Основные характеристики и параметры транзистора TIP31C

TIP31C представляет собой биполярный NPN транзистор средней мощности в корпусе TO-220. Этот популярный компонент широко применяется в различных электронных устройствах благодаря своим характеристикам:

Максимальное напряжение коллектор-эмиттер: 100 В
Максимальный постоянный ток коллектора: 3 А
Максимальный импульсный ток коллектора: 5 А
Максимальная рассеиваемая мощность: 40 Вт (на радиаторе)
Коэффициент усиления по току (h21E): 10-50
Граничная частота коэффициента передачи тока: 3 МГц
Диапазон рабочих температур: от -65°C до +150°C

Какие особенности делают TIP31C востребованным? Высокое пробивное напряжение в сочетании с приличным максимальным током позволяют использовать его в силовых каскадах различного назначения. При этом транзистор имеет хорошее быстродействие, что расширяет сферу его применения.

Области применения транзистора TIP31C

Благодаря своим характеристикам, TIP31C находит применение во многих областях электроники:

Усилители мощности звуковой частоты
Импульсные источники питания

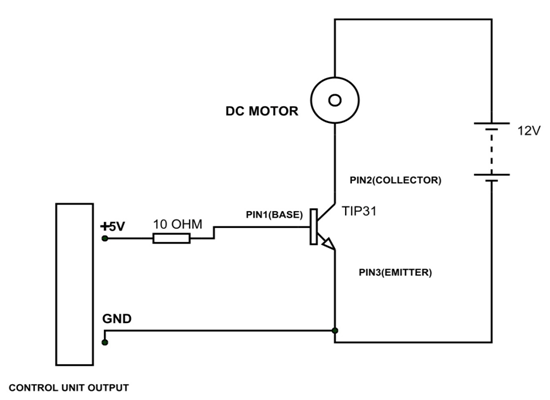

Драйверы электродвигателей
Ключевые каскады в различных устройствах
Стабилизаторы напряжения

Почему TIP31C так популярен в аудиотехнике? Этот транзистор обладает хорошей линейностью характеристик и низким уровнем шумов, что критично для качественного звуковоспроизведения. Кроме того, его мощностные параметры позволяют создавать усилители в диапазоне от единиц до десятков ватт.

Особенности включения TIP31C в электрические схемы

При использовании TIP31C в электронных устройствах следует учитывать ряд важных моментов:

Необходимость применения радиатора при работе на мощностях более 2 Вт

Правильный выбор резистора в цепи базы для ограничения тока
Учет температурной зависимости параметров транзистора
Защита от перенапряжений в цепи коллектора

Как правильно рассчитать ток базы для TIP31C? Ток базы определяется исходя из требуемого тока коллектора и коэффициента усиления транзистора. При этом рекомендуется обеспечивать некоторый запас по току базы для надежного насыщения транзистора.

Аналоги и замена TIP31C

В случае отсутствия TIP31C его можно заменить рядом аналогичных транзисторов:

КТ817Б, КТ817В, КТ817Г (отечественные аналоги)
2N3055 (при меньших требованиях к напряжению)
BD711, BD911 (улучшенные характеристики по току)
MJE3055T (аналог в другом корпусе)

Какие факторы нужно учитывать при выборе замены? Прежде всего, следует обращать внимание на максимально допустимые напряжения и токи, а также на коэффициент усиления и частотные свойства. В ряде случаев может потребоваться корректировка схемы под параметры нового транзистора.

Маркировка и идентификация TIP31C

TIP31C имеет буквенно-цифровую маркировку на корпусе. Как расшифровать эту маркировку?

TIP — серия транзисторов
31 — порядковый номер в серии
C — модификация с максимальным напряжением 100 В

Существуют также модификации TIP31, TIP31A и TIP31B с меньшими допустимыми напряжениями. Чем отличаются эти модификации?

TIP31 — максимальное напряжение 40 В
TIP31A — максимальное напряжение 60 В
TIP31B — максимальное напряжение 80 В

Особенности эксплуатации TIP31C

Для обеспечения длительной и надежной работы TIP31C следует соблюдать ряд правил:

Не превышать максимально допустимые параметры, указанные в документации

Обеспечивать эффективный теплоотвод при работе на больших мощностях
Использовать защитные цепи для предотвращения пробоя транзистора
Учитывать температурную зависимость параметров при проектировании устройств

Как правильно обеспечить теплоотвод для TIP31C? При мощности рассеяния более 2 Вт необходимо использовать радиатор. Площадь и тип радиатора выбираются исходя из конкретных условий работы транзистора. Важно обеспечить надежный тепловой контакт между корпусом транзистора и радиатором, используя теплопроводящую пасту.

Схемотехнические решения с применением TIP31C

TIP31C часто используется в следующих схемных решениях:

Однотактные и двухтактные усилители мощности
Ключевые каскады для управления нагрузкой
Источники стабилизированного напряжения
Преобразователи напряжения

Какие преимущества дает использование TIP31C в усилителях мощности? Этот транзистор обеспечивает хорошее соотношение между выходной мощностью, искажениями и стоимостью. Его параметры позволяют создавать качественные усилители для домашней аудиотехники и профессионального применения.

Пример схемы простого усилителя на TIP31C

Рассмотрим схему однотактного усилителя мощности с использованием TIP31C:

Входной сигнал подается через конденсатор на базу транзистора
В цепи эмиттера установлен резистор обратной связи
Нагрузка (динамик) подключается через разделительный конденсатор
Питание осуществляется от источника постоянного напряжения 12-24 В

Какую выходную мощность может обеспечить такая схема? При напряжении питания 24 В и сопротивлении нагрузки 8 Ом можно получить выходную мощность порядка 5-7 Вт. Для увеличения мощности можно использовать пару транзисторов TIP31C в двухтактном включении.

Транзисторы TIP-31 — параметры, расположение выводов(цоколевка), отечественные аналоги.

Транзисторы TIP-31

Транзисторы TIP-31 — кремниевые, биполярные, n-p-n. Транзисторы предназначены для работы в схемах усилителей и ключей. Корпус TO-220, с жесткими выводами.
Маркировка буквенно — цифровая, на корпусе.

Основные параметры.

Постоянная рассеиваемая мощность(Рк т max ) — 40 Вт(на радиаторе), 2 Вт — без.

Предельная частота коэффициента передачи тока ( fh31э )транзистора для схем с общим эмиттером — 3 МГц;

Максимальное напряжение коллектор — эмиттер — Для TIP-31 40в, для TIP-31A 60в, для TIP-31B 80в, для TIP-31C 100в.

Максимальное напряжение коллектор — база — Для TIP-31 40в, для TIP-31A 60в, для TIP-31B 80в, для TIP-31C 100в.

Максимальное напряжение эмиттер — база — 5в.

Коэффициент передачи тока — от 10 , до 50 при коллекторном токе — 3 А и напряжении коллектор-эмиттер — 4 в.

Максимальный постоянный ток коллектора — 3 А, пульсирующий — 5 А.

Напряжение насыщения коллектор-эмиттер при токе коллектора 3 А, базы 375 мА — 1,2в.

Напряжение насыщения база-эмиттер при токе коллектора 3 А,напряжении колектор — эмиттер 4 в — 1,8в.
Транзисторы TIP-31,TIP-31A,TIP-31B,TIP-31C комплиментарны TIP-32,TIP-32A,TIP-32B,TIP-32C.

Отечественные аналоги транзисторов TIP-31,TIP-31A,TIP-31B,TIP-31C.
TIP-31 можно заменить на КТ8176А,
TIP-31A на КТ8176Б,
TIP-31B на КТ8176В,
TIP-31C на КТ8176В.
Иногда можно использовать КТ817Б, КТ817В, КТ817Г но придется учесть меньшую рассеиваемую мощность — 25вт, против 40 у всех TIP-31
