Типы автоматических выключателей: характеристики, применение и выбор

Какие бывают основные типы автоматических выключателей. Как правильно выбрать автомат по току и мощности. На что обратить внимание при выборе автоматического выключателя для дома или квартиры. Основные производители автоматов.

Классификация и особенности автоматических выключателей

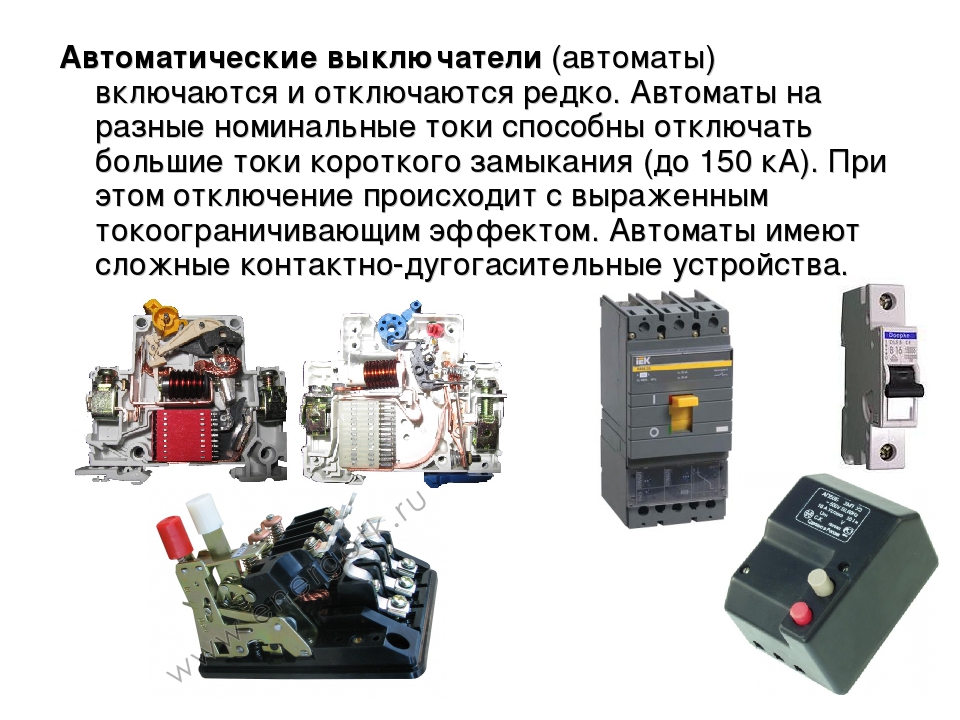

Автоматические выключатели (автоматы) — это устройства защиты электрических цепей от перегрузок и коротких замыканий. Они автоматически размыкают цепь при превышении допустимых значений тока, предохраняя электроприборы и проводку от повреждений.

Современный ГОСТ 9098-78 выделяет следующие основные классы автоматических выключателей:

• По роду тока: переменного, постоянного или комбинированного действия
• По конструкции: воздушные, модульные, в литом корпусе
• По наличию токоограничения
• По видам расцепителей: с максимальным, минимальным, нулевым, независимым
• По характеристике выдержки времени: с выдержкой независимо от тока, без выдержки, с обратнозависимой выдержкой, универсальные
• По количеству полюсов: одно-, двух-, трех- и четырехполюсные
• По наличию вспомогательных контактов
• По способу установки: стационарные и выдвижные
• По способу присоединения: переднего/заднего присоединения
• По характеристике отключения: селективные/неселективные
• По виду привода: ручные, пружинные, электромагнитные
• По степени защиты от внешних воздействий

Такая подробная классификация позволяет подобрать оптимальный автомат для конкретных условий применения.

Основные типы автоматических выключателей

По чувствительности к перегрузкам автоматические выключатели делятся на несколько основных типов, обозначаемых латинскими буквами:

• Тип B — наиболее чувствительные, используются для защиты бытовой техники от резких скачков напряжения
• Тип C — стандартные автоматы для квартир и домов, срабатывают при серьезных неисправностях
• Тип D — устанавливаются на общедомовых щитках, срабатывают при очень сильных перегрузках

Также существуют типы A, L, Z и K с различными характеристиками срабатывания.

Как правильно выбрать автоматический выключатель по току

Выбор автомата по току осуществляется исходя из следующих принципов:

1. Рассчитывается максимальный ток нагрузки в защищаемой цепи
2. Номинальный ток автомата должен быть ближайшим большим по отношению к расчетному току
3. Учитывается сечение защищаемого кабеля — ток автомата не должен превышать допустимый для данного сечения
4. Для бытовых цепей используются автоматы на 6-40 А

Например, для провода сечением 2.5 мм² максимальный длительный ток составляет 18 А, поэтому рекомендуется устанавливать автомат на 16 А.

Выбор автоматического выключателя по мощности нагрузки

Для выбора автомата по мощности используется следующая формула:

I = P / U

где I — номинальный ток автомата, P — мощность нагрузки, U — напряжение сети (220 В).

Например, для нагрузки 4 кВт получаем:

I = 4000 / 220 = 18.2 А

Выбираем ближайший больший по номиналу автомат на 20 или 25 А.

Какие автоматические выключатели выбрать для частного дома

При выборе автоматов для частного дома рекомендуется придерживаться следующих номиналов:

• Вводной автомат — 40 А
• Розеточные группы — 16 А
• Освещение — 10 А
• Электроплита — 32 А
• Мощные электроприборы до 5 кВт — 25 А

Важно правильно разделить нагрузку по группам и подобрать соответствующие автоматы.

Выбор автоматических выключателей для квартиры

В квартирах обычно используются автоматы типов B и C:

• Тип B — для защиты чувствительной электроники
• Тип C — для большинства бытовых цепей

При наличии мощных электроприборов может потребоваться установка автоматов типа D.

Номиналы автоматов выбираются аналогично частному дому в зависимости от нагрузки.

Ведущие производители автоматических выключателей

На рынке представлена продукция многих производителей автоматических выключателей. Наиболее известными и надежными являются:

1. ABB (Швеция-Швейцария) — мировой лидер в производстве электротехники
2. Schneider Electric (Франция) — один из крупнейших производителей электрооборудования
3. Legrand (Франция) — специализируется на электроустановочных изделиях
4. Siemens (Германия) — известный производитель электротехники и автоматики
5. Eaton (США) — производитель широкого спектра электротехнической продукции

При выборе автоматических выключателей рекомендуется отдавать предпочтение продукции известных брендов, зарекомендовавших себя высоким качеством и надежностью.

Классификация и особенности автоматических выключателей

Перегрузки в электроцепях – обычное дело. Чтобы предохранить приборы, работающие от электричества, от таких перепадов напряжения, были придуманы автоматические выключатели. Их задача проста – разорвать электроцепь, если напряжение превысит границы номинального.

Первыми подобными приборами были знакомые всем пробки, которые и сейчас стоят в некоторых квартирах. Как только напряжение подскакивает выше 220 В, их выбивает. Современные типы автоматических выключателей – это не только пробки, но и множество других разновидностей. Их замечательной особенностью является возможность многократного использования.

Классификация

Современный ГОСТ 9098-78 выделяет 12 классов автоматических выключателей:

• По роду протекаемого тока в главной цепи. В электроцепях может течь ток как переменный, постоянный, так и комбинированный: то переменный, то постоянный.
• По конструкции. По этой классификации устройства отключения (прерывания) электроэнергии бывают воздушными, модульными и в литом корпусе.
• Есть/нет токоограничение.
• По видам расцепителей. Здесь 4 класса автоматов: с максимальным расцепителем, с нулевым, очень слабым и с независимым.
• По характеристике выдержки времени максимальных расцепителей тока. Здесь выпускается тоже 4 класса устройств: с выдержкой по времени независимо от силы тока, без выдержки по времени, с выдержкой по времени, обратной силе проходящего по цепи тока, универсальный автомат.
• По количеству полюсов. 4 типа выключателей – одно-, двух-, трех- и четырехполюсные.
• Есть/нет контакты для вторичных цепей.
• По способу установки – стационарные и выкатные.
• По возможности прикрепления наружных проводников – заднее/переднее и два комбинированных.
• По характеристике отсечки – селективные/неселективные.
• По разновидности привода – двигательный, пружинный, ручной.
• По воздействию на автомат окружающей среды (в соответствии с требованиями ГОСТ 14255).

Такая классификация автоматических выключателей очень удобна. При желании можно разобраться, какое из устройств установить в квартиру, а какое на производство.

Типы (виды)

Гост Р 50345-2010 делит автоматические выключатели на следующие типы (деление происходит по чувствительности к перегрузкам), маркируемые буквами латинского алфавита:

• B. Такой выключатель актуален для квартиры, но не в самом щитке, а для защиты дорогой бытовой техники от резкого скачка напряжения. Из бытовых он самый чувствительный.
• C. Стоят непосредственно в квартирах либо в щитках на лестничных площадках. Не столь чувствительны, чтобы срабатывать по любой перегрузке. Но значительные перепады напряжения в квартире фиксируют и разрывают цепь в случае серьезной неисправности.
• D. Обычно устанавливается на общедомовом щитке. Через этот выключатель проходит электроэнергия всего дома. Срабатывает, когда следующий за ним автомат по какой-то причине не разорвал цепь при перегрузке.

Это основные автоматические выключатели, используемые в жилых домах и квартирах. В Европе маркировка начинается с буквы A – самые чувствительные к перегрузкам выключатели. Они не используются для бытовых нужд, зато находят активное применение для защиты цепей питания точных приборов.

Также существуют еще три маркировки – L, Z, K.

Отличительные конструктивные особенности

Автоматические аппараты состоят из следующих узлов:

• основной системы контактов;
• дугогасительной камеры;
• основного привода расцепляющего устройства;
• различного вида расцепителя;
• других вспомогательных контактов.

Чтобы как-то защитить детали и контакты от разрушительной силы электрической дуги, достигающей 3 000° С, предусмотрена дугогасительная камера. Она состоит из нескольких дугогасительных решеток. Встречаются также комбинированные устройства, способные погасить электрическую дугу большого тока. В них находятся щелевые камеры вместе с решеткой.

Для любого автоматического выключателя находится предельный ток. Благодаря защите автомата, он не может привести к поломке. При огромных перегрузках такого тока контакты могут либо подгореть, либо вообще привариться друг к другу. К примеру, для самых распространенных бытовых аппаратов при токе сработки от 6 А до 50 А предельный ток может составлять от 1000 А до 10 000 А.

Типы и виды автоматических выключатаелей

До выбора автовыключателя для дома или квартиры, давайте разберёмся, что это такое, для чего они нужны, их назначение, на какие группы и типы делятся.

В первую очередь автоматический выключатель устанавливается для защиты токопроводящих линий, то есть при перегрузках или коротких замыканиях он сразу фиксирует это и моментально отключает поступление электричества.

В их задачи входит разъединить электрическую цепь в опасный момент, предотвращая загорание проводки. В большинстве случаев для защиты домашних электросетей рекомендуется использовать автоматы серии BA.

Автоматы серии BA имеют два вида защиты: тепловую и электромагнитную. Такая двойная защита автовыключателя помогает защитить электроцепь при угрозе аварийной ситуации.

За предотвращение перегрузки отвечает темповой разъединитель. Причиной сверхнормативной нагрузки может послужить большое число электроприборов, общая мощность которых оказалась выше расчетной допустимой мощности.

К примеру, одновременно подключили несколько бытовых электроприборов: кондиционер, чайник, утюг, холодильник, компьютер, микроволновку. В таком случае может среагировать тепловой разъединитель.

Однако, пластина теплового разделителя нагревается не моментально, а достаточно долго, то срабатывание автовыключателя происходит через некоторое время вплоть до 60 секунд и даже более. Почти все автоматы нашего времени устроены однотипно: дугогасящая камера, магнитный разъединитель, биметаллическая пластинка.

Основные типы автоматических выключателей

Автоматический выключатель представляет из себя прибор для защиты и срабатывающий от КЗ (короткого замыкания) или тепловой сверхнагрузки линии, к которой подключен. Типы автоматических выключателей бывают следующие:

• Автовыключатель реагирует при появлении КЗ;
• Устройство защитного отключения или коротко — УЗО, реагирует при появлении утечек электричества;
• Дифференциальный автомат функционирует, как УЗО и автовыключатель одновременно.

Кроме этого, существует различие автоматов на однополюсные (размыкание только фазу), двухполюсные (размыкание фазы и ноля), 1-фазные, 3-фазные. Чаще всего в быту применяются только однополюсные автоматы. Данный тип дешевле, но обеспечивает необходимый уровень безопасности.

Группы автовыключателей

Основной характерной особенностью таких автовыключателей является сила тока моментального расцепления, при котором аппарат срабатывает, разцепляя цепь. Выключатели разделяются на несколько групп:

• А: до 3-х номинальных токов;
• В: 3-5 номинала тока;
• С: ток отключения у него более 5-10 номинальных токов;
• D: 10 — 20 включительно номинальных токов.

Так же существуют L, Z, K группы, у которых величина тока моментального разъединения достигают больших значений.

В промышленных масштабах применяются автовыключатели D и K для сверхнагрузок с большими пусковыми силами тока. Например, если в частном коттедже включаются мощные электродвигатели или электрокотел, может потребоваться устройство группы D.

Принцип работы ДИФ автоматов

В этом разделе мы рассмотрим назначение и принцип функционирования работы дифавтомата, предотвращающего пожароопасную ситуацию и ударов людей электрическим током из-за утечек электричества сквозь поврежденный изолирующий слой кабеля электропроводки или исправного бытового электроприбора.

Дифференциальный автомат представляет из себя низковольтный комбинированный электроаппарат, выполняющий сразу две защитные задачи: УЗО и автовыключателя, благодаря чему это изделие пользуется популярностью, широко используется на бытовом и производственном уровнях.

Принцип работы УЗО автоматов

УЗО представляет собой устройство для срабатывания защитного отключения. Главная задача заключается в защите от утечки. Таким образом, УЗО измеряет силу входящего и выходящего тока, а при фиксации утечки цепь разъединяется.

УЗО или дифференциальный автомат что выбрать?

УЗО в конечном итоге защищает человека и его жизнь при соприкосновении с токопроводящими частями с фазным напряжением. При соприкосновении устроство должно сработать, оградив человека от удара током. Кроме этого, протекание электричества через не предназначенные для этого материалы может произойти загорание. Например, ветхая электропроводка возгорается из-за поврежденной изоляции, что происходит довольно часто.

Так что УЗО выполняет и функцию пожарной безопасности. УЗО само по себе не защищает от КЗ и перегрузки. Для такой защиты это устройство устанавливают хотя бы с одним автовыключателем или группой. Устройство защищает электролинию от перегрузок, короткого замыкания, утечек электричества.

Так как дифавтомат обладает с большим защитным потенциалом, то напрашивается вывод, что ДИФ — лучшее решение относительно УЗО. При сравнении одного УЗО и одного ДИФа этот вывод правильный. Но при сравнении УЗО с группой АВ и группой ДИФов сравнение выигрывает первое.

Объясним, почему так получается. Становится актуальным вопрос стоимости решения:

• автоматические выключатели существенно дешевле дифавтоматов;
• УЗО можно установить общее на целую группу автоматов;
• функционал сборки будет аналогичным группе дифавтоматов.

Как правильно выбрать автоматический выключатель

Рассмотрим, какие автоматические выключатели выбрать и на какие принципы опираться при их выборе. Для этого необходимо обратить внимание на следующие показатели:

• номинальное напряжение аппарата;
• максимальная номинальная сила тока;
• число полюсов.

Следовательно, к однофазной цепи следует подключить 1-полюсные или 2-полюсные автоматы, а для 3-фазной цепи – 3-полюсные и 4-полюсные.

Чтобы правильно выбрать АВ, необходимо знать сечение провода, идущего за ним и общую мощность всех приборов. Итак, чтобы рассчитать, на какой ток вам необходимо выбрать ваш АВ, необходимо воспользоваться формулой:

I|P, где Р — мощность всех приборов.

Если у вас дома есть сеть 220В и мощность (Р) одной из линий 4кВт, то получим:

I=4000Bт/220В=18,2А

И не забываем: у автоматов имеется собственная шкала расчетных номинальных токов.

Выбрать необходимо автомат с наибольшим значением. В данном случае необходимо выбрать 25 А. Так же необходимо обратить внимание, что важное значение имеют характеристики проводов, их материал изготовления и площадь поперечного сечения.

При выборе автоматов допускают распространенную ошибку: номинал аппарата выбирают, ориентируясь на мощность приборов, в цепь которых он подключается.

Но это ошибочно, так как автомат защищает в первую очередь кабель от перегревания и разрушения в момент короткого замыкания и перегрузки, а не сами электроприборы.

Поэтому при выборе номинала автовыключателя следует исходить из величины силы тока в защищаемом кабеле.

Запрещено применять автовыключатели с запасом, чтобы не выбивало, так как не выдержит непосредственно сам кабель.

Основное назначение электрического выключателя заключается в защите электропроводки от КЗ и сверхнормативных нагрузок электросети. В случае аварийной ситуации, если по электропроводке пройдет сверхнормативный ток, то изоляционный слой кабеля моментально расплавится, и провод вспыхнет.

Результат будет, к сожалению, плачевный: вспыхнет пожар и может случиться поражение электротоком. Для предотвращения такого варианта в квартирном щитке обязательно устанавливают автомат или даже несколько с подходящими свойствами.

Выбор автоматического выключателя по току

Для подбора автомата, учитывая мощность нагрузки, следует рассчитать допустимую величину тока нагрузки и в соответствии с этим подобрать номинал автовыключателя. Например, в однофазной электроцепи значение тока в амперах равно 220В.

Правила выбора просты и эффективны. Ниже представлена таблица, где указаны максимальные значения электротока для проводников, прокладываемых в домах/квартирах. Здесь же в специальной графе указаны автовыключатели с номинальным током, рекомендованные к применению в цепях данных проводников.

Чтобы электропровода не перегревались и нормально функционировали, выбираются аппараты с параметром рабочего электротока меньше максимальных значений рабочего тока электропроводов.

Как выбрать автоматический выключатель по сечению кабеля

В начале выбора подбирается площадь сечение в соответствии с расчетами, учитывающими величину нагрузки. К примеру, чтобы обеспечить нагрузку, согласно расчету, необходимо взять провод с площадью сечения 2.5 мм. Из таблицы видно, что данный провод без проблем выдержит ток до 18.1 ампер. В первой колонке можно увидеть: для защиты данного провода следует подключить автовыключатель с рабочим током силой 16 ампер.

Цепь функционирует следующим образом: вплоть до достижения силы тока 16 ампер автомат будет работать, как электропровод. Если сила тока начинает расти до определенного значения, автомат начинает реагировать. Тепловая защита начинает нагреваться, причем с большим превышением рабочего тока автовыключатель быстрее среагирует защита. В случае КЗ в цепи автомат реагирует мгновенно, потому что защита от КЗ и тепловая защита по-разному работают.

Как выбрать автомат по мощности таблица

Выбрать нужный автомат, ориентируясь на мощность, можно с помощью специальной таблицы. Зная общую мощность используемых приборов, по таблице можно подобрать 1-фазный, 2-фазный или 3-фазный выключатель. Причем, если общая мощность электроприборов ниже, чем ближайшая в таблице, то следует выбрать выключатель по мощности чуть выше.

Таблица выбора выкючателя по мощьности тока

Какие автоматы выбрать для частного дома

Номинальное значение тока вводного устройства должно быть выше величины рабочего тока остальных нижестоящих автоматов в щитке. В частности, для частного дома на ввод рекомендуется устанавливать аппарат 40 А, розетки – 16 А, на электроприборы до 5 кВт – 25 А, на электроплиту – 32 А, освещение – 10 А.

Пример электорщитка в частном доме

Какой автомат выбрать для квартиры

В настоящий момент для бытового использования применяются B, C, D классы автоматов. Если в кухне поставлена газовая плита и отсутствуют мощные потребители электричества, то рекомендуется подключить устройство B класса. А если поставлена электроплита или электрический котел, то рекомендуется подключить автомат С класса.

Пример электорщитка в квартире

В случае эксплуатации электродвигателей большой мощности, то придется подключить аппарата с классом D.

Лучшие производители автоматов

Автоматические выключатели следует покупать только у качественных и проверенных производителей. Мы подготовили топ пять самых известных и самых добросовестных производителей автоматических выключателей.

• «ААВ»- шведско- швейцарская компания, лидирующая в мире в области производства электротоваров;
• «Schneider Electric» — французская компания по производству оборудования для энергокомплексов, а также строительных объектов;
• «Legrand». Продукция данной компании применяется в жилых зданиях и строениях административного назначения;
• «Moeller» — немецкая компания по производству маломощное электротехническое оборудование и средства автоматизации;
• «Siemens» — немецкая компания, работающая в сфере электроники, электрооборудования.

Мы предоставили вам топ пять популярных компаний, производящих электроприборы и электооборудование. Выбор остается за вами, кому отдать предпочтение, но всё-таки хочется сказать, что нужно покупать продукцию у востребованных, распространённых брендов, отличающихся своим к ачеством и надёжностью. К таким компаниям относится шведско-швейцарская компания под брендом «ААВ».

Заключение

Каждому человеку при строительстве собственного дома, квартиры или какого-то предприятия хочется ощущать безопасность и комфорт, поэтому стоит покупать продукцию только в лицензированных и проверенных магазинах.

Марки

имеют значение при замене или добавлении автоматического выключателя

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 30.11.21

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс

fstop123 / Getty Images

В течение многих лет жизни в одном и том же доме у вас неизбежно возникнет необходимость либо заменить неисправный автоматический выключатель, либо добавить его в электрическую панель. Это, конечно, если у вас есть панель автоматического выключателя, а не панель предохранителей.

При таком большом количестве производителей панелей выключателей цены на выключатели разных марок различаются. Хотя автоматические выключатели кажутся похожими, между брендами есть много различий. Никогда не устанавливайте автоматический выключатель другой марки в панель автоматических выключателей другой марки. Вопреки мнению, что все они одинаковы и будут работать в любой панели выключателя, на самом деле все как раз наоборот. Автоматические выключатели действительно могут подойти, но не должным образом. Поэтому вам может быть интересно, будет ли работать выключатель любой старой марки в вашем электрическом щите. Можно ли просто купить самый дешевый и заставить его работать? Очевидно, что нет.

В отличие от большинства электрических устройств, таких как выключатели и розетки, автоматические выключатели зависят от марки. На самом деле, производители скажут вам заменить или добавить только выключатели, специально предназначенные для панели этой марки. Более того, используйте только тот тип прерывателя, который рекомендован для панели.

Примите во внимание рекомендации производителя и рейтинги UL. Электрические панели и их автоматические выключатели испытываются в экстремальных условиях, чтобы гарантировать, что панели автоматических выключателей и автоматические выключатели соответствуют, а часто и превосходят правила безопасности. Эта форма тестирования зарабатывает листинг UL и должна дать вам, потребителю, чувство комфорта, зная, что продукт был протестирован и признан безопасным. Для вас это означает годы безопасного и надежного использования продукта.

То, что название бренда такое же, не означает, что оно подойдет для вашей панели. Из-за различных методов монтажа, толщины сборных шин, спецификаций натяжения контактов выключателя и общих конструктивных различий эти выключатели не являются взаимозаменяемыми. На самом деле, установка выключателя другой марки в панель выключателя может вызвать электрическую неисправность.

Автоматические выключатели имеют маркировку, нанесенную сбоку, и обычно располагаются внутри дверцы крышки панели. На этикетке указано, какой тип выключателя необходим для установки в эту конкретную панель. На рынке есть домашние и коммерческие панели автоматических выключателей. У каждого есть свои специфические автоматические выключатели. Некоторые просто защелкиваются, в то время как другие действительно врываются.

Установка автоматического выключателя в панель автоматических выключателей достаточно проста, если она предназначена для этой панели. Да, есть некоторые выключатели, которые подходят к панелям других производителей, но на них не распространяется гарантия производителя вашей панели, и их не следует использовать.

В вашем местном магазине электротоваров, хозяйственном магазине или магазине товаров для дома есть выбор подходящих электротоваров, которые помогут вам в поиске. Как правило, один или несколько сотрудников могут помочь вам найти правильные автоматические выключатели для конкретной электрической панели, которая есть в вашем доме.

Существуют стандартные автоматические выключатели, а также некоторые специальные автоматические выключатели. Автоматические выключатели GFCI можно использовать для управления многими розетками в вашем доме, нуждающимися в защите от замыканий на землю. Дуговые выключатели могут защитить электрические цепи в вашем доме от таких вещей, как неисправные выключатели и проблемы с осветительными приборами. В любом случае тщательно выбирайте выключатели.

типов автоматических выключателей | Canada Breakers

Автоматический выключатель представляет собой автоматический электрический выключатель, предназначенный для защиты электрической цепи от повреждений, вызванных избыточным током в результате перегрузки или короткого замыкания. Это руководство познакомит вас с различными типами автоматических выключателей, чтобы помочь вам определить, какой из них лучше всего подходит для электроснабжения вашего дома.

Совет. Для использования в Канаде убедитесь, что приобретаемые вами выключатели соответствуют стандарту CSA . Установку или замену автоматических выключателей лучше доверить лицензированным специалистам.


КУПИТЬ ВСЕ АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ

Три основных типа автоматических выключателей — стандартные, GFCI и AFCI. Каждый из них рассчитан на разную мощность усилителя и работает в разных местах дома.

Марка выключателя, которую вы выбираете, обычно зависит от марки вашей панели.

Однополюсные выключатели

• Занимают один слот на панели выключателей.
• Один горячий провод и один нейтральный провод.
• Подайте 120 В в цепь.
• Ручка от 15 до 70 ампер в зависимости от марки и типа.
• В зависимости от марки они доступны в трех типах: полноразмерные (шириной 1 дюйм), половинные (шириной 1/2 дюйма) и сдвоенные/тандемные (шириной 1 дюйм с двумя переключателями и управлением двумя цепями). .

  Приборы/схемы, для которых они используются:

Двухполюсные выключатели

• Занимают два слота на панели выключателей
• Два провода под напряжением, имеющие общий нейтральный провод
• Подача 120В/240В или 240В в цепь.
• Диапазон мощности от 15 до 200 ампер.
• Требуются для крупных бытовых приборов, таких как сушилки и водонагреватели.

  Приборы/цепи, для которых они используются:



Автоматические выключатели GFCI

Прерыватели цепи замыкания на землю (GFCI) автоматические выключатели просты: устанавливая один в сервисную панель (коробку выключателя), он добавляет защиту GFCI на всю цепь, включая проводку и все устройства и приборы, подключенные к цепи.

Выключатели GFCI необходимы во влажных местах, таких как кухни, ванные комнаты, открытые площадки, подвалы и гаражи. Они также рекомендуются для мастерских и мест, где используются электроинструменты.

 Совет. Защита GFCI не рекомендуется для устройств, которые должны работать постоянно, таких как холодильники или медицинские устройства, поскольку выключатель может сработать без вашего ведома.



Автоматические выключатели AFCI

Автоматические выключатели дугового замыкания (AFCI) защищают от непреднамеренного электрического разряда в электрическом шнуре или проводке, который может вызвать пожар. Как только выключатель обнаруживает электрический скачок и ненормальный путь, он мгновенно отключает поврежденную цепь до того, как дуга нагреется до достаточного количества тепла, чтобы загореться.

 Выключатель AFCI выборочно различает безвредную дугу (сопутствующую нормальной работе выключателей, вилок и щеточных двигателей) и потенциально опасную дугу (которая может возникнуть, например, в шнуре лампы с оборванным проводником).



Автоматические выключатели двойного назначения CAFCI/GFCI — это новый тип, который защищает как от дуговых замыканий, так и от замыканий на землю, что может сэкономить время и деньги, обеспечивая при этом большую безопасность, чем другие версии.



При установке сверьтесь с последними Национальными электротехническими нормами и правилами, так как требования в большинстве регионов требуют установки автоматических выключателей AFCI во всех комнатах дома в соответствии с обновлением норм 2017 года. Национальные строительные нормы требуют использования выключателей AFCI вместо стандартных выключателей в новых домах.

Совместимость

Для использования в Канаде убедитесь, что приобретаемые вами выключатели одобрены CSA.

Нагрузка цепи будет определять необходимый вам размер выключателя, и вам необходимо убедиться, что вы выбрали правильную марку, так как все выключатели не являются взаимозаменяемыми.



Нагрузочная способность: определите силу тока автоматического выключателя, который необходимо установить, исходя из общей нагрузки цепи. Помните, что рейтинг безопасности автоматических выключателей составляет 80 процентов от максимальной нагрузки.


Совет. На большинстве приборов указан номинальный ток. Для стационарно установленных крупных бытовых приборов, таких как кондиционеры, стиральные машины и духовки, требуется отдельная выделенная цепь. Проконсультируйтесь с электриком, если вы не уверены в общей нагрузке цепи.



Марка: Всегда устанавливайте выключатели подходящей марки в панель выключателей. Хотя некоторые выключатели взаимозаменяемы, многие нет, даже если они выглядят одинаково. Замена выключателя одной марки на другую может быть опасной, может привести к аннулированию гарантии на выключатель или панель, а также к непрохождению электрической проверки. Посмотрите на дверце панели выключателя информацию о том, какие выключатели совместимы с вашей панелью. Выключатели продолжают производиться для большинства панелей, включая старые модели.

Электробезопасность

Работа с автоматическими выключателями опасна, и ее лучше доверить лицензированным электрикам из-за высокого напряжения. Даже для незначительных работ может потребоваться разрешение, поэтому проверьте местные строительные нормы и правила.



• Всегда отключайте главный выключатель в блоке выключателей перед началом любых работ в панели выключателей.
• Убедитесь, что выбранное вами устройство соответствует электропроводке, требованиям к нагрузке и типу имеющейся у вас панели выключателя. Информация должна быть на дверце панели выключателя.
• Никогда не заменяйте автоматический выключатель на более мощный.
