Классификация трансформаторов по основным параметрам

Трансформаторы можно классифицировать по различным параметрам:

• По напряжению: от нескольких вольт до сотен киловольт
• По мощности: от единиц ВА до сотен МВА
• По количеству фаз: однофазные и трехфазные
• По назначению: силовые, измерительные, специальные
• По способу охлаждения: сухие, масляные, с принудительным охлаждением
• По конструкции магнитопровода: стержневые, броневые, тороидальные

Основные типы трансформаторов по назначению

По назначению выделяют следующие основные типы трансформаторов:

Силовые трансформаторы

Силовые трансформаторы предназначены для преобразования электроэнергии в электросетях и системах электроснабжения. Имеют большую мощность — от десятков кВА до сотен МВА. Применяются на электростанциях, подстанциях, в системах передачи электроэнергии.

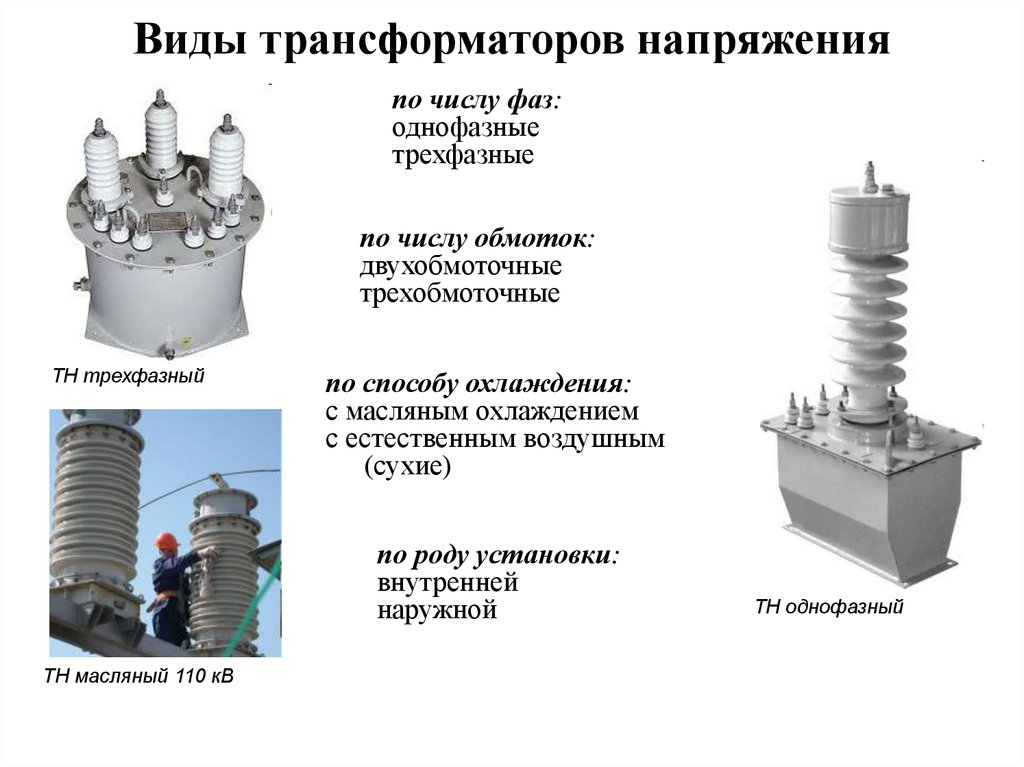

Измерительные трансформаторы

Измерительные трансформаторы используются для преобразования больших токов и высоких напряжений в удобные для измерения величины. Делятся на трансформаторы тока и трансформаторы напряжения. Обеспечивают безопасное подключение измерительных приборов в высоковольтных цепях.

Сварочные трансформаторы

Сварочные трансформаторы применяются для питания сварочной дуги при электродуговой сварке. Обеспечивают понижение напряжения сети до необходимых 60-80 В и стабилизацию сварочного тока. Имеют крутопадающую внешнюю характеристику.

Классификация трансформаторов по числу фаз

По числу фаз различают:

Однофазные трансформаторы

Однофазные трансформаторы имеют одну первичную и одну вторичную обмотку. Применяются в однофазных цепях переменного тока. Простая конструкция, небольшая мощность. Используются в бытовых приборах, маломощных устройствах.

Трехфазные трансформаторы

Трехфазные трансформаторы имеют три первичных и три вторичных обмотки, расположенных на общем сердечнике. Применяются в трехфазных системах для передачи и распределения электроэнергии. Более экономичны, чем группа из трех однофазных трансформаторов такой же суммарной мощности.

Типы трансформаторов по способу охлаждения

По способу охлаждения выделяют следующие типы трансформаторов:

Сухие трансформаторы

Сухие трансформаторы не содержат масла или другой жидкости. Охлаждение происходит за счет естественной циркуляции воздуха. Применяются в местах с повышенными требованиями пожаробезопасности. Имеют ограниченную мощность — до 10-20 МВА.

Масляные трансформаторы

Масляные трансформаторы заполнены трансформаторным маслом, которое выполняет функции охлаждения и изоляции. Обладают хорошим охлаждением и могут иметь большую мощность. Широко применяются в энергетике. Требуют регулярного контроля состояния масла.

Специальные типы трансформаторов

К специальным типам трансформаторов относятся:

Автотрансформаторы

Автотрансформаторы имеют одну обмотку, часть которой является общей для первичной и вторичной цепей. Применяются для плавного регулирования напряжения. Имеют меньшие габариты, массу и потери, чем обычные трансформаторы.

Импульсные трансформаторы

Импульсные трансформаторы предназначены для передачи коротких электрических импульсов с минимальными искажениями. Применяются в импульсных устройствах, радиолокации, системах управления. Имеют специальную конструкцию с минимальными паразитными параметрами.

Сварочные трансформаторы

Сварочные трансформаторы используются для питания электрической дуги при сварке. Имеют крутопадающую внешнюю характеристику для стабилизации тока дуги. Обеспечивают понижение напряжения до 60-80 В, необходимого для горения дуги.

Заключение

Трансформаторы являются важнейшим элементом систем передачи и распределения электроэнергии. Существует множество типов трансформаторов, различающихся по назначению, конструкции и параметрам. Правильный выбор типа трансформатора позволяет обеспечить эффективное и надежное функционирование электротехнических устройств и систем.

Типы трансформаторов и их параметры







Силовые трансформаторы, установленные на электростанциях и подстанциях, предназначены для преобразования электроэнергии с одного напряжения на другое. Наибольшее распространение получили трехфазные трансформаторы, так как потери в них на 12-15% ниже, а расход активных материалов и стоимость на 20-25% меньше, чем в группе трех однофазных трансформаторов такой же суммарной мощности.

Трехфазные трансформаторы на напряжение 220 кВ изготовляют мощностью до 1000 MBА, на 330 кВ — 1250 MBА, на 500 кВ — 1000 MBА. Предельная единичная мощность трансформаторов ограничивается массой, размерами, условиями транспортировки.

Однофазные трансформаторы применяются, если невозможно изготовление трехфазных трансформаторов необходимой мощности или затруднена их транспортировка. Наибольшая мощность группы однофазных трансформаторов напряжением 500 кВ — 3х533 MBА, напряжением 750 кВ — 3х417 MBА, напряжением 1150 кВ — 3х667 MBА.

Рис.1. Принципиальные схемы трансформаторов
а — двухобмоточного, б — трехобмоточного,
в — с расщепленными обмотками низкого напряжения

По количеству обмоток различного напряжения на каждую фазу трансформаторы разделяются на двухобмоточные и трехобмоточные (рис.1,а,б). Кроме того, обмотки одного и того же напряжения, обычно низшего, могут состоять из двух и более параллельных ветвей, изолированных друг от друга и от заземленных частей. Такие трансформаторы называются трансформаторами с расщепленными обмотками (рис.1,в). Обмотки высшего, среднего и низшего напряжения принято сокращенно обозначать соответственно ВН, СН, НН.

Трансформаторы с расщепленными обмотками НН обеспечивают возможность присоединения нескольких генераторов к одному повышающему трансформатору. Такие укрупненные энергоблоки позволяют упростить схему РУ 330-500 кВ. Широкое распространение трансформаторы с расщепленной обмоткой НН получили в схемах питания собственных нужд крупных ТЭС с блоками 200-1200 МВт, а также на понижающих подстанциях с целью ограничения токов КЗ.

К основным параметрам трансформатора относятся номинальные мощность, напряжение, ток; напряжение КЗ; ток XX; потери XX и КЗ.

Номинальной мощностью трансформатора называется указанное в заводском паспорте значение полной мощности, на которую непрерывно может быть нагружен трансформатор в номинальных условиях места установки и охлаждающей среды при номинальных частоте и напряжении.

Для трансформаторов общего назначения, установленных на открытом воздухе и имеющих естественное масляное охлаждение без обдува и с обдувом, за номинальные условия охлаждения принимают естественно меняющуюся температуру наружного воздуха (для климатического исполнения У: среднесуточная не более 30°С, среднегодовая не более 20°С), а для трансформаторов с масляно-водяным охлаждением температура воды у входа в охладитель принимается не более 25°С (ГОСТ 11677-85). Номинальная мощность для двухобмоточного трансформатора — это мощность каждой из его обмоток. Трехобмоточные трансформаторы могут быть выполнены с обмотками как одинаковой, так и разной мощности. В последнем случае за номинальную принимается наибольшая из номинальных мощностей отдельных обмоток трансформатора.

За номинальную мощность автотрансформатора принимается номинальная мощность каждой из сторон, имеющих между собой автотрансформаторную связь («проходная мощность»).

Трансформаторы устанавливают не только на открытом воздухе, но и в закрытых не отапливаемых помещениях с естественной вентиляцией. В этом случае трансформаторы также могут быть непрерывно нагружены на номинальную мощность, но при этом срок службы трансформатора несколько снижается из-за худших условий охлаждения.

Номинальные напряжения обмоток — это напряжения первичной и вторичной обмоток при холостом ходе трансформатора. Для трех фазного трансформатора — это его линейное (междуфазное) напряжение. Для однофазного трансформатора, предназначенного для включения в трехфазную группу, соединенную в звезду, — это V/√3.

При работе трансформатора под нагрузкой и подведении к зажимам его первичной обмотки номинального напряжения напряжение на вторичной обмотке меньше номинального на величину потери напряжения в трансформаторе. Коэффициент трансформации трансформатора и определяется отношением номинальных напряжений обмоток высшего и низшего напряжений:

В трехобмоточных трансформаторах определяется коэффициент трансформации каждой пары обмоток: ВН и НН; ВН и СН; СН и НН.

Номинальными токами трансформатора называются указанные в заводском паспорте значения токов в обмотках, при которых допускается длительная нормальная работа трансформатора.

Номинальный ток любой обмотки трансформатора определяют по ее номинальной мощности и номинальному напряжению.

Напряжение короткого замыкания u_K — это напряжение, при подведении которого к одной из обмоток трансформатора при замкнутой накоротко другой обмотке в ней проходит ток, равный номинальному.

Напряжение КЗ определяют по падению напряжения в трансформаторе, оно характеризует полное сопротивление обмоток трансформатора.

В трехобмоточных трансформаторах и автотрансформаторах напряжение КЗ определяется для любой пары его обмоток при разомкнутой третьей обмотке. Таким образом, в каталогах приводятся три значения напряжения КЗ: u_кВ-Н, u_кВ-С, u_кС-Н.

Поскольку индуктивное сопротивление обмоток значительно вьше активного (у небольших трансформаторов в 2-3 раза, а у крупных в 15-20 раз), то u_к в основном зависит от реактивного сопротивления, т.е. взаимного расположения обмоток, ширины канала между ними, высоты обмоток. Величина u_к регламентируется ГОСТ в зависимости от напряжения и мощности трансформаторов. Чем больше высшее напряжение и мощность трансформатора, тем больше напряжение КЗ. Так, трансформатор 630 кВА с высшим напряжением 10 кВ имеет u

к=5,5%, с высшим напряжением 35 кВ u_к=6,5%; трансформатор мощностью 80000 кВА с высшим напряжением 35 кВ имеет u_к=9 %, а с высшим напряжением 110 кВ u_к=10,5%.

Увеличивая значение u_к, можно уменьшить токи КЗ на вторичной стороне трансформатора, но при этом значительно увеличивается потребляемая реактивная мощность и увеличивается стоимость трансформаторов. Если трансформатор 110 кВ, 25 MBА выполнить с u_к=20% вместо 10%, то расчетные затраты на него возрастут на 15,7%, а потребляемая реактивная мощность возрастет вдвое (с 2,5 до 5,0 Мвар).

Трехобмоточные трансформаторы могут иметь два исполнения по значению u_к в зависимости от взаимного расположения обмоток. Если обмотка НН расположена у стержня магнитопровода, обмотка ВН — снаружи, а обмотка СН — между ними, то наибольшее значение имеет u_кВ-Н, а меньшее значение u_кВ-С. В этом случае потери напряжения по отношению к выводам СН уменьшатся, а ток КЗ в сети НН будет ограничен благодаря повышенному значению u_кВ-Н.

Если обмотка СН расположена у стержня магнитопровода, обмотка ВН — снаружи, а обмотка НН — между ними, то наибольшее значение имеет u_кВ-С, а меньшее u_кВ-Н. Значение u_кС-Н останется одинаковым в обоих исполнениях.

Ток холостого хода I_x характеризует активные и реактивные потери в стали и зависит от магнитных свойств стали, конструкции и качества сборки магнитопровода и от магнитной индукции. Ток холостого хода выражается в процентах номинального тока трансформатора. В современных трансформаторах с холоднокатаной сталью токи холостого хода имеют небольшие значения.

Потери холостого хода Р_x и короткого замыкания Р_к определяют экономичность работы трансформатора. Потери холостого хода состоят из потерь в стали на перемагничивание и вихревые токи. Для уменьшения их применяется электротехническая сталь с малым содержанием углерода и специальными присадками, холоднокатаная сталь толщиной 0,3 мм марок 3405, 3406 и др. с жаростойким изоляционным покрытием. В справочниках и каталогах приводятся значения Р_x для уровней А и Б. Уровень А относится к трансформаторам, изготовленным из электротехнической стали с удельными потерями не более 0,9 Вт/кг, уровень Б — с удельными потерями не более 1,1 Вт/кг (при В =1,5 Тл, f= 50 Гц).

Потери короткого замыкания состоят из потерь в обмотках при протекании по ним токов нагрузки и добавочных потерь в обмотках и конструкциях трансформатора. Добавочные потери вызваны магнитными полями рассеяния, создающими вихревые токи в крайних витках обмотки и конструкциях трансформатора (стенки бака, ярмовые балки и др.). Для их снижения обмотки выполняются многожильным транспонированным проводом, а стенки бака экранируются магнитными шунтами.

В современных конструкциях трансформаторов потери значительно снижены. Например, в трансформаторе 250000 кВA, U=110 кВ (Р_x=200 кВт, Р_к=790 кВт), работающем круглый год (Т_max=6300 ч), потери электроэнергии составят 0,43 % электроэнергии, пропущенной через трансформатор. Чем меньше мощность трансформатора, тем больше относительные потери в нем.

В сетях энергосистем установлено большое количество трансформаторов малой и средней мощности, поэтому общие потери электроэнергии во всех трансформаторах страны значительны и очень важно для экономии электроэнергии совершенствовать конструкции трансформаторов с целью дальнейшего уменьшения значений Р_х и Р_к.





11 Types of Transformers(Beginner’s Guide !) —

Содержание: Типы трансформаторов

1. Типы трансформатора
2. Параметры классификации
3. Идеальный трансформатор
4. Настоящий трансформатор
5. Повышающий трансформатор
6. Понижающий трансформатор
7. Силовой трансформатор
8. Однофазный трансформатор
9. Трехфазный трансформатор
10. Инструментальный трансформатор
11. Импульсный трансформатор
12. ВЧ трансформатор
13. Трансформатор Audio
14. Транзактор
15. Разница между повышающим и понижающим трансформатором
16. Разница между однофазным и трехфазным трансформатором

Типы трансформаторов

Существует много типов трансформаторов, основанных на параметрах классификации, описанных ниже. Мы обсудим некоторые типы трансформаторов и их работу. Список трансформаторов, которые мы обсудим, следующие —

• А. Идеальный трансформатор
• Б. Настоящий трансформатор
• C. Повышающий трансформатор
• D. Понижающий трансформатор
• E. Силовой трансформатор
• F. Однофазный трансформатор
• G. Трехфазный трансформатор
• H. Центральный ответвительный трансформатор
• I. Измерительный трансформатор
• J. Импульсный трансформатор
• К. РФ трансформатор
• L. Аудио трансформатор

Знайте об определении, конструкции и применении трансформатора. Кликните сюда!

Параметры классификации

Существуют различные типы параметров классификации трансформаторов, на основании которых мы можем классифицировать трансформатор. Некоторые из них —

• Класс напряжения: Трансформаторы можно классифицировать по используемому им напряжению. Трансформаторы могут использовать напряжение от нескольких вольт до мегавольт.
• Оценка питания: Трансформаторы имеют номинальные значения от нескольких вольт-ампер до мегавольт-ампер.
• Количество витков в первичной и вторичной обмотках: Понижающий трансформатор, повышающий трансформатор.
• Строительство сердечника: В зависимости от конструкции сердечника трансформатора их можно разделить на два типа. Это типы оболочки и типы сердечника.
• Тип охлаждения: Трансформаторы можно классифицировать по типам охлаждения. Есть несколько типов трансформаторов — самоохлаждающиеся, масляные, с принудительным охлаждением и др.
• Тип приложения: В зависимости от различных применений трансформатора, таких как передача энергии, распределение энергии, стабилизатор напряжения-тока, изоляция и т. Д., Их можно разделить на самые разные.

Идеальный трансформатор

Идеальные трансформаторы — это теоретические трансформаторы, которые не имеют потерь и обеспечивают 100% КПД. Идеальный трансформер невозможно сделать наяву и представить только в воображении.

Настоящие трансформеры

Каждый трансформатор, который мы можем использовать в реальном мире, — настоящий трансформатор.

Настоящий трансформатор не может достичь 100% КПД, так как он будет иметь некоторую потерю мощности. Существует много типов потери мощности трансформатора. Некоторые из них — Потери на вихревые токи, потери на гистерезис, диэлектрические потери, И т.д.

Повышающие трансформаторы

Этот тип трансформатора увеличивает напряжение, подаваемое на первичные обмотки. Вторичные обмотки подают более высокое напряжение.

Число витков вторичного трансформатора больше числа витков первичной обмотки.

Повышающие трансформаторы нашли свое применение в линиях электропередачи высокого напряжения.

Понижающие трансформаторы

Этот тип трансформаторов работает противоположно повышающему трансформатору.

Понижающие трансформаторы снижают напряжение, подаваемое на его первичные обмотки. На вторичные обмотки подается более низкое напряжение. Этот тип трансформатора используется во многих бытовых приборах, системах распределения электроэнергии и во многих других областях электроснабжения.

Силовые трансформаторы

Силовой трансформатор — это трансформатор, специально предназначенный для распределения энергии. Это трансформаторы с очень высокими номиналами и 100% -ный КПД. Они обширны и полезны для доставки необходимой и ограниченной мощности потребителям.Силовой трансформатор на подстанции, Имиджевый кредит — Трамп16, Трансформер подстанции, CC BY-SA 4.0

Однофазные трансформаторы

Трансформаторы, работающие по закону Фарадея и имеющие две обмотки, являются однофазными трансформаторами. Обмотки известны как первичные и вторичные обмотки. Этот трансформатор передает энергию переменного тока без изменения частоты и мощности.

Однофазный трансформатор, Изображение — Ханнес Гроб, Трансформатор-1 рт., CC BY-SA 4.0

Трехфазные трансформаторы

Три однофазных трансформатора соединены в трехфазный трансформатор. Все три первичные обмотки объединены в одну первичную обмотку, а также все три вторичные обмотки объединены в единую вторичную обмотку. Звездочка и дельта — это типы для первичных и вторичных соединений. Комбинация первичной и вторичной обмоток представляет собой все возможные комбинации типа звезды и треугольника.

Этот тип трансформатора обычно используется в промышленных целях.

Сборка трех однофазных трансформаторов дешевле, чем покупка трехфазного трансформатора.Типы трансформаторов: трехфазный трансформатор, источник изображения — High Contrast, Пилон-трансформер в Сирии, CC BY 3.0 DE

Трансформаторы с центральным ответвлением

Трансформатор с ответвлением от средней точки работает почти так же, как и обычный трансформатор. Единственное отличие состоит в том, что его вторичные обмотки состоят из двух частей, и от них можно получать отдельные напряжения. Точка ответвления находится в центре вторичных обмоток и разделяет вторичные обмотки. Точка отвода обеспечивает общее соединение для противоположных и равных вторичных напряжений.

Схематическое изображение трансформатора с центральным отводом

Измерительные трансформаторы

Измерительный трансформатор — это специальный тип трансформатора, используемый для преобразования или изоляции тока и напряжения. Это устройство высокой точности. Основное назначение измерительного трансформатора — изоляция первичных обмоток, подключенных к высоковольтному источнику, от счетчика, соединенного с вторичными обмотками.

Он бывает двух типов. Последовательно подключенный тип известен как трансформатор тока, а параллельно подключенный трансформатор известен как трансформатор напряжения или напряжения. Трансформатор тока снижает ток, а трансформаторы напряжения делают то же самое для напряжения подаваемой мощности.

Некоторые преимущества использования измерительного трансформатора заключаются в том, что — большой ток и напряжение переменного тока можно измерить с помощью измерительного трансформатора малой мощности, многие измерительные приборы могут быть подключены с помощью одного измерительного трансформатора к системе питания, измерительные приборы также могут быть стандартизированы .Типы трансформаторов: инструментальный трансформатор, источник изображения — Виван755, Трансформатор тока SF6 ТГФМ-110 Россия, CC BY-SA 3.0

Импульсные трансформаторы

Другой особый тип трансформатора — импульсный трансформатор. Он используется для передачи прямоугольных электрических импульсов. Он передает импульс напряжения между нагрузкой и обмотками. Он имеет высокую индуктивность холостого хода, распределенную емкость и низкую индукцию рассеяния. В зависимости от типов имеет несколько применений. Небольшие версии используются в цифровых логических схемах. Средние версии используются в системах регулирования мощности. Напротив, в системе распределения электроэнергии используются более крупные версии. Различные импульсные трансформаторы имеют широкий спектр применений, таких как радары, силовые полупроводники и приложения с высокой мощностью.

Есть несколько параметров, которые измеряют производительность импульсного трансформатора. Некоторые из них — частота следования, ширина импульса, скважность, ток, частота, входное — выходное напряжение и т. Д.

Основные преимущества импульсных трансформаторов заключаются в том, что они небольшие по размеру, менее дорогие, обеспечивают высокое напряжение изоляции и работают с высокой частотой. К недостатку можно отнести — ток насыщения сердечника может снизиться за счет постоянного тока через первичные обмотки.Типы трансформатора: импульсный трансформатор. Источник изображения — wdwd, Импультрансформатор TG110 TopBottom C, CC BY-SA 3.0

ВЧ трансформаторы

Трансформаторы, используемые в радиочастотной области, известны как радиочастотные трансформаторы. Эти устройства передают энергию в цепях с помощью электромагнитной индукции. Сталь в качестве сердечника в трансформаторах этого типа запрещена. Он также имеет несколько видов. Воздушный сердечник (низкая индуктивность, использование печатной платы), ферритовый сердечник (балуны для телевизоров и радио) и трансформаторы линий передачи — это некоторые типы. Схема малой мощности идеально подходит для использования этих трансформаторов. Некоторые важные характеристики ВЧ трансформаторов: диапазон рабочих частот, полоса пропускания, амплитуда и фаза небаланса, рабочие температуры и т. Д.

Аудио трансформаторы

Трансформаторы, используемые в аудиосхемах, известны как аудиопреобразователи. Аудио трансформатор имеет различные применения.

Ранее звуковые трансформаторы делались для изоляции различных телефонных систем, сохраняя при этом их источники питания изолированными. Его основная цель — передача звукового сигнала. Его можно использовать для согласования импеданса, например, громкоговоритель с низким сопротивлением может быть согласован с усилителями с высоким сопротивлением.

Аудиопреобразователи также обеспечивают соединение компонентов профессиональной аудиосистемы, устранение гудения и гула. Трансформатор громкоговорителя, межкаскадные трансформаторы и трансформаторы связи, малосигнальные трансформаторы — некоторые из его типов.Типы преобразователей: преобразователь звука, источник изображения — Adamantios, Audion-Sterling-трансформеры, CC BY-SA 3.0

Транзактор

Трансактор — это комбинированное устройство реактора (индуктора или дроссельной катушки) и трансформатора. Воздушный сердечник, присутствующий в устройстве, используется для ограничения связи между обмотками.

Разница между повышающим и понижающим трансформатором

Предмет сравнения	Понижающий трансформатор	Повышающий трансформатор
Количество витков в обмотках	Выше нет. витков в первичных обмотках, нижний № витков во вторичных обмотках.	Нижний нет. витков в первичных обмотках, высшие № витков во вторичных обмотках.
Работы	Уменьшите входное напряжение, подаваемое на первичные обмотки.	Увеличивает входное напряжение, подаваемое на первичные обмотки.
Напряжение-ток	Высокое входное напряжение, низкое выходное напряжение и высокий ток во вторичной обмотке.	Низкое входное напряжение, высокое выходное напряжение и низкий ток во вторичной обмотке.
Размер проводника	Вторичные обмотки изготовлены из толстой изолированной медной проволоки.	Первичные обмотки изготовлены из толстого изолированного медного провода.
Оценка мощности	Сравнительно ниже, чем у повышающего трансформатора. Диапазон ниже 110 вольт.	Сравнительно выше, чем у понижающих трансформаторов. Номинальное напряжение выше 11,000 вольт.
Пользы	Много бытовой техники, преобразователей напряжения.	Система распределения энергии, рентгеновские аппараты и т. Д.

Типы трансформаторов, таблица — 1

Разница между однофазным и трехфазным трансформатором

Предмет сравнения	Однофазный трансформатор	Трехфазный трансформатор
Принцип работы	Один проводник обеспечивает питание.	Три проводника обеспечивают питание.
Напряжение переносится	Вольт 230	Вольт 415
Фаза	Разделенная фаза	Без особого имени
Требуемый нет. проволоки	Требуется два провода для создания схемы.	Требуется четыре провода для создания схемы.
Схема	Простая сеть	Сложная сеть
Сбой питания	Может произойти	Не происходит
Потеря мощности	Здесь происходит максимальная потеря мощности	Здесь происходит минимальная потеря мощности.
Оперативность	Ниже трехфазного трансформатора.	Выше однофазных трансформаторов.
экономный	Менее экономичный	Более экономичный
Приложения	Специально для бытовой техники.	Промышленные цели.

Типы трансформаторов, таблица — 2

Узнайте часто задаваемые вопросы о трансформаторах и числовых проблемах. Нажмите, чтобы продолжить!

30 Типы трансформаторов и их применение

Введение Типы трансформаторов:

Различные типы трансформаторов используются для передачи и распределения энергии от станции генерации к потребителю. Это оборудование для преобразования энергии, работающее по электромагнитному принципу Фарадея. Они магнитно связаны и электрически изолированы.

Состоит из обмотки, магнитопровода, трансформатора тока, устройств защиты, масла и т.д. когда бродишь по обочине, то видишь небольшую коробочку, соединяется с проводом и кабелями.

Что такое силовой трансформатор? Это…

Включите JavaScript

Что такое силовой трансформатор? Это то же самое, что распределительный трансформатор?

Однако типы трансформаторов различаются в зависимости от конструкции сердечника, установки, уровня напряжения, прибора, защиты и использования.

Для облегчения понимания различных типов трансформаторов мы используем некоторые обозначения, такие как

Формула трансформатора

Различные типы трансформаторов:

1. Силовой трансформатор
2. Распределительный трансформатор
3. Трансформатор управления
4. Преобразователь Трансформатор
5. Осветительный трансформатор
6. Заземляющий трансформатор
7. Повышающий трансформатор
8. Понижающий трансформатор
9. Изолирующий трансформатор
10. Сварочный трансформатор
11. Трансформатор тока
12. Трансформатор напряжения
13. Емкостный трансформатор напряжения
14. Нагрузочный трансформатор
15. Блок вспомогательного трансформатора
16. Суммирующий трансформатор тока
17. Однофазный трансформатор и трехфазный трансформатор
18. Промежуточный трансформатор тока
19. Внутренний трансформатор и наружный трансформатор
20. Трансформатор с воздушным сердечником
21. Трансформатор с железным сердечником
22. Трансформатор с ферритовым сердечником
23. Автотрансформатор
24. Вращающийся трансформатор
25. Аудиотрансформатор
26. ВЧ-трансформатор
27. Сухой трансформатор
28. Трансформатор с сердечником
29. Трансформатор кожухового типа
30. Трансформатор ягодного типа



Повышающий трансформатор:

Рис. 1.1 Типы повышающих трансформаторов

Как указано в слове, напряжение трансформатора будет повышаться. Первичное напряжение всегда меньше вторичного напряжения трансформатора.

Обычно V2>V1 и I1>I2, например, тип трансформатора, используемого для синхронизации сети, измерения тока в линии высокого напряжения и т. д.

См. также: Калькулятор коэффициента трансформации трансформатора с формулой

См. рис. 1.1 Число витков в первичной обмотке меньше числа витков во вторичной обмотке

Понижающий трансформатор:

трансформатор

Функцией, противоположной повышающему трансформатору, является понижающий трансформатор. Первичное напряжение трансформатора очень велико, и его выходное напряжение будет уменьшено по отношению к входному напряжению.

Обычно V1 > V2 и I2 > I1

Кроме того, с помощью механизма РПН можно изменить уровень напряжения на определенный процент от входного напряжения.

Силовой трансформатор:

Рис. 1.3 Силовой трансформатор

Как правило, электроэнергия вырабатывается на генерирующей станции; Здесь силовые трансформаторы используются для передачи энергии от генерирующей станции к распределительной станции. В основном они изменяют уровень напряжения либо в сторону повышения, либо в сторону понижения.

Соответствует уровню напряжения между сетью и генератором. Также нельзя использовать прямое напряжение от силового трансформатора. Уровень напряжения силового трансформатора будет составлять от 6,6 кВ до 1200 кВ.

Силовой трансформатор производит вместе с механизмом переключателя ответвлений под нагрузкой, который используется для регулировки входного напряжения на обмотке.

Пример: Крупнейший в Индии силовой трансформатор мощностью 630 МВА расположен в штате Керала.

Распределительный трансформатор:

Рис. 1.4 Распределительный трансформатор Изображение

Выход силового трансформатора будет подключен к распределительному трансформатору. Они в основном используются в бытовых целях, таких как снабжение людей, насосная станция, снабжение коммерческих зданий и т. д.

Напряжение распределительного трансформатора будет от 1,1кВ до 110В. Они в основном используются в качестве преобразователя ступенчатой ​​​​загрузки. Распределительный трансформатор изготавливается вместе с механизмом смены нагрузки.

Пример: Придорожный трансформатор 11кВ/430В.

Типы изоляции трансформатора:

Рис. 1.5 Изолирующий трансформатор

Количество витков в первичной обмотке равно количеству витков во вторичной обмотке. Как правило, V1=V2 или 1:1, на этом трансформаторе не происходит увеличения или уменьшения напряжения.

Такой тип трансформатора в основном используется при тестировании приборов для защиты от замыкания фазы на землю. Стоимость разделительного трансформатора выше, чем у того же повышающего трансформатора или трансформатора ступенчатой ​​загрузки.

Трансформатор управления:

Рис. 1.6 Трансформатор управления

Управляющий трансформатор представляет собой небольшой понижающий трансформатор, используемый в электрических панелях. Обычно они имеют диапазон напряжений от 440/230 или от 690 до 230.

Основное назначение управляющего трансформатора — защита цепи управления от замыкания на землю. Он не допускает неисправности вышестоящего выключателя.

Преобразователь Типы режима работы трансформатора или зигзагообразного трансформатора:

Рис. 1.7 Режим работы преобразователя Трансформатор

Во многих отраслях промышленности рабочий трансформатор преобразователя в основном используется для питания электронных нагрузок. Он поставляется со специальной намоткой, называемой зигзагообразной обмоткой — звезда и треугольник.

Зигзагообразная обмотка снижает третью гармонику, создаваемую электронными нагрузками. Кроме того, зигзагообразный трансформатор имеет преимущество соединения по схеме «звезда» (преимущество нейтрали) и «треугольник» (высокое напряжение).

Трансформатор освещения:

Рис. 1.8 Трансформатор освещения

Небольшой понижающий трансформатор, витки вторичной обмотки которого являются дробным произведением первичных обмоток. Такой тип трансформатора в основном ориентирован на энергосбережение при высоких нагрузках освещения.

Обычно диапазон напряжения составляет 230/200 Вольт. N1=дробное значение*N2. Иногда трансформатор освещения действует как изолирующий трансформатор, поскольку он используется, чтобы избежать срабатывания вышестоящего выключателя при небольшом сбое освещения.

Трансформатор заземления:

Рис. 1.9 Трансформатор заземления

Трансформатор заземления представляет собой трансформатор с одной обмоткой, который используется для обеспечения доступности нейтрали в системе, соединенной треугольником. Система, соединенная треугольником, не имеет нейтрали, поэтому ток короткого замыкания будет проходить через обмотки.

Во избежание таких условий предусмотрены заземляющие трансформаторы, первичная часть которых подключается к линии, а нейтраль подключается к земле. Во время короткого замыкания ток короткого замыкания напрямую уходит на землю через заземляющий трансформатор.

Сварочный трансформатор:

Рис. 1.10 сварочный трансформатор

Вы когда-нибудь видели сварку? как развивается дуга между электродами? Настоящая правда заключается в том, что сварочный трансформатор представляет собой не что иное, как небольшой понижающий трансформатор, вторичная обмотка которого выполнена из толстой медной обмотки для пропускания большого тока. При касании двух клемм между клеммами начинает протекать большой ток, что вызывает дугу. Значение реактивного сопротивления рассеяния будет выше, чем у обычного трансформатора. Его также называют трансформатором утечки или трансформатором поля рассеяния.

См. рис. 1.10. Центральный сердечник обеспечивает изоляцию между обмотками, благодаря чему мы можем получить желаемый выходной ток от этого трансформатора.

Кроме того, сварочный трансформатор подразделяется на три типа, например,

1. Модель с высоким реактивным сопротивлением
2. Внешний реактор, модель
3. Встроенный реактор модель
4. Реактор насыщения модели

Трансформатор тока:

Рис. 1.11 Трансформатор тока

Трансформатор тока представляет собой повышающий трансформатор напряжения, который используется для измерения линейного тока. CT снижает высокий уровень тока до низкого уровня тока, так что амперметр, реле могут быть подключены напрямую без каких-либо внешних устройств. ТТ состоит из тяжелой первичной обмотки с меньшим числом витков и тонкой вторичной обмотки с большим числом витков. Первичная обмотка трансформатора тока всегда подключается последовательно с линией. Иногда сама линия выступает в качестве первичной. Как правило, выход вторичной обмотки будет 1 А или 5 А и то же самое должно быть подключено в замкнутых цепях.

Всегда вторичный ТТ должен находиться в замкнутом состоянии, иначе ТТ может быть поврежден. Также в соответствии с конструкцией сердечника CT подразделяются на четыре типа, такие как

• Тип раны
• Тороидальный тип
• Тип стержня
• Тип суммирования

В зависимости от использования,

• Измерительный ТТ: Трансформатор высокой точности, обычно 2%. Здесь процент указывает на ядро ​​измерения.
• Защитный ТТ: Низкая точность, подходит для выдерживания высокого уровня тока короткого замыкания (5p10). Здесь P обозначает защитное ядро ​​

Суммирующий трансформатор тока:

Рис. 1.12 Суммирующий трансформатор

Это тип трансформатора тока, который имеет более одной первичной обмотки с одной вторичной обмоткой. Он используется для сокращения использования нескольких счетчиков. Кроме того, это предмет индивидуального пошива. т.е. теперь у вас есть 4 числовые кормушки, и вы должны следить за ними по одному счетчику. В этом случае выход отдельного трансформатора тока всех 4 фидеров будет входом суммирующего трансформатора тока, поэтому вы получите один выход. Этот единственный выход измеряет ток всех фидеров. Такой тип трансформатора называется суммирующим трансформатором.

Промежуточный трансформатор тока (ICT):

ICT

Это также трансформатор тока, изготовленный по индивидуальному заказу. Он используется для согласования коэффициента трансформации трансформатора в дифференциальной защите трансформатора и ограниченной защите от замыканий на землю. Выход основного ТТ будет подключен к входу трансформатора тока ИКТ. Выход ICT идет на катушку реле.

Трансформатор напряжения (трансформатор напряжения):

PT

Эй, вы можете напрямую измерить выходное напряжение силового трансформатора? Нет, тогда что ты можешь сделать? у нас есть решение для вас, это потенциальный трансформатор. Это небольшой понижающий трансформатор, который подключается параллельно основной линии.

Преобразует высокое неизмеримое напряжение в измеримое низкое напряжение. Как правило, на выходе будет 63 В или 110 вольт. Стоимость изоляции PT высока, и для снижения стоимости всегда предпочтительнее подключать PT только по схеме «звезда». Одна клемма PT всегда будет подключена к земле.

Емкостный трансформатор напряжения:

CVT

CVT или емкостной трансформатор напряжения — это тип трансформатора напряжения, который используется в линиях сверхвысокого напряжения, таких как линии выше 110 кВ. Основной целью этого типа трансформатора является снижение стоимости, поскольку CVT требует меньше изоляции.

Пара с низким емкостным сопротивлением и высоким емкостным сопротивлением будет соединена последовательно с первичной и вторичной обмотками.

Нагрузочный трансформатор:

Нагрузочный трансформатор

Такой тип трансформатора используется для калибровки измерительного трансформатора тока. Первичная обмотка нагрузочного трансформатора имеет большое количество витков, а вторичная обмотка имеет меньше толстых витков, другими словами, нагрузочный трансформатор является понижающим трансформатором.

Калибровка выполняется путем последовательного соединения вторичной обмотки нагрузочного трансформатора и первичной обмотки калибровочного ТТ. Выход измерительного ТТ и вход нагрузочного трансформатора будут сравниваться, и на основе этого результата будет сгенерировано значение ошибки.

Вспомогательный трансформатор агрегата (UAT):

Вспомогательный трансформатор агрегата (UAT)

Трансформаторы типа UAT представляют собой не что иное, как простой трансформатор, который напрямую подключается к генератору. Основная цель UAT — избежать отключения (из-за пускового тока) небольших генераторов при зарядке трансформатора с более высоким номиналом. Напряжение трансформатора растет вместе с напряжением генератора.

Однофазный и трехфазный трансформатор:

Однофазный и трехфазный трансформатор

Однофазный трансформатор: Трансформатор предназначен для питания только одной фазы; такой тип трансформатора называется однофазным трансформатором. Он имеет одну вторичную обмотку с одной или несколькими первичными обмотками. Также один вывод однофазного трансформатора считается нейтральным.

Трехфазный трансформатор: Небольшой повышающий/понижающий трансформатор с тремя входными и выходными обмотками называется трехфазным трансформатором. Этот тип трансформатора используется для подачи требуемого напряжения на трехфазную нагрузку. Пример: Силовой и распределительный трансформатор.

Внутренний и наружный тип трансформатора:

Внутренний и наружный типы трансформатора

Внутренний трансформатор: Название предполагает, что внутренний = внутри + дверь, тип трансформатора, строго используемый внутри помещения, такой трансформатор называется внутренним трансформатором. Они не проектируют с защитой от атмосферных воздействий. Они покрыты бетонным листом крыши. Срок службы внутреннего трансформатора выше, чем у наружного. Трансформатор внутреннего типа имеет меньший диапазон рабочего напряжения до 22 кВ.

Трансформатор для наружной установки: Тип трансформатора, наиболее подходящий для применения на открытом воздухе. Трансформатор должен иметь степень защиты корпуса не ниже IP 45. Почти 95% трансформаторов изготавливаются для наружного применения. Для этого не требуется никакого кровельного листа, и они подходят как для приложений высокого напряжения, так и для приложений низкого напряжения.

Трансформатор с воздушным сердечником:

Трансформатор с воздушным сердечником

Трансформатор не имеет сердечника между первичной и вторичной обмотками. Потокосцепление между этими двумя катушками будет происходить по воздуху, поэтому этот тип трансформатора называется трансформатором с воздушным сердечником. Иногда используются тороидальные трансформаторы с воздушным сердечником, первичная и вторичная обмотки которых намотаны сверху из твердого пластика или неметаллических материалов. Он в основном используется для уменьшения шума в высокочастотных приложениях.

Трансформатор с железным сердечником:

Трансформатор с железным сердечником

Сердечник представляет собой часть, пропускающую поток, которая состоит из железа. Трансформатор такого типа называется трансформатором с железным сердечником. Вы знаете, что железо является проводником, перенося магнитный поток, оно создает ток, протекающий по нему. Следовательно, к чистому железу будет добавлено небольшое количество кремнезема, чтобы уменьшить потери за счет увеличения удельного сопротивления материала.
Пример: Силовой и распределительный трансформатор.

Ферритовый сердечник Тип трансформатора:

Сердечник трансформатора состоит из непроводящих, керамических, ферромагнитных соединений, а удельное сопротивление трансформатора с ферритовым сердечником высокое, поэтому потери на вихревые токи низкие. Также трансформатор выполнен с регулируемой величиной индуктивности. Типы трансформаторов с ферритовым сердечником используются в высокочастотных преобразователях, радиочастотных, импульсных, АМ-радиоприемниках и т. д.

Автотрансформатор:

Уникальный тип трансформатора, который имеет только одну обмотку. В этой единственной обмотке некоторые части работают как первичная и вторичная обмотки. Обмотка трансформатора имеет как минимум три ступени для регулировки значения выходного напряжения.

Основным преимуществом является более низкое реактивное сопротивление рассеяния, малый вес, дешевизна и т. д. Основным недостатком является то, что одна обмотка действует как первичная и вторичная обмотки трансформатора, поэтому между обмотками отсутствует электрическая изоляция. Таким образом, они не могут использоваться в приложениях с высоким напряжением/сильным током.

Вращающийся трансформатор:

Вы видели токосъемное кольцо, которое используется для передачи электроэнергии от вращающейся части? Но у них есть много недостатков, таких как потеря сигнала, износ, ограничение скорости и т. д. Чтобы избежать недостатков, используется вращающийся трансформатор. Первичная часть трансформатора крепится на валу вращающейся части, а вторая часть будет подключена к внешним цепям. Здесь отсутствует электрический контакт между вращающейся частью и внешними цепями.

Вращающиеся трансформаторы в основном используются в датчиках крутящего момента, видеомагнитофонах, DVD-проигрывателях и т. д. Также помните, что вращающийся трансформатор работает только с сигналом переменного тока Нет в постоянном токе.

Аудио- и радиочастотный преобразователь:

Аудио- и радиочастотный преобразователь

Аудиотрансформатор:

Как следует из названия, аудиопреобразователь используется для согласования импеданса цепей усилителя. Он имеет рабочую частоту от 20 Гц до 20 000 Гц. Кроме того, он удаляет сигнал постоянного тока, присутствующий во входном сигнале, и обеспечивает электрическую изоляцию между входом и выходом схемы.

Радиочастотный трансформатор:

Радиочастотные трансформаторы используются в цепях ВЧ, ОВЧ и УВЧ для фильтрации электромагнитных помех, присутствующих во входном сигнале и цепях согласования импеданса.

Тип сердечника Трансформатор:

Тип сердечника

Обмотка первичной и вторичной обмотки намотана на два плеча прямоугольного каркаса, который образован соединением двух Г-образных пластин. Такое расположение создает большое реактивное сопротивление рассеяния. Для уменьшения реактивного сопротивления утечки половина первичной обмотки и вторичной обмотки будут намотаны близко друг к другу на двух стержнях. Обмотка НН сначала наматывается на сердечник, а затем ее окружает обмотка ВН. Вот почему этот тип трансформатора называется трансформатором с сердечником.

Трансформатор с сердечником используется в устройствах низкого напряжения.

Трансформатор с кожухом:

Тип кожуха

Сердечник окружает обмотку; это означает, что обмотка выполняется внутри сердечника, как показано на рисунке. Обмотка ВН намотана попеременно с обмоткой НН. Другими словами, обмотка, покрытая песком, я имею в виду первую обмотку высокого напряжения и следующую обмотку низкого напряжения. Реактивное сопротивление рассеяния трансформатора с кожухом очень меньше.

Трансформатор кожухового типа подходит для применения в системах высокого напряжения.

Трансформатор типа Berry:

Трансформатор типа Berry

Это особый тип трансформатора с кожухом, сердечник которого выполнен в виде колеса со спицами. Катушка намотана цилиндрической формы.



16 Различные типы трансформаторов и их работа [PDF]

Из этой статьи вы узнаете  что такое трансформатор?   И 16 различных типов трансформаторов объясняются с  Картинки . Вы также можете  скачать PDF-файл  этой статьи в конце.

Что такое трансформатор?

Трансформатор — это устройство, используемое при передаче электроэнергии для передачи электрической энергии из одной электрической цепи в другую или из нескольких цепей одновременно. Другими словами, это устройство контроля напряжения, которое широко используется при распределении и передаче электроэнергии переменного тока.

Предназначены для увеличения или уменьшения напряжения переменного тока между цепями при контроле частоты тока путем создания проводящего соединения между двумя цепями.

Это достигается применением закона индукции Фарадея, который гласит, что «величина индуцированного напряжения в катушке пропорциональна скорости изменения магнитного потока, пересекающего катушку».

Трансформаторы также могут использоваться для изоляции, когда напряжение равно выходному напряжению, при этом отдельные катушки электрически не связаны друг с другом. Широкий диапазон конструкций и размеров трансформаторов применяется в электронике и электроэнергетике.

Читайте также: Что такое двигатель переменного тока и как он работает? Advantages & Applications

Types of Transformers

Following are the main types of transformers:

1. Step down transformer
2. Step up transformer
3. Single phase transformer
4. Three phase transformer
5. Power transformer
6. Distribution transformer
7. Current трансформатор
8. Изолирующий трансформатор
9. Трансформатор напряжения
10. Инструментальный трансформатор
11. Трансформатор воздушного ядра
12. Трансформатор железного ядра
13. Трансформатор ферритового ядра
14. Трансформатор тороидального ядра
15. Автотрансформатор
16. Заземляющий или преобразование

#10022.

преобразует высокое напряжение с первичной обмотки в низкое напряжение на вторичной обмотке, что приводит к уменьшению выходного напряжения. При этом общее отношение обмоток первичной и вторичной обмотки всегда больше 1,9.0005

Это означает, что первичная сторона имеет больше обмоток по сравнению со вторичной стороной. В случае, если однофазное напряжение в розетке преобразуется в требуемый уровень низкого напряжения, требуется понижающий трансформатор. Как правило, понижающие трансформаторы используются в системах распределения электроэнергии.

#2 Повышающий трансформатор

Эти типы трансформаторов работают почти так же, как и понижающие трансформаторы. Повышающий трансформатор может преобразовывать низкое напряжение на первичной стороне трансформатора в высокое напряжение на вторичной стороне трансформатора.

В данном случае отношение первичной обмотки к вторичной меньше 1, поскольку число витков вторичной обмотки всегда больше числа витков первичной обмотки. Эти устройства не имеют внутренних движущихся частей и работают по принципу магнитной индукции. Повышающий трансформатор в основном используется для распределения электроэнергии.

Однофазный трансформатор №3

Однофазный трансформатор — это тип силового трансформатора, в котором используется однофазный переменный ток, что означает, что он зависит от цикла напряжения, который работает в интегрированной временной фазе. В основном это работы, основанные на принципе электромагнитной индукции Фарадея.

При постоянном изменении частоты и уровня напряжения трансформатор передает мощность переменного тока из одной цепи в другую. Он имеет два типа обмоток: первичную обмотку, на которую подается питание переменного тока, и вторичную обмотку, к которой подключена нагрузка. Они используются для бытовых инверторов и для электроснабжения в негородских районах.

#4 Трехфазный трансформатор

Эти трансформаторы используются для преобразования напряжения электронных систем в трехфазное. Они доступны в различных конфигурациях, таких как звезда-звезда, треугольник-треугольник, звезда-треугольник и треугольник-звезда. Трехфазные трансформаторы используются для выработки электроэнергии и ее распределения в соответствии с потребляемой мощностью.

Трансформатор, состоящий из трех наборов первичных и вторичных обмоток, каждый из которых намотан на узел с железным сердечником. Поскольку они имеют три набора обмоток, первичная и вторичная обмотки будут объединены, чтобы сформировать полный блок в конфигурации звезды или треугольника.

Читайте также: Сколько существует различных типов конденсаторов?

#5 Силовой трансформатор

Силовой трансформатор используется для преобразования энергии из одной цепи в другую без изменения ее частоты. Обычно они имеют большие размеры и не имеют вращающихся или движущихся частей. Трансформатор работает по принципу взаимной индукции и требует питания переменным током. Номиналы силовых трансформаторов следующие: 400кв, 200кв, 110кв, 66кв, 33кв.

Изменяет напряжение на ток в цепи, не влияя на общую электрическую мощность. Таким образом, он берет электричество высокого напряжения с небольшим током и преобразует его в электричество низкого напряжения с большим током. Силовые трансформаторы встречаются в общественных электрических сетях и обычно используются для передачи больших нагрузок.

#6 Распределительный трансформатор

Распределительный трансформатор обеспечивает последнее или окончательное изменение напряжения в системе распределения электроэнергии. Распределительные трансформаторы похожи на понижающие трансформаторы, которые преобразуют высокое напряжение сети в напряжение, требуемое конечным потребителем.

Эти трансформаторы имеют низкие номинальные значения, такие как 11 кВ, 6,6 кВ, 3,3 кВ, 440 В и 230 В. Они имеют малые и большие размеры и номинальную мощность менее 200 МВА. Распределительные трансформаторы, как правило, располагаются на узле обслуживания, где провода идут от столба электропередач к помещениям потребителя.

#7 Измерительный или приборный трансформатор

Это устройства с высокой точностью, используемые для изменения уровней напряжения или тока. Эти трансформаторы используются для измерения электрических величин, таких как ток, напряжение, мощность, частота и коэффициент мощности. Приборный трансформатор имеет реле для защиты системы питания.

При этом первичная обмотка подключается к цепи высокого напряжения или тока, а реле подключается к вторичной цепи. Они среднего размера и используются для тока 5 А и напряжения от 100 до 200 В.

Трансформатор тока #8

Трансформаторы тока обычно используются для уменьшения или увеличения переменного тока (AC). Этот трансформатор производит ток во вторичной обмотке, в то время как он пропорционален току в его первичной обмотке. Кроме того, они также используются для измерения и защиты электроэнергии.

Когда ток слишком велик и подается непосредственно на измерительное устройство, трансформатор тока помогает преобразовать высокий ток в цепи до требуемого значения. Трансформаторы тока являются токоизмерительными устройствами энергосистем и применяются на станциях, электрических подстанциях, в промышленных производствах.

#9 Изолирующий трансформатор

Трансформатор этого типа используется для передачи электроэнергии от переменного тока с одновременной изоляцией питаемого устройства из соображений безопасности. Разделительный трансформатор может обеспечить гальваническую развязку, что означает, что между источником и нагрузкой не существует токопроводящего пути.

Они могут работать как повышающие или понижающие трансформаторы и имеют коэффициент трансформации 1:1, что означает, что первичное и вторичное напряжения равны. Эта изоляция используется для защиты от поражения электрическим током и подавления электрических помех в чувствительном оборудовании. Они используются в компьютерах, измерительных устройствах или силовых электронных устройствах.

#10 Трансформатор напряжения

Трансформаторы напряжения или трансформаторы напряжения обычно используются для снижения уровней напряжения. Они не могут использоваться для подачи естественной мощности на нагрузку и используются с вольтметрами, ваттметрами, частотомерами, схемами отключения автоматических выключателей и т. д.

При этом первичная обмотка подключается к цепи высокого напряжения, а вторичная обмотка подключается к оборудованию или другим цепям.

Трансформатор с воздушным сердечником №11

В этом трансформаторе первичная и вторичная обмотки расположены на немагнитной полосе. Он имеет потокосцепление в обеих обмотках по воздуху. Взаимная индуктивность в воздушном сердечнике мала, а это означает, что в воздушной среде велико сопротивление генерируемому потоку.

Небольшие электронные устройства используют трансформаторы с воздушным сердечником, основанные на антенных катушках. Они распространены среди коммуникационных устройств, потому что у них нет ядра, что делает их идеальными для портативных устройств. Обычно они располагаются в системах радиопередачи.

Трансформатор с железным сердечником №12

Первичная и вторичная обмотки этого типа установлены на нескольких пластинах из мягкого железа, что обеспечивает идеальное соединение с потоком. По сравнению с воздушным сердечником он обеспечивает меньшее сопротивление потоку связи из-за проводящих и магнитных свойств железа.

Поскольку они обладают высокой магнитной проницаемостью, они используются для ограничения и направления магнитных устройств, таких как электродвигатели, генераторы, катушки индуктивности и т. д. На рынке доступны различные типы пластин сердечника в зависимости от размера и формы сердечника. Это широко используемые типы, а также они тяжелые по весу и размеру.

#13 Трансформатор с ферритовым сердечником

В этом типе трансформатора используется магнитный сердечник из феррита, на котором изготовлены обмотки силовых трансформаторов и другие детали. Ферритовые сердечники обладают высокой магнитной проницаемостью, поэтому они используются в высокочастотных устройствах, таких как импульсные источники питания.

Причина в том, что он обеспечивает низкие потери на высоких частотах, поэтому они широко используются в сердечниках ВЧ-трансформаторов. Трансформаторы с ферритовым сердечником также доступны в различных размерах и формах в зависимости от требований применения.

#14 Трансформатор с тороидальным сердечником

В трансформаторе с тороидальным сердечником используется магнитный сердечник, который выглядит почти как кольцо или кольцо, называемое тороидальным. Это пассивные электронные компоненты, состоящие из круглого кольцеобразного магнитного сердечника из ферромагнитного материала, вокруг которого намотан провод.

Благодаря встроенной конструкции индуктивность рассеяния очень мала и обеспечивает очень высокую индуктивность. Этот трансформатор используется в широком спектре электронных схем, таких как источники питания, инверторы и усилители.

#15 Автотрансформатор

В этих типах трансформаторов используется общая обмотка как для первичной, так и для вторичной обмотки. Обмотка автотрансформатора имеет три отвода, в которых выполняются электрические соединения. Преимущество автотрансформаторов в том, что они меньше, легче и дешевле обычных трансформаторов.

Но у него есть и недостаток, заключающийся в том, что он не может обеспечить электрическую изоляцию между первичной и вторичной цепями. Кроме того, они обеспечивают меньшую реакцию на утечку, меньшие потери, меньший ток возбуждения и повышенные номинальные значения ВА для данного размера и массы.

#16 Заземляющий или заземляющий трансформатор

Изображение: Википедия

Это подземная система, соединенная звездой или треугольником, используемая для обеспечения пути заземления или нейтрали в трехфазной системе электроснабжения. Это может помочь уменьшить переходные процессы напряжения при замыкании на землю.

Они являются частью системы заземления сети, поскольку они позволяют трехфазной системе регулировать нагрузку между фазой и нейтралью, обеспечивая обратный путь тока к нейтрали. Заземляющий трансформатор обычно представляет собой однообмоточный трансформатор с зигзагообразной конструкцией обмотки.

Завершение

Как мы уже говорили, трансформатор представляет собой массивный компонент, который передает электроэнергию от одной цепи к другой.
