Типы витой пары: подробный обзор видов и характеристик кабелей для компьютерных сетей

Какие бывают типы витой пары. Чем отличаются категории кабелей Cat5e, Cat6, Cat7. Как выбрать подходящий кабель для локальной сети. Какие преимущества у экранированной и неэкранированной витой пары.

Что такое витая пара и для чего она используется

Витая пара — это тип кабеля, состоящий из нескольких пар изолированных медных проводников, скрученных между собой. Такая конструкция позволяет снизить влияние электромагнитных помех и перекрестных наводок между проводниками.

Витая пара широко применяется для создания локальных компьютерных сетей, телефонных линий, систем видеонаблюдения. Это самый распространенный тип кабеля для построения структурированных кабельных систем в офисах и жилых зданиях.

Основные преимущества витой пары:

  • Низкая стоимость
  • Простота монтажа и обслуживания
  • Высокая помехозащищенность
  • Поддержка высоких скоростей передачи данных
  • Совместимость с большинством сетевого оборудования

Категории витой пары

Витая пара делится на категории в зависимости от характеристик и пропускной способности. Наиболее распространенные категории:


Cat5e

Самая популярная категория для домашних и офисных сетей. Поддерживает скорость передачи данных до 1 Гбит/с на расстоянии до 100 метров. Частотный диапазон до 100 МГц.

Cat6

Улучшенная версия Cat5e с увеличенным частотным диапазоном до 250 МГц. Обеспечивает скорость до 10 Гбит/с на коротких расстояниях до 55 метров.

Cat6a

Усовершенствованная версия Cat6 с частотным диапазоном до 500 МГц. Позволяет передавать данные на скорости 10 Гбит/с на расстояние до 100 метров.

Cat7

Высокопроизводительный кабель с частотным диапазоном до 600 МГц. Обеспечивает скорость 10 Гбит/с на расстоянии 100 метров.

Типы экранирования витой пары

По наличию экранирования витая пара делится на следующие основные типы:

UTP (Unshielded Twisted Pair)

Неэкранированная витая пара. Самый распространенный и недорогой тип кабеля. Не имеет дополнительной защиты от внешних помех. Подходит для большинства домашних и офисных сетей.

FTP (Foiled Twisted Pair)

Витая пара с общим экраном в виде фольги. Обеспечивает дополнительную защиту от электромагнитных помех. Применяется в промышленных условиях.


STP (Shielded Twisted Pair)

Экранированная витая пара. Каждая пара проводников имеет собственный экран. Максимальная защита от помех. Используется в сложных условиях эксплуатации.

Конструкция кабеля витой пары

Типичный кабель витой пары состоит из следующих элементов:

  • Медные проводники (обычно 4 пары)
  • Изоляция проводников
  • Общая изоляция пар
  • Экран (для экранированных типов)
  • Внешняя оболочка

Проводники скручены попарно с определенным шагом для снижения перекрестных помех. Чем выше категория кабеля, тем меньше шаг скрутки.

Преимущества и недостатки экранированной витой пары

Экранированная витая пара имеет как достоинства, так и недостатки по сравнению с неэкранированной:

Преимущества:

  • Лучшая защита от внешних электромагнитных помех
  • Меньшие перекрестные наводки между парами
  • Возможность использования в сложных условиях

Недостатки:

  • Более высокая стоимость
  • Сложность монтажа
  • Большие габариты и вес
  • Необходимость заземления экрана

Как выбрать подходящий тип витой пары

При выборе кабеля витой пары следует учитывать следующие факторы:


  • Требуемая скорость передачи данных
  • Длина кабельных трасс
  • Уровень электромагнитных помех
  • Условия эксплуатации (внутри/снаружи помещений)
  • Бюджет проекта

Для большинства домашних и небольших офисных сетей оптимальным выбором будет неэкранированная витая пара категории 5e или 6. Для промышленных сетей и сложных условий лучше использовать экранированные кабели категорий 6a и 7.

Особенности монтажа кабелей витой пары

При прокладке витой пары важно соблюдать следующие правила:

  • Не превышать максимально допустимый радиус изгиба кабеля
  • Избегать чрезмерного натяжения
  • Не прокладывать кабель вблизи источников электромагнитных помех
  • Использовать кабельные каналы и лотки для защиты
  • Правильно заделывать концы кабеля в разъемы

Соблюдение этих рекомендаций позволит обеспечить надежную работу сети и избежать проблем с передачей данных.

Перспективы развития технологии витой пары

Несмотря на развитие оптоволоконных технологий, витая пара продолжает совершенствоваться. Основные направления развития:


  • Увеличение пропускной способности (категории Cat8, Cat9)
  • Улучшение экранирования
  • Применение новых материалов
  • Развитие технологий терминирования

Это позволит использовать витую пару в высокоскоростных сетях будущего и сохранить ее актуальность еще долгое время.


Кабеля и типы оболочки

Главная→Статьи

Обзор типов кабелей «витая пара» и их оболочек

.01

Введение

Кабель типа «витая пара», получивший своё распространение в начале столетия, с развитием телефонии, и показавший себя с лучшей стороны, на сегодняшний день является самым популярным средством для создания телекоммуникационных и компьютерных сетей по всему миру. Особая конструкция кабеля, состоящая из скрученных попарно жил, обеспечивает снижение внешних электромагнитных помех и взаимных электромагнитных наводок. Большая популярность данного кабеля вызвана, в первую очередь, совместимостью с огромным количеством телекоммуникационного оборудования различных типов, простотой его установки, а также низкой стоимостью

Кабели и типы оболочки

.02

Конструкция

«Витая пара» конструктивно состоит из попарно проложенных внутри кабеля изолированных медных проводников, поясной изоляции, экранирующей оболочки и внешней оболочки. Изоляция внутренних проводников, как правило, выполняется из поливинилхлорида или полипропилена, но в кабелях высокого качества она может быть сделана из тефлона или полиэтилена. Кроме того, проводники внутри кабеля могут быть одножильными или многожильными, соединенными в пучок, что обуславливает сферу их применения: первые используются для подключения к компьютерным розеткам, а вторые — для изготовления коммутационных шнуров

  • >F/FTP – кабель с экраном для каждой пары проводников и общим экраном всех пар из алюминиевой фольги
  • >SF/FTP – кабель с общим двойным экраном сердечника из алюминиевой фольги + оплётка из медной проволоки

.03

Типы внешнего экрана

Кабель «витая пара» отличается наличием и типом экранирования, для защиты от электромагнитных помех, и, в зависимости от устойчивости к ним, бывает таких типов:

  • >U/UTP – обычный неэкранированный кабель без защитного экрана, который используется для организации большинства телекоммуникационных сетей
  • >FTP (U/FTP) – кабель с экраном из фольги для каждой пары проводников
  • >F/UTP – кабель с внешним экраном из фольги
  • >S/UTP – кабель с внешним экраном из металлической оплётки

PVC — кабели с оболочкой из поливинилхлорида являются наиболее простыми по конструкции, что влияет на их стоимость. Кабели этого типа используются в местах, где нет строгих требований пожарной безопасности

PE — кабели с оболочкой из полиэтилена применяются для прокладки вне помещений, так как имеют повышенную гибкость, а также стойкость к УФ-излучению и перепадам температур

PUR – кабели с оболочкой из полиуретана предназначены для промышленного использования, так как они устойчивы к воздействию слабых минеральных кислот и органических кислот и щелочей

.04

Типы оболочки

Кабели выпускаются с разным типом оболочки, и подбираются под конкретные условия эксплуатации. Например, стойкая к горению «витая пара» с маркировкой LSZH применяется для прокладки в зданиях с массовым пребыванием людей.

Кроме того, тип оболочки кабеля и его назначение можно легко определить по цвету: чёрный кабель устойчив к атмосферным воздействиям, оранжевый – к высоким температурам, а светло-серый оптимален для прокладывания внутри жилых домов и офисных зданий

Существующие типы оболочек «витой пары»:

RNC — кабель с оболочкой из негорючих, не поддерживающих горение, материалов, не подверженный коррозии.

Кабели этого типа могут иметь маркировку как FRNC, так и по отдельности FR или NC, в зависимости от использованного материала

LSZH, LS0H, LSOH, LSNH — кабель с оболочкой, имеющей низкое дымовыделение и нулевре содержание галогенов. Этот тип кабелей применяется в судостроении и вычислительных центрах, где токсичный и кислотный дым и газ могут причинить вред людям и оборудованию

«Приобрести кабель «витая пара» вы можете в интернет-магазине VTKT.RU.»

Решение Cat5е (125 МГц). Представляет собой модернизированную версию кабеля Cat5, которая, при использовании 2х пар проводников поддерживает пропускную способность до 100 Мбит/с, а при использовании 4х- до 1 Гбит/с. Является самым распространённым типом «витой пары»

Решение Cat6 (250 МГц. Класс «Е»). Распространённый тип кабеля для сетей FE и GE. Имеет 4х-парную конструкцию и пропускную способность до 10 Гбит/с на расстоянии до 55 м

Решение

Cat6а (500 МГц. Класс «ЕA»). Распространённый тип кабеля для сетей GE. Имеет 4х-парную конструкцию и пропускную способность до 10 Гбит/с на расстоянии до 100 м

Решение Cat7 (600-700 МГц. Класс «F»). Экранированный кабель для сетей GE с 4х-парной конструкцией и пропускной способностью до 10 Гбит/с. По типу относится к S/FTP/

Решение Cat7а (1000-1200 МГц. Класс «FА»). Кабель этого типа обеспечивает пропускную способность до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров

.05

Категории кабеля

Решение На сегодняшний день, в зависимости ширины полосы пропускания, кабель «витая пара» подразделяется на семь категорий (обозначение Cat.), из которых только две (категории 5е и 6) используются для построения компьютерных сетей Ethernet. Различие категорий кабеля заключается в разном числе витков на единицу длины проводника и разной пропускной способности

Решение Категории «витой пары»:

Решение Cat1 (0,1 МГц). Представляет собой классический телефонный кабель с одной парой проводников, используемый для передачи голоса и цифровых данных. Имеет большое влияние внешних помех и не подходит для современных телекоммуникационных систем

Решение Cat2 (1 МГц). Кабель этого типа имеет две пары проводников и пропускную способность до 4 Мбит/с. Ранее использовался для организации телефонных сетей, но сейчас не используется. Не подходит для современных телекоммуникационных систем

Решение Cat3 (16 МГц. Класс «С»). 2х- или 4х—парный кабель, используемый для создания телефонных и локальных сетей на базе протокола 10BASE-T со скоростью передачи данных от 10 до 100 Мбит/с. Поддерживается стандарт IEEE 802.3

Решение Cat4 (20 МГц). Это 4х—парный кабель, которые ранее использовался для для создания локальных сетей на базе протокола 10BASE-T и 100BASE-T4 со скоростью передачи данных до 16 Мбит/с

Решение Cat5 (100 МГц. Класс «D»). Кабель ранее применялся для создания телефонных сетей, локальных сетей на базе протокола 100BASE-T и а также в Ethernet (LAN) сетей со скоростью передачи данных до 100 Мбит/с. Сейчас не используется

Виды кабелей витой пары — EServer

Кабель витая пара является одним из наиболее широко используемых видов кабелей в различных отраслях. Он обладает множеством характеристик, и чтобы сделать правильный выбор, необходимо разобраться, какие бывают виды кабелей витая пара и чему следует уделить внимание.

Есть несколько важных характеристик, определяющих особенности кабеля. Одной из них является категория витой пары, определяющая частотный диапазон и скорость передачи данных по проводникам. В целом, можно говорить о семи категориях кабеля, но на сегодняшний день в основном используются две – категории 5е и 6. В локальных компьютерных сетях и кабельных системах среднего уровня большой популярностью пользуется четырехпарная витая пара 5е категории. Его частота полос составляет 100 МГц, а информация по нему может передаваться со скоростью 100 Мбит/с при двух используемых парах и 1 Гбит/с – при четырех. Сечение кабеля витой пары категории 5е составляет 0,5 мм². Важно также учитывать, что максимальная длина кабеля витой пары данной категории составляет 100 метров. Это означает, что если длина линии равна, например, 300 метров, то независимо от длины кабеля в упаковке, его необходимо разделить на сегменты менее 100 м длиной каждый и соединить их с помощью свитчей.

Витая пара 6 категории предназначена для сетей 10 Gigabit Ethernet, поскольку этот кабель поддерживает передачу данных на скорости 10 Гбит. Сечение кабеля витая пара кат. 6 равно 0,57 мм². Рекомендуемая максимальная длина кабеля витая пара данной категории также равна 100 метров, и при несоблюдении этого ограничения высока вероятность потери скорости и качества сигнала.

  • Сетевой кабель витая пара UTP CCA, Cat5E, 4x2x0.50мм, наружный, биметалл, 305м

    Код товара: 16118 Нет в наличии

    2 730грн.

    Материал проводника: медь-алюминийДиаметр проводника: 0,50 ммКоличество пар: 4Оболочка: полиэтилен (ПЭ)Категория: 5еЦвет: черный

Одним из параметров деления витой пары на виды является наличие экрана. Экранирование в витой паре необходимо в тех случаях, когда сигнал в проводниках нужно защитить от внешних и внутренних помех. Источником внешних влияний становятся мощные электрические приборы, и в роли защиты от подобных влияний чаще всего выступает фольга. Слой фольги размещается под внешней оболочкой, защищая проводники от электромагнитных излучений – такой тип витой пары обозначается как FTP. Но негативные влияния могут приходить не только из внешних источников. Даже между парами в одном кабеле могут возникать перекрестные помехи. Для минимизации этих помех защитный экран оборачивается и вокруг всех скрученных проводников сразу, и для каждой пары по отдельности. Данный тип кабеля описывает аббревиатура S/FTP. Неэкранированная витая пара, предназначенная для прокладки вне зоны каких-либо излучений, сокращенной обозначается UTP. Это самый простой и дешевый тип кабеля витая пара.

Витая пара 5е и 6 категорий состоит из четырех скрученных пар, существуют и другие варианты. В зависимости от объемов передаваемых данных и предназначения можно использовать кабель из 25, 50, 500 и даже 1000 пар. Существуют разные варианты цвета кабелей витых пар, но самыми распространенными уже на протяжении многих лет являются серый, черный или белый.

✓ Читать больше статей о витой паре

✓ Страницы по теме: “Витая пара”

Классификация кабелей с медной витой парой

Как мы все знаем, существует два типа среды передачи данных, доступных на рынке: медная витая пара и оптоволоконные кабели . Мы хотим использовать оба этих кабеля в среде центра обработки данных в зависимости от применимости. Кабель с витой парой — это кабель, который используется для телефонной связи и большинства современных сетей Ethernet. Пара проводов образует цепь, которая может передавать данные. Пары скручены для защиты от перекрестных помех, шума, создаваемого соседними парами. Я считаю, что это действительно имеет смысл и для вас, верно? Давайте разберемся с их применением в среде центра обработки данных.

Выбор кабелей для операции центра обработки данных в основном основан на критериях ниже,

·

Требуется полоса пропускания

·

Общая длина канала

·

Типы трансивера

·

. Вопросы будущего роста

Поскольку мы знаем, что основной функцией витых пар является предотвращение перекрестных помех и помех, в этой области существуют некоторые технологические достижения, которые помогут вам выбрать кабель. Это улучшение основано на экранированных и неэкранированных решениях.

Шум и кросс подавление разговоров кабелей витой пары

Основным назначением и созданием кабелей витой пары являются их возможности для подавления шума и перекрестных помех по своей конструкции. Давайте поймем, что во-первых, основной принцип. Пара проводов образует цепь, которая может передавать данные. Когда электрический ток течет по проводу, он создает небольшое круговое магнитное поле вокруг провода. Когда два провода в электрической цепи расположены близко друг к другу вместе их магнитные поля прямо противоположны друг другу. Таким образом два магнитных поля компенсируют друг друга. Они также отменяют любые внешние магнитные поля. Скручивание проводов может усилить эффект подавления. С использованием отмену вместе с скручиванием проводов, проектировщики кабеля могут эффективно обеспечить самоэкранирование пар проводов в сетевой среде.

Давайте подробно рассмотрим различные типы медных витых пар. В соответствии с международным стандартом ISO/IEC 11801:200 для обозначения того или иного типа кабеля следует использовать специальную кодовую букву.


Здесь вы можете увидеть различные краткие названия, которые помогут вам легко понять следующие типы кабелей. Давайте рассмотрим каждый из них подробно.

  UTP или U/UTP (неэкранированная витая пара)

Само название говорит о том, что вокруг него нет экранов для предотвращения электромагнитной среды. Это самый распространенный кабель CAT 6, который мы видим в наши дни. Кабель UTP состоит из пар скрученных вместе проводов. Стандартная конструкция кабелей с витой парой в определенной степени обеспечивает некоторую электромагнитную совместимость, и это является единственной защитой от электромагнитных сигналов.

Экранированная витая пара (STP)

Возможно, вы видели, что одним из критериев выбора сетевого кабеля в центре обработки данных являются факторы окружающей среды. Итак, какие факторы могут привести к этому?

Одним из основных факторов, который может повлиять на передачу данных или повредить ее, являются электромагнитные помехи. Электромагнитные помехи или радиочастотные помехи — это когда электромагнитное поле прерывает или ухудшает нормальную работу электронного устройства. Такие помехи в небольших масштабах создаются предметами повседневного обихода, начиная от сотовых телефонов и заканчивая флуоресцентными лампами. Крупные источники помех, такие как средства телекоммуникационной связи, аэропорты или электрические железные дороги, могут создавать помехи для серверов центра обработки данных и сетевых устройств, если они находятся в непосредственной близости.

Есть несколько способов предотвратить эти электромагнитные помехи на всех платформах, давайте рассмотрим меры, которые мы можем принять в сетевых кабелях. Следовательно, выбор медных кабелей с витой парой может осуществляться в соответствии с вашей средой.

F/UTP   (FTP)

Как видно из букв, общий экран из фольги (F) с неэкранированными витыми парами (UTP) является структурой этого кабеля. Эти кабели имеют общее внешнее экранирование из алюминиевой фольги, что является основной защитой от внешних помех.

SF/UTP

Как общий экран из оплетки (S), так и экран из фольги (F) с неэкранированными витыми парами (UTP). Этот кабель также иногда называют кабелем STP. Экранирование этого кабеля состоит из двух слоев: внутренний слой из алюминиевой фольги и второй (внешний) из луженой медной оплетки.

U/FTP

Без общего экрана или оплетки (U) с витыми парами, экранированными фольгой (FTP).

Такая конструкция кабеля означает, что каждая пара имеет свой индивидуальный экран без общего экрана. Помимо внешних внешних помех, этот способ экранирования также предотвращает перекрестные помехи в кабеле между парами. Этот тип экранированного кабеля обычно используется в приложениях CAT 6 и выше, а также в приложениях 10GBaseT.


F/FTP

Общий экран из фольги (F) с витыми парами, экранированными из фольги (FTP).

Этот кабель имеет как общее экранирование, так и индивидуальное экранирование для каждой пары из алюминиевой фольги. Такое двойное экранирование обеспечивает максимальную защиту от помех. Подобно кабелям F/UTP, эти экранированные кабели обычно используются в приложениях 10GBaseT.

S/FTP

Общий плетеный экран (S) с витыми парами, экранированными фольгой (FTP).

Здесь кабель с индивидуальным экраном каждой пары из алюминиевой фольги и общим экраном из луженой медной оплетки. Такая конструкция сочетает в себе все преимущества обоих экранированных типов и обеспечивает отличную защиту на всех частотах. Применяется в категориях 6А, 7, 7А и 8. Кроме того, такое экранирование полезно в том случае, если рядом с силовым кабелем проложена витая пара.



В заключение вы узнали о различных типах кабелей, которые вы можете выбрать, чтобы избежать электромагнитных помех. Вы должны выбрать кабель в соответствии с вашей средой, понимая, как далеко вам нужно его выбрать. Добавлю, что кабель витая пара еще долгое время будет актуальным и востребованным, несмотря на то, что технологии передачи данных стремительно развиваются день ото дня и предъявляют к кабельным линиям все более жесткие требования. За последние несколько лет производительность витой пары увеличилась в несколько раз. Сегодня индустрия уже находится в процессе разработки витой пары, способной передавать данные со скоростью 100 Гбит/с.


Есть комментарий или замечания? Давайте расти вместе. Не стесняйтесь комментировать.



Типы кабелей Ethernet |Типы сетевых кабелей | Категории кабелей витой пары

от Waqas Azam

Категории кабелей Ethernet

Ethernet — это технологии, обеспечивающие спецификации уровня 2 (канальный уровень) и уровня 2 (физический) для управления доступом к общая сетевая среда. Она стала доминирующей технологией, используемой в сетях LAN.

Различный тип кабелей Ethernet:

.

  • Волоконно-оптический кабель
  • Коаксиальный кабель:

    Коаксиальный кабель состоит из одного провода и обычно окружен изоляцией, металлическим экраном. Этот экран помогает защитить коаксиальный кабель от электромагнитных помех, затухания, снижения мощности и качества сигнала. Электромагнитные помехи могут создавать балласты люминесцентных ламп, микроволновые печи, сотовые телефоны и радиопередатчики.

    Коаксиальный кабель обычно используется для прокладки телевизионного кабеля.

      Два типа коаксиального кабеля :

    • Тонкий коаксиальный кабель
    • Толстый коаксиальный кабель

    Тонкий коаксиальный кабель поддерживает больший диаметр и большее экранирование. Однако тонкий коаксиальный кабель менее гибкий по сравнению с тонким, поэтому работать с тонким коаксиальным кабелем сложнее.

    Отвод-вампир используется для физического подключения устройств к толстой сети, а разъем BNC используется для тонкой сети.

    Витая пара:

    Витая пара обычно состоит из четырех или восьми проводов в пластиковом корпусе. В витой паре провода в паре скручены друг вокруг друга, чтобы уменьшить помехи, такие как перекрестные помехи. Витая пара — самый известный кабель Ethernet. Витая пара бывает двух типов:

    • Неэкранированная витая пара
    • Экранированная витая пара

    Экранированная витая пара считается более устойчивой к электромагнитным помехам, однако все типы витой пары страдают от большего затухания сигнала по сравнению с коаксиальным кабелем.

    Типы витой пары:

    Существуют следующие типы или категории витой пары.

    • Категория 3 или Cat3: Этот кабель с витой парой имеет три витка на дюйм.
    • Cat5 : Этот кабель с витой парой имеет пять витков на дюйм.
    • Cat5e : Как и Cat5, этот кабель также имеет пять витков на дюйм, но все пары также скручены друг с другом.
    • Cat6: шесть витков на дюйм, с улучшенной изоляцией. частота передачи = 250 МГц
    • Cat6e: То же, что и cat6, но с удвоенной частотой передачи до 500 МГц. Cat6 – 250 МГц

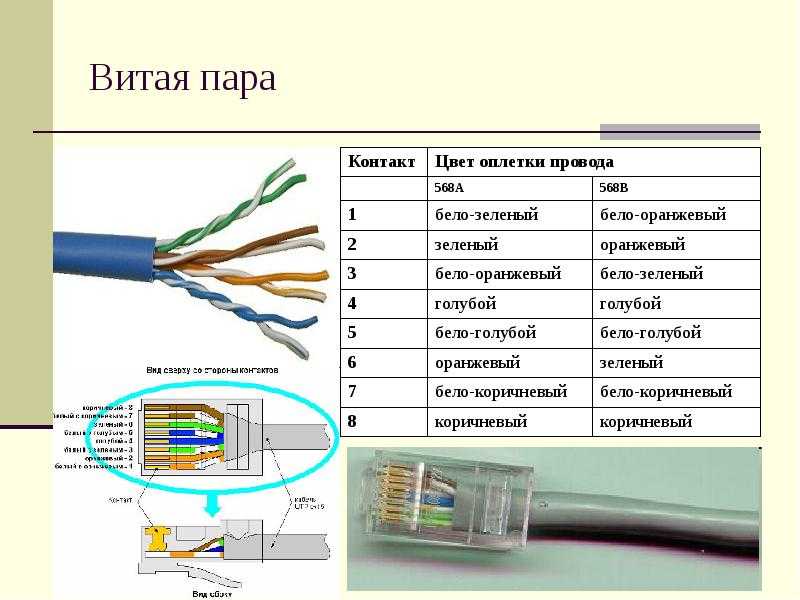

    Разъем RJ45 используется для подключения устройства к кабелю витой пары.

    Волоконно-оптический кабель:

    Волоконно-оптический кабель использует стеклянные волокна для передачи данных. Дата в оптоволоконном кабеле путешествует в виде света. Волоконно-оптический кабель содержит пучок стеклянных волокон, каждое волокно способно передавать сообщения в виде световых волн.

    Ethernet поддерживает две спецификации волокна:

    Одномодовое волокно:

    Одномодовое волокно состоит из очень маленькой стеклянной сердцевины, пропускающей только один световой луч для передачи данных. Это значительно снижает затухание и дисперсию светового сигнала. Одномодовое волокно поддерживает высокую пропускную способность на очень больших расстояниях, часто в несколько километров.

    Многомодовое волокно:

    Многомодовое волокно состоит из сердцевины большего размера, которая позволяет проходить свету нескольких мод.
