Что представляет собой микросхема TL494. Какие основные характеристики имеет этот ШИМ-контроллер. Для чего применяется TL494 в импульсных источниках питания. Как правильно подключить и настроить TL494 в схеме.
Основные характеристики ШИМ-контроллера TL494
TL494 — это широко распространенный ШИМ-контроллер для импульсных источников питания. Он обладает следующими ключевыми характеристиками:
- Напряжение питания: от 7В до 40В
- Максимальная рабочая частота: 300 кГц
- Выходной ток: до 200 мА
- Встроенный генератор пилообразного напряжения
- Два компаратора для формирования ШИМ-сигнала
- Возможность работы в однотактном и двухтактном режимах
- Встроенный источник опорного напряжения 5В
- Регулировка «мертвого времени»
- Возможность мягкого старта
Благодаря этим характеристикам TL494 позволяет реализовать практически любую топологию импульсного источника питания мощностью до нескольких сотен ватт.
Области применения микросхемы TL494
- Импульсные блоки питания компьютеров и другой электроники
- Источники бесперебойного питания (ИБП)
- Преобразователи напряжения DC-DC
- Инверторы
- Зарядные устройства
- Драйверы светодиодов
- Системы управления электродвигателями
Универсальность и надежность делают TL494 одним из самых популярных ШИМ-контроллеров для построения импульсных преобразователей различного назначения.
Принцип работы ШИМ-контроллера TL494
Основные функциональные блоки TL494:
- Генератор пилообразного напряжения
- Два компаратора для формирования ШИМ-сигнала
- Триггер для работы в двухтактном режиме
- Усилители ошибки для стабилизации выходного напряжения
- Схема ограничения максимальной скважности
- Выходные каскады для управления силовыми транзисторами
Пилообразное напряжение с генератора поступает на компараторы, где сравнивается с сигналом обратной связи. В результате на выходе формируются ШИМ-импульсы, длительность которых зависит от выходного напряжения преобразователя. Это обеспечивает его стабилизацию.

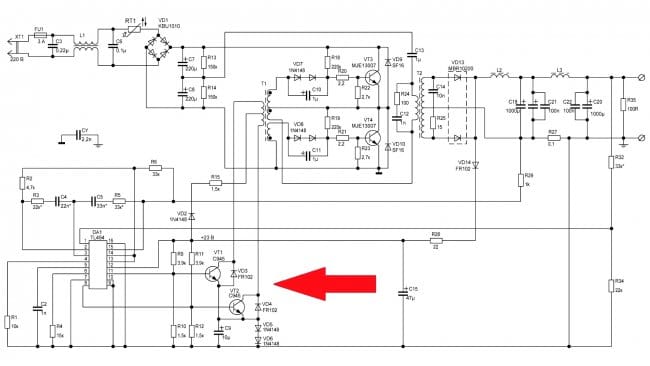

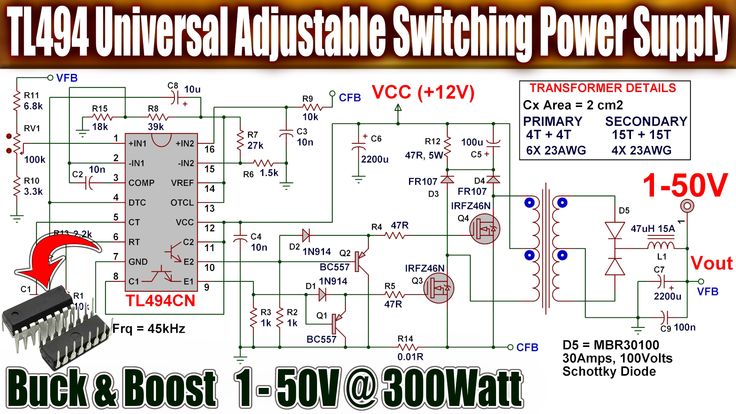

Схема включения TL494 в импульсном блоке питания
Типовая схема включения TL494 в однотактном преобразователе выглядит следующим образом:
- Вывод 1 (1IN+) и 2 (1IN-) — входы первого усилителя ошибки
- Вывод 3 (FB) — вход обратной связи
- Вывод 4 (DTC) — регулировка «мертвого времени»
- Вывод 5 (CT) — подключение времязадающего конденсатора
- Вывод 6 (RT) — подключение времязадающего резистора
- Вывод 7 (GND) — общий провод
- Вывод 8 (C1) и 11 (C2) — коллекторы выходных транзисторов
- Вывод 9 (E1) и 10 (E2) — эмиттеры выходных транзисторов
- Вывод 12 (VCC) — напряжение питания
- Вывод 13 (OUT CTRL) — выбор режима работы
- Вывод 14 (REF) — выход источника опорного напряжения
- Вывод 15 (2IN-) и 16 (2IN+) — входы второго усилителя ошибки
Такое подключение позволяет реализовать все основные функции ШИМ-контроллера в импульсном преобразователе.
Настройка и оптимизация работы TL494
Для оптимальной работы TL494 в схеме импульсного источника питания необходимо правильно выбрать и настроить следующие параметры:
- Частота преобразования (выбор R и C генератора)
- Максимальная скважность (подбор резистора на выводе 4)
- Коэффициент усиления в цепи ОС (подбор резисторов делителя)
- Порог срабатывания защиты по току (выбор токового шунта)
- Мягкий старт (подключение конденсатора к выводу 3)
Правильная настройка этих параметров обеспечит стабильную и эффективную работу преобразователя на базе TL494 во всех режимах.
Преимущества TL494 перед аналогами
ШИМ-контроллер TL494 имеет ряд преимуществ по сравнению с аналогичными микросхемами:
- Высокая универсальность и гибкость настройки
- Наличие всех необходимых функциональных блоков
- Возможность работы на высоких частотах (до 300 кГц)
- Низкая стоимость и доступность
- Высокая надежность, проверенная временем
- Наличие аналогов от разных производителей
- Большое количество готовых схемных решений
Эти преимущества делают TL494 оптимальным выбором для большинства применений в импульсных преобразователях средней мощности.
Типовые неисправности и методы их устранения
При работе с TL494 могут возникать следующие типовые проблемы:
- Отсутствие запуска генератора — проверить цепи R и C
- Нестабильность выходного напряжения — настроить цепь ОС
- Перегрев силовых транзисторов — увеличить «мертвое время»
- Выход из строя выходных каскадов — заменить микросхему
Большинство неисправностей можно устранить путем проверки обвязки и при необходимости замены самой микросхемы TL494.
Современные альтернативы TL494
Несмотря на популярность, TL494 имеет ряд современных альтернатив с улучшенными характеристиками:
- UCC28C4x — более высокочастотные контроллеры
- UC384x — с расширенным набором функций защиты
- LM5x4x — со встроенными силовыми ключами
- TPS4xxx — программируемые цифровые контроллеры
Эти микросхемы позволяют создавать более эффективные и функциональные импульсные преобразователи. Однако TL494 по-прежнему остается оптимальным выбором для многих применений благодаря простоте и надежности.
Tl494 распиновка
Если блок питания вашего компьютера вышел из строя, не спешите расстраиваться, как показывает практика, в большинстве случаев ремонт может быть выполнен своими силами. Прежде чем перейти непосредственно к методике, рассмотрим структурную схему БП и приведем перечень возможных неисправностей, это существенно упростит задачу. Для проведения ремонта нам также понадобится знать распиновку главного штекера БП main power connector , она показана ниже. Сделать это можно при помощи обычной перемычки. Заметим, что у некоторых устройств цветовая маркировка может отличаться от стандартной, как правило, этим грешат неизвестные производители из поднебесной. Необходимо предупредить, что включение импульсных БП без нагрузки существенно сокращает их срок службы и даже может стать причиной поломки.
Поиск данных по Вашему запросу:
Tl494 распиновка
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- TL494, что это за «зверь» такой?
- Контроллер ШИМ импульсного блока питания TL494
- TL494 ШИМ — КОНТРОЛЛЕР
- TL494 схема
- Распиновка шим-контроллеров 2003, lpg-899 с напряжением
- Микросхема TL494
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Описание принципа работы ШИМ контроллера TL494
TL494, что это за «зверь» такой?
Усилитель ошибки выдает синфазное напряжение в диапазоне от —0,3… Vcc-2 В.
Встроенная схема контролирует каждый выход и запрещает выдачу сдвоенного импульса в двухтактном режиме. Приборы, имеющие суффикс L, гарантируют нормальную работу в диапазоне температур -—5…85С, с суффиксом С гарантируют нормальную работу в диапазоне температур 0…70С.
Микросхема TL представляет из себя ШИМ-контролер импульсного источника питания, работающий на фиксированной частоте, и включает в себя все необходимые для этого блоки. Встроенный генератор пилообразного напряжения требует для установке частоты только двух внешних компонентов R и С. Частота генератора определяется по формуле:.
Модуляция ширины выходных импульсов достигается сравнением положительного пилообразного напряжения, получаемого на конденсаторе С, с двумя управляющими сигналами см временную диаграмму.
Это происходит только в течение того времени, когда амплитуда пилообразного напряжения выше выше амплитуды управляющих сигналов. Следовательно повышение амплитуды управляющих сигналов вызывает соответствующее линейное уменьшение ширины выходных импульсов.
Под управляющими сигналами понимаются напряжения производимые схемой регулировки мёртвого времени вывод 4 , усилители ошибки выводы 1, 2, 15, 16 и цепью обратной связи вывод 3. Увеличит длительность мертвого времени на выходе, можно подавая на вход регулировки мертвого времени вывод 4 постоянное напряжение в диапазоне ШИМ-компаратор регулирует ширину выходных импульсов от максимального значения, определяемого входом регулировки мертвого времени, до нуля, когда напряжение обратной связи изменяется от 0,5 до 3,5В.
Оба усилителя ошибки имеют входной диапазон синфазного сигнала от —0,3 до Vcc-2,0 В и могут использоваться для считывания значений напряжения или тока с выхода источника питания.
В такой конфигурации усилитель, требующий минимального времени для включения выхода, является доминирующим в петле управления. Во время разряда конденсатора С на выходе компаратора регулировки мертвого времени генерируется положительный импульс, который тактирует триггер и блокирует выходные транзисторы Q1 и Q2.
Если на вход выбора режима работы подается опорное напряжение вывод 13 , триггер непосредственно управляет двумя выходными транзисторами в противофазе двухтактный режим , а выходная частота равна половине частоты генератора. Это желательно, когда трансформатор имеет звенящую обмотку с ограничительным диодом, используемым для подавления переходных процессов.
Если в однотактном режиме требуются большие токи, выходные транзисторы могут работать параллельно. Для этого требуется замкнуть на землю вход выбора режима работы ОТС, что блокирует выходной сигнал от триггера.
Выходная частота в этом случае будет равна частоте генератора. Микросхема TL имеет встроенный источник опорного напряжения на 5,0В, способный обеспечить вытекающий ток до 10мА для смещения внешних компонентов схемы.
Хостинг от uCoz.
Контроллер ШИМ импульсного блока питания TL494
Микросхема TL представляет собой ШИМ — контроллер, отлично подходящий для построения импульсных блоков питания различной топологии и мощности. Может работать как в однотактном, так и в двухтактном режиме. Отечественным ее аналогом является микросхема КРЕУ4. Если просто посмотреть на обозначения выводов, становится ясно, что данная микросхема имеет довольно широкие возможности для регулировки.
Внешний вид и цоколёвка микросхемы ШИМ-контроллера TL Узел управления состоит из, собственно, микросхемы с небольшим количеством.
TL494 ШИМ — КОНТРОЛЛЕР
Microsmart www. Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь. Новости: Hello, Microsmart! Начало Помощь Вход Регистрация. Страницы: Livemaker Администратор Сообщений: www.

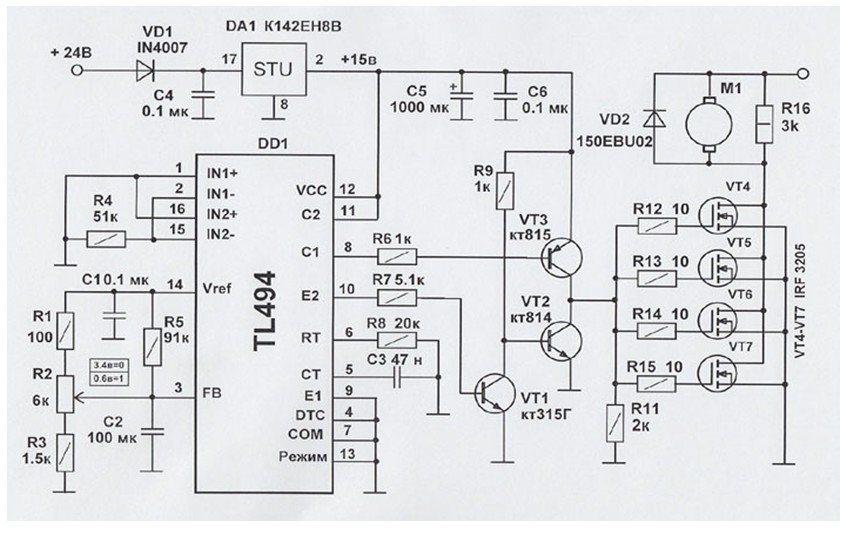

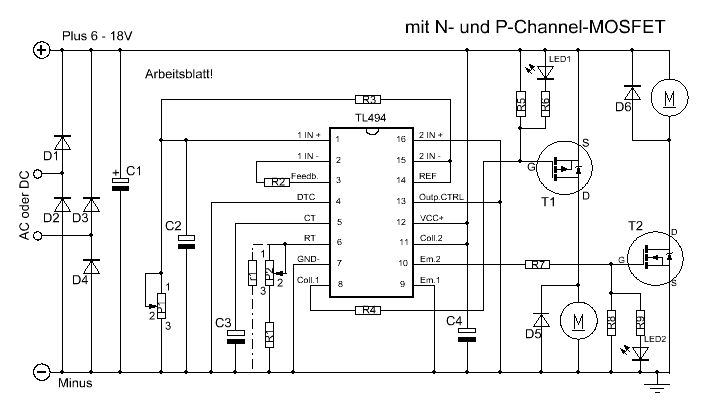

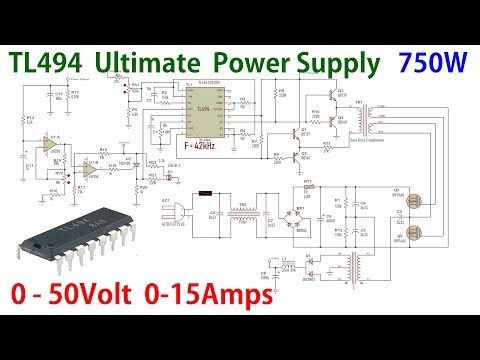

TL494 схема
TL Texas Instruments — это наверное самый распространённый ШИМ-контроллер, на базе которого создавалась основная масса компьютерных блоков питания, и силовые части различных бытовых приборов.
Да и сейчас эта микросхема довольно популярна среди радиолюбителей, занимающихся построением импульсных блоков питания. Кроме того ещё разные зарубежные фирмы выпускают данную микросхему с разными названиями. Всё это одна и та же микросхема.
Dell Vostro LAP — Не включался, после замены шим сдохла и шим и ещё что-то Имеется бук бп в защиту не уходил, но ни на что не реагировал.
Распиновка шим-контроллеров 2003, lpg-899 с напряжением
Подскажите пожалуйста, может это её рабочий режим? Моя история: брат решил помыть БП Huntkey ватт, но не досушил. Естественно он взорвался Вылетели 2sc, заменил на , также резисторы 2 Ом. БП работать отказывается Решил продолжить поиски сгоревших элементов: нашёл пробитый транзистор c заменил оба на с работающий усилителем на управляющий трансформатор силовых транзисторов.
Микросхема TL494
Основные характеристики аудио микросхемы регулятора TL смотри в даташите, по ссылке выше:. Этот преобразователь достаточно мощный и его можно применить для питания паяльника, болгарки, микроволновки и прочих устройств.
Но не забываем о том, что рабочая частота его не 50 Герц. Первичная обмотка трансформатора наматывается 7-ю жилами сразу, проводом диаметром 0,6мм и содержит 10 витков с отводом от середины растянутая по всему ферритовому кольцу. После намотки, обмотку изолируем и начинаем наматывать повышающую, тем же проводом, но уже 80 витков. Силовые транзисторы желательно установить на теплоотводы. Если собрать схему преобразователя правильно, то она должна заработать сразу же и настройки не требует.
В этой статье мы подробно рассмотрим работу ШИМ контроллера TL, обратной связи и пробежимся по модернизации схемы БП и.
Немецкое издание Planet 3DNow! Эрик Ван Бёрден Eric van Beurden , один из модераторов Компании, сделавшие ставку на выпуск своих чипов по прогрессивной технологии с нормами 7 нм, могут в ближайшем будущем столкнуться с серьёзными проблемами. Недавно выяснилось, что главный контрактный производитель
Jun Log in No account? Create an account. Remember me. Facebook Twitter Google.
Как проверить микросхему ШИМ-контроллера TL ka glooch July 24th, Вчера дошли руки до практического изучения этого, самого распространенного до недавнего времени, на сегодняшний момент технологии пошли дальше ШИМ-контроллера.
Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок.
Хочу поделиться схемой инвертора 12 В — В. Схема проверена, можно смело собирать. Схема достаточно проста, не содержит редких и малодоступных компонентов, собрать её сможет любой желающий. Вместо импортной микросхемы TL можно использовать отечественный аналог ЕУ4. В данном инверторе используется готовый высокочастотный понижающий трансформатор из БП компьютера, но в нашем преобразователе он станет наоборот повышающим. Обычно, такие трансформаторы отличаются только габаритами, а их расположение выводов совпадает.
Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео.
Схемотехника блоков питания персональных компьютеров. Часть 3.
Первые две статьи цикла «Схемотехника блоков питания персональных компьютеров»:
- Часть 1. Принцип работы импульсного блока питания. Сетевой выпрямитель и фильтр;
- Часть 2. Высокочастотный преобразователь (инвертор).
Узел управления импульсного блока питания выполняет много важных функций:
Во-первых, формирование прямоугольных импульсов с их последующим усилением для управления мощными транзисторами высокочастотного преобразователя;
Во-вторых, стабилизация выходных напряжений.
«Сердцем» узела управления является ШИМ-контроллер TL494CN. Аналогами этой микросхемы являются DBL494, KIA494AP, KA7500, MB3759, IR3MO2 и наша отечественная КР1114ЕУ4.
Узел управления состоит из, собственно, микросхемы с небольшим количеством дискретных элементов и промежуточного каскада, задачей которого, является усиление импульсов сформированных микроконтроллером до величины достаточной для управления мощными транзисторами высокочастотного преобразователя.
Далее на рисунке показана внутренняя структура микросхемы TL494CN.
В состав микросхемы входит задающий генератор пилообразного напряжения G1. Элементы C3 и R8 задают частоту следования импульсов. Затем импульсы поступают на инвертирующие входы схем сравнения (компараторов) А3 и А4.
Выходы компараторов объединяются на логический элемент 2ИЛИ (D1), то есть импульс на выходе элемента появится при наличии импульса на любом из входов. Далее импульсы поступают на счётный вход (С) триггера D2. Каждый приходящий импульс изменяет состояние триггера на противоположное. Далее через логический элемент 2И (D3, D4) импульсы приходят на логический элемент 2ИЛИ-НЕ (D5, D6). Благодаря конфигурации схемы импульсы появляются поочерёдно на выходах элементов D5 и D6, а, следовательно, и на базах транзисторов V3 и V4, что и требуется для работы двухтактной схемы.
Если высокочастотный преобразователь выполнен по однотактной схеме, то 13 вывод микросхемы соединяют с корпусом и импульсы на выходах D5 и D6 появляются одновременно.
Схема сравнения А1 представляет собой формирователь-усилитель сигнала ошибки в схеме стабилизации выходного напряжения. +5V через делитель из резисторов R1,R2 поступает на один из входов. На другой вход (вывод 2) через регулируемый делитель подаётся эталонное напряжение, которое вырабатывает встроенный в микросхему стабилизатор А5.
Выходное напряжение А1 пропорционально разности входных напряжений. Оно задаёт порог срабатывания компаратора А4, то есть скважность импульсов на его выходе. Величина выходного напряжения вторичных источников питания зависит от скважности импульсов. В результате получается замкнутая в кольцо система автоматического сравнения и регулирования выходного напряжения. Компаратор А3 предназначен для формирования паузы между импульсами на выходе элемента 2ИЛИ (D1).
Минимальный порог срабатывания компаратора А3 задан источником напряжения GV1. Если напряжение на выводе 4 микросхемы растёт, длительность паузы так же увеличивается, а максимальное выходное напряжение источника питания уменьшается.
Поскольку амплитуда импульсов на входах всех выпрямителей изменяется одинаково, стабилизация с помощью широтно-импульсной модуляции любого из выходных напряжений, стабилизирует и все остальные. В данном случае стабилизируемым напряжением является +5V.
Следует отметить, что определение и точная локализация неисправности ШИМ-контроллера, это самая сложная процедура при ремонте импульсного блока питания своими силами. Для этого необходим лабораторный источник питания и главное двухлучевой или двухканальный осциллограф. И если после проверки всех элементов блока питания, что в принципе не сложно, блок всё же «плывёт», то лучше заменить микросхему TL494CN на заведомо исправную, тем более что стоимость её весьма невысока.
НазадДалее
Главная » Мастерская » Текущая страница
TL494 Лист данных — Контроллер цепи управления ШИМ
Опубликовано от Pinout
Номер детали: TL494
Функция: 40 В, 0,2 А, 300 кГц, ШИМ-контроллер
Упаковка: SOIC, PDIP, SOP, TSSOP 16-контактный тип
Производитель: Texas Instruments
Описание:
ШИМ-контроллер 40 В, 0,2 А, 300 кГц.
Устройство TL494 включает в себя все функции, необходимые для создания схемы управления с широтно-импульсной модуляцией (ШИМ) на одном кристалле. Разработанное в первую очередь для управления источником питания, это устройство обеспечивает гибкость адаптации схемы управления источником питания к конкретному приложению.
Устройство TL494 содержит два усилителя ошибки, встроенный регулируемый осциллятор, компаратор управления мертвым временем (DTC), триггер управления импульсным управлением, 5-вольтовый регулятор с точностью 5% и выходной сигнал. цепи управления.
Распиновка
Характеристики:
1. Полная схема управления мощностью ШИМ
2.
Свободные выходы для 200-мА стока или источника тока Внутренние схемы запрещают двойной импульс на любом выходе
Приложения:
1. Настольные ПК
2. Микроволновые печи
3. Блоки питания: AC/DC, изолированные, с PFC, > 90 Вт
4. Блоки питания для серверов
5. Солнечные микроинверторы
6. Стиральные машины: бюджетные и высококачественные
7. Электровелосипеды
8. Источники питания: переменный/постоянный ток, изолированные, без PFC, < 90 Вт
9. Питание: телекоммуникационные/серверные источники переменного/постоянного тока: Двойной контроллер: аналоговый
10. Детекторы дыма
11. Инверторы солнечной энергии
Официальная домашняя страница: https://www.ti.com/product/TL494
