Tny268 схема включения
А как создать БП под уже имеющуюся микросхему? Ничего сложного всё тоже самое только в программе «PI Expert» в меню «линейка продуктов» в выпадающем списке нужно выбрать «TOP switch» и дальше делать аналогично. Выбрать необходимые параметры и делать придерживаясь инструкций программы. На первичной примерно 0.
Поиск данных по Вашему запросу:
Tny268 схема включения
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простые схемы регуляторов тока.Содержание:
- Ремонт TV по-русски/форум: DVD DAEWOO DV-750S, аналог TNY268 — Ремонт TV по-русски/форум
- Энергосберегающие микросхемы
- TNY263-268
- Типовая схема включения микросхемы tny 268
- Импульсные блоки питания на микросхемах TinySwitch
- Как устроен блок питания, часть 4
- Типовая схема включения микросхемы tny 268
- Стабилизатор оборотов коллекторного двигателя 12В
Ремонт TV по-русски/форум: DVD DAEWOO DV-750S, аналог TNY268 — Ремонт TV по-русски/форум
В принципе все стандартно, схема по-даташиту. При мелкой ИИП на ir Здравствуйте! Ремонт ИИП для ноутбука Все доброго времени суток! Небольшой пролог: Пару месяцев назад у сестры не много поломался блок На их выходе присутствует 50 Гц-вый шум. Как так откуда. Не могу найти доступную Подгрузка холостого хода ИИП Интересует методика расчёта сопротивления нагрузочного резистора для подгрузки холостого хода Блоги программистов и сисадминов.
Vkontakte ,. Facebook , Twitter. Тесты Блоги Социальные группы Все разделы прочитаны. Просмотров Ответов Метки нет Все метки. Проблема такая. Но если подключаем устройство газовый сигнализатор , которому требуется 5 Вольт на микроконтроллер и 24 Вольта на повышающий DCDC преобразователь до 40 в для зарядки конденсатора мкф.
Итак при подключении сигнализатора к иип происходит просадка напряжении и сигнализатор не включается до тех пор пока конденсатор не зарядиться. Причем ток вроде бы не превышает токов которые написаны в даташите на трансформатор.
Почему так происходит? QA Эксперт. Поищите информацию по устройству компьютерных блоков питания. Такая схема предусматривает определенное приблизительно постоянное соотношение потребляемых по разным обмоткам токов, поскольку обратная связь взята только с одной. У Вас обратная связь для регулировки напряжения идет по 5В, а сильно нагружается 24В. При этом 24В на выходе проседает сильно, а 5В-нет. Сделаете обратную связь по 24В-будет держаться под нагрузкой 24, а остальные взлетят до небес в момент перегрузки 24В и выжгут ваш микроконтроллер.
Если сделать обратную связь от обоих линий, будет что-то среднее, 24 просядет 5В все равно повысится. Если потребление по разным шинам сильно разное и меняется по времени, то наверное надо делать два разных блока питания.
Или поставить по 24В гигантский конденсатор с токоограничительным резистором на зарядку. Он будет отдавать электроэнергию при старте вашего преобразователя. В дешевых комповых БП типичная проблема-обратная связь только по шине 5 В. Перегружают5 В-взлетает 12, и постепенно дохнут сидюки и HDD. На крайний случай сделайте обратную связь по 24 В, а 5 и 15 организуйте через КРЕНки, как в телевизорах.
Но нам надо 24 Вольта. Может, я лезу в область, в которой мало понимаю, но все же потерзаю вас вопросами. У первичной обмотки выводы местами не попутали? И сильно проседает? Похоже на перегрузку. Может стоить изменить цепочку обратной связи? Может чувствительность недостаточная? Вот нашел ссылку, может чем-нибудь поможет.
Может такой перегрузки не было? Сообщение от Dytitomt. Сообщение от Зипаражец. Сообщение от hordikor. Проверить просто: 1. Вывод ясен. Варианты — ставить более мощную TNY , она быстрее зарядит конденсатор. С этой TNY либо ограничить заряд конденсатора резистором, либо уменьшить конденсатор, кстати зачем такой большой — наверное чтобы хватило сработать реле при отключении питания?. Конечно могут быть разные варианты в вашей схеме, я бы убедился посмотрев осциллографом что творится на выходе TNY при включении.
И более мощная будет срабатывать на кз от кондёра, а потом перезапускаться по раз. Более мощную ставить смысла нет. При заряде конденсатора, ток в первый момент стремится к бесконечности на конденсаторе практически короткое замыкание , а потом очень быстро снижается. Измерение среднего тока не показывает реальной картины. В стартовый момент конденсатор большой емкости перегружает преобразователь, ставьте токоограничительный резистор либо стабилизатор тока, как советует Johmmy, либо дроссель он выполнит роль токоограничительного резистора при старте.
Dytitomt, какие средства измерения имеются? Сообщение от Johmmy Проверить просто: либо уменьшить конденсатор, кстати зачем такой большой — наверное чтобы хватило сработать реле при отключении питания?. Ток мерил во время включения Хотя может просто пиковый не показыват. И еще вопрос про обмотку AUX в трансформаторе. Для чего она нужна и возможно поэтому ничего не работает? Спасибо всем за ответы. Неиспользуемые выходы трансформатора.
Answers Эксперт. Реклама — Обратная связь. Регистрация Восстановить пароль. Все разделы прочитаны. Ответов 20 Метки нет Все метки Здравствуйте.
Что значит такую-же схему? Добавив выход 24В вы добавили нагрузку TNY, и в момент заряда мкф возрастает ток через TNY и она его ограничивает чтобы не сгореть, точнее просто пропускает такты, соответственно падает мощность и напряжение на 24В и остальных обмотках — у вас же один трансформатор, коэффициент трансформации никто не отменял.
Сообщение от Зипаражец Может, я лезу в область, в которой мало понимаю, но все же потерзаю вас вопросами. Я буду рад ответить на вопросы, так как сам хочу разобраться. Нет не перепутал, этот этап уже пройден 2. На 24 вольт тоже колебания. Хотя может просто пиковый не показыват Дело в том что, когда мерили ток со старым, линейным трансформатором на 24 Вольт.
Сообщение от hordikor Сообщение от Dytitomt пробовали такую же схему, но трансформатор был PNL на два выхода 5В, 12, мощностью 5 Вт. Скорее всего так и есть. Тогда какой выход можно придумать из этого? PI ixpirt вообще советует TNY В стартовый момент конденсатор большой емкости перегружает преобразователь, ставьте токоограничительный резистор либо стабилизатор тока, как советует Johmmy, либо дроссель он выполнит роль токоограничительного резистора при старте 0.
Непонятно, это при подключении нагрузки, которую Вы указывали в начале темы- газовый сигнализатор , которому требуется 5 Вольт на микроконтроллер и 24 Вольта на повышающий DCDC преобразователь до 40 в для зарядки конденсатора мкф?
Попробуйте для испытаний нагрузить только регулируемую цепь 5В и проверить, как держатся 5В под нагрузкой. По даташиту на транс 1,5А. Вот как минимум до этого и нагрузить, чтобы проверить нагрузочную способность и цепь обратной связи. Интересно было бы посмотреть, что за DCDC преобразователь до Нагружали той же схемой, которой и Ваш на 24В? А какие напряжения снимали? Вы писали, что там 5 и 12 В. А PL включали вместо данного транса в абсолютно такую же схему, именно в эту схему сняв ваш транс или в немного другую?
Хотя может просто пиковый не показыват Это в какой цепи ток? Сообщение от Johmmy И более мощная будет срабатывать на кз от кондёра, а потом перезапускаться по раз. С более мощной просто быстрее запустится. Ток заряда ведь не бесконечен как здесь пишут : а ограничен сопротивлением трансформатора, проводов, и выхода TNY, может быть с более мощной время заряда будет в пределах долей секунд — никто и не заметит, как это и происходит в любом источнике.
Но я бы всё-таки вначале убедился что проблема именно в зарядке конденсатора. Сообщение от hordikor Проверить просто: либо уменьшить конденсатор, кстати зачем такой большой — наверное чтобы хватило сработать реле при отключении питания?. Да, вы правы для закрытия клапана, при выключении питания.
Значит как все происходит.
Энергосберегающие микросхемы
Логин или эл. Войти или Зарегистрироваться. Авторизация Логин или эл. Блок питания на TinySwitch Силовая электроника. Для зарядника для шуруповерта потребовался блок питания В с выходным током 0. Что ж, требованиям опять-таки больше всего удовлетворяет импульсник, так что вперед! После изрядного количества экспериментов, в которых питальники грелись, пускали Хоттабыча либо не выдавали нужной мощности пришлось-таки почитать Семенова : В результате определилась топология флайбэк и основа — микросхема из серии TinySwitch II фирмы Power Integrations PI.
Примерная схема и чертёж печатной платы приведены ниже. tny с печатной платой tnypn схема включения [ Что это? ].
TNY263-268
Микросхемы этой серии представляют собой обратноходовой преобразователь и имеют выходную мощность от 1 до 20 Вт. Данные, приведенные в таблице ниже, указаны в случае размещения микросхемы в закрытом корпусе блока питания без радиатора. Режим работы — на пороге срабатывания тепловой защиты. При использовании теплоотвода это значение будет в полтора-два раза выше указанного. Назначение серии — подпитка аппаратуры в ждущем режиме, блоки питания маломощных электронных устройств и зарядка их аккумуляторов. Метки: интегральный стабилизатор , преобразователь , стабилизатор. Рекомендуемый контент. Назначение серии — […]. Справочные данные Варисторы, супрессоры, разрядники Динамические головки, звуковые излучатели, микрофоны Диоды, стабилитроны, варикапы, сборки, столбы Индикаторы вакуумные, ЖК Интегральные стабилизаторы, регуляторы Интегральные усилители НЧ Конденсаторы Люминесцентные, дуговые, импульсные лампы Микросхемы аналоговые Микросхемы цифровые Оптопары, фототранзисторы, фотодиоды, фоторезисторы, ИК приемники Резисторы, фоторезисторы Светодиоды, светодиодные матрицы Тиристоры, динисторы, симисторы Транзисторы импортные Транзисторы отечественные Трансформаторы Электрические двигатели Электромагнитные реле, твердотельные реле, переключатели, пускатели.

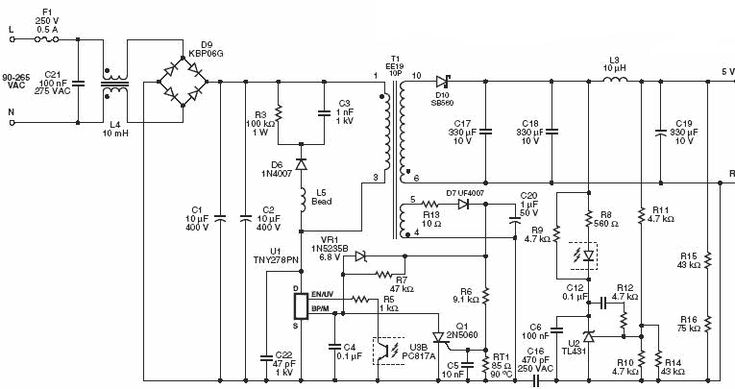

Типовая схема включения микросхемы tny 268
Дневники Файлы Справка Социальные группы Все разделы прочитаны. Здравствуйте всем. И потому прошу помощи и пояснения. А то с импульсными Б-П почти на ВЫ. Микросхема просто выстрелила снесло крышу и обрыв первичной силовой обмотки импульсного трансформатора.
При проектировании радиоэлектронных устройств конструктору приходится достаточно часто сталкиваться с разработкой блока питания.
Импульсные блоки питания на микросхемах TinySwitch
By Vovanchik , July 23, in Импульсные источники питания, инверторы. Знаний маловато, потому решил создать тему, где можно было бы задать некоторые вопросы, возможно и «глупые». Постараюсь описывать свои шаги подробно, если, уважаемые Профи, Вы можете что то подсказать и направить на путь истинный — был бы Вам благодарен Кроме того эта микросхема была в продаже в магазине. Вот Даташит на нее

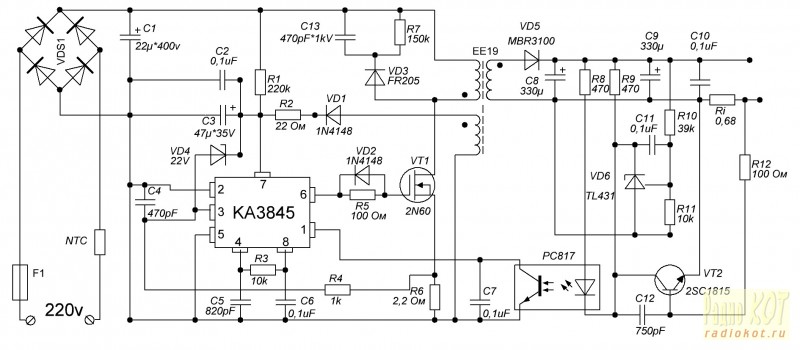

Как устроен блок питания, часть 4
Подобные источники питания имеют несколько разновидностей:. Расположение элементов ИП на этом модуле показано на рис. Аппаратная платформа EVO-II предусматривает различные конструктивные реализации, в качестве примера на рис. Рассмотрим подробнее структуру данной микросхемы и ее возможности. Питание для запуска и работы узлов в составе микросхемы поступает непосредственно с вывода DRAIN D , что исключает необходимость в дополнительной обмотке смещения импульсного трансформатора в составе ИП и связанной с ней схемы. Все приборы указанного семейства содержат схемы автоматического перезапуска и контроля входного напряжения. Схема автоматического перезапуска ограничивает выходную.
2) Можно ли заменить на TNY при данной схеме включения? 3) может кто поделится схемой блока управления??? или хотя.
Типовая схема включения микросхемы tny 268
Tny268 схема включения
