To 220 размеры. TO-220: размеры, характеристики и применение популярного корпуса для полупроводниковых приборов

Что такое корпус TO-220. Какие бывают разновидности TO-220. Каковы основные размеры и характеристики TO-220. Где применяется корпус TO-220. Какие преимущества у корпуса TO-220.

TO-220: особенности и преимущества популярного корпуса

TO-220 (Transistor Outline 220) — это стандартный корпус для полупроводниковых приборов, широко используемый в силовой электронике. Данный корпус был разработан для устройств, требующих эффективного отвода тепла.

Основные преимущества корпуса TO-220:

• Хороший теплоотвод благодаря металлическому фланцу
• Простота монтажа на радиатор
• Невысокая стоимость
• Широкая распространенность
• Возможность рассеивать мощность до 50-100 Вт (с радиатором)

Благодаря этим качествам TO-220 стал одним из самых популярных корпусов для силовых полупроводниковых приборов средней мощности.

Основные разновидности корпуса TO-220

Существует несколько основных вариантов исполнения корпуса TO-220:

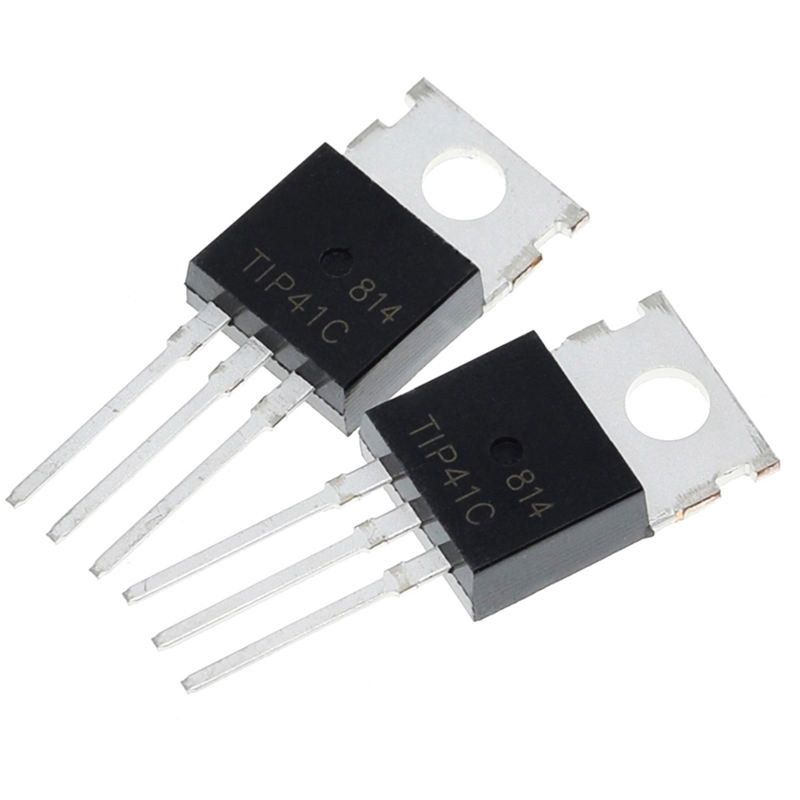

TO-220AB (TO-220-3)

Базовый вариант с тремя выводами. Металлический фланец электрически соединен с центральным выводом. Широко применяется для биполярных и полевых транзисторов, стабилизаторов напряжения.

TO-220AC (TO-220-2)

Двухвыводной вариант корпуса. Используется для некоторых типов диодов и тиристоров.

TO-220F (TO-220FP)

Трехвыводной вариант с изолированным металлическим фланцем. Удобен тем, что не требует изолирующей прокладки при монтаже на радиатор.

TO-220-5

Пятивыводной вариант корпуса. Применяется для интегральных стабилизаторов напряжения и некоторых типов силовых модулей.

Основные размеры корпуса TO-220

Типовые габаритные размеры корпуса TO-220:

• Высота: 15-19 мм
• Ширина: 10-11 мм
• Длина (с выводами): 16-18 мм
• Толщина: 4-5 мм
• Диаметр выводов: 0.8-1 мм

Точные размеры могут незначительно отличаться у разных производителей. Основные габариты стандартизированы для обеспечения взаимозаменяемости.

Области применения корпуса TO-220

Корпус TO-220 широко используется для следующих типов полупроводниковых приборов:

• Биполярные и полевые транзисторы средней и большой мощности
• Стабилизаторы напряжения и тока
• Силовые диоды
• Тиристоры
• Интегральные драйверы двигателей
• Импульсные стабилизаторы напряжения

Основные области применения — силовая электроника, источники питания, системы управления электродвигателями, автомобильная электроника.

Особенности монтажа корпуса TO-220

При монтаже корпуса TO-220 необходимо учитывать следующие особенности:

• Для эффективного теплоотвода требуется крепление на радиатор
• Между корпусом и радиатором желательно использовать теплопроводящую пасту
• Для TO-220AB нужна изолирующая прокладка, если радиатор не должен иметь электрического контакта с фланцем
• Выводы достаточно жесткие, при монтаже на плату их рекомендуется предварительно формовать
• Допустимый момент затяжки крепежного винта обычно не более 0.5-0.6 Нм

Правильный монтаж обеспечивает надежную работу и эффективный теплоотвод прибора в корпусе TO-220.

Тепловые характеристики корпуса TO-220

Тепловые характеристики — одно из ключевых преимуществ корпуса TO-220. Основные параметры:

• Тепловое сопротивление кристалл-корпус: 1-3 °C/Вт
• Тепловое сопротивление корпус-окружающая среда: 50-70 °C/Вт
• Тепловое сопротивление корпус-радиатор: 0.5-1 °C/Вт
• Максимальная температура кристалла: 150-175 °C

Эти характеристики позволяют эффективно отводить тепло от кристалла при правильном монтаже на радиатор. Без радиатора типовая рассеиваемая мощность составляет 1-2 Вт, с радиатором может достигать 50-100 Вт.

Сравнение TO-220 с другими корпусами

Как TO-220 соотносится с другими популярными корпусами для силовых полупроводников?

• TO-220 vs TO-126: TO-220 имеет лучший теплоотвод и допускает большую рассеиваемую мощность
• TO-220 vs TO-247: TO-247 крупнее и рассчитан на большую мощность, но и дороже
• TO-220 vs D2PAK: D2PAK удобнее для поверхностного монтажа, но имеет худший теплоотвод
• TO-220 vs TO-263: TO-263 компактнее, но уступает по тепловым характеристикам

TO-220 занимает промежуточное положение между маломощными и сверхмощными корпусами, что делает его оптимальным выбором для широкого круга применений.

Перспективы развития корпуса TO-220

Несмотря на почтенный возраст, корпус TO-220 продолжает активно использоваться и развиваться. Основные тенденции:

• Появление новых модификаций с улучшенными тепловыми характеристиками
• Использование новых материалов для снижения теплового сопротивления
• Разработка вариантов с увеличенным количеством выводов
• Оптимизация конструкции для упрощения автоматизированного монтажа

Благодаря своей универсальности и отработанной технологии производства, корпус TO-220 еще долго будет оставаться одним из основных вариантов для силовых полупроводниковых приборов средней мощности.

Размеры, Характеристики, Аналоги и Применяемость

Главная » Шариковые подшипники » Подшипник 220

Шариковые подшипники

Шарикоподшипник ГОСТ 220 это деталь тяжелых грузовиков и составная часть агрегатов промышленного назначения. Он выпускается ограниченными сериями, в случае необходимости не составит труда приобрести аналог ISO 6220 имеющий сопоставимые параметры.

Размеры и характеристики подшипника

Артикул 220 это шарикоподшипник базового исполнения, рассчитанный на эксплуатацию в нагруженных узлах с высокой скоростью вращения. Его размеры – 100х180х34 мм. Выпускается в нескольких исполнениях, средняя масса изделия – 2,92 кг.

Подшипники по оптовым ценам Нужны подшипники по низким ценам? Присылайте нам заявки, предложим лучшие цены: zakaz@promgar. ru У нас есть: Свой Российский бренд При необходимости поставляем тоже качество без бренда Полностью соответствует ГОСТ У все продукции есть паспорта и сертификаты Ждем Ваши заявки на почте:[email protected]

Допустимая нагрузка на подшипник в статике может достигать 78 кН, в динамике – 142,6 кН. Номинальная частота при работе в масле – 4 000 об/мин. Густая смазка заметно снижает данный показатель.

Служебная информация наносится на боковую поверхность наружной обоймы. Там можно найти клеймо завода, шифр года выпуска и маркировку изделия – 6-220.

Чертеж шарикового радиального однорядного подшипника

Характеристика	Значение
Шариковый радиальный однорядный
ГОСТ 520-2011	220
ISO	6220
Выдерживает нагрузку	Радиальную
Наружный диаметр (D), мм	180
Внутренний диаметр (d), мм	100
Общая ширина (B), мм	34
Наружный диаметр внутреннего кольца	123. 1
Внутренний диаметр наружного кольца	158.5
Вес, гр	3321
Грузоподъемность статическая, H	93000
Грузоподъемность динамическая, H	124000
Частота вращения в смазке, об/мин	3300
Частота вращения в масле, об/мин	4200
Диаметр шарика, мм	25.4
Количество шариков, шт	10
Марка стали	ШХ-15

Ее расшифровка соответствует системе принятой для отечественных шарикоподшипников:

• 6 – класс точности;
• 2 – серия по ширине;
• 20 – кодировка внутреннего диаметра.

В большинстве случаев российский подшипник 220 поставляется без индивидуальной упаковки, в целлофане, который защищает изделие от пыли и влаги. Зарубежные аналоги фасуют в отдельные коробки и комплектуют краткой инструкцией.

Диаметр и количество шариков

Маркировка 220 соответствует отечественному шариковому радиальному однорядному подшипнику средней серии. Плавность его вращения обеспечивают шарики. Диаметр каждого из них – 25,4 мм. Количество на сборочную единицу – 10 шт.

Зарубежный аналог 6220

От поперечного смещения тела качения удерживают проточки в обоймах. Центровку обеспечивает сепаратор. В случае отечественного изделия он стальной штампованный. Некоторые зарубежные аналоги комплектуют сепаратором из цветных металлов или полиамида.

Аналоги и модификации

Подшипник 220 чаше всего эксплуатируется в герметичных корпусах агрегатов заполненных маслом. Для таких целей используется открытая модификация. Ее отличают высокие скоростные характеристики и относительно низкая цена. Менее востребован закрытый шарикоподшипник 80220. Он может работать вне корпусов и не требует подачи смазки.

ГОСТ	ISO	Расшифровка
220	6220	открытый подшипник
50220	6220 N	открытый подшипник с проточкой
60220	6220 Z	с одной стороны закрыт шайбой из металла
80220	6220 ZZ (2Z)	с двух сторон закрыт шайбами из металла
160220	6220 RS	с одной стороны закрыт каучуковой заглушкой
180220	6220 2RS	с двух сторон закрыт заглушками из каучука
76-220	6220 C3	открытый с тепловым зазором

Полный импортный аналог 6220 может работать в тех же узлах, что и отечественное изделие. У него такие же размеры и вес, но характеристики могут незначительно отличаться.

Важно! Отечественный пылезащищенный подшипник 180220 сейчас не выпускается. В продажу могут поступать изделия из старых запасов или подделки родом из стран азиатского региона.

Аналог закрытый металлической шайбой

Применяемость

Подшипник шариковый 220 применяется в оборудовании ГОКов (сепаратор СК-4). Встречается в тяжелой металлургии и перерабатывающей промышленности.

Помимо этого он устанавливается в раздаточные коробки грузовиков МАЗ и Урал. Работает в КПП К-701. Встречается в передвижных бурильных установках, в силовых агрегатах тепловозов ТЭ и ТЭМ.

Популярные производители

Шарикоподшипник 220 достаточно редкий. Небольшими сериями он выпускается на 3 и 23 ГПЗ. Аналог предлагают многие именитые бренды. Среди лидеров: FAG, SKF, KOYO.

Остались вопросы по подшипнику 220 или есть что добавить? Тогда напишите нам об этом в комментариях, это позволит сделает материал более полным и точным.

Подшипники по оптовым ценам Нужны подшипники по низким ценам? Присылайте нам заявки, предложим лучшие цены: [email protected] У нас есть: Свой Российский бренд При необходимости поставляем тоже качество без бренда Полностью соответствует ГОСТ У все продукции есть паспорта и сертификаты Ждем Ваши заявки на почте:[email protected]

Технические характеристики и размеры PS-220/5-7; PS-220/12-3; PS-220/24-1.5; PS-220/36-1; PS-220/48

Габаритные размеры блоков питания приведены на рисунке 1.

Рисунок 1 — Габаритные размеры блока питания

Основные характеристики блоков питания PS-220/5-7; PS-220/12-3; PS-220/24-1.5; PS-220/36-1; PS-220/48 приведены в таблице 1.

5, PS-220/36-1, PS-220/48″>

Таблица 1 Основные характеристики

Наименование	PS-220/5-7	PS-220/12-3	PS-220/24-1.5	PS-220/36-1	PS-220/48
Диапазон входного напряжения, В	135 — 275
Диапазон частоты входного напряжения, Гц	45 — 65
Номинальное выходное напряжение(Uн)	5В	12В	24В	36B	48В
Диапазон регулировки выходного напряжения	4-6В	10-15В	20-30В	29-43B	40-60В
Максимальный ток нагрузки (Imax) при Uн	7А	3А	1,5А	1A	0,75А
Амплитуда напряжения пульсации (при напряжении сети 135В, в полосе до 20МГц, при Uн, Imax, t=25°C)	30 мВрр	40 мВрр	50 мВрр	60 мВрр	70 мВрр
Амплитуда напряжения пульсации (при напряжении сети 220В, в полосе до 20МГц, при Uн, Imax, t=25°C)	20 мВрр	30 мВрр	30 мВрр	35 мВрр	40 мВрр
Амплитуда напряжения пульсации (при напряжении сети 135В, в полосе до 20МГц, при Uн, Imax, t=–30°C)	300 мВрр	100 мВрр	150 мВрр	180 мВрр	200 мВрр
Амплитуда напряжения пульсации (при напряжении сети 220В, в полосе до 20МГц, при Uн, Imax, t=–30°C)	210 мВрр	80 мВрр	100 мВрр	130 мВрр	160 мВрр
Среднеквадратичное напряжение пульсаций (t=25°C) Urms, не более	2mV	5mV	10mV	15mV	18mV
Точность установки крайних значений выходного напряжения	±5%
Защита от перенапряжений по входу	варистор 290 В
Входной предохранитель	3. 15 А
Защита от перегрузки по току	есть
Защита от КЗ в нагрузке	есть
Защита нагрузки от перенапряжений (сaпрессор по выходу)	есть
Возможность параллельной, последовательной работы	есть

Степень защиты корпуса IP20.

Нестабильность выходного напряжения при воздействии всех дестабилизирующих факторов, не хуже ±1 %.

Климатическое исполнение У3.

Рабочий диапазон температур от -30 до +50 °С.

Испытательное напряжение:

• вход — выход: 1000 В, 50 Гц, 1 мин;
• вход — корпус: 1000 В, 50 Гц, 1 мин.

Монтаж блоков серии PS на стандартную DIN рейку 35мм.

Масса блока серии PS, не более 0,68кг.

Пакет компонентов TO-220 | mbedded.ninja

Contents

Overview

Name	TO-220 (Transistor Outline 220, JEDEC)
Synonyms	n/a
Variants	TO-220- 5 (СОТ-263Б) ТО-220АБ (ТО-220-3) ТО-220АС (ТО-220-2) ТО-220Ф (ТО-220ФП, СОТ-186А) ТО-220ФМ
Аналогично 92\)
Высота	Высота 18,8 мм при вертикальной установке, штифты вставлены в печатную плату до касания конуса.
3D модели	N/A
Common Issing	MOSFETS

TO-220-5 (SOT-263B)

TO-220-5 (Также известно как SOT-2003B) ^привет ) — 5-ти ножной вариант пакета ТО-220.

3D-модель комплекта компонентов ТО-220-5 (СОТ-263Б). Изображение с https://assets.nexperia.com/documents/outline-drawing/SOT263B.pdf.

Размеры комплекта компонентов ТО-220-5 (СОТ-263Б). Изображение с https://assets.nexperia.com/documents/outline-drawing/SOT263B.pdf.

TO-220AA

Это пакет JEDEC, который устарел. Это был вариант пакета ТО-220 с двумя согнутыми под прямым углом ногами.

TO-220AB (TO-220-3)

TO-220AB (также известный как TO-220-3) представляет собой вариант корпуса TO-220 с тремя выводами и контактной площадкой (но имеет только три отдельных соединения) . Обычно используется в силовой электронике для компонентов, требующих высокого рассеивания тепла. Может рассеивать около 1 Вт мощности без радиатора.

Выступ обычно электрически соединен с одной из ножек, и иногда требуются изолированные радиаторы или изолирующие термопрокладки (между выступом на TO-220AB и радиатором).

3D-рендеринг

3D-рендеринг пакета компонентов TO-220AB.

Размеры

Размеры комплекта компонентов TO-220AB.

Фотографии

Фотография комплекта компонентов ТО-220АБ.

Фотография блока компонентов ТО-220АБ, установленного на радиатор.

TO-220AC (TO-220-2)

TO-220AC (также известный как TO-220-2) представляет собой вариант пакета TO-220 только с двумя выводами и контактной площадкой (что по-прежнему означает, что он может иметь три различных соединения). Используется для некоторых мощных диодов.

Фотография комплекта компонентов TO-220AC.

Размеры комплекта компонентов TO-220AC.

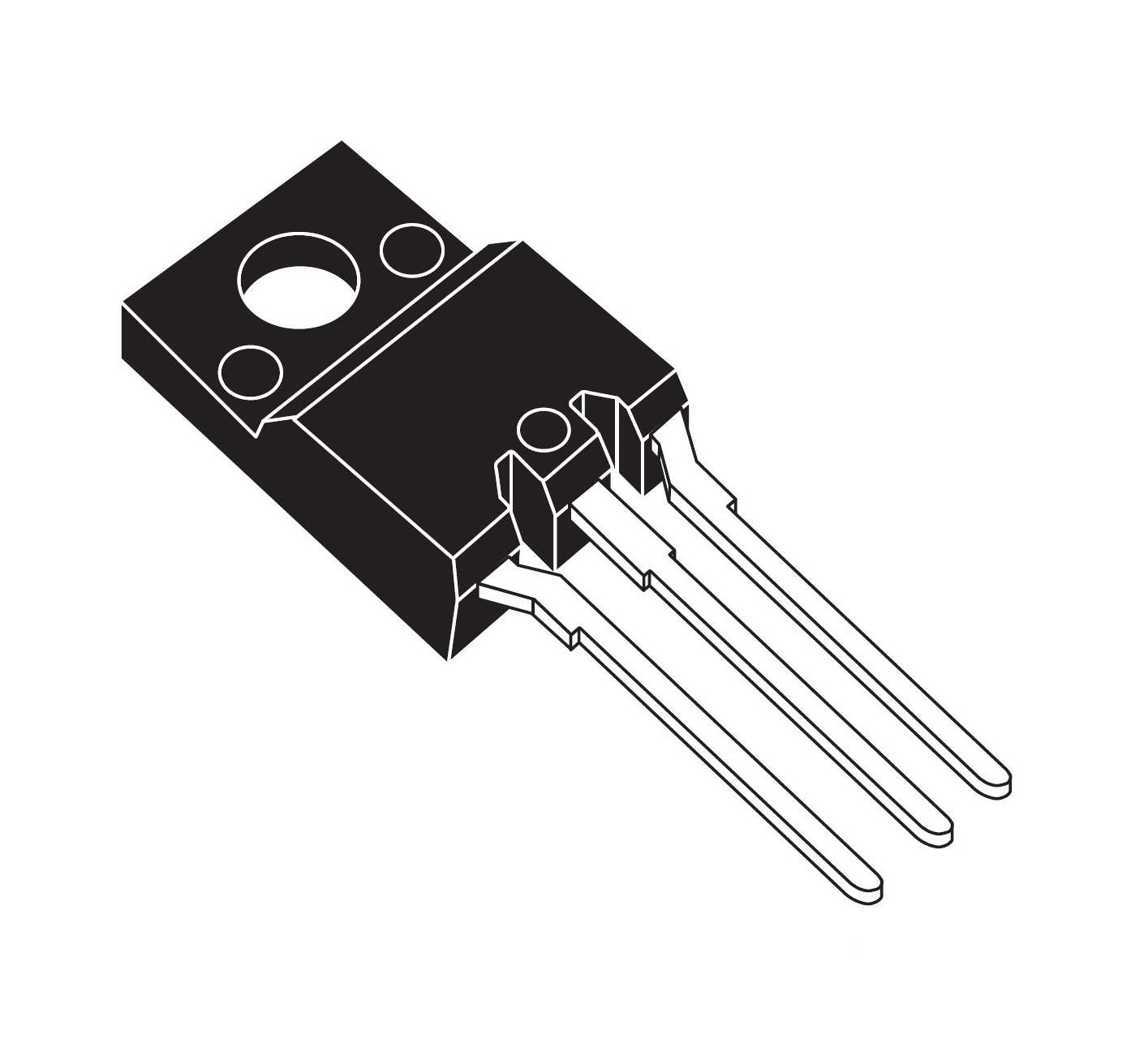

TO-220F (TO-220FP, SOT-186A)

TO-220F (также известный как TO-220FP или SOT-186A) представляет собой вариант пакета TO-220, который имеет изолированный металлический язычок, который электрически не соединен ни с одним из своих штырей . Некоторые тепловые характеристики приносятся в жертву из-за этого изолирующего слоя. F или FP — это инициализация полной упаковки .

Этот изолирующий язычок добавлен для устранения одного из недостатков корпуса TO-220AB – металлического язычка, который, хотя и хорош для теплоотвода, электрически соединен со средним контактом компонента. Обычно для этого требуется либо изолированный радиатор, либо изолированная термопрокладка между язычком и радиатором, чтобы предотвратить нежелательные соединения (например, короткое замыкание на землю).

TO-220F обычно относится к 3-контактной версии, хотя иногда может называться TO-220F-3, чтобы отличить его от TO-220FM (2-контактный вариант). Это также может быть таким же, как пакет TO-220NIS (не проверено).

3D-рендеринг

3D-рендеринг пакета компонентов TO-220F.

Размеры

Размеры TO-220F показаны ниже:

Размеры комплекта компонентов TO-220F.

Фото

Фото комплекта компонентов ТО-220Ф.

TO-220FM

TO-220FM — это вариант пакета TO-220, который идентичен TO-220F, за исключением того, что у него две ноги вместо трех. Средняя ножка укорочена, поэтому она едва выступает из эпоксидного корпуса (и не предназначена для использования).

Размеры комплекта компонентов ТО-220ФМ. Изображение с https://d1d2qsbl8m0m72.cloudfront.net/en/techdata_basic/power/dimension/SiC_TO-220FM-e.pdf.

Каталожные номера

• https://www.mouser.ca/datasheet/2/348/cs306am-e-1519302.pdf
• https://www.nexperia.com/packages/SOT263B.html
