Точечный светильник размеры отверстия. Установка точечных светильников в гипсокартон: пошаговая инструкция

Как правильно выбрать и установить точечные светильники в гипсокартонный потолок. Какой диаметр отверстия нужен для монтажа. Какие инструменты понадобятся для работы. Как подключить светильники к электросети.

Виды точечных светильников для гипсокартонных потолков

Точечные светильники стали популярным вариантом освещения для гипсокартонных потолков. Они позволяют создать равномерное освещение и оригинальный дизайн интерьера. Основные виды точечных светильников для гипсокартона:

• Встраиваемые — монтируются непосредственно в отверстие в гипсокартоне
• Накладные — крепятся поверх гипсокартона
• Поворотные — позволяют менять направление света
• Неповоротные — с фиксированным направлением света

По типу ламп различают светильники под лампы накаливания, галогенные, светодиодные и люминесцентные. Наиболее современный и экономичный вариант — светодиодные точечные светильники.

Какой диаметр отверстия нужен для точечного светильника

Диаметр отверстия под точечный светильник в гипсокартоне зависит от модели светильника. Стандартные размеры:

• 60 мм
• 65 мм
• 70 мм
• 75 мм

Точный размер указывается в инструкции к светильнику. Важно сделать отверстие нужного диаметра, чтобы светильник плотно держался в гипсокартоне. Как проверить диаметр отверстия. Приложите светильник к листу гипсокартона и обведите его корпус карандашом. Измерьте диаметр полученного круга — это и будет необходимый размер отверстия.

Инструменты для монтажа точечных светильников

Для установки точечных светильников в гипсокартон понадобятся следующие инструменты:

• Дрель или шуруповерт
• Коронка по гипсокартону нужного диаметра
• Отвертка
• Кусачки
• Инструмент для зачистки проводов
• Индикаторная отвертка
• Мультиметр

Также потребуются расходные материалы — саморезы, изолента, клеммы для соединения проводов. При работе с электропроводкой обязательно используйте диэлектрические перчатки и инструменты с изолированными ручками.

Пошаговая инструкция по монтажу точечных светильников

Процесс установки точечных светильников в гипсокартонный потолок включает следующие этапы:

1. Разметка мест установки светильников
2. Сверление отверстий коронкой нужного диаметра
3. Протяжка проводов
4. Подключение светильников к проводке
5. Установка светильников в отверстия
6. Проверка работы

Рассмотрим каждый этап подробнее.

Разметка расположения светильников

Разметьте на потолке места установки светильников. Учитывайте расстояние между светильниками и отступы от стен. Оптимальное расстояние между точечными светильниками — 30-50 см. От стен отступите минимум 20 см. Разметку удобно делать с помощью малярного скотча и карандаша.

Сверление отверстий под светильники

Просверлите отверстия коронкой по гипсокартону нужного диаметра. Как определить диаметр отверстия. Приложите корпус светильника к гипсокартону, обведите и измерьте диаметр получившегося круга. Сверлите строго по разметке, соблюдая осторожность.

Протяжка проводов

Проложите провода от распределительной коробки к местам установки светильников. Используйте гофру для защиты проводки. Оставьте запас провода около 15-20 см для подключения. Как проложить провода в гипсокартонном потолке. Заранее сделайте в гипсокартоне штробы для проводки или используйте кабель-каналы.

Подключение светильников

Подключите провода к клеммам светильников согласно схеме. Обычно используется параллельное подключение. Тщательно изолируйте соединения. При работе с проводкой обязательно отключите электричество на щитке.

Монтаж светильников в отверстия

Вставьте светильники в подготовленные отверстия. Прижимные пружины зафиксируют их в гипсокартоне. Проверьте надежность крепления. Как правильно установить светильник в гипсокартон. Сожмите пружины и аккуратно вставьте корпус в отверстие до щелчка.

Проверка работы освещения

Включите электричество и проверьте работу всех установленных светильников. Убедитесь в отсутствии мерцания и посторонних шумов. При необходимости отрегулируйте положение светильников.

Схемы подключения точечных светильников

Существует несколько вариантов подключения точечных светильников:

• Параллельное — самый простой и надежный способ
• Последовательное — не рекомендуется из-за сложности поиска неисправностей
• Шлейфовое — удобно при большом количестве светильников

Для домашнего использования оптимально параллельное подключение. При нем каждый светильник подключается отдельно к питающим проводам. Как правильно соединить провода при подключении светильников. Используйте клеммные колодки или специальные зажимы для надежного соединения.

Ошибки при установке точечных светильников

При монтаже точечных светильников в гипсокартон новички часто допускают следующие ошибки:

• Неправильный диаметр отверстия
• Слабое крепление светильника
• Отсутствие изоляции соединений
• Перегрузка электросети

Чтобы избежать проблем, тщательно соблюдайте технологию монтажа и правила электробезопасности. При отсутствии опыта лучше доверить установку точечных светильников профессионалам. Как рассчитать нагрузку на электросеть. Суммируйте мощность всех светильников и сравните с допустимой нагрузкой для вашей проводки.

Преимущества точечных светильников в гипсокартоне

Точечные светильники имеют ряд преимуществ перед традиционными люстрами:

• Равномерное освещение помещения
• Возможность зонирования пространства
• Компактность и незаметность конструкции
• Широкий выбор дизайна светильников
• Простота замены в случае неисправности

Благодаря этим достоинствам точечные светильники стали популярным решением для современных интерьеров. Как правильно расположить точечные светильники на потолке. Распределите их равномерно по всей площади, обеспечив достаточную освещенность каждой зоны.

Диаметр отверстия под точечные светильник для гипсокартона

В этой статье мы рассмотрим как грамотно и быстро установить точечный светильник своими руками в гипсокартоновый или реечный потолок.

Для начала монтажа мы должны провести подготовительные работы:

во первых обесточить данную группу электроприборов, но поскольку установка точечного светильника должна проводиться в хорошо освещенном месте, то необходимо позаботится о достаточном освещении помещения.

Совет: Электричество отключайте с помощью нужного «автомата или общего рубильника, не надейтесь на комнатный выключатель, часто он размыкает только «ноль а не «фазу».

Подготовительные работы

Если точечных светильников несколько и они находятся друг от друга на маленьком расстоянии ( до 500 мм), то будет достаточно протянуть провод к ближнему из них. Этот процесс производится до начала монтажа конструкции потолка. Потом после полной установки потолка кабель проводится от прибора к прибору.
Какой взять провод? Конечно с точки зрения удобства подключения к клеймам —гибкий многожильный, но с точки зрения качества и надежности монтажа необходимо выбрать такой же, как и для всей проводки. Чаще это жесткий медный провод, к примеру ВВГ-2х1,5.

Закрепляем провода в клеммнике

Если применяется понижающий трансформатор, то имеется один важный нюанс. При использовании низкого напряжения питания галогенных ламп(12 Вольт) огромное значение будет иметь падение напряжения в проводах. Если коротко, то провод обязан иметь сечение более 1,5 кв.мм, лучше — 2,5. И длина кабеля до каждого светильника обязана быть одинакова, для того чтобы было одинаковым и падение напряжения.

Делаем отверстия под точечные светильники

Правильная установка точечного светильника в гипсокартон или пластик производится так: нужно проделать под него отверстие необходимого размера. Диаметр изготовляемого отверстия часто указывают на упаковке светильника, но для проверки лучше его лишний раз замерить. Самые популярные диаметры отверстий для точечных светильников — 60мм и 75мм.

После разметки, прорезаем с помощью дрели и специальной «коронки в гипсокартоне отверстие необходимого диаметра(размер отверстия должен быть максимально приближен к размеру светильника), и пропускаем сквозь него провода подключения.

В подвесных потолках вида Армстронг сверления не потребуется — достаточно использовать острый канцелярский нож.

Если у вас натяжные потолки, то тут все сложнее — здесь все отверстия и их размеры и положение на полотне проектируются заранее на этапе прорисовки потолка. Монтируются специальные термокольца, которые препятствуют перегреву пленки потолка от температуры лампы. Термокольца к тому же добавляют механическую прочность зоне установки точечного светильника.

Установка точечного светильника своими руками

Монтаж нужно производить после окончания всех отделочных работ (оклейки или покраски потолка). Этот процесс уже относится к чистовым работам.

Начинать нужно с прокладки провода в каждое отверстие.

После приступаем непосредственно к монтажу точечного светильника. По его краям имеются специальные прижимные усики-пружинки, с помощью которых прибор держится в плоскости потолка. Нужно свести их вместе, затем всунуть светильник в просверленное отверстие в потолке, и после они разойдутся в стороны и прижмут светильник.

Все это не очень неудобно. К тому же, есть вероятность повреждения дорогого потолка, в особенности, если пружины тугие, а светильник сразу не встал на свое место, и его приходится перемещать.

В связи с этим, лучше усики свести вместе еще «на земле небольшим отрезком кабеля, который затем в потолке разрезать.

Такое решение довольно удобно, когда приходится устанавливать множество дорогих светильников в красивый потолок, и когда его нежелательно пачкать и царапать.

Что лучше: теплый пол или батареи?

Теплый полБатареи

Осторожно монтируем светильник на месте, затем кусачками перерезаем провод — и осветительный прибор стоит теперь как надо без особых усилий и проблем.

Подключение точечных светильников

Под подключением встраиваемых светильников подразумевается подключение нашего монтажного провода к цоколю с гибкими выводами.

Итак, приступаем к электромонтажным работам, зачищаем концы проводов подключения от изоляции и с помощью клеммников производим подключение к светильнику (если же у Вас осветительный прибор на 12v, то промежуточным звеном в этом подключении может оказаться трансформатор или электронный преобразователь)

Далее необходимо производить работы в перчатках, если у вас галогеновые лампы.

Одеваем на лампу патрон, устанавливаем лампу в светильник, и фиксируем ее с помощью защелки.

Все, установка точечного светильника завершена, подаем электричество и проверяем нашу работу.

Монтаж точечных светильников в гипсокартонный потолок

Дизайн интерьера помещений часто включает конструктивные изменения на потолке. Гипсокартонная плита – очень популярный материал, используемый для потолков. Ее применяют для различных вариантов оформления. Это либо сплошной подвесной потолок, либо рельефные потолочные конструкции. В любом случае между основной потолочной плитой и гипсокартоном делается зазор. Он используется под монтаж точечных светильников.

В любом проекте встроенные в потолок светильники из гипсокартона – это одно из самых лучших решений качественного освещения. В некоторых дизайнерских проектах эти источники света могут быть основным освещением вместо люстры. Эта статья расскажет о том, как установить светодиодные точечные светильники для гипсокартонных потолков, а также какие другие источники света можно применить в этих конструкциях.

С чего начать?

Перед началом работ по модернизации потолка рекомендуется сделать эскизный проект. На нем изображается потолок, контуры гипсокартонных листов, если предусмотрена какая-либо конструкция из них, потолочные светильники, встроенные в гипсокартонную конструкцию, электропроводка для питания источников света. Она должна крепиться к потолку прижимными скобами на дюбелях, в отверстиях, высверленных в потолочной плите. В правильно проложенной проводке используется трубка-гофра. Если основа потолка сделана из дерева, гофра выбирается из металла. Если перекрытие бетонное, она может быть пластиковой.

В тех местах несущей потолочной плиты, под которыми в гипсокартоне будут расположены врезные светильники, из кабеля делается петля. Место расположения петли должно совпадать с разметкой в точке для установки источника света на гипсокартоне. Лучше всего перед креплением листов к потолку насверлить небольшие базовые отверстия в гипсокартоне под светильники. Это надежнее, чем разметка карандашом или маркером. После монтажа электропроводки, которую удобнее выполнять многожильным кабелем на основном потолке, к нему крепится гипсокартон.

Применяемые источники света

Точечные светильники весьма популярны как в жилых, так и в офисных помещениях. Конструктивно все они похожи, несмотря на то, что источниками света могут быть галогенные и ксеноновые лампы, а также светодиоды. Модели для ламп сделаны как отражатель с патроном, в который вставляется лампа.

Обычно светодиодные светильники для получения минимальных габаритов снабжены светодиодами. Они встроены прямо в отражатель или рассеиватель света. У многих точечных светильников диаметр почти одинаков. Основные отличия бывают по их длине и глубине. Галогенные и ксеноновые лампы, установленные в потолочных светильниках, не должны нагревать корпус более 60–70 градусов по Цельсию. Высокая температура для гипсокартона не полезна.

Как делаются большие отверстия

Обычно установка точечных светильников в гипсокартон начинается с измерения базовых размеров корпуса. Для каждого из них надо вырезать посадочное отверстие. Для этого можно использовать одно из двух специальных сверлильных приспособлений для электродрели. Первое из них – набор круглых пил. Из набора под диаметр корпуса выбирается немного большее лезвие.

Другим приспособлением является фреза на коромысле. Она позволяет вырезать отверстия, диаметр которых больше, чем у пил в наборе. Если надо установить большие встраиваемые светильники в гипсокартон, фреза – наиболее подходящий инструмент. Эти два приспособления для электродрели дают возможность быстро сделать отверстия идеально круглой формы.

Но если дрели нет, можно обойтись и без нее, используя короткую пилу с узким полотном. Перед прорезыванием отверстий надо сделать разметку по шаблону. Шаблон можно подобрать из бывших в употреблении рулонов клейкой ленты, а также каких-либо крышек или коробочек подходящих размеров и круглой формы. К тем местам, в которых должна быть выполнена установка светильников в гипсокартонный потолок, прикладывается шаблон и обводится карандашом или маркером. Получается линия отреза.

Если на потолке уже наклеены обои, перед работой пилой поверхность внутри отверстия надо очистить от них, чтобы случайно не надорвать. Это делается надрезанием монтажного ножа по намеченной линии. Внутри полученного круга должно быть отверстие, достаточное для вхождения полотна пилы. Используя ее, легко можно получить круглое отверстие с достаточно ровными краями. После установки встраиваемые светильники закроют их собой. Но все равно работа пилой требует определенной сноровки и аккуратности. Не следует двигать ее туда-сюда с большой амплитудой.

Присоединение светильников к электропроводке

Затем из полученного отверстия извлекается кабель. Его надо подготовить для присоединения к источнику света.

Далее можно приступать к установке корпуса в полученное отверстие. При этом сквозь него надо продеть провода.

После установки корпуса наступает очередь монтажа проводов. Наилучшее соединение для прохождения электрического тока делается пайкой. Предварительно подготавливаются соединители источников света. К ним припаиваются короткие провода, которые затем будут присоединяться к электропроводке. Поскольку это также будет пайка, концы проводов надо хорошо покрыть припоем. Перед присоединением провода к электропроводке на него надевается отрезок изолирующей трубки из термоусадочного материала.

При монтаже жилы кабеля электропроводки рекомендуется не перерезать. Сначала удаляется внешний слой изоляции, который охватывает оба проводника кабеля.

Надрезы аккуратно делаются монтажным ножом по обе стороны от середины петли. Затем от одного разреза в направлении другого делается продольный надрез два – три сантиметра в длину. Это позволяет захватить внешнюю изоляцию, и стянуть ее с проводов, подрезав по мере необходимости. Затем каждый из двух проводов складывается пополам. В месте перегиба изоляция аккуратно удаляется монтажным ножом на длине 2–3 см.

После этого зачищенная жила складывается пополам так, чтобы она охватила конец короткого провода, который припаян к соединителю. После этого делается скрутка. Чтобы она получилась более прочной, рекомендуется использовать плоскогубцы.

Готовая скрутка подготавливается для пайки. Для этого она смачивается жидким флюсом на спиртовой основе для удаления жировой пленки. После этого скрутка хорошо пропаивается. На готовую скрутку надевается подготовленная заранее трубка из термоусадочного материала. Она прогревается паяльником до необходимой усадки. Затем к соединителю присоединяется источник света.

В нашем случае устанавливаемое устройство – это отражатель с несколькими встроенными светодиодами. Провода укладываются в нишу между гипсокартоном и основным потолком. Завершает монтаж светильников в гипсокартонный потолок в рассматриваемом случае окончательное крепление отражателя к корпусу специальной упругой скобой. На этом инсталляция завершена.

Диаметр отверстия под точечный светильник в гипсокартоне

Когда отверстия готовы из них нужно достать концы питающего провода, зачистить изоляцию и выполнить подключение. Потом проверить, горит лампочка или нет. Если горит можно продолжить монтаж, нет − разбираться в причинах неисправности.

Здравствуйте уважаемые читатели портала postremont.ru. В этой статье мы рассмотрим как грамотно и быстро установить точечный светильник своими руками в гипсокартоновый или реечный потолок.

1. Для освещения удобно прокладывать гибкий кабель с тремя жилами сечением 1,5 мм2.
2. Мощные источники света устанавливать не рекомендуется. Выбираются экономичные модели ламп, по силе света равноценные лампам накаливания мощностью 35–40 Вт.
3. Возможность быстрой замены светильника позволяет в дальнейшем подобрать прибор, наиболее подходящий по мощности, цветовой температуре и углу рассеивания.

Вставляя в просверленное отверстие светильник, нужно сжимать специальную пружинку в виде усиков. Потом она разжимается, и прибор оказывается хорошо зафиксированным. Производить все действия стоит аккуратно, так как всегда существует вероятность повредить отверстие в гипсокартоне.

Все, монтаж окончен, можно щелкнуть выключателем и полюбоваться новым, стильным освещением гипсокартонного потолка. Кроме того, стоит обратить внимание на степень защиты прибора. От нее зависит, в каких местах можно сделать монтаж светильника.

Первая цифра маркировки IP – размер частиц, которые могут попасть внутрь прибора, а вторая – степень влагозащиты. Защита от пыли бывает:

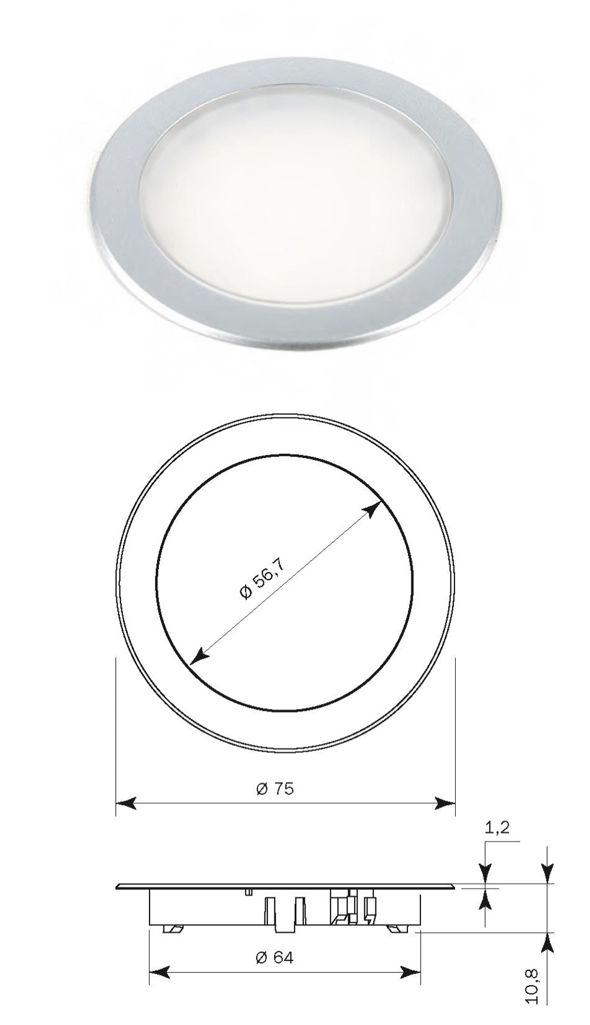

Диаметр врезного отверстия для точечных встраиваемых светильников

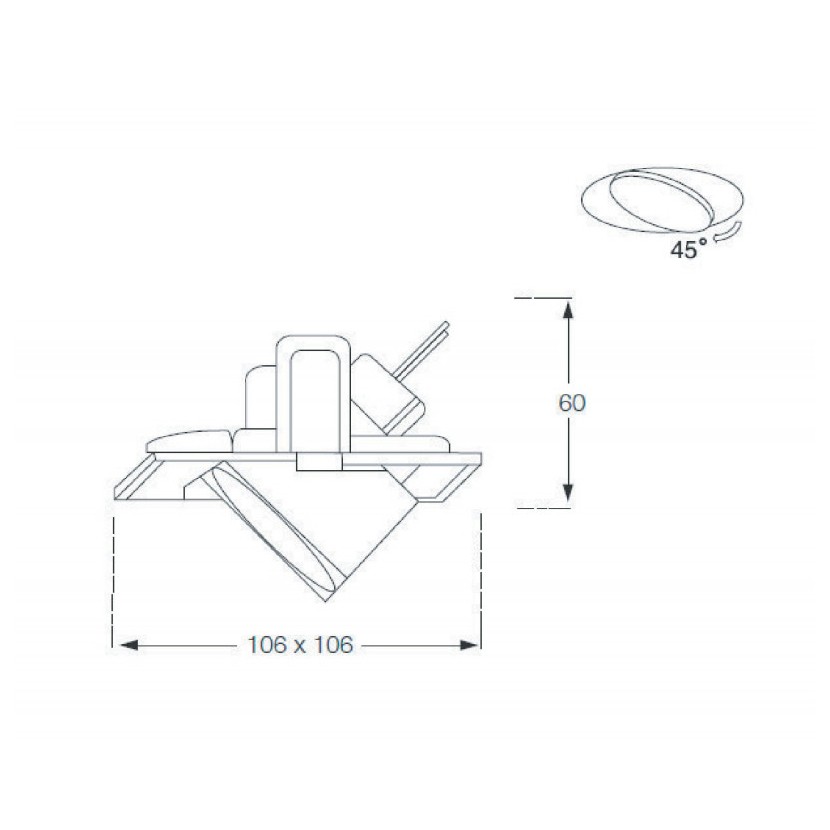

При монтаже таких изделий на гипсокартонный потолок или стену прорезание места для светильника производится уже на завершающем этапе проектирования (после выполнения финишной отделки). Если предусматриваются такие светильники в натяжном потолке, то отверстия необходимо сделать на этапе разработки.В зависимости от стиля помещения, выпускаются светильники с различной формой накладки: круглой, квадратной, прямоугольной. При выборе точечных светильников учитывается их количество.

А от этого зависит число проделанных отверстий в гипсокартоне, и других поверхностях.Как показывает практика, распространенный диаметр отверстия под точечный светильник колеблется от 60 мм до 75 мм. Этот размер не стоит путать с внешним диаметром изделия.

Например, если ширина светильника 90 мм, то диаметр врезки будет меньше — 60 мм. Поэтому отверстие необходимо проделать размером 59-60 мм. Для установки точечного источника света в потолок или мебель берется во внимание диаметр врезного отверстия.

Он указывается в основных характеристиках изделия. В помещениях с подвесными потолками предпочтительно устанавливать точечные светильники. Это оптимальный вариант освещения, ведь такие лампы равномерно распределяют свет даже в самой большой комнате.

Но перед установкой такого вида светильников следует разобраться в технологии их монтажа.
Отверстия под светильники в гипсокартоне сделать очень просто. Гипсокартон податливый в отделке материал и специальных приспособлений для его обработки обычно не требуется. Вырезать отверстие можно несколькими способами, при этом применяя профессиональные насадки на дрель или подручные средства:
Отверстия под светильники на потолке в гипсокартоне
После этого резким ударом выбить перфорированный элемент – оставшиеся зубчики можно подравнять строительным ножом или отшлифовать наждачной бумагой. Хорошим вариантом для проводки под гипсокартоном может оказаться кабель РКГМ соответствующего сечения. Этот гибкий и удобный в монтаже провод имеет двойную термостойкую изоляцию, выдерживает большие токи и может прокладываться без использования гофры.

С особой осторожностью стоит производить установку в гипсокартон галогенных источников света. Колба этих ламп даже в открытых светильниках нагревается до 250 градусов по Цельсию и выше. Встраиваемые светильники, диаметр врезного отверстия которых различается, идеально подходят для оформления и подсветки натяжных потолков. Но при их выборе необходимо внимательно изучить характеристики, чтобы правильно провести монтаж.

О том, какой должен быть диаметр отверстия для врезного светильника, можно узнать ниже. Конечно, все мы хотим выбрать не только эффективные, но и красивые точечные светильники, которые будут подходить под интерьер помещения и не важно в какую комнату Вы захотите их установить – в гостиную, ванную или на кухню. Всегда нужно все делать со вкусом!

Особенно это касается тех случаев, когда дизайн дома выполнен в каком-либо конкретном стиле.
Сегодня очень хорошим вариантом для потолков являются точечные светильники. Они имеют небольшие габариты, благодаря чему их можно установить на любую потолочную поверхность и при этом качественно осветить все пространство помещения. Для этого такие лампы размещают определенным образом по всему потолку. Кроме этого размеры прибора, а также глубина встраивания разных видов (натяжных, подвесных и из гипсокартона) будут зависеть от количества источников света.

По этому критерию выделяют две группы точечных осветительных установок: Про достоинства говорить много не надо. Прежде всего, это возможность воплотить любую задумку дизайнера и сэкономить место, спрятав лампочку и светильник в любую полость, которых в современной квартире немало. Например, подвесные, натяжные, гипсокартонные потолки, полые перегородки. Для того, чтобы установить точечный светильник в пластиковый или гипсокартонный потолок, надо прорезать под него отверстие соответствующего диаметра.

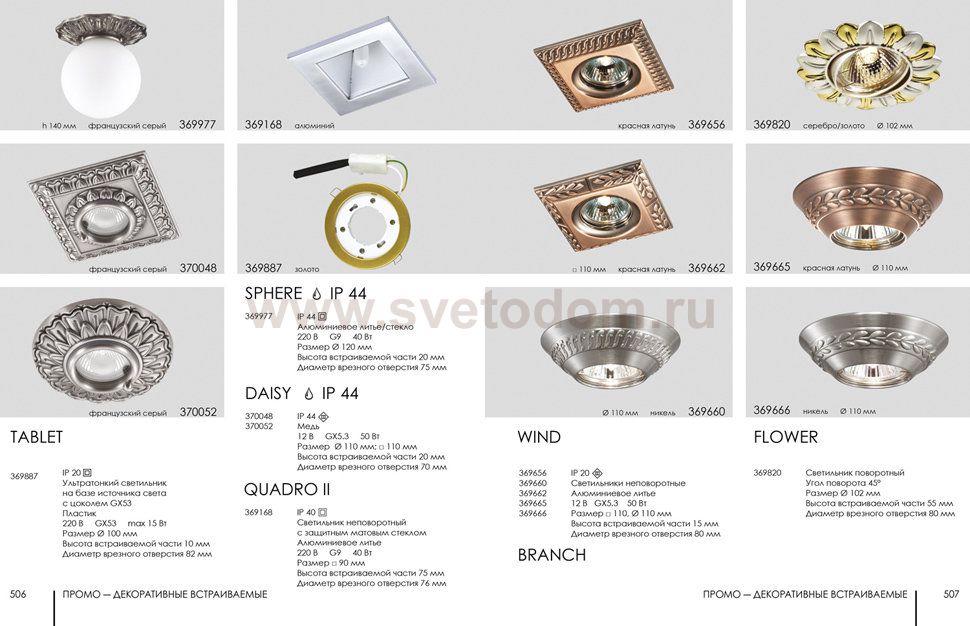

Диаметр отверстия под точечный светильник обычно пишут на упаковке светильника, но не лишне будет его лишний раз измерить. И в качестве последнего представлены светодиодные светильники, являющиеся наиболее современными и в настоящее время получившие самое широкое распространение. Они экономичны и долговечны, обладают высоким коэффициентом полезного действия.

Они формируют огромные возможности для создания расширенного цветового спектра, полной реализации творческой мысли. При монтаже следует учитывать их потребность в снижении напряжения трансформатором или другим понижающим устройством. Подвижные могут либо незначительно смещать угол направления света (примерно на 45 градусов), либо иметь выводное шарнирное соединение с более широкими возможностями смещения направления освещения (до 360 градусов).

---
