Что такое трансформатор тока и зачем он нужен

Трансформатор тока — это измерительный прибор, предназначенный для преобразования больших значений переменного тока в пропорционально меньшие, подходящие для измерительных приборов и устройств релейной защиты. Основные функции трансформатора тока:

• Понижение больших значений тока до уровня, подходящего для измерительных приборов (обычно до 5А или 1А)
• Изоляция измерительных цепей от цепей высокого напряжения
• Стандартизация вторичных токов для универсальности измерительных приборов

Трансформаторы тока позволяют безопасно измерять большие токи в высоковольтных цепях с помощью стандартных низковольтных приборов. Это делает их незаменимыми элементами систем учета электроэнергии, релейной защиты и автоматики в энергетике.

Устройство и конструкция трансформатора тока

Конструктивно трансформатор тока состоит из следующих основных элементов:

• Магнитопровод (сердечник) из электротехнической стали
• Первичная обмотка с малым числом витков толстого провода
• Вторичная обмотка с большим числом витков тонкого провода
• Изоляция между обмотками и корпусом
• Выводы для подключения первичной и вторичной цепей

По конструкции первичной обмотки различают:

• Стержневые (первичная обмотка — шина или кабель, проходящий через окно магнитопровода)
• Катушечные (первичная обмотка намотана на магнитопровод)

Вторичная обмотка всегда многовитковая и располагается на магнитопроводе. Число витков вторичной обмотки в десятки-сотни раз превышает число витков первичной.

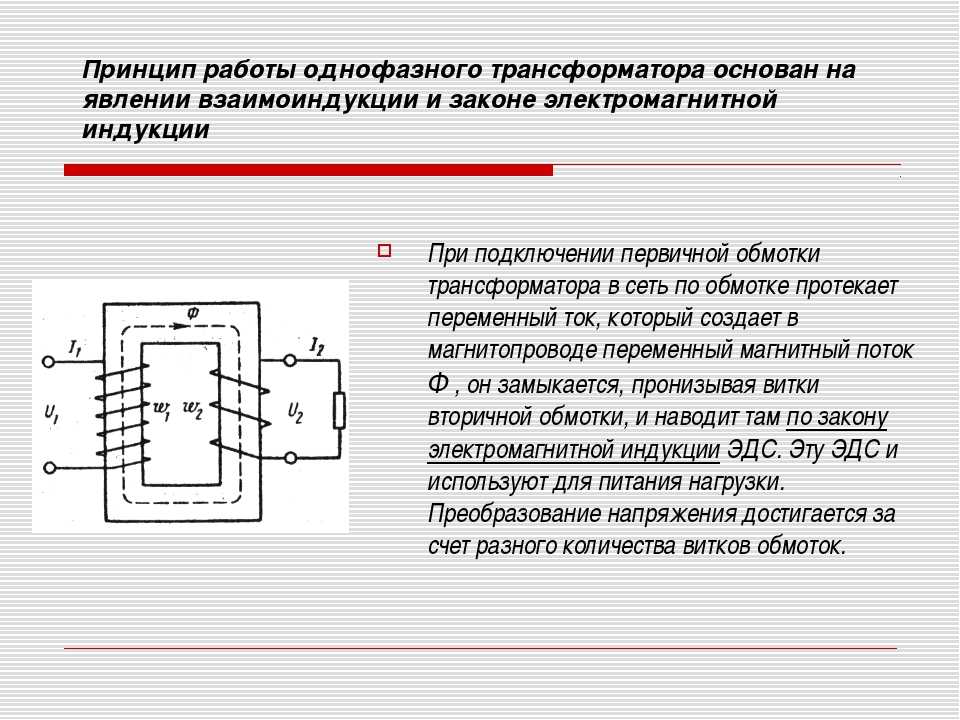

Принцип работы трансформатора тока

Принцип действия трансформатора тока основан на явлении электромагнитной индукции. Когда по первичной обмотке протекает переменный ток, он создает переменный магнитный поток в сердечнике. Этот поток индуцирует ЭДС во вторичной обмотке.

Основные особенности работы трансформатора тока:

• Первичный ток создает основной магнитный поток в сердечнике
• Вторичный ток создает размагничивающий поток, компенсирующий действие первичного
• В идеале магнитный поток в сердечнике близок к нулю
• Отношение числа витков обмоток обратно пропорционально отношению токов

Благодаря этому, при большом первичном токе во вторичной цепи протекает пропорционально меньший ток, удобный для измерений.

Основные характеристики трансформаторов тока

Ключевыми параметрами трансформаторов тока являются:

• Номинальный первичный ток — максимальный длительно допустимый ток первичной обмотки
• Номинальный вторичный ток — обычно 5А или 1А
• Коэффициент трансформации — отношение первичного тока к вторичному
• Класс точности — допустимая токовая и угловая погрешность
• Номинальная вторичная нагрузка — допустимое сопротивление вторичной цепи
• Номинальная предельная кратность — допустимая кратность первичного тока

Эти характеристики определяют возможности применения трансформатора тока в конкретных условиях.

Виды и классификация трансформаторов тока

Трансформаторы тока классифицируют по различным признакам:

По назначению:

• Измерительные — для питания измерительных приборов
• Защитные — для питания устройств релейной защиты
• Комбинированные — совмещают обе функции

По способу установки:

• Опорные — устанавливаются на изоляторы
• Проходные — монтируются в проходных изоляторах
• Шинные — надеваются на токоведущую шину

По числу ступеней трансформации:

• Одноступенчатые — с одним сердечником
• Каскадные — с несколькими последовательными ступенями трансформации

Выбор конкретного типа трансформатора тока зависит от условий эксплуатации и решаемых задач.

Применение трансформаторов тока

Основные области применения трансформаторов тока:

• Измерение больших токов в высоковольтных сетях
• Питание токовых цепей счетчиков электроэнергии
• Подключение амперметров, ваттметров и других измерительных приборов
• Питание токовых цепей устройств релейной защиты и автоматики
• Контроль нагрузки и защита от перегрузки в системах электроснабжения

Трансформаторы тока являются важнейшими элементами систем учета, контроля и защиты в современной энергетике. Они обеспечивают точное измерение токов и безопасность обслуживающего персонала.

Особенности эксплуатации трансформаторов тока

При работе с трансформаторами тока следует учитывать некоторые важные особенности:

• Вторичная цепь трансформатора тока всегда должна быть замкнута на нагрузку или накоротко
• Размыкание вторичной цепи под нагрузкой недопустимо и опасно
• Необходимо соблюдать полярность подключения первичной и вторичной цепей
• Нагрузка вторичной цепи не должна превышать номинальную
• Первичный ток не должен превышать номинальный более чем на допустимую кратность

Соблюдение этих правил обеспечивает точность измерений и безопасность эксплуатации трансформаторов тока. Особое внимание следует уделять недопустимости размыкания вторичной цепи под нагрузкой, так как это может привести к опасному перенапряжению.

Выбор трансформатора тока

При выборе трансформатора тока для конкретного применения учитывают следующие факторы:

• Номинальное напряжение сети
• Максимальный рабочий ток в первичной цепи
• Требуемый класс точности измерений
• Мощность и характер нагрузки вторичной цепи
• Условия окружающей среды (температура, влажность и т.д.)
• Конструктивные особенности места установки

Правильный выбор трансформатора тока обеспечивает точность измерений, надежность защиты и длительный срок службы устройства. При необходимости следует проконсультироваться со специалистами для оптимального подбора трансформатора тока под конкретные условия эксплуатации.

Трансформаторы тока назначение и принцип действия

Для измерения величин с большими значениями применяются трансформаторы тока. С этой целью выполняется последовательное включение первичной обмотки устройства в цепь с переменным током, значение которого необходимо измерить. Вторичная обмотка подключается к измерительным приборам. Между токами в первичной и вторичной обмотке существует определенная пропорция. Все трансформаторы этого типа отличаются высокой точностью. В их конструкцию входит две и более вторичных обмоток, к которым подключаются защитные устройства, измерительные средства и приборы учета.

Содержание

Что такое трансформатор тока?

К трансформаторам тока относятся устройства, в которых вторичный ток, применяемый для измерений, находится в пропорциональном соотношении с первичным током, поступающим из электрической сети.

Включение в цепь первичной обмотки осуществляется последовательно с токопроводом. Подключение вторичной обмотки выполняется на какую-либо нагрузку в виде измерительных приборов и различных реле. Между токами обеих обмоток возникает пропорциональная зависимость, соответствующая количеству витков. В трансформаторных устройствах высокого напряжения выполняется изоляция между обмотками из расчета на полное рабочее напряжение. Как правило производится заземление одного из концов вторичной обмотки, поэтому потенциалы обмотки и земли будут примерно одинаковыми.

Все трансформаторы тока предназначены для выполнения двух основных функций: измерения и защиты. В некоторых устройствах обе функции могут совмещаться.

• Измерительные трансформаторы передают полученную информацию к подключенным измерительным приборам. Они устанавливаются в цепях с высоким напряжением, в которые невозможно включить напрямую приборы для измерений. Поэтому только во вторичную обмотку трансформатора выполняется подключение амперметров, счетчиков, токовых обмоток ваттметров и прочих приборов учета. В результате, трансформатор преобразует переменный ток даже очень высокого значения, в переменный ток с показателями, наиболее приемлемыми для использования обычных измерительных приборов. Одновременно обеспечивается изоляция измерительных приборов от цепей с высоким напряжением, повышается электробезопасность обслуживающего персонала.
• Защитные трансформаторные устройства в первую очередь передают полученную измерительную информацию на устройства управления и защиты. С помощью защитных трансформаторов, переменный ток любого значения преобразуется в переменный ток с наиболее подходящим значением, обеспечивающим питание устройств релейной защиты. Одновременно выполняется изоляция реле, к которых имеется доступ персонала, от цепей высокого напряжения.

Назначение трансформаторов

Трансформаторы тока относятся к категории специальных вспомогательных приборов, используемых совместно с различными измерительными устройствами и реле в цепях переменного тока. Главной функцией таких трансформаторов является преобразование любого значения тока до величин, наиболее удобных для проведения измерений, обеспечения питания отключающих устройств и обмоток реле. За счет изоляции приборов, обслуживающий персонал оказывается надежно защищен от поражения током высокого напряжения.

Измерительные трансформаторы тока предназначены для электрических цепей с высоким напряжением, когда отсутствует возможность прямого подключения измерительных приборов. Их основное назначение заключается в передаче полученных данных об электрическом токе на измерительные устройства, подключаемые к вторичной обмотке.

Немаловажной функцией трансформаторов является контроль над состоянием электрического тока в цепи, к которой они подключены. Во время подключения к силовому реле, выполняются постоянные проверки сетей, наличие и состояние заземления. Когда ток достигает аварийного значения, включается защита, отключающая все используемое оборудование.

Принцип работы

Принцип работы трансформаторов тока основан на законе электромагнитной индукции. Напряжение из внешней сети поступает на силовую первичную обмотку с определенным количеством витков и преодолевает ее полное сопротивление. Это приводит к появлению вокруг катушки магнитного потока, улавливаемого магнитопроводом. Данный магнитный поток располагается перпендикулярно по отношению к направлению тока. За счет этого потери электрического тока в процессе преобразования будут минимальными.

При пересечении витков вторичной обмотки, расположенных перпендикулярно, происходит активация магнитным потоком электродвижущей силы. Под влиянием ЭДС появляется ток, который вынужден преодолевать полное сопротивление катушки и выходной нагрузки. Одновременно на выходе вторичной обмотки наблюдается падение напряжения.

Классификация трансформаторов тока

Все трансформаторы тока можно классифицировать, в зависимости от их особенностей и технических характеристик:

1. По назначению. Устройства могут быть измерительными, защитными или промежуточными. Последний вариант используется при включении измерительных приборов в токовые цепи релейной защиты и других аналогичных схемах. Кроме того, существуют лабораторные трансформаторы тока, отличающиеся высокой точностью и множеством коэффициентов трансформации.
2. По типу установки. Существуют трансформаторные устройства для наружной и внутренней установки, накладные и переносные. Некоторые виды приборов могут встраиваться в машины, электрические аппараты и другое оборудование.
3. В соответствии с конструкцией первичной обмотки. Устройства разделяются на одновитковые или стержневые, многовитковые или катушечные, а также шинные, например, ТШ-0,66.
4. Внутренняя и наружная установка трансформаторов предполагает проходные и опорные способы монтажа этих устройств.
5. Изоляция трансформаторов бывает сухая, с применением бакелита, фарфора, и других материалов. Кроме того, применяется обычная и конденсаторная бумажно-масляная изоляция. В некоторых конструкциях используется заливка компаундом.
6. По количеству ступеней трансформации, устройства могут быть одно- или двухступенчатыми, то есть, каскадными.
7. Номинальное рабочее напряжение трансформаторов может быть до 1000 В или более 1000 В.

Все характерные классификационные признаки присутствуют в условных обозначениях трансформаторов тока, состоят из определенных буквенных и цифровых символов.

Параметры и характеристики

Каждый трансформатор тока обладает индивидуальными параметрами и техническими характеристиками, определяющими область применения этих устройств.

Номинальный ток

Позволяет устройству работать в течение длительного времени без перегрева. В таких трансформаторах имеется значительный запас по нагреву, а нормальная работа возможна при перегрузках до 20%.

Номинальное напряжение

Его значение должно обеспечивать нормальную работу трансформатора. Именно этот показатель влияет на качество изоляции между обмотками, одна из которых находится под высоким напряжением, а другая заземлена.

Коэффициент трансформации

Представляет собой отношение между токами в первичной и вторичной обмотке и определяется по специальной формуле. Его действительное значение будет отличаться от номинального в связи с определенными потерями в процессе трансформации.

Токовая погрешность

Возникает в трансформаторе под влиянием тока намагничивания. Абсолютное значение первичного и вторичного тока различается между собой как раз на эту величину. Ток намагничивания приводит к созданию в сердечнике магнитного потока. При его возрастании, токовая погрешность трансформатора также увеличивается.

Номинальная нагрузка

Определяет нормальную работу устройства в своем классе точности. Она измеряется в Омах и в некоторых случаях может заменяться таким понятием, как номинальная мощность. Значение тока является строго нормированным, поэтому значение мощности трансформатора полностью зависит лишь от нагрузки.

Номинальная предельная кратность

Представляет собой кратность первичного тока к его номинальному значению. Погрешность такой кратности может достигать до 10%. Во время расчетов сама нагрузка и ее коэффициенты мощности должны быть номинальными.

Максимальная кратность вторичного тока

Представлена в виде отношения максимального вторичного тока и его номинального значения, когда действующая вторичная нагрузка является номинальной. Максимальная кратность связана со степенью насыщения магнитопровода, при котором первичный ток продолжает увеличиваться, а значение вторичного тока не меняется.

Возможные неисправности трансформаторов тока

У трансформатора тока, включенного под нагрузку, иногда возникают неисправности и даже аварийные ситуации. Как правило, это связано с нарушениями электрического сопротивления изоляции обмоток, снижением их проводимости под влиянием повышенных температур. Негативное влияние оказывают случайные механические воздействия или некачественно выполненный монтаж.

В процессе работы оборудования наиболее часто происходит повреждение изоляции, вызывающее межвитковые замыкания обмоток, что существенно снижает передаваемую мощность. Токи утечки могут появиться в результате случайно созданных цепей, вплоть до возникновения короткого замыкания.

Трансформатор тока — устройство, принцип работы, применение

Что такое трансформатор тока

Трансформатор тока очень интересная и важная тема в электротехнике. Здравствуй, дорогой читатель. Постараюсь доходчиво и подробно рассказать, что такое трансформатор тока, описать его конструкцию и для чего он нужен.

Сильно не заморачивайтесь, трансформатор тока — такой же трансформатор, как и все другие, в основном. Я бы назвал трансформатор тока измерительным трансформатором. Почему измерительным, спросите вы. Отвечаю: все, кто хоть мало-мальски разбирается в основах электротехники или электромонтажа, сталкивался с амперметром (измерительный прибор, показывающий силу тока). Так вот, им вы можете померить маленькие токи по значению. А если мне нужно узнать силу тока, которая больше 600 А? Что делать? Для этого и нужен трансформатор тока. Он понизит большой ток до нужного амперметру значения. В принципе, трансформатор тока, только этим и занимается — он помощник амперметра в измерении силы тока.

Устройство трансформатора тока

Как я уже говорил выше, трансформатор тока — обычный трансформатор, сердечник и две обмотки, первичная и вторичная. Первичную обмотку, которая содержит небольшое количество витков, включают последовательно в цепь, у которой необходимо измерить ток, а к вторичной, с большим числом витков, подключают амперметр. Так как сопротивление амперметра маленькое, я думаю, что трансформатор тока работает в режиме короткого замыкания, при котором сумма магнитных потоков равна разности потоков, созданных первичной и вторичной обмотками.

Принцип работы

Измеряемый ток, протекая по первичной обмотке с маленьким сопротивлением, мы уже знаем, на первичной мало витков, создает на ней небольшое падение напряжения, которое трансформируется во вторичную обмотку. Поскольку число витков вторичной обмотки значительно больше, чем у первичной, то на ней получается большее напряжение при меньшем токе. Чем больше ток, тем меньше напряжение и наоборот.

Применение

Мы уже знаем, что трансформатор тока это друг амперметра, они вместе показывают нам силу тока. Однако, его также можно применить для включения токовых обмоток ваттметров (мощность) и некоторых других приборов.

 Выводы обмоток трансформатора тока маркируют таким образом: первичная обмотка — Л1 и Л2 (линия), вторичная — И1 и И2 (измеритель).

Совет напоследок: вторичную обмотку работающего трансформатора тока не размыкайте. Она всегда должна быть замкнута на прибор или закоротите. Почему так надо делать? При разомкнутом состоянии, образуется большой магнитный поток, который создаст на вторичной трансформатора тока высокое напряжение, опасное для жизни.

Ну вот, в принципе, всё, что сегодня я хотел вам поведать об одном из приборов электротехники. Статью дополнили информацией о подключении трансформатора тока. Много полезного, связанного с электромонтажными работами и электротехникой вы можете найти на карте сайта. Пишите комментарии, всего доброго.

Добавить отзыв

[Принцип трансформатора постоянного тока] Что такое трансформатор постоянного тока? Принцип работы трансформатора постоянного тока — Блокирующее реле — Новости

[Принцип работы трансформатора постоянного тока] Что такое трансформатор постоянного тока? Принцип работы трансформатора постоянного тока

Принцип работы трансформатора постоянного тока

Что такое трансформатор постоянного тока

Трансформатор постоянного тока относится к взаимной индуктивности, используемой для преобразования величины постоянного тока. Он использует нелинейность и асимметрию железного сердечника в катушке с железным сердечником, когда он намагничен постоянным и переменным током, и преобразует большой постоянный ток через катушку в небольшой постоянный ток, обратно пропорциональный количеству витков через катушку. схема выпрямителя. Он в основном используется для измерения большого постоянного тока, а также используется в качестве компонента обратной связи по току, управления и защиты в системе выпрямителя. По сравнению с шунтом он имеет низкие потери мощности и обладает изолирующим эффектом.

1. Краткое введение в систему передачи HVDC

Высоковольтная передача постоянного тока (HVDC). Использование высоковольтных систем постоянного тока для передачи электроэнергии на большие расстояния является эффективным и недорогим методом передачи. Его основными особенностями являются большое расстояние возврата, большая выходная мощность и высокий уровень напряжения. Применяется не только для одноточечной передачи на большие расстояния, но также может использоваться для подключения к сети синхронизации.

Система сверхвысокого напряжения постоянного тока в Китае началась с проекта «Три ущелья». Здесь следует еще раз упомянуть, что в то время был завершен и введен в эксплуатацию проект передачи и преобразования электроэнергии «Три ущелья», который оказал глубокое влияние на оптимизацию распределения ресурсов, реализацию целей энергосбережения и сокращения выбросов, а также согласованное развитие экономической, социальной и экологической среды в районе реализации проекта. Влияние. С одной стороны, это значительно снимает энергетическую напряженность в Восточном Китае и провинции Гуандун; с другой стороны, это снижает нагрузку на железнодорожные перевозки угля и сокращает выбросы углекислого газа. Мало того, что локализация и технический уровень оборудования для передачи и преобразования электроэнергии в Китае были продвинуты на новый уровень, Китай также постепенно сформировал систему передачи энергии с передачей сверхвысокого напряжения переменного и постоянного тока в качестве каркасной сети.

2. Состав оборудования преобразовательной подстанции

Двухсторонняя система высоковольтной передачи электроэнергии постоянного тока состоит из выпрямительной подстанции, инверторной подстанции и промежуточной линии передачи. Когда энергия отправляется обратно, выпрямительная станция действует как инвертор, а инверторная станция играет роль преобразования мощности постоянного тока в мощность переменного тока. Основным оборудованием преобразовательной станции являются [4]: ​​преобразователь трансформатор, преобразователь, сглаживающий реактор, фильтр переменного тока и аппаратура компенсации реактивной мощности, фильтр постоянного тока, устройство защиты, система удаленной связи, линия заземлителя, заземлитель и т. д.

3. Конфигурация трансформатора постоянного тока в преобразовательной подстанции

Безопасная и стабильная работа системы передачи постоянного тока во многом зависит от систем защиты и контроля, работающих во всех углах преобразовательной подстанции. Различные высоковольтные трансформаторы и датчики обеспечивают надежную гарантию точных измерений системы защиты и оборудования преобразовательной подстанции в переходном состоянии.

Обычно в преобразовательных станциях используются два типа трансформаторов постоянного тока: трансформаторы постоянного тока с нулевым потоком и фотоэлектрические трансформаторы тока. В соответствии с преимуществами и недостатками двух типов трансформаторов постоянного тока с точки зрения изоляции и уровня точности, трансформаторы с различными характеристиками размещаются на ключевых узлах преобразовательной подстанции. Трансформаторы постоянного тока с нулевым потоком в основном используются для измерения значения постоянного тока нейтральной линии, нейтральной линии поля постоянного тока и переключателя NBGS поля постоянного тока в клапанном зале. Фотоэлектрический трансформатор тока в основном используется для измерения значения тока полюсной линии в клапанном зале, полюсной линии постоянного тока и бокового контура высокого напряжения фильтра постоянного тока.

Принцип работы трансформатора постоянного тока

Трансформатор для преобразования величины постоянного тока. Он использует нелинейность и асимметрию железного сердечника в катушке с железным сердечником, когда он намагничен постоянным и переменным током, и преобразует большой постоянный ток через катушку в небольшой постоянный ток, обратно пропорциональный количеству витков через катушку. схема выпрямителя. Он в основном используется для измерения большого постоянного тока, а также используется в качестве компонента обратной связи по току, управления и защиты в системе выпрямителя. По сравнению с шунтом (см. амперметр) он имеет малые потери мощности и обладает изолирующим эффектом. В идеальных условиях разница между напряжением питания U и сопротивлением нагрузки Rx приходится на вторичную обмотку на ненасыщенном сердечнике и имеет N1I1 = N2I2 или I1/I2 = N2/N1 (I2 — вторичный ток), т. е. I2 и I2 имеют обратную зависимость от числа витков. После выпрямления I2 его можно считать амперметром постоянного тока или рассчитать по падению напряжения на сопротивлении нагрузки Rx.

Что такое трансформатор тока — рабочий, строительный, тип

Трансформатор тока (ТТ) — это тип измерительного трансформатора, предназначенный для измерения больших токов в энергосистеме. Первичная обмотка имеет несколько витков толстой проволоки, а вторичная обмотка трансформатора тока имеет много витков тонкой проволоки.



Трансформаторы тока в основном используются для выполнения двух задач. В первую очередь для понижения высокого значения тока энергосистемы до низких значений, обычно 5 А или 1 А, которые подходят для работы защитных реле, а во-вторых, для измерения больших токов в энергосистеме путем понижения до уровня измерения для низковольтных измерительных устройств.



Трансформатор тока

Обычно ток вторичной обмотки составляет 5 А или 1 А. поскольку текущий рейтинг вторичного стандартизирован. следовательно, номинальный ток для реле и измерительных устройств также стандартизирован до 5А. Это позволяет обмениваться трансформаторами тока между различными производителями реле и счетчиков.



{tocify} $title={Table of Contents}

Принцип работы трансформатора тока

Работа трансформатора тока электромагнитного типа в некоторой степени аналогична силовому трансформатору, поскольку оба имеют одинаковый принцип работы. (электромагнитная индукция), но есть некоторые отличия, например, силовой трансформатор является устройством с шунтирующим управлением. в то время как CT является устройством последовательного действия. Трансформаторы тока соединены последовательно с энергосистемой, потому что первичный ток высок и имеет мало витков.



CT представляет собой повышающий трансформатор, т. е. повышающий напряжение с первичной обмотки на вторичную. Таким образом, ток уменьшается от первичной обмотки к вторичной. Следовательно, понижение текущего значения для целей измерения или защиты.



Номинальное напряжение трансформатора тока меньше, чем у силового трансформатора, а номинальный ток вторичной обмотки составляет от 5 до 1 А. но они должны быть спроектированы таким образом, чтобы выдерживать высокое значение тока короткого замыкания в течение нескольких секунд в ненормальных условиях системы.

Конструкция трансформатора тока

В зависимости от конструкции трансформаторы тока бывают двух типов:

• Обмоточный
• Стержневой

Трансформатор тока с обмоткой

При обмотке первичная обмотка наматывается на сердечник ТТ более чем на один полный оборот. В трансформаторах тока с обмоткой низкого напряжения вторичная обмотка намотана в бакелитовом каркасе.

Первичная обмотка сильного тока наматывается непосредственно поверх вторичной обмотки, между ними помещается подходящая изоляция. Трансформаторы тока могут быть кольцевого или оконного типа.



Для изготовления сердечника ТТ используют материал железоникелевый сплав, а перед изоляцией сердечник вторичной обмотки изолируют с помощью концевых хомутов и кольцевых витков из прессованного картона.



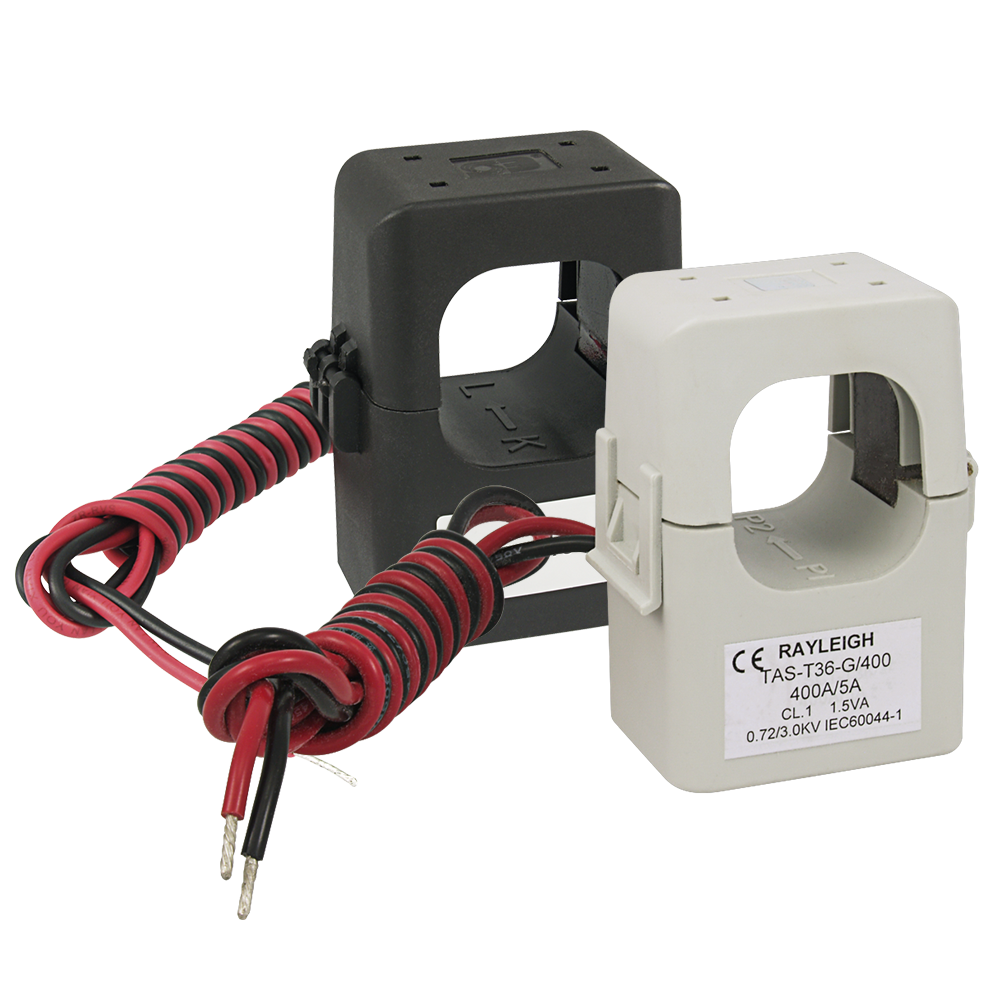

Трансформатор тока стержневого типа

ТТ стержневого типа не содержит первичной обмотки, вместо этого прямой проводник, являющийся частью энергосистемы, действует как первичная обмотка трансформатора тока. В этом типе ТТ первичный элемент не обязательно является частью ТТ.



Первичный проводник, по которому течет ток, окружен кольцевым сердечником из сплава железа, на который намотана вторичная обмотка в виде тороида, как показано на схеме. Между начальным и конечным концами оставляют небольшой зазор для изоляции.



В клещевом ТТ сам токонесущий проводник действует как одновитковая первичная обмотка.



Схема трансформатора тока

Амперметр нижнего диапазона подключается через вторичную обмотку трансформатора тока. потому что внутреннее сопротивление амперметра пренебрежимо мало по сравнению с сопротивлением обмотки ТТ вторичной обмотки. Поэтому ТТ предназначен для работы в условиях короткого замыкания.

В трансформаторе тока ток намагничивания слишком мал, а плотность потока в сердечнике относительно низкая. Также сердечник никогда не насыщается при нормальных условиях эксплуатации.



Поскольку вторичная обмотка этого типа ТТ намотана тороидально. Поэтому он называется тороидальным ТТ. Этот стержневой тип конструкции имеет низкий поток рассеяния как первичной, так и вторичной обмотки, следовательно, обладает низким реактивным сопротивлением.



Почему вторичную обмотку трансформатора тока нельзя оставлять разомкнутой?



Если вторичная обмотка остается разомкнутой, трансформатор тока может потерять свою калибровку и дать неточные показания.



Первичная обмотка все еще проводит ток, а вторичный ток, противодействующий ее МДС, отсутствует.

Ток первичной обмотки действует как ток намагничивания и увеличивает магнитный поток в сердечнике.
