Толщина акустического кабеля: Имеет ли значение толщина акустического кабеля? — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Содержание

Как выбрать сечение для акустического кабеля?

Предполагаемое время на прочтение: 7 минут(ы)

Как выбрать сечение для акустического кабеля? Какой толщины следует выбирать провод для подключения акустики?

Всем доброго дня или вечера. Хочу немного вернуться к вопросу об акустических проводах. Это не займет у вас много времени.

Чуть раньше у нас вышла статья “Каким же проводом лучше подключать акустику?“. Хотелось бы немного дополнить, хотя эта тема постоянно обсуждается на форумах и однозначного мнения так и нет.

В основном все обсуждают вопрос: какая медь в проводах лучше – бескислородная или простая? Но сейчас не об этом. Очень важный момент состоит именно в том, какое сечение медного провода используется!

Пролог

Это не утверждение, а рассуждения и некий опыт по использованию проводов разного сечения.

Представим, купили новый музыкальный центр. Казалось бы – там всё на заводе должно быть рассчитано и подобрано – “как надо”. Но это часто вызывает сомнения, а так ли всё верно инженеры рассчитали. Правильно ли то, что акустика у этого центра подключена проводками толщиной примерно в 0,1-0,2 мм²?

Но с вариантом музыкального центра – проще, ведь он не рассчитан на озвучку дискотеки или даже просто на долговременную работу на максимальной громкости. К тому же, провод в комплекте идет не больше метра, он не рассчитан на то, что кто-то расставит колонки по углам комнаты.

Там действительно, будет возможность слушать громко, но это будет не звук, а просто какофония! Что это такое? Коротко – это хаотическое и бессмысленное нагромождение звуков, которое многие воспринимают как музыку.

По большей части – это качество самого усилителя и самих акустических систем такое, что на достаточной громкости звука уже может и не быть, а остаётся некое подобие “каши” из звуков, какофония.

Но в эту “кашу” вносят свой вклад и провода, которыми подключены колонки. Их качество, как проводов в частности, часто оставляет желать лучшего. Часто встречаются омедненные провода из алюминия. Они проводят напряжение и ток, но когда мы говорим о качественном звуке, то в этом случае – это не про те провода.

Толщина имеет значение!

Так какой толщины следует выбирать провод для подключения акустики? Если не задаваться вопросом о качестве меди, то возьмем в рассуждения только длину и сечение. Далее буду говорить “акустический провод”, а подразумевать простой провод (электрический). Для многих меломанов, а тем более аудиофилов – это очень важный момент. Но не будем обсуждать бренды даже у электрических проводов. Мы уже затрагивали эту тему.

Длина акустического провода

У каждой акустики будет свой провод, своя длина, так как у всех разные помещения где предполагается слушать музыку. И подбирать длину следует так, что бы провода хватало точь-в-точь для подключения, ну или по удобному месту прокладки, что бы потом не спотыкаться через провод, что бы было удобно производить уборку помещения.

Но следует помнить, что чем длиннее провод, тем толще он должен быть. Чисто из школьной физики, что бы “больше электронов проносились по проводу за единицу времени”. Чем больше размер акустики, предполагаю, тем будут более мощные динамики и они потребуют много энергии. Только в том случае, колонки смогут отдавать весь свой потенциал.

Представим, что колонки (высота их предположим – 1,2 метра) стоят в трех метрах друг от друга, а по середине расположена аппаратура, которая будет “раскачивать” акустику. Тогда, для подключения потребуется 2-2,5 метров провода на каждую колонку. Примерно пол метра оставляем на подключение к терминалам, так как они часто расположены выше чем 30 сантиметров от пола. И ещё по полметра для подключения к терминалам усилителя.

Но это всё приблизительно! Примерно так и получится, ну может даже чуть меньше. Но однозначно, что делать бухту провода под стойкой аппаратуры из “лишнего” провода, совершенно не стоит.

Толщина акустического провода

Теперь о том, ради чего и затевалась эта статья – о толщине.

Сделаем проще. Изучите таблицу, что расположена ниже. Ограничимся таблицей до 10 метров. Дальше цифры будут примерно такие же, как при использовании провода длиной в 10 метров. Но не думаю, что кто-то в домашних условиях намерен использовать провод даже в 10 метров.

Сечение провода (мм²)
Сопротивление колонки, Ом	длина провода (метров)
Сопротивление колонки, Ом	1	2	3	4	5	6	7	8	9	10
1	0,75	1,5	2,5	4,0	4,0	4,0	6,0	6,0	6,0	10
2	0,35	0,75	1,0	1,5	2,5	2,5	2,5	4,0	4,0	4,0
4	0,2	0,5	0,5	0,75	1,0	1,0	1,5	1,5	2,5	2,5
8	0,12	0,2	0,35	0,35	0,5	0,75	0,75	0,75	1,0	1,0
16	0,12	0,12	0,12	0,2	0,2	0,35	0,35	0,35	0,5	0,5

Теперь посмотрим, если забыли, какое сопротивление у нашей акустики.

Обычно, акустика которой пользуются дома, имеет сопротивление – 4, 6 или 8 Ом. Реже встречаются и 16 Омные колонки. Про то, что такое сопротивление акустики, а так же – импеданс акустических систем, поговорим в другой раз на страницах нашего сайта.

Сравниваем значения, указанные на колонках и смотрим на таблицу. К примеру, на моих колонках указано – 8 Ом. Я смотрю на левый столбик, ищу свою строку. Смотрю соответствующий столбик – длинна провода. У меня длина – 4 метра получается. И на пересечении строки (4 Ом) и столбца (4 метра) – получается сечение провода, которое мне нужно – 0,35 мм². Но как-то меня эти цифры смущают…

В действительности, сейчас у меня подключена акустика проводом ПВС 2*1,5 мм², в круглой ПВХ изоляции, с многожильными медными проводками. Они хорошо стыкуются с коннекторами терминалов. Скажете – он жесткий, и чересчур – толстый! Но это относительно. Стоит один раз проложить провод, раскрутить его, что бы он не тянулся в кольца, и он пролежит так хоть сто лет.

Жесткость тут особой роли не играет и ни как не мешает.

Выводы

Так какой акустический кабель выбрать для колонок? Как выбрать сечение акустического кабеля для этой цели?

Какой кабель выбрать?

Исходя из того, что уже знаем из ранее прочитанного, считаю, что можно покупать любой электрический кабель или специальный акустический провод, любого бренда и производителя. Главное, что бы он соответствовал требуемым характеристикам самого усилителя и акустической системы. То есть, важные параметры: это выходная мощность усилителя, сопротивление акустических систем и длинна самого провода.

Какое сечение выбрать?

Если усилитель способен выдать 30 ватт и выше, то стоит купить провода с запасом по сечению, не менее 1,0 мм², при длине одного провода до 4 метров. Разница в цене будет незаметная, а усилителю будет проще “проталкивать” отдаваемую мощность в акустику. Но чем мощнее акустика и длиннее нужен провод, тем толще нужно выбрать сечение акустического кабеля.

Это же, я отнес бы и к музыкальным центрам, если колонки установлены дальше, чем один метр от самого музыкального блока. Часто можно видеть в живую и на фото в интернете, что маленький блок музцентра стоит на полочке, рядом с книжками, а колонки развешаны по углам комнаты. Тут-то как раз и следует использовать “не родной” провод, а купить специально нужного кабеля, с нужным сечением. Хуже точно не будет.

Будем рады вашему вниманию и комментариям.

Всего знать – не дано никому, потому многие учатся до конца своих дней, если им это интересно. Так и мы, стараемся познать и поделиться своими размышлениями.

Хотите поделиться своим опытом, знаниями – напишите и мы обязательно примем меры к изучению информации. Вы сможете выразить своё мнение или вы захотите стать автором статей прямо на нашем сайте! Не забываем про Авторские права.

Хотите поделиться мнением о прочтенном на этой страничке – очень будем рады! Оставьте свой отзыв или напишите пожелания в форме ниже.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Толщина акустического провода

В этом случае приобрести отдельно провод и разъем будет достаточно сложно. Для начала, стоит определиться с бюджетом и качеством которое вам требуется. Имейте в виду, что расстояние между приемником или усилителем в акустической системе с длинным кабелем может привести к значительным потерям мощности и вам потребуется более толстый кабель. Вы можете использовать следующую таблицу в качестве ориентира:. Длина провода. Менее 15метров.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Расчет сечения акустического кабеля

Кабели и провода в Hi-Fi и домашнем кинотеатре

Акустический кабель: характеристики, конструкции, принцип работы

Рекомендации по акустическим системам класса Hi-Fi и Hi-End

Вся правда о проводах

Как рассчитать акустический кабель: основы

Как выбрать акустический кабель

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Тест проводов для колонок (акустики (смотреть всем кто не хочет переплачивать )

Расчет сечения акустического кабеля

Сечение акустического провода Как правильно подобрать? Я также очень долго мучился этим вопросом. После тщательного изучения форумов, статей и всякого рода рекомендаций опытных пользователей окончательно остановился на сечении в 2,5 мм кв. Этого оказалось достаточно! Главное не переборщить с сечением кабеля,а то будет преобладание баса. Для полочников 2,5 — 4мм ,для напольников ,5мм. Anonymous писал а :. Ага, преобладание баса-какая чушь!!!! Выбор диаметра кабеля зависит от многих составляющих, сопротивление колонок, длинны кабеля, мощности усилитель-колонки, объема помещения, не смейтесь , от объема зависит какау Вы мощность будете снимать с уся.

Один из первых здравых и технически грамотных критериев подбора сечения. Я очень рад, что есть люди, которые хоть что-то понимают и думают MINOX — респект! Спасибо за комплемент! Про сечение акустического кабеля Слушайте Дядку MINOXа, он дело говорит тока вот на счет сопротивления кабеля это ты загнул «сечение кабеля должно быть таким чтобы сопротивление обоих проводников кабеля бы не более выходного сопротивления уся.

MINOX писал а :. Слушайте Дядку MINOXа, он дело говорит тока вот на счет сопротивления кабеля это ты загнул «сечение кабеля должно быть таким чтобы сопротивление обоих проводников кабеля бы не более выходного сопротивления уся. Вообщето это сопротивление составляет доли ома. А 8ом это сопротивление акустики. Для 4 омной акустики сечение кабеля будет другим , чем при 8-омной. Теперь понял? Av ресивер 8ом и ас 8ом. Какое должно быть сечение кабеля?

Re: Сечение акустического провода VB писал а :. Шура писал а :. Но 1,3мм впринципе уже достаточно. Посчитай токи при 24 В к примеру и увидишь, что уже достаточно. Но лучше больше. Тут играет роль комплекс сечение-длина. Чем длинней, тем толще нужно. Увеличение мощности усугубляет ситуацию — ещё толще, если мощнее. На моей памяти оптимумом оказалось 4мм при Вт тылов и длине 16м. Хотя и от колонок с усилителем многое зависит как себя колонка ведёт, и как усилок себя чувствует — чем дохлее усилок и чем «тяжелее» колонка, тем сечение нужно больше.

Дешёвые колонки с усилками очень не любят малых сечений. Причем падение напряжения по переменному току, а не по постоянному -это две большие разницы. Поэтому важно использовать кабель с минимальным омическим сопротивлением сечение и материал и минимальной погонной индуктивностью конструктив кабеля. С увеличением длины кабеля растет как активная так и индуктивная составляюшая в сопротивлениии кабеля , поэтому по возможности минимальная длина.

AV Onkyo колонки Dali Concept 6. Какова должна быть оптимальная длина ак кабеля, соединяющая их и его сечение?

Площадь комнаты 22кв. Ведь необходимое сечение ак кабелей состоит из трех составляющих: метериал,подводимая мощность и.. Так чему же она равна оптимальном варианте ,если ресивер и АС по 8Ом. Вашему комплекту хорошие шнурки не помогут. Берите, что понравится по дизайну, сечением не менее 2. Не можешь ответить, нечего писать всякую хрень. Гость, Вы действительно задали глупый вопрос. Минокс сказал, что сопротивление как соотношение удельного сопротивления кабеля [материалла и конструкции] и его длинны должно быть не больше а лучше, меньше выходного сопротивления усилителя.

Согласен с этим утверждением. Я, например, не знаю, какое выходное сопротивление у Вашего Onkyo. Думаю, что Вы, судя по формулировке Вашего вопроса, тем более не знаете. Я знаю хотя бы порядок этой величины. Однако, Минокс писал, это доли ома. И что значит «оптимальное сечение и длинна»? Оптимальная длинна — минимальная. Ну а сечение Думаю, 2. Особенно, если кабель хорошего качества.

Ну в конце концов, можно и 4 кв. Хуже с точки зрения Высокой Верности точно не будет. Клеммы главное не сломать. А игры в умеренное искореживание АЧХ с помощью распределенного фильтра в виде телефонной лапшы — это уже не из этой песочницы. Каким образом объем комнаты повлияет на потребляемую колонками мощьность..?

На счет практических вопросов: чтобы на них ответить надо хотя бы знать выходное сопротивление уся а кроме того что это ОНКИО ничего не известно , даже модель , да и на память я не помню сколько Ом у Концепта 6 длина кабеля -желательно минимальная, но не забывайте, что при малом расстоянии между колонками стерео база ссужается. А что насчет долей ома я не прав?

Писав про объем комнаты в голове тогда сидел вопрос о тонкомпенсации , я имел ввиду, что правильный уровень звукового давления дБ, а чтобы его развить требуется разная мощность в зависимости от объема помещения и чувствительности колонок. На счет долей Вы, Минокс, как раз правы. Прото об этом ничего не знает наш практик. Если даже и повлияет, то весьма опосредовано, и в данном контексте это никак не отразиться на требованиях к проводу.

Да вы хотя бы прочитали об исходных. Если у вас номинальное сопр Concept 6 6Ом,о чем вы вообще способны кому-либо помощь» Я так понял, это был Ваш ответ? А где Вы это прочитали? Я не нашел такого утверждения Pokemone писал а :. Хорошая парочка получилась!

Кабели и провода в Hi-Fi и домашнем кинотеатре

Логин: Пароль: Запомнить меня Регистрация Забыли пароль? Страницы: 1 2 3 След. Сергей Стельмах. Сообщений: Регистрация: Вот и мучаюсь вопросом — какие все-таки лучше брать, тем более, что наверняка существует какая-то «золотая середина» относительно толщины кабеля. Михаил Иванов. Сообщений: Баллов: 3 Регистрация:

Акустический провод может оказать заметное влияние на качество звучания. Толщина пучка проводящей медной проволоки рассчитывают по При проводке акустического кабеля не делайте резкие изломы, так как это может .

Акустический кабель: характеристики, конструкции, принцип работы

Очень часто, выбирая звуковой кабель для акусической системы, люди думают, что чем красивее кабель, тем лучше он работает. Ещё как правило, покупатель кабеля редко находит время для прослушивания предлагаемой модели, а то и просто такой возможности нет в самой торговой точке. Каждый понимает, что профессиональный кабель — хороший кабель, но не каждый знает, что профессионалам не нужны «понты» в виде сочной изоляции, красочной упаковки. Но потребитель покупает глазами Потому мы решили подготовить эту небольшую статью в помощь начинающим меломанам и любителям домашних кинотеатров. Какими бы ни были хорошими усилители и динамики, без проводов, соединяющих их с усилителями они будут угрюмо молчать. Чтобы звук из колонок радовал уши, надо сначала порадовать их самих и подсоединить к ним те провода, которые надо. Способность проводов пропускать через себя электрический ток зависит от материалов, используемых при их изготовлении. И, как ни удивительно, серебро, а не золото чемпион среди проводников.

Вся правда о проводах

В многочисленных рекомендациях и отзывах меломанов по выбору акустического кабеля даны советы и озвучены субъективные мнения, не имеющие ничего общего с реальным положением вещей. По мнению авторов, верящих рекламе производителей кабеля, на качество звука существенно влияет чистота и структура кристаллов меди, внешнее покрытие проводов, шаг скрутки и количество жил, материал изоляции и многое другое, что не подтверждено математическими расчетами. Физика наука точная и голословные утверждения не являются доказательством. Рассмотрим степень влияния на качество аудио кабеля чистоты меди жилы, скин-эффекта, экранирующей оплетки, шероховатости, покрытия жил и изоляции. Присутствующий в меди кислород обладает вентильным эффектом, работает как диод, выпрямляя синусоиду.

Как рассчитать акустический кабель: основы

Как выбрать акустический кабель и разобраться в огромном море предлагаемого ассортимента. Покупая акустический провод для автомобильной аудио системы нужно, безусловно, исходить из возможности своего бюджета, а если уж решили, то необходимо владеть и информацией какой кабель акустический купить лучше. Не слишком вдаваясь в физико-технические подробности передачи звука и роли в этом процессе акустического кабеля. Нужно отметить, что чем меньше искажений вносит акустический кабель в звучание, тем лучше. Но как этого достичь и как найти лучший акустический кабель. И так решающее значение для акустического кабеля это его сопротивление, чем меньше сопротивление кабеля, тем лучше качество передаваемого сигнала.

Провод можете купить на радиорынке all-audio.pro и вообще при таком требовании по моему советов не надо!Просто покупайте и.

Как выбрать акустический кабель

И так начнем. Чем меньше искажений вносит акустический кабель в звучание, тем лучше. Решающее значение для акустического кабеля — это его сопротивление, чем меньше сопротивление кабеля, тем лучше качество передаваемого сигнала.

А учитывая, что акустический кабель зачастую прокладывается открытым способом на сценах и концертных площадках, где могут находиться декорации и прочий легковоспламеняющийся инвентарь, короткое замыкание способно вызвать пожар. Поэтому выполняя прокладку акустического кабеля в закрытых помещениях, особенно в тех, где присутствует большое количество различного декора нужно обеспечить скрытую прокладку, позаботившись еще защитить кабель от механических повреждений.

Это не только создаст эстетичный вид, но и обеспечит безопасность, как заведения, так и его посетителей. Акустический кабель большего сечения жил имеют соответственно и больший диаметр, и во время прокладки в кабельных каналах и трапах занимает больше места, сократив тем самым допустимое количество размещенных в них кабелей.

Качественные акустические провода являются залогом чистого звучания вашей аппаратуры. Приобретая усовершенствованную акустику, люди редко задумываются о том, что для хорошего звучания полноценной системы, кроме динамиков, нужно обзавестись также соответствующими проводами.

Ни у кого не вызывает сомнения тот факт, что от характеристик аудио кабеля во многом зависит качество звука. Неспециалисту сложно отделить реальные факты от маркетинговых уловок. Собранная в этой статье базовая информация позволит понять, как дизайн и конструкция влияют на чистоту звучания, какие из его характеристик являются ключевыми.

Каким должен быть кабель для установки акустики в машине ― 130.com.ua

При подключении акустического оборудования в машине кабелям многие уделяют очень мало внимания и времени. И это большая ошибка. Правильно подобранный кабель – это гарантия стабильной работы системы, кроме того, он оказывает влияние и на качество звука. Поэтому выбор кабеля для акустики – очень важная и ответственная задача. Кабель может иметь самые разные параметры, которые обязательно надо учитывать при покупке. Давайте рассмотрим особенности акустических кабелей более подробно.

Основные типы и особенности кабелей для акустики

К усилителю при подключении акустики в машине обычно подходит 3 основных типа кабелей:

силовые – провода питания, по которым поступает ток 12 Вольт;
акустические — проводят аудио сигнал от усилителя к динамикам;
сигнальные межблочные (коаксиальные) — передают низковольтный звуковой сигнал с автомагнитолы к внешнему усилителю.

Силовые и акустические варианты по своему строению идентичны, они отличаются лишь типом изоляции и размером сечения.

Естественно, что каждый кабель имеет конкретные параметры и характеристики, которые непосредственно влияют на его рабочие показатели.

Сечение

Это один из основных параметров любого кабеля. Неправильно подобранное сечение может привести к потерям энергии и негативно сказывается на работе всей системы. Причем, обратите внимание, что сечение акустического и силового кабелей отличаются — силовой провод обычно толще акустического. Сечение кабелей измеряется в Ga и в квадратных миллиметрах. Ga – это единица, сокращение от AWG (American Wire Gauge), ее придумали в США, то есть это американский стандарт измерений. Примечательна закономерность, что чем этот параметр ниже, тем сечение у кабеля лучше. При применении стандартной метрической системы все просто: чем больше цифра у сечения, тем лучше.

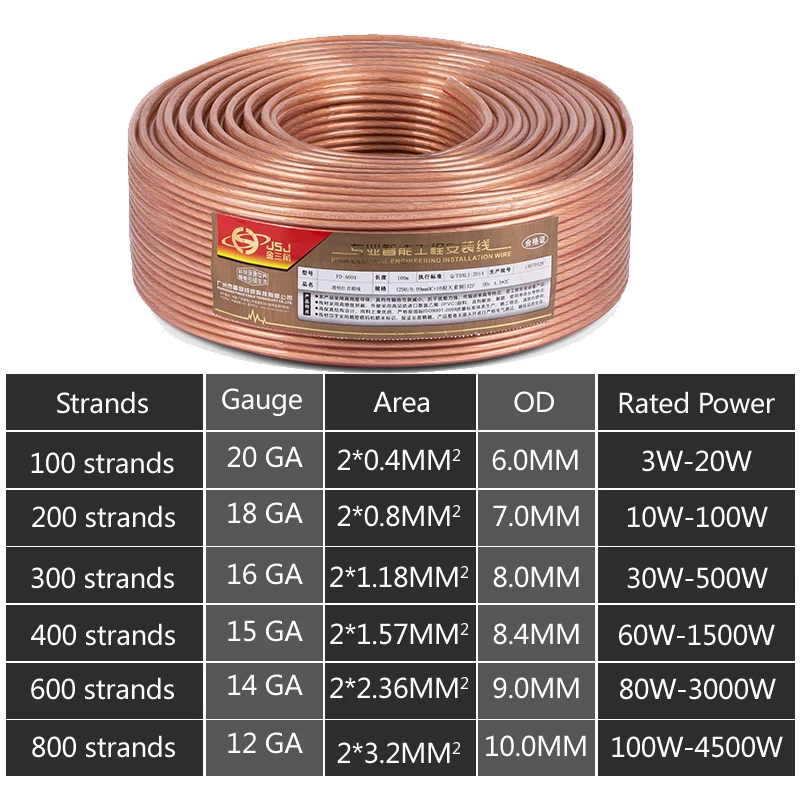

Таблица соответствия сечения проводов

Сечения провода в GA (калибрах)

Диаметр провода в мм.

Сечения провода в кв.мм.

8,25

53,4

7,35

42,4

6,54

33,6

5,19

21,2

3,26

8,35

2,59

5,27

2,05

3,31

1,63

2,08

1,29

1,31

1,024

0,823

0,812

0,519

0,644

0,325

Опытные мастера рекомендуют для подключения динамиков мощностью 100 Вт брать кабель с минимальным сечением от 1,8-2 мм2.

Материал

В своей основе кабель может иметь самые разные металлы, которые напрямую определяет их работу и возможности. Итак, всего можно выделить 4 основных типа кабелей по материалу:

Серебро. Этот металл очень хороший проводник, среди всех металлов он имеет лучший показатель по скорости. Однако многие меломаны уверяют, что серебряный кабель имеет свойство приукрашать звук в верхнем частотном диапазоне. При подключении акустики с низко чувствительными пищалками применение серебряных проводов (акустических, и межблочных) позволит немного компенсировать этот недостаток, так как будут выравниваться амплитудно-частотные характеристики (АЧХ). Но найти сейчас такой кабель довольно сложно, в продаже встречается довольно редко.

Медь. Этот вариант считается самым оптимальным и поэтому самым популярным. Лучшими являются варианты, изготовленные из бескислородной меди высокой степени очистки 99,9999% (OFC). Их особенность в низком сопротивлении. Использование таких кабелей обеспечить стабильную и надежную работу любой акустической системы — звучание будет качественным и громким.
Лужёная медь. Иногда кабель медный, а цвет у него как у алюминия – значит это лужёный кабель. Обычно для лужения используется сплав олова (иногда с незначительной примесью серебра), это позволяет продлить срок эксплуатации и обеспечить защиту при контакте металла с окружающей средой. Такой кабель не окисляется и лучше поддается пайке, он может эффективно работать в любых условиях, в местах с повышенной влажностью, при резких перепадах температуры и т.д.
Алюминий. Этот металл имеет высокое удельное сопротивление (в два 2 больше, чем у меди). Поэтому при таком составе надо брать кабель почти в два раза толще медного аналога. Также стоит отметить, что они окисляются быстрее и служат гораздо меньше медных. Есть еще один момент, на который стоит обратить внимание – деформирование и хрупкость. В местах соединений кабель из алюминия часто деформируется, сплющивается, что приводит к росту сопротивления и как следствие к ухудшению качества звучания. Однако стоят они дешевле медных.

Изоляция

Изоляция – это специальная защитная оболочка, которой покрывается вся поверхность кабеля. И для этого есть две основные причины:

препятствие контакту металла с проводником;
повышение прочности и защита провода от негативного воздействия факторов внешней среды.

Для автомобильных кабелей чаще всего в качестве изоляционного материала используется силикон. Это очень надежный и прочный материал, который может работать в очень широком температурном диапазоне от −60 до 180 градусов.

Также обратите внимание, что производители предлагают кабели с разным цветом изоляции. Это важно и сделано так, чтобы максимально облегчить установку и подключение акустического оборудования в машине.

Длина

Протяженность используемых кабелей напрямую зависит от того, где вы будете устанавливать акустические компоненты и усилитель. Тут ориентироваться следует непосредственно на особенности конкретного автомобиля и схемы монтажа аудиосистемы.

На что следует смотреть при выборе акустического кабеля?

Естественно, что при выборе кабелей для подключения акустики, основные критерии — качество и долговечность. Конечно, что наиболее оптимальный вариант – медный провод, так как он имеет самые хорошие функциональные параметры проводимости. В этом их бесспорное преимущество перед всеми другими вариантами. Причем важно, чтобы это была именно медь, а не какой-то сплав с ее добавлением, так как любой сплав уже будет иметь показатели хуже чистой меди.

Рекомендуется обращать внимание на следующие факторы:

Заранее определитесь со всеми основными параметрами кабеля: тип, материал, сечение, необходимая длина. Это позволит существенно сэкономить время при подборе и не прогадать.
Качество изоляции. Пощупайте провод, ни в коем случае изоляция не должна быть очень мягкой и липнуть к рукам, иметь резкий неприятный запах и оставлять следы красителя. Хорошая изоляция акустического кабеля должна упругой, но не жесткой, а мягкой и эластичной. При перегибе она не должна лопаться и деформироваться.
Кабель высокого качества обязательно маркируется и на его поверхности ставятся метровые метки. Это существенно облегчает работу при прокладывании провода в салоне машині, когда надо отсчитывать куски необходимой длины.
Обязательно смотрите на наличие цветовой маркировки проводов. В противном случае можете столкнуться с серьезной проблемой, так как будут сложности с «фазированием» акустики. Это особенно актуально при подключении продвинутых систем объемного звука.

В нашем интернет-магазине 130.com.ua вы можете купить акустический кабель в Киеве, Харькове и Одессе для подключения динамиков и усилителя от проверенных производителей по доступной цене.

Купить акустический кабель

Материалы по теме

Грамотный выбор кабеля для акустики домашнего кинотеатра, как подобрать акустический кабель для колонок дома

Закон Ома не делает исключений: какой кабель вы ни выберете, сигнал пройдет по цепи от источника к приемнику. Поэтому технически подкованные покупатели спрашивают, зачем им платить больше за акустические кабели, когда в продаже полно дешевых аналогов.

Конечно, если качество звука не имеет значения, подойдет любой провод. Но если вы хотите наслаждаться музыкой или вокалом без искажений и потери диапазона, придется подобрать специальный акустический шнур. Сравните звучание одной и той же песни с разными проводниками, и вопрос, за что вы платите, отпадет сам собой. Мы же поможем выбрать шнур, который подойдет для ваших задач.

Почему лучше выбрать медный кабель

Акустические кабели делают из меди, меди с оловом или серебром, а также из металла с неметаллическими добавками (например, углеродом). Лучший выбор – это медный провод без примесей. Медь может быть монокристаллической или бескислородной высокой очистки. Вторая разновидность – лучшая, потому что в ней нет примесей, которые увеличили бы сопротивление.

Качество звука напрямую зависит от того, сколько искажений внесет проводник. Поэтому ключевая характеристика материала – его сопротивление. Чем меньше сопротивление кабеля, тем лучше сигнал. На сопротивление влияет не только материал, но также диаметр и длина шнура, но если материал обладает высоким сопротивлением, другие характеристики не вытянут качество звучания.

У меди малое сопротивление. Даже если сечение кабеля небольшое, с медным проводником акустика звучит чище, чем со шнуром большого диаметра, но сделанным из другого материала. Обычный диаметр проводников из меди – 2-4 кв. мм. При длине шнура в 3 м и диаметре в 2,5 кв. мм сопротивление будет равно нулю. Учитывайте, что чем длиннее и тоньше акустические провода, тем больше сопротивление, и это отражается на качестве звука.

Какое бывает покрытие акустического кабеля и в чем разница

Медь. Классический вариант – проводник из меди, покрытый чистой медью. Звук будет чистым, но есть недостаток: медь окисляется со временем.
Серебро. Проводники с серебряным покрытием добавляют звучанию яркости и эмоциональности, на передний план выходят высокие частоты.
Олово. Луженые кабели не окисляются, поэтому качество звука будет стабильным на протяжении лет. Олово сглаживает высокие частоты.

Что такое витая пара

Выбирая кабель, вы столкнетесь с таким термином, как витая пара. Это попарно скрученные и изолированные проводники. Использование сразу двух изолированных шнуров позволяет снизить магнитные помехи и обеспечить дополнительную защиту от механических или химических повреждений. В продаже такие шнуры маркируются TP: Twisted Pair.

Витую пару используют в акустике, когда длина проводников должна быть значительной. Но будьте внимательны: есть 7 категорий этих шнуров. Выбирайте проводники 6 или 7 категории, потому что их делают только из меди, в то время как другие пары могут быть сделаны из омедненного алюминия или стали. Чистая медь увеличивает стоимость акустики, но она окупается чистотой звучания.

Кабели этого типа могут быть одножильными и многожильными. Это влияет на звучание: чем дальше друг от друга разнесены проводники, тем меньше слитность звука.

Когда нужен межблочный проводник

Межблочный кабель не используют в акустических системах. С помощью этих проводников подключают усилители, предусилители, ресиверы, DVD-проигрыватели. Если для колонок нужен шнур короткий (чем он короче, тем лучше звучание), то для этого типа проводников длина, наоборот, плюс.

Обращайте внимание на маркировку: на каждом метре должен быть написан производитель и сечение. Лучшими считаются проводники с маркировкой ПРППМ: моно-жилы из меди.

Как выбрать кабель для колонок

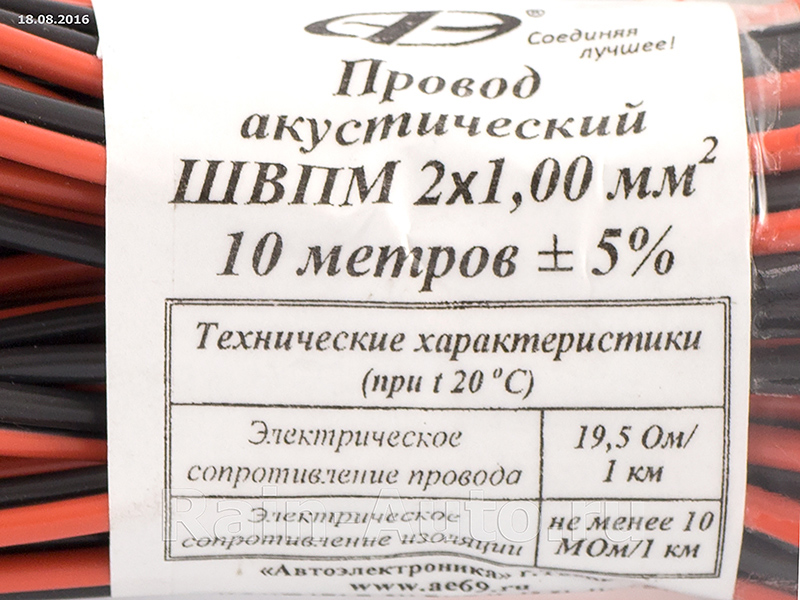

Для подключения колонок нужны шнуры типа ШВПМ 2×0,20 или ШВП 2×0,5. Чтобы добиться высокого качества звука, нужно сочетать минимальную длину с максимальным сечением. Проще говоря, чем толще и короче будет проводник, тем лучше будет звучать музыка. Но если при коротком проводнике вы можете остановить выбор на шнуре небольшого сечения, то длину проводника больше 3 м можно компенсировать только большим сечением.

Для клубов и концертов подойдут шнуры из меди, покрытые серебром. Серебро снижает шумовые помехи, которые возникают при большой длине проводника.

Как выбрать акустический кабель для домашнего кинотеатра

Для подключения домашнего кинотеатра нужен не только акустический, но и оптический кабель, мы остановимся на акустике. Во-первых, купить придется два проводника: один подсоединит колонки к усилителю, другой – к AV-ресиверу. Вы можете сэкономить, если купите шнур в нарезку: по метрам.

Но мы рекомендуем готовые проводники с разъемами на концах. Если вы остановитесь на шнуре в нарезку, придется самостоятельно обжимать кабель и оформлять разъемы. Готовые решения намного надежнее.

Если бюджет позволяет, покупайте проводники из сверхчистой бескислородной меди. Они помечены маркировкой OFC. Лидеры производства – Audioquest, Chord, Straight Wire. Стоимость межблочного кабеля от одного из этих брендов – 50 долларов за полуметровую пару, а колоночный проводник стоит 30 долларов за метр.

Провод для автомобильной акустики

Что стоит знать о сечении акустического кабеля?

Потери передаваемой энергии, зависят от сечения проводника. Чтобы узнать какое сечение у провода, его надо разрезать точно поперек и посчитать площадь торца. Соответственно чем толще провод, тем больше сечение.

В США изобрели свой стандарт, назвав его “American Wire Gauge System” или сокращенно AWG, который, чтобы посильнее уязвить европейцев. еще и перевернули с ног на голову, то есть чем больше калибр, тем меньше диаметр. Таблица соотвествия калибров площадям обширная, но вот для примера несколько часто применяемых типоразмеров для одножильных проводников :

Значение AWG	Диаметр, мм	Сечение, мм2
27	0,361	0,1023
25	0,405	0,128
26	0,455	0,162
24	0,511	0,205
22	0,644	0,325
20	0,812	0,517
19	0,912	0,652
18	1,024	0,8235
17	1,15	1,038
16	1,29	1,307
15	1,45	1,65
14	1,628	2,081
13	1,828	2,624
11	2,308	4,17

Зачем вообще нужно рассчитывать сечение акустического кабеля для прокладки колоночных шнуров? Дело в том, что если металл не идеальный проводник, то он греется от проходящего через него тока. Это значит, что если у вас мощная акустика, то придется взять достаточно толстый провод. А еще есть прямая зависимость сечения от длины. Следует знать, что чем длиннее путь до колонки, тем больше сопротивление проводников, а значит и потери в громкости и качестве. Но чем больше сечение проводника, тем меньше его удельное сопротивление, поэтому взяв провод потолще вы гарантированно не потеряете ни одного драгоценного ватта из отпущенных усилителем.

Расчет сечения акустического кабеля для подключения звуковой колонки

Согласно рекомендациям, сопротивление провода для подключения звуковой колонки не должно превышать 5% ее сопротивления. В таблице представлено максимально допустимое сопротивление проводов кабеля в зависимости от величины сопротивления звуковой колонки.

Допустимое сопротивление кабеля для подключения звуковой колонки
Сопротивление колонки, Ом	Сопротивление проводников, Ом
1,0	0,05
2,0	0,1
4,0	0,2
8,0	0,4
16,0	0,8

При расчете следует учесть, что общее сопротивление кабеля будет в два раза больше, так как он состоит из двух проводников. Чем сопротивление кабеля меньше, тем лучше.

Метр длины медного провода любого сечения имеет известное сопротивление. Поэтому зная допустимое сопротивление кабеля и его длину по таблице можно выбрать подходящий.

Сопротивление медного кабеля звуковой колонки в зависимости от его длины
Диаметр мм	Сечение мм2	Сопротивление, метр×Ом
1	2	3	4	5	6	7	8	9	10
0,25	0,05	0,35	0,70	1,05	1,40	1,75	2,10	2,45	2,80	3,15	3,50
0,50	0,20	0,09	0,18	0,26	0,35	0,44	0,53	0,62	0,70	0,79	0,88
0,80	0,50	0,04	0,08	0,12	0,16	0,20	0,23	0,27	0,31	0,35	0,39
1,0	0,79	0,022	0,04	0,07	0,09	0,11	0,13	0,15	0,18	0,20	0,22
1,5	1,77	0,01	0,02	0,03	0,04	0,05	0,06	0,07	0,08	0,09	0,10
2,0	3,14	0,0055	0,011	0,017	0,022	0,027	0,033	0,038	0,044	0,049	0,055
2,5	4,91	0,0035	0,007	0,011	0,014	0,018	0,021	0,025	0,028	0,032	0,035
3,0	7,07	0,0007	0,0014	0,0021	0,0028	0,0035	0,0042	0,0049	0,0056	0,0063	0,0077

Например, нужно выбрать кабель длиной 2 метра для подключения звуковой колонки сопротивлением 4 Ома. Из таблицы «Допустимое сопротивление кабеля для подключения звуковой колонки» определяем, что сопротивление проводов кабеля не должно превышать 0,2 Ом. Кабель имеет два провода, значит, значение нужно поделить на два, получается 0,1 Ом. В столбце 2 метра подходящим значением является 0,08 Ом, перемещая взгляд влево по горизонтали видим, что подойдет кабель с сечением провода 0,5 мм2 (диаметр 0,8 мм).

Как видите, по вышеприведенным таблицам выбирать сечение провода для динамика неудобно. Поэтому обе таблицы были сведены в одну, что позволит быстро и безошибочно выбрать кабель.

Таблица выбора сечения акустического кабеля в зависимости от сопротивления звуковой колонки
Сопротивление колонки, Ом	Сечение провода (мм2) в зависимости от длины кабеля (м)
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
1	0,68	1,36	2,04	2,72	3,40	4,08	4,76	5,44	6,12	6,8	7,5	8,2	8,8	9,5	10,2
2	0,35	0,70	1,05	1,40	1,75	2,10	2,45	2,80	3,15	3,35	3,85	4,2	4,5	4,9	5,2
4	0,18	0,36	0,54	0,72	0,90	1,08	1,26	1,44	1,62	1,8	2,0	2,2	2,3	2,5	2,7
8	0,09	0,18	0,27	0,36	0,45	0,54	0,63	0,72	0,8	0,9	1,0	1,1	1,2	1,3	1,4
16	0,04	0,08	0,12	0,16	0,20	0,24	0,28	0,32	0,36	0,40	0,44	0,48	0,52	0,56	0,60

Теперь достаточно по сопротивлению динамика узнать необходимое сечение провода в столбце длины кабеля. Например, для подключения звуковой колонки сопротивлением 4 Ом, удаленной от усилителя на 3 метра понадобится кабель с сечением провода 0,54 мм2.

ГОСТ 22483-2012 предписывает стандартный ряд сечений проводов кабелей для производителей и провод выбранного сечения в продаже может отсутствовать.

Таблица стандартных сечений электрических проводов по ГОСТ 22483-2012 (IEC 60228:2004)
Стандартное сечение жил провода, мм2	0,12	0,20	0,35	0,50	0,75	1,0	1,5	2,5	4,0	6,0	10	16	25
Диаметр, мм	0,39	0,50	0,35	0,67	0,98	1,13	1,38	1,78	2,26	2,76	3,57	4,51	5,64

Поэтому решил сделать таблицу, с помощью которой выбор сечения провода для акустического кабеля можно сделать с учетом стандартного ряда сечений.

Таблица выбора стандартного сечения акустического кабеля
Сопротивление колонки, Ом	Стандартное сечение провода (мм2) в зависимости от длины кабеля (м)
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
1	0,75	1,5	2,5	4,0	4,0	4,0	6,0	6,0	6,0	10	10	10	10	10	10
2	0,35	0,75	1,0	1,5	2,5	2,5	2,5	4,0	4,0	4,0	4,0	6,0	6,0	6,0	6,0
4	0,2	0,5	0,5	0,75	1,0	1,0	1,5	1,5	2,5	2,5	2,5	2,5	2,5	2,5	4,0
8	0,12	0,2	0,35	0,35	0,5	0,75	0,75	0,75	1,0	1,0	1,0	1,5	1,5	1,5	1,5
16	0,12	0,12	0,12	0,2	0,20	0,35	0,35	0,35	0,5	0,5	0,5	0,5	0,75	0,75	1,0

Выбирается сечение провода по этой таблице, так же, как и с помощью предыдущей, только в результате вы получите сразу стандартное значение.

Если у вас есть в наличии отрезки медного кабеля достаточной длины, то можно узнать, подойдет ли он для использования в качестве акустического.

Сечение провода измерять приборами невозможно, но его можно вычислить по диаметру, измеренному штангенциркулем или микрометром.

Онлайн калькулятор для вычисления сечения провода по диаметру

Введите диаметр провода, мм:

Для акустического кабеля подойдет любой многожильный медный провод для электропроводки. Если сечение многожильного провода кабеля неизвестно, то его можно определить с помощью опубликованной на сайте методике.

Виды

Для подключения домашнего кинотеатра потребуется 2 основных типа кабеля:

акустический;
оптико-волоконный (оптический).

Задача акустического кабеля заключается в том, чтобы довести до громкоговорителя неисковерканный звук, ведь без качественных составляющих звучание может деформироваться, и в итоге на выходе слышится звук с различными шумовыми эффектами.

Этот вариант подразделяется на несколько подвидов:

симметричный;
несимметричный;
параллельный;
витой;
коаксиальный.

Несимметричный вариант кабеля специалисты называют также «землей». Чтобы качество сигнала, который передает этот шнур, не было низким, не следует применять изделия длиной более 3-х метров. А также хорошая передача определяется экраном, который закрывает основную жилу.

Параллельный кабель состоит из 2-х параллельных проводов и пластиковой оболочки – общей изоляции. Конструкция позволяет дополнительно защитить изделия от возможных внешних повреждений.

Витой кабель наиболее часто используется для подключения внешних устройств, и домашний кинотеатр не исключение. Свивание проводников, которое используется в конструкции такого кабеля, позволяет минимизировать потери качества сигнала при прокладке на большие расстояния, при этом улучшаются соединения, а звуковые потери сводятся к нулю.

Витой кабель подсоединяется к разъему, который маркируется английскими буквами HDMI. Часто такую маркировку можно встретить и на задних панелях в домашних кинотеатрах.

Коаксиальный кабель имеет повышенную защиту благодаря тому, что в его конструкции присутствует изоляция (внешний полиэтилен) и внешний проводник (экран). Применяется для подключения к разъему RCA (может быть использован как в качестве видеокабеля, так и в качестве аудиокабеля).

А также акустический кабель может быть и многожильным, то есть содержать в себе две или более жилы. Этот вариант подразделяется на следующие категории в зависимости от конструктива:

концентрический;
веревочный;
пучкообразный.

Веревочная конструкция – это усовершенствованный конструктив концентрического варианта. Благодаря такой структуре эта категория кабелей имеет высокую гибкость, которая так необходима при подключении к разнообразным внешним устройствам.

Последний вариант встречается довольно редко, поскольку из-за своего внутреннего строения, похожего на паутину, такой кабель подвержен влиянию отраженных сигналов. Это приводит к его быстрому выходу из строя при частой эксплуатации.

Что касается оптического (или оптоволоконного) кабеля, то в его основе находится стеклопластиковый элемент или стальной трос, окруженный оптическими модулями. Он предназначен для передачи оптических сигналов. Такой кабель имеет ряд преимуществ перед медным проводником сигнала.

Высокое качество сигнала за счет скорости передачи данных – у оптики этот показатель на высоте.
При передаче отсутствуют посторонние помехи и звуки. Это достигается благодаря полной защите изделия от электромагнитного поля.

Этот кабель подразделяется по применению. Различают:

для внутренней прокладки;
для кабельной канализации – бронированный и небронированный;
для укладки в грунт;
подвесной;
с тросом;
подводный.

Какие колонки бывают

На сегодняшний день практически в каждом автомобиле присутствует магнитола с колонками, расположенными спереди и сзади и способными радовать владельца достойным звуком. На рынке предлагается разнообразие акустических систем, способных удовлетворить запросы даже самых требовательных ценителей музыки. Один из простых вариантов — приобрести магнитолу в комплекте с динамиками. Более сложный способ, правильно подобрать и установить акустику, которая будет соответствовать конкретному автомобилю.

Чтобы получить действительно качественный звук, нужно выяснить, какие типы динамических головок существуют. Условно их подразделяют на:

широкополосные;
коаксиальные;
компонентные.

Широкополосные динамики воспроизводят весь спектр звуковых частот, который способен воспринять человеческий слух. Именно такой акустикой в большинстве случаев комплектуются сегодня автомобили с завода. Если же вы являетесь любителем хорошего звука, то предпочтение следует отдать коаксиальным динамическим головкам. Комплект состоит из нескольких колонок, монтаж которых осуществляется по одной оси. Весь спектр частот, разделённый на низкочастотный (НЧ), среднечастотный (СЧ) и высокочастотный (ВЧ), воспроизводится отдельными динамиками. Путём разделения и расширения диапазона частот, можно улучшить качество звука. Для любителей музыки высокого качества с мощными НЧ, следует рассмотреть компонентную систему, которая, как правило, используется в качестве фронтальных динамиков. Помимо разных типов акустических систем, динамики разделяют по типоразмерам, выбор которых зависит от места установки и от преследуемых целей.

Акустичекие системы разделяются на широкополосные, коаксиальные и компонентные. Отдавать предпочтение тем или иным динамикам нужно в зависимости от преследуемых целей

Для чего предназначены пищалки

В автомобильных акустических системах довольно часто используются пищалки или твитеры. Основное их назначение — воспроизводить звуки высокой частоты. Приобрести элементы можно как отдельно, так и в комплекте с многокомпонентной системой. По внешнему виду такие устройства представляют собой небольшие динамики, которые способны улучшить звук в автомобиле, сделав его ещё звонче и объёмнее. Устанавливают их, как правило, сзади или спереди, что зависит от используемой схемы акустической системы.

Пищалки в автомобиле предназначены для воспроизведения звуков высокой частоты, а устанавливают их в боковые стойки лобового стекла, двери, на торпедо

Физические характеристики аудио кабеля, влияющие на качество звуковоспроизведения

Рассмотрим степень влияния на качество аудио кабеля чистоты меди жилы, скин-эффекта, экранирующей оплетки, шероховатости, покрытия жил и изоляции.

Влияние на звуковой сигнал чистоты меди

Согласно ГОСТ 859-2001 для изготовления проводов кабелей используется медь чистотой более 99%, в которой максимальная доля примесей в худшем случае не превышает 1%, что практически не влияет на ее проводимость.

Таблица чистоты электротехнических марок меди
Марка меди	М00	М0	М0б	М1	М1р	М2	М2р	М3	М3р	М4
Содержание меди, %	99,99	99,95	99,97	99,00	99,00	99,70	99,70	99,50	99,50	99,00

Присутствующий в меди кислород обладает вентильным эффектом, работает как диод, выпрямляя синусоиду. В бескислородной меди марки М0 количество кислорода не превышает 0,001%. В раскисленной марки М1 – 0,01%, что теоретически может добавлять нелинейные искажения в звуковой сигнал не более, чем на эту величину.

На практике вносимые искажения многократно меньше, так как диоды шунтируются чистой медью. Таким образом, наличие кислорода в меди не влияет на естественность звучания.

Для справки. Ученые В. М. Большов и В. И. Гукин установили, что человеческое ухо не фиксирует нелинейные искажения величиной менее 3%.

Влияние скин-эффекта

При прохождении переменного тока через проводник вокруг него возникает переменное электромагнитное поле, которое создает электрическое индукционное поле, нелинейно взаимодействующее с электромагнитным полем. В результате плотность тока от центра оси провода смещается к его поверхности. Это поведение переменного тока назвали скин-эффектом.

Скин-эффект начинает проявляться на частотах более 100 Гц в проводах сечением более чем 0,75 мм2. Таким образом на низкие частоты (басы) влияния не оказывает. С увеличением частоты начинается плавное проявление скин-эффекта, и на частоте 20 кГц потери увеличиваются до 0,25 дБ, что заметить практически невозможно. Но даже если имеется идеальный слух, то всегда можно скомпенсировать потери в высокочастотном диапазоне с помощью эквалайзера.

На проводах сечением менее 0,75 мм2 скин-эффект в звуковом диапазоне отсутствует. Поэтому, для получения кабеля без скин-эффекта для подключения звуковых колонок к усилителю, например, сечением 1,5 мм2, достаточно свить два изолированных провода сечением 0,75 мм2. Так делают многие производители аудиокабелей.

Об экранирующей оплетке кабеля

Применяемая в дорогостоящих аудио кабелях экранирующая оплетка из цветных металлов не защищает от низкочастотных электромагнитных полей, а высокочастотные поля, от которых экранирование может защитить, в нормальных условиях создают ЭДС в проводах кабеля величиной несколько микровольт.

Уровень влияния такого поля составляет сотые доли дБ, что услышать, даже когда сигнал на колонки не поступает, невозможно.

О количестве жил и их диаметре в проводах акустического кабеля

Количество и сечение жил в проводах кабеля на качество звука не влияет. Чем больше жил и меньше их диаметр, тем эластичнее будет кабель. Вопрос актуален для случая, если необходимо часто транспортировать аудиосистему и свивать кабель.

Влияние шероховатости и покрытия проводов кабеля

Согласно Закону Ома, сила тока в замкнутой цепи зависит только от ее сопротивления, поэтому даже большая шероховатость проводов снизит на 0,1% сечение провода, что практического влияния не окажет.

Покрытие проводов благородными металлами оправдано только для снижения влияния скин-эффекта на частотах выше 100 кГц. Поэтому для аудио кабеля значения не имеет. Изоляционное покрытие вполне справляется с защитой меди от внешних воздействий. Оправданным может быть покрытие только клемм на концах проводов.

Влияние материала изоляции проводов кабеля

Любые электрические провода, в том числе и для подключения звуковых колонок, для защиты от короткого замыкания и внешних воздействий окружающей среды покрываются изоляцией. Изоляция делается из диэлектрического материала и в прохождении тока по кабелю участия не принимает. Так как напряжение, подаваемое с усилителя на колонки, не превышает сотни вольт, то материал изоляции значения не имеет.

Вывод

Качество акустического кабеля определяется только его поперечным сечением. Чистота и структура кристаллов меди, внешнее покрытие проводов, шаг скрутки, сечение жил в проводе и их количество, материал изоляции – практически не оказывает влияние на естественность воспроизведения музыкальных произведений.

При недостаточном сечении проводов часть мощности будет рассеиваться на них и в моменты максимальной громкости низкие частоты (басы) будут звучать без искажений, но несколько тише, потому что в общей звуковой мощности они составляют более 70%.

Характеристики акустических проводов

Отличный звук, получаемый в результате передачи, зависит от следующих факторов:

Тип материала.
Характеристика изоляции.
Внутренняя схема строения материала.

Например, чистота и глубина басов абсолютно зависима от эксплуатируемого металла. Другие параметры влияют на тембр и слитность получаемого звука. Как и упоминалось выше, только медь является наилучшим металлом для подобных проводов. Но и она бывает разного качества.

Медные кабели подразделяются на несколько категорий:

ТРС — медь грубой очистки, используется в проводах бюджетного ценового сегмента. Применяется при невысоких требованиях к звучанию.
OFC — бескислородная и с отличной проводимостью. Этот проводник доступен лишь в средней бюджетной категории товара, так как передает сигнал без малейших потерь и помех. Приемлемая цена и достойное качество сделали данный товар популярным во всем мире.
РСОСС — чистая медь, полученная по принципу вытяжки расплава без прерываний. Технология создана в Китае. Продукция с такой медью занимает лидирующее место и позиционируется как дорогостоящий товар.

В отличие от меди, драгоценные металлы лучше проводят ток. Но вот по ценовому вопросу серебро гораздо чаще используется для производства проводов. К примеру, лучший акустический кабель с внедренным серебром может стоить от 100 евро. Такие дорогие провода в основном эксплуатируются для элитного или концертного оборудования. Еще перспективными считаются композитные провода. Кроме этого, существуют и компонентные, куда вместе с медью добавляют углерод, благодаря чему создается дополнительная защита от искажений и другие положительные свойства.

Типы акустических кабелей

Провод для колонок предназначен для трансляции напряжения звуковой частоты от оконечного усилителя звукового комплекса к акустическим системам. Проводная линия должна передавать сигнал без искажений и помех, сохраняя все нюансы и оттенки звука. Выбор акустического кабеля, не менее важен, чем комплектация музыкального центра электронными компонентами. Чтобы правильно выбрать акустические кабели для колонок нужно знать типы соединительных проводов, основные технические характеристики, и параметры низкочастотного канала. Как выбрать акустические кабели для колонок.Для изготовления соединительных проводов оконечного низкочастотного тракта должны использоваться металлы, обладающие минимальным сопротивлением. Наибольшее распространение получили кабели с медными жилами. Меньшим сопротивлением обладает серебро, но его использование значительно повышает себестоимость продукции. Лучшие акустические провода из серебра применяются в музыкальных комплексах высшего класса, с характеристиками звукового сигнала по уровню «Hi — End». Хорошей альтернативой меди является алюминий, но его применение ограничено из-за высокой ломкости металла.

Качество акустического кабеля определяется следующими факторами:

Материал проводника
Характеристика изоляции
Внутренняя структура кабеля

Медь, применяемая для изготовления проводов, имеет следующие категории качества:

TPC
OFC
PCOCC

Продукт категории TPC имеет самую низкую степень очистки. Из-за наличия примесей структура проводника неоднородна, что заметно снижает качество передачи низкочастотного сигнала. Доказано, что наличие примесей негативно влияет на передачу басовых частот. Такой провод для колонок используется в таких моделях звуковой техники, где частотный диапазон ограничен. Выходной провод, выполненный из меди OFC,обладает высокой степенью очистки и передаёт низкочастотный сигнал от усилителя к колонкам без потерь и искажений. Большинство проводов для звуковой аппаратуры изготовлено из меди данного типа. Проводник из меди PCOCC отличается минимальным количеством примесей и однородной структурой. Его получают методом непрерывного вытягивания из расплава. Соединительные линии, изготовленные из такого металла, применяются в технике высокого класса.

Лучшим акустическим кабелем считается продукция с жилами из чистого серебра. Этот вопрос считается спорным, как преимущество лампового усилителя по сравнению с транзисторным устройством. Кабель для подключения акустики с серебряными проводниками делает звук более звонким и прозрачным. Но отмечается, что в высокочастотной части спектра появляется неприятный металлический оттенок, который снижает эмоциональное восприятие. Промежуточным звеном между медными и серебряными проводниками является линия из медных жил, покрытых тонким слоем серебра.Провода для домашней акустики с посеребрёнными жилами отвечают всем параметрам класса Hi-Fi.

Толщина имеет значение!

Длина акустического провода

Толщина акустического провода

Теперь о том, ради чего и затевалась эта статья – о толщине.

Сечение провода (мм2)
Сопротивление колонки, Ом	длина провода (метров)
1	2	3	4	5	6	7	8	9	10
1	0,75	1,5	2,5	4,0	4,0	4,0	6,0	6,0	6,0	10
2	0,35	0,75	1,0	1,5	2,5	2,5	2,5	4,0	4,0	4,0
4	0,2	0,5	0,5	0,75	1,0	1,0	1,5	1,5	2,5	2,5
8	0,12	0,2	0,35	0,35	0,5	0,75	0,75	0,75	1,0	1,0
16	0,12	0,12	0,12	0,2	0,2	0,35	0,35	0,35	0,5	0,5

Сравниваем значения, указанные на колонках и смотрим на таблицу. К примеру, на моих колонках указано – 8 Ом. Я смотрю на левый столбик, ищу свою строку. Смотрю соответствующий столбик – длинна провода. У меня длина – 4 метра получается. И на пересечении строки (4 Ом) и столбца (4 метра) – получается сечение провода, которое мне нужно – 0,35 мм2. Но как-то меня эти цифры смущают…

В действительности, сейчас у меня подключена акустика проводом ПВС 2*1,5 мм2, в круглой ПВХ изоляции, с многожильными медными проводками. Они хорошо стыкуются с коннекторами терминалов. Скажете – он жесткий, и чересчур – толстый! Но это относительно. Стоит один раз проложить провод, раскрутить его, что бы он не тянулся в кольца, и он пролежит так хоть сто лет. Жесткость тут особой роли не играет и ни как не мешает.

Провода для динамиков в машину

Провода для автомобильных звуковых колонок выбираются по нескольким параметрам. Это материал проводника, тип изоляции и сечение. Акустические кабели делаются из нескольких видов материалов:

Серебро
Медь
Алюминий

По качеству передачи переменного сигнала звуковой частоты, соединительный кабель из чистого серебра является безусловным лидером. Он имеет минимальное сопротивление, не окисляется и не вносит существенных искажений. В автомобилях применяется редко из-за высокой цены. Кабели из меди, покрытой тонким слоем серебра, дают хорошее звучание, с небольшим завышением высоких частот. Чистая бескислородная медь является основным материалом для соединительных кабелей к акустическим системам. Такие провода применяются чаще всего. Провода для подключения динамиков из алюминия имеют большее сопротивление, что сказывается на качестве передачи сигнала. Кроме того алюминий быстрее окисляется и более ломкий, что может затруднить его прокладку внутри автомобиля. Алюминиевые обмеднённые кабели несколько лучше по качеству, но в любом случае хуже проводов из меди.

Прокладка проводов и подключение

Провода для питания усилителя от аккумулятора необходимо прокладывать через моторный отсек и далее через салон к месту установки усилителя. В большинстве случаев приходится вести провода в багажник, где и располагается усилитель. Чтобы защитить провода от механических повреждений рекомендуем использовать гофрированные трубки. Не следует при прокладке пережимать провода, и старайтесь по максимуму использовать имеющиеся технические отверстия.

Так, например, через моторный отсек в салон провода можно провести через многочисленные технические отверстия и далее уже осуществлять прокладку внутри салона авто. Про проходе через техническое отверстие провода рекомендуется защищать от перетирания дополнительно. Для этого можно использовать изоленту или резиновые кембрии большого диаметра.

Подключение проводов выполняется следующим образом:

Красный плюсовой провод подключаем первоначально к усилителю. Вам потребуется клемная колода, имеющая три контакта. Плюсовой контакт на усилителе имеет надпись Batt или просто знак +. Черный минусовой провод подключаем к контакту с надписью GND или значком -.

Подключив провода к усилителю, можно приступать к подключению их к аккумуляторной батарее. Соответственно подсоединяем черный провод напрямую к минусу на АКБ, а красный плюс первоначально подключаем к предохранителю и лишь после этого выполняем соединение с плюсовой клеммой на аккумуляторе.

Сигнальные или как их еще называют межблочные провода первоначально следует подключить к соответствующим выходам магнитолы и лишь потом соединять их с усилителем. На магнитоле выходы помечены как Front, то есть передние динамики и Rear – задняя акустика. Разъем белого цвета соответствует левому каналу, а красный цвет – правому каналу.

Аналогичным образом с соблюдением сторон выполняется подключение провода к усилителю. Помните лишь о необходимости подключения провода управления, для чего к клемме Remote подсоединяется соответствующий провод от магнитолы напрямую или же через кнопку включения.

Выводы

Основная задача акустического кабеля – передать сигнал из усилителя в динамик без искажений. И особенности, отличающие акустический кабель от обычного есть. Для использования кабеля в качестве акустического он должен отвечать ряду физических характеристик. Предназначение диктует свои условия — нужен не просто качественный проводник, он должен быть определенного сечения, не менее 2,5-4 кв. мм, проводник должен быть многожильным, жилы должны быть свиты между собой определенным образом.

В отличие от обычного кабеля сечение жил акустического кабеля меньше, а их количество больше. В случае наличия на пути кабеля помех и шумов, может потребоваться его экранирование. Для акустической системы автомобиля или звукозаписывающей студии это едва ли не самый критичный момент.

Для кабеля, применяемого для передачи звукового сигнала критичной является длина, и если она велика, то качественные характеристики кабеля обретают более выраженный характер.

Применение высоких технологий в производстве акустических кабелей направлено на сохранение качества сигнала и уменьшение искажений и, безусловно, эти технологии уменьшают количество искажений. Однако, если акустический кабель по стоимости превышает обычный в десять раз, это не означает, что качество звучания будет в десять раз лучше. Следует помнить — высокая стоимость не всегда гарантирует высокое качество.

Разница в звучании с применением высокотехнологичных улучшений несоизмерима с разницей в цене кабеля. Для аудиосистемы базового уровня акустический кабель с ценой чуть выше средней заметно улучшит звучание по сравнению с низкокачественным китайским. Кабель же стоимостью свыше 150 долларов предназначен для энтузиастов, которые уже обзавелись усилителем и аудиосистемой соответствующего уровня.

Применение обычного кабеля в качестве акустического, не обладающего специфическими характеристиками вполне оправдано, если качество звучания не стоит как задача, а используемая аппаратура невысокого качества.

как выбрать сечение для колонок, какой кабель лучше, какие провода нужны для подключения

Автор admin На чтение 6 мин Просмотров 7.7к. Опубликовано 24. 05.2018

Кабель для подключения акустических систем или колонок, является составляющей частью любого звукового комплекса. Это может быть бытовой музыкальный центр, профессиональная звуковая аппаратура или система уровня Hi-End. От подбора акустического кабеля и его подключения во многом зависит качество воспроизводимого звука. Часто неверно подобранный провод может стать причиной выхода из строя выходного каскада низкочастотного усилителя.

Содержание

Типы акустических кабелей
Какой акустический кабель лучше
Какие провода нужны для подключения колонок
Как выбрать акустический кабель
Как выбрать сечение акустического кабеля для колонок

Типы акустических кабелей

Качество акустического кабеля определяется следующими факторами:

Материал проводника
Характеристика изоляции
Внутренняя структура кабеля

Медь, применяемая для изготовления проводов, имеет следующие категории качества:

TPC
OFC
PCOCC

Какой акустический кабель лучше

По своей конструкции провода для звуковых систем могут быть одножильными и многожильными. В качестве изоляции в них применяется полихлорвинил, полиэтилен или тефлон. Провода могут быть одиночными или спаренными, круглыми или плоскими. Чтобы избежать большого количества соединительных линий для акустических систем обычно применяется сдвоенный шнур, где два изолированных параллельных проводника, помещены в общий пластиковый рукав. Для повышения помехозащищённости, некоторые типы соединительных линий, имеют в своей конструкции металлический экран.

Для придания проводу дополнительной жесткости, поверх пластиковой изоляции, может находиться защитная сетка из упругой пластмассы или композита. На концах, ближе к точкам подключения, линия делится на два отдельных проводника. Для соединения проводов с усилителем и выходными системами, провода оснащены концевыми разъёмами. На качественную передачу сигналов звуковой частоты влияет конструкция токопроводящих линий. Чаще всего, в качестве соединительных линий, используется многожильная конструкция, где проводник состоит из большого количества тонких жил. Одножильные провода применяются крайне редко. Многожильный проводник может иметь следующую конфигурацию:

Пучкообразная
Концентрическая
Верёвочная

В первом случае жилы расположены произвольным пучком. Такой акустический кабель для колонок обладает низкими характеристиками и для подключения почти не применяется. Во втором случае жилы образуют пакет правильной круглой формы. Параметры такой линии соответствуют всем стандартам качественного звука. При веревочной конфигурации отдельные жилы образуют витые пары, что способствует хорошей передаче сигнала. Выходной НЧ провод может иметь не круглое, а плоское сечение. В нём каждая линия состоит из нескольких изолированных проводников, расположенных параллельно.

Какие провода нужны для подключения колонок

Какой провод использовать для акустики. Выбор кабеля для колонок определяется следующими факторами:

Выходная мощность низкочастотного тракта
Конструкция провода
Материал проводников
Компания производитель

От мощности усилителя низкой частоты зависит сечение проводников. Лучше всего использовать многожильный шнур с концентрической конфигурацией жил и двойной изоляцией. Самой термостойкой и надёжной изоляцией является тефлоновая плёнка. Внешний рукав может быть выполнен из ПВХ или полиэтилена. Чтобы системы динамиков было проще фазировать, проводные линии должны иметь разные цвета изоляции или специальную маркировку. Жилы должны быть выполнены только из меди. Некоторые фирмы азиатского региона выпускают проводные линии со стальными жилами, покрытыми тонким слоем меди. Такой провод обладает большим сопротивлением, чем медный, что негативно сказывается на качестве передачи сигнала. Кроме того в точках соединения обмеднённых жил с разъёмами, имеет место ненадёжный контакт из-за окисления металла.Нужно выбирать акустический кабель производства известных компаний. Для того чтобы согласование акустики и УНЧ было оптимальным нужно избегать слишком длинных проводов, обрезая все излишки.

В проводах для колонок и усилителя, важны типы акустических разъёмов. Подключение элементов звуковой системы может осуществляться коннекторами следующих типов:

RCA (Тюльпан)

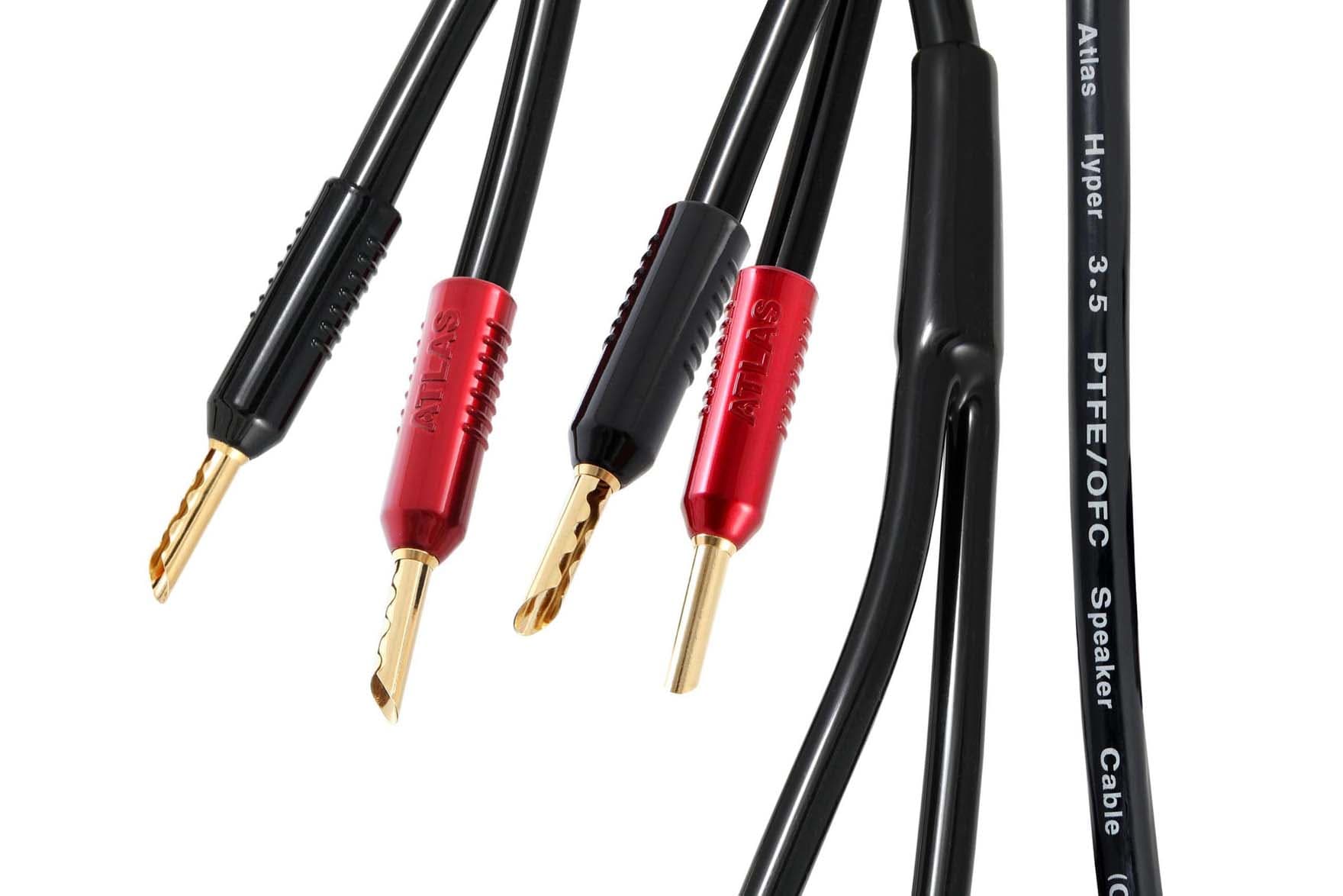

Банан

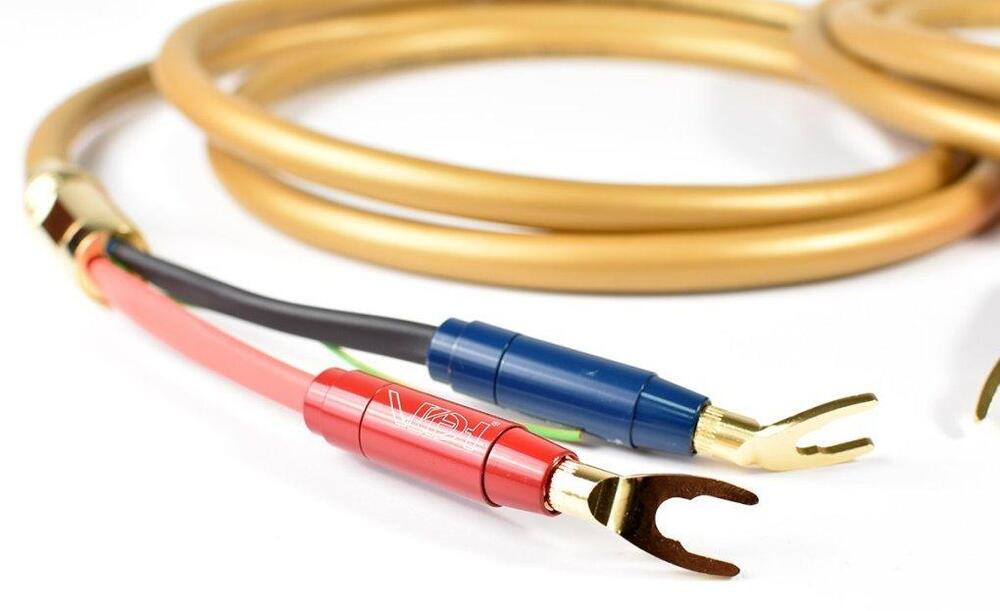

Лопатка

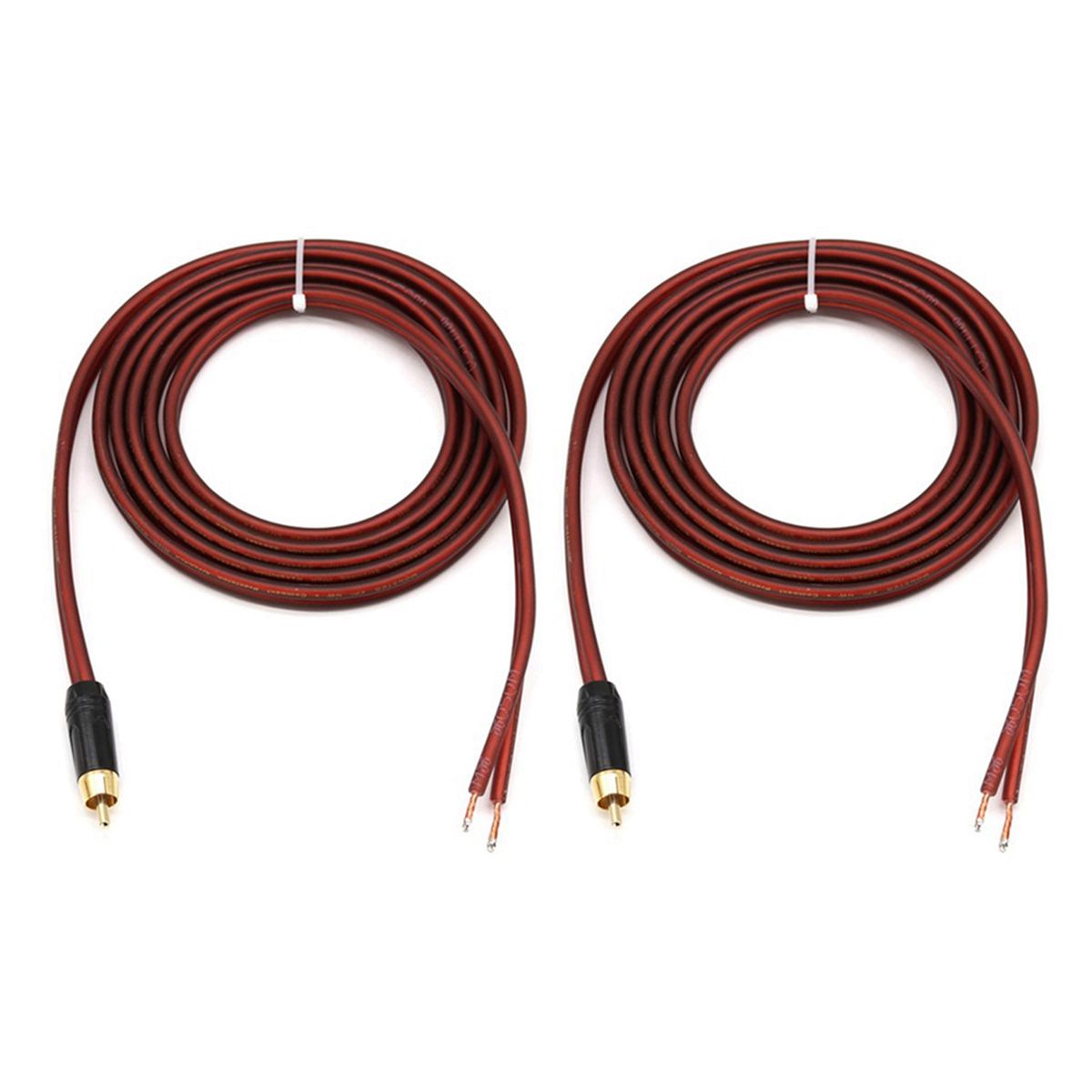

RCA(Тюльпан) используется на кабелях для межблочных соединений и для подключения акустических колонок небольшой мощности. Коннектор типа «Банан» бывает разрезным и с уплотнением в виде плоских пружин. Оба варианта обеспечивают надёжный контакт только при отсутствии сильных вибраций. Поэтому колонки, используемые в автомобиле, подключаются только через клемму «Лопатка». Она надёжно фиксируется гайкой с шайбой гровера и обеспечивает самый надёжный контакт.

Как выбрать акустический кабель

Очень важным параметром звуковой линии является сечение акустического кабеля для колонок. От этого зависит не только качество звука, но и техника безопасности при работе звуковой усилительной аппаратуры.

Для того чтобы выбрать нужное сечение акустического кабеля нужно знать пиковую мощность усилителя низкой частоты.

Как выбрать сечение акустического кабеля для колонок

Основными параметрами, при определении сечения кабеля для акустики, являются характеристики низкочастотного тракта. Обычно известна паспортная мощность усилителя низкой частоты и сопротивление колонок. Нужно использовать не номинальную, а максимальную или пиковую мощность. Сначала определяется напряжение в данной цепи. Для этого нужно умножить пиковую мощность усилителя на сопротивление акустики и из произведения извлечь квадратный корень. U=√P*R. Например при максимальной мощности УНЧ 60 ватт и сопротивлению акустической системы 4Ом, напряжение в кабеле будет порядка 15,4 вольта.

Далее нужно узнать ток. Для этого мощность усилителя делится на напряжение: I=P:U или полученное напряжение делится на сопротивление.I=U/R. В обоих случаях ток в цепи будет равен 3,8 А. Провод с сечением 1,5 мм2 выдерживает ток до 15 ампер, следовательно для данных параметров такого кабеля будет вполне достаточно. В бытовых музыкальных комплексах, длина соединения бывает небольшой, поэтому можно пренебречь собственным сопротивлением провода.Сопротивление провода между усилителем и колонками должно быть минимальным, поэтому большее сечение провода использовать рекомендуется, а уменьшать его нельзя.

Как выбрать правильный калибр и тип

Стив Киндиг писал об аудио- и видеооборудовании для Кратчфилда с 1985 года до выхода на пенсию в 2020 году. . Он был аудиофилом со средней школы и видеофилом с момента появления HDTVS и программ высокой четкости.

Стив — ди-джей-волонтер на общественной радиостанции WTJU, где он регулярно ведет американское фольклорное шоу «Atlantic Weekly», а также программу мировой музыки «Beyond Borders», где он делится своей любовью к африканской музыке. .

Стив также является членом правления кофейни Prism в Шарлоттсвилле. Они устраивают серию концертов с традиционной и акустической музыкой, а он помогает с продажами или чем-то еще, что нужно делать в обмен на возможность слушать живую музыку почти каждую неделю.

Еще от Стива Киндига

Руководство по акустике помещений

Руководство по покупке антенн HDTV

Руководство по покупке настенного крепления для телевизора

Выбор аудио- и видеокабелей

Домик на дереве Тары Система Sonos

Что вам нужно знать о HDR TV

Вкратце: Большинство колонок поставляются без проводов. Вы должны выбрать правильный калибр (толщину) и тип провода для вашей системы.

Вы можете купить акустический провод с разъемами или без них.

Для встраиваемых в стену или потолок динамиков вам понадобится провод динамика с маркировкой CL2 или CL3, соответствующий стандарту UL. Прочтите наше руководство по проводке в стене для получения дополнительной информации.

Чтобы проложить провод под землей к комплекту наружных динамиков, купите провод, рассчитанный на прямое заглубление.

Какой калибр вам нужен?

Толщина проволоки определяется номером американского калибра проволоки (AWG). Чем меньше номер калибра, тем толще проволока. Более толстый провод оказывает меньшее сопротивление току.

Относительная толщина проволочных калибров, нарисованная в масштабе (не фактический размер).

Толстый провод (калибра 12 или 14) рекомендуется для длинных проводов, приложений с высокой мощностью и громкоговорителей с низким импедансом (4 или 6 Ом).

Для относительно коротких участков (менее 50 футов) к 8-омным динамикам обычно подойдет провод 16-го калибра. Он экономичен и прост в работе.

Попросите вашего консультанта порекомендовать подходящий манометр для вашей установки.

Сколько провода вам нужно?

Чтобы выяснить, сколько проводов для колонок вам нужно, проложите шнур от ресивера или усилителя к каждой из колонок. Измерьте струну, а затем добавьте несколько дополнительных футов (чтобы обеспечить некоторую слабину для более легкого соединения с вашим снаряжением).

Какой провод вам нужен?

Вы можете купить акустический провод с разъемами или без них.

Если вы покупаете провод без разъемов, я настоятельно рекомендую вам купить разъемы типа «банан». Подсоединение оголенных концов проводов к ресиверу домашнего кинотеатра — настоящая боль.

Если вы собираетесь прокладывать провод громкоговорителя внутри стен или потолка, вам понадобится провод громкоговорителя с маркировкой CL2 или CL3, соответствующий стандарту UL.

Если вы хотите проложить провод наружного динамика под землей, вам понадобится провод, рассчитанный на прямое заглубление. Для получения дополнительной информации ознакомьтесь с нашим подробным руководством по проводке в стене .

Внутристенный провод доступен с двумя или четырьмя жилами.

С 4-жильным кабелем вы протягиваете один кабель на большое расстояние от усилителя или ресивера до встроенного в стену регулятора громкости в другой комнате. Затем вы можете проложить 2-жильные кабели от регулятора громкости к каждому из стереодинамиков в этом месте. Четырехжильный провод также хорош для подключения колонок со стереофоническим входом.

Попросите разработчика аудио/видео оборудования Crutchfield порекомендовать подходящий провод для вашей установки.

Протяните 4-жильный провод к встроенному в стену регулятору громкости (слева) или стереофоническому динамику (справа).

Стоит ли покупать высококачественные акустические кабели?

Посмотрите на наш широкий выбор акустических кабелей Audioquest. Прочитайте (в основном 5-звездочные) отзывы клиентов. Люди в восторге от качества конструкции и звуковых улучшений, которые они слышат.

Соединительные наконечники

Определите положительные и отрицательные выводы проводов ваших динамиков и убедитесь, что вы правильно подключили их к динамикам и усилителю или ресиверу. Если вы перепутаете одно из соединений, ваша музыка не будет звучать правильно.
Если вы решите подключить провод без разъемов, используйте инструмент для зачистки проводов, чтобы снять примерно 3/8 дюйма изоляции с концов каждого провода, обнажая оголенные жилы провода. Плотно скрутите оголенные жилы каждого провода, чтобы не торчали лишние жилы. Ослабленные жилы могут соприкоснуться с другим проводом кабеля и вызвать короткое замыкание, что может привести к повреждению компонентов.

Слева направо: неизолированный провод, штыревые соединители, лепестковые соединители, однобанановые соединители, двойные банановые соединители.

Клеммы для проводов динамиков

Динамики имеют один из двух различных типов клемм для проводов динамиков — пружинные зажимы и зажимы (см. рисунок ниже).

Пружинные зажимы очень удобны в работе. Просто нажмите на зажим, вставьте провод динамика и отпустите. Подпружиненный механизм удерживает трос на месте. Клеммы с пружинными зажимами могут принимать оголенные провода и штыревые соединители, но не лепестковые соединители, штекеры типа «банан» или штекеры с двойным «бананом».

Клеммы с пружинными зажимами подходят для оголенных проводов или штыревых разъемов.

Соединительные штифты обеспечивают надежное соединение провода динамика.

Отвинтите кольцо, чтобы открыть отверстие, используемое для соединения оголенного провода и штыревых разъемов.

Банановые и двойные банановые заглушки вставляются непосредственно в отверстие в центре соединительной стойки.

Плоский соединитель скользит по хомуту и фиксируется, когда вы снова завинчиваете хомут. Ознакомьтесь с нашим полным ассортиментом разъемов.

Какой толщины должен быть провод динамика? Краткие факты – Stampsound.com

Понимание требований к толщине и длине проводов для вашей акустической системы имеет решающее значение для правильной настройки. Калибр проволоки может варьироваться в зависимости от того, для чего используется конкретная проволока. Неправильная толщина повлияет на качество звука вашего динамика.

Толщина провода динамика должна составлять не более 5 процентов от номинального электрического сопротивления динамика. Импеданс, или сопротивление электрическому току, увеличивается с увеличением длины шнура, поэтому для более мощных динамиков требуется более толстый шнур. AWG проводов динамиков составляет от 10 до 22, причем 10 — самый толстый.

Понятие об импедансе

Импеданс — это еще одно слово, обозначающее сопротивление в мире акустических кабелей.

Термин «препятствовать», «останавливать или сопротивляться» относится к тому же самому, когда речь идет об электрическом токе между вашим усилителем и динамиком. Чтобы иметь наивысшее качество звука, лучше всего иметь как можно меньшее сопротивление электрическому току при подключении провода.

Для этого важно понимать, какой измерительный уровень использовать. Толщина провода влияет на импеданс или на то, насколько плавно звук проходит через провод на расстоянии.

Основное эмпирическое правило, когда речь заходит об импедансе, заключается в том, что чем толще провод, тем меньше сопротивление.

Однако это не обязательно означает, что более толстый провод всегда является лучшим вариантом. Провода большего сечения отлично подходят для более коротких установок, а слишком низкий уровень импеданса может негативно повлиять на усилитель.

Каждая акустическая система и усилитель рассчитаны на определенный уровень импеданса, или Ом .

Большинство усилителей и динамиков, представленных сегодня на рынке, имеют сопротивление не менее 4 Ом. Не рекомендуется опускаться ниже этого уровня импеданса без профессионального опыта из-за риска перегрузки цепи усилителя. Перегруженная цепь может серьезно повредить ваше оборудование, что может стоить вам сотни или тысячи долларов на ремонт/замену.

Калибр толщины проволоки и расстояния

Толщина кабеля увеличивается по мере уменьшения номера калибра.

Например, провод калибра 12 толще провода калибра 16 и так далее. Более толстый кабель пропускает больше электричества и имеет меньшее сопротивление или импеданс. Провод динамика имеет аббревиатуру AWG (American Wire Gauge) .

AWG Размер провода динамика варьируется от 10 AWG до 22 AWG, но в большинстве систем используется 12, 14 или 16 AWG.

Требуемая толщина провода зависит от электрической нагрузки, которая требуется системе для обеспечения оптимального качества звука. Динамики обычно имеют сопротивление 4, 6 или 8 Ом, что указывает на электрическую нагрузку, с которой они могут безопасно справиться, причем 4 — это наивысшее значение.

Толщина провода по шкале AWG напрямую зависит от нагрузки в Ом, для которой оптимизирована ваша система, и от длины провода. Чем длиннее провод, тем толще он должен быть для сохранения того же качества звука.

AWG	Система 4 Ом	Система 6 Ом	Система 8 Ом
10	100 футов	150 футов	200 футов
12	60 футов	90 футов	120 футов
14	40 футов	60 футов	80 футов
16	24 фута	36 футов	48 футов
18	16 футов	24 фута	32 фута
20	10 футов	15 футов	20 футов
22	6 футов	9 футов	12 футов

Источник: the-home-cinema-guide.

com

С другой стороны, более тонкий провод работает так же хорошо на более коротких расстояниях.

Если вам нужно преодолеть всего несколько футов, провод меньшего сечения отлично справится с этой задачей. Например, если у вас есть 6-омная система с 60-футовым расстоянием между вашим усилителем и динамиком, потребуется как минимум провод калибра 14.

Если вы хотите использовать ту же систему с сопротивлением 6 Ом, но вам нужно покрыть только девять футов, провод калибра 22 будет работать точно так же.

Имея это в виду, больший кабель покроет потребности меньшего кабеля, просто он имеет ненужное сопротивление. Это не повредит вашей системе, и многим проще выбрать самый большой размер провода и использовать его для всех подключений.

Проверьте этот провод динамика 12 калибра здесь, на Amazon.

*Важно отметить, что если вы оставите себе несколько футов дополнительного провода, это значительно упростит подключение и настройку. Убедитесь, что вы не забыли рассчитать эти дополнительные футы в соответствии с вашими потребностями в сечении проволоки.

Когда использовать более толстый провод динамика

Диапазон 12-19 AWG является наиболее часто используемой толщиной.

Эти калибры проводов, скорее всего, покроют требуемый импеданс для наиболее распространенных систем. Ветераны создания акустических систем обычно используют одну универсальную толщину, которая покроет все их потребности.

Например, провод 12 калибра достаточно большой, чтобы покрыть до 120 футов для системы 8 Ом, а также покроет любые меньшие требования. На самом деле любой шнур, длина которого превышает минимальные требования самого длинного провода, подойдет для любой установки.

Хотя проще всего использовать более толстый провод для удовлетворения всех ваших потребностей, это не самый экономичный вариант, поскольку более толстый провод дороже и может быть излишним, поскольку толстый провод занимает слишком много места позади вашей установки.

Общее практическое правило при выборе провода для динамика: более толстый провод (12-14) действительно нужен только для систем высокой мощности (4 Ом и выше), а длина шнура превышает 100 футов.

Так когда же нужен более тонкий провод? Более тонкая проволока работает на более коротких расстояниях так же хорошо, как и толстая проволока, и является более рентабельной. Провод калибра 16 лучше всего использовать в относительно коротких приложениях, например, если у вас есть пятьдесят футов для покрытия маломощной 8-омной системы.

Проверьте этот провод динамика 16 калибра здесь, на Amazon.

Когда использовать более тонкий провод громкоговорителя

Провода выше 16 AWG очень тонкие и по-прежнему хорошо подходят для очень короткой длины. Если у вас есть расстояние 16 футов или меньше, которое вам нужно покрыть, провод калибра 18-22 будет работать так же хорошо, как и толстый провод, и будет стоить вам значительно дешевле.

Посмотрите это видео на YouTube, в котором обсуждаются различные сечения проводов.

Провода для акустических систем не обязательно должны быть дорогими

В индустрии акустических систем полно компаний, рекламирующих, что их конкретный провод сделает вашу звуковую систему более теплым и чистым звуком, а их провода будут стоить значительно больше. Обычно это ненужные затраты из-за простой науки об импедансе и длине динамика.

Более длинный и толстый провод обеспечивает такое же качество звука при большей длине, чем более тонкий провод при меньшей длине.

Не тратьте свои с трудом заработанные деньги на дорогие шнуры, заявляя, что они резко улучшат качество звука.

Размеры и требования к проводам для громкоговорителей могут быть очень пугающими, но если вы понимаете мощность вашей системы и уровень импеданса, необходимый для длины, все будет в порядке.

На какой уровень следует установить громкоговорители?

Я написал статью на эту тему. Вы можете прочитать это здесь.

Руководство по проводке динамиков — калибр, длина и тип.

Поиск лучших проводов для динамиков может оказаться непростой задачей, особенно для начинающих монтажников. Вам необходимо учитывать правильный калибр, который обеспечит наилучшее качество звука, длину кабеля, который вам нужен, тип кабеля и тип разъемов, необходимых для ваших динамиков. Необходимо просмотреть много информации, но все можно разбить на простые термины, чтобы вы точно знали, какие варианты лучше всего подходят для ваших обстоятельств.

Выбор правильного сечения провода динамика

Прежде чем мы сможем обсудить, какое сечение провода подходит для ваших динамиков, вам сначала нужно понять, что такое сечение провода. Калибр провода относится к толщине кабеля на основе метрики американского калибра проводов (AWG). Чем меньше это число, тем толще провод. Типичные провода динамиков бывают 12AWG, 14AWG, 16AWG или 18AWG. 12AWG — самый толстый провод, а 18AWG — самый тонкий.

Какое значение имеет толщина кабеля для колонок? Проще говоря, чем толще провод, тем легче по нему проходит электричество. Это означает, что более толстый провод, как правило, дает более четкий сигнал на динамик. Тем не менее, более толстый провод динамика также стоит дороже, поэтому, если у вас нет слуха аудиофила, он может не понадобиться.

Для среднего слушателя вы можете обойтись более тонким проводом в зависимости от импеданса ваших динамиков. 8-омные и 16-омные динамики прекрасно работают с проводом 16AWG. Чтобы получить максимальную производительность от динамиков на 4 и 6 Ом, вам понадобится более дорогой провод 12AWG. Длина кабеля также влияет на сечение провода, необходимого для обеспечения оптимальной производительности динамика.

Длина кабеля громкоговорителя

Самый простой способ измерить длину кабеля — просто протянуть струну от источника до громкоговорителей. Это даст вам очень близкое к точному расстоянию, и это работает независимо от того, находятся ли ваши динамики в помещении или на улице. Вы можете использовать это расстояние для определения сечения провода, необходимого для получения максимальной производительности ваших динамиков.

Эмпирическое правило для длины провода динамика: Купите по крайней мере немного больше, чем ваша оценка.

С 4-омными динамиками вы можете протянуть до 24 футов по проводу 16AWG, а для расстояний до 100 футов рекомендуется использовать провод 10 или 12AWG. Для динамиков с сопротивлением 6 Ом рекомендуется использовать провод 16AWG для длины до 36 футов и провод 10 или 12AWG для длины до 150 футов. Если вы используете динамики на 8 Ом, рекомендуется использовать провод 16 AWG для длины до 48 футов и провод 10 или 12 AWG для длины до 200 футов. Если вы не уверены, какой размер кабеля подходит для вашего пробега, всегда безопасно использовать более толстый провод, чтобы ваши динамики работали с максимальной производительностью.

Эмпирическое правило для проводов динамиков: Чем длиннее отрезок от аудиоусилителя до динамиков, тем меньше калибр.

Таблица размеров проводов динамиков

После измерения длины провода необходимо проверить номинальный импеданс динамиков. В приведенной ниже таблице указаны размеры калибровочного провода и максимальная длина, с которой он может работать, в зависимости от импеданса динамиков.

Калибр провода динамика	4 Ohms Speakers	6 Ohms Speakers	8 Ohms Speakers
18 AWG Speaker Wire	16 feet	24 feet	32 feet
16 AWG Speaker Wire	24 фута	36 футов	48 футов
14 АВГ0154	60 feet	90 feet	120 feet
10 AWG Speaker Wire	100 feet	150 feet	200 feet

Note1: This chart is for stranded copper wire only. Мы рекомендуем использовать провод большего сечения для CCA, особенно для более длинных участков.

Примечание 2: Избегайте кабеля динамика длиной более 50 футов. Наилучших характеристик можно добиться, переместив усилители ближе к динамикам.

Например, провод калибра 18, подключенный к динамику с сопротивлением 8 Ом, не должен превышать в длину более 32 футов от усилителя/ресивера до динамика.
Если у вас есть провод, длина которого превышает рекомендуемую, звуковой сигнал и качество ухудшатся.

Датчик динамика по сравнению с рекомендуемым применением

08 7018 7018 7018 7018 7018 7018 7018 7.1018 86868181615. . ампер

Оболочный проводной сигнал	Рекомендуется использовать
181615.
Провод динамика калибра 16	Длинные кабели для динамиков, средней мощности Сабвуферы (менее 225) с короткими удлинителями для легких условий эксплуатации, рассчитанными на 13 ампер Сабвуферы (2 или 4 Ом) короткой длины, светильники, лампы, осветительные цепи на 15 ампер
Провод динамика 12 калибра	Длинный динамик работает с сабвуферами высокой мощности (2 или 4 Ом) с короткими сабвуферами, Кондиционеры 110 вольт, Кухонная техника на 20 ампер
Провод динамика 10 калибра	Очень длинный динамик работает с мощными сабвуферами (2 или 4 Ом) с сабвуферами короткой длины

Примечание провода достаточно, зависит от импеданса динамиков. Однако для более длинных проводов динамиков (например, в другую комнату) лучше использовать более толстый провод меньшего сечения.

Типы кабелей динамиков

Существует несколько типов кабелей, которые зависят от того, где расположены ваши динамики, и от их типа. Для наружных колонок потребуется прокладка кабеля в грунте, что упрощает установку. Для внутренних динамиков вам необходимо убедиться, что вы покупаете провода с надлежащим рейтингом UL, если они проложены в потолках или стенах. Существуют также различные типы разъемов и ряд проводников, которые подойдут для различных ситуаций.

Indoor Vs Outdoor Cabling

Indoor Speaker Wire	Direct Burial Speaker Wire	Transparent Speaker Wire

If you are using outdoor speakers, you will need чтобы убедиться, что ваши кабели рассчитаны на использование вне помещений. Это означает, что они будут считаться кабелями для прокладки в грунте, что упрощает их установку. Вы можете проложить кабели прямо под землей без какой-либо дополнительной защиты. Экранирование защищает кабели от давления, тепла и влаги, чтобы ваши динамики всегда работали должным образом.

Для внутренних динамиков требуется соответствующий рейтинг UL в зависимости от того, как проложены кабели в вашем доме. Если кабели проложены в потолках или стенах вашего дома, чтобы скрыть кабели, вам необходимо убедиться, что они имеют рейтинг CL2 или CL3. Это необходимо для того, чтобы ваш дом оставался в безопасности, когда кабели проложены рядом с потенциально легковоспламеняющимися материалами на потолке или стенах.

Кабельные разъемы и проводники для динамиков

Наиболее распространенными типами разъемов для динамиков являются зажимы и пружинные зажимы. Крепежные штыри имеют завинчивающиеся колпачки на разъеме, чтобы вкрутить разъем в динамики. Пружинные зажимы имеют зажим с отверстием позади него, которое вы вставляете в динамик, а затем нажимаете на зажим, чтобы зафиксировать их на месте. Это обеспечивает более безопасное соединение, чем соединительные штыри, но это будет зависеть от того, какой тип разъема требуется вашим динамикам.

Некоторые кабели поставляются без разъемов. Если вы покупаете кабели без разъемов, мы настоятельно рекомендуем приобрести разъемы типа «банан», чтобы сделать установку проще и чище.

Существует также проблема количества проводников, необходимых для вашей индивидуальной установки. Кабели бывают 2-жильными или 4-жильными. 2-проводники наиболее просты, поскольку они просто подключаются к вашему источнику и вашим динамикам. 4-жильные кабели чаще всего используются для внешнего регулятора громкости или нескольких динамиков, установленных в разных частях комнаты.

Подводя итоги

Чтобы упростить все, что мы только что обсудили, для калибра проволоки всегда безопасно использовать более толстый кабель, чем более тонкий, но это может быть дороже. Самый тонкий провод, который вы можете получить для своего кабеля, будет зависеть от импеданса вашего динамика и расстояния, на которое должен быть проложен кабель. Легко определить, как долго работает ваш динамик, просто используя строку от вашего источника до местоположения ваших динамиков.

Что касается типов кабелей, то при наличии наружных громкоговорителей всегда рекомендуется прокладка кабелей непосредственно под землей. Для внутренних динамиков убедитесь, что вы используете кабель, соответствующий требованиям UL для вашей ситуации. Вам также необходимо убедиться, что ваши кабели имеют правильные разъемы, соответствующие вашим динамикам, будь то зажим или пружинный зажим. Большинство людей прекрасно справятся с 2-проводным кабелем. 4-жильные кабели обычно используются, если у вас есть внешняя система регулировки громкости или несколько динамиков в разных частях комнаты.

Проверка правильности подключения кабелей улучшит звучание ваших колонок и, как правило, является простой задачей для обычных слушателей.

Какой размер провода динамика подходит? Калькулятор калибра провода динамика и руководство по размерам

Хотите знать, какой размер провода динамика вам нужен? Вы в правильном месте!

В этом руководстве я покажу вам нужный калибр и тип провода динамика, который вам нужен. Я также расскажу о многом другом:

Простые и быстрые практические правила выбора размера провода динамика, если это все, что вам нужно знать.
Объяснение калибра провода динамика и диаграммы американского калибра проводов.
Сравнение плакированного медью алюминия (CCA) и провода из чистой меди, чтобы вас не обманули.
Одножильный и многожильный провод — и почему вам не нужен одножильный провод для динамиков.

НОВИНКА! Теперь я добавил калькулятор калибров проводов динамиков и упрощенную таблицу калибров проводов динамиков, чтобы сделать это проще простого. Статья также была обновлена.

Содержание

Общие советы: Какой размер провода динамика мне нужен?

Простая «повседневная» таблица размеров проводов
Как подобрать правильный размер провода для ЛЮБОЙ длины или любой акустической системы
Советы по использованию акустического кабеля меньшего диаметра и экономии денег
- Стоит ли покупать бескислородный акустический провод?
Какого сечения провод динамика? (объяснены размер и сечение провода)
- Сопротивление и мощность динамика в зависимости от провода правильного сечения
- Многожильные и одножильные проводники
Сколько проводов вам нужно?
- Выяснение, сколько провода нужно купить
Омедненный алюминий против медного провода динамика
Другие полезные статьи о проводке динамиков в помощь

Общие советы: Какой размер провода динамика мне нужен?

Краткое руководство по размеру провода динамика

Для большинства маломощных домашних или автомобильных динамиков (не сабвуферов) подойдет калибр 18 (18AWG). 9Провод 0607 18AWG рассчитан примерно на 50 Вт для 4-омных и 100 Вт для 8-омных громкоговорителей на расстоянии до 50 футов (15 м) или 100 футов (30 м) соответственно.

Для систем большей мощности или большей длины отличным выбором будет калибр 16.

Для большей длины (50–100 футов)/(15–30,5 м) вам потребуется увеличить на 2 калибра (14 калибра), чтобы избежать потери мощности. Очень длинные кабели громкоговорителей теряют мощность на большом расстоянии из-за сопротивления. Использование более крупного провода может помочь уменьшить или избежать этого. (Чтобы упростить задачу, воспользуйтесь моим калькулятором проводов для динамиков)

Громкоговорители с более высоким сопротивлением (например, 6 или 8 Ом) потребляют меньший ток (меньший ток), чем громкоговорители с более низким сопротивлением. Поэтому вы часто можете использовать для них более тонкую проволоку, как вы увидите.

Размер проводов	Рекомендуется для
18 AWG	Автомобильные и домашние громкоговорители длиной до 25 футов со средним уровнем мощности (среднеквадратичное значение 50 Вт и ниже).
16 AWG	Громкоговорители большей длины для автомобильных и домашних стереодинамиков или короткие дистанции менее 20 футов для 75–100 Вт. Сабвуферы средней мощности (менее 225 Вт) небольшой длины.
14 AWG	Длинные (100 футов+) громкоговорители или приложения с более высокой мощностью, такие как мощные сабвуферы 2 или 4 Ом с короткой длиной.

Простая таблица размеров проводов «на каждый день»

Размер проводов Рекомендуется для

18 AWG Автомобильные и домашние громкоговорители длиной до 25 футов со средним уровнем мощности (среднеквадратичное значение 50 Вт и ниже).

16 AWG Громкоговорители большей длины для автомобильных и домашних стереодинамиков или короткие дистанции менее 20 футов для 75–100 Вт. Сабвуферы средней мощности (менее 225 Вт) небольшой длины.

14 AWG Длинные (100 футов+) громкоговорители или приложения с более высокой мощностью, такие как мощные сабвуферы 2 или 4 Ом с короткой длиной.

В большинстве случаев для повседневного прослушивания при среднем или низком уровне мощности (среднеквадратичное значение 50 Вт или ниже) вам нужен провод калибра 18 (18AWG).

Это хороший компромисс между ценой и мощностью, поскольку обычно он доступен по цене и его легко найти.

Как найти правильный размер провода для ЛЮБОЙ длины или акустической системы

Правильный размер провода для динамика зависит от трех факторов:

Выходная мощность вашей стереосистемы или усилителя.

Номинальное сопротивление динамика (Ом) — также называется номинальным сопротивлением .

Длина кабеля, необходимая для вашей акустической системы.

Тем не менее, Я упростил для вас задачу: Вы можете воспользоваться моим калькулятором размеров проводов динамиков или приведенными ниже разделами таблицы размеров проводов динамиков.

КАЛЬКУЛЯТОР ПРОВОДОВ КОЛОНОК

Мой калькулятор сечения проводов громкоговорителей порекомендует правильный калибр проводов громкоговорителей в зависимости от мощности, сопротивления громкоговорителей и необходимой длины. Это отличается от приведенной ниже таблицы размеров проводов динамиков, в которой указаны длины, основанные только на омах динамиков, и не требует номинальной мощности.

Вы можете поэкспериментировать с различной мощностью, длиной и сопротивлением динамиков, чтобы найти наилучшее сечение провода динамика для вашей аудиосистемы и не тратить больше денег, чем необходимо.

КАК ПОЛЬЗОВАТЬСЯ:

Введите следующее:

Провод необходимой длины. Это могут быть целые числа или дроби (5 футов, 2,6 фута и т. д.).

среднеквадратичная/непрерывная мощность для вашего усилителя или стереосистемы. (Не используйте «пиковую» или «максимальную» номинальную мощность.)

Сопротивление динамика в Омах (Ом).

Нажмите кнопку, чтобы получить результаты.

Калькулятор проводов выведет:

Наименьший размер провода с потерями мощности 5% или менее как для медного провода, так и для провода с медным покрытием (CCA).

Потери мощности в проводе, Вт, при максимальной выходной мощности.

ТАБЛИЦА ПРОВОДОВ ГРОМКОГОВОРИТЕЛЯ

Нажмите, чтобы загрузить версию в формате .PDF

Приведенные выше таблица и таблицы удобны, если вы не уверены в мощности стереосистемы или усилителя. Вы можете оценить длину провода, который вы можете использовать без потери большой мощности (при максимальной мощности стерео или усилителя), зная только номинал динамика в Омах.

Предоставляются таблицы проводов как для медных проводов, так и для алюминиевых плакированных медью (CCA). Поскольку алюминий имеет более низкую проводимость, чем медь (более высокое сопротивление на фут), длина будет короче, чем у настоящей меди.

Примечание: Обязательно ознакомьтесь с моими дополнительными советами ниже, так как они помогут вам сэкономить деньги.

Выбор сечения провода громкоговорителя для больших расстояний

Что делать, если вам нужно, скажем, 50 или даже 100 футов длины? В этом случае общее эмпирическое правило состоит в том, чтобы удвоить размер, выбрав толщину провода на 2 размера больше, чем вы бы использовали для более коротких расстояний.

Номер калибра (размер электрического проводника в соответствии со стандартными таблицами проводов) увеличивается или уменьшается на четное число (путем прибавления или вычитания 2), поскольку нечетные числа обычно не используются.

Пример: Провод 18AWG будет терять около 4 Вт при максимальной мощности, если его длина составляет 50 футов. Чтобы избежать этого при переходе от более короткой длины провода, мы можем выбрать акустический кабель на 2 размера больше: 18 AWG -> 16 AWG -> 14 AWG.

Советы по использованию акустического кабеля меньшего диаметра и экономии денег

Поскольку настоящий медный провод в наши дни стоит дороже, а большинство людей не подключают динамики на полную мощность, вот несколько советов по снижению затрат: 60% мощности, вы можете опуститься на один провод калибра AWG. Это связано с тем, что вы никогда не достигнете допустимого тока провода, если не используете максимальную мощность.

У вас есть лишний провод, который вы хотели бы использовать с пользой? Вы можете удвоить или даже утроить проволоку меньшего сечения, чтобы получить такое же сечение, как у более толстой проволоки. (Пример: при использовании двух отрезков 18AWG у вас будет лежать параллельно примерно проводу 16AWG).
Для динамиков объемного звучания и центрального канала для домашнего кинотеатра вам не нужно тратить много, потому что их потребляемая мощность обычно довольно низкая.

Бескислородный акустический провод того стоит?

Нет, провод из бескислородной чистой меди не дает заметного улучшения звука или мощности. Не стоит тратить на это больше денег.

Это отличная маркетинговая функция для розничных продавцов, но данные показывают, что существует удивительно небольшая разница в производительности. Платить больше — пустая трата денег. Пока вы используете провод хорошего качества с правильным сечением, все будет в порядке.

Электрический сигнал не будет иметь заметной разницы на стороне динамика.

Это правда, однако, что настоящая медная проволока лучше, чем алюминиевая проволока с медным покрытием, как я объясню позже.

Провод динамика какого сечения? (Объяснение размера и сечения проволоки)

9Провод динамика 0606 не имеет одного размера (калибра) — он стандартизирован и основан на таблице American Wire Gauge (AWG) , в которой стандартные размеры перечислены с использованием номера.

Менее известная как диаграмма проводов Брауна и Шарпа, диаграмма Американского калибра проводов существует с 1857 года. другие спецификации.

Аналогичным образом, каждый калибр проводов AWG имеет мощность электрического тока (сколько ампер он может выдержать, также называется , иногда ).

В таблице проводов AWG используется система нумерации, в которой более толстый кабель имеет меньший номер. Точно так же большее число используется для меньших проводов с меньшим количеством проводников.

Сопротивление и мощность громкоговорителя в зависимости от провода правильного сечения

Когда усилитель подает аудиосигнал с заданным выходным напряжением, громкоговорители с более низким импедансом потребляют больше электрического тока (более высокий ток), чем громкоговорители с более высоким импедансом. Это может повлиять на размер провода, который вам нужен, в зависимости от длины и мощности, подаваемой на аудиодинамики.

Для более высоких токов требуется провод большего размера (толстый провод), как и для провода питания. Для сравнения, более толстый провод громкоговорителя имеет низкое сопротивление и, следовательно, меньшие потери мощности через него при высоких уровнях мощности или длинном кабеле.

Большинство проводов для громкоговорителей, продаваемых сегодня, состоят из двух проводников, соединенных парой, один из которых помечен как положительный; они по сути такие же, как многожильный силовой кабель, соединенный вместе. Доступные калибры варьируются от 20 до 10, причем 18 калибр является одним из самых популярных.

Тонкий провод, такой как 20AWG или 22AWG, не очень распространен, но иногда может быть полезен для динамиков меньшей мощности.

Многожильные и одножильные проводники

Все продаваемые акустические провода многожильные, то есть состоят из жгута из 16-60 или более очень тонких медных проводников. Однако одножильный провод имеет только один проводник. Для многожильных типов проводов с более толстым сечением используется больше жил проводника, каждая из которых больше, чем меньшего сечения.

Многожильный провод имеет большое преимущество перед сплошным, поскольку он очень гибкий и не ломается под нагрузкой. Также легче снять изоляцию до оголенного провода с помощью инструмента для зачистки проводов. С ним также меньше хлопот при использовании лепестковых соединителей или вставке его в обжимной соединитель.

Так как сплошная жила используется для домашней и промышленной электропроводки, у вас может возникнуть соблазн использовать остатки домашнего электрического провода для ваших колонок. Тем не менее, это ужасный выбор для этого.

Сколько провода вам нужно?

Покупка и использование акустического кабеля, безусловно, один из тех случаев, когда применим старый совет «лучше иметь слишком много, чем недостаточно»! Вы не хотите бежать, потому что вы не планировали заранее.

Всегда лучше измерять и быть уверенным — и переоценивать то, что вам нужно, чтобы быть уверенным, что у вас не хватит.

Чтобы выяснить, сколько провода динамика вам нужно, я предлагаю использовать один из следующих инструментов:

Рулетка
Длинная строка для запуска

Обязательно постарайтесь учесть изгибы и изгибы, но не беспокойтесь о том, чтобы сделать все правильно. Измерьте расстояние, а затем добавьте несколько футов (дополнительные 2 фута или около того хорошо), чтобы учесть кривые и другие мелочи, которые складываются.

Хорошо подойдет рулетка, а также веревка или веревка, которые можно разместить вдоль пути, по которому будет проходить провод.

Отметьте длину, затем измерьте ее. Мне нравится добавлять по крайней мере 1 фут длины для каждой секции провода для использования в домашней стереосистеме и 2 фута для каждой установки автомобильной стереосистемы, чтобы не рисковать.

Выяснение, сколько провода нужно купить

Когда дело доходит до покупки провода для громкоговорителя, нужно знать, что он быстро складывается! Вот два примера, чтобы показать, что я имею в виду:

Пример длины провода динамика #1

Пример домашней стереосистемы:

Измеренная длина переднего динамика: 2 x 6 футов
Размеры задних динамиков: 16 и 22 фута

Всего необходимо проводов: 6 + 6 + 16 + 22 = 50 футов (15,2 м)

Пример длины провода динамика #2 палубные динамики.

Измеренная длина передних динамиков: 2 x 8 футов
Размеры задних динамиков: 16 и 20 футов

Общее количество необходимых проводов: 8 + 8 + 16 + 20 = 52 фута (15,9 м)

Провод для громкоговорителей обычно продается в рулонах, таких как 25 футов, 50 футов и 100 футов, хотя некоторые розничные продавцы также предлагают его в футах. .

Иногда также доступны предварительно нарезанные детали. Обычно они составляют около 6, 12 или 18 футов. Однако чаще всего вы сэкономите деньги, покупая хорошее качество рулонами .

** Помните это правило: никогда не рискуйте с длиной провода динамика — не гадайте. Купите хотя бы немного больше, чем ваша оценка.

Омедненный алюминиевый провод по сравнению с медным акустическим проводом

Омедненный алюминиевый провод (CCA) в последние несколько лет становится все более и более распространенным по мере роста цен на медь. Это одна из тех «мелочей», о которых вы можете не знать при покупке и о которых вам не говорят компании.

В отличие от проволоки из чистой меди, алюминий, плакированный медью, использует сердечник из алюминиевой проволоки с тонким медным покрытием. Внешне он обманчиво выглядит одинаково из-за покрытия.

Алюминий легче и дешевле меди, поэтому на первый взгляд может показаться, что это отличный способ заменить более дорогие медные варианты. Однако у есть проблема.

Алюминий имеет только 61% проводимость меди (другими словами, он имеет на 39% больше сопротивления), а это означает, что алюминиевые провода большего размера потребуются для получения той же мощности, мощности и сопротивления.

Повседневное использование и что нужно знать

В большинстве случаев, таких как средний уровень прослушивания и типичный уровень мощности, это не проблема при повседневном использовании. Однако, если вы собираетесь управлять динамиками на более высоких уровнях мощности или хотите получить лучшее за свои деньги, вам нужно обязательно искать упаковку, в которой указано, что провод на 100% состоит из чистой меди.

Чтобы получить те же характеристики, что и у настоящего медного провода, при покупке провода для громкоговорителей CCA увеличьте размер на один калибр. Например, для замены медного провода калибра 18 используйте провод CCA 16AWG или 14AWG.

Дополнительные полезные статьи о подключении динамиков

Ознакомьтесь с моей статьей о схеме подключения динамиков, чтобы получить дополнительную информацию.
Узнайте, как подключить 4-канальный усилитель к передним и задним динамикам здесь.
Как подключить провод динамика с кучей полезных деталей и фотографий!
Какова правда… влияет ли провод динамика на качество звука?
Как починить провод динамика в машине с отличными результатами.
Отличия и сходства проводов динамика и электрических проводов — все это здесь.

Провод динамика 101: ответы на все ваши вопросы

Обновлено: 20 июня 2022 г.

Выбор лучшего провода динамика может оказаться минным полем. Какой датчик? Дорого или дешево? Получите ответы на свои вопросы в полном руководстве по проводам для колонок.

Провод динамика может показаться скучной темой, не так ли?

Кого волнуют эти надоедливые провода, из-за которых ваша комната выглядит немного грязно? Самое интересное это усилитель и динамики!

Итак, вы просто покупаете первый попавшийся провод динамика, который вы спешите приступить к шоу.

Что ж, вы можете быть удивлены, узнав, что есть много интересных вещей, которые можно узнать о проводах динамиков.

Да, как и во многих других вещах в мире домашнего кинотеатра, здесь есть множество технических моментов, над которыми стоит поразмыслить.

И некоторые люди очень увлекаются этой темой. Что весело!

Итак, если вы хотите узнать больше о захватывающем мире акустических проводов, пристегнитесь и наслаждайтесь поездкой.

Содержание

Самый продаваемый провод динамика на Amazon
Что такое провод динамика?
Как выглядит провод динамика?
Обязательно ли использовать провод динамика?
В чем преимущество покупки надлежащего акустического кабеля?
Что делает хороший акустический провод?
Какой тип акустического кабеля вам нужен?
Что больше — провод калибра 14 или 16?
Чем толстый провод динамика лучше?
Каков наилучший калибр для провода динамика?
Ваши динамики имеют номинальное сопротивление 8 Ом; Какой калибр провода следует купить?
Какое сечение провода рекомендуется для домашнего кинотеатра и объемного звука?
Какой провод динамика лучше?
Что такое акустический провод OFC?
Вы слышите разницу с дорогим акустическим кабелем?
Сколько вы должны потратить на акустический кабель и межкомпонентные соединения?
Стоит ли устанавливать дорогой толстый кабель для передних динамиков и дешевый тонкий провод для тыловых?
Если вы покупаете медный или CCA акустический провод?
Какова максимальная длина провода динамика?
Должна ли длина кабеля динамика быть одинаковой для обоих динамиков?
Какой плюс и минус на проводе динамика?
Следует ли заменить старый кабель динамика и разъемы?
Следует ли припаивать разъемы или оловить провод динамика?
Заключение

Самый продаваемый провод динамика на Amazon

Продукт	Манометр (AWG)	Материал	Длина (футы)
Провод динамика Amazon Basics	16	Алюминий, плакированный медью	100	Проверить цену
Провод динамика InstallGear	14	Алюминий с медным покрытием	100	Проверить цену
Провод динамика GearIT Pro	14	Алюминий, плакированный медью	100	Проверить цену
Провод динамика GearIT Pro	12	Алюминий, плакированный медью	50	Проверить цену
Провод динамика GS Power	10	Медь (OFC)	25	Проверить цену
Провод динамика InstallGear	12	Медь (OFC)	30	Проверить цену
Провод динамика GS Power	12	Алюминий с медным покрытием	100	Проверить цену

Что такое акустический провод?

Провод динамика используется для подключения усилителя к комплекту динамиков. В некоторых частях мира он также известен как акустический кабель.

Усилитель посылает звуковой сигнал электрического тока на динамик, и ток питает драйверы динамиков — так они издают звук.

Таким образом, провод динамика — это всего лишь средство для проведения электрического тока, точно так же, как провод, по которому подается питание на лампу или телевизор.

Как выглядит провод динамика?

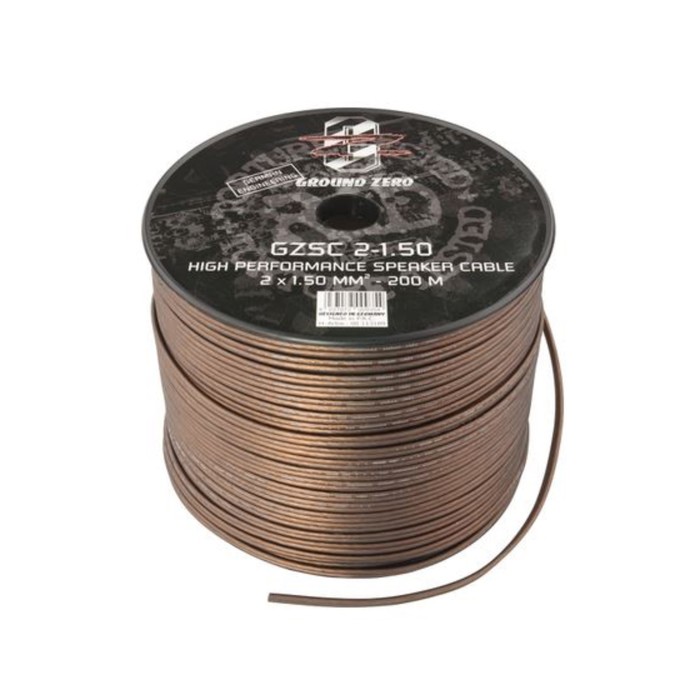

Провод динамика выглядит так, как показано на рисунке ниже, хотя существует много разных типов.

Традиционный провод динамика имеет два проводника для соединения положительного и отрицательного разъемов на усилителях и динамиках.

В отличие от рисунка выше, провод обычно имеет один и тот же тип проводника для обеих жил, обычно медный.

Внутренний сердечник изолирован снаружи каким-либо пластиком. Его следует удалить, чтобы обнажить оголенный провод на каждом конце перед подключением к динамикам или усилителю.

Неизолированный провод можно подключить непосредственно к разъемам динамиков, а иногда для упрощения и надежности соединения добавляется форма терминации.

Дополнительную информацию см. в руководстве по подключению провода динамика.

Обязательно ли использовать провод динамика?

Для подключения усилителя и динамиков необходимо что-то использовать. Но это не обязательно должен быть традиционный провод динамика.

Итак, в чем разница между проводом динамика и обычным электрическим проводом? Не так много, как вы могли бы подумать.

Теоретически, вы можете использовать что угодно, что будет передавать электрический ток от А к Б, например, кабель, используемый для питания вашей лампы, или проволочную вешалку для одежды… если у вас действительно нет денег, чтобы тратить.

На практике большинство людей покупают «динамики».

Они бывают разных размеров и по разным ценам; вам просто нужно решить, что является правильным выбором для вашего оборудования.

Вы можете слышать, как люди говорят, что вам нужно купить дорогой аудиофильский провод для динамиков, чтобы получить наилучший звук в вашей комнате – и хотя некоторые люди это делают, многие этого не делают.

Если вы считаете, что это поможет, купите все, что вам удобно, но если вы сомневаетесь, просто купите дешевый простой провод.

В чем преимущество покупки надлежащего акустического кабеля?

Одним из преимуществ покупки провода, предназначенного для громкоговорителей, является то, что одна сторона будет четко обозначена линией или выступами.

Это упрощает подключение к усилителю и динамику – плюс к плюсу и минус к минусу.

Он также будет иметь гибкую и упругую внешнюю изоляцию, которая упрощает установку и снижает помехи от других электрических сигналов.

Однако вы также увидите другие особенности выделенного провода динамика, которые должны повысить производительность.

Вот некоторые из них:

Бескислородная медь
Криогенная обработка
Направленные кабели
Волшебная волшебная пыль (хорошо, это была шутка!) можно услышать разницу между экзотическими акустическими проводами разных типов.

Итак, в конце концов, вам придется принять решение.

Но маловероятно, что вы услышите существенную разницу в характеристиках между простым проводом и проводом для «специальных аудиофилов».

Некоторые бренды предлагают провода динамиков с разъемами, уже установленными на каждом конце провода, что может быть полезно, если вам нужно надежное соединение и вы не хотите делать это самостоятельно.

Но это необязательно – и в большинстве случаев для подключения всегда можно использовать неизолированный провод.

Что делает хороший акустический провод?

Главное, что нужно акустическому проводу, это жила с низким сопротивлением.

Меньшее сопротивление означает, что в динамик поступает больше сигнала от усилителя.

Вот почему медь всегда использовалась в качестве основного проводника для электрических и акустических проводов — медь является отличным проводником с низким сопротивлением для электричества.

Провод громкоговорителя также должен иметь низкую емкость и индуктивность, но они менее важны, чем сопротивление.

Кроме того, акустический провод должен иметь гибкую и прочную изоляцию снаружи жилы.

Гибкость необходима для упрощения прокладки кабеля в ограниченном пространстве.

Изоляция также должна защищать жилу от электрических помех и окисления, а не разрушаться со временем и не загрязнять жилу.

Какой тип акустического кабеля вам нужен?

При покупке провода динамика необходимо учитывать два основных момента; материал, используемый для внутреннего проводника, и толщина провода.

Вы увидите и другие отличия, но по большей части это маркетинговый дым и зеркала, чтобы заставить вас купить провод, поэтому, как правило, лучше придерживаться основ.

1. Материал сердечника провода

Существует 3 основных проводящих материала, обычно используемых для изготовления провода динамика (вы можете найти более экзотические версии, если хорошенько поискать):
- Медь: стандарт с первых дней производства провода динамика и используется во многих отраслях промышленности для проведения электричества. Провод динамика обычно представляет собой многожильный медный провод, который состоит из множества тонких медных отрезков, связанных вместе. Вы не ошибетесь с этим.
- Алюминий, плакированный медью (CCA): г., когда медь стала дороже, CCA стал более популярным, потому что его было дешевле производить и покупать. Провод CCA также обычно многожильный. Каждая жила имеет алюминиевую жилу с тонким наружным медным покрытием, которое прекрасно работает. Однако его сопротивление отличается от сопротивления меди, поэтому вам может понадобиться более толстый кабель, чем медный, для одного и того же кабеля.
- Серебристый: популярен в более «аудиофильских» проводах для акустических систем. Серебро имеет лучшую электропроводность, чем медь, поэтому предполагается, что это лучшее решение. Кабель, скорее всего, будет из посеребренной меди, а не из цельного серебра, хотя такое существует. Однако, если сопротивление достаточно низкое для длины кабеля, которая вам нужна, вряд ли будет слышна какая-либо слышимая разница между медью и серебром.
2. Типы сечения провода динамика

Калибр провода динамика относится к толщине кабеля.

Это может сбивать с толку, потому что чем выше калибр, тем тоньше кабель, что кажется нелогичным.

Американский калибр проводов (AWG) является стандартом, используемым в Северной Америке.

Этот стандарт не создавался специально для проводов динамиков, но используется в различных отраслях промышленности, где используются провода разных типов.

Возможно, вы также слышали, что он называется калибром проволоки Брауна и Шарпа.

Хотя AWG определяет широкий диапазон размеров, наиболее распространенными размерами проводов для громкоговорителей, вероятно, являются калибры 12, 14 и 16.

Они идеально подходят для большинства проводных соединений в обычном домашнем кинотеатре и стереофонической музыкальной системе.
Калибр проводов громкоговорителей — AWG и диаметр (не в масштабе)
Признан ли стандарт AWG во всем мире? К сожалению, нет, и во всем мире используется несколько других стандартов сечения проводов.

Вот загружаемый файл сравнения размеров проводов, который может быть полезен, если вы хотите сравнить размеры проводов по всему миру.

В Великобритании акустический провод часто измеряется площадью поперечного сечения в квадратных миллиметрах, что, кстати, не совпадает с диаметром.

Однако иногда указывается AWG. Насколько это запутанно?

Ниже приведена диаграмма, показывающая сравнение наиболее распространенных размеров и площадей поперечного сечения проводов громкоговорителей AWG: Таблица сравнения проводов AWG и поперечного сечения проводов громкоговорителей

Источник: sengpielaudio.com
Обычные размеры проводов для громкоговорителей в Великобритании :
- 0,5 мм²
- 0,75 мм²
- 1,5 мм²
- 2,5 мм²
- 4,0 мм²
Таким образом, это не приблизительный эквивалент размера, но вы можете увидеть точное соответствие с таблицей AWG.

Например, 1,5 мм² примерно соответствует 16 AWG, а 2,5 мм² примерно соответствует 14 AWG.

Калибр провода динамика является наиболее важной характеристикой при принятии решения о покупке.

Почему? Потому что по мере того, как провод становится толще, сопротивление уменьшается.

Чтобы добиться наилучшего качества звука, сопротивление должно быть ниже определенного уровня.

Что больше — провод калибра 14 или 16?

Провод динамика 14-го калибра толще провода 16-го калибра.

Проволока 14 калибра имеет диаметр 1,6 мм, а проволока 16 калибра — 1,3 мм.

Чем толстый провод динамика лучше?

Иногда.

Более толстый провод будет иметь меньшее сопротивление (импеданс), а меньшее сопротивление — это хорошо.

Если сопротивление в вашей системе поддерживается ниже определенного уровня, это не ухудшит качество звука, проходящего от вашего усилителя к динамикам.

Таким образом, если вам нужны длинные кабели, более важно использовать более толстый провод, чтобы поддерживать низкое сопротивление.

Однако дело не в том, что более толстая проволока лучше или хуже, а в том, чтобы получить правильный калибр для работы.

В зависимости от необходимой длины провода динамика более тонкий кабель динамика может иметь такие же звуковые характеристики, как и более толстый.

Но если вам нужно проложить кабель на большее расстояние, да, более толстый провод динамика может быть лучше.

Какое сечение провода динамика лучше?

Какой размер провода динамика подходит для вашей комнаты?

Ну, это зависит от нескольких факторов.

Лучший калибр провода динамика для вашей системы будет зависеть от:
1. длины кабеля
2. типа материала, из которого изготовлен проводник
3. импеданса динамиков
Уважаемый инженер Роджер Рассел говорит, что идеальное сопротивление провода динамика составляет менее 5% от номинального сопротивления подключенного динамика.

Если это так, звук, исходящий от усилителя, не будет слышен.

Так как ты собираешься это решить?

К счастью, Роджер также составил простую таблицу, чтобы это было понятно.

Вот его рекомендации для 4-, 6- и 8-омных динамиков, подключенных двухжильным медным проводом, которые должны охватывать большинство динамиков, предназначенных для дома.

На сайте Роджера также есть номера динамиков с сопротивлением 2 Ом, поэтому проверьте их, если они вам нужны.
Таблица размеров проводов динамиков — максимальная длина провода
*Для двухжильного медного провода. Источник: www.roger-russell.com
Как видно из приведенной выше таблицы размеров проводов для динамиков, если у вас есть динамики на 8 Ом, то даже тонкий провод 22 AWG можно протянуть до 12 футов без потери звука. верность.

Этого может быть достаточно для переднего левого, переднего правого и центрального динамика.

Не обязательно покупать провода 22 AWG — в большинстве систем будет использоваться провод AWS 16, 14 или 12 калибра.

Медный провод 16-го калибра может иметь длину до 48 футов с динамиками на 8 Ом.

Итак, если вам нужен размер провода, подходящий для большинства обстоятельств, то, вероятно, подойдет медный провод 16-го калибра.

Но для динамиков с более низким импедансом вы можете выбрать 12 или 14 AWG на всякий случай.

Несмотря на то, что в таблице указана длина до 200 футов, вы не захотите прокладывать кабель так далеко. Роджер предлагает максимальную длину кабеля 50 футов.

Как насчет провода CCA?

Не забывайте, что эти данные относятся к медному акустическому проводу.

Если вы купите алюминиевый провод с медным покрытием, он будет иметь повышенный импеданс по сравнению с медью.

Roger Russell не предоставляет эти цифры, но имейте это в виду при покупке кабеля.

В качестве грубого эмпирического правила, возможно, на всякий случай увеличьте следующую толщину.

Итак, если для вашей комнаты подходит медный провод 16-го калибра, то, возможно, купите CCA и 14-го калибра.

Конечно, это может свести на нет экономию затрат на покупку CCA вместо меди! Жизнь полна сложных решений.

На самом деле не имеет значения, какой кабель вы купите для короткой прокладки кабеля — скажем, до 10 футов — вы вряд ли услышите разницу.

Если вы сомневаетесь и предполагаете, что можете себе это позволить, просто купите медный кабель.

Ваши динамики имеют номинальное сопротивление 8 Ом; Какой калибр провода следует купить?

Отличный вопрос!

Ранее вы узнали, что калибр провода, который вы покупаете, зависит от импеданса динамика.

Однако сопротивление динамика номинальное, а значит, это среднее значение, поэтому на некоторых частотах оно может быть выше и ниже номинального значения.

Если да, то как определить наилучшее сечение проволоки?

Во-первых, вы должны узнать минимальное сопротивление ваших динамиков – вы можете получить его в руководстве пользователя или на сайте производителя.

Затем, если вы хотите быть уверены, что все сделано правильно, вы можете использовать это как импеданс для ваших динамиков.

Теперь у вас есть большой запас прочности при определении наилучшего сечения провода для длины кабеля, так что, скорее всего, это не будет иметь значения.

Но, если вы близки к пределу расстояния для определенного датчика, вы можете рассмотреть минимальное сопротивление динамика, а не номинальное значение.

Либо так, либо просто возьмите следующий размер.

Какое сечение провода рекомендуется для домашнего кинотеатра и объемного звука?

Выбор правильного сечения провода динамика может показаться необходимым для аудиофильских стереофонических акустических систем.

А как насчет домашнего кинотеатра и объемного звука? Каков правильный калибр динамика для этого?

Ну, правила те же — вы по-прежнему используете усилители, динамики и провода.

Итак, просто выберите правильный калибр в зависимости от импеданса вашего динамика и длины кабеля.

Если вам нужен быстрый ответ, провод динамика AWS 14-го калибра без проблем подойдет для большинства решений, а большинству людей подойдет более дешевый AWS 16-го калибра.

Но, если вы хотите быть уверенным, взгляните на таблицу максимальной длины проводов выше и примите правильное решение для вашей комнаты.

Какой провод динамика лучше?

Если вы читали предыдущие пункты, то знаете, что покупка дорогого провода для колонок вряд ли заметно изменит звук в вашей комнате.

Являются ли дорогие фирменные провода лучшими проводами для динамиков, которые вы можете купить?

Что ж, если вы считаете, что он улучшает звук в вашей комнате и заставляет вас чувствовать себя лучше, покупая его, тогда это лучший провод для динамиков для вас.

Но, в большинстве случаев, не нужно заморачиваться над этим и не нужно париться над конкретной маркой.

Если хотите, купите известный бренд, но их основной провод — это все, что вам, вероятно, нужно. Вы также можете очень дешево приобрести небрендированный медный провод динамика, который подойдет в большинстве случаев.

Просто найдите правильный калибр для работы.

Лучший провод для динамиков — это просто правильный калибр для вашей системы с учетом:
1. импеданса ваших динамиков.
2. как далеко нужно протянуть провод от усилителя к динамику.
Тогда его просто нужно хорошо сделать с медным проводником.

Как правило, выбирайте медный провод, если у вас есть выбор, но не теряйте сон из-за этого.

Если вы хотите сэкономить, купите провод CCA.

Если вы хотите заплатить немного больше за предварительно подключенный акустический провод с банановыми штекерами или лопатками, уже подключенными к концу, это нормально.

Но что произойдет, если вы замените динамики или усилитель и захотите использовать другой тип разъема?

Подключить терминацию самостоятельно не сложно.

Несмотря на то, что вы можете припаять эти разъемы на месте, большинство из них просто привинчиваются и вполне приемлемы.

Что такое акустический провод OFC?

OFC означает бескислородную медь.

OFC — это медь, очищенная для снижения уровня кислорода, однако она по-прежнему содержит незначительное количество кислорода, поэтому технически не является «бескислородной». Делаем акустический провод, потому что теоретически чистота должна способствовать электропроводности.

Итак, это еще один способ убедить вас купить провод — потому что акустический провод из чистого OFC улучшит звук, верно?

Ну, во-первых, учтите, что медь, регулярно используемая в электрических целях (C11000), имеет чистоту 99,9%. И OFC имеет чистоту 99,95%.

Повлияют ли эти дополнительные 0,05% на звук из ваших динамиков?

Вероятно, нет.

Так что ничего страшного в покупке акустического провода из OFC нет, может быть, это все, что есть в наличии, только не верьте рекламе.

Вы слышите разницу с дорогим акустическим кабелем?

Если да, то отлично. Все, что работает для вас.

Но, если вы купите провод нужного сечения для нужной вам длины, установка более дешевого провода динамика вряд ли сильно повлияет на то, что вы слышите.

Однако не стесняйтесь покупать более дорогой провод, если считаете, что это имеет значение.

Возможно, вам будет лучше потратить больше денег на усилитель или динамики или устранить проблемы с акустикой в вашей комнате.

Сколько вы должны потратить на акустический кабель и межблочные кабели?

Типичное эмпирическое правило — потратить 5% или, может быть, 10% от стоимости вашей звуковой системы.

Это разумный ориентир, если вы хотите что-то пройти.

Однако на самом деле нет необходимости устанавливать фиксированный номер — просто купите правильный кабель для работы.

Для провода динамика просто определите сечение, подходящее для вашей системы, и возьмите обычный медный провод.

Стоит ли устанавливать дорогой толстый кабель для передних динамиков и дешевый тонкий провод для тыловых?

Это распространенный способ мышления.

Идея состоит в том, что чем толще провод, тем лучше качество, поэтому вы должны использовать его на самых важных фронтальных динамиках.

В то время как динамики объемного звучания менее критичны и находятся дальше, поэтому вы можете сэкономить немного денег и купить более дешевый тонкий провод динамика.

Самое смешное, что все наоборот.

Более толстый провод имеет меньшее сопротивление, поэтому его следует использовать для более длинных кабелей. Для более коротких пробегов вы можете обойтись гораздо более тонкой проволокой.

В конце концов, не зацикливайтесь на этом.

Если максимальная длина кабеля составляет менее 48 футов, а у вас динамики на 8 Ом, просто купите простой медный провод 16-го калибра и используйте его для всего.

Следует ли покупать медный провод или провод CCA для громкоговорителей?

Если деньги не проблема, купи медь. Это испытано и проверено, и вы можете спать спокойно по ночам.

Но CCA (покрытый медью алюминий) подойдет, если вы хотите сэкономить.

Просто убедитесь, что вы учитываете более высокое сопротивление по сравнению с медью, когда рассчитываете, какой калибр лучше купить.

Если вам нужны только короткие кабели или у вас есть только бюджетный усилитель и динамики, вы вряд ли услышите разницу, что бы вы ни купили.

Какова максимальная длина провода динамика?

Нет точного числа, как далеко можно протянуть провод динамика.

Общее мнение, по-видимому, таково, что на расстоянии более 50 футов могут начаться заметные различия в качестве звука – независимо от толщины кабеля.

Должна ли длина кабеля динамика быть одинаковой для обоих динамиков?

Попробуйте сделать примерно то же самое, но не теряйте сон, если что-то не так.

Теоретически вы можете получить немного отличающийся звук от двух динамиков, если у одного из них разное сопротивление кабеля.

Но вряд ли это имеет большое значение в реальном мире.

Конечно, постарайтесь не впадать в крайности. Вы знаете, подключив 3-футовый провод к левому динамику, а затем подключив всю 50-футовую катушку провода к правому.

Это было бы просто глупо.

И в любом случае, если вы подключаете колонки объемного звучания по всей комнате, может быть невозможно добиться их точного согласования.

Кто знает, какой мебели и настенной отделки вам следует избегать при прокладке провода обратно к усилителю?

Ваша комната вряд ли будет идеально симметричной, не так ли?

Просто постарайтесь, чтобы провода каждого динамика были как можно короче, но не беспокойтесь о незначительных различиях между динамиками.

Какой плюс и минус на проводе динамика?

Провод динамика не имеет плюса и минуса.

Соединения динамика и усилителя имеют положительные и отрицательные клеммы.

Вам просто нужно убедиться, что положительный контакт на усилителе подключен к положительному контакту на динамике.

И то же самое с отрицательной стороной.
Положительный и отрицательный пружинный зажим подключения динамика
Вот почему провод динамика имеет одну сторону, как-то помеченную — обычно линией или, возможно, знаком + и -.

Посмотрите внимательно, и вы это увидите.

Просто убедитесь, что сторона с маркировкой подключена к соответствующей клемме на любом конце, но на самом деле не имеет значения, в какую сторону вы это сделаете.

Вы можете поменять их местами, если хотите.

Подключен ли один и тот же кусок провода к плюсу на обоих концах? Другой провод подключен к минусу на обоих концах?

Да? Сортировка. Убедитесь, что вы делаете то же самое для каждого динамика.

Следует ли заменить старый кабель динамика и разъемы?

Большинству людей не нужно слишком беспокоиться об этом.

Однако, если вашему кабелю и соединениям уже год или два, и они выглядят грязными, не повредит немного TLC для вашей системы.

Если вы используете неизолированный провод, просто отрежьте конец и зачистите новый участок изоляции. То есть, предполагая, что у вас достаточно слабины, чтобы сэкономить!

Провод динамика внутри штекера типа «банан» или другого типа разъема должен быть защищен и очищен, что является одним из преимуществ использования разъема этого типа.

Но если разъемы на проводе или на динамике и усилителе загрязнены, очистите их.

Обычно используют чистящую жидкость на основе изопропилового спирта, и есть много брендов, которые можно купить достаточно дешево.
MG Chemicals Изопропиловый спирт Очиститель электроники
Изображение предоставлено: MG Chemicals
Проверить цену на Amazon

Идеально подходит для очистки всех типов электрических компонентов.

Следует ли припаивать разъемы или оловить провод динамика?

Вы можете, если хотите, но многие люди не беспокоятся и не имеют проблем.

Лужение оголенных концов провода динамика припоем может помочь предотвратить окисление и держать под контролем медные жилы.

Но это также может затруднить надежное соединение с помощью соединительного штифта или ввинчивающейся заглушки.

После того, как оголенный провод плотно затянут внутри зажимного штыря или штекера типа «банан», он в любом случае не должен загрязняться.

Паяное соединение вилки также снижает вероятность окисления и обеспечивает более надежное соединение. Но вы должны быть уверены, что ваши навыки пайки соответствуют работе, иначе вы можете сделать еще хуже.

Многие вилки типа «банан» имеют резьбовое соединение, которое прекрасно работает.

Просто иди с тем, что тебе удобно – из-за этого не стоит терять сон.

Заключение

Итак, вы думали, что покупка провода динамика для вашей системы — это просто!

Не так быстро.

Как и в большинстве вещей в мире домашнего кинотеатра, есть много интересных вещей, которые нужно изучить, если вы хотите углубиться в детали.

Вы узнали некоторые из самых важных вещей, которые необходимо понять, прежде чем приобретать провод для динамика.

Но это не так сложно.

Сначала определите длину кабеля и импеданс динамиков, а затем купите провод нужного сечения для вашей комнаты.

Ничего сложного не требуется.

Если вы хотите купить какой-нибудь дорогой «аудиофильский» провод, то это ваше дело, но в большинстве комнат это вряд ли сильно повлияет на звук.

Будьте проще и потратьте дополнительные деньги на лучший усилитель или динамики.

Но, в конце концов, это ваш выбор.

Приколи меня!
Поиск:
О руководстве по домашнему кинотеатру

Пол создал Руководство по домашнему кинотеатру, чтобы помочь менее опытным пользователям получить максимальную отдачу от современных аудиовизуальных технологий. Около 20 лет он работал звукооператором, инженером по свету и аудиовизуальным средствам. Дома он провел больше времени, чем нужно, за установкой, настройкой, тестированием, демонтажом, исправлением, настройкой, повторной установкой (а иногда и использованием) различного оборудования Hi-Fi и домашнего кинотеатра. Вы можете узнать больше здесь.

Home Cinema Guide может получить комиссию, если вы покупаете по ссылке, отмеченной * на этой странице: о рекламе

Объяснение размера провода динамика — почему это важно?

В наши дни многие новые динамики не поставляются с проводом динамика, поэтому покупателю остается самостоятельно определить, какой кабель ему нужен для конкретной установки. Это может быть запутанной задачей, поскольку кабели различных типов и калибров рекламируются как превосходные. Наряду с обычными кабелями для динамиков также доступны кабели для динамиков более высокого класса, но, поскольку это руководство посвящено проводам для динамиков, мы не будем вдаваться в подробности, а ожидаем дальнейшего обсуждения более продвинутых методов строительства и материалов. используется в более дорогих акустических кабелях.

Объяснение сопротивления провода динамика
Ключ к пониманию того, что делает аудиокабель превосходным для конкретной цели, сводится к одной основной характеристике: сопротивлению. Есть и другие важные соображения; но если ваш акустический кабель не имеет достаточно низкого сопротивления, вы не сможете насладиться хорошим качеством звука.

Давайте посмотрим на приведенную выше формулу, используемую для расчета электрического сопротивления провода. Поскольку удельное сопротивление для меди является постоянной величиной при заданной температуре, длина останется неизменной, если мы сравниваем 2 куска провода динамика одинаковой длины. Тогда, если мы увеличим площадь поперечного сечения провода динамика, мы уменьшим сопротивление.

Калибр проволоки для Америки (AWG)
Чтобы получить низкое сопротивление, обратите внимание на сечение используемого провода. «Калибр» — это способ говорить о толщине проволоки. Калибр проводов обычно указывается с использованием измерений американского калибра проводов (AWG); это стандартизированная система, которая используется с 19 века. Его иногда называют калибром проволоки Брауна и Шарпа, и он используется для определения толщины сплошных круглых электропроводящих проводов. AWG многожильного провода (например, провода динамика) определяется общей площадью поперечного сечения проводов; поскольку между жилами есть небольшие зазоры, многожильный провод определенного AWG будет немного толще, чем одножильный провод того же AWG.

Чем выше номер AWG, тем тоньше провод. Например: провод № 46 AWG имеет площадь поперечного сечения 0,0013 мм2, а площадь поперечного сечения провода № 000000 или -5 AWG составляет 170,5 мм2. Отношение между номером калибра и поперечным сечением провода задается довольно сложной формулой, которая не должна вас здесь задерживать.

Для акустических кабелей соответствующий калибр обычно находится где-то между 10 AWG и 18 AWG. Можно использовать 22 AWG, но это действительно подходит только для очень коротких расстояний с маломощными динамиками.

Типовые калибры
Таким образом, типовые калибры для акустических кабелей вместе с их площадями поперечного сечения приведены ниже:

МАНИПУЛЯТОР РАЗМЕР В ММ2

№ 10 AWG 5,3 мм2

№ 12 AWG 3,3 мм2

№ 14 AWG 2,1 мм2

№ 16 AWG 1,3 мм2

№ 18 AWG 0,82 мм2

Какой калибр использовать
Самое главное помнить, что чем меньше номер калибра, тем толще провод и меньше электрическое сопротивление. Обычно вы хотите максимально уменьшить общее электрическое сопротивление, что может изначально означать, что вы всегда хотите выбирать самый толстый провод.

Это не обязательно следует, если вы пытаетесь сэкономить деньги. На более коротких расстояниях — до 2–3 метров, в зависимости от импеданса ваших динамиков — разумным выбором будет провод меньшего сечения, например 18AWG. Однако на больших расстояниях вам потребуются все более толстые кабели, иначе вы можете начать терять мощность своих динамиков. Хотя это вряд ли будет достаточно серьезным, чтобы привести к слышимому уменьшению громкости, это может ухудшить частотную характеристику. Определенно существует большая степень свободы действий, и многое будет зависеть от технических характеристик вашей системы.

Несколько советов, которые следует учитывать при покупке провода динамика
- Если вы используете компоненты и динамики для домашнего кинотеатра приемлемого качества, не думайте, что стоит сэкономить несколько долларов, купив более дешевый/тонкий провод динамика, так как качество звука может пострадать как результат.
- Остерегайтесь других производителей, которые пытаются сделать провод громкоговорителя больше, используя очень продуманную установку вокруг меньших проводов, не забывайте всегда ориентироваться на AWG или площадь поперечного сечения.

МАНИПУЛЯТОР	РАЗМЕР В ММ2
№ 10 AWG	5,3 мм2
№ 12 AWG	3,3 мм2
№ 14 AWG	2,1 мм2
№ 16 AWG	1,3 мм2
№ 18 AWG	0,82 мм2
