Что такое тороидальный магнитопровод. Какие бывают виды тороидальных магнитопроводов. Каковы основные технические характеристики тороидальных магнитопроводов. В чем заключаются преимущества трансформаторов на тороидальных сердечниках. Где применяются тороидальные магнитопроводы.
Что такое тороидальный магнитопровод и его основные виды

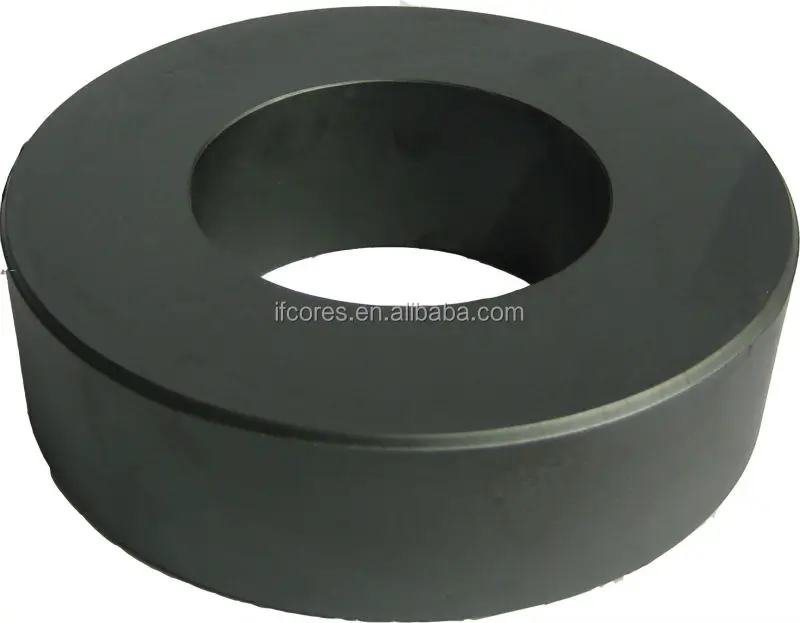

Тороидальный магнитопровод представляет собой кольцеобразный сердечник, изготовленный из магнитомягкого материала, чаще всего из электротехнической стали. Он используется в качестве основы для создания различных электромагнитных устройств, таких как трансформаторы, дроссели и катушки индуктивности.
Основные виды тороидальных магнитопроводов:
- ОЛ — однофазные ленточные, изготавливаемые из электротехнической анизотропной стали
- МП — магнитодиэлектрические порошковые, изготавливаемые из прессованного ферромагнитного порошка
- МТ — молибденовые пермаллоевые, изготавливаемые из сплава никеля, железа и молибдена
Технические характеристики тороидальных магнитопроводов
Ключевыми техническими параметрами тороидальных магнитопроводов являются:
- Габаритная мощность — характеризует максимальную мощность устройства, в котором может использоваться данный магнитопровод
- Сечение — площадь поперечного сечения магнитопровода
- Расчетный вес — масса магнитопровода

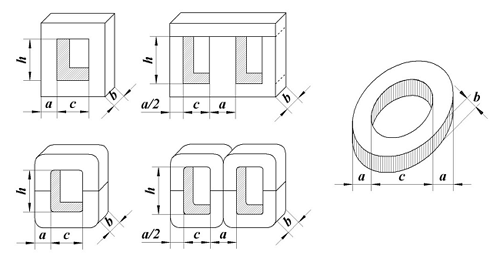

- Внешний и внутренний диаметры
- Высота магнитопровода
Для примера рассмотрим характеристики некоторых типоразмеров магнитопроводов ОЛ:
| Наименование | Габаритная мощность, Вт | Сечение, см² | Расчетный вес, кг |
|---|---|---|---|
| ОЛ 28/47-17 | 14,1 | 1,62 | 0,140 |
| ОЛ 40/65-25 | 55,7 | 3,13 | 0,385 |
| ОЛ 65/110-30 | 318 | 6,75 | 1,390 |
Преимущества трансформаторов на тороидальных сердечниках
Трансформаторы с тороидальными магнитопроводами обладают рядом существенных преимуществ по сравнению с традиционными трансформаторами на шихтованных сердечниках:
Высокий КПД
За счет чего достигается более высокий КПД у тороидальных трансформаторов? Это обусловлено очень низкими потерями в тороидальном сердечнике. Типичное значение потерь составляет всего 1,05-1,2 Вт/кг при индукции 1,7 Тл и частоте 50/60 Гц. Низкие потери обеспечивают малый ток намагничивания и хорошую тепловую нагрузочную способность.
Меньшие габариты и вес
Почему тороидальные трансформаторы компактнее обычных? Тороидальный сердечник имеет идеальную кольцевую форму, что позволяет использовать минимальное количество материала при сохранении высокой магнитной проницаемости. Оптимальное расположение обмоток по всей поверхности сердечника также сокращает длину провода.
Низкий уровень шума
Чем обусловлен низкий уровень шума тороидальных трансформаторов? Отсутствием воздушных зазоров и лишних стальных пластин, которые могли бы создавать вибрацию. Стабильность конструкции поддерживается медной обмоткой, плотно облегающей весь сердечник.
Низкое магнитное рассеяние
Почему у тороидальных трансформаторов низкое магнитное рассеяние? Это достигается равномерным распределением обмотки по всей поверхности тороидального сердечника. Магнитное рассеяние у качественных тороидальных трансформаторов на 85-95% меньше, чем у обычных.
Области применения тороидальных магнитопроводов
Где используются тороидальные магнитопроводы? Основные области их применения:
- Силовые трансформаторы малой и средней мощности
- Импульсные трансформаторы
- Дроссели фильтров
- Датчики тока
- Катушки индуктивности
- Магнитные усилители
В каких конкретных устройствах можно встретить тороидальные магнитопроводы?
- Источники бесперебойного питания
- Сварочные аппараты
- Аудиотехника высокого класса
- Медицинское оборудование
- Измерительные приборы
Особенности производства тороидальных магнитопроводов
Как изготавливаются тороидальные магнитопроводы? Процесс их производства включает следующие основные этапы:
- Резка электротехнической стали на ленты требуемой ширины
- Навивка ленты на специальную оправку
- Термическая обработка (отжиг) для снятия механических напряжений
- Пропитка изоляционным лаком
- Контроль качества и измерение параметров
Какие материалы используются для изготовления тороидальных магнитопроводов? Наиболее распространенные:
- Электротехническая анизотропная сталь
- Аморфные и нанокристаллические сплавы
- Пермаллои
- Магнитодиэлектрики на основе железного порошка
Расчет и проектирование устройств с тороидальными магнитопроводами
Как рассчитать параметры трансформатора на тороидальном сердечнике? Основные этапы расчета включают:
- Определение требуемой мощности и напряжений
- Выбор типоразмера магнитопровода
- Расчет числа витков обмоток
- Выбор сечения проводов обмоток
- Проверка теплового режима
Какие факторы нужно учитывать при проектировании устройств с тороидальными магнитопроводами?
- Частотный диапазон работы
- Требования к КПД и нагреву
- Допустимый уровень электромагнитных помех
- Массогабаритные ограничения
- Условия эксплуатации (температура, влажность и т.д.)
Перспективы развития технологии тороидальных магнитопроводов
Каковы основные направления совершенствования тороидальных магнитопроводов? Среди них можно выделить:
- Применение новых магнитомягких материалов с улучшенными характеристиками
- Оптимизация геометрии сердечников для снижения потерь
- Разработка композитных конструкций магнитопроводов
- Совершенствование технологии производства для повышения качества и снижения себестоимости
Какие инновации ожидаются в области применения тороидальных магнитопроводов?
- Использование в устройствах беспроводной передачи энергии
- Применение в системах накопления энергии на основе сверхпроводников
- Интеграция в компоненты силовой электроники нового поколения
- Создание высокочастотных трансформаторов для компактных источников питания

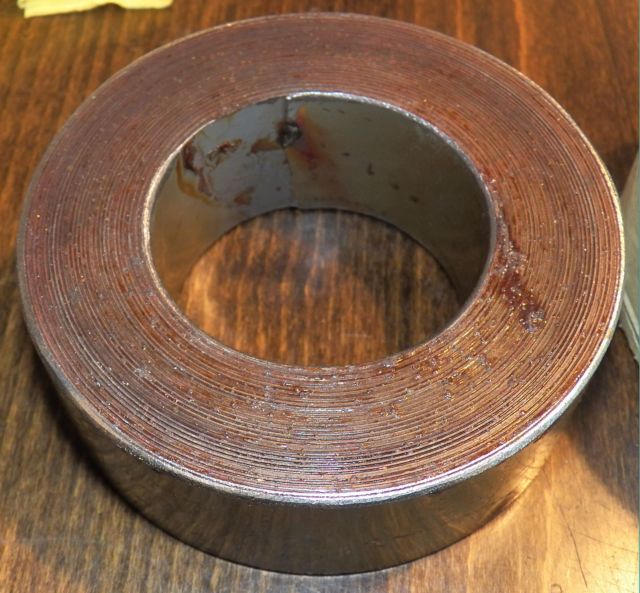

Тороидальный магнитопровод ОЛ
Срок доставки:
5 — 15 дней
Цена:
По запросу
Тороидальный магнитопровод ОЛ используется при изготовлении силовых маломощных одно-фазовых трансформаторов, предназначенных для радиотехнической и электронной аппаратуры.
| Наименование магнитопровода | Габаритная мощность, Вт | Сечение, см.кв. | Расчетный вес, кг |
| ОЛ 28/47-17 | 14,1 | 1,62 | 0,140 |
| ОЛ 25/45-20 | 13,9 | 2,00 | 0,165 |
| ОЛ 26/42-25 | 15,0 | 2,00 | 0,160 |
| ОЛ 30/45-25 | 18,8 | 1,88 | 0,166 |
| ОЛ 35/55-20 | 27,3 | 2,00 | 0,210 |
| ОЛ 35/55-25 | 34,1 | 2,50 | 0,265 |
| ОЛ 40/65-25 | 55,7 | 3,13 | 0,385 |
| ОЛ 40/70-25 | 66,9 | 3,75 | 0,485 |
| ОЛ 40/65-30 | 66,9 | 3,75 | 0,463 |
| ОЛ 40/70-30 | 80,3 | 4,50 | 0,580 |
| ОЛ 40/65-35 | 87,0 | 4,38 | 0,540 |
| ОЛ 45/80-30 | 118,5 | 5,25 | 0,770 |
| ОЛ 50/80-30 | 125,7 | 4,50 | 0,685 |
| ОЛ 50/85-30 | 146,3 | 5,25 | 0,830 |
| ОЛ 55/85-30 | 151,8 | 4,50 | 0,740 |
| ОЛ 50/85-35 | 170,7 | 6,13 | 0,970 |
| ОЛ 65/90-30 | 176,7 | 3,75 | 0,680 |
| ОЛ 65/95-30 | 212 | 4,50 | 0,845 |
| ОЛ 65/110-30 | 318 | 6,75 | 1,390 |
| ОЛ 60/110-35 | 351 | 8,75 | 1,750 |
| ОЛ 70/110-35 | 382 | 7,00 | 1,480 |
| ОЛ 65/125-40 | 565 | 12,0 | 2,680 |
| ОЛ 65/130-40 | 612 | 13,0 | 2,980 |
| ОЛ 70/135-40 | 710 | 13,0 | 3,130 |
| ОЛ 80/160-45 | 1285 | 18,0 | 5,080 |
| ОЛ 120/180-50 | 15,0 | 5,290 | |
| ОЛ 65/125-55 | 777 | 16,5 | 3,690 |
| ОЛ 70/130-55 | 901 | 16,5 | 3,880 |
| ОЛ 65/135-55 | 907 | 19,2 | 4,530 |
| ОЛ 75/135-55 | 1035 | 16,5 | 4,070 |
| ОЛ 75/155-55 | 1380 | 22,0 | 5,950 |
| ОЛ 85/155-55 | 1551 | 19,2 | 5,430 |
| ОЛ 80/165-55 | 1668 | 23,4 | 6,740 |
| ОЛ 95/175-55 | 2214 | 22,0 | 6,990 |
| ОЛ 80/160-70 | 1998 | 28,0 | 7,900 |
| ОЛ 90/170-70 | 2530 | 28,0 | 8,560 |
| ОЛ 85/175-80 | 2900 | 36,0 | 11,010 |
| ОЛ 100/175-80 | 3345 | 30,0 | 9,710 |
| ОЛ 95/185-80 | 3623 | 36,0 | 11,860 |
| ОЛ 100/190-80 | 4014 | 36,0 | 12,280 |
| ОЛ 110/230-110 | 8906 | 66,0 | 26,400 |
Магнитопроводы тороидальные и прямоугольные Archives

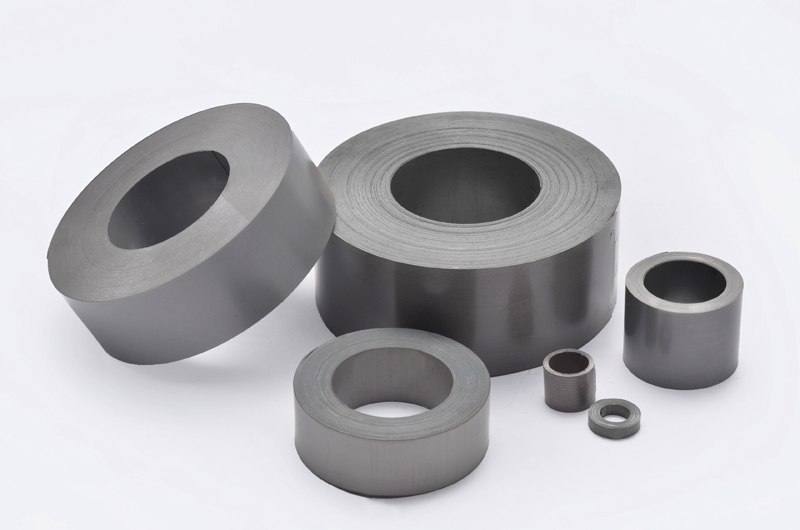

ООО «Юджэн» производит тороидальные и прямоугольные магнитопроводы для трансформаторов и дросселей из электротехнической анизотропной стали различных типов толщиной 0,08-0,3 мм, шириной от 8 до 50 мм.
Тороидальные сердечники высотой (h) более 50 мм, собираются из двух- и более сердечников. Максимальный внешний диаметр (D) магнитопровода – 320 мм.
Навивка тороидальных магнитопроводов производится на широком ряде оправок. Возможно изготовление сердечников с заказными размерами d и D, после разработки и изготовления оснастки для их изготовления.

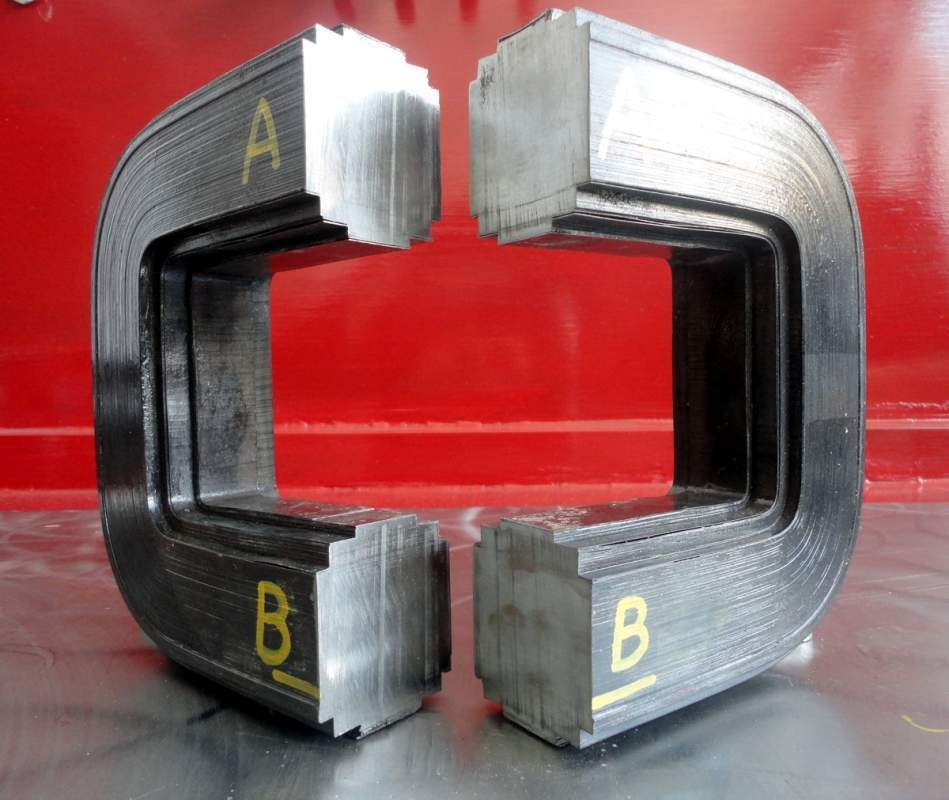

На предприятии, также имеется оснастка для навивки прямоугольных магнитопроводов. Прямоугольные витые сердечники по свойствам в ряде случаев не уступают тороидальным и, например, применяются для изготовления трансформаторов тока с большим внутренним окном.
Преимущества трансформаторов на тороидальных сердечниках
Более высокий коэффициент полезного действия тороидальных трансформаторов достигается очень низкими потерями в тороидальном сердечнике. Типичное значение потерь составляет 1,05-1.2 Вт/кг при индукции 1,7 Тл и частоте 50/60 Гц. Это обеспечивает очень низкий ток намагничивания, способствующий хорошей тепловой нагрузочной способности тороидального трансформатора.
Более высокая магнитная индукция у витых тороидальных сердечников обусловлена использованием высококачественных сталей и однородностью (отсутствие зазоров) по всей длине витков, а также тем, что вектор магнитного потока в магнитопроводе совпадает с направлением проката стальной ленты, в котором она имеет высокую магнитную проницаемость. Возможность равномерно распределить обмотки по всей поверхности сердечника также позволяет значительно уменьшить потери на рассеяние и снизить активное сопротивление обмоток за счёт уменьшения длины провода, что в свою очередь ведёт к повышению коэффициента полезного действия.
Меньшие объём и вес обусловлены тем, что тороидальный сердечник имеет идеальную форму кольца и позволяет использовать минимальное количество материала на его изготовление с сохранением высокой магнитной проницаемости. Это достигается более эффективным использованием всего объёма магнитопровода, в отличие от других типов сердечников. Оптимальный расчёт обмоток и эффективное их расположение по всей поверхности сердечника также сокращает длину провода, что ведёт к уменьшению их габаритов и веса.
Экономия энергии при эксплуатации трансформаторов на тороидальных сердечниках достигает 86% на холостом ходу и 36% при работе под нагрузкой. А если принять во внимание важность первоначальной балансной стоимости трансформатора, это ещё далеко не всё. Международное восприятие того факта, что производство энергии оказывает влияние на окружающую среду, привело к продолжающемуся повышению цен на энергоносители.
Применение тороидальных трансформаторов вместо обычных трансформаторов с шихтованными сердечниками из отдельных стальных пластин обеспечивает существенную экономию электроэнергии. Обычно расходы на приобретение тороидальных трансформаторов окупаются за счёт экономии электроэнергии в ходе их эксплуатации в течение двух-трёх лет.
Гибкость размеров тороидальных трансформаторов, по сравнению с обычными трансформаторами на пластинчатых сердечниках, обеспечивается применением тороидальных сердечников, изготавливаемых на наших собственных мощностях с применением высококачественных электрических печей для отжига.
Это позволяет изготовить сердечник высокого качества практически любого диаметра и высоты. Наши специалисты могут «на заказ» спроектировать тороидальный трансформатор так, чтобы он точно входил в ограниченное пространство, что, как правило, невозможно выполнить при использовании обычных трансформаторов.
Простой и быстрый монтаж трансформаторов мощностью до 1 кВА, изготовленных на основе тороидальных сердечников, осуществляется посредством одной (или двух – сверху и снизу) центрирующей пластиковой шайбы (либо металлической шайбы с защитной резиновой прокладкой) и монтажного болта, проходящего сквозь центральное отверстие тороидального трансформатора.
Более низкий уровень шума. Так как сердечники ООО «Юджэн» изготавливаются из сплошной ленты высококачественной стали и приварены с обеих сторон, в их конструкции нет ни воздушных зазоров, ни лишних стальных пластин, которые могли бы создавать вибрацию. Эта стабильность также поддерживается медной обмоткой, плотно облегающей всю окружность сердечника.
Качество стали обеспечивает низкую магнитострикцию и низкие потери на рассеяние. Эта комбинация качеств почти полностью устраняет гудение и шум, наблюдаемый при эксплуатации обычных трансформаторов и тороидальных трансформаторов от производителей, использующих сталь более низкого качества.
Низкое рассеяние при выборе трансформатора часто является важным критерием для конструктора радиоэлектронных устройств, чувствительных к внешним воздействиям электромагнитных полей, так как он может стать их источником. У тороидальных трансформаторов, изготавливаемых ООО «Юджэн», оно на 85…95% меньше рассеяния, чем у обычных трансформаторов. Такое низкое рассеяние достигается равномерным распределением обмотки по всей поверхности тороидального сердечника.
Тороидальное магнитное поле
Тороидальное магнитное поле
| Индекс Концепции магнитного поля | ||||
| Назад |
Ток, обведенный пунктирной линией, представляет собой просто количество витков, умноженное на ток в каждом витке. Закон Ампера тогда дает магнитное поле на
Для соленоида радиусом r = м с N = витков, Если ток в соленоиде I = ампер и относительная проницаемость ядра k = , , то магнитное поле в центре соленоида равно .B = Тесла = гаусс. Магнитное поле Земли составляет около половины гаусса. Относительная магнитная проницаемость магнитного железа составляет около 200, Введите данные, затем щелкните количество, которое вы хотите рассчитать, в активной формуле над иллюстрацией. Для неуказанных параметров будут введены значения по умолчанию, но числа не будут принудительно согласованы, пока вы не нажмете на количество для расчета.
| Индекс Концепции магнитного поля | ||||
| Назад |
Закон Ампера тогда дает магнитное поле на
| Индекс Концепции магнитного поля | ||||
| Назад |
Смысл магнитного поля определяется правилом правой руки, и более подробную визуализацию поля каждой петли можно получить, исследуя поле одиночной петли с током.Что такое тор? | Определение из TechTarget
К
- Участник TechTarget
Тор представляет собой катушку из изолированного или эмалированного провода, намотанную на кольцевую форму из порошкового железа.
Тор используется как индуктор в электронных схемах, особенно на низких частотах, где необходимы сравнительно большие индуктивности.
Тороид имеет большую индуктивность при заданном числе витков, чем соленоид с сердечником из того же материала и того же размера. Это позволяет создавать катушки с высокой индуктивностью приемлемого физического размера и массы. Тороидальные катушки с заданной индуктивностью могут пропускать больший ток, чем соленоидальные катушки аналогичного размера, потому что можно использовать провода большего диаметра, а общее количество проводов меньше, что снижает сопротивление.
В тороиде весь магнитный поток сосредоточен в материале сердечника. Это связано с тем, что у сердечника нет концов, с которых мог бы просачиваться флюс. Ограничение потока предотвращает влияние внешних магнитных полей на поведение тороида, а также предотвращает влияние магнитного поля в тороиде на другие компоненты цепи.
