Общая информация об усилителе TPA3118

TPA3118 — это высокоэффективный цифровой аудиоусилитель класса D, разработанный компанией Texas Instruments. Данный усилитель обладает рядом ключевых характеристик:

• Выходная мощность до 60 Вт на нагрузке 8 Ом
• Широкий диапазон напряжения питания: 4,5-24 В
• КПД до 92%
• Встроенная защита от перегрева, короткого замыкания и других неисправностей
• Малые габариты корпуса

TPA3118 получил широкое распространение благодаря высокой эффективности, компактности и простоте применения. Он используется в различных аудиоустройствах, включая портативные колонки, саундбары, автомобильные аудиосистемы и многое другое.

Принцип работы усилителя TPA3118

TPA3118 относится к усилителям класса D, которые отличаются от традиционных линейных усилителей принципом работы. Как работает TPA3118?

1. Входной аналоговый сигнал преобразуется в последовательность импульсов переменной ширины (ШИМ-сигнал)
2. ШИМ-сигнал усиливается с помощью ключевого каскада на полевых транзисторах
3. Усиленный ШИМ-сигнал фильтруется LC-фильтром, восстанавливая исходную форму сигнала
4. Отфильтрованный сигнал подается на динамик

Такой принцип работы обеспечивает высокий КПД усилителя, так как транзисторы работают в ключевом режиме. Это позволяет значительно снизить тепловыделение и уменьшить габариты усилителя.

Ключевые особенности и преимущества TPA3118

Усилитель TPA3118 обладает рядом важных преимуществ по сравнению с аналогами:

• Высокая эффективность (до 92%) позволяет снизить энергопотребление и тепловыделение
• Компактные размеры упрощают интеграцию в портативные устройства
• Широкий диапазон питающих напряжений (4,5-24 В) обеспечивает универсальность применения
• Встроенные схемы защиты повышают надежность и упрощают разработку устройств
• Низкий уровень искажений (менее 0,1% при половинной мощности)
• Возможность работы в монофоническом и стереофоническом режимах

Эти особенности делают TPA3118 отличным выбором для широкого спектра аудиоприложений, требующих высокой эффективности и качества звука при компактных размерах.

Области применения усилителя TPA3118

Благодаря своим характеристикам, TPA3118 находит применение в различных аудиоустройствах:

• Портативные Bluetooth-колонки
• Саундбары и домашние кинотеатры
• Автомобильные аудиосистемы
• Мультимедийные системы для телевизоров
• Профессиональное звуковое оборудование
• Системы оповещения

Особенно востребован TPA3118 в портативных устройствах с батарейным питанием, где критически важны высокая эффективность и малые габариты усилителя. Это позволяет увеличить время автономной работы и уменьшить размеры конечного устройства.

Подключение и настройка TPA3118

Для работы с TPA3118 требуется минимальное количество внешних компонентов. Типовая схема включения содержит следующие элементы:

• Входные разделительные конденсаторы
• Выходной LC-фильтр
• Цепи питания с фильтрующими конденсаторами
• Резисторы для установки коэффициента усиления

Настройка усилителя осуществляется путем выбора соответствующих номиналов внешних компонентов. Основные параметры, которые можно настроить:

• Коэффициент усиления (20-36 дБ)
• Частота переключения (до 1,2 МГц)
• Режим работы (монофонический или стереофонический)

Подробные рекомендации по выбору компонентов и настройке приведены в технической документации производителя.

Сравнение TPA3118 с аналогами

TPA3118 имеет ряд конкурентов среди усилителей класса D. Как он выглядит на их фоне?

• По сравнению с TPA3116, TPA3118 имеет меньшие габариты и более низкое энергопотребление
• TDA8932 обеспечивает большую выходную мощность, но уступает по эффективности
• PAM8610 дешевле, но имеет более высокий уровень искажений
• MAX98357A удобнее в применении, но ограничен по мощности

В целом, TPA3118 обеспечивает оптимальный баланс между мощностью, эффективностью и простотой применения, что делает его отличным выбором для большинства аудиоприложений.

Рекомендации по выбору и применению TPA3118

При использовании TPA3118 в своих проектах следует учитывать несколько важных моментов:

1. Тщательно рассчитывайте тепловой режим, несмотря на высокую эффективность усилителя
2. Уделите внимание разводке печатной платы для минимизации помех
3. Используйте качественные компоненты в цепях питания и фильтрации
4. При работе на низкоомную нагрузку обеспечьте достаточный ток источника питания
5. Для получения максимального качества звука применяйте дифференциальное подключение входного сигнала

Соблюдение этих рекомендаций позволит в полной мере раскрыть потенциал TPA3118 и создать высококачественное аудиоустройство.

Часто задаваемые вопросы о TPA3118

Вопрос: Какова максимальная выходная мощность TPA3118?

Ответ: TPA3118 может обеспечить до 60 Вт на нагрузке 8 Ом при напряжении питания 24 В.

Вопрос: Требуется ли радиатор для TPA3118?

Ответ: При работе на полной мощности рекомендуется использовать радиатор или обеспечить эффективный теплоотвод другим способом.

Вопрос: Можно ли использовать TPA3118 для сабвуфера?

Ответ: Да, TPA3118 подходит для применения в сабвуферах благодаря высокой мощности и низким искажениям.

Вопрос: Какой фильтр нужен на выходе TPA3118?

Ответ: Рекомендуется использовать LC-фильтр второго порядка с частотой среза около 30-50 кГц.

Эти вопросы и ответы помогут лучше понять особенности применения TPA3118 и избежать типичных ошибок при проектировании устройств на его основе.

RDC2-00201, Усилитель низкой частоты класса D. TPA3118. 2х30Вт. — включение BTL или 60Вт. включение PBTL, ChipDipDac

* Изображения служат только для ознакомления,
см. техническую документацию

29 BYN

от 2 шт. — 28.80 BYN

Добавить в корзину 1 шт. на сумму 29 BYN

Номенклатурный номер: 9001019148

Артикул: RDC2-00201

Страна происхождения: РОССИЯ

Бренд / Производитель: ChipDipDac

Описание

Усилитель НЧ собран на микросхеме TPA3118.

Мощность на нагрузке 4 Ом. при U пит. 21В. — 2 x 30 Вт. (BTL), 60 Вт. (PBTL)
Уровень сигнала на входе. — 0,8 … 2В.
Отношение сигнал/шум. — 102 dB
Коэффициент гармоник на половине мощности 25Вт. — 0,1%
Напряжение питания — 4,5 В … 26 В.

Схема позволяет включать микросхему в двух режимах:

1. Мостовой BTL. В этом включении можно получить 2 канала по 30 Вт.
2. Параллельно — мостовой (PBTL). Так как в этом режиме два канала BTL включены ещё и параллельно, то на выходе получаем один канал с удвоенной мощностью — 60 Вт.

На схемах ниже показаны все необходимые изменения для обоих режимов.

1. Подготовка платы для работы в мостовом режиме. Стерео 30 Вт.
Собранный усилитель работает в мостовом режиме. Но если вы подаете на него сигнал по не симметричной линии, установите перемычки P7 и P12. Больше никаких перемычек устанавливать не надо.

2. Подготовка платы для работы в параллельно-мостовом режиме. Один канал 60 Вт.
Установите перемычки P14, P15 и соедините перемычкой выходы усилителя P3 с P4 и P8 с P11.
Теперь ваш усилитель будет работать в параллельно-мостовом режиме и выдавать 60 Вт. Громкоговоритель подключайте к P6 и P8. Сигнал подавайте на вход правого канала.

Режим BTL

Режим PBTL

Подбором резисторов R5 и R8 можно подобрать уровень усиления и входное сопротивление, а также перевести усилитель в режимы ведущего (master) или ведомого (slave)

В качестве предварительных усилителей рекомендуем (приобретается отдельно):
— RDC1-0034a, дифференциальный, высокопроизводительный предварительный усилитель на OPA1632
— RDC1-0048, усилитель с низким уровнем шума на NE5532

Это открытый проект! Лицензия, под которой он распространяется — Creative Commons — Attribution — Share Alike license.

Технические параметры

Вес, г

35.75

Гарантийный срок

6 месяцев

Техническая документация

Datasheet TPA3116D2, TPA3118D2, TPA3130D2

pdf, 3060 КБ

Сроки доставки

Цена и наличие в магазинах

— Выберите город —МинскГомель

ул. Димитрова, 5

1 шт.

Розничная цена: 29 BYN

RDC2-0020, Усилитель низкой частоты класса D. TPA3116D2. 2х50Вт …

30 BYN

TM4K, Усилитель низкой частоты класса D, 2×25Вт. TPA3123D2

28 BYN

TM4P, Усилитель низкой частоты класса D, 40Вт. TPA3106D

21 BYN

отзывы, фото и характеристики на Aredi.ru

На нашем сайте отображены товары, которые автоматически импортируются с сайта allegro.pl и переводятся на русский язык.

Так как мы не являемся продавцами товара, который отображен на нашем сайте, мы не можем обладать всей информацией о том или ином товаре. Дополнительную информацию о товарах можно узнать несколькими способами:

1. Подробно ознакомиться с описанием. Обычно вся необходимая информация находится в официальном описании на странице лота.

2. Если интересующей вас информации в описании не оказалось, можно задать вопрос напрямую продавцу. Он ответит вам в течение одного рабочего дня.

3. Если вы обладаете богатым опытом серфинга в интернете, возможно, вы сможете найти информацию о данном товаре на различных форумах и других интернет-ресурсах, воспользовавшись глобальными службами интернет-поиска.

4. Если вы не владеете языком или не желаете уточнить информацию по какой-либо другой причине, пожалуйста, обращайтесь к нам — мы с радостью вам поможем. Для того, чтобы мы задали вопрос продавцу, оформите заказ и в комментариях к товару пропишите интересующие вопросы. В течении дня мы сделаем запрос продавцу, комментарии появятся в личном кабинете.

Точный вес товара становится известным, только когда товар поступает на склад. Узнать примерный вес товара можно характеристиках товара, но не все продавцы его пишут.

Избежать некачественного товара можно путем тщательного отбора продавцов, т.е. старайтесь не гнаться за дешевыми товарами, которые продаются у продавцов с низким рейтингом. Доверяйте только проверенным интернет-магазинам. Если вы покупаете товар и сомневаетесь в надёжности продавца, то лучше заказать дополнительные фотографии.

1.​​Ищите по ключевым словам, уточняйте по каталогу слева

Допустим, вы хотите найти фару для AUDI, но поисковик выдает много результатов, тогда нужно будет в поисковую строку ввести точную марку автомобиля, потом в списке категорий, который находится слева, выберите новую категорию (Автозапчасти — Запчасти для легковых авто – Освещение- Фары передние фары). После, из предъявленного списка нужно выбрать нужный лот.

2. Сократите запрос

Например, вам понадобилось найти переднее правое крыло на KIA Sportage 2015 года, не пишите в поисковой строке полное наименование, а напишите крыло KIA Sportage 15 . Поисковая система скажет «спасибо» за короткий четкий вопрос, который можно редактировать с учетом выданных поисковиком результатов.

3. Используйте аналогичные сочетания слов и синонимы

Система сможет не понять какое-либо сочетание слов и перевести его неправильно. Например, у запроса «стол для компьютера» более 700 лотов, тогда как у запроса «компьютерный стол» всего 10.

4. Не допускайте ошибок в названиях, используйте​​всегда​​оригинальное наименование​​продукта

Если вы, например, ищете стекло на ваш смартфон, нужно забивать «стекло на xiaomi redmi 4 pro», а не «стекло на сяоми редми 4 про».

5. Сокращения и аббревиатуры пишите по-английски

Если приводить пример, то словосочетание «ступица бмв е65» выдаст отсутствие результатов из-за того, что в e65 буква е русская. Система этого не понимает. Чтобы автоматика распознала ваш запрос, нужно ввести то же самое, но на английском — «ступица BMW e65».

6. Мало результатов? Ищите не только в названии объявления, но и в описании!

Не все продавцы пишут в названии объявления нужные параметры для поиска, поэтому воспользуйтесь функцией поиска в описании объявления! Например, вы ищите турбину и знаете ее номер «711006-9004S», вставьте в поисковую строку номер, выберете галочкой “искать в описании” — система выдаст намного больше результатов!

7. Смело ищите на польском, если знаете название нужной вещи на этом языке

Вы также можете попробовать использовать Яндекс или Google переводчики для этих целей. Помните, что если возникли неразрешимые проблемы с поиском, вы всегда можете обратиться к нам за помощью.

TPA3118 Модуль монофонического усилителя Распиновка, характеристики и техническое описание

11 июня 2020 — 0 комментариев

Модуль моноусилителя TPA3118
Распиновка монофонического усилителя TPA3118

Моноусилитель TPA3118 — это эффективный цифровой стереоусилитель класса D, который может управлять громкоговорителями мощностью до 60 Вт/8 Ом. Усовершенствованная схема генератора/ФАПЧ моноусилителя TPA3118 обеспечивает несколько вариантов частоты переключения, чтобы избежать помех AM. Моноусилитель TPA3118 полностью защищен от сбоев с помощью защиты от короткого замыкания и тепловой защиты, а также от перенапряжения, пониженного напряжения и защиты от постоянного тока.



Конфигурация выводов модуля TPA3118

Название контакта	Описание
Аудиовход(+)	Аудиовход Положительный фронт
Аудиовход(-)	Аудиовход Отрицательный фронт
Отключение звука (порт короткого замыкания)	Короткое замыкание Перемычка для активного отключения звука
Вход питания (VCC/+)	4,5-24 В постоянного тока VCC
Вход питания (земля/-)	Питание постоянного тока 4,5-24 В Заземление
Выход динамика(-)	Отрицательный выход динамика
Выход динамика(+)	Положительный выход динамика



Распиновку легко увидеть в легенде платы.





Особенности модуля моноусилителя TPA3118

• Рабочее напряжение: Широкий диапазон питания от 4,5 В до 24 В постоянного тока
• Несколько частот переключения

1. Избегание утра
2. Синхронизация главного и подчиненного устройств
3. Частота коммутации до 1,2 МГц

• Обратная связь Архитектура Power-Stage
• Дифференциальные и несимметричные входы
• Стерео и монофонический режим с монофонической конфигурацией с одним фильтром
• Интегральные схемы самозащиты

1. Перенапряжение
2. Пониженное напряжение
3. Перегрев
4. DC-обнаружение
5. Короткое замыкание с сообщением об ошибке

• Размеры (ДхШхВ) в см 13 x 11 x 6



Примечание. Полную техническую информацию можно найти в Техническом описании

TPA3118 ссылка внизу этой страницы.



Альтернативные продукты

Альтернативные продукты для плат модуля усилителя на базе TPA3118 перечислены ниже:

1. LM386 Плата модуля монофонического усилителя звука.
2. Плата усилителя на базе TDA8932.



Моноусилитель TPA3118 — обзор

Основная микросхема диктофона/воспроизведения — TPA3118.



Устройство TPA3118 представляет собой высокоэффективный аудиоусилитель класса D со встроенным сопротивлением 120 мОм, обеспечивающим выходной ток до 7,5 А. Устройство может быть настроено как для ведущего, так и для подчиненного устройства с помощью вывода SYNC, что помогает предотвратить слышимые биения и шум слышимых биений. Внутренний АЦП используется для обнаружения 8 входных состояний. Первые четыре этапа устанавливают усиление в режиме Master на 20, 26, 32, 36 дБ соответственно, а следующие четыре этапа устанавливают усиление в режиме Slave In на 20, 26, 32, 36 дБ соответственно.



TPA3118 использует режим отключения, предназначенный для снижения тока питания до абсолютного минимального уровня в периоды неиспользования для сохранения энергии.



TPA3118 содержит полный набор цепей защиты, тщательно разработанных для повышения эффективности проектирования системы, а также для защиты устройства от любых постоянных отказов из-за коротких замыканий, перегрузки, перегрева и пониженного напряжения.



Схема сопряжения

Сопряжение довольно простое. Подключите питание вместе с аудиовходом. Пользователи могут подключать динамики напрямую к выходу усилителя.



Применение монофонического усилителя TPA3118

• Компонент Mini-Micro, SpeakerBar, док-станции
• Послепродажное обслуживание автомобилей
• ЭЛТ-телевизор
• Потребительские аудиоприложения



2D-модель

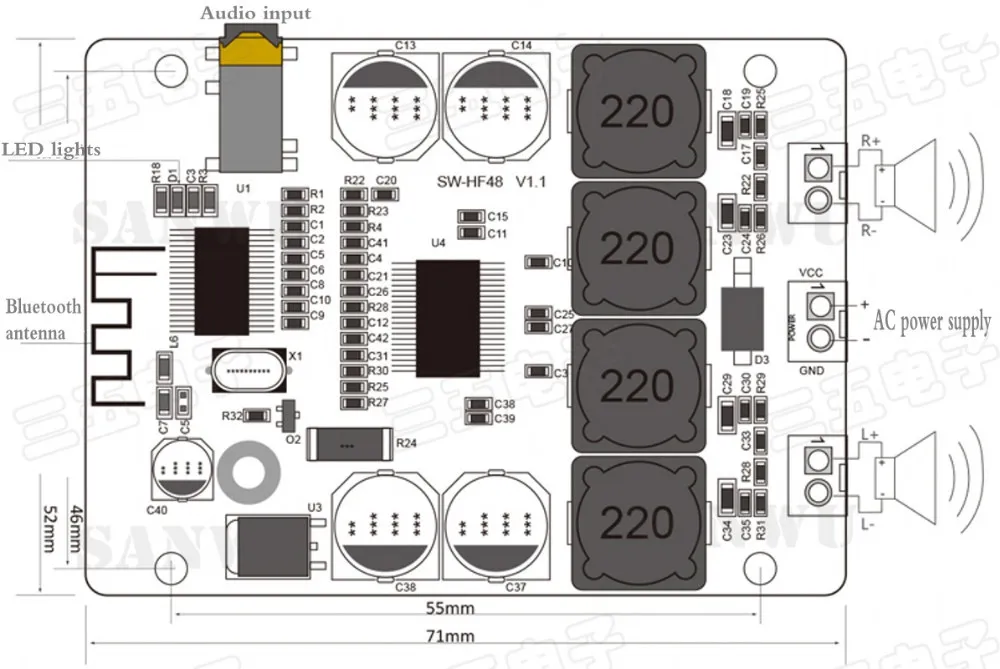

Размеры модуля моноусилителя TPA3118 показаны ниже:

Метки

Аудио

Аудиоусилитель

TPA3118 PBTL Модуль монофонического цифрового усилителя мощностью 60 Вт

Описание:

TPA3118 PBTL представляет собой цифровой монофонический усилитель с одним выходом на динамик.

Плата может выдавать до 60 Вт с диапазоном рабочего напряжения 8–24 В постоянного тока.



Технические характеристики:

• Рабочее напряжение: 8–24 В пост. тока
• Выходная мощность: 60 Вт
• Сопротивление динамика: 4–8 Ом
• Размеры: 45 мм x 35 мм x 12 мм
• Вес: 12 г



Комплектация:

• 1 модуль цифрового усилителя TPA3118 PBTL Mono 60 Вт

Заказы по Австралии

Мы отправляем по всей Австралии на все адреса, включая абонентский ящик, почтовый ящик и т. д. Ниже перечислены следующие доступные варианты доставки:

• Стандартная доставка — бесплатно (недорогие заказы / небольшие заказы на сумму менее 35 австралийских долларов) — отправляется стандартной почтой Австралии с печатью, этот вариант доставки не имеет отслеживания и поддержки, кроме сообщений от Phipps Electronics, подтверждающих, что посылка был отправлен Почтой Австралии.
• Доставка посылок (более высокая стоимость / более крупные заказы на сумму более 35 австралийских долларов или почтовые расходы оплачиваются при оформлении заказа) — отправляется через службу посылок Почты Австралии или курьерскую службу, этот вариант доставки имеет полное отслеживание.
• Экспресс-почта — отправляется через службу экспресс-доставки почты Австралии, этот вариант доставки имеет полное отслеживание.

В приведенной ниже таблице приведены расчетные сроки доставки австралийских заказов. Эти оценки основаны на недавних показателях доставки почты Австралии и не учитывают какие-либо текущие сбои, которые могут повлиять на время доставки.

Государственный	Штемпельная почта	Почтовая посылка	Экспресс-почта
Новый Южный Уэльс	До 4 рабочих дней	2–4 рабочих дня	1–2 рабочих дня
ВИК	3-6 рабочих дней	3-5 рабочих дней	2-3 рабочих дня
QLD	3–6 рабочих дней	3–5 рабочих дней	2–3 рабочих дня
SA	4–7 рабочих дней	4–6 рабочих дней	2-3 рабочих дня
WA	6–12 рабочих дней	6–8 рабочих дней	2–3 рабочих дня
ТАС	5-7 рабочих дней	5-6 рабочих дней	2-3 рабочих дня
ACT	3-6 рабочих дней	2-4 рабочих дня	1-2 рабочих дня
NT	7 — 12 рабочих дней	7 — 10 рабочих дней	3-4 рабочих дня



Заказы в Новую Зеландию

Мы отправляем в Новую Зеландию на все адреса, включая абонентские ящики. Посылки, отправляемые в Новую Зеландию, отправляются почтой Австралии с двумя доступными вариантами доставки.

• Стандартная посылка
• Экспресс-почта

В таблице ниже приведены расчетные сроки доставки заказов в Новую Зеландию. Эти оценки основаны на недавних показателях доставки почты Австралии и не учитывают какие-либо текущие сбои, которые могут повлиять на время доставки.

Страна	Стандартная посылка	Экспресс-посылка
Новая Зеландия	7–12 рабочих дней	5–8 рабочих дней



Международные заказы

Мы отправляем в большинство стран мира, могут быть ограничения на адреса, на которые они могут быть доставлены, в зависимости от каждой отдельной страны. Заказы отправляются Почтой Австралии. В тех редких случаях, когда Почта Австралии не может доставить заказ в выбранную страну, мы попытаемся отправить его другой службой доставки.
