Тпп 289 220 50. ТПП-289-127/220-50: Подробный обзор и применение трансформатора питания

Каковы основные характеристики трансформатора ТПП-289-127/220-50. Какие особенности его конструкции и применения. Как правильно подключить и использовать данный трансформатор. На что обратить внимание при выборе и эксплуатации.

Содержание

Технические характеристики трансформатора ТПП-289-127/220-50

Трансформатор ТПП-289-127/220-50 относится к серии трансформаторов питания типа ТПП. Рассмотрим его основные технические параметры:

  • Сердечник: ШЛМ25х40
  • Номинальная мощность: 90 ВА
  • Ток первичной обмотки: 0,9/0,53 А
  • Масса: 2,1 кг

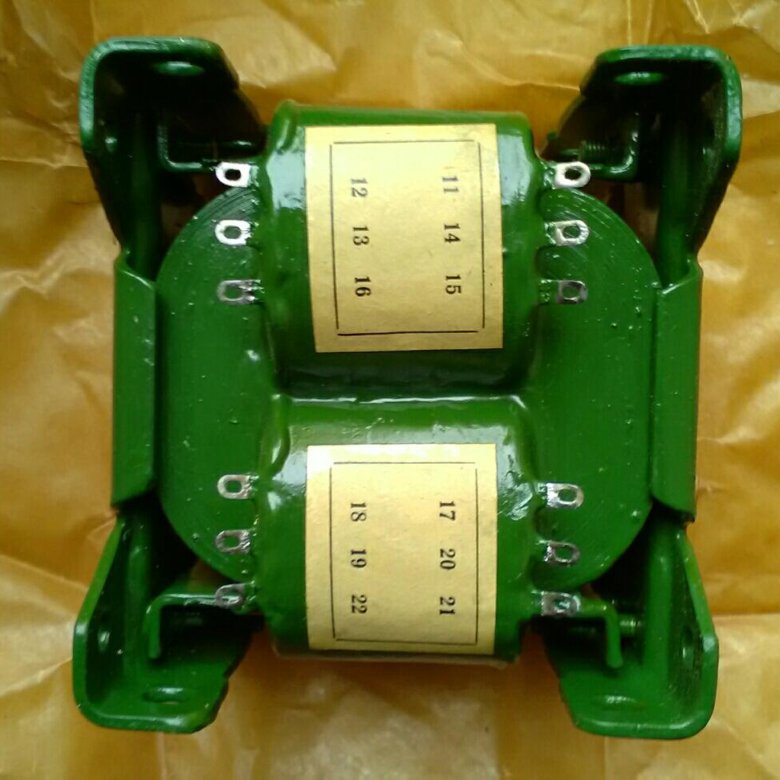

Трансформатор имеет несколько вторичных обмоток со следующими параметрами:

Выводы обмотокНапряжение, ВДопустимый ток, А
11-12101,29
13-14101,29
15-16201,29
17-1820
1,29
19-2051,29
21-2251,29

Особенности конструкции трансформатора ТПП-289-127/220-50

Данный трансформатор имеет ряд конструктивных особенностей:


  • Выпускается в двух модификациях: на 127/220 В и только на 220 В (с 1979 года)
  • Версия на 220 В имеет одну первичную обмотку
  • Нумерация выводов и электрические параметры аналогичны у обеих версий
  • Габаритные и установочные размеры идентичны

Первичная обмотка трансформатора на 127/220 В имеет следующие отводы:

  • Между выводами 1-2 и 6-7: 7 В
  • Между выводами 2-3 и 7-8: 100 В
  • Между выводами 3-4 и 8-9: 20 В
  • Между выводами 4-5 и 9-10: 11 В

Схемы подключения трансформатора ТПП-289-127/220-50

Рассмотрим особенности подключения трансформатора для различных входных напряжений:

Подключение на 127 В:

  1. Соединить выводы 1 и 6, 4 и 9 (первичные обмотки соединяются последовательно)
  2. Подать напряжение 127 В на выводы 1 и 4 (или 6 и 9)

Подключение на 220 В:

Возможны два варианта:

    • Соединить выводы 3 и 7
    • Подать напряжение 220 В на выводы 2 и 9
    • Соединить выводы 4 и 7
    • Подать напряжение 220 В на выводы 2 и 8

Применение трансформатора ТПП-289-127/220-50

Трансформатор ТПП-289-127/220-50 находит широкое применение в различных электронных устройствах и системах:


  • Источники питания для радиоэлектронной аппаратуры
  • Лабораторные блоки питания
  • Зарядные устройства
  • Усилители мощности звуковой частоты
  • Системы автоматики и управления

Благодаря наличию нескольких вторичных обмоток, трансформатор позволяет получить различные уровни напряжений для питания разных узлов электронных устройств.

Особенности соединения вторичных обмоток

Вторичные обмотки трансформатора ТПП-289-127/220-50 допускают различные варианты соединений для получения требуемых напряжений и токов:

  • Последовательное соединение: позволяет получить более высокое выходное напряжение
  • Параллельное соединение: увеличивает допустимый выходной ток

При последовательном соединении обмоток с разными допустимыми токами следует учитывать, что результирующий ток не должен превышать минимально допустимого значения для используемых обмоток.

Параллельное соединение допускается только для обмоток с одинаковым номинальным напряжением.

Рекомендации по выбору и эксплуатации трансформатора ТПП-289-127/220-50

При выборе и использовании трансформатора ТПП-289-127/220-50 следует учитывать следующие факторы:


  • Соответствие входного напряжения сети номинальному напряжению первичной обмотки
  • Суммарная мощность нагрузки не должна превышать номинальную мощность трансформатора
  • Необходимо обеспечить достаточное охлаждение при длительной работе
  • Следует учитывать возможные колебания напряжения сети
  • При использовании в составе источника питания рекомендуется применять фильтрацию и стабилизацию выходного напряжения

Соблюдение этих рекомендаций позволит обеспечить надежную и долговременную работу трансформатора в составе различных электронных устройств.

Сравнение ТПП-289-127/220-50 с аналогичными трансформаторами

Рассмотрим, как трансформатор ТПП-289-127/220-50 соотносится с другими моделями серии ТПП:

МодельМощность, ВАМасса, кгОсобенности
ТПП-288-127/220-50701,8Меньшая мощность, меньший вес
ТПП-289-127/220-50
902,1Оптимальное соотношение мощности и габаритов
ТПП-290-127/220-501202,5Большая мощность, увеличенные габариты

Выбор конкретной модели зависит от требуемой мощности и допустимых габаритов в конечном устройстве. ТПП-289-127/220-50 представляет собой «золотую середину» по соотношению мощности и размеров.


Возможные проблемы и их решение при эксплуатации ТПП-289-127/220-50

При использовании трансформатора ТПП-289-127/220-50 могут возникнуть некоторые проблемы. Рассмотрим наиболее распространенные из них и способы их решения:

  • Перегрев трансформатора:
    • Причина: перегрузка или недостаточное охлаждение
    • Решение: уменьшить нагрузку, обеспечить лучшую вентиляцию
  • Повышенный шум при работе:
    • Причина: ослабление крепления сердечника или обмоток
    • Решение: проверить и при необходимости подтянуть крепления
  • Отсутствие напряжения на вторичных обмотках:
    • Причина: обрыв в цепи первичной или вторичной обмотки
    • Решение: проверить целостность обмоток, при необходимости заменить трансформатор

Своевременное выявление и устранение этих проблем позволит продлить срок службы трансформатора и обеспечить стабильную работу питаемых устройств.


Трансформатор ТПП-289-127/220-50 — Справочник по трансформаторам питания типа ТПП

  • Сердечник: ШЛМ25х40
  • Мощность: 90 Вт
  • Ток первичной обмотки: 0,9/0,53 А
  • Масса: 2,1 кг

Выводы обмотокНапряжение, ВДопустимый ток, А
11-12101,29
13-14101,29
15-16201,29
17-18201,29
19-2051,29
21-2251,29

Таб.1. Электрические параметры трансформатора ТПП289-127/220-50 и ТПП289-220-50

Трансформаторы ТПП289 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТПП289-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТПП289 на 220 В такие же, как у соответствующих трансформаторов ТПП289 на 127/220 В.

Напряжение на отводах первичных обмоток трансформаторов ТПП289 на 127/220 В:

  • между выводами 1 и 2, 6 и 7 — 7 В;
  • между выводами 2 и 3, 7 и 8 — 100 В;
  • между выводами 3 и 4, 8 и 9 — 20 В;
  • между выводами 4 и 5, 9 и 10 — 11 В.

При использовании трансформаторов ТПП289-127/220 на 127 В необходимо:

  • соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются последовательно;
  • подать напряжение 127 В на выводы 1 и 4 (6 и 9).

При использовании трансформаторов ТПП289-127/220 на 220 В необходимо:

  • соединить выводы 3 и 7;
  • подать напряжение 220 В на выводы 2 и 9.
  • или соединить выводы 4 и 7;
  • подать напряжение 220 В на выводы 2 и 8.

 Рис1. Электрическая принципиальная схема трансформатора питания ТПП289 на 50 Гц, 127/220 В

 Рис2. Электрическая принципиальная схема трансформатора питания ТПП289 на 50 Гц, 220 В

В трансформаторах ТПП289 возможно последовательное и параллельное согласное соединение вторичных обмоток. Последовательное включение различных вторичных обмоток позволяет подобрать необходимое выходное напряжение, параллельное — повысить мощность на выходных обмотках. При последовательном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимально допустимого. Параллельное соединение допускается только для тех обмоток, напряжение на зажимах которых одинаковы.

 Рис3. Конструкция трансформатора питания ТПП289 на 50 Гц, 127/220 В

Литература

Акимов Н.Н., Ващуков Е.П., Прохоренко В.А., Ходоренок Ю.П. Резисторы, конденсаторы, трансформаторы, дроссели, коммутационные устройства РЭА: Справочник. — Мн.: Беларусь, 1994
