Каковы основные технические характеристики трансформатора ТПП-321. Как правильно подключать и эксплуатировать данный трансформатор. Какие преимущества имеет ТПП-321 по сравнению с аналогами. В чем заключаются особенности конструкции этого трансформатора.
Технические характеристики трансформатора ТПП-321
Трансформатор ТПП-321-127/220-50 представляет собой силовой трансформатор питания стержневой конструкции. Рассмотрим его основные технические параметры:
- Мощность: 200 Вт
- Напряжение первичной обмотки: 127/220 В
- Частота: 50 Гц
- Ток первичной обмотки: 2,03/1,15 А
- Масса: 3,85 кг
- Сердечник: ПЛМ27х40х58
Трансформатор имеет несколько вторичных обмоток с различными напряжениями и допустимыми токами:
- 5 В — 4 А (выводы 11-12, 13-14)
- 20 В — 4 А (выводы 15-16, 17-18)
- 1,26 В — 4 А (выводы 18-20, 21-22)
Такой набор вторичных обмоток позволяет получить различные напряжения питания для радиоэлектронной аппаратуры.
Особенности конструкции трансформатора ТПП-321
ТПП-321 имеет стержневую конструкцию, которая обеспечивает ряд преимуществ:
- Компактные размеры
- Хороший отвод тепла
- Высокий КПД
- Низкий уровень потерь
Сердечник трансформатора выполнен из электротехнической стали с высокой магнитной проницаемостью. Это позволяет уменьшить габариты и вес устройства при сохранении высокой мощности.
Обмотки трансформатора имеют надежную изоляцию, что обеспечивает длительный срок службы. Выводы обмоток выполнены в виде гибких проводов для удобства монтажа.
Варианты применения трансформатора ТПП-321
Благодаря своим характеристикам, трансформатор ТПП-321 находит широкое применение в различных устройствах:
- Блоки питания радиоаппаратуры
- Источники вторичного электропитания
- Зарядные устройства
- Лабораторные источники питания
- Системы автоматики и управления
Наличие нескольких вторичных обмоток позволяет получить различные напряжения для питания разных узлов радиоэлектронных устройств от одного трансформатора.
Особенности подключения трансформатора ТПП-321
При использовании трансформатора ТПП-321 необходимо учитывать особенности его подключения:
Для работы от сети 127 В:
- Соединить выводы 1 и 9, 4 и 6 первичной обмотки
- Подать напряжение 127 В на выводы 1 и 4 (или 6 и 9)
Для работы от сети 220 В:
- Соединить выводы 3 и 9 (или 4 и 8) первичной обмотки
- Подать напряжение 220 В на выводы 2 и 7
Такая схема подключения обеспечивает правильную работу трансформатора при разных напряжениях питающей сети.
Преимущества трансформатора ТПП-321
По сравнению с аналогами, трансформатор ТПП-321 обладает рядом преимуществ:
- Высокая надежность и длительный срок службы
- Компактные размеры при значительной мощности
- Универсальность применения благодаря нескольким вторичным обмоткам
- Возможность работы от сетей 127 В и 220 В
- Низкий уровень потерь и нагрева
Эти особенности делают ТПП-321 оптимальным выбором для многих применений в радиоэлектронной аппаратуре.
Рекомендации по эксплуатации трансформатора ТПП-321
Для обеспечения длительной и надежной работы трансформатора ТПП-321 следует соблюдать следующие рекомендации:
- Не превышать номинальную мощность и токи вторичных обмоток
- Обеспечить хорошую вентиляцию трансформатора
- Защитить от попадания влаги и механических повреждений
- Периодически проверять надежность контактных соединений
- При параллельном соединении использовать обмотки с одинаковым напряжением
Соблюдение этих правил позволит максимально эффективно использовать возможности трансформатора ТПП-321 и продлить срок его службы.
Возможности последовательного и параллельного соединения обмоток
Трансформатор ТПП-321 допускает различные варианты соединения вторичных обмоток:
Последовательное соединение:
- Позволяет увеличить выходное напряжение
- Суммарный ток не должен превышать минимально допустимого для соединяемых обмоток
Параллельное соединение:
- Позволяет увеличить выходной ток
- Допускается только для обмоток с одинаковым напряжением
Эти возможности расширяют сферу применения трансформатора, позволяя адаптировать его характеристики под конкретные задачи.
Сравнение характеристик ТПП-321 с аналогичными трансформаторами
Рассмотрим, как характеристики ТПП-321 соотносятся с параметрами аналогичных трансформаторов:
| Параметр | ТПП-321 | ТПП-320 | ТПП-322 |
|---|---|---|---|
| Мощность, Вт | 200 | 180 | 220 |
| Масса, кг | 3,5 | 4,2 | |
| Количество вторичных обмоток | 6 | 5 | 6 |
Как видно из сравнения, ТПП-321 занимает промежуточное положение по мощности и массе, обеспечивая оптимальное сочетание характеристик для большинства применений.
Таб.1. Электрические параметры трансформатора ТПП321-127/220-50 и ТПП321-220-50 Трансформаторы ТПП321 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТПП321-220-50),
они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В. Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТПП321 на 220 В такие же, как у соответствующих трансформаторов ТПП321 на 127/220 В. Напряжение на отводах первичных обмоток трансформаторов ТПП321 на 127/220 В:
При использовании трансформаторов ТПП321-127/220 на 127 В необходимо:
При использовании трансформаторов ТПП321-127/220 на 220 В необходимо:
В трансформаторах ТПП321 возможно последовательное и параллельное согласное соединение вторичных обмоток. Последовательное включение различных вторичных обмоток позволяет подобрать необходимое выходное напряжение, параллельное — повысить мощность на выходных обмотках. При последовательном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимально допустимого. Параллельное соединение допускается только для тех обмоток, напряжение на зажимах которых одинаковы.
Литература Акимов Н.
. |
|||||||||||||||||||||||||||||||||||
Н., Ващуков Е.П., Прохоренко В.А., Ходоренок Ю.П. Резисторы, конденсаторы, трансформаторы, дроссели, коммутационные устройства РЭА: Справочник. — Мн.: Беларусь, 1994ТПП321-127/220-50 Трансформатор стержневой конструкции 200 Ватт, трансформаторы питания | Маркет
Описание товара
Здравствуйте! Вы попали на доску объявлений. Сотрудники Promelectrica.ru разместили тут товары, которые Вам могут быть интересны. Информация о наличии по телефонам (495) 640-04-53 и (495) 640-04-53

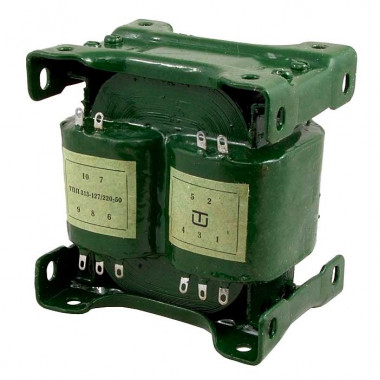

ТПП-321-127/220-50 Трансформатор стержневой конструкции 200 Ватт
Трансформаторы ТПП321 на 127/220 Вольт выпускались с 1979 года, у трансформаторов этой серии одна первичная обмотка, а нумерация контактов, как у трансформаторов на 220 Вольт (ТПП321-220-50).
Электрические параметры, вес и габариты трансформаторов ТПП321 на 220 Вольт, как у ТПП321 на 127/220 Вольт.
Технические характеристики трансформатора ТПП 321-127/220-50:
Сердечник трансформатора: ПЛМ27х40х58
Вес: 4.5 кг
Мощность трансформатора 200 Ватт
Ток первичной обмотки трансформатора: 2.03/1.15 Ампер
— между контактами 1 и 2: 7 Вольт,
— между контактами 6 и 7: 7 Вольт,
— между контактами 2 и 3: 100 Вольт,
— между контактами 7 и 8: 100 Вольт,
— между контактами 3 и 4: 20 Вольт,
— между контактами 8 и 9: 20 Вольт,
— между контактами 4 и 5: 11 Вольт,
— между контактами 9 и 10: 11 Вольт.
Выводы вторичных обмоток, напряжение и допустимый ток:11-12: 5 Вольт 4 Ампер,
13-14: 5 Вольт 4 Ампер,
15-16: 20 Вольт 4 Ампер,
17-18: 20 Вольт 4 Ампер,
18-20: 1.
26 Вольт 4 Ампер,
21-22: 1.26 Вольт 4 Ампер.

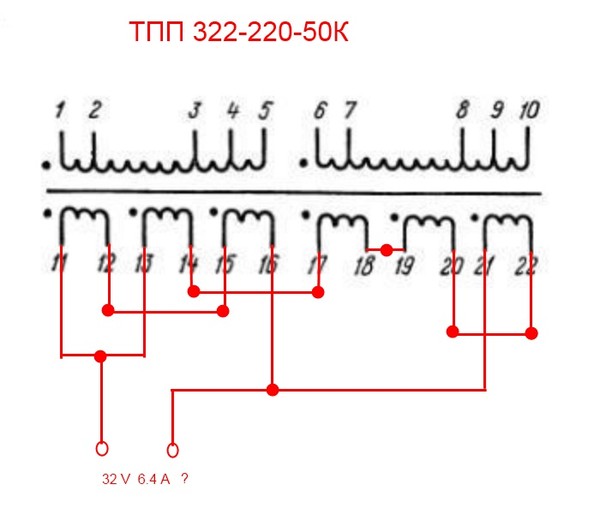

В трансформаторах ТПП321 возможны следующие варианты соединений:
— последовательное включение разных вторичных обмоток позволит подобрать необходимое Вам выходное напряжение
— параллельное соединение вторичных обмоток позволит Вам повысить мощность на выходных обмотках.
При последовательном включении обмоток с различными допустимыми токами, ток, проходящий через обмотки, не должен превышать минимально допустимого.
Параллельное соединение допускается только для тех обмоток, напряжение на зажимах которых одинаковы.
Необходимо при использовании трансформатора ТПП321-127/220:
на 127 Вольт:
— соединить контакты 1 и 9, 4 и 6, при этом магнитные потоки первичных обмоток обоих стержней суммируются,
— подать напряжение 127 Вольт на выводы 1 и 4 (6 и 9).
на 220 Вольт:
— соединить выводы 3 и 9 или 4 и 8;
— подать напряжение 220 Вольт на выводы 2 и 7.
Максимальные отклонения напряжения вторичных обмоток трансформаторов ТПП321-127/220:
— при нормальных климатических условиях: ±5%,
— при предельно допустимых, повышенная температура +85°С и пониженная –60°С: 6—9%.
Сопротивление изоляции трансформаторов ТПП321 при максимально допустимой температуре +85°С: 20 МОм.
Сопротивление изоляции трансформаторов ТПП321 при кратковременном воздействии в течение 10 суток повышенной влажности воздуха при +40°С: 50 МОм и выше, для трансформаторов группы УХЛ: 20 МОм и выше.
