Общие сведения о трансформаторе ТПП253-127/220-50

Трансформатор ТПП253-127/220-50 представляет собой силовой трансформатор питания, предназначенный для работы в сетях переменного тока напряжением 127В или 220В частотой 50 Гц. Данный трансформатор относится к серии ТПП (трансформатор питания печатного монтажа) и выпускается с 1979 года.

Основные характеристики трансформатора ТПП253-127/220-50:

  • Номинальная мощность: 22 Вт
  • Ток первичной обмотки: 0,25 А при 127В / 0,145 А при 220В
  • Масса: 0,85 кг
  • Сердечник: ШЛМ20х25
  • Климатическое исполнение: УХЛ (умеренный и холодный климат)

Особенности конструкции и исполнения трансформатора ТПП253

Трансформатор ТПП253 имеет печатный монтаж, что обеспечивает удобство его установки на печатные платы. Конструкция трансформатора включает следующие основные элементы:


  • Магнитопровод из электротехнической стали
  • Каркас с намотанными обмотками
  • Выводы обмоток для подключения
  • Крепежные элементы

Трансформатор выпускается в двух основных исполнениях:

  1. ТПП253-127/220-50 — для работы от сети 127В или 220В
  2. ТПП253-220-50 — только для сети 220В (выпускается с 1979 года)

Чем отличаются эти исполнения? Трансформатор на 220В имеет одну первичную обмотку, в то время как версия 127/220В оснащена двумя первичными обмотками для возможности работы от разных напряжений сети.

Схема и особенности подключения трансформатора ТПП253-127/220-50

Правильное подключение трансформатора крайне важно для его корректной и безопасной работы. Рассмотрим особенности подключения для разных напряжений сети:

Подключение к сети 127В:

  1. Соедините выводы 1 и 6, а также 4 и 9 — это обеспечит последовательное соединение первичных обмоток
  2. Подайте напряжение 127В на выводы 1 и 4 (или 6 и 9)

Подключение к сети 220В:

Есть два варианта подключения:

  1. Вариант 1:
    • Соедините выводы 3 и 7
    • Подайте напряжение 220В на выводы 2 и 9
  2. Вариант 2:
    • Соедините выводы 4 и 7
    • Подайте напряжение 220В на выводы 2 и 8

Важно отметить, что трансформатор ТПП253-220-50 подключается аналогично варианту для 220В, так как имеет только одну первичную обмотку.


Возможности использования вторичных обмоток трансформатора ТПП253

Трансформатор ТПП253 предоставляет широкие возможности для получения различных выходных напряжений благодаря наличию нескольких вторичных обмоток. Рассмотрим основные варианты их использования:

Последовательное соединение вторичных обмоток

При последовательном соединении вторичных обмоток можно получить более высокое выходное напряжение. Например, соединив последовательно обмотки 11-12 (5В) и 13-14 (5В), можно получить напряжение 10В. Однако важно помнить, что при таком соединении ток через обмотки не должен превышать минимально допустимого значения для используемых обмоток.

Параллельное соединение вторичных обмоток

Параллельное соединение позволяет увеличить допустимый ток нагрузки. Важное условие: параллельно можно соединять только обмотки с одинаковым напряжением. Например, можно параллельно соединить обмотки 11-12 и 13-14, если они имеют одинаковое напряжение, что позволит увеличить максимальный ток нагрузки.

Применение трансформатора ТПП253 в электронных устройствах

Трансформатор ТПП253-127/220-50 находит широкое применение в различных электронных устройствах благодаря своим характеристикам и возможностям. Рассмотрим некоторые области его использования:


  • Источники питания: трансформатор может служить основой для создания стабилизированных источников питания различной мощности.
  • Аудиотехника: применяется в усилителях, предусилителях и других аудиоустройствах для обеспечения необходимых напряжений питания.
  • Измерительное оборудование: используется в различных измерительных приборах, где требуется гальваническая развязка и преобразование сетевого напряжения.
  • Системы автоматики: трансформатор может применяться в схемах управления и автоматизации для питания контроллеров и исполнительных устройств.
  • Бытовая электроника: находит применение в различных бытовых приборах, где необходимо преобразование сетевого напряжения.

Технические характеристики и параметры трансформатора ТПП253

Для правильного применения трансформатора ТПП253 необходимо знать его основные технические характеристики и параметры. Рассмотрим их подробнее:

Параметры первичной обмотки:

  • Номинальное напряжение: 127В/220В
  • Ток первичной обмотки: 0,25А при 127В / 0,145А при 220В

Параметры вторичных обмоток:

ВыводыНапряжение, ВДопустимый ток, А
11-125,00,6
13-145,00,6
15-16100,6
17-18100,6
19-202,50,6
21-222,50,6

Дополнительные технические характеристики:

  • Частота сети: 50 Гц
  • Класс нагревостойкости изоляции: B (130°C)
  • Электрическая прочность изоляции: не менее 1500В
  • Сопротивление изоляции: не менее 100 МОм

Особенности эксплуатации и меры предосторожности при работе с ТПП253

При использовании трансформатора ТПП253-127/220-50 необходимо соблюдать определенные правила эксплуатации и меры предосторожности:


  1. Правильный выбор напряжения питания: убедитесь, что выбрана правильная схема подключения в соответствии с напряжением вашей сети (127В или 220В).
  2. Соблюдение максимальной мощности: не превышайте номинальную мощность трансформатора (22 Вт) во избежание перегрева и выхода из строя.
  3. Контроль температуры: обеспечьте достаточную вентиляцию для отвода тепла, особенно при длительной работе на максимальной мощности.
  4. Защита от короткого замыкания: рекомендуется установить предохранитель в первичную цепь трансформатора.
  5. Изоляция выводов: при монтаже обеспечьте надежную изоляцию всех соединений во избежание случайных замыканий.

Соблюдение этих правил поможет обеспечить длительную и безопасную эксплуатацию трансформатора ТПП253 в ваших устройствах.


Трансформатор ТПП-253-127/220-50 — Справочник по трансформаторам питания типа ТПП

  • Сердечник: ШЛМ20х25
  • Мощность: 22 Вт
  • Ток первичной обмотки: 0,25/0,145 А
  • Масса: 0,85 кг

Выводы обмотокНапряжение, ВДопустимый ток, А
11-125,050,61
13-145,020,61
15-16100,61
17-18100,61
19-202,590,61
21-222,580,61

Таб.1. Электрические параметры трансформатора ТПП253-127/220-50 и ТПП253-220-50

Трансформаторы ТПП253 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТПП253-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТПП253 на 220 В такие же, как у соответствующих трансформаторов ТПП253 на 127/220 В.

Напряжение на отводах первичных обмоток трансформаторов ТПП253 на 127/220 В:

  • между выводами 1 и 2, 6 и 7 — 7 В;
  • между выводами 2 и 3, 7 и 8 — 100 В;
  • между выводами 3 и 4, 8 и 9 — 20 В;
  • между выводами 4 и 5, 9 и 10 — 11 В.

При использовании трансформаторов ТПП253-127/220 на 127 В необходимо:

  • соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются последовательно;
  • подать напряжение 127 В на выводы 1 и 4 (6 и 9).

При использовании трансформаторов ТПП253-127/220 на 220 В необходимо:

  • соединить выводы 3 и 7;
  • подать напряжение 220 В на выводы 2 и 9.
  • или соединить выводы 4 и 7;
  • подать напряжение 220 В на выводы 2 и 8.

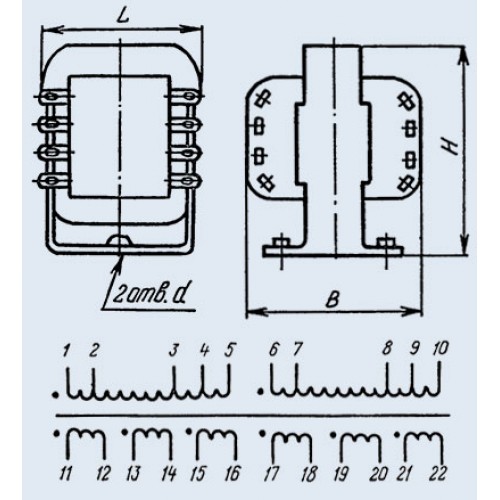

 Рис1. Электрическая принципиальная схема трансформатора питания ТПП253 на 50 Гц, 127/220 В

 Рис2. Электрическая принципиальная схема трансформатора питания ТПП253 на 50 Гц, 220 В

В трансформаторах ТПП253 возможно последовательное и параллельное согласное соединение вторичных обмоток. Последовательное включение различных вторичных обмоток позволяет подобрать необходимое выходное напряжение, параллельное — повысить мощность на выходных обмотках. При последовательном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимально допустимого. Параллельное соединение допускается только для тех обмоток, напряжение на зажимах которых одинаковы.

 Рис3. Конструкция трансформатора питания ТПП253 на 50 Гц, 127/220 В

Литература

Акимов Н.Н., Ващуков Е.П., Прохоренко В.А., Ходоренок Ю.П. Резисторы, конденсаторы, трансформаторы, дроссели, коммутационные устройства РЭА: Справочник. — Мн.: Беларусь, 1994

Трансформатор ТПП-252-127/220-50
Трансформатор ТПП-254-127/220-50

Трансформатор ТА253-127/220-50 — DataSheet

Перейти к содержимому

Описание.

• Типоразмер магнитопровода — ПЛ 20×40 · 60

• Исполнение — УХЛ

• Масса — 3400 г.

Рис. 1. Конструкция броневого трансформатора ТА253 -127/220-50. 1 — лента; 2 — катушка; 3 — шпилька; 4 — магнитопровод; 5 -винт; 6 — скоба.

Наибольшие отклонения напряжений вторичных обмоток трансформаторов типа ТА, измеренные в номинальном режиме при нормальных климатических условиях, составляют ± 5% для основных и ±10% для компенсационных обмоток.

Наибольшие отклонения напряжений вторичных обмоток трансформаторов, измеренные в условиях повышенной (+85°C) и пониженной (-60°С) температур составляют -6 + -9% для основных и -13 + -23% Для компенсационных обмоток. Характер зависимостей изменения напряжения вторичных обмоток трансформаторов в режиме номинальной нагрузки от температуры окружающей среды изображен на рис. 2.

Рис. 2 Графики изменения
напряжения вторичных
обмоток трансформаторов
типов ТА. ТН. ТАН и ТПП
в режиме номинальной нагрузки
в зависимости от
температуры окружающей
среды



Сопротивление изоляции трансформаторов при температуре + 85°С составляет 20 МОм. При кратковременном воздействии в течение 10 суток повышенной влажности воздуха при + 40°С сопротивление изоляции для трансформаторов исполнения В 50 МОм и выше, для трансформатора исполнения УХЛ 20 МОм и выше.

Электрические параметры трансформатора ТА253-127/220-50 в номинальном режиме

Номинальная мощностьТок первичной
обмотки

ВыводыНапряжение вторичной обмотки на выводахТок вторичной обмотки на выводах
127 В220 В
210 ВА1,81 А1,05 А11 — 12125 В0,410 А
13 — 14112 В0,430 А
15 — 1614 В0,430 А
17 — 18125 В0,410 А
19 — 20112 В0,430 А
21 — 2214 В0,430 А

Условия эксплуатации.

  • Температура окружающей среды — От —60 до +85°С
  • Относительная влажность воздуха при +40°С — До 98 %
  • Атмосферное давление — от 5,3 до 7,7 кПа (от 400 до 790 мм рт. ст.)
  • Температура перегрева обмоток в нормальных условиях эксплуатации — Не более +55°С
  • Циклическое воздействие температур —  От —60 до +85°С
  • Вибрации в диапазоне частот от 5 до 1000 Гц с ускорением до 7,5 g
  • Одиночные удары с ускорением — До 500 g
  • Многократные удары с ускорением — До 100 g
  • Линейные нагрузки с ускорением — До 25 g
  • Срок службы — Не менее 10 лет

Электрические схемы.

Рис. 2. Электрическая принципиальная схема анодного трансформатора ТА253 -127/220-50.Рис. 4. Электрическая принципиальная схема анодного трансформатора ТА253 — 220-50.Рис. 5. Электрические схемы последовательного а) и параллельного б) соединения вторичных обмоток трансформатора.

Таблица подключений к сети переменного тока 124/220 и 220 В


Типономинал трансформатораНоминальное напряжение сетиВыводы которые нужно соединить для работыВыводы на которые подается напряжение
ТА253 — 127/220-50220 В2 и 81 и 6
127 В1 и 9; 4 и 61 и 4
ТА253 — 220-50220 В2 и 81 и 6



Таблица напряжений на отводах первичной обмотки


Отводы первичной обмоткиНапряжение на отводах первичной обмотки, В
1 и 2; 6 и 7100
1 и 3; 6 и 8120
1 и 4; 6 и 9127
1 и 5; 6 и 10134
