Высокое напряжение и не только. Технология намотки трансформатора преобразователя для электрошокера Правильная намотка трансформатора для шокера

После ряда статьей про электрошоковые устройства я заметил, что у начинающих радиолюбителей возникает много вопросов связанные с намоткой катушек и трансформаторов, и вот решил об этом подробно написать.

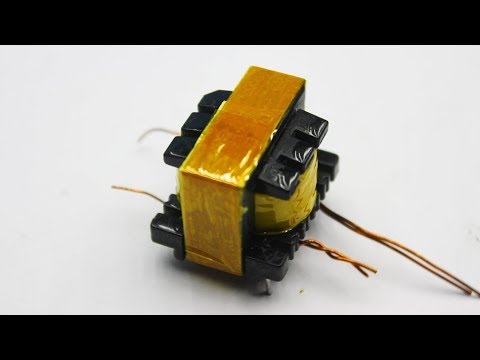

Для начала нужно поискать старый блок питания, самый лучший вариант БП от компьютера, в нем как раз есть трансформаторы нужной величины. Итак, выпаиваем для начала трансформатор, снимаем сердечник (если трудно снимается, желательно подогреть феррит зажигалкой), после чего с каркаса нужно снять все заводские обмотки.

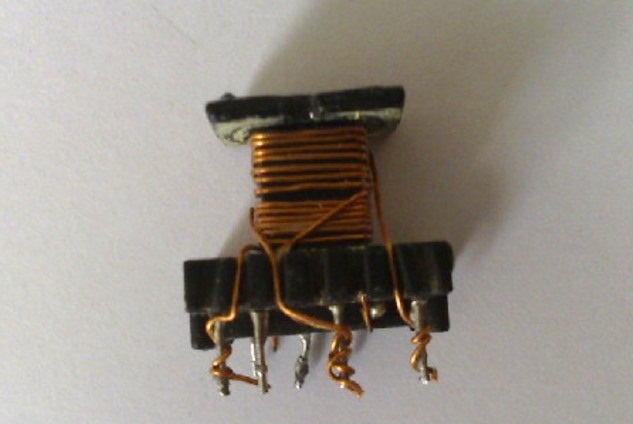

Далее, берем провод с диаметром от 0.3 до 0.8 мм и аккуратно мотаем на голом каркасе первичную обмотку. Обмотка содержит 12 витков с отводом от середины. Как это делают: Сначала аккуратно мотаем 6 витков, затем провод скручиваем и делаем отвод, потом мотаем еще 6. Старайтесь все витки мотать в одном ряду, виток к витку!

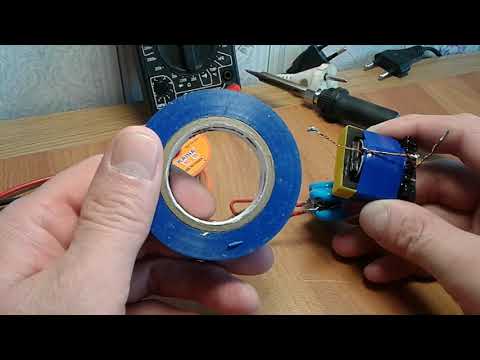

После намотки первичной обмотки, ее нужно изолировать. Изоляцию лично я делаю при помощи прозрачного скотча, хотя можно использовать тонкую изоляционную ленту или конденсаторную бумагу. В общей сложности на первичку ставим 5-6 слоев изоляции.

Вторичная обмотка намотана в том же направлении, что и первичная (это очень важно). Содержит обмотка от 400 до 600 витков, если мотать больше, то возрастает опасность пробоя. Обмотку мотаем по слоям, в каждом слою 50 — 70 витков, после завершении намотки первого слоя делаем изоляцию скотчем и мотаем второй слой.

Провод для намотки желательно использовать с диаметром 0.07 – 0.2 мм (в зависимости от габаритных размеров трансформатора). Готовый трансформатор в заливке не нуждается и работает безотказно. На выходе образуется «жгучая» дуга с длиной до 1.5 см.

Каждый мужчина обеспокоен безопасностью любимых людей. Огнестрельное и пневматическое оружие не всегда доступны, да и не безопасны. Выручают только электрошоковые устройства, которые уже на протяжении нескольких десятилетий считаются самым безопасным и надежным средством для личной самообороны.

Мы по традиции сегодня соберем маломощный и компактный электрошокер, который более подходит для дам.

Мощность такого самодельного электрошокера не велика — 5 ватт, но по сравнению с магазинными электрошокерами на 3 ватта, наш экземпляр лидирует.

Сам корпус можно взять любой, я обрезал китайский фонарик под нужные размеры, именно там и смонтировал всю схему. Электрошокер выполнен по традиционной схеме с применением высоковольтной катушки.

Инвертор построен всего на одном мощном полевом транзисторе, схема более известна под названием блокинг-генератор. Затворный резистор можно подобрать с номиналом 40-820Ом.

В качестве источника питания использовал сборку из 4-х никель-кадмиевых батарей с емкостью 350мА/ч, их общее напряжение составляет 4.8 Вольт. Емкости такого аккумулятора вполне хватит для получения заявленной мощности.

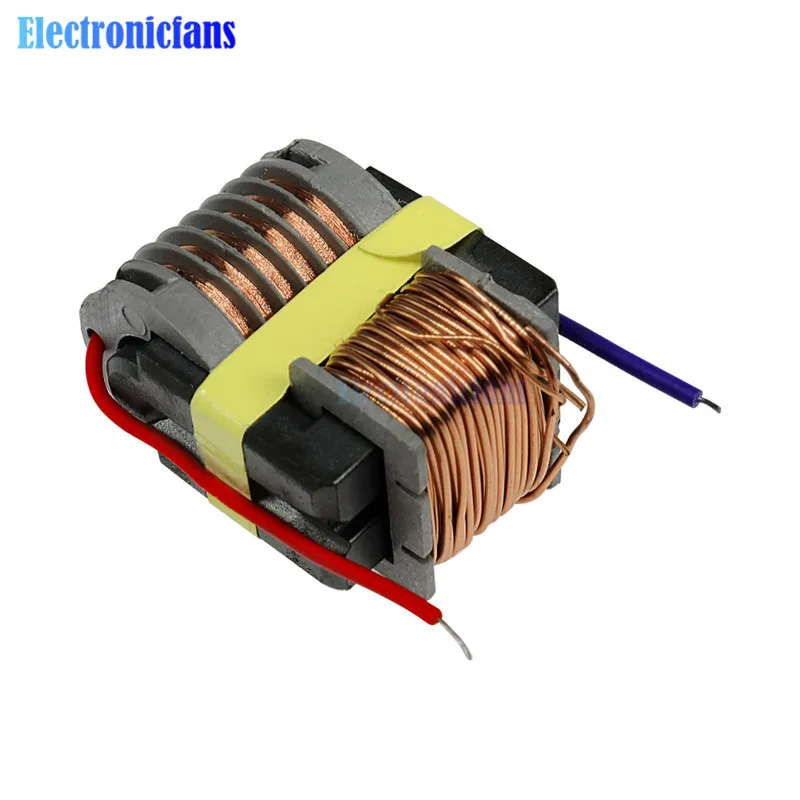

Трансформатор преобразователя намотан на Ш-образном сердечнике, именно на таком же сердечнике мотаются трансформаторы от блоков питания для галогенных ламп малой мощности (до 50 ватт). Сначала нужно аккуратно разобрать трансформатор, чтобы не повредить сердечник. Затем снять все заводские обмотки и намотать новую.

Первичная обмотка содержит 2х4 витка провода 0,6-0,8мм, поверх ставим изоляцию 6-ю слоями тонкого, прозрачного скотча и мотаем повышающую обмотку.
Вторичная (повышающая) обмотка состоит из 650 витков, мотается слоями, каждый слой состоит из 70 витков. Витки старайтесь мотать максимально аккуратно (виток к витку не нужно, просто соблюдайте аккуратность).
Каждый ряд намотки изолируют 4-я слоями того же скотча. Готовый трансформатор не нуждается в заливке эпоксидной смолой.

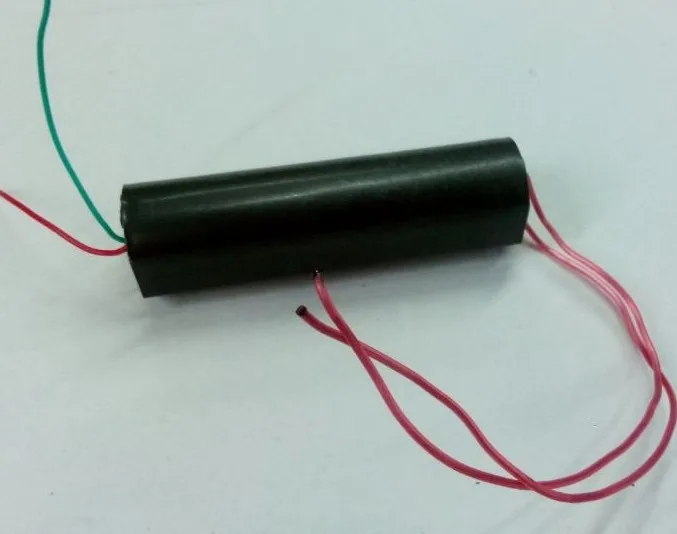

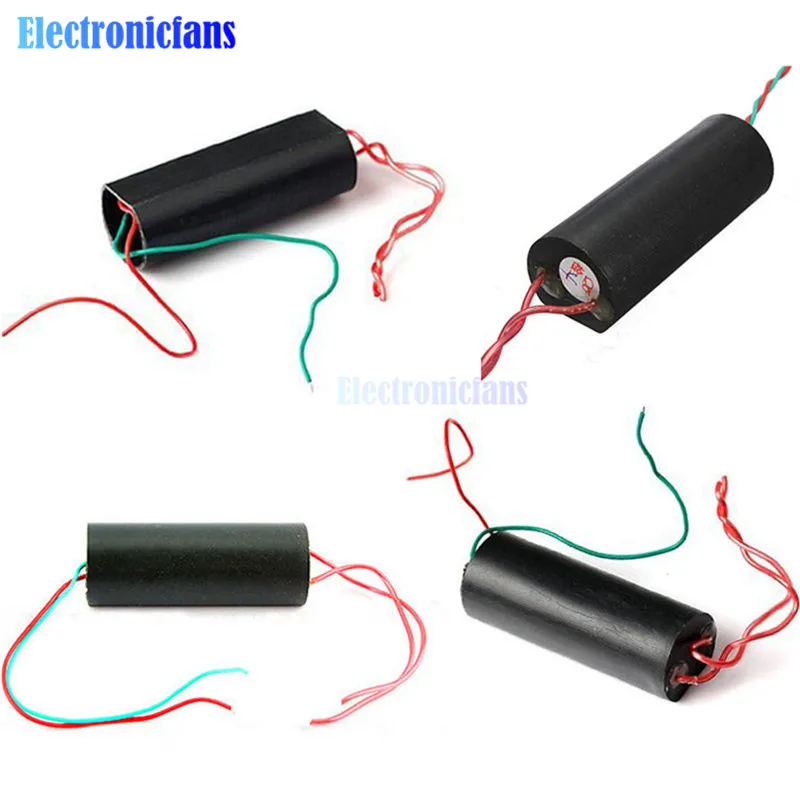

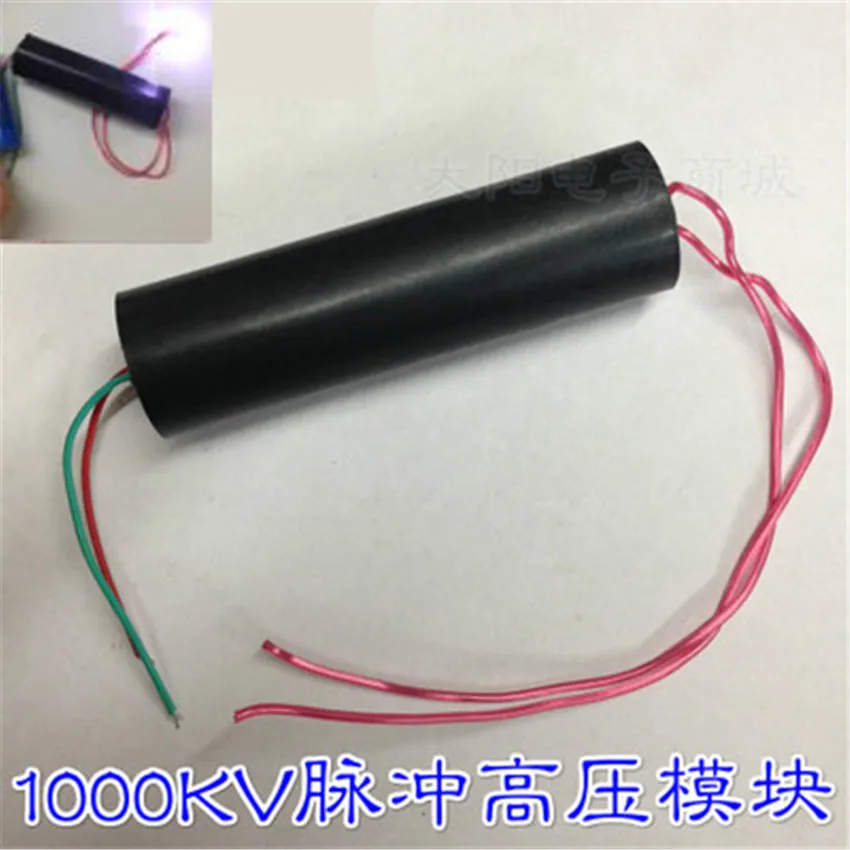

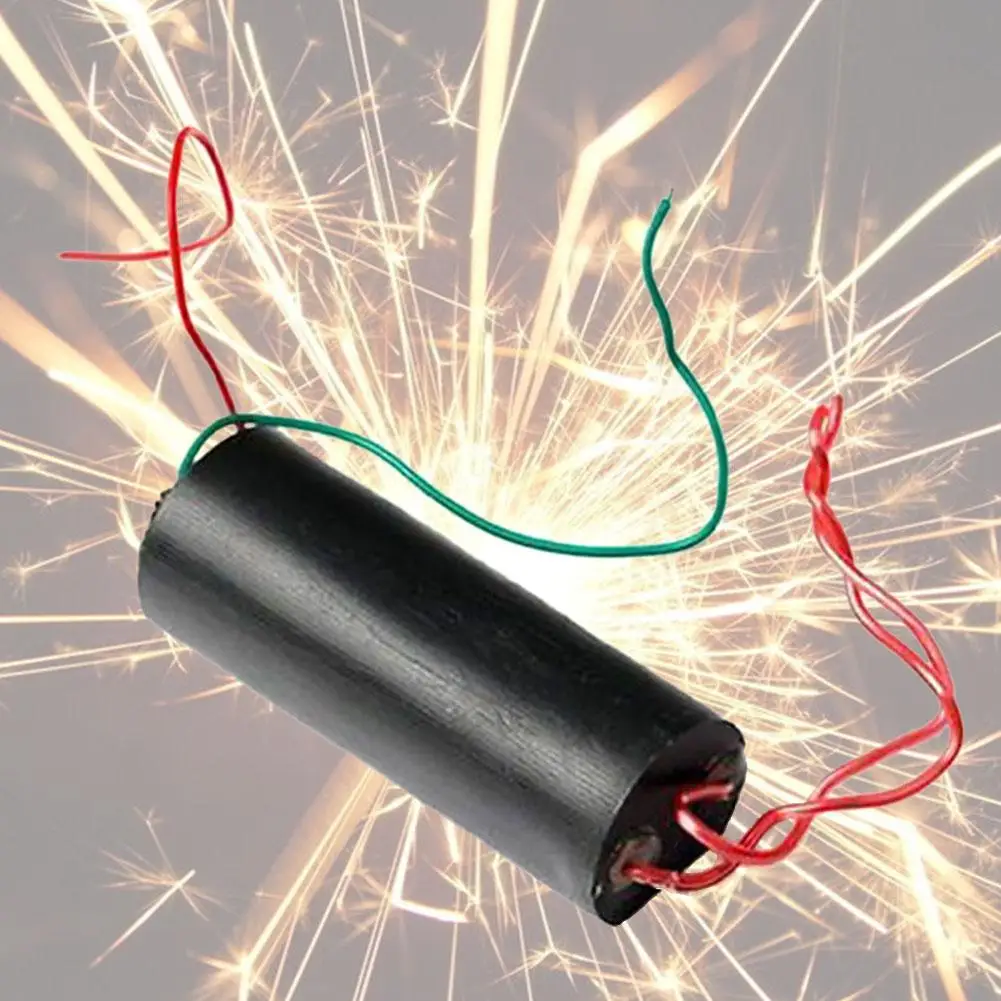

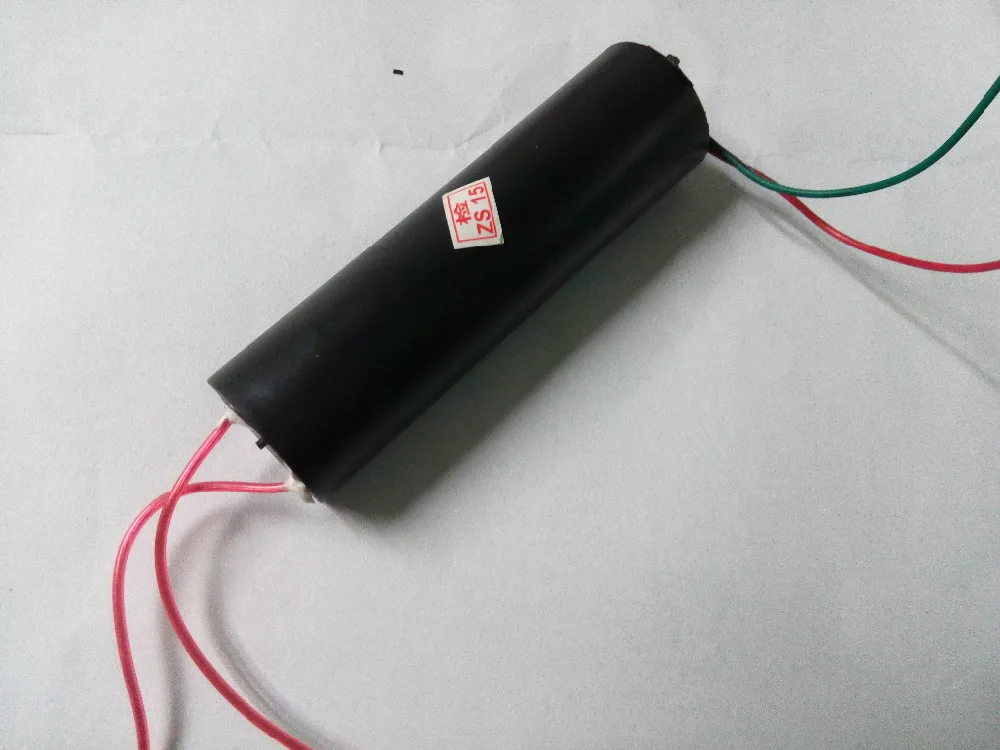

Высоковольтная катушка — основная часть нашей схемы. Катушку мотают на ферритовом стержне (любой марки) с диаметром 6-8мм (не критично). Для начала стержень нужно тщательно изолировать скотчем, изолентой и другими изоляционными материалами.

Первичная обмотка мотается проводом 0,7-0,8мм и состоит из 14 витков, затем нужно изолировать обмотку 10-ю слоями скотча и мотать вторичную.
Вторичка содержит 500 витков провода 0,1мм и тоже мотается по слоям — 70 витков на слой. Межслойные изоляции укладываем тем же скотчем. Готовый трансформатор помещают в шприц (удобного диаметра) и заливают эпоксидной смолой. Можно обойтись и без заливки, но для надежности желательно заливать, особенно, если мотаете высоковольтные трансформаторы впервые.


Высоковольтные конденсаторы с емкостью 0,1-0,22мкФ, я ставил два конденсатора последовательно (каждый 630Вольт 0,22мкФ). Следует обратить внимание на напряжение конденсатора, подойдут только те, у которых рабочее напряжение 1000 Вольт и выше.

Искровой разрядник — через этот разрядник емкость конденсатора разряжается на первичную обмотку высоковольтной катушки. Разрядник я сделал из двух кусков провода 0,8мм расположенных друг над другом, расстояние между ними 1мм (возможно, придется поиграть с зазором). Можно также использовать промышленные разрядники с напряжением пробоя 700-900 Вольт.

Выключатель имеет три положения — средняя точка — и фонарь и электрошокер выключены, верхняя точка — шокер включен, нижняя точка — фонарь включен.


Фонарик — изготовлен из параллельно соединенных 4-х белых сверхярких светодиодов (снял от китайского светодиодного фонарика). Полевой транзистор можно заменить на IRFZ40, IRFZ46, IRFZ48, IRF3205, IRL3705 или аналогичный.


Выпрямительный диод — КЦ106 с любой буквой или три последовательно соединенных диода с обратным напряжением не менее 1000 Вольт (для каждого диода), диоды обязательно брать импульсные или быстрые диоды (из импульсных подойдут FR107/207, из ультрафастов отлично подходит UF4007).

Устройство можно заказать. Пишите на [email protected]

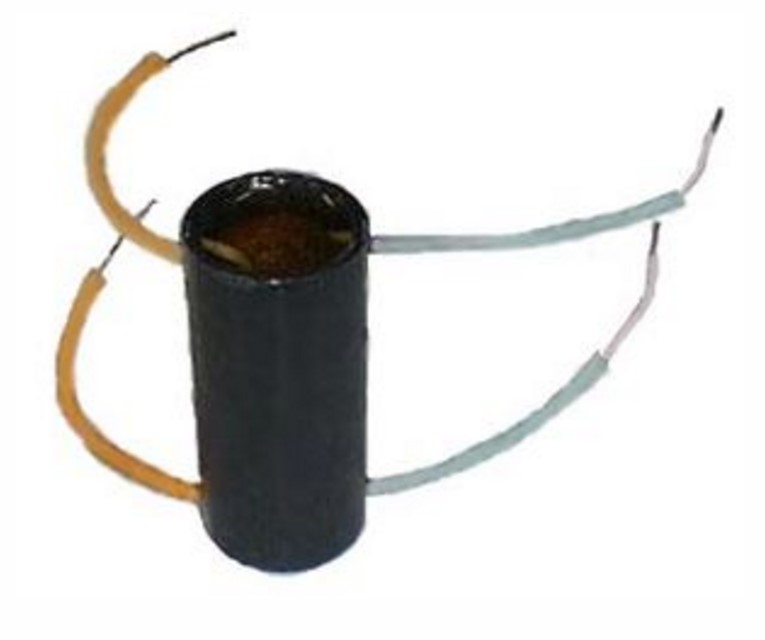

Сегодня решил поделится своими секретами про изготовление преобразователей электрошокеров и не только шокеров. Руководство представляет из себя урок по пошаговой сборке преобразователя. Как известно, если вы взялись за , то без преобразователя вам не обойтись. Он нужен для получения высокого напряжения от источника питания шокера — аккумулятора. Итак, сначала поговорим о трансформаторе. Трансформатор выполняется на диэлектрическом каркасе, вставляемом в броневой сердечник из феррита М2000НМ1. Первичная обмотка содержит обычно 14 витков с отводом от середины, то есть мотаем 7 витков, затем делаем отвод и мотаем еще 7. Провод желательно марки ПЭЛШО диаметром 0,12-0,6 мм. Вторичная обмотка — высоковольтная, содержит 300-700 витков провода марки ПЭЛ диаметром 0,1 — 0,2 мм. Витки в зависимости от напряжения конденсаторов, если шокер работает на основе умножителя, то витков нужно побольше. При намотке высоковольтной обмотки необходимо через каждые 70 витков укладывать слоями конденсаторную диэлектрическую бумагу или тонким прозрачным скотчем, а слои пропитывать конденсаторным или трансформаторным маслом. После намотки катушки вставляем ее в ферритовые чашки и склеиваем стык (предварительно убедившись, что она работает).

Места выводов катушки заливаются разогретым парафином или воском. При монтаже схемы преобразователя электрошокера необходимо соблюдать полярность фаз обмоток трансформатора, так называемый начало и конец обмоток.

Как показала практика, трудности с повторением заключаются обычно именно в намотке — в процессе у многих сдают нервы и конструкция подвергается преждевременному разбитию молотком:) Поэтому мы пошли путем промышленности, где как известно исходят из того что проще сделать в больших количествах и без проблем. Процесс при этом становится почти развлечением, но не стоит забывать о внимательности — трансформатор от этого не перестает быть наиболее ответственной частью девайса.

Второй вариант изготовления преобразователя можно выполнить на Ш-образном трансформаторе из феррита 2000НМ. Трансформатор легко можно достать из компьютерного блока питания или же блока питания двд проигрывателя. Заранее снимаем все заводские обмотки с трансформатора и мотаем свои. Сначала мотаем первичную обмотку — опять же 14 витков проводом 0,2-0,7 мм (чем толще провод тем мощнее шокер). Затем тщательно изолируем первичную обмотку скотчем и мотаем вторичную (высоковольтную), ее мотаем проводом 0,08-0,3 мм 500 — 600 витков, и через каждые 70 — 100 витков изолируем слоя друг от друга.

Таким образом у вас должно получится 5-6 слоев. Если вам повезет достать провод ПЭЛШО просто мотайте его внавал, без всякой изоляции, периодически капнув немного машинного масла. К концам провода нужно припаять тонкие многожильные выводы для большей надежности. Далее изолируем все это в 1-2 слоя изоляционной лентой. Все это не лишне будет пофиксировать суперклеем или еще чем нибудь, чтоб витки не расползались. В завершении можно обмотать трансформатор изоляционной лентой или скотчем. Все готово. Если есть эпоксидная смола, то не жалейте ее и заливайте трансформатор смолой — это только на пользу конструкции. На этом завершаем нашу теорию, спасибо за внимание — АКА.

Катушка была испробована не однократно и всегда показывала отличные параметры. Эта технология позволила в несколько раз сократить количество витков в высоковольтной обмотке, но от этого длина дуги не уменьшилась. Стоит заметить, что выходной ток от такой катушки в несколько раз превышает ток от стандартных катушек.

Сердечек — отрезок магнитной антенны от радиоприемника, длина 5см.


В данном случае катушка намотана на стержнее от СВ приемника. В начале стержень нужно изолировать широким скотчем со всех сторон, желательно предварительно обмотать его изоляционной лентой, потом оформить скотчем, это дает добавочную защиту.

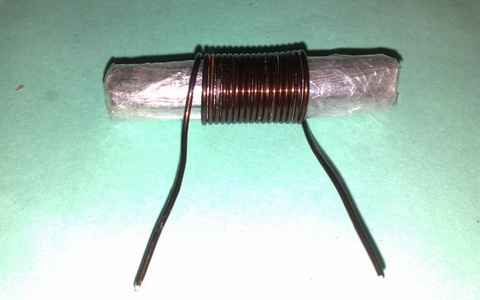

Начинаем намотку с первичной обмотки. Она содержит 10 — 15 витков (стандарт 12) провода, с диаметром 1 — 1,5мм, мотаем виток к витку, от качества намотки зависит многое. Обе обмотки мотаем в одинаковом направлении.


После намотки первичной обмотки ее нужно изолировать, концы обмотки пропустить через пластмассовые трубки, можно использовать также термоусадку. Изолируем сначала 4-мя слоями толстой изоляционной ленты, потом плотно изолируем 6 — 7 слоями широким прозрачным скотчем.


Потом по бокам обмотки приклеиваем двухсторонний скотч (ленту), это делаем для сохранения равномерной намотки. Теперь начинаем мотать вторичку, не устану повторять: ОБЕ ОБМОТКИ НУЖНО МОТАТЬ В ОДИНАКОВОМ НАПРАВЛЕНИИ, ИНАЧЕ ТРАНСФОРМАТОР РАБОТАТЬ НЕ БУДЕТ! Первый виток вторичной обмотки также нужно пустить через пластмассовую трубку (можно использовать термотрубки паяльника с изоляцией или трубки из стекловолокна).


Вторичную обмотку нужно мотать по слоям, каждый слой должен содержать 40-50 витков провода диаметром 0,3 -0,7миллиметра, мотам ровно и аккуратно, а после окончания намотки первого слоя, обмотку нужно изолировать 5-6 слоями скотча, далее уже переходим к намотке второго слоя Во вторичной обмотке трансформатора всего 300-350 витков, но количество витков можно повысить, правда в таком случае трансформатор нужно залить эпоксидной смолой, поскольку возрастает опасность пробоя вторичной обмотки.


Обмотки нужно изолировать только широким скотчем, на крайняк возможно использование конденсаторной бумаги. Готовая катушка в заливке не нуждается, и если намотка правильная, то дуга от такой катушки должна доходить до 7 см. Для ровной намотки не забудьте использовать двухсторонней лентой. На этом я завершаю статью. Удачи — АКА

Статья напечатана по просьбам многих пользователей нашего сайта. Как известно самой трудной частью мощного электрошокера является высоковольтная катушка. Часто радиолюбителям не доступна смола для заливки высоковольтного трансформатора, поэтому сегодня мы рассмотрим вариант намотки высоковольтного трансформатора без использования эпоксидной смолы. Катушка была испробована несколько раз и всегда показывала отличные параметры, благодаря большому диаметру провода в высоковольтной обмотке становится реально получить большую выходную мощность и в шокере совсем не обязательно использовать добавочные конденсаторы для увеличения общей мощности электрошокового устройства. Сразу о намотке — сердечником служит ферритовый стержень от магнитной антенны радиоприемника, также можно использовать заранее набранные в пакет трансформаторные пластины нужной длины (5 сантиметров).

В данном случае катушка намотана на стержнее от СВ приемника. Итак стержень нужно изолировать широким скотчем со всех сторон, желательно предварительно обмотать его изоляционной лентой, а потом уже скотчем.

Первичка намотана проводом с диаметром 1-1,5 мм, содержит от 10 до 20 витков. Первичную обмотку (также и вторичную) нужно мотать ровно, виток к витку, заранее выберите направление намотки, поскольку обе обмотки нужно мотать на одинаковом направлении.

После намотки первичной обмотки ее нужно изолировать, концы обмотки пропустить через пластмассовые трубки. Изолируем сначала 4-мя слоями изоляционной лентой, затем плотно изолируем 6 — 7 слоями широким прозрачным скотчем.

Потом по бокам обмотки приклеиваем двухсторонний скотч, это нужно сделать для сохранения равномерной намотки вторичной обмотки. Теперь начинаем мотать вторичную обмотку, не устану повторять: ОБЕ ОБМОТКИ НУЖНО МОТАТЬ В ОДИНАКОВОМ НАПРАВЛЕНИИ, ИНАЧЕ ТРАНСФОРМАТОР РАБОТАТЬ НЕ БУДЕТ! Первый виток вторичной обмотки также нужно пустить через пластмассовую трубку (можно использовать термотрубки паяльника с изоляцией или трубки из стекловолокна).

Вторичную обмотку мотаем рядами, каждый ряд содержит 40-50 витков провода диаметром 0,2 миллиметра, мотам ровно и аккуратно, после окончания намотки первого ряда на обмотку ставим изоляцию 5-6 слоев (широким скотчем) и мотаем второй ряд. Во вторичной обмотке трансформатора всего 300-350 витков, но количество витков можно повысить до 500, можно и больше, правда в таком случае трансформатор нужно залить эпоксидной смолой.

Не забудьте самое главное — изолируем обмотки только широким скотчем ширина которого не менее 5 см. Для соблюдения ровной намотки по бокам не забываем клеить двухсторонний скотч как на фотографиях. Вот и все — готовый трансформатор отличается стабильной работой и мощностью, но для желаемого результата, на первичную обмотку катушки нужно подавать мощные импульсы от конденсатора. Спасибо за внимание — А. Касьян.

Трансформатор для шокера: технические характеристики, схемы

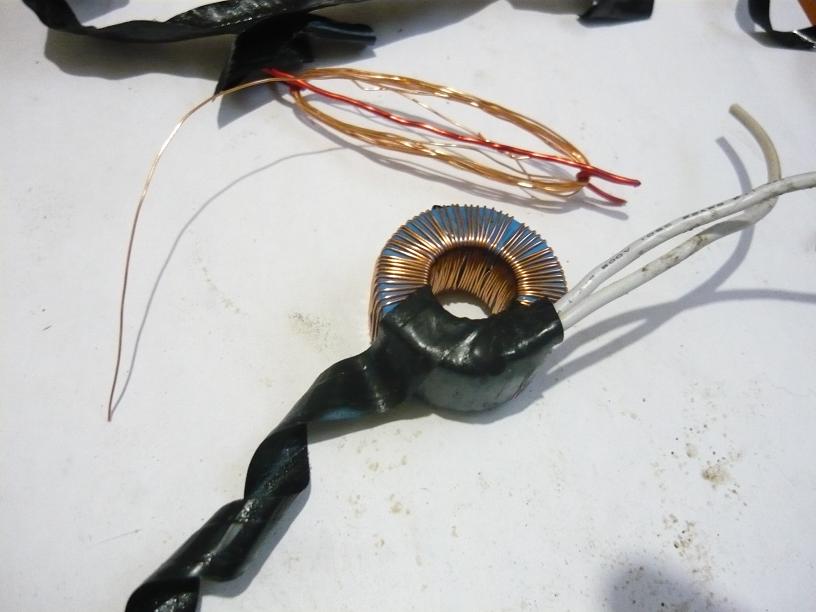

Намотка первичной обмотки

Теперь берем провод от старой катушки, у которой провод с хорошей не потрескавшейся изоляцией. Конец провода вставляем в гибкую трубочку изоляции от старого использованного провода соответствующего подходящего диаметра. Просовываем конец обмотки в отверстие каркаса катушки (они уже имеются в старом каркасе).

Катушка мотается плотно, виток к витку. Намотав 3-4 витка, нужно прижать витки, друг к другу, чтобы намотка витков была плотной. Чтобы мотать трансформатор после намотки первого слоя, необходимо посчитать количество витков в ряду. У нас получилось 73 витка. Делаем прокладку полоской бумаги. Наматываем второй слой. Во время намотки нужно все время держать провод в натянутом состоянии, чтобы намотка получалась плотной. После второго слоя также делаем прокладку из бумаги. Если не хватает длины провода, то соединяем с ним другой провод путем спайки. Лудим лакированный провод, нагрев конец паяльником на таблетке аспирина. При этом лак хорошо снимается.

Когда намотка первичной обмотки закончена, то конец провода изолируем в трубочку и выводим наружу катушки. Между первичной и вторичной обмотками делаем обмоточную изоляцию. Можно мотать трансформатор дальше.

Почему нужно использовать текстолит

Устройство и принцип работы трансформаторов

По стандарту обмотки силового трансформатора выполняются на специальных каркасах. Для изготовления каркасов на заводах, то есть на серийном производстве, применяют прессованные варианты из пресс порошков. Состав этих пресс порошков определяет основные химически и физические свойства, которыми будет обладать деталь в дальнейшем. Но если производство мелкосерийное или же трансформатор, в частности его каркас, изготовляется в домашних условиях, то используют слоистые пластинки, а также гетинакс, картон.

Ранее наиболее часто применяющимся вариантом служил гетинакс, который обладал средними характеристиками, но минимальной стоимостью. Потом стали использовать картон. Несмотря на его отличительные свойства и простоту использовании он не сумел прижиться, так как требовалась обязательная пропитка гигроскопичному материалу.

Особенности

Текстолит является оптимальным в плане соотношения качества, удобства и цены. Он отлично поддается любой обработке, например, механической или термической. Обрезка листов до 1,5 миллиметров проводится и в холодном состоянии, что удобно, если речь идет не о крупном серийном производстве. Используются для минимальных по толщине пластов гильотинные ножницы. А если листы немного толще, то используется циркулярная пила.

Текстолит, толщина пласта которого превышает 3 миллиметра, распиливается уже в горячем состоянии. Но можно не нагревать до температуры плавления, оптимальным будет нагрев от 80 градусов (в крайнем случае 120 градусов).

Удобный этот материал и для тех, кто занимается изготовлением каркасов в домашних условиях. Можно брать только часть, а после этого провести опиловку над профилем. Швы покрываются специальным слоем, а каркас лаком для обеспечения защиты от влажности, повышения жесткости и улучшения защиты обмоток. Также тонкий слой лака служит для обеспечения гигроскопичности, обязательно требуется выбирать качественный состав.

Дополнительные требования

Для гильзы каркаса используются гетинакс идентичной толщины. В некоторых ситуациях есть смысл брать большую по толщине катушку, чтоб получить ровную форму обмоток. Ребра гильзы делаются слегка круглой формы. Это поможет избежать излома или уменьшить его угол, что непременно проявляется при намотке на первых слоях инструмента. Но следует избегать и проявления излишней округленности. Это понизит прочность поверхности.

Размеры материала берутся в строгом соответствии с тем, каких размеров сам трансформатор и дроссель. Для минимальных по размерам устройств чаще прибегают к установке каркасов из материала толщиной от 0,2 до 0,5 миллиметров. Для больших катушек берутся варианты с толщиной от 2 миллиметров.

Отдельно стоит отметить важность использования качественного клея. Текстолитовые каркасы обязательно просто автоматически складываются и закрепляются друг с другом, но бывают ситуации, когда они соединяются между собой при помощи клея

Столярный клей или универсальный, который можно купить в любом строительном магазине, подходит только для проклейки каркаса трансформатора из картона, но для текстолита использовать его не разрешается.

Как собрать трансформатор для сварки медных проводов своими руками

Если по каким-либо причинам покупка аппарата является неприемлемым вариантов, можно соорудить эту технику самостоятельно. Базисом для неё служит старый трансформатор.

Подготовка инструментов и материалов

Для создания запланированного устройства понадобится такой арсенал:

  • Трансформатор.
  • Готовый короб или кожух.
  • Электрокабель.
  • Пассатижи.
  • Приспособление для удержания электрода.
  • Угольный электрод.
  • Автоматические или полуавтоматические приборы.

Для изготовления пункта 6 можно применить сердечник массивной круглой батарейки или крупной угольную щётку.

В качестве базы можно применять трансформаторы от неиспользующихся старых телеприёмников, микроволновок и т.д. Мощность основы должна составлять 200 – 500 Вт.

Процесс сборки

Он проходит кропотливо, скрупулезно считаются витки. Далее предложен пример создания прибора с П-подобным сердечником. Этот процесс намного проще, чем сооружения тороидальной модификации.

Этапы работы

Каркасы для обмоток. Их создание происходит из текстолитовых пластин, из которых вырезаются элементы для пары коробов. В каждом коробе устраиваются две верхние крышки с прорезями, в которые помещаются четыре стенки. Площадь прорезей внутри идентична сечению сердечника. При этом несущественно увеличиваются размеры стенок короба.

  • Изоляция каркасов термостойким материалом.
  • Мотание обмоток.

Провода для них должны иметь термоустойчивую стеклянную изоляцию. После намотки одного слоя, изолируйте его и делайте следующий. На определённом количестве мотков создаются отводы. В завершающей фазе наматывается верхняя изоляция. Окончания проводов протягиваются сквозь отверстия, сделанные в самой верхней пластине. Затем на этих окончаниях фиксируются медные винты.

  • Сборка и шихтование магнитного провода. Здесь применяются железные пластины с устаревших трансформаторов. Их толщина – 1 мм. Они собираются в монолитную конструкцию. По окончанию все обмотки испытываются тестером на недочёты.
  • Создание диодного моста. Задействуются диоды В200, либо KBPC5010. Каждый из них рассчитан на работу с нагрузкой 50 А. Если ваш аппарат имеет параметр 180 А, таких диодов нужно 4. Они фиксируются к радиатору. Их подключение по отношению к обмоткам параллельное.
  • Сборка корпуса. Помещение туда трансформатора.

Процесс намотки трансформаторов

Принцип работы и характеристика трансформаторов со средней точкой, подключение

Высокофункциональные промышленные шокеры стоят дорого. Их может купить любой, кому исполнилось 18 лет, но законом разрешается использование приборов с мощностью до 3-х Вт. Высокое напряжение значения не имеет, так как всего лишь пробивает одежду. Небольшая мощность превращает промышленный прибор в бесполезную игрушку (кроме «полицейских» моделей). Именно поэтому приходится искать ответ на вопрос, где взять или как намотать высоковольтный трансформатор для шокера своими руками.

Сначала выясним, где взять готовый к использованию трансформатор для шокера. Радиолюбители утверждают, что лучший вариант – преобразователь блока питания ксеноновых фар. Подавая на него напряжение 1500 В с конденсатора 1 мФ, дуга достигает 7-и см.

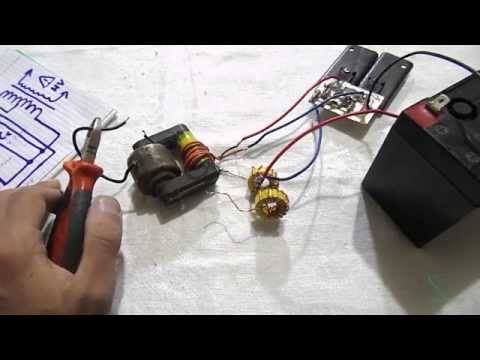

Электрошокер из строчного трансформатора можно сделать, если дома имеется старый советский телевизор, в котором этот элемент использовался для строчной развертки. Нужен только стержень – на него можно наматывать другие провода. Так же для новой намотки походят ферритовые сердечники преобразователей, изъятых из блоков питания старых компьютеров. Имеющуюся намотку нужно полностью срезать.

Намотка своими руками трансформатора для шокера, входящего в инвертор, начинается с выбора магнитопровода. Это могут быть 2 сердечника, уложенные параллельно, или Ш-образные стальные элементы. Количество витков рассчитывается таким образом, чтобы входные 12 В превратились на выходе в 2-2,5 тысячи вольт.

Первый вариант

Провод следует взять медный с сечением 0,4-0,5 мм и сделать из пяти проводков 2 жгутика длиной 20 см. Это соответствует проводу с сечением 2,5 мм. На каркас от одного края до другого нужно намотать 5 витком одновременно двумя жгутиками. Первичная обмотка изолируется скотчем (не менее 10-и слоев), выводы (их получается 4) нужно обрезать, зачистить и залудить.

Вторая обмотка повышающая, провод 0,08-0,1 мм, витков 1000-1200, поэтому мотается слоями. После каждых 80-и витков наматывается 3 слоя скотча. Вторичку желательно залить эпоксидкой (не обязательно).

Второй вариант

Провод первичной обмотки 0,5-0,8 мм, мотается 10-14 витков, изолируется пятью слоями скотча. Для вторички провод 0,1-0,8 мм (больше лучше), витков 350-600, изоляция через каждые 50-100 витков.

Чем толще провод вторичной обмотки и чем больше витков, тем мощнее электрошокер.

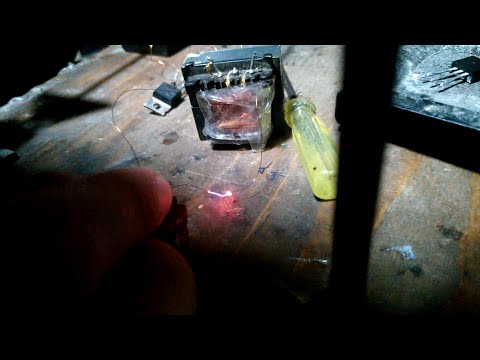

Готовый преобразователь необходимо испытать, с этой целью собирается схема (до высоковольтной части). Ток на выходе должен быть высокий. Если схема рабочая, припаивается умножитель (конденсатор) для напряжения 3 кВ. При недостаточной емкости снижается мощность щокера, увеличивается частота импульсов. При повышенной емкости мощность прибора повышается, но падают показатели частоты импульсов.

Основные параметры медных проводов

Диаметр провода по меди, ммСечение провода по меди, мм2Диаметр провода с изоляцией, ммСопротивление 1 м провода при 20°С, ОмДопустимый ток при плотности
ПЭВ-1ПЭВ-2ПЭЛПЭТВ2 А/мм2, А3 А/мм2, А4 А/мм2, А5 А/мм2, А
0. 020.000310.0270.03561.50.00060.00090.00120.0015
0.0250.000510.0340.0437.160.0010.00150.0020.0025
0.030.000710.0410.04524.70.00140.0020.00280.0035
0.0320.00080.0430.04618.40.00160.00240.00320.004
0.040.00130.0550.05513.90.00260.0040.0050.0065
0.050.001960.0620.080.079.1690.0040.00580.0080.01
0.060.002830.0750.090. 0850.096.3670.00570.00840.0110.014
0.0630.00310.0780.090.0850.094.6770.00630.00930.0120.015
0.070.003850.0840.0920.0920.14.6770.00710.0110.0140.019
0.0710.003960.0880.0950.0950.14.710.00780.0120.0150.02
0.080.005030.0950.1050.1050.116.630.010.0150.020.025
0.090.006360.1050.120.1150.122.860.0130.0180.0250.031
0.10.007850.1220.130.1250.132.2910. 0160.0230.0350.04
0.1120.00990.1340.140.1250.141.8950.0210.030.0420.05
0.120.01130.1440.150.1450.151.5910.0230.0340.0450.055
0.1250.01220.1490.1550.150.1551.40.0250.0360.0470.06
0.130.01330.1550.160.1550.161.320.0260.040.0530.065
0.140.01540.1650.170.1650.171.140.030.0470.060.07
0.150.01760.1760.190.180.190.990.0350.0530.070.085
0. 160.02010.1870.20.190.20.8730.040.060.080.1
0.170.02270.1970.210.20.210.7730.0450.0660.090.11
0.180.02540.210.220.210.220.6880.0510.0750.10.125
0.190.02830.220.230.220.230.6180.0570.0840.120.14
0.20.03140.230.240.230.240.5580.0630.0930.1250.154
0.210.03460.240.250.250.250.5070.070.10.140.17
0.2240.03940.2560.270.260. 270.4450.080.110.160.19
0.2360.04370.260.2850.270.280.4020.0880.130.170.215
0.250.0490.2840.30.2750.30.3570.0980.1470.1960.245
0.2650.05520.3050.3150.3050.310.3180.1110.1650.2220.275
0.280.06150.3150.330.3150.330.2850.1240.1830.2480.3
0.30.07080.340.350.340.340.2480.1430.210.2480.34
0.3150.0780.350.3650.3520.360.2250.160.230. 3160.39
0.3350.08850.3750.3850.3750.380.1980.1770.260.350.44
0.3550.0990.3950.4140.3950.410.1770.20.290.40.495
0.380.1130.420.440.420.440.1550.2260.340.4520.55
0.40.1260.440.460.4420.460.140.2510.370.50.63
0.4250.1420.4650.4850.470.470.1240.2830.420.5660.7
0.450.160.490.510.4950.50.110.320.480.640.8
0.4750.1770.5250. 5450.4950.530.0990.350.530.70.85
0.50.1960.550.570.550.550.090.390.580.780.98
0.530.220.580.60.5780.60.07950.440.660.881.1
0.560.2470.610.630.610.620.0710.50.740.951.2
0.60.2830.650.670.650.660.0620.560.841.121.4
0.630.3130.680.70.680.690.0560.6260.931.251.56
0.670.3520.720.750.720.750.050.71.01.41. 76
0.710.3980.760.790.770.780.0440.81.21.62.0
0.750.4410.810.840.810.830.0390.8841.321.7682.2
0.80.5030.860.890.860.890.0351.01.52.02.5
0.850.5670.910.940.910.940.0311.131.72.262.8
0.90.6360.960.990.960.990.02751.271.92.553.18
0.930.6790.991.020.991.020.02531.332.02.663.4
0.950.7121.011.041.021.040. 02481.422.132.843.56
1.00.7851.071.11.071.110.02241.572.353.143.9
1.060.8841.131.161.141.160.01991.7652.643.534.4
1.080.9161.161.191.161.190.01881.832.733.664.6
1.120.9851.191.221.21.230.01781.972.943.944.9
1.181.0921.261.281.261.260.01612.1853.274.375.46
1.251.2271.331.351.331.360.01432.453.684.96.1
1.321. 3621.41.421.41.420.0132.724.05.446.8
1.41.5391.481.511.481.510.01133.0784.66.1567.695
1.451.6511.531.561.531.560.01063.3064.956.6128.25
1.51.7671.581.611.581.610.00933.55.37.08.8
1.561.9111.631.671.641.670.009173.8765.737.7529.55
1.62.011.681.711.681.710.00864.026.038.0410.05
1.72.2691.781.811.781.810.00784. 546.789.0811.3
1.742.3781.821.851.821.850.007374.757.139.511.89
1.82.5441.891.921.891.920.006925.07.6310.012.72
1.92.811.992.021.992.020.006125.68.4311.214.05
2.03.1412.12.122.12.120.005566.39.4212.615.7
2.123.5292.212.242.222.240.004957.010.5614.017.6
2.244.0112.342.462.342.460.004458.0212.0316.0420.05
2.364. 3742.462.482.362.480.004778.7513.1117.521.5
2.54.9212.62.632.62.620.003999.8514.719.724.6

Устройство септика: принцип работы и базовые схемы организации

Сборка трансформатора своими руками

Для ускорения сборки берем по две Ш-образные пластины. Вставляем их внутрь каркаса поочередно с двух сторон по две штуки.

Перекрывающие пластины пока не ставим. Они будут установлены позже. Если вставлять все пластины сразу всем пакетом, то между пластинами появляются зазоры и индуктивность всего сердечника падает. После сборки Ш-образных пластин самодельного трансформатора вставляем перекрывающие пластины, также по две штуки.

После сборки сердечника аккуратно обстукиваем его плоскости молотком для выравнивания пластин. При помощи стоек и шпилек будем стягивать сердечник. По правилам на шпильки надеваются бумажные гильзы для снижения потерь в сердечнике.

Концы обмоток зачищаем и лудим. Затем припаиваем к выводным планкам, которые можно прикрепить к каркасу трансформатора. Получился готовый трансформатор своими руками.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните накарту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Обмоточный провод для высоких частот

Основной нюанс в выборе обмоточной проволоки, как раз играет частота протекающего через нее тока. В случае базовых значений переменного тока с частотой в 50Гц или постоянного тока протекание упорядоченных частиц по обмоточным проводникам проходит в нормальном, равномерном режиме.

Как только частота протекания тока увеличивается, начинается смещение течения заряженных частиц. Электроны при этом начинают свое движение по внешнему слою проводника. К тому же в случае повышенной частоты тока увеличивается сопротивление протекания тока и нагрев обмотки.

Учитывая все физические факторы для изготовления обмоток для оборудования с высокой частотой протекания электрического тока применяют ряд мер, способствующих выравниванию всех факторов, обеспечивающих работу такого оборудования. Намотку проволоки обмотки производят по методу «жгута» из множества многопроволочных изолированных проводов.

Классификация проводов

Специальный провод из нихрома для обмоток

Классифицируют провода по нескольким критериям.

Материал проводника

Это:

  1. Медные — наиболее широко распространены.
  2. Алюминиевые — из-за большего, чем у меди удельного сопротивления применяют реже. Но, в последнее время, их использование расширяется, так как алюминий дешевле.
  3. Из сплавов сопротивления (нихром и тому подобное) — используют для некоторых устройств.

Геометрия сечения

Прямоугольные провода

Сечения проводов бывают круглыми и прямоугольными. Вторые используют при необходимости пропускания через проводник большого тока, для проводников с большой площадью сечения. Для охлаждаемых катушек, используют полую проволоку.

Материал изоляции

Используются различные материалы — от бумаги и натуральных волокон, до стекла. Часто применяют несколько слоев, например: бумагу и эмаль.

Для изоляции важны не только диэлектрические свойства, но и механическая прочность, а также толщина. Чем она меньше, тем больше витков можно уложить в катушке при заданном диаметре провода.

Разновидности

Наибольшей популярностью пользуются инверторные аппараты. Их несложно приобрести в магазине. Они обладают солидным функционалом и спектром возможностей.

Работу существенно облегчает опция «горячий старт». Она защищает аппарат от залипания и скачков напряжения в сети. Благодаря току до 160 А можно варить металл плотностью до 5 мм. Это достаточно для бытовых задач.

Хороший спрос отмечен на такие модели, как:

  • Ресанта САИ-160.
  • QUATTRO ELEMENTI A
  • PFTRIOTMax Welder DC-200 C

Трансформаторы, создаваемые своими усилиями, могут выполнять разные виды сварки:

Дуговая. Подобный аппарат чаще всего создаётся своими руками. Он характеризуется простой конструкцией, которую помимо трансформатора, образуют: контроллер силы тока, фиксатор электродов, зажим массы.

В самодельных агрегатах обычно устраивается трансформатор, имеющий тороидальный и П-подобный магнитопровод, вокруг которого сосредоточены обмотки медного провода. В зависимости от функциональных качеств меняется и плотность провода на них.

Точечная. Участок сварки нагревает двумя медными электродами, на него воздействует высокое давление. В конструкции имеются конденсаторы. В трансформаторе устроены медные контакты. Между ними сосредотачиваются свариваемые компоненты. Мощность трансформаторов здесь уступает п.1. Также в них есть П-подобный сердечник.

Какую бы модель вы не планировали создать, требуется знать её характеристики и как их можно варьировать.

Материалы для намотки

Намотка трансформатора требует тщательного подбора используемых материалов

Так, важное значение имеют практически все детали. Понадобятся:

  1. Каркас трансформатора. Он необходим для изолирования сердечника от обмоток, также он удерживает катушки обмоток. Его изготовление осуществляется из прочного диэлектрического материала, который обязательно должен быть довольно тонким, чтобы на занимать место в интервалах («окно») сердечника. Часто для этих целей применяют специальные картонки, текстолит, фибры и др. Он должен иметь толщину минимально 0,5 м, а максимально 2 мм. Каркас необходимо приклеивать, для этого применяют обычные клеи для столярных работ (нитроклеи). Формы и габариты каркасов определяются формами и размерами сердечника. При этом высота каркаса должна быть чуть больше высоты пластин (высоты обмотки). Для определения его габаритов необходимо произвести предварительные замеры пластин и прикинуть примерно высоту обмотки.
  2. Сердечник. В качестве сердечника применяют магнитопровод. Лучше всего для этого подойдут пластины из разобранного трансформатора, поскольку они изготовлены из специальных сплавов и уже рассчитаны на определенное количество витков. Наиболее распространенная форма магнитопровода напоминает букву «Ш». При этом его можно вырезать из различных заготовок, имеющихся в наличии. Чтобы определиться с размерами, необходимо предварительно намотать провода обмоток. К обмотке, которая имеет наибольшее количество витков определяют длину и ширину пластин сердечника. Для этого берется длина обмотки + 2-5 см, и ширина обмотки + 1-3 см. Таким образом происходит примерное определение размеров сердечника.
  3. Провод. Здесь рассматривается обмоточный и провода для выводов. Лучшим выбором для намотки катушек трансформирующего устройства считаются медные провода с эмалевой изоляцией (типа «ПЭЛ»/«ПЭ»), этих проводов достаточно для намотки не только трансформаторов для радиолюбительских нужд, но и для силовых трансформаторов (например, для сварочного). Они имеют широкий выбор сечений, что позволяет приобрести провод нужного сечения. Провода, которые выводятся от катушек, должны иметь большее сечение и изоляцию из ПВХ или резины. Часто применяют провода серии «ПВ» с сечением от 0,5 мм 2 . Рекомендуется брать на вывод провода с изоляцией разных цветов (чтобы не было путаницы при подключении).
  4. Подкладки изоляционные. Они необходимы для увеличения изоляции провода обмотки. Обычно в качестве прокладок применяется плотная и тонкая бумага (хорошо подходит калька), которую укладывают между рядами. При этом бумага должна быть целостной, без обрывов и проколов. Также такой бумагой оборачивают обмотки после того, как все они готовы.

Окончательная подготовка

Важно обращать внимание на согласование отдельных частей каркаса. При сборке не по типу замок изменить ничего не будет возможно. Придется выкинуть устройства, так как повторное нанесение клея не гарантирует отличный результат

После сборки каркас обрабатывают бакелитовым или клеящим лаком. Можно пропитать специальным лаком с церезином или головаксом

Придется выкинуть устройства, так как повторное нанесение клея не гарантирует отличный результат. После сборки каркас обрабатывают бакелитовым или клеящим лаком. Можно пропитать специальным лаком с церезином или головаксом.

Маркировка проводов

Этикетка с маркировкой на заводской упаковке провода украинского производства

Маркируются они несколькими буквами и цифрами, после марки обычно обозначают диаметр сечения.

У медных проводов первой идет буква П (провод), алюминиевые обозначаются АП, для сплавов сопротивления есть свои обозначения. Затем идет обозначение изоляции, обычно по начальным буквам материалов ее составляющих и количества слоев. У прямоугольных проводов, в конце ставится буква П (прямоугольный) дальше может следовать через дефис еще цифра, отличающая типы.

Например ПЭЛШКО — Провод Эмаль Лак Шелк Капроновый Одинарный, медный провод покрытый лаковой эмалью, и дополнительно изолированный одним слоем капронового шелка.  Если бы было два слоя, то стояла бы буква Д (двойной).

Дальше рассмотрим более подробно все распространенные разновидности изоляции, не захватывая ее редкие типы, предназначенные обычно для работы в особых условиях или специальных устройств.

Изоляция бумагой

Бумажная изоляция прямоугольного провода для трансформаторов

Такие провода, из-за низких диэлектрических свойств, обычно применяют в низковольтных устройствах, комбинируют с другими материалами. Бумага для их производства применяется специальная: кабельная или телефонная.

Широко используют  обмоточный провод в бумажной изоляции для маслонаполненных трансформаторов. В них масло не только охлаждает обмотки, но увеличивает сопротивление на пробой. Пример маркировки АПБ — алюминиевые обмоточные провода в бумажной изоляции.

Волокнистая и пленочная изоляция

Изоляция натуральным шелком

Для нее используют различные волокна и пленки: как натуральные (хлопок, шелк), так и синтетические. Они выдерживают большие механические нагрузки, чем провода обмоточные с бумажной изоляцией, но проигрывают им по толщине.

Изготавливают чаще всего многослойной намоткой волокон на проводник. Возможен вариант и когда нити переплетают — такой метод применяют для больших диаметров. Пленка наноситься пропусканием через ванну с жидким изоляционным материалом. Для улучшения свойств, такую изоляцию комбинируют с эмалью, или той же бумагой.

Обозначения материалов обмоток следующее:

  • асбест — А;
  • аримид — Ар;
  • хлопок — Б;
  • лавсан — Л;
  • капрон — К;
  • трилобал — Кп;
  • пластмасса — П;
  • стекло — С;
  • стекло с полиэфиром — Сл;
  • фторопласт (тефлон) — Ф;
  • натуральный шелк — Ш.

Пример: провода ПББО — обмоточные провода с бумажной изоляцией, слой которой усилен слоем намотанной хлопчатобумажной пряжи.

Эмаль

Эмаль в качестве изоляции

Эти провода используются чаще всего. Практически все обмотки трансформаторов и катушек индуктивности в электронных устройствах наматываются ими. На фото в начале статьи показаны катушки этих проводов заводской упаковки.

Применяются они в широко распространенных электромеханических приборах. Почти каждый встречаемый нами стандартный двигатель, генератор, или контактор, не предназначенный для работы в особых условиях, скорее всего, будет иметь катушки, в которых используются обмоточные провода с эмалевой изоляцией.

Достоинство этого вида изоляции — малая толщина защитного слоя и простота нанесения. Достаточно окунуть провод в эмаль. Обозначают изоляционный материал буквой Э, за которой следующая показывает тип эмали.

  1. Полиамид — Ан.
  2. Винифлекс — В.
  3. Полиамидофторопластовая — И.
  4. Л — лакостойкая эмаль на масляной основе. Самый распространенный тип. Это не оговорка имеется в виду устойчивость именно к воздействию электротехнического лака, точнее растворителей входящих в его состав. Дело  в том, что катушки для дополнительной защиты и механической фиксации проводников после намотки пропитывают лаком. Эмаль не должна терять свойств после проведения этой операции.
  5. Полиэфирцианураатимидная устойчивая к фреонам — Ф. Провода обмоточные с эмалевой изоляцией этого типа используют для обмоток охлаждаемых фреонами.
  6. Полиэфирная — Э.
  7. Полиэфиримидная — ЭИ.

Также отличают провода по максимальным температурам, которые выдерживает их покрытие без потери своих свойств. Делят их на группы (индекса) — 105, 120, 130, 155, 180, 200, 220 и выше оС соответственно.

Какие еще особенности изоляции могут указываться в маркировке

Кроме типа материала для изоляции и количества его слоев, дополнительно в маркировке может указываться:

  1. То, что она усиленная — У.
  2. Утонченная — I.
  3. Покрытая слоем дополнительного лака по поверхности — Л.

Оцените статью:

Высоковольтный трансформатор своими руками

В году я заинтересовался катушкой Тесла и решил построить свою. К сожалению, я потерял интерес к ней, прежде чем я смог её запустить. Через несколько лет я нашел свою старую катушку, немного пересчитал её и продолжил строительство. И снова я забросил ее.


Поиск данных по Вашему запросу:

Высоковольтный трансформатор своими руками

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Высоковольтный генератор
  • Как изготовить и намотать трансформатор своими руками
  • Выявление неисправностей высоковольтного трансформатора микроволновой печи
  • Намотка трансформатора для шокера инвертер напряжения
  • Схема электрошокера
  • Как намотать высоковольтный трансформатор
  • Шокер повышенной мощности на ВВ катушке
  • Простой высоковольтный преобразователь
  • Намотка высоковольтного трансформатора

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как намотать высоковольтный трансформатор своими руками! How to wind a high voltage transformer.

Высоковольтный генератор


Как намотать трансформатор своими руками. Намотка высоковольтного трансформатора с низковольтным питанием. Видео было перезалито из-за нарушения авторского права. Есть некоторые недочёты, например дроссель назвал трансформатором, но в целом все отлично. С меня лайк Steech chenel: Прям матюкнутся охота. Вообще без разницы в какую сторону мотать вторичку. А я кстати изолировал термо лаком и получается больше витков. Не пробило ни разу сколько пользовался.

Дуга маленькая, потому что транзистор полный кал. Нужен более мощный транзистор и будет тебе счастье. Еще совет тебе, надеюсь ты его увидишь! Поиграйся с резистором или поставь переменный Ом на и найди нужное сопротивление. Я ставил на Ом у меня такая же дуга была, а поставил на 20 Ом дуга значительно увеличилась. Ссылка на страницу с видео:. Онлайн нарезка музыки — это удобный и простой сервис, который поможет вам самостоятельно создать музыкальный рингтон.

Музыкальные кубы — это музыкальный микшер онлайн, который позволяет самостоятельно сочинять музыкальные композиции. Конвертер YouTube видео Наш онлайн видео конвертер позволяет конвертировать видео с вебсайта YouTube в форматы webm, mp4, 3gpp, flv.

Более популярных анекдотов. Анекдоты: свежие, смешные, прикольные анекдоты, анекдоты про блондинок, анекдоты про вовочку. Это радиостанции на выбор по странам, стилям и качеству. Радиостанции всего мира, более популярных радиостанций. Онлайн трансляция с Веб-камер производится абсолютно бесплатно в режиме реального времени — эфир онлайн. Наше Онлайн Телевидение — это более популярных TV каналов на выбор, по странам и жанрам.

Вещание телеканалов бесплатно. Графический редактор онлайн можно использовать для создания и обработки цифровой графики и фотографий, для создания рисунков и логотипов. QR-код — это двухмерный штрихкод бар-код , предоставляющий информацию для быстрого распознавания её камерой на мобильном телефоне. Прекрасная возможность завязать новые отношения с продолжением в реале. Случайный видео чат чат рулетка ,аудитория — это люди со всего мира. Предоставляем уникальный сервис, с которым можно отследить передвижение любых кораблей судов и самолётов по всему миру.

Намотка высоковольтного трансформатора. Видео о видео поделиться. Смотреть видео Намотка высоковольтного трансформатора. Покажите вашим друзьям, добавьте в соцсети. Комментарии ВК. Уважаемые друзья! Источником всего видеоконтента, в том числе проигрывающегося на страницах ресурса androidmafia. Проблемы с авторскими правами Если вам принадлежат авторские права на данное видео, которое было загружено без вашего согласия на YouTube.

Раздел для правообладателей на YouTube. Подробнее о наших правилах читайте в Условиях использования. Перейти на страницу этого видео Вернуться к просмотру.


Как изготовить и намотать трансформатор своими руками

Сегодня речь пойдет об очень мощной и крутой самоделке. Сегодня я соберу мощный высоковольтный генератор напряжением около 25 кВ. Данную схему я собираю уже не в первый раз, так что каких то сложностей нет. Постараюсь объяснить все коротко и просто Начну пожалуй со схемы высоковольтного генератора. Нашел ее еще когда собирал осциллятор для аргоновой сварки , да и сохранил на всякий случай. Схема всего из десятка компонентов Как говорил схему собирал для второго осциллятора, схема сейчас успешно работает на сварке.

Если хотите намотать трансформатор на 10кВ, тогда ищите серьёзного специалиста, если, конечно, хотите, чтобы девайс работал.

Выявление неисправностей высоковольтного трансформатора микроволновой печи

Хочу поделиться опытом по намотке высоковольтного трансформатора ВВ к злому шокеру. Дело в том, что частенько на этом элементе и происходит ступор и думаю подробный фотообзор сможет разъяснить некоторые вопросы. Трансформатор подойдет как к оригинальной схеме ЗШ , так и к схеме на обратноходном инверторе. Если дергать из импортных твс или твс 70п1 будем иметь 10 см готовые круглые столбики, если же твс п или аналогичные — 15мм. Из одного целого сердечника твс можем получить 2 сердечника к ВВ трансу ЗШ. Итак приступим. Очень часто твс покрыт эпоксидкой, перед тем как разбирать стоит прогреть паяльным феном, чтобы размягчить смолу. От полученных половинок болгаркой отрезаем круглые столбики даже не пытайтесь колоть. Как правило болгаркой получается намного ровнее.

Намотка трансформатора для шокера инвертер напряжения

Электрошокеры бывают в двух базовых конфигурациях: прямые и Г-образные. Не существует никаких обаснованных доказательств, какая форма лучше. Одни предпочитают Г-образные, так как им кажется, что таким шокером легче прикоснуться к противнику. Другие выбирают прямые, как дающие максимальную свободу движений, относительно короткие или длинные, напоминающие полицейскую дубинку. Подробна рассмотрена каждая схема электрошокера и его конструкция, расказаны возможные способы модернизаций уже готовых устройств.

Канал ЭлектроХобби на YouTube. Тема о различных устройствах, повышающих напряжение до величин свыше вольт весьма популярна.

Схема электрошокера

Войти на сайт Логин:. Сделать стартовой Добавить в закладки. Мы рады приветствовать Вас на нашем сайте! Мы уверены, что у нас Вы найдете много полезной информации для себя, читайте, скачивайте, все абсолютно бесплатно и без паролей. Периодически материал сайта пополняется, поэтому добавьте Komitart в закладки или подпишитесь на новостную рассылку RSS, так будет проще узнавать о публикуемых новинках. Друзья сайта.

Как намотать высоковольтный трансформатор

Разговоры обо всём. Сейчас этот форум просматривают: Google [Bot]. Сделай сам своими руками Форум для обмена опытом в области бюджетных решений. Предыдущее посещение: менее минуты назад Текущее время: 07 окт , Разговоры обо всём Часовой пояс: UTC. Как намотать высоковольтный трансформатор? Добавлено: 01 дек ,

Как сделать миниатюрный высоковольтный трансформатор. Высоковольтный мини трансформатор своими руками.

Шокер повышенной мощности на ВВ катушке

Высоковольтный трансформатор своими руками

Пытаясь повторить конструкцию блока питания для люстры Чижевского [1], я не смог найти подходящей основы для изготовления высоковольтного трансформатора. Выйти из затруднения помогла ставшая ненужной отклоняющая система отработавшего свой срок телевизора, а точнее, ферритовый маг-нитопровод от нее. Как выяснилось позже, в дело годятся магнитопроводы отклоняющей системы разных телевизоров, в том числе и импортных. Лучшие результаты были получены с магнитопроводом, имеющим больший наружный диаметр 78 мм, а меньший наружный — 50 мм.

Простой высоковольтный преобразователь

Было решено собрать еще один мощный электрошокер для активной обороны. На этот раз основой схемы является знаменитый таймер серии Пожалуй сразу перейдем к схеме. Это усиление нужно для того, чтобы напряжение сигнала хватило на срабатывание мощного полевого транзистора. Диод КД можно заменить на любой быстродействующий или ультрабыстрый диод. Резистор Ом подобрать с мощностью не менее 1 ватт.

Join the Discussion. Официальный сайт.

Намотка высоковольтного трансформатора

Как намотать трансформатор своими руками. Намотка высоковольтного трансформатора с низковольтным питанием. Видео было перезалито из-за нарушения авторского права. Есть некоторые недочёты, например дроссель назвал трансформатором, но в целом все отлично. С меня лайк Steech chenel: Прям матюкнутся охота. Вообще без разницы в какую сторону мотать вторичку.

Основная часть людей интересующихся и работающих с радиоаппаратурой делают намотку трансформаторов своими руками, поскольку не всегда можно приобрести нужный силовой трансформатор. Сама процедура намотки не является сложной и требует всего лишь точных расчетов. Каркас трансформатора изготавливается из тонкого диэлектрического материала. Надо принять во внимание, что его высота должна быть больше высоты обмотки.


Новый экспонат Редингского публичного музея – настоящий «шок» – Редингский орел

Вы испытаете «шок» всей своей жизни, когда увидите последнюю выставку, открывающуюся в пятницу в Ридингском общественном музее.

Новая программа под названием «Электричество» включает в себя несколько практических интерактивных дисплеев, которые побуждают посетителей исследовать основные свойства электричества. Выставка в Научной галерее музея продлится всю весну.

Посетители могут узнать и безопасно открыть для себя такие понятия, как статическое электричество и переменный ток; моторы, аккумуляторы и провода; притяжение и отталкивание; искры, заряд и разряд; напряжение переменного и постоянного тока; магнитные поля и магнитное движение; и огни, телеграфы и передатчики.

«Мы очень рады, что эта выставка находится здесь, в музее», — сказал Джон Грейдон Смит, директор и генеральный директор объекта. «Это очень хорошо согласуется с научными и образовательными компонентами нашей миссии. Кроме того, это будет отличным дополнением к нашей выставке «Дора и Диего — давайте исследовать», которая будет проходить с 8 февраля по 11 мая. «Электричество» дает детям и их семьям еще один замечательный опыт открытий, которым они могут поделиться».

На выставке будут представлены:

Электростатический генератор: Создайте заряд статического электричества с помощью шерстяной ткани и пластикового цилиндра. Затем почувствуйте «электрический огонь», удерживая палец в дюйме от латунного шара.

Трибоэлектричество: Создает электрический заряд, протирая пластиковую крышку коробки шерстью или другими материалами. Заряженный пластик индуцирует заряд в сыпучих материалах внутри коробки, и они притягиваются кверху.

Поршневой двигатель: Ключевое значение для этого действия имеет время. Попробуйте заставить маховик вращаться, проворачивая его и используя кнопку ручного управления. Затем нажмите кнопку, чтобы подключить двигатель к источнику питания через коммутатор. Это включает и выключает катушки в нужное время, чтобы двигатель работал.

Сопротивление в проводах: Зажгите три лампочки и посмотрите на разницу в яркости. Чем они отличаются? Сопротивление нити определяет яркость. Каждая лампочка имеет разное сопротивление. На сопротивление провода влияют три фактора: толщина, длина и тип материала.

Тангенциальный гальванометр: Этот прибор использует магнитную поляризацию Земли, чтобы показать электрический поток, проходящий через его катушки.

Посмотрите, как электричество можно использовать для изменения направления стрелки компаса. Различное количество электричества по-разному влияет на компас в зависимости от магнитного поля, создаваемого катушками.

Основные батареи: Станьте батареей, положив руки на две из четырех металлических пластин. Ваше тело становится электролитом, соединяющим два электрода, вызывая движение в измерителе. Затем поэкспериментируйте между четырьмя пластинами, чтобы увидеть, какие пары электродов замыкают цепь.

Как работает телеграф: Научитесь пользоваться телеграфом. Телеграфы используют разомкнутые и замкнутые цепи для питания электромагнитов в эхолотах на приемном конце. Азбука Морзе — это алфавит, разработанный для телеграфа. Отправляйте друг другу сообщения на двух машинах и экспериментируйте с телеграфным ключом, подключенным к считыванию полученных сообщений.

Искровой передатчик: Слушайте и наблюдайте, нажимая телеграфную клавишу, чтобы наблюдать звуки (и искры), издаваемые самыми ранними беспроводными передатчиками.

Прыгающее кольцо: Нажмите кнопку, вызывающую разряд электричества, отталкивая кольцо на устройстве.

Лестница Иакова: На этом дисплее напряжение проходит через два стержня. Нажмите кнопку, и трансформатор повысит напряжение между переменным током до такой степени, что воздух вокруг него станет ионизированным. Дуга формируется и поднимается по мере нагревания окружающего воздуха.

Силы, воздействующие на проводники: Как текущие токи связаны с магнитными полями? Подайте большой ток низкого напряжения через два медных полюса и наблюдайте, как полюса реагируют, толкая или притягивая друг друга, в зависимости от направления тока.

Соленоид: Создайте магнитное поле, нажав кнопку, которая перемещает магнитный стержень через медную катушку. Это объединяет достаточно энергии, чтобы создать магнитное поле, достаточно сильное, чтобы удерживать тяжелый стержень.

Вихретоковый тормоз: Поверните рукоятку и создайте магнитное поле. В середине находится движущийся диск, который является проводником поля. Затем нажмите на педаль. Возникающее в результате сопротивление очень затрудняет вращение диска в любом направлении.

Волшебная тайна Магнитное движение: Что заставляет магнит двигаться? Нажмите кнопку, чтобы показать, что скрыто в самом нижнем поле дисплея. Вращающийся магнит, спрятанный внизу, приводит в движение вышеупомянутый магнит, вызывая движение, которое посетитель впервые заметил.

Зажгите свет: Сделайте простой трансформатор. Когда электричество в катушке создает изменяющееся магнитное поле, оно создает электричество во второй катушке. Посетители испытывают это на собственном опыте, поднимая катушку до тех пор, пока не загорится свет наверху. Электричество передается от верхней катушки к нижней.

«Электричество» поддерживается организацией «Друзья музея Рединга», благотворительными фондами Брюса и Рене Дитрих и фондом Вайомиссинга.

Пишите Карлу В. Брауну-младшему: [email protected].

ВОЗВРАЩЕНИЕ НА ДОМУ Представляем Шокера? — Ботаник

Опубликовано Джозефом Маккейбом на 6 сентября 2016 г.

  • Комиксы
  • Фильмы

День труда Выходные, возможно, пришли и прошли, но мы все еще полны летней радости здесь, в Movie Morsels. Особенно сегодня, когда у нас есть то, что может быть первым изображением одного из Человек-Паук: Возвращение домой злодеев. Плюс свежие видео со съемок Трансформеры: Последний рыцарь , интригующие слухи о будущем Джеймса Бонда и многое другое!

Человек-Паук: Возвращение домой

Ладно, теперь возможно, что это всего лишь тщательно продуманная мистификация, но выглядит слишком аутентично, чтобы быть иначе. Фотографии со съемок фильма «Человек-паук: Возвращение домой » появились в сети, и на них изображен один из новых злодеев фильма: зловещий Шокер. Если они подлинны, внешний вид персонажа в фильме, в котором, по слухам, его играет Боким Вудбайн, довольно близок к его оригинальному воплощению в комиксах (на фото вверху этой страницы). Убедитесь сами…

На фотографиях нового набора «Возвращение домой Человека-паука» изображен Шокер Бокима Вудбайна!!!! pic.twitter.com/6RQmAV98Ow

— Marvel__News (@Marvel__News) 5 сентября 2016 г.

[Twitter]

Трансформеры: Последний рыцарь

Майкл Бэй не может не гордиться своей новой ручной камерой RED «Bayhem», сделанной на заказ. Режиссер выпустил новое видео со съемок своего последнего (и последнего) фильма «Трансформеры », в котором многие люди делают то, что американцы делают лучше всего в праздничные выходные: взрывают вещи по-настоящему хорошо!

Камера

RED назвала ее «BAYHEM». Они создали самую легкую и современную ручную кинокамеру в мире. Я проверил это на Transformers в Великобритании. # Transformers #redcamera Видео, опубликованное Майклом Бэем (@michaelbay) на

Вот еще один взгляд на разрушение от Итана Андертона из Slashfilm…

Мы были примерно в 30 или 40 футах от места действия #Трансформеров. Это @michaelbay с камерой справа. pic.twitter.com/NRaidXrSVS

— Итан Андертон (@Ethan_Anderton) 5 августа 2016 г.

А вот несколько фотографий с лондонской съемочной площадки нового актерского состава Лоры Хэддок (из Стражей Галактики , известной) и совершенно нового Бамблби…

Бамблби нет в наборе «Трансформеры: Последний рыцарь». pic.twitter.com/zOw18TRbrC — Plantão de Nerdisses (@plantaonerdices) 6 сентября 2016 г.

«Трансформеры: Последний рыцарь». Фото из Лондона https://t.co/1wpCqMrk8u через @SuperHeroHype

— #TRANSFORMERS 5 TLK (@5Transformers5) 6 сентября 2016 г.

[Instagram]

Джеймс Бонд

После того, как Дэниел сказал, что скорее перережет себе вены, чем снова сыграет в 007 мог бы на самом деле вернуться для новых супершпионских шуток? Согласно Sydney Morning Herald , актеру предложили 200 миллионов долларов, чтобы он повторил свою самую известную роль в двух дополнительных фильмах. В любом случае Spectre 9Режиссер 0090 Сэм Мендес также заявил, что не вернется, хотя маловероятно, что Sony будет ухаживать за ним точно так же.

[Sydney Morning Herald]

Anon

Новый научно-фантастический триллер Аманды Сейфрид и Клайва Оуэна Anon в настоящее время снимается на улицах Нью-Йорка, и несколько фотографий со съемок начали появляться в сети. Действие фильма режиссера Эндрю Никкола разворачивается в утопии/антиутопии, свободной от преступности, где Оуэн играет детектива, а Сейфрид играет загадочную женщину, которая входит в его жизнь.

@AmandaSeyfried на съемках «Anon» в Нью-Йорке 09.03 #AmandaSeyfried #АмандаСайфред Подробнее: https://t.co/NjeSJ4SNph pic.twitter.com/m846RiutYE — Аманда Сейфрид (@SeyfriedDailyVK) 3 сентября 2016 г.

9

04 СЕНТЯБРЯ: Актер Клайв Оуэн замечен 4 сентября 2016 года на съемках сериала «Анон» в Нью-Йорке (Getty Images) pic.twitter.com/vMJOqbjX77

— Vidumavi (@Vidumavikte) 5 сентября 2016 г.

[Twitter]

Life on the Line

Наконец-то сегодня у нас появился новый трейлер последнего фильма Джона Траволты и Кейт Босуорт, Life on the Line . В центре сюжета фильма группа техасских рабочих, работающих на линиях электропередач, которые борются за спасение электросети во время смертельной бури. Может ли фильм, снятый Дэвидом Хэклом, оказаться еще одним Backdraft ? Или, может быть, Идеальный шторм ?

[Shaw SG]

Что вы думаете о главных новостях сегодняшнего дня? Дайте нам знать ниже!

Избранное изображение: Marvel Comics

Изображения: Sony

Анон, Джеймс Бонд, Жизнь на кону, Кусочки кино, человек-паук, Возвращение домой Человека-паука, Трансформеры: Последний рыцарь

Что такое поражение электрическим током: причины, симптомы, лечение, безопасность

Поражение электрическим током может быть очень серьезным и изменить жизнь, и важно, чтобы люди знали, что это такое, чем оно не является, каковы его причины и симптомы, и какое лечение подходит для раненых жертв.

Знание этой информации поможет людям предотвратить или уменьшить степень поражения электрическим током, защитить своих близких и себя, а также узнать, что делать в случае трагедии.

Что такое поражение электрическим током?

Поражение электрическим током не является поражением электрическим током. Когда человека ударяет током, электрический разряд вызывает у него серьезные, слишком часто изменяющие жизнь травмы, но жертва все еще жива. С другой стороны, поражение электрическим током смертельно. Это происходит, когда электрический заряд убивает жертву.

Различие очень важное, потому что разница между этими двумя понятиями — жизнь и смерть.

Каковы причины поражения электрическим током?

Поражение электрическим током происходит, когда человек подвергается воздействию источника электричества и/или вступает в контакт с ним, прямо или косвенно посылая электрический ток через часть тела человека.

Возможные причины поражения электрическим током:

  • Контакт с линией электропередач или вспышка электрической дуги
  • Случайный контакт с открытыми источниками электричества
  • Неисправная электропроводка, установка и ремонт
  • Контакт с металлом, растущей растительностью или другим проводящим материалом, подверженным воздействию электрического тока, например, металлической лестницей, касающейся линии электропередач или другого оголенного провода
  • Случайный контакт с оборванной линией электропередач или с землей рядом с оборванной линией электропередач
  • Неисправные насосы или светильники для бассейнов, несвязанные поверхности рядом с бассейном или выпускные отверстия на палубе бассейна без предохранительных устройств GFIC
  • Поражение электрическим током от неисправных или незащищенных электрических изделий, таких как бытовые приборы (например, фены и тостеры), электроинструменты, медицинские приборы, розетки, электрические вилки и удлинители
  • Молния от грозы
  • Строительные машины, такие как краны, строительные леса, подъемники, самосвалы, лестницы и длинные токопроводящие ручные инструменты, вступающие в контакт с линиями электропередач
  • Контакт с электрическими машинами
  • Контакт с электрическим оружием, таким как электрошокеры
  • Вход в распределительные шкафы, понижающие трансформаторы или электрические шкафы без разрешения
  • Несоблюдение процедур безопасности блокировки/маркировки (LOTO)

Другие факторы, которые могут играть роль роль в поражении электрическим током и тяжесть полученных травм включают:

  • задействованное напряжение
  • сила электрического тока
  • путь, по которому электрический заряд прошел в теле человека (например, через сердце, мышцы, голова, глаза и/или грудь, или рукопашный бой)
  • Как долго пострадавший контактировал с источником электричества
  • Какое здоровье и/или состояние здоровья пострадавшего было до удара током
  • Был ли электрический ток постоянным (DC) или переменным (AC)

Существуют ли какие-либо симптомы поражения электрическим током и травмы, которые могут возникнуть в результате поражения электрическим током?

Наиболее распространенные симптомы поражения электрическим током и травмы в результате поражения электрическим током включают:

  • Ампутация
  • Severe burns (external and internal)
  • Cardiac arrest and/or arrhythmia and/or fibrillation of the heart
  • Heart muscle damage
  • Brain injuries
  • Nerve damage
  • Memory loss
  • Hearing loss
  • Seizures
  • Дыхательная недостаточность
  • Травмы позвоночника (травмы шеи и спины, возникающие, когда электрический заряд физически и с силой отбрасывает пострадавшего)
  • Деформация в месте контакта
  • Катаракта
  • Потеря функции почек
  • Вторичные травмы, вызванные падениями после шока
  • Онемение или покалывание
  • Головные боли
  • отек)
  • Одышка/боль в груди
  • Паралич
  • Проблемы со зрением, речью и слухом
  • Спутанность сознания
  • Повреждения мышц, сухожилий и даже дисков, вызванные непроизвольными сокращениями при превышении порога «отпустить»

Может ли пострадавший испытывать боль в мышцах после поражения электрическим током?

Да. Мышечная боль после поражения электрическим током из-за непроизвольных сокращений или из-за первичного повреждения цепью, образовавшейся после поражения электрическим током, является наиболее распространенным симптомом после поражения электрическим током. В некоторых случаях при значительном повреждении мышц у пострадавшего также может развиться компартмент-синдром.

Компартмент-синдром или комплексный регионарный болевой синдром возникает, когда повреждение мышц вызывает отек конечностей человека до такой степени, что артерии сдавливаются настолько, что они перестают снабжать кровью конечности человека, и/или когда возникает повреждение вегетативной нервной системы

Что означает, если у пострадавшего после поражения электрическим током болит голова?

Если у пострадавшего после удара электрическим током болит голова, это может означать, что он получил серьезную травму. Головная боль может быть признаком того, что пострадавший страдает неврологической или мозговой травмой, которая требует немедленной специализированной помощи и лечения.

Это особенно верно, если пострадавший страдает от головных болей после прямого контакта головы с источником питания. Мы рекомендуем вам обратиться за медицинской помощью, если это произойдет.

Что делать после удара током?

После поражения электрическим током крайне важно, чтобы пострадавшие обратились за медицинской помощью как можно скорее. Это целесообразно, даже если нет видимых повреждений, таких как внешние ожоги.

Это поможет бороться, уменьшить и/или предотвратить разрушительные последствия тяжелых, изменяющих жизнь травм и симптомов, описанных выше, а также других, которые могут развиваться в течение дней, недель, месяцев и даже лет.

Кроме того, медицинский осмотр позволит обученным врачам и поставщикам медицинских услуг обнаружить внутренние повреждения, которые могут возникнуть в результате термических повреждений, электропорации и/или биохимических каскадов, вызванных электрическим током, которые в противном случае вряд ли были бы очевидны. Они будут искать повышенный уровень КФК (креатинкиназы) в лабораториях крови в качестве маркера.

Хирургия, включая прививку кожи, может потребоваться для:

  • Тяжелые ожоги
  • Удаление поврежденных мышц
  • Обработка внутренних повреждений
  • Ампутация пораженных приложений и/или конечностей
  • Ремонт второстепенных фрактов
9003 7003 9003 . совет для лиц, оказывающих первую помощь

Вот рекомендации по безопасности для лиц, оказывающих первую помощь, и других лиц, которые следует помнить, когда они пытаются помочь пострадавшему в результате электроаварии:

  • Прежде чем прикасаться к пострадавшему, убедитесь, что пострадавший больше не находится в контакте с источником электрического тока.
  • Прежде чем прикасаться к пострадавшему, убедитесь, что пострадавший больше не находится в концентрических кругах «ступенчатого напряжения». Это явление, также называемое «ступенчатым потенциалом» или «градиентом напряжения», описывает, как проводник электричества испускает пульсирующие волны напряжения, которые могут ранить или убить человека, даже если он или она даже не коснулся или не вступал в прямой контакт. с оборванной линией электропередач или другим проводником.
  • Сначала выключите или отсоедините источник электроэнергии, если это возможно.
  • Если электричество нельзя отключить немедленно, отсоедините пострадавшего от источника электричества, если позволяют обстоятельства. Важно помнить, что это следует делать только в том случае, если респондент уверен, что он или она не вступит в контакт с источником питания. Кроме того, ликвидатор должен позаботиться о том, чтобы не использовать металлические и/или влажные предметы, поскольку и то и другое является проводником электричества. Спасатели должны использовать непроводящий материал, такой как стекловолокно, сухое дерево, резина, веревка или ручка от метлы, чтобы отделить пострадавшего от источника электричества.
  • Позвоните по номеру 911, а также в местные аварийно-спасательные службы и соответствующую коммунальную или энергетическую компанию, которая поставляет рассматриваемое электричество.
  • Проверить дыхание и сердцебиение. Если пострадавший не дышит, начните реанимацию рот в рот. Если сердце человека перестало биться, вам понадобится кто-то, обученный проведению сердечно-легочной реанимации.
  • Лечить пострадавшего от шока. Признаки того, что пострадавший впадает в шок, включают рвоту, бледность и/или ощущение, что он вот-вот упадет в обморок. Держите их лежа. Если пострадавший без сознания, положите его на бок, чтобы обеспечить отток жидкости. Убедитесь, что человек также укрыт, чтобы сохранить тепло тела, но не кладите ничего на ожоги, так как волокно может прилипнуть к ожогам.
  • Если вы считаете, что человек повредил позвоночник или шею, не двигайте его.
  • Лечить электрические ожоги, погружая их в холодную воду. Не наносите смазку или масло. Если ожоги серьезные, снимите свободную одежду и накройте место ожога стерильной марлей. Не используйте лейкопластырь или что-либо, что может прилипнуть к ожогу.
  • Согрейте пострадавшего.

Советы по безопасности при поражении электрическим током в доме

Электричество повсюду в нашей жизни, особенно дома. Но наряду с удобством, которое приносит электричество, есть и опасность, о которой мы все должны знать и принимать меры предосторожности, чтобы защитить себя от поражения электрическим током.

Ниже приведены советы по безопасности, которые вам следует учитывать:

  • Розетки: Убедитесь, что розетки не закреплены свободно. Обязательно замените все недостающие и/или сломанные настенные пластины. Наденьте защитные крышки на все неиспользуемые розетки.
  • Сетевые шнуры: Не используйте изношенные или потрескавшиеся шнуры. Держите их подальше от мест с интенсивным пешеходным движением. Не прикрепляйте шнуры скобами или гвоздями к стенам, полу или предметам. Не прокладывайте шнуры под коврами, мебелью и/или ковриками.
  • Удлинители. Не перегружайте удлинители и убедитесь, что они рассчитаны на тяжелые условия эксплуатации и снабжены предохранительными замками.
  • Вилки: важно еще раз убедиться, что вилки надежно закреплены в розетках, и никогда не используйте вилку, у которой удален третий штырь (заземляющий контакт).
  • GFCI: их длинное название — «прерыватели цепи замыкания на землю», и их цель — предотвратить опасность поражения электрическим током путем отключения питания в случае прерывания электрического тока из-за неисправности. Очень важно, чтобы вы регулярно тестировали свои GFCI.
  • Лампочки: всегда проверяйте, чтобы мощность используемой лампочки соответствовала размеру светильника. Убедитесь, что лампочка вкручена правильно и надежно.
  • Автоматические выключатели и предохранители: Как и в случае с лампочками, очень важно убедиться в правильности размеров. Ваши автоматические выключатели и предохранители должны иметь правильный размер и номинальный ток для своей цепи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
