Трансформатор на микроволновку. Трансформатор от микроволновки: применение для сварки и создания самодельных устройств

Как извлечь и использовать трансформатор от микроволновки. Какие устройства можно сделать из трансформатора СВЧ-печи. Как правильно перемотать и подключить трансформатор для сварочного аппарата. Какие меры предосторожности нужно соблюдать при работе с высоковольтными компонентами.

Извлечение трансформатора из микроволновой печи

Трансформатор является ключевым компонентом микроволновой печи, который можно использовать для создания различных самодельных устройств. Но как правильно его извлечь?

При извлечении трансформатора необходимо соблюдать осторожность:

• Обязательно отключите микроволновку от сети и разрядите высоковольтный конденсатор
• Аккуратно снимите внешний корпус печи
• Найдите трансформатор — он обычно самый тяжелый компонент
• Отсоедините все провода, идущие к трансформатору
• Открутите крепежные болты и извлеките трансформатор

Будьте осторожны, чтобы не повредить обмотки трансформатора в процессе извлечения. После извлечения тщательно очистите трансформатор от пыли и грязи.

Применение трансформатора для создания сварочного аппарата

Одно из самых популярных применений трансформатора от микроволновки — создание самодельного сварочного аппарата. Какие преимущества дает такой подход?

• Экономия средств на покупке готового сварочного аппарата
• Возможность сделать аппарат под свои конкретные задачи
• Полезное применение старой нерабочей микроволновки
• Приобретение навыков самостоятельного изготовления электротехники

Для создания сварочного аппарата потребуется перемотать вторичную обмотку трансформатора проводом большего сечения. Это позволит получить на выходе ток достаточной силы для сварки.

Перемотка вторичной обмотки трансформатора

Перемотка вторичной обмотки — ключевой этап в создании сварочного аппарата из трансформатора микроволновки. Как правильно это сделать?

1. Аккуратно снимите старую вторичную обмотку
2. Подготовьте провод большего сечения (4-6 мм²) для новой обмотки
3. Намотайте новую обмотку, сохраняя направление намотки
4. Число витков подбирается опытным путем (обычно 30-50 витков)
5. Надежно закрепите концы новой обмотки
6. Покройте обмотку изоляционным лаком

При перемотке важно не повредить первичную обмотку и сердечник трансформатора. Работайте аккуратно и не торопясь.

Подключение трансформатора в сварочном аппарате

Правильное подключение трансформатора — залог безопасной и эффективной работы самодельного сварочного аппарата. На что обратить внимание?

• Первичную обмотку подключают к сети через выключатель и предохранитель
• Вторичную обмотку соединяют с держателями электродов
• Все соединения должны быть надежными и хорошо изолированными
• Корпус аппарата обязательно заземляют
• Устанавливают систему принудительного охлаждения (вентилятор)

Для увеличения мощности можно параллельно подключить два трансформатора от микроволновок. Это позволит варить более толстый металл.

Другие применения трансформатора от микроволновки

Помимо сварочного аппарата, трансформатор от СВЧ-печи можно использовать для создания и других полезных устройств. Какие еще варианты применения существуют?

• Зарядное устройство для автомобильных аккумуляторов
• Источник питания для гальванических процессов
• Лабораторный блок питания
• Устройство для точечной сварки
• Преобразователь напряжения

При создании любого устройства на основе трансформатора от микроволновки важно соблюдать правила электробезопасности и использовать качественные комплектующие.

Меры предосторожности при работе с высоковольтными компонентами

Работа с трансформатором от микроволновой печи требует соблюдения строгих мер безопасности. Какие основные правила нужно помнить?

• Всегда отключайте устройство от сети перед любыми работами
• Используйте инструменты с изолированными ручками
• Не прикасайтесь к оголенным проводам и контактам
• Работайте в сухом помещении на изолирующем коврике
• Не оставляйте устройство без присмотра во включенном состоянии

Помните, что трансформатор микроволновки может выдавать напряжение до нескольких тысяч вольт, что смертельно опасно при неправильном обращении.

Проверка работоспособности самодельного сварочного аппарата

После сборки сварочного аппарата на основе трансформатора от микроволновки необходимо провести его тщательное тестирование. Как убедиться, что устройство работает правильно и безопасно?

1. Проверьте все электрические соединения на надежность
2. Измерьте напряжение холостого хода (должно быть 60-70 В)
3. Проверьте работу вентилятора охлаждения
4. Выполните пробную сварку на обрезках металла
5. Проконтролируйте нагрев трансформатора и проводов

Если в ходе проверки выявлены какие-либо проблемы, устраните их перед началом полноценной эксплуатации аппарата. Безопасность превыше всего!

применение, особенности детали и его правильное извлечение

Наверное, каждый любитель авто или человек, у кого любимым хобби является ремонт чего-либо, мечтает об отличном сварочном аппарате. На рынке можно найти множество различных моделей сварочного прибора, но не каждому он будет по карману. Но если есть желание, то, что делать? Если дома имеется сломанная микроволновка, то не стоит ее сразу выбрасывать. Необходимы лишь время и силы, чтобы создать из поломанной детали функционирующий сварочный аппарат.

Аппарат точечной сварки

В данной статье будет обсуждаться, что представляет собой трансформатор от микроволновки, и его применение.

Трансформатор

В микроволновой печи находится трансформатор, который очень пригодится для создания устройства для сварки. Эта важная деталь состоит из двух обыкновенных катушек из медного провода, который намотан на сердечник. Есть первичная и вторичная обмотки. Катушки с обмоткой обладают разным количеством проволочных витков. Это необходимо для того, чтобы во время подключения к первичной обмотке было напряжение, а внутри второй появлялся ток из-за индукции, который имеет более маленькое напряжение. Сила тока должна возрастать.

Извлечение трансформатора

Извлечение

Для самодельного устройства для сварки используется трансформатор, который обладает средней мощностью 750 Вт. C использованием такого прибора можно проводить соединение металлических листов толщиной до одного миллиметра. Это электромагнитное устройство относится к повышающим устройствам. Чтобы обеспечить питание магнетрона, он способен вырабатывать напряжение, которое равняется 4000 В.

Мощный электронный прибор (магнетрон), который имеет абсолютно любая микроволновая печь, для нормального функционирования просит высокое напряжение. Поэтому трансформатор, который подключен к магнетрону, обладает на первой обмотке меньшим количеством витков. На вторичной обмотке витков больше, здесь создается напряжение, равное 2000 В. Но потом напряжение увеличивается в два раза, благодаря применению специально предназначенного удвоителя. Поэтому проводить измерения напряжения не имеет какого-либо смысла.

Производить извлечение трансформатора из микроволновой печи нужно осторожно и аккуратно. Использовать молоток или какие-либо другие тяжелые предметы не следует. Сначала необходимо открутить основу этого кухонного аппарата, после чего надо убрать все крепления. После этого проводится аккуратное извлечение трансформатора с места, где он установлен. Из «внутренностей» сверхвысокочастотной печи (СВЧ) вам пригодятся магнитопровод, первичная обмотка. Первичная обмотка обладает проводом большой толщины и меньшим числом витков.

Вторичная обмотка не нужна, поэтому ее демонтируют. Эту процедуру можно провести при помощи молотка или зубила. Следует действовать предельно аккуратно, иначе можно нанести повреждения первичной обмотке. Если во время данной процедуры обнаружится, что в трансформаторе имеются шунты, которые являются ограничением для силы тока, от них следует избавиться.

Если магнитопровод – это не клееная конструкция, а сварная, то устранение вторичной обмотки необходимо производить с использованием столярного инструмента (стамеска).

Использование стамески

Заменой стамески может быть обыкновенная ножовка. В том случае, если обмотка является плотно набитой в окно магнитного провода, то следует разрезать провода, а затем провести ее извлечение, высверлив ее. В течение работы надо соблюдать аккуратность, иначе магнитопровод можно деформировать.

После окончания демонтирования надо произвести намотку новой вторичной обмотки. Для этого процесса пригодится провод, который обладает диаметром один сантиметр. Если провода с данным диаметром нет, то его надо приобрести. Не следует заморачиваться на том, что провод должен быть многожильным, можно применить пучок, состоящий из отдельных проводников. Главное, чтобы был подходящий диаметр. По окончанию монтирования вторичной обмотки обновленный трансформатор сможет делать выработку силы тока, которая будет равняться 1 кА.

Если нужно сделать сварочное устройство с большей мощностью, то использования одного электромагнитного прибора вряд ли будет достаточно. Придется применить два устройства.

Особенности апгрейда трансформатора

Для того чтобы создать вторичную обмотку, требуется выполнить намотку двух или трех витков на сердечник. Это поможет получить выходное напряжение, которое будет равняться 2 В. И даст 0,8 кА силы кратковременного тока. Данных показателей хватает для полноценного функционирования прибора точечной сварки.

Из-за намотки данного числа витков могут возникнуть проблемы, если провод обладает толстым изоляционным слоем. Устранить ее достаточно легко. Надо произвести снятие стандартной изоляции, после чего обмотать провод изолентой. Изолента должна состоять из хлопчатобумажной ткани.

Положение новой вторичной обмотки

Провод, который используется для вторичной обмотки, должен обладать минимально возможной длиной. Это не позволит сделаться его сопротивлению больше, следовательно, сила тока не станет меньше.

Если вам нужно проводить сварку металлических листов, которые имеют толщину до пяти миллиметров, то для этих целей требуется устройство, обладающее гораздо большей мощностью. Чтобы создать такой агрегат, надо соединить в одну цепь целых два электромагнитных устройства. Чтобы это сделать, нужно строго придерживаться правил. Если будет неверно выполнено подключение выводов первичных и вторичных обмоток, возникнет проблема в виде короткого замыкания. Для того чтобы проверить, правильно ли сделано соединение, нужно воспользоваться измерительным аппаратом напряжения.

После верного соединения обмоток двух электромагнитных устройств, нужно узнать показатель силы тока. Чаще всего, для трансформаторов, предназначающихся для аппаратов точечной сварки, которые запланированы для применения дома, делают ограничения силы тока. Она не превышает 2 кА. В том случае, если показатель будет превышать данное значение, то будут происходить перебои в функционировании электросети. Следует воспользоваться амперметром.

Советы при соединении двух приборов

Допустим, есть два одинаковых трансформатора, имеющих следующие параметры:

• Значение мощности – 500 Вт;
• показатель входного напряжения – 220 В;
• показатель выходного напряжения – 2 В;
• показатель силы тока – 250 А.

Если провести правильное соединение, то получится удвоенный показатель силы тока, то есть 0,5 кА.

Также произойдет увеличение кратковременного тока. Но при создании кратковременного тока, можно будет увидеть потери. Это является следствием огромного сопротивления электроцепи. Нужно провести соединение обоих концов вторичной обмотки с электродами агрегата, который предназначается для точечной сварки.

Первая схема

Бывает так, что при наличии двух трансформаторов большой мощностью выходного напряжения не совсем достаточно для создания аппарата. В данной ситуации надо произвести соединение их вторичных обмоток. Они должны обладать одинаковым числом витков.

Во время их соединения необходимо наблюдать за тем, чтобы направленность витков была согласованной. Если данное условие не будет выполнено, то создастся протифаза, а значение выходного напряжение будет равняться практически нулю.

Вторая схема

Определение одноименных выводов

Возможно, что выводы обмоток электромагнитных приборов, которые должны быть объединены, не имеют маркировки. Поэтому нужно определить одноименные. Первичные и вторичные обмотки нужно соединить последовательно. После этого на вход подается напряжение, к выходу надо осуществить подключение измерительный прибор переменного напряжения.

Измеритель может проявлять себя с разных сторон, это зависит от того, какое направление подключения.

Измерительный аппарат может регистрировать следующее:

• Показать напряжение.
• Не регистрировать напряжения в цепи.

Если прибор для измерения дает показания, это означает то, что в цепи есть разноименные выводы. Это соединение было выполнено неверно, поэтому здесь можно наблюдать следующие явления:

• Значение напряжения, которое подается на вход первичных обмоток, становится меньше наполовину.
• На вторичных показатель становится больше

Поэтому измеритель покажет суммарное напряжение, которое равняется удвоенному показателю входного.

Выводы трансформаторов

Если аппарат для измерения регистрирует нулевое значение, это говорит о том, что напряжения, которые выходят из вторичных обмоток, являются равными, но обладают различными знаками. Они являются компенсацией друг друга. Одна пара обмоток точно соединена одноименными выводами.

Поэтому при верном соединении необходимо ориентироваться на вольтметр и его показатели.

Электроды

Установка электродов

При выборе электродов необходимо обратить свое внимание на диаметр, который должен соответствовать диаметру провода, потому что электроды будут соединены с этим проводом. Для этого можно воспользоваться прутками из меди. Если создается аппарат небольшой мощности, то можно использовать жала от паяльников.

Во время работы электроды сильно изнашиваются. Поэтому их надо регулярно подтачивать. Конечно, со временем их нужно будет заменить.

Итак, провод необходимо присоединить к электроду, делается это при помощи наконечника из меди. Наконечник соединен с помощью пайки.

Совмещение наконечника и электрода проводится с помощью болтового соединения. Это соединение должно отличаться надежностью, потому что при увеличении сопротивления в участке ненадежного контакта приведет к тому, что аппарат потеряет свою мощность. Чтобы избежать этой проблемы, необходимо сделать отверстие в электроде и наконечнике. Эти отверстия должны обладать одинаковым диаметром.

Болты лучше выбирать медные, потому что они имеют минимальное электрическое сопротивление.

Монтирование корпуса

Корпус

Корпус может выполнен из дерева. Задняя часть панели должна быть оборудована выключателем и проводом питания. Для этих элементов необходимо сделать отверстия.

После этого проводятся шлифовка, грунтовка и покраска. После чего – сборка. Потом понадобятся 2 провода из меди, которые нужно отрезать. Длина проводов должна составлять два с половиной сантиметра. Медные провода – это электроды. Далее проводится монтирование выключателя. Затем закрепляется трансформатора на дерево. Это крепление производится при помощи обыкновенных саморезов. Для обеспечения безопасности и удобства необходимо смонтировать микрик. Это кнопка закрепляется к верхнему рычагу. Не забудьте провести изоляцию соединений.

Создать агрегат для точечной сварки, имеющей в своем составе трансформатор от старой микроволновой печи, достаточно легко. Главное – соблюдать определенные правила и нюансы, и все получится.

Трансформатор от микроволновки: сварка, применение, перемотка

Сварочный аппарат хочет видеть практически каждый автолюбитель или просто человек, любящий проводить время за ремонтом либо созданием чего-либо. На рынке представлено большое разнообразие типов и моделей. «Что делать, если не хватает средств на приобретение сварочного аппарата?», — вопрос, всегда возникающий при мысли о покупке. Имея дома поломанную микроволновую печь, не спешите ее выбрасывать. Приложив немного усилий и времени из поломки можно сделать вполне работающий сварочный аппарат. Поговорим сегодня о том, как применяют трансформатор от микроволновки для сварки.

Важная деталь-трансформатор

В микроволновой печи есть только одна важная деталь, способная пригодиться в создании аппарата — трансформатор. Трансформатор в микроволновке представляет собой обычные две катушки из медного провода, намотанного на сердечник.

Имеются две обмотки – первичная и вторичная. Катушки с обмоткой имеют разное количество витков проволоки: для того чтобы подключая к первичной обмотке напряжение, во второй катушке из-за индукции возникал ток с меньшим напряжением, а сила тока при этом возросла.

Извлечение

Для извлечения трансформатора из СВЧ печи необходимо аккуратно отсоединить крепеж на корпусе микроволновки, не повредив при этом обмотку трансформатора. При резком или сильно грубом извлечении может возникнуть разрыв в цепи, и тогда появятся лишние проблемы по перемотке катушки с обмоткой. Далее требуется произвести чистку катушек и сердечника от мелких стружек или мусора, попавшего во время разборки. Для проведения чистки можно использовать обычную щетку для покраски, главная чтобы она была сухая и чистая, как на фото.

Подготовка

Каждый сварщик знает, что если сварочный аппарат выдаёт малую силу тока, то это может сказаться на качестве сварного шва. Стоит заметить, что при увеличении ампеража в процессе сварки может возникнуть прожигание металла электродом. Попросту детали будут не свариваться между собой, а резаться. На вторичной обмотке трансформатора микроволновки возникает напряжение в 2 тыс. вольт, что довольно много. Для этого требуется перемотка вторичной обмотки проводом большего сечения. Для этого хорошо подойдёт повод типа ПВ-3 с сечением в 4 квадрата, он обладает хорошей гибкостью и не придется долго выгибать провод вокруг катушки. Производить перемотку требуется очень аккуратно, во избежание сделать повреждения на первичной обмотке. Для начала следует перекусить обмотку в нескольких местах и извлечь её из катушки. Затем, внимательно намотать каждый виток из нового провода. Число витков напрямую зависит от мощности трансформатора, так как микроволновки существуют с разными техническими характеристиками, соответственно трансформаторы монтируются согласно параметрам СВЧ печи. Когда перемотка завершена, следует нанести токоизоляционый лак на поверхность новой обмотки.

Монтирование

Берём во внимание, если мощность трансформатора 600–800 ватт, то будущий сварочный аппарат сможет производить сварку металла толщиной не более одного миллиметра. Если планируется сваривать более толстый металл, можно прибегнуть к соединению между собой двух трансформаторов, что значительно повысит мощность сварочного аппарата. Когда процесс перемотки закончен, и лак хорошо просох на новой обмотке, приступаем к соединению, учитывая, что у нас два трансформатора – первичные обмотки следует соединять параллельно, вторичные соответственно последовательно. Необходимо правильно соединить между собой выводы контактов обмоток, иначе возможно короткое замыкание.

Электроды для аппарата

Сварочный аппарат, как и споттер от микроволновой печи, осуществляет работу под средством электрода. Стержни для надёжной работы следует тщательно обработать, слегка подточив, в противном случае они легко утратят свою форму. Кабель, подходящий к электродам, должен иметь как можно меньшую длину и наименьшее количество соединений, чтобы не было потерь в мощности. На каждом из концов провода следует прикрепить медные наконечники. В процессе сварки возможно окисление меди, неспаянные участки будут давать лишнее сопротивление, что приведёт к потере мощности.

Монтирование корпуса

Будущий сварочный аппарат для безопасности следует поместить в прочный корпус, предварительно проделав по периметру ряд отверстий (чем больше, тем лучше) для осуществления должного охлаждения аппарата во время сварки. Для большего эффекта можно прикрепить с торцов корпуса два вентилятора. Для этого отлично подойдут кулеры охлаждения от системного блока персонального компьютера. Также очень часто такие трансформаторы применяют для создания катушки тесла и лампового усилителя.

Это интересно:

Трансформатор для микроволновки: как проверить

http://курс2.рф/informer

Источник: http://radan.ucoz.ru/publ/stati/radiodetali/proverka_komponentov_svch/2-1-0-191

Какими способами мы можем проверить магнетрон микроволновки на неисправность? Рассказываю

Приветствую Вас, уважаемые читатели и подписчики моего блога! У любого вида техники есть свой срок службы. Это относится, в том числе к микроволновой печи. Со временем она может стать медленно нагревать еду или же пища просто будет оставаться холодной. Основной элемент в СВЧ печи – магнетрон.

Именно он создает волны сверхвысокой частоты, которые воздействуют на воду в еде и заставляют ее греться. Вывод магнетрона из строя является причиной поломки. Я расскажу, как проверить магнетрон свч печки на исправность. Стоит понимать, что если он сломан, то самостоятельно чинить его не рекомендуется.

Это сложный процесс и доверить его нужно специалистам.

Устройство

СВЧ печь работает с помощью магнетрона. Он находится в специальном защитном корпусе. Излучателем является антенна, она скрыта в корпусе. Распределением волн занимается магнитопровод, а также магниты. Еще один важный элемент – радиатор.

Он дает магнетрону охлаждение, без него возможен перегрев и возгорание. В устройстве есть ряд фильтров, которые устраняют вредные воздействия.

Механизм достаточно сложный, ремонт своими руками не целесообразен, а вот в домашних условиях проверить, в чем проблема с работой вполне реально.

Совет

Прежде чем разбирать печь и проверять ее с помощью специальных средств можно осуществить визуальный осмотр, чтобы понять — сломан магнетрон или причина в низком напряжении сети. Техника отключается от питания и осматривается внутренняя камера.

В результате выхода из строя магнетрона внутри можно наблюдать обугливание, деформацию, резкий запах горелого. Если признаки есть, то переходим к проверке магнетрона. Следует отметить, что посмотреть на магнетрон и сказать, что произошло нельзя, потребуются специальные инструменты – мегаомметр, мультиметр, тестер.

Без них особого смысла проводить разбор микроволновки нет, можно нести ее в сервисный центр. Второй момент – ремонт свч печи достаточно дорогое удовольствие. Магнетрон – это главный элемент и его цена формирует стоимость устройства. Ремонтировать микроволновую печь есть смысл в том случае, если она дорогая.

Дешевые модели проще выкинуть и купить новую технику. По деньгам получится дешевле.

Распространенные поломки

В силу того, что магнетрон – это не цельная деталь, а составная, поломка может произойти с одним из его элементов. В зависимости от причины ремонт может быть простым или сложным.

• В магнетроне микроволновой печи есть специальный колпачок. Его задача создать вакуум в трубе. Если проверка показала, что неисправен он, то ремонт прост и будет под силу даже неспециалистам.
• Если деталь греется, то вышел из строя радиатор, тут потребуется замена и делать это самостоятельно бессмысленно.
• Среди элементов магнетрона есть нить накаливания. Иногда в результате перегрева она может оборваться. Проверка осуществляется тестером. В рабочем состоянии он показывает 5-7 Ом, если нить повреждена, то значение упадет до 2-3 Ом, если же она порвалась, то показателем будет бесконечность.
• Также следует проверить высоковольтный диод. В силу того, что он состоит из нескольких диодов визуальный осмотр детали не поможет. Здесь нужно воспользоваться мультиметром. Подсоединять устройство нужно к плюсу и минусу на диоде. При этом на плюсе значение должно быть конечным, на минусе должна отображаться бесконечность. Если значения отличаются, то поломан диод, а точнее одна из его составляющих. Ремонт осуществляется в сервисном центре.
• Высоковольтный трансформатор. Чтобы проверить его на работоспособность следует замерить напряжение на его обмотках, однако, тут есть опасность – напряжение может достигать около 2 кВт. Для проверки замеряется не напряжение, а сопротивление на каждой обмотке. С этой целью трансформатор отключается от всех проводов, которые к нему подсоединены. Дальнейший процесс проводится с мегаомметром. Чтобы понять показатели нормальные или за пределами нормы следует воспользоваться таблицей, при этом показатели в ней отличаются для разных производителей. Даже не прибегая к специальному устройству можно понять, что в микроволновке сломался именно трансформатор. Признаки следующие – сильное гудение, обугливание на катушке обмотки, чрезмерный нагрев, запах горелого.
• Мультиметр также позволит проверить предохранитель. В силу скачка напряжения или сбоя в сети электроэнергии он может сгореть. В таком случае при его прозвоне значение будет отличаться от нуля. Прежде чем менять предохранитель следует осуществить проверку первичного, вторичного и защитного выключателя. Если причина в них, то новый предохранитель также сразу сгорит. Этот момент стоит учесть при ремонте.

Несколько советов по замене

Если стало понятно, что причина поломки именно в магнетроне или его отдельных частях, заменить которые не представляется возможным, то можно поменять магнетрон.

В качестве нового не обязательно брать деталь того же производителя. Достаточно убедиться, что новая и старая деталь имеют одинаковый размер, а также точки подключения расположены аналогично.

Подключение магнетрона осуществляется с помощью двух контактов.

Перед установкой проверяем 3 момента:

1. Длина сменного узла аналогична длине старой.
2. У обоих механизмов антенны имеют одинаковый диаметр.
3. После подключения магнетрон плотно примыкает к волноводу, если это не так, что излучение будет неравномерным, и часть мощности будет теряться, иными словами, микроволновка будет работать неполноценно.

Заключение

СВЧ печь – это помощник, без которого жизнь на кухне может резко измениться. Большая часть поломок вполне устранима своими руками, но если речь идет о магнетроне, то здесь даже обладая определенными знаниями в ремонте техники можно ошибиться.

Я не советую заниматься починкой магнетрона самостоятельно, так как это может отнять много времени, а результат окажется не самым положительным. В данном случае легче поручить эту задачу специалистам, особенно, если техника еще находится на гарантии.

Стоить помнить, что неправильные действия могут не просто испортить технику, но и привести к риску возгорания.

Источник: http://ya-rostislav.ru/kbt/microvolnovka/kak-proverit-magnetron-na-ispravnost

yourmicrowell.ru

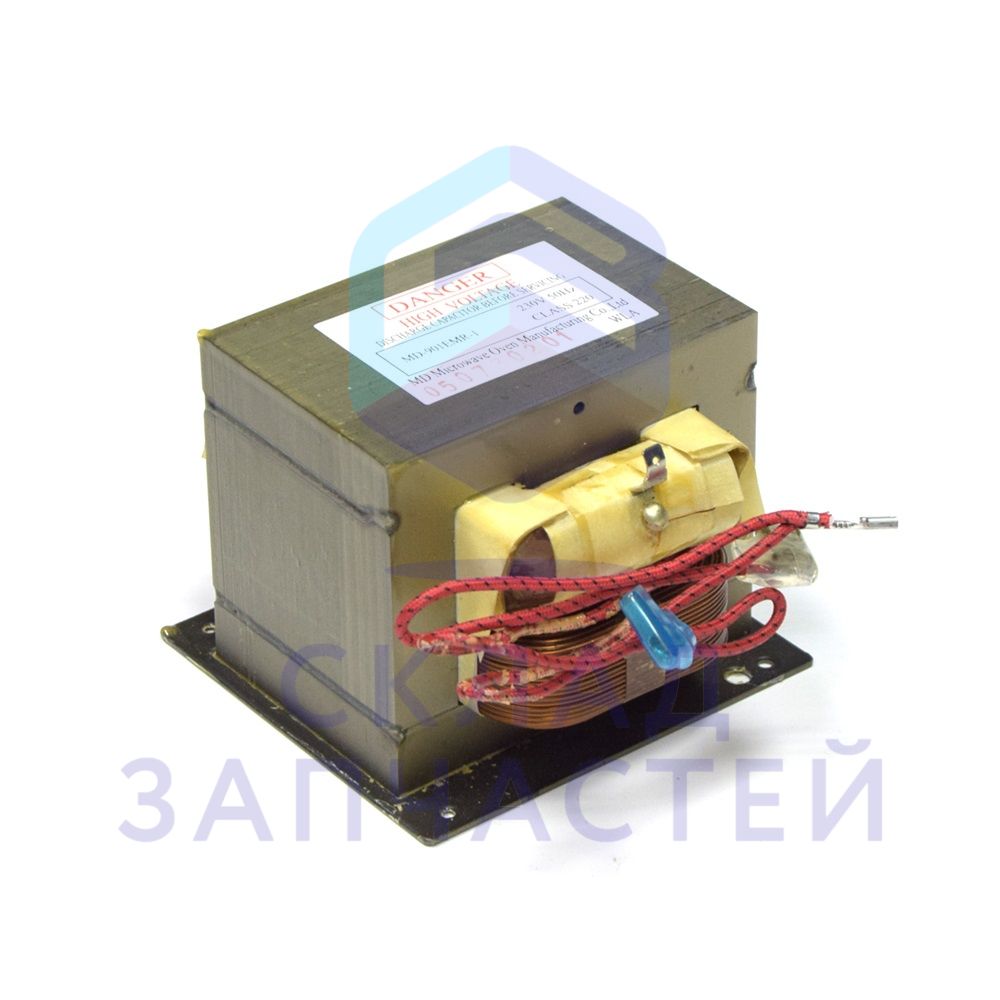

Высоковольтный трансформатор микроволновой печи предназначен для формирования напряжений, необходимых для питания магнетрона. Выбор трансформатора по параметрам зависит от характеристик установленного в конкретной печи магнетрона. Чем мощнее магнетрон, тем большую мощность должен развивать питающий его трансформатор.

Таким образом, высоковольтный трансформатор и магнетрон образуют некую неразлучную пару.Основу трансформатора составляет сердечник, представляющий собой пакет  набранный из Ш – образных пластин, изготовленных из электротехнической стали и скрепленных между собой посредством сварки (на рисунке сварные швы).

К нижней части пакета приварен фланец, в виде прямоугольника из стального листа, посредством которого трансформатор крепится к днищу микроволновой печи. Трансформатор содержит три обмотки: первичную (сетевую), и две вторичных. К вторичным обмоткам относятся: обмотка накала и повышающая (анодная) обмотка. Сетевая обмотка намотана (как правило) эмалированным, алюминиевым проводом.

Концы обмотки, выведены под клеммы. Накальная обмотка представляет собой 2 – 3 витка монтажного провода и предназначена для питания нити накала магнетрона. Выводы обмотки, в виде проводников оснащены разъемами, для удобства присоединения к клеммам магнетрона. Обмотка накала, выдает напряжение порядка 3,3В., при токе 10А.

Точные значения тока и напряжения, зависят от конкретной пары, магнетрон – трансформатор. Повышающая обмотка формирует высокое напряжение необходимое для питания магнетрона. С этой обмотки снимается порядка 2000 вольт при токе 0,3А., точные значения так же зависят от конкретной пары магнетрон – трансформатор. Обмотка намотана эмалированным проводом.

Один конец выведен под клемму, второй соединен с сердечником трансформатора (а через сердечник и с корпусом печи) посредством пайки. Вся конструкция трансформатора, для надежной изоляции обмоток и для устранения дребезга при работе, пропитана специальным пропиточным лаком.

К основным неисправностям высоковольтного трансформатора, можно отнести межвитковое замыкание в обмотках. Такая неисправность возникает в следствии нарушения изоляции между витками обмотки (разрушение эмали провода).

Обратите внимание

Сопровождается  усиленным гулом при работе трансформатора (даже без нагрузки) и значительным повышением температуры, как обмоток, так и сердечника. Визуально заметно потемнение эмали обмоточного провода и пропиточного материала.

При длительной работе ощущается едкий запах.

Так как все обмотки трансформатора выполнены довольно толстым проводом, то обрыв обмоток возникает очень редко (если только в результате внешнего механического воздействия). Чаще, в результате не качественной пайки, возникает потеря контакта между одним из концов обмотки и клеммой (на рисунке место пайки).

Клеммы трансформатора выполнены из медного сплава, который хорошо паяется, а вот обмотка намотана алюминиевым проводом, и спаять алюминий и медь, без специального флюса, практически не возможно. Наличие контакта можно проверить омметром. Накальная обмотка должна звониться практически накоротко, сетевая имеет сопротивление в районе 4ом, а повышающая приблизительно 150 – 200ом.

Сопротивление обмоток зависит от параметров конкретного трансформатора.

Наиболее распространенной неисправностью цепей питания магнетрона – является пропадание контакта между клеммами обмоток трансформатора и разъемами внешних цепей печи.

Происходит это в результате плохого обжима разъемов. Место плохого контакта начинает искрить, контактная поверхность разъема сильно греется и выгорает, в итоге контакт пропадает вовсе.

Последствия плохого обжима разъемов изображены на рисунке.

Источник: http://yourmicrowell.ru/vysokovoltnyj-transformator/

Выявление неисправностей высоковольтного трансформатора микроволновой печи

Говоря о кирпичном доме, целесообразно использовать известную поговорку «Мой дом — мой замок».

Кирпич — это традиционный материал для строительства зданий и различных конструкций и один из самых популярных строительных материалов, который является самым долговечным среди его основных «конкурентов» на рынке.

Уместность этого кирпича получена благодаря его отличной производительности. строительство домов из кирпича — олтично подойдут для строительного мусора

Важно

Кирпич — один из любимых материалов архитекторов. Можно построить дом практически любых архитектурных стилей, а также реализовать самые смелые идеи. Вы можете построить дом на любом количестве этажей, реализовать любой проект фасада, самостоятельно определить расположение.

Наиболее распространенным является керамический (или красный) кирпич. Он производится из минеральных материалов (испеченная глина и ее смесь). Он обладает отличной прочностью, влагостойкостью и морозостойкостью. Современный керамический кирпич имеет длительный срок службы и надежный продукт.

Преимущества материала
Одним из основных преимуществ строительства домов из кирпича является высокопрочный материал.

Если вы планируете построить прочную структуру, которая будет надежно длиться более века, кирпич является наиболее подходящим материалом для реализации этой идеи.

Хорошо построенное здание может выдерживать более 100 лет без ремонта. Для строительства частного дома с двумя или тремя этажами идеальны кирпичные марки M100.

Кирпичные стены устойчивы практически ко всем агрессивным факторам окружающей среды. Они терпят дождь, мороз, высокую температуру и другие погодные явления. В качестве огнеупорного материала, кирпич не поддерживает горение, таким образом, вероятность возгорания дома сведен к минимуму.

Кирпич обладает высокими изоляционными свойствами. Следует отметить, что полый кирпич, эти свойства более выражены, чем насыщенные. Большие пустоты в материале, поэтому он не только теплее, но и легче. Тем не менее, кирпичный дом следует регулярно промывать, иначе будет сырость и холод. Известный материал для отличного качества звука. Изоляция в доме намного выше, чем в блоке или дереве.

Важным показателем качества кирпича является его выносливость — способность материала хорошо выдерживать многочисленные альтернативные замораживания и оттаивания. Это обозначено буквой F. Чтобы построить дом в Центральной части России, нужно купить кирпич, по крайней мере, F30, а F50 — лучше.

Совет

Высокая экологичность кирпича, без сомнения. Производя исключительно из натуральных материалов, он может создать комфортную среду для проживания людей. В дождливую погоду или мороз в кирпичном доме будет тепло и прохладно летом.

Материал абсолютно непривлекателен для насекомых, не гниет, он не образует плесень. Из-за этих свойств не требуется обработка специальными химическими растворами, что приводит к потере экологических свойств материала.

Через кирпичные стены дома постоянно идет естественная вентиляция.

Однако этот материал имеет один главный недостаток: строительство кирпичного дома требует создания прочного фундамента и, следовательно, очень дорогого.

Строительные работы с кирпичами довольно трудоемкие. Для их выполнения должны быть профессионалы из-за того, насколько уважаемая технология, долговечность и надежность структуры.

Также очень желательно проводить строительные работы в дождь или холод.

Как выбрать качественный материал
Существуют определенные правила для выбора строительного материала, а также знаки, указывающие на брак. Обязательно осмотрите несколько кирпичей приобретенной стороны.

В случае растрескивания продукта продукт следует отказаться, так как со временем они будут увеличиваться и перемещаться по структуре рамы. Желательно использовать кирпич с каким-то металлическим предметом. Звук звонка указывает на хорошее качество материала.

Тупой звук подсказывает, что он недожжененный, а это значит, что скоро рухнет. В соответствии с ГОСТом брак также является перегоревшим кирпичом. От высокой температуры он становится черным и теряет свою форму.

Однако эксперты говорят, что не потеряли точный размер сгоревшего кирпича, наоборот, становятся сильнее. Этот черный материал только середина.

Обратите внимание

Не допускается в включениях из кирпичной извести, вызывая его разрушение. Поглощая влагу, они набухают и обломают кусочки материала. Кирпич считается дефектным, если глубина отслаивания превышает 6 мм.

Если меньше, то материал поступит в продажу. Однако наличие зерен в материале, длина которого составляет 0,5 мм, не может наилучшим образом повлиять на качество работы будущего фасада дома.

Этот материал быстрее разрушается.

Наиболее распространенным браком является выцветание. Они составляют белое покрытие, которое многие воспринимают как поверхностное загрязнение. Однако выцветание является реальной проблемой.

К сожалению, белые пятна появляются только после укладки кирпичей, что затрудняет угадать, выцветает ли этот материал или нет.

Причинами возникновения белых полос могут быть несколько причин: нарушение технологии

Источник: http://stroymaster-base.ru/hozyayushka/bytovaya-tehnika/vyyavlenie-neispravnostey-vysokovoltnogo-transformatora-mikrovolnovoy-pechi.html

Микроволновая печь ремонт-своими руками. Схема микроволновки

Уважаемые посетители!!!

В данной теме Вы ознакомитесь с устройством микроволновой печи, с ее электрической схемой, а также, с деталями микроволновки.  По фотоснимкам, Вы сможете получить дополнительную информацию, имеющую  отношение к проверке  магнетрона и силового трансформатора.

Ремонт микроволновки-своими руками

 Чтобы разобраться с таким вопросом: «Как отремонтировать микроволновую печь», нужно понять, на чем основан принцип работы данного вида бытовой техники.   Причины неисправности могут быть разнообразные, включая простейшие причины:

• разрыв провода по длине сетевого шнура;
• неисправность электрической вилки;
• несоответствие в разъемном соединении вилки с розеткой искрение в соединении

и другие причины.

Схема микроволновой печи

Схема микроволновой печи состоит из следующих элементов:

• трансформатора силового;
• вторичной обмотки;
• предохранительного диода;
• высоковольтного диода;
• накальной обмотки;
• конденсатора;
• сопротивления;
• магнетрона.

Высоковольтный трансформатор микроволновой печи

Силовой трансформатор микроволновой печи представляет из себя повышающий трансформатор 2 кВ мощность — 850 Вт., необходимый для преобразования электрической энергии переменного тока одного напряжения в электрическую энергию другого  напряжения при неизменной частоте.

Как устроен магнетрон микроволновки

Магнетрон состоящий в схеме, состоит из следующих элементов:

• излучатель антенна;
• резонансные полости резонаторы;
• анод стенки камеры;
• катод металлическая нить;
• изолятор;
• оплетка;
• фланец;
• магнит;
• корпус;
• радиатор;
• выводы питания;
• фильтр;
• ферритовый стержень;
• катушка;
• крышка;
• связки;
• петля связи.

Основные элементы магнетрона СВЧ, это:

• антенна излучатель;
• резонансные полости;
• анод стенки камеры;
• катод металлическая нить.

Из чего состоит микроволновая  печь

Микроволновая печь  состоит из:

• полости где непосредственно происходит разогрев пищи;
• магнетрона;
• трансформатора;
• волновода.

Разобравшись в устройстве микроволновой печи, нетрудно будет ее починить.  Причиной поломки могут быть любые перечисленные элементы, проверка  электрических цепей и  элементов,-  проводится пассивным  способом  без подключения к внешнему источнику.

Неисправности микроволновой печи lg

Разборка микроволновой печи LG  фото №1 практически ничем не отличается от разборки других модификаций таких печей.

Первоначально снимается верхняя облицовка и затем проводится диагностика как для отдельных участков электрической цепи так и для отдельных элементов, состоящих в электрической схеме микроволновой печи.

фото №1

При визуальном осмотре микроволновой печи для данного примера фото №2 видно, что во внутренней полости где непосредственно происходит разогрев пищи, имеется обгорание со стороны стенки магнетрона.

Важно

   То-есть, сам волновод магнетрона фотоснимок справа в результате определенного срока эксплуатации подвергался нагреванию и в результате деформации пластины волновода, — произошло замыкание на корпус микроволновой печи.

фото №2

Причинами подобной неисправности магнетрона микроволновой печи,  на мой взгляд,  могут быть следующие:

1. превышающее значение напряжения внешнего источника;
2. первоначальная неисправность силового трансформатора;
3.  эксплуатация данного электроприбора в противоречии с техническими требованиями инструкцией по пользованию.

Проверка магнетрона микроволновой печи

фото №3

Методом проведения диагностики можно определить, — годен ли магнетрон к дальнейшей эксплуатации  или же его следует заменить.

На фотоснимке справа фото №3 видно, что при измерении сопротивления, данный показатель составляет нулевое значение или же другими словами, это будет означать «режим короткого замыкания».

Проверка трансформатора микроволновки

                                                                                                                                                                                                                                                                               фото №4

На двух представленных фотоснимках фото №4 дано изображение силового трансформатора микроволновой печи.

Нам допустим  необходимо определить, — является ли пригодным трансформатор к своей дальнейшей эксплуатации?    Соответственно, здесь так же необходимо измерить сопротивление:

обмоток трансформатора.

Чтобы провести  диагностику, необходимо разъединить контактные соединения проводов с первичной и вторичной обмоток трансформатора.

                                                                                       фото №5

Измерение  сопротивления первичной обмотки трансформатора фото №5,  можно проделать двумя способами:

1. подсоединить щупы прибора к разъему первичной обмотки;
2. подсоединить щупы прибора к выводным контактам первичной обмотки,

— разницы здесь никакой нет.

Дисплей прибора при измерении сопротивления первичной обмотки показывает нулевое значение и здесь нам становится ясно, что первичная обмотка пришла в негодность замкнута накоротко.

фото №6

При измерении сопротивления вторичной обмотки трансформатора фото №6,   наглядно видно, что данный показатель сопротивления по своему значению — так же не допустим.

Полагал бы, что причиной подобной неисправности магнетрона, являлась первоначальная неисправность силового трансформатора микроволновой печи.

Совет

Итак, в наглядном примере мы рассмотрели две основных причины неисправности микроволновки:

1. неисправность силового трансформатора;
2. неисправность магнетрона.

Остается дело лишь за последним, либо заменить два непригодных элемента состоящих в схеме  микроволновки, либо микроволновку оставить на запчасти и приобрести новую.

Принять то или иное решение, — индивидуальный выбор каждого из нас.

На этом пока все.  Следите за рубрикой.

Источник: http://zapiski-elektrika.ru/landhavt/kak-otremontirovat-mikrovolnovuyu-pech-svoimi-rukami.html

Ремонт СВЧ

Источник: http://www.volt-220.com/repair/microwave.html

Как проверить магнетрон СВЧ-печки на исправность

Любая техника выходит из строя и микроволновые печи в том числе. Внешний вид может не подавать сигналов о проблеме. Холодная или слегка теплая пища после разогрева — тревожный признак. Нужно проверить магнетрон в микроволновке.

Что такое магнетрон

Работа агрегатов для нагрева пищи невозможна без одного внутреннего компонента — мощной электронной лампы. Ее называют магнетроном. Он вырабатывает микроволны для воздействия на молекулы воды в продуктах. Это происходит благодаря взаимодействию магнитного поля с потоком электронов.

Диапазон частот от 0,5 до 100 ГГц. В непрерывном режиме мощность может начинаться с нескольких Вт и заканчиваться десятками кВт, а в импульсном быть от 10 Вт до 5 МВт.

Мощность большинства печек 700–850 Вт, что позволяет стакан воды довести до кипения за 2–3 минуты. У магнетрона микроволновки высокий КПД — 80 %. Бывают перестраиваемые и неперестраиваемые приборы.

У первых возможно изменение частотных характеристик до 10 %.

Принцип работы

Работает деталь путем торможения электронов в соединенных магнитном и электрическом полях. Применяется в приборах радиолокации и в микроволновых печах. Для нагрева пищи используется энергия антенны — штенгеля с плотно посаженным колпачком из металла. Керамический цилиндр изолирует корпус магнетрона от антенны.

Наружная обшивка с фланцем формируют магнитопровод. Он распределяет магнитное поле, исходящее от кольцевых магнитов. Радиатор охлаждает деталь во время работы микроволновки. Уровень проникающего излучения снижает фильтрующая коробка. Индуктивные выводы образуют высокочастотный фильтр вместе с проходными конденсаторами.

Схема включения

Магнетрон для микроволновки — значимая деталь. В него включены такие компоненты:

• антенна — источник излучения;
• металлический цилиндр, изолирующий антенну от рабочей поверхности;
• магнитопровод для распространения магнитных полей;
• магниты, распределяющие потоки;
• радиатор, охлаждающий прибор;
• фильтры, обеспечивающие безопасный уровень излучения;
• разъем подключения питания с двумя контактами.

Как проверить на исправность

Замена детали дорого стоит, поэтому многие предпочитают купить новую микроволновку. Однако не стоит избавляться от старой техники. Проверьте магнетрон свч печки на исправность, чтобы удостовериться в его поломке. Главные признаки неисправности — дым, искры и звуки из печи. При их отсутствии сделайте общую проверку или диагностику с помощью тестера.

Общая проверка

Отключите микроволновку от подачи электроэнергии. Выдерните шнур питания из розетки. Визуальный осмотр внутреннего отсека печи должен выявить оплавленные места, сгоревшие или потемневшие участки. Так можно обнаружить сгоревший предохранитель. Если ничего не заметили, без измерительного прибора не обойтись.

Проверка при помощи тестера

Скрытую неполадку выявит проверка магнетрона тестером. Диагностируйте не подсоединенную к микроволновке деталь.

Рекомендуются поэтапные действия:

1. Подключите щупы тестера к клеммам магнетрона. Если накал отгорел, будет показана бесконечность.
2. Осмотреть основную печатную плату, в которую встроены диоды, резисторы, варистор и прочее. Для проверки не выпаивайте элементы, прозвон можно делать прямо на плате.
3. Если термический предохранитель прозвонить при комнатной температуре, он должен выдавать сигнал.
4. Высоковольтный конденсатор проверяется только на пробой. В нормальном состоянии он показывает бесконечность. В неисправном — сопротивление, близкое к нулю.
5. Диагностика высоковольтного диода. Последовательное соединение диодов в его составе не дает возможность осмотреть его. Уровень внутреннего сопротивления высок для измерения. Убедитесь, что по этой части нет пробоя. В этом поможет мегомметр.

Возможные неисправности

Рассмотрите внутренности детали: сломана может быть только часть. Найдите компонент, который вызвал неполадку. Эта информация поможет устранить поломку.

Причины неисправности:

• Прогоревший колпачок — один из ключевых элементов. Контролирует вакуумность трубки. Он может искрить. Проблема решается заменой на другой колпачок.
• Ненадлежащая работа радиатора, деталь очень сильно греется.
• Обрыв нити накаливания из-за перегрева. Диагностировать эту проблему можно специальным тестером. Исправная нить выдает напряжение 5–7 Ом. Если работа нарушена, напряжение снизится до 2–3 Ом. Нерабочая нить показывает при диагностике бесконечность.
• Поломка фильтрующего блока, в рабочем состоянии он покажет бесконечность. В случае пробоя проходных конденсаторов фильтра тестер покажет численное сопротивление. Неисправные конденсаторы можно заменить.
• Нарушение герметичности магнетрона из-за перегрева. Устранить эту проблему сможет только специалист.
• Поломка высоковольтного диода.
• Отсутствующие контакты в предохранителе, который защищает от перегрева. Решается заменой на новый предохранитель, лучше фирменного изготовления.
• Неисправный конденсатор высокого напряжения.

Но есть и другие неполадки, которые сложно обнаружить самостоятельно. Потребуются специальное оборудование, опыт и знания. Все перечисленные проблемы, кроме разгерметизации, можно починить своими руками.

Установка и подключение нового магнетрона

Если отремонтировать деталь не получается, придется заменить магнетрон. Это касается дорогих моделей, в таком случае затраты оправданы. Лучшим вариантом будет посетить сервисный центр, но заменить можно и самостоятельно. Убедитесь, что отработанная деталь и новая совпадают по мощности и расположению отверстий.

Подключить новый магнетрон к СВЧ-печи нетрудно, в нем всего два контакта. Обо всех обозначениях можно узнать из схемы. Уделите внимание таким моментам:

• длина новой детали должна быть такой же, как в старой;
• диаметр антенны в обоих устройствах должен быть одинаковым;
• обязательно плотное примыкание к волноводу.

Обращение в сервисный центр в случае неполадок должно быть в приоритете. Если техника уже не на гарантии, самостоятельный осмотр и ремонт сэкономят на работе специалистов.

Источник: http://TehnoPomosh.com/dlya-kuhni/mikrovolnovaya-pech/kak-proverit-magnetron.html

Как проверить магнетрон в микроволновке

Разогрев пищи в микроволновке осуществляется излучением, частота которого равна 2450 МГц, создаваемым магнетроном.

Если после включения печи тарелка крутится, свет в камере горит, вентилятор работает, а еда остаётся холодной или греется неприлично долго — значит что-то не в порядке с этой лампой.

Если знать, как проверить магнетрон в микроволновке, то можно обойтись без похода в мастерскую. Тем более что неисправной может оказаться какая-либо вспомогательная деталь в схеме магнетрона.

Как устроен магнетрон

На что способна микроволновка. Что такое магнетрон и Свч-энергия магнетрона? Магнетрон — это цэлектровакуумная лампа, выполняющая функции диода и состоящая из нескольких частей:

1. Цилиндрического медного анода, поделённого на 10 частей.
2. В центре размещён катод со встроенной нитью накала. Его задачей является создание потока электронов.
3. По торцам размещаются кольцевые магниты, необходимые для создания магнитного поля, за счёт которого создаётся свч излучение.
4. Излучение улавливается проволочной петлёй, соединённой с катодом и выводится из магнетрона с помощью излучающей антенны, направляясь по волноводу в камеру.

Во время работы магнетрон сильно греется, поэтому его корпус оснащается пластинчатым радиатором, обдуваемым вентилятором. Для защиты от перегрева в схему питания включен термопредохранитель.

Как устроен магнетрон, схема.

Возможные неисправности

Нарушение работоспособности магнетрона может возникнуть по следующим причинам:

• Прогорел защитный колпачок и поэтому при работе искрит. Заменяется на любой целый, так как они одинаковы для всех магнетронов.
• Перегорание нити накала.
• Разгерметизация магнетрона вследствие перегрева.
• Пробой высоковольтного диода.
• Сгорел высоковольтный предохранитель.
• Нет контакта в термопредохранителе.
• Пробит высоковольтный конденсатор.

При всех неисправностях, кроме разгерметизации, возможен ремонт своими руками.

Измерение сопротивления омметром.

Определение неисправности

Чтобы узнать, почему не работает печь, нужно отключить её от розетки и снять крышку.

1. Внимательно осматривается внутренность на предмет оплавления, обгорания, отпаявшихся проводов. Состояние высоковольтного предохранителя видно невооружённым взглядом. Предохранитель с оборванной нитью меняется на целый и если при опробовании печи опять перегорает, то поиск продолжается.
2. Для дальнейшей диагностики потребуется мультиметр или тестер. Проверка начинается с печатной платы, на которой собрана схема питания магнетрона, состоящая из резисторов, диодов, конденсаторов, варисторов. Детали можно прозванивать по месту, без выпаивания.
3. После чего тестером проверяют термопредохранитель. При нормальных контактах сопротивление равно нулю.
4. Проверка высоковольтного конденсатора мультиметром возможна только на пробой. Если прибор покажет короткое замыкание — деталь заменяется. Так как некоторые типы конденсаторов имеют встроенные резисторы для разрядки, исправная ёмкость покажет сопротивление в 1 МОм, вместо бесконечности.
5. Для проверки высоковольтного диода тестер не годится, поскольку у него мал диапазон измерения сопротивления. Чтобы правильно оценить состояние диода потребуется мегомметр со шкалой до 200 МОм. Но вряд ли он найдётся в домашней мастерской. Поэтому применяется метод диагностики с использованием двухпроводной домашней электросети с обязательным соблюдением правил безопасности. Один вывод диода подключается к сетевому проводу. Между вторым и другим проводником сети включается мультиметр для измерения постоянного напряжения в диапазоне до 250 В. Если диод цел, прибор покажет наличие выпрямленного напряжения. При пробое или обрыве стрелка останется на нуле. Для замены подойдёт любой высоковольтный диод с рабочим напряжением 5 кВ и током 0,7 А.
6. Проверка магнетрона начинается с прозвонки накальной нити. Для этого измеряется сопротивление между его клеммами, которое у исправного накала составляет несколько Ом. Если тестер показывает бесконечность, это ещё не значит, что нить перегорела. Для полной уверенности проверяется, после снятия крышки, целостность соединений дросселей с клеммами магнетрона.
   Некоторые умельцы рекомендуют удалять дросселя. Делать это ни в коем случае нельзя, так как нарушается режим работы трансформатора, из-за чего возможно возгорание.
   После измерения сопротивления между выводами и корпусом можно судить о состоянии проходных конденсаторов. При бесконечности — всё нормально, при нуле — пробиты, а при наличии сопротивления — с утечкой тока. Неисправные конденсаторы откусываются кусачками и на их место припаиваются новые с ёмкостью не менее 2000 пФ.
7. Если все элементы целы, но магнетронного излучения недостаточно для полноценного разогрева еды, значит, катод потерял эмиссию. Данная неисправность устраняется только заменой. При замене конденсаторов нельзя пользоваться обычным припоем, требуются тугоплавкие марки или компактный аппарат для контактной сварки.

На видео рассказ для чайников, как проверить магнетрон, всё очень доходчиво:

Замена магнетрона

Поскольку ремонт магнетрона не производится даже в хорошо оснащённых мастерских, придётся приобретать новый. Прежде чем извлечь магнетрон из микроволновки, необходимо пометить контакты разъёма, чтобы не перепутать их местами при установке новой детали. Если выводы подключить неправильно — магнетрон не будет работать.

Замену можно сделать самостоятельно, если хоть раз применял отвёртку по назначению и прозвонил пару диодов. Для этого не требуется специальных навыков и знания, как работает магнетрон. В случае невозможности найти определённый магнетрон для микроволновки, придётся применить подходящий аналог.

Его мощность должна быть равной или большей, чем у оригинала, а крепление и расположение разъёма совпадать. Устройство магнетрона у производителей одинаково, а конструкция может отличаться, поэтому нужно проследить, чтобы прилегание аналога к волноводу было плотным. Если теплопроводящая паста на термопредохранителе окажется засохшей — её заменяют свежей.

Полезные советы

Приведённые ниже несложные рекомендации помогут продлить срок службы магнетрона:

• Если в микроволновке при включении что-то трещит и искрит — нужно перестать пользоваться печью и выяснить причину. Устранение неисправности обойдётся дешевле покупки новой детали. В данном случае виновником обычно оказывается прогорание колпачка, из-за этого СВЧ-печь искрит.
• Необходимо постоянно следить за состоянием слюдяной накладки, защищающей выход волновода в камеру от попадания жира и крошек пищи. Если колпачок неисправен — слюда может оказаться прогоревшей, что приводит к выходу их строя магнетрона. Накладку следует держать в чистоте, так как попавший на неё жир обугливается под воздействием температуры и приобретает электропроводность. Взаимодействуя с излучением, он становится причиной искрения в камере.
• При нестабильном напряжении, микроволновку лучше подключить через стабилизатор, так как даже незначительное падение негативно влияет на работу печи. Падает мощность, и ускоряется износ катода магнетрона. Например, при напряжении в сети 200 В мощность уменьшается вдвое.
• У микроволновки много применений, поэтому в случае её неисправности нарушается привычный порядок вещей. Причиной поломки необязательно является магнетрон или схема его питания. Сначала следует проверить величину напряжения в месте подключения печи к сети и состояние слюдяной пластины.

На видео: ремонт колпачка магнетрона:

Ремонт колпачка магнетрона или когда микроволновка искрит.

Источник: http://katuna.ru/magnetron-dlya-mikrovolnovki

Проверка компонентов печи Предостережение Отключайте сетевой шнур печи от питающей розетки каждый раз перед тем, как снять кожух. Начинайте любые работы внутри печи только после того, как разрядите высоковольтный конденсатор и отключите провода от первичной обмотки высоковольтного трансформатора. При проверке и настройке микроволнового блока печи ее следует нагрузить, вставив чашу с 1 литром воды в печь. Проверка выходной мощности печи 1. Поместите емкость с 200 мл воды (температура 10…18 °С) на вращающийся поднос. 2. Установите полную выходную мощность печи и включите ее на 5 минут. 3. Для исправной печи температура воды после этого должна превышать 80 °С. Для проверки работы гриля: 1. Поместите пищу, подходящую для приготовления грилем, и включите гриль на 5 мин. 2. При исправном гриле после этого его поверхность должна быть красного цвета. Магнетрон Сопротивление между выводами накала должно быть менее 1 Ом. Сопротивление утечки накал -корпус должно быть «бесконечность» (прибор включен на предел  x 1000). Если ремонт был связан с демонтажем или заменой магнетрона, при обратной установке магнетрона в печь обратите особое внимание на отсутствие повреждений и правильную установку изолирующей прокладки. Высоковольтный конденсатор Обратите внимание Измеряется утечка между выводами конденсатора и каждым выводом и корпусом конденсатора. Во всех случаях мультиметр должен показывать бесконечность. Высоковольтный диод Измеряется его сопротивление в прямом и обратном направлении. При этом мультиметр включается в режим Кх1000. При подсоединении «+» вывода мультиметра к аноду диода (измерение сопротивления диода в прямом направлении) прибор должен показать конечную величину сопротивления. При подключении « -» вывода мультиметра к аноду диода (измерение сопротивления диода в обратном направлении) прибор должен показать бесконечность. Следует использовать измеритель с источником питания не менее 9 В. Косвенным признаком, указывающим на возможную неисправность высоковольтного диода, является нагрев высоковольтного конденсатора. В этом случае, если высоковольтный конденсатор исправен, следует заменить высоковольтный диод. Высоковольтный трансформатор Традиционным методом проверки исправности трансформатора является измерение напряжений на его обмотках. Однако, в случае с высоковольтными трансформаторами СВЧ — печей такой подход неприменим из — за присутствия опасного напряжения величиной около 2 кВ на вторичной обмотке трансформатора. В связи с этим все фирмы — изготовители СВЧ — печей рекомендуют проверять исправность высоковольтного трансформатора путем измерения сопротивления его обмоток. Для измерения сопротивлений обмоток трансформатор следует отключить от всех подходящих к нему проводов и проверить соответствие сопротивления его обмоток приведенному в таблице отдельно для каждого вида печи. Кроме того, следует проверить мегомметром (либо тестером, включенным на предел измерения сопротивления х1000) сопротивление изоляции между обмотками трансформатора, а также сопротивление изоляции между обмотками трансформатора и шасси. Признаками, указывающими на неисправность трансформатора, являются : гул; чрезмерный нагрев трансформатора; обугливание катушки трансформатора; запах гари из высоковольтной части печи. Часто такое состояние может быть вызвано отказом высоковольтного диода или конденсатора либо пробоем внутри магнетрона. Поэтому замена трансформатора производится только после проверки всех высоковольтных элементов печи. Важно Еще один способ проверки качества высоковольтного трансформатора сводится к измерению тока холостого хода. При этом от трансформатора отключаются провода, подходящие к накальной и вторичной обмотке, а последовательно с первичной обмоткой включается амперметр переменного тока. Амперметр устанавливается на диапазон измерения 1 А. После этого на первичную обмотку трансформатора через амперметр подают номинальное питающее напряжение 220 В, 50 Гц. В исправном трансформаторе (без межслойных и межобмоточных замыканий) ток холостого хода первичной обмотки должен быть в диапазоне 0,3. ..0,5 А. Превышение током холостого хода величины 1 …2 А свидетельствует о неисправности трансформатора.  Предохранитель Мультиметр должен показывать сопротивление предохранителя, близкое к нулю. Если предохранитель сгорел, следует до замены предохранителя проверить первичный, вторичный и защитный выключатель. Если предохранитель сгорел из — за неправильной работы выключателя, следует заменить выключатель до установки нового предохранителя. Следует устанавливать предохранитель только того же типа и номинала, что и у сгоревшего. Нагреватель

Древние люди открыли огонь и с его помощью согрелись, защитились и приготовили еду. В плане готовки процесс приготовления пищи не менялся тысячелетиями. Прорыв произошел в двадцатом веке, когда придумали генератор сверх высоких частот (СВЧ) размером с кулак. Тогда решили, что можно приготовить еду и с помощью СВЧ. Электромагнитная волна заставляет колебаться молекулы воды, которые из-за трения разогреваются. Процесс разогревания пищи стал быстрым и СВЧ вошли в нашу жизнь. Бытует мнение, что в СВЧ можно готовить, а не только разогревать. Это мнение ошибочно, т.к. в процессе кипения, жаренья одни химические вещества в пище переходят в другие. Микроволнами этот процесс заменить нельзя. Суть работы СВЧ в том, что генератор, он же магнетрон, генерирует высокую частоту порядка 2,4 ГГц под действием большого управляющего напряжения около 4,2 кВ. Магнетрон по сути лампа. В любой лампе есть нагревательная спираль, которая разогревается и служит источником электронов. Напряжение нагревательной спирали 3 В при токе 20 А. Чтобы электроны пришли в движение нужно электромагнитное поле, которое генерируется трансформатором и составляет 2,1 кВ. Конденсатор и диод составляют умножитель напряжения, которое на магнетроне равно 4,2 кВ при токе 0,5 А. Микроволновка прочно вошел в нашу жизнь. Очень обидно, когда этот прибор ломается. Схема микроволновки не сложная, поэтому весь ремонт можно сделать самому, но следует соблюдать осторожность – напряжение на вторичной обмотке трансформатора 2,1 кВ. Табличка с паспортными данными на задней стороне печи сообщает, что напряжение в сети не должно превышать 230 В. Советская энергосистема допускает колебания напряжения в сети от 198 В (10% от 220) до 231 В (105% от 220). Частота тока в сети постоянная и составляет 50 Гц. Обратите внимание Печь потребляет от сети 1200 Вт из которых только 800 Вт идет на разогревание пищи. Оставшиеся 400 Вт тратятся на потери в трансформаторе и раскачку магнетрона. Кожух СВЧ закреплен тремя саморезами. Видимо из целей экономии решили не делать крепление под еще один саморез. Саморезы расположены несимметрично за счет чего и достигается надежное крепление кожуха. После выкручивания саморезов и сдергивания на себя кожуха обнажаются внутренности печки. Самое почетное место занимает магнетрон – лампа-излучатель для ультракоротких волн. Под магнетроном располагается трансформатор. Немного слева виден большой в виде свертка конденсатор от которого на корпус выведен диод. Видно, что магнетрон имеет два вывода. Один вывод — провод от низковольтной обмотки трансформатора, а второй — и с низкой и с высокой. Если вскрыть магнетрон, то можно увидеть что контакт с высоковольтной обмотки уходит глубже в сам резонатор. Менять местами концы проводов на магнетрон нельзя. Силовая схема имеет вид. С1 и R1 помещены в один запаянный кожух – конденсатор. Резистор 10 Мом предназначен для быстрой разрядки конденсатора и ограничения тока при работе магнетрона. VD1 – диодный столб, состоящий из нескольких тысяч последовательно соединенных диодов, поэтому тестером прозвонить этот диод нельзя. FU1 – предохранитель, который срабатывает при ненормальной работе конденсатора, магнетрона и диода. В самом начале цепи микроволновки стоит фильтр с предохранителем. Фильтр гасит все высокочастотные составляющие, которые проникают из трансформатора в электрическую сеть. Предохранитель защищает по большому счету первичную обмотку трансформатора. Важно Микроволны большой мощности являются очень опасными, поэтому в печке существует достаточно много всяких блокировок. Блокировки объединяют открывание дверцы, регулятор уровня мощности и времени, двигатель поворота блюда в один узел. Если хотя бы одна из этих блокировок не сработает, то печь не включится и лампочка освещения не засветится. В современных СВЧ-печах вместо большого и тяжелого трансформатора вставляют более легкий и компактный импульсный блок питания. Но у меня печь с трансформатором, поэтому чинить я буду именно ее. Входная обмотка трансформатора (слева) выполнена тонкими проводами, а две вторичные обмотки (справа) имеют толстую высоковольтную изоляцию. В красном разборном контейнере размещается высоковольный предохранитель. Для того чтобы убедиться в исправности трансформатора нужно вначале прозвонить все обмотки. Вторичная высоковольная обмотка должна прозваниваться на корпус. Один конец выведен на предохранитель, а второй – прикручен к корпусу. Вторичная низковольная обмотка и первичная не должны прозваниваться на корпус. Если под рукой есть высоковольный вольтметр, то можно смело подключить трансформатор к сети 220 В и проверить на вторичной обмотке 2100 В. Если такого тестера нет, то можно изготовить делитель напряжения. Такой делитель уменьшит все показания в 10 раз (9+1). Тогда померив напряжение показания прибора должны быть примерно 210 В. Только резисторы нужно брать высоковольтные. Еще один способ измерить выходное напряжение трансформатора – подать меньшее переменное напряжение на вход трансформатора и по расчету вычислить напряжение на вторичной обмотке. У меня под рукой был трансформатор на 36 В. Измерив его напряжение при нагрузке на трансформатор от СВЧ получилось 38,4 В. Выходное напряжение получилось 380 В, а напряжение для нагрева спирали магнетрона – 0,6 В. Составив пропорцию я получил полную картину напряжений трансформатора СВЧ. 38,4 – 220 380 – X 0,6 – Y X = 380X220/38,4 = 2183 В Y = 0,6X220/38,4 = 3,45 В Если под рукой нет трансформатора для проверки можно использовать свойство сетевого трансформатора, заключающееся в обратимости входа трансформатора. Если на вход сетевого трансформатора подается 220 В, а снимается с высоковольтного выхода 2 кВ, то значит вторичная высоковольтная обмотка способна выдержать высокое напряжение без поломок. Совет Значит, для проверки сетевого повышающего трансформатора можно подать напряжение Uф=220 В из розетки на высоковольтный выход и измерить наведенные напряжения на низковольтных входах (24,2 В и 0,38 В). Проблема в том, что у трансформатора СВЧ один вывод вторичной обмотки выведен на корпус. Подключать 220 В нужно к корпусу и выводу с предохранителем при этом на корпусе будет потенциал. Тестеровать трансформатор нельзя на проводящей поверхности и нельзя прикасаться к корпусу трансформатора при включенном напряжении. Лучше всего вначале подключить тестер, а затем включить напряжение на трансформатор. Составив пропорцию я получил полную картину напряжений трансформатора СВЧ. 220 – 2000 24,2 – X 0,38 – Y X = 24,2X2000/220 = 220 В Y = 0,38X2000/220 = 3,46 В Если в микроволновке используется импульсный блок питания — маленький, легкий и на транзисторах, то не нужно подавать 220 В на его выход. Также, не нужно подавать 220 В на обмотку накала магнетрона (3,5 В), она не выдержит и сгорит. Высоковольный предохранитель располагается в разборном корпусе. Сам предохранитель состоит из стеклянной колбы с подпружиненной вставкой на 550 мА. Предохранитель вставляется в латунные держатели. Часто латунные держатели припаяны к контактным предохранителям. Магнетрон представляет собой высоковольтную высокочастотную лампу. Для работы магнетрона нужно подать 3 В переменного напряжения для разогревания нити накала в лампе и сгенерировать 4,2 кВ переменного напряжения для работы лампы на нагрузку. Проверить работу магнетрона довольно сложно, поэтому вначале нужно прозвонить два вывода магнетрона на корпус. Ни один из выводов магнетрона на корпус прозваниваться не должен, т.е. сопротивление должно быть очень большим. Сами выводы между собой прозваниваются практически накоротко, образуя подогревающую обмотку с током 20 А при напряжении 3 В. Сама лампа спрятана в корпусе с алюминиевыми радиаторами, которые охлаждают магнетрон во время работы. Обратите внимание На торце расположен сам излучатель прикрытый стальным колпачком. Под ним скрывается конец стальной сплющенной трубки в которой зажат отвод от лампы. Чтобы контакт между корпусом магнетрона и корпусом лампы был надежным, вставляют плетеное кольцо из медной проволоки. Колпачок является важной деталью — создает направленный луч из магнетрона в камеру печи. Иногда при включении СВЧ-печи из места где расположен магнетрон сыплются искры и слышны хлопки. Причиной этого может быть пробой колпачка. Колпачок стоит снять, почистить все нагары и установить. Не стоит заливать колпачок изоляционными материалами — на таких частотах они не могут быть диэлектриками. После снятия кожуха, крепящегося на винтах обнаруживается магнит, который усиливает поле магнетрона. Точно такой же магнит стоит и в противоположном конце магнетрона. Магниты крепятся завальцованной пластиной, которая подковыривается отверткой и снимается. Так выглядит лампа магнетрона. Естественно, что ремонту в бытовых условиях не подвергается. Медные катушки с ферритовыми сердечниками являются фильтром. Корпус магнетрона сделан из меди, а по краям – стальные переходники для надежного крепления керамических контактов. Дальше разборка возможна только при помощи молотка. Если отбить керамику со стороны контактов, то из магнетрона вынимается два скрепленных контакта. Один более длинный, другой – короче. Оба контакта заканчиваются чашечками. Между чашечками должна стоять нихромовая спираль. Именно она прозванивается, если измерять сопротивление между контактами магнетрона. На картинке спираль отсутствует. Но по тому звонится или не звонится спираль нельзя делать вывод о работоспособности магнетрона. Спираль нужна только для нагрева среды внутри лампы. Вместе с контактами вынимается и омедненная стальная пластина. Со стороны сплющенной трубки можно рассмотреть медную полоску, соединяющую корпус лампы и трубку. Важно Сам корпус сделан из меди и внутри разделен на отсеки. Точность в изготовлении довольно высокая, что вероятно определяют и стоимость магнетрона в 30$. Конденсатор имеет емкость 0,98 МкФ при входном напряжении 2100 В. У конденсатора есть один вход и два спаренных выхода для подключения диодного столба и магнетрона. Можно прозвонить конденсатор с помощью омметра. Как рабочий так и не рабочий оба набирали заряд. Емкость конденсатора в принципе не критична. Лампа в СВЧ питается напряжением 220 В и имеет мощность 25 Вт. Лампа впаивается напрямую в контактную пластину. Можно использовать лампу для холодильника на 15 Вт. От такой лампы нужно срезать цоколь и припаять выводы в пластину. В моем случае печь не грела. Магнетрон не прозванивался на корпус, конденсатор набирал заряд, все предохранители были целы. Вначале заменил магнетрон (30$), но греть не стала, зато перегорел высоковольный предохранитель. Вторым элементом я заменил конденсатор (5$). После этого печь заработала. Заодно, раз уж все детали итак новые поменял диодный столб. Из этого можно уяснить, что если выбивает высовольтный предохранитель и магнетрон не коротит на корпус нужно заменить конденсатор. Если просто не греет и все цепи исправны – заменить магнетрон, но перед этим нужно заменить диодный столб. Неисправность Причина Устранение Печь не греет, тарелка вращается, предохранитель магнетрона исправен Неисправен магнетрон Заменить магнетрон Печь не греет, тарелка не вращается, предохранитель магнетрона исправен Не срабатывает блокировка Проверить все блокировки Проверить предохранитель на входе печи Заменить предохранитель Неисправен питающий кабель Срастить место пробоя и изолировать Печь не греет, тарелка вращается, предохранитель магнетрона неисправен Неисправен или конденсатор или диодный столб Заменить конденсатор, диодный столб и предохранитель

Размеры железа транса от микроволновки. Трансформатор микроволновой печи характеристики

Микроволновая печь давно стала неотъемлемой частью каждой кухни. Постоянное использование бытовой техники требует внимания и ухода, своевременной замены вышедших из строя деталей. В некоторых случаях проявившийся дефект требует замены прибора.

Но не стоит сразу выбрасывать неисправную микроволновку : ее детали еще могут послужить.

Наиболее важной частью в устройстве является трансформатор, главным предназначением которого является преобразование переменного напряжения.

При правильном извлечении использовать его можно не только в СВЧ-печах.

Трансформатор из микроволновки

Описание

Деталь представляет собой небольшой блок с несколькими катушками .

Обмотки охватывают магнитопровод и занимаются преобразованием поступающей энергии.

При изготовлении ленточных обмоток используются такие материалы:

• медный эмальпровод с лаковой изоляцией:
• алюминиевый провод с защитой из стекловолокна.

Характеристики

Трансформаторы являются своеобразными источниками питания для магнетронов , которые выделяют тепло.

Они прокачивают мощность в 1500 — 2000 В т, преобразуя её на выходе в 500 — 800 Вт. Трансформатор включает в себя несколько обмоток, поэтому он выглядит таким большим.

К первичной поступает напряжение в 220 вольт.

Вторичные снижают переменное напряжение, приводя к накальной обмотке. Она необходима для эмиссии электронов.

Следующая обмотка служит для возникновения постоянного напряжения. Электроны начинают своё движение, благодаря чему появляется излучение, необходимое для подогрева еды.

Варианты применения

При неисправности микроволновую печь часто выбрасывают.

В случае исправности трансформатора его можно вытащить и использовать в другом назначении.

Извлечение

При сохранении функций трансформатор может пригодиться в хозяйстве . Для этого требуется только аккуратно его снять.

Следует помнить, что процедура требует осторожности. При небольшой деформации магнитопровода или катушки устройство выйдет из строя.

Порядок действий

Важно : кисточка должна быть чистой и сухой. Это позволит избежать риск возрастания загрязнений и замыканий при работе. Процедуру проводят только после отключения прибора из сети.

• При помощи простых и аккуратных действий удастся извлечь рабочий трансформатор для дальнейшей эксплуатации.

Для чего использовать

Сфера применения данных устройств не ограничивается только микроволновыми печами. Приложив немного усилий и затратив минимум времени из старого прибора можно сделать несколько новых.

При умелом подходе и точном монтировании старому трансформатору можно найти новое применение. Изготовление устройств потребует небольшое количество дополнительных материалов и займёт минимум свободного времени. Результат такой работы будет радовать ещё долгое время.

Грамотное извлечение, точность действий и последовательный монтаж позволят изготовить такие приборы, как сварочный аппарат или блок питания. Умельцы уверены, что наличие трансформатора всегда будет полезным в хозяйстве.

Предлагаем несколько идей применения важной детали микроволновой печи.

• Пригодный и правильно извлеченный трансформатор станет качественным сварочным аппаратом как для точечной, так и для дуговой сварки. Несмотря на то что на современном рынке представлено большое количество данного продукта, не каждый может позволить себе эту покупку. При правильном извлечении и монтировании такой сварочный аппарат станет настоящей находкой для каждого ценителя или того, кто любит проводить свободное время за созданием чего-то нового.
• Споттер — одна из разновидностей сварочного аппарата . Его применяют для выправления вмятин на кузове автомобиля. Изготовить такое устройство можно в домашних условиях. При добавлении нескольких рабочих материалов и точном монтаже получится споттер, не уступающий профессиональному. Он позволит проводить работы по выправлению автомобильного кузова на дому.
• Трансформатор микроволновой печи является настоящей находкой для радиолюбителей . Это весьма мощный инструмент для изготовления многих приборов. При монтаже его можно настроить на любые значения для преобразования энергии. Для этого необходимо срезать швы магнитопровода, снять и перемотать катушки. При правильной сборке и верном замере напряжения получится отличный блок питания. Он сможет преобразовывать сетевое напряжение до необходимых значений.

Обладать личным сварочным аппаратом хотят многие домашние умельцы. Но не всегда это обязана быть громоздкая аппаратура, так как бытовые операции предполагают использование более востребованного варианта – точечной сварки. Современный рынок предлагает массу вариантов – от наиболее бюджетных до дорогостоящих. Однако покупка не всегда целесообразна ввиду возможности самостоятельного изготовления. Далее рассмотрим, как создается точечная сварка из микроволновки, ее особенности и последовательность действий. Естественно, что сваривать серьезные конструкции не выйдет, но для выполнения мелкого ремонта вполне подходящий вариант.

Как работает точечный сварочный аппарат

Чтобы расплавить металл требуется приложить большую силу тока. Уровень напряжения в этом случае не важен. Зачастую применяется уровень до 3 вольт.

Проводить эксперименты с различным уровнем тока не стоит. Каждый рассматриваемый вариант сварочного аппарата из трансформатора от микроволновки прошел неоднократное испытание. Мощности используемого трансформатора требуется подбирать из планируемой толщины соединяемых заготовок. Например:

• Толщина до 1 мм – хватит мощности в 1000 Вт;
• До 2 мм – достаточно 2000 Вт;
• До 3 мм – уровень 5000 Вт.

Первичная обмотка подбирается из расчета общей мощности собираемого устройства. Так как своими силами создать трансформатор весьма проблематично, то лучше использовать уже готовый вариант, применяя трансформатор от микроволновки. Этот вариант отлично функционирует со следующими особенностями:

• Излучающие элементы печи требуют напряжения в несколько тысяч вольт. Однако уровень силы тока не играет никакой роли;
• Мощность на обмотках одинаков. Увеличивая число витков на вторичной обмотке, величина напряжения будет также увеличиваться, теряя силу тока;
• Трансформирующие элементы в СВЧ печах имеют мощность до 3000 Вт. Этого хватит для создания контактной сварки своими руками.

Требуемые детали можно легко найти на радиорынках или изъять в своей старой печи. Выход из строя старых микроволновок характеризуется перегоранием вторичной обмотки, так как она имеет меньший диаметр.

Создаваемый уровень тока в 1 кА позволит с легкостью расплавить металл в точках контактирования, обеспечив надежное сваривание. Добиться этого можно от трансформатора в 3 кВт.

Принцип сваривания может наглядно объяснить видео урок.

Изъятие и сборка трансформатора из СВЧ печи

В любой микроволновке имеется магнетрон. Он, как было сказано, нуждается в повышенном напряжении. Встроенный трансформатор обладает меньшим количеством витков в первичной обмотке и больше во вторичной, на которой наводится напряжение до 2000 Вольт. При наличии удвоителя это значение увеличивается еще в 2 раза. Это свойство используется при создании точечной сварки своими руками из микроволновки.

Проводить извлечение трансформатора необходимо с аккуратностью. Во избежание повреждения устройства не следует использовать тяжелые инструменты. Для начала удаляется корпус и все крепежные элементы. Трансформирующий элемент вынимается с точки фиксации. В этом устройстве потребуются магнитопровод и первичная обмотка, обладающая более толстым проводом и меньшим числом витков.

Вторичная обмотка в конструкции не нужна и она должна быть удалена. Это можно сделать молотком и зубилом. Как сделать вырубку наверняка учить не стоит. Однако необходимо делать это аккуратно, чтобы не навредить первичной обмотке. Возможно, что во время работы вы отыщете шунтирующие устройства, которые используются в некоторых типах печей. Их также необходимо удалять.

При наличии магнитопровода не на клеевой основе, а на основе сварки, то извлекать из него обмотку удобнее будет стамеской или ножовкой по металлу. Обмотка может быть достаточно плотно посажена в магнитопроводе. В этом случае потребуется высверливание или удаление подручными средствами. Также необходимо выполнять аккуратно во избежание повреждения магнитопровода.

Далее сборка контактной сварки из микроволновки своими руками предполагает создание новой вторичной обмотки. Чтобы ее создать потребуется наличие целого провода, имеющего диаметр не меньше, чем 100 мм2, что соответствует 1 см. Возможно даже применять пучок из проводов, обеспечивающих подходящий диаметр. Когда вы создадите новую обмотку в вашем трансформаторе можно будет создавать силу тока до 1 кА.

Если есть желание собрать дуговую сварку из микроволновки более мощной, то одного трансформирующего элемента может быть не достаточно. В этом случае потребуется совмещать два элемента из двух СВЧ.

Достаточно будет создать два — три витка. При наличии слишком толстой изоляции, можно ее убрать и заменить на более тонкую, например, тканевую. При использовании сразу двух трансформаторов вторичную обмотку необходимо делать общую. Однако в этом случае необходим верно соединять выходы с первичных.

Как соединить два трансформатора

Создавая сварку из микроволновки своими руками из двух трансформаторов возможно добиться значительного увеличения мощности устройства. В этом случае можно добиться повышения до двух раз.

В подобной же пропорции будет увеличиваться сварочный ток. Однако будут иметься существенные потери, так как сопротивление цепи будет также велико. При этом концы вторичной обмотки требуется соединять с электродами.

Если у вас имеются 2 трансформатора, но их напряжения не хватит для того, чтобы сделать сварочник, то можно последовательно соединять их выходные обмотки. Но необходимо равное число витков на каждом элементе. Это также делается в случаях, когда на магнитопроводе не получается намотать необходимого количества витков.

Также, когда собирается подобный аппарат своими руками необходимо контролировать направление витков и их согласование между собой. Иначе возможно создание противофазы и получение практически нулевого итогового напряжения. В качестве эксперимента при определении правильности соединения можно задействовать провода малого сечения.

Создание электродов

Делая точечную сварку из трансформатора от микроволновки требуется создать подходящие электроды. При этом они по диаметру обязаны соответствовать диаметру проводов, с которыми будут соединяться. Для этого подойдут медные прутки, а при небольших мощностях можно применять жало от профессионального паяльника.

Работая, самодельная точечная сварка активно изнашивает электроды. Для корректировки геометрических размеров они нуждаются в постоянной подточке. Соответственно с течением времени их придется заменять.

Чтобы соединить аппарат с электродами необходимо использовать провода как можно короче.
Иначе будут существенные потери мощности. Они также будут иметь место при наличии большого количества соединений.

Чтобы повысить эффективность аппарата, созданного своими силами, можно на проводах, соединяющих электроды, создать медные наконечники. Так можно избежать появляющихся потерь мощности в точках контактирования.

Провода требуется подбирать довольно большого диаметра. Для облегчения пайки можно использовать луженые наконечники. Так как электроды выполняются съемного типа, в точках фиксации с наконечником пайку делать не следует. Естественно, что в этих точках будет происходить окисление и последующие потери мощности. Однако очищать их существенно легче, чем при обжатых наконечниках.

Наконечники фиксируются с электродами простым болтовым соединением. Его необходимо создавать надежным, чтобы не происходило повышение переходного сопротивления, способствующего потере мощности споттера. Целесообразно создать отверстия равного диаметра в обоих деталях.

Соединительные элементы лучше подбирать медные или сплава, который имеет минимальное электрическое сопротивление.

Элементы управления

Собственноручно сделанная контактная сварка не является сложным аппаратом. Однако при создании точечной сварки из микроволновки своими руками требуется предусмотреть органы управления. Главные – выключатель и рычажный элемент, при помощи которого будет создаваться необходимое усилие на электродах и свариваемых заготовок.

От степени нажатия будет зависеть уровень качества создаваемых соединений.
Именно поэтому стоит предусмотреть возможно более длинный рычаг. Также необходимо учитывать то, что сварку из микроволновки нужно надежно устанавливать на рабочую поверхность. Возможно даже стоит ее зафиксировать, например, струбциной.

Повышать прикладываемые усилия возможно с помощью рычагов или рычажно-винтовых механизмов, которыми допускается оснащать свою конструкцию. Целесообразно фиксировать подобный механизм на рычаге. В этом случае он не будет отнимать много времени при операциях с ним. Помимо этого появляется свобода для другой руки, которой возможно удерживать свариваемые элементы.

Немаловажной особенностью является то, что подавать ток к электродам можно лишь в сомкнутом положении. Если это сделать до сжатия, то будет происходить искрение во время соприкосновений с деталью. Это также способствует выгоранию электродов и поломке аппарата.

Выключатель следует устанавливать в цепь первичной обмотки. Если смонтировать его во вторичную, то он будет создавать дополнительное сопротивление, приводящее к свариванию между собой электродных частей. Также следует учесть, что во вторичной обмотке протекает ток значительной величины, который не каждый автомат способен выдержать.

Также сварка из трансформатора микроволновки должна снабжаться элементарной системой охлаждения. Возможно использовать обыкновенный кулер от компьютера. Таким образом можно проводить охлаждение самого трансформатора, электродов и токоведущих элементов. Естественно, что эффективно охлаждать устройство не получится и придется выполнять регулярные перерывы в работе для охлаждения всех деталей.
Самодельный аппарат сваривает детали ничуть не хуже заводских моделей. Поэтому стоит подробнее изучить процесс сборки на видео и попытаться собрать его самостоятельно.

Для питания магнетрона микроволновой печи традиционно применяется выпрямленное высокое напряжение, получаемое из сетевого при помощи повышающего трансформатора, который так и называется «МОТ» (аббревиатура от английского «Microwave Oven Tranformer» — трансформатор микроволновой печи).

На выходе МОТа (а точнее — на его анодной обмотке) переменное напряжение в районе 2200 вольт складывается с напряжением на проходном конденсаторе удвоителя (емкостью 1 мкф), и подается на анод магнетрона уже в форме пульсирующего напряжения частотой 50 Гц, величиной порядка 4000-4500 вольт — этого как раз достаточно , который является весьма мощным электронным прибором. Магнетрон здесь включен параллельно высоковольтному диоду, который служит в качестве клапана в схеме удвоителя напряжения.

Накал магнетрона также обеспечивается МОТом, для этой цели здесь имеется дополнительная вторичная обмотка (накальная), состоящая из 3 витков, и выдающая от 2,5 до 4,6 вольт при токе до 20 ампер. Для каждого магнетрона МОТ подбирается индивидуально, в связи с чем и параметры обмоток МОТов от разных микроволновок будут немного отличаться от модели к модели, в большую или в меньшую сторону. Так или иначе, именно МОТ остается наиболее тяжелым элементом любой микроволновой печи, и именно от него зависит то, какую мощность сможет обеспечить магнетрон в данной микроволновке.

Многие из тех, кому довелось видеть МОТ или даже посчастливилось держать его в руках, наверняка обратили внимание на особенность, заключающуюся в том, что габариты МОТа очень скромны, несмотря на мощность микроволновки, в которой он был установлен.

Например, если исходить из обычных ориентиров касательно габаритной мощности сетевого трансформатора, то окажется, что МОТ имеет в 2 раза меньший по объему , чем следовало бы применить при столь существенной рабочей мощности микроволновки. Это значит, что под своей обычной нагрузкой трансформатор данного вида работает в не совсем обычном режиме.

Давайте же разберемся, что отличает МОТ .

Действительно, трансформатор микроволновки не работает все время на чисто активную нагрузку. Цепь магнетрона для переменного тока является по большому счету нагрузкой емкостной. Именно по этой причине между обмотками трансформатора микроволновки установлены дополнительные конструктивные элементы магнитопровда — шунты.

Благодаря наличию шунтов, рабочий магнитный поток имеет возможность частично замыкаться вне вторичной обмотки, что равноценно включению в рабочую цепь балластного дросселя. По этой причине, именно данный конкретный МОТ, именно с этим конкретным магнетроном в паре будет работать идеально, и не выйдет из строя. Однако работать МОТ будет все равно на пределе своих возможностей, хотя и не влетая в опасное насыщение. Статистика свидетельствует, что чаще всего из строя выходят магнетроны, но не МОТы.

Любители катушек на искровом промежутке часто используют МОТы в качестве высоковольтных сетевых трансформаторов. Для этого несколько МОТов соединяют анодными обмотками последовательно, а первичные обмотки включают параллельно. Часто для получения большей мощности от МОТов, тесластроители выбивают из МОТов шунты, и даже погружают трансформаторы в масло.

Конечно, и без шунтов МОТ способен работать даже на мощную активную нагрузку, но такая работа продлится не более нескольких минут, и сильный перегрев не заставит себя долго ждать. Поэтому, если МОТ используется не по прямому назначению, да еще и без шунтов, — имеет смысл применять принудительное его охлаждение.

Внимание! Напряжение вторичной обмотки МОТа смертельно опасно и работать с ним нужно предельно аккуратно.

Наверное, каждый любитель авто или человек, у кого любимым хобби является ремонт чего-либо, мечтает об отличном сварочном аппарате. На рынке можно найти множество различных моделей сварочного прибора, но не каждому он будет по карману. Но если есть желание, то, что делать? Если дома имеется сломанная микроволновка, то не стоит ее сразу выбрасывать. Необходимы лишь время и силы, чтобы создать из поломанной детали функционирующий сварочный аппарат.

Аппарат точечной сварки

В данной статье будет обсуждаться, что представляет собой трансформатор от микроволновки, и его применение.

Трансформатор

В микроволновой печи находится трансформатор, который очень пригодится для создания устройства для сварки. Эта важная деталь состоит из двух обыкновенных катушек из медного провода, который намотан на сердечник. Есть первичная и вторичная обмотки. Катушки с обмоткой обладают разным количеством проволочных витков. Это необходимо для того, чтобы во время подключения к первичной обмотке было напряжение, а внутри второй появлялся ток из-за индукции, который имеет более маленькое напряжение. Сила тока должна возрастать.

Извлечение трансформатора

Извлечение

Для самодельного устройства для сварки используется трансформатор, который обладает средней мощностью 750 Вт. C использованием такого прибора можно проводить соединение металлических листов толщиной до одного миллиметра. Это электромагнитное устройство относится к повышающим устройствам. Чтобы обеспечить питание магнетрона, он способен вырабатывать напряжение, которое равняется 4000 В.

Мощный электронный прибор (магнетрон), который имеет абсолютно любая микроволновая печь, для нормального функционирования просит высокое напряжение. Поэтому трансформатор, который подключен к магнетрону, обладает на первой обмотке меньшим количеством витков. На вторичной обмотке витков больше, здесь создается напряжение, равное 2000 В. Но потом напряжение увеличивается в два раза, благодаря применению специально предназначенного удвоителя. Поэтому проводить измерения напряжения не имеет какого-либо смысла.

Производить извлечение трансформатора из микроволновой печи нужно осторожно и аккуратно. Использовать молоток или какие-либо другие тяжелые предметы не следует. Сначала необходимо открутить основу этого кухонного аппарата, после чего надо убрать все крепления. После этого проводится аккуратное извлечение трансформатора с места, где он установлен. Из «внутренностей» сверхвысокочастотной печи (СВЧ) вам пригодятся магнитопровод, первичная обмотка. Первичная обмотка обладает проводом большой толщины и меньшим числом витков.

Вторичная обмотка не нужна, поэтому ее демонтируют. Эту процедуру можно провести при помощи молотка или зубила. Следует действовать предельно аккуратно, иначе можно нанести повреждения первичной обмотке. Если во время данной процедуры обнаружится, что в трансформаторе имеются шунты, которые являются ограничением для силы тока, от них следует избавиться.

Если магнитопровод – это не клееная конструкция, а сварная, то устранение вторичной обмотки необходимо производить с использованием столярного инструмента (стамеска).

Использование стамески

Заменой стамески может быть обыкновенная ножовка. В том случае, если обмотка является плотно набитой в окно магнитного провода, то следует разрезать провода, а затем провести ее извлечение, высверлив ее. В течение работы надо соблюдать аккуратность, иначе магнитопровод можно деформировать.

После окончания демонтирования надо произвести намотку новой вторичной обмотки. Для этого процесса пригодится провод, который обладает диаметром один сантиметр. Если провода с данным диаметром нет, то его надо приобрести. Не следует заморачиваться на том, что провод должен быть многожильным, можно применить пучок, состоящий из отдельных проводников. Главное, чтобы был подходящий диаметр. По окончанию монтирования вторичной обмотки обновленный трансформатор сможет делать выработку силы тока, которая будет равняться 1 кА.

Если нужно сделать сварочное устройство с большей мощностью, то использования одного электромагнитного прибора вряд ли будет достаточно. Придется применить два устройства.

Особенности апгрейда трансформатора

Для того чтобы создать вторичную обмотку, требуется выполнить намотку двух или трех витков на сердечник. Это поможет получить выходное напряжение, которое будет равняться 2 В. И даст 0,8 кА силы кратковременного тока. Данных показателей хватает для полноценного функционирования прибора точечной сварки.

Из-за намотки данного числа витков могут возникнуть проблемы, если провод обладает толстым изоляционным слоем. Устранить ее достаточно легко. Надо произвести снятие стандартной изоляции, после чего обмотать провод изолентой. Изолента должна состоять из хлопчатобумажной ткани.

Положение новой вторичной обмотки

Провод, который используется для вторичной обмотки, должен обладать минимально возможной длиной. Это не позволит сделаться его сопротивлению больше, следовательно, сила тока не станет меньше.

Если вам нужно проводить сварку металлических листов, которые имеют толщину до пяти миллиметров, то для этих целей требуется устройство, обладающее гораздо большей мощностью. Чтобы создать такой агрегат, надо соединить в одну цепь целых два электромагнитных устройства. Чтобы это сделать, нужно строго придерживаться правил. Если будет неверно выполнено подключение выводов первичных и вторичных обмоток, возникнет проблема в виде короткого замыкания. Для того чтобы проверить, правильно ли сделано соединение, нужно воспользоваться измерительным аппаратом напряжения.

После верного соединения обмоток двух электромагнитных устройств, нужно узнать показатель силы тока. Чаще всего, для трансформаторов, предназначающихся для аппаратов точечной сварки, которые запланированы для применения дома, делают ограничения силы тока. Она не превышает 2 кА. В том случае, если показатель будет превышать данное значение, то будут происходить перебои в функционировании электросети. Следует воспользоваться амперметром.

Допустим, есть два одинаковых трансформатора, имеющих следующие параметры:

• Значение мощности – 500 Вт;
• показатель входного напряжения – 220 В;
• показатель выходного напряжения – 2 В;
• показатель силы тока – 250 А.

Если провести правильное соединение, то получится удвоенный показатель силы тока, то есть 0,5 кА.

Также произойдет увеличение кратковременного тока. Но при создании кратковременного тока, можно будет увидеть потери. Это является следствием огромного сопротивления электроцепи. Нужно провести соединение обоих концов вторичной обмотки с электродами агрегата, который предназначается для точечной сварки.

Первая схема

Бывает так, что при наличии двух трансформаторов большой мощностью выходного напряжения не совсем достаточно для создания аппарата. В данной ситуации надо произвести соединение их вторичных обмоток. Они должны обладать одинаковым числом витков.

Во время их соединения необходимо наблюдать за тем, чтобы направленность витков была согласованной. Если данное условие не будет выполнено, то создастся протифаза, а значение выходного напряжение будет равняться практически нулю.

Вторая схема

Определение одноименных выводов

Возможно, что выводы обмоток электромагнитных приборов, которые должны быть объединены, не имеют маркировки. Поэтому нужно определить одноименные. Первичные и вторичные обмотки нужно соединить последовательно. После этого на вход подается напряжение, к выходу надо осуществить подключение измерительный прибор переменного напряжения.

Измеритель может проявлять себя с разных сторон, это зависит от того, какое направление подключения.

Измерительный аппарат может регистрировать следующее:

• Показать напряжение.
• Не регистрировать напряжения в цепи.

Если прибор для измерения дает показания, это означает то, что в цепи есть разноименные выводы. Это соединение было выполнено неверно, поэтому здесь можно наблюдать следующие явления:

• Значение напряжения, которое подается на вход первичных обмоток, становится меньше наполовину.
• На вторичных показатель становится больше

Поэтому измеритель покажет суммарное напряжение, которое равняется удвоенному показателю входного.

Выводы трансформаторов

Если аппарат для измерения регистрирует нулевое значение, это говорит о том, что напряжения, которые выходят из вторичных обмоток, являются равными, но обладают различными знаками. Они являются компенсацией друг друга. Одна пара обмоток точно соединена одноименными выводами.

Поэтому при верном соединении необходимо ориентироваться на вольтметр и его показатели.

Электроды

Установка электродов

При выборе электродов необходимо обратить свое внимание на диаметр, который должен соответствовать диаметру провода, потому что электроды будут соединены с этим проводом. Для этого можно воспользоваться прутками из меди. Если создается аппарат небольшой мощности, то можно использовать жала от паяльников.

Во время работы электроды сильно изнашиваются. Поэтому их надо регулярно подтачивать. Конечно, со временем их нужно будет заменить.

Итак, провод необходимо присоединить к электроду, делается это при помощи наконечника из меди. Наконечник соединен с помощью пайки.

Совмещение наконечника и электрода проводится с помощью болтового соединения. Это соединение должно отличаться надежностью, потому что при увеличении сопротивления в участке ненадежного контакта приведет к тому, что аппарат потеряет свою мощность. Чтобы избежать этой проблемы, необходимо сделать отверстие в электроде и наконечнике. Эти отверстия должны обладать одинаковым диаметром.

Болты лучше выбирать медные, потому что они имеют минимальное электрическое сопротивление.

Монтирование корпуса

Корпус может выполнен из дерева. Задняя часть панели должна быть оборудована выключателем и проводом питания. Для этих элементов необходимо сделать отверстия.

После этого проводятся шлифовка, грунтовка и покраска. После чего – сборка. Потом понадобятся 2 провода из меди, которые нужно отрезать. Длина проводов должна составлять два с половиной сантиметра. Медные провода – это электроды. Далее проводится монтирование выключателя. Затем закрепляется трансформатора на дерево. Это крепление производится при помощи обыкновенных саморезов. Для обеспечения безопасности и удобства необходимо смонтировать микрик. Это кнопка закрепляется к верхнему рычагу. Не забудьте провести изоляцию соединений.

Создать агрегат для точечной сварки, имеющей в своем составе трансформатор от старой микроволновой печи, достаточно легко. Главное – соблюдать определенные правила и нюансы, и все получится.

Если микроволновая печь сильно гудит, издает сладковатый запах горелой обмотки, не греет. Все эти признаки говорят о том что возможно неисправен высоковольтный (повышающий) трансформатор.
В таком случае его необходимо проверить и при необходимости провести ремонт микроволновки .

В этой статье мы произведем диагностику высоковольтного трансформатора микроволновой печи а также рассмотрим причины выхода из строя этого компонента.

Внимание!
Микроволновая печь способна поразить вас электрическим током
(напряжение до 5 киловольт) даже если она отключена от сети

Мы настоятельно рекомендуем обращаться за помощью к специалистам если вы не уверены в своих знаниях относительно мер техники безопасности при работе с электроприборами.

Трансформаторы в микроволновых печах могут отличатся: конфигурацией крепления к шасси, размерами, мощностью, классом, напряжением на выходе и сопротивлением обмоток.

Выходу из строя этого компонента могут способствовать скачки напряжения сети 220В, большая нагрузка, короткое замыкание проходного конденсатора магнетрона, брак производства.

Схема высоковольтного трансформатора СВЧ печи

Итак приступим.

Берем микроволновую печь с подозрением на неисправность трансформатора (печь сильно гудит, дымит, не нагревает продукты).

Откручиваем винты, снимаем кожух.

Обнаруживаем высоковольтный трансформатор.

Важно помнить что высоковольтный конденсатор в СВЧ печке может держать около 4000 Вольт на протяжении нескольких минут, а если в нем оборван резистор на 10 Мом, (который служит для разрядки) то опасный заряд может держаться на протяжении довольно длительного времени. По этому перед началом проверки конденсатор желательно разрядить, например отверткой на корпус либо замкнув контакты между собой пассатижами.

Добрались до трансформатора, будем проверять, для этого нам понадобится мультиметр и пассатижи.

Итак, проверяем первичную обмотку.
Аккуратно снимаем клеммы с выводов первичной обмотки трансформатора.

Ставим предел измерений на мультиметре 200 Ом.

Производим измерения.
Сопротивление обмотки как правило варьируется от 2 Ом до 4.5 Ом (зависит от класса трансформатора и от сечения провода обмотки). Если меньше двух или больше четырех с половиной Ом скорее всего проблема в первичной обмотке. Также при измерениях не стоит забывать про погрешность мультиметра. Для того чтобы узнать погрешность замкните щупы мультиметра на несколько секунд на пределе 200 Ом.

В нашем случае с первичной обмоткой все в порядке.

Переходим к следующей фазе измерений.
Меряем вторичную обмотку, предел прибора 2 кОм

Снимаем клеммы с одного вывода вторичной обмотки, вторым выводом является корпус трансформатора (так как корпус соединен болтами с шасси микроволновки, то можно звонить на корпус печи). Сопротивление вторичной обмотки может варьироваться от 140 Ом до 350 Ом (опять таки как говорилось ранее это зависит от класса и сечения обмотки) если показания превышают 350 Ом или же менее 140 Ом это говорит о том что скорее всего присутствует межвитковое замыкание вторичной обмотки.

Теперь проверим накальную обмотку, предел измерений 200 Ом.
Отсоединяем клеммы от магнетрона, и замеряем прибором выводы. Сопротивление накальной обмотки колеблется от 3.5 до 8 Ом.

Бывает так что прибор показывает сопротивление всех обмоток в пределах нормы а трансформатор все равно работает плохо, это происходит в том случае когда обмотка подгорела лишь слегка и проявляет себя только при нагрузке, в таком случае лучше всего подкинуть заведомо исправный высоковольтный трансформатор.

Также следует проверить поступает ли на трансформатор 220 вольт.
Для этого необходимо подсоединить мультиметр к клеммам которые подходят на первичную обмотку высоковольтного трансформатора включить микроволновку в сеть 220В и запустить программу подогрева микроволнами.

Удачи в ремонте!

Если вы не уверенны в своих познаниях в области электротехники, можете обратиться к нам чтобы вызвать мастера по ремонту микроволновок в Киеве. Приемлемые цены и качество гарантируем.

Как проверить трансформатор в микроволновке

Стандартное напряжение бытовой сети не всегда подходит для корректной работы некоторых узлов техники. Например, магнетрону для создания СВЧ-излучения нужно два разных параметра. И они оба далеки от первоисточника. Поэтому для таких случаев в схему подобных приборов непременно включен трансформатор. А когда нужно найти причину отказа работы прибора, то в алгоритм поиска обязательно входит проверка трансформатора микроволновки.

Принцип работы микроволновки и ее устройство

Облучая различные предметы сантиметровыми волнами, учеными была выявлена одна интересная особенность: при частоте в 2,45 ГГц лучи способны расшатывать микрочастицы воды, что сопровождается выделением значительного количества тепла. А так как продукты питания содержат большое количество жидкости, то это специфическое свойство стали использовать для разогрева и приготовления пищи.

Создает такое магнитное поле особая вакуумная лампа – магнетрон. Чтобы защитить человеческий организм, на 80% состоящий из воды, этот излучатель спрятали в металлический контейнер, материал и конструкция которого не пропускают наружу волны, способные за очень короткое время довести любую жидкость до температуры кипения. Изоляция магнитного поля в узком пространстве позволила только увеличить продуктивность такого прибора. Ведь тепло перестало рассеиваться, а начало только накапливаться, ускоряя процесс разогрева. Для более равномерного воздействия волн на продукт внутри был установлен вращающийся вокруг своей оси столик.

Камера микроволновки оснащена стеклянной дверцей, чтобы можно было наблюдать за процессом приготовления блюда. Стекло покрыто материалом, отражающим излучение. А для отвода пара и излишка тепла предусмотрены отверстия, не пропускающие наружу сверхвысокочастотные волны.

Предназначение и функции трансформатора в СВЧ-печи

Чтобы магнетрон смог сгенерировать свое излучение, ему нужно напряжение в 2 000 вольт, тогда как бытовая электросеть обеспечивает только 220 вольт. Поэтому для получения нужной величины используется высоковольтный трансформатор. Это устройство имеет одну первичную обмотку, на которую подается переменное напряжение в 220V, и две вторичных. Одна из них питает накальную обмотку электронной лампы преобразованным переменным напряжением в 3,15V. Такой накал нужен для начала эмиссии электронов. На высоковольтной обмотке создается постоянное напряжение в 4kV. Им запитуется анод магнетрона, чтобы сгенерированные электроны начали свое движение.

Важно! У технически неисправной микроволновой печи возможен пробой электрическим током под напряжением до 5 000 вольт.

Так как в разных моделях микроволновок используются различные вакуумные лампы, то и трансформаторы могут отличаться по:

• мощности;
• габаритам;
• способу крепления;
• напряжению на вторичных обмотках;
• сечению провода;
• числу витков катушки.

Катушка с высоковольтной обмоткой замыкается на корпус, как и один из выводов излучателя.

Трансформатор в электросхеме

Простейшая схема с участием высоковольтного трансформатора содержит в себе:

• магнетрон;
• диод;
• сетевой фильтр;
• высоковольтный конденсатор;
• выключатели для блокировки дверцы;
• предохранитель;
• электромоторы для вентиляции и вращения поддона;
• модуль управления;
• лампу для подсветки.

Запуск печи, который возможен только при закрытой двери, включает движение поддона и охлаждающий магнетрон вентилятор. В случае, если температура лампы достигнет более 105°С, то сработает термостат, который отключит подачу напряжения на первичную обмотку трансформатора.

В дорогих моделях схемы дополнительно комплектуются блоками с программным управлением, ЖК-дисплеями, диссекторами, грилями и пароварками. А высоковольтный трансформатор заменяют сложным импульсным блоком, что облегчает вес всей конструкции.

Признаки и причины неисправности трансформатора

Возникновение проблем в трансформаторе можно определить по следующим признакам:

• видно задымление и явно чувствуется запах горелой изоляции;
• при работе микроволновка издает повышенный шум;
• продукты не разогреваются.

Во многих случаях неисправности вызваны скачками напряжения в сети: может произойти обрыв провода, или случиться короткое замыкание. Без проверки можно обойтись в том случае, когда явно видны следы оплавленности и пахнет горелым. Тогда требуется замена трансформатора.

Совет! Преимущественно из-за перепадов в сети страдают катушки обмоток. Именно там следует искать причины неполадок.

Стальные пластины, из которых состоит каркас преобразователя, должны быть склеены между собой. Если происходит расслоение, то трансформатор при работе начинает громко шуметь. При таком положении вещей нужно купить новый прибор с аналогичными мощностными характеристиками и заменить неисправный.

Проверка работоспособности устройства

Проверить высоковольтный трансформатор необходимо, если без видимых причин микроволновка перестала выполнять функции разогрева. Или греет, но неудовлетворительно. Для этого придется вооружиться мультиметром и освежить в памяти правила техники безопасности при работе с электрооборудованием.

Правила безопасности

Собираясь проверять такое небезопасное устройство, как трансформатор, следует помимо тестера подготовить набор необходимых инструментов. Дополнительно понадобятся отвертки с разными наконечниками, плоскогубцы и омметр.

Важно! Все приспособления для работы с трансформатором должны иметь ручки с надежной изоляцией.

Порядок выполнения работ такой:

• отключить печь от сети;
• разобрать устройство, начиная со снятия кожуха, для чего следует открутить на нем все винты;
• обязательно разрядить конденсатор посредством простого замыкания его контактов, для чего можно воспользоваться пассатижами;
• снять клеммы с трансформатора и произвести проверку катушек;
• продолжить поиск неисправностей в других местах, если проверка катушек не выявила проблемы;
• заменить трансформатор, если обнаружены обрывы и короткие замыкания;
• выполнить обратный монтаж и проверить работоспособность печи.

Если после всех вышеописанных манипуляций микроволновая печь по-прежнему не выполняет свои функции, то необходимо сделать проверку под напряжением.

Способы проверки

Возможность и целесообразность применения одного из вариантов проверки мастер определяет самостоятельно, исходя из своей квалификации в данной области. Руководствоваться при этом стоит здравым смыслом. И если есть хоть малейшая доля сомнений в собственных силах, то работу нужно доверить профессионалу.

1. Безопасная проверка
   Исследуют демонтированный трансформатор предварительно настроенным тестером:

   Обмотка	Тестер выставлен		Обрыв
   	200 Ом	2 000 Ом
   Первичная	2 – 4,5 Ом	—	1
   Накальная	3,5 – 8 Ом	—	1
   Высоковольтная	—	140 – 350 Ом	1

   Показания, соответствующие единице, определяют обрыв в катушке. А значения, отличающиеся от табличных, указывают на возможное короткое замыкание.

   Совет! Замкнув щупы тестера между собой, можно получить показание собственной погрешности прибора. Это значение нужно прибавлять к табличным для более точных результатов.

2. Проверка под напряжением
   В этом случае при снятом кожухе печи проверяются показания вторичных обмоток. Микроволновка должна быть включена в розетку, а нормальные показания должны соответствовать паспортным, которые приведены ниже в таблице.

   Накальная катушка	3 V
   Высоковольтная	2 000 V

   Важно! Данная операция относится к разряду опасных, поэтому ее проведение без надобности нежелательно.

   Для диагностики по этой методике потребуется мультиметр, способный измерять переменное напряжение в 2 000 вольт и более.

3. Обратный способ
   Можно сделать проверку более безопасным способом. Если напряжение в 220 V подать на вторичную обмотку, то при проверке первичной прибор должен показать значение в пределах 24 вольт. Такой способ называется методом обратной трансформации, и его средний коэффициент равен 9,1. Можно использовать блок питания на 12 вольт, подключив его к первичной обмотке. И тогда на вторичной должны быть показания в 109 V.

   Повышение температуры трансформатора при пассивном включении в сеть указывает на замыкание в катушках. Но если нагрев происходит только при работе излучателя, то причину надо искать в другом месте.

Меры предосторожности

Чтобы избежать опасности поражения электрическим током, необходимо соблюдать простые правила при диагностике и ремонте микроволновки.

1. Ни под каким предлогом не прикасаться к внутренностям прибора, находящимся под напряжением.
2. Касание высоковольтных частей возможно только при полном отключении устройства от сети и после разрядки конденсатора.
3. В наборе мультиметра присутствуют щупы-крокодилы, имеющие хорошую изоляцию. Все подключения необходимо проводить только при помощи таких приспособлений.

Никогда не следует забывать о накопленном напряжении в конденсаторе. Предусмотренный производителями резистор для разряда прибора может быть неисправным или вовсе отсутствовать. Если замкнуть выводы вакуумной лампы на корпус, можно обезопасить себя от удара электрическим током. Такие предосторожности помогут избежать травмы, а в некоторых случаях и летального исхода любителям ремонта своими руками.

Статистика показывает, что самый большой процент поломок из-за проблем с трансформатором встречается у брендов LG, Daewoo и Samsung. Однако есть предположение, что статистические данные столь велики из-за популярности этих марок, то есть — большего количества продаж по сравнению с другими брендами. Согласно мнению экспертов, причины неисправности трансформатора следует искать в частых перепадах напряжения в нашей бытовой сети.

Популярные микроволновые печи по мнению покупателей

Микроволновая печь Samsung ME88SUG на Яндекс Маркете

Микроволновая печь Horizont 20MW700-1378AAW на Яндекс Маркете

Микроволновая печь BBK 20MWS-726S/W на Яндекс Маркете

Микроволновая печь Samsung GE88SUT на Яндекс Маркете

Микроволновая печь Bosch BFL524MS0 на Яндекс Маркете

Сварочный аппарат из микроволновки своими руками: использование трансформатора СВЧ

В своем доме часто возникает потребность в использовании сварочного аппарата. Покупка готового агрегата заметно скажется на семейном бюджете. Выход из положения можно найти, сделав своими руками сварочный аппарат из старой микроволновки.

Финансовые затраты минимальные, а возможности вполне достаточные для решения домашних проблем. Главное, чтобы трансформатор СВЧ-печи был в рабочем состоянии. Именно этот блок микроволновки сможет обеспечить стабильную подачу электроэнергии для сварки металлических деталей.

Извлечение трансформатора

Ненужная микроволновая печь легко найдется у друзей, соседей, среди собственного старого хлама. Наш народ привык хранить на всякий случай бывшее в употреблении оборудование, чтобы соорудить из него что-то своими руками.

Достаточно небольшой СВЧ-печки. В большинстве случаев хватит мощности, равной 800-650 Вт. Если значения мощности микроволновки будет выше, возможности сварочного аппарата увеличатся.

Трансформатор имеет две различные обмотки. Одна является первичной, имеет большее количество витков, используется при подключении к централизованной сети снабжения электричеством.

Другая обмотка – вторичная – имеет меньше витков. Для изготовления сварочного аппарата своими руками она не нужна. Задача умельца состоит в ее аккуратном изъятии из трансформатора микроволновки.

Чтобы не повредить первичную обмотку, которая расположена очень близко к вторичной, можно между ними проложить и зафиксировать металлическую пластину, линейку.

После этого ненужную часть можно спилить ножовкой, не опасаясь повредить витки первичной обмотки. Можно очень осторожно отсечь все ненужное зубилом. Тщательно выверяйте усилия своих рук, чтобы не повредить блоки микроволновки, которые нужно сохранить для сварочного аппарата.

Следует повторить процедуру с другой стороны, аккуратно удалив накальную обмотку. После спиливания, из корпуса трансформатора нужно вытащить все провода вторичной обмотки до полного освобождения обеих ниш. Упрощает очистку трансформатора микроволновки высверливание всего лишнего дрелью.

Иногда обмотки расположены друг к другу очень близко. Аккуратно удалить их можно только разобрав сердечник, а потом заново склеив своими руками.

Новая обмотка

В получившихся нишах делают новую вторичную обмотку из эмалированного или медного провода большого диаметра. Минимальный размер сечения должен составлять 1 см.

Провода могут быть не цельными, а многожильными. Важный показатель для сварочного аппарата из микроволновки – это суммарный диаметр проводов. Укладывать их нужно плотно, не оставляя зазоров.

Точный размер сечения и требуемое количество витков можно вычислить по специальным таблицам или с помощью он-лайн калькуляторов, ориентируясь на размеры сердечника и необходимую мощность на выходе. Некоторые умельцы подбирают провод для сварочного аппарата опытным путем. На концах обмотки следует хорошо закрепить наконечники.

Трансформатор, изъятый из микроволновки, для использования в новом качестве готов. Он сможет поставлять ток, сила которого достигает 1000 А, что вполне достаточно для домашнего агрегата. Главная часть для контактной сварки сделана своими руками из старой микроволновки.

Если нужен более мощный сварочный аппарат, придется переделать два трансформатора. Подключение двух трансформирующих блоков выполняется последовательно.

Важно соединить одноименные обмотки, иначе произойдет замыкание. Правильность действия проверяется по маркировкам или с помощью вольтметра. Когда подключены оба трансформатора из микроволновок, следует проверить силу тока.

Она не должна превышать 2000 А. Большие значения станут причиной перегрузки домашней электросети, и сварочный аппарат либо вообще не будет работать, либо будет прожигать металл.

Изготовление корпуса

Вариантов изготовления корпуса для сварочного аппарата есть несколько. Некоторые мастера делают корпус из дерева. Однако, удобнее всего пользоваться сваркой из трансформатора от микроволновки, если разместить аппарат в корпусе от системного блока компьютера. Найти старый «системник» несложно. Они тоже накапливаются у многих дома при замене устаревшей техники на новые модели

На фрагмент корпуса с вентилирующими отверстиями снизу прикручиваются ножки. Можно взять опорные ножки от ненужного видеомагнитофона, проигрывателя, любой другой техники.

В боковой части корпуса сварочного аппарата следует вырезать окошко, закрыть его диэлектрической пластинкой из любого термостойкого изолирующего материала. В связи с тем, что клеммы на пластине будут нагреваться, следует исключить расплавление пластины.

Использование корпуса от компьютера удобно по нескольким причинам:

• у него присутствует кнопка включения и выключения;
• на корпусе есть готовое гнездо для подключения в сеть, к которому осталось только подсоединить переделанный трансформатор из микроволновки;
• ячейки для вентиляции обеспечивают эффективное охлаждение содержимого корпуса. Вентилятор можно также взять из старого ПК;
• конструкция имеет достойный внешний вид.

На термоизолирующей пластине имеет смысл установить светодиодную индикацию. Это поможет легко заметить состояние сварочного аппарата.

Выбор электродов

Для правильного выбора электродов контактной сварки полезно посмотреть ГОСТы, в которых оговорены все требуемые параметры. Удобный доступ к месту будущего шва обеспечивают электроды прямой формы. Диаметр медных прутьев не может быть меньше диаметра рабочих проводов.

Соединение лучше сделать спаиванием. Это уменьшит вероятность окисления при работе. В связи с тем, что электроды неизбежно расходуются при сваривании, их нужно своевременно затачивать.

В идеальном состоянии электродные концы должны иметь форму отточенного карандаша. Результат работы на аппарате из микроволновки после наработки некоторого опыта будет неотличим от заводской контактной сварки.

Важные дополнительные устройства

Для получения хорошего шва процессом следует умело управлять. Система включения сварочного аппарата может быть использована от старого системного блока.

Для удобства при работе потребуются хорошие рычаги оптимальной длины, которые помогут удерживать деталь и прижать ее. Нетрудно смонтировать самому рычажный механизм на винтах.

Если он будет размещен на самом рычаге, у мастера появится возможность дополнительных манипуляций, освободится вторая рука при работе со сварочным аппаратом.

Для домашней сварки достаточны не очень большие прижимные усилия. Для толстой листовой стали сварочный аппарат, сделанный своими руками, не подойдет по многим причинам. В частности, возможностей трансформаторов из микроволновки для этого не хватит.

Если нужно провести сварку в нескольких точках, вполне достаточно рычага, имеющего длину около 60 см. Это позволит сэкономить физическую нагрузку мастера. Давление на рабочую точку будет в 10 раз больше, чем сила прилагаемая сварщиком.

Для обеспечения статичного положения аппарата из микроволновки, нужно с помощью струбцин накрепко зафиксировать его на рабочей поверхности.

Хорошее сваривание происходит при контакте электродов с рабочей деталью строго определенное время, которое можно при наличии опыта определить зрительно. Если на опыт полагаться не приходится, имеет смысл смонтировать специальное реле.

Во время всего периода работы сварочный аппарат, сделанный из микроволновки, должен хорошо охлаждаться одним или несколькими вентиляторами. Помимо этого всегда полезно делать паузы в работе, позволяющие охладиться оборудованию и отдохнуть мастеру.

Как разобрать трансформатор от микроволновки

Всем доброго времени суток! И так начну. Как то видел на просторах интернета точечную сварку из трансформатора микроволновки и решил сделать и себе. Разобрал микроволновку, достал трансформатор с сетевым фильтром микроволновки. Дальше Распилил по сварным швам трансформатор для удобства демонтажа старой вторичной обмотки и намотки новой!

Первичную обмотку я оставил родную, а вторичную намотал проводом КГ-35 квадратов меди, на намотку ушел 1 метр, но чтоб выводы были по длиннее советую брать 2 метра провода. Намотал 3 витка без1/4 витка.

Да, еще между обмотками трансформатора стаял шунты из того-же трансформаторного железа, нужны они для ограничения тока магнитрона печки, чтоб он не пошел в разнос, я их для сварки убрал!

Сварил обратно трансформатор. Варил его сжав в тисках и сначала точечно прихватив все углы и стороны, а потом варил по одному шву давая остыть трансформатору, чтоб не погорела проводка его! Дальше из той же микроволновки сделал корпус для будущего аппарата. Потом пошла сборка: сетевой провод остался от микроволновки, потом сетевой фильтр, автомат на 25А — можно и на 16А но у меня был только на 25А. Купил наконечники 35/10 — 35 это под квадрат провода, а 10 это отверстие под болт на 10. Залудил кончики проводов и залудил наконечники, лудил в тигеле с припоем, а перед этим протравив в ортофосфорной кислоте. Далее спаял наконечники с проводниками и завершил сборку аппарата.

Далее было испытание: включил, замерил выходное напряжение, оно было равно 2.5 вольта, Протекающий ток на вторичной обмотке, под нагрузкой замерить было не чем так как токовые клещи уехали на поверку. Для эффектного испытания перед своими сотрудниками на работе брал гвозди 150-250 или проволоку 6мм. Во время испытания контролировал нагрев вторичной катушки, во избежание ее перегрева и выхода ее из строя. В общем 6мм проволоки перегорает за 6-8 сек, а после каждого (выпендривания) температура на трансформаторе поднимается на 8-10 градусов. Думаю поставить еще электронный термометр для контроля нагрева или термо защиту.

Для использования аппарата для точечной сварки, будут сделаны медные электроды, аппаратом варил даже скрутки медных проводов, правда медно-графитовый электрод очень сильно нагревается и его нужно менять на стальной. Так же аппаратом можно разогреть заржавевшие болты и гайки, а потом после остывания их выкрутить.

Кому не сложно спасибо за репост, может кому еще пригодится тема!
Всем супер драйва и хорошего настроения!

Смотрите также

Комментарии 134

Померь сколько ом первичка у тебя? У меня 3,2 ом. Вначале работало, а теперь почему- то не работает и гудеть стало тихо при сварке. Наверно накрылась первичка, предполагаю.

Почему нет не слова про схему подключения первички?

Доброго времени суток.
Решил собрать данный апарат и вот, взял два транса, срезал не разбирая намотал 50ый провод и… И все, трансы гудят, померял мультиметром на холостом ходу, а тока нет.
Прочитал тут что на холостом его и не будет, ну думаю, хорошо, взял лампу от машины присоединил, загорелась, потом электрод и на клеммы его положил, начал он как гвоздь у всех нагреваться.
Я радостный выключил и начал ваять корпус, все присоединил, включаю, а трансы гудят, а «гвоздь » не плавят, лампу присоединяю и нечего не происходит.
Самый прикол в том что, в начале как только намотал провод на один транс и замерял на «холостом ходу»мультиметром, показало 1,5вольт?!
Подмотал на второй, замерял 0вольт?!
Размотал, подумал может что то не так намотал, снова подмотал второй, показало на холостом 3 вольта?!
Радостный уехал домой, приезжаю на утро в гараж, подключаю иии…опять 0 вольт?!
После,2часов раздумий залажу в интернет, потом сюда, пернматываю снова, иии дальше выше мною описанные операции с электродом- все работает.
Вот пишу сейчас, т.к. он снова трансы
гудят а не работают, друг о друга клеммой чиркаешь и он мааааленькую искорку выдаёт, но лампу не зажигает и гвозь не плавит.
Вот такие чудеса, не знаю что и делать.
P.s. видел я этот маленький проводок » землю»каторый приклепан был к телу транса я его оборвал при разборке.
Как я понял этот провод был со вторички каторую срезал и он же ненужен вроде? Или я не прав

Этот маленький провод что оборвали с корпуса транса присоедените назад это с первички и будет вам счастье, обязательно на корпус подайте ноль или заземление

Я так понял, взять с любой клемы первички и кинуть на корпус?

нет. используйте провод питания с заземлением и провод заземления присоедените на корпус транса, чтоб случайно фазу не подать на корпус, да и на трансе присоедените проводок что к корпусу шел

Вообщем я ненашел куда этот провод прикрутить, взял первый транс так же без проводка и как нестранно выдовал на холостых 1.5 Вольта, спомащью машинного масла и ловкости рук, без разбора транса, внедрил третий виток 50провода, подсоедин л питание и вуаля, шайбы стал приваривать.
Так и до сихпор загадка, как один транс работает без этого проводка а второй так и не мог выйти на рабочие параметры, хотя оба гудели и иногда(описал ранее) выдавали 3вольта.
Вообщем итог, цель достигнута, но сути так и не разобрав где собака зарыта. Позже в БЖ выложу у себя весь процесс.

Надо поменять провода первичной обмотки местами на ОДНОМ из трансформаторов.

Доброго времени суток.
Решил собрать данный апарат и вот, взял два транса, срезал не разбирая намотал 50ый провод и… И все, трансы гудят, померял мультиметром на холостом ходу, а тока нет.
Прочитал тут что на холостом его и не будет, ну думаю, хорошо, взял лампу от машины присоединил, загорелась, потом электрод и на клеммы его положил, начал он как гвоздь у всех нагреваться.
Я радостный выключил и начал ваять корпус, все присоединил, включаю, а трансы гудят, а «гвоздь » не плавят, лампу присоединяю и нечего не происходит.
Самый прикол в том что, в начале как только намотал провод на один транс и замерял на «холостом ходу»мультиметром, показало 1,5вольт?!
Подмотал на второй, замерял 0вольт?!
Размотал, подумал может что то не так намотал, снова подмотал второй, показало на холостом 3 вольта?!
Радостный уехал домой, приезжаю на утро в гараж, подключаю иии…опять 0 вольт?!
После,2часов раздумий залажу в интернет, потом сюда, пернматываю снова, иии дальше выше мною описанные операции с электродом- все работает.
Вот пишу сейчас, т.к. он снова трансы
гудят а не работают, друг о друга клеммой чиркаешь и он мааааленькую искорку выдаёт, но лампу не зажигает и гвозь не плавит.
Вот такие чудеса, не знаю что и делать.
P.s. видел я этот маленький проводок » землю»каторый приклепан был к телу транса я его оборвал при разборке.
Как я понял этот провод был со вторички каторую срезал и он же ненужен вроде? Или я не прав

Поменяй на первичке одного из транса клеммы местами

отлично!))
хочу сделать такую штуку для отворачивания закоревших болтов в авто, нагревая их таким прибором
есь пару вопросов
витков толстого провода нужно брать больше или меньше и что меняется при этом?
опасно ли такое устройство и на что обратить внимание?

чем меньше витков тем меньше напряжение и больше ампераж, и на оборот. до пяти вольт этот транс не чувствует кз, выше пяти будет очень сильно греться.2-3 вольта я думаю оптимально. если соблюдать технику безопасности то безопасно, если будете работать им продолжительное время то лучше куллер с компа поставить или от сварочного полуавтомата он как раз на 220вольт

А как влияет на нагрев первички?
Чем ниже напряжение тем больше будет греться так как ток выше? Верно я понял?

Думаю сделаю так же почти 3 витка, а то я тоже и провода хочу сваривать. А ленту к аккуму и так приварит без проблем. Ну к NiCd например для шуруповерта.
А на фото где намотано это провод 1 метр взят или 2?

Не, я именно в выборе 2 или 3 витка. С статье описано и на фото 3 витка, а если сделать на 1 меньше. Я про это

Страшного ничего не будет, сделал почти 3 витка и это в статье написано (3 витка без1/4) я это сделал по нескольким причинам
1. чтоб выводы проводника выходили на одну сторону
2. чтоб плотно провод сидел в трансформаторе
3. чтоб больше был вольтаж для сварки проводов (для лучшего образования дуги)
и то что у меня не закончен третий виток, то он сильно не повлиял не на что, а добавил 0.5вольта только
Так что у вас чтоб были полные два витка выводы будут на разных сторонах транса, чуть меньше вольтаж будет, а чем меньше вольтаж тем больше ампераж! можно даже расчитать транс с проводом

Хорошо, что нашел статью эту. Вчера курочил транс такой же (ну очень похож по фото как у автора) и думал что лишнее железо не помешает и пусть остается оставил, вечером буду выковыривать.
Провод 35 куплю 2 метра и в путь.
Вот только по виткам немного мечусь. 2 делать или 3. Ведь если 2 сделаю то сила тока повыше будет

Чем больше витков тем больше напряжение, а вот если намотать отдельно несколько витков и потом их соединить то тогда будет меньше напряжение и больше ампераж. Но в трансформаторах нужен целый виток, пол витка намотанного не играет роли в трансформации транса

Привет, Сергей. Подскажи 35 мм2 не маловато? Народ пишет везде чем толще, тем лучше и говорят аж про 70 мм2

согласен, но у меня больше не влезло, я хотел и вольтаж и ампераж, можно и шинкой в 120кв.мм . намотать. можно несколько витков паралельно сделать

А ток не мерял потом на вторичке? какой толщины метал удалось сварить? Я так понял фильтр не обязателел, так? Что такое FU1 в схеме? И м.б стоило не автоматом выключать, а кнопкой, а его оставить от КЗ, перегруза? Что за транс был, какой мощности?
Во сКоКа вопросов ))) Спасибо

Привет всем любителям самоделок. Для каждого самодельщика, занимающегося электроникой знакомо такое, когда необходимо припаять провода к аккумуляторам типа 18650 провода, обычной пайкой делать этого не советуют, так как можно перегреть аккумулятор, что в крайнем случае может вывести его из строя, а так как второй вариант это точечная сварка, то именно в этой статье я расскажу, как сделать свою самодельную точечную сварку с наименьшими вложениями, главным донором которой станет микроволновка.

Перед тем, как прочитать данную статью, предлагаю ознакомиться с видеороликом, в котором показан весь процесс изготовления самоделки и тесты при различных условиях.

Для того, чтобы сделать точечную сварку своими руками, понадобится:
* Трансформатор от микроволновки
* Медный одножильный провод, сечением, чем толще, тем лучше
* Провод для сварочного аппарата 1 метр
* Пару обжимных наконечников с отверстием
* Два болта с гайкой М10
* Ножовка по металлу
* Дрель, сверло по металлу
* Кнопка от микроволновки
* Провод питания от сети 220В

Вот и все, что нужно для сборки нашей самоделки.

Шаг первый.
Для начала необходимо найти микроволновку, из которой понадобится трансформатор и кнопка, также пригодится провод питания, который к удобству имеет две клеммы с изоляцией.

Наверное, каждый любитель авто или человек, у кого любимым хобби является ремонт чего-либо, мечтает об отличном сварочном аппарате. На рынке можно найти множество различных моделей сварочного прибора, но не каждому он будет по карману. Но если есть желание, то, что делать? Если дома имеется сломанная микроволновка, то не стоит ее сразу выбрасывать. Необходимы лишь время и силы, чтобы создать из поломанной детали функционирующий сварочный аппарат.

Аппарат точечной сварки

В данной статье будет обсуждаться, что представляет собой трансформатор от микроволновки, и его применение.

Трансформатор

В микроволновой печи находится трансформатор, который очень пригодится для создания устройства для сварки. Эта важная деталь состоит из двух обыкновенных катушек из медного провода, который намотан на сердечник. Есть первичная и вторичная обмотки. Катушки с обмоткой обладают разным количеством проволочных витков. Это необходимо для того, чтобы во время подключения к первичной обмотке было напряжение, а внутри второй появлялся ток из-за индукции, который имеет более маленькое напряжение. Сила тока должна возрастать.

Извлечение трансформатора

Для самодельного устройства для сварки используется трансформатор, который обладает средней мощностью 750 Вт. C использованием такого прибора можно проводить соединение металлических листов толщиной до одного миллиметра. Это электромагнитное устройство относится к повышающим устройствам. Чтобы обеспечить питание магнетрона, он способен вырабатывать напряжение, которое равняется 4000 В.

Мощный электронный прибор (магнетрон), который имеет абсолютно любая микроволновая печь, для нормального функционирования просит высокое напряжение. Поэтому трансформатор, который подключен к магнетрону, обладает на первой обмотке меньшим количеством витков. На вторичной обмотке витков больше, здесь создается напряжение, равное 2000 В. Но потом напряжение увеличивается в два раза, благодаря применению специально предназначенного удвоителя. Поэтому проводить измерения напряжения не имеет какого-либо смысла.

Производить извлечение трансформатора из микроволновой печи нужно осторожно и аккуратно. Использовать молоток или какие-либо другие тяжелые предметы не следует. Сначала необходимо открутить основу этого кухонного аппарата, после чего надо убрать все крепления. После этого проводится аккуратное извлечение трансформатора с места, где он установлен. Из «внутренностей» сверхвысокочастотной печи (СВЧ) вам пригодятся магнитопровод, первичная обмотка. Первичная обмотка обладает проводом большой толщины и меньшим числом витков.

Вторичная обмотка не нужна, поэтому ее демонтируют. Эту процедуру можно провести при помощи молотка или зубила. Следует действовать предельно аккуратно, иначе можно нанести повреждения первичной обмотке. Если во время данной процедуры обнаружится, что в трансформаторе имеются шунты, которые являются ограничением для силы тока, от них следует избавиться.

Если магнитопровод – это не клееная конструкция, а сварная, то устранение вторичной обмотки необходимо производить с использованием столярного инструмента (стамеска).

Заменой стамески может быть обыкновенная ножовка. В том случае, если обмотка является плотно набитой в окно магнитного провода, то следует разрезать провода, а затем провести ее извлечение, высверлив ее. В течение работы надо соблюдать аккуратность, иначе магнитопровод можно деформировать.

После окончания демонтирования надо произвести намотку новой вторичной обмотки. Для этого процесса пригодится провод, который обладает диаметром один сантиметр. Если провода с данным диаметром нет, то его надо приобрести. Не следует заморачиваться на том, что провод должен быть многожильным, можно применить пучок, состоящий из отдельных проводников. Главное, чтобы был подходящий диаметр. По окончанию монтирования вторичной обмотки обновленный трансформатор сможет делать выработку силы тока, которая будет равняться 1 кА.

Если нужно сделать сварочное устройство с большей мощностью, то использования одного электромагнитного прибора вряд ли будет достаточно. Придется применить два устройства.

Особенности апгрейда трансформатора

Для того чтобы создать вторичную обмотку, требуется выполнить намотку двух или трех витков на сердечник. Это поможет получить выходное напряжение, которое будет равняться 2 В. И даст 0,8 кА силы кратковременного тока. Данных показателей хватает для полноценного функционирования прибора точечной сварки.

Из-за намотки данного числа витков могут возникнуть проблемы, если провод обладает толстым изоляционным слоем. Устранить ее достаточно легко. Надо произвести снятие стандартной изоляции, после чего обмотать провод изолентой. Изолента должна состоять из хлопчатобумажной ткани.

Положение новой вторичной обмотки

Провод, который используется для вторичной обмотки, должен обладать минимально возможной длиной. Это не позволит сделаться его сопротивлению больше, следовательно, сила тока не станет меньше.

Если вам нужно проводить сварку металлических листов, которые имеют толщину до пяти миллиметров, то для этих целей требуется устройство, обладающее гораздо большей мощностью. Чтобы создать такой агрегат, надо соединить в одну цепь целых два электромагнитных устройства. Чтобы это сделать, нужно строго придерживаться правил. Если будет неверно выполнено подключение выводов первичных и вторичных обмоток, возникнет проблема в виде короткого замыкания. Для того чтобы проверить, правильно ли сделано соединение, нужно воспользоваться измерительным аппаратом напряжения.

После верного соединения обмоток двух электромагнитных устройств, нужно узнать показатель силы тока. Чаще всего, для трансформаторов, предназначающихся для аппаратов точечной сварки, которые запланированы для применения дома, делают ограничения силы тока. Она не превышает 2 кА. В том случае, если показатель будет превышать данное значение, то будут происходить перебои в функционировании электросети. Следует воспользоваться амперметром.

Советы при соединении двух приборов

Допустим, есть два одинаковых трансформатора, имеющих следующие параметры:

• Значение мощности – 500 Вт;
• показатель входного напряжения – 220 В;
• показатель выходного напряжения – 2 В;
• показатель силы тока – 250 А.

Если провести правильное соединение, то получится удвоенный показатель силы тока, то есть 0,5 кА.

Также произойдет увеличение кратковременного тока. Но при создании кратковременного тока, можно будет увидеть потери. Это является следствием огромного сопротивления электроцепи. Нужно провести соединение обоих концов вторичной обмотки с электродами агрегата, который предназначается для точечной сварки.

Бывает так, что при наличии двух трансформаторов большой мощностью выходного напряжения не совсем достаточно для создания аппарата. В данной ситуации надо произвести соединение их вторичных обмоток. Они должны обладать одинаковым числом витков.

Во время их соединения необходимо наблюдать за тем, чтобы направленность витков была согласованной. Если данное условие не будет выполнено, то создастся протифаза, а значение выходного напряжение будет равняться практически нулю.

Определение одноименных выводов

Возможно, что выводы обмоток электромагнитных приборов, которые должны быть объединены, не имеют маркировки. Поэтому нужно определить одноименные. Первичные и вторичные обмотки нужно соединить последовательно. После этого на вход подается напряжение, к выходу надо осуществить подключение измерительный прибор переменного напряжения.

Измеритель может проявлять себя с разных сторон, это зависит от того, какое направление подключения.

Измерительный аппарат может регистрировать следующее:

• Показать напряжение.
• Не регистрировать напряжения в цепи.

Если прибор для измерения дает показания, это означает то, что в цепи есть разноименные выводы. Это соединение было выполнено неверно, поэтому здесь можно наблюдать следующие явления:

• Значение напряжения, которое подается на вход первичных обмоток, становится меньше наполовину.
• На вторичных показатель становится больше

Поэтому измеритель покажет суммарное напряжение, которое равняется удвоенному показателю входного.

Если аппарат для измерения регистрирует нулевое значение, это говорит о том, что напряжения, которые выходят из вторичных обмоток, являются равными, но обладают различными знаками. Они являются компенсацией друг друга. Одна пара обмоток точно соединена одноименными выводами.

Поэтому при верном соединении необходимо ориентироваться на вольтметр и его показатели.

Электроды

При выборе электродов необходимо обратить свое внимание на диаметр, который должен соответствовать диаметру провода, потому что электроды будут соединены с этим проводом. Для этого можно воспользоваться прутками из меди. Если создается аппарат небольшой мощности, то можно использовать жала от паяльников.

Во время работы электроды сильно изнашиваются. Поэтому их надо регулярно подтачивать. Конечно, со временем их нужно будет заменить.

Итак, провод необходимо присоединить к электроду, делается это при помощи наконечника из меди. Наконечник соединен с помощью пайки.

Совмещение наконечника и электрода проводится с помощью болтового соединения. Это соединение должно отличаться надежностью, потому что при увеличении сопротивления в участке ненадежного контакта приведет к тому, что аппарат потеряет свою мощность. Чтобы избежать этой проблемы, необходимо сделать отверстие в электроде и наконечнике. Эти отверстия должны обладать одинаковым диаметром.

Болты лучше выбирать медные, потому что они имеют минимальное электрическое сопротивление.

Монтирование корпуса

Корпус может выполнен из дерева. Задняя часть панели должна быть оборудована выключателем и проводом питания. Для этих элементов необходимо сделать отверстия.

После этого проводятся шлифовка, грунтовка и покраска. После чего – сборка. Потом понадобятся 2 провода из меди, которые нужно отрезать. Длина проводов должна составлять два с половиной сантиметра. Медные провода – это электроды. Далее проводится монтирование выключателя. Затем закрепляется трансформатора на дерево. Это крепление производится при помощи обыкновенных саморезов. Для обеспечения безопасности и удобства необходимо смонтировать микрик. Это кнопка закрепляется к верхнему рычагу. Не забудьте провести изоляцию соединений.

Создать агрегат для точечной сварки, имеющей в своем составе трансформатор от старой микроволновой печи, достаточно легко. Главное – соблюдать определенные правила и нюансы, и все получится.

Практическое руководство. Источник высокого напряжения для резонансного трансформатора микроволновой печи. : 3 Steps

Ура, самое интересное. Теперь я продолжу давать вам краткий (или подробный, в зависимости от того, насколько я энергичен, когда сейчас 2 часа ночи!) план установки вместе с помеченным изображением и схемой.
Для начала или в качестве …

Шаг 1) возьмите свою базу, из чего бы она ни была сделана, и поместите на нее свои ТО два-три, если у вас есть три, положите два рядом, не соприкасаясь, и один перед ними, если вы пусть двое просто сложат их рядом, не касаясь друг друга.затем прикрутите их к доске, чтобы удерживать на месте.

Шаг 2) Подключите выключатель, автоматический выключатель и вилку к электросети вместе. «Горячий» или «находящийся под напряжением» провод сети должен быть подключен последовательно к вашему автоматическому выключателю, затем к переключателю, затем к конденсаторам PFC, но позже он будет перекрывать PFC. Затем нейтральная линия идет прямо к PFC, и, наконец, что не менее важно, земля или линия заземления подключается непосредственно к заземлению вашего MOT, и если у вас есть что-нибудь из металла, например.свою распределительную коробку, ЗАЗЕМЛЯЙТЕ ЕГО!

Шаг 3) Коррекция коэффициента мощности. ваши конденсаторы коррекции коэффициента мощности будут подключены параллельно вашим линиям под напряжением и нейтралью, нейтралью вниз с одной стороны и под напряжением с другой, а затем к вашим MOT. ТО.

Шаг 4) Подключение ТО. Прежде всего, чтобы включить ТО, вам необходимо определить первичную обмотку. первичный элемент, скорее всего, будет внизу рядом с опорной пластиной.и иметь два соединения лопаточных наконечников рядом друг с другом, с более толстым проводом и меньшим его количеством. теперь к подключению. теперь, если это всего лишь одно ТО, вы можете подключить к нему питание в любом случае. и все будет нормально работать. Но с двумя MOT у вас будет вход параллельно и в фазе, так что ток будет подключен к одной и той же стороне на обоих MOT, так что они обе фазы, в которых можно рисовать дуги, а не короткие вспышки пламени.

Шаг 5) Подключение выхода. Сначала вам нужно определить вторичные обмотки, вторичная обмотка, очевидно, не является вашей первичной, так как обмоток всего две.У него более тонкий провод и его много. Это состоит из двух частей. Высоковольтный выход, который представляет собой соединение с одним выступом на одной или другой стороне. а затем заземление, которое заземлено на металлический сердечник самого трансформатора. поэтому, если вы включите ТО и подключите выход высокого напряжения к трансформатору, возникнет дуга. Хорошо, теперь подключите один из выступов лопаты от одного MOT и подключите его к основанию следующего MOT. Это соединит их последовательно, так что высокое напряжение на одном из них будет дугой к сердечнику трансформатора другого.

Шаг 6) Балластировка. Получите последнее или третье ТО и подключите один провод, чтобы замкнуть первичную обмотку. затем возьмите заземляющий конец ваших двух MOT и подключите его к вторичному выводу вашего балластного MOT. и подсоедините обрезок провода к Основанию вашего балластного ТО, так как именно отсюда вы будете рисовать дуги.

Шаг 7) Резонансные конденсаторы. Теперь вам понадобится ваш MOC, получите четыре из них и последовательно соедините два параллельных набора по 2. и подключите один конец к вашему высоковольтному из ваших двух MOT, затем прикрепите большой кусок провода к другому концу вашего MOC и прикрепите его к вашему Изоляционная трубка для куриной палочки.вы будете использовать это, чтобы нарисовать дуги.

Шаг 8) Теперь все должно быть подключено. Подключите его, включите все свои переключатели и нарисуйте огромные дуги! НОСИТЕ ЗАЩИТУ ГЛАЗ! ЕГО ХУЖЕ ДЛЯ ВАШИХ ГЛАЗ, КОГДА НАСМОТРЕТЬ КТО-ТО СВАРКУ!

Обновление трансформатора для микроволновой печи

Испытание на обрыв цепи (потери в стальном сердечнике и намагничивание)

Трансформатор с разомкнутой вторичной обмоткой можно смоделировать, как показано на схеме ниже. Для тестового случая разомкнутой цепи, R ₁ , R ₂ , X ₁ и X ₂ можно игнорировать, оставив только R _w (потери в сердечнике сопротивление) и X _м (реактивное сопротивление потерь намагничивания).Испытание обрыва цепи проводится путем оставления вторичной обмотки. открыт, в то время как полное номинальное первичное напряжение подается на первичную обмотку. На данный момент E _o , I _o и P _o сняты показания.

Потери в железном сердечнике, измеренные ваттметром, \ (\ begin {выровнено} П_о = Э_о. И_о. cos \ phi_o \ конец {выровнено} \)

Коэффициент мощности без нагрузки, \ (\ begin {выровнено} cos \ phi_o = \ frac {P_o} {E_o.I_o} \ конец {выровнено} \)

Составляющая тока потерь в сердечнике, \ (\ begin {выровнено} I_w = I_o. cos \ phi_o \ конец {выровнено} \)

Составляющая тока потерь на намагничивание, \ (\ begin {выровнено} I_m = I_o. грех \ phi_o \ конец {выровнено} \)

Сопротивление потерь в сердечнике, \ (\ begin {выровнено} R_w = \ frac {E_o} {I_w} \ конец {выровнено} \)

Реактивное сопротивление потерь на намагничивание, \ (\ begin {выровнено} X_m = \ frac {E_o} {I_m} \ конец {выровнено} \)

Полное сопротивление без нагрузки, \ (\ begin {выровнено} Z_o = \ sqrt {R_w ^ 2 + X_m ^ 2} = R_w + jX_m \ конец {выровнено} \)

Измерения / расчеты обрыва цепи

Напряжение сети подается на первичную обмотку, а вторичная цепь разомкнута.Снимаются значения E _o , I _o и P _o .

\ (\ начало {выровнено} E_o = 240 В, \ text {} I_o = 2,72 A, \ text {} P_o = 53 Вт. \ конец {выровнено} \)

\ (\ начало {выровнено} cos \ phi_o = \ frac {53} {240 \ times 2,72} = 0,081 \ конец {выровнено} \)

\ (\ начало {выровнено} I_w = 2.72 \ раз 0,081 = 0,221 А \ конец {выровнено} \)

\ (\ начало {выровнено} I_m = 2,72 \ раз 0,997 = 2,711А \ конец {выровнено} \)

\ (\ начало {выровнено} R_w = \ frac {240} {0,221} = 1087 \ Omega \ конец {выровнено} \)

\ (\ начало {выровнено} X_m = \ frac {240} {2.711} = 89 \ Omega \ конец {выровнено} \)

\ (\ начало {выровнено} Z_o = \ sqrt {1087 ^ 2 + 89 ^ 2} = 1090 \ Omega \ конец {выровнено} \)

Испытание на короткое замыкание (медь и вихретоковые / гистерезисные потери)

Трансформатор с короткозамкнутой вторичной обмоткой можно смоделировать, как показано на схеме ниже.Для тестового случая короткого замыкания R _w и X _m можно не учитывать. ₁ и ₂ объединяются как R _c (сопротивление потерь в меди), а X ₁ и X ₂ объединяются как X _i (вихретоковый / реактивное сопротивление потерь на гистерезис). Испытание на короткое замыкание проводится путем короткого замыкания вторичной обмотки, при этом первичное напряжение постепенно увеличивается с помощью вариакла до тех пор, пока не будет достигнут максимальный номинальный первичный ток.2} \ конец {выровнено} \)

Коэффициент мощности при полной нагрузке, \ (\ begin {выровнено} cos \ phi_s = \ frac {R_c} {Z_s} \ конец {выровнено} \)

Измерения / расчеты короткого замыкания

Variac увеличивается до тех пор, пока не будет достигнут максимальный первичный ток, при вторичном коротком замыкании. Снимаются показания E _s , I _s и P _s .2} = 20,7 \ Омега \ конец {выровнено} \)

\ (\ начало {выровнено} cos \ phi_s = \ frac {16.8} {26.6} = 0,63 \ конец {выровнено} \)

Как работают микроволновые печи?

В современном мире практически у каждого есть микроволновая печь. Но сколько людей задумываются, что именно делают и как работают микроволновые печи? Для любого, кто жил в течение последних нескольких десятилетий, микроволновые печи так же нормальны, как и все остальное; тем не менее, для человека, родившегося столетие назад, они будут сочтены чрезвычайно футуристическими.Эта статья объяснит, что делают микроволновые печи, и перечислит детали, которые заставляют их работать, чтобы читатели могли оценить науку об этих чудесных устройствах.

Что делают микроволновые печи
Причина, по которой микроволновые печи предпочтительнее обычных, заключается в том, что микроволновые печи готовят пищу целиком, а не за счет конвекции. В то время как тепло, выделяемое в обычной духовке, поглощается внешней частью пищевого продукта и медленно передается его сердцевине, тепло, производимое в микроволновой печи, проходит через весь пищевой продукт сразу.Это связано с тем, что микроволны проходят через обычные предметы, но превращаются в тепло при воздействии жира, жидкостей и сахара.

Магнетрон
Магнетрон — довольно крупное устройство, которое встроено в каждую микроволновую печь. Магнетрон состоит из двух больших магнитов, расположенных на противоположных концах анода. Анод состоит из катода, окруженного высокочастотными полями с полостями, через которые проходят электроны. Когда электричество проходит через магнетрон, электроны управляются таким образом, чтобы создать микроволновое излучение, которое передается в камеру печи.

Камера духовки
Камера духовки — это зона, в которой пища готовится в микроволновой печи. Камера духового шкафа состоит из стеклянной пластины, которая устанавливается поверх вращающегося механизма, так что пища вращается во время приготовления. Это позволяет готовить более толстые блюда, например мясо. Камеры духовки также обычно включают в себя какой-либо свет, чтобы пользователи могли видеть, что они делают, помещая еду в микроволновую печь.

Волновод
Волновод — это полая металлическая трубка, которая позволяет микроволнам проходить от магнетрона в камеру печи.Волноводы важны для направления микроволн по определенному пути, чтобы излучение не попадало туда, где ему не место. Без волноводов микроволны свободно распространялись бы во всех направлениях, повреждая магнетрон, трансформатор и всех, кто стоял рядом.

Трансформатор
Микроволновые печи производят большое количество микроволнового излучения, что означает, что для правильного приготовления пищи требуется много энергии. Чтобы избежать увеличения счета за электроэнергию, микроволновые печи оснащены собственными трансформаторами.Трансформатор отвечает за преобразование электроэнергии, поступающей от источника питания, в гораздо более высокое напряжение. Это работает аналогично тому, как можно использовать бокалы для вина с мокрым наконечником, чтобы вызвать вибрацию других бокалов, когда присутствует высокий шум.

Цепь управления высоким напряжением
Цепь управления высоким напряжением — это электронная плата, которая отвечает за управление чрезвычайно высокими напряжениями, с которыми работают микроволновые печи. Из-за сложной природы как магнетрона, так и трансформатора, особенно из-за того, что они расположены так близко друг к другу и в таком небольшом пространстве, трансформатор теоретически может перегрузиться и взорваться, загореться или вызвать другие повреждения.Цепь управления высоким напряжением способна предотвратить такую ​​перегрузку, отключив трансформатор от источника питания в случае, если что-то пойдет не так.

Источник питания
В микроволновых печах используется переменный ток напряжением 120 В (В), который подается от стандартной домашней розетки. Это стандартное количество электроэнергии, которое используют большие приборы, такие как холодильники и блендеры. К сожалению, микроволновые печи по-прежнему слишком велики и громоздки, чтобы использовать в качестве источника питания что-либо, кроме полупостоянной розетки.Однако в разработке есть несколько идей для портативных микроволновых печей, которые работали бы от батарей.

Как проверить высоковольтный трансформатор от микроволновой печи

Испытание высоковольтного трансформатора от СВЧ аналоговым измерителем.

Примечание. Перед тестированием каких-либо компонентов в микроволновой печи убедитесь, что устройство отключено от сети и высоковольтный конденсатор разряжен.

Трансформатор состоит из трех обмоток.Первичная обмотка с более толстыми проводами, вторичная обмотка высокого напряжения с более тонкими проводами и вторичная обмотка низкого напряжения, которая находится между первичной и вторичной обмотками.

Чтобы проверить трансформатор, начните с первичной обмотки, ища сопротивление менее пяти Ом. Я предлагаю вам использовать R раз один на глюкометре и откалибровать. Подключите провода измерителя к обоим клеммам, чтобы обеспечить сопротивление менее пяти Ом. Вы также захотите проверить каждую клемму на массу.Лучшее место для заземления — это монтажные отверстия, где винты находятся на трансформаторе. Проверяем, чтобы убедиться, что у вас нет чтения. Если вы когда-либо читаете между землей и одним из выводов, обмотка закорочена. Если вы не получите показания на обоих выводах, обмотка будет разомкнута.

Проверяя нашу вторичную обмотку высокого напряжения, мы захотим пойти дальше и повернуть трансформатор в поисках одиночного провода или лопаточной клеммы, которая может быть там. И мы захотим пойти дальше и установить наш измеритель на R, умноженное на 10, и откалибровать.Мы поместим один метр на вторичную обмотку высокого напряжения, а второй метр на землю, рассчитывая сопротивление от 35 до 150 Ом. Если вы не получаете показания, ваша обмотка разомкнута. Если у вас меньше единицы, ваша обмотка закорочена.

Чтобы проверить нашу последнюю обмотку, вторичное низкое напряжение, которое поступает на магнетрон, снова установите счетчик на R, умноженный на единицу, и откалибруйте. Подсоедините провода измерителя ко вторичной обмотке низкого напряжения, и мы должны увидеть сопротивление менее одного Ом. Опять же, если мы не получаем показания, обмотка разомкнута, а если мы получаем какие-либо показания на землю, обмотка замкнута.

Преобразователь для микроволновой печи

— купить преобразователь для микроволновой печи с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для трансформатора для микроволновой печи. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший трансформатор для микроволновой печи станет одним из самых популярных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели трансформатор для микроволновой печи на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в трансформаторе для микроволновой печи и думаете о выборе аналогичного товара, AliExpress — отличное место, чтобы сравнить цены и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести трансформатор для микроволновой печи по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Страница высокого напряжения Jochen: трансформаторы для микроволновых печей

Страница высокого напряжения Jochen: трансформаторы для микроволновых печей

Микроволновые печи содержат очень мощный трансформатор высокого напряжения (MOT = трансформатор для микроволновой печи), см. Фото.Типичное выходное напряжение составляет 2 кВэфф при мощности около 1000 Вт. Это эквивалентно примерно 0,5 А выходного тока _eff при выходном напряжении 2 кВ _eff . Ток короткого замыкания еще выше.

ТО. Трансформатор из микроволновки. Первичная обмотка (нижняя, толстый провод) 230В, вторичная обмотка (верхняя, тонкий провод) 2кВ. Несколько витков очень толстой проволоки, намотанной поверх вторичной обмотки, подают около 3 В на несколько А к нити накала магнетрона.

Однако MOT не ограничены внутренним током (как OBIT).А поскольку дуга представляет собой короткое замыкание для вторичной обмотки, выходной ток должен быть ограничен извне с целью образования дуги. Это можно сделать, вставив резистивную или индуктивную нагрузку в первичную или вторичную цепь, см. Рисунок. При использовании трансформатора (например, другого МОТ) в качестве индуктивной нагрузки вторичная обмотка этого трансформатора может быть замкнута накоротко, чтобы уменьшить его индуктивное сопротивление. Без ограничения тока велика вероятность того, что сетевой предохранитель перегорит при возникновении дуги.С ограничением тока или без него вторичная обмотка, вероятно, будет перегреваться, если дуга будет продолжаться в течение длительного времени.

На рисунке (а) показано ограничение тока на вторичной стороне с использованием второй МОЛ (с закороченной первичной обмоткой) в качестве балласта. На рисунке (b) показано ограничение тока первичной стороны с помощью нагревательного элемента (чем больше, тем лучше).

При использовании ограничения тока вторичной стороны помните, что ограничивающий элемент находится на полном выходном напряжении! В частности, при использовании трансформатора с заземленной обмоткой, как показано на рисунке, сердечник трансформатора также находится под высоким напряжением и его нельзя касаться.

Несмотря на то, что ток не был заметно ограничен, со всеми MOT, которые я тестировал до сих пор, я мог зажечь дугу без сгорания предохранителя, но обмотка нагревается за секунды!

При подключении ТО к сети (т. Е. При включении) в течение очень короткого времени может быть очень высокий ток. Этого может хватить, чтобы сгорел предохранитель. Этой проблемы можно избежать, используя так называемую схему ограничения тока включения, см. Рисунок. Такая схема используется во всех микроволновых печах, и ее также следует беречь при каннибализации такого устройства.После включения резистор ограничивает ток до разумного значения на короткое время, необходимое для переключения реле.

Простая схема ограничения тока включения. Реле должно подходить для прямого управления напряжением сети и иметь возможность переключения в несколько ампер. Резистор должен быть мощным (с проволочной обмоткой) мощностью не менее нескольких ватт.

Правильное заземление важно для ТО. Внутренний конец вторичной обмотки, который находится рядом с сердечником, должен быть соединен с железным сердечником.Во многих ТО это уже так. Причина в том, что изоляция между сердечником и обмоткой обычно недостаточна для выдерживания полного выходного напряжения. Поэтому, как и OBIT, MOT нельзя подключать последовательно для увеличения выходного напряжения. Только два MOT могут использоваться для двойного выходного напряжения, когда жилы соединены, а первичные обмотки антипараллельны, см. Рисунок ниже. Однако, в принципе, можно подключать произвольно много MOT параллельно для более высокого выходного тока (хотя обычно не более двух могут работать на одной и той же сетевой розетке).

Схема с двумя МОТ, дающая выходное напряжение 4 кВ между двумя вторичными обмотками. Обратите внимание, что между каждым из выходов и землей остается только 2 кВ. Каждый из двух блоков, отмеченных пунктирными линиями, символизирует одну MOT, один конец которой вторичной обмотки подключен к сердечнику. Вместе они действуют как один трансформатор с вторичной обмоткой с отводом от средней точки.

МОТ очень опасны из-за их большого выходного тока.Прикосновение к высоковольтной клемме, вероятно, приведет к смерти, по крайней мере, к очень серьезным ожогам. Хотя напряжение не очень высокое, оно достаточно велико, чтобы преодолеть воздушный зазор, и, таким образом, правило «одной рукой в ​​кармане» становится бесполезным.

---

---

Этот документ защищен авторским правом. Все права защищены. Воспроизведение любой части этого документа без моего разрешения запрещено. Разрешение на копирование и публикацию этого документа или его частей в WWW предоставляется до явного отзыва при условии, что он сопровождается этим или аналогичным уведомлением об авторских правах, включая мое имя и исходный URL-адрес.

Как подключить микроволновый трансформатор

Ребята, это руководство о том, как подключить MOT (трансформатор для микроволновой печи). В этом разделе мы рассмотрим различные темы, от балластировки до рисования дуги. Следуй за нами! В качестве предупреждения, ТО грубые и грубые, они могут убить вас в одно мгновение! Именно поэтому я сделал это руководство в первую очередь, чтобы вы были в безопасности. Трансформатор микроволновой печи Электропроводка Одна особенность микроволновых трансформаторов заключается в том, что без балласта МОТ потребляют большой ток в диапазоне 30 ампер при использовании сети 120 вольт.Это может привести к срабатыванию выключателя (это случилось со мной). О том, как это исправить, мы поговорим позже. На данный момент, чтобы подключить ТО, возьмите шнур питания и снимите его с конца, обнажив токоведущие и нулевые провода. Нет полярности, потому что это переменный ток. Припаяйте провода к входным клеммам переменного тока. Используйте ТОННУ припоя, потому что мы имеем дело с большими токами. Вот как это должно выглядеть: Балластировка Как я сказал в предыдущем разделе, ТО потребляют много тока. Чтобы решить эту проблему, мы используем так называемый балласт.Конечно, это не так просто, как подключить резистор последовательно ко входу, он перегорит. Вместо этого мы используем что-то вроде нагревателя последовательно с входом. Балластом может быть что угодно, работающее от электросети. Вот несколько дуг с ТЭНом на 800 ватт в качестве балласта. Они выглядят достойно. Балласт с нагревателем мощностью 800 Вт Вытягивание дуги Когда электрическая проводка сделана, балласт подключен и т. Д., Теперь мы готовы нарисовать дугу от чудовища! Ваше высокое напряжение будет выходить из единственной клеммы на ТО.«Земля» — это внешний кожух ТО. Но прежде чем мы продолжим, не держите рукой оголенный провод! Используйте безопасную палку из непроводящего материала, чтобы протянуть дугу. Кроме того, не кладите рядом с садом ничего легковоспламеняющегося. Дуга горячая и может поджечь все легковоспламеняющиеся предметы рядом с ней. Если вам нужны большие дуги, не используйте балласт, но это легко приведет к срабатыванию выключателя. Используйте это, чтобы нарисовать дуги ниже: затемненное фото дуги без балласта MOT Увеличение мощности MOT может отключать выключатель в цепи 15 А, что типично для большинства домов в США.В некоторых домах есть автоматический выключатель на 20 А. В любом случае вам потребуется больше мощности для работы вашего MOT без балласта без отключения MCB. Один из вариантов — использовать емкость для сушилки для одежды. Есть 2 типа: NEMA 10-30 и NEMA 14-30. Оба являются выходами с центральным ответвлением, что означает, что есть 2 горячих вывода и один нейтральный. Они могут выдать 120 или 240. Вот несколько фотографий этих торговых точек: NEMA 14-30 NEMA 10-30 NEMA 14-30 более современна, чем 10-30. Обе розетки могут выдавать 7200 Вт макс, то есть 240 вольт при 30 амперах против 1800 ватт у типичного NEMA 5-15.Чтобы подключить свой ТО к этим розеткам, вам необходимо знать проводку розеток. Сначала купите шнур питания для розетки в хозяйственном магазине примерно за 10 долларов, затем установите мультиметр на настройку непрерывности. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
