Что такое трансформатор с 12В на 220В. Как работает преобразователь напряжения. Какие виды трансформаторов бывают. Где применяются повышающие трансформаторы. Как выбрать подходящий трансформатор.

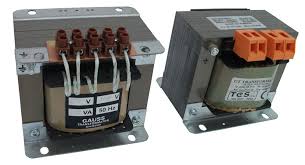

Что такое трансформатор с 12В на 220В и как он работает
Трансформатор с 12В на 220В — это электронное устройство, предназначенное для преобразования постоянного напряжения 12 вольт в переменное напряжение 220 вольт. Такие трансформаторы также называют инверторами или преобразователями напряжения.
Принцип работы трансформатора с 12В на 220В основан на явлении электромагнитной индукции. Основные компоненты устройства:
- Входная цепь на 12В постоянного тока
- Преобразователь постоянного тока в переменный
- Повышающий трансформатор
- Выходная цепь на 220В переменного тока
Процесс преобразования напряжения происходит в несколько этапов:
- Постоянный ток 12В преобразуется в переменный ток высокой частоты (обычно 20-100 кГц)
- Высокочастотный переменный ток подается на первичную обмотку трансформатора
- Во вторичной обмотке трансформатора индуцируется ток более высокого напряжения
- Полученное высокое напряжение выпрямляется и стабилизируется до 220В 50 Гц
Основные виды трансформаторов с 12В на 220В
Существует несколько типов трансформаторов, позволяющих преобразовать 12В в 220В:
1. Механические преобразователи
Используют вибрационный механизм для преобразования постоянного тока в переменный. Недостатки: низкий КПД, большие габариты, сильный шум при работе.
2. Электронные инверторы
Осуществляют преобразование с помощью электронных компонентов. Преимущества: компактность, высокий КПД, бесшумность. Бывают следующих видов:
- С модифицированной синусоидой на выходе
- С чистой синусоидой на выходе
- Многоступенчатые инверторы
3. Роторные преобразователи
Используют вращающийся электродвигатель с генератором. Применяются редко из-за сложности конструкции.
Сферы применения трансформаторов с 12В на 220В
Трансформаторы, повышающие напряжение с 12В до 220В, находят широкое применение в различных областях:
- Автомобильная электроника — для питания бытовых приборов от аккумулятора
- Системы автономного электроснабжения — в комплекте с солнечными батареями или ветрогенераторами
- Портативные источники питания — для зарядки и питания различных устройств
- Резервное электропитание — в качестве источников бесперебойного питания
- Туризм и отдых на природе — для питания бытовой техники вдали от электросетей
Как выбрать подходящий трансформатор с 12В на 220В
При выборе трансформатора с 12В на 220В следует учитывать несколько важных параметров:
Мощность
Выбирайте трансформатор с запасом мощности 20-30% от суммарной мощности подключаемых устройств. Как рассчитать необходимую мощность трансформатора?
- Определите мощность всех приборов, которые планируете подключать одновременно
- Суммируйте полученные значения
- Добавьте 20-30% для запаса
Форма выходного сигнала
Существует два основных типа выходного сигнала:
- Модифицированная синусоида — подходит для большинства бытовых приборов
- Чистая синусоида — необходима для чувствительной электроники и электродвигателей
КПД
Выбирайте модели с КПД не менее 85-90%. Это обеспечит эффективное преобразование энергии и снизит нагрев устройства.
Защитные функции
Обратите внимание на наличие следующих защитных функций:
- Защита от перегрузки
- Защита от короткого замыкания
- Защита от перегрева
- Защита от переполюсовки
Преимущества и недостатки трансформаторов с 12В на 220В
Использование трансформаторов с 12В на 220В имеет свои плюсы и минусы:
Преимущества:
- Возможность использования обычных бытовых приборов вдали от электросети
- Мобильность и автономность
- Безопасность использования низковольтных источников питания
- Возможность создания резервных систем электропитания
Недостатки:
- Потери энергии при преобразовании напряжения
- Ограниченная мощность по сравнению с сетевым электричеством
- Необходимость периодической подзарядки или замены аккумуляторов
- Возможные помехи в работе некоторых чувствительных электронных устройств
Правила безопасности при использовании трансформаторов с 12В на 220В
Чтобы обеспечить безопасную эксплуатацию трансформатора с 12В на 220В, следуйте этим правилам:
- Внимательно изучите инструкцию перед использованием устройства
- Не превышайте максимально допустимую мощность нагрузки
- Обеспечьте хорошую вентиляцию для предотвращения перегрева
- Не используйте устройство во влажных помещениях или под дождем
- Регулярно проверяйте состояние проводов и контактов
- При появлении посторонних звуков или запахов немедленно отключите устройство
- Не разбирайте и не ремонтируйте трансформатор самостоятельно
Альтернативы трансформаторам с 12В на 220В
Существуют альтернативные способы получения напряжения 220В в автономных условиях:
1. Портативные генераторы
Преимущества:
- Высокая мощность
- Длительное время работы
Недостатки:
- Шум при работе
- Необходимость в топливе
- Большие габариты и вес
2. Солнечные панели с инвертором
Преимущества:
- Экологичность
- Бесплатная энергия
Недостатки:
- Зависимость от погодных условий
- Высокая стоимость оборудования
3. Аккумуляторные блоки питания
Преимущества:
- Компактность
- Простота использования
Недостатки:
- Ограниченное время работы
- Небольшая мощность
Выбор оптимального решения зависит от конкретных потребностей и условий использования.
Трансформатор электронный ТЭ-60 220В/12В 20-60Вт TDM SQ0360-0010
₽ 423,73
Масса: 0,08 кг, объем: м3 , кратность: 1 шт
Количество товара Трансформатор электронный ТЭ-60 220В/12В 20-60Вт TDM SQ0360-0010
Артикул: SQ0360-0010 Категории: Аксессуары — патроны, стартеры, ЭПРА, Светотехника, Трансформаторы и блоки для галогенных ламп
- Описание
Описание
Назначение
- Для преобразования входящего сетевого напряжения 220 В на напряжение 12 В, необходимое для питания низковольтных галогенных ламп.
- Электронные трансформаторы обеспечивают стабильный и безопасный режим работы галогенных ламп.
Материалы
- Корпус электронных трансформаторов TDM ELECTRIC — пластиковый.
Преимущества
- Возможность использования с диммером.
- Плавный пуск.
- Защита от короткого замыкания.
- Защита от перегрузок.
- Закрытая клеммная колодка.
- Наличие отверстий на корпусе для крепления трансформатора к поверхности.
- Имеют стабилизированное напряжение на выходе и не нагреваются во время работы.
- Компактные габаритные размеры позволяют разместить трансформатор в стеновых, потолочных и мебельных нишах при монтаже встроенного освещения
ТЕХ. ХАРАКТЕРИСТИКИ
| Наименование параметра | Значение |
|---|---|
| Диапазон напряжения питания, В | 220 – 240 |
| Напряжение на выходе, В | 12 |
| Номинальная частота, Гц | 50 |
| Коэффициент мощности | >0,98 |
| Максимальная температура на корпусе (tc), °С | +80 |
| Диапазон температур окружающей среды (ta), °С | от -20 до +50 |
| Коэффициент мощности | >0,98 |
| Степень защиты | IP33 |
Ассортимент
| Изображение | Наименование | Артикул | Групповая упаковка | Транспортная упаковка | |||||
|---|---|---|---|---|---|---|---|---|---|
Количество, шт. | Вес, кг | Вес, кг | Количество, шт. | Габаритные размеры, мм | |||||
| Длина | Ширина | Высота | |||||||
| Трансформатор электронный ТЭ-60 220В/12В 20-60Вт TDM | SQ0360-0010 | 10 | 0,80 | 16,00 | 200 | 520 | 260 | 370 | |
| Трансформатор электронный ТЭ-105 220В/12В 35-105Вт TDM | SQ0360-0011 | 10 | 0,95 | 19 | 200 | 510 | 260 | 370 | |
| Трансформатор электронный ТЭ-150 220В/12В 50-150Вт TDM | SQ0360-0012 | 10 | 2,3 | 11,5 | 50 | 380 | 280 | 230 | |
| Трансформатор электронный ТЭ-200 220В/12В 70-200Вт TDM | SQ0360-0013 | 10 | 2,5 | 12,5 | 50 | 380 | 280 | 230 | |
| Трансформатор электронный ТЭ-250 220В/12В 80-250Вт TDM | SQ0360-0014 | 10 | 2,7 | 13,5 | 50 | 380 | 280 | 230 | |
Импульсный преобразователь с 12В на 220В 50 Гц, устройство, схема
Импульсный преобразователь с 12В на 220В 50 Гц предназначен для преобразования постоянного напряжения 12 В от автомобильного аккумулятора в переменное напряжение от 220 В частотой именно 50 Гц для питания различной радиоэлектронной аппаратуры, чувствительной к частоте питающей сети.
Импульсный преобразователь с 12В на 220В 50 Гц, устройство, характеристики, схема, элементная база, настройка.
Иногда, при отсутствии сетевой проводки, возникает необходимость питать бытовые электроприборы от бортовой сети автомобиля. В литературе описано немало простейших преобразователей с 12В на 220В, но работающих на повышенной частоте питающего напряжения. Для осветительной лампы или электронной удочки это еще допустимо, но не все бытовые приборы, рассчитанные на частоту сети 50 Гц, могут работать на более высоких частотах.
Кроме того, многие из опубликованных схем не имеют защиты от перегрузки на выходе. К данному преобразователю могут подключаться любые бытовые приборы мощностью до 100 Вт. При использовании более мощного трансформатора мощность можно увеличить.
Предложенная схема преобразователя работает на частоте 50 Гц и имеет защиту от перегрузки по току. Кроме того, данный преобразователь дает на выходе форму сигнала, более приближенную к синусоиде.
Это снижает уровень высокочастотных гармоник (помех).
Основные характеристики импульсного преобразователя с 12В на 220В 50 Гц.
— Входное напряжение: 12 В постоянное.
— Выходное напряжение: 220 В переменное.
— Частота: 50 Гц.
— Мощность нагрузки: до 100 Вт.
Импульсный преобразователь с 12В на 220В 50 Гц потребляет на холостом ходу не более 1 А. С нагрузкой — ток увеличивается пропорционально мощности.
Электрическая схема импульсного преобразователя с 12В на 220В 50 Гц.
Импульсный преобразователь с 12В на 220В 50 Гц собран на специально предназначенной для импульсных источников питания микросхеме 1114ЕУ4. Импортный аналог TL494CN. Это позволяет уменьшить число применяемых деталей и сделать схему довольно простой. Внутри микросхемы имеется автогенератор со схемой для получения выходных импульсов с широтно-импульсной модуляцией, а также ряд дополнительных узлов, обеспечивающих ее расширенные возможности.
Выходные ключи микросхемы рассчитаны на ток не более 200 мА.
Чтобы управлять большей мощностью, выходные импульсы поступают на базы ключевых транзисторов VT1, VT2. Диод VD1 предотвращает повреждение схемы при ошибочной полярности подключения питания. Перегорит только входной предохранитель FU1.
Защита по току на 1 А устанавливается резистором R10. Это позволяет предотвратить повреждение преобразователя в случае перегрузки или короткого замыкания по выходу, так как схема начинает снижать выходное напряжение, переходя в режим стабилизации тока. Импульсный преобразователь с 12В на 220В 50 Гц не имеет обратной связи по выходному напряжению, так как опыт практической эксплуатации показывает, что оно незначительно меняется при изменении мощности подключенной нагрузки и не выходит за рамки допустимого диапазона 190—240 В.
Настройка импульсного преобразователя с 12В на 220В 50 Гц.
Настройка устройства начинается при отключенном трансформаторе с установки частоты задающего генератор 100 Гц с помощью время задающей цепи из резистора R1 и конденсатора С4.
Так как микросхема имеет двухтактный выход, выходная частота равна половине частоты автогенератора (50 Гц на выходах 8 и 11).
Форма выходных импульсов микросхемы.
Резистором R7 настраивается форма выходных импульсов микросхемы в соответствии с диаграммой, приведенной выше. После этого подключается трансформатор, и при напряжении питания схемы от 12-вольтового источника резистором R7 выставляется номинальное напряжение во вторичной цепи 220 В. Измерять стрелочным измерительным прибором). Это делается при подключенной нагрузке мощностью 25-60 Вт.
Цепь из резистора R12 и конденсатора С9 может потребовать подбора номиналов. Для того чтобы убрать выбросы в трансформаторе по фронтам сигнала в момент переходных процессов при коммутации тока.
Элементная база импульсного преобразователя с 12В на 220В 50 Гц.
Транзисторы устанавливаются на радиатор с площадью поверхности не менее 300 см2. Трансформатор Т1 придется изготовить самостоятельно. Использован магнитопровод типа ПЛМ27х40-73 или аналогичный.
Обмотки I и II содержат по 14 витков провода ПЭЛ-2 диаметром 2 мм. Обмотка III содержит 700 витков провода диаметром 0,5 мм. Обмотки I и II должны быть симметричными. Это условие легко выполняется при их одновременной намотке (сразу двумя проводами). Предохранитель на 10 А можно сделать из медного провода диаметром 0,25 мм.
По материалам книги «Как создать источники питания своими руками».
Шмаков С. Б.
Повышающий инвертор 12–220 В с использованием трансформатора в Proteus
Подразделения: Программное обеспечение: Привет, ученики! Добро пожаловать в очередной захватывающий электрический эксперимент в Proteus. В настоящее время мы будем выполнять инвертирование напряжения. Для этой цели мы будем использовать реализацию Transformer как Step-up Transformer. Прежде чем начать, давайте получим основную информацию о повышающем инверторе 12–220 В с использованием Transformer в Proteus. В этом уроке мы узнаем:- Что такое инвертор с 12 В на 220 В?
- Какова функция трансформатора в инверторе с 12 В на 220 В?
- Как мы можем реализовать повышающий инвертор с помощью трансформатора в Proteus?
- Каковы некоторые области применения инвертора 12 В в 220 В?
Преобразователь с 12 В на 220 В
В электронных устройствах схема разработана таким образом, что устройство может работать в определенном диапазоне напряжения, частоты, мощности и т.
д. Если эти величины не поставляются с использованием этих параметров, то устройство не работает идеально. Например, если заданное напряжение на лампочке меньше, чем ее диапазон напряжений, она может быть тусклой. или если напряжение превышает диапазон лампы, электрическая схема лампы может быть повреждена или даже может лопнуть.
В таком случае используются инверторы, которые инвертируют напряжение (или другие электрические величины в зависимости от типа) в подходящем диапазоне. Следовательно, инвертор от 12 В до 220 В можно определить как:«Инвертор представляет собой электрическую цепь, которая преобразует 12В Постоянный ток в 220В Переменный ток и изменяет диапазон подаваемого напряжения в требуемый диапазон.»Используя инвертор 12 В в 220 В электрические или электронные схемы, мы можем использовать электрические схемы, которые работают на 220 В, даже когда питание от источника составляет 12 В.
ЗНАЕТЕ ЛИ ВЫ???????????????
«Инверторы играют жизненно важную роль в приборах, которые имеют чувствительную цепь к напряжению и току. Даже высокое напряжение, превышающее диапазон устройства, может настолько сильно сжечь цепь, что может потребоваться замена всей схемы или материнская плата устройства».
Работа преобразователя 12 В в 220 В
в процессе инверсии 12 В на 220 В происходят три основных процесса:- Снабжение
- Преобразование
- Трансформация
- Аккумулятор
- Транзистор
- Трансформатор
Роль батареи в трансформаторе 12–220 В
Очевидно, что каждая цепь требует некоторой энергии для выполнения требуемой функции. В инверторе от 12 В до 220 В мы используем батарею на 12 В, которая питает все компоненты.
Батарея 12 В выполняет процесс «Питания» в инверторе 12 В в 220 В.Роль транзистора в преобразователе с 12 В на 220 В
Процесс преобразования постоянного тока в переменный требует механизма, который позволяет проходить только положительной стороне синусоидальной волны переменного тока и, следовательно, можно получить только одну сторону выходной волны тока. В случае низких и средних применений используются силовые транзисторы. Причина этой логики в том, что транзисторы:- Меньше по стоимости.
- имеют низкий выходной импеданс.
- Позвольте большей части энергии пройти через него.
Область отсечки: I В этой области Транзистор не пропускает через себя ток.Роль трансформатора в инверторе 12–220 В
Трансформатор — это механическое устройство, используемое для преобразования напряжения с его входа на выход. Он имеет две стороны, которые имеют катушки вокруг них. В нашем эксперименте мы используем повышающий трансформатор, который представлен как:«Тип трансформатора, который используется для преобразования низкого напряжения и высокого тока, подаваемого на его вход, в высокое напряжение и малый ток на его выходе, называется Повышающий трансформатор.»Следовательно, на его вход подается напряжение с Транзистора, выпрямленное и имеющее направление только в одну сторону. Трансформатор преобразует низкое напряжение в высокое. Таким образом, мы получаем высокое напряжение. Способность преобразователя усиливать напряжение зависит от количества витков катушки на его выводах.
ЗНАЕТЕ ЛИ ВЫ???
«Если вы получаете трансформатор, который имеет ту же механическую структуру, но имеет большее количество витков в первичной обмотке, чем во вторичной обмотке, то он называется понижающим трансформатором».
Реализация преобразователя 12 В в 220 В с использованием трансформатора
В настоящее время мы будем использовать все наши концепции, приведенные выше, для разработки схемы инвертора 12 В в 220 В. Просто следуйте простым шагам, приведенным далее.- Включите питание вашей схемы Proteus.
- Выберите материал, указанный ниже.
Требуемый материал
- 3WATT68R (Этот резистор автоматически работает при сопротивлении 68R.)
- Аккумулятор
- Лампа
- МДЖ-2925
- Транс-2П3С (Повышающий Трансформатор)
- Нажмите на компоненты один за другим и расположите компоненты один за другим в рабочей области.
- Щелкните левой кнопкой мыши на батарее и выберите «Повернуть на 180 градусов».
- Экран должен выглядеть так:
- Измените значения некоторых компонентов, следуя приведенной ниже таблице:
| Устройства | Значения |
| Аккумулятор | 12 В |
| Лампа | 240 В |
| Сопротивление лампы | 100к |
| Первичная индуктивность трансформатора | 100H |
| Суммарная вторичная индуктивность трансформатора | 1.1H |
- Соедините элементы по схеме, приведенной ниже:
- Смоделируйте схему, нажав кнопку «Играть» в левом нижнем углу экрана.
Применение инвертора 12 В в 220 В с использованием трансформатора
- Для зарядки небольших аккумуляторов транспортных средств, таких как автомобили.
- Электродвигатели переменного тока малой мощности.
- Система солнечной энергии.
- Источники бесперебойного питания (ИБП).
- Регуляторы реактивной мощности.
- Адаптированные силовые фильтры.

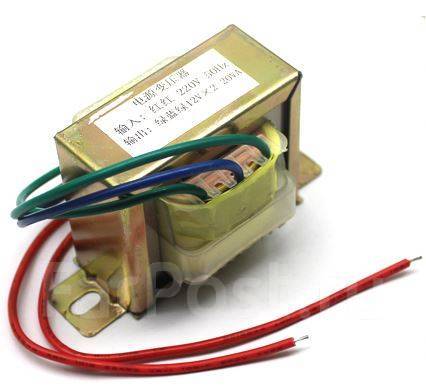

трансформатор %20220v%20to%2012v%20500ma спецификация и примечания по применению
Лучшие результаты (6)
| Часть | Модель ECAD | Производитель | Описание | Техническое описание Скачать | Купить часть |
|---|---|---|---|---|---|
| WB1040-SML | Койлкрафт Инк | Трансформатор | |||
| AS8397-B | Койлкрафт Инк | Телекоммуникационный трансформатор | |||
| AS8908-A | Койлкрафт Инк | Телекоммуникационный трансформатор | |||
| B0709-Б | Койлкрафт Инк | Телекоммуникационный трансформатор | |||
| h38160-А | Койлкрафт Инк | Телекоммуникационный трансформатор | |||
| HD6789 | Койлкрафт Инк | Телекоммуникационный трансформатор |
)
13 февраля 2015 г.)
инвертор трансформатор
ФС02-101Y4
ФС12-101У4
ФС22-101У4
ФС02-114Y4
ФС12-114У4
ФС22-114У4
схема фильтра нижних частот
ФС22-101У4
трансформатор
фильтр нижних частот ic
ФС12-101И
низкочастотный трансформатор
МОДУЛИ СЕТЕВОГО ФИЛЬТРА
ФС22
Фильтр нижних частот 890 МГц
электронный трансформатор
