Трансформатор тока для чего. Трансформаторы тока: типы, устройство, принцип работы и применение

Что такое трансформатор тока и для чего он используется. Как устроен трансформатор тока и на каком принципе основана его работа. Какие бывают типы и классы точности трансформаторов тока. Где применяются трансформаторы тока в электроэнергетике.

Содержание

Назначение и принцип работы трансформаторов тока

Трансформатор тока — это измерительный трансформатор, предназначенный для преобразования больших значений переменного тока в меньшие, пропорциональные первичному току. Основное назначение трансформаторов тока — обеспечение возможности измерения больших токов с помощью стандартных измерительных приборов.

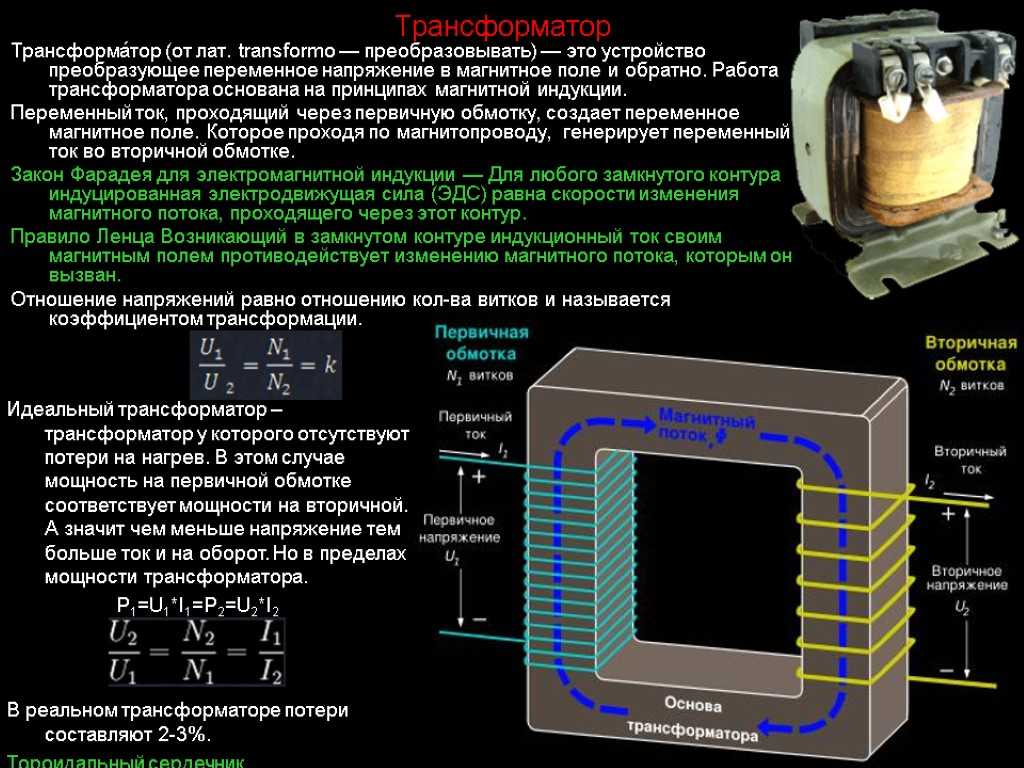

Как работает трансформатор тока? Принцип действия основан на явлении электромагнитной индукции. Первичная обмотка трансформатора включается последовательно в цепь измеряемого тока. Магнитный поток, создаваемый током в первичной обмотке, индуцирует ЭДС во вторичной обмотке. При подключении к вторичной обмотке измерительных приборов в ней возникает ток, пропорциональный первичному.

Конструкция и устройство трансформаторов тока

Основными конструктивными элементами трансформатора тока являются:

Магнитопровод — сердечник из электротехнической стали
Первичная обмотка — один или несколько витков толстого провода
Вторичная обмотка — большое число витков тонкого провода
Изоляция между обмотками и корпусом
Выводы для подключения первичной и вторичной цепей
Корпус для защиты от внешних воздействий

Какие особенности имеет конструкция трансформаторов тока? Первичная обмотка часто выполняется в виде шины или стержня, пропускаемого через окно магнитопровода. Вторичная обмотка наматывается на магнитопровод и имеет большое число витков для снижения тока.

Классификация трансформаторов тока

По каким признакам классифицируют трансформаторы тока?

По назначению: для измерений, для защиты, комбинированные

По числу ступеней трансформации: одноступенчатые, двухступенчатые, каскадные
По числу вторичных обмоток: одно-, двух- и многообмоточные
По конструкции первичной обмотки: стержневые, шинные, встроенные
По способу установки: опорные, проходные, шинные
По виду изоляции: с литой, масляной, газовой изоляцией

Основные характеристики и параметры трансформаторов тока

Какие основные параметры характеризуют трансформатор тока?

Номинальный первичный и вторичный ток
Номинальная вторичная нагрузка
Класс точности
Номинальная предельная кратность
Ток термической и электродинамической стойкости
Номинальная частота
Номинальное напряжение

Класс точности трансформатора тока определяет допустимую погрешность измерений. Стандартные классы точности: 0.1, 0.2, 0.5, 1, 3, 5, 10. Чем меньше число, тем выше точность.

Типы и виды трансформаторов тока

Какие основные типы трансформаторов тока применяются в электроэнергетике?

Стержневые — с первичной обмоткой в виде стержня
Шинные — первичная обмотка выполнена в виде шины
Втулочные — первичная обмотка в виде проходной втулки
Катушечные — с намотанной первичной обмоткой
Разъемные — с разъемным магнитопроводом для монтажа на кабель
Встроенные — встраиваются в другое оборудование

Выбор типа трансформатора тока зависит от номинального тока, класса напряжения, условий эксплуатации и других факторов.

Области применения трансформаторов тока

Где используются трансформаторы тока в электроэнергетике и промышленности?

В системах учета электроэнергии
В измерительных цепях электроизмерительных приборов
В устройствах релейной защиты и автоматики

В системах мониторинга и диагностики электрооборудования
В системах контроля качества электроэнергии
В преобразователях для питания вторичных цепей

Трансформаторы тока позволяют безопасно измерять большие токи и являются важным элементом систем контроля и управления в электроэнергетике.

Особенности эксплуатации трансформаторов тока

На что следует обратить внимание при эксплуатации трансформаторов тока?

Запрещается размыкать вторичную цепь под нагрузкой
Необходимо соблюдать номинальную вторичную нагрузку
Важно контролировать сопротивление изоляции
Требуется периодическая поверка класса точности
Нельзя допускать перегрузку по первичному току
Рекомендуется защита от коротких замыканий во вторичных цепях

Соблюдение правил эксплуатации обеспечивает надежную и безопасную работу трансформаторов тока в течение длительного срока службы.

Статья 3 | Трансформаторы тока с коэффициента трансформации

АКТУАЛЬНЫЕ
ТЕМЫ
статья №3

Реализуемая в Российской Федерации политика энергосбережения, а также растущая стоимость электрической энергии требуют все большей и большей эффективности ее учета.

Использование трансформаторов тока с большими номинальными первичными токами при значении фактических нагрузок присоединений менее 20% от номинального первичного тока трансформатора экономически нецелесообразно и приводит к тому, что часть транзита электрической энергии не учитывается.

Для обеспечения достаточной точности учета и сохранения существующих коэффициентов трансформации обмоток измерений и РЗА, проектировщики все чаще стали обращать внимания на трансформаторы тока с возможностью изменения коэффициента трансформации (КТ).

Переключение по первичной стороне

Изменение номинального КТ возможно реализовать в трансформаторах тока с возможностью переключения по первичной стороне (исполнение «П»). Принципиальная электрическая схема представлена на рисунке 1.

Рисунок 1 – принципиальная электрическая схема трансформаторов тока с возможностью переключения по первичной стороне

Первичная катушка трансформаторов тока в исполнении «П» состоит из двух секций с равным количеством витков. Переключение КТ производится путем изменения количества витков в первичной катушке при помощи перемычек на первичных контактах. Таким образом, возможно последовательное, либо параллельное соединение секций первичной катушки. При этом, количество витков во вторичных катушках при изменении КТ сохраняется. Изменение КТ происходит на всех вторичных катушках данного трансформатора без изменения таких параметров, как номинальный класс точности, номинальный коэффициент безопасности приборов и номинальная вторичная нагрузка.

Имея неоспоримое преимущество в наличии разных коэффициентов трансформации в одном корпусе, стоит отметить и ограничения, связанные с конструктивными особенностями трансформаторов, которые имеются в первом способе изменения КТ:

изменение коэффициента трансформации возможно только с двойной кратностью. Например 50-100/5; 100-200/5; 200-400/5 и т.д.;
возможно только два коэффициента трансформации;
ограничение по максимальному значению первичного тока (не более 600 А).
трансформатор тока должен быть опорного типа.

Переключение по вторичной стороне

Второй способ: применение трансформаторов тока с отпайками (ответвлениями) по вторичной стороне. Вторичная катушка в данных трансформаторах имеет не только начало и конец обмотки, но и промежуточные ответвления (отпайки). Количество отпаек может быть несколько, но не менее одной. Переключение КТ производится путем изменения количества витков во вторичной катушке.

Рассмотрим более подробно второй способ на примере встроенного трансформатора тока с коэффициентами трансформации 200/5, 600/5, 1000/5.

Принципиальная электрическая схема данного трансформатора представлена на рисунке 2.

Рисунок 2 — принципиальная электрическая схема для встроенного трансформаторов тока с отпайками (ответвлениями)

по вторичной стороне

Для обеспечения наибольшего из коэффициентов трансформации обмотки 1000/5, подключение необходимо произвести к началу «И1» и концу «И4» обмотки. При этом, промежуточные ответвления «И2», «И3» не должны быть закорочены и заземлены. В ином случае требуемый коэффициент трансформации, а следовательно, и класс точности, не будут обеспечены, т.к. часть витков обмотки будет закорочена. Необходимо также заземлять один из выводов («И1» или «И4») в соответствии с п.3.4.23 ПУЭ.

Для обеспечения коэффициента трансформации 200/5, подключение необходимо произвести к началу «И1» и к промежуточному ответвлению «И2». Все последующие ответвления «И3», «И4» не закорачиваются и не заземляются. Кроме этого, следуя требованиям ПУЭ необходимо заземлить один из выводов («И1» или «И2»).

Для обеспечения коэффициента трансформации 600/5, подключение необходимо произвести к началу «И1» и к промежуточному ответвлению «И3». Последующее ответвление «И4», промежуточное ответвление «И2», не закорачиваются и не заземляются. Заземляется один из выводов («И1» или «И3»).

Чаще всего заказчику нужны трансформаторы тока с несколькими отпайками, при этом номинальный класс точности, номинальный коэффициент безопасности приборов и номинальная вторичная нагрузка должны быть одинаковыми на каждой отпайке.

Например: ТВ-НТЗ-110-0.5Fs5/0.5Fs5/0.5Fs5—30/30/30-200/5-600/5-1000/5 40кА УХЛ2

Технически это сделать проблематично. Намотка вторичной обмотки с отпайкой ведется на один и тот же магнитопровод с установленной предельной индукцией, определяющей коэффициент безопасности, причем отношение количества витков отпайки к виткам обмотки равно отношению соответствующих им коэффициентов трансформации.

Исходя из расчета номинальной индукции в магнитопроводе:

при сохранении равенства номинальной нагрузки r2н и остальных параметров обмотки с отпайкой, учитывая количество витков получаем отношение индукции Bобм⁄Bотп, а значит и отношение коэффициентов безопасности
K(бобм)⁄K(ботп)=(Bпред/Bобм)⁄(Bпред/Bотп)=Bотп⁄Bобм пропорциональное отношению ω2обм⁄ω2отп.
Аналогично при сохранении коэффициентов безопасности номинальные нагрузки будут зависеть от числа витков обмотки.

Таким образом, при расчете и изготовлении вторичных обмоток трансформаторов с отпайками возможно сохранение Kб при различных номинальных нагрузках:

ТВ-НТЗ-110-0. 5Fs5/0.5Fs5/0.5Fs5-30/50/100-200/5-600/5-1000/5 40кА УХЛ2,

либо сохранение нагрузок при различных значениях Kб:

ТВ-НТЗ-110-0.5Fs5/0.5Fs10/0.5Fs15-30/30/30-200/5-600/5-1000/5 40кА УХЛ2.

Сохранение номинального класса точности, номинального коэффициента безопасности приборов и номинальной вторичной нагрузки при изменении коэффициента трансформации возможно только в случае применения трансформаторов тока с переключением по первичной стороне (первый способ, рассматриваемый выше). Параметры вторичной катушки не меняются, т.к. переключение коэффициента трансформации происходит по первичной стороне.

Стоит отметить, что применение трансформаторов тока с отпайками (ответвлениями) по вторичной стороне (второй способ изменения КТ) в настоящий момент получило более широкое распространение из-за следующих преимуществ по отношению к первому способу изменения КТ:

возможность обеспечение от двух и более коэффициентов трансформации на одной вторичной обмотке;
отсутствие ограничения по максимальному значению первичного тока;
отсутствие ограничения по конструктивному типу исполнения трансформаторов. Изготовление с отпайками по вторичной стороне возможно на встроенных, опорных, проходных шинных и других типах трансформаторов.

Вернуться в раздел Актуальные Темы

Трансформатор тока ТОЛ-10 500/5 0,5/10Р УХЛ2.1

Главная
Каталог
Трансформаторы и преобразователи
Трансформаторы тока
Трансформатор тока ТОЛ-10 500/5 0,5/10Р УХЛ2.1

Артикул:
SZT014

Производитель:
Свердловский завод трансформаторов тока

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц.

Доставка:
до ТК бесплатно

Самовывоз:
до 18:00

Наличие: Уточнить у менеджера

Цена по запросу

Товар в Корзине

Описание товара
Комментарии

Общее описание

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в климатическом исполнении «Т» и «УХЛ» категории размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в закрытых помещениях в условиях:
высота над уровнем моря не более 1000 м;
температура окружающей среды с учетом перегрева воздуха внутри КРУ — от минус 60°C до плюс 50°C для исполнения «УХЛ 2. 1″ и от минус 10°C до плюс 55°C для исполнения «Т2.1»;
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
рабочее положение — любое.
Трансформаторы выпускаются с одной вторичной обмоткой для измерения и одной вторичной обмоткой для защиты. Трансформаторы на номинальный ток 1000 и 1500 А могут выпускаться с двумя вторичными обмотками для защиты.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.
Сообщаем, что в трансформаторах тока производства ОАО «Свердловский завод трансформаторов тока» допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.

Дополнительная информация

Таблица 1. Технические данные

Наименование параметра	Значение
Количесвто вторичных обмоток	2	3
Номинальное напряжение, кВ	10 или 11
Наибольшее рабочее напряжение, кВ	12
Номинальная частота переменного тока, Гц	50 или 60
Номинальный вторичный ток, А	1; 5
Номинальный первичный ток, А	10; 15; 20; 25; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 450; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 2000
Класс точности: вторичной обмотки для измерений вторичной обмотки для защиты	0,5; 0,5S, 0,2; 0,2S или 1 5Р; 10Р
Номинальная вторичная нагрузка при коэффициенте мощности cos φ = 0,8, ВА вторичной обмотки для измерений вторичной обмотки для защиты	3; 5; 10; 15; 20; 25; 30* (10) 3; 5; 10; 15; 20; 25; 30* (15)
Номинальная предельная кратность вторичной обмотки для защиты, не менее, при номинальном первичном токе, А: 10-2000	10	10
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений в классах точности при номинальном первичном токе, А, не более:
0,2S; 0. 5S (10-2000А)	10
0,2 (10-1250А) 0,2 (1500; 2000А)	10 17
0,5; 1 (10-300; 450; 500; 600; 1000А) 0,5; 1 (80; 400; 750; 800; 1200; 1250А) 0,5; 1 (1500; 2000)	14 16 17
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А: 10 15 20; 25 30 40 50 75 80 100 150 200; 250 300; 400 450-2000	0,78 1,2 1,56 2,5 3 5 5,85 6,23 10 12,5 17,5 31,5 40,0
Ток электродинамической стойкости, кА, при номинальном первичном токе, А: 10 15 20; 25 30 40 50 75 80 100 150 200; 250 300; 400 450-2000	1,97 3 3,93 6,25 7,56 12,8 14,7 15,7 25,5 31,8 51 81 102
Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного	42 75

Примечание:
*) уточняется в заказе

Таблица 2. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для двухобмоточного трансформаторов тока ТОЛ-10

Тип трансформатора	Номинальная вторичная нагрузка, В·А	3	5	10	15	20	30	40	50
ТОЛ-10	Коэффициент трансформации	Номинальная предельная кратность
	10-30, 50-150, 300/5	27	20	12	10	7	5	4	3
	40, 80, 200, 400/5	27	21	14	10	8	6	4	3,5
	450/5	26	20	13	10	8	5	4	3
	250, 500/5	24	20	13	10	8	5	4	4
	600/5	26	21	15	10	9	7	5	4
	750/5	27	23	16	13	10	8	6	5
	800/5	28	23	17	10	11	8	6	5
	1000, 1200/5	20	17	13	10	9	7	5	5
	1250/5	21	18	13	10	9	7	5	5
	1500/5	21	18	14	10	10	8	6	5
	2000/5	21	17	15	10	10	9	7	6

Таблица 3 — Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трехобмоточного трансформатора

Тип трансформатора	Номинальная вторичная нагрузка, В·А	3	5	10	15	20	30	40	50
ТОЛ-10	Коэффициент трансформации	Номинальная предельная кратность
	10-300, 600/5	24	19	13	10	8	6	4	4
	450/5	26	20	13	10	8	5	4	3
	250, 500/5	27	21	14	10	8	6	5	4
	750/5	26	21	15	11	9	7	5	4
	80, 400, 800/5	26	21	15	10	10	7	5	5
	1000/5	20	16	12	10	8	6	4	4
	1200/5	21	17	13	10	9	6	5	4
	1250/5	19	16	12	10	8	6	5	4
	1500/5	21	18	14	10	10	8	6	5
	2000/5	18	15	12	10	9	7	6	5

К этому товару пока нет комментариев.
Ваш комментарий будет первым!

Ваш комментарий

Все поля обязательны для заполнения.

Недавно просмотренные товары

Просто опишите, что Вам нужно, и мы вышлем Вам коммерческое предложение!

Трансформаторы тока | КРАСП-РУС

Таблица устройств

Таблица габаритов

Список трансформаторов тока

Трансформаторы тока измерительные с универсальным (фигурным) или прямоугольным окном серии ASK

Для монтажа на шину или кабель

Общее описание

Особенности:

Первичные токи: 30…7500А, вторичный ток 1 или 5 А
Классы точности: 1.0, 0.5, 0.2, 0.5s, 0.2s
Универсальное и прямоугольное окно для шин от 20×5 до 130×30 мм
Окно для кабеля или втулки диаметром от 17.5 до 90 мм
Крепление на токопроводе с помощью винтов
Защита и пломбировка клемм вторичной обмотки
Возможность монтажа на DIN-рейку

Сертификаты:
	Морской регистр РФ
	ТР ТС 020/2011

Трансформаторы тока измерительные с круглым отверстием под кабель или втулку серии ASR. Идеально встраиваются в соединения шин или в место подключения кабеля к шине. Втулки из высококачественной меди обеспечивают прочное соединение.

Общее описание

Особенности:

Первичные токи: 30…1000А, вторичный ток 1 или 5А
Классы точности: 1.0, 0.5, 0.2, 0.5s, 0.2s
Диаметр отверстия под втулку: 21, 22.5, 42мм
Толщина трансформаторов: 44, 48.5, 49.5, 60мм

Сертификаты:
	Морской регистр РФ
	ТР ТС 020/2011

Трансформатор тока с круглым отверстием для номинальных значений первичного тока от 50 A до 300 A, номинальные значения вторичного тока: 5 A, 2 A или 1 A, класс точности 1, с подвижными вторичными проводами подключения, номинальное значение поперечного сечения соединительных проводов: 2,5 мм², измерительная система залита полиуретановой смолой.

Сертификаты:
	ТР ТС 020/2011

Трансформаторы тока измерительные с комбинированным отверстием под кабель или шину серии CTB.
Трансформаторы имеют новую конструкцию клемм вторичной цепи, которая обеспечивает очень быстрое и надежное подключение проводов, а также быстрый их демонтаж. Пружинные зажимы создают постоянное усилие, предотвращающее ослабление контакта в измерительной цепи.

Характеристики трансформаторов CTB:

Ток вторичной обмотки 1 А или 5 А
Классы точности: 3, 1, 0,5 (CTB 31.35, CTB 41.35) и 1, 0,5 (CTB 51.35, CTB 61.35, CTB 81.35, CTB 101.35)
Максимальное рабочее напряжение: 1 кВ
Пружинный зажим вторичной цепи cage clamp (безвинтовой)
Возможность подключения гибких проводов больших поперечных сечений (d max = 4 кв. мм)
Длительный срок службы (высокая вибростойкость и стойкость к воздествиям тока)
Соединения не нуждаются в техническом обслуживании (чистке и подтягивании)
Климатическое исполнение У3 по ГОСТ 15150-69.
Устройства могут работать с постоянной перегрузкой по току (I=Iном * 1,2)
Небьющийся самозатухающий поликарбонатный корпус

Сертификаты:
	ТР ТС 020/2011

Трансформаторы тока измерительные с разъемным сердечником серии KBU. Обеспечивают легкую замену при изменении нагрузки на шине в случае модернизации объекта.

Общее описание

Особенности:

Регулируемые фиксаторы, обеспечивающие надежное закрепление трансформатора в любом положении на шинах, меньших размера окна
Вторичный ток 1 или 5А
Класс точности 1. 0 и 0.5

Сертификаты:
	Морской регистр РФ
	ТР ТС 020/2011

Трансформаторы тока измерительные с отверстием под кабель серии KBR.

Трансформатор закрепляется на кабеле с помощью защелки за несколько секунд. Боковые зажимы дополнительно фиксируют трансформатор от перемещения вдоль кабеля.

Каждый трансформатор имеет кабель вторичного тока с цветной маркировкой длиной 2,5 м (другая длина возможна по заказу). Номинальный вторичный ток — 1А или 5А, возможно также исполнение с выходным сигналом по напряжению 0-333 мВ.

Трансформаторы KBR предназначены в первую очередь для использования в системах технического учета электроэнергии для измерения и регистрации потребления электроэнергии по отдельным фидерам.

Общее описание

Характеристики трансформаторов KBR:

Номинальный ток вторичной обмотки 1А или 5А
Классы точности: 3, 1 (KBR 18, KBR 32) и 1 (KBR 44)
Компактный размер
Упрошенный монтаж на кабель за счет специального крепежа-защелки
Наличие кабеля вторичной обмотки для подключения

Сертификаты:
	ТР ТС 020/2011

Трансформаторы с первичной цепью, выполненной в виде обмотки или проходной шины, монтируемой в разрыв шины или кабеля. Серия WSK.

Общее описание

Особенности:

Первичные токи: 1…150А, вторичный ток 1 или 5А
Классы точности: 1.0, 0.5

Сертификаты:
	Морской регистр РФ
	ТР ТС 020/2011

Суммирующий трансформатор тока для номинальных значений первичного тока 5 A или 1 A, номинальные значения вторичного тока: 5 A, 2 A или 1 A, классы точности 0,2, 0,5 и 1. Указаная за типовым названием цифра дает информацию о количестве подключаемых основных трансфоматоров, при этом нужно учитывать, что реализовать возможно макс. 8 первичных входов.

Сертификаты:
	ТР ТС 020/2011

Трансформаторы тока для реек с разъединителями-предохранителями для номинальных значений первичного тока от 100 A до 600 A, номинальные значения вторичного тока 5 A или 1 A, класс точности 3.
Контактирование вторичных подключений через 4-х миллиметровый гнездовой контактный штекер, для прямого монтажа в соединении с низковольтными предохранителями высокой отключающей способности с контактными ножами и NH-предохранительной вставкой (NH — низкого напряжения и большой мощности) по норме DIN 43620/1.
NH-трансформаторы тока оснащены 2 или 4 гнездовыми контактными зажимами и могут длительно применяться в открытом состоянии.
Напряжение холостого хода при номинальном значении вторичного тока 5 A составляет прибл. 3-6 В, а при номианльном значении вторичного тока 1 A – прибл. 13-25 В.
Могут поставляться различные размеры (NH 1, NH 2 и NH 3).

Сертификаты:
	ТР ТС 020/2011

Защитные проходные трансформаторы тока, для номинальных значений первичного тока от 50 A до 2000 A, номинальные значения вторичного тока 5 A, 2 A или 1 A, исполнение с классом защиты 5P5, 10P5, 5P10 и 10P10.

Сертификаты:
	ТР ТС 020/2011

Защитные трансформаторы тока с круглым отверстием для первичного провода, номинальные значения первичного тока от 100 A до 300 A, номинальные значения вторичного тока 5 A, 2 A или 1 A, исполнение с классом защиты 5P5 и 10P5.

Сертификаты:
	ТР ТС 020/2011

Комплект трехфазных трансформаторов тока, для номинальных значений первичного тока: от 3 x 50 A до 3 x 750 A, номинальные значения вторичного тока 5 A, 2 A или 1 A, с классами точности 0,2, 0,5s, 0,5 и 1.

Сертификаты:
	ТР ТС 020/2011

Проходные трансформаторы тока серии EASK для номинальных значений первичного тока от 50 A до 3000 A, номинальные значения вторичного тока 5 A или 1 A, с классами точности 0,2s, 0,2, 0,5s, 0,5 с разрешением на применение типа для коммерческого учета от PTB, Брауншвайг.
Поставка всех устройств осуществляется включая необходимый крепежный материал. По запросу возможно включить в поставку шины первичной линии (электролитная медь, никелированная), соответствующие окну под шину, включая винты DIN 933 в комплекте с гайками, подкладными шайбами и пружинными кольцами для монтажа в сборные шины и т.п.

Сертификаты:
	ТР ТС 020/2011

Трансформаторы тока серии EASR с круглым отверстием для первичного провода, для номинальных значений первичного тока от 75 A до 600 A, номинальные значения вторичного тока 5 A или 1 A, с классами точности 0,2, 0,5s и 0,5, с разрешением на применение типа для коммерческого учета от PTB, Брауншвайг, поставка может проводиться по выбору заказчика с медной втулкой или с крепежем для шины.

Сертификаты:
	ТР ТС 020/2011

Трансформаторы тока с многовитковой первичной обмоткой для номинальных значений первичного тока от 25 A до 150 A, номинальные значения вторичного тока 5 A или 1 A, классы точности: 0,2, 0,5s и 0,5 с разрешением на применение типа для коммерческого учета от PTB, Брауншвайг и первичной обмоткой и первичными соединительными зажимами вместо отверстия для первичного провода. Серия EWSK.

Особенности:

Первичные токи: 25…150А, вторичный ток 1 или 5А
Классы точности: 0.2, 0.5, 0.5s

Сертификаты:
	ТР ТС 020/2011

Суммирующие трансформаторы тока для номинальных значений первичного тока 5 A, вторичный номинальный ток 5 A, класс точности 0,2 С разрешением на применение типа для коммерческого учета от PTB, Брауншвайг. Расположенная после типового наименования цифра дает информацию о количестве подключаемых основных трансформаоров, при этом реально подключать макс. 8 первичных входов.

Сертификаты:
	ТР ТС 020/2011

Комплект трехфазных трансформаторов тока, для номинальных значений первичного тока 3 x 50 A и 3 x 750 A, номинальные значения вторичного тока 5 A или 1 A,классы точности: 0,2, 0,5s и 0,5. С разрешением на применение типа для коммерческого учета от PTB, Брауншвайг, для экономящей место инсталляции в распределительных энергосетях, комплект трансформаторов оснащен шиной первичного подключения и примонитрованной защитной крышкой (защита от касания).

Сертификаты:
	ТР ТС 020/2011

Simpson Electric — Справка для конкретного продукта: Трансформаторы тока

Трансформаторы тока — это устройства, которые преобразуют сигналы большой мощности в более слабые, более управляемые сигналы. Наиболее распространенным типом трансформатора является трансформатор типа «пончик». Этот трансформатор представляет собой кольцо, которое окружает провод, по которому проходит сигнал, и за счет индукции передает пропорциональный сигнал через два провода, прикрепленных к бублику.

Трансформатор тока Глоссарий

Пончик
Пончик — сленговый термин, используемый для описания класса трансформаторов тока, имеющих тороидальную форму.

Первичная линия
Первичная линия — это линия, по которой проходит измеряемый ток. При нормальной работе первичная линия проходит через центр трансформатора один раз.

Первичная обмотка
Коэффициент трансформации трансформатора можно изменить, чтобы он соответствовал конкретному применению. Один из способов сделать это — добавить первичную или вторичную обертку. Первичная обмотка добавляется всякий раз, когда первичная линия проходит через центр трансформатора тока. Процесс обмотки трансформатора подробно описан здесь.

Коэффициент
Коэффициент трансформатора тока показывает кратность между током во вторичных линиях и током в первичных линиях. Например: трансформатор 50:5 будет передавать 5 ампер через вторичную линию, когда по первичной линии проходит 50 ампер.

Вторичная линия
Вторичные линии представляют собой две меньшие линии, передающие сигналы от трансформатора к измерительному устройству. Эти линии обычно несут намного меньший ток, чем первичные.

Вторичная обмотка
Коэффициент трансформации трансформатора можно изменить, чтобы он соответствовал конкретному применению. Один из способов сделать это — добавить первичную или вторичную обертку. Вторичная обмотка добавляется всякий раз, когда одна из вторичных линий проходит через центр трансформатора тока. Процесс обмотки трансформатора подробно описан здесь.

Тороид
Тороид — это имя собственное для формы большинства трансформаторов. Тороид представляет собой сплошное кольцо с полым центром (как бублик)

Обертка
Коэффициент трансформации трансформатора можно изменить, чтобы он соответствовал конкретному применению. Один из способов сделать это — добавить первичную или вторичную обертку. Процесс обмотки трансформатора подробно описан здесь.

Связанные темы:

Таблица коэффициентов трансформатора тока кольцевого типа

Таблица длин проводов трансформатора тока

По мере увеличения расстояния между трансформатором и счетчиком интенсивность сигнала падает. Для всех трансформаторов тока максимальное расстояние определяется его ВА-нагрузкой, а также ВА-нагрузкой используемого счетчика. Вот таблица максимальной рекомендуемой длины провода для всех наших трансформаторов тока с использованием рекомендуемого медного провода 16 калибра.

Каталожный номер	Коэффициент трансформации	Бремя В. А.	Аналоговый (0,2 ВА)	Цифровой (1 ВА)
01293	50:5	2 ВА	9 футов.	5 футов.
01306	75:5	2 ВА	9 футов.	5 футов.
01297	100:5	2 ВА	9 футов.	5 футов.
01298	150:5	2 ВА	9 футов.	5 футов.
01299	200:5	2 ВА	9 футов.	5 футов.
01313	250:5	2 ВА	9 футов.	5 футов.
01300	300:5	2 ВА	9 футов.	5 футов.
01305	400:5	2 ВА	9 футов.	5 футов.
01301	500:5	2 ВА	9 футов.	5 футов.
02303	600:5	2 ВА	9 футов.	5 футов.
02459	750:5	2 ВА	9 футов.	5 футов.
02304	1000:5	2 ВА	9 футов.	5 футов.
37020	100:5	2 ВА	9 футов.	5 футов.
37021	150:5	5 ВА	24 фута.	20 футов.
37022	200:5	5 ВА	24 фута.	20 футов.
37023	300:5	12,5 ВА	61 фут.	57 футов.
37024	500:5	20 ВА	98 футов.	95 футов.
37025	1000:5	25 ВА	123 фута.	119 футов.

Трансформаторы тока кольцевого типа

Часто бывает так, что для конкретного применения требуется трансформатор тока с коэффициентом нечетности, которого нет в продаже. В этих случаях можно использовать дополнительные обмотки первичной или вторичной линии, чтобы изменить коэффициент стандартного трансформатора, чтобы получить желаемый коэффициент. Формула для расчета коэффициента ТТ выглядит следующим образом:

Xnew / Ynew =
(Xstandard + (Ystandard * количество вторичных витков)) / Ystandard* количество первичных витков

Xnew = желаемый числитель
Xstandard = числитель соотношения стандартного, стандартного трансформатора
Ynew = Новый знаменатель; для 99% применений это будет ограничено равным 5
Ystandard = знаменатель отношения стандартного трансформатора

конечное соотношение будет:
(75 + (5 * -3)) / (5 * 2) или 30:5

Первичная обмотка относится к обмотке линии с измеряемым током вокруг корпуса ТТ. Каждая первичная обмотка после первой уменьшает коэффициент трансформации; на самом деле два витка делят коэффициент на два, три витка делят коэффициент на три и т. д.

Вторичный виток означает наматывание линий, идущих от ТТ к счетчику через корпус ТТ. Вторичная обмотка в том же направлении, что и основная петля, является положительной обмоткой, а вторичная обмотка в направлении, противоположном основному петле, является отрицательной обмоткой. Каждая вторичная обмотка изменяет коэффициент CT на значение, равное знаменателю CT (обычно 5), и является либо отрицательным, либо положительным, в зависимости от направления.

Все трансформаторы, продаваемые Simpson, имеют вторичное значение 5 ампер, и таблицы соотношений для этих таблиц доступны здесь в формате PDF. В верхней строке таблицы показан числитель стандартного коэффициента трансформации, а количество первичных и вторичных обмоток показано справа. Чтобы воспользоваться таблицей, просто найдите в таблице число, наиболее близкое к нужному значению, затем закажите трансформатор с таким же числителем и добавьте необходимое количество витков.

Класс точности трансформатора тока

Трансформаторы тока используются для измерения электрических параметров, таких как сила тока, мощность и энергия. Трансформаторы тока также используются для измерения тока в условиях неисправности и отключения вышестоящего выключателя во избежание повреждения электрической сети. С точки зрения защиты электрической сети класс точности трансформатора тока очень важен и играет жизненно важную роль в обеспечении безопасности электрической сети.

Существует три типа трансформаторов тока.

Класс измерения CT
Класс защиты CT
Специальный класс защиты CT

Класс измерения CT

Класс измерения CT используется для измерения электрических параметров. Ключевая роль трансформатора тока заключается в том, что он должен точно измерять ток без особых ошибок. Параметр класса точности очень важен для учета ТТ. Для трансформатора тока измерительного класса необходимо проверить следующие характеристики.

Важные параметры измерительного класса ТТ

Коэффициент трансформации ТТ

Коэффициент трансформации тока (CTR) определяется как отношение входного тока к выходному току. Трансформатор тока 300/5 CTR означает, что если первичный ток равен 300 А, то вторичный ток равен 5 А.

Нагрузка ТТ

Нагрузка трансформатора тока выражается в ВА. Общая общая нагрузка должна учитываться, когда ТТ используется для измерения или защиты. Для расчета общей нагрузки вторичной цепи ТТ необходимо учитывать общее сопротивление вторичной обмотки ТТ. Вторичная обмотка ТТ подключается к измерительному оборудованию или схеме защиты через контрольные провода. Общее сопротивление вторичной цепи представляет собой сумму сопротивления вторичной обмотки ТТ, сопротивления соединительных проводов и сопротивления реле/счетчика.

Пример

Если сопротивление реле 0,1 Ом, сопротивление соединительного провода 0,2 Ом и сопротивление вторичной обмотки ТТ 0,1 Ом. Общее сопротивление вторичной цепи 0,1+0,2+0,1= 0,4 Ом. Если номинальный вторичный ток ТТ составляет 5 А, то вторичное напряжение составляет (Is*Rнагрузка)= 0,4*5=2 вольта. Нагрузка трансформатора тока составляет =Is*Vs= 5*2= 10 ВА

Номинальный коэффициент

Коэффициент номинального тока, до которого ТТ может поддерживать свою точность, называется номинальным коэффициентом ТТ. Типичный рейтинговый коэффициент составляет 1, 1,5, 2, 3, 4. Пример: ТТ на 500/5 А с ТТ RF 2 будет поддерживать сертификацию точности до 1000 А.

Класс ТТ

Стандартные классы точности по МЭК: классы 0,2, 0,5, 1, 3 и 5. ТТ с классом точности 0,1, 0,2, 0,5, 1,0 используются для измерения электрического тока. ТТ с классом точности 0,1 и 0,2 используются в коммерческом учете. 0.2 класс измерительных ТТ означает, что ТТ функционирует в пределах заданного предела точности при 100 % и 120 % номинального тока ТТ, а погрешность предела точности составляет 0,2 %. ТТ работает в зоне линейности кривой намагничивания и потребляет очень низкий ток намагничивания. КТ класса 0,3 показывает 0,9.от 93 до 1,003 при 100 % номинального тока, а при 10 % тока показания ТТ находятся в диапазоне от 0,994 до 1,006.

Сердечник измерительного ТТ насыщается, когда через него протекает ток, превышающий его номинальный ток. Ток ограничен внутри устройства. Это защищает подключаемый прибор учета от перегрузки при токе короткого замыкания. Отличительные особенности измерения ТТ заключаются в следующем.

Высокая точность в меньшем диапазоне
Требуется меньше основного материала
Приводит к снижению напряжения насыщения

Измерительный ТТ имеет меньший материал сердечника по сравнению с материалом сердечника ТТ класса защиты. Спецификация измерительного ТТ записывается в виде 0,3 Б 1,8. Первая цифра — класс точности трансформатора тока, B — класс измерения, а 1,8 — максимальная нагрузка, которую можно подключить к трансформатору тока.

0,2 с и 0,5 с класса CT используются в приложениях коммерческого учета. ТТ класса 0,2 с и 0,5 с имеют погрешность отношения 0,2 % для тока от 20 до 120 % номинального тока.

Погрешность соотношения и фазового угла для измерительного трансформатора тока класса 0,2 с -0,5 с приведены ниже.

Класс точности

± Погрешность тока в процентах (отношение) в процентах от номинального тока показана ниже

± Смещение фаз в процентах от номинального тока показано ниже

Минуты

Сантирадианы

100

120

100

120

100

120

0,2С

0,75

0,35

0,2

0,9

0,45

0,3

0,5S

1,5

0,75

0,5

2,7

1,35

0,9

Погрешность коэффициента трансформации и фазового угла для измерительного трансформатора тока класса 0,1–1,0 приведена ниже.

Класс точности

±Ток в процентах (отношение) Погрешность в процентах от номинального тока показана ниже

±Смещение фаз в процентах от номинального тока показано ниже

Минуты

Сантирадианы

100

120

100

120

100

120

0,1

0,4

0,2

0,1

0,45

0,24

0,15

0,2

0,75

0,35

0,2

0,9

0,45

0,30

0,5

1,50

1,75

0,5

2,7

1,35

0,9

1,0

3,0

1,5

1,0

180

5,4

2,7

1,8

Класс защиты ТТ

Класс защиты ТТ подключается к реле защиты, которое дает команду на отключение автоматического выключателя в момент неисправности. Класс защиты CT имеет следующие характеристики.

ТТ требуется для работы при токе короткого замыкания
Умеренная точность в более широком диапазоне
Требуется больше основного материала

Во время короткого замыкания первичный ток ТТ становится ненормально высоким, и сердечник может намагничиваться выше номинальной мощности, и любой ток короткого замыкания, протекающий в цепи, не может отражаться на вторичной стороне ТТ. Это явление известно как насыщение КТ. Если ТТ насыщается во время неисправности, реле защиты не сработает.

Поэтому очень важно обеспечить срабатывание реле защиты в момент неисправности. Класс защиты CT предназначен для защиты от тока короткого замыкания. Для этого защитному трансформатору тока требуется фактор предельной точности (ALF). Фактор предела точности (ALF) кратен номинальному току, до которого будет работать ТТ, в соответствии с требованиями класса точности.

Согласно IEEE C57. 13-2008, C200 CT имеет следующие характеристики.

С 200

Здесь 200 — напряжение вторичной клеммы, которое ТТ должен поддерживать в пределах номинала C.

C Номинал:

– Погрешность соотношения менее 3 % при номинальном токе

– Погрешность соотношения менее 10 % при увеличении номинального тока в 20 раз

– Стандартная нагрузка 200 В/ (5 A x 20) = 2 Ом

ТТ класса 5P10

Если первичный ток в 10 раз превышает номинальный первичный ток ТТ, то ТТ будет работать идеально, в пределах точности 5 %. ТТ 5P20 имеет предел точности 5 % при 20-кратном номинальном токе (коэффициент предела точности). Класс точности трансформатора тока данного ТТ при номинальном токе 1%.

Маркировка на ТТ

Класс точности трансформатора тока указывается после номинальной мощности ТТ, ВА Например,

10VA5P10
15ВА10П10
30ВА5П20

Специальная защита (PS) класса CT

PS класса CT используется для дифференциальной защиты генератора, двигателя и трансформатора. Изготовителю требуются следующие параметры для конструкции трансформатора тока.

Похожие сообщения о трансформаторе тока

Напряжение в точке колена трансформатора тока
Бремя КТ
Разница между классами 0,2 и 0,2S Metering CT
Класс защиты 5P20 CT
Фактор предела точности (ALF) CT
Коэффициент безопасности прибора (ISF) CT
Кривая намагничивания ТТ
Технические характеристики ТТ класса PS и их применение
Калькулятор коэффициента трансформации

Трансформаторы тока | Аллен-Брэдли

Загрузка

Наши трансформаторы тока (ТТ) Bulletin 1411 представляют собой низковольтные трансформаторы для различных устройств и приложений измерения мощности, включая защитные реле, аналоговые устройства, преобразователи и продукты PowerMonitor™.

Связаться с дистрибьютором Найти офис продаж

1411 Трансформаторы тока

Связаться с дистрибьютором

Обзор

Включает низкое напряжение (600 В переменного тока)
Включает измерительную марку
Предлагаются различные типы, включая круглые, прямоугольные и разъемные

Выбор продукта

БЕТА Наша подборка продуктов обновляется! Посмотрите на новый опыт.

Назначение и принцип работы трансформаторов тока

Конструкция и устройство трансформаторов тока

Классификация трансформаторов тока

Основные характеристики и параметры трансформаторов тока

Типы и виды трансформаторов тока

Области применения трансформаторов тока

Особенности эксплуатации трансформаторов тока

Статья 3 | Трансформаторы тока с коэффициента трансформации

Переключение по первичной стороне

Рисунок 2 — принципиальная электрическая схема для встроенного трансформаторов тока с отпайками (ответвлениями)

Трансформатор тока ТОЛ-10 500/5 0,5/10Р УХЛ2.1

Общее описание

Дополнительная информация

Ваш комментарий

Похожие товары

Недавно просмотренные товары

Трансформаторы тока | КРАСП-РУС

Simpson Electric — Справка для конкретного продукта: Трансформаторы тока

Класс точности трансформатора тока

Похожие посты:

Трансформаторы тока | Аллен-Брэдли

Обзор

Выбор продукта

Добавить комментарий Отменить ответ

Назначение и принцип работы трансформаторов тока

Конструкция и устройство трансформаторов тока

Классификация трансформаторов тока

Основные характеристики и параметры трансформаторов тока

Типы и виды трансформаторов тока

Области применения трансформаторов тока

Особенности эксплуатации трансформаторов тока

Статья 3 | Трансформаторы тока с коэффициента трансформации

Переключение по первичной стороне

Рисунок 2 — принципиальная электрическая схема для встроенного трансформаторов тока с отпайками (ответвлениями)

Трансформатор тока ТОЛ-10 500/5 0,5/10Р УХЛ2.1

Общее описание

Дополнительная информация

Ваш комментарий

Похожие товары

Недавно просмотренные товары

Трансформаторы тока | КРАСП-РУС

Simpson Electric — Справка для конкретного продукта: Трансформаторы тока

Класс точности трансформатора тока

Похожие посты:

Трансформаторы тока | Аллен-Брэдли

Обзор

Выбор продукта

Похожие записи

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

Новорожденный какает слизью: причины появления слизи в кале грудничка

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий Отменить ответ
