Трансформатор служит для преобразования переменного тока одного напряжения в переменный ток другого напряжения. Он состоит (рис. 10.6) из стального магнитопровода и двух обмоток, которые изолированы от магнитопровода. Концы одной обмотки подсоединяются к источнику переменного тока. Эта обмотка называется первичной. Вторая обмотка своими концами соединяется с потребителем и называется вторичной.

Рис. 10.6. Схема трансформатора:
1 — первичная обмотка; 2 — магнито- провод; 3 — вторичная обмотка

Рекламные предложения на основе ваших интересов:

Рис. 10.7. Схема сварочного трансформатора:
1 — реактивная катушка; 2 — разъемный магнитопровод; 3 — магнитопровод основной; 4 — первичная обмотка; 5 — вторичная обмотка; б — винтовое устройство

Работа трансформатора основана на явлении электромагнитной индукции.

При прохождении по первичной обмотке переменного тока в магнитопроводе трансформатора создается переменный магнитный поток, который пронизывает обе обмотки и индуктирует в них эдс. Величина индуктивной эдс пропорциональна числу витков обмоток.

Трансформаторы, как преобразователи напряжения, находят широкое применение в различных электрических устройствах. По назначению трансформаторы делятся на силовые общего назначения и специальные. Первые из них используются на электростанциях для повышения напряжения и у места потребления электроэнергии для понижения напряжения.

К специальным трансформаторам относятся сварочные, измерительные, радиотрансформаторы и др.

В зависимости от рода переменного тока трансформаторы разделяются на одно- и многофазные.

В электрооборудовании строительных машин применяются одно- н трехфазные трансформаторы специального назначения.

Сварочные трансформаторы используются при электродуговой сварке. Они представляют собой (рис.

10.7) понижающие одно- или трехфазные трансформаторы, преобразующие напряжение питающей сети (обычно 220, 380 В) в напряжение, достаточное для горения электрической дуги.
Сварочный трансформатор работает в режиме, близком к короткому замыканию. Чтобы величина тока не оказалась слишком большой, что может вызвать прожигание свариваемого материала, последовательно во вторичную обмотку включают реактивную катушку. Катушка размещается на неподвижной части разъемного магнитопровода. Подвижная часть магнитопровода может передвигаться относительно неподвижной с помощью винтового устройства.

Назначение реактивной катушки — создавать дополнительное индуктивное сопротивление. При уменьшении зазора между частями разъемного магнитопровода индуктивное сопротивление растет, а ток из вторичной цепи падает; при увеличении — наоборот. Изменяя, таким образом, величину воздушного зазора, можно регулировать силу тока сварки.

Постоянный ток, используемый в строительных машинах, в настоящее время получают, как правило, выпрямлением переменного тока с помощью полупроводниковых выпрямителей.

Полупроводниками называют материалы, занимающие промежуточное положение по электропроводности между проводниками и непроводниками. К полупроводниковым материалам относятся германий, кремний, селен, фосфор, мышьяк и др. Свойствами полупроводника обладают также химические соединения — селениды, сульфиды, карбиды и др.

В электрооборудовании строительных машин чаще всего применяются селеновые, германиевые и кремниевые выпрямители.

Преобразователи частоты преобразуют электрический ток нормальной частоты и высокочастотный. Они используются, например, в электрифицированных инструментах с двигателями повышенной частоты для преобразования переменного тока частоты 50 Гц в переменный ток частоты 200 Гц.
Преобразователь частоты представляет собой смонтированный в одном корпусе агрегат, состоящий из двухполосного асинхронного электродвигателя с короткозамкнутым ротором и восьмиполюсно- го асинхронного генератора. Конструктивно преобразователь состоит из корпуса и ротора.

Корпус имеет статор двигателя и статор генератора. Обмотка статора — двухполюсная, обмотка генератора — восьмиполюсная.

Ротор двигателя и ротор генератора установлены на одном валу. Со стороны генератора на валу располагается коллектор, к которому прижимаются щетки, закрепленные в щеткодержателе.

Питание обмоток статора двигателя и ротора генератора осуществляется от сети переменного тока нормальной частоты. При поступлении тока в статор двигателя его ротор начинает вращаться, а вместе с ним и ротор генератора. Электрический ток ротора генератора при этом создает вращающееся магнитное поле, которое индуктирует в восьмиполюсной обмотке статора генератора электродвижущую силу с частотой 200 Гц.

Рекламные предложения:


Читать далее: Коммутационная и пускорегупирующая аппаратура

Категория: - Строительная техника и оборудование 4

Главная → Справочник → Статьи → Форум


Установки трансформатор-выпрямитель заказать и узнать стоимость

  •  Герметично-запаянная конструкция
  • ВВ-Трансформатор, Выпрямитель, Реактор переменного тока и Дроссель в сборе установлены на крышке конструкции для удобства и простоты техобслуживания и ремонта.
  • Степень пылевлагозащищенности IP-65 по международному стандарту IEC PUB 947-1. Двойная слоевая обмотка, электростатический экран между катушками первичной и вторичной обмотки.
  • Высокочастотный дроссель для защиты от перенапряжения диодов выпрямительного столба.
  • Высоковольтные резисторы для улучшения стабилизации и экран для сигнала свободной индукции.
  • Конструкция ВВ-выпрямителя состоит из особых пассивированных лавинных диодов в стеклянном корпусе, c управляемым лавинным пробоем, которые проводят электроток, порожденный переходными волнами с отрицательным смещением, не разрушаясь в отличие от обычных диодов, обеспечивая тем самым максимальную невосприимчивость к блуждающим волнам.
  • Стандартные средства защиты включают: Токоограничивающий реактор, Высокочастотный дроссель, Термометр с круговой шкалой, Клапаны сброса давления, Реле давления, Масломер

Конструкция универсального бака трансформатора-выпрямителя Ador:

  • Бак с герметичным уплотнением и трубчато-ленточной сердцевиной (герметичный бак).
  • Герметичный бак с азотной подушкой
  • Бак с радиатором and расширительным консерватором.

Все типы режимных/ заземляющих переключателей/ шиносоединителей высокого напряжения на ручном/ приводном/ электромагнитном управлении:

  • Отказоустойчивый заземляющий переключатель высокого напряжения на электромагнитном управлении
  • Заземляющий переключатель высокого напряжения (Масло/Воздух).
  • Заземляющий переключатель высокого напряжения с изолирующей пластиной
  • Шиносоединители

Основные структурные элементы трансформаторных установок от компании «Энергоресурс»

Современные трансформаторные установки используют для преобразования и распределения потока электроэнергии от трехфазных переменных источников тока. Металлические трансформаторные установки  преобразуют ток с показателями частоты в 50 Гц, при этом климатические условия подходят для умеренного и холодного климата.

Установки для трансформаторов включают несколько основных структурных элементов:

  • устройства высокого напряжения;
  • силовые трансформаторы;
  • распределительные устройства низкого напряжения;
  • шкафы анализа и сбора технических параметров;
  • шинные мосты.

Стандарты качества производимых трансформаторных установок

Подстанции изготавливают в рамках заводского производственного цикла, а также можно сделать индивидуальные установки согласно предоставленным проектам. Компания «Энергоресурс» специализируется на поставках трансформаторных конструкций с полным набором необходимых  отсеков в соответствии с международной системой качества ISO 9001:

  • отдел с устройствами высокого напряжения;
  • отсек силового трансформаторного блока;
  • отсека распределительного типа с низким напряжением;
  • короб воздушного вода;
  • портал воздушного ввода.

Готовые трансформаторные установки обеспечивают подключение к кабельной линии. Эксплуатация установок предусматривает соблюдение температуры окружающего воздуха от -45 до 40 градусов. Согласно эксплутационным параметрам в окружающей среде не должно быть огнеопасных компонентов, в воздухе не содержатся опасные, взрывные частицы пыли, агрессивные газы и концентрации, которые негативно влияют на структуру металлов и изоляцию. Все трансформаторные установки  производят для комплектации оборудования от известного производителя Ador, а  также с детальной проработкой для расположения основных и вспомогательных приборов. Влажность окружающего воздуха должна находиться в пределах 75%. Показатели сейсмической стойкости установок не превышают 9 баллов.

Трансформатор-выпрямитель высоковольтный

Изобретение относится к области радиоэлектроники и может быть использовано при конструировании высоковольтных малогабаритных выпрямителей для электропитания мощной радиоэлектронной аппаратуры. Технический результат заключается в повышении надежности устройства на пробой. Для этого заявленное устройство, собранное по трехфазной мостовой схеме выпрямления, дополнительно содержит диэлектрический стержень, установленный в центре трехфазного трансформатора, выполненный с резьбовой поверхностью на незакрепленном конце и гайкой, фиксирующей последовательно размещенные на нем первую коллекторную шайбу, первый высоковольтный конденсатор, металлическую шайбу, второй высоковольтный конденсатор, вторую коллекторную шайбу, а также диэлектрические центрирующие шайбы, которые установлены в центральные цилиндрические отверстия коллекторных и металлической шайб.

При этом толщина диэлектрических центрирующих шайб соответствует толщине коллекторных шайб и металлической шайбы, в которые они установлены. Начала вторичных обмоток соединены по схеме «звезда» посредством металлической шайбы, а концы вторичных обмоток с соответствующими анодами полупроводниковых вентилей катодной группы и катодами полупроводниковых вентилей анодной группы - пайкой. Катоды полупроводниковых вентилей катодной группы соединены посредством второй коллекторной шайбы. 2 з.п. ф-лы, 4 ил.



Изобретение относится к области радиоэлектроники и может быть использовано при конструировании высоковольтных малогабаритных выпрямителей для электропитания мощной радиоэлектронной аппаратуры.

Наиболее близким к предлагаемому техническому решению является трансформатор-выпрямитель высоковольтный (Патент RU на полезную модель №123576, МПК: H02M 7/04, 2012 г.), содержащий верхнюю и нижнюю горизонтальные панели, размещенный между ними магнитопровод, выполненный пространственным, состоящим из зажатых двумя параллельными ярмами трех равноудаленных стержней, каждый стержень охвачен концентрично расположенными первичной и вторичной обмотками, полупроводниковые вентили, соединенные попарно последовательно, размещены на стойках, закрепленных на боковых стенках чашек-изоляторов.

Недостатком данного трансформатора - выпрямителя высоковольтного является его низкая надежность на электрический пробой в нагрузке, приводящий к неравномерному распределению потенциалов вдоль секций трансформатора - выпрямителя высоковольтного относительно нулевого потенциала.

Технический результат заявляемого решения направлен на повышение надежности устройства на пробой.

Достижение технического результата обеспечивается изменением конструкции ближайшего аналога. Заявляемый трансформатор-выпрямитель высоковольтный, собранный по трехфазной мостовой схеме выпрямления, дополнительно содержит диэлектрический стержень, установленный в центре трехфазного трансформатора, выполненный с резьбовой поверхностью на незакрепленном конце и гайкой, фиксирующей последовательно размещенные на нем первую коллекторную шайбу, первый высоковольтный конденсатор, металлическую шайбу, второй высоковольтный конденсатор, вторую коллекторную шайбу, а также диэлектрические центрирующие шайбы, которые установлены в центральные цилиндрические отверстия коллекторных и металлической шайб. При этом толщина диэлектрических центрирующих шайб соответствует толщине коллекторных шайб и металлической шайбы, в которые они установлены. Высоковольтные конденсаторы выполнены в форме шайб с наружным диаметром их внешних металлизированных слоев не менее наружного диаметра коллекторных и металлической шайб, контактирующих с ними. Аноды полупроводниковых вентилей анодной группы соединены посредством первой коллекторной шайбы. Начала вторичных обмоток соединены по схеме «звезда» посредством металлической шайбы, а концы вторичных обмоток с соответствующими анодами полупроводниковых вентилей катодной группы и катодами полупроводниковых вентилей анодной группы - пайкой. Катоды полупроводниковых вентилей катодной группы соединены посредством второй коллекторной шайбы.

Сущность изобретения поясняется чертежами.

Фиг.1 - трансформатор-выпрямитель высоковольтный;

Фиг.2 - диэлектрический стержень с установленными на нем высоковольтными конденсаторами, коллекторными, металлическими и диэлектрическими центрирующими шайбами;

Фиг. 3 - первый тип высоковольтного конденсатора в разрезе;

Фиг.4 - второй тип высоковольтного конденсатора в разрезе.

Трансформатор-выпрямитель высоковольтный содержит:

- трехфазный трансформатор, включающий пространственный магнитопровод, состоящий из зажатых двумя параллельными ярмами (не показаны) трех равноудаленных стержней 1 (Фиг.1). Каждый стержень 1 магнитопровода охвачен концентрично расположенными первичной 2 (Фиг.1) и одной или более вторичными 3 (Фиг.1) обмотками в виде многовитковых катушек-секций;

- полупроводниковые вентили 4 (Фиг.1), размещенные между стержнями 1 магнитопровода, включенные в цепь трансформатора по трехфазной мостовой схеме выпрямления, образуя совместно с вторичными обмотками 3 одну или более секций трансформатора-выпрямителя высоковольтного. Количество секций трансформатора-выпрямителя высоковольтного выбирается исходя из необходимого общего выходного напряжения трансформатора-выпрямителя высоковольтного;

- диэлектрический стержень 5 (Фиг. 1, 2), установленный в центре трехфазного трансформатора, выполненный с резьбовой поверхностью 6 (Фиг.2) на незакрепленном конце и гайкой 7 (Фиг.1, 2), фиксирующей элементы на нем. Высота диэлектрического стержня 5 выбрана не более высоты стержней 1 магнитопровода с учетом количества секций трансформатора-выпрямителя высоковольтного, которые на него установлены;

- первую 8 (Фиг.2) и вторую 9 (Фиг.2) коллекторные шайбы и металлическую 10 (Фиг.2) шайбу, выполненные в форме дисков с центральными цилиндрическими отверстиями, установленные на диэлектрическом стержне 5;

- первую 11 (Фиг.2), вторую 12 (Фиг.2) и третью 13 (Фиг.2) диэлектрические центрирующие шайбы, установленные в центральные цилиндрические отверстия первой коллекторной шайбы 8, металлической шайбы 10 и второй коллекторной шайбы 9, фиксируя их размещение на диэлектрическом стержне 5. Диэлектрические центрирующие шайбы выполнены с наружным диаметром, соразмерным диаметру центральных цилиндрических отверстий коллекторных и металлической шайб 10, и диаметром отверстий, соответствующим диаметру диэлектрического стержня 5. Толщина диэлектрических центрирующих шайб соответствует толщине коллекторных шайб и металлической 10 шайбы, в центральных отверстиях которых они установлены;

- высоковольтные конденсаторы 14 (Фиг.2), выполненные в форме шайб, установленные на диэлектрическом стержне 5 между первой коллекторной шайбой 8, металлической шайбой 10 и второй коллекторной шайбой 9 в качестве изоляторов, исключающих замыкание их между собой и пробой. Высоковольтные конденсаторы 14 могут быть сделаны на основе технологии печатных плат и выбраны двух типов. Первый тип (Фиг.3) высоковольтного конденсатора 14 может быть выполнен, например, четырехслойным, причем внутренние металлизированные слои 15 (Фиг.3) для уменьшения потерь емкости соединены с внешними металлизированными слоями 16 (Фиг.3, 4) глухими переходными отверстиями 17 (Фиг.3) с защитным слоем диэлектрика 18 (Фиг.3) для исключения межслоевого пробоя, а второй тип (Фиг.4) высоковольтного конденсатора 14 - двухслойным. Наружный диаметр внешних металлизированных слоев 16 высоковольтных конденсаторов 14 выполнен не менее наружного диаметра коллекторных и металлической 10 шайб, контактирующих с высоковольтными конденсаторами 14, чтобы исключить образование точек перенапряженности на высоковольтных конденсаторах 14 и предотвратить их разрушение из-за неидеальной плоскостности поверхностей, образующихся при изготовлении коллекторных шайб, например, посредством точечной сварки, и металлической шайбы 10, изготовленной, например, посредством штамповки.

Тип высоковольтного конденсатора выбирается исходя из требуемого линейного распределения потенциалов вдоль секций трансформатора-выпрямителя высоковольтного относительно нулевого потенциала и обеспечения равномерного расположения полупроводниковых вентилей с соответствующими им вторичными обмотками.

В секции трансформатора-выпрямителя высоковольтного соединены:

- аноды полупроводниковых вентилей 4 анодной группы посредством первой коллекторной шайбы 8;

- начала трех вторичных обмоток 3 по схеме «звезда» посредством металлической шайбы 10, выполненной, например, плоской с пазами для распайки выводов вторичных обмоток 3;

- концы вторичных обмоток 3 с соответствующими анодами полупроводниковых вентилей 4 катодной группы и катодами полупроводниковых вентилей 4 анодной группы пайкой;

- катоды полупроводниковых вентилей 4 катодной группы посредством второй коллекторной шайбы 9.

Коллекторные шайбы выполнены, например, трехслойными, состоящими из наружных металлических слоев в виде пластин и внутреннего металлического слоя, выполненного с пазами, толщина которых соответствует толщине выводов полупроводниковых вентилей 4, взаимодействующих с ними.

На диэлектрическом стержне 5 последовательно расположены следующие элементы:

- первая коллекторная шайба 8 с первой диэлектрической центрирующей шайбой 11, установленной в ее центральное цилиндрическое отверстие;

- первый высоковольтный конденсатор 14;

- металлическая шайба 10 со второй диэлектрической центрирующей шайбой 12, установленной в ее центральное цилиндрическое отверстие;

- второй высоковольтный конденсатор 14;

- вторая коллекторная шайба 9 с третьей диэлектрической центрирующей шайбой 13, установленной в ее центральное цилиндрическое отверстие.

При наличии секций трансформатора-выпрямителя высоковольтного более одной электрическая связь между ними осуществляется посредством второй коллекторной шайбы 9, соединяющей катоды полупроводниковых вентилей 4 катодной группы предыдущей секции трансформатора-выпрямителя высоковольтного и аноды полупроводниковых вентилей 4 анодной группы следующей секции трансформатора-выпрямителя высоковольтного.

Элементы на диэлектрическом стержне 5 зафиксированы гайкой 7, взаимодействующей с резьбовой поверхностью 6 диэлектрического стержня 5 и обеспечивающей их надежную фиксацию.

Сборка трансформатора-выпрямителя высоковольтного осуществляется следующим образом.

Собирают трехфазный трансформатор, у которого каждый стержень 1 магнитопровода охвачен концентрично расположенными на них первичной обмоткой 2 и вторичными обмотками 3, количество которых соответствует количеству секций трансформатора-выпрямителя высоковольтного.

Устанавливают диэлектрический стержень 5 в центре трехфазного трансформатора.

Соединяют выводы первичных обмоток 2 трехфазного трансформатора по схеме «звезда».

Собирают секцию трансформатора-выпрямителя высоковольтного:

- размещают полупроводниковые вентили 4 между стержнями 1 магнитопровода;

- соединяют аноды полупроводниковых вентилей 4 анодной группы между собой первой коллекторной шайбой 8, устанавливая ее на диэлектрический стержень 5. Устанавливают первую диэлектрическую центрирующую шайбу 11 в центральное цилиндрическое отверстие первой коллекторной шайбы 8. Размещают первый высоковольтный конденсатор 14 на диэлектрическом стержне 5 поверх первой коллекторной шайбы 8;

- соединяют начала трех вторичных обмоток 3 между собой по схеме «звезда», распаивая в пазы металлической шайбы 10, которую устанавливают на диэлектрический стержень 5 поверх первого высоковольтного конденсатора 14. Устанавливают вторую диэлектрическую центрирующую шайбу 12 в центральное цилиндрическое отверстие металлической шайбы 10. Размещают второй высоковольтный конденсатор 14 на диэлектрическом стержне 5 поверх металлической шайбы 10;

- соединяют концы вторичных обмоток 3 с соответствующими анодами полупроводниковых вентилей 4 катодной группы и катодами полупроводниковых вентилей 4 анодной группы пайкой;

- соединяют катоды полупроводниковых вентилей 4 катодной группы между собой посредством второй коллекторной шайбы 9, которую устанавливают на диэлектрический стержень 5 поверх второго высоковольтного конденсатора 14. Устанавливают третью диэлектрическую центрирующую шайбу 13 в центральное цилиндрическое отверстие второй коллекторной шайбы 9.

Соединяют секции трансформатора-выпрямителя высоковольтного между собой, при наличии их более одной, посредством второй коллекторной шайбы 9, соединяющей катоды полупроводниковых вентилей 4 катодной группы предыдущей секции трансформатора-выпрямителя высоковольтного с анодами полупроводниковых вентилей 4 анодной группы следующей секции трансформатора-выпрямителя высоковольтного.

Фиксируют элементы на диэлектрическом стержне 5 посредством гайки 7, взаимодействующей с резьбовой поверхностью 6 диэлектрического стержня 5.

Зажимают собранный трансформатор-выпрямитель высоковольтный двумя параллельными ярмами.

1. Трансформатор-выпрямитель высоковольтный, содержащий трехфазный трансформатор, включающий пространственный магнитопровод, выполненный из трех равноудаленных стержней, зажатых двумя параллельными ярмами и концентрично охваченных первичной и одной или более вторичными обмотками, полупроводниковые вентили, соединенные попарно - последовательно, отличающийся тем, что собран по трехфазной мостовой схеме выпрямления, дополнительно содержит диэлектрический стержень, установленный в центре трехфазного трансформатора, выполненный с резьбовой поверхностью на незакрепленном конце и гайкой, фиксирующей последовательно размещенные на нем первую коллекторную шайбу, первый высоковольтный конденсатор, металлическую шайбу, второй высоковольтный конденсатор, вторую коллекторную шайбу, а также диэлектрические центрирующие шайбы, которые установлены в центральные цилиндрические отверстия коллекторных и металлической шайб, диэлектрические центрирующие шайбы выполнены с наружным диаметром, соразмерным диаметру центральных цилиндрических отверстий коллекторных и металлической шайб, и диаметром отверстий, соответствующим диаметру диэлектрического стержня, при этом толщина диэлектрических центрирующих шайб соответствует толщине коллекторных и металлической шайб, в которые они установлены, высоковольтные конденсаторы выполнены в форме шайб с наружным диаметром их внешних металлизированных слоев не менее наружного диаметра коллекторных и металлической шайб, контактирующих с ними, аноды полупроводниковых вентилей анодной группы соединены посредством первой коллекторной шайбы, начала вторичных обмоток соединены по схеме «звезда» посредством металлической шайбы, а концы вторичных обмоток с соответствующими анодами полупроводниковых вентилей катодной группы и катодами полупроводниковых вентилей анодной группы - пайкой, катоды полупроводниковых вентилей катодной группы соединены посредством второй коллекторной шайбы.

2. Трансформатор-выпрямитель высоковольтный по п.1, отличающийся тем, что коллекторные шайбы выполнены трехслойными, состоящими из наружных металлических слоев в виде пластин и внутреннего металлического слоя, выполненного с пазами, толщина которых соответствует толщине выводов полупроводниковых вентилей, взаимодействующих с ними.

3. Трансформатор-выпрямитель высоковольтный по п.1, отличающийся тем, что металлическая шайба выполнена плоской с пазами.

Сварочные трансформаторы, выпрямители и генераторы


Сварочные трансформаторы, выпрямители и генераторы

Категория:

Сварка металлов



Сварочные трансформаторы, выпрямители и генераторы

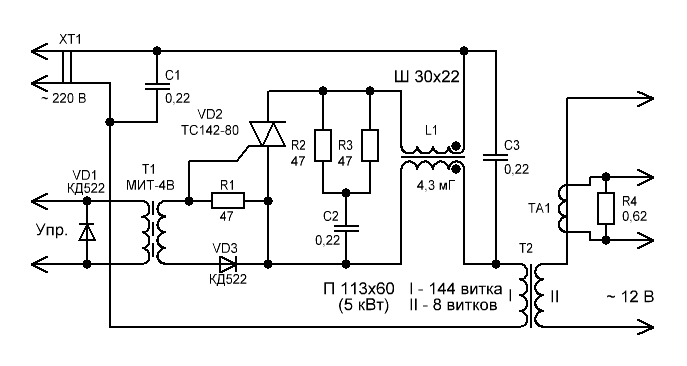

Сварочные трансформаторы. Это специальные понижающие трансформаторы, имеющие требуемую внешнюю характеристику, обеспечивающие питание сварочной дуги и регулирование свароч ного тока. Трансформаторы, как правило, имеют падающую ха рактеристику, их используют для ручной дуговой сварки и автоматической сварки под флюсом. Трансформаторы с жесткой характеристикой применяют для электрошлаковой сварки.

Рис. 1. Изменение параметров режима сварки в зависимости от внешней характеристики источника питания и длины дуги

Трансформатор имеет сердечник — магнитопровод из трансформаторной стали, на сердечнике размещаются две обмотки — первичная и вторичная. Переменный ток из сети, проходя через первичную обмотку трансформатора, намагничивает сердечник, создавая в нем переменный магнитный поток, который, пересекая витки вторичной обмотки, индуктирует в ней переменный ток.

Напряжение индуктированного тока зависит от числа витков вторичной обмотки, чем меньше витков, тем напряжение индуктируемого тока будет меньше и, наоборот, чем больше витков, тем напряжение выше. Регулирование величины сварочного тока и создание внешней характеристики обеспечивается изменением потока магнитного рассеяния или включением в сварочную цепь дополнительного индуктивного сопротивления.

Рис. 2. Схема сварочного трансформатора ТСК-500: а — внешний вид, б — схема регулирования сварочного тока, в — электрическая схема

В соответствии с этим сварочные трансформаторы подразделяют на две основные группы. К первой группе относят трансформаторы с повышенным магнитным рассеянияем. Трансформаторы этой группы можно разделить на три основных типа: трансформаторы с магнитными шунтами, подвижными катушками и витковым (ступенчатым) регулированием (трансформаторы типов ТС, ТД, СТШ, ТСК, ТСП).

Ко второй группе относятся трансформаторы с нормальным магнитным рассеянием и дополнительной реактивной катушкой — дросселем (типов СТН, ТСД).

В качестве примера рассмотрим устройство трансформатора ТСК-500 с повышенным магнитным рассеянием с подвижной катушкой, при перемещении которой регулируется сварочный ток. В нижней части сердечника находится первичная обмотка, состоящая из двух катушек, расположенных на двух стержнях магнитопровода. Катушки первичной обмотки закреплены неподвижно.

Вторичная обмотка, также состоящая из двух катушек, расположена на значительном расстоянии от первичной. Катушки как первичной, так и вторичной обмоток соединены параллельно. Вторичная обмотка — подвижная и может перемещаться по сердечнику при помощи винта, с которым она связана, и рукоятки, находящейся на крышке кожуха трансформатора.

Сварочный ток регулируют изменением расстояния между первичной и вторичной обмотками. При вращении рукоятки 6 по часовой стрелке вторичная обмотка приближается к первичной, магнитный поток рассеяния и индуктивное сопротивление уменьшаются, сварочный ток возрастает. При вращении рукоятки против часовой стрелки вторичная обмотка удаляется от первичной, индуктивное сопротивление и магнитный поток рассеяния растут и сварочный ток уменьшается.

Рис. 3. Схема трехфазного выпрямителя: а — схема включения, б — выпрямленный ток внешней цепи; 1 — понижающий трансформатор, 2 — блок селеновых или кремниевых выпрямителей, 3 — сварочная дуга

Пределы регулирования сварочного тока — 165—650 А. Последовательное соединение катушек первичной и вторичной обмоток позволяет получать малые сварочные токи с пределами регулирования 40—165 А.

Для приближенной установки силы сварочного тока на крышке кожуха расположена шкала с делениями. Более точно ток устанавливают по амперметру.

Для повышения коэффициента мощности сварочный трансформатор ТСК-500 имеет в первичной цепи конденсатор 4 большой мощности.

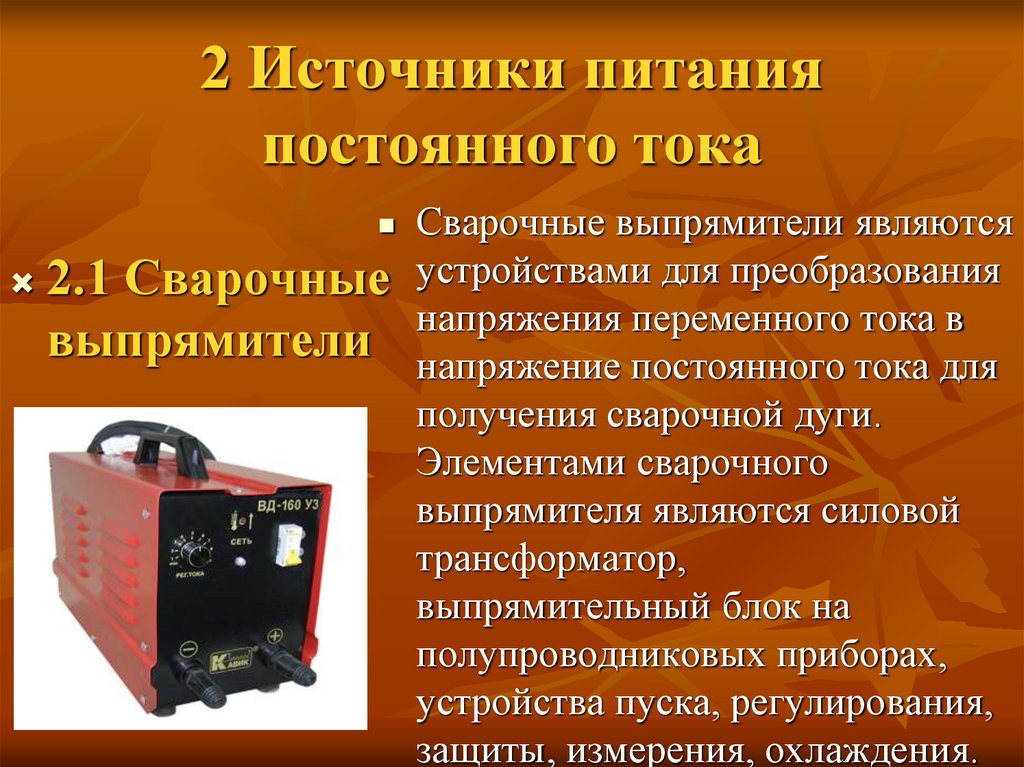

Сварочные выпрямители. Это источники постоянного сварочного тока, состоящие из сварочного трансформатора с регулирующим устройством и блока полупроводниковых выпрямителей (рис. 3). Иногда в комплект сварочного выпрямителя входит еще дроссель, включаемый в цепь постоянного тока. Дроссель служит для получения падающей внешней характеристики. Действие сварочных выпрямителей основано на том, что полупроводниковые элементы проводят ток только в, одном направлении. Наибольшее применение в сварочных выпрямителях получили селеновые и кремниевые полупроводники. Сварочные выпрямители выполняют в подавляющем большинстве случаев по трехфазной схеме, преимущества которой заключаются в большом числе пульсаций напряжения и более равномерной загрузке трехфазной сети. -65%.

Сварочные генераторы. Это специальные генераторы постоянного тока, внешняя характеристика которых позволяет получать устойчивое горение дуги, что достигается изменением магнитного потока генератора в зависимости от сварочного тока. Сварочный генератор постоянного тока состоит из статора с магнитными полюсами и якоря с обмоткой и коллекторами. При работе генератора якорь вращается в магнитном поле, создаваемом полюсами статора. Обмотка якоря пересекает магнитные линии полюсов генератора, и поэтому в витках обмотки возникает переменный ток, который с помощью коллектора преобразуется в постоянный. Вращение якоря сварочного генератора обеспечивается в сварочных преобразователях электродвигателем, а в сварочных агрегатах — двигателем внутреннего сгорания. К коллектору прижаты угольные щетки, через которые постоянный ток подводится к клеммам. К этим клеммам присоединяют сварочные провода, идущие к электрододержа-телю и изделию.

Сварочные генераторы выполняют по различным электрическим схемам. Они могут быть с падающей характеристикой (генераторы типа ГСО в преобразователях типа ПСО-ЗОО, ПСО-500 и др.), с жесткой и пологопадающей характеристикой (типа ГСГ в преобразователях типа ПСГ-500) и универсальные (преобразователи типа ПСУ-300, ПСУ-500).

Наибольшее распространение получили сварочные генераторы с падающими внешними характеристиками, работающие по следующим схемам: – с независимым возбуждением и размагничивающей последовательной обмоткой; – с самовозбуждением и размагничивающей последовательной обмоткой.

Схема генератора с независимым возбуждением и размагничивающей последовательной обмоткой показана на рис. 4, а.

С увеличением тока в сварочной цепи будет увеличиваться Фр, а Фн остается неизменным, результирующий поток Фрез, э. д. с. и напряжение на зажимах генератора будут падать, создавая падающую внешнюю характеристику генератора. Сварочный ток в генераторах этой системы регулируется реостатом Р и секционированием последовательной обмотки, т. е*. изменением числа ампер-витков.

В генераторах с самовозбуждением и размагничивающей последовательной обмоткой возбуждения используется принцип самовозбуждения.

Рис. 4. Принципиальная схема сварочного генератора: а — с независимым – возбуждённей и размагничивающей последовательной обмоткой, б — с самовозбуждением и размагничивающей последовательной обмоткой; Г — генератор, Р — реостат, НО — намагничивающая обмотка, РО — размагничивающая обмотка


Реклама:

Читать далее:
Установки для механизированной дуговой сварки

Статьи по теме:

Выпрямитель сварочный многопостовой серии ВДМ.

Данная статья носит информативный характер. Чтобы узнать цены, сроки, наличие, аналоги, перейдите в каталог

Выпрямитель сварочный многопостовой ВДМ предназначен для питания электрической сварочной дуги постоянным током при ручной дуговой сварке, резке и наплавки металлов, от сети переменного тока.

Условия эксплуатации выпрямителей сварочных ВДМ.

  • Выпрямитель предназначен для работы в закрытых помещениях с естественной вентиляцией.
  • Климатическое исполнение выпрямителя «У», категория размещения «3» по ГОСТ 15150-69, для работы в районах умеренного климата при температуре окружающего воздуха от минус 40 С до плюс 40 С и относительной влажности воздуха не более 80% ( при температуре плюс 20 С).
  • Не допускается использование для работы в среде насыщенной пылью, во взрывоопасной среде, а также в среде, содержащей едкие пары и газы, разрушающие металлы и изоляцию

Конструкция:
Трехфазный силовой трансформатор с магнитопроводом стержневого типа.Катушки первичной и вторичной обмотки неподвижны и выполнены из изолированного алюминиевого провода. Обмотки от сердечника магнитопровода изолированы стеклопластиком и пропитаны электротехническим лаком. Сердечник трансформатора собран из листов электротехнической стали марки 2212, толщиной 0,5 мм.
Вентиляция выпрямителя – воздушно-принудительная.

Регулирование сварочного тока производится для конкретного поста независимо с помощью балластного реостата.
Для подключения выпрямителя и питающей сети имеется сетевой кабель (надпись «380В»). Зажим для заземления выпрямителя расположен на основании выпрямителя.

Технические характеристики сварочных выпрямителей ВДМ.

Наименование параметра. ВДМ-561С ВДМ-1200С ВДМ-1600С
Номинальное напряжение питающей сети, В. 3х380
Номинальная частота, Гц. 50
Номинальный сварочный ток,А, (ПВ,%) 560(100%) 1200(100%) 1600(100%)
Номинальное рабочее напряжение, В не менее 60
Внешняя характеристика жесткая
Напряжение холостого тока, В не более 70
Количество одновременно работающих постов 2 4 8
Коэффициент одновременности работы 0,5
Номинальный сварочный ток одного поста, А. (ПВ%) 280(60%) 315(60%) 315(60%)
Потребляемая мощность, кВА, не более 24 46 120
Коэффициент полезного действия, % не менее 90
Режим работы Продолжительный
Диаметр электрода, мм 2-6
Габаритные размеры, мм, не более 410х780х680 520х880х780
Масса , не более, кг 150 180 300

Комплект поставки выпрямителей ВДМ.

  1. выпрямитель ВДМ - 1шт;
  2. кабель - 3 м;
  3. паспорт - 1 экз.

Виды сварочных аппаратов: трансформаторы, выпрямители, инверторы, полуавтоматы, аппараты TIG сварки, аппараты плазменной резки - Статьи о сварке

   Сварочные аппараты применяются для осуществления процесса сварки и резки различных металлов: стали, алюминия, мели, нержавейки и др. Сварочные аппараты подразделяются на следующие основные виды:

   Трансформаторы – это самые простые сварочные устройства. В трансформаторах переменный ток электросети с большим напряжением преобразуется в переменный ток меньшего напряжения для создания электрической дуги и осуществления процесса сварки. Переменный ток не позволяет при сварке трансформатором создать постоянную и стабильную электрическую дугу, отсюда образующийся при сварке шлак и сильное разбрызгивание металла. Качество свариваемого шва снижается. Трансформаторы имеют существенный вес, при сварке трансформатор потребляет много энергии, а также трансформаторы чувствительны к перепадам сетевого напряжения. Сварочные трансформаторы широко применяются в строительстве и производстве. Трансформаторами варят только черные металлы, а сварщик должен иметь высокую квалификацию для качественной сварки.

   Выпрямители – это трансформаторные сварочные аппараты, которые преобразовывают переменный сварочный ток в постоянный благодаря наличию диодных полупроводников. Сварка сварочными выпрямителями характеризуется стабильной дугой, качественным сварным швом, глубоким проваром при низком уровне разбрызгивания металла, меньшим, в сравнении с трансформаторами сварочными, энергопотреблением. Выпрямители сварочные используют для сварки черных металлов. Выпрямителями сварочными при обратной полярности можно варить алюминий. Помимо алюминия, выпрямителями варят чугун, нержавейку, высоколегированную сталь. Выпрямители для сварки имеют большой вес и высокую цену, поэтому применяются в промышленности и крупном строительстве.

   Инверторы сварочные – это аппараты для сварки, которые имеют небольшой вес и малые габаритные  размеры. Использование сварочных инверторов для сварки на постоянном токе характеризуется высоким качеством сварочного шва, снижением разбрызгивания металла, стабильной дугой. Принцип работы инвертора заключается в том, что переменный сварочный ток преобразовывается в постоянный ток, потом благодаря инверторному блоку (преобразователю частоты) ток снова преобразовывается в переменный ток высокой частоты, далее понижается напряжение тока и увеличивается его мощность. Инверторы сварочные имеют высокий КПД. Сварочные аппараты инверторного типа применяются для сварки черных и цветных металлов. Инверторы не чувствительны к перепадам напряжения.



Китай Трансформатор выпрямитель тока привод переменной частоты Производители

Трансформатор выпрямитель тока привод переменной частоты

Технология управления частотой переменного тока является национального проекта по энергосбережению поощрять и развивать, является одной из отраслей, государство придает первоочередное значение. Частоты контроля выпрямителей трансформатора имеет высокое техническое содержание, теперь только небольшое число крупных компаний имеют возможность для разработки и производства этого продукта, формирования и индустриализации развития технологии может решительно поддерживать развитие национальной промышленности и поднимать проблемы в зависимости от импорта, имеет большое значение для улучшения самостоятельной несущей способности переменного тока частоты контроля оборудования в нашей стране. Поэтому мы в полной мере использовать хорошего дизайна и производства технологии компании оригинального трансформатора при сильной поддержке страны на основе частоты контроля выпрямителей трансформатора технологии исследования, разработали трансформатор выпрямитель тока привода переменной частоты успешно, заполнение внутренней пустым.
Наша компания владеет полный набор передовых технологий всех видов переменной частоты привода выпрямителей трансформатора дизайн, производство и тестирование после более чем десяти лет развития. ZSS-11000/10 дисков выпрямителей трансформатора производится в 2002 году прошел испытание внезапного короткого замыкания один раз в Шэньян Hushitai национального контроля качества трансформатора и центром осмотра.
Переменной частоты диск выпрямителей трансформатора типа включают двойной обмотки выпрямительный трансформатор, трансформатор с двойной Сплит замотки, трансформатор одного тела с тремя обмотками Сплит, тандем трансформатор с двойной Сплит замотки, тандем трансформатор с тремя обмотками Сплит, изолированный 18-фазы переменной частоты привода выпрямителей трансформатора, анти смещения магнитного выпрямитель тока трансформатор, трансформатор сдвига фазы высокого давления с двойной Сплит обмотками и три тела общего Коробка привода выпрямительный трансформатор , т. д.

Технические данные трансформатор выпрямитель тока привода двух обмоток

Технические datd трансформатор выпрямитель тока привода двойного низкого напряжения

Технические данные привода деревьев низкого напряжения трансформатор выпрямитель тока


Сохранить САВ

Сохранить

Группа Продуктов : Трансформатор > Специальный трансформатор

Трансформаторный выпрямитель (TRU) для военного и авиационного применения

Семейство TRU от Electrocube модели TR1010 преобразует первичную мощность переменного тока самолета в мощность 28 В постоянного тока от однофазного источника 115 В и 400 Гц.

Эти легкие TRU были специально разработаны для использования в военных и коммерческих самолетах. Они соответствуют всем требованиям к исключительной надежности и экологическим требованиям общих коммерческих и военных стандартов для бортового оборудования. Доступны герметичные версии.

Многолетний опыт Electrocube в производстве бортовых компонентов гарантирует, что наша конструкция обеспечивает самый легкий продукт в отрасли.

Охлаждение обеспечивается теплопроводностью через монтажную опорную пластину. Никакого принудительного воздушного охлаждения не требуется. Отсутствие воздуходувок обеспечивает высокую надежность и абсолютно не требует технического обслуживания, обеспечивая низкую стоимость жизненного цикла агрегата.

Стандартные характеристики:

  • Сопротивление (сопротивление склеивания): <10 м Ом / л>
  • Среднее время безотказной работы:> 50.000 ч

Приложения:

  • Военный самолет / li>
  • Коммерческий самолет / li>

Выходной ток:

Электрические характеристики (типовые):

Ввод:

  • Номинальное напряжение: 115/200 В переменного тока, 1 фаза
  • Скорость передачи: 400 Гц и / или дикая частота
  • Скачки напряжения: MIL-STD-704 D
  • Переходные процессы напряжения: MIL-STD-704 D
  • Переходные процессы частоты: MIL-STD-704 D

Выход (конструкция 3 А):

  • Номинальное напряжение: 28 В постоянного тока
  • Номинальная мощность: 84 Вт
  • Номинальный ток: 3 A
  • Пульсация (номинальная мощность): 8%

КПД:> 86% (номинальная мощность)
Содержание гармоник: макс. 5% от фундаментальной

Выходная характеристика (типовая):

a) UE = 115 В переменного тока (полная нагрузка)
fE = 400 Гц ± 7.5% / UA => 25,3 В постоянного тока

b) UE = 115 В переменного тока (без нагрузки)
fE = 400 Гц ± 7,5% / UA => 28 В постоянного тока

* доступны другие напряжения

Типичные физические характеристики:
(негерметичная конструкция на 3 А)

Размер: Д = 3,90 * В = 2,56 * Ш = 1,94
Вес: 1,2 фунта.

Требования к окружающей среде:

Рабочая температура ……… от -30 ° C до 102 ° C
Мгновенно: (Температура воздуха и монтажной пластины) ……… 153 ° C в течение 2 мин.
Температура хранения ……… от -60 ° C до 90 ° C
Вибрация: случайная ……… .22 G rms
………………………………… 10-2000 Гц
………………… …………… IAW MIL-STD-810 C
Ударная нагрузка: 40 г. 11 мс
Влажность: 95% IAW
……… RTCA / DO-160
Высота ……… 10 кПа
Диэлектрическое сопротивление ………> 100 МОм

Технические характеристики могут быть изменены без предварительного уведомления

Регулируемый или нерегулируемый - сильноточные TRU Electrocube преобразуют трехфазную мощность в постоянный ток, соответствующий стандарту MIL-STD-704.Стандартные блоки работают в самых жестких условиях и разработаны в соответствии с военными стандартами для критически важного оборудования.

Дизайн Технология легкого трансформатора из алюминиевой фольги Electrocube предлагает продукт с наименьшим весом.

Доступны модели с принудительной подачей воздуха, внутренним вентилятором или естественной проводимостью в свободном воздухе с номинальным выходным током от 20 А до 500 А.

ТРУ применяются в коммерческих и военных самолетах: от грузовых самолетов до истребителей, от танкеров до учебных, вертолетов и наземных базовые единицы.

Входное напряжение:

  • Трехфазное соединение типа "звезда" или "треугольник"

Входная частота:

  • 400 Гц и / или дикая частота

Выходное напряжение:

  • Нерегулируемый
  • 28 В постоянного тока номинальное
  • 24,0-31,5 В постоянного тока Нормальное
  • Регулируемый
  • 28 В постоянного тока +/- 1%

Выходная мощность:

  • от 20 до 500 А
  • от 1400 до 14000 Вт

Перегрузка:

  • 125% за 5 минут
  • 150% за 2 минуты
  • 200% за 1 минуту
  • 1200% за 1 секунду

Пульсация:

КПД:

Коэффициент мощности:

Содержание гармоник:

  • Макс 5% от основного

Урок 1 - Основы дуговой сварки

Урок 1 - Основы дуговой сварки © АВТОРСКИЕ ПРАВА 1999 ГРУППА ЭСАБ, ИНК.УРОК I, ЧАСТЬ B 1.9.3.1.1 Трансформатор типа производят только переменный ток. Они обычно называется «Сварочные трансформаторы». Все типы переменного тока используют однофазное первичное питание и имеют тип постоянного тока. 1.9.3.1.2 Выпрямитель типы обычно называются «Сварочные выпрямители» и производят DC или, AC и Сварочный ток постоянного тока.Они могут использовать как однофазные, так и трехфазные входная мощность. Они содержат трансформатор, но исправляют переменный или постоянный ток с помощью селена выпрямители, кремниевые диоды или кремний управляемые выпрямители. Доступен либо в константе ток или постоянное напряжение типа, некоторые производители предлагают устройства, которые представляют собой комбинацию оба и могут использоваться для сварки покрытым электродом, сварки неплавящимся электродом и для сварки твердым телом или флюсом порошковая проволока.1.9.3.2 Вращающийся Типы - Источники питания вращающегося типа можно разделить на две классификации: 1. Мотор-генераторы 2. Двигатель Управляемый 1.9.3.2.1 Мотор-генератор типы состоят из электродвигателя, соединенного с генератором или генератор, который производит желаемый мощность сварки. Эти машины давали отличные сварные швы, но из-за движущихся частей требовал значительного обслуживания. Мало, если любые, сейчас построен сегодня. 1.9.3.2.2 Двигатель приводные типы состоят из бензинового или дизельного двигателя, соединенного с генератором или генератор, который производит желаемый мощность сварки.Они широко используются на работах, выходящих за рамки коммерческие линии электропередач, а также мобильные ремонтные предприятия. Оба вращающихся типа может доставить либо Сварочная мощность на переменном или постоянном токе или их комбинация. Доступны оба типа как постоянный ток или постоянное напряжение модели. 1.9.4 Мощность Управление источниками - источники сварочного тока различаются также в методе контроля выходной ток или напряжение. Производительностью можно управлять механически, как в машинах, имеющих реактор с отводом, подвижный шунт или дивертер, или подвижная катушка.Электро- трёх типов управления, например, магнитного усилители или насыщаемые реакторы, также используются и самые современные типы, содержащие выпрямители с кремниевым управлением, дают точные электронное управление. 1.9.4.1 А подробное обсуждение многих типов источников сварочного тока на рынке сегодня слишком длинная тема для этого курса, хотя дополнительная информация о типе Источники питания для различных сварочных процессов будут рассмотрены в Уроке II.1.9.4.2 Отлично литературу можно получить у производителей источников питания, и следует проконсультироваться для получения дополнительной информации.

Конструкция блока питания постоянного тока

Выбор трансформатора и выпрямителя

Для получения постоянного напряжения из сети переменного тока используются трансформатор и выпрямитель, как показано ниже.Трансформатор изменяет сетевое напряжение на более подходящее для наших требований; а выпрямитель удаляет отрицательную часть сигнала, давая на выходе только положительные напряжения. На схеме ниже показан мостовой выпрямитель; можно использовать одинарный диодный выпрямитель, но он менее эффективен; а поскольку кремниевые диоды недороги, конструкция моста стала почти универсальной.

Для целей этого руководства я буду использовать в качестве примера источник питания с выходом 12 В постоянного тока; однако простая теория позволит вам разработать источники питания для любого желаемого напряжения и тока.В следующих разделах в качестве примера будет использоваться конструкция переменного источника питания 2 А при напряжении до 30 В.

Падение напряжения на выпрямителе

Выпрямитель: одиночный кремниевый выпрямительный диод с прямой проводимостью развивает напряжение около 0,7 В (но может достигать 2 В). Обычно мы допускаем падение напряжения около 2В для конфигурации мостового выпрямителя.

Трансформатор: Потери также возникают в обмотках трансформатора; однако трансформатор, рассчитанный на 220 В: 30 В при 10 А, обычно обеспечивает выходную мощность 30 В (среднеквадратичное значение) при выдаче номинального тока.Это означает, что напряжение без нагрузки будет выше.

Осциллограммы вокруг контура

На этих диаграммах показано напряжение в различных точках цепи для трансформатора 240: 12В.

Здесь вы можете увидеть выход трансформатора. На выходе получается синусоида с центром около 0 вольт.

Пиковое напряжение Vpk составляет 1,414 (квадратный корень из 2), умноженное на среднеквадратичное значение на выходе - значение, указанное для трансформаторов.

Например, для трансформатора 240В: 12В пиковое напряжение будет
1.414 умножить на 12 = 17В

На этой схеме показан выходной сигнал мостового выпрямителя.

Вы можете видеть отрицательный "горб" от сигнала переменного тока выше, который был "перевернут вверх дном" блоком мостового выпрямителя. Пиковое напряжение теперь составляет 17 В - 2 В = 15 В.

Среднеквадратичное значение напряжения составляет около 10,6 В при полной нагрузке. Повышается при уменьшении нагрузки. Среднее напряжение 9,27

Вы также можете увидеть плоскую часть около нуля, где ни один из выпрямительных диодов не начал проводить.

Приведенный выше сигнал можно рассматривать как постоянное напряжение постоянного тока 9,27 В с наложенным изменяющимся сигналом примерно 15 В от пика до пика и средним значением 0 В.

Среднеквадратичное значение этого сигнала составляет около 15/2 * 1,414 = 5,4 В

Пример конструкции - выбор компонентов

Спецификация: Разработайте и создайте блок питания для работать от сети 240 В переменного тока. Он должен питать двигатель постоянного тока 12 В, который работает в течение длительного времени и при нормальном использовании потребляет от источника питания максимум 2 А.

Нам понадобится трансформатор на 12 В 2 А = 24 Вт или более

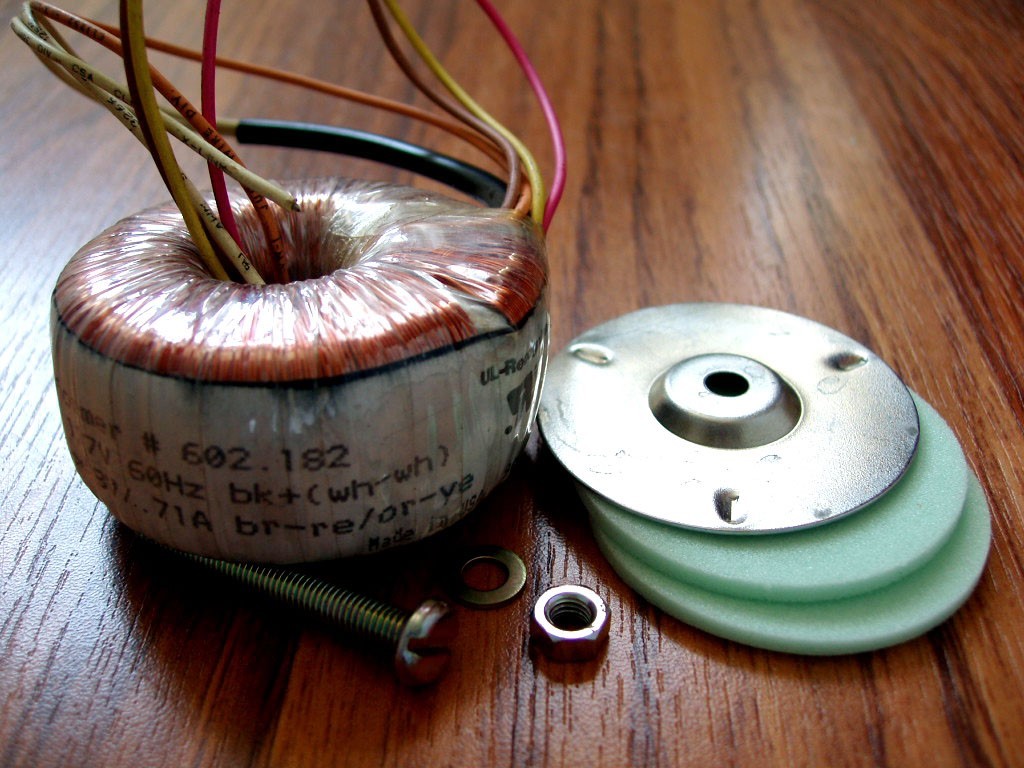

Здесь вы можете увидеть два возможных стиля трансформатора. Либо подойдет.

Оба рассчитаны на 12 В 48 Вт

Это кремниевый мостовой выпрямитель, рассчитанный на пиковое обратное напряжение 200 В и средний прямой ток 4 А. Это было бы хорошо.

Расчет тепла:

При использовании ток будет 2А, а прямое падение напряжения около 0.9 В на диод (техническое описание) или 1,8 В на оба диода.

2A * 1,8 В = 3,6 Вт.

Тепловое сопротивление воздуху (из техпаспорта) составляет 22 градуса Цельсия на ватт, поэтому в упаковке будет температура на 22 * ​​3,6 = 80 градусов выше температуры окружающей среды. Это слишком тепло, поэтому мы добавим небольшой радиатор или прикрутим выпрямитель к металлическому корпусу.

Обсуждение: Схема, показанная на этой странице, подходит для зарядки автомобильного аккумулятора или работы двигателя постоянного тока. В этих приложениях рябь не важна.Выход этого источника питания, как указано выше, будет 12 В - 1,8 = 10,2 В прибл. Мотор работал нормально. Однако для большинства приложений требуется сглаженный выходной сигнал, и для обеспечения этого в следующей схеме мы будем использовать конденсатор. Добавление конденсатора увеличит среднее выходное напряжение - см. Сглаживание.

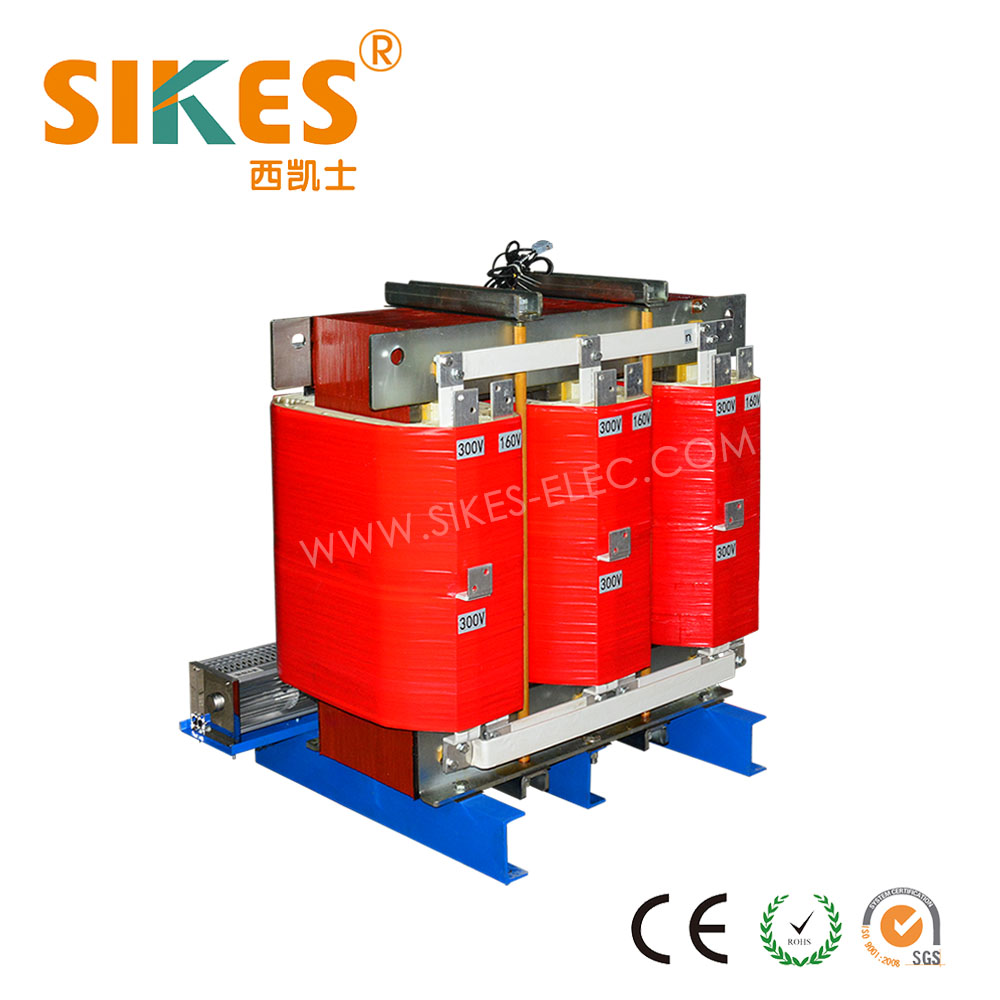

Трансформатор

для выпрямителя | Для железных дорог

Масляный трансформатор Трансформатор с газовой изоляцией Трансформатор для ШИМ-управления

В системе питания постоянного тока этот трансформатор понижает напряжение трехфазного переменного тока для соответствия входу выпрямителя.

Свяжитесь с нами

Характеристики продукта

Оптимальная конструкция соответствует специальным требованиям к перегрузкам, включая классы D, E и S для электрических железнодорожных нагрузок, а также компактная и легкая конструкция.
Мы можем удовлетворить различные требования в зависимости от компоновки подстанции, такие как тип радиаторного блока, отдельный тип установки радиатора, а также системы первичных и вторичных вводов, кабелей и шинопроводов.

  • Оптимальная конструкция в сочетании с выпрямителем
  • Гибкое соответствие требованиям компоновки
  • Применение метода изоляции в соответствии с условиями установки
  • Высокая надежность, подтвержденная послужным списком
  • Поддерживает различные уровни перегрузки (класс E, класс D, класс S)
  • Поддерживает 6- и 12-фазное выпрямление
  • Возможна поддержка силиконовой жидкостью, пальмовым маслом и т. Д.для защиты окружающей среды

Приложения и решения

В системе питания постоянного тока переменный ток преобразуется в постоянный ток с помощью выпрямителя, обеспечивающего источник питания постоянного тока для электропоездов.
Трансформатор применяется для понижения напряжения, чтобы соответствовать входной стороне этого выпрямителя.

Технические характеристики

Пример спецификации 1

Вместимость 4380 / 2x2265кВА
Номинальное напряжение 66 кВ / 2 x 1200 В
Тип рейтинга Класс D (100% непрерывно, 150% в течение 2 часов, 300% в течение 1 мин.)
Соединение Δ-Δ-⅄
Метод изоляции Масло-погружное естественное охлаждение

Пример спецификации 2

Вместимость 2160 / 2x1120кВА
Номинальное напряжение 22кВ / 2x590В
Тип рейтинга Класс D (100% непрерывно, 150% в течение 2 часов, 300% в течение 1 мин.)
Соединение Δ-⅄-Δ
Метод изоляции Самоохлаждаемый тип с газовой изоляцией
Вопросы по продукту

US Magnetics »Блоки трансформатора-выпрямителя - Обзор

Трансформаторно-выпрямительные блоки
Обзор

Ральф Ливингстон
US Magnetics © 2015

Блок трансформатор-выпрямитель (TRU) состоит из трансформатора в сочетании с выпрямительным узлом, предназначенным для преобразования мощности переменного тока (обычно от трехфазного источника) в нерегулируемую или частично регулируемую объемную мощность постоянного тока.Многофазный TRU, как и активный входной каскад PFC (коррекция коэффициента мощности), способен подавлять нежелательные входные гармонические токи, но в отличие от входного каскада PFC имеет очень мало активных компонентов. Поэтому он гораздо менее подвержен повреждениям, вызванным переходными процессами в системе или высокими температурами. Решение о том, использовать ли TRU или активный внешний интерфейс PFC в системе, обычно включает рассмотрение веса в зависимости от сложности схемы и MTBF.

В активной схеме PFC мощность переменного тока преобразуется в напряжение шины постоянного тока, которое выше, чем пиковое выпрямленное входное напряжение переменного тока на линии высокого напряжения.Это достигается за счет использования повышающего преобразователя с широтно-импульсной модуляцией - с ШИМ-управлением, отслеживающим входное синусоидальное напряжение таким образом, который приводит к представлению линейной нагрузки на входную сеть. Схема, используемая для достижения этого желаемого результата, довольно сложна и обычно включает в себя интегральную схему и сотни или более вспомогательных компонентов для каждой фазы, включая силовые полупроводники. В результате получается легкая по весу схема, но с большим количеством деталей, что снижает наработку на отказ системы.TRU чрезвычайно выгодно отличается от электронной коррекции коэффициента мощности с точки зрения надежности, прочности и среднего времени наработки на отказ - обычно за счет увеличения веса. Исключение составляют некоторые ситуации с высоковольтной шиной, когда использование неизолированного ATRU (с использованием автотрансформатора) может фактически привести к общей экономии веса по сравнению со схемой PFC.

TRU обычно включает в себя только трансформатор и от 6 до 24 активных компонентов - выходные выпрямители.
Многофазный TRU выполняет коррекцию коэффициента мощности и подавление входного гармонического тока путем принудительного управления углами проводимости и длительностью выходного выпрямителя.Это достигается за счет комбинации конфигурации вторичной обмотки трансформатора и включения запланированного распределенного реактивного сопротивления утечки в структуру обмотки катушки. Межсоединения вторичной обмотки спроектированы так, чтобы приводить к перекрытию периодов проводимости выпрямителя - происходящему во временной области таким образом, чтобы минимизировать входные гармонические токи. Для достижения желаемого результата можно использовать различные конфигурации намотки; от простого 6-фазного соединения диаметральной звездой (звезда) с межфазным индуктором до сложного 24-импульсного соединения звездой между собой.Обычно наблюдаемые вторичные соединения включают в себя 6, 9, 12, 15, 18 и 24-импульсные конфигурации со схемами соединения по схеме «звезда» и «треугольник».

Примером одного метода, используемого для сдвига углов проводимости выпрямителя, является случай соединенной звезды. В этом проиллюстрированном примере желательна 9-фазная 18-импульсная вторичная обмотка. Вторичная обмотка со звездой на 25 витков на нейтраль является отправной точкой для примера конструкции, показанного на фиг. 1. Начальные три выходные фазы определены с точки зрения чередования фаз как 0 °, 120 ° и 240 °.Чтобы удовлетворить требование к симметричному 9-фазному вторичному выходу, шесть дополнительных фаз должны быть «построены» с поворотом на 40 °, 80 °, 160 °, 200 °, 280 ° и 320 °.

Наши строительные блоки для новых обмоток представляют собой сегменты трех существующих вторичных фаз, гибкость которых ограничена только необходимостью использования целочисленных витков. Комбинируя непохожие сегменты трех исходных фаз, можно построить векторный эквивалент каждой требуемой новой фазы. Отношение целочисленных витков отдельных сегментов обмотки будет определять фазовый угол и амплитуду вектора, а также вторичный ток, отраженный обратно к каждой исходной первичной фазе в течение периода проведения выпрямителем векторной фазы.2 -2ac COS β), можно определить эквивалентную амплитуду вектора новой обмотки. Используя закон синусов (SINα / a = SINβ / b), можно рассчитать эквивалентное чередование фаз новой комбинированной обмотки. Новая обмотка имеет эквивалентную амплитуду 24,58 витка и эквивалентный угол поворота 39,36 °. Эти результаты находятся в пределах нескольких процентов от целевого значения для 25-витковой обмотки при 40 ° и довольно типичны для степени точности, приемлемой для комбинированной обмотки. Остальные добавленные фазы будут построены аналогичным образом с использованием сбалансированного выбора объединенных фаз.

Другой тип TRU - однофазный TRU. Обеспечивая нерегулируемую или частично регулируемую мощность постоянного тока от однофазного источника переменного тока, этот тип TRU не обеспечивает коррекцию коэффициента мощности или подавление входных гармонических токов. Однако это обычно не проблема на системном уровне, поскольку этот тип TRU обычно используется для обеспечения источника нерегулируемого постоянного тока для маломощных нагрузок, таких как приборное освещение, соленоиды, реле и т. Д. Уровень выходной нагрузки по сравнению с общая мощность системы обычно достаточно мала, чтобы не ухудшать общую производительность системы.Некоторое улучшение коэффициента мощности, а также регулирования нагрузки может быть достигнуто путем добавления к TRU качающейся катушки индуктивности, соединенной последовательно с накопительным конденсатором постоянного тока. Изменение выходной индуктивности в зависимости от нагрузки имеет тенденцию ограничивать выходное напряжение в условиях небольшой нагрузки и «выравнивать» выход постоянного тока при изменении нагрузки. Этот экономичный и эффективный метод проектирования иногда используется в регуляторах затемнения приборного освещения самолетов.

Способы охлаждения

Из-за преимуществ снижения веса, конвекция свободного воздуха редко используется в качестве метода охлаждения TRU с выходной мощностью более нескольких сотен ватт.Сквозное охлаждение воздухом (AFT), использование встроенных вентиляторов, кондуктивное охлаждение или сквозное охлаждение жидкости (LFT) являются одними из наиболее распространенных методов охлаждения. Каждый метод имеет свои преимущества и недостатки с точки зрения стоимости, надежности и экономии веса.
В системах, уже включающих систему охлаждения AFT авионики, использование преимуществ существующей системы является логическим выбором, если предполагается адекватная пропускная способность воздушной системы и наличие подходящего охлаждающего порта. Использование системы AFT исключает необходимость установки бортовых вентиляторов или громоздкой опорной плиты, поэтому может быть достигнута значительная экономия как в весе, так и в стоимости.Поскольку охлаждающие нагнетатели находятся вне TRU, это мало влияет на общее обслуживание системы.
Кондуктивное охлаждение с помощью опорной плиты имеет преимущества, заключающиеся в низких эксплуатационных расходах и высокой надежности из-за отсутствия вентиляторов. Это также позволяет построить полностью герметичный блок - идеальный вариант для работы в суровых условиях окружающей среды. Основным недостатком ТРУ с кондуктивным охлаждением является увеличенный вес трансформатора и его монтажные возможности из-за отсутствия воздушного потока над обмотками трансформатора.Дополнительная опорная плита также увеличивает общий вес устройства.
Блок с вентиляторным охлаждением позволяет уменьшить вес и размер блока TRU без необходимости в централизованном потоке воздуха в системе охлаждения. Пропуск нагнетаемого воздуха непосредственно через обмотки трансформатора TRU позволяет использовать проводники меньшего сечения, но делает защиту компонентов TRU более проблематичной. Поскольку вентилятор является движущейся частью, он гораздо более подвержен отказу из-за механического износа, ударов и вибрации, чем другие компоненты TRU.Таким образом, вентилятор становится точкой технического обслуживания, требующей периодического осмотра или замены, если он используется в критических условиях. Поскольку надлежащее охлаждение блока TRU зависит от работы вентилятора, типичным является мониторинг его работы с помощью аварийного сигнала блокировки ротора или датчика перегрева.
Когда охлаждение LFT с использованием PAO или воды доступно на уровне системы, может быть достигнута оптимальная эффективность охлаждения и снижение веса. Более высокий коэффициент теплопередачи и тепловая емкость жидкости приводят к значительному повышению эффективности охлаждения по сравнению с воздухом.Направление охлаждающей жидкости близко к критическим компонентам и к горячим точкам внутри TRU приводит к превосходному локализованному охлаждению. Поскольку используемый жидкий хладагент является несжимаемым, можно достичь большей эффективности при перекачивании хладагента по сравнению с движением сжимаемого воздуха. К недостаткам использования LFT-охлаждения можно отнести более высокую начальную стоимость оборудования и увеличение трудозатрат при первоначальной установке оборудования.

Когда TRU выбирается для нового приложения, очень важно, чтобы разработчик системы подробно обсудил приложение с разработчиком TRU.Активные элементы системы, такие как импульсные нагрузки и реактивные элементы, такие как конденсаторы, могут потребовать внесения изменений в TRU для соответствия ограничениям по гармоническому току системы. Для активных цепей, таких как контроллеры двигателей, может потребоваться добавление экранов трансформаторов и фильтрации электромагнитных помех для предотвращения наведенных электромагнитных помех на входной источник. Динамические характеристики TRU в полевой системе могут сильно отличаться от его работы в испытательной лаборатории с линейной нагрузкой. Как правило, разработчик TRU и системный инженер будут тесно сотрудничать на протяжении всего процесса проектирования системы, чтобы избежать любых проблем во время квалификационного тестирования системы.

TRU может быть идеальным выбором для обеспечения большого объема постоянного тока в системах, где экономичность, высокая надежность и прочность являются первоочередными задачами. Они особенно подходят для сложных приложений, таких как судовые энергетические системы или при подаче мощного постоянного тока на контроллеры двигателей, где переходные процессы линии и нагрузки, а также рекуперативная обратная связь делают использование внешнего интерфейса PFC проблематичным. При более низких уровнях мощности однофазный TRU может использоваться для подачи большого объема постоянного тока на осветительные устройства, соленоиды и реле, а также на электронные схемы, которые могут иметь довольно широкий диапазон входного сигнала или регулировку напряжения на плате.Указание TRU в вашей следующей системе может привести к очень желательному чистому улучшению общей наработки на отказ системы. Свяжитесь с US Magnetics, чтобы обсудить, как мы можем помочь вам определить, может ли TRU быть вашим разумным выбором.

800A 80V Электролизный трансформатор-выпрямитель для производства хлора с помощью морской воды и солевого раствора Производители и завод по электролизу в Китае - Индивидуальные продукты Цена

800A 80V Электролизный трансформаторный выпрямитель для производства хлора с помощью электролиза морской воды и рассола

1.Заявка

Выпрямители (источники питания постоянного тока) широко используются для очистки сточных вод путем электролиза, опреснения морской воды, очистки балластных вод, получения гипохлорита натрия из морской воды или рассола (электрохлорирование), применяемых при обеззараживании воды в промышленности, муниципальных образованиях, жилых помещениях. колонии, школы и другие водоемы, очистка балластных вод; очистка морской воды для промышленных предприятий, использующих морскую воду для систем охлаждения, таких как охлаждаемые электростанции, нефтехимические предприятия, терминалы СПГ, опреснительные установки и другие прибрежные отрасли.

2. Принцип работы трансформаторного выпрямителя

После того, как мощность переменного тока в электросети регулируется трансформатором выпрямителя, она выпрямляется и регулируется схемой тиристорного выпрямителя. Система управления выполняет выборку измерений, внутренний расчет, управление запуском, защиту, связь и другие функции системы, а также реализует стабильный выход постоянного тока.

Как правило, существует два типа выпрямительных схем: трехфазная мостовая схема и схема с двойной звездой.Выберите подходящую форму схемы в соответствии с выходными параметрами, чтобы реализовать оптимизацию системы.

Состав системы следующий:

3. Трансформаторный выпрямитель для электролизных справочных изображений

4. Основные параметры трансформаторного выпрямителя Имя

506 9000 Параметр

Номинальное выходное постоянное напряжение

34

34

по току

Управляющая цепь ПЛК

для управления логикой управления, аварийными сигналами, стандартными сигналами отключения и сигналами безопасности жестко подключается.

Параметры

Название поставщика

Green Power Co., Ltd.

Тип

Регулятор фазы тиристорного выпрямителя

Входное напряжение

3 фазы переменного тока 400 В ± 10%, 50 Гц / 60 Гц ± 1%

DC 80V

Номинальное выходное постоянное напряжение

DC 800A

Duty

Непрерывная работа при полной нагрузке I-class

Один выпрямитель Число импульсов

6-пульсная схема

Число выпрямителей

1

Диапазон регулирования постоянного тока%

Режим подключения выпрямительного блока

Двойная звезда с IPT

Охлаждение выпрямителя

Принудительное воздушное охлаждение

КПД при номинальной нагрузке

≥93%

Точность управления током в пределах

9342

Гармоника тока

THDi менее 5% и каждая гармоника соответствует требованиям IEEE 519 после добавления активного фильтра подавления гармоник.

Коэффициент мощности

≥0,9 при номинальной мощности

Кратковременная перегрузочная способность

150% в течение 1 минуты, 115% в течение 5 минут

> 3 раза

Запас по напряжению

> 3 раза

Пульсация

9 при полной выходной нагрузке управления

Цифровое управление

Класс защиты от проникновения (IP) панели выпрямителя

IP31

Температура окружающей среды, учитываемая для целей проектирования

Макс.50 ℃

Тип DCCT

Холл

Тип и режим управления

Постоянный ток / напряжение

сенсорная панель или кнопки) / Дистанционное управление (внешние контакты и сигналы 4-20 мА)

HMI

Цветная сенсорная панель

Охлаждение

Сухой трансформатор, ячейки выпрямителя с принудительной подачей воздуха охлаждение

Связь с дистанционным управлением

Сухие контакты и сигнал 4-20 мА

Защиты

Демпферная защита RC от перенапряжения

Защита от перенапряжения

Защита от короткого замыкания

Перегрев защита

Защита от повышенного / пониженного напряжения на входе (неправильная последовательность фаз и фаз

защита от потери)

Arm Тиристорная защита от перегрева Быстродействующий предохранитель

Защита изоляции

Защита от отказа вспомогательной цепи

Аварийный останов

Кабельный ввод переменного тока (вход)

Через нижнюю часть или по требованию заказчика

Кабельный ввод постоянного тока (выход)

Сверху или по требованию заказчика

Vector group

Dy11

Охлаждение трансформатора

Смола сухого типа

Шкаф

Окрашенная углеродистая сталь, с порошковым покрытием

Дверь для доступа к контрольной панели.

Размеры шкафа

2000 * 1400 * 1800 мм (Д * Ш * В) для каталожного номера

Вес

Расчетный 1300 кг цепи

Маркировка CE

С сертификацией в соответствии с Директивой по низковольтному оборудованию

2014/35 / EU и директивой 2014/30 / EU (Электро

директива по электромагнитной совместимости EMC)

Если есть вопросы по выпрямителю, звоните нам:

+86 13810151476

alice @ bjgreenpower.com

веб-сайт: www.gprectifier.com

Видео компании: https://youtu.be/VMMHVM-iDn0

Подключитесь к Linkedin: https://www.linkedin.com/in/alice-lee-20b63515b/

Hot Tags: Электролизный трансформатор-выпрямитель 800a 80v для производства хлора при электролизе морской воды и рассола Китай, Индия, производители, завод, индивидуальные, высокое качество, цена

Предыдущая

Электролизный источник питания для очистки воды, 300 А, 50 В, IGBT Автоматический реверсивный выпрямитель 40V 1000A очистки воды Eletrodialysis

Далее

Тенденции и анализ рынка выпрямительных трансформаторов к 2027 году

Мировой рынок выпрямительных трансформаторов: введение

  • Трансформаторный выпрямитель - это трансформатор, содержащий диоды или тиристоры в одном баке.В промышленных процессах, требующих значительного питания постоянного тока (DC), используются выпрямительные трансформаторы. Типичные процессы включают в себя тягу постоянного тока, электролиз и плавку.
  • Выпрямительные трансформаторы
  • предназначены для устранения таких проблем, как вихревые токи и гармоники. С помощью выпрямительного трансформатора можно достичь точного уровня регулировки напряжения. В этих трансформаторах блоки управления могут быть встроены внутри или отдельно. Система идеальна для использования в приложениях с высоким напряжением.
  • Комбинация регулирующего трансформатора и выпрямительного трансформатора, которая применяется в производстве первичного алюминия (плавильные заводы), широко известна как выпрямитель. В приложениях с номинальной мощностью примерно до 160 МВА выпрямители могут использоваться как решение с одним резервуаром. Однако для более высоких номиналов ограничения по транспортировке обычно требуют использования двух трансформаторов как отдельных блоков.

Ищете региональный анализ или конкурентную среду, попросите индивидуальный отчет

Ключевые драйверы и ограничения мирового рынка выпрямительных трансформаторов

  • Для большинства приложений требуются специальные промышленные трансформаторы, так как распространенные устройства не могут выдерживать нагрузку этих приложений.Эти трансформаторы обеспечивают подачу низкого напряжения с необходимой энергией, не вызывая повреждений. Они используются в различных приложениях, таких как горнодобывающая промышленность, электрические печи, лабораторные эксперименты и управление двигателями с регулируемой скоростью.
  • Выпрямительные трансформаторы работают при средней или низкой нагрузке. Выпрямительные трансформаторы позволяют передавать мощность при высоком напряжении на большие расстояния, тем самым сводя к минимуму потери при передаче.
  • Рост спроса на электроэнергию, трансграничная передача электроэнергии, всемирные инициативы по использованию возобновляемых и нетрадиционных источников энергии и модернизации сетей передачи являются факторами, способствующими развитию мирового рынка выпрямительных трансформаторов.
  • Рост мирового рынка выпрямительных трансформаторов напрямую связан с увеличением спроса на электроэнергию, развитием линий электропередач и заменой старых трансформаторных блоков во всем мире.Высокая стоимость приобретения и изготовления выпрямительных трансформаторов является серьезным ограничением. Тем не менее, без выпрямительных трансформаторов ни одна энергосистема не будет полноценной, и поэтому некоторые правительства предлагают субсидии на эти трансформаторы в различных формах.
  • Кроме того, глобальный рынок выпрямительных трансформаторов обусловлен повышенным спросом на электроэнергию. Поскольку энергетический сектор является ключевым показателем экономического роста, страны инвестируют в улучшение своей электроэнергетической инфраструктуры и удовлетворение растущего спроса на электроэнергию.
  • Выпрямительные трансформаторы низкого номинала в настоящее время используются чаще, чем выпрямительные трансформаторы среднего и высокого номинала. Во всем мире предпочтительными способами передачи энергии являются высоковольтный постоянный ток (HVDC) и высоковольтный переменный ток (HVAC). Это ключевой фактор, питающий мировой рынок выпрямительных трансформаторов.
  • Другие основные движущие силы включают расширение передающих сетей, высокий спрос на электроэнергию и замену старых блоков трансформаторов. Кроме того, производство возобновляемой энергии растет во всем мире, и мир движется в сторону «зеленой» энергии.Таким образом, количество солнечных и ветряных электростанций значительно выросло по всему миру за последние несколько лет.
  • Кроме того, увеличение использования возобновляемых, а также невозобновляемых источников энергии стимулирует спрос на выпрямительные трансформаторы с ростом спроса на интеграцию новых электростанций с передающими сетями.

Вы новичок, желающий добиться успеха в бизнесе? Получите эксклюзивную брошюру в формате PDF с данным отчетом

Рынок выпрямительных трансформаторов в Азиатско-Тихоокеанском регионе достигнет максимальной скорости роста

  • С точки зрения региона глобальный рынок выпрямительных трансформаторов можно разделить на: Северная Америка, Европа, Азиатско-Тихоокеанский регион, Латинская Америка, Ближний Восток и Африка
  • Рынок выпрямительных трансформаторов в Азиатско-Тихоокеанском регионе, вероятно, продемонстрирует максимальные темпы роста с 2019 по 2027 год благодаря технологическим достижениям и увеличению использования возобновляемых, а также невозобновляемых источников энергии в регионе.Ожидается, что это приведет к росту спроса на выпрямительные трансформаторы в регионе в ближайшем будущем.
  • Ожидается, что рынок в Северной Америке будет значительно расширяться в течение прогнозируемого периода благодаря присутствию нескольких крупных производителей трансформаторов в регионе
  • Ожидается, что рост расходов на оборону в США будет стимулировать спрос на выпрямительные трансформаторы в стране в течение прогнозируемого периода
  • Высокий спрос на электроэнергию в развивающихся странах, таких как Бразилия, и странах Ближнего Востока, таких как Иран и Саудовская Аравия, является ключевым фактором, определяющим рынок выпрямительных трансформаторов в этих странах

Ключевые производители, работающие на рынке

В 2018 году мировой рынок выпрямительных трансформаторов был сильно фрагментирован.Ключевые производители, работающие на мировом рынке:

  • ASEA Brown Boveri Group
  • Компания Дженерал Электрик
  • Корпорация Тошиба
  • Siemens AG
  • Crompton Greaves Ltd.
  • Mitsubishi Electric Corporation
  • Schneider Electric SA
  • Hyundai Heavy Industries Co. Ltd.
  • Bharat Heavy Electricals Limited
  • Электроаппарат Тебиан

Мировой рынок выпрямительных трансформаторов: объем исследования

Мировой рынок выпрямительных трансформаторов по типу

  • до 500 кВА
  • до 2000 кВА
  • до 5000 кВА
  • Прочие

Глобальный рынок выпрямительных трансформаторов, по приложениям

  • Нефть и газ
  • Химическая промышленность
  • Автомобильная промышленность
  • Металлы и горнодобывающая промышленность
  • Прочие

Мировой рынок выпрямительных трансформаторов по регионам

  • Северная Америка
  • Европа
    • Германия
    • U.К.
    • Франция
    • Италия
    • Испания
    • Россия и СНГ
    • Остальная Европа
  • Азиатско-Тихоокеанский регион
    • Китай
    • Индия
    • Япония
    • АСЕАН
    • Остальная часть Азиатско-Тихоокеанского региона
  • Южная Америка
    • Бразилия
    • Мексика
    • Остальная часть Южной Америки
  • Ближний Восток и Африка
    • GCC
    • Южная Африка
    • Остальной Ближний Восток и Африка

Это исследование TMR представляет собой всеобъемлющую структуру динамики рынка.В основном он включает критическую оценку пути потребителей или клиентов, текущих и новых направлений деятельности, а также стратегическую основу, позволяющую руководителям директивных органов принимать эффективные решения.

Нашей ключевой основой является 4-квадрантная структура EIRS, которая предлагает подробную визуализацию четырех элементов:

  • Клиент E Карты опыта
  • I Наблюдения и инструменты, основанные на исследованиях на основе данных
  • Практичность R Соответствует всем приоритетам бизнеса
  • S Трагические рамки для ускорения пути роста

В исследовании делается попытка оценить текущие и будущие перспективы роста, неиспользованные возможности, факторы, определяющие их потенциал дохода, а также структуру спроса и потребления на мировом рынке, разбив его на региональную оценку.

Исчерпывающе охвачены следующие региональные сегменты:

  • Северная Америка
  • Азиатско-Тихоокеанский регион
  • Европа
  • Латинская Америка
  • Ближний Восток и Африка

Структура квадранта EIRS в отчете суммирует наш широкий спектр основанных на данных исследований и рекомендаций для CXO, чтобы помочь им принимать более обоснованные решения для своего бизнеса и оставаться лидерами.

Ниже приведен снимок этих квадрантов.

1. Карта впечатлений клиентов

Исследование предлагает всестороннюю оценку различных путешествий клиентов, имеющих отношение к рынку и его сегментам. Он предлагает различные впечатления клиентов о продуктах и ​​использовании услуг. Анализ позволяет более внимательно изучить их болевые точки и опасения в различных точках контакта с клиентами. Решения для консультаций и бизнес-аналитики помогут заинтересованным сторонам, включая CXO, составить карты клиентского опыта, соответствующие их потребностям.Это поможет им нацелиться на повышение взаимодействия клиентов с их брендами.

2. Анализ и инструменты

Различные идеи в исследовании основаны на тщательно продуманных циклах первичных и вторичных исследований, с которыми аналитики участвуют в ходе исследования. Аналитики и эксперты-консультанты TMR применяют общеотраслевые инструменты количественного анализа клиентов и методологии прогнозирования рынка для получения результатов, что делает их надежными.В исследовании предлагаются не только оценки и прогнозы, но и лаконичная оценка этих цифр в динамике рынка. Эти идеи объединяют основанные на данных исследовательские рамки с качественными консультациями для владельцев бизнеса, CXO, политиков и инвесторов. Эти идеи также помогут их клиентам преодолеть свои страхи.

3. Практические результаты

Выводы, представленные в этом исследовании TMR, являются незаменимым руководством для выполнения всех бизнес-приоритетов, в том числе критически важных.Результаты при внедрении показали ощутимые преимущества для заинтересованных сторон и предприятий отрасли в повышении их производительности. Результаты адаптируются к индивидуальной стратегической структуре. Исследование также иллюстрирует некоторые из недавних тематических исследований по решению различных проблем компаниями, с которыми они столкнулись на пути к консолидации.

4. Стратегические рамки

Исследование дает предприятиям и всем, кто интересуется рынком, возможность сформировать широкие стратегические рамки.Это стало более важным, чем когда-либо, учитывая нынешнюю неопределенность из-за COVID-19. В исследовании обсуждаются консультации по преодолению различных подобных прошлых сбоев и предвидятся новые, чтобы повысить готовность. Эти рамки помогают предприятиям планировать свои стратегические согласования для восстановления после таких разрушительных тенденций. Кроме того, аналитики TMR помогут вам разобраться в сложном сценарии и обеспечить отказоустойчивость в неопределенные времена.

Отчет проливает свет на различные аспекты и дает ответы на актуальные вопросы рынка.Вот некоторые из наиболее важных:

1. Какие варианты инвестиций могут быть наилучшими при освоении новых продуктов и услуг?

2. К каким ценностным предложениям следует стремиться предприятиям при финансировании новых исследований и разработок?

3. Какие нормативные акты будут наиболее полезны для заинтересованных сторон в расширении их сети цепочки поставок?

4. В каких регионах в ближайшем будущем может наблюдаться рост спроса в определенных сегментах?

5.Каковы одни из лучших стратегий оптимизации затрат с поставщиками, с которыми некоторые хорошо зарекомендовавшие себя игроки добились успеха?

6. Какие ключевые перспективы использует топ-менеджер, чтобы вывести бизнес на новую траекторию роста?

7. Какие правительственные постановления могут поставить под сомнение статус ключевых региональных рынков?

8. Как новые политические и экономические сценарии повлияют на возможности в ключевых областях роста?

9.Каковы некоторые из возможностей получения прибыли в различных сегментах?

10. Что будет препятствием для входа на рынок новых игроков?

Обладая обширным опытом в создании исключительных рыночных отчетов, Transparency Market Research стала одной из надежных компаний по исследованию рынка среди большого числа заинтересованных сторон и CXO.Каждый отчет Transparency Market Research подвергается тщательной исследовательской деятельности во всех аспектах. Исследователи из TMR внимательно следят за рынком и извлекают полезные точки, способствующие росту. Эти моменты помогают заинтересованным сторонам соответствующим образом разрабатывать свои бизнес-планы.

исследователей TMR проводят исчерпывающие качественные и количественные исследования. Это исследование предполагает использование мнений экспертов рынка, сосредоточение внимания на последних разработках и других.Этот метод исследования отличает TMR от других фирм, занимающихся исследованиями рынка.

Вот как Transparency Market Research помогает заинтересованным сторонам и CXO с помощью отчетов:

Внедрение и оценка стратегического сотрудничества: Исследователи TMR анализируют недавние стратегические действия, такие как слияния, поглощения, партнерства, сотрудничества и совместные предприятия. Вся информация собрана и включена в отчет.

Идеальные оценки размера рынка: В отчете анализируются демографические характеристики, потенциал роста и возможности рынка в течение прогнозируемого периода. Этот фактор приводит к оценке размера рынка, а также дает представление о том, как рынок восстановит рост в течение периода оценки.

Инвестиционное исследование: Отчет фокусируется на текущих и предстоящих инвестиционных возможностях на конкретном рынке.Эти события информируют заинтересованные стороны о текущем инвестиционном сценарии на рынке.

Примечание: Несмотря на то, что были приняты меры для поддержания наивысшего уровня точности отчетов TMR, недавним изменениям, связанным с рынком / поставщиком, может потребоваться время, чтобы отразить их в анализе.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
