Как устроен однофазный трансформатор. Какой принцип работы лежит в его основе. Для чего используются однофазные трансформаторы. Каковы основные параметры и характеристики однофазных трансформаторов. Какие существуют режимы работы однофазных трансформаторов.
Принцип работы однофазного трансформатора
Принцип работы однофазного трансформатора основан на явлении электромагнитной индукции. При подаче переменного напряжения на первичную обмотку в ней возникает переменный ток, который создает в магнитопроводе переменный магнитный поток. Этот поток пронизывает витки вторичной обмотки и наводит в ней ЭДС.
Основные этапы работы трансформатора:
- На первичную обмотку подается переменное напряжение
- В первичной обмотке возникает переменный ток
- Переменный ток создает в магнитопроводе переменный магнитный поток
- Магнитный поток пронизывает витки вторичной обмотки
- Во вторичной обмотке наводится ЭДС
- При подключении нагрузки во вторичной цепи возникает ток
Таким образом, энергия из первичной обмотки передается во вторичную посредством магнитного поля, без непосредственной электрической связи между обмотками.

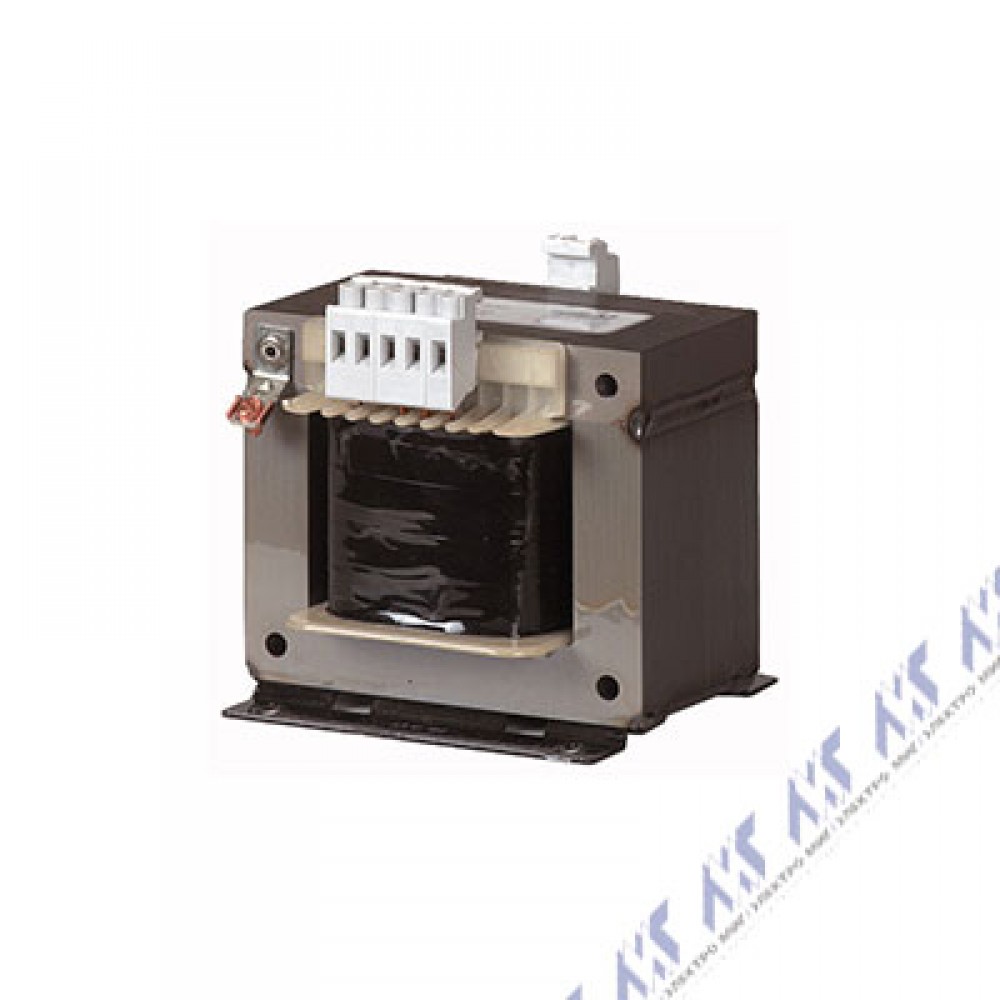

Устройство однофазного трансформатора
Основными элементами конструкции однофазного трансформатора являются:
- Магнитопровод — сердечник из ферромагнитного материала, обычно электротехнической стали
- Первичная обмотка — подключается к источнику переменного напряжения
- Вторичная обмотка — к ней подключается нагрузка
- Изоляция обмоток
- Система охлаждения (для мощных трансформаторов)
- Вводы для подключения обмоток
Магнитопровод изготавливается из листов электротехнической стали толщиной 0,35-0,5 мм для уменьшения потерь на вихревые токи. Обмотки выполняются из медного или алюминиевого провода. Между обмотками размещается слой изоляции.
Основные параметры однофазных трансформаторов
Важнейшими параметрами, характеризующими однофазный трансформатор, являются:
- Номинальная мощность — максимальная мощность длительной работы
- Номинальные напряжения первичной и вторичной обмоток
- Коэффициент трансформации — отношение числа витков обмоток
- КПД — отношение выходной мощности к входной
- Потери холостого хода и короткого замыкания
- Напряжение короткого замыкания
- Группа соединения обмоток
Эти параметры определяют возможности применения трансформатора и его характеристики в различных режимах работы.

Режимы работы однофазных трансформаторов
Основными режимами работы однофазных трансформаторов являются:
Режим холостого хода
При холостом ходе вторичная обмотка разомкнута и ток в ней отсутствует. Первичная обмотка потребляет небольшой ток намагничивания для создания магнитного потока. В этом режиме определяются потери в стали магнитопровода.
Режим короткого замыкания
При коротком замыкании вторичная обмотка замкнута накоротко, а к первичной подводится пониженное напряжение. Ток во вторичной обмотке достигает номинального значения. Этот режим позволяет определить потери в обмотках.
Номинальный режим
При номинальном режиме к вторичной обмотке подключена номинальная нагрузка. Трансформатор работает в расчетных условиях с номинальной мощностью и КПД.
Области применения однофазных трансформаторов
Однофазные трансформаторы широко используются в следующих областях:
- Электроснабжение частных домов и небольших объектов
- Питание бытовой техники и электроники
- Лабораторное и измерительное оборудование
- Сварочные аппараты
- Зарядные устройства
- Системы освещения
- Источники питания электронной аппаратуры
Их преимуществами являются простота конструкции, высокая надежность и невысокая стоимость по сравнению с трехфазными трансформаторами.

Преимущества и недостатки однофазных трансформаторов
Основные преимущества однофазных трансформаторов:
- Простота конструкции и изготовления
- Высокая надежность
- Невысокая стоимость
- Малые габариты и вес для маломощных моделей
- Простота подключения и эксплуатации
К недостаткам можно отнести:
- Ограниченную мощность по сравнению с трехфазными
- Большие габариты и вес для мощных моделей
- Неравномерную нагрузку сети при питании мощных потребителей
Несмотря на определенные ограничения, однофазные трансформаторы остаются востребованными во многих областях применения.
Виды однофазных трансформаторов
По конструкции магнитопровода однофазные трансформаторы подразделяются на следующие основные виды:
Стержневые трансформаторы
Имеют прямоугольный магнитопровод с двумя вертикальными стержнями, на которых размещаются обмотки. Отличаются простотой конструкции.
Броневые трансформаторы
Магнитопровод охватывает обмотки с трех сторон, обеспечивая лучшее экранирование. Применяются для работы в условиях сильных электромагнитных помех.

Тороидальные трансформаторы
Имеют кольцевой магнитопровод с намотанными на него обмотками. Обладают минимальными потерями и массогабаритными показателями.
Расчет параметров однофазного трансформатора
При проектировании и эксплуатации однофазных трансформаторов важно уметь рассчитывать их основные параметры:
Коэффициент трансформации
Определяется по формуле:
k = U1 / U2 = w1 / w2
где U1, U2 — напряжения первичной и вторичной обмоток, w1, w2 — числа витков обмоток.
Номинальные токи обмоток
Рассчитываются по формулам:
I1 = S / U1
I2 = S / U2
где S — полная мощность трансформатора.
КПД трансформатора
Определяется как:
η = P2 / P1 = P2 / (P2 + ΔP)
где P2 — мощность нагрузки, P1 — потребляемая мощность, ΔP — суммарные потери.
Расчет этих и других параметров позволяет правильно выбрать трансформатор для конкретного применения.
расчет параметров, назначение и режимы работы
Содержание статьи:
Действующее в электрической сети напряжение 220 Вольт в том виде, в котором оно поступает в квартиру, непригодно для работы большинства электронных устройств. Для приведения его к удобному типу для питания бытовой аппаратуры требуются специальные преобразователи, называемые трансформаторами. С их помощью удается понизить величину питающего напряжения до нужного значения, а затем выпрямить его.
Общие сведения о трансформаторах
Трансформатор ТМГ-2500/6/0.4
В качестве преобразователей эти устройства традиционно применяются для приведения к приемлемому виду мощностей, пересылаемых по высоковольтным линиям. Для «переброски» на огромные расстояния подходят только сверхвысокие напряжения, при которых ток может иметь приемлемую величину.
Если попытаться передать энергию хотя бы на сотню километров в виде привычного напряжения 380 Вольт – для доставки до потребителя нужной мощности потребуется ток величиной в миллионы Ампер.
Для ее рассеяния нужен провод толщиной примерно с человеческое тело, что на практике реализовать невозможно. Поэтому на генерирующей электричество стороне с помощью другого (повышающего) трансформатора его значение поднимается до 110-ти кВ. В таком виде использовать электроэнергию распределения по жилым строениям и производственным объектам нельзя. Поэтому после доставки по ВВ в распределительных станциях 110 кВ понижаются до 10(6) кВ.
Отсюда они поступают в районные трансформаторные подстанции, где в местном понижающем трансформаторе приобретают свой окончательный вид 380 (220) Вольт. При таких значениях потенциалов энергию легко удается транспортировать по подземному кабелю или воздушному проводу СИП до конечного потребителя. Поэтому однофазный трансформатор играет большую роль в жизни человека.
Назначение и устройство
Любой трансформатор 220 Вольт однофазный представляет собой электрическое устройство, работающее только в цепях переменного тока. С его помощью входное напряжение преобразуется в нужную величину (чаще всего оно уменьшается). При этом ток, отбираемый от вторичной обмотки, возрастает, поскольку мощность предается практически без потерь. Отсюда следует, что основное назначение этого прибора – получить нужное для решения задач напряжение, а затем использовать его в конкретных целях.
Составить более полное представление поможет знакомство с конструкцией трансформатора, который состоит из следующих основных элементов:
- сердечник из ферромагнитных материалов;
- первичная и вторичная катушка, размещенная на изолированном каркасе;
- защитный кожух (этот элемент у ряда моделей отсутствует).
В некоторых образцах вместо ферромагнетиков применяются электротехническая сталь или пермаллой. Выбор определенного типа материала сердечника зависит от области использования самого изделия.
Принцип действия
Действие электромагнитных потей трансформатора
Принцип работы однофазного трансформатора основан на законе, согласно которому действующее в витке переменное э/м поле наводит ЭДС в расположенном рядом проводнике. Явление названо законом электромагнитной индукции Фарадея, который первым обнаружил этот интересный эффект. Для его обоснования ученый разработал целую теорию, которая легла в основу работы большинства современных электротехнических устройств и агрегатов.
Основные ее положения:
- при прохождении тока через виток провода вокруг него формируется магнитный поток, захватывающий все такие же витки, расположенные рядом;
- под воздействием этого потока в них наводится ЭДС, по форме изменений совпадающая с исходным полем;
- при наличии в нем ферромагнетика действие этого эффекта усиливается.
Все эти принципы заложены в основу действия современного трансформаторного изделия. При подключении к вторичной обмотке нагрузки рабочая цепь замыкается, а энергия практически без потерь передается потребителю.
Режимы работы
Подобно любым преобразовательным устройствам трансформатор имеет два режима работы:
- так называемый «холостой ход»;
- режим нагрузки.
При холостом ходе устройство работает без нагрузки и потребляет минимум мощности, рассеиваемой только в первичной обмотке. Ток в ней также минимален и составляет обычно не более 3-10% от значения, наблюдаемого при подключенной нагрузке. Во втором случае в витках вторичной обмотки начинает течь ток, величина которого обратно пропорциональна количеству витков в катушке.
В понижающем трансформаторе напряжение в ней ниже, а ток – больше. В этом режиме мощность в нагрузку передается с учетом теплового рассеяния в сердечнике трансформатора.
Основные параметры
При рассмотрении параметров преобразователей напряжения и тока важно отметить коэффициент трансформации k, определяемый как I1/I2 = w2/w1 = 1/k. Здесь w2 и w1 – число витков во вторичной и первичной обмотках соответственно. Помимо этого, учитываются и такие его характеристики, как размер окна сердечника, в котором размещаются катушки.
Еще одним параметром, характеризующим передаточные свойства однофазного двухобмоточного трансформатора по напряжению, является тот же коэффициент трансформации k, величина которого для понижающего прибора меньше 1. И наоборот, если к > 1 – это изделие является повышающим трансформатором. При отсутствии потерь в проводах обмоток и рассеивания потока вычислить этот показатель очень просто. Для этого удобнее всего воспользоваться простым алгоритмом расчета: k= U2/U1. Если вторичных обмоток несколько, указанный параметр следует определять для каждой из них в отдельности.
Виды трансформаторов и их применение
Виды трансформаторов
По конструктивным особенностям сердечника известные образцы однофазных трансформаторов подразделяются на стержневые, кольцевые и броневые изделия. По форме используемого в них магнитопровода они могут быть:
- Ш-образными;
- Тороидальными;
- П-образными.
Каждая из этих форм подходит для определенных целей, связанных с необходимостью получения заданных передаточных характеристик.
По величине максимально достижимой магнитной связи (МС) трансформаторы делятся на изделия с сильным, средним и слабым взаимодействием. Эти характеристики в значительной мере зависят от конструкции самого изделия и вида его сердечника.
Однофазный трансформатор востребован в тех областях, где нужно согласовать две силовые цепи с электрической развязкой каждой из них.
Эксплуатация изделий
При эксплуатации однофазных преобразующих устройств особое внимание обращается на безопасное обращение с ними, что объясняется высоким напряжением, присутствующим на первичных обмотках. Также важно учитывать следующие моменты, касающиеся правил установки и включения трансформаторов в электрические схемы:
- чтобы избежать выхода обмоток из строя (выгорания), следует защищать вторичные цепи от КЗ;
- важно следить за тепловым режимом сердечника и обмоток и, если потребуется, предусмотреть их охлаждение.
Уход за однофазным трансформатором сводится к стандартным процедурам, которые предусмотрены положениями действующих нормативов.
youtube.com/embed/Z0h-EToXCQM?wmode=transparent&fs=1&hl=en&modestbranding=1&iv_load_policy=3&showsearch=0&rel=1&theme=dark» frameborder=»0″ allowfullscreen=»»/>
Трехфазные и однофазные трансформаторы: устройство, принцип работы, виды
Преобразование трёхфазной системы напряжения можно реализовать с помощью трёх однофазных трансформаторов. Но при этом будет использован аппарат значительного веса и внушительных размеров. Трехфазный трансформатор лишён этих недостатков, так как его обмотки располагаются на стержнях общего магнитопровода. Поэтому в сетях мощностью до 60 тыс. кВА его применение является оптимальным вариантом.
Назначение трёхфазного трансформатора
Главной функцией трансформаторов является передача электроэнергии на большие дистанции. Электрическая энергия переменного тока вырабатывается на электростанциях. При передаче электроэнергии появляются потери на нагревание проводов. Их можно уменьшить, снизив силу тока. Для этого необходимо увеличить напряжение таким образом, чтобы его значение находилось в диапазоне от 6 до 500 кВ.
Кратность увеличения зависит от значения передаваемой мощности и расстояния до конечного пункта. Мощность, которая при этом передаётся, зависит от двух параметров: напряжения и силы тока. Главной характеристикой, влияющей на изменение потерь проводов, связанных с нагревом, является значение силы тока. Соответственно для того, чтобы снизить потери на нагревание, необходимо уменьшить силу тока. Уменьшая ток, величину напряжения соответственно нужно увеличивать. Тогда значение мощности, которая передаётся, останется неизменным.
После того как напряжение будет доставлено потребителям, его следует снизить до необходимой величины. Соответственно, основной задачей трёхфазных трансформаторов является повышение напряжения перед передачей электроэнергии и понижение после неё.
Определение и виды прибора
Трехфазный трансформатор — это статический аппарат с тремя парами обмоток. Прибор предназначен для преобразования напряжения при передаче мощности на значительные дистанции.
Классификация по количеству фаз:
- однофазные;
- трехфазные.
Однофазные трансформаторы имеют небольшую мощность. Основными областями их применения являются быт и проведение работ специального назначения (сварка, измерения, испытания).
Диапазон мощности трёхфазных трансформаторов варьируется в больших пределах. Поэтому и область их применения весьма разнообразна:
- для питания токоприёмников специального назначения;
- для присоединения измерительных приборов;
- для изменения значения напряжения при испытаниях;
- для увеличения или уменьшения напряжения при подключении освещения или силовой нагрузки.
Принцип действия
Основой трёхфазного трансформатора являются магнитопровод и обмотки. В каждой фазе присутствует своя повышающая и понижающая обмотка. Так как фаз три, соответственно обмоток шесть. Между собой они не соединены.
Принцип работы трёхфазного трансформатора, как и однофазного, базируется на законе электромагнитной индукции. При подключении к сети первичной обмотки, в ней начинает протекать переменный ток. Из-за него в сердечнике магнитопровода из стали появляется основной магнитный поток, который охватывает обмотки в каждой фазе. В каждом витке появляется одинаковая по значению и величине электродвижущая сила.
Если количество витков вторичной обмотки меньше, нежели число витков первичной, то на выходе окажется напряжение меньшего значения, чем на входе и наоборот.
Тот факт, что значение электродвижущей силы зависит лишь от количества витков определённой обмотки, подтверждают формулы:
E 1 = 4, 44f 1 Ф W 1
E 2 = 4, 44 f 1 Ф W 2
E 1, Е 2 — значение электродвижущей силы в первичной и вторичной обмотках соответственно, В;
f 1 — частота тока в сети, Гц;
Ф — максимальное значение основного магнитного потока, Вб;
W 1, W 2 — количество витков в первичной и вторичной обмотках соответственно.
Строение трансформатора
Основными частями преобразователя напряжения являются:
- магнитопровод;
- обмотки высокого и низкого напряжения;
- бак;
- вводы и выводы.
К дополнительной аппаратуре относятся:
- расширительный бак;
- выхлопная труба;
- пробивной предохранитель;
- приборы для контроля и сигнализации.
Магнитопровод необходим для крепления всех частей аппарата. Он является своеобразным скелетом преобразователя напряжения. Второй его задачей является создание направление движения для основного магнитного потока. В зависимости от особенностей крепления обмоток к сердечнику, магнитопровод трансформатора может быть трёх видов:
- бронестержневой;
- броневой;
- стержневой.
Для изготовления обмоток трансформаторов небольшой мощности используют провод из меди, имеющий прямоугольное или круглое сечение.
Трансформаторное масло является очень важным элементом в аппарате. В маломощных трансформаторах (сухих) его не применяют. При средней и высокой мощности его использование обязательно. У трансформаторного масла две основные задачи:
- охлаждение обмоток, нагревающихся вследствие протекания по ним тока;
- повышение изоляции.
Расширительный бак устанавливают в трансформаторах с обмоткой высокого напряжения более 6 кВ и мощностью аппарата выше 75 кВА. Отбирая теплоту у обмоток, трансформаторное масло постепенно нагревается и расширяется. Его излишек попадает в расширительный бак. Функцией расширителя является защита масла от окисления и увлажнения.
В высокомощных трансформаторах трубопровод расширителя снабжён газовым реле и краном, который отсоединяет расширитель от бака в случае необходимости.
Вводы и выводы нужны для присоединения концов обмоток к линиям электропередачи. Находятся они на крышке бака. Представляют собой стеклянный или фарфоровый изолятор с токопроводящим медным стержнем внутри. К вводам прикрепляют первичную, а к выводам — вторичную обмотку.
На крышке бака расположен переключатель напряжения (анцапфа). С помощью этого устройства можно изменять число подключённых витков обмоток единовременно по трём фазам. Эта манипуляция позволяет повышать или понижать выходное напряжение при необходимости.
Функция выхлопной трубы состоит в предотвращении повреждения бака при возникновении аварийных режимов. В случае пробоя, короткого замыкания, масло стремительно нагревается, и появляются газы. Благодаря наличию выхлопной трубы, бак при значительном давлении не разрывается, а повреждается всего лишь стеклянная мембрана в трубе. При этом масло и газы попадают наружу.
Пробивной предохранитель устанавливают рядом с вводами и выводами. Его цель состоит в защите низковольтных сетей от появления в них высокого напряжения.
Термометрический сигнализатор необходим для контроля над уровнем температуры трансформаторного масла, а также для подачи сигнала при перегреве.
Схемы и группы соединения обмоток
В трёхфазных трансформаторах необходимо соединять между собой первичные обмотки по фазам и вторичные. Существует три схемы соединения:
- звезда;
- треугольник;
- зигзаг.
При соединении обмоток звездой напряжение линейное — между началами фаз — будет в 1,73 раза больше, чем фазное (между началом и концом фазы). При соединении обмоток трансформатора треугольником фазное и линейное напряжения будут одинаковы.
Соединять обмотки звездой более выгодно при высоких напряжениях, а треугольником — при значительных токах. Соединение обмоток зигзагом даёт возможность сгладить асимметрию намагничивающих токов. Но недостатком такого способа соединения является повышенная трата обмоточного материала.
Группа соединения обмоток показывает отставание вектора электродвижущей силы понижающей обмотки от вектора э.
д. с. повышающей обмотки. Обозначают группу соединения рядом чисел от 0 до 11.
Потери и коэффициент полезного действия
Трансформатор — вид электрической машины с минимальным количеством потерь. Их число ничтожно мало и составляет 1—2%.
Электрические потери идут на нагревание обмоток аппарата и колеблются прямо пропорционально изменению нагрузки. Магнитные потери появляются из-за перемагничивания сердечника магнитопровода и зависят лишь от значения напряжения, которое подводится к первичной обмотке. Поэтому подключение трансформатора на повышенное напряжение приводит к увеличению магнитных потерь.
Коэффициент полезного действия (КПД) электрической машины являет собой отношение полезной мощности на выходе электрической машины к подводимой на входе. КПД трансформатора принимает максимальное значение при загрузке аппарата на 45—65%.
Трансформаторы специального назначения
Преобразователи напряжения, которые не предназначены для питания осветительной и силовой нагрузки, относятся к специальным трансформаторам. Они бывают нескольких видов: измерительные, сварочные, автотрансформаторы.
Измерительные преобразователи напряжения
Измерительные трансформаторы применяются для включения приборов измерения в цепи высокого напряжения. Их использование позволяет:
- расширить границы измерения установок переменного тока;
- увеличить защиту лиц, обслуживающих аппараты;
- применять для измерения приборы небольшого размера и веса.
Подразделяются на трансформаторы тока и трансформаторы напряжения.
Первичная обмотка измерительных трансформаторов подключается в сеть, а к вторичной присоединяются приборы измерения.
Сварочное оборудование
Сварочные трансформаторы снижают напряжение сети (220 В или 380 В) до необходимого 60—70 В. Невысокое напряжение при сварке обеспечивает безопасность лицам, проводящим сварку. Понижение значения напряжения меньше 60 В недопустимо ввиду того, что дуга может попросту не зажечься.
Сварочные трансформаторы не боятся коротких замыканий, так как при этом режиме работы сила тока длительное время удерживается в пределах допустимых значений.
Автотрансформатор с плавным регулированием напряжения
В машинных залах для запуска двигателей большой мощности, а также в лабораториях при проведении различного рода испытаний используются автотрансформаторы.
Основная отличительная черта автотрансформаторов — наличие электрического соединения между первичной и вторичной обмотками. В понижающих автотрансформаторах этот факт является недостатком, так как при недостаточном соблюдении техники безопасности, при аварийном режиме, поломке прибора, жизнь и здоровье обслуживающего персонала может оказаться под угрозой.
Параллельная работа
Для надёжной работы большого количества токоприёмников недостаточно одного силового трансформатора. Поэтому на подстанциях в работу подключено несколько преобразователей напряжения. Присоединение трансформаторов к группе одних и тех же потребителей, называется параллельной работой. Включать любые преобразователи напряжения на параллельную работу нельзя. Необходимо, чтобы выполнялись некоторые особые требования.
Изобретение трансформатора дало шанс переменному току прочно войти в развитие промышленности и занять своё место в быту и сельском хозяйстве.
Принцип работы однофазного трансформатора
Назначение и принцип действия однофазного трансформатора
В энергетической сфере деятельности используются первичные источники высокого переменного напряжения, однако в быту или на предприятиях необходимо значительно его снизить.
Для этой цели применяются трансформаторы.
Принцип действия
Принцип работы однофазного трансформатора довольно простой и основан на генерации электродвижущей силы (ЭДС) в обмотках проводника, который находится в движущемся магнитном поле и сгенерирован при помощи переменного I.
При прохождении электричества по обмоткам первичной катушки создается магнитный поток (Ф), который пронизывает и вторичную катушку. Силовые линии Ф благодаря замкнутой конструкции магнитопровода имеют замкнутую структуру. Для получения оптимальной мощности Т необходимо располагать катушки обмоток на близком расстоянии относительно друг друга.
Исходя из закона электромагнитной индукции происходит изменение Ф и индуцируется в первичной обмотке ЭДС. Эта величина называется ЭДС самоиндукции, а во вторичной — ЭДС взаимоиндукции.
При подключении потребителя к первичной обмотке трансформатора в цепи появится электрическая энергия, которая передается из первичной обмотки через магнитопровод (катушки не связаны гальванически). В этом случае средством передачи электроэнергии служит только Ф. Трансформаторы по конструктивной особенности бывают различные.
По достижению максимальной магнитной связи трансформаторы делятся на следующие типы:
- Сильная.
- Средняя.
- Слабая.
При слабой МС происходит значительная потеря энергии и Т такого типа практически не применяются.
Основной особенностью таких Т являются незамкнутые сердечники.
Уровень средней МС достигается только при полностью замкнутом магнитопроводе. Одним из примеров такого Т является стержневой тип, у которого обмотки расположены на железных стержнях и соединены между собой накладками или ярмами. В результате такой конструкции получается полностью замкнутый сердечник.
Примером сильной МС является Т броневого типа, обмотки которого располагаются на одной или нескольких катушках. Эти обмотки расположены очень близко, благодаря чему и обеспечивается минимальная потеря электрической энергии. Магнитопровод полностью покрывает катушки, создавая более сильный Ф, который разбивается на 2 части. У трансформаторов такого типа потоки сцепления между обмотками практически равны.
В основном однофазные трансформаторы имеют две обмотки, первичную и вторичную. На первичную обмотку подают одно значение напряжения, а со вторичной снимают нужное нам напряжение. Чаще всего в повседневной жизни можно увидеть так называемые сетевые трансформаторы, у которых первичная обмотка рассчитана на сетевое напряжение, то есть 220 В.
На схемах однофазный трансформатор обозначается так:
Первичная обмотка слева, а вторичная – справа.
Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.
Однофазный трансформатор — Знаешь как
Электрическая энергия, выработанная генераторами электростанций, передается потребителям, находящимся в большинстве случаев на большом расстоянии от станций. Для удешевления стоимости электропередачи и уменьшения потерь энергии в ней приходится повышать напряжение электропередачи до cотен киловольт. При распределении энергии между потребителями необходимо понизить напряжение до десятков и сотен вольт. Все это вызывает необходимость многократного изменения (трансформирования) напряжения, которое осуществляется трансформаторам
Трансформатором называется статический аппарат, имеющий две (иногда более) обмотки, связанные переменным магнитным полем, служащий для трансформации переменного тока одного напряжения в переменный ток другого напряжения, при неизменной частоте.
Число трансформаций от станции до потребителя обычно велико, и поэтому на 1 квт мощности генераторов, установленных на станции, приходится 4— 5 ква установленной мощности трансформаторов. Суммарные потери электроэнергии в трансформаторах составляют значительную долю потерь всей энергосистемы. Поэтому необходимо, чтобы трансформатор имел очень высокий к.п.д. В современных мощных трансформаторах к.п.д доходит до 0,995 при номинальной мощности.
Изобретателем трансформатора был выдающийся конструктор и ученый П. Н. Яблочков (1847 -1894).
Рис. 9-1. Однофазный трансформатор.
1 — магнитопровод; 2 — обмотка высшего напряжения; 3 — обмотка низшего напряжения; 4—путь полезного потока; 5 — путь потоков рассеяния первичной обмотки; 6 — путь потоков рассеяния вторичной обмотки.
ПРИНЦИП ДЕЙСТВИЯ И УСТРОЙСТВО ОДНОФАЗНОГО ТРАНСФОРМАТОРА
Работа трансформатора основана на использовании явления взаимоиндукции. Трансформатор (рис. 9-1) имеет обычно две магнитно-связанные обмотки 2—2 и 3—3 с разными числами витков, помещенные для усиления магнитной связи на стальном, замкнутом магнитопроводе — сердечнике 1. Сердечник для уменьшения потерь энергии от вихревых токов набирается из стальных листов толщиной 0,5—0,35 мм, а при повышенной частоте тока — из более тонких листов (0,2—0,1 мм). Листы, перед сборкой, покрываются с двух сторон лаком для изоляции друг от друга. Трансформаторная сталь содержит 4—5% кремния, при этом сильно уменьшаются потери от гистерезиса и вихревых токов.
Те части сердечника, на которых располагаются обмотки, называются стержнями, а части, замыкающие их, называются ярмом. Внутреннее пространство между стержнем и ярмом служит для размещения обмоток и называется окном.
Сборка сердечника производится «внахлестку». На рис. 9-2 показаны два слоя листов, которые накладываются друг на друга при сборке сердечника трансформатора. При такой сборке достигается минимальный воздушный зазор в стыках.
Рис. 9-2. Расположение листов стали однофазного трансформатора при сборке.
Листы предварительное стягиваются изолированными болтами в пакеты сначала так, чтобы на стержни можно было надеть изготовленные обмотки (рис.9-3), а затем окончательно, чтобы после установки обмоток, замкнуть магнитопровод. Сечение стержней, получаемое при этом, показано на рис. 9-4 — квадратное при малой мощности, или крестовидное, приближающееся к кругу, при средней и большой мощности трансформаторов.
Обмотки трансформатора представляют собой катушки разных конструкций. Различают обмотку низшего напряжения (НН), рассчитанную на низшее напряжение трансформатора, которая помещается ближе к стержню, и обмотку высшего напряжения (ВН), рассчитанную на высшее напряжение и помещаемую поверх обмотки (НН), концентрически с ней.
На рис. 9-1 обмотки ВН и НН показаны сдвинутыми друг относительно друга для упрощений рисунка. В однофазных трансформаторах (рис. 9-1) каждая обмотка делится пополам и помещается на двух стержнях. Обе половины обмотки НН и обмотки ВН соединяются так, чтобы э. д. с. половин обмоток складывались.
Рис. 9-3. Сборка сердечника трансформатора.
1 — стержень магнитопровода; 2 — обмотки.
Начала и концы обмоток трансформаторов обозначаются буквами латинского алфавита. Начала обмоток обозначают Л, В, С и a, b, с, а концы — X, Y, Z и х, y, z. Заглавные буквы приняты для обмотки высшего напряжения, а строчные — для обмотки низшего напряжения (рис. 9-1).
Та обмотка, к которой энергия подводится, называется первичной, а та, от которой энергия отдается потребителю, называется вторичной. Энергия передается с первичной обмотки на вторичную при помощи магнитного потока, связывающего обмотки. Если напряжение вторичной обмотки меньше, чем первичной, то трансформатор называется понижающим; в обратном случае он будет повышающим.
Рис. 9-4. Сечение сердечников трансформаторов.
Таким образом, трансформатор, показанный на рис. 9—1 — понижающий. Однако если к обмотке ах подать энергию при номинальном для этой обмотки напряжении, а к обмотке АХ подключить потребителя, то трансформатор будет повышающим.
Трансформатор с сердечником рассмотренного выше типа называется стержневым. Однако существуют трансформаторы броневого типа (рис. 9-5), у которых магнитопровод разветвлен и охватывает обмотки как бы броней.
Pис 9.5 Броневой трансформатор.
Обмотки ВН и НН таких трансформаторов изготовляются в виде плоских катушек, размещающихся на одном и том же стержне. Трансформаторы броневого типа применяются, например, в радиотехнических устройствах.
Номинальной мощностью трансформатора называется мощность его вторичной обмотки, обозначенная на щитке трансформатора и выраженная в вольт-амперах или киловольт-амперах.
Статья на тему Однофазный трансформатор
Однофазный тороидальный трансформатор с лучшим соотношением цены и качества — Отличные предложения на однофазный тороидный трансформатор от глобальных продавцов однофазных тороидных трансформаторов
Отличные новости !!! Вы находитесь в нужном месте для однофазного тороидального трансформатора. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший однофазный тороидальный трансформатор в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели однофазный тороидальный трансформатор на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в однофазном тороидальном трансформаторе и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести single phase toroid transformer по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Однофазные трансформаторы по лучшим ценам — отличные предложения на однофазные трансформаторы от мировых продавцов однофазных трансформаторов
Отличные новости !!! Вы находитесь в нужном месте для однофазных трансформаторов. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти лучшие однофазные трансформаторы в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели однофазные трансформаторы на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в однофазных трансформаторах и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести однофазный трансформатор по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Преобразователь трехфазный в однофазный
Страна *AD — АндорраAE — Объединенные Арабские ЭмиратыAF — АфганистанAG — Антигуа и БарбудаAI — АнгильяAL — АлбанияAM — АрменияAO — АнголаAQ — АнтарктикаAR — АргентинаAS — Американское СамоаAT — АвстрияAU — АвстралияAW — АрубаАЗ — АзербайджанBA — Босния и ГерцеговинаBB — БельгияBB — БарбадосBD Буркина-ФасоBG — БолгарияBH — БахрейнBI — БурундиBJ — БенинBL — Сен-БартелемиBM — БермудыBN — БрунейBO — БоливияBR — BrazilBS — Багамы, TheBT — БутанBV — Остров БувеBW — БотсванаBY — БеларусьBZ — Острова БелизCA theCF — Центральноафриканская РеспубликаCG — Конго, Республика CH — ШвейцарияCI — Кот-д’ИвуарCK — Острова КукаCL — ЧилиCM — КамерунCN — КитайCO — КолумбияCR — Коста-РикаCU — КубаCV — Кабо-ВердеCW — КюрасаоCX — Остров РождестваCY — КипрCZ — Чешская РеспубликаDE — ГерманияDJ — ДжибутиDK — ДанияDM — ДоминикаDO — Доминиканская РеспубликаDZ — АлжирEC — ЭквадорEE — ЭстонияEG — ЕгипетEH — Западная СахараER — Эритр aES — SpainET — ЭфиопияFI — ФинляндияFJ — FijiFK — Фолклендские острова (Islas Malvinas) FM — Микронезия, Федеративные ШтатыFO — Фарерские островаFR — FranceFX — Франция, MetropolitanGA — Габон GB — Соединенное КоролевствоGD — Гренада — ГрузияGF — Французская ГвианаGG — ГернсиGIH — Гибралтар — ГренландияGM — Гамбия, TheGN — ГвинеяGP — ГваделупаGQ — Экваториальная ГвинеяGR — ГрецияGS — Южная Георгия и островаGT — ГватемалаGU — GuamGW — Гвинея-БиссауGY — ГайанаHK — ГонконгHM — Остров Херд и острова МакдоналдаHN — Венгрия — ИрландияIL — IsraelIM — Остров Манин — ИндияIO — Британская территория в Индийском океанеIQ — ИракIR — Иранцы — ИсландияIT — ИталияJE — ДжерсиJM — ЯмайкаJO — ИорданияJP — JapanKE — КенияKG — КыргызстанKH — КамбоджаKI — КирибатикKM — Коморские островаKN — Сент-Китс и НевисKP — Корея, Север — Корея, ЮжнаяKW — КувейтKY — Каймановы островаKZ — КазахстанLA — LaosLB — ЛиванLC — Сент-ЛюсияLI — ЛихтенштейнLK — Шри-ЛанкаLR — ЛиберияLS — ЛесотоLT — ЛитваLU — ЛюксембургLV — ЛатвияLY — ЛивияMA — МароккоMC — МонакоMD — MoldovaME — ЧерногорияMF — Сен-МартинMG — МадагаскарMH — Маршалловы островаMK — МакедонияML — MaliMM — БирмаMN — МонголияMO — MacauMP — Северные Марианские островаMQ — МартиникMR — МальтаМавритания — МалавиMX — МексикаMY — МалайзияMZ — МозамбикNA — НамибияNC — Новая КаледонияNE — НигерNF — Остров НорфолкNG — НигерияNI - НикарагуаNL — НидерландыNO — NorwayNP — НепалNR — НауруНУ — НиуэNZ — Новая ЗеландияПина — Папа Новая Зеландия Перу — Папа Новая Зеландия Перу — Филиппины Гвинея Перу — Панама — ПакистанPL — ПольшаPM — Сен-Пьер и МикелонPN — Острова ПиткэрнPR — Пуэрто-РикоPS — Сектор Газа — Западный берегPT — ПортугалияPW — Палаупия — ПарагвайQA — КатарRE — РеюньонRO — РумынияRS — СербияRU — РоссияRW — РуандаSA — Саудовская АравияSB — Соломоновы острова — Соломоновы Острова — ШвецияSG — СингапурSH — Остров Святой Елены, Вознесения и Тристан-да-КуньяSI — СловенияSJ — СвальбардSK — СловакияSL — Сьерра-ЛеонеSM — Сан-МариноSN — СенегалSO — СомалиSR — СуринамSS — Южный СуданST — Сан-Томе и ПринсипиSV — СальвадорSX — Синт-МартенSY — СирияSZ — СвазилендTC — Острова Теркс и КайкосTD — ЧадTF — Южный регион и Антар ТаджикистанTK — ТокелауTL — Тимор-ЛештиTM — ТуркменистанTN — ТунисTO — ТонгаTR — ТурцияTT — Тринидад и ТобагоTV — ТувалуTW — ТайваньTZ — ТанзанияUA — УкраинаUG — УгандаУМ — Малые отдаленные острова СШАUS — Соединенные ШтатыUY — Уругвайский город Священный Престол (УзбекистанVA) — Сент-Винсент и ГренадиныVE — ВенесуэлаVG — Британские Виргинские островаVI — Виргинские островаVN — VietnamVU — ВануатуWF — Wallis and FutunaWS — СамоаXK — KosovoYE — YemenYT — MayotteZA — Южная АфрикаZM — ZambiaZW — Zimbabwe
Phase Transformer 3
| Современное состояние
Продажа 3-фазных трансформаторов Производители Общий 3 фазы Трансформатор модели , 3-фазные трансформаторы, 50 Гц : 60 Гц 3 фазы
Трансформаторы : Изоляция
Трансформаторы : Высокое качество, 3 фазы
Трансформаторы Быстрый 3-фазный трансформатор Заказ
Доставка Быстрый заказной трехфазный трансформатор
Заказать Доставка Стандартно мы производим
трансформаторы сухие до 600 кВА включительно. Необычные 3-фазные трансформаторы в
Сток Некоторые менее распространенные 3 фазы
Трансформаторы на складе включают: TEMCo также предлагает широкий ассортимент
ряд трансформаторов с залитыми смолой (залитыми эпоксидной смолой) трансформаторами,
трансформаторы с электростатическим экраном, разделительные трансформаторы и
единицы k-фактора. Опытные специалисты по 3-фазным трансформаторам * Индивидуальные комбинации напряжений трехфазного трансформатора В наличии * Свяжитесь с нашей командой по TEMCo Трансформатор на 510-490-2187, чтобы получить расценки, разместить заказ и организовать для отправки. | Мы поставляем широкий выбор высококачественного силового трехфазного трансформатора Модели Трехфазные трансформаторы 3 фазы Трансформатор |
Однофазные трансформаторы Доступные размеры 50 ВА — 30 кВА | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Все наши трансформаторы рассчитаны на работу при температурах значительно ниже максимальных, что обеспечивает высокий КПД и минимальные потери.![]() | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Мы используем высококачественные материалы для всех трансформаторов. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Добавьте 20-40 мм к высоте клеммных колодок. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры корпуса | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Корпуса | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
— Доступны шкафы для установки внутри и вне помещений | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
— Изготовление на заказ низкоуглеродистой стали или нержавеющей стали с цинковым отжигом 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
— Порошковое покрытие в выбранный вами цвет | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
— нестандартные размеры и характеристики доступны по запросу | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
