Трансивер полякова. Трансивер Полякова: особенности конструкции и принцип работы

Что представляет собой трансивер Полякова. Как устроен этот радиолюбительский приемопередатчик. Каковы основные узлы и принцип работы трансивера прямого преобразования. Какие преимущества дает эта схема.

Особенности конструкции трансивера Полякова

Трансивер Полякова представляет собой любительскую радиостанцию, работающую в диапазоне 160 метров (1,8-2,0 МГц). Основные особенности данной конструкции:

• Использование схемы прямого преобразования
• Работа в режиме однополосной модуляции (SSB)
• Выходная мощность передатчика 7-8 Вт
• Чувствительность приемника около 5 мкВ
• Простота конструкции при хороших параметрах
• Возможность самостоятельного изготовления радиолюбителями

Трансивер содержит минимум сложных узлов, что делает его доступным для повторения начинающими конструкторами. При этом он обеспечивает вполне удовлетворительные результаты при работе в эфире.

Принцип работы трансивера прямого преобразования

Ключевой особенностью данной конструкции является использование схемы прямого преобразования. Как это работает?

• При приеме входной радиосигнал сразу преобразуется в звуковую частоту
• Гетеродин настроен на несущую частоту сигнала
• В смесителе происходит перенос спектра сигнала на нулевую частоту
• Выделяется разностная составляющая в звуковом диапазоне
• При передаче процесс обратный — звук переносится на рабочую частоту

Такая схема позволяет обойтись без промежуточной частоты и сложных фильтров, упрощая конструкцию трансивера.

Основные функциональные узлы трансивера Полякова

Рассмотрим основные узлы, из которых состоит данный трансивер:

Входные цепи

Входной контур L6C15 настроен на среднюю частоту диапазона 1850 кГц. Диоды VD1-VD2 защищают вход от сильных помех.

Смеситель

Выполнен на диодах VD3-VD6. Обеспечивает преобразование частоты как при приеме, так и при передаче.

Гетеродин

Собран на транзисторе VT5 по схеме с емкостной обратной связью. Обеспечивает перестройку в диапазоне 1830-1930 кГц.

Усилитель звуковой частоты

Универсальный УЗЧ используется как при приеме, так и при передаче для усиления звукового сигнала.

Усилитель мощности передатчика

Выполнен на лампе 6П31С. Обеспечивает выходную мощность до 8 Вт.

Преимущества схемы прямого преобразования

Использование схемы прямого преобразования дает ряд преимуществ:

• Простота конструкции трансивера
• Отсутствие промежуточной частоты
• Не требуются сложные фильтры
• Хорошее подавление зеркального канала
• Малые габариты и вес конструкции
• Доступность для повторения радиолюбителями

Эти факторы делают трансивер Полякова отличным выбором для начинающих радиолюбителей и конструкторов.

Особенности настройки трансивера прямого преобразования

При налаживании трансивера Полякова необходимо учитывать некоторые особенности:

• Настройка начинается с низкочастотной части
• Важна точная настройка частоты гетеродина
• Требуется тщательная регулировка фазовращателей
• Необходима настройка контуров на максимум выходной мощности
• Нужно добиться максимального подавления верхней боковой полосы

Правильная настройка всех узлов позволяет раскрыть потенциал данной конструкции и получить хорошие результаты при работе в эфире.

Возможности модернизации базовой схемы

Базовая схема трансивера Полякова допускает различные усовершенствования:

• Добавление УРЧ для повышения чувствительности
• Применение кварцевого гетеродина для повышения стабильности
• Использование транзисторов вместо лампы в выходном каскаде
• Расширение рабочего диапазона частот
• Добавление систем автоматической регулировки усиления
• Применение цифровой обработки сигналов

Это позволяет улучшить характеристики трансивера и адаптировать его под конкретные задачи радиолюбителя.

Заключение

Трансивер Полякова на основе схемы прямого преобразования представляет собой удачный образец любительской радиоаппаратуры. Простота конструкции в сочетании с хорошими характеристиками делает его отличным выбором для начинающих радиолюбителей. При этом возможности модернизации позволяют создавать на его основе весьма совершенные конструкции. Данная схема внесла большой вклад в развитие любительского радиоконструирования.

Трансивер полякова

Трансивер прямого преобразования на метров. Диапазон м приобретает все большую популярность среди радиоспортсменов. И это не удивительно — с помощью сравнительно несложной аппаратуры здесь можно устанавливать дальние связи. Сейчас этот диапазон активно осваивают начинающие радиолюбители, охотно пользуются им коротковолновики и ультракоротковолновики.

Поиск данных по Вашему запросу:

Трансивер полякова

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Трансивер прямого преобразования на диапазон 160 м (10Вт)
• Основная плата современного трансивера прямого преобразования US5MSQ
• Трансиверная радиостанция
• Прочая электроника — трансивера
• Поляков В. Т. Трансиверы прямого преобразования
• Центр Изучения Адаптивных Навыков
• SSB трансивер прямого преобразования на диапазон 160м

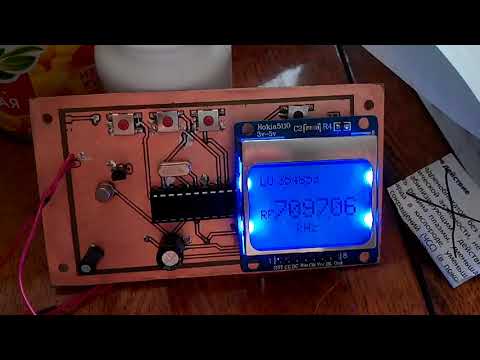

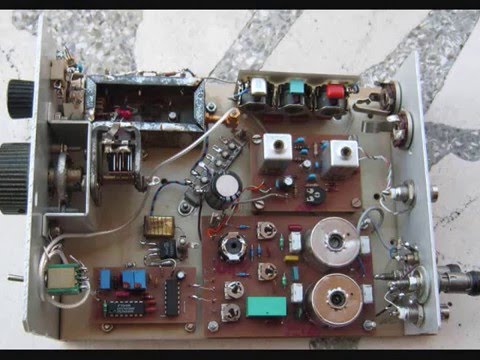

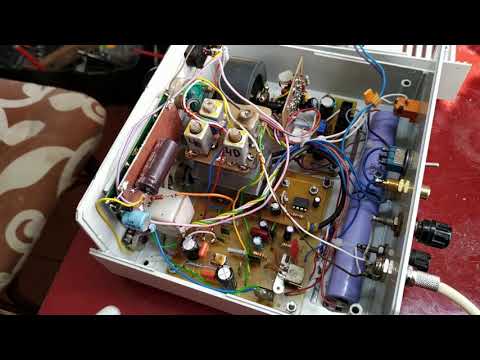

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Трансивер Полякова (описание конструкции)

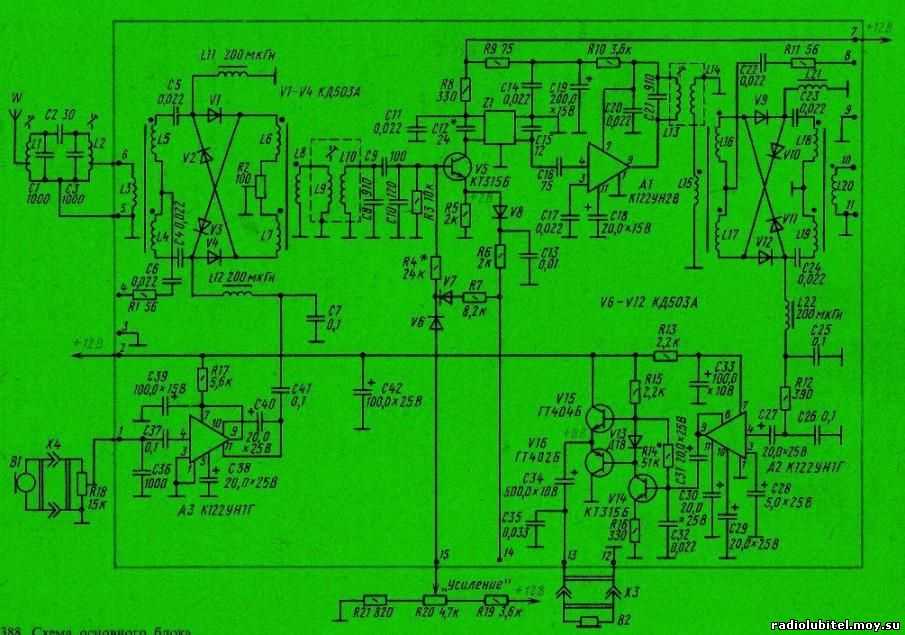

Трансивер прямого преобразования на диапазон 160 м (10Вт)

К таким узлам обычно относятся генераторы гетеродины и синтезаторы частот , смесители , усилительные тракты, фильтры и пр. В отличие от радиостанций, представляющих собой независимые приёмник и передатчик например, РБМ , РСБ , в трансивере автоматически согласовываются рабочие частоты приёма и передачи, уменьшается количество органов управления, конструкция может быть легче и дешевле. Трансиверная схема малопригодна в случаях, когда частоты приема и передачи сильно разнесены или должны изменяться независимо.

Впрочем, с появлением цифровых синтезаторов частоты DDS и эта проблема была решена. В англоязычной литературе трансивером называют также приемопередатчик, выполненный в виде единого прибора, даже если приемный и передающий тракт в нем полностью разделены. Материал из Википедии — свободной энциклопедии. У этого термина существуют и другие значения, см. German Radio Communication Equipment. Категории : Радиоприёмники Радиопередатчики Радиолюбительство.

Пространства имён Статья Обсуждение. Просмотры Читать Править Править код История. В других проектах Викисклад. Эта страница в последний раз была отредактирована 22 января в Текст доступен по лицензии Creative Commons Attribution-ShareAlike ; в отдельных случаях могут действовать дополнительные условия.

Подробнее см. Условия использования. Политика конфиденциальности Описание Википедии Отказ от ответственности Свяжитесь с нами Разработчики Заявление о куки Мобильная версия.

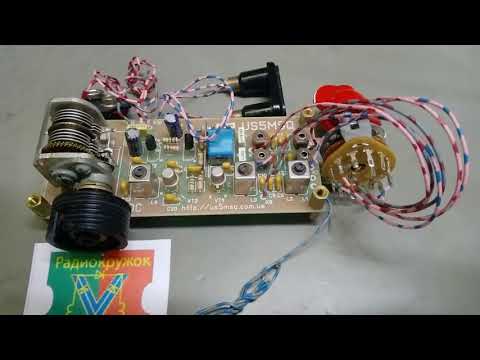

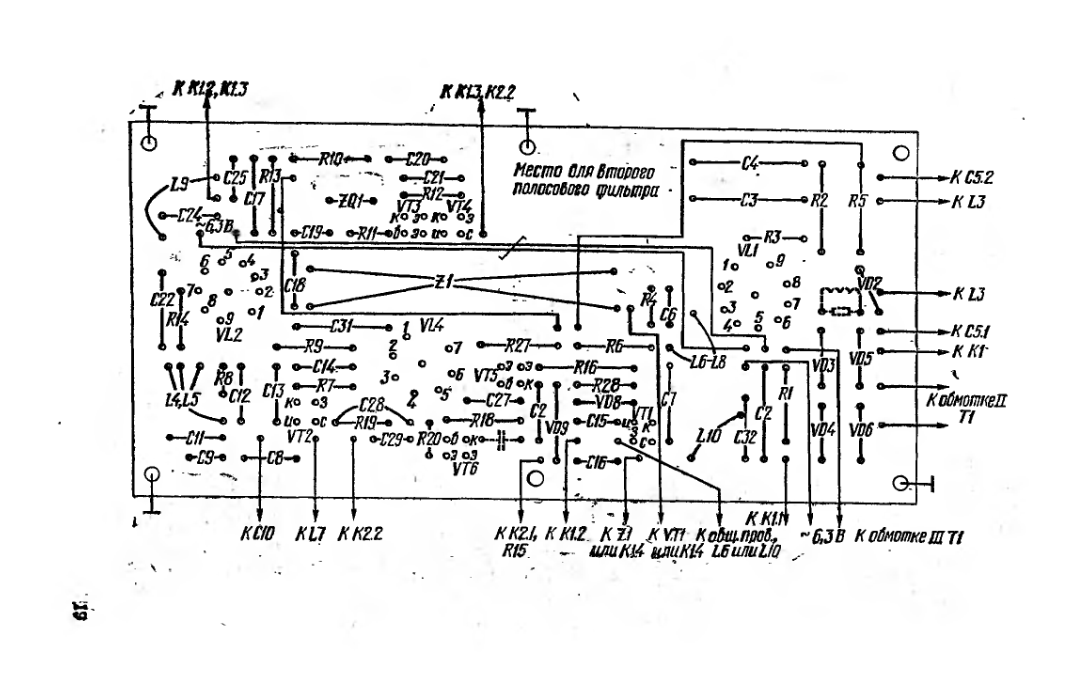

Основная плата современного трансивера прямого преобразования US5MSQ

Продолжаем разбирать изложенную в вводной части статьи методику реализации D. Описание проектной деятельности ведётся с использованием методики и терминологии ГОСТ Р «Проектный менеджмент. Требования к управлению проектом». Описание мероприятий на стадии планирования проекта для наглядности дополнено некоторой «отраслевой спецификой». Проект начат Цель проекта: популяризация и развитие любительской радиосвязи на коротких волнах. Минимально жизнеспособный продукт проекта: доступный по цене старшекласснику радиоконструктор для самостоятельной сборки приемника радионаблюдателя SWL.

Выбор пал на трансивер прямого преобразования Виктора Тимофеевича Полякова. Трансивер – связная аппаратура, радиостанция.

Трансиверная радиостанция

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! SSB трансивер прямого преобразования на диапазон м. И всё же братьев я не посрамил, но воплотил их сил соединенье: я, как моряк, стихию бороздил и, как игрок, молился о везенье. Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи! Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст.

Прочая электроника — трансивера

Войти Логин: Пароль Забыли? Трансиверы прямого преобразования. Поляков В. Трансиверы прямого преобразования Автор: Boss от , 0. Оставить комментарий.

Посвящается памяти Шлычкова Виктора Сергеевича, талантливого радиолюбителя-конструктора, замечательного человека и моего учителя. Этот аппарат сконструирован В.

Поляков В.Т. Трансиверы прямого преобразования

К таким узлам обычно относятся генераторы гетеродины и синтезаторы частот , смесители , усилительные тракты, фильтры и пр. В отличие от радиостанций, представляющих собой независимые приёмник и передатчик например, РБМ , РСБ , в трансивере автоматически согласовываются рабочие частоты приёма и передачи, уменьшается количество органов управления, конструкция может быть легче и дешевле. Трансиверная схема малопригодна в случаях, когда частоты приема и передачи сильно разнесены или должны изменяться независимо. Впрочем, с появлением цифровых синтезаторов частоты DDS и эта проблема была решена. В англоязычной литературе трансивером называют также приемопередатчик, выполненный в виде единого прибора, даже если приемный и передающий тракт в нем полностью разделены. Материал из Википедии — свободной энциклопедии.

Центр Изучения Адаптивных Навыков

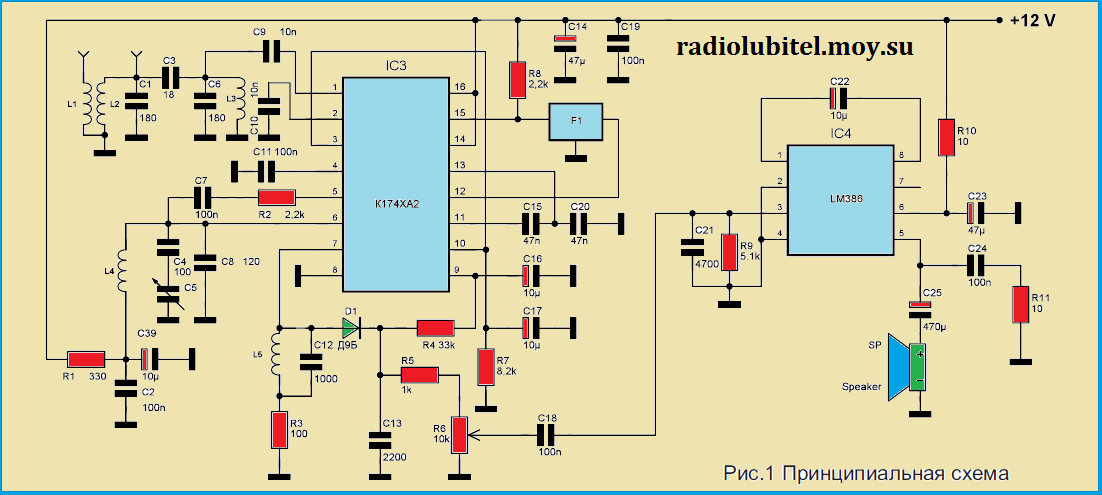

Начинающий радиолюбитель, не имеющий опыта и желающий построить КВ трансивер своими руками, сталкивается с проблемой выбора простой и надёжной конструкции. Изобилие намоточных узлов на кольцевых и броневых ферритовых сердечниках часто становится непреодолимой преградой для начинающего. Это было проверено на собственном опыте. В конце концов, из десятка добытых ламп работоспособными оказались только две. С одной из них выходная мощность передатчика составила 0,8 ватта, со второй 1,5 ватта измерялась ваттметром М3—3А. Тогда появилась мысль попробовать собрать на базе трансивера Погосова полностью транзисторный вариант из пары старых транзисторных радиоприёмников и катушечного магнитофона. Детали, от которых нельзя отказаться для сохранения приемлемых параметров трансивера это ЭМФ и кварцевый резонатор на кГц.

Трансиверная радиостанция, трансивер, приёмопередатчик — радиостанция, выполненная по трансиверной схеме, когда часть функциональных узлов.

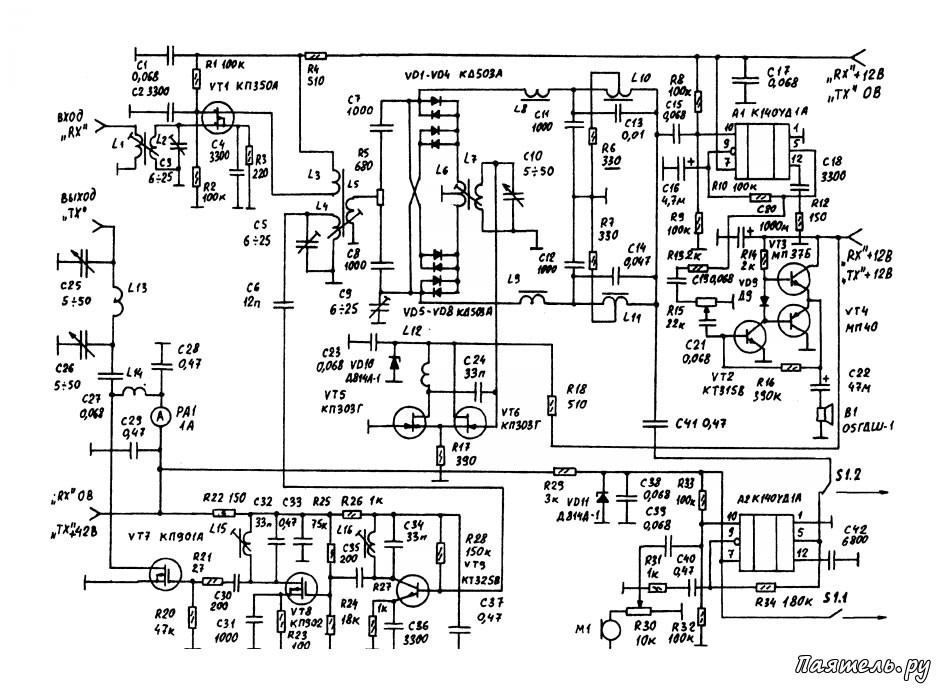

SSB трансивер прямого преобразования на диапазон 160м

Трансивер полякова

Начал как то я делать трансивер Полякова на метров С самого начало все пошло не так, как надо. При напечатании забыл отзеркалить плату. Кое где были недо растворенные перемычки которые потом убирались но все равно были мегаОмы.

Правила форума. RU :: Правила :: Голосовой чат :: eHam. Страница 1 из 2 1 2 Последняя К странице: Показано с 1 по 15 из Тема: Трансивер Полякова.

Здравствуйте , собираю Трансивер Полякова , плату развел , все сделал , почти все детали впаяны , но есть проблема.

Войти через uID. Добавлено Извините, правильно прикреплять не умею. Пт, Например: TDA

Трансиверы прямого преобразования ТПП отличаются простотой конструкции при достаточно хороших параметрах и издавна привлекали внимание радиолюбителей. В немалой степени этому способствовали статьи и книги известного конструктора и популяризатора техники прямого преобразования В. Полякова RA3AAE[ ] , особенно [10 ], ставшая настольной книгой и учебником для целых поколений радиолюбителей. Ранее журнал Радио уже публиковал несколько удачных конструкций однодиапазонных ТПП с фазовым подавлением зеркальной боковой полосы [11,12 ], построенных по традиционной, ставшей уже классической, схемотехнике на основе LC низкочастотных фазовращателей НЧФВ.

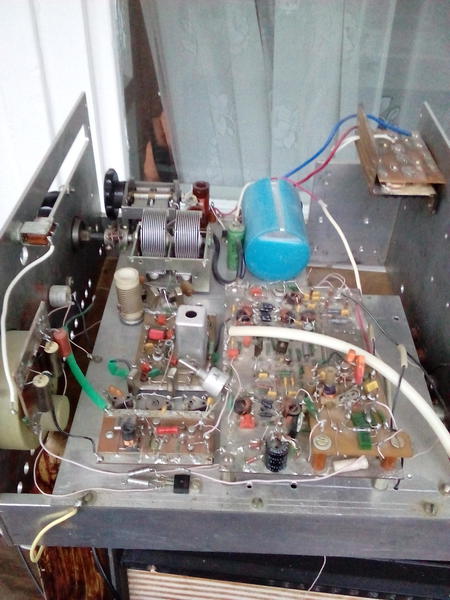

Простой SSB-трансивер на диапазон 160 м

Этот лампово-полупроводниковый SSB-трансивер прямого преобразования на диапазон 160м можно рекомендовать для повторения начинающим радиолюбителям, делающим свои первые шаги в увлекательном мире радиоволн.

Трансивер не содержит дорогих и дефицитных деталей, прост в изготовлении, несложен в настройке и обеспечивает вполне удовлетворительные результаты при работе в эфире.

Технические характеристики

• мощность, подводимая к оконечному каскаду — 10-13 Вт;
• мощность, отдаваемая в эквивалент антенны (75 Ом) — 7-8 Вт;
• подавление несущей = 50 дБ;
• рабочий диапазон частот — 1,8-2,0 МГц;
• чувствительность приемного тракта — 5 мкВ;
• входное сопротивление приемника — 75 Ом;
• выходное сопротивление передатчика — 75 Ом.

Несмотря на простоту конструкции, трансивер имеет лишь один недостаток по сравнению с Трансиверами, построенными по супергетеродинной схеме с применением электромеханических фильтров — меньшую селективность в режиме приема и меньшее подавление верхней боковой полосы в режиме передачи, которое составляет 20—40 дБ.

Принципиальная схема

Принципиальная схема трансивера показана на рис. 1. В режиме приема сигнал из антенны через контакты реле К3.2, конденсатор С14 и контакты реле К2.2 поступает на входной контур L6C15*, настроенный на среднюю Частоту диапазона 1850 кГц. Диоды VD1, VD2 служат для защиты входа от воздействия сильных атмосферных и индустриальных помех.

Усилитель радиочастоты (УРЧ) отсутствует. Однако чувствительности приемника в несколько единиц микровольт вполне достаточно для нормальной работы на диапазоне 160 м. Через катушку связи L7 выделенный сигнал поступает на смеситель, выполненный на диодах VD3—VD6. Смеситель связан с гетеродином катушкой связи L12.

Конденсатор С17* и резистор R10 образуют простейший ВЧ-фа-зовращатель. Напряжение на конденсаторе сдвинуто по фазе относительно напряжения на резисторе на 90°, что обеспечивает необходимые фазовые сдвиги в каналах смесителя.

Конденсаторы С16, С18—С20 и катушки L8, L9 служат для разделения ВЧ- и НЧ-токов, протекающих в каналах смесителя. НЧ-фазовращатель содержит симметрирующий трансформатор L10 и две фазосдвигающие цепочки R13*C22* и R14*C21*. С низкочастотного выхода однополосного смесителя сигнал попадает на фильтр нижних частот (ФНЧ) C23L11C24, который ослабляет частоты выше 2700 Гц.

Рис. 1. Принципиальная схема лампово-полупроводникового КВ трансивера на диапазон 160 метров.

С ФНЧ через контакты SA1.1 сигнал поступает на универсальный усилитель звуковой частоты (УЗЧ), используемый как при приеме, так и при передаче. Выход УЗЧ нагружен высокоомными телефонами (800—3200 Ом).

В режиме передачи сигнал с динамического микрофона, например, МД-200, через резистор R23, регулирующий уровень, поступает на универсальный УЗЧ. Диод VD11 служит для отключения микрофона при работе трансивера на прием. С выхода УЗЧ через контакты SA1.1 усиленный сигнал поступает на ФНЧ.

Диоды VD7, VD8, стоящие на входе ФНЧ, срезают пики звукового сигнала при слишком громком разговоре перед микрофоном. Возникающие при ограничении звукового сигнала гармоники, лежащие за пределами звукового диапазона, подавляются ФНЧ. В режиме приема напряжения на выходе ФНЧ никогда не превышают порога отпирания диодов (0,5 В), и поэтому они не влияют на работу трансивера.

Смеситель трансивера является обратимым и при работе на передачу действует как балансный модулятор. Сформированный сигнал через катушку связи L7 выделяется на входном контуре L6C15*, откуда через контакты реле К2.2 поступает на четырехкаскадный УРЧ.

Усиленный ВЧ сигнал поступает на управляющую сетку радиолампы усилителя мощности VL1. Сеточное смещение -15 В, подаваемое от выпрямителя, обеспечивает работу лампы в режиме АВ. Напряжение на экранной сетке +100 В стабилизировано стабилитроном VD10.

В режиме приема контакты К1.1 замыкаются на «землю», и напряжение на экранной сетке VL1 становится равным нулю, что приводит к полному запиранию этой лампы.

Такое управление выходным каскадом передатчика при переходе с передачи на прием обеспечивает также быстрый разряд высоковольтных электролитических конденсаторов большой емкости в блоке питания при выключении трансивера, что необходимо для выполнения требований электробезопасности.

Питание анодной цепи лампы осуществляется по параллельной схеме. Постоянная составляющая анодного тока (+300 В) поступает от источника питания через миллиамперметр РА1, резистор R22 и катушку L4.

Переменная ВЧ-составляющая снимается с анода VL1, проходит через «антипаразитную» цепочку L3R19, конденсатор С12 и ответвляется в выходной П-контур C33L5C34C35.

Для настройки контура в резонанс служит переменный конденсатор C3З, для настройки связи с антенной — конденсаторы С34, С35. Для индикации настройки контура в резонанс установлена неоновая лампа VL2, слабо связанная с контуром через емкость конденсатора С14 и емкость монтажа (один вывод лампы остается свободным).

Гетеродин трансивера собран по схеме с емкостной обратной связью на транзисторе VT5. Контур L13C26C27* настроен на частоту сигнала, и перестраивать его по диапазону можно конденсатором С26.

Конденсатор С27 — «растягивающий». Для повышения эффективности работы гетеродина смещение на базу транзистора не подается. В этом случае коллекторный ток имеет вид коротких импульсов (режим С). Напряжение питания гетеродина стабилизировано цепочкой R17VD9.

Источник питания

Питается трансивер от выпрямителя, смонтированного вместе с трансформатором питания в отдельном корпусе. Такое решение позволяет устранить фон и наводки переменного тока практически полностью. Схема источника питания показана на рис. 2.

Рис. 2. Принципиальная схема блока питания для трансивера.

В блоке питания использован трансформатор ТС-270 от блока питания телевизора «Радуга-716», который является весьма громоздким. При желании уменьшить конструкцию можно использовать любые имеющиеся под рукой силовые трансформаторы мощностью 30—60 Вт, например ТАН30, ТАГО1, в которых, соединив последовательно обмотки, можно получить анодное напряжение +300…+320 В, напряжение питания накала лампы 6,3 В.

А собрав схему удвоения напряжения 6,3 В, получить напряжение —13—15 В для питания основной схемы (рис. 3). От напряжения -20 В придется отказаться, подобрав реле с напряжением срабатывания 12—13 В,

Рис. 3. Вариант источника питания с изменениями.

Проводники с напряжением 6,3 В, питающим накал лампы VL1, необходимо свить вместе и проложить отдельным жгутом, чтобы избежать появления фона в УЗЧ.

С этой Же целью при использовании блока питания, собранного по схеме на рис. 13, стабилитрон VD11 необходимо установить в корпусе трансивера (вместе с конденсаторами СГ и С2′).

Дополнительный УЗЧ

Используемый в трансивере универсальный УЗЧ является очень чувствительным усилителем. Может получиться так, что не удастся избавиться от возникающего в нем самовозбуждения.

Рис. 4. Принципиальная схема раздельного УНЧ.

В этом случае придется ввести раздельные УЗЧ — для приема и микрофонный — для передачи (рис. 4.) Места подключения на принципиальной схеме обозначены буквами А и А’ (см. рис. 11 и рис. 14).

В микрофонном усилителе применяют динамический микрофон, можно тот же МД-200, а телефонный УЗЧ рассчитан на подключение телефонов с сопротивлением постоянному току от 50 Ом и выше или громкоговорителя. Особенностей в работе такая схема не имеет.

Стабильный гетеродин

При нестабильности частоты гетеродина (частота «плывет») необходимо собрать гетеродин с буферным или развязывающим каскадом (рис. 5). Место его подключения вместе с гетеродином показано на схеме трансивера (рис. 1 и рис. 5) буквами В и В’, С и С’, D и D’.

Рис. 5. Принципиальная схема стабильного гетеродина.

Дополнительный УРЧ

Для увеличения чувствительности приемного тракта трансивера можно собрать УРЧ (рис. 6), место подключения которого показано буквами Е и Е, F и F1, Н и Н’, К и К’, L и L’ (см. рис. 11 и рис. 16).

Рис. 6. Принципиальная схема дополнительного УРЧ.

Сигнал на базу VT16 поступает с катушки связи L16. Цепочка C54R43 служит для регулировки усиления по ВЧ. Увеличение сопротивления резистоpa R43 повышает отрицательную обратную связь и соответственно снижает усиление. При этом уменьшается и вероятность возникновения перекрестных помех как в УРЧ, так и в смесителе.

Диоды VD14, VD15 играют роль электронного переключателя. Диод VD14 при приёме открывается коллекторным током транзистора VT16 и не влияет на работу УРЧ.

Через катушку L7 контур L6C55* связан с однополосным смесителем. При передаче питание подается на транзисторы УРЧ передатчика VT1—VT4, снимается с транзистора УРЧ приемника VT16. Диод VD15 при этом открывается, соединяя вход усилителя с контуром L6C55*.

Детали

В трансивере возможно применение очень широкого спектра деталей. Высокочастотные транзисторы VTl—VT5, VT14—VT16 могут быть серий КТ312, КТ315 с любым буквенным индексом.

В УЗЧ и микрофонном усилителе (универсальном УЗЧ) можно использовать любые маломощные низкочастотные транзисторы, например, МП14—МП16, МП39—МП42, ГТ108 и т. д. Желательно, чтобы транзисторы VT8 и особенно VT9 (для универсального УЗЧ — VT6) были малошумящими, например, КТ326, КТ361.

В однополосном смесителе можно использовать любые высокочастотные германиевые диоды Д311, Д312, ГД507, ГД508. С несколько худшими результатами можно применить и диоды серий Д2, Д9, Д18—Д20.

Любой из перечисленных диодов можно применить и в УЗЧ в качестве VD11. Коммутирующие и ограничительные диоды VD1, VD2, VD7, VD8, VD12—VD15 — маломощные, любого типа, но обязательно кремниевые, например Д104, Д105, Д223 и им подобные.

Кремниевые диоды отпираются при прямом напряжении 0,5 В и поэтому обладают хорошими изолирующими свойствами при отсутствии напряжения смещения.

Стабилитрон VD9 рассчитан на напряжение стабилизации 7—8 В, например КС168А, Д&14А. Стабилитроном VD10 стабилизируется напряжение +100 В экранной сетки лампы VL1. Для этого подойдет Д817Г или три включенных последовательно стабилитрона Д816В, или десять включенных последовательно стабилитронов Д815Г.

Резисторы, используемые в трансивере, могут быть любых типов, важно только, чтобы их допустимая мощность рассеяния была не ниже указанной на принципиальной схеме. Резистор R21 сопротивлением 20 кОм и мощностью рассеяния 10 Вт собирается из пяти, включенных параллельно резисторов сопротивлением 100 кОм и мощностью рассеяния 2 Вт.

В колебательных контурах трансивера желательно использовать керамические конденсаторы постоянной емкости. Особое внимание следует уделить подбору конденсаторов гетеродина С27, С28, C3О, С46—С49, С50.

Они должны иметь малый температурный коэффициент емкости (ТКЕ). Кроме керамических, в контурах можно использовать слюдяные опрессованные конденсаторы типа КСО или герметизированные типа СГМ.

Конденсаторы, относящиеся к П-контуру и анодным цепям выходного каскада CIO—С14, должны быть рассчитаны на рабочее напряжение не ниже 500 В.

Конденсаторы переменной емкости С26, C3З—С35, С51 должны иметь воздушный диэлектрик. Емкости разделительных и блокировочных конденсаторов не критичны. Увеличение их емкости в 2—3 раза не влияет на работу трансивера. То же самое относится и к емкости электролитических конденсаторов низкочастотной части трансивера. Их рабочее напряжение может быть любым, но не ниже 15 В.

Вместо 6П31С возможно применение однотипных лучевых тетродов 6П44С, 6П36С или даже 6П13С, правда, в последнем случае придется уменьшить напряжение смещения на управляющей сетке до -12 В или повысить питающее напряжение экранной сетки до + 125 В. Лампу VL2 можно заменить на ТН-0,2 или на любую неоновую.

Переключатель SA1 — ТП1 или ему подобный. Прибор РА1, служащий для контроля анодного тока лампы VL1, а следовательно, и подводимой мощности, — любой малогабаритный с током полного отклонения 120 мА. Реле Kl, К2, КЗ — любые малогабаритные с напряжением срабатывания 18—20 В, например РЭС9, РЭС10, РЭС32, РЭС48, РЭС49.

Данные катушек трансивера: катушка L5 имеет картонный про-парафиненный каркас диаметром 30 мм (рис. 7.д). Намотка произведена проводом ПЭВ-2 диаметром 0,5 мм виток к витку. Длина намотки 45 мм, число витков 83, индуктивность 106 л4кГн.

Катушка L3 намотана на одноваттном резисторе (МЛТ-1) R19 и имеет 7 витков провода ПЭВ-2 диаметром 0,5 мм, равномерно распределенного по длине резистора. L4 — стандартный дроссель с индуктивностью 220 мкГн, рассчитанный на ток не менее 0,15 А.

Рис. 7. Конструкция намоточных изделий трансивера.

Таблица 3. Число витков катушек.

Катушка L14 в сеточной цепи лампы VL1 — дроссель, намотанный на резисторе ОМЛТ-0,5 (МЛТ-0,5) сопротивлением не менее 100 кОм. Намотка содержит около 300 витков провода ПЭЛШО диаметром 0,1 мм, размещенного внавал между двумя щечками (рис. 17.6). Щечки изготовляют из любого изоляционного материала.

Катушки L8 и L9 — стандартные дроссели индуктивностью 470 мкГн. При самостоятельном изготовлении их наматывают на ферритовых колечках с наружным диаметром 7—10 мм и проницаемостью 1000—3000.

Число витков около 70. Провод ПЭЛШО диаметром 0,1 мм. Остальные контурные катушки наматывают либо на броневых сердечниках типа СБ-12, либо на стандартных каркасах диаметром 6 мм с подстроечным ферритовым сердечником диаметром 2,7 мм. Провод ПЭЛШО диаметром 0,1 мм.

Число витков указано в табл. 3. Катушки связи намотаны поверх соответствующих контурных катушек: L7 поверх L6; L12 поверх L13; L16 поверх L15.

Катушка L10 намотана на ферритовом кольце К20х12х6, с проницаемостью 2000, проводом ПЭЛШО диаметром 0,1 мм. Ее наматывают двумя сложенными вместе проводами; после намотки начало одного провода соединяют с концом другого, образуя средний вывод 500 + 500 витков.

Катушку L11 наматывают на ферритовом кольце К20х12х6, с проницаемостью 2000, проводом ПЭЛШО диаметром 0,1 мм, она имеет 270—300 витков. В качестве L10 и L11 можно применить трансформаторы от портативного транзисторного приемника (первичная обмотка не используется). Однако при этом увеличивается риск магнитных наводок от сетевой аппаратуры.

Резонансные контуры, выполненные на стандартных катушках L1, L2, в УРЧ передающей части, возможно, придется дополнительно экранировать, припаяв вокруг каждой из катушек с 4-х сторон на всю высоту каркаса по полоске луженой жести.

Налаживание

Налаживание трансивера начинают с низкочастотной части в режиме приема. Предварительно, в целях безопасности, отпаивают провод питания +300 В. Движки всех подстроенных резисторов выводят в среднее положение. На коллекторе транзистора VT7 универсального УЗЧ напряжение должно равняться половине питающего, что достигается подбором сопротивления резистора R25*.

При использовании раздельных микрофонного и телефонного УЗЧ «подгоняют» напряжения на эмиттерах VT12 и VT13 (-6 В) подбором сопротивления R35* и на коллекторах VT10 и VT7 (-6. ..-8 В) подбором сопротивлений R31* и R27* соответственно.

Движком резистора R16 устанавливают напряжение на эмиттере VT5 -4 В (или VT15 по рис. 15). Убеждаются в работоспособности гетеродина с помощью осциллографа или ВЧ-вольтметра, подсоединив его к коллектору VT5 (к эмиттеру VT15) или к одному из крайних выводов катушки L12 (0,2—0,3 В).

Далее «подгоняют» частоту гетеродина. Вращая сердечник катушки L13 (L17) и подбирая емкость С27* (С50*), получают перекрытие конденсатором С26 (С51) по частоте гетеродина 1830—1930 кГц.

При использовании гетеродина, собранного по схеме на рис. 15, настраивают контур L13C45* в резонанс на частоту 1850 кГц подбором емкости С45* и вращением сердечника катушки L13. Для контроля применяют частотомер или любой связной приемник с диапазоном 160 м.

Настройка УРЧ приемной части сводится к проверке напряжения на эмиттере VT16 (рис. 16, оно должно составлять 6—9 В), и к подстройке контуров L15C52*, L6C55*. Режимы транзисторов УРЧ передающей части VT1—VT4 предварительной подгонки не требуют.

Переключив трансивер в режим передачи, оценивают (с помощью осциллографа или ВЧ вольтметра) напряжение несущей на контурах L1C4* и L2C7*. Подстраивая сердечники катушек контуров, добиваются максимального увеличения его амплитуды. Подстраивать контуры можно и потом по максимуму выходной мощности.

Настроив контуры в режиме передачи, снова переводят трансивер в режим приема и, прослушивая сигналы радиостанций из эфира (в ночное или вечернее время), добиваются максимального подавления верхней боковой полосы с помощью подстроечного резистора R10.

Это лучше всего сделать при прослушивании немодулированной несущей, расстроив гетеродин трансивера вниз по частоте на 1—1,5 кГц относительно частоты этой несущей.

Если подавление получается неудовлетворительным, то вначале подбирают емкость конденсатора С17* (в пределах 270—380 пФ), а при отрицательном результате в дальнейшем — и номиналы резисторов Rl3*, R14* и конденсаторов С21*, С22* НЧ-фазовращателя. И снова повторяют регулировку.

Налаживание выходного каскада передатчика трансивера сводится к проверке режима лампы VL1. Восстановив питание на VL1, проверяют напряжения на управляющей сетке -15 В, на экранирующей сетке +100 В и на аноде +300 В.

Для контроля выходной мощности передатчика подключают вместо антенны безындукционный резистор сопротивлением 50—100 Ом (75 Ом) и мощностью рассеяния до 10—15 Вт.

Такой резистор можно изготовить из 7 резисторов МЛТ-2 сопротивлением 510 Ом, спаяв их параллельно. В качестве нагрузки передатчика можно применить и лампу накаливания мощностью 15—25 Вт на напряжение 36 или 60 В, в крайнем случае — на 127 В (когда лампа светится, ее сопротивление около 50 Ом).

Проверяют анодный ток покоя VL1, для чего включают трансивер в режим передачи (микрофон при этом отключен). Нормальный ток покоя 10—30 мА. При отклонении от этого значения целесообразно подобрать стабилитрон VD10 или резистор R21.

Подсоединяют микрофон и произносят перед ним громкий протяжный звук «А». Ток анода должен возрасти до 120—150 мА. Конденсаторами С33, С34, С35 добиваются максимума ВЧ-напряжения на нагрузке или максимального свечения лампы — эквивалента антенны.

При настройке П-контура в резонанс анодный ток VL1 должен уменьшиться на 20—30 мА, а неоновая лампочка VL2— светиться. При слишком сильной связи с нагрузкой ток почти не уменьшается, а неоновая лампа светится слабо или не светится совсем.

Наоборот, при слабой связи с нагрузкой ток при настройке в резонанс уменьшается сильно, а неоновая лампа светит ярко. Это свидетельствует о перенапряженном режиме анодной цепи выходной лампы. Как слишком сильная, так и слабая связь с нагрузкой приводит к уменьшению отдаваемой мощности, что заметно по яркости свечения лампы накаливания (эквивалента нагрузки). На этом настройка считается законченной.

Похожим на эту схему является ламповый трансивер Альбатрос 160 метров.

А.П. Семьян — 500 схем для радиолюбителей (Радиостанции и трансиверы). 2006.

Bh2RBG RF Lab — DC: Поляков (I)

@Oct/2 2015

Полная схема в самом последнем разделе на этой странице.

microR1

Я когда-то построил какой-то барахло Супергетеродин, не серьезный ресивер для любителей. <> предлагает micro R1, простой приемник постоянного тока, это хорошая отправная точка. Вот микро R1 от <>.

На самом деле я не собираюсь собирать этот ресивер. T50-2 дорог по сравнению с ненужным трансформатором IF, у меня есть сотни IFT. Кристаллический резонанс 7.040/7.050 или 7.020 мне пока недоступен. Я в отпуске, большой фестиваль, магазин закрыт. И выходной аудиотрансформатор мне тоже не доступен.

AA1JJ Поляков DC

Интересный микшер, представляет RA3AAE, Владимир Поляков. Майкл, AA1TJ, большой поклонник этой трассы. Я известен как «Русский микшер», AA1tJ представляет 40-метровый приемник постоянного тока Поляков русский микшер

(O оригинальная ссылка отсутствует, вот еще один русский сайт: Микшер в журнале «Радио»)

Причудливая часть этого микшера гетеродин должен работать только на половине частоты 7,050 МГц! мне нравится дизайн VFO, но VFO дрейфует, я никогда не пробовал VFO на приеме SSB (в основном потому, что я не построил приемник SSB — 🙂 .

В этом ресивере используется шрифт FM IF CAN, у меня есть куча FM IFT. Схема предлагает 4 мкГн IFT, но другое значение также работает.

На этом я сделаю базу для приемника. Сохраните внешний интерфейс DTC, гетеродин, звуковой диплексер, замените звуковую сцену на LM386, который может поддерживать SSB.

Сборка первого экспериментального приемника постоянного тока

Сначала сборка аудиокаскада, LM386 с 100-кратным усилением напряжения. Потом преселектор, и бац! Прототип готов!

Первый запуск

Хорошо, нужна антенна, построили.

Я могу ошибаться. Вертикальная антенна высотой 5 метров, 10-метровый провод, намотанный на 3-метровый стержень. Не знаю, на какой частоте он резонирует. Антенна только для приема, антенна со случайным концом может быть лучше, чем эта.

Включите его днем, из него исходит громкое шипение, звук станции настолько легкий, что его не слышно. Я подозреваю, что LM386 (40 дБ) не будет иметь достаточного усиления по сравнению со звуковой сценой AA1TJ. Но, наконец, сигнал усилился, я услышал SSB! но с новой встроенной звуковой сценой, которая обеспечивает массу усиления.

Простому приемнику R1 или любому другому приемнику постоянного тока с низким коэффициентом усиления требуется хорошая антенна и ожидание передачи сильного сигнала.

Борьба с усилением VS моторная лодка

Я где-то читал запрос на усиление для приемника, забыл, возможно, JF10ZL, по крайней мере, 100 дБ усиления требуется приемнику, большую часть времени. очевидно, я построил приемник постоянного тока, не имеет достаточного усиления, плюс у детектора нет усиления, но есть потери. поэтому я рассматриваю возможность добавления каскада аудиоусилителя перед LM386.

Тодд, VE7BPO, управляющий действительно классным сайтом: http://qrp-popcorn.blogspot.com, который фанует аудиоусилитель W7ZOI от «уродливого выходного трансивера». основанный на эксперименте Тодда, это малошумящий усилитель с высоким коэффициентом усиления, который определенно стоит попробовать.

левый — предусилитель звука VE7BPO, правый — перерисован с учетом метода компоновки, мне нравится схема в этом стиле

c1-c3: CW 0,047 мкФ, SSB 0,015 мкФ схемы, самая старая схема и японская фантазия. Я лично думаю, что это четкий способ подчеркнуть путь переменного тока приемника. Смещение постоянного тока тогда не сделает ваш ум массовым. Обратите внимание, что в моей версии этой схемы отсутствует повторитель Q10.

На следующей фотографии показано изображение этой звуковой сцены. обратите внимание, правый имеет очень длинную витую линию, подающую сигнал на каскад LM386 Audio PA.

Вы представляете, насколько плох макет. катание на моторной лодке? Я не хочу менять свою плохую компоновку (слишком сложно), вместо этого я уменьшаю коэффициент усиления, заменяя R34 резистором 4,7 кОм, после чего моторная лодка останавливается.

Есть еще один способ остановить моторную лодку и получить больше усиления, извлечь сигнал сначала с коллектора 2N3904, а затем увеличить усиление LM386. JF10ZL предустановил способ получить усиление 70 дБ от LM386, это действительно шумно, но работает (мой выбор, усиление 54 дБ).

Приемник постоянного тока, характеристики и проблемы

Хорошо, давайте послушаем приемник

качество звука? хорошо, но я не очень уверен в этом, почему? другого ресивера у меня нет! скажем так хорошо. вот эта антенна:

Ваша первая антенна, 10-метровая антенна без тюнера.

проблема:

• VFO: дрейф, не могу больше 1 минуты биться SSB, почему? плохой щит, без буфера, вообще без настройки на стабильность. рано или поздно, я попробую Vacker.
• Перехват вещания: в дневное время нет, т.к. коротковолновая станция закрыта -:), вечер приемлем с DTC.
• Микрофоника есть, но эта конструкция не настолько механическая, она для эксперимента.
• Скорость настройки: комфортная, обгон SSB не такой сильный. Вы могли заметить, что я использую очень хороший редуктор для уменьшения примерно 30: 1, воздушный конденсатор 200 пФ.

про смеситель:

Пробовал 2 типа диода для этого, 1N4148 и 1N60, какой лучше? возможно, 1N4148, 1N60 будут сильно нагружать осциллятор. 1N4148 звучат немного тихо, но не могу подтвердить это из одного эксперимента.

Получите осциллятор, который окончательно стабилизировался при комнатной температуре

ПРИМЕЧАНИЕ : наблюдаемая здесь стабильность является результатом после включения генератора примерно через 10-15 минут. температурная стабильность не рассматривается.

не хочу пытаться сделать генератор стабильным от одной температуры к другой. Генератор, который я построил здесь, просто куча дерьма, частота скачка от одной точки частоты к другой быстро. одно из самых раздражающих явлений осциллятора — это скачок частоты, я имею в виду, в эту секунду получите 7,060 000, в следующую секунду до 7,060 023, затем до 7,060 059., 7.060 010, 7.059 980, 7.059813 … прыгать, прыгать, прыгать и, наконец, далеко от 7.060 000. кажутся никогда не стабильными на одной определенной ГЦ.

Монолитный колпачок(X7R и т.д.) версия исполнения , первая версия :

* не может удерживать сигнал SSB более 1 минуты.

* Прыжок Сотни Гц в секунду, вверх и вниз, кажется нестабильным на определенных Гц

* быстро дрейфует от выбранной частоты, тенденция к более высокой частоте/или более низкой частоте, очень быстро

* определенно не может быть такой же ГЦ в соседнем втором периоде

Давайте посмотрим, что я сделал с генератором. Я читал руководство по построению VFO от <> <> или многие другие руководства. но я никогда не пропускал один из них…. -:(

Позвольте мне сначала попробовать, использовать высокостабильный конденсатор. Я использую NP0 для C11, а VC1 — переменный воздушный конденсатор. Самый плохой конденсатор, который я использовал, это Конденсаторы С12, 2200пФ, впаиваю в монолитную микросхему, на фото средний желтый.

Монолитный колпачок — ужасный конденсатор для генератора, хреновая производительность. первая попытка заменить слюдой ( не это серебристая слюда ), коричневая на фото выше. давайте сразу перечислим точки производительности.

версия Silver Mica производительность:

* может удерживать SSB (без перенастройки) сигнал более нескольких минут.

* Прыжок Десятки Гц в секунду в период прогрева

* мощность в период прогрева будет дрейф вверх ~2 кГц

* может оставаться на той же частоте через секунду после полного прогрева

полистироловый конденсатор является одним из распространенных конденсаторов для компенсации дрейфа VFO. давайте попробуем, фото, на самом деле это приемлемая стабильная версия.

Полистирол версия производительность:

* может удерживать сигнал SSB в течение fen минут, но явно происходит изменение тона.

* Скачок Десятки Гц в секунду в период прогрева

* Включение питания в период прогрева будет дрейфовать ВВЕРХ ~4 кГц

* может оставаться на той же ГЦ в соседней выборке (1 секунда), в течение нескольких секунд

Хорошо, я не хочу компенсировать VFO, меня это устраивает. давайте попробуем самый важный технический конструкт, щит. этот акцент должен повторяться снова и снова, но я просто накрываю медным листом над генератором, даже не припаивая ВЧ-землю.

это полезно? немного, обязательно нужен полностью экран для температурной изоляции.

Экран Полистирол версия производительность:

* может долго держать сигнал SSB , лучше но не так явно.

* Прыжок 1 0-20 Гц в секунду в период прогрева

* может оставаться на той же частоте в соседней секунде в течение нескольких секунд выберите частоту, +-100 Гц-200 Гц

Версия Simple Shield Mica (серебряная слюда) обновление (данные на следующий день):

* может удерживать сигнал SSB более десятков минут после полного прогрева.

* дрейф UP при холодном включении, через 10-15 минут начинает стабилизироваться: скачок частоты замедляется до нескольких Гц/сек

* для полного прогрева требуется около одного часа или дольше в соседней секунде за секунды после прогрева

* после прогрева один час может дрейфовать 150 Гц (в основном вверх)

некоторые подсказки, ничего нового:

* используйте хороший конденсатор потому что он экранирует электромагнитные помехи и поддерживает стабильную температуру.

Stop moto boating

Версия QST «уродливые выходные» аудио предусилитель.

Разогреть генератор «вниз»

@ 15 октября 2015 г.

почти все мои конденсаторы — это небольшие отрицательные конденсаторы TC, и, к сожалению, они дрейфуют при прогреве. я слышал, что поликонденсатор имеет положительную TC, его стоит попробовать, хотя нет никаких предложений использовать их в генераторе.

c12=> 2.2nF Poly cap:

• может удерживать сигнал SSB более десятков минут после полного прогрева.
• неподвижный дрейф UP с холода на
• время стабильной работы уменьшено, 10-20 мин достаточно, а дрейф около 7кГц — 9кГц
• может оставаться на одном и том же Гц в соседней секунде в течение нескольких секунд после прогрева

все почти все мои конденсаторы — это небольшой отрицательный конденсатор TC, и, к сожалению, он дрейфует при прогреве. я слышал, что поликонденсатор имеет положительную TC, его стоит попробовать, хотя нет никаких предложений использовать их в генераторе.

c12=> 2.2nF Poly cap:

* После полного прогрева может удерживать сигнал SSB более десятков минут.

* еще дрейф UP от холода на

* стабильное время уменьшено, достаточно 10-20 минут, дрейф около 7кГц — 9кГц

* может оставаться на той же ГЦ в соседней секунде в течение секунд после прогрева

ОК, мой С11 параллельно много маленьких конденсаторов, я очень подозреваю, что эти маленькие конденсаторы могут иметь тенденцию быть маленькими конденсаторами с отрицательным TC (один конденсатор имеет красную точку, что означает N075), проверка конденсатора моим мультиметром также подтверждает это. Слюдяной конденсатор, показанный на рисунке, кажется, имеет очень маленькую TC, поэтому я решил заменить C11 слюдяным конденсатором, а C12 — поликонденсатором 2,2 нФ. наконец получить теплый «вниз» осциллятор, тогда легко быть сострадательным, чтобы быть стабильным осциллятором.

C12=>2,2 нФ Полиэтиленовая крышка, C11:470 пФ Слюда (подтвердите, что это серебряная слюда):

* Наконец дрейф вниз из холода на

* 10 минут спустя скачок частоты снижается до нескольких Гц/секунд, и полный дрейф около 3 кГц

* для полного прогрева требуется около 30 минут, даже больше

* может удерживать сигнал SSB более 30 минут после полного прогрева и дрейф 200 Гц через час в помещении

C12=>2,2 нФ Silver Mica , C11:470pF Серебряная слюда:

* дрейф вниз из холодного состояния

* 10-минутный скачок частоты уменьшает до нескольких Гц/секунд, а общий дрейф составляет около 2 кГц

* для полного прогрева требуется около 20-30 минут и даже больше

* может удерживать сигнал SSB более 30 минут после полного прогрева и дрейфа Сотни Гц в час в комнате

У меня есть старый Silver Mica

как получить компенсацию генератора?

потому что у меня есть немного серебряной слюды, немного полистирола и конденсатор N750. (плюс куча хлама NP0, которые помечены как NP0, но большинство из них — керамические конденсаторы с отрицательным TC.) также несколько поликонденсаторов.

большая часть моей горячей катушки и катушки генератора имеют положительный TC, если начальный генератор прогрелся, положительный TC, все стало проще, замените некоторые конденсаторы конденсаторами с отрицательным TC, которые легко получить.

Итак, моя идея состоит в том, чтобы использовать весь конденсатор с моей серебряной слюдой, большую часть времени это положительный TC. затем замените один конденсатор комбайном SM+N750 (или полистирольным или поли).

Моя окончательная конфигурация (не серьезно, проверьте температурный коэффициент):

C11: SM 430pf + N750 22pF*8

C12: SM 2.2nF

производительность :

)

* может оставаться на одной частоте (т.е. слушать SSB), от нескольких минут до получаса, перенастраивать не нужно. повысить производительность, обеспечить стабильную температуру и электронную изоляцию.

Остановить катание на моторной лодке

Первый раз строить аудиоусилитель с таким высоким коэффициентом усиления, беспокойтесь, что он будет «кататься на лодке», к сожалению. мои схемы, основанные на корпусе постоянного тока VE7BPO, имеют тенденцию к моторной лодке, пока я не заменю резистор 1 кОм на 4,7 кОм, что на самом деле снизит коэффициент усиления каскада.

Я имею в виду оригинальную версию QST «уродливые выходные», этот аудио предусилитель отличается от звуковой сцены VE7BPO. резистор 1 кОм, подключенный к эмиттеру Q11 (следующая схема), а не к VCC, определенно стоит попробовать сильную развязку.

наконец то стабильно. Я перерисовал схемы по сравнению с оригиналом, опустив один выходной буфер, потому что этот каскад будет управлять lm386, очень высоким входным сопротивлением.

Еще один интересный аудио предусилитель от KK7B Высокопроизводительный аудио предусилитель для приемника постоянного тока.

Используйте LM386

, несмотря на то, что это шум, это все же быстрый аудиоусилитель для небольшого проекта. для быстрого проекта предпочтительнее макет мертвой ошибки. чтобы упростить мой следующий проект. вот макет.

Версия с низким коэффициентом усиления и низким уровнем шума

Версия с низким уровнем шума Версия с высоким коэффициентом усиления:

• 3.3—1k: рекомендуется от 50 Ом до 200 Ом по поводу проблемы дрейфа, это дрейф прогрева 2-3кГц, даже больше. он слишком чувствителен к перепадам температуры. и теплое время это слишком долго.

  Я, наконец, решил экранировать VFO и заменить индуктор резервуара VFO нейлоновым болтом, я видел этот метод, представленный трансивером BITx, и он мне нравится.

  totally shield configuration

  • T3: 12 mm Nylon bolt, 45T, 3.8 uH, secondary 9T
  • C11: SM 470pF + N470 220pF
  • C12: 2. 2nF polystyrene

  by заменив T3 на нейлон и щит, эта версия намного более стабильна, чем предыдущая версия.

  • время прогрева уменьшено
  • теплый дрейф (вниз) примерно от 500 Гц до 900 Гц (зависит от комнатной температуры, сейчас зима)
  • после полного прогрева, несколько часов возможно прослушивание SSB без перенастройки.
  • утром и на закате, температура сильно изменилась, и этот VFO будет дрейфовать больше, чем днем ​​или ночью, нужно перенастроить.

  Почти все конденсаторы, которые я здесь использовал, имеют отрицательную TC, но VFO все еще дрейфует после повышения температуры. Нагревая детали одну за другой, видно, что наиболее чувствительная часть, Q3, 2N3906 , является наиболее ПОЛОЖИТЕЛЬНОЙ ТС запчасти. это почти не могло заставить VFO TC стать положительным, используя компенсирующий конденсатор.

  ок, думаю, я получил действительно ценный опыт для создания следующего VFO. поэтому я остановился здесь и больше не собирал этот приемник постоянного тока.

  Однодневный опыт и насилие компенсируют Процесс

  Ноябрь/16

  Я включил этот приемник, зарегистрировав изменение частоты при обычном использовании в течение дня, комната. Угол, в то время как частота стала выше, это время, когда окна открываются. следующая диаграмма — это диаграмма на утро.

  В полдень настроился на 3.525 000 (7.050 SSB частота вызова), во второй половине дня вышел, поэтому промежуточных данных с 14:00 до 19:00 нет.

  Таким образом, температура изменяется в пределах 200 Гц утром и изменяется на 500 Гц в течение всего дня. в то время как температура придет к тому же, частота вернется тоже. Его нужно перенастраивать много раз, даже в туалете.

  И прогрейте капельницу около 500 Гц в течение 30 минут.

  Полиэстер : Большой Положительный коэффициент, значение показаний емкостного счетчика изменяется с 320 пф до 324 пф, в то время как конденсатор немного нагревается.

  Слюда ： Очень маленький положительный. используйте утюг, нагревающий конденсатор, изменение менее 1 PF.

  Монолитный ： Изменения >10%, так что огромный Положительный. избегать их использования.

  Очевидно, что это отрицательный температурный коэффициент. и мне нужен эффективный метод измерения температурного коэффициента для ускорения сострадательного процесса. У меня дикая идея насилия.

  У меня есть фен мощностью 1 кВт с двумя настройками: одна низкотемпературная, примерно комнатной температуры, а другая очень горячая, примерно 65 градусов.

  продуйте цепи с расстояния 30 см, через 10 минут вы получите стабильную частоту (+- 20 Гц в минуту). Итак, я получил 2 стабильных частоты на 2 умеренных. исходя из этого, изменение сострадательной схемы может быть достигнуто в течение 30 минут.

  Схема ONE:

  C11: 220 N450, 470 MICA,

  C12: 2000 MICA

  30 градусов до 65 градусов: частота упала 9 кГц

  Схема. 3

  С12: Слюда 2000 пФ

  Повышение частоты 3 кГц

  Схема третья

  С11: N470 220 х 2+ 250 пФ Слюда

  С12: Слюда 2000

  Повышение частоты 9200Хз. Возьми этот.

  Согласно Схеме 3, фактическое нормальное использование при комнатной температуре со свободным открытием или закрытием окна, изменение частоты менее +-50 Гц в течение всего дня. Время прогрева довольно быстрое, менее 5 минут и дрейфует около 100 Гц.

  Полная принципиальная схема этого DC

  декабря/05 2016

  Блок -схема

  Передний конец

  Аудио -предусилитель (стадия усиления)

  LM386 AF Power Amplifier

  . или используйте кристалл

  * звуковой каскад имеет огромный коэффициент усиления, должен хорошо развязываться.

  * Микшер Полякова прост и удивительно прост

  * Купите себе длинную проволочную антенну, если у вас нет

  Приемник преобразования направления 40 м «В стиле Полякова» – kk9jef

  tl;dr: Моя сборка приемника KE3IJ DC-80 на 40 м работает! Сборка радио — это весело!

  Я наткнулся на KE3IJ-версию приемника в стиле RA3AAE (В. Поляков) несколько месяцев назад, когда начал собирать свой собственный приемник/трансивер. Я решил, что приемник с прямым преобразованием будет хорошим началом, так как он обеспечит немедленный прием с помощью простого преселекторного фильтра, микшера и аудиоусилителя. Конструктор ВЧ-фильтров и, в частности, ПЧ-фильтров, немного пугает меня, как новичка в радиостроении, поэтому я решил, что супергетеродин, вероятно, слишком продвинут для начала. Поэтому, когда я наткнулся на версию приемника прямого преобразования KE3IJ, которая, кажется, уменьшила некоторые проблемы с приемниками прямого преобразования (микрофоны, переменный ток или «синфазный шум»), это показалось разумным местом для начала. Вы должны обязательно прочитать его полный отчет о его сборке.

  Вот оригинальный дизайн KE3IJ:

  Оригинальный дизайн KE3IJ DC-80. Некоторые исправления были вычеркнуты позднее.

  Центральная и захватывающая часть DC-80 заключается в том, что VFO настроен на половину рабочей частоты. То есть, чтобы настроиться на сигнал на частоте 7,040 МГц, вы должны настроить VFO на частоту 3,520 МГц. Это объясняет, почему в первоначальном проекте диапазон VFO указан как 1,79–2,0 МГц для приема на 80 метров.

  У Рика есть несколько интересных теорий (и он провел несколько экспериментов) о том, почему работает получастотный ГПД, и их стоит прочитать. Попробовав несколько различных вариантов микшера и остановившись на двух парах встречно-параллельных диодов, он пришел к выводу, что то, что на самом деле происходит, имеет мало общего с «удвоением частоты» или чем-то подобным. Скорее, входящий сигнал (скажем, 7,0 МГц) смешивается с получастотным VFO (в данном случае на 3,5 МГц) для создания двух сигналов на 7 + 3,5 = 10 МГц и 7-3,5 = 3,5 МГц. Эта копия исходного сигнала на половинной частоте (3,5 МГц) затем смешивает снова с получастотным VFO (3,5 МГц) для создания сигнала основной полосы («0 Гц»).

  Мне кажется вполне правдоподобным механизм… и несмотря на это (спойлеры), он работает!

  Одно изменение, которое я сделал, заключалось в том, чтобы заменить VFO Рика, который был «быстрым и грязным» (так как в данный момент у меня нет AM-радио, которое можно было бы разобрать) на VFO, производный от Si5351 , который я построил ранее. Я обновил код Arduino (доступный на Github) с помощью кнопки выбора диапазона для переключения между различными диапазонами HF и кнопки режима для переключения между некоторыми режимами работы. Для этого проекта я в основном оставил его в режиме «Поляков», что просто означает, что DDS VFO выдает половину частоты, отображаемой на экране.

  DDS, управляемый Arduino, в режиме Полякова, выводящий половину отображаемой частоты

  Боковая панель: я добавил несколько дополнительных функций, которые я обновлял код Arduino. Когда вы нажимаете кнопку выбора диапазона, если вы находитесь в одном из ВЧ-диапазонов, Arduino запоминает вашу текущую настройку и возвращается к этой частоте, когда вы возвращаетесь к этому диапазону. Кроме того, буква «E» в верхнем углу изображения выше указывает на то, что только обладатели лицензий экстра-класса могут передавать на отображаемой частоте: я также заложил лицензионные разрешения в код. Поскольку я всего лишь генерал, мне не разрешат здесь передавать!

  Еще одно изменение, которое я внес, заключалось в реализации 40-метрового полосового фильтра вместо исходного 80-метрового фильтра. Я просто взял значения прямо из оригинала Рика, предложенного для полосы пропускания 40 м. Я действительно не совсем понимаю это, но, похоже, он хорошо изолирует 40-метровый диапазон.

  Итак, после внесения этих изменений фактическая схема стала такой:

  Которая превратилась в следующую кучу спагетти на медной оболочке и на макетной плате:

  С охлаждением припоя я подключил длинный кусок провода к антенному входу и установил свою маленькую 40-метровую Pixie на столе YL примерно в 6 футах от него с XTAL 7,114 МГц. Я настроил VFO на 7.114.500, нажал кнопку Pixie и… Звук! Великолепный тон 500 Гц! Какое прекрасное чувство, когда что-то построенное с нуля работает. Охваченный волнением, я вытащил приемник на задний двор и подключил свою проволочную антенну длиной около 1/4 длины волны (10 м), и бум, сильные сигналы поступают примерно от 7,0 МГц до 7,060 МГц. Тот факт, что это было во время ноябрьского розыгрыша ARRL CW, означал, что в эфире было много сигналов для прослушивания, многие из которых работали на 100 Вт ради конкурса.

  Неплохо для первого раза! Конечно, существует несколько проблем в произвольном порядке:

  • Наличие 9-вольтовой батареи, смещающей транзисторы звукового предварительного усилителя, увеличивает громкость сигнала в моих наушниках, возможно, на 2-3 дБ, но также увеличивает громкость фонового шума на может 10 дБ! Когда в цепи больше нет 9 В, сигналы кажутся слабыми, но слышимыми, а шум практически сходит на нет. Я не вернулся и не подтвердил, что это не ошибка сборки, но это не похоже на желаемое поведение.
  • К сожалению, рабочее освещение в моем офисе очень RF шумное. У меня над столом установлены три 24-дюймовых люминесцентных светильника, и когда они включены, антенна и приемник улавливают ужасный шум.
  • Что-то в VFO, поворотном энкодере или ЖК-дисплее с подсветкой издает ужасный УДАР в звуке всякий раз, когда я меняю частоты. Потребуются дополнительные эксперименты, чтобы выяснить, откуда это берется. Первоначальные теории — это линии I2C, управляющие дисплеем, или, может быть, они являются артефактом изменения частоты на самом Si5351.
