Транзистор 2n2222 характеристики. Транзистор 2N2222: характеристики, применение и особенности

Каковы основные параметры транзистора 2N2222. Как его правильно использовать в электронных схемах. Какие у него есть аналоги. В чем заключаются преимущества этого популярного биполярного транзистора.

Содержание

Общая характеристика транзистора 2N2222

Транзистор 2N2222 — это один из самых распространенных и универсальных биполярных транзисторов структуры NPN. Он широко применяется в различных электронных схемах благодаря своим характеристикам:

Способность работать с относительно высокими токами до 800 мА
Высокий коэффициент усиления по току (h21E) от 100 до 300
Низкое напряжение насыщения коллектор-эмиттер
Высокая граничная частота усиления до 250-300 МГц
Небольшие размеры корпуса
Низкая стоимость

Эти свойства делают 2N2222 отличным выбором для применения в маломощных усилителях, ключевых схемах, драйверах и других устройствах.

Основные электрические параметры 2N2222

Рассмотрим подробнее ключевые характеристики транзистора 2N2222:

Максимальное напряжение коллектор-эмиттер: 30-40 В
Максимальное напряжение коллектор-база: 60-75 В
Максимальный ток коллектора: 800 мА
Рассеиваемая мощность: 500 мВт
Коэффициент усиления по току: 100-300
Граничная частота коэффициента передачи тока: 250-300 МГц
Емкость коллекторного перехода: 8 пФ

Эти параметры могут незначительно отличаться у разных производителей, но в целом находятся в указанных диапазонах.

Особенности применения 2N2222 в электронных схемах

При использовании транзистора 2N2222 в электронных устройствах следует учитывать несколько важных моментов:

Для надежной работы ток базы должен составлять 1/10 — 1/20 от тока коллектора
Напряжение база-эмиттер при прямом смещении около 0.6-0.7 В
Необходимо обеспечить эффективный теплоотвод при токах коллектора более 100-200 мА
При использовании в ключевых схемах следует учитывать напряжение насыщения коллектор-эмиттер 0.2-0.3 В

На высоких частотах важно минимизировать паразитные емкости и индуктивности монтажа

Соблюдение этих рекомендаций позволит реализовать все преимущества транзистора 2N2222 в вашей схеме.

Распространенные области применения 2N2222

Благодаря своей универсальности, транзистор 2N2222 широко используется в самых разных электронных устройствах:

Маломощные усилители звуковых и радиочастот
Ключевые и коммутационные схемы
Драйверы светодиодов и реле
Преобразователи уровней логических сигналов
Генераторы и мультивибраторы
Стабилизаторы напряжения
Измерительные приборы
Радиолюбительские конструкции

Такой широкий спектр применений делает 2N2222 незаменимым компонентом для разработчиков электроники.

Аналоги и заменители транзистора 2N2222

В некоторых случаях может потребоваться замена 2N2222 на аналогичный транзистор. Наиболее близкими по параметрам являются:

BC547 — распространенный европейский аналог
2N3904 — американский аналог с меньшим максимальным током
КТ315 — советский аналог
BC337 — транзистор с близкими характеристиками
2N4401 — аналог с немного большим напряжением коллектор-эмиттер

При замене следует внимательно сравнивать параметры и проверять работоспособность схемы, так как полной взаимозаменяемости может не быть.

Преимущества использования 2N2222

Транзистор 2N2222 обладает рядом важных достоинств, обуславливающих его популярность:

Универсальность применения в разных схемах
Хорошее сочетание параметров тока, напряжения и частоты
Высокая надежность и стабильность характеристик

Низкая стоимость и доступность
Компактные размеры корпуса
Наличие SMD-версий для поверхностного монтажа
Совместимость с TTL и CMOS логикой

Эти преимущества делают 2N2222 отличным выбором как для промышленного применения, так и для радиолюбительского творчества.

Особенности корпуса и цоколевка 2N2222

Транзистор 2N2222 выпускается в нескольких вариантах корпусов:

TO-18 — металлический корпус для монтажа в отверстия

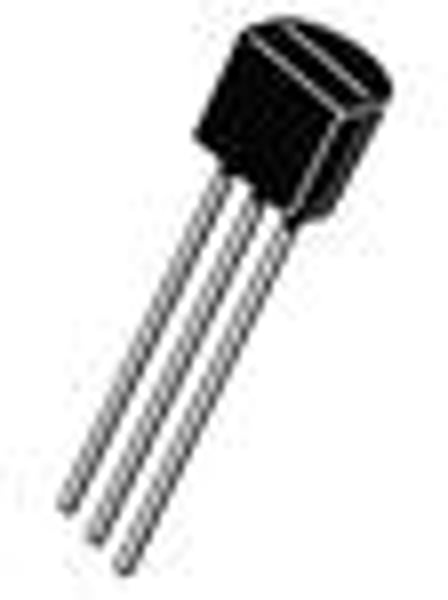

TO-92 — пластиковый корпус для монтажа в отверстия
SOT-23 — миниатюрный корпус для поверхностного монтажа

Цоколевка транзистора в корпусе TO-92 следующая (вид снизу):

Эмиттер
База
Коллектор

В корпусе TO-18 расположение выводов может отличаться, поэтому важно сверяться с документацией производителя.

Транзисторы 2N2222 и A1015 — маркировка, цоколевка, основные параметры.

Транзисторы 2N2222 и 2N2222A.

Транзисторы кремниевые структуры n-p-n, высокочастотные переключающие. Используются в качестве ключевых элементов и в схемах усиления постоянного тока. Выпускаются в корпусе TO-18. Тип прибора указывается на корпусе.
На рисунке ниже — цоколевка 2N2222.

Наиболее важные параметры.

Коэффициент передачи тока

при токе коллектора 10 мА и напряжении коллектор-эмиттер 10 в — 75

Граничная частота передачи тока :
У транзисторов 2N2222 — 250МГц.
У транзисторов 2N2222A — 300МГц.

Максимальное напряжение коллектор — эмиттер:
У транзисторов 2N2222 — 30 в.
У транзисторов 2N2222A — 40 в.

Максимальное напряжение коллектор — база:
У транзисторов 2N2222 — 60 в.
У транзисторов 2N2222A — 75 в.

Максимальное напряжение эмиттер — база:
У транзисторов 2N2222 — 5 в.
У транзисторов 2N2222A —

6 в.

Максимальный ток коллектора постоянный и пульсирующий — 800 мА.

Напряжение насыщения коллектор-эмиттер :
У транзисторов 2N2222 при токе коллектора 150 мА, базы 15 мА — 0,4 в.
У транзисторов 2N2222A при токе коллектора 150 мА, базы 15 мА — 0,3 в.

Напряжение насыщения база-эмиттер :
У транзисторов 2N2222 при токе коллектора 150 мА, базы 15 мА — 1,3 в.
У транзисторов 2N2222A при токе коллектора 150 мА, базы 15 мА — 1,2 в.

Рассеиваемая мощность коллектора — 500 мВт.

Использованы материалы с Popular Transistors

Транзисторы A1015O, A1015Y, A1015GR.

Транзисторы A1015 кремниевые маломощные широкого применения, структуры p-n-p, Корпус пластиковый TO-92. Маркировка буквенно — цифровая, на корпусе. На рисунке ниже — цоколевка A1015.

Наиболее важные параметры.

Коэффициент передачи тока :
У транзисторов A1015O — от 70 до 140
У транзисторов A1015Y — от 120 до 240
У транзисторов A1015GR — от 200 до 400

Максимально допустимое напряжение коллектор-эмиттер — 50 в.

Максимально допустимое напряжение коллектор-база — 50 в.

Максимально допустимое напряжение коллектор-база — 5 в.

Максимальный ток коллектора — 150 мА.

Напряжение насыщения коллектор-эмиттер — 0,3 в.

Рассеиваемая мощность коллектора — 0,4 Вт.

Граничная частота передачи тока — 4 МГц.

На главную страницу

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

Транзистор 2Н2222: все, что нужно знать

El Транзистор 2N2222 или PN2222 Это еще один из наиболее часто используемых транзисторов вместе с BC548. Поэтому, если вам нравится делать все своими руками и вы производитель, наверняка в какой-то момент вам понадобилось одно из этих устройств. В данном случае PN2222 представляет собой кремниевый транзистор малой мощности, предназначенный для коммутации и линейного усиления.

Причина, по которой он так востребован, заключается в том, что он хорош для усиления малых токов и малых или средних напряжений, а также может работать со средними высокими частотами. Это означает, что у него есть общее использование и он довольно популярен среди радиолюбители. Те, кто знает, будут знать, что это один из транзисторов, используемых для создания приемопередатчика BITX, или что он позволил клубу любительских радиолюбителей Norcal в 1999 году запустить задачу по созданию радиоприемопередатчика всего с 22 транзисторами этого типа без каких-либо тип дополнительной ИС.

Как и BC548, он производится с использованием процессов эпитаксии. Это тоже транзистор биполярный и тип NPN. В настоящее время он обычно имеет несколько возможных упаковок, таких как пластик TO-92, который обычно является наиболее распространенным способом его представления, а также другие, такие как TO-18, SOT-23, SOT-223 и т. Д.

Индекс

1 Что такое транзистор?
2 2n2222 Особенности:
3 техническое описание:

Что такое транзистор?

в качестве радио или транзистор он был назван так из-за этого устройства, о котором мы говорили, я хотел бы сделать очень краткое введение в то, что такое транзистор, и немного истории. Транзисторы — это не что иное, как устройства, похожие на переключатели и способные усиливать сигнал. То есть они заменяют примитивные вакуумные лампы или вакуумные клапаны, доставлявшие столько проблем.

Эти клапаны были похожи на традиционные лампы, поэтому они могли перегореть и требовали частой замены. Они также были большими по размеру и не позволяли создавать маленькие устройства. Еще одной проблемой было выделяемое ими тепло. С приходом твердотельная электроника, то есть из полупроводники, позволили создать устройства такого типа намного дешевле, компактнее и надежнее.

Название транзистора происходит от объединения передача и резистор, то есть передаточный резистор по английски. Помните, что резистор — это резистор. Кроме того, как известно, изобретение появилось в Европе благодаря первым патентам физика Лилиенфельда (1925 г.). Он несколько опередил свое время, так как они не нашли ему практического применения ни в том, ни в следующем десятилетии, и это также был полевой транзистор, более продвинутая концепция, чем биполярные.

Оскар Хайль также сделал подобное устройство в Германии в 1934 году, а позже Роберт Поль и Рудольф Хильш также проводили эксперименты, связанные с этим типом устройства, в немецком университете. Практически параллельно в США в AT&T Bell Labs Они также проводили неудачные эксперименты, пока после Второй мировой войны судьба их не изменилась, и когда они вернулись с поля битвы в Европе, они нашли решение, предложив «обновленные» идеи.

Джон Бардин, Улейтер Браттейн и Уильям Шокли Они получили признание, запатентовав первый в истории транзистор и получив Нобелевскую премию. В 1948 году они изобрели контактный транзистор, очень большой, очень неуклюжий и непрактичный прибор, который был дорогим в производстве, а иногда выходил из строя и в некоторых случаях приходилось перемещать. С этого момента они эволюционировали до нынешних транзисторов.

Но если вы хотите знать, как это работает именно это устройство, которое произвела революцию в электронике и мире технологий, Вот этот GIF с сравнением транзистора и гидравлической системы, которое, я думаю, вы не найдете лучше, чем этот пример, чтобы передать идею того, как работает транзистор:

Видно, что при подаче тока на базу NPN-транзистора ток проходит от коллектора к эмиттеру. Но делает это усиленно, так как если посмотреть на изображение, то складываются потоки воды из базы и коллектора. Это как довольно просто, хотя в электронной системе следует заменить воду на электроны . ..

Если вы хотите увидеть несколько более информативное изображение с точки зрения работы полупроводниковых зон, то есть грузовые перевозчики, вот это другое изображение:

На изображении вы можете видеть, что когда к эмиттеру прикладывается отрицательное напряжение, он толкает отрицательные носители заряда (электроны), а у основания положительные носители заряда (дырки) «поглощают». электроны, чтобы они могли прыгнуть на коллектор…

В случае PNP было бы аналогично, но поменять поляризацию или способы подключения транзистора.

2n2222 Особенности:

: 2н2222А

: 2n2222

2N2222 или PN2222 часто производства Philips Semiconductor, хотя мы также можем найти других производителей, таких как исторический Fairchild Semiconductor, немецкий Siemens, COMSET Semiconductor, SEMICOA и т. д. Имеет вариант под названием 2N2222A.

2N2222A — это заключенный в металл типа ТО-18 и квалифицирован для использования в военных приложениях (MIL-STD) благодаря своей прочности, приемлемому диапазону температур и т. д. Если мы посмотрим на таблицы данных, предоставленные этими структурами, то характеристики, которые мы собираемся найти в этом транзисторе, следующие:

HSeaMall NPN PNP…

Нет оценок

Напряжение коллектор-эмиттер в отсечке: 50V
Постоянный ток коллектора: 800 мА
Рассеиваемая мощность: 500mW
Текущий прирост:> 100hFE, обычно достигается 150.
Рабочая частота: 250-300 МГц, что позволяет использовать его в высокочастотном радио.
Тип: NPN биполярный
Герметизированные: ТО-92 из пластика, ТО-18 из металла, СОТ-23 и СОТ-223, последние два типа SMD.
Дополнительный (PNP): 2Н2907
Эквивалент: вы можете использовать BC548, который мы видели в предыдущем посте, но не забудьте повернуть его на 180 °, перевернув контакты коллектора и эмиттера … Вы также можете использовать 2N3904 с очень похожими характеристиками, но он может передавать только десятую часть поддерживаемого тока в 2Н2222. Если схема предназначена только для небольших сигналов, ее можно заменить идеально. Аналогичен и 2N2219, но с большей мощностью. В этом случае, имея формат TO-39 (до 3 Вт) и поддерживая до 300 МГц, он может использоваться в передатчиках и усилителях для HF и VHF и даже в некоторых случаях UHF с выходной мощностью от 1 до 2 Вт.
Эквивалент SMD: для поверхностного монтажа используется SMD-транзистор 2n2222 в корпусе SOT-23.

техническое описание:

Un таблица — это документ, обычно PDF-файл с подробными характеристиками электронного устройства. Они создаются самой фабрикой с учетом особенностей ее продукта, поэтому мы можем обнаружить, что в двух таблицах данных на 2n2222 от разных производителей нет одинаковых параметров. Здесь вы можете скачать некоторые из них:

На полупроводнике 2n2222A
STMicroelectronics 2н2222А
Фарнелл Мультикомп 2н2222А
Jameco представляет нам другую модель из легендарного Fairchild для серии 2n2222

Я надеюсь это помогло тебе это руководство для 2N222 или PN2222.

BJT 2N2222, 2N2222A Спецификация и примечания по применению

Спецификации, распиновка и информация, связанная с применением, касающаяся транзистора NPN BJT 2N2222, 2N2222A, а также его дополнительной пары PNP 2N2907 BJT

. собираются изучить вездесущее семейство транзисторов 2N2222, а также реализовать их спецификации и пороговые значения.

Транзистор 2N2222 является одним из важных и широко используемых типов транзисторов, который находит многочисленные применения в электронных схемах.

Главной особенностью этого транзистора является его способность выдерживать относительно высокие величины тока по сравнению с другими транзисторами с аналогичными маломощными сигналами.

Обычно транзистор 2N2222 способен коммутировать через него 800 мА тока нагрузки, что можно считать довольно высоким по сравнению с миниатюрными размерами, которыми обладают эти устройства.

Способность переключать большие токи также делает это устройство идеально подходящим для применения в линейных усилителях.

Основные характеристики этого устройства можно понять по следующим пунктам:

Транзистор 2N2222 или 2N2222A относится к типу NPN и имеет следующие электрические параметры:

Максимальное допустимое напряжение устройства (напряжение пробоя) на его коллекторе и базе составляет 60 вольт для 2N2222 и 75 вольт для 2N2222A , эмиттеры остаются открытыми.
При открытом основании вышеприведенный допуск на выводах коллектора и эмиттера составляет 30 вольт для 2N2222 и 40 вольт для 2N2222A.
Как указывалось ранее, максимальный ток , который может быть приложен к коллектору и эмиттеру транзисторов через нагрузку, не превышает 800 мА .
Общая мощность рассеяния устройства не должна превышать 500 мВт.
hFE или усиление постоянного тока транзисторов 2N2222 будет около 7 5 минимум при напряжении около 10 , с током коллектора 10 мА.
Максимальная частота пропускная способность или частота перехода 250 МГц для 2N2222 и 300 МГц для 2N2222A .

2N2222 Описание выводов

· Напряжение насыщения база-эмиттер для 2N2222 обычно составляет 1,3 В при 15 мА, когда ток коллектора составляет около 150 мА. При токе коллектора более 500 мА базовое оптимальное напряжение срабатывания становится равным 2,6 вольт. Для 2N2222A цифры составляют 1,2 и 2 вольта соответственно.

Конфигурирование устройства практически в электронных схемах для любого соответствующего приложения:

Это можно сделать, выполнив следующие действия:

Вывод или ножка, помеченная эмиттером, должна быть подключена к отрицательной линии шины питания.

Нагрузка, которую необходимо переключить, должна быть подключена между коллектором транзистора и положительным источником питания, то есть положительный вывод нагрузки подключается к положительному источнику питания, а другой вывод нагрузки подключается к коллектору вывод транзистора.

База подается на напряжение источника или напряжение срабатывания через токоограничивающий резистор.
Значение токоограничивающего резистора можно рассчитать по формуле, описанной в конце этой статьи.
Транзистор 2N2907 является дополнительной парой для 2N2222 и имеет те же характеристики, что и выше, однако, будучи типом PNP, соответствующие полярности прямо противоположны.

Полное техническое описание 2N2222

Вам также понравится:

1 . &nbspЧто такое диод Ганна? Как это работает?
2 . &nbspКак понять и использовать вентили NAND IC 4093, выводы
3 . Компактная ИС драйвера 3-фазного IGBT STGIPN3H60 — техническое описание, распиновка
4 . Спецификация TL494, схема выводов, схемы приложений
5 . Распиновка LM35, техническое описание, прикладная схема
6 . &nbspКак понять распиновку IC 4017

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете ответить через комментарии, я буду очень рад помочь!

Транзистор 2n2222: распиновка, упаковка, спецификация, эквивалент и техническое описание

Byadharsh Обновлено 18 августа 2021 г.

2n2222

2n2222 техническое описание

2n2222 распиновка транзистора

Номер контакта	Имя контакта	Описание
1	Излучатель	Ток протекает через эмиттер
2	База	Управляет смещением транзистора
3	Коллектор	Ток протекает через коллектор

2n2222 упаковка

Для этого транзистора 2n2222 металлическая банка TO-18 упаковка
Транзисторный корпус ТО-18 имел более высокую термостойкость.

2n2222 спецификация

NPN Транзистор BJT
Диапазон коэффициента усиления постоянного тока от 30 до 300 ч _FE
Ток коллектора (I _C ) 800 мА
Напряжение между эмиттером и базой ( В _BE ) составляет 5 В
Напряжение между коллектором и эмиттером ( В _CE ) составляет 30 В
Напряжение между коллектором и базой ( В _CB ) составляет 60 В
Базовый ток ( I _B ) не более 200 мА
Частота перехода ( F _T ) составляет 250 МГц

2n2222 Описание

Транзистор 2n2222 представляет собой биполярный NPN-транзистор, максимальный коэффициент усиления по току для транзистора 2n2222 составляет 300 ч _FE, а значение коэффициента усиления по току будет определять коэффициент усиления для транзистора.
Максимальный ток коллектора на транзисторе 2n2222 800мА, именно это значение тока и является максимальным током на данном устройстве.
Максимальный ток смещения на транзисторе 2n2222 составляет 200 мА, максимально допустимое напряжение смещения на триггерном выводе.
Частота перехода транзистора 2n2222 250МГц, это максимальная частота на этой частоте.

Тинхшиновой таблицы 2N2222 Transistor Transistor 2N2222

, если вам нужен таблица данных в PDF, пожалуйста, щелкните по этой ссылке

2N22222222222202222222222222222222222222222222222222222222222222222222222222222222222222222222222222 Equivent

.
Каждый из перечисленных здесь транзисторов, эквивалентных 2n2222, является биполярным NPN, и большинство из них являются идентичными транзисторами.

2n2222 по сравнению с BC547 по сравнению с 2n3904 по сравнению с 2n2222A

	2n2222	BC547	2n3904	2н2222А
Напряжение между коллектором и базой (VCB)	2н222260в	БК54750в	2н3 в	2н2222А75в
Напряжение между коллектором и эмиттером (VCE)	2n222230	BC54735	2n3	2н2222А40
Напряжение между эмиттером и базой (VEB)	2н22225в	БК5476в	2н39046в	2н2222А6в
Ток коллектора (IC)	2n2222800мА	BC547100мА	2n30мА	2n2222A800мА
Рассеиваемая мощность	2n2222500МВт	BC547500 МВт	2n35МВт	2н2222А500МВт
Температура перехода (ТДж)	2n2222200°C	BC547150°C	2n3 0°С	2n2222A200°C
Частота перехода (FT)	2n2222250MHZ	БК547300МХЗ	2n30MHZ	2n2222A300MHZ
Шум (Н)	2n22224дб	BC5475db	2n3дб	2н2222А4дб
Коэффициент усиления (hFE)	2n222230 – 300 фЭ	BC547110 – 800 фЭ	2n3 – 300 фЭ	2н2222А35 – 300 фЭ
Пакет	2н2222ТО-18	БК547ТО-92	2н3904ТО-92	2н2222АТО-92 ТО18 ТО39

2n2222 Применение

Это самый популярный тип транзисторов общего назначения, используемых в электронике.
Приложения с низким энергопотреблением
Предусилитель
Цепи драйвера двигателя
Цепи инвертора
Цепи усилителя
Цепи переключения
Цепи датчиков

Транзистор 2n2222 в качестве переключателя Транзистор 2n2222 в качестве переключателя

Схема показывает транзистор 2n2222 в качестве переключателя, поскольку мы можем видеть входной резистор, используемый для управления транзистором, и другой резистор для управления светодиодом.
Когда переключатель замыкается, транзистор начинает работать, а интервал включения и выключения светодиода регулируется номиналом резистора.

Транзистор 2n2222 в качестве усилителя Транзистор 2n2222 в качестве усилителя

На рисунке показана схема усилителя на транзисторе 2n2222.
Общий эмиттер — это конфигурация транзистора, это лучшая схема усилителя напряжения с использованием транзистора NPN 2n2222
Этот конкретный образец имел более высокий коэффициент усиления из-за конфигурации транзистора.

Почтовые теги: #транзистор
