Что такое стабилизатор 7805 и его основные характеристики

Стабилизатор 7805 — это интегральный линейный стабилизатор напряжения с фиксированным выходным напряжением 5 В. Он относится к популярной серии стабилизаторов 78xx, где xx обозначает выходное напряжение.

Основные характеристики стабилизатора 7805:

Выходное напряжение: 5 В
Максимальный выходной ток: 1-1,5 А (зависит от конкретной модификации)
Минимальное входное напряжение: 7-8 В
Максимальное входное напряжение: 35 В
Падение напряжения: 2 В
Точность стабилизации: 4%
Встроенная защита от перегрева и короткого замыкания

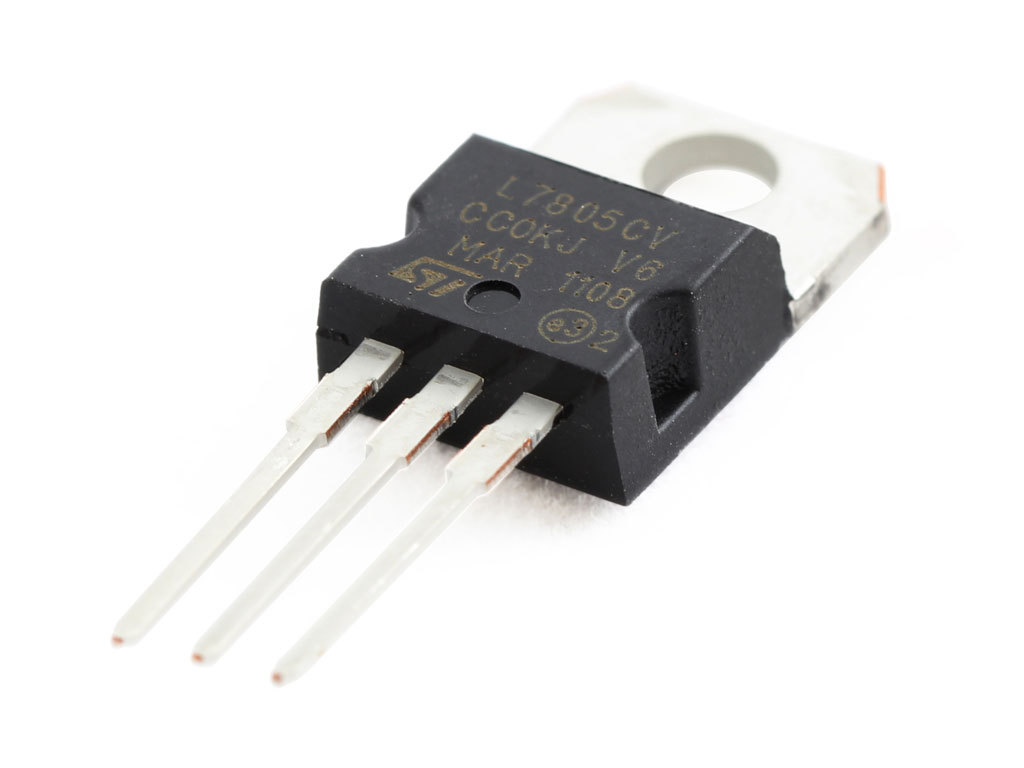

Стабилизатор выпускается в корпусе TO-220 с тремя выводами: вход, общий, выход. На корпусе имеется металлическая пластина для крепления радиатора охлаждения.

Принцип работы и внутреннее устройство 7805

Стабилизатор 7805 представляет собой линейный стабилизатор последовательного типа. Его упрощенная структурная схема включает следующие основные блоки:

Источник опорного напряжения
Усилитель ошибки
Регулирующий элемент (проходной транзистор)
Схема защиты от перегрузки и перегрева

Принцип работы основан на сравнении выходного напряжения с опорным и автоматической подстройке проводимости регулирующего транзистора для поддержания постоянного выходного напряжения при изменениях входного напряжения или тока нагрузки.

Схема включения и рекомендации по применению 7805

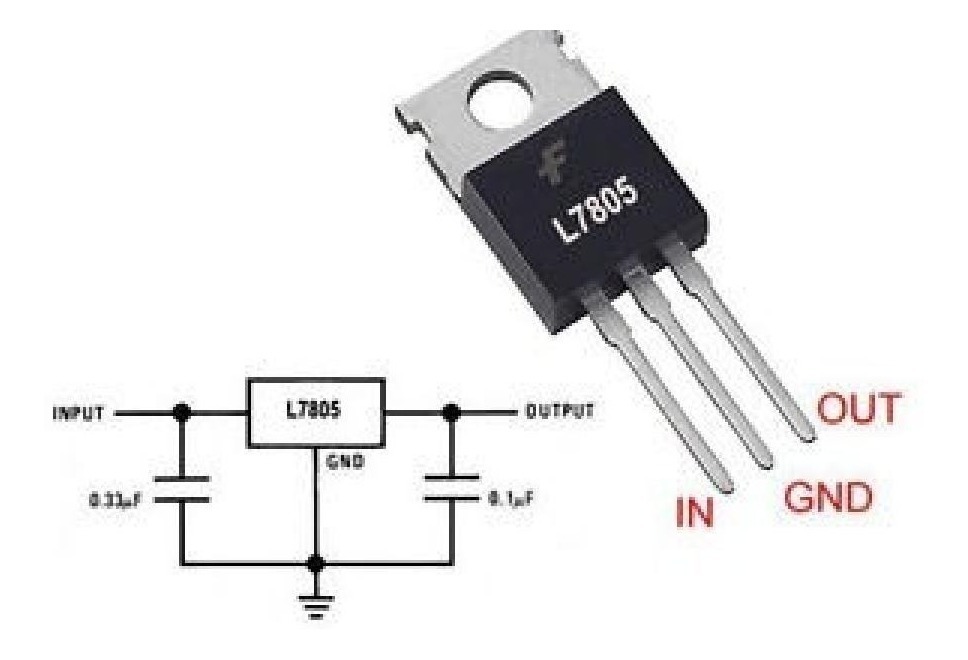

Типовая схема включения стабилизатора 7805 очень проста и требует минимум внешних компонентов:

На входе рекомендуется установить конденсатор 0,33 мкФ для подавления высокочастотных помех
На выходе устанавливается конденсатор 0,1 мкФ для повышения стабильности

При значительном удалении от источника входного напряжения на входе дополнительно ставят электролитический конденсатор 10-100 мкФ

Основные рекомендации по применению:

Входное напряжение должно быть как минимум на 2-3 В выше выходного
При токе нагрузки более 0,5 А необходимо использовать радиатор охлаждения
Для защиты от пробоя при больших входных напряжениях рекомендуется ставить защитный диод
Максимальная рассеиваемая мощность не должна превышать 15 Вт

Варианты применения стабилизатора 7805

Благодаря простоте и надежности стабилизатор 7805 находит широкое применение в различных устройствах:

Блоки питания для цифровой техники и микроконтроллеров
Стабилизация напряжения в автомобильной электронике
Лабораторные источники питания

Зарядные устройства для аккумуляторов
Стабилизаторы в радиолюбительских конструкциях

Рассмотрим некоторые интересные схемы на основе 7805.

Регулируемый стабилизатор напряжения на базе 7805

Хотя 7805 имеет фиксированное выходное напряжение, его можно превратить в регулируемый стабилизатор, добавив всего пару резисторов:

Резистор R1 (220-330 Ом) включается между выводом регулировки и общим проводом
Переменный резистор R2 (1-5 кОм) — между выходом и выводом регулировки

Выходное напряжение при этом можно регулировать в пределах 5-15 В. Недостаток схемы — повышенное тепловыделение при низких выходных напряжениях.

Стабилизатор тока на основе 7805

Интересное применение 7805 — в качестве стабилизатора тока. Для этого достаточно включить между выходом и общим проводом резистор, задающий ток:

I = 5В / R
Например, при R = 5 Ом получим стабильный ток 1 А

Такая схема может использоваться для питания мощных светодиодов или в зарядных устройствах.

Повышение выходного тока 7805

Если требуется ток более 1 А, можно повысить выходной ток 7805 с помощью дополнительного транзистора:

Между входом и выходом включается мощный NPN транзистор
База транзистора подключается к выходу 7805 через резистор 1 кОм
Эмиттер транзистора — к выходу схемы

Такая схема позволяет получить выходной ток до 5-10 А при соответствующем выборе транзистора и обеспечении охлаждения.

Преимущества и недостатки стабилизатора 7805

Основные достоинства 7805:

Простота применения
Не требует настройки
Низкий уровень шумов
Хорошая стабильность выходного напряжения
Встроенные схемы защиты
Доступность и низкая стоимость

К недостаткам можно отнести:

Низкий КПД при большой разнице входного и выходного напряжений
Значительное тепловыделение при больших токах нагрузки
Фиксированное выходное напряжение (для базовой схемы)

Несмотря на недостатки, простота и надежность обеспечивают 7805 широкое применение в электронике.

Аналоги и модификации стабилизатора 7805

Существуют различные модификации и аналоги стабилизатора 7805:

78L05 — маломощный вариант на ток до 100 мА
LM7805 — аналог от компании National Semiconductor
КР142ЕН5А — отечественный аналог
LM2940 — низковольтный вариант (входное напряжение от 5,5 В)
LM1117 — низкопадающий стабилизатор (падение напряжения 1,2 В)

Также выпускаются модификации на другие фиксированные напряжения — 7806, 7808, 7809, 7812, 7815 и т.д.

Заключение

Стабилизатор напряжения 7805 остается одним из самых популярных и широко используемых линейных стабилизаторов. Простота применения, надежность и доступность делают его отличным выбором для многих приложений, где требуется стабильное напряжение 5 В. Понимание принципов работы и особенностей применения 7805 позволит грамотно использовать этот стабилизатор в различных электронных устройствах.

Микросхема 7805 описание. Стабилизаторы для питания микросхем. Одно из важных условий — высокое качество компонентов

Переделал усилитель на колонках на копеечный D-class модуль на PAM8403. Колонки играть стали громче, появился типа бас. Доволен. Но появилась одна проблема — если подавать питание на колонки от обычной (импульсной) зарядки на 5В шли большие искажения по питанию. На маленькой громкости еще слушать можно было, на большой невозможно. Решил спаять блок питания с линейной стабилизацией.

Схема такого БП простая:

Первый порыв — купить все детали в местной «Электронике» и быстренько спаять на макетке схему БП. Подсчитал только цену деталей стабилизатора — получилось около 700 р. Жаба придушала. Посмотрим готовые варианты на али и ебее. Тут все шоколадно. Есть копеечные конструкторы (самому на печатную плату паять), есть готовые модули по 110 р. Купил в итоге на ебее — там дешевле было. Дошло недели за три. Стабилизатор болтался на радиаторе — привинтил его покрепче.

Остальные детали — трансформатор, предохранитель, корпус, кнопку включения, ножки под корпус, usb-разъем в «Электронике». Ушло на все про все 500 р.

Характеристики модуля и стабилизатора LM7805:

1. Board size. 57mm*23mm

2. Input voltage input voltage polarity, AC and DC can, range. 7.5-20V

3. The output voltage 5V

4. The maximum output current. 1.2A

5. Provided fixed bolt hole, convenient installation

Как видно, на модуль можно подавать напряжение от 7.5V до 20V. На выходе — 5V.

Стабилизатор внутри устроен достаточно сложно:

Трансформатор купил такой ТП112 (7,2 Вт) 2*12В хх —

Кнопку включения на 220 В взял такую — достаточно большая.

Кнопка с фиксацией и подсветкой. Как подключить подсветку при нажатии — не понял (может подскажите, кто знает?). Сделал без подсветки.

Собрал стенд для тестирования:

Колонки играют без искажений на максимальной громкости. В БП ничего не греется сильно. Цель достигнута:

Попробовал зарядить телефон — ток 0.5А

При резисторе на 1 А — все совсем печально:

Вывод — данный БП как зарядник использовать не получиться. Видимо трансформатор нужно ставить мощнее.

Собрал все в корпус:

Дырочку сверху сделал для того, чтобы было видно светодиод — индикатор на модуле для индикации работы. С обратной стороны дырочку заклеил прозрачной пленкой.

Спасибо за внимание.

Планирую купить +14 Добавить в избранное Обзор понравился +23 +38

Устройства, которые входят в схему блока питания, и поддерживают стабильное выходное напряжение, называются стабилизаторами напряжения. Эти устройства рассчитаны на фиксированные значения напряжения выхода: 5, 9 или 12 вольт. Но существуют устройства с наличием регулировки. В них можно установить желаемое напряжение в определенных доступных пределах.

Большинство стабилизаторов предназначены на определенный наибольший ток, который они выдерживают. Если превысить эту величину, то стабилизатор выйдет из строя. Инновационные стабилизаторы оснащены блокировкой по току, обеспечивающей выключение устройства при достижении наибольшего тока в нагрузке и защищены от перегрева. Вместе со стабилизаторами, которые поддерживают положительное значение напряжения, есть и устройства, действующие с отрицательным напряжением. Они применяются в двухполярных блоках питания.

Стабилизатор 7805 изготовлен в корпусе, подобном транзистору. На рисунке видны три вывода. Он рассчитан на напряжение 5 вольт и ток 1 ампер. В корпусе есть отверстие для фиксации стабилизатора к радиатору. Модель 7805 является устройством положительного напряжения.

Зеркальное отображение этого стабилизатора — это его аналог 7905, предназначенный для отрицательного напряжения. На корпусе будет положительное напряжение, на вход поступит отрицательное значение. С выхода снимается -5 В. Чтобы стабилизаторы работали в нормальном режиме, нужно подавать на вход 10 вольт.

Распиновка

Стабилизатор 7805 имеет распиновку, которая показана на рисунке. Общий вывод соединен с корпусом. Во время установки устройства это играет важную роль. Две последние цифры обозначают выдаваемое микросхемой напряжение.

Стабилизаторы для питания микросхем

Рассмотрим методы подключения к питанию цифровых приборов, сделанных самостоятельно, на микроконтроллерах. Любое электронное устройство требует для нормальной работы правильное подключение питания. Блок питания рассчитывается на определенную мощность. На его выходе устанавливается конденсатор значительной величины емкости для выравнивания импульсов напряжения.

Блоки питания без стабилизации, применяемые для роутеров, сотовых телефонов и другой техники, не сочетаются с питанием микроконтроллеров напрямую. Выходное напряжение этих блоков изменяется, и зависит от подключенной мощности. Исключением из этого правила являются зарядные блоки для смартфонов с USB портом, на котором выходит 5 В.

Схема работы стабилизатора, сочетающаяся со всеми микросхемами этого типа:

Если разобрать стабилизатор и посмотреть его внутренности, то схема выглядела бы следующим образом:

Для электронных устройств не чувствительных к точности напряжения, такой прибор подойдет. Но для точной аппаратуры нужна качественная схема. В нашем случае стабилизатор 7805 выдает напряжение в интервале 4,75-5,25 В, но нагрузка по току не должна быть больше 1 А. Нестабильное входное напряжение колеблется в интервале 7,5-20 В. При этом выходное значение будет постоянно равно 5 В. Это является достоинством стабилизаторов.

При возрастании нагрузки, которую может выдать микросхема (до 15 Вт), прибор лучше обеспечить охлаждением вентилятором с установленным радиатором.

Работоспособная схема стабилизатора:

Технические данные:

Наибольший ток 1,5 А.
Интервал входного напряжения – до 40 вольт.
Выход – 5 В.

Во избежание перегрева стабилизатора, необходимо поддерживать наименьшее входное напряжение микросхемы. В нашем случае входное напряжение 7 вольт.

Лишнюю величину мощности микросхема рассеивает на себе. Чем выше входное напряжение на микросхеме, тем выше потребляемая мощность, которая преобразуется в нагревание корпуса. В итоге микросхема перегреется и сработает защита, устройство отключится.

Стабилизатор напряжения 5 вольт

Такое устройство имеет отличие от аналогичных приборов в своей простоте и приемлемой стабилизации. В нем использована микросхема К155J1А3. Этот стабилизатор использовался для цифровых устройств.

Устройство состоит из рабочих узлов: запуска, источника образцового напряжения, схемы сравнения, усилителя тока, ключа на транзисторах, накопителя индуктивной энергии с коммутатором на диодах, фильтров входа и выхода.

После подключения питания начинает действовать узел запуска, который выполнен в виде стабилизатора напряжения. На эмиттере транзистора возникает напряжение 4 В. Диод VD3 закрыт. В итоге включается образцовое напряжение и усилитель тока.

Ключ на транзисторах закрыт. На выходе усилителя образуется импульс напряжения, который открывает ключ, пропускающий ток на накопитель энергии. В стабилизаторе включается схема отрицательной связи, устройство переходит в режим работы.

Все применяемые детали тщательно проверяются. Перед установкой на плату резистора, его значение делают равным 3,3 кОм. Стабилизатор вначале подключают на 8 вольт с нагрузкой 10 Ом, далее, при необходимости устанавливают его на 5 вольт.

Отрегулированное напряжение питания очень важно для многих электронных устройств, поскольку полупроводниковые компоненты, применяемые в них, могут быть чувствительны для скачков и шумов нерегулируемого напряжения. Электронные приборы, питаемые от сети сначала преобразуют переменное напряжение в постоянное благодаря диодному мосту или другому подобному элементу. Но это напряжение не стоит использовать в чувствительных схемах.

В данном случае нужен регулятор (или стабилизатор) напряжения. И одним из самых популярных и распространенных регуляторов на сегодняшний день является регулятор серии 7805.

Микросхема 7805 расположена в трехвыводном корпусе TO-220 с выводами вход, выход, земля (GND). Также контакт GND представлен на металлическом основании микросхемы для крепления радиатора. Данный стабилизатор поддерживает входное напряжение до 40 В, а на выходе обеспечивает 5 В. Максимальный ток нагрузки 1.5 А. Внешний вид регулятора напряжения 7805 с расположением выводов представлен на изображении ниже.

Благодаря стабилизатору напряжения серии 7805 выход фиксируется на определенном уровне без ощутимых скачков и шумов. Чтобы эффективно минимизировать шумы на выходе и максимально сделать выходное напряжение стабильным, регулятор 7805 нужно правильно «обвязать», то есть подключить к его входу и выходу блокиовочные, сглаживающие конденсаторы. Схема подключения конденсаторов к микросхеме 7805 (U1) показана ниже.

Здесь конденсатор C1 представляет собой байпасный или блокировочный конденсатор и используется для гашения на землю очень быстрых по времени входных скачков. C2 является фильтрующим конденсатором, позволяющим стабилизировать медленные изменения напряжения на входе. Чем больше его значение, тем больше уровень стабилизации, но не стоит брать это значение слишком большим, если не хотите, чтобы он разряжался дольше после включения. Конденсатор C3 также стабилизирует медленные изменения напряжения, но уже на выходе. Конденсатор C4, как и C1, гасит очень быстрые скачки, но уже после регулятора и непосредственно перед нагрузкой.

Типичная схема включения регулятора напряжения 7805 представлена ниже. Здесь переменное напряжение выпрямляется диодным мостом и подается на регулятор с требуемой обвязкой из конденсаторов для более качественной стабилизации выходного напряжения. В схему также добавлен диод D5, позволяющий избежать короткого замыкания и тем самым обезопасить регулятор. Если бы его не было, то выходной конденсатор имел бы возможность быстро разрядиться во время периода низкого импеданса внутри регулятора.

Таким образом, регулятор напряжения является очень полезным элементом в схеме, способным обеспечить правильное питание вашего устройства.

В настоящее время тяжело найти какое-либо электронное устройство не использующее стабилизированный источник питания. В основном в качестве источника питания, для подавляющего большинства различных радиоэлектронных устройств, рассчитанных на работу от 5 вольт, наилучшим вариантом будет применение трехвыводного интегрального 78L05 .

Описание стабилизатора 78L05

Данный стабилизатор не дорогой и прост в применении, что позволяет облегчить проектирование радиоэлектронных схем со значительным числом печатных плат, к которым подается нестабилизированное постоянное напряжение, и на каждой плате отдельно монтируется свой стабилизатор.

Микросхема — стабилизатор 78L05 (7805) имеет тепловую защиту, а также встроенную систему предохраняющую стабилизатор от перегрузки по току. Тем не менее, для более надежной работы желательно применять диод, позволяющий защитить стабилизатор от короткого замыкания во входной цепи.

Технические параметры и цоколевка стабилизатора 78L05:

Входное напряжение: 30 вольт.
Выходное напряжение: 5,0 вольт.
Выходной ток (максимальный): 100 мА.
Ток потребления (стабилизатором): 5,5 мА.
Допустимая разница напряжений вход-выход: 1,7 вольт.
Рабочая температура: от -40 до +125 °C.

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров. ..

Аналоги стабилизатора 78L05 (7805)

Существуют два типа данной микросхемы: мощный 7805 (ток нагрузки до 1А) и маломощный 78L05 (ток нагрузки до 0,1А). Зарубежным аналогом 7805 является ka7805. Отечественными аналогами являются для 78L05 — КР1157ЕН5, а для 7805 — 142ЕН5

Схема включения 78L05

Типовая схема включения стабилизатора 78L05 (по datasheet) легка и не требует большого количества дополнительных радиоэлементов.

С1 на входе необходим для ликвидации ВЧ помех при подаче входного напряжения. Конденсатор С2 на выходе стабилизатора, как и в любом другом источнике питания, обеспечивает стабильность блока питания при резком изменении тока нагрузки, а так же уменьшает степень пульсаций.

При разработке блока питания необходимо иметь в виду, что для устойчивой работы стабилизатора 78L05 напряжение на входе должно быть не менее 7 и не более 20 вольт.

Ниже приводятся несколько примеров использования интегрального стабилизатора 78L05.

Лабораторный блок питания на 78L05

Данная схема отличается своей оригинальностью, из-за нестандартного применения микросхемы , источником опорного напряжения которого служит стабилизатор 78L05. Поскольку максимально допустимое входное напряжение для 78L05 составляет 20 вольт, то для предотвращения выхода 78L05 из строя в схему добавлен параметрический стабилизатор на стабилитроне VD1 и резисторе R1.

Микросхема TDA2030 подключена по типу неинвертирующего усилителя. При таком подключении коэффициент усиления равен 1+R4/R3 (в данном случае 6). Таким образом, напряжение на выходе блока питания, при изменении сопротивления резистора R2, будет меняться от 0 и до 30 вольт (5 вольт х 6). Если нужно изменить максимальное выходное напряжение, то это можно сделать путем подбора подходящего сопротивления резистора R3 или R4.

Набор для сборки регулируемого блока питания…

Бестрансформаторный блок питания на 5 вольт

данная характеризуется повышенной стабильностью, отсутствием нагрева элементов и состоит из доступных радиодеталей.

Структура блока питания включает в себя: индикатор включения на светодиоде HL1, вместо обычного трансформатора — гасящая цепь на элементах C1 и R2, диодный выпрямительный мост VD1, конденсаторы для уменьшения пульсаций, стабилитрон VD2 на 9 вольт и интегральный стабилизатор напряжения 78L05 (DA1). Необходимость в стабилитроне вызвана тем, что напряжение с выхода диодного моста равно приблизительно 100 вольт и это может вывести стабилизатор 78L05 из строя. Можно использовать любой стабилитрон с напряжением стабилизации от 8…15 вольт.

Внимание! Так как схема не имеет гальванической развязки с электросетью, следует соблюдать осторожность при наладке и использовании блока питания.

Простой регулируемый источник питания на 78L05

Диапазон регулируемого напряжения в данной схеме составляет от 5 до 20 вольт. Изменение выходного напряжения производится при помощи переменного резистора R2. Максимальный ток нагрузки составляет 1,5 ампер. Стабилизатор 78L05 лучше всего заменить на 7805 или его отечественный аналог КР142ЕН5А. Транзистор VT1 можно заменить на . Мощный транзистор VT2 желательно разместить на радиаторе с площадью не менее 150 кв. см.

Простая и интуитивная работа, быстрый и точный выбор напряжения и тока…

Схема универсального зарядного устройства

Эта схема зарядного устройства достаточно проста и универсальна. Зарядка позволяет заряжать всевозможные типы аккумуляторных батарей: литиевые, никелевые, а так же маленькие свинцовые аккумуляторы используемые в бесперебойниках.

Известно, что при зарядке аккумуляторов важен стабильный ток зарядки, который должен составлять примерно 1/10 часть от емкости аккумулятора. Постоянство зарядного тока обеспечивает стабилизатор 78L05 (7805). У зарядника 4-е диапазона тока зарядки: 50, 100, 150 и 200 мА, которые определяются сопротивлениями R4…R7 соответственно. Исходя из того, что на выходе стабилизатора 5 вольт, то для получения допустим 50 мА необходим резистор на 100 Ом (5В / 0,05 А = 100) и так для всех диапазонов.

Так же схема снабжена индикатором, построенном на двух транзисторах VT1, VT2 и светодиоде HL1. Светодиод гаснет при окончании зарядки аккумулятора.

зарядный ток: 500 мА/ч, 1000 мА/ч. режимы зарядки при постоянн…

Регулируемый источник тока

По причине отрицательно обратной связи, следующей через сопротивление нагрузки, на входе 2 (инвертирующий) микросхемы TDA2030 (DA2) находится напряжение Uвх. Под влиянием данного напряжения сквозь нагрузку течет ток: Ih = Uвх / R2. Исходя из данной формулы, ток, протекающий через нагрузку, не находится в зависимости от сопротивления этой нагрузки.

Таким образом, меняя напряжение поступающее с переменного резистора R1 на вход 1 DA2 от 0 и до 5 В, при постоянном значении резистора R2 (10 Ом), можно изменять ток протекающий через нагрузку в диапазоне от 0 до 0,5 А.

Подобная схема может быть с успехом применена в качестве зарядного устройства для зарядки всевозможных аккумуляторов. Зарядный ток постоянен во время всего процесса зарядки и не находится в зависимости от уровня разряженности аккумулятора или от непостоянства питающей сети. Предельный ток заряда, можно менять путем уменьшения или увеличения сопротивление резистора R2.

(161,0 KiB, скачано: 6 505)

Параметры:

Мин. входное напряжение, В:

Макс. входное напряжение, В:35

Выходное напряжение, В:+5

Номинальн выходной ток, А:1. 5

Падение напр вх/вых, В:2.5

Число регуляторов в корпусе:1

Ток потребления, mА:6

Точность:4%

Диапазон рабочих температур:0°C … +150°C

Это устройства, входящие в состав блока питания и позволяющие держать на выходе блока питания стабильное напряжение. Стабилизаторы электрического напряжения бывают рассчитанные на какое-то фиксированное напряжение на выходе (например 5В, 9В, 12В), а бывают регулируемые стабилизаторы напряжения, у которых есть возможность установить требуемое напряжение в тех пределах, в каких они позволяют.

Все стабилизаторы обязательно рассчитаны на какой-то максимальный ток, который они могут обеспечить. Превышение этого тока грозит выходом стабилизатора из строя. Современные стабилизаторы обязательно оснащаются защитой по току, которая обеспечивает отключение стабилизатора при превышении максимального тока в нагрузке и защитой по перегреву. Наряду со стабилизаторами положительного напряжения существуют стабилизаторы отрицательного напряжения. В основном они используются в двухполярных источниках питания.

7805 — cтабилизатор , выполненный в корпусе, похожем на транзистор и имеет три вывода. См. рисунок. (+5V стабилизированного напряжения и ток 1A). Так же в корпусе имеется отверстие для крепления стабилизатора напряжения 7805 к радиатору охлаждения. 7805 является стабилизатором положительного напряжения. Его зеркальное отражение — 7905 — аналог 7805 для отрицательного напряжения . Т.е. на общем выводе у него будтет +, а на вход будет подаваться -. С его выхода, соответственно, будет сниматься стабилизированное напряжение -5 вольт.
Так же стоит отметить, что для нормальной работы на вход обоим стабилизаторам необходимо подавать напряжение около 10 вольт.
У этого стабилизатора существует маломощный аналог 78L05.

7805 распиновка

У стабилизатора распиновка следующая. Если смотреть на корпус 7805 как показано на фото выше, то выводы имеют следующую цоколёвку слева направо: вход, общий, выход. Вывод «общий» имеет контакт на корпус. Это необходимо учитывать при монтаже. Стабилизатор 7905 имеет другую распиновку! Слева направо: общий, вход, выход. И на корпусе у него «вход» !

Покупал по акции колонки на JD — тут мой обзор на них — Переделал усилитель на колонках на копеечный D-class модуль на PAM8403. Колонки играть стали громче, появился типа бас. Доволен. Но появилась одна проблема — если подавать питание на колонки от обычной (импульсной) зарядки на 5В шли большие искажения по питанию. На маленькой громкости еще слушать можно было, на большой невозможно. Решил спаять блок питания с линейной стабилизацией.

Схема такого БП простая:

Характеристики модуля и стабилизатора LM7805:

1. Board size. 57mm*23mm

2. Input voltage input voltage polarity, AC and DC can, range. 7.5-20V

3. The output voltage 5V

4. The maximum output current. 1.2A

5. Provided fixed bolt hole, convenient installation

Как видно, на модуль можно подавать напряжение от 7.5V до 20V. На выходе — 5V.

Стабилизатор внутри устроен достаточно сложно:

Трансформатор купил такой ТП112 (7,2 Вт) 2*12В хх —

Собрал стенд для тестирования:

Колонки играют без искажений на максимальной громкости. В БП ничего не греется сильно. Цель достигнута:

Попробовал зарядить телефон — ток 0.5А

При резисторе на 1 А — все совсем печально:

Вывод — данный БП как зарядник использовать не получиться. Видимо трансформатор нужно ставить мощнее.

Собрал все в корпус:

Спасибо за внимание.

Планирую купить +13 Добавить в избранное Обзор понравился +23 +38

Широкое применение в электронике нашли интегральные стабилизаторы напряжения и особенно один их вид — стабилизаторы с фиксированным выходным напряжением в трехвыводных корпусах. Они хороши тем что не требуют внешних элементов (кроме конденсаторов фильтров), регулировок и имеют широкий диапазон токов в нагрузках. Не буду приводить здесь их технические характеристики , а приведу только основные данные и схемы возможного применения.

Стандартные линейные стабилизаторы выпускаются многими производителями и имеют не одно обозначение, мы рассмотрим их на примере наиболее характерного типа:

серия L78 (для положительных напряжений ),
и серия L79 (для отрицательныхнапряжений ).

В свою очередь стандартные регуляторы делятся на:

слаботочные с выходным током в районе 0,1 А (L78Lхх) — вид на рис. 1а,
со средним значением тока порядка 0,5 А (L78Мхх) — вид на рис. 1б,
сильноточные 1…1,5 А (L78хх) — вид на —рис.1в.

Невысокая стоимость, простота применения и большое разнообразие выходных напряжений и корпусов делают эти компоненты весьма популярными при создании простых схем электропитания. Надо отметить, что эти регуляторы обладают рядом дополнительных функций , обеспечивающих безопасность функционирования. К ним относятся защита от перегрузки по току и температурная защита от перегрева микросхемы.

Рисунок 1

Интегральные стабилизаторы используют корпуса типов: КТ-26 , КТ-27, КТ-28-2, ТО-220,
КТ-28-2, КТ-27-2, ТО-92, ТО-126, ТО-202, которые близки к изображенным на рис.1.

Микросхемы серии 78xx

Это серия ИМС линейных стабилизаторов с фиксированным выходным напряжением — 78xx (также известная как LM78xx).

Их популярность связана, как уже говорилось выше, с их простотой использования и относительной дешевизной. При указании определённых микросхем серии, «xx» заменяется на двухзначный номер, обозначающий выходное напряжение стабилизатора (к примеру, микросхема 7805 имеет выходное напряжение в 5 вольт, а 7812 — 12В). Стабилизаторы 78-ой серии имеют положительное относительно земли рабочее напряжение, а серия 79xx отрицательное, имеет аналогичную систему обозначений. Их можно использовать для обеспечения и положительного, и отрицательного напряжений питания нагрузок в одной схеме.

Кроме того, их популярность серии продиктована несколькими преимуществами перед другими стабилизаторами напряжения:

Микросхемы серии не нуждаются в дополнительных элементах для обеспечения стабильного питания, что делает их удобными в использовании, экономичными и эффективно использующими место на печатной плате. В отличие от них большинство других стабилизаторов требуют дополнительные компоненты или для установки нужного значения напряжения, или для помощи в стабилизации. Некоторые другие варианты (например, импульсные стабилизаторы) требуют не только большого количества дополнительных компонентов, но могут требовать большой опыт разработки.
Устройства серии обладают защитой от превышения максимального тока, а также от перегрева и коротких замыканий, что обеспечивает высокую надёжность в большинстве случаев. Иногда ограничение тока также используется и для защиты других компонентов схемы,
Линейные стабилизаторы не создают ВЧ помех, в виде магнитных полей рассеяния и ВЧ пульсаций выходного напряжения.

К недостаткам линейных стабилизаторов можно отнести более низкий КПД по сравнению с импульсными, но при оптимальном расчете он может превышать 60%.

Структура интегрального стабилизатора показана на рис. 2

Рисунок 2

Требование к применению стабилизаторов:

падение напряжения на нем не должно быть ниже 2 вольт,

максимальный ток через него, не должен превышать указанного в соотношении:

I max

P — допустимая мощность рассеяния микросхемы, U in-out — падение напряжения на микросхеме (U in-out = U in — U out ).

Типовая схема включения стабилизатора напряжения в техвыводном корпусе

с фиксированным выходным напряжением

Типовая схема включения интегрального стабилизатора напряжения в трехвыводном корпусе с фиксированным выходным напряжением показана на рис. 3.

Рисунок 3

Мы видим, микросхемы подобного типа не требуют дополнительных элементов, кроме конденсаторов фильтрующих напряжение — которые фильтруют питающее напряжение и защищают стабилизатор от помех проникающих с нагрузки и от источника питающего напряжения.

Для обеспечения устойчивой работы микросхем серии 78хх во всем диапазоне допустимых значений входных и выходных напряжений и токов нагрузки рекомендуется применять шунтирующие вход и выход стабилизатора конденсаторы. Это должны быть твердотельные (керамические или танталловые) конденсаторы емкостью до 2 мкф на входе и 1 мкф на выходе. При использовании алюминиевых конденсаторов их емкость должна быть более 10 мкф. Подключать конденсаторы необходимо как можно более короткими проводниками как можно ближе к выводам стабилизатора.

и током делителя I2 (возможно регулирование), в) стабилизатора напряжения.

Варианты применения интегрального стабилизатора с фиксированным напряжением

Микросхемы позволяют создавать множество схем на основе стабилизаторов.

Регулировка выходного напряжения

Как я уже писал выше (см. рис. 5б) линейные стабилизаторы позволяют изменять выходное напряжение. Подробная схема показана на рис. 7.

По той же схеме возможно и функциональное регулирование выходного напряжения.

Например возможно регулирование выходного напряжения в зависимости от температуры для применения в системах стабилизации температуры — термостатах. В зависимости от типа температурного датчика он может включаться вместо резисторов R 1 или R 2 .

Рисунок 7

Параллельное включение стабилизаторов

Рисунок 7

Данный регулятор имеет ту особенность, что (для устойчивой раскрутки вентилятора) в начальный момент времени на вентилятор подается полное напряжение (12В). После того как конденсатор С1 зарядится напряжение на выходе будет определяться резистором R 2.

Стабилизатор с плавным выходом на номинальное напряжение

Рисунок 8

Данная схема отличается тем, что в начальный момент времени напряжение на выходе стабилизатора равно 5В (для данного типа), после чего напряжение плавно поднимается до величины определяемой регулирующими элементами.

Собрал А.Сорокин,

В этой статье мы рассмотрим возможности и способы питания цифровых устройств собранных своими руками, в частности на. Ни для кого не секрет, что залогом успешной работы любого устройства, является его правильное запитывание. Разумеется, блок питания должен быть способен выдавать требуемую для питания устройства мощность, иметь на выходе электролитический конденсатор большой емкости , для сглаживания пульсаций и желательно быть стабилизированным.

Последнее подчеркну особенно, разные нестабилизированные блоки питания типа зарядных устройств от сотовых телефонов , роутеров и подобной техники не подходят для питания микроконтроллеров и других цифровых устройств напрямую. Так как напряжение на выходе таких блоков питания меняется, в зависимости от мощности подключенной нагрузки. Исключение составляют стабилизированные зарядные устройства, с выходом USB, выдающие на выходе 5 вольт, вроде зарядок от смартфонов.

Многих начинающих изучать электронику, да и просто интересующихся, думаю шокировал тот факт: на адаптере питания например от приставки Денди , да и любом другом подобном нестабилизированном может быть написано 9 вольт DC (или постоянный ток), а при измерении мультиметром щупами подключенными к контактам штекера БП на экране мультиметра все 14, а то и 16. Такой блок питания может использоваться при желании для питания цифровых устройств, но должен быть собран стабилизатор на микросхеме 7805, либо КРЕН5. Ниже на фото микросхема L7805CV в корпусе ТО-220.

Такой стабилизатор имеет легкую схему подключения, из обвеса микросхемы, то есть из тех деталей которые необходимы для её работы нам требуются всего 2 керамических конденсатора на 0. 33 мкф и 0.1 мкф. Схема подключения многим известна и взята из Даташита на микросхему:

Соответственно на вход такого стабилизатора мы подаем напряжение, или соединяем его с плюсом блока питания. А минус соединяем с минусом микросхемы, и подаем напрямую на выход.

И получаем на выходе, требуемые нам стабильные 5 Вольт, к которым при желании, если сделать соответствующий разъем, можно подключать кабель USB и заряжать телефон, mp3 плейер или любое другое устройство с возможностью заряда от USB порта.

Стабилизатор снижение с 12 до 5 вольт — схема

Автомобильное зарядное устройство с выходом USB всем давно известно. Внутри оно устроено по такому же принципу, то есть стабилизатор, 2 конденсатора и 2 разъема.

Как пример для желающих собрать подобное зарядное своими руками или починить существующее приведу его схему, дополненную индикацией включения на светодиоде:

Цоколевка микросхемы 7805 в корпусе ТО-220 изображена на следующих рисунках. При сборке, следует помнить о том, что цоколевка у микросхем в разных корпусах отличается:

При покупке микросхемы в радиомагазине, следует спрашивать стабилизатор, как L7805CV в корпусе ТО-220. Эта микросхема может работать без радиатора при токе до 1 ампера. Если требуется работа при больших токах, микросхему нужно установить на радиатор.

Разумеется, эта микросхема существует и в других корпусах, например ТО-92, знакомый всем по маломощным транзисторам. Этот стабилизатор работает при токах до 100 миллиампер. Минимальное напряжение на входе, при котором стабилизатор начинает работать, составляет 6.7 вольт, стандартное от 7 вольт. Фото микросхемы в корпусе ТО-92 приведено ниже:

Цоколевка микросхемы, в корпусе ТО-92, как уже было написано выше, отличается от цоколевки микросхемы в корпусе ТО-220. Её мы можем видеть на следующем рисунке, как из него становится ясно, что ножки расположены зеркально, по отношению к ТО-220:

Разумеется, стабилизаторы выпускают на разное напряжение, например 12 вольт, 3. 3 вольта и другие. Главное не забывать, что входное напряжение, должно быть минимум на 1.7 — 3 вольта больше выходного.

Микросхема 7833 — схема

На следующем рисунке приведена цоколевка стабилизатора 7833 в корпусе ТО-92. Такие стабилизаторы применяются для запитывания в устройствах на микроконтроллерах дисплеев, карт памяти и другой периферии, требующей более низковольтного питания , чем 5 вольт, основное питание микроконтроллера.

Стабилизатор для питания МК

Я пользуюсь для запитывания собираемых и отлаживаемых на макетной плате устройств на микроконтроллерах, стабилизатором в корпусе, как на фото выше. Питание подается от нестабилизированного адаптера через гнездо на плате устройства. Его принципиальная схема приведена на рисунке далее:

При подключении микросхемы нужно строго соответствовать цоколевке. Если ножки спутать, даже одного включения достаточно, чтобы вывести стабилизатор из строя, так что при включении нужно быть внимательным. Автор материала — AKV.

Согласитесь, бывают случаи, когда для питания электронных безделушек требуется стабильное напряжение, которое не зависит от нагрузки, например, 5 Вольт для питания схемы на микроконтроллере или скажем 12 Вольт для питания автомагнитолы. Чтобы не переворачивать весь инет и собирать сложные схемы на транзисторах, инженеры-конструктора придумали так называемые стабилизаторы напряжения . Это словосочетание говорит само за себя. На выходе такого элемента мы получим напряжение, на которое спроектирован этот стабилизатор.

В нашей статье мы рассмотрим трехвыводные стабилизаторы напряжения семейства LM78ХХ . Серия 78ХХ выпускаются в металлических корпусах ТО-3 (слева) и в пластмассовых корпусах ТО-220 (справа). Такие стабилизаторы имеют три вывода: вход, земля (общий) и вывод.

Вместо «ХХ» изготовители указывают напряжение стабилизации, которое нам будет выдавать этот стабилизатор. Например, стабилизатор 7805 на выходе будет выдавать 5 Вольт, 7812 соответственно 12 Вольт, а 7815 — 15 Вольт. Все очень просто. А вот и схема подключения таких стабилизаторов. Эта схема подходит ко всем стабилизаторам семейства 78ХХ.

Думаю, можно подробнее объяснить что есть что. На рисунке мы видим два конденсатора, которые запаиваются с каждой стороны. Это минимальные значения кондеров, можно, и даже желательно поставить большего номинала. Это требуется для уменьшения пульсаций как по входу, так и по выходу. Кто забыл, что такое пульсации, можно заглянуть в статью Как получить из переменного напряжения постоянное. Какое же напряжение подавать, чтобы стабилизатор работал чики-пуки? Для этого ищем даташит на стабилизаторы и внимательно изучаем. А вот собственно и он. Смотрите, из скольки транзисторов, резисторов и диодов Шотки и даже конденсатора состоит один стабилизатор! А прикиньте, если бы мы эту схемку собирали из элементов? =)

Идем дальше. Нас интересуют вот эти характеристики. Output voltage — выходное напряжение. Input voltage — входное напряжение. Ищем наш 7805. Он выдает нам выходное напряжение 5 Вольт. Желательным входным напряжением производители отметили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено. Для электронных безделушек доли вольт не ощущаются, но для презеционной (точной) аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4,75 — 5,25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать 1 Ампера. Нестабилизированное постоянное напряжение может «колыхаться» в диапазоне от 7,5 и до 20 Вольт, при это на выходе будет всегда 5 Вольт. В этом то и заключается вся прелесть стабилизаторов.

Рассеиваемая мощность на стабилизаторе может достигать до 15 Ватт — это приличное значение для такой маленькой радиодетали. Поэтому, если нагрузка на выходе такого стабилизатора будет кушать приличный ток, думаю, стоит подумать об охлаждении стабилизатора. Для этого ее надо посадить через пасту КПТ на радиатор. Чем больше ток на выходе, тем больше по габаритам должен быть радиатор. Было бы вообще идеально, если бы радиатор еще обдувался кулером, как проц в компе.

Давайте рассмотрим нашего подопечного, а именно, стабилизатор LM7805. Как Вы уже поняли, на выходе мы должны получить 5 Вольт стабилизированного напряжения.

Соберем его по схеме

Берем нашу Макетную плату и быстренько собираем вышепредложенную схемку подключения. Два желтеньких — это кондерчики.

Итак, провода 1,2 — сюда мы загоняем нестабилизированное входное постоянное напряжение, снимаем 5 Вольт с проводов 3 и 2.

На Блоке питания мы ставим напругу в диапазоне 7.5 Вольт и до 20 Вольт. В данном случае я поставил напругу 8.52 Вольта.

И что же у нас получилось на выходе данного стабилизатора? Опаньки — 5.04 Вольта! Вот такое значение мы получим на выходе этого стабилизатора, если будем подавать напругу в диапазоне от 7. 5 и до 20 Вольт. Работает великолепно!

Давайте проверим еще один наш стабилизатор. Думаю, Вы уже догадались, на сколько он вольт.

Собираем его по схеме выше и замеряем входящую напругу. По даташиту можно подавать на него входную напругу от 14.5 и до 27 Вольт. Задаем 15 Вольт с копейками.

А вот и напруга на выходе. Блин, каких то 0.3 Вольта не хватает для 12 Вольт. Для радиоаппаратуры, работающей от 12 Вольт это не критично.

Как же сделать простой и высокостабильный источник питания на 5, на 9 или даже на 12 Вольт? Да очень просто. Для этого Вам нужно прочитать вот эту статейку и поставить на выход стабилизатор на радиаторе! И все! Схема будет приблизительно вот такая для блока питания 5 Вольт:

Два электролитических кондера-фильтра, для устранения пульсаций, и высокостабильный блок питания на 5 Вольт к Вашим услугам! Чтобы получить блок питания на большее напряжение, нам нужно также на выходе транса тоже получить большее напряжение. Стремитесь, чтобы на кондере С1 напруга была не меньше, чем в даташите на описываемый стабилизатор.

Для того, чтобы стабилизатор не перегревался и не надо было бы ставить большие радиаторы с обдувом, если у Вас есть возможность, заводите на вход минимальное напряжение, написанное в даташите. Например, для стабилизатора 7805 это напряжение равно 7,5 Вольт, а для стабилизатора 7812 желательным входным напряжением можно считать напряжение в 14,5 Вольт. Это связано с тем, что излишнюю мощность стабилизатор будет рассеивать на себе. Как вы помните, формула мощности P=IU , где U — напряжение, а I — сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность — это и есть нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается.

Все большему числу электронных устройств требуется качественное стабильное питание без всяких скачков напряжения. Сбой того или иного модуля электронной аппаратуры может привести к неожиданныи и не очень приятным последствиям. Используйте же на здоровье достижения электроники, и не замарачивайтесь по поводу питания своих электронных безделушек. И не забывайте про радиаторы;-).

Купить дешево эти интегральные стабилизаторы можно сразу целым набором на Алиэкспрессе по этой ссылке.

7805 стабилизатор параметры. Стабилизатор с плавным выходом на номинальное напряжение

Что можно использовать для логических ворот?

Логику нужно изучать самостоятельно. С логикой один транзистор можно восстановить на одном шлюзе. Это связано с тем, что эта часть курса электроники настолько запоздалая. Это устройство, которое добавляет цифры. Наибольшее действие, которое вы можете сделать, — 3. Результат отображается в двоичном формате. Этот куст имеет около 30 транзисторов. Это только показывает, насколько удивительными устройствами являются компьютеры, которые имеют в своих процессорах миллиарды транзисторов.

Удачи в создании собственных макетов! Блок питания не нуждается в стабилизации. Вы можете воспользоваться широким спектром источников питания, продаваемых в электронных магазинах или через Интернет. Второе решение — это самоподготовка источника питания. Нам понадобятся следующие пункты.

Трансформатор — это электрическое устройство, которое позволяет вам приводить в действие ваши устройства с более низким напряжением, чем 230В в наших домах. Обычно состоит из двух обмоток, намотанных на специальный корпус, установленный на ферромагнитном сердечнике. Переменный электрический ток, исходящий от сети через первичную обмотку, генерирует переменный магнитный поток в сердечнике трансформатора. Поток проходит через вторую обмотку, называемую второй, путем индуцирования в ней переменной электродвижущей силы.

Если приемник подключен к вторичной обмотке, электрический ток будет проходить через него. Электрическое напряжение на вторичной обмотке зависит от соотношения числа катушек в первичной и вторичной обмотках и напряжения питания первичной обмотки. Данный шаблон аппроксимируется, поскольку в фактическом трансформаторе имеются различные потери — например, нагрев сердечника, распределение магнитного потока, сопротивление внутренней обмотке, размагничивание сердечников и т.д. нам не нужно вообще рассчитывать и строить трансформатор — Мы будем покупать готовый продукт в интернет-магазине или через Интернет.

При выборе сетевого трансформатора нам также необходимо обратить пристальное внимание на максимальную мощность, потребляемую цифровым устройством. Чтобы не перегружать трансформатор, он должен иметь мощность в 1, 5-2 раза. Мощность, потребляемая устройством, рассчитывается путем суммирования потерянной мощности на каждом чипе — соответствующие данные будут получены в каталоге производителя, который также доступен в Интернете.

Нам нужно использовать выпрямитель. Выпрямитель построен с диодами. Диод является электронным компонентом, который проводит ток только в одном направлении. В силу этого свойства диоды используются для выпрямления переменного напряжения. Это двухчиповый выпрямитель, который объясняет принцип работы, показанный ниже.

В продаже находятся мостовые мостовые выпрямители с токами от 1 до 100А. Для наших нужд обычно достаточно выпрямителя с током от 1 до 5А. Символ ~ подключен к выходу вторичной обмотки трансформатора — это будет переменное напряжение. Последняя проблема еще не решена. Напряжение на выходе мостового выпрямителя пульсирует.

В этом виде пульсирующее напряжение вызывает задержки в работе цифровой схемы. Конденсатор хранит и заряжает электрический заряд. Благодаря этому свойству выходное напряжение мостового выпрямителя уменьшается — в момент распада напряжения питания конденсатор поддерживает напряжение.

На выходе используется фильтр-фильтр 0, 1 мкФ. Он предназначен для устранения высокочастотных перерывов, которые могут проходить через энергосистему. Приобретайте готовый источник питания — электроника производит стабилизированные источники питания 5 В, которые идеально подходят для питания цифровых устройств. Эти источники питания доступны в электронных магазинах или отправлены в режиме онлайн.

Недостатком компьютерных источников питания является вентилятор, который может вызвать туманный шум. Третий вариант — построить простой стабилизированный источник питания 5 В с нуля. Эта система имеет очень хорошие параметры и обычно доступна в электронных магазинах. Использование этой системы значительно упростит подачу питания.

В этой статье мы рассмотрим возможности и способы питания цифровых устройств собранных своими руками, в частности на . Ни для кого не секрет, что залогом успешной работы любого устройства, является его правильное запитывание. Разумеется, блок питания должен быть способен выдавать требуемую для питания устройства мощность, иметь на выходе электролитический конденсатор большой емкости, для сглаживания пульсаций и желательно быть стабилизированным.

Система имеет три провода, которые мы отметили 1, 2, а центрированный коннектор на фотографии всегда связан с макетом. Схема подключения стабилизированного источника питания 5 В выглядит следующим образом. Если кто-то захочет, то, конечно, он сможет вытравить тарелку и собрать этот чип — несмотря на его простоту, этот зонд удобен и полезен на практике. После этого менеджер проекта должен выглядеть следующим образом. Странное небольшое сообщение, потому что мы не создали файл, поэтому, очевидно, его не существует.

Сетка позволяет равномерно распределять пути и элементы, чтобы макет выглядел эстетически приятным. Используйте колесико мыши, чтобы увеличить масштаб и увидеть сетку ближе. Мы передвигаемся по листу, применяя сокращение и увеличивая часть, которую хотим видеть. Это исходит от наших лучших западных друзей, которые невосстанавливаются и не могут перейти от метрики к метрике.

Последнее подчеркну особенно, разные нестабилизированные блоки питания типа зарядных устройств от сотовых телефонов, роутеров и подобной техники не подходят для питания микроконтроллеров и других цифровых устройств напрямую. Так как напряжение на выходе таких блоков питания меняется, в зависимости от мощности подключенной нагрузки. Исключение составляют стабилизированные зарядные устройства, с выходом USB, выдающие на выходе 5 вольт, вроде зарядок от смартфонов.

Через некоторое время привыкнуть. Конечно, вы можете щелкнуть значки на панелях инструментов и получить тот же эффект, но это займет больше времени. Первой задачей будет вставить все элементы. Кикад различает «нормальные» и силовые символы. Не путайте — это различие используется для автоматического подключения питания к интегральным схемам, которые будут дальше по курсу. Пока давайте ставим регулярные элементы. Появится всплывающее окно с запросом имени элемента, который мы хотим вставить. Ниже приведен список наиболее часто используемых элементов.

Вы можете искать предметы, не открывая библиотеку, например, при вводе 232 вы увидите все элементы с именем 232. Начнем с введения резистора. Чтобы закончить ввод элемента, нажмите на нужное место. Чтобы переместить группу элементов, выберите их. Теперь давайте добавим все остальные элементы, кроме источника питания.

Символы питания остаются. Существует несколько различных линий электропередачи, которые можно увидеть в библиотеке. Он должен быть подключен к каждой линии электропередачи, чтобы программа знала, что она имеет дело с линиями электропередачи и будет обрабатывать их, особенно при проверке ошибок.

Такой стабилизатор имеет легкую схему подключения, из обвеса микросхемы, то есть из тех деталей которые необходимы для её работы нам требуются всего 2 керамических конденсатора на 0.33 мкф и 0.1 мкф. Схема подключения многим известна и взята из Даташита на микросхему:

Аналогичная ситуация с логическими воротами — часто в одном чипе есть несколько компонентов, единственной характерной особенностью которых является мощность. Символ немного меняется, выход питания исчезает, а номера контактов на входах и выходах меняются.

Как всегда, существует несколько методов. Другой способ — вставить метки. Этот метод особенно подходит для длинных соединений, таких как глобальные линии синхронизации и шины. Рекомендуется слегка уменьшить текст ярлыка до 0, 05 дюйма, чтобы метки с метками не перекрывались. Здесь очень много связей, но схема кажется тривиальной. Последний вариант состоит в том, чтобы нарисовать шину, то есть толстые линии с входными и выходными лентами. Каждая метка должна иметь свою метку.

С помощью этого ключа вы можете начать и прекратить рисование соединения. Иногда вам может потребоваться переместить элемент. Чтобы переместить группу элементов вместе со ссылками, просто перетащите элемент мышью. После рисования всех соединений схема должна выглядеть так.

Теперь немного о автоматическом подключении силовых контактов. Обратите внимание, что интегральные схемы не имеют источника питания нигде! Вы можете увидеть скрытые выводы питания, нажав на вкладку «Показать скрытые контакты» слева. Несмотря на удобство, предлагаемое этим вариантом, используйте его с умом, особенно когда у нас есть несколько цепей питания, например, 5 В, 3 В, 5 В, 8 В!

Стабилизатор снижение с 12 до 5 вольт — схема

Затем, в редакторе плитки, убедитесь, что соответствующие линии подключены к соответствующим контактам, чтобы избежать неожиданностей после сборки схемы! Иногда бывает, что мы не используем все ноги интегральной схемы и оставляем их висящими в воздухе. Пожалуйста, сообщите программе, что это наше сознательное решение, а не ошибка. Пересечение должно быть отмечено с периодом. Альтернативно, дважды щелкните номер элемента. Вы должны следовать некоторой логике нумерации.

Нажмите «Нумерация элементов» в схеме на верхней панели инструментов. Существует соглашение о присвоении значения. Диоды и транзисторы не имеют характерного значения, но у них есть свои конкретные имена, которые мы даем вместо значений. Было бы целесообразно отметить нашу работу, указав ее название, номер версии и ее подписку. В нижнем левом углу рабочего стола находится таблица со схематическими данными. Чтобы изменить его, нажмите кнопку на верхней панели инструментов.

Даже хорошо нарисованная схема может иметь скрытые ошибки. На верхней панели инструментов находится значок божьей коровки, в котором содержится проверка правильности дизайна. Если схема готова и не содержит ошибок, создайте список соединений. Это понадобится на следующих этапах проектирования плитки.

Можно создать очень большие и сложные схемы, сгруппированные в логическую иерархию. Это будет отдельный курс. Их конструкция может быть реализована двумя способами. Характеристики стабилизации выходного напряжения, обеспечиваемые стабилизатором на основе этого принципа, строго определяются характеристикой напряжения и тока используемого компонента.

В этом случае выходное напряжение поддерживается постоянным процессом автоматической настройки, который происходит в два этапа. Контроллер представляет собой устройство автоматической системы управления, которое получает входной сигнал от компаратора и выводит размер команды исполнительного элемента, который выполняет требуемую операцию.

Номинальные значения записываются большими буквами. Эквивалентная принципиальная схема стабилизатора, просматриваемая с выходных клемм, показана на рисунке ниже. Подчеркивает влияние сопротивления беременности. Выходная характеристика стабилизатора напряжения приблизительно горизонтальна, как показано на рисунке ниже. Защита источника — это ограничение тока на фиксированное, возможно программируемое значение.

Разумеется, стабилизаторы выпускают на разное напряжение, например 12 вольт, 3.3 вольта и другие. Главное не забывать, что входное напряжение, должно быть минимум на 1.7 — 3 вольта больше выходного.

Микросхема 7833 — схема

На следующем рисунке приведена цоколевка стабилизатора 7833 в корпусе ТО-92. Такие стабилизаторы применяются для запитывания в устройствах на микроконтроллерах дисплеев, карт памяти и другой периферии, требующей более низковольтного питания, чем 5 вольт, основное питание микроконтроллера.

Стабилизатор для питания МК

7805 Схема включения цоколевка

78xx — семейство трёхвыводных линейных интегральных стабилизаторов положительного напряжения первого поколения. Базовое семейство 78xx включает микросхемы на девять фиксированных выходных напряжений от +5 до +24 Вольт, обозначаемых четырёхзначными кодами 7805, 7806 … 7824 (третий и четвёртый знаки — выходное напряжение). ИС μA78G (без цифрового суффикса) — регулируемый четырёхвыводной стабилизатор на напряжения +5…+30 В. Допустимое входное напряжение ограничено +35 В (40 В для 7824), допустимый выходной ток ИС в корпусе TO-220 ограничен 1 А. Схема имеет встроенную защиту от перегрева и встроенную односкатную защиту выходного транзистора от перегрузок.

Существует связанное с данным семейство 79xx для регуляторов отрицательного напряжения. Интегральные схемы 78xx и 79xx могут использоваться вместе, чтобы обеспечить как положительные, так и отрицательные напряжения питания в той же цепи.

Первые ИС этого семейства были выпущены в начале 1970-х годов Fairchild Semiconductor под обозначениями μA7805…μA7824, и представляли собой развитие ИС LM109 Роберта Видлара. Впоследствии выпуск 78хх освоили различные производители. В настоящее время (2012 год), кроме базового семейства 7805, выпускаются его варианты на бо́льшие и меньшие выходные токи (78ххM, 78xxL и другие) в корпусах ТО-220, ТО-92, SOP8L, D2PAK.

Содержание

Внутреннее устройство [ править | править код ]

Биполярные ИС семейства 78xx изготавливаются по планарно-эпитаксиальной технологии, оптимизированной под производство мощных выходных транзисторов. В ИС применяются мощные и слаботочные npn-транзисторы, боковые pnp-транзисторы (в источнике тока), подложечный pnp-транзистор (в усилителе ошибки), поверхностные стабилитроны (диоды Зенера) и сопротивления величиной от 0,2 Ом (датчик выходного тока) до 20 К. Единственный слой алюминия, соединяющего эти компоненты, имеет толщину до 1 мкм. Площадь кристалла зависят от максимального выходного тока: «большие» кристаллы военных серий на токи 1-1,5 А имеют размер 1,6×1,7 мм (67×73 мил) или 2×2 мм (80×80 мил) при толщине 0,3 мм (12 мил) [1]

Все ИС семейства строятся по одной и той же схеме компенсационного стабилизатора. Принципиальные схемы ИС на разные напряжения различаются величиной верхнего резистора в делителе выходного напряжения, принципиальные схемы ИС на разные выходные токи — сопротивлением датчика выходного тока (от 0,2 до 2 Ом). Величины прочих сопротивлений в ИС разных подсемейств разных производителей могут несущественно различаться. Графическое представление принципиальных схем обычно предельно упрощено. Один транзистор схемы может в действительности состоять из множества параллельно включенных транзисторных структур, один резистор — из нескольких последовательно включенных резисторов и включенных параллельно с ними технологических стабилитронных перемычек. На схемах обычно не указывается важнейшие параметры «аналоговых» транзисторов — относительные площади их эмиттерных переходов.

Регулирующим (проходным) элементом схемы служит составной транзистор Дарлингтона npn-структуры (Т15, Т16), включенный эмиттерным повторителем, источником опорного напряжения — бандгап по модифицированной схеме Видлара. Обратная связь по напряжению замыкается через делитель напряжения (R20, R21), подключенный между общим проводом и выходом схемы. Нижнее сопротивление этого делителя (R21) обычно равно 4 кОм, верхнее (R20, от 1 до 21 кОм) зависит от напряжения стабилизации (от 5 до 24 В). Усилитель ошибки сравнивает напряжение на средней точке делителя с напряжением на выходе бандгапа; если напряжение на средней точке отклоняется от искомой величины (+4,0 В, а в маломощных ИС 78Lxx 2,5 В), то усилитель корректирует ток выходного транзистора, шунтируя источник стабильного тока на Т11.

Встроенные схемы защиты [ править | править код ]

В мощных ИС подсемейств 78xx, 78Mxx и им подобным реализована односкатная схема защиты выходных транзисторов от выхода за пределы области безопасной работы (ОБР) по току и напряжению. При малых падениях напряжения между входом и выходом (до 10 В) транзистор Т14 работает в режиме ограничителя тока: если падение напряжения на датчике (R16) превышает примерно 0,6 В (напряжение на открытом переходе база-эмиттер, U_бэ), Т14 плавно открывается и шунтирует (но не прерывает) базовый ток регулирующего транзистора. При больших падениях напряжения между входом и выходом пороговое значение тока линейно снижается. Так как пороговое U_бэ уменьшается с ростом температуры, то и порог срабатывания с ростом температуры снижается. В маломощных ИС подсемейства 78Lxx напряжение вход-выход не учитывается, схема защиты реагирует только на выходной ток.

Схема защиты от перегрева расположена «выше по течению» и работает независимо от защиты по ОБР: при температуре кристалла порядка +125 °С напряжение на последовательно включенных эмиттерных переходах Т2, Т3 падает настолько, что цепь защиты перехватывает управление выходным транзистором, и напряжение на выходе падает.

Встроенный подложечный диод защищает схему от воздействия обратного тока, протекающего от выхода ко входу при нормальном выключении устройства, поэтому обычно защищать микросхему внешним обратным диодом не нужно. Некоторые производители указывают характеристики встроенного обратного диода в явном виде: например, в ИС семейства NCP7800 омическое сопротивление обратной цепи равно 1 Ом, а предельный обратный ток в коротком (несколько мс) импульсе не должен превышать 5 А (протекание постоянного обратного тока не оговаривается). Этого запаса может быть недостаточным при мгновенном закорачивании входной цепи, например, при срабатывании тиристорной защиты блока питания. В схемах, в которых возможно такое закорачивание и в которых к выходу ИС 78хх подключены значительные ёмкости, следует защищать микросхемы внешними обратно включенными диодами.

Защиты от перенапряжения по входу не существует. Излишек входного напряжения можно погасить, включив на входе ИС 78хх балластный резистор — при условии, что минимального тока, протекающего через этот резистор в наихудших условиях, достаточно, чтобы напряжение на входе ИС никогда не поднималось выше допустимого максимума.

Интегральный стабилизатор L7805 CV – обычный трехвыводной стабилизатор положительного напряжения на 5В. Выпускается фирмой STMircoelectronics, примерная цена около 1 $. Выполнен в стандартном корпусе TO -220 (см. рисунок) , в котором выполнено много транзисторов, однако, предназначение у него совсем другое.

В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:

7805 — стабилизация на 5 В;
7812 — стабилизация на 12 В;
7815 — стабилизация на 15 В и т.д.

Серия 79 предназначена для отрицательного выходного напряжения.

Используется для стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов.

Схема подключения L7805CV

Схема подключения L 7805 CV довольно проста, для работы необходимо согласно datasheet повесить конденсаторы по входу 0,33 мкФ, и по выходу 0,1 мкФ. Важно при монтаже или при конструировании, конденсаторы расположить максимально близко к выводам микросхемы. Делается это чтобы обеспечить максимальный уровень стабилизации и уменьшению помех.

По характеристикам стабилизатор L7805CV работоспособен при подаче входного постоянного напряжения в пределах от 7,5 до 25 В. На выходе микросхемы будет стабильное постоянное напряжение в 5 Вольт. В этом состоит вся прелесть микросхемы L7805CV.

Проверка работоспособности L7805CV

Как проверить работоспособность микросхемы? Для начала можно просто прозвонить выводы мультиметром, если хоть в одном случае наблюдается закоротка, то это однозначно указывает на неисправность элемента. При наличии у вас источника питания на 7 В и выше, можно собрать схему согласно датащита, приведенную выше, и подать на вход питание, на выходе мультиметром фиксируем напряжение в 5 В, соответственно элемент абсолютно работоспособен. Третий способ более трудоемкий, в случае если у вас отсутствует источник питания. Однако в этом случае вы параллельно получите и источник питания на 5 В. Необходимо собрать схему с выпрямительным мостом согласно рисункe, представленного ниже.

Для проверки нужен понижающий трансформатор с коэффициентом трансформации в 18 — 20 и выпрямительный мост, дальнейший обвес стандартный два конденсатора на стабилизатор и все, источник питания на 5 В готов. Значения номиналов конденсаторов тут завышены по отношению к схеме включения L7805 в datasheet, это связано с тем, чтобы лучше сгладить пульсации напряжения после выпрямительного моста. Для более безопасной работы, желательно добавить индикацию для визуализации включения прибора. Тогда схема приобретет такой вид:

Если на нагрузке будет много конденсаторов или любой другой емкостной нагрузки, можно защитить стабилизатор обратным диодом, во избежание выгорания элемента при разряде конденсаторов.

Большим плюсом микросхемы является достаточно легкая конструкция и простота использования, в случае, если вам необходимо питание одного значения. Схемы чувствительные к значениям напряжения обязательно должны снабжаться подобными стабилизаторами чтобы предохранить чувствительные к скачкам напряжения элементы.

Характеристики стабилизатора L7805CV, его аналоги

Основные параметры стабилизатора L7805CV:

Входное напряжение — от 7 до 25 В;
Рассеиваемая мощность — 15 Вт;
Выходное напряжение — 4,75…5,25 В;
Выходной ток — до 1,5 А.

Характеристика микросхемы приведена в таблице ниже, данные значения справедливы при условии соблюдения некоторых условий. А именно температура микросхемы находится в пределах от 0 до 125 градусов Цельсия, входном напряжении 10 В, выходном токе 500 мА (если иное не оговорено в условиях, колонка Test conditions), и стандартном обвесе конденсаторами по входу 0,33 мкФ и по выходу 0,1 мкФ.

Из таблицы видно, что стабилизатор прекрасно себя ведет при питании на входе от 7 до 20 В и на выходе будет стабильно выдаваться от 4,75 до 5,25 В. С другой стороны, подача более высоких значений приводит к уже более значительному разбросу выходных значений, поэтому выше 25 В не рекомендуется, а понижение по входу менее 7 В , вообще, приведет к отсутствию напряжения на выходе стабилизатора.

При работе на больших нагрузках, более 5 Вт, на микросхему необходимо установить радиатор во избежания перегрева стабилизатора, конструкция позволяет это сделать без каких-либо вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, т.к. имеет значительный разброс номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, использовать его в мощных схемах бессмысленно, потребуется стабилизация, построенная на широтно-импульсном моделировании, но для питания небольших устройств, как телефонов, детских игрушек, магнитол и прочих гаджетов, вполне пригоден L7805. Аналог отечественный — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог также находится в одной категории.

Стабилизатор напряжения – важнейший радиоэлемент современных радиоэлектронных устройств. Он обеспечивает постоянное напряжение на выходе цепи, которое почти не зависит от нагрузки.

Стабилизаторы семейства LM

В нашей статье мы рассмотрим стабилизаторы напряжения семейства LM78ХХ. Серия 78ХХ выпускается в металлических корпусах ТО-3 (слева) и в пластмассовых корпусах ТО-220 (справа). Такие стабилизаторы имеют три вывода: вход, земля (общий) и вывод.

Вместо “ХХ” изготовители указывают напряжение стабилизации, которое нам будет выдавать этот стабилизатор. Например, стабилизатор 7805 на выходе будет выдавать 5 Вольт, 7812 соответственно 12 Вольт, а 7815 – 15 Вольт. Все очень просто.

Схема подключения

А вот и схема подключения таких стабилизаторов. Эта схема подходит ко всем стабилизаторам семейства 78ХХ.

На схеме мы видим два конденсатора, которые запаиваются с каждой стороны. Это минимальные значения конденсаторов, можно, и даже желательно поставить большего номинала. Это требуется для уменьшения пульсаций как по входу, так и по выходу. Кто забыл, что такое пульсации, можно заглянуть в статью как получить из переменного напряжения постоянное.

Характеристики LM стабилизаторов

Какое же напряжение подавать, чтобы стабилизатор работал как надо? Для этого ищем даташит на стабилизаторы и внимательно изучаем. Нас интересуют вот эти характеристики:

Output voltage – выходное напряжение

Input voltage – входное напряжение

Ищем наш 7805. Он выдает нам выходное напряжение 5 Вольт. Желательным входным напряжением производители отметили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено.

Для электронных безделушек доли вольт не ощущаются, но для прецизионной (точной) аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4,75 – 5,25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать 1 Ампера. Нестабилизированное постоянное напряжение может “колыхаться” в диапазоне от 7,5 и до 20 Вольт, при это на выходе будет всегда 5 Вольт.

Рассеиваемая мощность на стабилизаторе может достигать до 15 Ватт – это приличное значение для такой маленькой радиодетали. Поэтому, если нагрузка на выходе такого стабилизатора будет кушать приличный ток, думаю, стоит подумать об охлаждении стабилизатора. Для этого ее надо посадить через пасту КПТ на радиатор. Чем больше ток на выходе стабилизатора, тем больше по габаритам должен быть радиатор. Было бы вообще идеально, если бы радиатор еще обдувался вентилятором.

Работа LM на практике

Давайте рассмотрим нашего подопечного, а именно, стабилизатор LM7805. Как вы уже поняли, на выходе мы должны получить 5 Вольт стабилизированного напряжения.

Соберем его по схеме

Берем нашу Макетную плату и быстренько собираем выше предложенную схемку подключения. Два желтеньких – это конденсаторы, хотя их ставить необязательно.

Итак, провода 1,2 – сюда мы загоняем нестабилизированное входное постоянное напряжение, снимаем 5 Вольт с проводов 3 и 2.

На Блоке питания мы ставим напряжение в диапазоне 7,5 Вольт и до 20 Вольт. В данном случае я поставил напряжение 8,52 Вольта.

И что же у нас получилось на выходе данного стабилизатора? 5,04 Вольта! Вот такое значение мы получим на выходе этого стабилизатора, если будем подавать напряжение в диапазоне от 7,5 и до 20 Вольт. Работает великолепно!

Давайте проверим еще один наш стабилизатор. Думаю, Вы уже догадались, на сколько он вольт.

Собираем его по схеме выше и замеряем входное напряжение. По даташиту можно подавать на него входное напряжение от 14,5 и до 27 Вольт. Задаем 15 Вольт с копейками.

А вот и напряжение на выходе. Блин, каких то 0,3 Вольта не хватает для 12 Вольт. Для радиоаппаратуры, работающей от 12 Вольт это не критично.

Как сделать блок питания на 5, 9,12 Вольт?

Два электролитических конденсатора для для устранения пульсаций и высокостабильный блок питания на 5 вольт к вашим услугам! Чтобы получить блок питания на большее напряжение, нам нужно также на выходе трансформатора тоже получить большее напряжение. Стремитесь, чтобы на конденсаторе С1 напряжение было не меньше, чем в даташите на описываемый стабилизатор.

Для того, чтобы стабилизатор напряжения не перегревался, подавайте на вход минимальное напряжение, указанное в даташите. Например, для стабилизатора 7805 это напряжение равно 7,5 Вольт, а для стабилизатора 7812 желательным входным напряжением можно считать напряжение в 14,5 Вольт. Это связано с тем, разницу напряжения, а следовательно и мощность, стабилизатор будет рассеивать на себе.

Как вы помните, формула мощности P=IU, где U – напряжение, а I – сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность – это и есть нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается или вовсе сгореть.

Заключение

Все большему числу электронных устройств требуется качественное стабильное питание без всяких скачков напряжения. Сбой того или иного модуля электронной аппаратуры может привести к неожиданным и не очень приятным последствиям. Используйте же на здоровье достижения электроники, и не парьтесь по поводу питания своих электронных безделушек.

Купить стабилизатор напряжения

Купить дешево эти интегральные стабилизаторы можно сразу целым набором на Алиэкспрессе по этой ссылке. Здесь есть абсолютно любые значения даже для отрицательного напряжения.

Конфигурация выводов, схема и ее применение

Все источники напряжения не могут обеспечить стабильный выходной сигнал из-за колебаний в цепи. Для получения стабильного выхода реализован стабилизатор напряжения. Регулятор напряжения используется для создания и поддержания стабильного выходного напряжения, которое используется для преобразования мощности постоянного/постоянного тока, некоторые могут выполнять преобразование мощности переменного/постоянного или переменного/переменного тока. Интегральные схемы или ИС, которые используются для регулирования напряжения, известны как ИС регулятора напряжения. Существуют различные типы микросхем регуляторов напряжения, такие как 7805 IC, 7812 IC, TL783, 7800, 7812 и многие другие. Итак, в этой статье обсуждается один из типов стабилизаторов напряжения, а именно 9-вольтовый.0003 7805 регулятор напряжения .

Регулятор напряжения 7805 представляет собой стационарную интегральную схему линейного регулятора напряжения и входит в семейство интегральных микросхем регуляторов напряжения серии 78xx. В микросхеме 7805 78 — это регулятор положительного напряжения, а 05 — выходное напряжение. Входное напряжение этого регулятора напряжения составляет до 35В.

7805 Регулятор напряжения

Конфигурация контактов:

Регулятор напряжения 7805 имеет три контакта. Конфигурация выводов стабилизатора напряжения 7805 показана ниже, где каждый вывод и его функции обсуждаются ниже.

7805 Конфигурация контактов микросхемы

Контакт 1 (входной контакт): Этот контакт используется для подачи входного напряжения в диапазоне от 7 В до 35 В. Для регулирования на этот вывод подается нерегулируемое напряжение.
Контакт 2 (контакт GND): Это контакт GND, одинаково нейтральный для входа и выхода.
Контакт 3 (выходной контакт): Это выходной контакт, обеспечивающий выходное напряжение 5 В.

Характеристики и характеристики:

Характеристики и характеристики регулятора напряжения 7805 включают следующее.

Это интегральная схема с 3 выводами.
Выходной ток до 1,5А.
Имеет внутреннюю защиту от тепловой перегрузки.
Обладает высокой рассеиваемой мощностью.
Внутреннее ограничение тока короткого замыкания.
Минимальное входное напряжение 7В.
Максимальное входное напряжение 25В.
Рабочий ток 5 мА
Максимальная температура перехода 125 градусов Цельсия
Доступен в КТЭ, ТО-220, СОТ-223, ТО-92 и ТО-3 пакеты.
Эквивалентные регуляторы напряжения 7805; LM340, LM340A и LM1084-5.0 можно использовать как эквивалент LM7805; Если эти микросхемы недоступны, можно использовать микросхему LM317 для получения стабильного выходного напряжения, например 5 В.

7805 Цепь регулятора напряжения

Ниже показана принципиальная схема регулятора напряжения 7805, который используется для обеспечения регулируемого напряжения, например, 5 В от сети переменного тока. Необходимые компоненты для подключения этой схемы в основном включают в себя понижающий трансформатор, мостовой выпрямитель, включающий 4 диода 1N4007, предохранитель на 1 А и конденсаторы — 0,22 мкФ, 0,1 мкФ и 1000 мкФ, диод 1N4007 и микросхему 7805.

7805 Цепь регулятора напряжения

7805 Работа регулятора напряжения

Эта схема очень полезна для преобразования источника питания переменного тока сначала из сети в нерегулируемый постоянный ток, а затем в постоянный регулируемый постоянный ток. Эта схема может быть составлена из различных компонентов, упомянутых выше.

Во-первых, приведенную выше схему можно разделить на две основные части. Таким образом, в первичной части сеть переменного тока может быть преобразована в нерегулируемый постоянный ток. В следующей части нерегулируемый постоянный ток может быть изменен на регулируемый постоянный ток 5 В.

Сначала используется понижающий трансформатор, первичная обмотка которого подключена к сети, а вторичная обмотка подключена к мостовому выпрямителю. Здесь между понижающим трансформатором и мостовым выпрямителем можно установить предохранитель на 1 А. Таким образом, это ограничит ток, проходящий через цепь, до 1 А.

Выпрямленный постоянный ток мостового выпрямителя можно сгладить с помощью конденсатора на 1000 мкФ. В результате выходное напряжение на конденсаторе 1000 мкФ составляет 12 В постоянного тока. Таким образом, это напряжение может быть подано на вход микросхемы 7805. После этого это напряжение можно преобразовать в регулируемый постоянный ток 5 В. Наконец, выходное напряжение может быть достигнуто на его выходных клеммах как 5В.

Тепловыделение в ИС 7805

Тепловыделение в ИС регулятора напряжения 7805 очень велико в форме тепла. Этот нагрев может происходить из-за разницы значений входного и выходного напряжения. Таким образом, если значение разницы между входным и выходным напряжением максимальное, то тепловыделение будет больше. Таким образом, радиатор используется, чтобы избежать неисправности.

Наименьшая допустимая разница между входным и выходным напряжением для поддержания выходного напряжения на правильном уровне называется падением напряжения. Таким образом, входное напряжение должно поддерживаться на 2–3 В выше выходного напряжения, в противном случае необходимо подключить соответствующий радиатор для отвода избыточного тепла. Для правильного расчета размера радиатора используется приведенная ниже формула.

Выработанное тепло = Входное напряжение X выходной ток

Для анализа основного соотношения вырабатываемого тепла, а также значения входного напряжения в этом регуляторе напряжения приводятся следующие два примера.

Система, включающая входное напряжение 12 В и необходимый выходной ток, составляет 0,6 А. Таким образом, произведено

(12-5) х 0,6 = 4,2 Вт тепла.

Таким образом, потерянная тепловая энергия составляет 4,2 Вт, а фактически использованная энергия

В x I = 5 x 0,6 = 3,0 Вт

Это почти вдвое больше энергии, потраченной в виде тепла.

После этого можно рассматривать случай, когда входное напряжение меньше 7В.

Таким образом, в этом случае вырабатываемое тепло равно;

(7-5) x 0,6 = 1,2 Вт

Итак, наконец, мы можем заключить, что; при максимальном входном напряжении микросхема регулятора напряжения будет крайне неэффективной.

При использовании регулятора напряжения 7805 необходимо учитывать важные моменты. Во-первых, входное напряжение всегда должно быть высоким по сравнению с выходным напряжением. Входной и выходной токи почти идентичны, что означает; если входной ток составляет 7,5 В 1 А, то выходной ток будет 5 В 1 А, потому что оставшаяся мощность будет рассеиваться в виде тепла. Таким образом, радиатор должен использоваться с этим регулятором напряжения.

Важные факторы при выборе регулятора напряжения

Выбор любого стабилизатора напряжения может быть сделан на основе различных факторов, таких как входное и выходное напряжение, падение напряжения, эффективность, рассеиваемая мощность, точность напряжения, регулировка нагрузки и регулирование линии.

Входное и выходное напряжение

Очень важно знать входное и выходное напряжение для регуляторов напряжения. Входное напряжение, используемое линейными регуляторами напряжения, выше по сравнению с номинальным напряжением o/p. Таким образом, если входное напряжение (Vin) меньше предпочтительного выходного напряжения, то это называется недостаточным напряжением, которое приводит к падению регулятора напряжения и подает нерегулируемый выходной сигнал.

Падение напряжения

Несоответствие между входным и выходным напряжениями регулятора известно как падение напряжения. Например; если входное напряжение регуляторов 7805 составляет 6 В, а выходное напряжение равно 3 В, то падение напряжения будет равно 3 В. Если входное напряжение стабилизатора упадет ниже, то и выходное напряжение, и падение напряжения повлияют на нерегулируемый выход, который может повредить ваше устройство. Таким образом, при выборе регулятора напряжения проверка падения напряжения обязательна.

Рассеиваемая мощность

По сравнению с импульсными регуляторами напряжения, эти линейные регуляторы напряжения рассеивают большую мощность. Таким образом, чрезмерное рассеивание мощности может привести к перегреву батареи, разрядке или повреждению устройства. Итак, для расчета рассеиваемой мощности регулятора напряжения необходимо использовать следующую формулу.

Мощность (P) = (Входное напряжение (Vin) – Выходное напряжение (Vout)) x Ток (I)

Чтобы избежать рассеивания мощности, вы можете использовать импульсный регулятор напряжения вместо линейного регулятора напряжения.

Эффективность

Эффективность регулятора напряжения можно определить как отношение мощности o/p и мощности i/p. Таким образом, эффективность этих регуляторов напрямую ограничена током покоя и падением напряжения, потому что, если падение напряжения высокое, эффективность будет низкой. Для достижения максимальной эффективности необходимо уменьшить как ток покоя, так и падение напряжения, а также уменьшить разность напряжений между входом и выходом.

Регулирование нагрузки

Регулирование нагрузки можно определить как способность схемы поддерживать определенное выходное напряжение ниже ненадежных условий нагрузки. Таким образом, это выражается как

Регулирование нагрузки = ∆Vout/ ∆Iout

Регулирование линии

Регулирование линии можно определить как способность схемы поддерживать конкретное выходное напряжение при ненадежном входном напряжении. Таким образом, это может быть выражено как;

Линейное регулирование = ∆Vout / ∆Vin

Таким образом, при выборе подходящей ИС стабилизатора напряжения для любого приложения необходимо учитывать все вышеперечисленные факторы.

Преимущества

К преимуществам регулятора напряжения 7805 IC относятся следующие.

Эта микросхема регулятора напряжения легко используется для локального регулирования.
Эта ИС надежна, очень эффективна и универсальна.
Меньше затрат и легкодоступность благодаря массовому производству
Компактный, прочный и легкий.
Конструкция цепи питания станет очень простой и быстрой.
Он прост в изготовлении, включая некоторые функции, такие как встроенная защита, повышение напряжения или тока, программируемый выходной сигнал, внутренние защиты и т. д.
Его переходная характеристика быстрая.
Этот регулятор напряжения не требует дополнительных компонентов для управления выходным напряжением.
Эта ИС имеет встроенную защиту от перенапряжения.
Радиатор используется на клемме GND для защиты регулятора от коротких замыканий/высоких токов.
Этот регулятор включает очень мало внешних компонентов.
Обладает высокой пропускной способностью.
Применяются в цепях, чувствительных к более низким и более высоким частотам, таких как усилитель.
Поддерживает напряжение O/P на стабильном уровне.

Недостатки

К недостаткам стабилизатора напряжения 7805 IC относятся следующие.

Минимальное ограничение входного напряжения этой схемы регулятора напряжения составляет примерно 2,5 В по сравнению с напряжением вывода.
Эта схема тяжелее коммутационных схем.
Эффективность схемы ниже из-за рассеивания мощности за счет тепла.
Регуляторы напряжения серии 7800 не новы, поэтому в настоящее время эти ИС используются нечасто.
По сравнению с SMPS имеют низкий КПД.

Применения регулятора напряжения 7805

Применения регулятора напряжения 7805 IC включают следующее.

Регулируемое двойное питание.
Регулятор тока.
Эти регуляторы используются для разработки различных цепей, таких как ИБП, зарядные устройства для телефонов, портативные проигрыватели компакт-дисков и т. д.
Этот регулятор используется в различных схемах, таких как стабилизаторы с фиксированным и регулируемым выходом, зарядные устройства для телефонов, настольные источники питания, регуляторы тока,
Измерители индуктивности и схемы защиты от переполюсовки.
Этот регулятор напряжения обеспечивает постоянное выходное напряжение +5 В, поэтому он подходит для датчиков, плат Arduino и микроконтроллеров.
Этот регулятор можно использовать в качестве регулируемого выходного регулятора.
Этот регулятор работает как двойной источник питания.

Итак, это все обзор регулятора напряжения 7805 – работа с приложениями. Таким образом, факторы, которые обсуждались выше при выборе регулятора напряжения, повысят надежность, а также срок его службы. Вот вопрос к вам, что такое масштабирование вывода?

7805 Регулятор: схемы, эквивалент, распиновка, особенности, преимущества, недостатки, области применения — TesCkt

7805 регулятор напряжения

Регулятор напряжения является важной частью цепи питания, стабильность питания, подаваемого на устройство, является проблемой, поэтому в этой статье мы собираемся объяснить очень распространенное напряжение компонент регулятора под названием 7805.

Мы собираемся сделать 7805 в одном посте, узнать всю важную информацию об микросхемах регулятора напряжения 7805, в свете этого мы включаем темы 7805, такие как схема выводов, схема внутренней цепи, и небольшое объяснение, напряжение и другие номиналы, различные схемы с использованием 7805, приложения.

7805 стабилизатор напряжения

7805 схема выводов

7805 схема выводов

7805 представляет собой трехвыводную микросхему регулятора напряжения, считая выводы слева направо, 1-й контактный вывод является входным, здесь мы получили нерегулируемый сигнал и 2-й контактный вывод — это порт заземления устройства регулятора, а 3-й контактный контакт — это выходной порт.

Название 7805 также указывает некоторую информацию об устройстве регулятора напряжения, первые две цифры «78» указывают на то, что регулятор напряжения является положительным типом, а последние две цифры «05» указывают на его номинальное напряжение, здесь это +5 В. .

Номер контакта	Название контакта	Описание
1	Вход (В+)	Нерегулируемое входное напряжение
2	Земля (земля)	Подключен к земле
3	Выход (Vo)	Выходы регулируемые +5 В

7805 Особенности

1. 3-контактные регуляторы

2. Выходной ток до 1,5 А

3. Внутренняя защита от перегрева

4. Высокая рассеиваемая мощность

5. Внутреннее ограничение тока короткого замыкания

6. 90 90 Компенсация выходного транзистора Безопасная зона 7. Стабилизатор положительного напряжения 5 В

8. Минимальное входное напряжение 7 В

9. Максимальное входное напряжение 25 В0002 Мы знаем, что интегрированное устройство регулятора напряжения представляет собой комбинацию нескольких схемных сетей с интеграцией различных функций, здесь мы попытаемся объяснить большую часть информации о внутренней схеме микросхем 7805.

Основной целью этой сети 7805 является обеспечение стабильного и точного эталонного значения даже при изменении температуры.
Эта схема способна уменьшить выходной ток или отключить регулятор
Начнем с входного блока, они используются для подачи входного тока на блок. (зеленый)
В выходной части входного блока используется (фиолетовый) транзистор Q13 для защиты от перегрева.
Следующий блок (желтый) является основным компонентом, который используется для стабилизации напряжения, Q1 и Q6 регулируют напряжение и переходят к следующему блоку (оранжевый), Q7 дает вам сигнал ошибки для индикации, если напряжение слишком высок или низок.
Опорный сигнал или сигнал ошибки от блока усиливается усилителем ошибки в (оранжевый блок).
Часть (оранжевый блок) представляет собой элемент обратной связи, которым является Q15, эта цепь завершает составляющую отрицательной обратной связи и используется для управления выходным напряжением.
Затем (зеленый блок) находится делитель напряжения, который используется для понижения напряжения на выходе, используемом эталоном.

Спецификации напряжения микросхемы 7805

Регулятор напряжения 7805 может обеспечить фиксированное положительное выходное напряжение 5 В, диапазон напряжения, который мы можем обеспечить на входе, огромен, например, от 7 В до 35 В.

Но регулятор напряжения не выдал вам фиксированное напряжение или устройство, изготовленное с вариацией от 5,2В до 4,8В показано регуляторами 7805.

текущие характеристики ИС 7805

ИС регуляторов 7805 не имеют более высокого значения номинального тока, данные из паспорта тока ИС 7805 и поставляемых усилителей1.5 указывают на то, что дальнейшие более высокие значения тока будут поставляться с модификацией, выполненной в цепи.

7805 Проблемы с нагревом

Всякий раз, когда мы сталкиваемся с проблемами нагрева ИС регулятора напряжения 7805, мы должны знать, что это очень распространенная проблема в таком типе источника питания.

Рассеиваемая мощность на линейном регуляторе напряжения — это рабочая операция, выполняемая для получения требуемого выходного напряжения.

Диапазоны входного и выходного напряжения будут поддерживаться за счет сброса избыточного напряжения в виде тепла.

Линейные регуляторы напряжения также называются регуляторами напряжения рассеяния, поскольку они подключаются последовательно с нагрузкой.

Используя эту формулу, мы вычисляем рассеивание тепла тока, потребляемого регулятором, чем больше разность напряжений (Vin-V out), тем выше рассеиваемая мощность.

По этой причине радиаторы являются основным компонентом при нормальной работе регулятора напряжения 7805.

Базовая схема 7805

Базовая схема 7805

На схеме показана базовая схема регулятора напряжения с использованием 7805, схема состоит только из трех компонентов. Входной конденсатор C1 представляет собой керамический конденсатор, используемый для регулирования входного импеданса.

И следующий выходной конденсатор С2 тоже керамический конденсатор, добавленный для стабильности схемы.

В этой схеме рекомендуются керамические конденсаторы для более быстрой работы.

7805 Регулируемый регулятор напряжения

7805 Регулируемый регулятор напряжения .

Здесь, в регулируемых регуляторах 7805, у нас есть только очень мало компонентов для функций 7805 в качестве регулируемого регулятора напряжения, схема состоит только из четырех компонентов, на входе у нас есть конденсатор C1 для входного импеданса и конденсатор C2 для стабильности, затем на выходе Постоянный резистор R1 и переменный резистор R2 образуют на выходе цепь делителя напряжения.

В этой схеме 2-й контакт заземления используется как регулируемый контакт, контакт заземления используется для правильного замыкания цепи и действует как компонент регулятора, а напряжение изменяется в зависимости от переменного резистора на выходе.

7805 Сильноточный регулятор напряжения

7805 Сильноточный регулятор напряжения способен выдавать 4 ампера тока на своем выходе.

Силовые транзисторы используются для подачи дополнительного бита тока на нагрузку регулятора, эти транзисторы известны как внешние шунтирующие транзисторы.

Когда входной сигнал достигает резистора R1 и создает напряжение, необходимое для включения силового транзистора, транзистор выдает ток большой силы, а 7805 регулирует разность напряжений.

На выходе сигнал представляет собой комбинацию регулируемого по напряжению сигнала 7805 и сильного транзисторного сигнала.

7805 Высокий выходной ток с защитой от короткого замыкания 7805 Высокий выходной ток с защитой от короткого замыкания

Вышеприведенная схема представляет собой ту же самую сильноточную схему с использованием регулятора напряжения 7805 и транзистора, с той лишь разницей, что дополнительная функция называется защита от короткого замыкания.

Функция защиты от короткого замыкания реализована с помощью дополнительного транзистора, также называемого комплементарным транзистором, схема работы почти аналогична сильноточной цепи.

Когда входной сигнал приближается к цепи и оба транзистора имеют базовый резистор, как только напряжение на R1 и Rsc становится выше 0,6 – 0,7В.

Это приводит к включению транзистора Q1 и повышению высокого тока, начинает действовать функция защиты от короткого замыкания, уменьшая максимальный потребляемый ток при падении выходного напряжения.

Произошло короткое замыкание, рассеиваемая мощность может быть очень высокой.

Преимущество 7805

Регулятор напряжения 7805 имеет системы защиты
Регулятор напряжения 7805 имеет очень мало внешних компонентов
Возможность применения в сильноточных цепях
Они применяются в цепях, чувствительных к более высоким и низким частотам, таких как усилитель.

Недостаток 7805

Минимальный предел входного напряжения схемы регулятора напряжения 7805 (около 2,5 В).
Цепь тяжелее коммутационных цепей.
КПД схемы ниже из-за рассеивания мощности за счет тепла (обязательны более крупные радиаторы).

Применение 7805

7805 Регулятор напряжения обеспечивает постоянное напряжение +5 В, поэтому это будет правильный вариант для микроконтроллеров, датчиков и плат Arduino.
Регулятор 7805 может работать как регулируемый регулятор выходного сигнала (вывод заземления на микросхеме 7805 будет действовать как регулируемый штырь).
Регулятор напряжения 7805 работает как сдвоенный источник питания.
Схемы зарядного устройства телефона.
Настольные источники питания
Цепи регулятора тока
Измерители индуктивности
Цепи защиты от реверса

Фелер 404

Фелер 404 изображение/svg+xml

Auswahl von Land und Sprache beeinflusst Deine Geschäftsbedingungen, Produktpreise und Sonderangebote

Sprache

Верунг

Preise

нетто

брутто

нетто

брутто

Nutze diesuchmaschine, um Themen zu finden, die Dich interessieren:

Каталог Ви кауфт человек Хильфе

другой адрес: Дом

Abonnieren Sie jetzt

В том же информационном бюллетене вы найдете самые интересные и интересные сведения о новых продуктах, товарах и услугах на веб-сайте TME.
Hier können Sie sich auch von der Liste abmelden.

* Pflichtfeld

AnmeldenAuf Mitteilungsblatt verzichten

Ich habe mich mit der Ordnung des TME-Bulletins bekannt gemacht und erteile meine Zustimmung, damit das elektronische Informationsbulletin des TME-Dienstes meine E-Mail-Adresse geschickt wird. Ordnung des TME-Bulletins

1. Transfer Multisort Elektronik sp. о.о. mit Sitz в Лодзи, Адрес: ул. Ustronna 41, 93-350 Łódź teilt hiermit mit, dass sie der Administrator Ihrer personenbezogenen Daten sein wird.
2. Ein Datenschutzbeauftragter wird beim Administrator der personenbezogenen Daten ernannt und kann per E-Mail unter [email protected] kontaktiert werden.
3. Ihre Daten werden verarbeitet auf Grundlage von Art. 6 Абс. 1 лит. a) der Verordnung des Europäischen Parlaments und des Rates (EU) 2016/679vom 27. April 2016 zum Schutz natürlicher Personen bei der Verarbeitung personenbezogener Daten und zum freien Datenverkehr und zum Aufhebung der Richtlinie 95/46/EG (nachstehend «DSGVO» genannt), um an die angegebene E-Mail-Addresse den elektronischen Newsletter von TME цу сенден.
4. Die Angabe der Daten ist freiwillig, jedoch für den Versand des Newsletters erforderlich.
5. Ihre personenbezogenen Daten werden gespeichert, bis Ihre Einwilligung für die Verarbeitung Ihre personenbezogenen Daten widerufen.
6. Sie haben das Recht auf Zugang, Berichtigung, Löschung oder Einschränkung der Verarbeitung Ihrer Daten;
Soweit Ihre personenbezogenen Daten aufgrund einer Einwilligung verarbeitet werden, haben Sie das Recht, die Einwilligung zu widerufen. Der Widerruf der Einwilligung berührt nicht die Rechtmäßigkeit der Verarbeitung auf der Grundlage der Einwilligung vor dem Widerruf.
7. Soweit Ihre Daten zum Zwecke des Vertragsabschlusses und der Vertragsabwicklung oder aufgrund Ihrer Einwilligung verarbeitet werden, haben Sie auch das Recht, Ihre personenbezogenen Daten zu übertragen, d. час von der verantwortlichen Stelle in structurierter, allgemein üblicher und maschinenlesbarer Form zu erhalten. Sie können diese Daten einen anderen Datenadministrator übersenden.
8. Sie haben auch das Recht, eine Beschwerde bei der für Datenschutz zuständigen Aufsichtsbehörde einzureichen.

больше Венигер

TME-Newsletter abonnieren

Анеботе — Рабатте — Нойхайтен. Sei auf dem Laufenden mit dem Angebot von TME

AGB zum Информационный бюллетень Auf Mitteilungsblatt verzichten

Daten werden verarbeitet

Die Operation wurde erfolgreich durchgeführt.

Ein unerwarteter Fehler ist aufgetreten. Bitte versuche noch einmal.

Логин

Пароль

Логин и пароль заранее.

Die Angabe im Feld ist zu kurz. Мин. Отметьте значение %minLength%.

Пароль недействителен?

Dein Browser wird nicht mehr unterstützt, bitte lade eine neue Version herunter

Что такое стабилизатор 7805 и его основные характеристики

Принцип работы и внутреннее устройство 7805

Схема включения и рекомендации по применению 7805

Варианты применения стабилизатора 7805

Регулируемый стабилизатор напряжения на базе 7805

Стабилизатор тока на основе 7805

Повышение выходного тока 7805

Преимущества и недостатки стабилизатора 7805

Аналоги и модификации стабилизатора 7805

Заключение

Микросхема 7805 описание. Стабилизаторы для питания микросхем. Одно из важных условий — высокое качество компонентов

Распиновка

Стабилизаторы для питания микросхем

Стабилизатор напряжения 5 вольт

Описание стабилизатора 78L05

Технические параметры и цоколевка стабилизатора 78L05:

Аналоги стабилизатора 78L05 (7805)

Схема включения 78L05

Лабораторный блок питания на 78L05

Бестрансформаторный блок питания на 5 вольт

Простой регулируемый источник питания на 78L05

Схема универсального зарядного устройства

Регулируемый источник тока

7805 распиновка

Микросхемы серии 78xx

Типовая схема включения стабилизатора напряжения в техвыводном корпусе

Варианты применения интегрального стабилизатора с фиксированным напряжением

Регулировка выходного напряжения

Параллельное включение стабилизаторов

Стабилизатор с плавным выходом на номинальное напряжение

7805 стабилизатор параметры. Стабилизатор с плавным выходом на номинальное напряжение

Что можно использовать для логических ворот?

7805 Схема включения цоколевка

Содержание

Внутреннее устройство [ править | править код ]

Встроенные схемы защиты [ править | править код ]

Схема подключения L7805CV

Проверка работоспособности L7805CV

Характеристики стабилизатора L7805CV, его аналоги

Стабилизаторы семейства LM

Схема подключения

Характеристики LM стабилизаторов

Работа LM на практике

Как сделать блок питания на 5, 9,12 Вольт?

Заключение

Купить стабилизатор напряжения

Конфигурация выводов, схема и ее применение

Конфигурация контактов:

Характеристики и характеристики:

7805 Цепь регулятора напряжения

7805 Работа регулятора напряжения

Тепловыделение в ИС 7805

Важные факторы при выборе регулятора напряжения

Входное и выходное напряжение

Падение напряжения

Рассеиваемая мощность

Эффективность

Регулирование нагрузки

Регулирование линии

Преимущества

Недостатки

Применения регулятора напряжения 7805

7805 Регулятор: схемы, эквивалент, распиновка, особенности, преимущества, недостатки, области применения — TesCkt

7805 Особенности

Фелер 404

Выбрать почтовый ящик

Похожие записи

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

Новорожденный какает слизью: причины появления слизи в кале грудничка

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий Отменить ответ
