Что представляет собой транзистор BC817-40. Каковы его основные параметры и характеристики. Где применяется данный транзистор. Какие есть особенности его использования в электронных схемах.

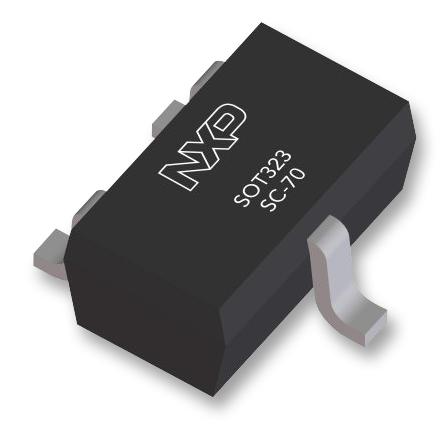

Общая характеристика транзистора BC817-40
BC817-40 — это NPN биполярный транзистор общего назначения в корпусе SOT-23. Данный транзистор широко используется в различных электронных устройствах благодаря своим характеристикам:
- Максимальное напряжение коллектор-эмиттер: 45 В
- Максимальный ток коллектора: 500 мА
- Рассеиваемая мощность: 310 мВт
- Коэффициент усиления по току: 250-600
- Граничная частота: 100 МГц
Благодаря компактному корпусу SOT-23 транзистор BC817-40 отлично подходит для применения в портативных устройствах и схемах с высокой плотностью компоновки.
Основные параметры и характеристики BC817-40
Рассмотрим более подробно ключевые параметры транзистора BC817-40:
Предельно допустимые значения
- Максимальное напряжение коллектор-эмиттер (VCEO): 45 В
- Максимальное напряжение коллектор-база (VCBO): 50 В
- Максимальное напряжение эмиттер-база (VEBO): 5 В
- Максимальный ток коллектора (IC): 500 мА
- Максимальная рассеиваемая мощность (Ptot): 310 мВт
- Максимальная температура перехода (Tj): 150°C
Статические характеристики
- Коэффициент усиления по току (hFE): 250-600 (при VCE=1В, IC=100мА)
- Напряжение насыщения коллектор-эмиттер (VCEsat): max 0.7 В (при IC=500мА, IB=50мА)
- Напряжение насыщения база-эмиттер (VBEsat): max 1.2 В (при IC=500мА, IB=50мА)
Динамические характеристики
- Граничная частота (fT): 100 МГц (типовое значение)
- Емкость коллекторного перехода (Ccb): 4.5 пФ (типовое значение)
- Время нарастания (tr): 18 нс (типовое значение)
- Время спада (tf): 18 нс (типовое значение)
Как видно из характеристик, BC817-40 обладает хорошим быстродействием и достаточно высоким коэффициентом усиления, что делает его универсальным транзистором для широкого спектра применений.
Области применения транзистора BC817-40
Благодаря своим характеристикам, транзистор BC817-40 находит применение во многих областях электроники:
- Усилители низкой частоты
- Переключающие и импульсные схемы
- Драйверы светодиодов
- Цифровые логические схемы
- Источники питания
- Зарядные устройства
- Схемы управления двигателями
- Портативная электроника
Рассмотрим некоторые типовые применения BC817-40 более подробно.
Усилительные каскады
BC817-40 часто используется в усилительных каскадах низкой частоты благодаря хорошему коэффициенту усиления. Типовая схема усилительного каскада на этом транзисторе может выглядеть следующим образом:
«` «`В этой схеме BC817-40 работает в режиме усиления малых сигналов. Резистор базы (Rб) задает ток базы и рабочую точку транзистора. Резистор коллектора (Rк) определяет коэффициент усиления каскада. Резистор эмиттера (Rэ) обеспечивает отрицательную обратную связь по току, стабилизируя рабочую точку.
Драйвер светодиода
BC817-40 часто используется в качестве простого драйвера светодиода. Рассмотрим типовую схему:
«` «`В этой схеме BC817-40 работает в ключевом режиме. При подаче высокого уровня на базу транзистор открывается, пропуская ток через светодиод. Резистор Rled ограничивает ток через светодиод до безопасного значения. Такая схема позволяет управлять светодиодом с помощью логических сигналов, например, от микроконтроллера.
Особенности использования BC817-40
При использовании транзистора BC817-40 в электронных схемах следует учитывать некоторые особенности:
Статическое электричество
Как и многие другие полупроводниковые приборы, BC817-40 чувствителен к статическому электричеству. При работе с транзистором следует соблюдать меры предосторожности для защиты от электростатического разряда (ESD). Рекомендуется использовать антистатические браслеты и коврики при монтаже.
Тепловой режим
Несмотря на относительно высокую допустимую рассеиваемую мощность (310 мВт), при работе на больших токах необходимо обеспечить адекватный теплоотвод. В противном случае возможен перегрев транзистора и выход его из строя. При необходимости следует использовать дополнительные радиаторы или принудительное охлаждение.
Выбор рабочей точки
Для оптимальной работы BC817-40 в линейном режиме (например, в усилительных каскадах) важно правильно выбрать рабочую точку. Это достигается подбором резисторов в цепях базы, коллектора и эмиттера. Рекомендуется использовать SPICE-моделирование для определения оптимальных номиналов компонентов.
Частотные свойства
Хотя BC817-40 имеет достаточно высокую граничную частоту (100 МГц), при работе на высоких частотах необходимо учитывать паразитные емкости и индуктивности. Для улучшения частотных свойств схемы рекомендуется использовать методы высокочастотной компенсации, такие как добавление емкости параллельно резистору в цепи базы.
Сравнение BC817-40 с аналогами
BC817-40 имеет ряд аналогов с похожими характеристиками. Рассмотрим некоторые из них:
Цифровые микросхемы транзисторы.
Поиск по сайту
Микросхемы ТТЛ (74…).
На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие tзд,р,ср.= 13 нс. и среднее значение тока потребления Iпот = 1,5…2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.
Для обеспечения выходного напряжения высокого уровня U1вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.
| ТТЛ серия | Параметр | Нагрузка | ||||
|---|---|---|---|---|---|---|
| Российские | Зарубежные | Pпот. мВт. | tзд.р. нс | Эпот. пДж. | Cн. пФ. | Rн. кОм. |
| К155 КМ155 | 74 | 10 | 9 | 90 | 15 | 0,4 |
| К134 | 74L | 1 | 33 | 33 | 50 | 4 |
| К131 | 74H | 22 | 6 | 132 | 25 | 0,28 |
| К555 | 74LS | 2 | 9,5 | 19 | 15 | 2 |
| К531 | 74S | 19 | 3 | 57 | 15 | 0,28 |
| К1533 | 74ALS | 1,2 | 4 | 4,8 | 15 | 2 |
| К1531 | 74F | 4 | 3 | 12 | 15 | 0,28 |
При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов.
| Нагружаемый выход |
Число входов-нагрузок из серий | ||
|---|---|---|---|
| К555 (74LS) | К155 (74) | К531 (74S) | |
| К155, КM155, (74) | 40 | 10 | 8 |
| К155, КM155, (74), буферная | 60 | 30 | 24 |
| К555 (74LS) | 20 | 5 | 4 |
| К555 (74LS), буферная | 60 | 15 | 12 |
| К531 (74S) | 50 | 12 | 10 |
| К531 (74S), буферная | 150 | 37 | 30 |
Выходы однокристальных, т.
е. расположенных в одном корпусе, логических элементов ТТЛ, можно соединять вместе. При этом надо учитывать, что импульсная помеха от сквозного тока по проводу питания пропорционально возрастет. Реально на печатной плате остаются неиспользованные входы и даже микросхемы (часто их специально «закладывают про запас») Такие входы логического элемента можно соединять вместе, при этом ток Ioвх. не увеличивается. Как правило, микросхемы ТТЛ с логическими функциями И, ИЛИ потребляют от источников питании меньшие токи, если на всех входах присутствуют напряжения низкого уровня. Из-за этого входы таких неиспользуемых элементов ТТЛ следует заземлять.
| Параметр | Условия измерения | К155 | К555 | К531 | К1531 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Мин. |
Тип. | Макс. | Мин. | Тип. | Макс. | Мин. | Тип. | Макс. | Мин. | Макс. | ||
| U1вх, В схема |
U1вх или U0вх Присутствуют на всех входах | 2 | 2 | 2 | 2 | |||||||
| U0вх, В схема |
0,8 | 0,8 | 0,8 | |||||||||
| U0вых, В схема | Uи.п.= 4,5 В | 0,4 | 0,35 | 0,5 | 0,5 | 0,5 | ||||||
| I0вых= 16 мА | I0вых= 8 мА | I0вых= 20 мА | ||||||||||
| U1вых, В схема |
Uи. п.= 4,5 В |
2,4 | 3,5 | 2,7 | 3,4 | 2,7 | 3,4 | 2,7 | ||||
| I1вых= -0,8 мА | I1вых= -0,4 мА | I1вых= -1 мА | ||||||||||
| I1вых, мкА с ОК схема | U1и.п.= 4,5 В, U1вых=5,5 В | 250 | 100 | 250 | ||||||||
| I1вых, мкА Состояние Z схема |
U1и.п.= 5,5 В, U1вых= 2,4 В на входе разрешения Е1 Uвх= 2 В | 40 | 20 | 50 | ||||||||
| I0вых, мкА Состояние Z схема |
U1и. п.= 5,5 В, Uвых= 0,4 В, Uвх= 2 В |
-40 | -20 | -50 | ||||||||
| I1вх, мкА схема | U1и.п.= 5,5 В, U1вх= 2,7 В | 40 | 20 | 50 | 20 | |||||||
| I1вх, max, мА | U1и.п.= 5,5 В, U1вх= 10 В | 1 | 0,1 | 1 | 0,1 | |||||||
| I0вх, мА схема |
U1и.п.= 5,5 В, U0вх= 0,4 В | -1,6 | -0,4 | -2,0 | -0,6 | |||||||
Iк. з., мА | U1и.п.= 5,5 В, U0вых= 0 В | -18 | -55 | -100 | -100 | -60 | -150 | |||||
