Транзистор c5353. 2SC5353: высоковольтный NPN транзистор для импульсных источников питания

Что представляет собой транзистор 2SC5353. Каковы его основные характеристики и параметры. Для каких применений он предназначен. В чем заключаются его преимущества.

Общее описание транзистора 2SC5353

2SC5353 — это высоковольтный NPN биполярный транзистор, разработанный компанией Toshiba для применения в импульсных источниках питания и преобразователях.

Основные особенности данного транзистора:

• Высокое напряжение пробоя коллектор-эмиттер — 800 В
• Максимальный ток коллектора — 3 А
• Максимальная рассеиваемая мощность — 25 Вт
• Высокая скорость переключения
• Корпус TO-220F с изолированным теплоотводом

Благодаря сочетанию высокого напряжения и быстродействия, 2SC5353 оптимально подходит для применения в высоковольтных ключевых каскадах импульсных преобразователей и источников питания.

Основные электрические параметры транзистора 2SC5353

Рассмотрим подробнее ключевые характеристики и предельно допустимые значения параметров 2SC5353:

• Максимальное напряжение коллектор-база (VCBO): 900 В
• Максимальное напряжение коллектор-эмиттер (VCEO): 800 В
• Максимальное напряжение эмиттер-база (VEBO): 7 В
• Максимальный постоянный ток коллектора (IC): 3 А
• Максимальный импульсный ток коллектора: 5 А
• Максимальная рассеиваемая мощность (PC): 25 Вт при температуре корпуса 25°C
• Коэффициент усиления по току (hFE): 15 (минимум) при VCE=5В, IC=0,15А
• Напряжение насыщения коллектор-эмиттер (VCE(sat)): 1,0 В (максимум) при IC=1,2А, IB=0,24А
• Максимальная рабочая температура перехода: 150°C

Как видно из параметров, 2SC5353 обладает высоким пробивным напряжением и способен коммутировать значительные токи, что делает его подходящим для силовых применений.

Области применения транзистора 2SC5353

Благодаря своим характеристикам, 2SC5353 находит применение в следующих областях:

• Импульсные источники питания
• DC-DC преобразователи
• Инверторы
• Драйверы электродвигателей
• Источники бесперебойного питания (ИБП)
• Зарядные устройства
• Другие высоковольтные ключевые каскады

В этих устройствах 2SC5353 используется в качестве ключевого элемента, обеспечивающего коммутацию высоких напряжений и токов с высокой скоростью.

Преимущества применения 2SC5353

Рассмотрим основные достоинства использования 2SC5353 в схемотехнике:

• Высокое пробивное напряжение позволяет работать в высоковольтных цепях без дополнительных каскадов
• Большой ток коллектора дает возможность коммутировать значительные мощности
• Высокое быстродействие обеспечивает эффективную работу на повышенных частотах
• Изолированный теплоотвод упрощает монтаж и повышает надежность
• Хорошие температурные характеристики позволяют работать в жестких условиях

Все это делает 2SC5353 оптимальным выбором для построения эффективных и надежных импульсных преобразователей напряжения.

Особенности корпуса TO-220F

2SC5353 выпускается в корпусе TO-220F, который имеет следующие особенности:

• Изолированный металлический теплоотвод
• Три вывода: коллектор, база, эмиттер
• Улучшенный теплоотвод по сравнению с пластиковыми корпусами
• Удобство монтажа на радиатор
• Стандартизированные размеры

Изолированный теплоотвод позволяет монтировать транзистор непосредственно на общий радиатор без дополнительных изолирующих прокладок, что упрощает конструкцию устройства и улучшает теплоотвод.

Сравнение 2SC5353 с аналогами

Рассмотрим, как 2SC5353 соотносится по характеристикам с некоторыми аналогичными транзисторами:

Параметр	2SC5353	2SC5588	2SC5299
VCEO, В	800	1500	600
IC, А	3	5	7
PC, Вт	25	50	80
hFE (мин)	15	8	10

Как видно, 2SC5353 занимает промежуточное положение по характеристикам, обеспечивая оптимальный баланс между напряжением, током и мощностью для широкого круга применений.

Рекомендации по применению 2SC5353

При использовании 2SC5353 в схемах следует учитывать следующие рекомендации:

• Обеспечить эффективный теплоотвод при работе на большой мощности
• Использовать снабберные цепи для защиты от перенапряжений при коммутации индуктивной нагрузки
• Не превышать максимально допустимые значения напряжений и токов
• Учитывать зависимость параметров от температуры
• Обеспечить надежный контакт теплоотвода с радиатором

Соблюдение этих рекомендаций позволит реализовать все преимущества 2SC5353 и обеспечить надежную работу устройства.

Заключение

Транзистор 2SC5353 является эффективным решением для построения высоковольтных ключевых каскадов в импульсных преобразователях и источниках питания. Оптимальное сочетание высокого напряжения, значительного тока и хорошего быстродействия делает его универсальным компонентом для широкого круга применений в силовой электронике. При правильном применении 2SC5353 позволяет создавать надежные и эффективные устройства.

C5353 datasheet на русском — Вместе мастерим

Техническая документация к электронным компонентам на русском языке.

Описание

Кремниевый NPN диффузионный транзистор для импульсных источников питания и преобразователей.

Особенности:

• Мощный высоковольтный транзистор с высокой скоростью переключения.
• Высокое напряжение пробоя: Vceo = 800 В.
• Изолированный корпус.

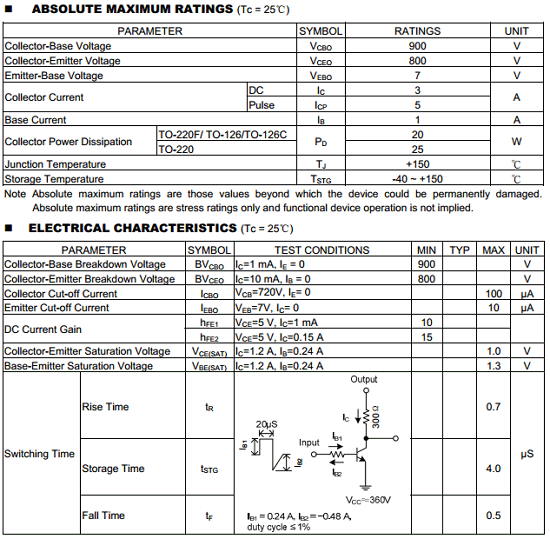

Символы	Параметр	Условия	Мин. значение	Тип. значение	Макс. значение	Единицы
Vcbo	Напряжение коллектор-база	—	—	—	900	В
Vceo	Напряжение коллектор-эмиттер	—	—	—	800	В
Vebo	Напряжение эмиттер-база	—	—	—	7	В
Ic	Ток коллектора постоянный/импульсный	—	—	—	3,0/5,0	А
Pc	Мощность, рассеиваемая на коллекторе	T = 25 °C	—	—	25	Вт
hFE	Коэффициент передачи тока в схеме ОЭ	Vce = 5 В, Ic = 0,15 А	15	—	—	—
Vce_sat	Напряжение насыщения К-Э	Ic = 1,2 A, Ib = 0,24 А	—	—	1,0	В
Ib	Ток базы	—	—	—	1,0	А
Tr/Tf	Время нарастания/спада	—	—	0,5	0,7/0,5	мкс

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Главная

О сайте

Теория

Практика

Контакты

Высказывания: Если что-либо не работает, стукните это хорошенько, если оно сломалось – ничего, все равно нужно было выбрасывать. Основные параметры биполярного низкочастотного npn транзистора 2SC5353 Эта страница создана пользователем сайта через систему Коллективного разума и показывает существующую справочную информацию о параметрах биполярного низкочастотного npn транзистора 2SC5353 . Информация о параметрах, цоколевке, характеристиках, местах продажи и производителях. Исходный полупроводниковый материал, на основе которого изготовлен транзистор: кремний Структура полупроводникового перехода: npn

Pc max, мВт	Ucb max, В	Uce max, В	Ueb max, В	Ic max, мА	Tj max, °C	Ft max, Гц	Cc tip, пФ	Hfe
25000	900	800	7	3000	+150	200000	15

Производитель: UTC
Сфера применения:
Популярность: 3246
Условные обозначения описаны на странице «Теория».

Схемы транзистора 2SC5353

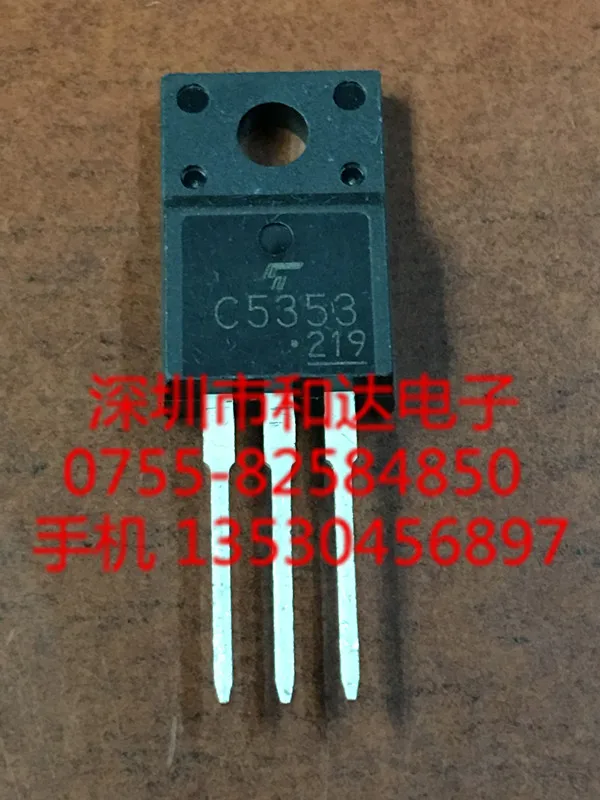

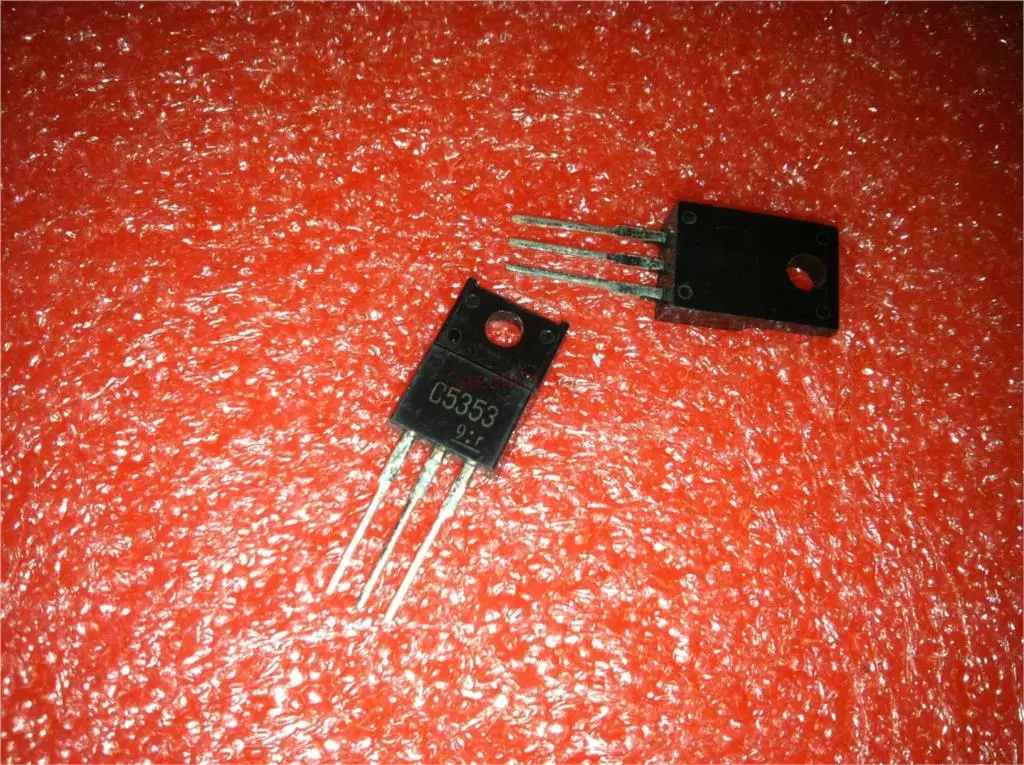

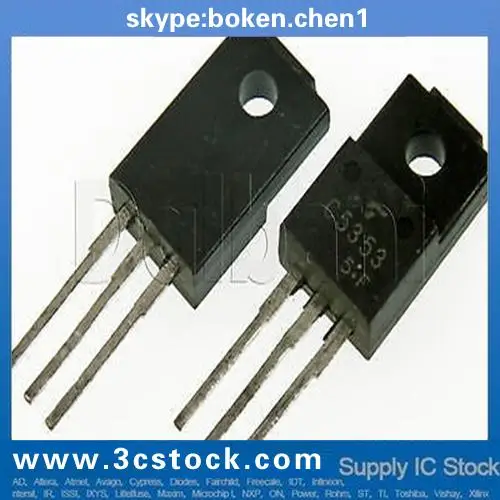

Общий вид транзистора 2SC5353.	Цоколевка транзистора 2SC5353.

Обозначение контактов:
Международное: C – коллектор, B – база, E – эмиттер.
Российское: К – коллектор, Б – база, Э – эмиттер.

Дата создания страницы: 2016-02-03 08:45:50.

Коллективный разум. Дополнения для транзистора 2SC5353.

Другие разделы справочника:

Есть надежда, что справочник транзисторов окажется полезен опытным и начинающим радиолюбителям, конструкторам и учащимся. Всем тем, кто так или иначе сталкивается с необходимостью узнать больше о параметрах транзисторов. Более подробную информацию обо всех возможностях этого интернет-справочника можно прочитать на странице «О сайте».
Если Вы заметили ошибку, огромная просьба написать письмо.
Спасибо за терпение и сотрудничество.

Биполярный транзистор 2SC5353 – описание производителя. Основные параметры.

Даташиты.

Наименование производителя: 2SC5353

Тип материала: Si

Максимальная рассеиваемая мощность (Pc): 25 W

Макcимально допустимое напряжение коллектор-база (Ucb): 900 V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 800 V

Макcимально допустимое напряжение эмиттер-база (Ueb): 7 V

Макcимальный постоянный ток коллектора (Ic): 3 A

Предельная температура PN-перехода (Tj): 150 °C

Статический коэффициент передачи тока (hfe): 15

Корпус транзистора: TO220NIS
