Транзистор IRF540: характеристики, применение и особенности использования

Какие основные характеристики имеет транзистор IRF540. Где применяется IRF540 в электронных схемах. Как правильно использовать IRF540 в проектах.

Основные характеристики транзистора IRF540

IRF540 представляет собой мощный N-канальный МОП-транзистор, обладающий следующими ключевыми параметрами:

• Максимальное напряжение сток-исток: 100 В
• Максимальный постоянный ток стока: 23-33 А (зависит от производителя)
• Максимальный импульсный ток стока: до 110 А
• Сопротивление канала в открытом состоянии: 0,044 Ом
• Пороговое напряжение затвор-исток: 2-4 В
• Максимальная рассеиваемая мощность: 100-150 Вт
• Корпус: TO-220

Благодаря этим характеристикам IRF540 способен коммутировать значительные токи при относительно высоких напряжениях, что делает его популярным выбором для силовой электроники.

Области применения транзистора IRF540

IRF540 находит широкое применение в различных областях электроники, где требуется коммутация больших токов или мощностей. Основные сферы использования включают:

• Импульсные источники питания
• Драйверы электродвигателей
• Системы управления аккумуляторными батареями
• Инверторы и преобразователи напряжения
• Зарядные устройства
• Усилители мощности звуковой частоты
• Системы управления освещением

Универсальность IRF540 позволяет применять его как в маломощной бытовой электронике, так и в промышленном оборудовании средней мощности.

Особенности использования IRF540 в электронных схемах

При работе с IRF540 следует учитывать несколько важных моментов:

1. Напряжение управления затвором должно быть достаточным для полного открытия транзистора (обычно 10-12 В).
2. Необходимо обеспечить адекватный теплоотвод, особенно при работе с большими токами.
3. Рекомендуется использовать защитные цепи для предотвращения пробоя затвора статическим электричеством.
4. При коммутации индуктивных нагрузок следует применять защитные диоды.

Правильное применение этих рекомендаций позволит максимально эффективно использовать возможности IRF540 в ваших проектах.

Сравнение IRF540 с аналогами

IRF540 имеет ряд близких аналогов, которые могут быть использованы в схожих применениях. Рассмотрим некоторые из них:

• IRF530: меньший максимальный ток (14 А), но более низкое сопротивление канала
• IRF640: выше максимальное напряжение сток-исток (200 В), но меньший ток
• IRF3205: значительно больший максимальный ток (110 А), но выше сопротивление канала

Выбор конкретной модели зависит от требований вашего проекта по току, напряжению и другим параметрам.

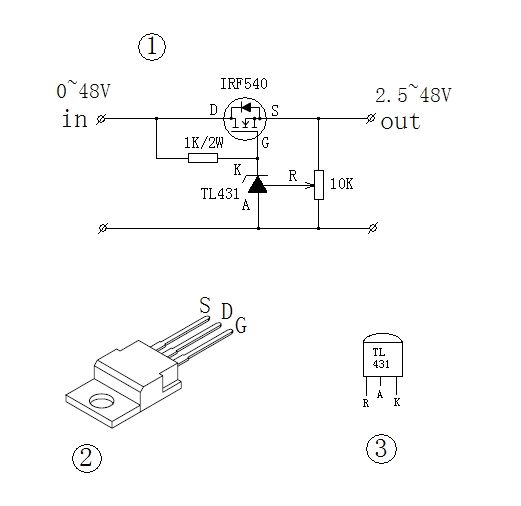

Типовые схемы включения IRF540

Существует несколько базовых схем включения IRF540, которые часто используются в электронике:

1. Ключевой режим: транзистор работает как управляемый выключатель для коммутации нагрузки.
2. Схема управления двигателем постоянного тока: IRF540 используется для регулировки скорости вращения.
3. ШИМ-регулятор: транзистор применяется для управления мощностью нагрузки методом широтно-импульсной модуляции.
4. Мостовая схема: четыре IRF540 образуют Н-мост для управления реверсивными нагрузками.

Каждая из этих схем имеет свои особенности, которые необходимо учитывать при проектировании.

Меры предосторожности при работе с IRF540

Чтобы обеспечить надежную работу IRF540 и избежать его повреждения, следует соблюдать следующие меры предосторожности:

• Не превышать максимально допустимые значения тока и напряжения.
• Использовать антистатические меры при монтаже транзистора.
• Обеспечивать достаточное охлаждение при работе с большими токами.
• Применять защитные цепи для предотвращения перенапряжений на затворе.
• Соблюдать правила монтажа и пайки для корпуса TO-220.

Соблюдение этих рекомендаций поможет продлить срок службы транзистора и повысить надежность вашего устройства.

Выбор и приобретение IRF540

При покупке IRF540 следует обратить внимание на несколько ключевых моментов:

1. Проверьте соответствие характеристик транзистора требованиям вашего проекта.
2. Убедитесь в надежности поставщика и подлинности компонентов.
3. Сравните цены у разных продавцов, но не гонитесь за самыми дешевыми предложениями.
4. При необходимости запросите у продавца дополнительную техническую информацию.
5. Для ответственных применений рекомендуется приобретать компоненты у авторизованных дистрибьюторов.

Тщательный подход к выбору и приобретению IRF540 поможет избежать проблем с качеством и совместимостью компонентов.
