Какие основные характеристики имеет полевой транзистор КП303. Как правильно подключать КП303 в схемах. Какие существуют отечественные и импортные аналоги КП303. Где применяется транзистор КП303 в радиоэлектронике.
Основные характеристики полевого транзистора КП303
Транзистор КП303 относится к семейству полевых транзисторов с управляющим p-n переходом и каналом n-типа. Рассмотрим его ключевые параметры:
- Структура: полевой транзистор с управляющим p-n переходом
- Тип канала: n-канальный
- Максимальное напряжение сток-исток: 25 В
- Максимальный ток стока: 10 мА
- Крутизна характеристики: 2-4 мА/В
- Входная емкость: не более 4 пФ
- Выходная емкость: не более 2 пФ
- Корпус: металлический TO-18
КП303 отличается низким уровнем собственных шумов, что делает его подходящим для применения во входных каскадах усилителей.

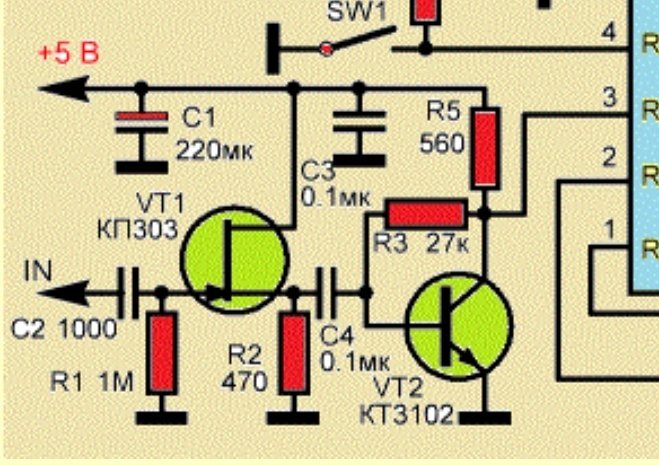

Особенности подключения транзистора КП303 в схемах
При использовании КП303 в электронных схемах важно учитывать следующие моменты:
- Сток подключается к положительному полюсу источника питания через нагрузку
- Исток обычно соединяется с общим проводом схемы
- На затвор подается управляющее напряжение отрицательной полярности относительно истока
- Рекомендуется использовать защитный резистор в цепи затвора номиналом 100-470 кОм
- Для стабилизации режима по постоянному току между истоком и общим проводом включают резистор 100-470 Ом
Корпус транзистора обычно соединяют с общим проводом схемы для экранирования.

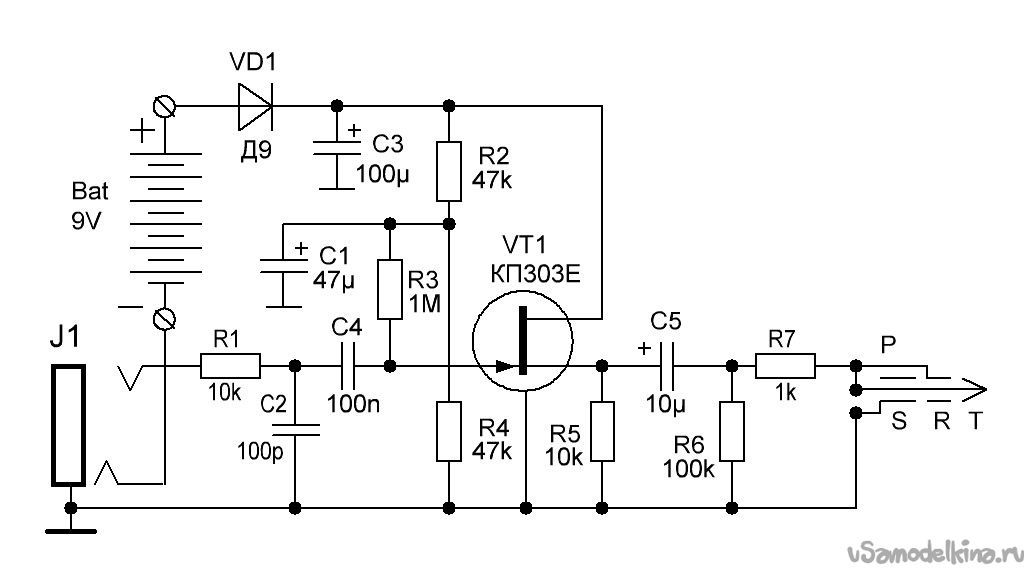

Применение транзистора КП303 в радиоэлектронных устройствах
Благодаря своим характеристикам, КП303 нашел широкое применение в различных радиоэлектронных схемах:
- Входные каскады малошумящих усилителей звуковой частоты
- Усилители промежуточной частоты в радиоприемниках
- Генераторы с кварцевой стабилизацией частоты
- Преобразователи напряжения в частоту
- Схемы выборки-хранения аналоговых сигналов
- Аналоговые ключи и коммутаторы сигналов
- Управляемые аттенюаторы
КП303 особенно эффективен в схемах, где требуется высокое входное сопротивление и низкий уровень шумов.
Отечественные аналоги транзистора КП303
В отечественной полупроводниковой промышленности выпускались следующие транзисторы, близкие по характеристикам к КП303:
- КП301 — отличается несколько меньшим максимальным током стока
- КП302 — имеет схожие параметры, но выпускается в пластмассовом корпусе
- КП307 — обладает более высокой крутизной характеристики
- КП312 — отличается повышенным максимальным напряжением сток-исток
При замене КП303 на аналог важно учитывать не только электрические параметры, но и тип корпуса транзистора.
Импортные аналоги транзистора КП303
Среди зарубежных полевых транзисторов можно выделить следующие аналоги КП303:
- BF245 — широко распространенный европейский аналог
- 2N5484 — американский транзистор со схожими характеристиками
- J310 — отличается несколько лучшими шумовыми параметрами
- 2SK170 — японский аналог с повышенной крутизной
При использовании импортных аналогов следует внимательно изучить их документацию, так как могут быть отличия в цоколевке и предельных режимах эксплуатации.
Особенности работы с полевыми транзисторами типа КП303
При разработке и отладке схем с КП303 и подобными полевыми транзисторами важно учитывать следующие моменты:
- Высокая чувствительность к статическому электричеству — необходимо соблюдать меры защиты при монтаже
- Разброс параметров между экземплярами — желательно производить подбор транзисторов для ответственных узлов
- Зависимость характеристик от температуры — учитывать при проектировании термостабильных схем
- Наличие паразитной емкости затвор-сток — может вызывать самовозбуждение на высоких частотах
Правильный учет этих особенностей позволяет максимально эффективно использовать преимущества полевых транзисторов в электронных устройствах.
Измерение параметров и проверка исправности КП303
Для оценки состояния транзистора КП303 и измерения его основных параметров можно использовать следующие методы:
- Проверка сопротивления переходов мультиметром в режиме «прозвонки диодов»
- Измерение начального тока стока при нулевом напряжении на затворе
- Определение крутизны характеристики по изменению тока стока при подаче напряжения на затвор
- Измерение токов утечки затвора и стока
Исправный транзистор должен иметь параметры в пределах, указанных в документации. Отклонение характеристик может свидетельствовать о деградации или повреждении транзистора.
Простой ДВ-СВ приемник на полевых транзисторах (КП303, КП501)
Многочисленные публикации в журнале “Радио” по простым детекторным приемникам и приемникам прямого усиления говорят о том, что интерес радиолюбителей к этой технике не угасает. Даже при том, что сейчас победоносно шествует УКВ ЧМ, простые ДВ-СВ АМ приемники тоже могут найти свое место, особенно для дальнего приема в позднее время. Автор статьи решила не быть в стороне и предлагает свой вариант приемника прямого усиления.
Радиоприемник всего на пяти транзисторах но имеет очень высокую чувствительность и большую громкость звучания, развивая мощность 0,5 Вт на головке сопротивлением 8 Ом. В приемнике есть пороговая система АРУ.
Этот экспериментальный громкоговорящий приемник предназначен в основном для модернизации однопрограммных громкоговорителей или для опытов дома, в школе или радиокружках, так как изготовить его макет можно за короткое время.
Сигнал радиостанций ДВ или СВ диапазона принимается на магнитную антенну WA1 (рис. 1), выделяется селективным контуром, состоящим из катушки L1 и конденсатора переменной емкости С1, и через конденсатор С2 поступает на первый каскад УРЧ, собранный на полевом транзисторе VT1.
Этот каскад имеет очень высокое входное сопротивление и почти не шунтирует колебательный контур, что дает возможность обойтись без катушки связи. Полевой транзистор хорошо усиливает сигнал по мощности, но недостаточно по напряжению, поэтому второй каскад выполнен на биполярном транзисторе с высоким коэффициентом передачи тока. Это позволяет получить размах амплитуды сигнала на входе детектора в доли вольта.
Детектор собран на высокочастотных германиевых диодах VD1, VD2. Конденсаторы С7, С8 фильтруют напряжение НЧ от пульсаций высокочастотного сигнала. На диоде VD3 и цепочке R6C5 выполнена пороговая система АРУ. При большом уровне сигнала диод VD3 открывается и отрицательное напряжение, поступая на затвор VT1 через резистор R2, закрывает этот транзистор, в результате чего усиление каскада уменьшается.
Рис. 1. Принципиальная схема приемника на полевых транзисторах.
Рис. Цоколевка полевых транзисторов КП303 и КП501.
Напряжение низкой частоты с регулятора громкости R8 поступает на УЗЧ, собранный на транзисторах VT3-VT5. Применение во входном каскаде полевого транзистора позволило получить усилитель с высоким входным сопротивлением и большим усилением по мощности и напряжению при очень простой схеме. Чтобы УЗЧ мог работать на низкоомную динамическую головку, нужен эмиттерный повторитель на транзисторах VT4, VT5.
Небольшое положительное напряжение смещения подается на затвор VT3 с подстроечного резистора R12 Резистором R9 устанавливают ток покоя транзисторов VT4, VT5. Германиевые диоды VD4, VD5, закрепленные пружинками на корпусах VT4, VT5, необходимы для температурной стабилизации этого тока.
Улучшить избирательность приемника и еще больше повысить чувствительность можно введением небольшой положительной обратной связи так, как показано на рис.
2. Катушка обратной связи L2 содержит 2 витка тонкого монтажного провода намотанного на стержне магнитной антенны WA1.
Полярность подключения L2 определяется при настройке по увеличению громкости приема. Конденсатор С* устанавливается, если необходимо снизить излишнее увеличение добротности антенны на высокочастотном участке диапазона.
В приемнике применены резисторы МЛТ-0,125, подстроечные — СПЗ-386. Переменный резистор R8 — любой малогабаритный, с сопротивлением 33… 100 кОм, лучше с выключателем питания. Неполярные конденсаторы использованы КМ-5, К73 9, К10-17.
КПЕ С1 — любого типа с максимальной емкостью 240…500 пФ, желательно с безлюфтным верньером и лучше с воздушным диэлектриком, так как он не создает треска при перестройке.
Оксидные конденсаторы — К50-16, К50-35. Диоды VD1, VD2 можно заменить на 1Д507А, Д18, Д20 VD3 — любой из кремниевых КД503, КД510, КД521 VD4, VD5 — любые из серий Д2, Д9, ГД507. Транзистор VT1 желательно подобрать с низким напряжением отсечки для хоро шей работы АРУ VT2 — любой из серий КТ3102 КТ342, КТ315, желательно с коэффициентом передачи тока не менее 150.
VT3 — любой из серии КП501.
УТ4, VT5 — любые из указанных серий. Динамическая головка на мощность 1…4 Вт с сопротивлением 8…10 Ом, например, 1ГД 36 или подобная. Для антенны подойдет стержень из феррита 400НН диаметром 8 или 10 мм и длиной 18…25 см.
Катушка L1 наматывается на картонном каркасе. Для СВ диапазона она содержит 55 витков, для ДВ диапазона 150-200 витков. Катушку желательно намотать литцентратом ЛЭШО 7×0,07 или ЛЭШО 21 х0,07.
Приемник можно монтировать на печатной плате, показанной на рис. 3 Чтобы он не возбуждался, каскады УРЧ и детектор надо закрыть соединенным с общим проводом металлическим экраном из тонкой латуни или жести.
Рис. 2. Схема введения положительной обратной связи.
После этого допустимо уменьшить емкость конденсатора С2 до 30 пФ Изначально она берется большей для замыкания на общий провод через L1 наводок от сети.
Резистором R12 устанавливают напряжение на эмиттерах VT4 VT5, равное половине напряжения питания Резистор R9 регулирует ток покоя этих транзисторов (10.
.. 12 мА). Границы диапазонов приемника устанавливают подбором числа витков катушки L1 и перемещением ее по стержню.
Рис. З. Печатная плата и конструкция приемника на полевых транзисторах.
Подбором резисторов R1 и R3 устанавливают напряжение на стоке VT1 и коллекторе VT2 около 4 В при замкнутой катушке L1. Приемник можно сделать двухдиапазонным (ДВ и СВ), если намотать две катушки L1 и переключать их, например, кнопкой П2К.
Приемник питается от стабилизированного сетевого блока с напряжением 9 В. Вечером на СВ диапазоне он очень громко принимает много иностранных радиостанций, находящихся от места приема за несколько сотен и даже тысяч километров.
Жанна Михеева, д. Иванищево Ярославской обл. Р2001, 7.
В ПУЛЬСОМЕРЕ РАБОТАЕТ… ПОЛЕ | МОДЕЛИСТ-КОНСТРУКТОР
«К технике, предназначенной для работы в поле, мне, механизатору широкого профиля, не привыкать. Не спасую и перед аппаратурой, собранной из широко распространенных радиодеталей. А вот самостоятельно разобраться в появившихся за последнее время каких-то полевых транзисторах не в силах.
Помогите!..»
(Из письма сибиряка В.Белозерова в редакцию)
Биполярные транзисторы — полупроводниковые триоды, имеющие коллектор, базу и эмиттер, — давно и прочно вошли в нашу жизнь. Обладая (по сравнению со своими ламповыми предшественниками) массой несомненных достоинств, они отличаются относительно невысоким входным сопротивлением. Последнее приводит порой к вынужденному усложнению аппаратуры (из-за необходимости согласования высокоомного датчика или выхода предыдущего каскада с последующим низкоомным входом).
Но с развитием электроники появились, получая все большее распространение, и униполярные (полевые) транзисторы. Входное сопротивление у них настолько велико (десятки или даже сотни мегаом), что трудностей в согласовании каскада, собранного на таком полупроводниковом приборе, с высокоомным источником сигнала практически не возникает. А свое второе, быстро укоренившееся наименование эти транзисторы получили благодаря тому, что поток основных носителей заряда через проводящую область управляется здесь поперечным электрическим полем, создаваемым напряжением, которое подается на электроды входной цепи.
Как и у биполярного, у полевого транзистора (ПТ) три электрода. Только называют их иначе: затвор (3) — аналог базы, сток (С) — коллектор, исток (И) — эмиттер. Причем аналогия здесь носит чисто формальный характер. К тому же и само устройство ПТ совершенно другое.
Простейший полевой транзистор с управляющим р-n переходом представляет собой (рис. 1) тонкую пластину из полупроводникового материала (обычно кремния) с одним р-n переходом в центральной части и омическими контактами по краям. Действие этого прибора основано на уже знакомой большинству читателей (см., например, публикации в № 1’83, 5’86, 7’93 журнала) зависимости толщины р-n перехода от приложенного к нему напряжения. Поскольку запирающий слой почти полностью лишен подвижных носителей заряда, его проводимость практически равна нулю. Ограничивая с одной из боковых сторон токопроводящий канал (образуемый полупроводником пластины), запирающий слой тем самым определяет величину сечения этого канала. В зависимости от типа проводимости полупроводника канал может быть n-типа или p-типа (при использовании кристалла с дырочной проводимостью).
При подключении к истоку отрицательного, а к стоку положительного полюсов батареи питания (рис. 1б) в канале возникает электрический ток. Канал в этом случае обладает максимальной проводимостью.
Ну а если подключить еще один источник питания к выводам истока и затвора (минусом к затвору), канал «сужается», образуя увеличение сопротивления в цепи сток — исток. Сразу же уменьшается и ток в этой цепи. Изменением напряжения между затвором и истоком регулируют ток стока. Причем в цепи затвора тока практически нет, управление током стока осуществляется электрическим полем (как здесь не вспомнить работу первой сетки в «старушке»-радиолампе!), создаваемым приложенным к истоку и затвору напряжением.
У транзисторов КП 101 — КП 103 канал имеет проводимость противоположного, p-типа. Значит, и подключать их надо так, чтобы на сток подавался (по отношению к истоку) отрицательный потенциал, а на затвор — положительный.
Что касается других, чисто конструктивных особенностей, то нельзя не отметить: ПТ в металлическом корпусе (рис.2а) встречаются гораздо чаще, чем их пластмассовые собратья. Причем у «металликов» помимо основных выводов может быть и «корпусной», который обычно соединяют с «общим» проводом на собираемой конструкции.
Рис. 2. Конструктивные особенности, цоколевка и габариты наиболее распространенных «полевиков», выпускаемых в корпусах (а — металлическом, б — пластмассовом): 1 — пластина кремния, 2 — корпус, 3 — выводы.Теперь несколько замечаний по поводу параметров полевого транзистора. Одним из важнейших совершенно справедливо считается начальный ток стока I c нач, то есть ток в цепи стока при нулевом напряжении на затворе транзистора и при заданном напряжении питания.
Если начать подавать на затвор напряжение, то по мере его роста ток стока уменьшается и при определенном для данного транзистора напряжении падает до нуля. Напряжение, соответствующее этому моменту, называют напряжением отсечки (Uзи отс).
Линия зависимости тока стока от напряжения на затворе достаточно прямая. Если на ней взять произвольное приращение тока стока и поделить его на соответствующее приращение напряжения между затвором и истоком, получим так называемую крутизну характеристики. Этот параметр практически нетрудно определить и без снятия (по приборам) указанной выше зависимости или поиска ее в справочнике, достаточно измерить начальный ток стока, а затем подключить к затвору (относительно истока), скажем, элемент напряжением 1,5 В. Вычитая получившийся ток стока из начального и деля остаток на напряжение элемента, можно получить значение крутизны характеристики.
И еще один параметр нужно знать при использовании на практике того или иного транзистора — наибольшее допустимое напряжение между стоком и истоком Uси макс .
При необходимости эти и другие сведения (например, о полевых транзисторах с так называемым изолированным затвором и каналом n- или р-типа) можно найти в соответствующей справочной литературе. Публиковал их и наш журнал (см., в частности, № 7-9 за 1979 г.).
Но теория без практики мертва. А потому перейдем к делу, которым при желании может стать сборка оригинальных радиолюбительских конструкций на основе полевых транзисторов.
Вот, например, сенсорный (то есть чувствительный) датчик. Помимо «полевика» здесь потребуется омметр с любым диапазоном измерений. Подключим щупы этого прибора в любой полярности к выводам стока и истока — стрелка омметра покажет небольшое сопротивление этой цепи транзистора.
Стоит теперь коснуться пальцем вывода затвора, как чувствительная стрелка резко отклонится в сторону увеличения сопротивления. А все потому, что к затвору оказывается приложенным электрический потенциал (то есть между затвором и истоком образовалось электрическое поле, оно-то и «закрыло» канал транзистора для прохождения тока между стоком и истоком).
Увеличение сопротивления канала и зафиксировал омметр.
Не отнимая пальца от затвора, попробуем коснуться другим пальцем вывода истока. Стрелка омметра вернется в первоначальное состояние (ведь затвор оказался соединенным через сопротивление участка руки с истоком, а значит, управляющее поле между этими электродами практически исчезло и канал стал токопроводящим).
Именно по такому принципу работают различные сенсорные выключатели, кнопки и переключатели, использующие полевые транзисторы.
Но гораздо сложнее и интереснее другое самодельное устройство, позволяющее (конечно же, не без полевого транзистора) контролировать… пульс. Точнее, просвечивать его в инфракрасных лучах. Но для этого сначала нужно смастерить специальный датчик (рис. 3), способный надежно работать в инфракрасном диапазоне световых волн. Излучателем здесь послужит светодиод VD1 — АЛ107Б, а в качестве приемника ИК-лучей — фототранзистор ФТ1К с так называемой свободной (плавающей) базой или ему подобный светочувствительный прибор VD2 (о том, как заставить его работать, см.
№ 9’93 журнала). Основой для крепления датчика может стать бельевая прищепка или держатель для фотографий.
Напряжение, снимаемое с VD2, будет изменяться в такт пульсу. Но эти изменения будут настолько слабыми, что без усилителя здесь не обойтись. Собирают его на четырех транзисторах. «Полевик» VT1 (КП302Б) служит для увеличения входного сопротивления прибора (чтобы исключить изменение сигнала из-за подсоединения нагрузки). За усилителем следует формирователь импульса, выполненный на микросхеме DD1 (К176ЛА7) и цепи обратной связи (С6).
Прибор не реагирует на импульсы, следующие с частотой более 5 кГц, зато пульс показывает преотлично (светодиод VD3). Ну а питание обеспечат четыре элемента А316, соединенные последовательно, или гальваническая батарея «Крона».
Используемые в приборе детали — малогабаритные. Монтаж их ведется печатным способом с применением припоя и бескислотного флюса. В качестве корпуса (для размещения всего прибора в целом) берется пластмассовая мыльница подходящих размеров.
А.СПИЧАК, г.Курск
