Общая характеристика полевого транзистора КП327

Транзистор КП327 представляет собой полевой транзистор с двумя изолированными затворами и каналом n-типа. Это планарный транзистор, изготовленный по кремниевой технологии. Ключевые особенности КП327:

• Наличие двух изолированных затворов
• Канал n-типа
• Планарная структура
• Защита затворов диодами
• Пластмассовый корпус
• Гибкие полосковые выводы
• Вес не более 0.3 г

КП327 выпускается в двух основных модификациях — КП327А и КП327Б, которые отличаются некоторыми параметрами и сферой применения.

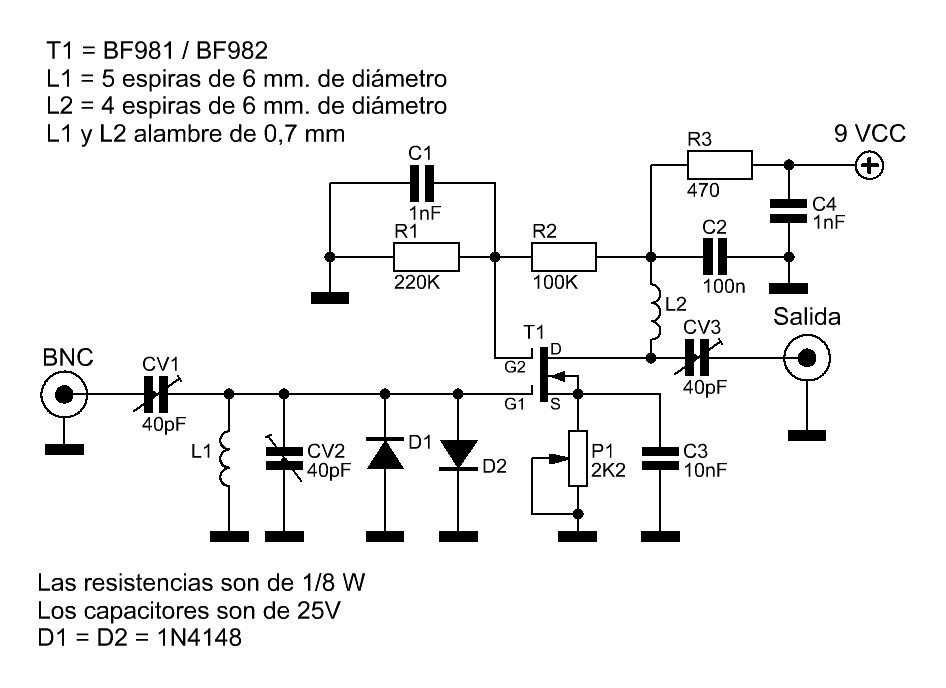

Области применения транзистора КП327

Транзистор КП327 нашел широкое применение в различных электронных устройствах и схемах. Основные области его использования:

• Усилители радиочастотного сигнала
• Селекторы телевизионных каналов метрового диапазона (КП327Б)
• Селекторы телевизионных каналов дециметрового диапазона (КП327А)
• Входные каскады радиоприемных устройств
• Преобразователи частоты
• Генераторы с электронной перестройкой частоты

Благодаря своим характеристикам, КП327 позволяет улучшить чувствительность, избирательность и глубину регулирования сигналов в указанных устройствах.

Электрические параметры транзистора КП327

Рассмотрим основные электрические параметры транзистора КП327:

• Коэффициент шума:
  • КП327А: не более 4.5 дБ при f = 800 МГц
  • КП327Б: не более 3 дБ при f = 250 МГц
• Коэффициент усиления по мощности:
  • КП327А: не менее 12 дБ при f = 800 МГц
  • КП327Б: не менее 18 дБ при f = 250 МГц
• Крутизна характеристики: не менее 11 мА/В при T = +25°C
• Напряжение отсечки по первому затвору: не более 2.7 В
• Начальный ток стока: не более 10 мА при T = +25°C
• Входная ёмкость: не более 2.5 пФ
• Проходная ёмкость: не более 0.04 пФ

Эти параметры обеспечивают высокую производительность транзистора в указанных областях применения.

Предельные эксплуатационные показатели КП327

Для обеспечения надежной работы транзистора КП327 необходимо соблюдать следующие предельные эксплуатационные показатели:

• Напряжение сток-исток: 18 В
• Напряжение затвор-сток: 21 В
• Напряжение затвор-исток: ±6 В
• Ток затвора (прямой): 10 мА
• Рассеиваемая мощность: 200 мВт при T = -45…+60°C
• Рабочая температура окружающей среды: -45…+85°C

Соблюдение этих параметров позволит избежать повреждения транзистора и обеспечит его длительную эксплуатацию.

Цоколевка транзистора КП327

Цоколевка транзистора КП327 имеет важное значение для правильного подключения компонента в схему. Рассмотрим расположение выводов:

• Вывод 1: Исток
• Вывод 2: Затвор 2
• Вывод 3: Сток
• Вывод 4: Затвор 1

Важно отметить, что транзистор КП327 имеет гибкие полосковые выводы, что облегчает его монтаж на печатную плату или в макетную схему.

Отличия модификаций КП327А и КП327Б

Транзистор КП327 выпускается в двух основных модификациях — КП327А и КП327Б. Чем они отличаются?

• Частотный диапазон:
  • КП327А оптимизирован для работы на частотах до 800 МГц и выше
  • КП327Б предназначен для использования на частотах до 250 МГц
• Коэффициент шума:
  • КП327А: не более 4.5 дБ при f = 800 МГц
  • КП327Б: не более 3 дБ при f = 250 МГц
• Коэффициент усиления по мощности:
  • КП327А: не менее 12 дБ при f = 800 МГц
  • КП327Б: не менее 18 дБ при f = 250 МГц
• Маркировка:
  • КП327А имеет одну белую точку на корпусе
  • КП327Б имеет две белые точки на корпусе

Выбор конкретной модификации зависит от требований к частотному диапазону и характеристикам усиления в конкретном устройстве.

Особенности конструкции и корпуса КП327

Транзистор КП327 имеет ряд конструктивных особенностей, которые влияют на его характеристики и применение:

• Пластмассовый корпус, обеспечивающий защиту кристалла от внешних воздействий
• Гибкие полосковые выводы, облегчающие монтаж и снижающие механические напряжения
• Малый вес (не более 0.3 г), что важно для применения в портативной аппаратуре
• Планарная структура, обеспечивающая высокую надежность и стабильность параметров
• Защита затворов диодами, повышающая устойчивость к статическому электричеству

Эти особенности делают КП327 удобным для применения в различных электронных устройствах, особенно в высокочастотных схемах.

Рекомендации по применению транзистора КП327

При использовании транзистора КП327 в электронных схемах следует учитывать ряд рекомендаций:

• Соблюдать предельные эксплуатационные показатели, указанные в документации
• Учитывать частотный диапазон, для которого оптимизирована конкретная модификация (КП327А или КП327Б)
• Использовать соответствующие схемы согласования для оптимальной работы на высоких частотах
• Применять меры защиты от статического электричества при монтаже и эксплуатации
• Обеспечивать достаточный теплоотвод для предотвращения перегрева транзистора
• Учитывать влияние паразитных емкостей и индуктивностей при проектировании печатных плат

Соблюдение этих рекомендаций позволит максимально эффективно использовать возможности транзистора КП327 в различных электронных устройствах.

Транзистор КП327: КП327А, КП327Б

Поиск по сайту Новости Миниатюрные силовые диоды от Vishay

ГЛАВНАЯ » ТРАНЗИСТОРЫ » КП327 Транзистор КП327 — полевой, с двумя изолированными затворами и каналом n-типа, планарный. Затворы защищены диодами. Применяется в усилителях, а также в селекторах телевизионных каналов метрового и дециметрового диапазонов. Изготавливается в пластмассовом корпусе, имеет гибкие полосковые выводы. Весит не более 0.3 г. Маркировка на корпусе выполнена цветными точками: КП327А — одна белая точка КП327Б — две белые точки КП327 цоколевка Цоколевка КП327 показана на рисунке. Электрические параметры транзистора КП327 • Коэффициент шума при Uси = +10 В, Uз2и = +4 В, Iс = 10 мА, не более: f = 800 МГц, КП327А 4. 5 дБ f = 250 МГц, КП327Б 3 дБ • Коэффициент усиления по мощности при Uси = +10 В, Uз2и = +4 В, Iс = 10 мА, не менее: f = 800 МГц, КП327А 12 дБ f = 250 МГц, КП327Б 18 дБ • Крутизна характеристики при Uси = +10 В, Uз2и = +4 В, Iс = 10 мА, не менее: T = +25°C 11 мА/В T = −45 и +85°C 9 мА/В • Напряжение отсечки по первому затвору при Uси = +10 В, U з2и = +4 В, Iс = 10 мА, не более 2. 7 В • Падение напряжения на защитных диодах первого затвора при Uси = Uз2и = 0, Iз1 = 10 мА ±6…±20 В • Начальный ток стока при Uси = +10 В, Uз1и = 0, Uз2и = +4 В, не более: T = +25°C 10 мА T = −45 и +85°C 15 мА • Ток утечки первого затвора при Uси = Uз2и = 0, Uз1и = ±5 В, не более 50 нА • Входная ёмкость при Uси = +10 В, Uз2и = +4 В, Uз1и = 0, f = 10 МГц, не более 2. 5 пФ • Проходная ёмкость при Uси = +10 В, Uз2и = +4 В, Uз1и = 0, f = 10 МГц, не более 0.04 пФ Электрические параметры по второму затвору КП327 • Напряжение отсечки по второму затвору при Uси = +10 В, Uз1и = 0 и Iс = 20 мкА, не более 2.7 В • Падение напряжения на защитных диодах второго затвора при U си = Uз1и = 0, Iз2 = 10 мА ±6…±20 В • Ток утечки второго затвора при Uси = Uз1и = 0, Uз2и = ±5 В, не более 50 нА Предельные эксплуатационные показатели транзисторов КП327 • Напряжение сток — исток 18 В • Напряжение первый (второй) затвор — сток 21 В • Напряжение первый (второй) затвор — исток ±6 В • Ток первого (второго) завтора (прямой) 10 мА • Рассеиваемая мощность (постоянная) при Т = −45 . .. +60°C    200 мВт • Рабочая температура (окружающей среды) −45…+85°C Допускается использование транзисторов КП327А на частотах более 800 МГц, а транзисторов КП327Б — более 250 МГц.

Транзистор полевой КП327 — DataSheet

Перейти к содержимому

Цоколевка транзистора КП327



Описание

Кремниевые планарные полевые транзисторы с двумя изолированными затворами (МДП-тетрод), защитными диодами и каналом n-типа. Предназначены для работы в селекторах телевизоров метрового и дециметрового диапазонов для улучшения чувствительности, избирательности и глубины регулирования сигналов с малыми перекрестными искажениями. Диапазон рабочих температур окружающей среды -45…+85 °С.



Параметры транзистора КП327

Параметр	Обозначение	Маркировка	Условия	Значение	Ед. изм.
Аналог		КП327А		BF960, BF980, 3SK133 *3, 3SK186*3, 3SK137 *3, 3SK137V*3, 3SK103 *2, 3SK104*2, 3SK104V *2, BF981 *2
		КП327Б		BF961, 3SK95 *2, 3SK132 *3, 3SK194 *3, BF980 *2
		КП327В		BF964,  3SK133 *3, 3SK186*3, 3SK137 *3, 3SK137V*3, 3SK103 *2, 3SK104*2, 3SK104V *2, BF981 *2
		КП327Г		BF966, 3SK95 *2, 3SK132 *3, 3SK194 *3, BF980 *2
Структура			—	C двумя изолированными затворами о защитными диодами, с n-каналом
Рассеиваемая мощность сток-исток (постоянная).	PСИ, P*СИ, т max	КП327А	—	200	мВт, (Вт*)
		КП327Б	—	200
		КП327В	—	200
		КП327Г	—	200
Напряжение отсечки транзистора — напряжение между затвором и истоком (полевого транзистора с p-n-переходом и с изолированным затвором).	UЗИ отс, U*ЗИ пор	КП327А	—	≤2.7	В
		КП327Б	—	≤2.7
		КП327В	—	—
		КП327Г	—	—
Максимальное напряжение сток-исток (постоянное). Со звездочкой максимальное напряжение затвор-сток.	UСИ max, U*ЗC max	КП327А	—	18	В
		КП327Б	—	18
		КП327В	—	14; 16*
		КП327Г	—	14; 16*
Максимальное напряжение затвор-исток (постоянное).	UЗИ max	КП327А	—	6	В
		КП327Б	—	6
		КП327В	—	5
		КП327Г	—	5
Ток стока (постоянный). Со звездочкой ток стока (импульсный)	IС, I*С, И	КП327А	—	30	мА
		КП327Б	—	30
		КП327В	—	30
		КП327Г	—	30
Начальный ток стока	IС нач, I*С ост	КП327А	—	≤10	мА
		КП327Б	—	≤10
		КП327В	—	≤17
		КП327Г	—	≤17
Крутизна характеристики полевого транзистора	S	КП327А	10 В; 10 мА	≥11	мА/В
		КП327Б	10 В; 10 мА	≥11
		КП327В	10 В; 10 мА	≥9. 5
		КП327Г	10 В; 10 мА	≥9.5
Входная емкость транзистора — емкость между затвором и истоком	C11и, С*12и, С*22и	КП327А	—	≤2.5	пФ
		КП327Б	—	≤2.5
		КП327В	—	≤2.5; ≤1.6*
		КП327Г	—	≤3.6; ≤3*
Сопротивление сток-исток в открытом состоянии — сопротивление между стоком и истоком в открытом состоянии транзистора при заданном напряжении сток-исток	RСИ отк, K*у.P, P**вых, ΔUЗИ	КП327А	0. 8 ГГц	≥12*	Ом, (дБ*), (Вт**),(мВ***)
		КП327Б	0.2 ГГц	≥18*
		КП327В	0.8 ГГц	≥12*
		КП327Г	0.2 ГГц	≥18*
Коэффициент шума транзистора	Кш, U*ш, E**ш,  Q***	КП327А	0.8 ГГц	≤4.5	Дб, (мкВ*), (нВ/√Гц**), (Кл**)
		КП327Б	100 кГц	≤3
		КП327В	0.8 ГГц	≤4.5
		КП327Г	0.2 ГГц	≤3
Время включения транзистора	tвкл, t*выкл, F**р, ΔUЗИ/ΔT	КП327А	—	—	нс, (нс*), (МГц**), (мкВ/°C***)
		КП327Б	—	—
		КП327В	—	—
		КП327Г	—	—

Описание значений со звездочками(*,**,***) смотрите в буквенных обозначениях параметров полевых транзисторов.

*2 — функциональная замена, тип корпуса аналогичен.

*3 —  функциональная замена, тип корпуса отличается.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

BC327 Transistor Pinout, Datasheet, Equivalent, Circuit & Specs

23 августа 2021 — 0 комментариев

BC327 Транзистор
Распиновка BC327

BC327 — универсальный PNP транзистор , основание которого необходимо соединить с землей, чтобы включить транзистор. Этот транзистор доступен в различных версиях и производится многими разными компаниями, поэтому коэффициент усиления транзистора может варьироваться в зависимости от версии транзистора. Поэтому перед подачей заявки рекомендуется ознакомиться с таблицей данных устройства, а таблицу данных для этого конкретного транзистора можно найти внизу страницы.



Когда транзистор выключен, мы можем увидеть положительное напряжение на базе транзистора, если мы измерим напряжение между базой и эмиттером. Исходя из характеристик транзистора, минимальное количество тока должно вытекать из базы, чтобы включить транзистор, и именно тогда, когда на базе появляется положительное напряжение, ток утечки начинает течь от базы к земле. Характеристическая кривая ниже показывает, что минимальный ток -10 мА должен протекать через базу, чтобы протекать -300 мА тока коллектора.

На приведенной ниже диаграмме показано соотношение между током базы и током коллектора.



Конфигурация контактов BC327

Номер контакта	Название контакта	Описание
1	Коллектор	Электроны, испускаемые эмиттером, собираются коллектором
2	Базовый	Управляет смещением транзистора
3	Излучатель	Электроны, вылетевшие из эмиттера в первый PN-переход



Основные сведения и функции

• Биполярный высоковольтный PNP-транзистор
• Коэффициент усиления постоянного тока (hFE) составляет 250 ~ 630
• Непрерывный ток коллектора (IC) составляет -800 мА
• База-эмиттер при напряжении -1,2 В
• МАКС. напряжение база-эмиттер (VBE) равно -5 В
• Напряжение коллектор-эмиттер (VCE) равно -45 В
• Доступен в пакете To-92
• Приложения для коммутации и усилителей
• Подходит для драйверов AF и маломощных выходных каскадов
• Дополнение к BC337/BC338



Примечание: Полную техническую информацию можно найти в техническом описании BC327 , приведенном в конце этой страницы.



Эквивалентный транзистор BC327

2N4403, BC488, BC638, 2N4402, 2N3702, 2N3703, BC486, BC490, BC328

Основная работа Transistor

BCISIST Transistor

Transistor

. отверстия являются первичным носителем заряда устройства. Когда база транзистора соединена с землей, ток утечки начинает течь из базы в землю, и область обеднения на базе транзистора начинает сжиматься, и все больше и больше электронов начинает мигрировать с коллектора на землю. эмиттер и в цепь, таким образом, ток постоянно течет через цепь.



Как использовать транзистор BC327

В отличие от полевых МОП-транзисторов, транзисторы являются устройствами, управляемыми током, что означает, что их можно включать и выключать путем подачи необходимого тока базы (для транзистора BC327 это -10 мА). BC327 — это PNP-транзистор, что означает, что он будет проводить, когда он подключен к земле, и выключится, когда база подключена к 5 В.



Смоделированная схема ниже показывает, как этот транзистор ведет себя при подаче тока на базу и при отсутствии тока на базе.

Когда мы включаем транзистор, соединяя базу с землей, транзистор остается включенным до тех пор, пока напряжение на базе транзистора не превысит 1,2 В. База транзистора не может оставаться плавающей, иначе может произойти ложное срабатывание транзистора, что может привести к проблемам в цепи. Чтобы решить эту проблему, нам нужно добавить подтягивающие резисторы, например, в приведенном выше случае резистор 10К используется для подтягивания базы транзистора.



В приведенном выше примере мы используем BC327 в качестве простого переключающего устройства , а в качестве нагрузки мы использовали небольшой двигатель на 12 В. Маленькая кнопка здесь предназначена для включения триггера транзистора, и ее можно снять, чтобы оставить прикасаться простые контакты. Резистор 10 кОм предназначен для ограничения тока на базу и во избежание нарушения максимально допустимого напряжения на базе, а резистор 2,1 кОм предназначен для ограничения тока, протекающего от базы к земле.



Применения

• Переключатели и Lad’s
• Приложение, управляемое ШИМ
• Светодиодные диммеры или мигалки
• Переключение приложений
• Предусилитель для усилителя мощности
• Микрофонные предусилители
• Драйверы реле



2D-модель и размеры

Если вы проектируете печатную плату или плату Perf с этим компонентом, следующее изображение из таблицы данных будет полезно, чтобы узнать его тип упаковки и размеры.
