ГЛАВНАЯ » ТРАНЗИСТОРЫ » КТ203


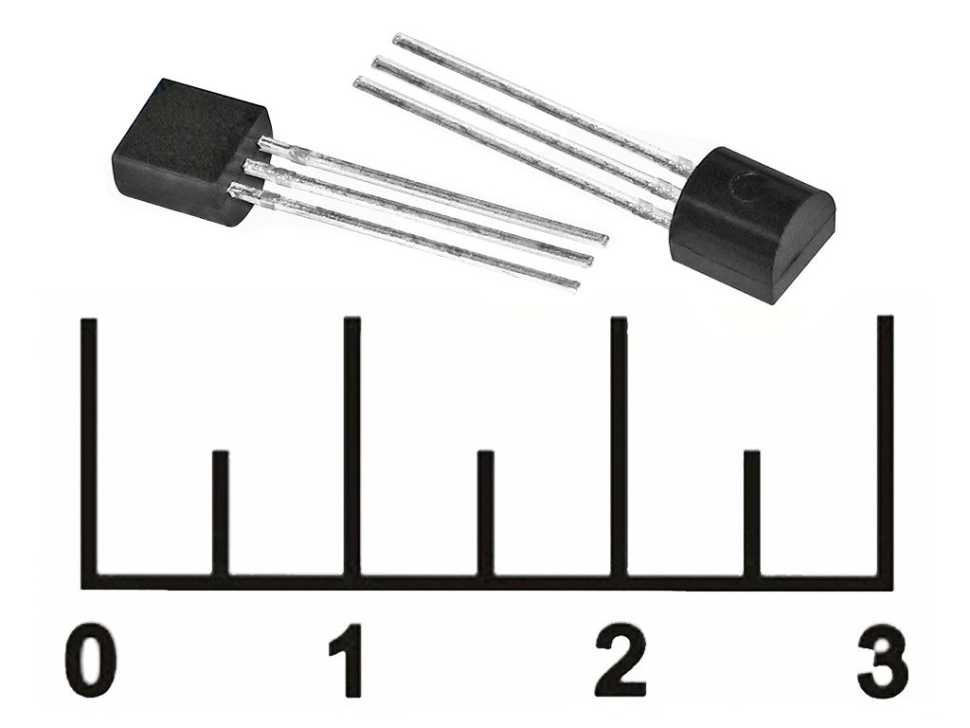

Транзистор КТ203 — усилительный, эпитаксиально-планарный, кремниевый, структуры p-n-p. Применяется в импульсных и усилительных устройствах. КТ203А, КТ203Б, КТ203В, 2Т203А, 2Т203Б, 2Т203В, 2Т203Г, 2Т203Д выпускаются в металлостеклянном, а КТ203АМ, КТ203БМ, КТ203ВМ в пластмассовом корпусе с гибкими выводами. В металлостеклянном варианте тип транзистора указывается на корпусе. Пластмассовый вариант маркируется цветным кодом на торце:

КТ203АМ тёмно-красный
КТ209БМ жёлтый
КТ209ВМ тёмно-зелёный

Боковая поверхность всех транзисторов имеет тёмно-красный окрас.


Весит транзистор КТ203 не более 0.5 г.

КТ203 цоколевка

Цоколевка КТ203 показана на рисунке.

Электрические параметры транзистора КТ203

• Коэффициент передачи тока (в режиме малого сигнала)
Uкб = 5 В, Iэ = 1 мА:
 Т = +25°C:
КТ203А, КТ203АМ, 2Т203А, не менее 9
2Т203Б 30 ÷ 90
2Т203В 15 ÷ 100
2Т203Г, не менее 40
2Т203Д 60 ÷ 200
КТ203Б, КТ203БМ 30 ÷ 150
КТ203В, КТ203ВМ 30 ÷ 200
 Т = +125°C:
КТ203А, КТ203АМ, 2Т203А, не менее 9
2Т203Б
30 ÷ 80
2Т203В 15 ÷ 200
2Т203Г, не менее 40
2Т203Д 60 ÷ 400
КТ203Б, КТ203БМ 30 ÷ 230
КТ203В, КТ203ВМ 30 ÷ 400
 Т = −60°C:
КТ203А, КТ203АМ, 2Т203А, не менее 7
2Т203Б 15 ÷ 90
КТ203В, 2Т203В, КТ203БМ 10 ÷ 100
2Т203Г, не менее 20
2Т203Д 30 ÷ 200
КТ203В, КТ203ВМ 15 ÷ 200
• Граничная частота коэффициента передачи тока в схеме с ОБ
при Uкб = 5 В, I
э
= 1 мА, не менее:
КТ203А, КТ203Б, КТ203В, 2Т203А, 2Т203Б,
2Т203В, КТ203АМ, КТ203БМ, КТ203ВМ
5 МГц
2Т203Г, 2Т203Д 10 МГц
• Напряжение насыщения К-Э, не более:
при Iк = 20 мА, Iб = 4 мА для КТ203Б, 2Т203Б, КТ203БМ 1 В
при Iк = 10 мА, Iб = 1 мА для 2Т203Г 0. 5 В
при Iк = 10 мА, Iб = 1 мА для 2Т203Д 0.35 В
при Iк = 20 мА, Iб = 4 мА для КТ203В, КТ203ВМ 0.5 В
• Ток коллектора (обратный), при Uкб = Uкб, max, не более:
Т = +25°C 1 мкА
Т = Тмакс 15 мкА
• Ток эмиттера (обратный), при Uэб = Uэб max, не более 1 мкА
• Входное сопротивление в режиме малого сигнала в схеме с общей базой
при Iэ = 1 мА, не более:
при Uкб = 50 В КТ203А, КТ203АМ, 2Т203А 300 Ом
при Uкб = 30 В КТ203Б, КТ203БМ, 2Т203Б 300 Ом
при Uкб = 15 В КТ203В, КТ203ВМ, 2Т203В 300 Ом
при Uкб = 5 В 2Т203Г, 2Т203Д 300 Ом
• Ёмкость коллекторного перехода при Uкб = 5 В, f = 10 МГц, не более
10 пФ

Предельные эксплуатационные характеристики транзисторов КТ203

• Напряжение К-Б (постоянное):
 при Т = −60. ..+75°C:
КТ203А, КТ203АМ, 2Т203А, 2Т203Г 60 В
КТ203Б, КТ203БМ, 2Т203Б 30 В
КТ203В, КТ203ВМ, 2Т203В, 2Т203Д 15 В
 при Т = +125°C:
КТ203А, КТ203АМ, 2Т203А, 2Т203Г 30 В
КТ203Б, КТ203БМ, 2Т203Б 15 В
КТ203В, КТ203ВМ, 2Т203В, 2Т203Д 10 В
• Напряжение К-Э (постоянное) при Rбэ ≤ 2 КОм:
 при Т = −60…+75°C:
КТ203А, КТ203АМ, 2Т203А, 2Т203Г 60 В
КТ203Б, КТ203БМ, 2Т203Б 30 В
КТ203В, КТ203ВМ, 2Т203В, 2Т203Д 15 В
 при Т = +125°C:
КТ203А, КТ203АМ, 2Т203А, 2Т203Г 30 В
КТ203Б, КТ203БМ, 2Т203Б 15 В
КТ203В, КТ203ВМ, 2Т203В, 2Т203Д 10 В
• Напряжение Э-Б (постоянное):
КТ203А, КТ203АМ, 2Т203А, 2Т203Г 30 В
КТ203Б, КТ203БМ, 2Т203Б 15 В
КТ203В, КТ203ВМ, 2Т203В, 2Т203Д 10 В
• Ток коллектора (постоянный) 10 мА
• Ток коллектора (импульсный) при tи ≤ 10 мкс, Q ≥ 10   50 мА
• Рассеиваемая мощность коллектора1) (постоянная):
T = −60. ..+75°C 150 мВт
T = +125°C 60 мВт
• Температура p-n перехода +150°C
• Рабочая температура (окружающей среды) −60…+125°C

1) При T > +75°C Pк, макс уменьшается линейно.



Транзистор КТ203 — DataSheet

Перейти к содержимому

Цоколевка транзистора КТ203



Параметры транзистора
Параметр Обозначение Маркировка Условия Значение Ед. изм.
Аналог КТ203А
ОС203, 2N327*2
КТ203Б 2N923, 2N328*2
КТ203В 2N2277, 2S307
Структура  — p-n-p мВт
Максимально допустимая постоянная рассеиваемая мощность коллектора PK max,P*K, τ max,P**K, и max КТ203А 75 ºС 150
КТ203Б 75 ºС 150
КТ203В 75 ºС 150
КТ203АМ 75 ºС 150
КТ203БМ 75 ºС 150
КТ203ВМ 75 ºС 150
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером fгр, f*h31б, f**h31э, f***max КТ203А ≥5* МГц
КТ203Б ≥5*
КТ203В ≥5*
КТ203АМ ≥5*
КТ203БМ ≥5*
КТ203ВМ ≥5*
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера UКБО проб.
U*КЭR проб., U**КЭО проб.
КТ203А 60 В
КТ203Б 30
КТ203В 15
КТ203АМ 60
КТ203БМ 30
КТ203ВМ 15
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора UЭБО проб.,  КТ203А 30 В
КТ203Б 15
КТ203В 10
КТ203АМ 30
КТ203БМ 15
КТ203ВМ 10
Максимально допустимый постоянный ток коллектора IK max, I*К , и max КТ203А 10(50*) мА
КТ203Б 10(50*)
КТ203В 10(50*)
КТ203АМ 10(50*)
КТ203БМ 10(50*)
КТ203ВМ 10(50*)
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера IКБО, I*КЭR, I**КЭO КТ203А 60 В ≤1 мкА
КТ203Б 30 В ≤1
КТ203В 15 В ≤1
КТ203АМ 60 В ≤1
КТ203БМ 30 В ≤1
КТ203ВМ 15 В ≤1
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером h21э,  h*21Э КТ203А  (5 В; 1 мА) ≥9
КТ203Б (5 В; 1 мА) 30…150
КТ203В (5 В; 1 мА) 30…200
КТ203АМ (5 В; 1 мА) ≥9
КТ203БМ (5 В; 1 мА) 30…150
КТ203ВМ (5 В; 1 мА) 30…200
Емкость коллекторного перехода cк,  с*12э КТ203А 5 В ≤10 пФ
КТ203Б 5 В ≤10
КТ203В 5 В ≤10
КТ203АМ 5 В ≤10
КТ203БМ 5 В ≤10
КТ203ВМ 5 В ≤10
Сопротивление насыщения между коллектором и эмиттером  rКЭ нас,  r*БЭ нас КТ203А Ом
КТ203Б ≤50
КТ203В ≤25
КТ203АМ
КТ203БМ ≤50
КТ203ВМ ≤25
Коэффициент шума транзистора Кш, r*b, Pвых КТ203А ≤300* Дб, Ом, Вт
КТ203Б ≤300*
КТ203В ≤300*
КТ203АМ ≤300*
КТ203БМ ≤300*
КТ203ВМ ≤300*
Постоянная времени цепи обратной связи на высокой частоте τк, t*рас,  t**выкл,  t***пк(нс) КТ203А пс
КТ203Б
КТ203В
КТ203АМ
КТ203БМ
КТ203ВМ

Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.

*2 — функциональная замена, тип корпуса аналогичен.

Цветовая и кодовая маркировка транзисторов



Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Транзистор 2Т203, КТ203, 2Т203Д | Радиодетали в приборах

Транзисторы

30.06.2019

Arazbor

Транзистор 2Т203, КТ203, 2Т203Д
Справочник содержания драгоценных металлов в радиодеталях основанный на справочных данных различных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.

Радиодетали могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ)

Содержание драгоценных металлов в транзисторе: 2Т203, КТ203, 2Т203Д

Золото: 0.0079
Серебро: 0
Платина: 0
МПГ: 0
По данным: Справочник по драгоценным металлам ПРИКАЗ №70

Транзистор, полупроводниковый триод — радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, способный от небольшого входного сигнала управлять значительным током в выходной цепи, что позволяет его использовать для усиления, генерирования, коммутации и преобразования электрических сигналов. В настоящее время транзистор является основой схемотехники подавляющего большинства электронных устройств и интегральных микросхем.

Типы транзисторов

Существует два основных типа транзисторов: биполярные и полевые.

1. Биполярные транзисторы. Они являются, вероятно, более распространенным типом (именно о них, например, шла речь в предыдущих разделах этой главы). В базу такого транзистора подается небольшой ток, а он, в свою очередь, управляет количеством тока, протекающего между коллектором и эмиттером.
2. Полевые транзисторы. Имеют три вывода, но они называются затвор (вместо базы у биполярного), сток (вместо коллектора) и исток (вместо эмиттера). Аналогично воздействие на затвор транзистора (но на этот раз не тока, а напряжения) управляет током между стоком и истоком. Полевые транзисторы также имеют разную полярность: они бывают N-канальные (аналог NPN-биполярного транзистора) и Р-канальные (аналог PNP).

Маркировка транзисторов СССР

Обозначение транзисторов до 1964 года
Первый элемент обозначения — буква П, означающая, что данная деталь и является, собственно, транзистором. Биполярные транзисторы в герметичном корпусе обозначались двумя буквами — МП, буква М означала модернизацию. Второй элемент обозначения — одно, двух или трехзначное число, которое определяет порядковый номер разработки и подкласс транзистора, по роду полупроводникового материала, значениям допустимой рассеиваемой мощности и граничной(или предельной) частоты.
От 1 до 99 — германиевые маломощные низкочастотные транзисторы.
От 101 до 199 — кремниевые маломощные низкочастотные транзисторы.
От 201 до 299 — германиевые мощные низкочастотные транзисторы.
От 301 до 399 — кремниевые мощные низкочастотные транзисторы.
От 401 до 499 — германиевые высокочастотные и СВЧ маломощные транзисторы.
От 501 до 599 — кремниевые высокочастотные и СВЧ маломощные транзисторы.
От 601 до 699 — германиевые высокочастотные и СВЧ мощные транзисторы.
От 701 до 799 — кремниевые высокочастотные и СВЧ мощные транзисторы.

Обозначение транзисторов после 1964 года

Первый символ необходим для обозначения типа используемого материала
Буква Г или цифра 1 — германий.
Буква К или цифра 2 — кремний.
Буква А или цифра 3 — арсенид галлия.

Второй символ обозначает тип транзистора
П — полевой транзистор
Т — биполярный транзистор

Третий символ необходим для обозначения мощности и граничной частоты
1 — транзисторы маломощные(до 0,3 ватт) низкочастотные(до 3 МГц).
2 — транзисторы маломощные(до 0,3 ватт) средней частоты(до 30 МГц).
3 — транзисторы маломощные(до 0,3 ватт) высокочастотные.
4 — транзисторы средней мощности(до 1,5 ватт), низкочастотные(до 3 МГц).
5 — транзисторы средней мощности(до 1,5 ватт),средней частоты(до 30 МГц).
6 — транзисторы средней мощности(до 1,5 ватт),высокочастотные и СВЧ.
7 — транзисторы мощные(свыше 1,5 ватт), низкочастотные(до 3 МГц).
8 — транзисторы мощные(свыше 1,5 ватт), средней частоты(до 30 МГц).
9 — транзисторы мощные(свыше 1,5 ватт), высокочастотные и СВЧ.

Четвертый и пятый элементы обозначения — определяют порядковый номер разработки.

Изменения в маркировке вступившие в силу в 1978 году. Изменения коснулись обозначения функциональных возможностей — третьего элемента.

Для биполярных транзисторов:
1 — транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой до 30 МГц.
2 — транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой до 300 МГц.
4 — транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой более 300 МГц.
7 — транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой до 30 МГц.
8 — транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой до 300 МГц.
9 — транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой свыше 300 МГц.
