Транзистор кт503 параметры маркировка: Транзистор КТ503: характеристики, маркировка, цоколевка, аналог

Маркировка кт503

Транзистор КТ — один из самых массовых отечественных транзисторов, был запущен в производство в году. Первоначально выпускался в пластиковом корпусе КТ Если расположить КТ маркировкой к себе выводами вниз, то левый вывод это эмиттер, центральный — коллектор, а правый — база. Цоколевка КТ в этом копусе такая же как и в КТ

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• КТ315 цоколевка, КТ315 параметры, КТ315 характеристики
• Транзистор кт503 характеристики маркировка
• Транзистор КТ503А
• Как узнать сколько знаков в тексте Word?
• Примеры нестандартных цветовых маркировок
• ТРАНЗИСТОРЫ. МАРКИРОВКА. 1 страница

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: [электроника для начинающих] Триггер на транзисторах! Принцип работы и сборка.

КТ315 цоколевка, КТ315 параметры, КТ315 характеристики

Кодовая маркировка транзисторов. Корпус КТ ТО Цоколевка распространенных биполярных и полевых транзисторов. Для отправки комментария вам необходимо авторизоваться. Кур разводить и то интересней. Нернст невозмутимо ответил: — Я развожу таких животных, которые находятся в термодинамическом равновесии с окружающей средой. Разводить теплокровных — это значит обогревать на свои деньги мировое пространство. Копирование материалов сайта возможно только с указанием ссылки на первоисточник — сайт meandr.

Обратная связь. Цветовая маркировка транзисторов. Примеры нестандартных цветовых маркировок. Добавить комментарий Отменить ответ Для отправки комментария вам необходимо авторизоваться.

Translation Русский English. Полезный совет С двусторонней фольгированной заготовки при выполнении одностороннего печатного монтажа целесообразно снять второй слой фольги с целью экономии травящего раствора. Для этого лезвием ножа отделяют угол фольги и с помощью пинцета или плоскогубцев снимают весь слой. Факт Автор третьего начала термодинамики Вальтер Нернст в часы досуга разводил карпов.

Однажды кто-то глубокомысленно заметил: — Странный выбор.

Транзистор кт503 характеристики маркировка

Отечественные транзисторы с корпусами малых размеров маркируются цветовой или кодовой маркировкой и лишь в редких случаях марка транзистора наносится полностью, как есть. При ремонте бытовой аппаратуры можно столкнуться с цветовой или кодовой маркировкой и для замены транзистора необходимо определить марку транзистора, сделать это можно и с помощью программы кодовой и цветовой маркировки транзисторов , сейчас мы рассмотрим как это сделать с помощью справочника. Для начала рассмотрим как выглядит цветовая маркировка транзисторов исполненых в корпусах КТ ТО Далее смотрим в таблицу ниже и находим строку которая соответствует кодово-цветовой маркеровке вашего транзистора.

Содержание драгоценных металлов в транзисторе КТ Золото: 0 . Маркировка транзисторов – Цветовая и кодовая маркировка транзисторов.

Транзистор КТ503А

Users browsing this forum: Google [Bot] and 1 guest. Схемы металлоискателей MD4U Сборка, настройка, обсуждение, теория и практика построения металлоискателей. Posted: Sat May 13, pm. Вы можете отключить эти сообщения. Posted: Sun May 14, am. Posted: Sun May 14, pm. Но, если она не имеет никакого значения, то и КТ вполне подойдёт.. Posted: Mon May 15, am.

Как узнать сколько знаков в тексте Word?

Кодовая маркировка транзисторов. Корпус КТ ТО Цоколевка распространенных биполярных и полевых транзисторов. Для отправки комментария вам необходимо авторизоваться.

Транзисторы кремниевые эпитаксиально-планарные n-p-n универсальные низкочастотные маломощные. Предназначены для работы в усилителях низкой частоты, операционных и дифференциальных усилителях, преобразователях, импульсных схемах.

Примеры нестандартных цветовых маркировок

Цоколевка транзистора КТЕ. Обозначение транзистора КТЕ на схемах. На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры порядкового номера на схеме. Условное графическое обозначение транзистора КТЕ обычно помещают в кружок, символизирующий его корпус. Эмиттер имеет стрелку, направленную от базы.

ТРАНЗИСТОРЫ. МАРКИРОВКА. 1 страница

Цветовая и кодовая маркировка транзисторов. Цветовая маркировка транзисторов осуществлюется двумя точками. Тип транзистора обозначается на боковой поверхности, а маркировка наносится на боковую поверхность транзистора рис. Кодовая маприковка наносится на боковую поверхность транзистора рис. Тип транзистора обозначается кодовым знаком см. Дата изготовления в соответствии с ГОСТ кодируется двумя буквами или буквой и цифрой см.

Транзистор КТ – кремниевый эпитаксиально-планарный низкочастотный , маломощный биполярный транзистор n-p-n структуры. Применяется в.

Занимаясь ремонтом и конструированием электроники, частенько приходится проверять транзистор на исправность. Рассмотрим методику проверки биполярных транзисторов обычным цифровым мультиметром, который есть практически у каждого начинающего радиолюбителя. Несмотря на то, что методика проверки биполярного транзистора достаточно проста, начинающие радиолюбители порой могут столкнуться с некоторыми трудностями.

Оглавление :: Поиск Техника безопасности :: Помощь. Транзисторы n-p-n, кремниевые, низкочастотные. Изготовлены по эпитаксиально-планарной технологии. Вашему вниманию подборка материалов:. П рактика проектирования электронных схем Искусство разработки устройств. Элементная база.

Загрузок: КТ кремниевый транзистор, n-p-n.

Полупроводниковые транзисторы делятся на биполярные и полевые. Первые гораздо более распространены в электронике. Поэтому начнем разбираться с работой биполярного транзистора именно с него. Условно биполярный транзистор можно нарисовать в виде пластины полупроводника с меняющимися областями разной проводимости, состоящие из двух p-n переходов. Причем крайние области пластины обладают проводимостью одного типа, а средняя область противоположного типа, каждая из областей имеет свой персональный вывод.

Ниже, в таблице представлено почти зарубежных аналогов отечественных цифровых и аналоговых микросхем. Диапазон выходного напряжения составляет от 3 до 40 В. С помощью LM очень удобено сделать стабилизатор, требуется добавить только пару наружных резисторов, обеспечивающих выходное напряжение.

Транзистор кт503

Транзистор КТ, КТ Справочник содержания драгоценных металлов в радиодеталях основанный на справочных данных различных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Золото: 0. Транзистор , полупроводниковый триод — радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, способный от небольшого входного сигнала управлять значительным током в выходной цепи, что позволяет его использовать для усиления, генерирования, коммутации и преобразования электрических сигналов. В настоящее время транзистор является основой схемотехники подавляющего большинства электронных устройств и интегральных микросхем. Биполярные транзисторы. Они являются, вероятно, более распространенным типом именно о них, например, шла речь в предыдущих разделах этой главы.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Биполярный транзистор КТ503
• Кт503 транзистор параметры цоколевка
• Транзистор КТ503
• Транзистор КТ502, КТ503
• Варианты загрузки Mac
• Транзистор КТ503Г
• Цветовая и кодовая маркировка транзисторов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Урок 308. Транзистор. Усилитель на транзисторе

Биполярный транзистор КТ503

Отечественные транзисторы с корпусами малых размеров маркируются цветовой или кодовой маркировкой и лишь в редких случаях марка транзистора наносится полностью, как есть. При ремонте бытовой аппаратуры можно столкнуться с цветовой или кодовой маркировкой и для замены транзистора необходимо определить марку транзистора, сделать это можно и с помощью программы кодовой и цветовой маркировки транзисторов , сейчас мы рассмотрим как это сделать с помощью справочника.

Для начала рассмотрим как выглядит цветовая маркировка транзисторов исполненых в корпусах КТ ТО Далее смотрим в таблицу ниже и находим строку которая соответствует кодово-цветовой маркеровке вашего транзистора. Обратите внимание, что среди марок транзисторов есть и тиристор КУ Разновидностей марок транзисторов исполненных в корпусе КТ немного больше чем предыдущих, следовательно, кодово цветовая маркировка транзисторов, то же будет обширнее.

Для начала разберем цветовую маркировку. Кроме марки данных транзисторов на корпусе указываются год и месяц выпуска транзистора. Маркируются транзисторы данных марок всего двумя точками. В данном обозначении месяц и год выпуска отсутствуют. Иногда транзисторы выпускались с нестандартной цветовой маркировкой, некоторые примеры приведены ниже:. Как видите марки транзисторов с кодовой маркировкой включают все марки с цветовой, но не наоборот. Связано это с тем, что кодовая появилась позже и к тому времени некоторые транзисторы уже не выпускались.

Маркировка на транзисторы может наносится как с годом и месяцем выпуска так и без них. Беседа первая. Корни и плоды радио Беседа вторая. Первое знакомство с радиоприемником Беседа третья. Радиопередача и радиоприем Беседа четвертая. Экскурсия в электротехнику Беседа пятая. О полупроводниках и полупроводниковых приборах Беседа шестая. Первый транзисторный приемник Беседа седьмая. Электронные лампы и их работа Беседа восьмая. Источники питания Беседа девятая. О микрофонах, звукоснимателях, динамических головках прямого излучения и громкоговорителях Беседа десятая.

Твоя мастерская Беседа одиннадцатая. Усилитель звуковой частоты Беседа двенадцатая. Приемник прямого усиления Беседа тринадцатая. Измерительная лаборатория Беседа четырнадцатая. От приемника прямого усиления к супергетеродину Беседа пятнадцатая. Стереофония Беседа шестнадцатая. Знакомство с автоматикой Беседа семнадцатая. Мультивибратор и его применение Беседа восемнадцатая. Электро- и цветомузыка Беседа девятнадцатая. Телеуправление моделями Беседа двадцатая.

Путь в радиоспорт Беседа двадцать первая. На страже Родины Беседа двадцать вторая. Радиоэлектроника служит человеку Беседа двадцать третья.

Для радиокружка и школы Приложения. Для дома, для семьи Изготовление самодельных деталей Как оборудовать рабочее место Краткие сведения о некоторых химических веществах, используемых в радиолюбительской практике Практические советы Радиопередатчики Сигнализация Простые измерительные приборы и пробники Справочники Сюрпризы электромагнитного поля Телефония Технологические приемы и процессы Технология Управляемые звуком Усилители НЧ Оркестр… Из радиодеталей Переговорные устройства Схемы новогодних гирлянд Цветомузыкальные приставки Электронные имитаторы звуков Электронная игротека Усилители звуковой частоты.

Таблица определения года выпуска транзистора по кодовой маркировке Таблица определения месяца выпуска транзистора по кодовой маркировке Кодово-цветовая маркировка транзисторов в корпусе КТ Разновидностей марок транзисторов исполненных в корпусе КТ немного больше чем предыдущих, следовательно, кодово цветовая маркировка транзисторов, то же будет обширнее. Некоторые примеры кодовой маркировки Нестандартная кодовая кодировка транзисторов. Рубрики: Справочники. Предыдущие записи: Формирователь псевдостереофонического сигнала.

Следующие записи: Генератор на частоту Гц. Последние статьи Схемы новогодних гирлянд Самостоятельный ремонт пульта ДУ Самодельная простая охранная сигнализация дома, или дачи Две простые схемы охранных устройств для квартиры Принцип работы транзистора Чем отличается переменный ток от постоянного Миниатюрный металлоискатель Таймер на 30 минут Лампа дневного света от батареи 12 Вольт Схема для автоматического включения освещения.

Кт503 транзистор параметры цоколевка

Сравнив статистику посещения сайта за два месяца ноябрь и декабрь года , в MediaTek выяснили, что число посетителей ресурса из России увеличилось в 10 раз, а из Украины? Таким образом, доля русскоговорящих разработчиков с аккаунтами на labs. Амбициозная цель компании MediaTek — сформировать сообщество разработчиков гаджетов из специалистов по всему миру и помочь им реализовать свои идеи в готовые прототипы. Уже сейчас для этого есть все возможности, от мини-сообществ, в которых можно посмотреть чужие проекты до прямых контактов с настоящими производителями электроники. Начать проектировать гаджеты может любой талантливый разработчик — порог входа очень низкий.

КТ Справочник по отечественным транзисторам. КТ (кремниевый транзистор, n-p-n). Прибор. Предельные параметры. Параметры при T = 25° .

Транзистор КТ503

Предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения. Прайс на ремонтные работы электроагрегатов кВт, включая запчасти. Тип электрооборудования, мощность. ТМЗ Виды работ:. Стоимость ремонтных работ включая запчасти в рублях без НДС. Капитальный ремонт ДВС без учета замены базовых деталей головки блока, блока цилиндров, коленвала, ТНВД, передней крышки, маховика, картера маховика, распред. Средний ремонт ДВС без замены поршневой группы. Установка новой соединительной муфты электроагрегата. Ремонт соединительной муфты с заменой 1-й полумуфты.

Транзистор КТ502, КТ503

Цены в магазинах. Для удобства работы с изданием приводятся прямой отечественный прибор — зарубежный аналог и обратный зарубежный прибор — отечественный аналог перечни приборов, построенные в алфавитно-цифровой последовательности. Для инженерно-технических работников, занимающихся разработкой, эксплуатацией и ремонтом радиоэлектронной аппаратуры. Содержание справочника: От издательства Зарубежные аналоги биполярных транзисторов Зарубежные аналоги кремниевых полевых транзисторов Зарубежные аналоги арсенидгаллиевых полевых транзисторов Рекомендуемые замены Изготовители Зарубежные изготовители Оригинальное название: Взаимозаменяемые транзисторы Жанр: Радиотехника, электроника Автор: Петухов В. Сохрани статью на своей странице и поделись с друзьями.

Продадим в субботу на Митино, Продам транзисторы металл : 2ТА

Варианты загрузки Mac

Смотрим здесь. Вход Регистрация. Вопросы Без ответов Теги Пользователи Задать вопрос. Сайт «Электронщики» — скорая помощь для радиолюбителей. Здесь вы можете задавать вопросы и получать на них ответы от других пользователей.

Транзистор КТ503Г

Паяльник лучше взять на 40 ватт с тонким жалом, чтобы не повредить дорожки. Аккуратно выпаиваем все транзисторы, оплеткой снимаем остатки припоя, промываем, проверили нет ли где казе короткого замыкания , ставим новые, запаяли, промыли, еще раз проверили на момент закоротки, лучше для этого использовать лупу. Правильно при настройке подключать эквивалент нагрузки, я подключал резистор проволочный 8 ом на 25 ватт. К выходу подключаем милливольтметр резистором R5 выставляем на выходе 0. Все подключения производить при выключенном питании усилителя. Теперь на очереди замена раскачки и выходных транзисторов, замена конденсаторов и думаю поменять резисторы на филлипс, благо у меня их куча. Поставил вчера раскачку и выходные импортные, рекомендую, качество сигнала стало еще лучше, заметно даже на слух. Зашунировал кондеры в питании кондерами 4,7 мкф.

КТ Справочник по отечественным транзисторам. КТ (кремниевый транзистор, n-p-n). Прибор. Предельные параметры. Параметры при T = 25° .

Цветовая и кодовая маркировка транзисторов

Транзисторы можно рассматривать как своего рода переключатели, такие же как и многие электронные компоненты, например, реле или вакуумные лампы. Транзисторы применяются в различных схемах, и редко какая схема обходится без них, даже сейчас, при широком использовании микросхем. Существует два основных вида биполярных транзисторов — n-p-n и p-n-p, они различаются по проводимости.

Транзистор КТ — кремниевый эпитаксиально-планарный низкочастотный, маломощный биполярный транзистор n-p-n структуры. Применяется в усилителях низкой частоты и генераторных схемах. Выпускается в пластмассовом корпусе с гибкими выводами. Маркируют этот транзистор одним из двух способов: 1. Кодовая маркировка в виде белого круга на передней части корпуса слева. Группу букву указывают справа.

Транзисторы кремниевые эпитаксиально-планарные n-p-n универсальные низкочастотные маломощные. Предназначены для работы в усилителях низкой частоты, операционных и дифференциальных усилителях, преобразователях, импульсных схемах.

Предлагаю бесплатную услугу. Подбор транзисторов с желаемым коэффициентом усиления. Подбор транзисторов с одинаковыми коэффициентом усиления. Выберите значение Информация, нарушающая авторские права Информация о товарах и услугах, не соответствующих законодательству Информация непристойного содержания Спам, вредоносные программы и вирусы в том числе ссылки Информация оскорбляющая честь и достоинство третьих лиц Другие нарушения правил размещения информации. Сообщение: Отправить сообщение. Меню Главная Товары и услуги О нас Контакты.

Приветствую Вас, дорогие друзья! Не так давно в этом сообществе создавал тему с просьбой помочь разобраться со схемой плавного розжига. Хотелось бы кратко напомнить, в чём заключалась проблема.

Транзистор биполярный | paseka24.

ru

Биполярные транзисторы. Транзисторы это аналоговые компоненты дискретных электронных цепей прежних поколений. Транзистор – трёхполюсный элемент, изготовленный лазерной нарезкой p-n-переходов в миниатюрном кристалле полупроводника (кремния). В просторечии транзисторы называют камнями, а усилители транзисторные – каменными. Классическое назначение биполярного транзистора (БТ) — передача электричества, например сигнала или потока мощности со входа на выход. А поскольку электродов три, то один электрод оказывается общим в большинстве комбинаций. Отсюда происходят различные схемы включения транзистора, простейшими из которых считают схемы с общим коллектором (ОК), общим эмиттером (ОЭ), общей базой (ОБ). В отличие от электронных ламп, управляемых напряжением по сетке, транзисторами управляют по базе. Но управление выполняют при помощи тока, а не напряжения. Т.е. состояние транзистора (проводит он электричество или нет) определяется направлением и величиной тока через базу. При использовании в цепях с дискретными сигналами, транзистор можно рассматривать как своего рода переключатель, такой же, как и многие электронные компоненты, например, вакуумные лампы или реле. Транзисторы применяют в различных отраслях, и редко какая схема обходится без них, даже сейчас, при широком использовании микросхем. Существует два основных вида проводимости биполярных транзисторов — n-p-n (обратной) и p-n-p (прямой). Два схожих по параметрам транзистора разных проводимостей называют комплементарной парой. Если в какой-нибудь схеме, например, в усилителе, заменить транзисторы одного вида на транзисторы другого вида со схожими параметрами (не забыв изменить при этом полярность питающих напряжений, электролитических конденсаторов и полупроводниковых диодов), то схема будет работать точно так же, за исключением СВЧ диапазона, поскольку n-p-n транзисторы являются более высокочастотными, чем p-n-p, и здесь возможно не удастся подобрать комплементарную пару. Чаще всего в схемах применяют транзисторы структуры n-p-n. Это связано с тем, что в схемах эмиттеры транзисторов соединены с отрицательным источником питания, соответственно и общий провод схемы так же будет соединён с отрицательным выводом источника питания, что является общепринятым стандартом. Транзисторы выпускают в различных корпусах, по разным технологиям, чаше трёхногими, иногда двуногими, когда третий вывод на корпусе. У высокочастотных транзисторов иногда есть четвёртый вывод, соединённый с металлическим корпусом – экраном. База — это управляющий вывод. Коллектор n-p-n транзистора в состоянии проводимости находится под положительным потенциалом. Эмиттер n-p-n транзистора при этом находится под отрицательным потенциалом.

Ниже приведено условное графическое обозначение биполярного n-p-n транзистора. Расположение выводов на корпусе для каждой модели транзистора приводится в справочниках. Например, вот так выглядит расположение выводов и цоколёвка транзистора серии КТ503:

Простейший транзисторный ключ. Изображённая на рисунке внизу схема позволяет управлять ярким светодиодом с рабочим током 20 мА. При этом ток, протекающий в цепи ключа, составляет примерно 0,4 мА. Если подавать напряжение питания на светодиод непосредственно через резистор R1, исключив из схемы транзистор, то светодиод от такого слабого тока (0,4 мА) либо вообще не будет светиться, либо будет еле-еле тлеть. Так что с помощью небольшого базового тока можно управлять значительным током коллектора. Поделив величину тока, протекающего через светодиод при замкнутом ключе (этот же самый ток протекает и через коллектор транзистора — Iк), на величину тока, протекающего через базу транзистора (Iб), получим примерное значение коэффициента передачи тока эмиттера:h31=Iк/Iб=20/0.4≈50. Величина коэффициента передачи тока эмиттера сильно отличается даже в пределах одной партии транзисторов, поэтому в справочниках приводится её примерное значение, и кроме того эта величина будет разной при различных значениях тока эмиттера и напряжениях база-коллектор. Согласно справочнику для транзистора КТ503А эта величина лежит в диапазоне 40. ..120 (при напряжении коллектор-эмиттер Uкэ=5В и токе эмиттера Iэ=10мА). Назначение резисторов в схеме транзисторного ключа следующее. Резистор R3 ограничивает ток в цепи транзистора, так как этот ток может изменяться при изменении температуры, напряжения питания или параметров нагрузки; резистор R2 — «притягивающий», при его отсутствии база транзистора будет висеть в воздухе и возможны случайные срабатывания ключа от различных наводок. Резистор R1 задаёт ток базы транзистора. Его величина рассчитывается следующим образом: R1=(Uпит-Uбэ)/Iб, где Uпит — напряжение источника питания, в данном случае 9 вольт; Iб — требуемый ток базы, в данном примере 0,4 мА; Uбэ — напряжения перехода база-эмиттер, эта величина берётся из справочника и она очень примерная и к тому же сильно зависит от тока базы, в данном случае для транзистора КТ503А эта величина составляет примерно 0,7 вольт. Подставив данные в формулу, получимR1=(Uпит-Uбэ)/Iб=(9-0,7)/(0,4*10-3)=20750Ом=20,75кОм. Установив в схему резистор R1 номиналом 20,75кОм и измерив напряжение база-эмиттер (Uбэ), подставляя полученное значение (Uбэ) в вышеприведённую формулу, получим более точное значение сопротивления резистора R1. Чем больше будет проведено таких итераций, тем точнее будет результат. Недостаток такого ключа — сильная зависимость величины тока нагрузки от изменения питающего напряжения, так как базовый ток зависит от напряжения питания схемы.

Эволюция транзисторов. Биполярные транзисторы в целом устарели, выполнив своё предназначение. Им на смену пришли более совершенные, экономичные и быстроходные, полевые транзисторы (ПТ), имеющие три электрода с другими названиями: сток-затвор-исток. В ПТ управление режимом проводимости между стоком и истоком выполняется электрическим полем в кристалле через потенциал затвора. Кроме того, широкое распространение получили сравнительно недавно придуманные гибридные IGBT-транзисторы, в которых удалось «поженить» БТ и ПТ. В гибридных транзисторах сохранены коллектор с эмиттером, но управление режимом выполняют по затвору. Такая задумка позволила сохранить достоинства как БТ, так и ПТ, получив совершенно уникальные характеристики. Сами транзисторы, виду огромных токов (десятки килоампер) и колоссальных допустимых напряжений (киловольты) превратились в модули и сборки, иногда достигающие гигантских размеров. Такое изобретение сделало реальностью сверхмощные универсальные быстроходные транзисторные источники питания (инверторы), в которых электричество преобразуется как угодно, для прямого применения в промышленном оборудовании.

                Евгений Бортник, Красноярск, Россия, март 2018

Тестер полевых транзисторов — измерение параметров транзисторов. Приставка для проверки транзисторов

Прежде чем рассматривать, как проверить исправность транзисторов, необходимо знать, как проверить исправность p-n перехода или как правильно проверить диоды. С этого мы и начнем…

Проверка полупроводниковых диодов

При проверке диодов аналоговыми амперметрами следует использовать нижние пределы измерения. При проверке исправного диода сопротивление в прямом направлении будет несколько сотен Ом, в обратном — бесконечно большое сопротивление. При неисправности диода стрелочный (аналоговый) амперметр покажет в обе стороны сопротивление, близкое к 0 (при пробое диода) или бесконечно большое сопротивление при обрыве цепи. Сопротивление переходов в прямом и обратном направлениях для германиевых и кремниевых диодов различно.

Проверка диодов с помощью цифровых мультиметров осуществляется в режиме их проверки. В этом случае, если диод исправен, на дисплее отображается напряжение на p-n переходе при измерении в прямом направлении или зазор при измерении в обратном направлении. Величина прямого напряжения на переходе для кремниевых диодов составляет 0,5…0,8 В, для германиевых — 0,2…0,4 В. При проверке диода цифровыми мультиметрами в режиме измерения сопротивления при проверке исправного диода обычно имеется разрыв как в прямом, так и в обратном направлении из-за того, что напряжения на выводах мультиметра недостаточно для размыкания перехода.

Проверка наиболее распространенных биполярных транзисторов аналогична проверке диодов. , так как саму структуру pnp или np-n транзистора можно представить в виде двух диодов (см. рисунок выше), с соединенными между собой катодными или анодными выводами, которые являются выходом базы транзистора. При проверке транзистора прямое напряжение на переходе исправного транзистора будет 0,45…0,9 В. Проще говоря, при проверке переходов база-эмиттер и база-коллектор омметром исправный транзистор в прямом направлении имеет низкое сопротивление и высокое сопротивление перехода в обратном направлении… Дополнительно следует проверить сопротивление (падение напряжения) между коллектором и эмиттером, которое для исправного транзистора должно быть очень большим, за исключением случаев, описанных ниже . Однако есть некоторые особенности при проверке транзисторов. Остановимся на них подробнее.

Одной из особенностей является то, что некоторые типы мощных транзисторов имеют встроенный снабберный диод, который включается между коллектором и эмиттером, и резистор около 50 Ом между базой и эмиттером. В первую очередь это характерно для строчных выходных транзисторов. Эти дополнительные элементы нарушают нормальный ландшафт тестирования. При проверке таких транзисторов необходимо сравнивать проверяемые параметры с такими же параметрами заведомо исправного транзистора того же типа. При проверке цифровым мультиметром транзисторов с резистором в цепи база-эмиттер напряжение на переходе база-эмиттер будет близко или равно 0 В.

Другими «необычными» транзисторами являются композитные транзисторы Дарлингтона. Внешне они выглядят как обычные, но в одном корпусе два транзистора, включенных по схеме, представленной на рис. 2. От обычных их отличает высокий коэффициент усиления — более 1000.

Проверка таких транзисторов не проводится отличаются, за исключением того, что прямое напряжение перехода база-эмиттер составляет 1,2…1,4 В. Следует отметить, что некоторые типы цифровых мультиметров в режиме проверки имеют напряжение на выводах менее 1,2 В, что не является достаточно открыть p-n переход, в этом случае прибор показывает разрыв.

Проверка однопереходных и программируемых однопереходных транзисторов

Однопереходный транзистор (ОПТ) отличается наличием участка с отрицательным сопротивлением на его ВАХ. Наличие такого участка свидетельствует о том, что такой полупроводниковый прибор можно использовать для генерации колебаний (ОПТ, туннельные диоды и т. п.).

Однопереходный транзистор применяется в генераторных и коммутационных схемах. Для начала давайте посмотрим, чем однопереходный транзистор отличается от программируемого однопереходного транзистора. Это не сложно:

• общим для них является трехслойная структура (как и любой транзистор) с 2 p-n переходами;
• однопереходный транзистор имеет выводы, называемые база 1 (B1), база 2 (B2), эмиттер. Он становится проводящим, когда напряжение на эмиттере превышает критическое напряжение переключения, и остается в этом состоянии до тех пор, пока ток эмиттера не упадет до определенного значения, называемого током выключения. Все это очень похоже на работу тиристора;
• Программируемый однопереходный транзистор имеет выводы, называемые анодом (A), катодом (K) и электродом затвора (RE). По принципу действия он ближе к тиристору. Переключение его происходит, когда напряжение на управляющем электроде превышает напряжение на аноде (примерно на 0,6 В — прямое напряжение p-n перехода). Таким образом, изменяя с помощью делителя напряжение на аноде, можно изменить напряжение включения такого прибора, т.е. «запрограммировать» его.

Для проверки исправности однопереходного и программируемого однопереходного транзистора измерьте сопротивление между выводами В1 и В2 или А и К с помощью омметра для проверки на пробой. Но наиболее точные результаты можно получить, собрав схему проверки однопереходных и программируемых однопереходных транзисторов (см. схему ниже — для ОПТ — рис. слева, для программируемых ОПТ — рис. справа).

Проверка цифровых транзисторов

Рис. 4 Упрощенная схема цифрового транзистора слева, справа тестовая схема. Стрелка означает «+» измерительного устройства

Другие необычные транзисторы — цифровые (транзисторы с внутренним смещением). На рис. 4 выше показана схема такого цифрового транзистора. Резисторы R1 и R2 одинаковые и могут быть как 10 кОм, 22 кОм или 47 кОм, так и смешанные.

Цифровой транзистор внешне ничем не отличается от обычного, но результаты его «прозвонки» могут поставить в тупик даже опытного мастера. Для многих они как были «непонятны», так и остались таковыми. В некоторых статьях можно встретить высказывание — «тестировать цифровые транзисторы сложно… Лучший вариант — заменить на заведомо исправный транзистор». Это, несомненно, самый надежный способ проверки. Попробуем разобраться, так ли это на самом деле. Разберемся, как правильно проверить цифровой транзистор и какие выводы сделать по результатам измерений.

Сначала обратимся к внутренней структуре транзистора, показанной на рис. 4, где для наглядности переходы база-эмиттер и база-коллектор показаны в виде двух встречно включенных диодов. Резисторы R1 и R2 могут быть как одного номинала, так и различаться и быть либо 10 кОм, либо 22 кОм, либо 47 кОм, либо иметь смешанные номиналы. Пусть сопротивление резистора R1 будет 10 кОм, а R2 — 22 кОм. Сопротивление открытого кремниевого перехода принимается равным 100 Ом. В частности, это значение показывает индикатор часового типа Ц4315 при измерении сопротивления на пределе х1.

В прямом направлении цепь база-коллектор рассматриваемого транзистора состоит из последовательно соединенных резистора R1 и сопротивления собственно перехода база-коллектор (VD1 на рис. 1). Сопротивлением перехода, так как оно значительно меньше сопротивления резистора R1, можно пренебречь, и это измерение даст значение, примерно равное значению сопротивления резистора R1, которое в нашем примере равно 10 кОм. В обратном направлении переход остается закрытым, и ток через этот резистор не течет. Стрелка автометра должна показывать «бесконечность».

Цепь база-эмиттер представляет собой смешанное соединение резисторов R1, R2 и сопротивления собственно перехода база-эмиттер (VD2 на рис. 4 слева). Резистор R2 включен параллельно этому переходу и практически не меняет своего сопротивления. Поэтому в прямом направлении при разомкнутом переходе амперметр снова покажет значение сопротивления, примерно равное значению сопротивления базового резистора R1. При смене полярности тестера переход база-эмиттер остается закрытым и ток течет через последовательно соединенные резисторы R1 и R2. При этом тестер покажет сумму этих сопротивлений. В нашем примере это будет примерно 32 кОм.

Как видите, в прямом направлении цифровой транзистор проверяется так же, как и обычный биполярный транзистор, с той лишь разницей, что стрелка прибора показывает значение сопротивления базового резистора. А по разнице измеренных сопротивлений в прямом и обратном направлениях можно определить величину сопротивления резистора R2.

Теперь займемся тестированием цепи эмиттер-коллектор. Эта схема состоит из двух встречно включенных диодов, и при любой полярности тестера его стрелка должна показывать «бесконечность». Однако это утверждение верно только для обычного кремниевого транзистора.

В этом случае за счет того, что переход база-эмиттер (VD2) зашунтирован резистором R2, становится возможным открытие перехода база-коллектор при соответствующей полярности измерительного прибора. Измеряемое при этом сопротивление транзисторов имеет некоторый разброс, но для предварительной оценки можно ориентироваться на значение примерно в 10 раз меньше сопротивления резистора R1. При смене полярности тестера сопротивление перехода база-коллектор должно быть бесконечно большим.

На рис. 4 справа резюмирует вышеизложенное, что удобно использовать в повседневной практике. Для прямого транзистора стрелка будет представлять «-» измерителя.

В качестве измерительного прибора необходимо использовать стрелочные (аналоговые) счетчики АВО с током отклонения головки около 50 мкА (20 кОм/В).

Следует отметить, что вышеизложенное несколько идеализировано, и на практике могут возникать ситуации, требующие логического осмысления результатов измерений. Особенно в тех случаях, когда цифровой транзистор оказывается бракованным.

Как проверить МОП-транзистор

Существует несколько различных способов проверки МОП-транзистора. Например, так:

• Проверьте сопротивление между затвор-исток (3-I) и затвор-сток (3-C). Оно должно быть бесконечно большим.
• Подключить ворота к источнику. В этом случае переход исток-сток (I-S) следует называть как диод (исключение составляют МОП-транзисторы, имеющие встроенную защиту от пробоя — стабилитрон с определенным напряжением открытия).

Наиболее распространенная и типичная неисправность полевых МОП-транзисторов — короткое замыкание между затвор-исток и затвор-сток.

Другой способ — использовать два омметра. Первый включается на измерение между истоком и стоком, второй — между истоком и затвором. Второй омметр должен иметь высокое входное сопротивление — около 20 МОм и напряжение на выводах не менее 5 В. При включении второго омметра в прямой полярности транзистор откроется (первый омметр покажет сопротивление, близкое к нулю ), при изменении полярности на противоположную транзистор закроется. Недостатком этого метода являются требования к напряжению на клеммах — второй омметр. Естественно, цифровые мультиметры для этих целей не подходят. Это ограничивает использование данного метода проверки.

Другой способ аналогичен второму. Сначала клеммы затвора и истока на короткое время соединяются вместе, чтобы снять заряд, присутствующий на затворе. Затем к клеммам исток-сток подключается омметр. Берут батарейку на 9 В и кратковременно подключают ее плюсом к затвору, а минусом к истоку. Транзистор откроется и останется открытым некоторое время после отключения аккумулятора из-за сохранения заряда. Большинство МОП-транзисторов включаются при напряжении затвор-исток около 2 В.

При тестировании полевых МОП-транзисторов будьте очень осторожны, чтобы не повредить транзистор статическим электричеством.

Как определить структуру и расположение выводов транзисторов, тип которых неизвестен

При определении структуры транзистора, тип которого неизвестен, следует пройти шесть вариантов — определить базовый вывод, а затем измерьте прямое напряжение на переходах. Прямое напряжение на переходе база-эмиттер всегда на несколько милливольт выше прямого напряжения на переходе база-коллектор (при использовании стрелочного мультиметра сопротивление перехода база-эмиттер в прямом направлении несколько выше сопротивления перехода база-коллектор сопротивление). Это связано с технологией изготовления транзисторов, и правило распространяется на обычные биполярные транзисторы, за исключением некоторых типов силовых транзисторов, которые имеют встроенный демпферный диод. Полярность щупа мультиметра, подключаемого при измерениях на переходах в прямом направлении к базе транзистора, укажет на тип транзистора: если это «+» — транзистор n-p-n структуры, если «-» — структуру p-n-p.

Простой гетеродинный индикатор резонанса.

С короткозамкнутой катушкой L2 ГИР позволяет определять резонансную частоту от 6 МГц

до 30 МГц. При подключенной катушке L2 диапазон измерения частоты составляет от 2,5 МГц до 10 МГц.

Резонансная частота определяется вращением ротора С1 и наблюдением на экране осциллографа

изменения сигнала.

Генератор сигналов высокой частоты.

Генератор сигналов высокой частоты предназначен для проверки и настройки различных высокочастотных устройств. Диапазон генерируемых частот 2..80 МГц разбит на пять поддиапазонов:

I — 2-5 МГц

II — 5-15 МГц

III — 15 — 30 МГц

IV — 30 — 45 МГц

В — 45 — 80 МГц

Максимальная амплитуда выходного сигнала на нагрузке 100 Ом составляет около 0,6 В. Генератор обеспечивает плавную регулировку амплитуды выходного сигнала, а также возможность

амплитудная и частотная модуляция выходного сигнала от внешнего источника. Генератор питается от внешнего источника постоянного напряжения 9…10 В.

Принципиальная схема генератора представлена ​​на рисунке. Он состоит из задающего генератора ВЧ, выполненного на транзисторе V3, и выходного усилителя на транзисторе V4. Генератор выполнен по индуктивной трехточечной схеме. Нужный поддиапазон выбирается переключателем S1, а генератор перестраивается переменным конденсатором С7. Со стока транзистора V3 ВЧ напряжение поступает на первый затвор

Полевой транзистор V4. В режиме ЧМ на второй затвор этого транзистора подается низкочастотное напряжение.

Частотная модуляция осуществляется с помощью варикапа ВИ, на который подается НЧ напряжение в ЧМ режиме. На выходе генератора напряжение ВЧ плавно регулируется резистором R7.

Генератор собран в корпусе из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм, размерами 130Х90Х48 мм. На передней панели генератора имеется

переключатели S1 и S2 типа П2К, резистор R7 типа ПТПЗ-12, конденсатор переменной емкости С7 типа КПЭ-2В от радиоприемника «Альпинист-405», в котором использованы обе секции.

Катушка L1 намотана на ферритовом магнитопроводе М1000НМ (К10Х6Х Х4, б) и содержит (7+20) витков провода ПЭЛШО 0,35. Катушки L2 и L3 намотаны на бобинах диаметром 8 и длиной 25 мм с карбонильными сердечниками диаметром 6 и длиной 10 мм. Катушка L2 состоит из 5+15 витков провода ПЭЛШО 0,35, L3 — из 3+8 витков. Катушки L4 и L5 бескаркасные

диаметром 9 мм намотаны проводом ПЭВ-2, 1,0. Катушка L4 содержит 2 + 4 витка, а L5 — 1 + 3 витка.

Наладка генератора начинается с проверки монтажа. Затем подается напряжение питания и с помощью ВЧ-вольтметра проверяется наличие генерации на всех поддиапазонах. Границы

диапазонов уточняют с помощью частотомера, а при необходимости подбирают конденсаторы С1-С4 (С6), подстраивают сердечники катушек L2, L3 и изменяют расстояние между витками катушек L4 и L5 .

Мультиметр-ВЧ-милливольтметр.

Теперь самым доступным и самым распространенным прибором радиолюбителя стал цифровой мультиметр серии М83х.

Прибор предназначен для общих измерений и поэтому не имеет специализированных функций. Между тем, если вы работаете с радиоприемным или передающим оборудованием, вам необходимо измерить

малых ВЧ-напряжений (гетеродин, выход каскада усилителя и т. д.), отрегулировать схему. Для этого мультиметр необходимо дополнить простой выносной измерительной головкой, содержащей

Детектор высокочастотный на германиевых диодах. Входная емкость ВЧ-головки менее 3 пФ, что позволяет подключать ее напрямую к гетеродину или каскаду. Можно использовать диоды Д9, ГД507 или Д18, диоды Д18 дали наибольшую чувствительность (12 мВ). ВЧ-головка собрана в экранированном корпусе, на котором имеются клеммы для подключения щупа или проводников к измеряемой цепи. Связь с мультиметром осуществляется экранированным телевизионным кабелем РК-75.

Измерение малых емкостей мультиметром

Многие радиолюбители используют в своих лабораториях мультиметры; некоторые из них также позволяют измерять емкость конденсаторов. Но как показывает практика, эти приборы не могут измерить емкость до 50 пФ, а до 100 пФ — большая погрешность. Для того, чтобы иметь возможность измерять малые емкости, предназначена эта насадка. Подключив приставку к мультиметру, нужно выставить на индикаторе значение 100пф, подстроив С2. Теперь при подключении конденсатора 5 пФ прибор будет показывать 105. Осталось только вычесть цифру 100

Поиск скрытой проводки

Относительно простой искатель, выполненный на трех транзисторах (рис. 1), поможет определить место скрытой электропроводки в стенах помещения. Мультивибратор собран на двух биполярных транзисторах (VT1, VT3), а электронный ключ на поле (VT2).

Принцип работы искателя основан на том, что вокруг электрического провода образуется электрическое поле и искатель его улавливает. Если кнопка выключателя SB1 нажата, но электрического поля в районе штыря антенны WA1 нет, или искатель находится далеко от сетевых проводов, транзистор VT2 открыт, мультивибратор не работает, светодиод HL1 выключен. Достаточно поднести антенный щуп, подключенный к цепи затвора поля

транзистор, к проводнику с током или просто к сетевому кабелю, транзистор VT2 закроется, шунтирование цепи базы транзистора VT3 прекратится и мультивибратор вступит в силу. Светодиод начнет мигать. Придвинув антенный щуп вплотную к стене, можно легко проследить через нее сетевые провода.

Также прибор позволяет найти место обрыва фазного провода. Для этого нужно подключить нагрузку, например настольную лампу, и подвигать антенный щуп прибора по проводке. В том месте, где светодиод перестает мигать, нужно искать неисправность.

Полевой транзистор может быть любой другой из указанных на схеме серий, а биполярный транзистор любой из серий КТ312, КТ315. Всего

резисторы — МЛТ-0,125, конденсаторы оксидные — К50-16 или другие малогабаритные, светодиод — любой из серии АЛ307, блок питания батарея «Крона» или аккумуляторная батарея напряжением 6. ..9 В, кнопочный переключатель СБ1 — КМ-1 или аналогичный. Некоторые части устройства смонтированы на плате (рис. 2), изготовленной из одностороннего фольгированного стеклотекстолита. Корпусом искателя может стать пластиковый корпус (рис. 3)

для хранения школьных счетных палочек. В его верхнем отсеке крепится плата, а в нижнем — аккумулятор. К боковой стенке верхнего отсека крепятся выключатель и светодиод, а к верхней стенке крепится антенный щуп. Представляет собой коническую

пластиковую крышку с металлическим стержнем с резьбой внутри. Стержень крепится к корпусу гайками, с внутренней стороны корпуса на шток надевается металлический язычок, который соединяется гибким проводником с резистором R1 на плате. Антенный щуп может быть разной конструкции, например, в виде петли из куска толстого (5 мм) высоковольтного провода, используемого в телевизоре. Длина

отрезок 80…100 мм, концы его пропускают через отверстия в верхнем отсеке корпуса и припаивают к соответствующей точке платы. Нужную частоту колебаний мультивибратора, а значит, частоту вспышек светодиода можно установить подбором резисторов RЗ, R5 или конденсаторов С1, С2. Для этого временно отключите выход источника от резисторов RЗ и R4.

левый транзистор и замкнуть контакты выключателя. Если при поиске обрыва фазного провода чувствительность прибора окажется избыточной, ее легко уменьшить, уменьшив длину антенного щупа или отсоединив проводник, соединяющий щуп с печатной платой. Искатель может быть собран по несколько иной схеме (рис. 4) с использованием биполярных транзисторов разной конструкции — на них выполнен генератор. Полевой транзистор (VT2) по-прежнему управляет работой генератора при попадании щупа антенны WA1 в электрическое поле сетевого провода.

Транзистор VT1 может быть серии

КТ209 (с индексами А-Е) или КТ361,

VT2 — любой из серии КП103, VT3 — любой из серии КТ315, КТ503, КТ3102. Резистор R1 может быть номиналом 150…560 Ом, R2 — 50 кОм.. .1,2 МОм, R3 и R4 с отклонением от номиналов, указанных на схеме, на ±15%, конденсатор С1 — емкостью 5…15 МОм. 20 мкФ. Печатная плата этого варианта искателя меньше (рис. 5), но конструкция практически такая же, как и в предыдущем варианте.

Любой из описанных искателей можно использовать для контроля работы системы зажигания автомобилей. Поднося антенный щуп искателя к высоковольтным проводам, по миганию светодиода определяют цепи, на которые не поступает высокое напряжение, или ищут неисправную свечу зажигания.

Радиожурнал, 1991, №8, стр.76

На рисунке показана не совсем обычная схема ГИР. Отличие заключается во внешнем контуре связи. Петля L1 изготовлена ​​из медной проволоки диаметром 1,8 мм, диаметр петли около 18 мм, длина ее выводов 50 мм. Шарнир вставляется в пазы, расположенные на торце корпуса. L2 намотан на стандартном ребристом корпусе и содержит 37 витков провода 0,6 мм с отводами от 15, 23, 29и 32 витка Диапазон от 5,5 до 60 МГц

Простой измеритель емкости

Измеритель емкости позволяет измерять емкость конденсаторов от 0,5 до 10000пФ.

Мультивибратор собран на логических элементах TTL D1.1 D1.2, частота которых зависит от сопротивления резистора, включенного между входом D1.1 и выходом D1.2. Для каждого предела измерения задается определенная частота с помощью S1, одна секция которого коммутирует резисторы R1-R4, а другая конденсаторы С1-С4.

Импульсы с выхода мультивибратора поступают на усилитель мощности D1.3 D1.4 и далее через реактивное сопротивление измеряемого конденсатора Сх на простой вольтметр переменного тока на микроамперметре Р1.

Показания прибора зависят от соотношения активного сопротивления корпуса прибора и R6, и реактивного сопротивления Сх. При этом Сх зависит от емкости (чем больше, тем меньше сопротивление).

Прибор калибруется на каждом пределе с помощью подстроечных резисторов R1-R4 путем измерения конденсаторов с известными емкостями. Чувствительность индикатора прибора можно установить подбором сопротивления резистора R6.

Литература RK2000-05

Генератор простых функций

В радиолюбительской лаборатории обязательным атрибутом должен быть функциональный генератор. Представляем вашему вниманию функциональный генератор, способный генерировать синусоидальные, прямоугольные, треугольные сигналы с высокой стабильностью и точностью. При желании выходной сигнал можно модулировать.

Диапазон частот разделен на четыре поддиапазона:

1,1–100 Гц,

2,100 Гц-20 кГц,

3,20 кГц-1 МГц,

4,150 кГц-2 МГц.

Точную частоту можно установить с помощью потенциометров P2 (грубая) и P3 (точная)

регуляторы и переключатели генератора функций:

P2 — грубая настройка частоты

P3 — точная настройка частоты

P1 — амплитуда сигнала (0 — 3 В с питанием 9 В)

SW1 — переключатель диапазонов

SW2 — синусоидальный / треугольный сигнал

SW3 — синусоидальный (треугольный) / прямоугольный

Для контроля частоты генератора сигнал может сниматься непосредственно с контакта 11.

Опции:

Синусоидальный сигнал:

Искажение: менее 1% (1 кГц)

Равномерность: +0,05 дБ 1 Гц — 100 кГц

Прямоугольная волна:

Амплитуда: 8 В (без нагрузки) при питании 9 В

Время нарастания: менее 50 нс (на 1 кГц)

Время спада: менее 30 нс (на 1 кГц)

2 Асимметрия : менее 5% (1 кГц)

Сигнал треугольника:

Амплитуда: 0–3 В при питании 9 В

Линейность: менее 1% (до 100 кГц)

Защита от перенапряжения

Соотношение емкостей С1 и составных С2 и С3 влияет на выходное напряжение. Мощности выпрямителя достаточно для параллельного включения 2-3х реле типа РП21 (24В)

Генератор 174х11

На рисунке изображен генератор на микросхеме К174ХА11, частота которого регулируется напряжением. При изменении емкости С1 от 560 до 4700пФ можно получить широкий частотный диапазон, при этом частота регулируется изменением сопротивления R4. Например, автор выяснил, что при С1 = 560пФ частоту генератора можно изменять с помощью R4 с 600Гц до 200кГц, а с С1 4700пФ с 200Гц до 60кГц.

Выходной сигнал снимается с вывода 3 микросхемы с выходным напряжением 12В, автор рекомендует подавать сигнал с выхода микросхемы через токоограничивающий резистор сопротивлением 300 Ом.

Измеритель индуктивности

Предлагаемое устройство позволяет измерять индуктивность катушек на трех диапазонах измерения — 30, 300 и 3000 мкГн с точностью не менее 2% от значения шкалы. На показания не влияет собственная емкость катушки и ее омическое сопротивление.

На элементах 2И-НЕ микросхемы ДДИ собран генератор прямоугольных импульсов, частота следования которых определяется емкостью конденсатора С1, С2 или С3 в зависимости от включенного предела измерения переключателем СА1. Эти импульсы через один из конденсаторов С4, С5 или С6 и диод VD2 подаются на измеряемую катушку Lx, которая подключена к выводам XS1 и XS2.

После прекращения очередного импульса во время паузы за счет накопленной энергии магнитного поля ток через катушку продолжает течь в том же направлении через диод VD3, его измерение осуществляется отдельным усилителем тока, собранным на транзисторах Т1, Т2 и стрелочном устройстве РА1. Конденсатор С7 сглаживает пульсации тока. Диод VD1 служит для эталона уровня импульсов, поступающих на катушку.

При настройке прибора необходимо использовать три эталонные катушки с индуктивностями 30, 300 и 3000 мкГн, которые поочередно подключаются вместо L1, а стрелку прибора устанавливают на максимальное деление шкалы с соответствующим переменный резистор R1, R2 или R3. В процессе работы измерителя достаточно откалибровать переменный резистор R4 на пределе измерения 300 мкГн, используя катушку L1 и включив переключатель SB1. Микросхема питается от любого источника напряжением 4,5 — 5 В.

Потребляемый ток каждой батареи составляет 6 мА. Усилитель тока для миллиамперметра можно не собирать, а параллельно конденсатору С7 подключить микроамперметр со шкалой 50 мкА и внутренним сопротивлением 2000 Ом. Индуктивность L1 может быть составной, но тогда отдельные катушки следует размещать взаимно перпендикулярно или как можно дальше друг от друга. Для удобства монтажа все соединительные провода снабжены вилками, а на платах установлены соответствующие розетки.

Простой индикатор радиоактивности

Гетеродинный индикатор резонанса

 Г. Гвоздицкий

Принципиальная схема предлагаемого ГИР представлена ​​на рис. 1. Его гетеродин выполнен на полевом транзисторе VT1, включенном по схеме с общим истоком. Резистор R5 ограничивает ток стока полевого транзистора. Дроссель L2 является элементом развязки гетеродина от источника питания по высокой частоте.

Диод VD1, подключенный к выводам затвора и истока транзистора, улучшает форму формируемого напряжения, приближая ее к синусоидальной. Без диода положительная полуволна тока стока будет искажаться из-за увеличения коэффициента усиления транзистора при увеличении напряжения на затворе, что неизбежно приводит к появлению четных гармоник в спектре гетеродина сигнал

Через конденсатор С5 напряжение радиочастоты подается на вход высокочастотного вольтметра-индикатора, состоящего из детектора, диоды VD2 и VD4 которого включены по схеме удвоения напряжения, что увеличивает чувствительность детектора и стабильность усилителя постоянного тока на транзисторе VT2 с микроамперметром РА1 в коллекторной мишени. Диод VD3 стабилизирует образцовое напряжение на диодах VD2, VD4. С помощью переменного резистора R3, совмещенного с переключателем питания SA1, установите стрелку микроамперметра РА1 в исходное положение на крайней правой отметке 9 шкалы.0003

Если на некоторых участках диапазона необходимо повысить точность шкалы, то параллельно катушке подключить слюдяной конденсатор постоянной емкости.

Вариант катушек, выполненных на каркасах из лабораторных пробирок для забора крови, показан на фото (рис. 2) и подбирается радиолюбителем для нужного диапазона

Индуктивность витковой катушки и емкость петлевой , с учетом добавочного конденсатора, можно рассчитать по формуле

LC = 25330 / f²

где C в пикофарадах, L в микрогенри, f в мегагерцах.

Определяя резонансную частоту исследуемого контура, катушку ГИР подносят к ней максимально близко и, медленно вращая рукоятку блока КПЕ, контролируют показания индикатора. Как только его стрелка отклонится влево, отметьте соответствующее положение рукоятки КПЕ. При дальнейшем вращении ручки настройки стрелка прибора возвращается в исходное положение. Отметка на шкале, где наблюдается максимум *провала* стрелки, будет точно соответствовать резонансной частоте исследуемого контура

В описываемом ГИР нет дополнительного стабилизатора питающего напряжения, поэтому при работе с ним рекомендуется использовать источник с таким же значением постоянного напряжения — оптимально сетевой блок питания со стабилизированным выходным напряжением.

Делать одну общую шкалу для всех диапазонов нецелесообразно из-за сложности такой работы. Кроме того, точность получаемой шкалы при разной плотности настройки нанесенных контуров усложнит использование прибора.

Катушки L1 пропитаны эпоксидным клеем или НН88. Их целесообразно наматывать на ВЧ диапазонах медным посеребренным проводом диаметром 1,0 мм.

Конструктивно каждая контурная катушка расположена на базе общего разъема СГ-3. Он вклеен в каркас катушки.

Упрощенная версия ГИР

Отличается от ГИР Г. Гвоздицкого тем, о чем уже писалось в статье — наличием среднего вывода сменной катушки L1, применен переменный конденсатор Тесла с твердым диэлектриком, отсутствует диод, образующий синусоидальный сигнал. Отсутствует выпрямитель-удвоитель напряжения ВЧ и ДКП, что снижает чувствительность прибора.

Из положительных моментов следует отметить наличие «растяжек» отключаемых конденсаторов С1, С2 и простейшего нониуса, совмещенного с двумя шкалами включения, которые можно градуировать карандашом, питание включается кнопкой только при время измерений, что экономит батарею.

Для питания счетчика Гейгера Б1 необходимо напряжение 400В, это напряжение вырабатывается источником на блокинг-генераторе на транзисторе VT1. Импульсы с повышающей обмотки Т1 выпрямляются выпрямителем на VD3C2. Напряжение на С2 поступает на В1, нагрузкой которого является резистор R3. При прохождении ионизирующей частицы через В1 в нем возникает короткий импульс тока. Этот импульс усиливается усилителем-формирователем импульсов на VT2VT3. В результате через F1-VD1 проходит более длинный и сильный импульс тока — светодиод мигает, а в капсюле F1 слышен щелчок.

Счетчик Гейгера можно заменить на любой аналогичный, F1 любой с электромагнитным или динамическим сопротивлением 50 Ом.

Т1 намотан на ферритовом кольце наружным диаметром 20 мм, первичная обмотка содержит 6+6 витков провода ПЭВ 0,2, вторичная — 2500 витков провода ПЭВ 0,06. Между обмотками необходимо проложить изоляционный материал из лакоткани. Вторичная обмотка наматывается первой, поверхность на ней, ровно, вторичная.

Измеритель емкости

Прибор имеет шесть поддиапазонов, верхние пределы для которых составляют 10пф, 100пф, 1000пф, 0,01мкф, 0,1мкф и 1мкф соответственно. Емкость считывается по линейной шкале микроамперметра.

Принцип работы прибора основан на измерении переменного тока, протекающего через исследуемый конденсатор. На операционном усилителе DA1 собран генератор прямоугольных импульсов. Частота повторения этих импульсов зависит от емкости одного из конденсаторов С1-С6 и положения подстроечного движка R5. В зависимости от поддиапазона она варьируется от 100 Гц до 200 кГц. Подстроечным резистором R1 задаем на выходе генератора симметричную форму волны (меандр).

Диоды D3-D6, подстроечные резисторы R7-R11 и микроамперметр PA1 образуют измеритель переменного тока. Чтобы погрешность измерения не превышала 10 % в первом поддиапазоне (емкость до 10 пФ), внутреннее сопротивление микроамперметра должно быть не более 3 кОм. На остальных поддиапазонах подстроечные резисторы R7-R11 включены параллельно PA1.

Необходимый поддиапазон измерения устанавливается переключателем SA1. Одной группой контактов он коммутирует частотозадающие конденсаторы С1-С6 в генераторе, другой — подстроечные резисторы в индикаторе. Для питания устройства необходим стабилизированный двухполярный источник на напряжение от 8 до 15В. Номиналы частотозадающих конденсаторов С1-С6 могут отличаться на 20%, но сами конденсаторы должны иметь достаточно высокую температурную и временную стабильность.

Устройство настраивается в следующей последовательности. Сначала на первом поддиапазоне достигаются симметричные колебания резистором R1. При этом движок резистора R5 должен находиться в среднем положении. Затем, подключив к выводам «Сх» эталонный конденсатор емкостью 10 пф, подстроечным резистором R5 (при использовании прибора на 100 мкА — по конечному делению шкалы) установить стрелку микроамперметра на деление, соответствующее емкости эталонного конденсатора.

Схема префикса

Приставка к частотомеру для определения частоты настройки петли и ее предварительной настройки. Приставка работоспособна в диапазоне 400кГц-30МГц.Т1 и Т2 могут быть КП307,БФ 245

LY2BOK

Сайт находится в тестовом режиме. Приносим свои извинения за возможные перерывы и неточности.
Просим вас писать нам о неточностях и проблемах через форму обратной связи.

Приставка для проверки транзисторов

V. Kalendo. Приставка для проверки транзисторов. Идея использования диодных мостов в измерительной технике, известная из публикаций в журнале, позволила автору статьи разработать простую приставку — своеобразный коммутационный блок для контроля параметров биполярных и полевых транзисторов практически всех типы. Приставка позволяет измерять статический коэффициент передачи тока биполярных транзисторов при фиксированных значениях тока базы (10, 30, 100, 300 мкА; 1, 3, 10, 30 мА), начального тока стока полевых транзисторов. эффектные транзисторы с p-n переходом или встроенным каналом; ток стока полевых транзисторов с индуцированным каналом при напряжении затвора, равном половине напряжения сток-исток; наклон характеристики полевых транзисторов с двумя затворами на каждый из них; наклон характеристики полевых транзисторов при использовании вывода подложки (корпус-подложка) в качестве второго затвора. Прибор выполнен на транзисторе КП302БМ и 10 диодах (4 х КД522А и 6 х КД212А).

Но, среди радиодеталей есть такие, которые проверить обычным мультиметром сложно, а иногда и невозможно. К ним относятся полевые транзисторы (типа MOSFET и J-FET ). Также обычный мультиметр не всегда имеет функцию измерения емкости конденсаторов, в том числе и электролитических. И даже если такая функция есть, то прибор, как правило, не измеряет еще один очень важный параметр электролитических конденсаторов — эквивалентное последовательное сопротивление (9 Ом). 0009 EPS или ESR ).

В последнее время стали доступными универсальные измерители R, C, L и ESR. Многие из них имеют возможность проверки практически всех распространенных радиодеталей.

Давайте узнаем, какими возможностями обладает такой тестер. На фото универсальный тестер R, C, L и ESR — MTester V2.07 (QS2015-T4). Он же тестер LCR T4. Я брал на Алиэкспресс. Не удивляйтесь, что аппарат без чехла, с ним он стоит гораздо дороже. вариант без кузова, но с кузовом.

Тестер радиодеталей собран на микроконтроллере Atmega328p. Также на плате SMD транзисторы с маркировкой J6 (биполярный S9014), M6 (S9015), интегральный стабилизатор 78L05, TL431 — прецизионный стабилизатор напряжения (регулируемый стабилитрон), SMD диоды 1N4148, кварц на 8,042 МГц. а «свободные» — планарные конденсаторы и резисторы.

Устройство питается от батареи 9В (размер 6F22). Однако, если такового нет под рукой, устройство можно запитать от стабилизированного блока питания.

На печатную плату тестера установлена ​​ZIF-панель. Рядом с ним указаны цифры 1,2,3,1,1,1,1. Дополнительные клеммы в верхнем ряду панели ZIF (те самые 1,1,1,1) дублируют клемму номер 1. Это сделано для облегчения установки разобранных деталей. Кстати, стоит отметить, что нижний ряд клемм дублирует клеммы 2 и 3. Для 2 есть 3 дополнительных клеммы, а для 3 уже 4. В этом можно убедиться, изучив расположение печатных проводников с другой стороны печатной платы.

Итак, каковы возможности этого тестера?

Измерение емкости и параметров электролитического конденсатора.

Советую также заглянуть на страницу, где рассказывается о типах полевых транзисторов и их обозначении на схеме. Это поможет вам понять, что вам показывает прибор.

Проверка биполярных транзисторов.

Возьмем наш KT817G в качестве подопытного кролика. Как видите, коэффициент усиления измерен для биполярных транзисторов hFE (он же h31e ) и напряжение смещения BE (открытие транзистора) Uf . .. Для кремниевых биполярных транзисторов напряжение смещения находится в пределах 0,6~0,7 вольт. У нашего КТ817Г оно составило 0,615 вольта (615мВ).

Композитные биполярные транзисторы тоже распознаются. Вот только в параметры на дисплее я бы не поверил. Ну, правда. Составной транзистор не может иметь коэффициент усиления hFE = 37. Для КТ973А минимальный hFE должен быть не менее 750.

Как оказалось структура для КТ973А (ПНП) ​​и КТ972А (НПН) определяет правильно. Но все остальное измеряет неправильно.

Стоит учесть, что если хотя бы один из переходов транзистора пробит, то тестер может определить его как диод.

Проверка диодов универсальным тестером.

Образец для испытаний представляет собой диод 1N4007.

Для диодов указано падение напряжения на p-n переходе в открытом состоянии Uf . В технической документации на диоды указывается как V F — Forward Voltage (иногда V FM ). Обратите внимание, что при разных прямых токах через диод значение этого параметра также меняется.

Для данного диода 1N4007 : В F = 677 мВ (0,677 В). Это нормальное значение для низкочастотного выпрямительного диода. Но у диодов Шоттки это значение ниже, поэтому их рекомендуют использовать в устройствах с низковольтным автономным питанием.

Кроме того, тестер также измеряет емкость p-n перехода. (С = 8 пФ).

Результат проверки диода КД106А. Как видите, емкость перехода во много раз больше, чем у диода 1N4007. Целых 184 пикофарад!

Если вместо диода установить светодиод и включить тест, то во время тестирования он будет весело моргать.

Для светодиодов тестер показывает емкость перехода и минимальное напряжение, при котором светодиод открывается и начинает излучать. Конкретно для этого красного светодиода оно составило Uf=1,84В.

Как оказалось, универсальный тестер справляется и с проверкой сдвоенных диодов, которые можно найти в компьютерных блоках питания, преобразователях напряжения автомобильных усилителей, всевозможных блоках питания.

Проверка двойного диода MBR20100CT .

Тестер показывает падение напряжения на каждом из диодов Uf=299мВ (в даташитах указано как В F ), а также цоколевку. Не забывайте, что сдвоенные диоды бывают как с общим анодом, так и с общим катодом.

Проверка резисторов.

Этот тестер отлично справляется с измерением сопротивления резисторов, в том числе переменных и подстроечных. Вот как устройство обнаруживает триммер типа 3296 на 1 кОм. На дисплее переменный или подстроечный резистор отображается как два резистора, что неудивительно.

Вы также можете проверить постоянные резисторы с сопротивлением до долей ома. Вот пример. Резистор 0,1 Ом (R10).

Измерение индуктивности катушек и дросселей.

На практике функция измерения индуктивности на катушках и дросселях. И если на крупногабаритных изделиях маркируются параметры, то на малогабаритных и SMD дросселях такой маркировки нет. Устройство поможет и в этом случае.

На дисплее отображается результат измерения параметров дросселя при 330 мкГн (0,33 миллиГенри).

Кроме индуктивности дросселя (0,3 мГн) тестером было определено его сопротивление постоянному току — 1 Ом (1,0 Ом).

Этот тестер без проблем проверяет маломощные симисторы. Например, я проверил их MCR22-8 .

А вот и более мощный тиристор BT151-800R в корпусе ТО-220 прибор проверить не удалось и выдало надпись «?Нет, неизвестная или поврежденная деталь» , что в широком смысле означает «Отсутствующая, неизвестная или поврежденная деталь».

Помимо прочего, универсальный тестер может измерять напряжение батарей и аккумуляторов.

Еще меня порадовало, что с помощью этого прибора можно проверять оптроны. Правда, проверять такие «составные» части можно только в несколько этапов, так как они состоят как минимум из двух изолированных друг от друга частей.

Позвольте мне показать вам пример. Вот внутренности оптопары TLP627.

Излучающий диод подключен к контактам 1 и 2. Подключим их к выводам устройства и посмотрим, что оно нам покажет.

Как видите, тестер определил, что к его выводам подключен диод и отобразил напряжение, при котором он начинает излучать Uf = 1,15В. Далее подключаем выводы оптопары к тестеру 3 и 4.

На этот раз тестер определил, что к нему подключен обычный диод. Ничего удивительного. Взгляните на внутреннюю структуру оптопары TLP627, и вы увидите, что к выводам эмиттера и коллектора фототранзистора подключен диод. Он шунтирует выводы транзистора и тестер «видит» только его.

Вот мы и проверили работоспособность оптопары TLP627. Аналогичным образом мне удалось проверить маломощное твердотельное реле типа К29.3КП17Р.

Сейчас я вам расскажу какие детали НЕ проверяет этот тестер.

Мощные тиристоры. При проверке тиристора BT151-800R прибор показал на дисплее биполярный транзистор с нулевыми значениями hFE и Uf. Еще один экземпляр тиристора был идентифицирован как неисправный. Возможно, это действительно так;

Стабилитроны… Определяется как диод. Вы не получите основных параметров стабилитрона, но сможете убедиться в целостности P-N перехода. Производитель заявил о правильном распознавании стабилитронов с напряжением стабилизации менее 4,5В.
При ремонте все же рекомендую не полагаться на показания прибора, а заменить стабилитрон на новый, так как бывает, что стабилитроны исправны, но напряжение стабилизации «гуляет»;

Любые микросхемы типа интегральных стабилизаторов 78L05, 79L05 и им подобных. Я думаю, что объяснения излишни;

Динисторы . Собственно, это и понятно, так как динистор открывается только при напряжении в несколько десятков вольт, например, 32В, как в распространенных ДБ3;

Суперконденсаторы устройство тоже не распознает. Видимо из-за долгого времени зарядки;

Варисторы определяются как конденсаторы;

Однонаправленные подавители определяются как диоды.

Универсальный тестер не останется без дела у любого радиолюбителя, а радиомеханикам сэкономит массу времени и денег.

Следует понимать, что при проверке неисправных полупроводниковых элементов прибор может неправильно определить тип элемента. Итак, биполярный транзистор с одним проколотым p-n переходом, его можно определить как диод. А вздувшийся электролитический конденсатор с огромной утечкой распознается как два встречно включенных диода. Это случилось. Думаю не надо объяснять, что это говорит о неадекватности радиодетали.

Но, стоит учитывать тот факт, что бывает и некорректное определение значений из-за плохого контакта контактов детали в ZIF-панели. Поэтому в некоторых случаях деталь необходимо переустановить в панель и проверить.

Как проверить igbt транзистор мультиметром без пайки. Как проверить биполярный транзистор. Проверка исправного транзистора

В технике и любительской практике часто применяют полевые транзисторы. Такие устройства отличаются от обычных биполярных транзисторов тем, что они управляют выходным сигналом управляющим электрическим полем. Особенно часто используются полевые транзисторы с изолированным затвором.

Английский термин для таких транзисторов — MOSFET, что означает «управляемый полем металлооксидно-полупроводниковый транзистор». В отечественной литературе эти устройства часто называют МОП или МОП-транзисторами. В зависимости от технологии изготовления такие транзисторы могут быть n- или p-канальными.

Транзистор n-канального типа состоит из кремниевой подложки с p-проводимостью, n-областей, полученных добавлением в подложку примесей, диэлектрика, изолирующего затвор от канала, расположенного между n-областями. Выводы (исток и сток) подключены к n-областям. Под действием источника питания ток может течь от истока к стоку через транзистор. Величина этого тока контролируется изолированным затвором устройства.

При работе с полевыми транзисторами необходимо учитывать их чувствительность к воздействию электрического поля. Поэтому хранить их нужно с закороченными фольгой выводами, а перед пайкой необходимо закорачивать провода проволокой. Полевые транзисторы необходимо паять с помощью паяльной станции, обеспечивающей защиту от статического электричества.

Прежде чем приступить к проверке исправности полевого транзистора, необходимо определить его цоколевку. Часто на импортные устройства наносятся этикетки, определяющие соответствующие выводы транзистора.

Буква G — это ворота устройства, буква S — исток, буква D — сток.

Если на устройстве нет распиновки, нужно посмотреть ее в документации к этому устройству.

Схема проверки полевого транзистора n-канального типа мультиметром

Перед проверкой исправности полевого транзистора необходимо иметь в виду, что в современных MOSFET радиодеталях между стоком и истоком установлен дополнительный диод . Этот элемент обычно присутствует на принципиальной схеме устройства. Его полярность зависит от типа транзистора.

Общие правила – начинать процедуру с определения работоспособности самого измерительного прибора. Убедившись в его исправности, переходят к дальнейшим измерениям.

Выводы:

1. Полевые транзисторы MOSFET широко применяются в технике и любительской практике.
2. Проверку работоспособности таких транзисторов можно проводить с помощью мультиметра по определенной методике.
3. Проверка p-канального полевого транзистора мультиметром осуществляется так же, как и n-канального транзистора, за исключением того, что следует поменять полярность проводов мультиметра.

Видео как проверить полевой транзистор

Как проверить транзистор?  (Или как прозвонить транзистор) Такой вопрос, к сожалению, рано или поздно возникает у всех. Транзистор может выйти из строя из-за перегрева при пайке или неправильной эксплуатации. Если вы подозреваете неисправность, есть два простых способа проверить транзистор.

Как проверить транзистор мультиметром (тестером)

Проверка транзистора мультиметром (тестером) (транзистор прозвонка ) делается следующим образом.
 Для лучшего понимания процесса на рисунке показан «диодный аналог» npn-транзистора. Те. транзистор как бы состоит из двух диодов. Тестер устанавливается на диодное кольцо и каждая пара контактов прозванивается в обе стороны. Всего шесть вариантов.

• База — Излучатель (BE)

• База-коллектор (BC) : соединение должно вести себя как диод и
  проводят ток только в одном направлении.
• Эмиттер-коллектор (EC) : соединение не должно проводить ток в любом направлении.

При прозвоне pnp транзистора будет смотреться и «диодный аналог», но с перевернутыми диодами. Соответственно направление протекания тока будет противоположным, но тоже только в одном направлении, а в случае «Эмиттер — Коллектор» — ни в каком направлении.

Соберите схему с транзистором, как показано на рисунке. В этой схеме транзистор работает как «ключ». Такую схему можно быстро собрать, например, на монтажной плате. Обратите внимание на резистор 10К, который включен в базу транзистора. Это очень важно, иначе при проверке транзистор «сгорит».

Если транзистор исправен, то при нажатии на кнопку светодиод должен загораться и гаснуть при отпускании.

Эта схема предназначена для тестирования транзисторов npn. Если нужно проверить транзистор pnp, в этой схеме нужно поменять местами контакты светодиода и наоборот подключить источник питания.

Таким образом, можно сказать, что проверить транзистор мультиметром проще и удобнее. Кроме того, существуют мультиметры с функцией проверки транзисторов. Они показывают ток базы, ток коллектора и даже коэффициент усиления транзистора.

И помните, никто не умирает так быстро и бесшумно, как транзистор.

Перед тем, как собрать какую-либо схему или приступить к ремонту электронного устройства, необходимо убедиться в исправности элементов, которые будут установлены в схеме. Даже если эти элементы новые, вы должны быть уверены в их работоспособности. Обязательной поверке подлежат такие распространенные элементы электронных схем, как транзисторы.

Для проверки всех параметров транзисторов есть сложные приборы. Но в некоторых случаях достаточно провести простую проверку и определить пригодность транзистора. Для такой проверки достаточно иметь мультиметр.

В технике применяются различные типы транзисторов — биполярные, полевые, составные, многоэмиттерные, фототранзисторы и им подобные. При этом будут рассмотрены самые распространенные и простые – биполярные транзисторы.

Такой транзистор имеет 2 р-n перехода. Его можно представить в виде пластины с чередующимися слоями с разным типом проводимости. Если в крайних областях полупроводникового прибора преобладает дырочная проводимость (p), а в средней — электронная проводимость (n), прибор называется p-n-p-транзистором. Если наоборот, то устройство называют транзистором типа n-p-n. У разных типов биполярных транзисторов меняется полярность подключаемых к нему в цепях источников питания.

Наличие двух переходов в транзисторе позволяет представить в упрощенном виде его эквивалентную схему как последовательное соединение двух диодов.

При этом для прибора p-n-p в схеме замещения соединены между собой катоды диодов, а для прибора n-p-n — аноды диодов.

В соответствии с этими схемами замещения биполярный транзистор проверяется на исправность мультиметром.

Порядок проверки устройства — следуйте инструкции

Процесс измерения состоит из следующих этапов:

• проверка работы измерительного прибора;
• определение типа транзистора;
• прямое измерение сопротивления эмиттерного и коллекторного переходов;
• измерение обратных сопротивлений эмиттерного и коллекторного переходов;
• оценка исправности транзистора.

Перед проверкой биполярного транзистора мультиметром необходимо убедиться в исправности измерительного прибора. Для этого сначала проверьте индикатор батареи мультиметра и при необходимости замените батарею. При проверке транзисторов будет важна полярность подключения. Следует отметить, что мультиметр имеет отрицательный полюс на клемме «COM» и положительный полюс на клемме «VΩmA». Для определенности желательно черный щуп подключить к клемме «СОМ», а красный к клемме «VΩmA».

Для того чтобы подключить щупы мультиметра правильной полярности к выводам транзистора, необходимо определить тип прибора и маркировку его выводов. Для этого необходимо обратиться к руководству или найти описание транзистора в Интернете.

На следующем этапе проверки рабочий переключатель мультиметра устанавливается в положение измерения сопротивления. Выбран предел измерения в «2k».

Перед проверкой pnp-транзистора мультиметром необходимо подключить минусовой щуп к базе прибора. Это позволит измерить прямое сопротивление переходов радиоэлемента типа p-n-p. Положительный щуп подключается по очереди к эмиттеру и коллектору. Если переходное сопротивление 500-1200 Ом, то эти переходы исправны.

При проверке обратных сопротивлений переходов положительный щуп подключается к базе транзистора, а отрицательный по очереди к эмиттеру и коллектору.

Если эти переходы исправны, то в обоих случаях фиксируется большое сопротивление.

Проверка npn-транзистора мультиметром происходит по той же методике, но полярность подключаемых щупов обратная. По результатам измерений определяют исправность транзистора:

1. если измеренные прямое и обратное переходные сопротивления большие, то это означает, что в устройстве имеется обрыв;
2. , если измеренные прямое и обратное переходные сопротивления малы, то это означает, что в приборе имеется пробой.

В обоих случаях неисправен транзистор.

Оценка усиления

Характеристики транзисторов обычно имеют большой разброс по величине. Иногда при сборке схемы требуется использовать транзисторы, имеющие близкий по величине коэффициент усиления по току. Мультиметр позволяет подобрать такие транзисторы. Для этого у него есть режим коммутации «hFE» и специальный разъем для соединения выводов транзисторов 2-х типов.

Подключив к разъему выводы транзистора соответствующего типа, можно увидеть на экране значение параметра h31.

выводы :

1. С помощью мультиметра можно определить исправность биполярных транзисторов.
2. Для проведения корректных измерений прямого и обратного сопротивления переходов транзистора необходимо знать тип транзистора и маркировку его выводов.
3. С помощью мультиметра можно подобрать транзисторы с нужным коэффициентом усиления.

Видео о том, как проверить транзистор мультиметром

Перед тем, как приступить к ремонту электронного устройства или сборке схемы, следует убедиться в исправности всех элементов, которые будут устанавливаться. Если используются новые детали, убедитесь в их работоспособности. Транзистор является одним из основных компонентов многих электрических схем, поэтому его следует озвучить в первую очередь. Как проверить транзистор мультиметром будет подробно рассказано в этой статье.

Основным компонентом любой электросхемы является транзистор, который под воздействием внешнего сигнала регулирует ток в электрической цепи. Транзисторы делятся на два типа: полевые и биполярные.

Биполярный транзистор имеет три вывода: база, эмиттер и коллектор. На базу подается небольшой ток, который вызывает изменение зоны сопротивления эмиттер-коллектор, что приводит к изменению протекающего тока. Ток течет в одном направлении, что определяется типом перехода и соответствует полярности подключения.

Этот тип транзистора оснащен двумя p-n переходами. Когда в крайней области прибора преобладает электронная проводимость (n), а в средней области преобладает дырочная (p), то транзистор называется n-p-n (обратная проводимость). Если наоборот, то прибор называется транзистором типа p-n-p (прямой проводимости).

Полевые транзисторы имеют характерные отличия от биполярных. Они оснащены двумя рабочими выходами — исток и сток и одним управляющим (затвор). В этом случае на затвор действует напряжение, а не ток, что характерно для биполярного типа. Между истоком и стоком проходит электрический ток с определенной интенсивностью, зависящей от сигнала. Этот сигнал формируется между затвором и истоком или затвором и стоком. Транзистор этого типа может быть с управлением p-n переходом или изолированным затвором. В первом случае рабочие выводы подключаются к полупроводниковой пластине, которая может быть p- или n-типа.

Основная особенность полевых транзисторов в том, что управление ими осуществляется не с помощью тока, а напряжения. Минимальное потребление электроэнергии позволяет использовать его в радиодеталях с малошумными и компактными источниками питания. Такие устройства могут иметь разную полярность.

Как проверить мультиметром транзистор

Многие современные тестеры оснащены специализированными разъемами, которые используются для проверки работоспособности радиодеталей, в том числе и транзисторов.

Для определения рабочего состояния полупроводникового прибора необходимо протестировать каждый его элемент. Биполярный транзистор имеет два p-n перехода в виде диодов (полупроводников), которые встречно соединены с базой. Значит, один полупроводник образован выводами коллектора и базы, а другой эмиттером и базой.

Используя транзистор для сборки печатной платы, нужно четко знать назначение каждого вывода. Неправильное размещение элемента может привести к перегоранию. С помощью тестера можно узнать назначение каждого вывода.

Важно! Эта процедура возможна только для рабочего транзистора.

Для этого прибор переводится в режим измерения сопротивления на максимальном пределе. Красный щуп должен коснуться левого контакта и измерить сопротивление на правом и среднем штырьках. Например, отображаются 1 и 817 Ом.

Затем красный щуп переместить на середину, и с помощью черного измерить сопротивление на правом и левом выводах. Здесь результат может быть: бесконечность и 806 Ом. Перенесите красный щуп на правый контакт и измерьте оставшуюся комбинацию. Здесь в обоих случаях на дисплее будет отображаться 1 Ом.

Делаем вывод по всем измерениям, база находится на правом выводе. Теперь для определения других выводов необходимо установить на базу черный щуп. На одном выходе появилось значение 817 Ом — это эмиттерный переход, на другом соответствует 806 Ом, коллекторный переход.

Важно! Сопротивление эмиттерного перехода всегда будет больше, чем коллекторного.

Как прозвонить транзистор мультиметром

Чтобы убедиться в исправности прибора, достаточно узнать прямое и обратное сопротивление его полупроводников. Для этого тестер переводится в режим измерения сопротивления и выставляется предел 2000. Далее следует прозвонить каждую пару контактов в обе стороны. Итак, выполняются шесть измерений:

• соединение база-коллектор должно проводить электрический ток в одном направлении;
• соединение база-эмиттер проводит электрический ток в одном направлении;
• соединение эмиттер-коллектор не проводит электрический ток в любом направлении.

Как прозвонить мультиметром транзисторы, проводимость которых p-n-p (стрелка эмиттерного перехода направлена ​​на базу)? Для этого необходимо черным щупом прикоснуться к базе, а красным поочередно коснуться эмиттерного и коллекторного переходов. Если они исправны, то на экране тестера будет отображаться прямое сопротивление 500-1200 Ом.

Для проверки обратного сопротивления красный щуп должен прикасаться к базе, а черный поочередно к выводам эмиттера и коллектора. Теперь устройство должно показывать высокое значение сопротивления на обоих переходах, отображая на экране «1». Итак, оба перехода исправны, а транзистор не поврежден.

Данная методика позволяет решить вопрос: как проверить транзистор мультиметром, не выпаивая его с платы. Это возможно благодаря тому, что переходы прибора не шунтированы низкоомными резисторами. Однако если при измерениях тестер покажет слишком малые значения прямого и обратного сопротивлений эмиттерного и коллекторного переходов, транзистор придется удалить из схемы.

Перед проверкой n-p-n транзистора мультиметром (стрелка эмиттерного перехода направлена ​​от базы) красный щуп тестера подключают к базе для определения прямого сопротивления. Работу прибора проверяют так же, как и транзистор с проводимостью p-n-p.

Пробой одного из переходов, где обнаружено большое значение прямого или обратного сопротивления, свидетельствует о неисправности транзистора. Если это значение равно 0, переход открыт и транзистор неисправен.

Этот метод подходит исключительно для биполярных транзисторов. Поэтому перед проверкой необходимо убедиться, что он не принадлежит составному или полевому устройству. Далее необходимо проверить сопротивление между эмиттером и коллектором. Коротких замыканий здесь быть не должно.

Если для сборки электрической цепи необходимо использовать транзистор с приблизительным коэффициентом усиления по величине, с помощью тестера можно определить необходимый элемент. Для этого тестер переводится в режим hFE. Транзистор подключается к соответствующему разъему для конкретного типа устройства, расположенного на устройстве. Значение параметра h31 должно отображаться на экране мультиметра.

Как проверить тиристор мультиметром? Он оснащен тремя p-n переходами, чем отличается от биполярного транзистора. Здесь структуры чередуются между собой на манер зебры. Основное отличие его от транзистора в том, что режим после поступления управляющего импульса остается неизменным. Тиристор будет оставаться открытым до тех пор, пока ток в нем не упадет до определенного значения, которое называется током удержания. Использование тиристора позволяет собирать более экономичные электрические схемы.

Мультиметр настроен на шкалу измерения сопротивления в диапазоне 2000 Ом. Для открытия тиристора к катоду присоединяют черный щуп, а к аноду — красный. Следует помнить, что тиристор может открываться при положительном и отрицательном импульсе. Поэтому в обоих случаях сопротивление прибора будет меньше 1. Тиристор остается открытым, если ток управляющего сигнала превышает порог удержания. Если ток меньше, то ключ закроется.

Как проверить IGBT-транзистор мультиметром

Биполярный транзистор с изолированным затвором (IGBT) — трехэлектродный силовой полупроводниковый прибор, в котором два транзистора одной структуры соединены по принципу каскадного включения: полевой и биполярный. Первый формирует канал управления, а второй канал питания.

Для проверки транзистора мультиметр необходимо перевести в режим проверки полупроводников. После этого щупами измерить сопротивление между эмиттером и затвором в прямом и обратном направлениях для обнаружения короткого замыкания.

Теперь подключите красный провод прибора к излучателю, а черным коснитесь на короткое время затвора. Затвор будет заряжаться отрицательным напряжением, что позволит транзистору оставаться закрытым.

Важно! Если транзистор снабжен встроенным встречно-параллельным диодом, который анодом соединен с эмиттером транзистора, а катодом с коллектором, то его необходимо прозвонить соответствующим образом.

Теперь нужно проверить работоспособность транзистора. Во-первых, стоит зарядить входную емкость затвора-эмиттера положительным напряжением. Для этого одновременно и кратковременно красным щупом прикоснитесь к затвору, а черным к излучателю. Теперь нужно проверить переход коллектор-эмиттер, подключив черный щуп к эмиттеру, а красный к коллектору. На экране мультиметра должно отобразиться небольшое падение напряжения в 0,5-1,5 В. Это значение должно оставаться стабильным в течение нескольких секунд. Это свидетельствует об отсутствии утечки входной емкости транзистора.

Полезный совет! Если напряжения мультиметра недостаточно для открытия IGBT-транзистора, то для заряда его входной емкости можно использовать источник постоянного напряжения 9-15 В.

Как проверить полевой транзистор мультиметром

Полевые транзисторы очень чувствительны к статическому электричеству, поэтому в первую очередь требуется заземление.

Прежде чем приступить к проверке полевого транзистора, следует определить его цоколевку. На импортированные устройства обычно наносятся метки, определяющие выходы устройства. Буква S обозначает исток устройства, буква D — сток, а буква G — затвор. Если распиновки нет, то необходимо пользоваться документацией к устройству.

При ремонте и сборке электроники часто приходится проверять транзистор на исправность.

Рассмотрим метод проверки биполярных транзисторов обычным цифровым мультиметром, который есть практически у каждого начинающего радиолюбителя.

Несмотря на то, что методика проверки биполярного транзистора достаточно проста, начинающие радиолюбители иногда могут столкнуться с некоторыми трудностями.

Особенности проверки биполярных транзисторов будут рассмотрены чуть позже, а пока рассмотрим простейшую технологию проверки обычным цифровым мультиметром.

Для начала нужно понять, что биполярный транзистор можно условно представить как два диода, так как он состоит из двух p-n переходов. А диод, как известно, не что иное, как обычный p-n переход.

Вот принципиальная схема биполярного транзистора, которая поможет понять принцип проверки. На p-n рисунке транзисторные переходы показаны как полупроводниковые диоды.

Устройство на биполярных транзисторах p-n-p конструкции с использованием диодов изображено следующим образом.

Как известно, биполярные транзисторы бывают двух типов проводимости: n-p-n и p-n-p . Этот факт необходимо учитывать при проверке. Поэтому покажем условный эквивалент транзистора n-p-n структуры, составленного из диодов. Эта цифра нужна нам для последующей проверки.

Структурный транзистор n-p-n в виде двух диодов.

Суть метода заключается в проверке целостности этих самых p-n переходов, которые условно показаны на рисунке как диоды. И, как известно, диод пропускает ток только в одном направлении.   Если подключить плюс ( + ) к выходу анода диода, а минус (-) к катоду, то p-n переход откроется, и диод начнет пропускать ток. Если сделать наоборот, подключите плюс (+ ) к катоду диода, а минус (-) к аноду, то p-n переход будет закрыт и диод не будет пропускать ток.

Если при проверке выяснится, что через p-n переход проходит ток в обоих направлениях, значит, он поврежден. Если p-n переход не пропускает ток ни в одном из направлений, то переход находится в «обрыве». Естественно, при пробое или обрыве хотя бы одного из p-n переходов транзистор работать не будет.

Обратите внимание, что условная схема диодов нужна только для более наглядного представления методики проверки транзистора. В реальности транзистор имеет более сложное устройство.

Функционал практически любого мультиметра поддерживает проверку диодов. На панели мультиметра режим проверки диодов отображается в виде условного изображения, которое выглядит так.

Думаю уже понятно, что мы будем тестировать транзистор с помощью этой функции.

Небольшое пояснение. Цифровой мультиметр имеет несколько разъемов для подключения измерительных щупов. Три или больше. При проверке транзистора отрицательный щуп ( черный ) подключают к гнезду COM (от английского слова common — «общий»), а положительный щуп ( красный ) к гнезду с буквой омега Ом , буквы V и, возможно, другие буквы. Все зависит от функциональности устройства.

Почему я так подробно рассказываю о том, как подключить щупы к мультиметру? Да потому, что щупы можно легко перепутать и подключить к черному щупу, который условно считается «минусовым», к гнезду, к которому нужно подключить красный, «плюсовой» щуп. В итоге это вызовет путаницу, и, как следствие, ошибки. Будь осторожен!

Теперь, когда изложена сухая теория, перейдем к практике.

Какой мультиметр будем использовать?

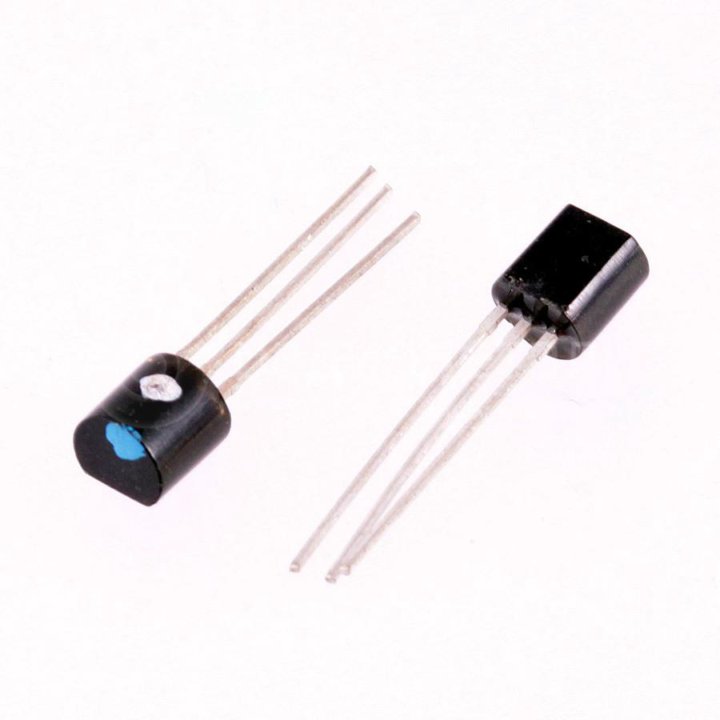

Сначала проверим кремниевый биполярный транзистор отечественного производства КТ503 . Он имеет структуру n-p-n . Вот его цоколь.

Для тех кто не знает что означает это непонятное слово цоколь поясняю. Цоколь – это расположение функциональных выводов на корпусе радиоэлемента. Для транзистора коллектор ( TO  или английский FROM ), эмиттер ( E  или английский E ), база ( B  или английский IN ).

Сначала подключить красный ( + ) щуп к базе транзистора КТ503, а черный (-) щуп к коллекторному выводу. Так что проверяем работу p-n перехода при прямом включении (т.е. когда переход проводит ток). На дисплее появится напряжение пробоя. В данном случае оно равно 687 милливольт (687 мВ).

Как видите, p-n переход между базой и эмиттером также проводит ток. На дисплее снова отображается напряжение пробоя, равное 691 мВ. Таким образом, мы проверили переходы БК и Б-Э при прямом подключении.

Чтобы убедиться в исправности p-n переходов транзистора КТ503, проверим их в так называемом обратном включении . В этом режиме p-n переход не проводит ток, и на дисплее не должно быть ничего, кроме «9».0009 1 «. Если на дисплее отображается « 1 «, это означает, что сопротивление перехода велико, и он не пропускает ток.

Для проверки p-n переходов БК и Б-Э в обратном включении изменим полярность подключения щупов к клеммам переходника Транзистор КТ503 Минусовой («черный») щуп подключаем к базе, а плюсовой («красный») сначала подключаем к коллекторному выходу. ..

… И далее, не отключая минусовой щуп от выход базы к эмиттеру

Как видно из фотографий, в обоих случаях блок “ ​​ 1 », что, как уже было сказано, свидетельствует о том, что p-n переход не пропускает ток. Итак, мы проверили переходы БК и БЭ в на обратное включение .

Если вы внимательно следили за презентацией, то заметили, что мы проводили тест транзисторов по ранее описанной методике. Как видите, транзистор КТ503 оказался исправным.

Пробой входа транзистора P-N.

Если какой-либо из переходов (БК или Б-Е) нарушен, то при проверке их на дисплее мультиметра обнаружится, что в обе стороны, как в прямом соединении, так и в обратном, они показывают напряжение пробоя pn соединения, но сопротивление. Это сопротивление либо равно нулю «0» (будет пищать зуммер), либо будет очень мало.

Транзистор с открытым P-N переходом.

В случае обрыва p-n переход не пропускает ток ни в прямом, ни в обратном направлении — в обоих случаях на дисплее будет отображаться « 1 «. При таком дефекте p-n переход как бы превращается в изолятор.

Проверка биполярных транзисторов p-n-p структуры проводится аналогично. Но при этом нужно менять полярность подключение измерительных щупов к выводам транзистора. Вспомним условное изображение транзистора p-n-p в виде двух диодов. Если забыли, то взгляните еще раз и увидите, что катоды диодов соединены между собой.

В качестве образца для наших опытов возьмем отечественный кремниевый транзистор КТ3107 p-n-p структуры. Вот его цоколь.

На картинках проверка транзистора будет выглядеть так. Проверить переход БК при прямом подключении.

Как видите, переход работает. Мультиметр показал напряжение пробоя перехода — 722 мВ.

Мы делаем то же самое для перехода BE.

Как видите, тоже работает. На дисплее отображается 724 мВ.

Теперь проверяем исправность переходов в обратном направлении — на наличие «пробоя» перехода.

Переход БК при включении реверса. ..

Переход БЭ при включении реверса.

В обоих случаях на дисплее отображается « 1 «. Транзистор рабочий.

Подведем итоги и напишем краткий алгоритм проверки транзистора цифровым мультиметром:

Определение цоколевки транзистора и его строения;

Проверка переходов БК и БЭ при прямом включении с помощью функции проверки диодов;

Проверка переходов Б-К и Б-Э в обратном включении (на наличие «пробая») с помощью функции проверки диодов;

При проверке необходимо помнить, что помимо обычных биполярных транзисторов существуют различные модификации этих полупроводниковых компонентов. К ним относятся составные транзисторы (транзисторы Дарлингтона), «цифровые» транзисторы, строчные транзисторы (так называемые «линейные драйверы») и т. д.

Все они имеют свои характеристики, такие как встроенные защитные диоды и резисторы. Наличие этих элементов в структуре транзистора иногда усложняет их проверку по данной методике. Поэтому перед проверкой неизвестного вам транзистора желательно ознакомиться с документацией на него (даташит). Я рассказал о том, как найти даташит на конкретный электронный компонент или микросхему.

Операционные системы

Микро полевой транзистор как проверить. Как прозвонить полевой транзистор

Опытные электрики и электронщики знают, что для полной проверки транзисторов существуют специальные щупы.

С помощью них можно не только проверить здоровье последнего, но и его усиление — х31е .

Необходимость пробника

Пробник действительно нужный прибор, но если нужно просто проверить транзистор на исправность вполне подойдет.

Транзисторное устройство

Прежде чем приступить к тесту, необходимо понять, что такое транзистор.

Имеет три вывода, которые образуют между собой диоды (полупроводники).

Каждый вывод имеет свое имя: коллектор, эмиттер и база. Первые два вывода pn переходы соединены в базе.

Один p-n переход между базой и коллектором образует один диод, второй p-n переход между базой и эмиттером образует второй диод.

Оба диода включены в цепь встречно через базу, и вся эта схема представляет собой транзистор.

Ищем базу, эмиттер и коллектор на транзисторе

Как найти коллектор

Чтобы сразу найти коллектор, нужно узнать какой мощности транзистор перед вами, а они бывают средней мощности, малой мощности и мощные.

Транзисторы средней мощности и мощные сильно нагреваются, поэтому от них необходимо отводить тепло.

Делается это с помощью специального радиатора охлаждения, а отвод тепла осуществляется через вывод коллектора, который у этих типов транзисторов расположен посередине и подключается непосредственно к корпусу.

Получается такая схема теплопередачи: выход коллектора — корпус — радиатор охлаждения.

Если коллектор определился, то и остальные выводы определить не составит труда.

Бывают случаи, которые значительно упрощают поиск, это когда устройство уже имеет необходимые обозначения, как показано ниже.

Производим необходимые замеры прямого и обратного сопротивления.

Однако все таки торчащие три ножки у транзистора могут ввести в ступор многих начинающих электронщиков.

Как найти базу, эмиттер и коллектор?

Без мультиметра или просто омметра не обойтись.

Итак, приступим к поиску. Сначала нам нужно найти базу.

Берем прибор и делаем необходимые замеры сопротивления на ножках транзистора.

Возьмите положительный щуп и подключите его к правой клемме. Поочередно минусовой щуп подводят к среднему, а затем к левому выводу.

Между правым и средним, например, мы показывали 1 (бесконечность), а между правым и левым 816 Ом.

Эти показания нам пока ничего не дают. Делаем замеры дальше.

Теперь движемся влево, плюсовой щуп подносим к средней клемме, а минусовым щупом последовательно касаемся левой и правой клеммы.

Снова посередине — справа показывает бесконечность (1), а посередине слева 807 Ом.

Это тоже ни о чем нам не говорит. Измеряем дальше.

Теперь двигаемся еще левее, плюсовой щуп подводим к крайнему левому выводу, а минусовой щуп последовательно к правому и среднему.

Если в обоих случаях сопротивление будет показывать бесконечность (1), то это означает, что основанием является левый вывод.

А вот где эмиттер и коллектор (средний и правый выводы) еще надо будет найти.

Теперь нужно измерить прямое сопротивление. Для этого теперь делаем все наоборот, минусовой щуп к базе (левой клемме), а плюсовой щуп поочередно подключаем к правой и средней клеммам.

Помните один важный момент, сопротивление p-n перехода база-эмиттер всегда больше сопротивления p-n перехода база-коллектор.

В результате измерений установлено, что сопротивление база (левый вывод) — правый вывод равно 816 Ом, а сопротивление базы — средний выход 807 Ом.

Итак, правый контакт — это эмиттер, а средний — коллектор.

Итак, поиск базы, эмиттера и коллектора завершен.

Как проверить транзистор на исправность

Для проверки транзистора мультиметром на исправность будет достаточно измерить обратное и прямое сопротивление двух полупроводников (диодов), что мы сейчас и сделаем.

Обычно в транзисторе есть две структуры перехода p-n-p и n-p-n .

P-n-p — это эмиттерный переход, определить это можно по стрелке, которая указывает на базу.

Стрелка, идущая от основания, указывает на то, что это переход n-p-n.

P-n-p переход можно разомкнуть при подаче на базу отрицательного напряжения.

Устанавливаем переключатель режимов работы мультиметра в положение измерения сопротивления на отметке « 200 ».

Черный отрицательный провод подключается к клемме базы, а красный положительный провод, в свою очередь, подключается к клеммам эмиттера и коллектора.

Тех. проверяем эмиттерный и коллекторный переходы на работоспособность.

Показания мультиметра от 0,5 перед 1. 2кОм вам скажут что диоды целые.

Теперь меняем местами контакты, подключаем плюсовой провод к базе, а минусовой провод подключаем по очереди к выводам эмиттера и коллектора.

Настройки мультиметра изменять не нужно.

Последнее показание должно быть намного больше предыдущего. Если все нормально, то на дисплее устройства вы увидите цифру «1».

Это говорит о том, что сопротивление очень велико, прибор не может отображать данные выше 2000 Ом, а диодные переходы целы.

Преимущество этого метода в том, что транзистор можно проверить прямо на приборе, не выпаивая его оттуда.

Хотя есть еще транзисторы, где в p-n переходы впаяны низкоомные резисторы, наличие которых может не позволить правильно измерить сопротивление, оно может быть маленьким, как на эмиттерном, так и на коллекторном переходе.

В этом случае выводы нужно будет припаять и снова произвести замеры.

Признаки неисправности транзистора

Как отмечалось выше, при измерении сопротивления прямого (черный минус на базе, плюс попеременно на коллекторе и эмиттере) и обратного (красный плюс на базе, черный минус попеременно на коллектор и эмиттер) не соответствуют указанным выше показателям, то транзистор вышел из строя.

Еще один признак неисправности — это когда сопротивление p-n переходов хотя бы в одном измерении равно или близко к нулю.

Это говорит о том, что диод пробит, а сам транзистор вышел из строя. Воспользовавшись приведенными выше рекомендациями, можно легко проверить транзистор мультиметром на исправность.

Как проверить транзистор? (Или как прозвонить транзистор) Такой вопрос, к сожалению, рано или поздно возникает у всех. Транзистор может быть поврежден перегревом при пайке или неправильной эксплуатации. При подозрении на неисправность есть два простых способа проверить транзистор.

Как проверить транзистор мультиметром (тестером)

Проверка транзистора мультиметром (тестером) ( прозвонка транзистора ) производится следующим образом.
Для лучшего понимания процесса на рисунке показан «диодный аналог» npn-транзистора. Те. Транзистор состоит из двух диодов. Тестер устанавливается на прозвонку диодов и прозванивается каждая пара контактов в обе стороны. Всего есть шесть вариантов.

• База — Излучатель (BE)

• База — Коллектор (BC) : соединение должно вести себя как диод и
  проводить ток только в одном направлении.
• Эмиттер-коллектор (EC) : соединение не должно проводить ток в любом направлении.

Когда прозвонит pnp-транзистор, «диодный аналог» будет выглядеть так же, но с перевернутыми диодами. Соответственно, направление тока будет обратным, но тоже только в одном направлении, а в случае «Эмиттер — Коллектор» — ни в каком направлении.

Соберите схему с транзистором, как показано на рисунке. В этой схеме транзистор действует как «переключатель». Такую схему можно быстро собрать на печатной плате, например. Обратите внимание на резистор 10К, который включен в базу транзистора. Это очень важно, иначе при проверке транзистор «сгорит».

Если транзистор исправен, то при нажатии кнопки светодиод должен загореться, а при отпускании — погаснуть.

Эта схема предназначена для тестирования транзисторов npn. Если нужно проверить pnp-транзистор, в этой схеме нужно поменять местами контакты светодиода и подключить встречный источник питания.

Таким образом, можно сказать, что проверка транзистора мультиметром более проста и удобна. Кроме того, существуют мультиметры с функцией проверки транзисторов. Они показывают ток базы, ток коллектора и даже коэффициент усиления транзистора.

И помните, никто не умирает так быстро и бесшумно, как транзистор.

Радиолюбители знают, что часто приходится тратить много времени на устранение неисправностей электронных схем по разным причинам. Если схема собирается самостоятельно, то завершающим этапом работы будет проверка ее работоспособности. И начать нужно с подбора заведомо исправных электронных компонентов. В радиолюбительских конструкциях широко используются полупроводниковые приборы. Проверка транзистора, как прозвонить транзистор мультиметром — это важные вопросы.

Типы транзисторов

Разновидностей этого типа полупроводниковых приборов с развитием электроники появляется все больше и больше. Появление каждой новой группы обусловлено повышенными требованиями к работе электронных устройств и их техническим характеристикам.

Биполярные устройства

Биполярные полупроводниковые транзисторы являются наиболее распространенными элементами электронных схем. Даже если рассматривать конструкции различных крупных микросхем, можно увидеть огромное количество представителей полупроводников этого типа.

Определение «биполярные» произошло от типов носителей электрического тока, которые в них присутствуют. Этот ток определяется движением отрицательных и положительных зарядов в полупроводниковом теле.

Каждая область трехслойной конструкции имеет свой металлический вывод, через который устройство подключается к другим элементам электронной схемы. Эти выводы имеют свои названия: эмиттер, база, коллектор. Эмиттер и коллектор — внешние области . Внутренняя часть является основанием.

Биполярные транзисторы образуют две группы в зависимости от типа полупроводника. Их обозначают «p — n — p» и «n — p — n». Области контакта между полупроводниками различных типов называются «p — n» переходами.

Самая тонкая область основания. Его толщина определяет частотные свойства устройства, то есть максимальную частоту радиосигнала, при которой транзистор может работать как усилительный элемент. Площадь коллектора имеет максимальную площадь, так как при больших токах необходимо отводить избыточную тепловую энергию с помощью внешнего радиатора для предотвращения перегрева устройства.

На схемах выход излучателя указан стрелкой. , который определяет направление основного тока через устройство. Основной ток проходит в участке коллектор-эмиттер (или эмиттер-коллектор, в зависимости от направления стрелки). Но это происходит только в случае протекания управляющего тока в базовой цепи. Отношение этих токов определяет усилительные свойства транзистора. Таким образом, биполярный транзистор является токовым устройством.

Полевые транзисторы

Транзисторы этого типа существенно отличаются от биполярных устройств. Если последние являются устройствами, управляемыми слабым базовым током определенной полярности, то полевые устройства для протекания тока через полупроводник требуют наличия управляющего напряжения (электрического поля).

Названия электродов: затвор, исток, сток. А напряжение, открывающее канал типа «n» или «p», подается на область затвора и определяет силу тока при правильной его полярности. Эти устройства также называются однополярными .

Проверка мультиметром

Транзисторы являются активными элементами электронной схемы. Их исправность определяет его правильную работу. Как проверить транзистор тестером — этот вопрос важен. При знании принципов его работы эта задача не представляет сложности.

Биполярные устройства

Их схема может быть упрощена в виде двух полупроводниковых диодов, соединенных навстречу друг другу. Для приборов «p-n-p» проводимости катоды будут соединены, а для конструкций «n-p-n» аноды диодов будут иметь общую точку. В любом случае точкой соединения будет вывод базового электрода, а два других вывода соответственно эмиттера и коллектора.

Для структуры «p-n-p» на схеме стрелка эмиттера направлена ​​на базовый вывод. Соответственно, для проводимости «n — p — n» стрелка эмиттера изменит свое направление на противоположное. Для определения состояния полупроводникового транзистора большое значение имеет информация о его типе и, соответственно, маркировка его электродов. Эту информацию можно найти в многочисленных справочниках или из общения на тематических форумах.

Для биполярных приборов «p-n-p» проводимости открытое состояние будет соответствовать подключению «минусового» (черного) щупа тестера к выводу базы. «Положительный» (красный) наконечник подключается по очереди к коллектору и эмиттеру. Это будет прямое включение «p — n» переходов.

При этом сопротивление каждого будет в пределах (600−1200) Ом. Конкретное значение зависит от производителя электронных компонентов. Сопротивление коллекторного перехода будет немного меньше, чем эмиттерного перехода.

Поскольку биполярный транзистор представлен в виде встречного соединения двух полупроводниковых диодов с односторонней проводимостью, то при смене полярности щупов измерителя сопротивления «p-n» переходы у нормально работающих транзисторов в идеале будут стремиться к бесконечности.

Такая же картина должна наблюдаться при измерении сопротивления между выводами эмиттера и коллектора. Причем эта большая величина не зависит от смены полярности измерительных щупов. Все это относится к исправным транзисторам.

Процесс проверки исправности (или неисправности) биполярного полупроводникового элемента с помощью мультиметра заключается в следующем:

• определение типа прибора и схемы его выводов;
• проверка сопротивления его «p — n» переходов в прямом направлении;
• изменение полярности щупов и определение сопротивления переходов при таком подключении;
• проверка сопротивления «коллектор-эмиттер» в обоих направлениях.

Определение исправности приборов «n — p — n» конструкции отличается только тем, что для непосредственного включения переходов необходимо подключить красный «плюсовой» провод мультиметра к клемме базы, а попеременно подключите черный (минусовой) провод к клеммам эмиттера и коллектора. Картинка со значениями сопротивления для этой проводимости должна повториться.

Признаки неисправности биполярных транзисторов включают следующее:

• «Целесообразность» p-n переходов показывает слишком низкие значения сопротивления;
• Переход «p — n» не «кольцевой» в обе стороны.

В первом случае речь может идти об электрическом пробое перехода, а то и коротком замыкании.

Второй случай свидетельствует о внутреннем разрыве в конструкции устройства.

В обоих случаях этот экземпляр нельзя использовать для работы в схеме.

Полевые транзисторы

Для проверки работоспособности этого элемента воспользуемся тем же мультиметром, что и для биполярного прибора. Необходимо помнить, что полевые работники могут быть n-канальными и p-канальными.

Для проверки элемента первого типа необходимо сделать следующее:

Для определения сопротивления замкнутого прибора с n-каналом красный провод прикасается к выводу «исток», а черный провод «дренажный».

Полевое устройство открывается при подаче положительного потенциала (красный провод) на его «затвор».

Для проверки открытого состояния транзистора повторно измеряют сопротивление участка «сток — исток» (черный провод — сток, красный — исток). Сопротивление приоткрытого n-канала несколько уменьшается по сравнению с первым измерением.

Замыкание прибора достигается подачей отрицательного потенциала на его «затвор» (черный провод мультиметра). После этого сопротивление участка «сток — исток» вернется к исходному значению.

При проверке p-канального прибора повторить все предыдущие действия, изменив полярность щупов тестера.

Перед испытанием полевых устройств необходимо принять меры по защите от воздействия статических зарядов, которые могут внести значительные трудности в процесс проверки, а то и вовсе вывести из строя тестируемое изделие. К таким проверенным мерам относится простое прикосновение рукой к батарее центрального отопления. Специалисты используют браслет с антистатическими свойствами.

При проверке мощных транзисторов этого типа часто удается определить наличие сопротивления при полностью закрытом полупроводниковом канале. Это означает, что между «истоком» и «стоком» подключен защитный диод, встроенный в корпус устройства. Проверить это помогает смена полярности выводов тестера.

Проверка устройств в схеме

Как проверить транзистор мультиметром без пайки, как проверить полевой транзистор — эти вопросы возникают довольно часто у радиолюбителей. Удаление полупроводникового устройства из цепи требует большой осторожности и опыта. Необходимо иметь в своем арсенале низковольтный паяльник с тонким жалом, браслет, защищающий от статических разрядов. Проводники печатной платы в процессе эксплуатации могут перегреться, а то и вовсе случайно замкнуться друг на друга.

Хотя при наличии опыта такой работы — задача вполне решаемая. Конечно, необходимо уметь читать электрические схемы и представлять себе работу каждого из ее компонентов.

Оценка работоспособности биполярных транзисторов малой и средней мощности мало чем отличается от проверки этих элементов «на столе», когда все выводы прибора находятся в доступном для проверки положении.

Сложнее проверить непосредственно в схеме мощных устройств, используемых в цепях выходных каскадов усилителей, импульсных блоков питания. Эти схемы содержат элементы, защищающие транзисторы от выхода последних на максимально допустимые режимы. При проверке состояний «p — n» переходов в этих случаях можно получить совершенно неверные результаты. Как выход — пайка вывода базы.

Проверка полевых устройств может дать результат, далекий от реального положения дел. Причина — наличие в схемах большого количества элементов для коррекции работы транзисторов, в том числе и низкоомных дросселей.

Существует еще большое количество различных типов транзисторов, для оценки состояния которых приходится использовать различные специальные щупы. Но это тема для отдельной статьи.

Часто при ремонте различной электронной техники возникает подозрение на неисправность биполярных или полевых (Mosfet) транзисторов. Помимо специализированных приборов и щупов для проверки транзисторов есть способы доступные каждому, из минимума, нам подойдет самый простой тестер или мультиметр.

Как известно, транзисторы в основном бывают двух типов: биполярные и полевые, принцип их работы схож, но методы проверки существенно различаются, поэтому рассмотрим разные методы проверки для каждого транзистора в отдельности.

Проверка биполярных транзисторов

Методы проверки биполярных транзисторов довольно просты, и для удобства нужно помнить, что биполярный транзистор условно состоит из двух диодов с точкой посередине, по сути из двух p-n переходов.

Биполярные транзисторы существуют двух видов проводимости: p-n-p и n-p-n, что необходимо помнить и учитывать при проверке.

А диод, как известно, пропускает ток только в одном направлении, что мы и проверим.
Если так получается, что ток проходит в обе стороны перехода, то это явно говорит о том, что транзистор «пробит», но это все условности, в реальности при измерении сопротивления не должно быть «нулевого» сопротивления в любое из положений проверяемых переходов — следовательно, это самый простой способ обнаружить пробитый транзистор.
Ну а теперь давайте рассмотрим более надежные способы проверки и подробнее.

И так выставляем тестер или мультиметр в режим прозвонки (проверка диодов), далее нужно убедиться, что щупы вставлены в правильные разъемы (красный и черный), и нет значка «разряженный» на дисплей. На дисплее должна отображаться единица, а при замыкании щупов должны отображаться нули (или значения, близкие к нулю), а также должен звучать звуковой сигнал. И вот мы убедились в выборе правильного режима работы мультиметра, можно переходить к тесту.

И так по очереди проверяем все переходы транзистора:

• База — Эмиттер — хороший переход будет вести себя как диод, то есть проводить ток только в одном направлении.

• База — Коллектор — хороший переход будет вести себя как диод, то есть проводить ток только в одном направлении.

• Эмиттер — Коллектор — в хорошем состоянии, сопротивление перехода должно быть «бесконечным», то есть переход не должен пропускать ток или звонить ни в одном из положений полярности.

В зависимости от полярности транзистора (p-n-p или n-p-n) будет зависеть только направление «звона» переходов база-эмиттер и база-коллектор, при разной полярности транзисторов направление будет противоположным.

Как определяется прерванный переход?
Если мультиметр обнаруживает, что какой-либо из переходов (В-С или В-Е) в обоих переключателях полярности имеет «нулевое» сопротивление и звучит звуковая индикация, то такой переход нарушен и неисправен транзистор.

Как определить открытый p-n переход?
Если один из переходов в обрыве, он не будит ток и звонит в любом направлении полярности, как бы вы ни меняли полярность щупов.

Думаю всем понятно как проверить переходы транзисторов, суть проверки такая же как и для диодов, черный (отрицательный) щуп ставим, например, на коллектор, а красный щуп (плюс) на базу и посмотрите показания на дисплее. Затем меняем щупы тестера местами и снова смотрим на показания. В исправном транзисторе в одном случае должно быть какое-то значение, обычно больше 100, в другом случае на дисплее должна отображаться единица «1», что говорит о «бесконечном» сопротивлении.

Проверка транзистора стрелочным тестером

Принцип проверки все тот же, проверяем переходы (как и диоды)
Отличие только в том, что у таких «омметров» нет режима прозвонки диода и «бесконечное» сопротивление есть в исходном состоянии стрелка, а максимальное отклонение стрелки будит говорить о «нулевом» сопротивлении. Просто нужно привыкнуть к этому и помнить об этой особенности при проверке.
Измерения лучше проводить в режиме «1Ом» (можно попробовать до *1000Ом предел).

Для проверки в цепи (без выпайки) переключателем тестером можно еще точнее определить переходное сопротивление, если его зашунтировать в цепи низкоомным резистором, например, показание сопротивления 20 Ом уже будут свидетельствовать о том, что сопротивление перехода не «нулевое», а значит есть большая вероятность того, что переход исправен. Мультиметром в режиме прозвонки диодов будит такая картинка, что просто будет показывать «кз» и пищать (тоже, конечно, зависит от точности прибора).

Если неизвестно где база, а где эмиттер и коллектор. распиновка транзистора?

У транзисторов средней и большой мощности коллекторный вывод всегда на корпусе, который переделан под присоединение к радиатору, так что проблем с этим не будит. А уже зная расположение коллектора, найти базу и эмиттер будит гораздо проще.
Ну а если маломощный транзистор в пластиковом корпусе где все выводы одинаковые то воспользуемся таким методом:
Все, что нам нужно, это поочередно измерять все комбинации переходов, прикасаясь щупами по очереди к разным выводам транзистора.

Нам нужно найти два перехода, которые будут показывать бесконечность «1». Например: мы нашли бесконечность между правым-левым и правым-средним, то есть фактически нашли и измерили обратное сопротивление двух p-n переходов (типа диодов) из этого становится очевидным размещение базы — база справа.
Далее ищем где коллектор а где эмиттер, для этого уже измеряем прямое сопротивление переходов от базы и тут все становится понятно, так как сопротивление перехода база-коллектор всегда меньше по сравнению к переходу база-эмиттер.

Быстрая, точная проверка транзисторов

Если у вас есть под рукой мультиметр с функцией проверки коэффициента усиления транзисторов — отлично, проверка займет несколько секунд, здесь нужно просто определить правильную распиновку (если, конечно , Известно).
У таких мультиметров контрольные гнёзда состоят из двух отделов p-n-p и n-p-n, и, кроме того, каждый отдел имеет по три комбинации того, как вставлять туда транзистор, то есть не более 6 комбинаций вместе, и только одна правильная, которая должна покажите коэффициент усиления транзистора, для условий что он правильный.

Простой щуп

В этой схеме транзистор будет работать как ключ, схема очень простая и удобная если нужно часто и много проверять транзисторы.

Если транзистор исправен, то при нажатии кнопки светодиод загорается, при отпускании гаснет.
Схема представлена ​​для n-p-n транзисторов, но она универсальна, все что нужно сделать, это поставить еще один светодиод параллельно светодиоду в обратной полярности, а при проверке p-n-p транзистора просто поменять полярность источника питания.

Если что-то пойдет не так по этому методу, подумайте, транзистор ли перед вами и случайно он может быть не биполярным, а полевым или составным.
Часто путают при проверке составных транзисторов пытаясь проверить их стандартным способом, но в первую очередь нужно смотреть справочник или «даташит» со всем описанием транзистора.

Как проверить составной транзистор

Чтобы проверить такой транзистор, его надо «завести», то есть он должен как бы работать, для создания такого состояния есть простой, но интересный путь.
Установив стрелочный тестер в режим проверки сопротивления (предел*1000?), подключаем щупы, плюс к коллектору, минус к эмиттеру — для n-p-n (для p-n-p наоборот) — стрелка тестера двигаться не будет, остальные в начале шкалы «бесконечность» (для цифрового мультиметра «единица»)
Теперь, если слизать клюшки и замкнуть их, коснувшись выводов базы и коллектора, то стрелка сдвинется со своего места от факта что транзистор немного открывается.
Таким же образом можно проверить любой транзистор, даже не выпаивая его из схемы.
Но следует помнить, что некоторые составные транзисторы имеют защитные диоды в переходе эмиттер-коллектор, что дает им преимущество при работе с индуктивной нагрузкой, такой как электромагнитное реле.

Проверка полевых транзисторов

Есть один отличительный момент при проверке таких транзисторов — они очень чувствительны к статическому электричеству, что может повредить транзистор, если не соблюдать технику безопасности при проверке, а также выпаивании и перемещении. И именно маломощные и малогабаритные полевые транзисторы больше подвержены статике.

Какие существуют методы защиты?
Транзисторы должны лежать на столе на металлическом листе, соединенном с землей. Для снятия максимального статического заряда с человека используется антистатический браслет, который надевается на запястье.
Кроме того, хранение и транспортировка особо чувствительных полевиков должны быть с короткозамкнутыми выводами, как правило, выводы просто обмотаны тонкой медной проволокой.

Полевой транзистор в отличие от биполярного управляется напряжением , а не током, как биполярный, поэтому, подавая напряжение на его затвор, мы либо открываем его (для N-канала), либо закрываем (для P-канала).

Проверить полевой транзистор можно как стрелочным тестером, так и цифровым мультиметром.
Все выводы полевого транзистора должны иметь бесконечное сопротивление, независимо от полярности и напряжения датчика.

Но если поднести положительный щуп тестера к затвору (G) транзистора N-типа, а отрицательный щуп к истоку (S), емкость затвора зарядится и транзистор откроется. И уже измеряя сопротивление между стоком (D) и истоком (S), прибор покажет определенное значение сопротивления, которое зависит от ряда факторов, таких как емкость затвора и сопротивление перехода.

Для транзистора P-канального типа полярность щупов обратная. Также для чистоты эксперимента перед каждой проверкой необходимо закорачивать пинцетом выводы транзистора для снятия заряда с затвора, после чего сопротивление сток-исток снова должно стать «бесконечным» («1» ) — если это не так, то скорее всего неисправен транзистор.

Особенностью современных мощных полевых транзисторов (МОП-транзисторов) является то, что канал сток-исток называется диодом, встроенный диод в канале полевого транзистора является особенностью мощных полевых транзисторов (производственный процессное явление).
Чтобы не считать такую ​​«прозвонку» канала неисправностью, нужно просто помнить о диоде.

В исправном состоянии переход сток-исток MOSFET должен звонить в одном направлении как диод и показывать бесконечность в другом (в закрытом состоянии — после замыкания выводов) Если переход звонит в обе стороны с «нулем «сопротивление, то такой транзистор «пробит» и неисправен

Визуальный метод (экспресс-проверка)

• Необходимо замкнуть выводы транзистора

• Тестером в режиме прозвонки (диод) плюсовой щуп ставим к истоку, а минусовой к стоку (хороший покажет 0,5 — 0,7 вольта)

• Теперь меняем щупы местами (исправный будет показывать «1» или другими словами бесконечное сопротивление)

• Минусовой щуп ставим к истоку, а плюсовой к затвору (открываем транзистор)

• Минусовой щуп оставляем на истоке, а плюсовой сразу ставим на сток, рабочий транзистор будет открыт и покажет 0 — 800 милливольт

• Теперь можно поменять местами положительный и отрицательный щупы, в обратной полярности переход сток-исток должен иметь одинаковое сопротивление.

• Положите плюсовой щуп к истоку, а минусовой к затвору — транзистор закроется

• Можем еще раз проверить переход сток-исток, он должен снова показывать «бесконечное» сопротивление, так как транзистор уже закрыт (но помните про диод в обратной полярности)

Большая емкость затвора некоторых полевых транзисторов (особенно мощных) позволяет держать транзистор открытым некоторое время, что позволяет вскрыть его для проверки сопротивления сток-исток, сняв плюсовой щуп с затвора . А вот для транзисторов с малой емкостью затвора необходимо очень быстро перемещать щупы, чтобы зафиксировать правильную работу транзистора.

Примечание: для тестирования P-канального полевого транзистора процесс выглядит так же, но щупы мультиметра должны быть противоположной полярности. Для удобства можно перекинуть их местами (красный на минус, а черный на плюс) и пользоваться той же инструкцией, описанной выше.

При проверке транзистора по этому методу канал сток-исток можно открывать и закрывать даже пальцем, например, чтобы его открыть, достаточно коснуться пальцем заслонки, удерживая плюс другой рукой, а чтобы его закрыть, тоже нужно коснуться затвора, но уже зажав другой палец или вторую руку за минусом. Интересный опыт, дающий понимание, что транзистор управляется не током (как в биполярных), а напряжением.

Схема простого пробника для проверки полевых транзисторов

Можно собрать простую и эффективную схему проверки полевиков, которая даст достаточно ясное представление о состоянии транзистора, к тому же можно быстро перекинуть транзисторы, если они имеют проверять часто и много. В некоторых схемах проверить транзистор можно даже не выпаивая его полностью из платы.

Занимаясь ремонтом и проектированием электроники, часто приходится проверять транзистор на исправность.

Рассмотрим способ проверки биполярных транзисторов обычным цифровым мультиметром, который есть практически у каждого начинающего радиолюбителя.

Несмотря на то, что способ проверки биполярного транзистора достаточно прост, начинающие радиолюбители иногда могут столкнуться с некоторыми трудностями.

Особенности проверки биполярных транзисторов будут рассмотрены чуть позже, а пока мы рассмотрим самую простую технологию проверки обычным цифровым мультиметром.

Для начала нужно понять, что биполярный транзистор условно можно представить как два диода, так как он состоит из двух p-n переходов. Диод, как известно, не что иное, как обычный p-n переход.

Вот принципиальная схема биполярного транзистора, которая поможет вам понять принцип проверки. На рисунке p-n переходы транзистора показаны как полупроводниковые диоды.

Устройство на биполярных транзисторах p-n-p конструкции с использованием диодов изображено следующим образом.

Как известно, биполярные транзисторы бывают двух типов проводимости: n-p-n и p-n-p . Этот факт необходимо учитывать при проверке. Поэтому покажем условный эквивалент транзистора n-p-n структуры, составленного из диодов. Эта цифра понадобится нам для следующей проверки.

Транзистор

со структурой n-p-n в виде двух диодов.

Суть метода заключается в проверке целостности этих самых p-n переходов, которые условно показаны на рисунке в виде диодов. И, как известно, Диод пропускает ток только в одном направлении. Если подключить плюс ( + ) к анодному выводу диода, а минус (-) к катоду, тогда p-n переход откроется, и диод начнет пропускать ток. Если сделать наоборот, подключите плюс (+ ) к катоду диода, а минус (-) к аноду, то p-n переход будет закрыт и диод не будет пропускать ток.

Если вдруг при проверке выяснится, что по p-n переходу проходит ток в обоих направлениях, значит, он «пробивал». Если p-n переход не пропускает ток ни в одном из направлений, то переход находится в «обрыве». Естественно, при выходе из строя или обрыве хотя бы одного из p-n переходов транзистор работать не будет.

Обратите внимание, что условная схема диодов необходима только для более наглядного представления методики проверки транзистора. В реальности транзистор имеет более сложное устройство.

Функционал практически любого мультиметра поддерживает проверку диодов. На панели мультиметра режим проверки диодов отображается в виде условного изображения, которое выглядит так.

Думаю уже понятно, что транзистор мы будем проверять как раз с помощью этой функции.

Небольшое пояснение. Цифровой мультиметр имеет несколько гнезд для подключения измерительных проводов. Три или больше. При проверке транзистора необходимо отрицательный щуп ( черный ) подключить к гнезду COM (от английского слова common — «общий»), а положительный щуп ( красный ) в гнездо, помеченное знаком буква омега Ом , буквы V и, возможно, другие буквы. Все зависит от функциональности устройства.

Почему я так подробно рассказываю о том, как подключить щупы к мультиметру? Да потому, что щупы можно просто перепутать и подключить черный щуп, условно считающийся «минусовым», в гнездо, к которому нужно подключить красный, «плюсовой» щуп. В итоге это вызовет путаницу, и, как следствие, ошибки. Будь осторожен!

Теперь, когда сухая теория изложена, давайте перейдем к практике.

Какой мультиметр будем использовать?

Сначала протестируем кремниевый биполярный транзистор отечественного производства КТ503 . Он имеет структуру n-p-n . Вот его пин.

Для тех кто не знает что означает это непонятное слово распиновка поясняю. Распиновка — это расположение функциональных контактов на корпусе радиоэлемента. Для транзистора функциональными выходами будут соответственно коллектор ( К или англ- С ), эмиттер ( Е или англ- Е ), база ( Б или англ- В ).

Сначала подключить красный ( + ) щуп к базе транзистора КТ503, а черный (-) щуп к выходу коллектора. Вот так проверяем работу p-n перехода при прямом включении (то есть когда переход проводит ток). На дисплее появится значение напряжения пробоя. В данном случае оно равно 687 милливольт (687 мВ).

Как видите, p-n переход между базой и эмиттером тоже проводит ток. На дисплее снова отображается значение напряжения пробоя, равное 691 мВ. Таким образом, мы проверили переходы B-C и B-E с прямым подключением.

Чтобы убедиться в исправности p-n переходов транзистора КТ503, проверим их в так называемом обратном включении . В этом режиме p-n переход не проводит ток, и на дисплее не должно быть ничего, кроме « 1″. «. Если блок индикации» 1 », это означает, что сопротивление перехода велико, и он не пропускает ток.

Для проверки p-n переходов Б-К и Б-Э в обратном включении меняем полярность подключения щупов к выводам транзистора КТ503. Отрицательный («черный») щуп подключается к базе, а положительный («красный») щуп сначала подключается к выходу коллектора…

… И далее, не отключая минусовой щуп от вывода базы, к эмиттеру.

Как видно из фотографий, в обоих случаях на дисплее отображалась единица » 1 «, что, как уже было сказано, свидетельствует о том, что p-n переход не пропускает ток. Итак, мы проверили переходы Б-К и Б-Э в обратного включения .

Если вы внимательно следили за презентацией, то заметили, что мы тестировали транзистор по ранее описанному способу.Как видите, транзистор КТ503 оказался рабочим.

Пробой P-N перехода транзистора.

Если какой-либо из переходов (Б-К или Б-Е) нарушен, то при проверке их на дисплее мультиметра выясняется, что в обе стороны, как при прямом соединении, так и при обратном, они показывают непробойное напряжение p-n соединение, но сопротивление. Это сопротивление либо равно нулю «0» (раздастся звуковой сигнал), либо оно будет очень маленьким.

Обрыв P-N перехода транзистора.

В случае обрыва p-n переход не пропускает ток ни в прямом, ни в обратном направлении — на дисплее в обоих случаях будет отображаться « 1 «. При таком дефекте p-n переход как бы превращается в изолятор.

Проверка биполярных транзисторов p-n-p структуры проводится аналогично. Но при этом полярность нужно поменять местами подключение измерительных щупов к выводам транзистора. Вспомним рисунок условного изображения p-n-p транзистора в виде двух диодов. Если забыли, то посмотрите еще раз и увидите, что катоды диодов соединены между собой.

В качестве образца для наших опытов возьмем отечественный кремниевый транзистор КТ3107 p-n-p структуры. Вот его пин.

На картинках тест транзистора будет выглядеть так. Проверяем переход Б-К при прямом подключении.

Как видите, переход правильный. Мультиметр показал напряжение пробоя перехода — 722 мВ.

То же самое делаем для перехода B-E.

Как видите, тоже правильно. На дисплее отображается 724 мВ.

Теперь проверим исправность переходов в обратном направлении — на наличие «пробоя» перехода.

Переход B-K при реверсировании…

Переход B-E при реверсировании.

В обоих случаях на дисплее прибора — единица » 1 «. Транзистор исправен.

Подведем итоги и выпишем краткий алгоритм проверки транзистора цифровым мультиметром:

Определение цоколевки транзистора и его строения;

Проверка переходов B-C и B-E при прямом включении с помощью функции проверки диодов;

Проверка переходов Б-К и Б-Э в обратном порядке (на наличие «пробоя») с помощью функции проверки диодов;

При проверке необходимо помнить, что помимо обычных биполярных транзисторов существуют различные модификации этих полупроводниковых компонентов.
