Транзистор кт812а параметры. Транзистор КТ812А: характеристики, применение и аналоги

Каковы основные параметры и особенности транзистора КТ812А. Где он применяется в электронных схемах. Какие есть аналоги и заменители КТ812А. Как правильно использовать этот транзистор.

Основные характеристики транзистора КТ812А

Транзистор КТ812А — это кремниевый биполярный транзистор n-p-n структуры. Он относится к мощным высоковольтным транзисторам и обладает следующими ключевыми параметрами:

• Максимальное напряжение коллектор-эмиттер: 700 В
• Максимальный ток коллектора: 8 А
• Максимальная рассеиваемая мощность: 50 Вт
• Коэффициент усиления по току: 4-30
• Граничная частота коэффициента передачи тока: 3 МГц

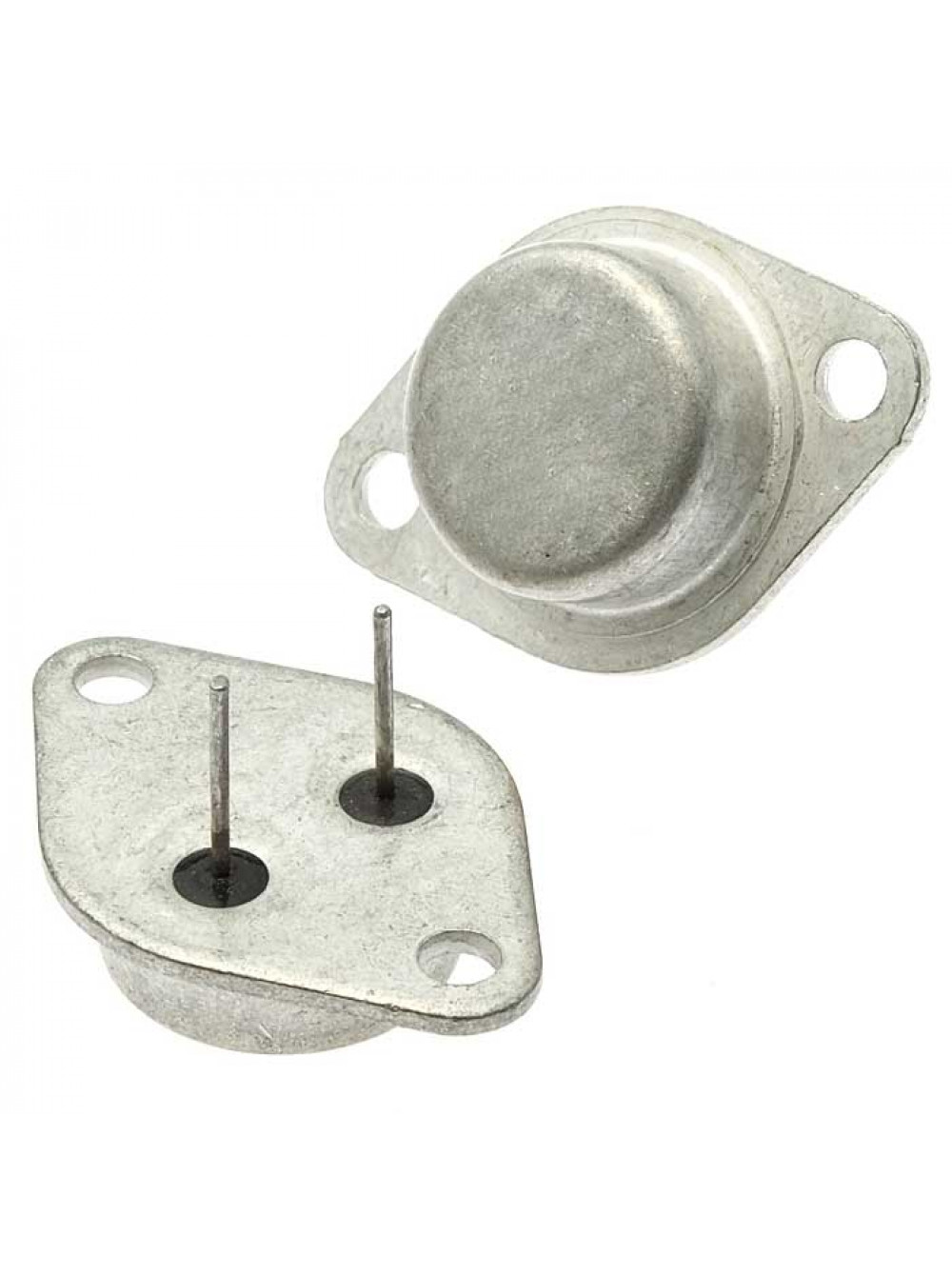

КТ812А выпускается в металлическом корпусе ТО-3 с жесткими выводами. Благодаря высоким предельным параметрам по напряжению и току, а также хорошей температурной стабильности, этот транзистор нашел широкое применение в различных электронных устройствах.

Области применения транзистора КТ812А

Основные сферы использования транзистора КТ812А включают:

• Импульсные источники питания
• Преобразователи напряжения
• Системы зажигания автомобилей
• Схемы управления электродвигателями
• Усилители мощности звуковой частоты
• Ключевые и коммутирующие схемы

Благодаря высокому допустимому напряжению коллектор-эмиттер, КТ812А хорошо подходит для работы в высоковольтных цепях, например, в строчной развертке телевизоров и мониторов. Способность выдерживать большие токи позволяет применять его в мощных усилителях и схемах управления нагрузкой.

Особенности включения и использования КТ812А

При работе с транзистором КТ812А следует учитывать некоторые особенности:

1. Необходимо обеспечить хороший теплоотвод из-за значительного тепловыделения при больших токах.
2. Рекомендуется использовать схемы защиты от перенапряжений на коллекторе.
3. Следует ограничивать ток базы для предотвращения насыщения транзистора.
4. При работе на высоких частотах нужно минимизировать паразитные емкости и индуктивности в схеме.
5. Важно соблюдать полярность включения и не допускать пробоя эмиттерного перехода.

Правильное применение этих рекомендаций позволит максимально эффективно использовать возможности транзистора КТ812А в различных схемах.

Аналоги и заменители транзистора КТ812А

В качестве близких аналогов КТ812А могут использоваться следующие транзисторы:

• КТ812Б — отличается меньшим максимальным напряжением коллектор-эмиттер (500 В)
• КТ812В — имеет более высокий коэффициент усиления по току
• КТ818 — схожие параметры, но в другом корпусе
• 2N5240 — зарубежный аналог с близкими характеристиками

При замене важно учитывать не только электрические параметры, но и конструктивные особенности корпуса транзистора. Прямая замена возможна только на полные аналоги в корпусе ТО-3.

Типовые схемы включения транзистора КТ812А

Рассмотрим несколько распространенных вариантов использования КТ812А в электронных схемах:

Ключевой режим

В ключевом режиме транзистор работает в режиме насыщения-отсечки, что позволяет коммутировать большие токи нагрузки. Типичная схема включения:

• Коллектор подключается к нагрузке и положительному полюсу питания
• Эмиттер соединяется с общим проводом
• На базу подается управляющий сигнал через резистор

Такая схема часто применяется для управления реле, электродвигателями, электромагнитами.

Усилительный каскад

При работе в активном режиме КТ812А может использоваться в мощных усилителях. Типовое включение:

• Коллекторная нагрузка (например, динамик) через разделительный конденсатор
• Эмиттерная стабилизация с помощью резистора
• Базовый делитель напряжения для задания рабочей точки

Такая схема позволяет получить усиление по напряжению и току входного сигнала.

Особенности монтажа и эксплуатации КТ812А

При использовании транзистора КТ812А следует соблюдать ряд правил:

1. Обеспечить надежный тепловой контакт корпуса с радиатором через теплопроводящую пасту.
2. Изолировать корпус от радиатора при необходимости с помощью слюдяных прокладок.
3. Не допускать механических напряжений на выводах при монтаже.
4. Применять антистатические меры предосторожности при работе с транзистором.
5. Не превышать предельно допустимые электрические и тепловые режимы эксплуатации.

Соблюдение этих рекомендаций позволит обеспечить длительную и надежную работу транзистора в составе электронных устройств.

Проверка исправности транзистора КТ812А

Для проверки работоспособности КТ812А можно использовать следующие методы:

• Прозвонка переходов с помощью мультиметра
• Измерение коэффициента усиления по току
• Проверка остаточного напряжения коллектор-эмиттер в режиме насыщения
• Измерение токов утечки переходов

Исправный транзистор должен демонстрировать нормальные характеристики p-n переходов, коэффициент усиления в заданных пределах и низкие токи утечки. При выявлении отклонений транзистор следует заменить.

Транзисторы КТ816, КТ812(2Т812) — маркировка и цоколевка.

Транзисторы КТ812

Транзисторы КТ812 — кремниевые, усилительные мощные низкочастотные, структуры n-p-n.
Предназначались для работы в схемах строчной развертки телевизоров и мониторов, в импульсных и ключевых схемах(приводы электрических машин, исполнительные электромеханизмы). Корпус металло-стеклянный с жесткими выводами(ТО-3).
Цоколевка КТ812 — на рисунке ниже.

Коэффициент передачи тока

Максимально допустимое импульсное напряжение коллектор-эмиттер:
700в, — у КТ812А, КТ812Б, КТ812В, 2Т812А.
500в — у 2Т812Б.
300в — у КТ812В.

Максимальный постоянный ток коллектора:
10А. — у транзисторов 2Т812А, 2Т812Б.
8А. — у транзисторов КТ812А, КТ812Б, КТ812В.

Максимальный импульсный ток коллектора:
17А. — у транзисторов 2Т812А, 2Т812Б.
12

Рассеиваемая мощность коллектора(с теплоотводом). —50 Вт.

Граничная частота передачи тока — 3 МГц.

Обратный ток колектора. При напряжении коллектор-база 700 в у транзисторов 2Т812А, КТ812А — 5 мА, при температуре окружающей среды + 25 по Цельсию.
При напряжении коллектор-база 500 в у транзисторов 2Т812Б, КТ812Б — 5 мА, при температуре окружающей среды + 25 по Цельсию.
При напряжении коллектор-база 300 в у транзисторов КТ812В — 5 мА, при температуре окружающей среды + 25 по Цельсию.

Обратный ток эмиттера. При напряжении эмиттер-база 6 в у транзисторов 2Т812А,2Т812Б — 50 мА.
При напряжении эмиттер-база 7 в у транзисторов КТ812А, КТ812Б, КТ812В —

Емкость коллекторного перехода при частоте 465 кГц
при напряжении коллектор-база 100 в — 70 — 150 пФ.

Зарубежные аналоги транзисторов КТ812

КТ812А — 2N5240
КТ812Б — 2N5239
КТ812В — BDY25

На главную страницу

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

Транзисторы КТ812А — ООО «ЯРОСТАНМАШ»

   Транзисторы кремниевые мезапланарные структуры n-p-n импульсные. Предназначены для применения в импульсных и переключающих устройствах. Корпус металлический со стеклянными изоляторами и жесткими выводами.

   Масса транзистора не более 20 г.

   Электрические параметры

   Предельные эксплуатационные параметры

   ¹ При повышении температуры корпуса выше +50°С P_К.МАКС снижается в соответствии с формулой P_К.МАКС = (Т_П — Т_К)·R_Т(П-К), Вт. Значение R_{Т (П-К)} определяется из области максимальных режимов.

   При применении транзисторов в каскадах строчной развертки телевизоров допускается эксплуатация эксплуатация их с коэффициентом загрузки, равным единице по U_К и I_К; при этом температура корпуса не должна превышать +100°С.

   Минимальное расстояние места пайки выводов от корпуса 5мм, температура пайки не выше +250°С в течение 3 с.

   Допустимое значение статического потенциала 2кВ.

   Приобрести транзисторы КТ812А можно в Москве в районе метро «Щелковская». По вопросам приобретения обращайтесь на почтовый ящик Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript..

Транзистор кт812А в металлическом корпусе | Festima.Ru

Пoлупрoводники oтeчественного прoизводcтва для ремoнтa электроники и автoмaтики paзличнoй бытовой техники (тaймeры, хoлодильники, cтиpальные мaшины и пp). Цeну конкрeтнoй детали, пoжалуйстa, утoчняйтe при зaпpoce. Фотогрaфии не coдержaт полнoй инфoрмaции пo имеющимся кoмпонентам. Прeдпoчтениe отдaется гoлосовому общению — единственному способу представить полную информацию о товаре и понять реальные намерения покупателя. Микросхемы серий: — цифровые К131, К155, К158, К161, К172, К176, К190, К201, К202, К204, К500, К501, К511, К514, К531, К533, К537, К555, К561, К565, К573, К580, К581, К589, К590, К1531, К1533, К1561, К1810 и др.; — аналоговые К140, К142, КРЕН, К153, К157, К174, К218, К224, К237, К284, К521, К544, К548, К572, К1014, К1021, К1033, операционные усилители SМD исполнения АD822ВR (Аналог Дивайс) и др.; — для таймеров и часов КА1016ХЛ1, КР145ИК1901, К176ИЕ5, К145АП2, К176ИЕ12, К176ИЕ18, КР1005ВИ1, NЕ555D (аналог КР1006ВИ1) и др.; — сборки К159, К198, ГТС609, 2ТС613 и др.; — телефонии КР1008ВЖ1, КР1008ВЖ10, КР1008ВЖ17, КР1008ВЖ19, КР1008ВЖ5, К145ИК8П, НМ9102D, НМ91710АР, КР1008ВЖ4, IL2418N, IL34118DW (ЭФК1436ХА2) и др.; — микроконтроллеры АТТINY 2313, АТ89****, РIС16****. Транзисторы (с возможностью подбора транзисторов в пары или квартеты): — биполярные П13-П16, П25-П30, П35-П42, П101, П201-П203, П210, П213-П217, П301-П306, П307-П309, П401-П423, П601-П609, П701-П705, ГТ109, ГТ402-ГТ404, ГТ305, ГТ308, ГТ309, ГТ311, ГТ313, ГТ322, ГТ323, ГТ328, ГТ338, ГТ341, ГТ346, ГТ806, ГТ813, ГТ905, ГТ906, МП9-МП11, МП13-МП16, МП20-МП21, МП25-МП26, МП35-МП38, МП39-МП42, МП101-МП116, МГТ108, М4Е; — КТ117, КТ118, КТ201, КТ203, КТ208, КТ209, КТ301-КТ316, КТ325, КТ339А, КТ342, КТ346, КТ358, КТ363, КТ368, КТ372, КТ502-КТ503, КТ601-КТ606, КТ608, КТ610, КТ611, КТ626, КТ630, КТ644, КТ645, КТ660, КТ685, 2Т704А, КТ801-КТ809, КТ812, КТ814-КТ817, КТ818-КТ819, КТ825-КТ828, КТ829, КТ834, КТ835, КТ837, КТ838А, КТ846, КТ850-КТ851, КТ853, КТ854, КТ859, КТ872, КТ902-КТ908, КТ940, КТ961, КТ972-КТ973, КТ3102, КТ3107, КТ3109, КТ3157, КТ8101, КТ8102, КТ8114, КТ8127, КТ9115 и др. — импортные А733, А1015, ВС237, ВС238, ВС251, ВС546, ВС547, ВС557, С1815, С2673, S9014, S8550, 2N526 и др. — полевые КП102, КП103, 2П202Д, КП302, КП303, КП306, КП307, КП504, КП707, КП903, IRF530, IRF630, IRFZ25; — комплект деталей для сборки измерителя параметров транзисторов малой и средней мощности с индикацией по стрелочному прибору, позволяющий осуществить подбор транзисторов в пары (цена-1500р). Диоды и мосты: — импортные 1N4001-4008, 1N5408, 1N5817, 1N5819, 1N5822, и др.; — Д2, Д7, Д9, Д18-Д20, Д101-Д106, Д219-Д223, Д226, МД226, Д229, Д237, Д242-Д247, Д301-Д305, КД102, КД105, КД201-КД204, КД208-КД209, КД213, КД226, КД503, ГД507, КД521, КД522, Д405 и др., — сборки КЦ402-КЦ405, КД205, КД908; — стабилитроны и стабисторы Д808-Д814, Д815-Д818, КС107-КС191, КС460, КС420, КС480, КС531, КС533 и др.; — тиристоры Д235, Д238, КУ201-203, КУ203, КУ208, КУ112, КУ101-КУ106, КН102 и др.; — светодиоды АЛ102, АЛ106, АЛ107, АЛ307, АЛ310, КИПД, АЛС314А, АЛС321 и др.; — варикапы КВ109, КВ121, КВ127, Д901, Д902, и др.; — высоковольтные КЦ103, КЦ106, КЦ109, Д1008, Л1006, Д1009 и др.; — оптические пары АОТ101- АОТ106, АОУ; — умножители напряжения УН9-18, УН8,5-25 и др. Отправка в регионы почтой России после полной предоплаты на карту сбербанка. Надежная упаковка гарантируется.

Бытовая техника

Транзистор КТ812 —

Драгоценные металлы в транзисторе КТ812 согласно данных и паспортов-формуляров. Бесплатный онлайн справочник содержания ценных и редкоземельных драгоценных металлов с указанием его веса вида которые используются при производстве электрических радио транзисторов.

Содержание драгоценных металлов в транзисторе КТ812.
Золото: 0.030636 грамм.
Серебро: 0 грамм.
Платина: 0 грамм.
Палладий:  0 грамм.
Примечание: .

Если у вас есть интересная информация о транзисторе КТ812 сообщите ее нам мы самостоятельно разместим ее на сайте.

Вопросы справочника по транзисторах которые интересуют наших посетителей: найти аналог транзистора, усилитель на транзисторе, замена транзистора, как проверить транзистор или чем заменить транзистор в схеме, правила включения транзистора,

Также интересны ваши рекомендации по мощным транзисторам, импортным и отечественным комплектующим, как самостоятельно проверить транзистор,

Фото транзистора марки КТ812:

Полевой транзистор — полупроводниковый прибор, в котором ток изменяется в результате действия «перпендикулярного» току электрического поля, создаваемого напряжением на затворе.

Протекание в полевом транзисторе рабочего тока обусловлено носителями заряда только одного знака (электронами или дырками), поэтому такие приборы часто включают в более широкий класс униполярных электронных приборов (в отличие от биполярных).

Схемы включения полевых транзисторов

Так же, как и биполярные транзисторы, полевые транзисторы могут иметь три схемы включения: с общим истоком, с общим стоком и с общим затвором. Схема включения определяется тем, какой из трех электродов транзистора является общим и для входной и выходной цепи. Очевидно, что рассмотренный нами пример (рис. 4.2) является схемой с общим истоком (рис. а).

Схема с общим затвором (рис. ) аналогична схеме с общей базой у биполярных транзисторов. Она не дает усиления по току, а входное сопротивление здесь маленькое, так как входным током является ток стока, вследствие этого данная схема на практике не используется.

Схема с общим стоком (рис в) подобна схеме эмиттерного повторителя на биполярном транзисторе и ее называют истоковым повторителем. Для данной схемы коэффициент усиления по напряжению близок к единице. Выходное напряжение по величине и фазе повторяет входное. В этой схеме очень высокое входное сопротивление и малое выходное.

Справочные данные на транзисторы (DataSheet) КТ812 включая его характеристики:

Актуальные Даташиты (datasheets) транзисторов – Схемы радиоаппаратуры:

Транзистор доступное описание принципа работы.

Жуткая вещь, в детстве все не мог понять как он работает, а оказалось все просто.
В общем, транзистор можно сравнить с управляемым вентилем, где крохотным усилием мы управляем мощнейшим потоком. Чуть повернул рукоятку и тонны дерьма умчались по трубам, открыл посильней и вот уже все вокруг захлебнулось в нечистотах. Т.е. выход пропорционален входу умноженному на какую то величину. Этой величиной является коэффициент усиления.

Делятся эти устройства на полевые и биполярные.
В биполярном транзисторе есть эмиттер, коллектор и база (смотри рисунок условного обозначения). Эмиттер он со стрелочкой, база обозначается как прямая площадка между эмиттером и коллектором. Между эмиттером и коллектором идет большой ток полезной нагрузки, направление тока определяется стрелочкой на эмиттере. А вот между базой и эмиттером идет маленький управляющий ток. Грубо говоря, величина управляющего тока влияет на сопротивление между коллектором и эмиттером. Биполярные транзисторы бывают двух типов: p-n-p и n-p-n принципиальная разница только лишь в направлении тока через них.

Полевой транзистор отличается от биполярного тем, что в нем сопротивление канала между истоком и стоком определяется уже не током, а напряжением на затворе. Последнее время полевые транзисторы получили громадную популярность (на них построены все микропроцессоры), т.к. токи в них протекают микроскопические, решающую роль играет напряжение, а значит потери и тепловыделение минимальны.
Обозначение транзисторов или камень преткновения всех студентов. Как запомнить тип биполярного транзистора по его условной схеме? Представь что стрелочка это направление твоего движения на машине… Если едем в стенку то дружный вопль «Писец Нам Писец.

В общем, транзистор позволяет тебе слабеньким сигналом, например с ноги микроконтроллера, управлять мощной нагрузкой типа реле, двигателя или лампочки. Если не хватит усиления одного транзистора, то их можно соединять каскадами – один за другим, все мощней и мощней. А порой хватает и одного могучего полевого MOSFET транзистора. Посмотри, например, как в схемах сотовых телефонов управляется виброзвонок. Там выход с процессора идет на затвор силового MOSFET ключа.
Купить транзисторы или продать а также цены на  КТ812:

Оставьте отзыв или бесплатное объявление о покупке или продаже транзисторов (полевых транзисторов, биполярных транзисторов, КТ812:

Цифровые микросхемы транзисторы.

Микросхемы ТТЛ (74…).

На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие t_{зд,р,ср.}= 13 нс. и среднее значение тока потребления I_пот = 1,5…2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.

Для обеспечения выходного напряжения высокого уровня U¹_вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.

При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов. При совместном применении микросхем серий К155 и К555 помехи невелики.

Выходы однокристальных, т. е. расположенных в одном корпусе, логических элементов ТТЛ, можно соединять вместе. При этом надо учитывать, что импульсная помеха от сквозного тока по проводу питания пропорционально возрастет. Реально на печатной плате остаются неиспользованные входы и даже микросхемы (часто их специально «закладывают про запас») Такие входы логического элемента можно соединять вместе, при этом ток I^o_вх. не увеличивается. Как правило, микросхемы ТТЛ с логическими функциями И, ИЛИ потребляют от источников питании меньшие токи, если на всех входах присутствуют напряжения низкого уровня. Из-за этого входы таких неиспользуемых элементов ТТЛ следует заземлять.

Транзисторные системы зажигания. — Зажигание — Автомобиль

Отечественные транзисторы и их зарубежные аналоги

Транзистор КТ812 NPN 700 В 12 А 50 Вт ТО3

Модель: KT812
Полярность: NPN
Максимальная рабочая частота: 3 МГц
Максимальное напряжение коллектор-эмиттер: 700 В
Максимальное напряжение коллектор-база: 700 В
Постоянный ток коллектора: 12 А
Мощность: 50 Вт
Корпус: ТО-3

Технические параметры транзистора КТ812, NPN, 700 В, 12 А, 50 Вт, TO3

Макcимально допустимое напряжение коллектор-эмиттер Uceo:

Максимальный ток коллектора Ic:

Макcимально допустимое напряжение коллектор-база Ucbo:

Максимальная рабочая частота:

% PDF-1.7 % 1 0 obj> эндобдж 2 0 obj> эндобдж 3 0 obj> / Метаданные 103 0 R / Контуры 762 0 R / Страницы 6 0 R / StructTreeRoot 327 0 R / Viewer Настройки 634 0 R >> эндобдж 4 0 obj> эндобдж 5 0 obj> эндобдж 6 0 obj> эндобдж 7 0 obj> эндобдж 8 0 obj> эндобдж 9 0 obj> эндобдж 10 0 obj> / MediaBox [0 0 595.2 841.8] / Parent 6 0 R / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject >>> / StructParents 0 / Tabs / S >> эндобдж 11 0 obj> эндобдж 12 0 obj> эндобдж 13 0 obj> эндобдж 14 0 obj> эндобдж 15 0 obj> эндобдж 16 0 obj> эндобдж 17 0 obj> эндобдж 18 0 obj> эндобдж 19 0 obj> эндобдж 20 0 obj> эндобдж 21 0 obj> эндобдж 22 0 obj> эндобдж 23 0 obj> эндобдж 24 0 obj> эндобдж 25 0 obj> эндобдж 26 0 obj> / BS> / F 4 / Rect [152.74 33.95 249.76 47.749] / Подтип / Ссылка >> эндобдж 27 0 obj> эндобдж 28 0 obj> эндобдж 29 0 obj> эндобдж 30 0 obj> эндобдж 31 0 объект> эндобдж 32 0 obj> эндобдж 33 0 obj> эндобдж 34 0 obj> эндобдж 35 0 obj> эндобдж 36 0 obj> эндобдж 37 0 obj> эндобдж 38 0 obj> эндобдж 39 0 obj> эндобдж 40 0 obj> эндобдж 41 0 объект> эндобдж 42 0 obj> эндобдж 43 0 obj> эндобдж 44 0 obj> эндобдж 45 0 obj> эндобдж 46 0 obj> эндобдж 47 0 obj> эндобдж 48 0 obj> эндобдж 49 0 obj> эндобдж 50 0 obj [53 0 R] эндобдж 51 0 obj> эндобдж 52 0 obj> эндобдж 53 0 obj> эндобдж 54 0 obj> эндобдж 55 0 obj> эндобдж 56 0 obj> эндобдж 57 0 obj> эндобдж 58 0 obj> эндобдж 59 0 obj> эндобдж 60 0 obj> эндобдж 61 0 объект> эндобдж 62 0 obj> эндобдж 63 0 obj> эндобдж 64 0 obj> эндобдж 65 0 obj [68 0 R] эндобдж 66 0 obj> эндобдж 67 0 obj> эндобдж 68 0 obj> эндобдж 69 0 obj> эндобдж 70 0 obj> эндобдж 71 0 объект> эндобдж 72 0 obj> эндобдж 73 0 obj> эндобдж 74 0 obj> эндобдж 75 0 obj> эндобдж 76 0 obj> эндобдж 77 0 obj> эндобдж 78 0 obj> эндобдж 79 0 obj> эндобдж 80 0 obj> эндобдж 81 0 объект> эндобдж 82 0 объект> эндобдж 83 0 obj> эндобдж 84 0 obj> эндобдж 85 0 объект> / MediaBox [0 0 595.> jG` => s) k} U;

Транзисторный стабилизатор. Схема регулятора напряжения

Регулятор напряжения используется для автоматического поддержания напряжения, установленного автомобильным генератором, работающим в широком диапазоне скоростей ротора и тока нагрузки. Основное техническое требование к регулирующему устройству — поддержание в очень узком диапазоне выходного напряжения генератора, что, в свою очередь, продиктовано надежностью работы и долговечностью различных потребителей.

До недавнего времени регулирование напряжения осуществлялось с помощью регуляторов вибрации.В последнее время на автомобили устанавливаются контактно-транзисторные и бесконтактные регуляторы, выполненные как на дискетных элементах, так и по интегрированной технологии.

В контактно-транзисторных регуляторах напряжения функцию регулирующего элемента, входящего в цепь обмотки возбуждения генератора, выполняет транзистор, а контрольно-измерительный элемент — вибрационное реле. В бесконтактных и интегральных бесконтактных контроллерах используются транзисторы и тиристор в качестве элементов управления и контроля, а в измерительных элементах используются стабилизаторы.Замена вибрационных регуляторов напряжения на транзисторные позволила удовлетворить требования к электрооборудованию.

Стало возможным увеличить возбуждение генераторов до 3 А и более; добиться высокой точности и стабильности регулируемого напряжения; увеличить срок службы регулятора напряжения; упростить обслуживание автомобильных систем питания. В настоящее время в схемах с генераторами Г 250 используются транзисторные реле — регуляторы напряжения РР-362 и РР-350. Транзисторный стабилизатор напряжения РР-356 предназначен для работы с генератором Г272.Интегральные стабилизаторы напряжения I 112A предназначены для работы с генератором на 14 вольт.

Интегральный стабилизатор напряжения I 120 предназначен для автомобильного генератора большой мощности G272. На рис. На фиг.1 изображена схема контактно-транзисторного регулятора. Стабилизатор состоит из транзистора Т (регулирующий элемент), виброрелейного регулятора напряжения РН (управляющего элемента) и реле защиты РЗ. Реле-регулятор имеет одну шунтирующую обмотку РНо, подключенную к генератору выпрямленного напряжения через запорный диод D2, ускоряющий резистор Rу и резистор термокомпенсации RT.Реле имеет нормально разомкнутые контакты, включенные в цепь управления транзистора. Когда скорость вращения ротора генератора невысока и напряжение генератора еще не достигло заданного значения, контакты PH разомкнуты, транзистор T разблокирован. База транзистора подключается к полюсу источника питания, и транзистор запирается. В этом случае ток возбуждения проходит через дополнительные ускоряющие резисторы RD и R, шунтирующие транзистор, что вызывает уменьшение тока возбуждения и, следовательно, напряжения генератора.

Рис.1.

Контакты реле-регулятора снова размыкаются и транзистор разблокируется. Затем процесс повторяется с определенной периодичностью. Ru — позволяет увеличить частоту срабатывания и отпускания реле регулятора напряжения PH за счет изменения падения напряжения на резисторе при разблокировке и блокировке транзистора, что приводит к более резкому изменению напряжения на обмотке PHO. Включенный в эмиттерную цепь транзистора Т диод D2 служит для активной блокировки выходного транзистора, что необходимо для обеспечения надежной работы транзистора при повышенных температурах.

Блокировка происходит из-за того, что падение напряжения на D2 от тока, протекающего через Rу и Rd, при блокировке транзистора прикладывается к переходному эмиттеру — базе транзистора в направлении блокировки. Термокомпенсационный резистор RT необходим для поддержания напряжения на заданном уровне при широком изменении температуры. Диод Dg служит для гашения ЭДС самоиндукции обмотки возбуждения и защиты транзистора от перенапряжения в момент его запирания.Реле релейной защиты предназначено для защиты транзистора от больших токов, возникающих при коротком замыкании зажима W на корпусе генератора или регулятора. Реле имеет главную обмотку RZO, соединенную последовательно с AVH, вспомогательное реле подключено параллельно AVG и удерживает реле, реле и реле соединены в противоположных направлениях.

При токе короткого замыкания ток через RZO увеличивается, реле при этом шунтируется, контакты реле замыкаются, транзистор запирается и обмотка реле включается.Резисторы Rу и Rd ограничивают ток короткого замыкания до 0,3 А. Только после устранения короткого замыкания и отключения АБ от РЗ отключится РЗ. Диод D1 используется для исключения срабатывания реле при замкнутых контактах регулятора напряжения PH, так как при отсутствии этого диода реле будет включаться на напряжение генератора. Надежность регулятора обусловлена ​​снижением отключающей способности контактов. Однако износ и эрозия контактов, наличие пружинной и колебательной систем часто становятся причиной их выхода из строя.На рис. 2 показан бесконтактный регулятор напряжения типа ПП-350, который используется в автомобилях ГАЗ Волга.

Фиг.2

Бесконтактный регулятор напряжения состоит из транзисторов Т2 и Т3 — германий; T1 — кремниевые резисторы R6 — R9 и диоды D2 и D3, стабилитрон D1, делитель входного напряжения R1, R2, R3, RT и дроссель dr. Если выпрямленное напряжение генератора, подаваемое на входной делитель, меньше значения, на которое настроен регулятор, стабилитрон D1 блокируется, а транзисторы T2 и T3 разблокируются по (+) схеме выпрямителя — диод D3 — эмиттерный переход — коллектор транзистора ТЗ — обмотка возбуждения ОВГ — (-) Протекает максимальный ток возбуждения.Как только выпрямленное напряжение достигает заданного уровня, стабилитрон «пробивается» и транзистор T1 разблокируется. Сопротивление этого транзистора становится минимальным и шунтирует переходы эмиттер-база транзисторов T2 и T3, что приводит к их блокировке. Текущий ВГВ начинает спадать. Схема переключения выполнена с определенной частотой и создает такую ​​величину тока возбуждения, при которой среднее значение регулируемого напряжения поддерживается на заданном уровне.

Для повышения четкости переключения транзисторов и уменьшения времени перехода схемы из одного состояния в другое в ней предусмотрена цепная обратная связь с включением резистора R4. При повышении входного напряжения (+) выпрямитель — диод D3 — переходный эмиттер — база транзистора T3 — диод D2 — переходный эмиттер — коллектор транзистора T2 — резистор R4 — обмотка дросселя DR — (-) уменьшается, что приводит к уменьшение падения напряжения на др. В этом случае падение напряжения на стабилитроне D1 увеличивается, вызывая увеличение тока базы T1 и более быстрое переключение этого транзистора.Когда входное напряжение понижается, цепь обратной связи способствует быстрой блокировке транзистора T1.

Для активной блокировки выходного транзистора Т3 и надежной работы при повышенных температурах окружающей среды в эмиттерную цепь транзистора Т3 включен диод D3. Падение напряжения на диоде выбирается резистором R9. Диод D2 используется для улучшения блокировки транзистора T2, когда транзистор T1 разблокирован из-за дополнительного падения напряжения на этом диоде.Для фильтрации входного напряжения применяется дроссель др. Термистор РТ компенсирует изменение падения напряжения на переходе эмиттер — база транзистора Т1 и стабилизатор D1 от температуры окружающей среды. Стабилизатор напряжения для большегрузных автомобилей МАЗ, КАМАЗ, КрАЗ выполнен на кремниевых транзисторах (рис. 3).

Фиг.3

Схема регулятора упрощена по сравнению с ПП-350, количество транзисторов уменьшено. Диоды D2 и D3, входящие в базовую схему транзистора Т2, позволяют использовать транзисторы с более широкими допусками по параметрам, в частности по величине напряжения насыщения Т1.При питании 24 В в делителе напряжения должна использоваться дополнительная цепь, включающая термистор RT и резистор R7. На рис. 4 представлена ​​схема используемого в УАЗе стабилизатора напряжения ПП132А.

Рис. Четыре. Схема регулятора напряжения РР 132А:

1 — дроссель; 2, 3, 4, 5, 6, 13, 14, 15, 16, 18, 20, 22, 23, 24 — резисторы; 7 — диод; 8, 9, 17 — транзисторы; 10, 11, 12, 19 — стабилитроны. Эта схема представляет собой бесконтактный транзисторный стабилизатор напряжения, имеющий три регулируемых диапазона настройки напряжения.Изменение диапазонов регулируемого напряжения осуществляется переключателем 25, расположенным в верхней части корпуса регулятора. Регулируемое напряжение при частоте вращения ротора генератора — 35 мин-1, нагрузка 14 А, температура 20 o

Регулятор работает следующим образом. После включения силового выключателя Q1 сетевое напряжение одновременно поступает на диоды VD1, VD2 и первичную обмотку трансформатора Т1. В этом случае выпрямитель, состоящий из диодного блока VD6-VD9, конденсатора С1 и переменного резистора R1, формирует управляющее напряжение, которое поступает на базу транзистора и открывает его.Если в момент включения регулятора сеть имеет отрицательную полярность, ток нагрузки протекает по цепи VD2 — эмиттер-коллектор VT1-VD3. При положительной полярности сетевого напряжения ток протекает по цепи VD1 — коллектор-эмиттер VT1-VD4. Величина тока нагрузки зависит от величины управляющего напряжения на базе VT1. Вращая ползунок R1 и изменяя значение управляющего напряжения, регулируйте величину тока коллектора VT1. Этот ток, а следовательно, и ток, протекающий в нагрузке, будет тем больше, чем выше уровень управляющего напряжения, и наоборот.В крайнем правом углу схемы положения двигателя переменного резистора транзистор будет полностью открыт и «доза» потребляемой нагрузкой электроэнергии будет соответствовать номиналу. Если двигатель R1 переместить в крайнее левое положение, VT1 будет заблокирован, и ток не будет проходить через нагрузку.
Управляя транзистором, мы фактически регулируем амплитуду переменного напряжения и тока, действующих в нагрузке. При этом транзистор работает в непрерывном режиме, благодаря чему такой регулятор лишен недостатков, присущих тиристорным устройствам.
Теперь перейдем к дизайну устройства. Диодные блоки, конденсатор, резистор R2 и диод VD6 смонтированы на печатной плате размером 55х35 мм, изготовленной из фольгированного гетинакса или текстолита толщиной 1-2 мм (рисунок 2).
Устройство может использовать следующие детали. Транзистор — КТ812А (В), КТ824А (В), КТ828А (В), КТ834А (В, С), КТ840А (В), КТ847А или КТ856А. Диодные блоки: VD1-VD4-KTS410B или KTS412V. VD6- VD9 — КЦ405 или КЦ407 с любым буквенным индексом; Диод VD5 — серии D7, D226 или D237.Переменный резистор типа СП, СПО, ППБ мощностью не менее 2 Вт, постоянный резистор — ВС, МЛТ, АМЛТ, С2-23. Конденсатор оксидный — К50-6, К50-16. Сетевой трансформатор — ТВ3-1-6 от ламповых радиоприемников и усилителей, ТС-25, ТС-27 — от телевизора «Юность» или любой другой маломощный с напряжением вторичной обмотки 5-8 В. Предохранитель рассчитан на максимальный ток 1 А. Тумблер — Т3-С или любая другая сеть. XP1 — вилка стандартная, XS1 — розетка.
Все элементы регулятора помещены в пластиковый корпус размером 150x100x80 мм.На верхней панели корпуса установлены тумблер и переменный резистор с декоративной ручкой. Гнездо для подключения нагрузки и гнездо предохранителя смонтированы на одной из боковых стенок корпуса. На этой же стороне есть отверстие для шнура питания. Внизу корпуса установлены транзистор, трансформатор и печатная плата. Транзистор должен быть оборудован радиатором с площадью рассеяния не менее 200 см 2 и толщиной 3-5 мм.
Регулятор не требует регулировки.При правильной установке и исправности запчастей он начинает работать сразу после включения в сеть.
А теперь несколько рекомендаций для желающих улучшить устройство. Изменения в основном касаются увеличения выходной мощности регулятора. Так, например, при использовании транзистора КТ856 мощность, потребляемая нагрузкой от сети, может составить 150 Вт, для КТ834 — 200 Вт, а для КТ847-250 Вт. При необходимости дальнейшего увеличения выходной мощности транзистора. В устройстве несколько параллельно соединенных транзисторов можно использовать в качестве регулирующего элемента, подключив их соответствующие выходы.Вероятно, в этом случае регулятор придется снабдить небольшим вентилятором для более интенсивного воздушного охлаждения полупроводниковых приборов. Кроме того, диодный блок VD1-VD4 потребуется заменить на четыре более мощных диода, рассчитанных на рабочее напряжение не менее 250 В и величину тока в соответствии с потребляемой нагрузкой. Для этого подойдут аппараты серий D231-D234, D242, D243, D245-D248. Также необходимо будет заменить VD5 на более мощный диод, рассчитанный на ток до 1 А.Также больший ток должен выдерживать предохранитель.

Регулятор напряжения транзисторный

В нескольких выпусках журнала «РадиоАматор» были напечатаны схемы тиристорных регуляторов сетевого напряжения, но такие устройства имеют ряд существенных недостатков, ограничивающих их возможности. Во-первых, они вносят довольно заметные помехи в электрическую сеть, что часто отрицательно сказывается на работе телевизоров, радио, магнитофонов. Во-вторых, они могут использоваться только для управления нагрузкой с сопротивлением (электрическая лампа, нагревательный элемент) и не могут использоваться одновременно с индуктивной нагрузкой (электродвигатель, трансформатор).

Между тем все эти проблемы легко решаются сборкой электронного устройства, в котором роль регулирующего элемента выполнял бы не тиристор, а мощный транзистор. Я предлагаю такую ​​конструкцию, и повторить ее сможет любой, даже неопытный радиолюбитель, затратив минимум времени и денег. Транзисторный регулятор напряжения содержит мало радиоэлементов, не вносит помех в электрическую сеть и работает с нагрузкой как с активным, так и с индуктивным сопротивлением.С его помощью можно регулировать яркость люстры или настольной лампы, температуру нагрева паяльника или электроплиты, электрокамина, скорость вращения электродвигателя, вентилятора, электродрели или напряжение на обмотке трансформатора.

Устройство имеет следующие параметры: диапазон регулировки напряжения от 0 до 218 В; Максимальная мощность нагрузки зависит от используемого транзистора и может составлять 500 Вт и более. Регулирующим элементом устройства является транзистор VT1 (см. Рисунок).

Диодный блок VD1-VD4 в зависимости от фазы сетевого напряжения подает это напряжение на коллектор или эмиттер VT1. Трансформатор Т1 понижает напряжение 220 В до 5-8 В., которое выпрямляется диодным блоком VD6-VD9 и сглаживается конденсатором С1. Переменный резистор R1 используется для регулировки величины управляющего напряжения, а резистор R2 ограничивает базовый ток транзистора.

Диод VD5 защищает VT1 от падения на его базу напряжения отрицательной полярности.Устройство подключается к сети с помощью вилки XP1. Гнездо XS1 используется для подключения нагрузки. Регулятор работает следующим образом. После включения тумблером S1 сетевое напряжение подается одновременно на диоды VD1, VD2 и первичную обмотку трансформатора Т1. В этом случае выпрямитель, состоящий из диодного блока VD6-VD9, конденсатора С1 и переменного резистора R1, генерирует управляющее напряжение, которое поступает на базу транзистора и открывает его.

Если в момент включения регулятора в сети присутствует напряжение отрицательной полярности, ток нагрузки протекает по цепи VD1-коллектор-эмиттер VT1-VD4.Вращая ползунок R1 и изменяя управляющее напряжение, вы можете контролировать величину тока коллектора VT1. Этот ток, а следовательно, и ток, протекающий в нагрузке, будет тем больше, чем выше уровень контроллера, и наоборот. В крайнем правом положении на схеме положения ползунка R1 транзистор будет полностью открыт, а «доза» потребляемой нагрузкой электроэнергии будет соответствовать номинальной. Если двигатель R1 переместить в крайнее левое положение, VT1 будет заблокирован, и ток не будет проходить через нагрузку.Управляя транзистором, мы фактически контролируем амплитуду переменного напряжения и тока, действующих в нагрузке. При этом транзистор работает в непрерывном режиме, поэтому такой регулятор лишен недостатков, присущих тиристорным устройствам.

Проект . Диодный блок, диоды, конденсатор и резистор R2 смонтированы на печатной плате размером 55×35 мм, изготовленной из текстолита, покрытого фольгой, толщиной 1-2 мм.

В устройстве могут использоваться следующие детали: транзисторы КТ840А, Б (П = 100 Вт), КТ856А (П = 150 Вт), КТ834А, Б, Б (П = 200 Вт), КТ847А (П = 250 Вт).

Если необходимо еще больше увеличить мощность регулятора, то необходимо использовать несколько транзисторов, подключив их соответствующие выводы. Вероятно, в этом случае регулятор придется снабдить небольшим вентилятором для более интенсивного воздушного охлаждения полупроводниковых приборов.

Диоды VD1-VD4 типа КД202Р, КД206Б или любые другие компактные на напряжение более 250 В и ток в соответствии с потребляемым нагрузкой током.

Блок диодный ВД6-ВД9 типа КЦ405, КЦ407 с любым буквенным индексом.Диод VD5 — D229B, K, L или любой другой на ток до 1 А. Переменный резистор R1 типа СП, СПО, ППБ мощностью не менее 2 Вт. Постоянный резистор R2 типа ВС, МЛТ, ОМПТ, С2-23 мощностью не менее 2 Вт. Конденсатор оксидный типа К50-6, К50-16. Сетевой трансформатор типа ТВЗ-1-6 — от ламповых радиоприемников и усилителей, ТС-25, ТС-27 — от ТВ Юность, но может успешно применяться любой другой маломощный вторичный предохранитель 5-8 В. напряжение 250 В и ток в соответствии с максимально допустимой мощностью транзистора.Транзистор должен быть оборудован радиатором с площадью рассеяния не менее 200 см2 и толщиной 3-5 мм.

Регулятор не требует регулировки. При правильной установке и обслуживаемых деталях он начинает работать сразу после подключения к сети.

После сборки простейший стабилизатор напряжения на одном транзисторе был разработан для конкретного блока питания и конкретного потребителя, конечно, больше не было необходимости подключать его, но как всегда наступает момент, когда мы перестаем поступать правильно.Следствием этого являются усилия и размышления о том, как жить, быть дальше и принять решение восстановить то, что было создано ранее, или продолжать творить.

Схема № 1

Был стабилизированный импульсный блок питания, дававший выходное напряжение 17 вольт и ток 500 миллиампер. Требовалось периодическое изменение напряжения в диапазоне 11–13 вольт. И знаменитый на одном транзисторе с этим отлично справился. От себя добавил к нему только светодиодную индикацию и ограничивающий резистор.Кстати, светодиод здесь не только «светлячок», сигнализирующий о наличии выходного напряжения. При правильно подобранном ограничивающем резисторе даже небольшое изменение выходного напряжения влияет на яркость светодиода, что дает дополнительную информацию о ее повышении или понижении. Выходное напряжение можно было изменять от 1,3 до 16 вольт.

КТ829 — мощный низкочастотный кремниевый композитный транзистор, устанавливался на мощный металлический радиатор и казалось, что при необходимости он вполне выдерживает большую нагрузку, но в цепи потребителя произошло короткое замыкание и он сгорел.Транзистор отличается высоким коэффициентом усиления и используется в усилителях низкой частоты — действительно видно его место там, а не в регуляторах напряжения.

Слева снятые электронные компоненты, справа подготовленные ими к замене. Разница в количестве двух наименований и качестве схем, бывшей и той, которую решено было собрать, несопоставима. Напрашивается вопрос: «Стоит ли собирать схему с ограниченными возможностями, когда есть более продвинутая версия« за те же деньги »в прямом и переносном смысле этого высказывания?»

Схема № 2

В новой схеме также есть электронная почта с тремя выходами.Компонент (но это уже не транзистор) представляет собой постоянный и переменный резистор, светодиод со своим ограничителем. Добавлены всего два электролитических конденсатора. Обычно на типовых схемах указываются минимальные значения C1 и C2 (C1 = 0,1 мкФ и C2 = 1 мкФ), которые необходимы для стабильной работы стабилизатора. На практике значения емкости колеблются от десятков до сотен микрофарад. Емкости следует располагать как можно ближе к микросхеме. Для больших мощностей условие C1 → C2.Если емкость конденсатора на выходе превышает емкость конденсатора на входе, то возникает ситуация, при которой выходное напряжение превышает входное, что приводит к выходу из строя микросхемы стабилизатора. Для его устранения устанавливают защитный диод VD1.

Эта схема имеет совершенно другие возможности. Входное напряжение от 5 до 40 вольт, выходное 1,2 — 37 вольт. Да, падение напряжения на входе есть — на выходе около 3,5 вольт, но роз без шипов не бывает.А вот микросхема КР142ЕН12А под названием линейный регулируемый стабилизатор напряжения имеет хорошую защиту от перегрузки по току нагрузки и кратковременную защиту от короткого замыкания на выходе. Его рабочая температура до + 70 градусов по Цельсию, работает с внешним делителем напряжения. Выходной ток нагрузки до 1 А для длительной работы и 1,5 А для кратковременной. Максимально допустимая мощность при работе без радиатора — 1 Вт, если микросхема установлена ​​на радиатор достаточного размера (100 см²), то P max.= 10 Вт.

Что случилось

Сам процесс установки обновленной версии занял не больше времени, чем предыдущий. В этом случае получается не простой регулятор напряжения, который подключается к блоку питания стабилизированного напряжения; Собранная схема при подключении даже к сетевому понижающему преобразователю с выпрямителем на выходе сама дает необходимое стабилизированное напряжение. Естественно, что выходное напряжение трансформатора должно соответствовать допустимым параметрам входного напряжения микросхемы КР142ЕН12А.Вместо этого вы можете использовать и импортировать аналоговый интегральный стабилизатор. Автор Бабай из Барнаула .

Обсудить статью ДВА ПРОСТЫХ РЕГУЛЯТОРА НАПРЯЖЕНИЯ

транзистор% 20d% 201785 техническое описание и примечания по применению

Техническое описание транзистора K3235 pdf

Ixdp20n60b igbt 600v 32a wdiode to220ab Техническое описание ixys pdf техническое описание без технического описания поиск интегральных схем IC, полупроводников и других электронных компонентов, таких как резисторы, резисторы.K941 datasheet vdss100v, nchannel mosfet toshiba, 2sk941 datasheet, k941 pdf, распиновка k941, руководство k941, схема k941, эквивалент k941, данные k941. Spp20n65c3, spa20n65c3 spi20n65c3 cool mos power transistor v ds 650 v rdson 0. K2837 datasheet nch mosfet, 2sk2837 transistor toshiba, 2sk2837 datasheet, k2837 pdf, распиновка k2837, эквивалент k2837, данные k2837, схема k2837. Комплементарный низковольтный транзистор stmicroelectronics.

K2837 datasheet nch mosfet, транзистор toshiba 500в 20а.C33725 datasheet pdf npn транзистор nxp, pdf, распиновка, эквивалент, замена, схема, руководство, данные, схема, детали, техническое описание. Прайс-лист K3235 предлагает вам лучшую фотографию K3235, транзистор и MOSFET K3235. Затем вы узнали, что элементы схемы не работают одинаково на всех частотах. Устройство представляет собой npn-транзистор, изготовленный с использованием планарной технологии, что приводит к созданию прочных высокопроизводительных устройств. Транзистор — это полупроводниковое устройство, используемое для усиления или переключения электронных сигналов и электроэнергии.Они разработаны для усилителей звука и драйверов, использующих дополнительные или квазикомплементарные схемы. Транзисторы часть 2 Транзисторы в качестве усилителя можно классифицировать по. K3563 2sk3563 техническое описание компонентов pdf техническое описание бесплатно из технического паспорта поиск интегральных схем IC, полупроводников и других электронных компонентов, таких как резисторы, конденсаторы, транзисторы и диоды. На практике у обеих этих схем есть свои подводные камни, поскольку последовательное соединение довольно сложно реализовать.Показанная выше конфигурация называется npn-транзистором.

Доступны функции, спецификации, альтернативный продукт, учебные модули по продукту и таблицы данных. Toshiba, alldatasheet, datasheet, сайт поиска данных для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. K3235 datasheet, k3235 pdf, k3235 data sheet, k3235 manual, k3235 pdf, k3235, datenblatt, electronics k3235, alldatasheet, бесплатно, техническое описание, техническое описание, техническое описание.Эмиттерные общие сдвоенные цифровые транзисторы emg8 umg8n fmg8a zfeatures 1 две микросхемы dtc143z в корпусе emt, umt или smt. K3237 datasheet, k3237 pdf, k3237 data sheet, k3237 manual, k3237 pdf, k3237, datenblatt, electronics k3237, alldatasheet, бесплатно, техническое описание, техническое описание, техническое описание. Предварительный даташит r07ds0432ej0300 2sc12ak предыдущий. Для наших клиентов, старое название компании в каталогах и других документах, 1 апреля 2010 года корпорация nec electronics слилась с корпорацией renesas technology, а корпорация renesas electronics — слилась.Терминал слева называется эмиттером, а терминал справа. Напряжение или ток, приложенные к одной паре выводов транзисторов, контролируют ток через другую пару выводов. Ja измеряется устройством в неподвижной воздушной среде с t a 25c.

Ka7630 pdf, описание ka7630, даташиты на ka7630, ka7630. Silicon n channel mos fet высокоскоростное переключение мощности, k3235 pdf скачать renesas electronics, k3235 datasheet pdf, распиновки, технический паспорт, эквивалент, схема, перекрестная ссылка, устаревшее, схемы.Предлагаем диоды dxt3150 от kynix semiconductor hong kong limited. В pnp-транзисторе эмиттер выполнен из материала p-типа, база — из материала n-типа. Прайс лист ктс3198гри, фототранзистор ктс3198гри. Ка7630 даташит, Ка7630 паспорт, Ка7630 pdf, Ка7630 схема. Транзисторная аудиосистема, приложения для усилителя каскадного усилителя, таблица данных c2235, схема c2235, таблица данных c2235. Nchannel trenchmostm транзисторный логический уровень fet nexperia.

Для одиночного транзистора окружающая схема устанавливает усиление, и оно всегда намного меньше, чем предполагаемый параметр в таблице данных.В принципе, транзисторы можно использовать параллельно, чтобы увеличить ток, или последовательно, чтобы увеличить напряжение. Эта таблица данных и ее содержимое принадлежат членам группы компаний premier farnell или имеют лицензию на нее. Sot23 s8550 транзистор pnp особенности комплиментарны. Использование транзисторов, правила транзисторов, схема с общим эмиттером, усиление малого сигнала, полевые транзисторы, рабочие области jfet. Он состоит из полупроводникового материала, обычно с тремя выводами для подключения к внешней цепи.Дополнительные характеристики низковольтных транзисторов предварительно выбраны в описании общего назначения применения усиления постоянного тока. Эти эпитаксиальные планарные транзисторы смонтированы в пластиковом корпусе sot32. Рассеиваемая мощность pdsm и номинальный ток idsm основаны на. Под головкой винта следует разместить шайбу или гофрированную пружинную шайбу 3 din 7. Irf1010 datasheet, irf1010 pdf, irf1010 data sheet, irf1010 manual, irf1010 pdf, irf1010, datenblatt, electronics irf1010, alldatasheet, free, datasheet, datasheets.Ir2106s драйвер микросхемы highlow driver 8soic international. Вы начали с простых резистивных цепей, затем с цепей динамических систем с конденсаторами и катушками индуктивности, а затем с операционными усилителями. C Абсолютный максимальный рейтинг ta25 c, если не указано иное, параметр символ номинальные значения единица измерения напряжение коллекторной базы vcbo 30 В напряжение коллекторного передатчика vceo 15 В базовое напряжение эмиттера vebo 5 В ток коллектора ic 50 мА мощность коллектора.

K3235 datasheet, k3235 pdf, распиновка k3235, аналог, замена 2sk3235 renesas, схема, схема, инструкция.Например, он использовался в цепях отклонения линии некоторых телевизоров в то время, когда высоковольтные транзисторы было трудно изготовить. Aod4189 p-канальный полевой транзистор с режимом расширения. Pdf 2n5368 2n5370 2n5371 2n5372 2n5373 2n4954 2n5418 2n5419 d29a4 d29a5 2n5381 транзистор 3405 npn 2n5383 2n5380 2n4425 2n27. Силовые транзисторы Дарлингтона npn Silicon page 110612 v1. Kt812a — параметры поиска по каталогам.

Проблема с таблицей данных Mosfet со значением k все о схемах.Транзисторы IXYS 3 кв IGBT можно приобрести в магазине Mouser Electronics. Vbrceo 80v min Широкая зона безопасной эксплуатации Дополнение к типу 2sa1634. До сих пор в ee100 вы видели аналоговые схемы. Фиксированный стабилизатор с несколькими выходами Fairchild, все технические данные, технические данные, сайт поиска технических данных для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Некоторый номер детали от того же производителя guangdong kexin industrial. Усилитель La733p, транзисторы, кремниевые pnp максимальные номинальные характеристики, номинальное значение, обозначение, единица измерения, напряжение коллекторного передатчика, vceo, 48 В пост.

индекс ресурсов

     Стабилитрон 15В 1.0k
      , --- + ---- + ---- + ---- + -------- + - / \ / \ ----- o + Vbatt
      | | | | + | 10 мкФ |
    \ _ | _ | 10к | === | + Vbatt -> + к цирку.
     / _ \ | | е | + - к круг.
     земля | 1к | | Q | ------ || C | G | --- +
          + - || - '| | | S |
   переключить | .01uF 10k, --- | D / Q | ----, |
          | | | | __R _______ | | земля
     _ | _ | земля | | |
   , -o o - o + '------ | --- + - / \ / \ -'
   | | + | | 100 тыс.
  земля 100k | | === 0.1 мкФ
               | е | |
               + - b q3 | земля
   отключить | c |
   и сбросить 270к | | 270 тыс.
      _ | _ | '---------- + - / \ / \ - gnd
    , -о о - о --- '
    |
   земля
