Общие сведения о транзисторе КТ817

КТ817 — это биполярный NPN транзистор средней мощности, разработанный в СССР. Он относится к семейству кремниевых эпитаксиально-планарных транзисторов и выпускается в нескольких модификациях: КТ817А, КТ817Б, КТ817В и КТ817Г.

Основные особенности транзистора КТ817:

Структура: NPN
Максимальное напряжение коллектор-эмиттер: от 40В до 100В (в зависимости от модификации)
Максимальный ток коллектора: 3А
Максимальная рассеиваемая мощность: 10-25 Вт
Коэффициент усиления по току: 25-275
Граничная частота коэффициента передачи тока: 3 МГц

Транзистор КТ817 выпускается в пластмассовом корпусе КТ-27 (TO-126) с тремя выводами. Это позволяет использовать его как в условиях поверхностного монтажа, так и при традиционном монтаже в отверстия печатной платы.

Основные электрические характеристики КТ817

Рассмотрим подробнее ключевые параметры транзистора КТ817:

Максимальное напряжение коллектор-эмиттер:
- КТ817А — 40В
- КТ817Б — 45В
- КТ817В — 60В
- КТ817Г — 100В
Максимальный постоянный ток коллектора: 3А
Максимальный импульсный ток коллектора: 6А
Максимальная рассеиваемая мощность коллектора: 10-25 Вт (зависит от условий охлаждения)
Статический коэффициент передачи тока: 25-275
Граничная частота коэффициента передачи тока: 3 МГц
Емкость коллекторного перехода: 120 пФ
Постоянное напряжение насыщения коллектор-эмиттер: не более 0,6В

Эти характеристики позволяют использовать КТ817 в различных схемах средней мощности, где требуется обработка сигналов до нескольких мегагерц.

Применение транзистора КТ817 в электронных устройствах

Благодаря своим характеристикам, транзистор КТ817 находит широкое применение в различных электронных схемах и устройствах:

Усилители мощности звуковой частоты
Импульсные источники питания
Преобразователи напряжения
Драйверы электродвигателей
Ключевые каскады

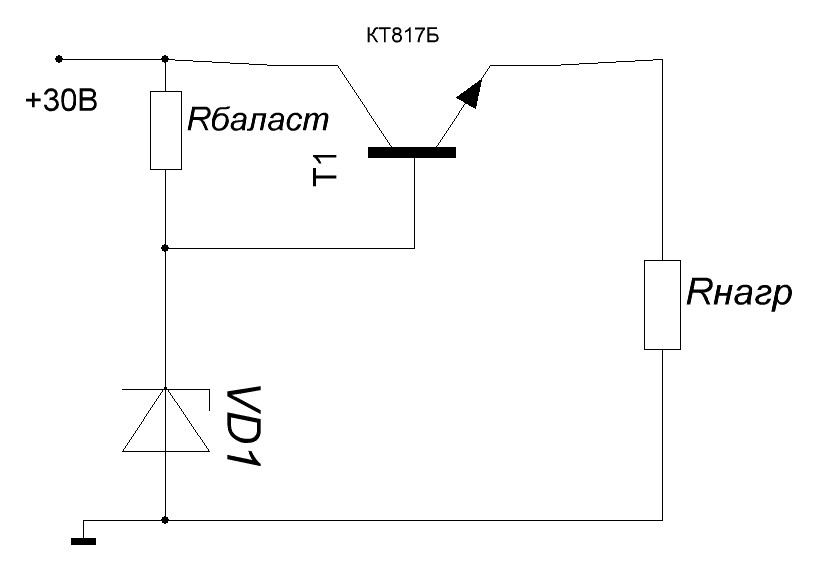

Регуляторы напряжения
Стабилизаторы тока
Зарядные устройства

КТ817 часто используется в качестве выходного каскада в усилителях мощности звуковой частоты. Его способность работать с токами до 3А позволяет получать выходную мощность порядка 10-20 Вт на нагрузке 4-8 Ом.

В импульсных источниках питания КТ817 применяется как силовой ключ в преобразователях напряжения. Высокое пробивное напряжение коллектор-эмиттер (до 100В у КТ817Г) обеспечивает надежную работу в таких схемах.

Аналоги транзистора КТ817 и их особенности

КТ817 имеет ряд отечественных и зарубежных аналогов с похожими характеристиками:

КТ816 — комплементарная пара для КТ817 (PNP-структура)
КТ818 — более мощная версия с током коллектора до 10А
BD237, BD239 — зарубежные аналоги с близкими параметрами
TIP31, TIP41 — силовые транзисторы с большим током и мощностью
2SC2073 — японский аналог с улучшенными частотными свойствами

При выборе аналога важно учитывать не только основные электрические параметры, но и особенности корпуса, теплоотвод, частотные свойства. Например, TIP31 имеет лучший теплоотвод за счет металлического корпуса TO-220, что позволяет ему работать с большей мощностью.

Особенности применения транзистора КТ817 в схемах

При использовании КТ817 в электронных устройствах следует учитывать некоторые особенности:

Теплоотвод: При работе на максимальной мощности необходимо обеспечить эффективный теплоотвод. Рекомендуется использовать радиатор площадью не менее 10-15 см².
Защита от перегрева: В мощных схемах желательно применять термокомпенсацию или тепловую защиту для предотвращения теплового пробоя.
Режим работы: КТ817 может работать как в активном режиме, так и в ключевом. В ключевом режиме важно обеспечить достаточный ток базы для полного насыщения транзистора.
Частотные ограничения: Граничная частота 3 МГц ограничивает применение КТ817 в высокочастотных схемах. На частотах выше 1 МГц усиление заметно падает.
Комплементарные пары: Для построения двухтактных каскадов КТ817 хорошо сочетается с PNP-транзистором КТ816, образуя комплементарную пару.

Выбор оптимальной модификации КТ817 для конкретной схемы

При выборе конкретной модификации КТ817 (А, Б, В или Г) следует руководствоваться следующими критериями:

Напряжение питания схемы: Выбирайте модификацию с запасом по напряжению коллектор-эмиттер. Например, для схемы с питанием 24В подойдет КТ817В (U_КЭ max = 60В).
Требуемая мощность: Учитывайте максимальную рассеиваемую мощность транзистора и обеспечивайте соответствующий теплоотвод.
Коэффициент усиления: Для схем с малыми токами базы выбирайте транзисторы с большим h21э.
Частотные требования: Для работы на частотах близких к 1 МГц выбирайте транзисторы с максимальным значением f_T.

Правильный выбор модификации КТ817 позволит оптимизировать работу вашей схемы и обеспечить ее надежность.
