Транзистор кт819 параметры. Транзистор КТ819: характеристики, применение и особенности использования — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие основные параметры имеет транзистор КТ819. Для каких целей он используется. Как правильно подключать и эксплуатировать КТ819. На что обратить внимание при выборе этого транзистора.

Содержание

Общая характеристика транзистора КТ819

Транзистор КТ819 представляет собой кремниевый биполярный транзистор n-p-n структуры. Он относится к мощным высокочастотным транзисторам и предназначен для работы в усилительных и переключающих схемах.

Основные особенности КТ819:

Структура: n-p-n
Материал: кремний
Тип: биполярный
Назначение: усиление и коммутация
Мощность: до 100 Вт (с радиатором)
Рабочая частота: до 3 МГц

Ключевые параметры и характеристики КТ819

Рассмотрим основные электрические параметры транзистора КТ819:

Максимальное напряжение коллектор-эмиттер: 100 В
Максимальный ток коллектора: 15 А
Максимальная рассеиваемая мощность: 3 Вт (без радиатора), 100 Вт (с радиатором)
Коэффициент усиления по току: не менее 20

Граничная частота коэффициента передачи тока: 3 МГц
Максимальное напряжение эмиттер-база: 5 В

Какие выводы можно сделать из этих характеристик? КТ819 способен работать с довольно высокими напряжениями и токами, обеспечивая значительное усиление сигнала. При этом он сохраняет работоспособность на частотах до нескольких мегагерц.

Область применения транзистора КТ819

Благодаря своим характеристикам, КТ819 находит широкое применение в различных электронных устройствах:

Усилители мощности звуковой частоты
Импульсные источники питания
Преобразователи напряжения
Драйверы управления электродвигателями
Коммутаторы больших токов
Выходные каскады радиопередатчиков

Где конкретно можно встретить этот транзистор? КТ819 часто используется в бытовой аудиоаппаратуре, автомобильной электронике, промышленных системах управления.

Особенности подключения и эксплуатации КТ819

При работе с транзистором КТ819 следует учитывать некоторые важные моменты:

Обязательное использование радиатора при работе на большой мощности
Соблюдение полярности подключения выводов
Защита от перегрузок по току и напряжению
Учет температурной зависимости параметров

Как правильно подключить КТ819? Выводы транзистора имеют следующее назначение:

Левый вывод (если смотреть на плоскую сторону корпуса) — эмиттер
Средний вывод — база
Правый вывод — коллектор

Металлический корпус транзистора электрически соединен с коллектором, это нужно учитывать при монтаже.

Сравнение КТ819 с аналогами

Как КТ819 соотносится с другими похожими транзисторами? Рассмотрим его основные аналоги:

2SC5200 — японский аналог с близкими параметрами
2N3055 — популярный транзистор схожего назначения

КТ818 — отечественный транзистор с меньшей мощностью

В чем преимущества КТ819? По сравнению с аналогами он обладает хорошим сочетанием высокой мощности и приемлемой рабочей частоты. При этом стоимость КТ819 обычно ниже импортных аналогов.

Типовые схемы включения транзистора КТ819

Рассмотрим несколько базовых схем с использованием КТ819:

Простой усилитель мощности звуковой частоты
Ключевой каскад для управления нагрузкой

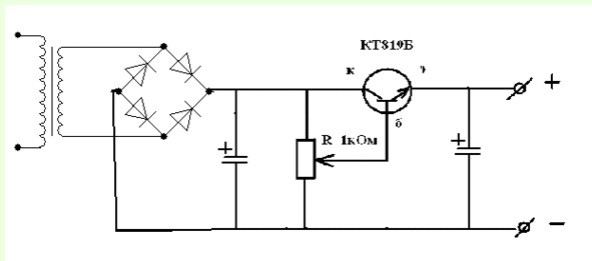

Стабилизатор напряжения на КТ819

Какие особенности нужно учесть при разработке схем? Важно обеспечить правильный тепловой режим транзистора, а также защиту от перегрузок. В высокочастотных схемах следует минимизировать длину выводов.

Выбор и проверка транзистора КТ819

На что обратить внимание при покупке КТ819? Вот несколько рекомендаций:

Приобретайте транзисторы у проверенных поставщиков
Обращайте внимание на маркировку и внешний вид корпуса
По возможности проверяйте основные параметры транзистора

Как проверить работоспособность КТ819? Простейшая проверка возможна с помощью мультиметра — измерьте сопротивление переходов в прямом и обратном направлении. Для более точной проверки потребуется специальный тестер транзисторов.

Техника безопасности при работе с КТ819

При использовании мощных транзисторов важно соблюдать правила безопасности:

Не превышайте максимально допустимые напряжения и токи
Используйте защитные очки при пайке во избежание попадания брызг припоя
Будьте осторожны — корпус работающего транзистора может сильно нагреваться
Не забывайте о возможности накопления заряда в схеме даже после выключения питания

Соблюдение этих простых правил поможет избежать неприятных ситуаций и выхода транзистора из строя.

Транзистор КТ819

Скорее всего в вашем браузере отключён JavaScript.

Вы должны включить JavaScript в вашем браузере, чтобы использовать все возможности этого сайта.

(093) 626-46-46 Viber
(096) 626-46-46
(099) 626-46-46

Поиск:

Больше изображений

Транзистор КТ819

Подписаться на оповещения о цене

Подпишитесь, чтобы получить уведомление, когда товар появится в наличии

Транзисторы кремниевые мезаэпитаксиально-планарные структуры n-p-n переключательные.
Транзисторы (КТ)2Т819А, (КТ)2Т819Б, (КТ)2Т819В предназначены для применения в усилителях и переключающих устройствах.

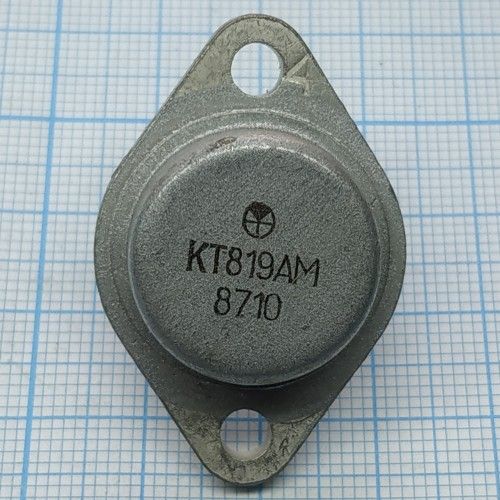

Корпус металлический со стеклянными изоляторами и жесткими выводами.

Характеристики:

Тип корпуса: КТ-9
Структура транзистора: n-p-n
Постоянная рассеиваемая мощность коллектора: 3 Вт

Постоянная рассеиваемая мощность коллектора с теплоотводом: 100 Вт
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 3 МГц
Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 100 В (0,1кОм) — КТ819А, 80 В (0,1кОм) — КТ819Б
Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В
Максимально допустимый постоянный ток коллектора: 15 А
Максимально допустимый импульсный ток коллектора: 20 А
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 1 мА (40В)
Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 20
Сопротивление насыщения между коллектором и эмиттером: не более 0,4 Ом

Недоступны варианты для этого товара.

Описание

Подробности

Характеристики:

Тип корпуса: КТ-9
Структура транзистора: n-p-n
Постоянная рассеиваемая мощность коллектора: 3 Вт
Постоянная рассеиваемая мощность коллектора с теплоотводом: 100 Вт
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 3 МГц
Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 100 В (0,1кОм) —

КТ819А, 80 В (0,1кОм) — КТ819Б
Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В
Максимально допустимый постоянный ток коллектора: 15 А
Максимально допустимый импульсный ток коллектора: 20 А
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 1 мА (40В)
Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 20
Сопротивление насыщения между коллектором и эмиттером: не более 0,4 Ом

Отзывы

Транзистор КТ819Г

Срок доставки:

5 — 15 дней

Цена:

По запросу

Транзистор КТ819Г n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для использования в ключевых и линейных схемах; другой радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства.

Номер технических условий

аАО.336.189 ТУ / 02

Особенности

Диапазон рабочих температур: — 45 до + 100 С

Корпусное исполнение

пластмассовый корпус КТ-28 (ТО-220)

Назначение выводов
Вывод	Назначение
№1	Эмиттер
№2	Коллектор
№3	База

Основные электрические параметры КТ819 при Токр. среды = + 25 С
Параметры	Обозначение	Ед.изм.	Режимы измерения	Min	Max
Обратный ток коллектора	Iкбо	мА	Uкб=40B		1
Статический коэффициент передачи тока КТ819А, В КТ819Б КТ819Г	h31э	—	Uкб = 5 B, Iэ =5 A	15 20 12	—
Граничное напряжение	Uкэо гр	В	Iэ =0,3 A, tи= 270 330 мкс	25	—
КТ819А				25
КТ819Б				40
КТ819В				60
КТ819Г				80
Напряжение насыщения коллектор-эмиттер	Uкэ нас	В	Iк=5A, Iб=0,5A	—	2

Значения предельно допустимых электрических режимов эксплуатации КТ819
Параметры	Обознач.	Ед. изм.	Значение
Постоянное напряжение коллектор-эмиттер при Rэб	Uкэ max	В	40
КТ819А			40
КТ819Б			50
КТ819В			70
КТ819Г			100
Напряжение эмиттер-база	Uэб max	В	5
Постоянный ток коллектора	Iк max	А	10
Импульсный ток коллектора tи 100	Iки max	А	15
Максимально допустимый постоянный ток базы	Iб max	А	3
Импульсный ток базы tи 100	Iби max	А	5
Рассеиваемая мощность при Ткорп.	Рк мах	Вт	60
