В этом китайском магазине можно купить электронный трансформатор.

В качестве экспериментального использован электронный трансформатор мощностью 60 Вт, от которого мастер намерен получить аж 300 Вт. По идее все должно работать.

Трансформатор для переделки был куплен всего за 100 рублей в строительном магазине.

Вот классическая схема электронного трансформатора taschibra. Это простой двухтактный полумостовой автогенераторный инвертор с симметричной схемой запуска на основе динисторов. Именно он дает начальный импульс, в результате чего схема запускается. Два высоковольтных транзистора обратной проводимости.

На входе небольшой резистор 1 Ом в качестве предохранителя и диодный выпрямитель. Электронный трансформатор, несмотря на простую схему, работает безотказно. Этот вариант не имеет защиты от короткого замыкания, поэтому при коротком замыкании выходных проводов будет взрыв — это как минимум.

Стабилизация выходного напряжения отсутствует, так как схема рассчитана на работу с пассивной нагрузкой в ​​лице офисных галогенных ламп. Основной силовой трансформатор имеет два — первичный и вторичный. Последний рассчитан на выходное напряжение 12 вольт плюс-минус пара вольт.

Первые тесты показали, что у трансформатора довольно большой потенциал. Потом автор нашел в интернете запатентованную схему сварочного инвертора, построенную почти по такой же схеме и сразу создал плату более мощного варианта. Я сделал две платы, потому что вначале хотел построить аппарат для контактной сварки. Все работало без проблем, но потом решил перемотать вторичную обмотку, чтобы снять это видео, так как начальная обмотка выдавала всего 2 вольта и колоссальный ток. И произвести замеры таких токов на данный момент не представляется возможным из-за отсутствия необходимого измерительного оборудования.

Перед вами более мощная цепь. Деталей еще меньше. Пара мелочей была взята из первой схемы. Это трансформатор обратной связи, конденсатор и резистор в пусковой цепи, динистор.

Начнем с транзисторов. Материнская плата имела mje13003 в корпусе to-220. Были заменены на более мощные mje13009 из той же линейки. диоды на плате были типа n4007 на один ампер. Заменил сборку с током 4 ампера и с обратным напряжением 600 вольт. Подойдут любые диодные мосты аналогичных параметров. Обратное напряжение должно быть не менее 400 вольт, а сила тока не менее 3 ампер. Пленочные полумостовые конденсаторы на напряжение 400 вольт.

Электронные трансформаторы заменяют громоздкие трансформаторы со стальным сердечником. Сам электронный трансформатор, в отличие от классического, представляет собой целое устройство — преобразователь напряжения.

Такие преобразователи используются в освещении для питания галогенных ламп на 12 вольт. Если вы ремонтировали люстры с пультом, то наверняка встречали их.

Вот схема электронного трансформатора JINDEL (модель GET-03 ) с защитой от короткого замыкания.

Основными силовыми элементами схемы являются n-p-n транзисторы MJE13009 , которые включены по полумостовой схеме. Они работают в противофазе на частоте 30 — 35 кГц. Через них прокачивается вся мощность, подводимая к нагрузке — галогенные лампы EL1…EL5. Диоды VD7 и VD8 нужны для защиты транзисторов V1 и V2 от обратного напряжения. Для запуска схемы требуется симметричный динистор (он же диак).

На транзисторе V3 ( 2N5551 ) и элементами VD6, C9, R9 — R11 реализована схема защиты от КЗ на выходе ( защита от КЗ ).

Если в выходной цепи произойдет короткое замыкание, то повышенный ток, протекающий через резистор R8, вызовет срабатывание транзистора V3. Транзистор откроется и заблокирует работу динистора DB3, который запускает цепь.

Резистор R11 и электролитический конденсатор С9 предотвращают ложное срабатывание защиты при включении ламп. В момент включения ламп нити накала холодные, поэтому в начале пуска преобразователь выдает значительный ток.

Для выпрямления сетевого напряжения 220В используется классическая мостовая схема из 1,5-амперных диодов 1N5399 .

Дроссель L2 используется как понижающий трансформатор. Он занимает почти половину места на плате преобразователя.

Электронный трансформатор из-за его внутренней конструкции не рекомендуется включать без нагрузки. Поэтому минимальная мощность подключаемой нагрузки составляет 35 — 40 Вт. Диапазон рабочих мощностей обычно указывается на корпусе изделия. Например, на корпусе электронного трансформатора, у которого на первом фото указан диапазон выходной мощности: 35 — 120 Вт. Его минимальная мощность нагрузки составляет 35 Вт.

Галогенные лампы EL1…EL5 (в нагрузку) лучше всего подключать к электронному трансформатору проводами не длиннее 3 метров. Поскольку по соединительным проводам протекает значительный ток, длинные провода увеличивают общее сопротивление в цепи. Поэтому дальние лампы будут светить тусклее, чем те, что ближе.

Также стоит учитывать, что сопротивление длинных проводов способствует их нагреву из-за прохождения значительного тока.

Также стоит отметить, что в силу своей простоты электронные трансформаторы являются источниками высокочастотных помех в сети. Обычно на вход таких устройств ставится фильтр, блокирующий помехи. Как видно из схемы, в электронных трансформаторах для галогенных ламп таких фильтров нет. А вот в компьютерных блоках питания, которые тоже собраны по полумостовой схеме и с более сложным задающим генератором, обычно монтируется такой фильтр.

Электронный трансформатор — сетевой импульсный блок питания, который предназначен для питания галогенных ламп 12 Вольт. Подробнее об этом устройстве читайте в статье « ». Устройство имеет достаточно простую схему. Простой двухтактный автогенератор, который выполнен по полумостовой схеме, рабочая частота около 30 кГц, но этот показатель сильно зависит от выходной нагрузки. Схема такого блока питания очень нестабильна, не имеет никакой защиты от короткого замыкания на выходе трансформатора, возможно из-за этого схема пока не нашла широкого применения в радиолюбительских кругах. Хотя в последнее время на различных форумах идет раскрутка этой темы. Люди предлагают различные варианты доработки таких трансформаторов. Сегодня я постараюсь объединить все эти доработки в одной статье и предложить варианты не только доработок, но и питания ЕТ.

Не будем углубляться в основы работы схемы, а сразу перейдем к делу. Попробуем модифицировать и увеличить мощность китайской ЭТ Тащибра на 105 Вт.

Для начала хочу пояснить почему я решил взяться за включение и переделку таких трансформаторов. Дело в том, что недавно сосед попросил сделать ему на заказ зарядное устройство для автомобильного аккумулятора, которое было бы компактным и легким. Собирать не хотел, но потом наткнулся на интересные статьи, в которых рассматривалась переделка электронного трансформатора. Это натолкнуло меня на мысль — почему бы не попробовать?

Таким образом было приобретено несколько ЭТ от 50 до 150 ватт, но эксперименты с переделкой не всегда заканчивались удачно, из всех уцелело только ЭТ на 105 ватт. Недостаток такого блока в том, что его трансформатор не кольцевой, а потому перематывать или наматывать витки неудобно. Но другого выхода не было и пришлось переделывать именно этот блок.

Как известно, эти агрегаты не включаются без нагрузки, это не всегда преимущество. Планирую получить надежное устройство, которое можно будет свободно использовать в любых целях, не опасаясь, что блок питания может сгореть или выйти из строя в случае короткого замыкания.

Номер ревизии 1

Суть идеи в том, чтобы добавить защиту от короткого замыкания, а также устранить указанный выше недостаток (активация схемы без выходной нагрузки или с маломощной нагрузкой).

Глядя на сам блок, мы видим простейшую схему ИБП, я бы сказал, что схема не до конца проработана производителем. Как известно, если замкнуть вторичную обмотку трансформатора, то менее чем за секунду цепь выйдет из строя. Ток в цепи резко возрастает, в одно мгновение выходят из строя ключи, а иногда и основные ограничители. Таким образом, ремонт схемы обойдется дороже себестоимости (цена такого ЭТ около 2,5$).

Трансформатор обратной связи состоит из трех отдельных обмоток. Две из этих обмоток питают основные брелки.

Для начала снимаем обмотку связи на трансформаторе ОС и ставим перемычку. Эта обмотка включена последовательно с первичной обмоткой импульсного трансформатора. Далее мотаем только 2 витка на силовой трансформатор и один виток на кольцо (трансформатор ОС). Для намотки можно использовать провод диаметром 0,4-0,8 мм.

Далее нужно подобрать резистор для ОС, в моем случае это 6,2 Ом, но резистор можно подобрать сопротивлением 3-12 Ом, чем выше сопротивление этого резистора, тем меньше КЗ ток защиты цепи. Резистор в моем случае проволочный, чего не советую. Подбираем мощность этого резистора 3-5 ватт (можно использовать от 1 до 10 ватт).

При КЗ на выходной обмотке импульсного трансформатора падает ток во вторичной обмотке (в стандартных схемах ЭТ при КЗ ток увеличивается, выводя из строя ключи). Это приводит к уменьшению тока в обмотке ОС. Таким образом генерация останавливается, сами ключи блокируются.

Единственным недостатком такого решения является то, что при длительном КЗ на выходе цепь выходит из строя, так как ключи греются и достаточно сильно. Не подвергайте выходную обмотку короткому замыканию длительностью более 5-8 секунд.

Схема теперь будет запускаться без нагрузки, одним словом мы получили полноценный ИБП с защитой от короткого замыкания.

Ревизия номер 2

Теперь попробуем в какой-то степени сгладить сетевое напряжение с выпрямителя. Для этого будем использовать дроссели и сглаживающий конденсатор. В моем случае использовался готовый дроссель с двумя независимыми обмотками. Этот дроссель был удален из ИБП DVD-плеера, хотя можно использовать самодельные дроссели.

После перемычки следует подключить электролит емкостью 200 мкФ с напряжением не менее 400 вольт. Емкость конденсатора подбирается исходя из мощности блока питания 1мкФ на 1 ватт мощности. Но как вы помните, наш блок питания рассчитан на 105 ватт, почему конденсатор используется на 200мкФ? Вы поймете это очень скоро.

Номер ревизии 3

Теперь о главном — запитке электронного трансформатора и реально ли это? На самом деле есть только один надежный способ включения без особых переделок.

Для включения удобно использовать ЭТ с кольцевым трансформатором, так как потребуется перемотка вторичной обмотки, именно по этой причине мы заменим наш трансформатор.

Сетевая обмотка натянута по всему кольцу и содержит 90 витков провода 0,5-0,65 мм. Обмотка намотана на два витых ферритовых кольца, снятых с ЭТ мощностью 150 Вт. Вторичная обмотка мотается исходя из потребностей, в нашем случае она рассчитана на 12 вольт.

Планируется увеличение мощности до 200 Вт. Именно поэтому электролит понадобился с запасом, о котором было сказано выше.

Заменяем конденсаторы полумоста на 0,5 мкФ, в штатной схеме они имеют емкость 0,22 мкФ. Замените биполярные ключи MJE13007 на MJE13009.

Силовая обмотка трансформатора содержит 8 витков, обмотка выполнена 5 жилами провода 0,7мм, поэтому имеем провод в первичке с общим сечением 3,5мм.

Продолжайте. До и после дросселей ставим пленочные конденсаторы емкостью 0,22-0,47 мкФ с напряжением не менее 400 Вольт (я использовал именно те конденсаторы, которые стояли на плате ЭТ и которые пришлось заменить для увеличения мощности).

Люминесцентные и галогенные лампы постепенно уходят в прошлое, уступая место светодиодным лампам. В светильниках, где они использовались, остались ненужные электронные трансформаторы, которые отвечали за освещение этих светильников. Кажется, что ненужному — место на помойке. Но это не так. Эти трансформаторы можно использовать для сборки мощных блоков питания, которые могут питать электроинструменты, светодиодные ленты и многое другое.

Устройство трансформаторное электронное

Привычные нам массивные трансформаторы в последнее время стали заменяться электронными, которые отличаются дешевизной и компактностью. Размеры электронного трансформатора настолько малы, что его встраивают в корпуса компактных люминесцентных ламп (КЛЛ).

Все такие трансформаторы выполнены по одной схеме, различия между ними минимальны. Схема основана на симметричном генераторе, иначе называемом мультивибратором.

Состоят из диодного моста, транзисторов и двух трансформаторов: согласующего и силового … Это основные части схемы, но не все. Кроме них в схему включены различные резисторы, конденсаторы и диоды.

Принципиальная схема электронного трансформатора.

В этой схеме постоянный ток с диодного моста подается на транзисторы генератора, которые перекачивают энергию в силовой трансформатор. Номиналы и тип всех радиодеталей подобраны так, чтобы на выходе получалось строго определенное напряжение.

Если включить такой трансформатор без нагрузки, то автогенератор не запустится и на выходе не будет напряжения.

Сборка своими руками

Электронный балласт можно купить в магазине или найти в своих закромах, но самым интересным вариантом будет собрать электронный трансформатор своими руками. Собирается довольно просто, а большинство необходимых деталей можно закопать в сломанных блоках питания и в энергосберегающих лампах.

• Необходимые компоненты: Диодный мост с обратным напряжением не менее 400 В и током не менее 3 А или четыре диода с такими же характеристиками.
• Предохранитель 5 ампер.
• Симметричный динистор DB3.
• Резистор 500 кОм.
• 2 резистора 2,2 Ом, 0,5 Вт.
• 2 биполярных транзистора MJE13009.
• 3 пленочных конденсатора 600 В, 100 нФ.
• 2 тороидальных сердечника.
• Провод лакированный 0,5 мм².
• Обычный изолированный провод 2,5 мм².
• Радиатор для транзисторов.
• Доска для хлеба.

Все начинается с макетной платы, на которую вы будете устанавливать все радиодетали. На рынке можно купить доски двух видов — с односторонней металлизацией на коричневом стеклотекстолите.

А с двусторонним впритык, на зеленом.

Выбор доски зависит от того, сколько времени и сил вы потратите на сборку проекта.

Коричневые доски отвратительного качества. Они металлизированы таким тонким слоем, что местами видны зазоры … Плохо смачивается припоем, даже если использовать хороший флюс. А все что было припаяно — отрывается вместе с металлизацией при малейшем усилии.

Зеленые стоят в полтора-два раза дороже, но с качеством все в порядке. Металлизация на них с толщиной не имеет проблем. Все отверстия в плате залудены на заводе, благодаря чему медь не окисляется и не возникает проблем при пайке.

Найти и купить эти макеты можно как в ближайшем радиомагазине, так и на aliexpress. В Китае они стоят вдвое дешевле, но с доставкой придется подождать.

Радиодетали выбирайте с длинными выводами, они пригодятся при монтаже схемы. Если вы собираетесь использовать бывшие в употреблении детали, обязательно проверьте их работоспособность и отсутствие внешних повреждений.

Единственная деталь, которую вам нужно сделать самостоятельно, это трансформатор.

Согласующий провод должен быть намотан тонким проводом. Количество витков в каждой обмотке:

• I — 7 витков.
• II — 7.
• III — 3.

Не забудьте зафиксировать обмотки скотчем, иначе они расползутся.

Силовой трансформатор состоит всего из двух обмоток. Обмотайте первичку проводом 0,5мм², а вторичку — 2,5мм². Первичный и вторичный корпуса состоят из 90 и 12 витков соответственно.

Для пайки лучше не использовать «старомодные» паяльники — ими легко спалить термочувствительные радиоэлементы. Возьмите лучше паяльник с регулировкой мощности, они не перегреваются в отличии от первых.

установите транзисторы на радиаторы заранее. Делать это на уже собранной плате крайне неудобно. Собирать схему нужно от мелких деталей к крупным. Если сначала установить большие, они будут мешать при пайке маленьких. Учти это.

При сборке смотрите на принципиальную схему, все соединения радиоэлементов должны ей соответствовать. Вставьте выводы деталей в отверстия на плате и загните их в нужном направлении. Если длины недостаточно, удлините их проволокой. После пайки приклейте трансформаторы к плате эпоксидной смолой.

После сборки подключите нагрузку к клеммам устройства и убедитесь, что оно работает.

Переделка в блок питания

Бывает так, что аккумуляторы электроинструмента выходят из строя, а купить новый возможности нет. В этом случае поможет переходник в виде блока питания. После небольшой доработки такой переходник можно собрать из электронного трансформатора.

Детали, которые потребуются для доработки:

• Термистор NTC 4 Ом.
• Конденсатор 100 мкФ, 400 В.
• Конденсатор 100 мкФ, 63В.
• Пленочный конденсатор 100 нФ.
• 2 резистора 6,8 Ом, 5 Вт.
• Резистор 500 Ом, 2 Вт.
• 4 диода КД213Б.
• Радиатор для диодов.
• Тороидальный сердечник.
• Провод сечением 1,2 мм².
• Часть печатной платы.

Перед началом работы проверьте, не забыли ли вы какую-либо деталь. Если все детали на месте, приступайте к преобразованию электронного трансформатора в блок питания.

Припаяйте к выходу диодного моста конденсатор 400 В, 100 мкФ. Чтобы уменьшить зарядный ток конденсатора, припаяйте терморезистор в разрыв провода питания. Если вы забудете это сделать, диодный мост сгорит при первом включении в сеть.

Отсоедините вторую обмотку согласующего трансформатора и замените ее перемычкой. Добавьте по одной обмотке к обоим трансформаторам. Сделайте один поворот на соответствующем и два на силовом. Соедините обмотки между собой, впаяв в разрыв провода два параллельно соединенных резистора сопротивлением 6,8 Ом.

Для изготовления дросселя намотайте 24 витка провода сечением 1,2 мм² на сердечник и закрепите его лентой. Затем на макетной плате собрать остальные радиодетали по схеме и подключить сборку к основной цепи. Не забудьте установить диоды на радиатор , при работе под нагрузкой они сильно нагреваются.

Закрепите всю конструкцию в любом подходящем корпусе, и блок питания можно считать собранным.

После окончательной сборки подключите устройство к сети и проверьте его работу. Он должен выдавать напряжение 12 вольт. Если блок питания их выдает, вы отлично справились со своей задачей. Если не работает, проверьте, не взяли ли вы нерабочий трансформатор.

Недавно в магазине мне попался электронный трансформатор для галогенных ламп. Стоит такой трансформатор копейки — всего 2,5 доллара, что в разы дешевле стоимости используемых в нем компонентов. Блок был куплен для экспериментов. Как потом выяснилось, защиты у него не было и при коротком замыкании произошел настоящий взрыв… Трансформатор был достаточно мощный (150 Вт), поэтому на входе был установлен предохранитель, который буквально лопнул. После проверки оказалось, что половина компонентов сгорела. Ремонт будет дорогим, да и времени и нервов тратить не надо, лучше купить новый. На следующий день было куплено сразу три трансформатора на 50, 105 и 150 Вт.

Планировалась модификация блока, так как это был ИБП — без всяких фильтров и защит.

После доработки должен был получиться мощный ИБП, главная особенность которого — компактность.
Для начала агрегат был оснащен сетевым фильтром.

С блока питания DVD плеера снят дроссель, он состоит из двух одинаковых обмоток по 35 витков провода 0,3мм в каждой. Только после прохождения фильтра в основную цепь подается напряжение. Для сглаживания низкочастотных помех применены конденсаторы по 0,1 мкФ (подбирать с напряжением 250-400 вольт). Светодиод сигнализирует о наличии сетевого напряжения.

Регулятор напряжения

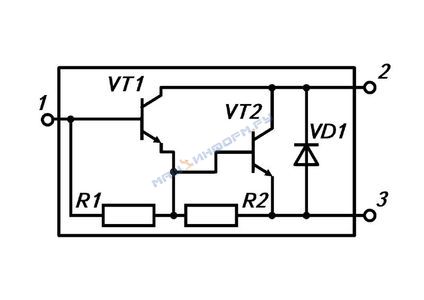

Использовалась схема с одним транзистором. Это самая простая схема, содержащая пару компонентов и очень хорошо работающая. Недостаток схемы — перегрев транзистора при больших нагрузках, но это не так страшно. В схеме можно использовать любые мощные биполярные НЧ транзисторы обратной проводимости — КТ803,805,819,825,827 — рекомендую использовать последние три. Подстроечный резистор можно взять сопротивлением 1…6,8к, дополнительный защитный резистор берем мощностью 0,5-1 Ватт.
Регулятор готов, идем дальше.

Защита

Еще одна простая схема, по сути, защита от перегрузки. Реле буквально любое на 10-15 Ампер. Также можно использовать любой выпрямительный диод, с током от 1 ампера и более (отлично справляется широко распространенный 1N4007).
