Транзистор кт829а параметры цоколевка. Транзистор КТ829А: характеристики, применение и аналоги

Каковы основные параметры и область применения транзистора КТ829А. Какие существуют аналоги и замены для КТ829А. Где можно найти или купить этот транзистор сегодня.

Основные характеристики транзистора КТ829А

Транзистор КТ829А — это мощный биполярный npn-транзистор, разработанный в СССР. Он относится к семейству составных транзисторов Дарлингтона и обладает следующими ключевыми параметрами:

• Структура: n-p-n
• Максимальное напряжение коллектор-эмиттер: 100 В
• Максимальный постоянный ток коллектора: 8 А
• Максимальная рассеиваемая мощность: 60 Вт (с теплоотводом)
• Коэффициент усиления по току: не менее 750
• Граничная частота коэффициента передачи тока: 4 МГц

КТ829А выпускался в пластмассовом корпусе КТ-28 (аналог TO-220) с тремя выводами. Цоколевка транзистора: 1 — база, 2 — коллектор, 3 — эмиттер.

Область применения КТ829А

Благодаря своим характеристикам, транзистор КТ829А нашел широкое применение в следующих областях:

• Выходные каскады усилителей низкой частоты
• Импульсные источники питания
• Драйверы электродвигателей
• Схемы коммутации мощных нагрузок
• Регуляторы напряжения

Часто КТ829А использовался в бытовой радиоаппаратуре советского производства, например, в усилителях мощности звуковых сигналов.

Аналоги и замены для КТ829А

При необходимости заменить КТ829А можно рассмотреть следующие варианты:

Отечественные аналоги:

• КТ829Б — отличается пониженным напряжением коллектор-эмиттер (80 В)
• КТ829В — напряжение коллектор-эмиттер 60 В
• КТ829Г — напряжение коллектор-эмиттер 45 В

Зарубежные аналоги:

• 2SD686
• 2SD691
• 2SD692
• BDW23C
• BDx53C
• BD263A
• BD335
• BD647

При выборе аналога важно тщательно сравнивать все ключевые параметры, так как полной взаимозаменяемости может не быть.

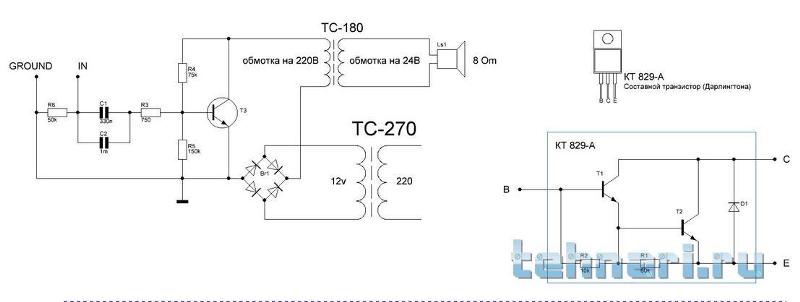

Схема эквивалентной замены КТ829А

В случае отсутствия прямых аналогов, КТ829А можно заменить парой отдельных транзисторов, соединенных по схеме Дарлингтона:

• Входной транзистор: КТ817 или аналогичный
• Выходной транзистор: КТ819 или аналогичный

Такая схема позволяет получить характеристики, близкие к оригинальному КТ829А, но может потребовать незначительной корректировки остальных элементов схемы.

Где найти или купить КТ829А сегодня

Несмотря на то, что КТ829А считается устаревшим, его все еще можно приобрести несколькими способами:

1. Специализированные магазины электронных компонентов, которые имеют складские остатки
2. Онлайн-площадки вроде Avito, где частные лица продают старую электронику
3. Радиорынки в крупных городах
4. Заказ у современных производителей, которые продолжают выпуск этой модели:
   • АО «Группа кремний ЭЛ» (г. Брянск)
   • АО «Элиз» (г. Фрязино)
   • ЗАО «Кремний Маркетинг» (г. Брянск)

При покупке стоит обратить внимание на дату производства и состояние транзистора, чтобы избежать приобретения неисправных компонентов.

Особенности использования КТ829А в современных схемах

При работе с КТ829А в современных электронных устройствах следует учитывать несколько важных моментов:

• Необходимость использования качественного теплоотвода для обеспечения нормального теплового режима
• Возможное снижение надежности из-за возраста компонента, если используются старые экземпляры
• Ограниченную доступность, что может затруднить ремонт и обслуживание устройств в будущем
• Относительно низкую граничную частоту по сравнению с современными аналогами

В связи с этим, в новых разработках часто предпочтительнее использовать более современные транзисторы или полевые транзисторы MOSFET, обладающие лучшими характеристиками.

Измерение параметров и проверка исправности КТ829А

Для оценки состояния и работоспособности транзистора КТ829А можно провести следующие измерения:

1. Проверка целостности переходов с помощью мультиметра в режиме «прозвонки диодов»
2. Измерение коэффициента усиления по току (h21э) с помощью специального тестера транзисторов
3. Измерение тока утечки коллектора при заданном напряжении коллектор-эмиттер
4. Проверка напряжения насыщения коллектор-эмиттер при заданном токе коллектора

При проведении измерений важно соблюдать меры предосторожности и не превышать максимально допустимые значения напряжений и токов, указанные в документации.

Рекомендации по монтажу и эксплуатации КТ829А

Для обеспечения надежной работы транзистора КТ829А в электронных устройствах следует придерживаться следующих рекомендаций:

• Использовать качественный теплоотвод с термопастой для эффективного отвода тепла
• Обеспечивать хорошую вентиляцию устройства для предотвращения перегрева
• Применять схемы защиты от перегрузки по току и напряжению
• При монтаже соблюдать правила работы с устройствами, чувствительными к статическому электричеству
• Не допускать превышения максимально допустимых параметров, указанных в документации

Соблюдение этих рекомендаций поможет продлить срок службы транзистора и обеспечить стабильную работу устройства в целом.

Транзистор КТ829, kt829 характеристики и цоколевка (datasheet)

Характеристики транзисторов КТ829, kt829, внешний вид и цоколевка транзистора, схема замены.

Обозначение транзистора КТ829А на схемах

На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора КТ829А обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную от базы.

Распиновка

Производят данный транзистор в пластмассовом корпусе с жесткими выводами. Тип корпуса данного прибора — КТ-28 по ГОСТ 18472-2 (зарубежный ТО-220). Весит он не более двух грамм. Имеет следующую цоколевку: 1 — база, 2 — коллектор, 3 — эмиттер.

Очень редко встречается в пластиковом корпусе ТО-252 (КТ-89), например КТ829-А2, со схожей распиновкой. Если смотреть на маркировку указанную на корпусе, то слева на право будут — база, коллектор, эмиттер.

Транзисторы – купить… или найти бесплатно.

Где сейчас можно найти советские транзисторы?
В основном здесь два варианта – либо купить, либо – получить бесплатно, в ходе разборки старого электронного хлама.

Во время промышленного коллапса начала 90-х? образовались довольно значительные запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день. Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки – можно купить. Если же нет – всегда имеются более-менее современные импортные аналоги. Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте. Сделать это можно зайдя на сайт-магазин, например – “Гулливер”.

Если же у вас, имеется какая-то старая, ненужная техника – можно попытаться выпаять необходимые транзисторы из ее схем.
Например, транзисторы КТ837 можно обнаружить в блоке усилителя активной акустической системы 35АС-013(Радиотехника S-70).
в усилителях “Радиотехника У-7101 стерео,” “Радиотехника У-101 стерео.” На главную страницу

В начало

Использование каких – либо материалов этой страницы, допускается при наличии ссылки на сайт “Электрика это просто”.

Характеристики транзистора КТ829А

• Структура n-p-n
• Максимально допустимое (импульсное) напряжение коллектор-база 100 В
• Максимально допустимое (импульсное) напряжение коллектор-эмиттер 100 В
• Максимально допустимый постоянный(импульсный) ток коллектора 8000(12000) мА
• Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) (60) Вт
• Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером =>750
• Обратный ток коллектора
• Граничная частота коэффициента передачи тока в схеме с общим эмиттером =>4 МГц
• Коэффициент шума биполярного транзистора

Технические параметры

Таблица 1. Технические харакетристики транзисторов КТ829 с буквенными индексами А-Г.

Транзистор	Предельные параметры	Параметры при T = 25°C	RТ п-к, °C/Вт
		при T = 25°C
IК, max, А	IК и, max, А	UКЭ0 гр, В	UКБ0 max, В	UЭБ0 max, В	PК max, Вт	при TК, °C	Tп max, °C	TК max, °C	h31Э	UКЭ, В	IК, А	UКЭ нас, В	IКЭR, мА	fгр, МГц	Кш, дБ	CК, пФ	CЭ, пФ	tвкл, мкс	tвыкл, мкс
КТ829А	8	12	100	100	5	60	25	150	85	750	3	3	2	1,5	4	–	–	–	–	–	2,08
КТ829Б	8	12	80	80	5	60	25	150	85	750	3	3	2	1,5	4	–	–	–	–	–	2,08
КТ829В	8	12	60	60	5	60	25	150	85	750	3	3	2	1,5	4	–	–	–	–	–	2,08
КТ829Г	8	12	45	45	5	60	25	150	85	750	3	3	2	1,5	4	–	–	–	–	–	2,08

Аналог транзистора КТ829

Вместо КТ829 можно использовать схему составного транзистора

KT829A Datasheet (PDF)

0.1. kt829a.pdf Size:33K _no

n-p-n, 829Ik max,A 8Uo (U max)[Ur max],B100U max,B 100P max(P max), 60T max,C 150h31(h31)[S21 ] 750 U(U),B 3 I(I),A 3U ,B 2I(IR), 1500f(fh31), 4R -(R -),/ 2.08

0.2. kt829a-b-v-g.pdf Size:713K _russia

 0.3. kt829a.pdf Size:213K _inchange_semiconductor

isc Silicon NPN Darlington Power Transistor KT829ADESCRIPTIONCollector-Emitter Breakdown Voltage-: V = 100V(Min)(BR)CEOHigh DC Current Gain: h = 750(Min) @I = 3AFE CLow Saturation VoltageMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for use as complementary AF push-pull outputstage applicationsABSOLUTE

Другие транзисторы… KT826V, KT827A, KT827B, KT827V, KT828A, KT828B, KT828G, KT828V, 2SC1740, KT829B, KT829G, KT829V, KT830, KT830A, KT830G, KT830V, KT834A.



Аналоги транзистора КТ829А

• 2SD686, 2SD691, 2SD692, BDW23C, BDх53C, BD263A, BD265A, BD267A, BD335, BD647, BD681

Схема эквивалентной замены

Для замены транзистора КТ829 можно использовать пару КТ817 и КТ819, схема эквивалентного включения приведена ниже.

Рис. 5. Эквивалентная схема для замены мощного составного транзистора КТ829.

Скачать даташит на транзистор КТ829: transistor-kt829-datasheet.pdf (75 КБ).

RadioStorage.net.

Комплементарная пара

Комплементарной парой для КТ829 является КТ853. У него как и у рассматриваемого устройства, ток коллектора 8 А, рассеиваемая мощность с теплоотводом 60 Вт, граничная частота передачи тока 4 МГц.

Производители

В СССР эти приборы изготавливались на Фрязинском заводе имени 50-летия СССР и возможно на Хасавюртском заводе «Эльтав».  В настоящее время продолжают выпускать этот транзистор  АО «Группа кремний ЭЛ», АО «Элиз» г. Фрязино, а также  ЗАО «Кремний Маркетинг» г. Брянск. Кликнув по наименованию предприятия, можно скачать техническое описание (DataShet) на кт829.

( 1 оценка, среднее 5 из 5 )
