Каковы основные параметры транзистора КТ872. Где применяется транзистор КТ872 в электронике. Какие существуют аналоги КТ872. В чем особенности различных модификаций КТ872.
Основные характеристики транзистора КТ872
Транзистор КТ872 представляет собой кремниевый эпитаксиально-планарный биполярный NPN транзистор. Рассмотрим его ключевые параметры:
- Максимальное напряжение коллектор-эмиттер: 1500 В
- Максимальный постоянный ток коллектора: 8 А
- Максимальная рассеиваемая мощность: 100 Вт
- Граничная частота усиления: 4 МГц
- Корпус: КТ-43 (TO-218)
Транзистор КТ872 выпускается в нескольких модификациях: КТ872А, КТ872Б, КТ872В, КТ872Г. Чем они отличаются?
- КТ872А и КТ872Б имеют максимальное напряжение коллектор-эмиттер 1500 В
- У КТ872В это напряжение снижено до 1200 В
- КТ872Г оснащен встроенным демпфирующим диодом
Области применения транзистора КТ872
Благодаря своим характеристикам, транзистор КТ872 нашел широкое применение в различных областях электроники:
- Блоки питания импульсного типа
- Схемы строчной развертки телевизоров
- Мощные усилители низкой частоты
- Преобразователи напряжения
- Коммутационные устройства
Почему КТ872 так популярен в этих применениях? Высокое пробивное напряжение и значительная мощность рассеивания делают его идеальным выбором для работы с высоковольтными схемами и большими токами.
Аналоги транзистора КТ872
При поиске замены КТ872 можно обратить внимание на следующие аналоги:
- BU508A — наиболее близкий зарубежный аналог
- 2SC3856 — японский транзистор с похожими характеристиками
- BUT11A — еще один распространенный заменитель
Какие факторы стоит учитывать при выборе аналога? Прежде всего, необходимо сравнить ключевые параметры: напряжение коллектор-эмиттер, максимальный ток и рассеиваемую мощность. Также важно обратить внимание на корпус и расположение выводов.
Особенности эксплуатации КТ872
При работе с транзистором КТ872 следует учитывать несколько важных моментов:
- Необходимость качественного теплоотвода из-за высокой рассеиваемой мощности
- Чувствительность к статическому электричеству
- Важность правильного подключения выводов
Как обеспечить надежную работу КТ872 в схеме? Рекомендуется использовать радиатор достаточной площади, применять антистатические меры предосторожности при монтаже, а также внимательно следить за правильностью подключения.
Сравнение КТ872 с другими высоковольтными транзисторами
Как КТ872 соотносится с другими популярными высоковольтными транзисторами? Рассмотрим сравнительную таблицу:
| Параметр | КТ872 | КТ819 | КТ940 |
|---|---|---|---|
| Макс. напряжение К-Э | 1500 В | 700 В | 1500 В |
| Макс. ток коллектора | 8 А | 6 А | 10 А |
| Макс. рассеиваемая мощность | 100 Вт | 60 Вт | 125 Вт |
Что можно сказать по результатам сравнения? КТ872 занимает промежуточное положение, сочетая высокое пробивное напряжение КТ940 с умеренной мощностью рассеивания, что делает его универсальным выбором для многих применений.
Особенности монтажа и подключения КТ872
При работе с транзистором КТ872 важно соблюдать правила монтажа и подключения:
- Использование качественного теплопроводящего компаунда между транзистором и радиатором
- Правильная ориентация транзистора на печатной плате
- Соблюдение минимальных расстояний между выводами и другими компонентами
Как избежать типичных ошибок при монтаже КТ872? Рекомендуется использовать специальные монтажные пасты, внимательно следить за маркировкой выводов и обеспечивать достаточное пространство вокруг транзистора для эффективного охлаждения.
Измерение параметров и диагностика КТ872
Для проверки исправности и измерения параметров КТ872 можно использовать следующие методы:
- Проверка сопротивления переходов с помощью мультиметра
- Измерение коэффициента усиления по току
- Контроль напряжения насыщения коллектор-эмиттер
- Тестирование в реальной схеме под нагрузкой
Какие признаки могут указывать на неисправность КТ872? Основными симптомами являются аномально низкое сопротивление переходов, значительное снижение коэффициента усиления и повышенное напряжение насыщения. При обнаружении этих признаков рекомендуется заменить транзистор.
Влияние температуры на характеристики КТ872
Температура оказывает существенное влияние на работу транзистора КТ872. Рассмотрим основные температурные эффекты:
- Увеличение обратного тока коллектора с ростом температуры
- Снижение напряжения пробоя при повышении температуры
- Изменение коэффициента усиления по току
Как учитывать температурные эффекты при проектировании схем с КТ872? Необходимо обеспечивать эффективный теплоотвод, использовать температурную компенсацию в критичных узлах и выбирать режим работы с запасом по напряжению и току.
Применение КТ872 в современной электронике
Несмотря на появление новых полупроводниковых приборов, транзистор КТ872 продолжает находить применение в современной электронике:
- Ремонт и модернизация устаревшего оборудования
- Специализированные высоковольтные схемы
- Лабораторные источники питания
- Учебные стенды и демонстрационные установки
Почему КТ872 остается востребованным? Основными причинами являются доступность, отработанные схемотехнические решения и хорошая документация. Кроме того, в некоторых применениях его характеристики остаются оптимальными.
Перспективы развития высоковольтных биполярных транзисторов
Каковы тенденции в развитии высоковольтных биполярных транзисторов, подобных КТ872? Можно выделить следующие направления:
- Увеличение рабочих частот при сохранении высокого напряжения
- Снижение потерь и улучшение теплового режима
- Интеграция защитных цепей и драйверов в корпус транзистора
- Применение новых полупроводниковых материалов (SiC, GaN)
Означает ли это, что классические транзисторы типа КТ872 уйдут в прошлое? Вероятно, в долгосрочной перспективе они будут вытеснены более совершенными приборами. Однако в ближайшем будущем они останутся востребованными в определенных нишах, особенно в области ремонта и обслуживания существующего оборудования.
Транзистор КТ872А
5 — 15 дней
Цена:
По запросу
Кремниевые эпитаксиально-планарные биполярные транзисторы КТ872А предназначены для применения в блоках питания, в схемах строчной развертки телевизионных приемников, узлах и блоках аппаратуры широкого применения.
Особенности
- Диапазон рабочих температур: — 60 до + 125 C
Обозначение технических условий
- аАО.336.681 ТУ / 02
Корпусное исполнение

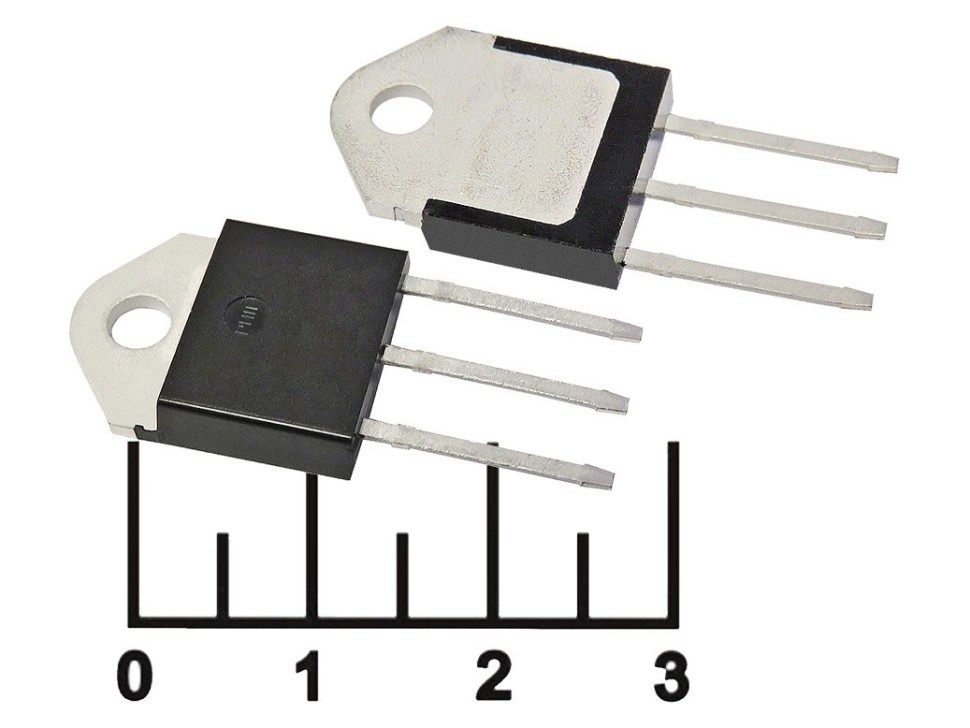

- пластмассовый корпус КТ-43 (ТО-218)
| Вывод | Назначение |
| №1 | База |
| №2 | Коллектор |
| №3 | Эмиттер |
| Параметры | Обозн. | Ед.изм | Режимы измерения | Min | Max |
| Граничное напряжение коллектор-эмиттер КТ872А, Б, Г, А1, Г1 КТ872В | Uкэо гр. | В | Iк=100mA, Iб=0, L=40мГн | 700 600 | — |
| Обратный ток коллектора КТ872А, Б, Г, А1, Г1 КТ872В | Iкэк | мА | Uкэк =1500B Uбэ=0 Uкэк =1200B Uбэ=0 | — | 1,0 0,6 |
| Обратный ток эмиттера КТ872А, Б, В, А1 КТ872Г, Г1 | Iэбо | мА | Uэб=6B | 75 | 10 150 |
| Статический коэффициент передачи тока КТ872В | h31э | — | Uкэ=5B, Iк=0,03A | 6 | — |
| Напряжение насыщения коллектор-эмиттер | Uкэ(нас) | В | Iк=2,5A, Iб=0,6A | — | 0,5 |
| КТ872А, Г, А1, Г1 | |||||
| КТ872А, Г, А1, Г1 | Iк=4,5A, Iб=2,0A | 1,0 | |||
| КТ872Б | Iк=4,5A, Iб=2,0A | 5,0 | |||
| КТ872В | Iк=2,5A, Iб=1,0A | 1,0 | |||
| Время спада КТ872А, Г, А1, Г1 КТ872Б, В | tсп. | мкс | Uкэ=500В, Iк нас =4,5А | — | 0,8 1,0 |
| Время рассасывания | tрас. | Iб нас= Iб зап =1,4 А | — | 6,7 | |
| КТ872А, Г, А1, Г1 | |||||
| КТ872Б, В | Uбэ зап = -5В | 7,5 | |||
| Постоянное прямое напряжение диода КТ872Г, Г1 | Uпр. | В | Iпр=4,5А | — | 2,0 |
среды = 25 С| Параметры | Обозначение | Ед. измер. | Значение |
| Напряжение коллектор-эмиттер: КТ872А, Б, Г, А1, Г1 КТ872В | Uкэо max | В | 700 |
| Напряжение коллектор-эмиттер (импульсное): Uбэ4, tu КТ872А, Б, Г, А1, Г1 КТ872В | Uкэ и max | В | 1500 1200 |
| Напряжение эмиттер-база | Uэб max | В | 6 |
| Постоянный ток коллектора | Iк max | А | 8 |
| Импульсный ток коллектора | Iки max | А | 15 |
| Постоянный ток базы | Iб max | А | 4 |
| Импульсный ток базы | Iби max | А | 6 |
| Постоянный запирающий ток базы | Iб зап. max | мА | 100 |
| Импульсный запирающий ток базы | Iб зап. и max | А | 5 |
| Рассеиваемая мощность коллектора: КТ872А, Б, В, Г КТ872А1, Г1 | Pк max | Вт | 100 34 |
| Температура перехода | Tj | C | 150 |
Транзисторы КТ898 Транзисторы кремниевые мезапланарные структуры n-p-n составные усилительные.
КТ898А, КТ898Б, КТ898А1, КТ898Б1 предназначены для применения в усилителях мощности.
Выпускаются в пластмассовом корпусе TAB, или металло-стеклянном корпусе Т0-3 с жесткими выводами.
У транзисторов КТ898А1, КТ898Б1 коллектор изолирован от корпуса. На рисунке ниже — маркировка и цоколевка КТ898. Коэффициент передачи тока Граничная частота передачи тока. Максимальное напряжение коллектор — эмиттер. Максимальный ток коллектора(постоянный) — 20 А. Обратный ток колектора — 250 мкА. Напряжение насыщения коллектор-эмиттер при токе коллектора 10А, базы 40мА
— не более 1,6в. Рассеиваемая мощность коллектора. Зарубежные аналоги транзисторов КТ898. КТ898А — 2SD339 Транзисторы КТ872 Транзисторы КТ872 — кремниевые эпитаксиально-планарные биполярные (КТ872Г с демпфирующим диодом).
Предназначены для применения в блоках питания, в схемах строчной развертки телевизионных
приемников, узлах и блоках аппаратуры широкого применения.
Корпус пластиковый КТ-43(TO-218).
Маркировка буквенно — цифровая, на корпусе.
На рисунке ниже — цоколевка и маркировка КТ872. Коэффициент передачи тока —
от 6. Максимально допустимое напряжение коллектор-эмиттер: Максимальный постоянный ток коллектора — 8А. Рассеиваемая мощность коллектора — около 100 Вт(на радиаторе). Обратный ток колектора — 1 мА. Напряжение насыщения коллектор-эмиттер при токе коллектора 4,5А
— не более 1 в. Граничная частота передачи тока — 7 МГц. Зарубежный аналог КТ872 — BU508A. На главную страницу Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто». |
Тип прибора указывается на корпусе.
Масса транзистора не более 10 г.
