Транзистор радиоприемник. Транзисторные радиоприемники: революция в портативной электронике

Как появление транзисторных радиоприемников изменило индустрию электроники. Когда был создан первый транзисторный радиоприемник. Какие преимущества имели транзисторные радио перед ламповыми. Почему транзисторные радиоприемники стали настолько популярны.

История создания первого транзисторного радиоприемника

Появление транзисторных радиоприемников в 1950-х годах произвело настоящую революцию в электронике. Первый коммерческий транзисторный радиоприемник Regency TR-1 был выпущен 18 октября 1954 года. Его разработка стала результатом сотрудничества компаний Texas Instruments и Regency Division of Industrial Development Engineering Associates.

Regency TR-1 имел компактные размеры — всего 12,7 х 8,7 х 3,5 см. В нем использовались 4 германиевых транзистора. Приемник работал в диапазоне AM и стоил около 50 долларов, что эквивалентно примерно 400 долларам в современных ценах.

Преимущества транзисторных радиоприемников

Транзисторные радиоприемники имели ряд существенных преимуществ перед ламповыми моделями:

• Компактные размеры и легкий вес
• Низкое энергопотребление
• Отсутствие хрупких деталей
• Мгновенное включение без прогрева
• Длительный срок службы

Эти качества сделали транзисторные приемники по-настоящему портативными устройствами, которые можно было легко брать с собой куда угодно.

Влияние транзисторных радиоприемников на музыкальную индустрию

Появление компактных и недорогих транзисторных радиоприемников оказало огромное влияние на развитие музыкальной индустрии и молодежной культуры. Теперь подростки могли слушать музыку где угодно, вне контроля родителей. Это способствовало росту популярности рок-н-ролла и других новых музыкальных направлений.

Развитие технологий производства транзисторных радиоприемников

После выхода Regency TR-1 технологии производства транзисторных радиоприемников активно совершенствовались:

• Увеличивалось количество транзисторов в схемах
• Улучшалось качество звучания
• Расширялся частотный диапазон
• Снижалась стоимость производства

Это привело к быстрому росту популярности транзисторных приемников и вытеснению ими ламповых моделей.

Роль японских компаний в развитии рынка транзисторных радиоприемников

Важную роль в развитии рынка транзисторных радиоприемников сыграли японские компании. Одной из первых на этот рынок вышла Tokyo Tsushin Kogyo (позднее переименованная в Sony) со своей моделью TR-55. Благодаря высокому качеству и доступным ценам японские транзисторные радиоприемники быстро завоевали популярность во всем мире.

Конструкция типичного транзисторного радиоприемника

Типичный транзисторный радиоприемник включал следующие основные элементы:

• Антенна (часто ферритовая)
• Входной колебательный контур
• Усилитель высокой частоты
• Преобразователь частоты
• Усилитель промежуточной частоты
• Детектор
• Усилитель низкой частоты
• Динамик или наушники

Такая схема обеспечивала хорошую чувствительность и избирательность приемника при компактных размерах.

Особенности схемотехники транзисторных радиоприемников

При разработке схем транзисторных радиоприемников инженерам пришлось решать ряд новых задач:

• Выбор оптимальной рабочей точки транзисторов
• Обеспечение температурной стабильности
• Согласование входных и выходных сопротивлений каскадов
• Борьба с самовозбуждением
• Снижение энергопотребления

Это потребовало разработки новых схемотехнических решений, отличных от применявшихся в ламповых приемниках.

Применение транзисторных радиоприемников в других устройствах

Технологии, разработанные для транзисторных радиоприемников, нашли применение и в других портативных электронных устройствах:

• Магнитолы
• Диктофоны
• Портативные телевизоры
• Радиотелефоны
• Пейджеры

Это заложило основу для развития всей индустрии бытовой электроники.

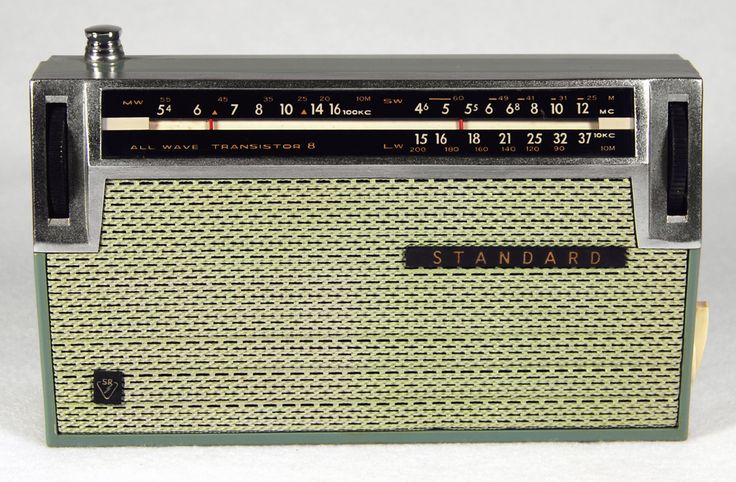

Коллекционирование винтажных транзисторных радиоприемников

Сегодня ранние модели транзисторных радиоприемников представляют большой интерес для коллекционеров. Особенно ценятся:

• Первые коммерческие модели 1950-х годов
• Экспериментальные и малосерийные образцы
• Модели необычного дизайна
• Радиоприемники в отличном состоянии с оригинальной упаковкой

Некоторые редкие экземпляры могут стоить тысячи долларов.

Современное использование транзисторных радиоприемников

Несмотря на развитие цифровых технологий, транзисторные радиоприемники до сих пор находят применение:

• В качестве бюджетных моделей
• Как резервные источники информации при чрезвычайных ситуациях
• В составе многофункциональных устройств
• В образовательных целях при изучении основ радиотехники

Их простота и надежность по-прежнему остаются востребованными в определенных ситуациях.

Значение транзисторных радиоприемников в истории электроники

Транзисторные радиоприемники сыграли огромную роль в развитии электронной промышленности:

• Стали первым массовым применением транзисторов
• Способствовали совершенствованию технологий производства полупроводников
• Дали толчок развитию портативной электроники
• Изменили подходы к проектированию электронных устройств
• Оказали влияние на развитие массовой культуры

Без преувеличения можно сказать, что транзисторные радиоприемники открыли новую эру в истории электроники и массовых коммуникаций.

Радиоприемник на транзисторах своими руками: устройство и сборка

Содержание

• 1 Структурная схема
• 2 Конструкция радиоприемника
• 3 Выбираем рабочую точку транзистора для радиоприемника

На Ютуб пользователь Yunostru выложил ряд видео, с которых целесообразно начинать узнавать, как сделать радиоприемник на транзисторах самостоятельно. Обсудим любопытные ролики, начнем с теории, показывающей, какие каскады находятся в устройстве, каково назначение деталей. На экране упущены вопросы модуляции. Нельзя делать, не осознавая смысл, если дело касается радиоприемника на транзисторах. Забудьте об FM, если нет рядом микросхемы частотной демодуляции! На видео радиоприемник на транзисторах для диапазонов КВ и СВ, не любые программы поймать получится. Узнайте заранее, что требуется, собирая радиоприемник на транзисторах собственноручно.

Структурная схема

Типичный приемник включает:

1. Антенну.
2. Входной каскад настраиваемых фильтров.
3. Усилитель высокой частоты.
4. Гетеродин с преобразователем.
5. Усилитель промежуточной частоты.
6. Детектор.
7. Усилитель низкой частоты.
8. Динамик.

Конструкция охвачена обратными связями подстройки частоты и регулировки усиления.

Конструкция радиоприемника

В устройство транзисторного радиоприемника входят:

1. Антенна преобразует эфирные волны в электричество. Без нее отдельные приемники работают, но качество сильно падает, в удаленных районах прием отсутствует. Обратите внимание, волны различаются по частоте и поляризации. В зависимости от показателей меняется конструкция антенны. В радиовещании принята линейная вертикальная поляризация, в простейшем случае волны ловятся на штырь длиной в четверть периода. К примеру, для частоты 100 МГц: ¾ метра. Не любой человек располагает возможностью носить подобный кусок провода в вертикальном положении, посему применяются ферритовые, рамочные и прочие виды антенн, занимающие мало места. Итак, в первую очередь выбирается указанный элемент, без антенны радиоприемник на транзисторах, собранный собственноручно, не потянет никакие программы.
2. Антенна преобразует эфирные волны в электричество. Здесь происходит первичный отбор. Эфир наполнен тучей волн, от километровой до субмиллиметровой длины. Излучают вышки связи, Солнце, Луна, галактики, планеты, непосредственно космос. Очевидно, что радиоприемник на транзисторах не нуждается в описанной куче информации. Антенна первично фильтрует сигнал. Больше приходит волн, где длина приемной части составляет четверть волны, половину и т.д. Все равно получается большой объём, ненужный пользователю. Большинство штырей лишены направленности в пространстве по азимуту, трудно вычленить единственную вышку из прочих. Нужен резонансный контур. Этот элемент радиоприемника на транзисторах состоит из конденсатора и катушки индуктивности. Уже обсуждали избирательные свойства, добавим, что внутри диапазона ведется плавная подстройка конденсаторами, переключение между СВ, ДВ, КВ, УКВ происходит грубо, скачками. Для этого внутри множество колебательных контуров, по одному на диапазон.
3. Когда нужный сигнал выбран, необходимо усилить. Усилителем каскад на транзисторах, выполненный по любой схеме. Если конструируете радиоприемник для единственного канала, просто копируйте из учебника схему для частоты. От последнего параметра зависит тип транзистора (делятся по граничной частоте), в остальном схемы похожи, как две капли воды. Наступает важный момент, пора читателям узнать, что сигнал кодируется двумя методами: частотной и амплитудной модуляцией. Озвучено большое упрощение, но боевой радиоприемник для частот FM по нашим представлениям едва ли удастся собрать рядовому гражданину. Звук кодируется в стерео, что требует дополнительной схемы, уже не говорим про автоматическую подстройку частоты. Хотим сказать – легче сделать радиоприемник на транзисторах для КВ, СВ диапазонов, где применяется амплитудная модуляция. На нее рассчитаны конструкции из видео, выложенных на Ютуб. Не пытайтесь собрать подобные для FM.
4. Приемлемое усиление сигнала сложно обеспечить с высокой избирательностью на частоте передачи. Сказанное касается радиоприемников на транзисторах, где требуется большой динамический диапазон обеспечить. В случае единственной станции требование практические нивелируется, каскад преобразователя частоты возможно выкинуть. Он переносит полезный сигнал на 465 кГц для амплитудной модуляции или единицы МГц для частотной. Проще понять музыкантам. Любой знает, что значит транспонирование. Если песня в слишком высокой тональности, солист не может исполнить, аккорды плавно переносятся вниз на нужное число нот. Преобразователь частоты делает по аналогии – встроен специальный генератор-гетеродин, вырабатывающий колебания ровно на значение промежуточной частоты выше несущей. Если вещание шло на 10 МГц, для амплитудной модуляции получается 10,465 МГц. Преобразователь частоты представляет собой усилительный каскад, работающий в линейном режиме, где на базу приходит принятый сигнал, а на эмиттер — сигнал гетеродина. В результате получается вычитание, дающее нужный эффект.
5. Наконец, дошли до детектора. Это каскад, где информация снимается с несущей, чтобы услышал пользователь. В при амплитудной модуляции в простейшем случае используется полупроводниковый диод, получается однополупериодный выпрямитель. Читатели уже поняли, что имеются посложнее конструкции, напоминающие мосты, известные любителям по импульсным блоками питания. В данном случае большее количество мощности отдается в нагрузку. Не упоминаем про частотные детекторы, рассмотрим при комментариях читателей.
6. Выпрямленный сигнал, снятый с детектора, усиливается низкочастотным каскадом (до 15 кГц) и подается на наушники либо динамик. Конструкция усилителя мало отличается от предварительного, мощность здесь на порядок выше, поэтому транзисторы стоят на металлических радиаторах значительного размера. В современных радиоприемниках элементная база на микросхемах. Однако усилитель низкой частоты по-прежнему легко найти, высматривая массивный радиатор. Смотрится забавно: весь радиоприемник собран на единственной миниатюрной микросхеме, а выводы уходят на громадный усилитель низкой частоты, приделанный к металлической конструкции солидных размеров.

Опустили упоминание автоматической подстройки частоты, регулировку усиления. В домашних условиях схемы можно реализовать, имея под рукой учебник либо специальную программу. Прямо сейчас проверьте Яндекс на предмет вспомогательных средств для проектирования радиоприемников. Заметим, что учебники советских времен для институтов позволят самостоятельно сделать радиоприемник на транзисторах, начиная антенной и заканчивая вычурными каскадами, причем написано вполне понятно.

Выбираем рабочую точку транзистора для радиоприемника

Пора читателям знать, что цифровая техника построена на транзисторах, работающих в режиме отсечки. Это значит, что, проходят импульсы либо не проходят, получаются единицы и нули. Даже пассивных сопротивлений в процессоре нет, это просто нагромождение транзисторов, причем полевых. Итак, выбор рабочей точки.

У транзистора две главные характеристики:

• входная;
• выходная.

Во входной по горизонтали откладывается напряжение, по вертикали ток. На первом шаге рассчитывается входное напряжение сигнала, поступающее на базу. Переменное, поэтому оперируют с размахом. Необходимо найти минимальный и максимальный токи. Потом делается хитрый ход: считается, что электроны выходят на коллектор. Это слегка несправедливо: имеется коэффициент передачи тока, при прикидочных расчетах подходит для выбора рабочей точки.

Выходная характеристика является зависимостью тока от напряжения. Причем получается семейство характеристик, зависящих от тока базы. Он меняется (уже нашли выше минимальное и максимальное значение), а рабочая точка при этом бегает по линии:

1. Начинается на горизонтальной оси. Внимание! Выбор напряжения источника. Линия начинается на вольтаже батарейки.
2. По вертикальной оси ток ограничивается резистором в цепи коллектора (между коллектором и батарейкой). Выбирай Омы, регулируем крутизну. Максимально протекающий ток не должен сжечь транзистор (смотрим предельные характеристики по справочнику).

Семейство максимального тока базы не выходит за рабочую линию.

Позднее расскажем, как сделать антенну для радиоприемника.

Радиоприемник прямого усиления ДВ

Радиоприемник прямого усиления ДВ   В Центре технического творчества учащихся (ЦТТУ) Министерства образования РФ уже несколько лет работает радиолаборатория, руководимая опытным радилюбителем, кандидатом технических наук Василием Ивановичем Верютиным, многолетним автором журнала «Радио». Эта лаборатория стала своеобразным филиалом редакционной лаборатории и намерена разрабатывать конструкции для повторения начинающими радиолюбителями. Сегодня мы публикуем описание первой ее разработки. Более чем десятилетний опыт работы автора этих строк с кружковцами в пионерских лагерях и внешкольных учреждениях подтверждает целесообразность использования в качестве базовой конструкции простого радиоприемника, имеющего минимум деталей, высокие потребительские качества и повторяемость при сборке.   Схема одного из вариантов такого приемника приведена на рис. 1. Он построен по рефлексной схеме на двух транзисторах: кремниевом VT1 и германиевом VT2. Транзистор VT2 взят германиевый потому, что два кремниевых, включенных по постоянному току как один составной транзистор, требуют для нормальной работы источник питания напряжением 2…3 В, что усложняет конструкцию и увеличивает ее габариты. Известно, что рефлексные приемники критичны к изменению амплитуды несущей принимаемой радиостанции. Ведь транзисторы в них усиливают как радиочастотный (РЧ) сигнал, так и сигнал звуковой частоты (ЗЧ) одновременно. Иначе говоря, амплитуды РЧ и ЗЧ сигналов складываются и, если суммарная амплитуда выходит за пределы линейного участка усилительных свойств транзистора, возникают искажения сигнала, проявляющиеся в виде писков и скрипов различного тона.   Эти ограничения не позволяют сделать рефлексный радиоприемник высокой чувствительности и заставляют рассчитывать тракт усиления сигнала, ориентируясь на мощные близлежащие станции. Слабые сигналы такие радиоприемники не могут принимать из-за малого коэффициента усиления РЧ тракта. Выход из создавшегося положения может быть найден в случае применения устройства сжатия динамического диапазона сигналов (см. статью «Модернизированный приемник «Юность 105» в «Радио», # 12 за 1987 г.). Тогда при изменении амплитуды входных РЧ сигналов более чем в 100 раз сигнал на выходе детектора изменяется максимум вдвое. Такое свойство устройства сжатия позволяет вести расчет схемы на максимум коэффициента усиления каскадов, не опасаясь возникновения сильных искажений сигналов.   Поскольку речь идет о радиоприемнике, предназначенном для широкого повторения начинающими радиолюбителями, то следует остановиться на диапазоне принимаемых частот. Выбор сделан в пользу длинноволнового (ДВ) диапазона, так как передачи на средних волнах (СВ) и тем более на ультракоротких (УКВ) прослушиваются вблизи крупных городов на относительно небольших расстояниях, в то время как в диапазоне ДВ удается обеспечить прием двух-трех радиостанций в радиусе до 200 км.   Рассмотрим более подробно работу приемника. РЧ сигнал, выделенный колебательным контуром L1C1 магнитной антенны WA1, подается через катушку связи L2 на базу транзистора VT1. Каскады на транзисторах VT1, VT2 усиливают РЧ сигнал более чем в 100 раз. Этому сигналу способствует и радиочастотный трансформатор L4L3 с коэффициентом трансформации около пяти. Катушка L4 трансформатора включена в коллекторную цепь транзистора VT2, а катушка L3 зашунтирована встречно-параллельно включенными диодами VD1, VD2. Они выбраны германиевые потому, что начинают работать при амплитуде РЧ сигнала на уровне 10 мВ, тогда как кремниевым диодам нужен сигнал амплитудой от 500 мВ. Диод VD3 служит для детектирования РЧ сигнала, выделяющегося на диодах VD1 и VD2. С конденсатора С3 снимается сигнал ЗЧ, который фильтруется цепью R2С4 и поступает на те же транзисторы VT1 и VT2 для последующего усиления. Теперь сигнал ЗЧ выделяется на нагрузке, в качестве которой может быть использован головной телефон или телефонный капсюль сопротивлением 25-250 Ом, включаемый в розетку Х1. Подойдут также миниатюрные стереотелефоны, например, от плейера, капсюли которых нужно соединить последовательно.   Нетрудно заметить, что элемент питания G1 подключен к приемнику через головные телефоны, что позволило отказаться от выключателя питания. Но в этом варианте приходится учитывать сопротивление нагрузки: чем оно меньше, тем громче звучание приемника и больше потребление тока от источника, и наоборот. В среднем потребляемый ток составляет около 10 мА, т. е. гальванический элемент или аккумулятор емкостью 0,5xAч проработает непрерывно почти 50 ч. В описываемом радиоприемнике отсутствует регулятор громкости. Это сделано сознательно — громкость звучания в нем невелика, но достаточна для прослушивания программ на улице и в не очень шумном помещении.   Из-за сравнительно высокой чувствительности приемника при его повторении рекомендуется соблюдать определенные требования. Прежде всего, не следует стремиться к сверхминиатюризации. В спичечном коробке, например, хороший приемник вряд ли получится, поскольку РЧ трансформатор излучает в пространство электромагнитные волны, которые тут же улавливаются близко расположенной антенной, т. е. повышается вероятность самовозбуждения. Необходимо также при окончательной настройке приемника предусмотреть такую пространственную ориентацию трансформатора, при которой не появятся писки и скрипы, сопровождающие прием станций.   Транзистор КТ3107К можно заменить на КТ3107И, КТ361Б, а ГТ308В — на П416Б или подобный германиевый высокочастотный. Вместо диодов ГД507В допустимо применить Д18 или Д20, несколько хуже работают диоды серии Д9. Магнитную антенну выполняют на стержне из феррита 400НН или 600НН диаметром 8 мм и длиной 60…80 мм. На стержень надевают бумажную гильзу, а уже на нее наматывают катушки: L1 должна содержать 240 витков провода ПЭВ-2 0,1, а L2 — 20 витков такого же провода, намотанных поверх L1. РЧ трансформатор наматывают на кольце К10х6х3 из феррита 2000НН; L3 содержит 150 витков провода ПЭЛШО 0,1; L4 — 30 витков ПЭВ-2 0,1. Витки катушек располагают равномерно по всему кольцу, что уменьшает излучение электромагнитных волн в пространство. Конденсатор переменной емкости — КП-180, но устанавливать его не обязательно. Один из вариантов — заменить этот конденсатор постоянным, подобрав емкость (в пределах 100…200 пФ) в зависимости от частоты принимаемой радиостанции (если приемник рассчитан на одну фиксированную настройку). Для более точной настройки перемещают ферритовый стержень магнитной антенны внутри каркаса.   Детали приемника желательно смонтировать на печатной плате из фольгированного стеклотекстолита. Вариант выполнения платы не приводится. Простота схемного решения позволяет радиолюбителям самостоятельно составить чертеж печати в зависимости от используемых деталей. Возможен вариант фиксированной настройки приемника на несколько радиостанций. Тогда на корпусе устанавливают малогабаритный переключатель П2К, а на его выводах — конденсаторы контура. На корпусе необходимо также разместить малогабаритный разъем — ответную часть стереотелефонов. Рекомендуемые габариты корпуса приемника — не менее 80х60х20 мм, элемент питания располагают между магнитной антенной (с зазором не менее 10 мм) и остальными деталями, чтобы получился своеобразный магнитный и электрический экран. Радио №11, 1999 В. Верютин г. Москва Источник: shems.h2.ru

Транзисторное радио



Итак Для чего был хорош транзистор?

Транзисторы могли пригодиться в телефоне компании и горстке ученых, создающих компьютеры, но этого было недостаточно, чтобы построить промышленность. Компании были охотно покупал лицензии на транзисторы у Белла, но если бы они чтобы добиться успеха, они должны были придумать продажи. Они должен был привлечь внимание публики. Это случилось с ручным радио.

Первое транзисторное радио было совместным проектом между Regency Division of Industrial Development Engineering Associates и Texas Instruments. TI знала, что ей нужен забавный продукт, чтобы привлечь внимание нации. Они думали радио было как раз тем, что могло произвести фурор. TI построила транзисторы; Регентство построило радио. 18 октября 1954 г. Regency TR1 был выпущен на рынок. Это была скудная пятерка дюймов высотой и использовал четыре германиевых транзистора.

А Стартап японской компании становится гигантом

В то время как продажи Regency остаться на рынке. Texas Instruments вызвала сенсацию он хотел, а затем перешел к другим вещам.

Но в Японии у крошечной компании были другие идеи. Производитель магнитофонов Tokyo Tsushin Kogyo. также решил сделать небольшие радиоприемники. На самом деле они были собирается посвятить всю свою компанию коммерческим продуктам как это.

Tsushin Kogyo был близок к производству своего первые радиостанции, когда услышали, что американская компания побила их к удару. Но они продолжали тяжелую работу, в конце концов производя радио, они назвали TR-55. Когда Регентство ушло производя TR1, весной 1955 года японская компания был готов выйти на рынок США.

Единственная проблема заключалась в том, что название компании было непроизносимо для американцев. Им нужно было новое имя. Ибука и его напарник Акио Морита думал и думал. Во-первых, они нашел латинское слово sonus, означающее «звук». Это было хорошо Начало. В то время умных молодых людей называли «сынками». мальчики», и это тоже был хороший образ. Объединив две концепции, они разработали новое название: Sony.

А остальное, как говорится, уже история.

Это Это то, для чего это хорошо!

С транзисторным радиоприемником, музыкой и информацией вдруг стал портативным. Как бы ты ни был изолирован, можно было услышать мировые новости. А для подростков, которые могли внезапно слушать музыку где угодно — далеко из ушей взрослого — это вызвало музыкальную революцию: рок н-ролл.
