Основные характеристики и назначение транзистора TIP122

TIP122 представляет собой мощный биполярный NPN транзистор, выполненный по схеме Дарлингтона. Данный полупроводниковый прибор обладает следующими ключевыми параметрами:

Максимальное напряжение коллектор-эмиттер: 100 В
Максимальный ток коллектора: 5 А
Коэффициент усиления по току: 1000 (минимум)
Максимальная рассеиваемая мощность: 65 Вт
Корпус: TO-220

TIP122 широко применяется в схемах усилителей мощности, импульсных источниках питания, системах управления электродвигателями и других устройствах, где требуется коммутация больших токов.

Особенности конструкции и принцип работы TIP122

Транзистор TIP122 имеет составную структуру Дарлингтона, что обеспечивает высокий коэффициент усиления. Как это работает?

Внутри корпуса содержится два NPN транзистора, соединенных каскадно
Эмиттер первого транзистора подключен к базе второго
Коллекторы обоих транзисторов объединены
Такая конфигурация позволяет получить очень большое усиление по току

Благодаря составной структуре TIP122 может управлять большими токами нагрузки при малом входном токе базы. Это упрощает схемотехнику устройств на его основе.

Схемы включения и типовые применения TIP122

Рассмотрим наиболее распространенные варианты использования транзистора TIP122:

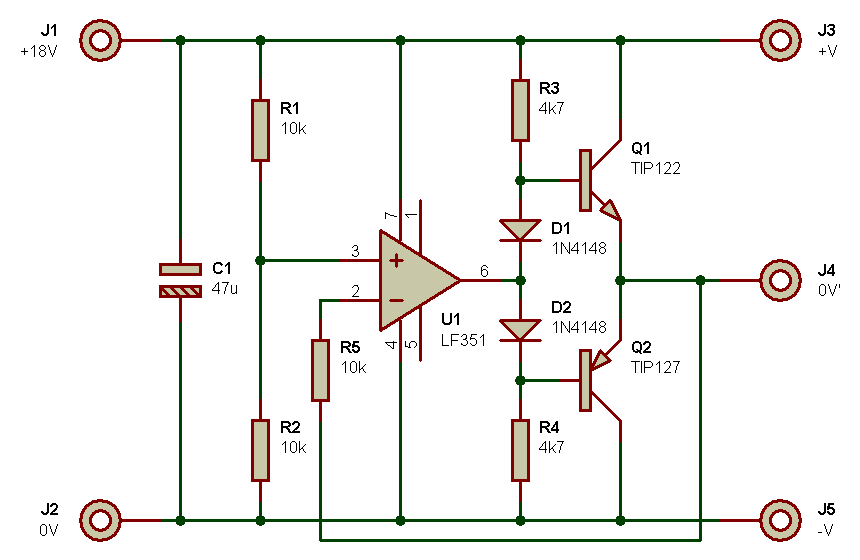

Усилитель мощности звуковой частоты

В данной схеме TIP122 работает в режиме усиления по току:

Входной сигнал подается на базу через разделительный конденсатор
Нагрузка (динамик) включается в цепь коллектора
Эмиттерный резистор обеспечивает отрицательную обратную связь
Такая конфигурация позволяет получить значительное усиление мощности

Ключевой режим для управления нагрузкой

TIP122 часто используется как мощный электронный ключ:

Коллектор подключается к нагрузке (например, электродвигателю)
На базу подается управляющий сигнал через токоограничивающий резистор
При подаче положительного потенциала транзистор открывается, замыкая цепь нагрузки
Такая схема позволяет коммутировать большие токи слаботочным сигналом управления

Расчет цепей смещения для TIP122

Правильный выбор режима работы критически важен для надежной работы TIP122. Как рассчитать цепи смещения?

Ток базы определяется исходя из требуемого тока коллектора и коэффициента усиления
Напряжение база-эмиттер составляет около 2.5 В из-за каскадного включения
Сопротивление в цепи базы выбирается с учетом этих параметров
Эмиттерный резистор обеспечивает температурную стабилизацию

Точный расчет позволяет обеспечить оптимальный режим работы транзистора и избежать его перегрева.

Особенности монтажа и теплоотвод для TIP122

При работе с большими токами критически важно обеспечить эффективный теплоотвод. Как правильно установить TIP122?

Транзистор монтируется на радиатор через теплопроводящую пасту
Площадь радиатора рассчитывается исходя из максимальной рассеиваемой мощности
При необходимости используется принудительное охлаждение
Корпус TO-220 позволяет легко крепить транзистор к радиатору

Правильный монтаж и теплоотвод гарантируют долговременную и надежную работу TIP122 в мощных схемах.

Аналоги и замена TIP122

В некоторых случаях может потребоваться замена TIP122 на аналог. Какие транзисторы можно использовать?

TIP120, TIP121 — отличаются максимальным напряжением коллектор-эмиттер
2N6388, 2N6387 — американские аналоги с близкими параметрами
КТ8116А, КТ829А — отечественные биполярные транзисторы Дарлингтона
IRLZ44N, IRF3205 — MOSFET транзисторы для замены в ключевых режимах

При выборе аналога важно тщательно сравнить все ключевые параметры, чтобы обеспечить корректную работу схемы.

Типичные неисправности и методы проверки TIP122

Как и любой полупроводниковый прибор, TIP122 может выйти из строя. Какие бывают неисправности и как их выявить?

Пробой перехода коллектор-эмиттер — определяется прозвонкой мультиметром
Потеря управляемости — проверяется путем подачи напряжения на базу
Снижение коэффициента усиления — измеряется специальным тестером транзисторов
Тепловой пробой — часто сопровождается видимыми повреждениями корпуса

Регулярная проверка состояния TIP122 позволяет своевременно выявить неисправности и предотвратить выход из строя всего устройства.

Транзистор TIP122: характеристики, datasheet и аналоги

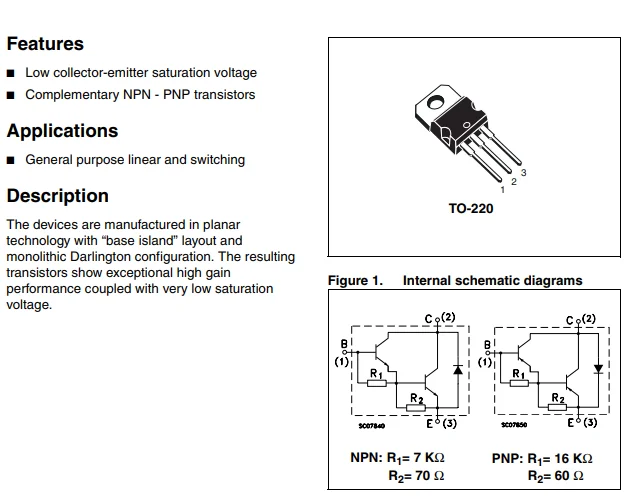

Если взглянуть на технические характеристики транзистора TIP122 взятые, например, из документации от производителя STMicroelectronic, можно увидеть, что он является мощным, кремниевым, составным биполярным устройством структуры n-p-n, изготовленным по эпитаксиально-планарной технологии. Прибор представляет собой два транзистора, соединённых между собой по стандартному методу Дарлингтона.

Данный полупроводник предназначен для использования в преобразователях напряжения, усилителях постоянного тока и коммутационных системах. Изделие отличается высоким коэфф-ом усиления, при этом имеет низкое U насыщения.

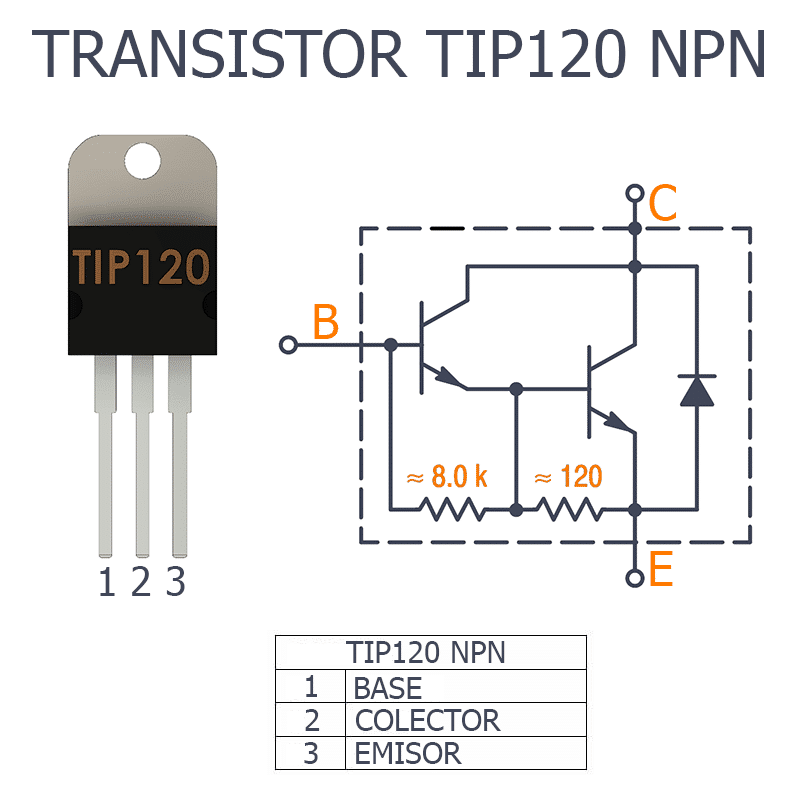

Цоколевка

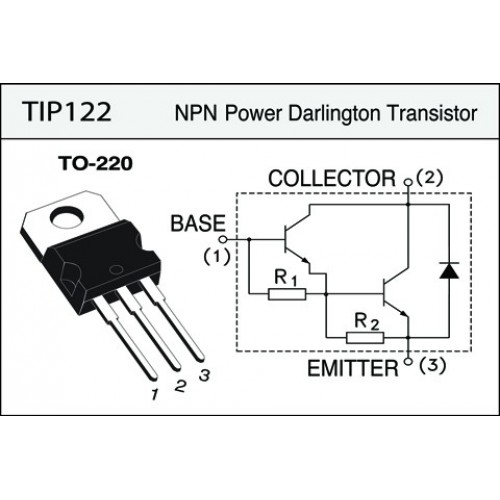

Распиновка TIP122, т.е. расположение его выводов представлена на рисунке.

Если держать транзистор к себе стороной, на которой нанесена надпись, то цоколевка будет (слева направо): база, коллектор, эмиттер.

Корпус, в котором располагается рассматриваемый прибор, пластмассовый, выполненный по стандарту TO-220АВ с жёсткими ножками. Его вес не превышает 2,5 грамм.

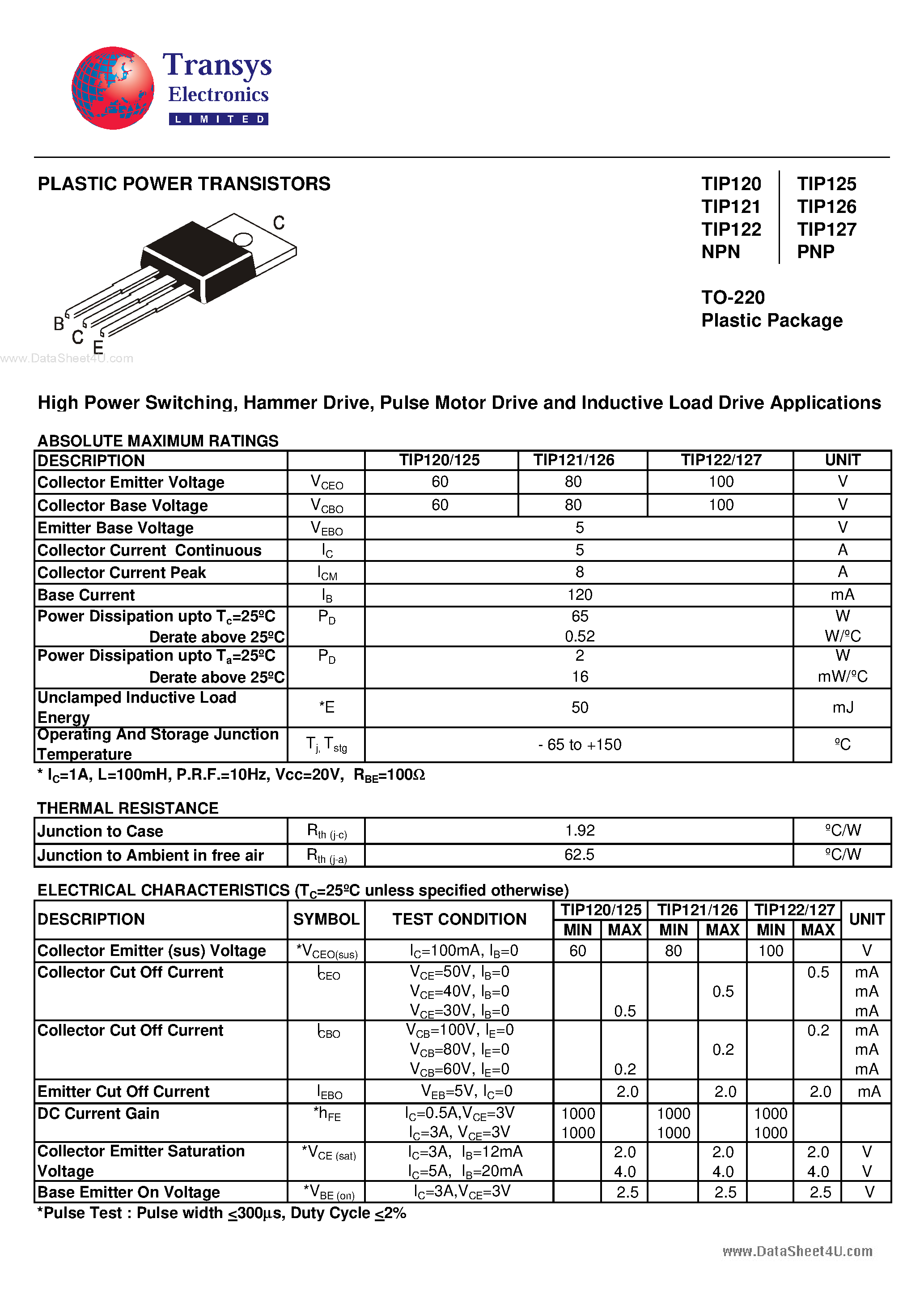

Технические характеристики

Ниже приведены технические данные транзистора согласно документации, предоставленной производителем — компанией STMicroelectronic. Среди самых важных характеристик данного транзистора можно назвать следующие:

В следующей таблице приведены максимальные характеристики, которые не вошли в приведённый выше список. При планировании использования в своих схемах транзистора TIP122 необходимо понимать, что устройство должно работать в режимах, не превышающих условия эксплуатации, заложенные производителем. Поэтому нагружать его на грани этих уровней не рекомендуется, а выше — категорически запрещено. Кроме того, длительное воздействие напряжений выше рекомендуемых может повлиять на надёжность устройства.

Приведём так же электрические характеристики. Все значения справедливы при стандартной температуре 25⁰С.

Очень важными являются так же тепловые характеристики транзистора TIP122.

Они показывают, насколько кристалл транзистора нагревается при увеличении выделяемой мощности. Зная все эти данные, можно рассчитать надёжность работы прибора, ведь при превышении допустимой температуры транзистор выйдет из строя.

Аналоги

Отечественными аналогами TIP122 являются транзисторы KT8116B, KT829A, KT716A. Среди зарубежных аналогов можно назвать такие:

Обязательно изучите параметры и учитывайте выполняемый им в схеме функционал при замени на другой.

Комплементарной парой данного изделия являются p-n-p транзисторы TIP125,TIP126 и TIP127.

Как проверить

Проверяется транзистор следующим способом:

Подсоединяем эмиттер к «минусу» источника питания.
К коллектору через лампочку подсоединяем плюс источника питания.
Через переменный резистор на базу подаётся положительное напряжение. Постепенно увеличиваем напряжение на базе от нуля и до того момента, пока лампочка загорится.

Производители

Транзистор TIP122 изготавливают следующие фирмы:

Чтобы скачать Datasheet, кликните на одного из производителей: Diotec-Semiconductor, Micro-Commercial-Components, JILIN SINO-MICROELECTRONICS CO. — LTD.
