Транзисторы прямой и обратной проводимости: Виды, типы, характеристики, принцип работы

Принципиальная Схема Транзистора. Что такое транзистор



Типы транзисторов

В настоящее время находят применение транзисторы двух видов — биполярные и полевые. Биполярные транзисторы появились первыми и получили наибольшее распространение. Поэтому обычно их называют просто транзисторами. Полевые транзисторы появились позже и пока используются реже биполярных.

В таблице ниже представлена цветовая маркировка транзисторов:

Цветовая маркировка транзисторов

Биполярные транзисторы

Биполярными транзисторы называют потому, что электрический ток в них образуют электрические заряды положительной и отрицательной полярности. Носители положительных зарядов принято называть дырками, отрицательные заряды переносятся электронами.

В биполярном транзисторе используют кристалл из германия или кремния — основных полупроводниковых материалов, применяемых для изготовления транзисторов и диодов . Поэтому и транзисторы называют одни кремниевыми, другие — германиевыми. Для обоих разновидностей биполярных транзисторов характерны свои особенности, которые обычно учитывают при проектировании устройств.

Слово “транзистор” составлено из слов TRANSfer и resISTOR – преобразователь сопротивления. Он пришел на смену лампам в начале 1950-х. Это прибор с тремя выводами, используется для усиления и переключения в электронных схемах.

Для изготовления кристалла используют сверхчистый материал, в который добавляют специальные строго дозированные; примеси. Они и определяют появление в кристалле проводимости, обусловленной дырками (р-проводимость) или электронами (n-проводимость).

Таким образом формируют один из электродов транзистора, называемый базой. Если теперь в поверхность кристалла базы ввести тем или иным технологическим способом специальные примеси, изменяющие тип проводимости базы на обратную так, чтобы образовались близколежащие зоны n-р-n или р-n-р, и к каждой зоне подключить выводы, образуется транзистор.

Классификация биполярных транзисторов.

Одну из крайних зон называют эмиттером, т. е. источником носителей заряда, а вторую — коллектором, собирателем этих носителей. Зона между эмиттером и коллектором называется базой. Выводам транзистора обычно присваивают названия, аналогичные его электродам. Усилительные свойства транзистора проявляются в том, что если теперь к эмиттеру и базе приложить малое электрическое напряжение — входной сигнал, то в цепи коллектор — эмиттер потечет ток, по форме повторяющий входной ток входного сигнала между базой и эмиттером, но во много раз больший по значению.

Для нормальной работы транзистора в первую очередь необходимо подать на его электроды напряжение питания. При этом напряжение на базе относительно эмиттера (это напряжение часто называют напряжением смещения) должно быть равно нескольким десятым долям вольта, а на коллекторе относительно эмиттера — несколько вольт.

Включение в цепь n-р-n и р-n-р транзисторов отличается только полярностью напряжения на коллекторе и смещения. Кремниевые и германиевые транзисторы одной и той же структуры отличаются между собой лишь значением напряжения смещения. У кремниевых оно примерно на 0,45 В больше, чем у герма ниевых.

Полевые

Суть этого прибора заключается в управлении параметрами электрического сигнала с помощью электрического поля. Оно появляется при подаче напряжения к какому-либо из выводов:

• Затвор нужен для регулирования параметров сигнала, благодаря подаче напряжения на него.
• Сток — вывод, через который из канала уходят носители заряда (дырки и электроны).
• Исток — вывод, через который в канал приходят электроны и дырки.

Такой транзистор состоит из полупроводника с определённой проводимостью и двух областей, помещённых в него с противоположной проводимостью. При подаче напряжения на затвор между этими двумя областями появляется пространство, через которое протекает ток. Это пространство называется каналом. Ширина этого канала регулируется напряжением, которое мы подаём на затвор. Соответственно, можно увеличивать и уменьшать ширину канала и управлять протекающим током.

Транзистор.

Теперь поговорим о приборе с изолированным затвором. Разница в том, что в первом случае этот переход есть всегда, даже когда на затвор не подавалось напряжение. А при его подаче, переход и токопроводящий канал менялись в зависимости от полярности и амплитуды напряжения. Металлический затвор в таких транзисторах изолирован диэлектриком от полупроводниковой области. Их входное сопротивление гораздо больше.

Существует два вида приборов с изолированным затвором:

• со встроенным каналом.
• с индуцированным каналом.

Встроенный канал позволяет протекать электрическому току с определённой амплитудой. При подаче напряжения с определённой амплитудой и полярностью мы можем менять ширину канала и его проводимость. Этот канал встраивается в транзисторы на производственных предприятиях.

Индуцированный канал появляется между двумя областями, о которых мы говорили выше, только при подаче напряжения определённой полярности на затвор.

То есть, когда на затвор напряжение не подаётся, ток в нем не протекает.

Все виды полевых транзисторов отличаются друг от друга по следующим параметрам:

• Входное сопротивление.
• Амплитуда напряжения.
• Полярность.

Каждый из этих видов полевых транзисторов необходим для сборки определённых электрических и логических схем. Так как для реализации двух разных устройств необходимо разные электрические параметры.

Что такое полевой транзистор

Полевой транзистор представляет собой полупроводниковый прибор, в котором управление током между двумя электродами, образованным направленным движением носителей заряда дырок или электронов, осуществляется электрическим полем, создаваемым напряжением на третьем электроде. Электроды, между которыми протекает управляемый ток, носят название истока и стока, причем истоком считают тот электрод, из которого выходят (истекают) носители заряда.

Третий, управляющий, электрод называют затвором. Токопроводящий участок полупроводникового материала между истоком и стоком принято называть каналом, отсюда еще одно название этих транзисторов — канальные. Под действием напряжения на затворе» относительно истока меняется сопротивление канала» а значит, и ток через него.

В зависимости от типа носителей заряда различают транзисторы с n-каналом или р-каналом. В n-канальных ток канала обусловлен направленным движением электронов, а р-канальных — дырок. В связи с этой особенностью полевых транзисторов их иногда называют также униполярными.

Это название подчеркивает, что ток в них образуют носители только одного знака, что и отличает полевые транзисторы от биполярных. Для изготовления полевых транзисторов используют главным образом кремний, что связано с особенностями технологии их производства.

Основные параметры полевых транзисторов

Крутизна входной характеристики S или проводимость прямой передачи тока Y21 указывает, на сколько миллиампер изменяется ток канала при изменении входного напряжения между затвором и истоком на 1 В. Поэтому значение крутизны входной характеристики определяется в мА/В, так же как и крутизна характеристики радиоламп. Современные полевые транзисторы имеют крутизну от десятых долей до десятков и даже сотен миллиампер на вольт. Очевидно, что чем больше крутизна, тем большее усиление может дать полевой транзистор. Но большим значениям крутизны соответствует большой ток канала.

Поэтому-на практике обычно выбирают такой ток канала, при котором, о одной стороны, достигается требуемое усиление, а с другой — обеспечивается необходимая экономичность в расходе тока. Частотные свойства полевого транзистора, так же как и биполярного, характеризуются значением предельной частоты.

Полевые транзисторы тоже делят на низкочастотные, среднечастотные и высокочастотные, и также для получения большого усиления максимальная частота сигнала должна быть по крайней мере в 10…20 раз меньше предельной частоты транзистора. Максимальная допустимая постоянная рассеиваемая мощность полевого транзистора определяется точно так же, как и для биполярного. Промышленность выпускает полевые транзисторы малой, средней и большой мощности.

Транзисторы в заводской упаковке.

Применение транзисторов в жизни

Транзисторы применяются в очень многих технических устройствах. Самые яркие примеры:

• Усилительные схемы.
• Генераторы сигналов.
• Электронные ключи.

Во всех устройствах связи усиление сигнала необходимо. Во-первых, электрические сигналы имеют естественное затухание. Во-вторых, довольно часто бывает, что амплитуды одного из параметров сигнала недостаточно для корректной работы устройства.

Информация передаётся с помощью электрических сигналов. Чтобы доставка была гарантированной и качество информации высоким, нам необходимо усиливать сигналы. Транзисторы способны влиять не только на амплитуду, но и на форму электрического сигнала. В зависимости от требуемой формы генерируемого сигнала в генераторе будет установлен соответствующий тип полупроводникового прибора. Электронные ключи нужны для управления силой тока в цепи. В состав этих ключей входит множество транзисторов. Электронные ключи являются одним из важнейших элементов схем.

На их основе работают компьютеры, телевизоры и другие электрические приборы, без которых в современной жизни не обойтись.

Эволюция транзистора

PNP-транзистор

Впервые биполярный транзистор изготовили, вплавляя в кристалл германия (материал n-типа) капли индия. Индий (In) – трехвалентный металл, материал p-типа. Поэтому такой транзистор назвали диффузным (сплавным), имеющим структуру p-n-p (или pnp). Биполярный транзистор на рисунке ниже изготовлен в 1965 году.

Его корпус обрезан для наглядности. Кристалл германия в центре называется базой, а вплавленные в него капли индия – эмиттером и коллектором. Можно рассматривать переходы ЭБ (эмиттерный) и КБ (коллекторный) как обычные диоды, но переход КЭ (коллектор-эмиттерный) имеет особое свойство. Поэтому невозможно изготовить биполярный транзистор из двух отдельных диодов.

Если в транзисторе типа pnp приложить между коллектором (-) и эмиттером (+) напряжение в несколько вольт, в цепи пойдет очень слабый ток, несколько мкА. Если затем приложить небольшое (открывающее) напряжение между базой (-) и эмиттером (+) – для германия оно составляет около 0,3 В (а для кремния 0,6 В) – то ток некоторой величины потечет из эмиттера в базу.

Но так как база сделана очень тонкой, то она быстро насытится дырками (“растеряет” свой избыток электронов, которые уйдут в эмиттер). Поскольку эмиттер сильно легирован дырочной проводимостью, а в слабо легированной базе рекомбинация электронов немного запаздывает, то существенно большая часть тока пойдет из эмиттера в коллектор.

Коллектор сделан больше эмиттера и слабо легирован, что позволяет иметь на нем большее пробивное напряжение (Uпроб.КЭ > Uпроб.ЭБ). Также, поскольку основная часть дырок рекомбинирует в коллекторе, то он и греется сильнее остальных электродов прибора. Обычно α лежит в пределах 0,85-0,999 и обратно зависит от толщины базы.

Эта величина называется коэффициент передачи тока эмиттера. Это коэффициент передачи тока базы, один из самых важных параметров биполярного транзистора. Он чаще определяет усилительные свойства на практике. Транзистор pnp называют транзистором прямой проводимости. Но бывает и другой тип транзистора, структура которого отлично дополняет pnp в схемотехнике.

Двухполярные транзисторы

NPN-транзистор

Биполярный транзистор может иметь коллектор с эмиттером из материала N-типа. Тогда база делается из материала P-типа. И в этом случае, транзистор npn работает точно, как pnp, за исключением полярности – это транзистор обратной проводимости. Транзисторы на основе кремния подавляют своим числом все остальные типы биполярных транзисторов.

Донорным материалом для коллектора и эмиттера может служить As, имеющий “лишний” электрон. Также изменилась технология изготовления транзисторов. Сейчас они планарные, что дает возможность использовать литографию и делать интегральные схемы. По планарной технологии изготавливаются как pnp, так и npn-транзисторы, в том числе и мощные. Сплавные уже сняты с производства.

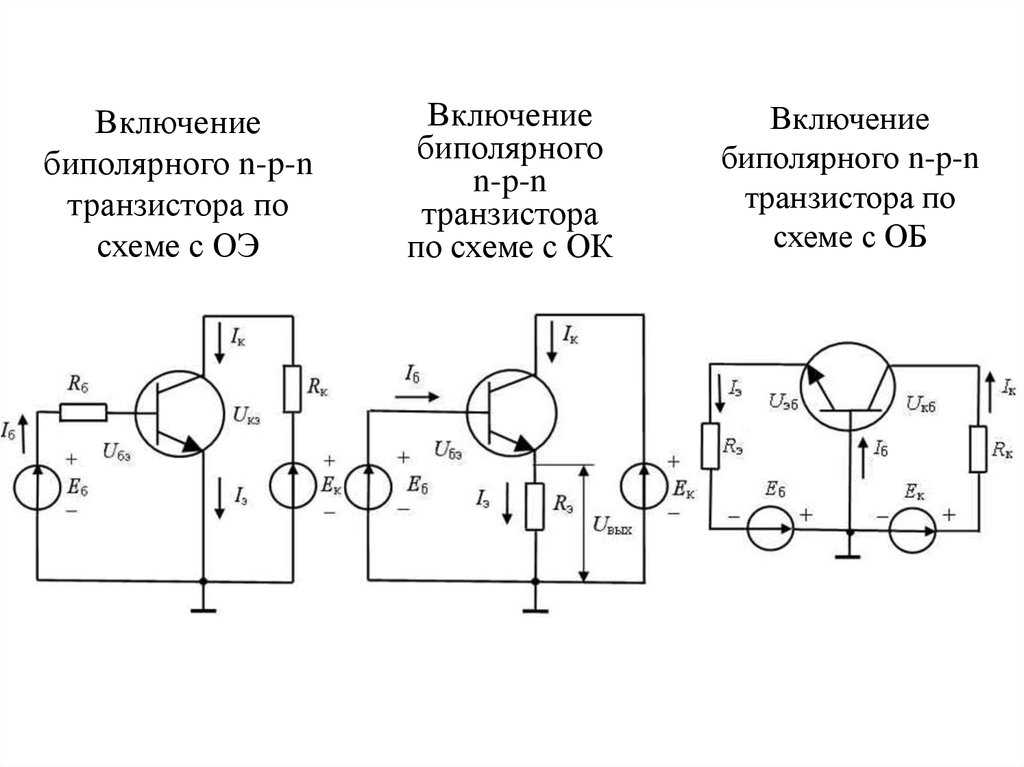

Схемы включения транзисторов

Обычно биполярный транзистор всегда используется в прямом включении – обратная полярность на КЭ переходе ничего интересного не дает. Для прямой схемы подключения есть три схемы включения: общий эмиттер (ОЭ), общий коллектор (ОК), и общая база (ОБ). Все три включения показаны ниже.

Они поясняют только сам принцип работы – если предположить, что рабочая точка каким-то образом, с помощью дополнительного источника питания или вспомогательной цепи установлена. Для открывания кремниевого транзистора (Si) необходимо иметь потенциал ~0,6 В между эмиттером и базой, а для германиевого хватит ~0,3 В.

Общий эмиттер

Напряжение U1 вызывает ток Iб, ток коллектора Iк равен базовому току, умноженному на β. При этом напряжение +E должно быть достаточно большим: 5 В-15 В. Эта схема хорошо усиливает ток и напряжение, следовательно, и мощность. Выходной сигнал противоположен по фазе входному (инвертируется). Это используется в цифровой технике как функция НЕ.

Если транзистор работает не в ключевом режиме, а как усилитель малых сигналов (активный или линейный режим), то при помощи подбора базового тока устанавливают напряжение U2 равным E/2, чтобы выходной сигнал не искажался. Такое применение используется, например, при усилении аудиосигналов в усилителях высокого класса, с низкими искажениям и, как следствие, низким КПД.

Общий коллектор

По напряжению схема ОК не усиливает, здесь коэффициент усиления равен α ~ 1. Поэтому эта схема называется эмиттерный повторитель. Ток в цепи эмиттера получается в β+1 раз больше, чем в цепи базы. Эта схема хорошо усиливает ток и имеет низкое выходное и очень высокое входное сопротивление.

Тут самое время вспомнить о том, что транзистор называется трансформатором сопротивления. Эмиттерный повторитель имеет свойства и рабочие параметры, очень подходящие для пробников осциллографов. Здесь используют его огромное входное сопротивление и низкое выходное, что хорошо для согласования с низкоомным кабелем.

Полезный материал: что такое полупроводниковый диод.

Общая база

Эта схема отличается наиболее низким входным сопротивлением, но усиление по току у нее равно α. Схема с общей базой хорошо усиливает по напряжению, но не по мощности. Ее особенностью является устранение влияния обратной связи по емкости (эфф. Миллера). Каскады с ОБ идеально подходят в качестве входных каскадов усилителей в радиочастотных трактах, согласованных на низких сопротивлениях 50 и 75 Ом. Каскады с общей базой очень широко используются в технике СВЧ и их применение в радиоэлектронике с каскадом эмиттерного повторителя очень распространено.

Некоторые параметры биполярных транзисторов

Постоянное/импульсное напряжение коллектор – эмиттер.

Постоянное напряжение коллектор – база.
Постоянное напряжение эмиттер – база.
Предельная частота коэффициента передачи тока базы
Постоянный/импульсный ток коллектора.
Коэффициент передачи по току
Максимально допустимый ток
Входное сопротивление
Рассеиваемая мощность.
Температура p-n перехода.
Температура окружающей среды и пр…

Граничное напряжение Uкэо гр. является максимально допустимым напряжение между коллектором и эмиттером, при разомкнутой цепи базы и токе коллектора. Напряжение на коллекторе, меньше Uкэо гр. свойственны импульсным режимам работы транзистора при токах базы, отличных от нуля и соответствующих им токах базы (для n-p-n транзисторы ток базы >0, а для p-n-p наоборот, Iб

К биполярным транзисторам могут быть отнесены однопереходные транзисторы, таковым является например КТ117. Такой транзистор представляет собой трехэлектродный полупроводниковый прибор с одним р-n переходом. Однопереходный транзистор состоит из двух баз и эмиттера.

В последнее время в схемах часто стали применять составные транзисторы, называют их парой или транзисторами Дарлингтона, они обладают очень высоким коэффициентом передачи тока, состоят они из двух или более биполярных транзисторов, но выпускаются и готовые транзисторы в одном корпусе, таким является например TIP140. Включаются они с общим коллектором, если соединить два транзистора, то они будут работать как один, включение показано на рисунке ниже. Применение нагрузочного резистора R1 позволяет улучшить некоторые характеристики составного транзистора.

Некоторые недостатки составного транзистора: низкое быстродействие, особенно перехода из открытого состояния в закрытое. Прямое падение напряжения на переходе база-эмиттер почти в два раза больше чем в обычном транзисторе. Ну и само собой, потребуется больше места на плате.

Проверка биполярных транзисторов

Поскольку транзистор состоит из двух переходов, причем каждый из них представляет собой полупроводниковый диод, проверить транзистор можно так же, как проверяют диод. Проверка транзистора обычно осуществляется омметром, проверяют оба p-n перехода транзистора: коллектор – база и эмиттер – база. Для проверки прямого сопротивления переходов p-n-p транзистора минусовой вывод омметра подключается к базе, а плюсовой вывод омметра – поочередно к коллектору и эмиттеру. Для проверки обратного сопротивления переходов к базе подключается плюсовой вывод омметра. При проверке n-p-n транзисторов подключение производится наоборот: прямое сопротивление измеряется при соединении с базой плюсового вывода омметра, а обратное сопротивление – при соединении с базой минусового вывода. Транзисторы так же можно прозванивать цифровым мультиметром в режиме прозвонки диодов. Для NPN  красный щуп прибора “+” присоединяем к базе транзистора, и поочередно прикасаемся черным щупом “-” к коллектору и эмиттеру. Прибор должен показывать некоторое сопротивление, примерно от 600 до 1200. Затем меняем полярность подключения щупов, в этом случае прибор ничего не должен показывать. Для структуры PNP порядок проверки будет обратным.

MOSFET транзисторы

Несколько слов хочу сказать про MOSFET транзисторы (metal–oxide–semiconductor field-effect transistor), (Метал Оксид Полупроводник (МОП)) – это  полевые транзисторы, не путать с обычными полевиками! У полевых транзисторов три вывода: G – затвор, D – сток, S – исток. Различают N канальный и Р, в обозначении данных транзисторов имеется диод Шоттки, он пропускает ток от истока к стоку, и ограничивает напряжение сток – исток.

Применяются они в основном для коммутации больших токов, управляются они не током, как биполярные транзисторы, а напряжением, и как правило, имеет очень малое сопротивление открытого канала, сопротивление канала величина постоянная и не зависит от тока. MOSFET транзисторы специально разработаны для ключевых схем, можно сказать как замена реле, но в некоторых случаях можно и усиливать, применяются в мощных усилителях НЧ.

Плюсы у данных транзисторов следующие:
Минимальная мощность управления и большой коэффициент усиления по току
Лучшие характеристики, например большая скорость переключения.
Устойчивость к большим импульсам напряжения.
Схемы, где применяются такие транзисторы, обычно более простые.

Минусы:
Стоят дороже, чем биполярные транзисторы.
Боятся статического электричества.
Наиболее часто для коммутации силовых цепей применяют MOSFET с N-каналом. Напряжение управления должно превышать порог 4 В, вообще, необходимо 10-12 В для надежного включения MOSFET. Напряжение управления – это  напряжение, приложенное между затвором и истоком для включения MOSFET транзистора.

Рекомендации по эксплуатации транзисторов

Значения большинства параметров транзисторов зависят от реального режима работы и температуры, причем с увеличением температуры параметры транзисторов могут меняться. В справочнике приведены, как правило, типовые (усредненные) зависимости параметров транзисторов от тока, напряжения, температуры, частоты и т. п.

Для обеспечения надежной работы транзисторов необходимо принимать меры, исключающие длительные электрические нагрузки, близкие к предельно допустимым, например заменять транзистор на аналогичный но меньшей мощности не стоит, это касается не только мощностей, но и других параметров транзистора. В некоторых случаях для увеличения мощности транзисторы можно включать параллельно, когда эмиттер соединяется с эмиттером, коллектор с коллектором и база – с базой. Перегрузки могут быть вызваны разными причинами, например от перенапряжения, для защиты от перенапряжения часто применяют быстродействующие диоды.

Что касается нагрева и перегрева транзисторов, температурный режим транзисторов не только оказывает влияние на значение параметров, но и определяет надежность их эксплуатации. Следует стремиться к тому, чтобы транзистор при работе не перегревался, в выходных каскадах усилителей транзисторы обязательно нужно ставить на большие радиаторы. Защиту транзисторов от перегрева нужно обеспечивать не только во время эксплуатации, но и во время пайки. При лужении и пайке следует принимать меры, исключающие перегрев транзистора, транзисторы во время пайки желательно держать пинцетом, для защиты от перегрева.

Принципиальная Схема Транзистора

Поэтому без навыка проверки транзисторов, вам в электронику лучше не соваться.

Думаю после экспериментов с мультиметром будет более понятно.

Такая схема может использоваться в качестве запоминающего устройства в компьютерах, так как схема будет хранить информацию до тех пор, пока её не отменят.

Схемы соединения каскадов

Это может быть как обычный широкополосный трансформатор, так и фильтр с различными входным и выходным сопротивлением. Иначе не будет работать схема.

Другие элементы схемы выполняют вспомогательную роль. Электропроводность эмиттера и коллектора всегда одинаковая р или n , базы — противоположная n или р.

Для питания транзистора в схеме с общей базой может подойти любая из рассмотренных нами схем: схема с фиксированным током базы , схема с фиксированным напряжением на базе , схема с коллекторной стабилизацией или схема с эмиттерной стабилизацией.

По ней можно узнать все параметры элемента. Он же справочный лист или техническая документация.

Схема двухкаскадного усилителя ЗЧ на транзисторах одинаковой структуры.

Характеристики транзистора, включённого по схеме оэ:

Все дело в том, что здесь есть небольшой нюанс. Транзистор является первым твёрдотельным устройством, способным усиливать, генерировать и преобразовывать электрический сигнал. Работа транзистора при обратном включении p-n перехода Проведем очередной практический опыт и подключим базу транзистора к плюсу БП. Убедились, что по напряжению эта схема нам сигнал не увеличит.

УГО фототранзистора в этом случае вместе с УГО излучателя обычно светодиода заключают в объединяющий их символ корпуса, а знак фотоэффекта — две наклонные стрелки заменяют стрелками, перпендикулярными символу базы.

С развитием электроники приступили к обработке кристаллов кремния, и изобрели кремниевые приборы, практически полностью отправившие на пенсию германиевые транзисторы.

Чтож друзья, а на этом у меня все.

Поэтому плотность компоновки элементов в МОП- интегральных схемах значительно выше. То есть ток эмиттера больше тока коллектора на небольшую величину тока базы.

Тогда название содержит дополнительные символы в конце, или, реже, в начале маркировки. И если последовательно со стабилитроном рис.

Схеме включения транзистора с общей базой соответствует схема усилительного каскада с общим затвором.

Внешний вид и обозначение транзистора на схемах

Если канал имеет электронную проводимость, то транзистор называют n-канальным.

Проводимость p-n перехода существенно возрастет и через коллекторный переход начнет идти ток коллектора Iк. Так уж случилось, но вначале развития полупроводниковой технологии лидирующее место занял биполярный транзистор. Схема включения биполярного транзистора с общим эмиттером.

А рост приводит к росту напряжения на резисторе обратной связи.

Лампочка не светится, давайте разберемся почему. Добавим к нашей схеме всего одну перемычку, которой соединим эмиттер и базу, но лампочка все равно не горит. На символ однопереходного транзистора похоже УГО большой группы транзисторов с p-n-переходом, получивших название полевых.

Тот вывод, который со стрелкой — это всегда эмиттер. Полевой транзистор FR на печатной плате прибора.

А если взять и прикрыть одну любую часть транзисто, то у нас получится полупроводник с одним p-n переходом или диод. Ответ может быть да а может и нет. Нелинейность возникает из-за влияния входного напряжения на напряжение перехода эмиттер-база.

Если канал имеет электронную проводимость, то транзистор называют n-канальным. При отсутствии этого конденсатора в цепи источника входного сигнала создавался бы постоянный ток от источника питания Ек.

Ничего не напоминает? Об электропроводности последней судят по символу эмиттера направлению стрелки. Лампочка горит лишь полсекунды, гаснет, потом снова загорается, и так продолжается до тех пор, пока подключена батарея. Стандарт допускает изображать транзисторы и без символа корпуса, например, при изображении бескорпусных транзисторов или когда на схеме необходимо показать транзисторы, входящие в состав сборки транзисторов или интегральной схемы. Установим вместо перемычки сопротивление Rб номиналом — Ом, и еще один источник питания на 1,5 вольта.

Как найти неисправный транзистор в схеме? Поиск битого транзистора на плате. Ремонт платы.

Однокаскадный усилитель ЗЧ

Это может быть полезным для реализации высокочастотных усилителей. И в результате получилась вот такая формула.

Чтобы эксперимент прошёл удачно, надо отрегулировать схему, т. Элементы, представляющие собою полнофункциональные устройства или модули: микросхемы. И свершилось чудо, лампочка засветилась.

Это свойство может использоваться для включения и выключения ламп в зависимости от освещённости. Теперь оголённые концы пропустите через промокательную бумагу на расстоянии примерно 1, см, другие концы присоедините к схеме согласно рис. Ну а обо всем по порядку. Конструкция корпуса а , вольт-амперная характеристика и условное графическое обозначение стабилитрона Существенной особенностью стабилитрона является зависимость его напряжения стабилизации от температуры.

Характеристики транзистора, включенного по схеме об

Это объясняется следующими при чинами. Естественно, это приводит к уменьшению коэффициента усиления, поскольку на вход транзистора из-за влияния обратной связи поступит меньшее значение напряжение, чем в отсутствие обратной связи. Такого рода схемы используются в автоматических устройствах фотопечати. В этом режиме напряжение база-эмиттер достаточное для того, чтобы переход база-эмиттер открылся.

В результате в кремнии образуются два p-n перехода. Температурная зависимость вольт-амперной характеристика стабилитрона Для устранения этого недостатка и создания термокомпенсированных стабилитронов последовательно в цепь стабилитрона включают обычные диоды в прямом направлении.

Транзистор простыми словами, принцип работы и устройство

Содержание:

Транзистор – это прибор, работающий по принципу полупроводника и предназначен для усиления сигнала. Из-за особенностей строения кристаллической решетки и своих полупроводниковых свойств, транзистор увеличивает протекающий через нее ток. Сами же вещества, имеющие такие свойства, препятствуют его протеканию. Самими основными элементами считаются германий (Gr) или кремний (Si). Полупроводники бывают двух видов – электронные и дырочные.

В статье будет приведена подробная информация об устройстве, производстве, сфере применения транзисторов. По этой теме добавлено два интересных видеоролика, а также научно-популярная статья по предмету вопроса.

Различные типы транзисторов.

Типы транзисторов

В настоящее время находят применение транзисторы двух видов — биполярные и полевые. Биполярные транзисторы появились первыми и получили наибольшее распространение. Поэтому обычно их называют просто транзисторами. Полевые транзисторы появились позже и пока используются реже биполярных.

В таблице ниже представлена цветовая маркировка транзисторов:

Цветовая маркировка транзисторов

Биполярные транзисторы

Биполярными транзисторы называют потому, что электрический ток в них образуют электрические заряды положительной и отрицательной полярности. Носители положительных зарядов принято называть дырками, отрицательные заряды переносятся электронами.

В биполярном транзисторе используют кристалл из германия или кремния — основных полупроводниковых материалов, применяемых для изготовления транзисторов и диодов. Поэтому и транзисторы называют одни кремниевыми, другие — германиевыми. Для обоих разновидностей биполярных транзисторов характерны свои особенности, которые обычно учитывают при проектировании устройств.

Слово “транзистор” составлено из слов TRANSfer и resISTOR – преобразователь сопротивления. Он пришел на смену лампам в начале 1950-х. Это прибор с тремя выводами, используется для усиления и переключения в электронных схемах.

Для изготовления кристалла используют сверхчистый материал, в который добавляют специальные строго дозированные; примеси. Они и определяют появление в кристалле проводимости, обусловленной дырками (р-проводимость) или электронами (n-проводимость).

Таким образом формируют один из электродов транзистора, называемый базой. Если теперь в поверхность кристалла базы ввести тем или иным технологическим способом специальные примеси, изменяющие тип проводимости базы на обратную так, чтобы образовались близколежащие зоны n-р-n или р-n-р, и к каждой зоне подключить выводы, образуется транзистор.

Классификация биполярных транзисторов.

Одну из крайних зон называют эмиттером, т. е. источником носителей заряда, а вторую — коллектором, собирателем этих носителей. Зона между эмиттером и коллектором называется базой. Выводам транзистора обычно присваивают названия, аналогичные его электродам. Усилительные свойства транзистора проявляются в том, что если теперь к эмиттеру и базе приложить малое электрическое напряжение — входной сигнал, то в цепи коллектор — эмиттер потечет ток, по форме повторяющий входной ток входного сигнала между базой и эмиттером, но во много раз больший по значению.

Для нормальной работы транзистора в первую очередь необходимо подать на его электроды напряжение питания. При этом напряжение на базе относительно эмиттера (это напряжение часто называют напряжением смещения) должно быть равно нескольким десятым долям вольта, а на коллекторе относительно эмиттера — несколько вольт.

[stextbox id=’info’]Включение в цепь n-р-n и р-n-р транзисторов отличается только полярностью напряжения на коллекторе и смещения. Кремниевые и германиевые транзисторы одной и той же структуры отличаются между собой лишь значением напряжения смещения. У кремниевых оно примерно на 0,45 В больше, чем у герма ниевых.[/stextbox]

Полевые

Суть этого прибора заключается в управлении параметрами электрического сигнала с помощью электрического поля. Оно появляется при подаче напряжения к какому-либо из выводов:

• Затвор нужен для регулирования параметров сигнала, благодаря подаче напряжения на него.
• Сток — вывод, через который из канала уходят носители заряда (дырки и электроны).
• Исток — вывод, через который в канал приходят электроны и дырки.

Такой транзистор состоит из полупроводника с определённой проводимостью и двух областей, помещённых в него с противоположной проводимостью. При подаче напряжения на затвор между этими двумя областями появляется пространство, через которое протекает ток. Это пространство называется каналом. Ширина этого канала регулируется напряжением, которое мы подаём на затвор. Соответственно, можно увеличивать и уменьшать ширину канала и управлять протекающим током.

Транзистор.

Теперь поговорим о приборе с изолированным затвором. Разница в том, что в первом случае этот переход есть всегда, даже когда на затвор не подавалось напряжение. А при его подаче, переход и токопроводящий канал менялись в зависимости от полярности и амплитуды напряжения. Металлический затвор в таких транзисторах изолирован диэлектриком от полупроводниковой области. Их входное сопротивление гораздо больше.

Существует два вида приборов с изолированным затвором:

• со встроенным каналом.
• с индуцированным каналом.

Встроенный канал позволяет протекать электрическому току с определённой амплитудой. При подаче напряжения с определённой амплитудой и полярностью мы можем менять ширину канала и его проводимость. Этот канал встраивается в транзисторы на производственных предприятиях.

Индуцированный канал появляется между двумя областями, о которых мы говорили выше, только при подаче напряжения определённой полярности на затвор. То есть, когда на затвор напряжение не подаётся, ток в нем не протекает.

Все виды полевых транзисторов отличаются друг от друга по следующим параметрам:

• Входное сопротивление.
• Амплитуда напряжения.
• Полярность.

Каждый из этих видов полевых транзисторов необходим для сборки определённых электрических и логических схем. Так как для реализации двух разных устройств необходимо разные электрические параметры.

Что такое полевой транзистор

Полевой транзистор представляет собой полупроводниковый прибор, в котором управление током между двумя электродами, образованным направленным движением носителей заряда дырок или электронов, осуществляется электрическим полем, создаваемым напряжением на третьем электроде.  Электроды, между которыми протекает управляемый ток, носят название истока и стока, причем истоком считают тот электрод, из которого выходят (истекают) носители заряда.

Третий, управляющий, электрод называют затвором. Токопроводящий участок полупроводникового материала между истоком и стоком принято называть каналом, отсюда еще одно название этих транзисторов — канальные. Под действием напряжения на затворе» относительно истока меняется сопротивление канала» а значит, и ток через него.

[stextbox id=’info’]В зависимости от типа носителей заряда различают транзисторы с n-каналом или р-каналом. В n-канальных ток канала обусловлен направленным движением электронов, а р-канальных — дырок. В связи с этой особенностью полевых транзисторов их иногда называют также униполярными. [/stextbox]

Это название подчеркивает, что ток в них образуют носители только одного знака, что и отличает полевые транзисторы от биполярных. Для изготовления полевых транзисторов используют главным образом кремний, что связано с особенностями технологии их производства.

Основные параметры полевых транзисторов

Крутизна входной характеристики S или проводимость прямой передачи тока Y₂₁ указывает, на сколько миллиампер изменяется ток канала при изменении входного напряжения между затвором и истоком на 1 В. Поэтому значение крутизны входной характеристики определяется в мА/В, так же как и крутизна характеристики радиоламп. Современные полевые транзисторы имеют крутизну от десятых долей до десятков и даже сотен миллиампер на вольт. Очевидно, что чем больше крутизна, тем большее усиление может дать полевой транзистор. Но большим значениям крутизны соответствует большой ток канала.

Поэтому-на практике обычно выбирают такой ток канала, при котором, о одной стороны, достигается требуемое усиление, а с другой — обеспечивается необходимая экономичность в расходе тока. Частотные свойства полевого транзистора, так же как и биполярного, характеризуются значением предельной частоты.

Полевые транзисторы тоже делят на низкочастотные, среднечастотные и высокочастотные, и также для получения большого усиления максимальная частота сигнала должна быть по крайней мере в 10…20 раз меньше предельной частоты транзистора.  Максимальная допустимая постоянная рассеиваемая мощность полевого транзистора определяется точно так же, как и для биполярного. Промышленность выпускает полевые транзисторы малой, средней и большой мощности.

Транзисторы в заводской упаковке.

Применение транзисторов в жизни

Транзисторы применяются в очень многих технических устройствах. Самые яркие примеры:

• Усилительные схемы.
• Генераторы сигналов.
• Электронные ключи.

Во всех устройствах связи усиление сигнала необходимо. Во-первых, электрические сигналы имеют естественное затухание. Во-вторых, довольно часто бывает, что амплитуды одного из параметров сигнала недостаточно для корректной работы устройства.

Информация передаётся с помощью электрических сигналов. Чтобы доставка была гарантированной и качество информации высоким, нам необходимо усиливать сигналы. Транзисторы способны влиять не только на амплитуду, но и на форму электрического сигнала. В зависимости от требуемой формы генерируемого сигнала в генераторе будет установлен соответствующий тип полупроводникового прибора. Электронные ключи нужны для управления силой тока в цепи. В состав этих ключей входит множество транзисторов. Электронные ключи являются одним из важнейших элементов схем.

[stextbox id=’info’]На их основе работают компьютеры, телевизоры и другие электрические приборы, без которых в современной жизни не обойтись.[/stextbox]

Эволюция транзистора

PNP-транзистор

Впервые биполярный транзистор изготовили, вплавляя в кристалл германия (материал n-типа) капли индия. Индий (In) – трехвалентный металл, материал p-типа. Поэтому такой транзистор назвали диффузным (сплавным), имеющим структуру p-n-p (или pnp). Биполярный транзистор на рисунке ниже изготовлен в 1965 году.

Его корпус обрезан для наглядности. Кристалл германия в центре называется базой, а вплавленные в него капли индия – эмиттером и коллектором. Можно рассматривать переходы ЭБ (эмиттерный) и КБ (коллекторный) как обычные диоды, но переход КЭ (коллектор-эмиттерный) имеет особое свойство. Поэтому невозможно изготовить биполярный транзистор из двух отдельных диодов.

Интересно почитать: инструкция как прозвонить транзистор.

Если в транзисторе типа pnp приложить между коллектором (-) и эмиттером (+) напряжение в несколько вольт, в цепи пойдет очень слабый ток, несколько мкА. Если затем приложить небольшое (открывающее) напряжение между базой (-) и эмиттером (+) – для германия оно составляет около 0,3 В (а для кремния 0,6 В) – то ток некоторой величины потечет из эмиттера в базу.

Но так как база сделана очень тонкой, то она быстро насытится дырками (“растеряет” свой избыток электронов, которые уйдут в эмиттер). Поскольку эмиттер сильно легирован дырочной проводимостью, а в слабо легированной базе рекомбинация электронов немного запаздывает, то существенно большая часть тока пойдет из эмиттера в коллектор.

Коллектор сделан больше эмиттера и слабо легирован, что позволяет иметь на нем большее пробивное напряжение (U_{проб.КЭ} > U_{проб.ЭБ}). Также, поскольку основная часть дырок рекомбинирует в коллекторе, то он и греется сильнее остальных электродов прибора. Обычно α лежит в пределах 0,85-0,999 и обратно зависит от толщины базы.

Эта величина называется коэффициент передачи тока эмиттера. Это коэффициент передачи тока базы, один из самых важных параметров биполярного транзистора. Он чаще определяет усилительные свойства на практике. Транзистор pnp называют транзистором прямой проводимости. Но бывает и другой тип транзистора, структура которого отлично дополняет pnp в схемотехнике.

Двухполярные транзисторы

NPN-транзистор

Биполярный транзистор может иметь коллектор с эмиттером из материала N-типа. Тогда база делается из материала P-типа. И в этом случае, транзистор npn работает точно, как pnp, за исключением полярности – это транзистор обратной проводимости. Транзисторы на основе кремния подавляют своим числом все остальные типы биполярных транзисторов.

Донорным материалом для коллектора и эмиттера может служить As, имеющий “лишний” электрон. Также изменилась технология изготовления транзисторов. Сейчас они планарные, что дает возможность использовать литографию и делать интегральные схемы. По планарной технологии изготавливаются как pnp, так и npn-транзисторы, в том числе и мощные. Сплавные уже сняты с производства.

Схемы включения транзисторов

Обычно биполярный транзистор всегда используется в прямом включении – обратная полярность на КЭ переходе ничего интересного не дает. Для прямой схемы подключения есть три схемы включения: общий эмиттер (ОЭ), общий коллектор (ОК), и общая база (ОБ). Все три включения показаны ниже.

Они поясняют только сам принцип работы – если предположить, что рабочая точка каким-то образом, с помощью дополнительного источника питания или вспомогательной цепи установлена. Для открывания кремниевого транзистора (Si) необходимо иметь потенциал ~0,6 В между эмиттером и базой, а для германиевого хватит ~0,3 В.

Общий эмиттер

Напряжение U1 вызывает ток Iб, ток коллектора Iк равен базовому току, умноженному на β. При этом напряжение +E должно быть достаточно большим: 5 В-15 В. Эта схема хорошо усиливает ток и напряжение, следовательно, и мощность. Выходной сигнал противоположен по фазе входному (инвертируется). Это используется в цифровой технике как функция НЕ.

Если транзистор работает не в ключевом режиме, а как усилитель малых сигналов (активный или линейный режим), то при помощи подбора базового тока устанавливают напряжение U₂ равным E/2, чтобы выходной сигнал не искажался. Такое применение используется, например, при усилении аудиосигналов в усилителях высокого класса, с низкими искажениям и, как следствие, низким КПД.

Общий коллектор

По напряжению схема ОК не усиливает, здесь коэффициент усиления равен α ~ 1. Поэтому эта схема называется эмиттерный повторитель. Ток в цепи эмиттера получается в β+1 раз больше, чем в цепи базы. Эта схема хорошо усиливает ток и имеет низкое выходное и очень высокое входное сопротивление.

Тут самое время вспомнить о том, что транзистор называется трансформатором сопротивления. Эмиттерный повторитель имеет свойства и рабочие параметры, очень подходящие для пробников осциллографов. Здесь используют его огромное входное сопротивление и низкое выходное, что хорошо для согласования с низкоомным кабелем.

Полезный материал: что такое полупроводниковый диод.

Общая база

Эта схема отличается наиболее низким входным сопротивлением, но усиление по току у нее равно α. Схема с общей базой хорошо усиливает по напряжению, но не по мощности. Ее особенностью является устранение влияния обратной связи по емкости (эфф. Миллера). Каскады с ОБ идеально подходят в качестве входных каскадов усилителей в радиочастотных трактах, согласованных на низких сопротивлениях 50 и 75 Ом. Каскады с общей базой очень широко используются в технике СВЧ и их применение в радиоэлектронике с каскадом эмиттерного повторителя очень распространено.

Заключение

Рейтинг автора

Написано статей

Более подробно о транзисторах можно узнать из статьи Что такое биполярные транзисторы.  Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов.

Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк.coм/еlеctroinfonеt. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию во время подготовки статьи:

www.tokar.guru

www.remosnov.ru

www.electroengineer.ru

www.samelectrik.ru

Предыдущая

ПолупроводникиКак расшифровать цветовую маркировку транзисторов?

Следующая

ПолупроводникиЧто такое биполярный транзистор

Прямое смещение против обратного смещения и их влияние на функциональность диода



С того дня, когда моя мама удивила меня первым домашним компьютером на Рождество, ну, скажем так, давным-давно, я был заинтригован этой технологией. Как бы то ни было, в то время я был предметом зависти всех товарищей-компьютерщиков, ботаников и учителей в моей школе. Там я был с впечатляющими 64 килобайтами необработанной вычислительной мощности.

Теперь перенесемся в настоящее время, и мой ноутбук использует в 100 000 раз больше только оперативной памяти. Таким образом, можно с уверенностью сказать, что компьютерные технологии развивались. Однако есть одна вещь, которой нет, и это конкурентоспособность производителей компьютеров.

Бывают случаи, когда выбор одного устройства или метода зависит от потребности или функции. Более того, потребность в той или иной функциональности является преобладающей движущей силой при выборе устройства или процесса в области электроники.

Что такое диодное смещение или смещение?

Прежде чем мы сравним два типа предвзятости, сначала я расскажу об их индивидуальных характеристиках. В электронике мы определяем смещение или смещение как метод установления набора токов или напряжений в различных точках электронной схемы для установления надлежащих условий работы внутри электронного компонента. Хотя это упрощенная версия ответа, в целом она верна. Кроме того, при смещении существует два типа смещения: прямое смещение и обратное смещение.

Я уверен, вы знаете, что диод (PN-переход) во многом похож на шоссе с односторонним движением, поскольку он позволяет току легче течь в одном направлении, чем в другом. Таким образом, диод обычно проводит ток в одном направлении, и напряжение, которое они прикладывают, соответствует описанной ориентации прямого смещения. Однако, когда напряжение движется в обратном направлении, мы называем эту ориентацию обратным смещением. Кроме того, при обратном смещении стандартный диод с PN-переходом обычно подавляет или блокирует протекание тока, почти как электронный вариант обратного клапана.

Прямое смещение и обратное смещение

В стандартном диоде прямое смещение происходит, когда напряжение на диоде допускает естественное протекание тока, тогда как обратное смещение обозначает напряжение на диоде в противоположном направлении.

Однако напряжение, присутствующее на диоде во время обратного смещения, не вызывает значительного протекания тока. Кроме того, эта конкретная характеристика полезна для преобразования переменного тока (AC) в постоянный ток (DC).

Существует множество других применений этой характеристики, включая управление электронными сигналами.

Знание размещения стабилитронов может создать или разрушить проект.



Работа диода

Ранее я дал более упрощенное объяснение работы стандартного диода. Детальный процесс диода может быть несколько сложным для понимания, поскольку он требует понимания квантовой механики. Работа диода связана с потоком отрицательных зарядов (электронов) и положительных зарядов (дырок). С технической точки зрения мы называем полупроводниковый диод p-n переходом. P-n переходы также являются неотъемлемой частью работы фотогальванического элемента.

В целом, для правильной работы диода требуется еще один важный элемент или процесс, называемый легированием. Вы можете легировать полупроводник материалами, чтобы облегчить избыток легко вытесняемых электронов, которые мы называем n-типом или отрицательной областью. Кроме того, полупроводник также можно легировать, чтобы создать избыток дырок, которые также легко поглощают эти электроны, и мы называем это p-типом или положительной областью. Причем положительные и отрицательные участки диода также называют его анодом (Р) и катодом (Н).

В целом именно различия между двумя материалами и их последующая синергия на очень коротких расстояниях (< миллиметра) облегчают работу диода. Однако функциональность диода возможна, конечно, только тогда, когда мы объединяем два типа (P, N) материалов. Кроме того, слияние этих двух типов материалов образует то, что мы называем p-n переходом. Кроме того, область, которая существует между двумя элементами, называется областью истощения.

Примечание. Имейте в виду, что для правильной работы диода требуется минимальное пороговое напряжение для преодоления области истощения. Кроме того, минимальное пороговое напряжение в большинстве случаев для диодов составляет примерно 0,7 вольта. Кроме того, напряжение обратного смещения создает небольшой ток через диод, и это называется током утечки, но обычно им можно пренебречь. Наконец, если вы приложите значительное обратное напряжение, это вызовет полный электронный пробой диода, что позволит току течь в противоположном направлении через диод.

Функциональность и работа диода (продолжение)

Обычно, когда диффузия способствует последующему перемещению электронов из области n-типа, они начинают заполнять дырки внутри области p-типа. В результате этого действия образуются отрицательные ионы в области p-типа, оставляя после себя положительные ионы в области n-типа. В целом, управляющий контроль этого действия находится в направлении электрического поля. Как вы можете себе представить, это приводит к благоприятному электрическому поведению, зависящему, конечно, от того, как вы прикладываете напряжение, то есть от смещения.

Кроме того, что касается стандартного диода с p-n переходом, существуют три условия смещения и две рабочие области. Возможны следующие три типа условий смещения:

• Прямое смещение : Это условие смещения включает подключение положительного потенциала напряжения к материалу P-типа и отрицательного потенциала к материалу N-типа через диод, что уменьшает ширину диода.

• Обратное смещение : Напротив, это условие смещения включает соединение отрицательного потенциала напряжения с материалом P-типа и положительного потенциала с материалом N-типа через диод, что увеличивает ширину диода.

• Нулевое смещение : Это состояние смещения, при котором на диод не подается внешний потенциал напряжения.

Прямое смещение против обратного смещения и их различия

Обратное смещение усиливает потенциальный барьер и препятствует потоку носителей заряда. Напротив, прямое смещение ослабляет потенциальный барьер, что позволяет току легче проходить через переход.

При прямом смещении мы подключаем положительную клемму источника напряжения к аноду, а отрицательную клемму к катоду. Напротив, при обратном смещении мы подключаем положительную клемму источника напряжения к катоду, а отрицательную клемму к аноду.

• Прямое смещение уменьшает силу потенциального барьера электрического поля поперек потенциала, тогда как обратное смещение усиливает потенциальный барьер.

• Прямое смещение имеет анодное напряжение, превышающее катодное напряжение. Напротив, при обратном смещении напряжение на катоде больше, чем напряжение на аноде.

• Прямое смещение имеет значительный прямой ток, а обратное смещение имеет минимальный прямой ток.

• Обедненный слой диода значительно тоньше при прямом смещении и намного толще при обратном смещении.

• Прямое смещение уменьшает сопротивление диода, а обратное смещение увеличивает сопротивление диода.

• Ток течет без усилий при прямом смещении, но обратное смещение не позволяет току течь через диод.

• Уровень тока зависит от прямого напряжения при прямом смещении, однако величина тока минимальна или пренебрежимо мала при обратном смещении.

• При прямом смещении устройство работает как проводник, а при обратном — как изолятор.

Планирование схемы на основе потенциалов смещения является признаком грамотного анализа.



Способность диода функционировать как два отдельных, но одинаково эффективных устройства делает его действительно адаптивным компонентом. Влияние смещения на функциональность диода обеспечивает оптимальный контроль над тем, какую функцию диод будет играть в вашей схеме. Использование прямого и обратного смещения дает разработчику схемы оптимальный контроль над функциональностью диода.

К счастью, благодаря набору инструментов Cadence для проектирования и анализа ваши дизайнеры и производственные группы будут работать вместе над внедрением методов прямого и обратного смещения во всех ваших проектах печатных плат. Allegro PCB Designer — это решение для компоновки, которое вы искали, и оно, несомненно, может облегчить реализацию стратегий проектирования с прямым или обратным смещением в ваших текущих и будущих проектах печатных плат.

Если вы хотите узнать больше о том, как у Cadence есть решение для вас, обратитесь к нам и нашей команде экспертов. Чтобы посмотреть видео по связанным темам или узнать, что нового в нашем наборе инструментов для проектирования и анализа, подпишитесь на наш канал YouTube.

Решения Cadence PCB — это комплексный инструмент для проектирования от начала до конца, позволяющий быстро и эффективно создавать продукты. Cadence позволяет пользователям точно сократить циклы проектирования и передать их в производство с помощью современного отраслевого стандарта IPC-2581.

Подпишитесь на LinkedIn Посетите вебсайт Больше контента от Cadence PCB Solutions

OrCAD
Начать бесплатную пробную версию

НАЧАТЬ СЕЙЧАС

Отключение обратной проводимости тока

Scot Lester, Texas Instruments

Для многих систем требуется мультиплексор мощности к выбрать между двумя разная мощность источники. Например, на базе PCI доска должна уметь выбрать между основной мощностью шина питания или вспомогательное питание рельс. Другой пример — батарея. управляемое портативное устройство который должен выбирать между аккумулятор или настенный адаптер.

Эта функция переключения питания может быть легко реализован с парой диодов вместе, чтобы выполнить логику Функция «ИЛИ». Однако это подход сильно влияет на КПД системы и тепловыделение. Кроме того, напряжение доступным для системы будет падение на один диод меньше, чем входное напряжение. Более того, некоторые системы требуют использования основной источник питания, если он доступен, независимо от вспомогательного питания Напряжение. Диод ИЛИ функция может выбрать только самый высокий входное напряжение для питания нагрузка, которая может быть нежелательной основное снабжение.

Подход к увеличению эффективность диода ИЛИ заключается в использовании в корпусе диоды два P-канальных МОП (PMOS) транзисторы как диодная функция ИЛИ (рис. 1). Как только внутренний диод становится проводящим, связанный с ним полевой МОП-транзистор может быть включен, чтобы обеспечить низкий уровень импедансный путь к эффективному закоротить диод и снять соответствующее падение напряжения на диоде. Этот метод снижает потери мощности за счет диода и улучшает общая эффективность.

Схема на двух PMOS-транзисторах может страдать от перекрестной проводимости токи. Например, на рисунке 1, предположим, что Q1 включен и обеспечение низкого импеданса путь от основного питания до нагрузка, а Q2 выключен и похоже на диод. Если напряжение на вспомогательном питании увеличивается выше основного напряжения, то корпусной диод Q2 способен быть направленным вперед. Это будет эффективно закорачивать вспомогательный подачу к основному источнику, создавая довольно большая перекрестная проводимость тока и, возможно, повредить МОП-транзисторы или вход источники питания.

Эта конфигурация также может создают большие обратные токи при переходе с более высокого напряжения к источнику с более низким напряжением. Например, непосредственно перед переход на более низкое напряжение вспомогательное питание, выход конденсатор (COUT) заряжается до уровень основного питания. Когда Q1 выключается, а Q2 включается, будет большой ток с выхода конденсатор к вспомогательному источнику питания. Это необходимо для разрядки выходная емкость до вспомогательного питания уровень напряжения. Не все блоки питания может справиться с этим большим обратное течение тока.

Схема на рис. 2 использует дополнительные два транзистора PMOS для устранения перекрестной проводимости формирование встречно-параллельных диодов с корпусными диодами МОП-транзисторы. Схема использует детектор напряжения TPS3803 для следите за напряжением в сети поставлять. Детектор сохраняет основное питание подключено к нагрузки до тех пор, пока основное напряжение питания падает ниже заданного порог, установленный на 4,25 В резистором R1, Р2 и Р3. Как только основное напряжение падает ниже 4,25 В, компаратор отключит основной питание от нагрузки и подключение вспомогательное питание. вспомогательное питание останется подключенным пока напряжение сети не вернется выше заданного порога. В показанной схеме R3 обеспечивает 0,5 В гистерезиса, поэтому основное напряжение должно увеличиться выше 4,75 В до повторного подключения к нагрузке.

При выключении каждый транзистор пара образует спина к спине диод, чтобы не протекал ток. Транзисторы Q1a и Q2a предотвратить протекание тока из питание нагрузки в выключенном состоянии раз. Q1b и Q2b остаются текущими течет от нагрузки к входному источнику питания во время нерабочее время.

Детектор напряжения и инвертор питается через D1, который выбирает более высокое напряжение основного или вспомогательного питания. Это позволяет цепи продолжать работает, даже если один из входные источники закорочены на земля. Кроме того, инвертор всегда будет достаточно напряжения выключить транзисторы PMOS, так как выходное напряжение инверторы всегда будут рядом максимальное напряжение, доступное в система.
