Трехфазный провод: Что такое трехфазное напряжение 380 В и однофазное напряжение 220 В – СамЭлектрик.ру

Содержание

Какое сечение провода нужно для 15 кВт 3 фазы для ввода в дом

Подключение электрического котла и правила безопасности

Подключение электрического котла к электросети должно происходить по правилам безопасности. Вот основные рекомендации, которые вам необходимо соблюдать при выполнении электромонтажных работ:

  1. Подключение электрического котла нужно выполнять при выключенной электроэнергии.
  2. Его установка обязательно должна происходить на определенном расстоянии от остальных объектов:
  • Между стеной и котлом следует оставить 5 см пространства.
  • Передняя панель должна быть доступной для открытия. Для этого вполне хватит 60 см.
  • От потолка расстояние должно составлять 75 см.
  • Если устройство имеет подвесной тип, тогда от пола необходимо оставлять не менее 50 см.
  • До ближайших труб расстояние должно составлять около 60 см.
  1. Подключение электрического котла должно выполняться в трехфазную сеть. Если в вашем доме установлена однофазная сеть, тогда она просто не выдержит нагрузки. Впоследствии этого может возникнуть короткое замыкание.
  2. Соединения проводов обязательно должны быть герметичными. Они должны быть надежно защищенными от попадания влаги. Также при прокладке проводки для электрического котла специалисты рекомендуют использовать гофрированную трубу. Она обеспечит надежную защиту и легкий доступ к кабелю. Также при возгорании проводки гофрированная труба способна предотвратить распространение огня.

ЭЛЕКТРОПРОВОДКА ДЛЯ ЭЛЕКТРОКОТЛА

Теперь, когда определена требуемая мощность котла для отопления дома и выбрана конкретная модель, делаем для него электропроводку.

Для этого воспользуемся данными из статьи «Схема подключения электрокотла к электросети », в которой подробно показаны все основные схемы подключения любых электрокотлов к электричеству, а кроме того даны рекомендации по выбору сечения кабеля и автомата защиты.

Наш котел «ZOTA – 12» трехфазный, рассчитан на работу в сети с напряжением 380 В, эта информация отражена в документации к котлу, кроме того косвенно об этом указывает потребляемая мощность, котлы на 220 В довольно редко бывают более 8кВт.

Кроме того, можно посмотреть на количество установленных ТЭН (Трубчатых электронагревателей) и схему их подключения. У котлов на 380 В обычно установлено не менее трех.

Возможных схем подключения котла к трехфазной сети, как минимум две. одна используется, когда ТЭНы рассчитаны на 220 В и подключены «звездой », а другая применяется в случаях, когда ТЭНы электрокотла рассчитаны на напряжение 380 В и подключены «треугольником ».

Определить какая именно схема подключения подходит для вашего котла можно несколькими способами. самый простой — обратиться к схеме в документации, у котла «ZOTA – 12» она расположена на тыльной стороне пульта управления и выглядит вот так:

Как видите, у этого котла реализована схема подключения «Звезда», а значит ТЭН рассчитаны на напряжение 220 В. Это же подтверждает непосредственный осмотр контактов для подключения проводов к ТЭНам, они так же подготовлены к подключению звездой. Их контакты для подключения нулевого проводника соединены перемычкой, к свободным контактам будут подключатся поочередно фазы, к каждому своя.

Отсюда следует, что нам подходит схема подключения трехфазного электрокотла к электричеству с ТЭНами на 220 В, соединение «звездой».

Осталось выбрать нужное сечение кабеля для электрокотла по мощности и номинал защитного автомата. Для этого смотрим в таблицу из статьи :

Откуда следует, что при длине трассы до 50 метров, нам потребуется проложить до трехфазного электрокотла мощность 12кВт. пятижильный кабель ВВГнгLS с сечением жилы 4 кв.мм. ( ВВГнгLS 5×4кв.мм. ) и поставить дифференциальный автоматический выключатель на 25А. либо связку автоматический выключатель (АВ) рассчитанный на 25 ампер — С25 и устройство защитного отключения (УЗО) на 32А.

Теперь, выбрав электрокотел и определившись со схемой подключения и параметрами электропроводки можно выполнить её монтаж, после чего продолжим подключение к электричеству.

Подключение электрокотла ZOTA к электросети описана в следующей части статьи — ЗДЕСЬ!

Особенности расчета производительности котла для квартир

Расчет мощности котла для отопления квартир высчитывается по той же норме: на 10 квадратных метров 1 кВт тепла.

Но коррекция идет по другим параметрам. Первое, что требует учета — наличие или отсутствие неотапливаемого помещения сверху и снизу.

  • если внизу/вверху находится другая отапливаемая квартира, применяется коэффициент 0,7;
  • если внизу/верху неотапливаемое помещение, никаких изменений не вносим;
  • отапливаемый подвал/чердак — коэффициент 0,9.

Стоит также при расчетах учесть количество стен, выходящих на улицу. В угловых квартирах требуется большее количество тепла:

  • при наличии одной внешней стены — 1,1;
  • две стены выходят на улицу — 1,2;
  • три наружные — 1,3.

Учитывать надо количество наружных стен

Это основные зоны, через которые уходит тепло. Их учитывать обязательно. Можно еще принять во вминание качество окон. Если это стеклопакеты, корректировки можно не вносить. Если стоят старые деревянные окна, найденную цифру надо умножить на 1,2.

Также можно учесть такой фактор, как месторасположение квартиры.

Точно также требуется увеличивать мощность, если хотите покупать двухконтурный котел (для подогрева горячей воды).

Расчет по объему

В случае с определением мощности котла отопления для квартиры можно использовать другую методику, которая основывается на нормах СНиПа. В них прописаны нормы на отопление зданий:

  • на обогрев одного кубометра в панельном доме требуется 41 Вт тепла;
  • на возмещение теплопотерь в кирпичном — 34 Вт.

Чтобы использовать этот способ, надо знать общий объем помещений. В принципе, этот подход более правильный, так как он сразу учитывает высоту потолков. Тут может возникнуть небольшая сложность: обычно мы знаем площадь свой квартиры. Объем придется высчитывать. Для этого общую отапливаемую площадь умножаем на высоту потолков. Получаем искомый объем.

Расчет котла отопления для квартир можно сделать по нормативам

Пример расчета мощности котла для отопления квартиры. Пусть квартира находится на третьем этаже пятиэтажного кирпичного дома. Ее общая площадь 87 кв. м, высота потолков 2,8 м.

  1. Находим объем. 87 * 2,7 = 234,9 куб. м.
  2. Округляем — 235 куб. м.
  3. Считаем требуемую мощность: 235 куб. м * 34 Вт = 7990 Вт или 7,99 кВт.
  4. Округляем, получаем 8 кВт.
  5. Так как вверху и внизу находятся отапливаемые квартиры, применяем коэффициент 0,7. 8 кВт * 0,7 = 5,6 кВт.
  6. Округляем: 6 кВт.
  7. Котел будет греть и воду для бытовых нужд. На это дадим запас в 25%. 6 кВт * 1,25 = 7,5 кВт.
  8. Окна в квартире не меняли, стоят старые, деревянные. Потому применяем повышающий коэффициент 1,2: 7,5 кВт * 1,2 = 9 кВт.
  9. Две стены в квартире наружные, потому еще раз умножаем найденную цифру на 1,2: 9 кВт * 1,2 = 10,8 кВт.
  10. Округляем: 11 кВт.

В общем, вот вам эта методика. В принципе, ее можно использовать и для расчета мощности котла для кирпичного дома. Для других типов стройматериалов нормы не прописаны, а панельный частный дом — большая редкость.

Расчет мощности котла отопления по площади

Для приблизительной оценки требуемой производительности теплового агрегата достаточно площади помещений. В самом простом варианте для средней полосы России считают, что 1кВт мощности может обогреть 10м 2 площади. Если у вас дом площадью 160м2, мощность котла для его обогрева — 16кВт.

Эти расчеты приблизительны, ведь не учитывается ни высота потолков, ни климат. Для этого существуют выведенные опытным путем коэффициенты, при помощи которых вносятся соответствующие корректировки.

Указанная норма — 1кВт на 10м 2 подходит для потолков 2,5-2,7м. Если у вас потолки в помещении выше, нужно вычислять коэффициенты и пересчитывать. Для этого высоту ваших помещений делим на стандартную 2,7м и получаем поправочный коэффициент.

Расчет мощности котла отопления по площади — самый простой способ

Например, высота потолков 3,2м. Считаем коэффициент: 3,2м/2,7м=1,18 округляем, получаем 1,2. Выходит, что для обогрева помещения 160м 2 с высотой потолков 3,2м требуется отопительный котел мощностью 16кВт*1,2=19,2кВт. Округляют обычно в большую сторону, так что 20кВт.

Чтобы учесть климатические особенности есть уже готовые коэффициенты. Для России они такие:

  • 1,5-2,0 для северных регионов;
  • 1,2-1,5 для подмосковных регионов;
  • 1,0-1,2 для средней полосы;
  • 0,7-0,9 для южных регионов.

Если дом находится в средней полосе, чуть южнее Москвы, применяют коэффициент 1,2 (20кВт*1,2=24кВт), если на юге России в Краснодарском крае, например, коэффициент 0,8, то есть мощность требуется меньше (20кВт*0,8=16кВт).

Расчет отопления и подбор котла — важный этап. Неправильно найдете мощность и можете получить такой результат…

Это основные факторы, которые учитывать необходимо. Но найденные значения справедливы, если котел будет работать только на отопление. Если требуется еще и греть воду, нужно добавить 20-25% от рассчитанной цифры. Потом требуется добавить «запас» на пиковые зимние температуры. Это еще 10%. Итого получаем:

  • Для отопления дома и ГВС в средней полосе 24кВт+20%=28,8кВт. Потом запас на холода — 28,8кВт+10%=31,68кВт. Округляем и получаем 32кВт. Если сравнивать с первоначальной цифрой в 16кВт, разница получается в два раза.
  • Дом в Краснодарском крае. Добавляем мощность для нагрева горячей воды: 16кВт+20%=19,2кВт. Теперь «запас» на холода 19,2+10%=21,12кВт. Округляем: 22кВт. Разница не столь разительная, но тоже достаточно приличная.

Из примеров видно, что учитывать хотя-бы эти значения нужно обязательно. Но очевидно, что в расчете мощности котла для дома и квартиры, разница быть должна. Можно пойти тем же путем и использовать коэффициенты для каждого фактора. Но есть более простой способ, который позволяет внести коррекции за один раз.

При расчете котла отопления для дома применяется коэффициент 1,5. Он учитывает наличие теплопотерь через кровлю, пол, фундамент. Справедлив при средней (нормальной) степени утепления стен — кладка в два кирпича или аналогичные по характеристикам стройматериалы.

Для квартир применяются другие коэффициенты. Если сверху находится отапливаемое помещение (другая квартира) коэффициент 0,7, если отапливаемый чердак — 0,9, если неотапливаемый чердак — 1,0. Нужно найденную по описанной выше методике мощность котла умножить на один из этих коэффициентов и получите достаточно достоверное значение.

Чтобы продемонстрировать ход вычислений, произведем расчет мощности газового котла отопления для квартиры 65м 2 с потолками 3м, которая расположена в средней полосе России.

  1. Определяем требуемую мощность по площади: 65м 2 /10м 2 =6,5кВт.
  2. Вносим поправку на регион: 6,5кВт*1,2=7,8кВт.
  3. Котел будет греть воду, потому добавляем 25% (любим погорячее) 7,8кВт*1,25=9,75кВт.
  4. Добавляем 10% на холода: 7,95кВт*1,1=10,725кВт.

Теперь результат округляем и получаем: 11Квт.

Указанный алгоритм справедлив для подбора отопительных котлов на любом виде топлива. Расчет мощности электрического котла отопления ничем не будет отличаться от расчета котла твердотопливного, газового или на жидком топливе. Основное — производительность и эффективность котла, а теплопотери от типа котла не изменяются. Весь вопрос в том, как потратить меньше энергоносителей. А это уже область утепления.

это сколько киловатт 22 ответа

15 киловатт 3 фазы сколько ампер

В разделе Строительство и Ремонт на вопрос 380 вольт и 50 ампер: это сколько киловатт? заданный автором Ёлава Филиппов лучший ответ это Независимо от соединения треугольником или звездой суммарная мощность для трёх фаз потребителя равна:P=3*Uф*IфТо же самое и на 1 фазу P=Uф*IфТо есть, в Вашем случае, P=3*220*50=33кВт.НО нужно смотреть в проект. Там указана максимальная разрешенная мощность. И в счётчиках обычно пишут например 10(50)А. А это значит, что пиковый ток 50А.Вот у меня счетчик 10(100)А, но мощность по проекту 6 кВт.

Привет! Вот подборка тем с ответами на Ваш вопрос: 380 вольт и 50 ампер: это сколько киловатт?

Ответ от Леха БезфамильныйЧтобы узнать выделенную вам мощность, нужно знать какой вводной автомат вам поставили для начала.

Ответ от ***Все верно. Три фазы — это три провода по 220В в каждом. Вы синусоиду напряжения видели? Когда в одном проводе она идет на спад, в другом — она поднимается, в третьем находится на минимуме. Т. о. имеется возможность иметь напряжение на некотором уровне. Точнее 220В*корень из трёх = 380В.Мощность это ток (А) умноженный на напряжение (В) .380В * 50А = 19 кВт. Примерно по 6,3кВт на фазу придется.Теперь о разводке. В многоэтажках именно так и делают, как вы написали — фазы пускают по стоякам квартир, а ноль — общий для всех. Если вы будете делать разводку, внимательно просчитайте нагрузку, не нагружайте все на один фазный провод.И обязательно сделайте защитное заземление (пятый провод) .Подробности изложены в ПУЭ (Правила Устройства Электроустановок)

Ответ от ЁарказмТак обычно и делают.Между фазами 380В, а между фазой и нулем — 220. Бывает и наоборот. Но эти не исп. для бытовых нужд.А 50А и 380 В — Это 380 умножить на 50 = это 19 киловатт.Но счетчик не потребляет такую мощность — он просто сможет выдержать ток менее50 ампер (но не более — сгорит) , а мощность такая будет — сколько вы сами потребуете от сети, если потребуете больше повредите счетчик (но для этой цели ставят автоматы-пактеники 3 по 15 А — (общ. ток — 45А — они -то и не дадут потечь большому току через ваш счетчик.Но я сильно сомневаюсь, что к вам заведены 3 фазы. Только по стоякам. В одной квартире не может быть больше 1 фазы.

Ответ от Илья КалмыковВатт=Ампер*Вольт, или Ампер = Ватты / Вольт, то есть 50*380=19 000 вт или 19 000/380=50!

Ответ от 1не вводите людей в заблуждение. 50 ампер автомат при трех фазах это по 50 ампер на каждую фазу. Из этого следует 220В (одна фаза) * 50 А= 11000 Вт= 11кВт11 кВт* 3 фазы= 33кВт

Ответ от Ђра М вайъУмнож узнаеш!

Привет! Вот еще темы с нужными ответами:

Схема подключения электрокотла к электросети

Электрокотел, установленный в системе отопления, зачастую является самым энергоёмким устройством во всем доме, более того, его потребляемая мощность нередко выше, чем у всего остального электрооборудования помещений вместе взятого.

И это не удивительно, ведь даже негласное правило выбора котла для дома гласит, что 1кВт (киловатт) мощности, требуется для обогрева 10 квадратных метров дома. Следуя ему, для отопления относительно небольшого (по современным меркам) дома в 100кв.м. потребуется электрокотел мощностью 10кВт.

Конечно, это правило общее, в реальных же условиях, при выборе мощности котла, учитывается множество факторов, но в целом, ориентировочные, средние требования к котлу правило отражает верно.

Поэтому, для такого «прожорливого» потребителя электроэнергии как электрокотел, от стабильной работы которого зимой зависит очень многое, важно сделать правильную электропроводку, подобрать надежную защитную автоматику и верно выполнить подключение. Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает

Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН)

Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает. Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН) .

Проходящий через ТЭН электрический ток разогревает его, этим процессом управляет электронный блок, следящий за важными показателями работы котла, с помощью различных датчиков. Также электрокотел может включать циркуляционный насос, пульт управления и т.п.

В зависимости от потребляемой мощности, в быту обычно используются электрокотлы рассчитанные на питающее напряжение 220 В — однофазные или 380 В — трехфазные.

Разница между ними простая, котлы на 220В редко бывают мощнее 8 Квт. чаще всего в отопительных системах используются приборы не более чем на 2-5кВТ, это связано с ограничениями по выделенной мощности в однофазных питающих линиях домов.

Соответственно электрокотлы на 380В бывают более мощными и могут эффективно отапливать большие по площади дома. Схемы подключения, правила выбора кабеля и защитной автоматики для котлов на 220В и 380В различаются, поэтому мы рассмотрим их раздельно, начнем с однофазных.

Преимущества и область применения изделий

Электрические котлы достаточно часто используют для обогрева помещений дачи или частного дома. Это было обусловлено многими факторами. Основным фактором считается то, что они имеют низкую цену, и процесс установки не занимает много времени.

Подключение котла к электросети также обладает рядом преимуществ. К основным из них можно отнести:

  • Полностью безопасную конструкцию. В конструкции не предусмотрено открытое пламя и именно поэтому она является наиболее безопасной.
  • Работоспособность электрического котла не будет нарушена, даже если его водонагреватели будут находиться в отключенном состоянии около года.
  • Он имеет небольшие габариты конструкции. Именно поэтому монтировать его можно практически где угодно.
  • Сегодня можно встретить огромное количество разновидностей системы. Они значительно могут отличаться по своей мощности и разновидности устройства.
  • При нагревании воды не будет возникать копоть, которая может нанести вред человеку.

380 вольт и 50 ампер это сколько киловатт

  • Авто и мото
    • Автоспорт
    • Автострахование
    • Автомобили
    • Сервис, Обслуживание, Тюнинг
    • Сервис, уход и ремонт
    • Выбор автомобиля, мотоцикла
    • ГИБДД, Обучение, Права
    • Оформление авто-мото сделок
    • Прочие Авто-темы
  • ДОСУГ И РАЗВЛЕЧЕНИЯ
    • Искусство и развлечения
    • Концерты, Выставки, Спектакли
    • Кино, Театр
    • Живопись, Графика
    • Прочие искусства
    • Новости и общество
    • Светская жизнь и Шоубизнес
    • Политика
    • Общество
    • Общество, Политика, СМИ
    • Комнатные растения
    • Досуг, Развлечения
    • Игры без компьютера
    • Магия
    • Мистика, Эзотерика
    • Гадания
    • Сны
    • Гороскопы
    • Прочие предсказания
    • Прочие развлечения
    • Обработка видеозаписей
    • Обработка и печать фото
    • Прочее фото-видео
    • Фотография, Видеосъемка
    • Хобби
    • Юмор
  • Другое
    • Военная служба
    • Золотой фонд
    • Клубы, Дискотеки
    • Недвижимость, Ипотека
    • Прочее непознанное
    • Религия, Вера
    • Советы, Идеи
    • Идеи для подарков
    • товары и услуги
    • Прочие промтовары
    • Прочие услуги
    • Без рубрики
    • Бизнес
    • Финансы
  • здоровье и медицина
    • Здоровье
    • Беременность, Роды
    • Болезни, Лекарства
    • Врачи, Клиники, Страхование
    • Детское здоровье
    • Здоровый образ жизни
    • Красота и Здоровье
  • Eда и кулинария
    • Первые блюда
    • Вторые блюда
    • Готовим в …
    • Готовим детям
    • Десерты, Сладости, Выпечка
    • Закуски и Салаты
    • Консервирование
    • На скорую руку
    • Напитки
    • Покупка и выбор продуктов
    • Прочее кулинарное
    • Торжество, Праздник
  • Знакомства, любовь, отношения
    • Дружба
    • Знакомства
    • Любовь
    • Отношения
    • Прочие взаимоотношения
    • Прочие социальные темы
    • Расставания
    • Свадьба, Венчание, Брак
  • Компьютеры и интернет
    • Компьютеры
    • Веб-дизайн
    • Железо
    • Интернет
    • Закуски и Салаты
    • Прочие проекты
    • Компьютеры, Связь
    • Билайн
    • Мобильная связь
    • Мобильные устройства
    • Покупки в Интернете
    • Программное обеспечение
    • Java
    • Готовим в …
    • Готовим детям
    • Десерты, Сладости, Выпечка
    • Закуски и Салаты
    • Консервирование
  • образование
    • Домашние задания
    • Школы
    • Архитектура, Скульптура
    • бизнес и финансы
    • Макроэкономика
    • Бухгалтерия, Аудит, Налоги
    • ВУЗы, Колледжи
    • Образование за рубежом
    • Гуманитарные науки
    • Естественные науки
    • Литература
    • Публикации и написание статей
    • Психология
    • Философия, непознанное
    • Философия
    • Лингвистика
    • Дополнительное образование
    • Самосовершенствование
    • Музыка
    • наука и техника
    • Технологии
    • Выбор, покупка аппаратуры
    • Техника
    • Прочее образование
    • Наука, Техника, Языки
    • Административное право
    • Уголовное право
    • Гражданское право
    • Финансовое право
    • Жилищное право
    • Конституционное право
    • Право социального обеспечения
    • Трудовое право
    • Прочие юридические вопросы
  • путешествия и туризм
    • Самостоятельный отдых
    • Путешествия
    • Вокруг света
    • ПМЖ, Недвижимость
    • Прочее о городах и странах
    • Дикая природа
    • Карты, Транспорт, GPS
    • Климат, Погода, Часовые пояса
    • Рестораны, Кафе, Бары
    • Отдых за рубежом
    • Охота и Рыбалка
    • Документы
    • Прочее туристическое
  • Работа и карьера
    • Обстановка на работе
    • Написание резюме
    • Кадровые агентства
    • Остальные сферы бизнеса
    • Отдел кадров, HR
    • Подработка, временная работа
    • Производственные предприятия
    • Профессиональный рост
    • Прочие карьерные вопросы
    • Работа, Карьера
    • Смена и поиск места работы

ВЫБОР ЭЛЕКТРОКОТЛА ДЛЯ ДОМА

Чтобы правильно выбрать электрокотел для отопления дома, необходимо учитывать множество факторов. в том числе материал и толщину стен, площадь остекления, температуру воздуха на улице зимой в вашем регионе, высоту потолков и множество других.

Нередко, такие расчеты поручают специалистам, которые делают проект отопления дома, учитывающий все необходимые характеристики системы, в том числе тип и мощность электрокотла, нередко предлагается даже определенная конкретная модель или несколько на выбор.

При самостоятельном выборе необходимой мощности электрокотла для отопления, обычно принято использовать следующую формулу: 1 кВт мощности требуется для отопления 10кв.м. дома.

Правило актуально для одноконтурных котлов, используемых только для обогрева помещений, если же контура два, один из которых используется для подогрева воды в системе горячего водоснабжения, расчет необходимо изменять, так же следует поступить при высоте потолков выше стандартных 2,5-2,7 м и в некоторых других случаях.

Итак, в нашем примере, площадь дома 120 кв.м. поэтому выбран электрокотел мощностью 12 кВт. модель ZOTA — 12 серия «Econom» .

После всех теоретических расчетов посомтрим, подойдет ли данный котел под разрешенную (выделенную) на дом мощность. У нас это 15кВт, при трехфазном вводе, соответственно по мощности котел на 12кВт нам подходит.

Конечно, если электрокотел будет работать на максимуме своих возможностей, на остальные потребители дома останется всего 3кВт из разрешенных, чего достаточно мало. Но так как котел будет резервным, и будет включаться лишь только когда основной газовый котел неисправен, такое решение было принято приемлемым.

Электрические котлы электрокотлы

Начнем с того, что есть несколько серьезных причин ограничивающих распространение электрокотлов:

  1. далеко не на всех участках есть возможность выделить требуемую для отопления дома электрическую мощность (напомним, что для дома площадью в 200 кв. м это примерно 20 кВт),
  2. относительно высокая стоимость электроэнергии,
  3. перебои с электроснабжением.

С другой стороны, если вышеописанные проблемы в вашем случае отсутствуют, то электрокотел вполне может стать идеальным вариантом для отопления. Достоинств у этого типа котлов, действительно, очень много. Среди них:

  1. относительно невысокая цена электрического котла,
  2. простота монтажа электрокотла,
  3. легкие и компактные, их можно вешать на стену, как следствие — экономия места,
  4. безопасность (нет открытого пламени),
  5. электрические котлы просты в эксплуатации,
  6. электрокотлы не требуют отдельного помещения (котельной),
  7. не требуют монтажа дымохода,
  8. не требуют особого ухода,
  9. электрокотлы бесшумны,
  10. электрические котлы экологичны, нет вредных выбросов и посторонних запахов.

Кроме того, в случаях, когда возможны перебои с подачей электроэнергии, электрический котел нередко используется в паре с резервным твердотопливным. Этот же вариант применяется и для экономии электроэнергии (сначала дом протапливается с помощью дешевого твердого топлива, а потом в автоматическом режиме температура поддерживается с помощью электрокотла).

Стоит отметить, что при установке в больших городах с жесткими экологическими нормами и проблемами согласования, электрокотлы также часто выигрывают у всех остальных типов котлов (включая газовые котлы).

Коротко об устройстве и комплектации электрических котлов.
Электрокотел — достаточно простое устройство. Основными элементами электрического котла являются теплообменник, состоящий из бака с укрепленными в нем электронагревателями (ТЭНами), и блока управления и регулирования. Электрические котлы некоторых фирм поставляются уже укомплектованными циркуляционным насосом, программатором, расширительным баком, предохранительным клапаном и фильтром.

Важно отметить, что электрические котлы небольшой мощности бывают в двух разных исполнениях — однофазные (220 В) и трехфазные (380 В). Электрические котлы мощностью более 12 кВт обычно производятся только трехфазными

Подавляющее большинство электрических котлов мощностью более 6 кВт выпускается многоступенчатыми, что позволяет рационально использовать электроэнергию и не включать котел на полную мощность в переходные периоды — весной и осенью.

При применении электрокотлов наиболее актуально рациональное использование энергоносителя. Значительную экономию электроэнергии можно получить при установке выносных программаторов, которые поддерживают температуру в помещении по заранее заданному вами графику. Стоит иметь в виду, что стоимость таких программаторов совсем не велика и обычно колеблется от 50 до 150 евро. Кроме экономии энергии программаторы заметно повышают комфорт и удобство использования отопительного оборудования.

Если вы решите приобрести электрический котел, то вам будут полезны следующие таблицы с ориентировочными значениями сечения кабеля для электроподключения котла (таблица №1) и значений токов предохранительных автоматов в зависимости от мощности котла (таблица №2)

Таблица № 1Ориентировочные значения сечения кабеля для подключения электрокотла

Мощность котла Сечение кабелядля однофазных электрических котлов Сечение кабелядля трехфазных электрических котлов
до 4 кВт 4,0 мм2
до 6 кВт 6,0 мм2
до 10 кВт 10,0 мм2
до 12 кВт 16,0 мм2 2,5 мм2
до 16 кВт   4,0 мм2
до 22 кВт   6,0 мм2
до 27 кВт   10 мм2
до 30 кВт   16 мм2
До 45 кВт   25 мм2
До 60 кВт   35 мм2

Таблица № 2Значения токов предохранительных автоматов в зависимости от мощности электрического котла

Мощность котла Для однофазных электрических котлов Для трехфазных электрических котлов
4 кВт 25 А 10 А
6 кВт 32 А 16 А
8 кВт 40 А 16 А
10 кВт 50 А 20 А
12 кВт 63 А 25 А
14 кВт   25 А
16 кВт   32 А
18 кВт   32 А
22 кВт   40 А
27 кВт   50 А
30 кВт   63 А
45 кВт   80 А
52 кВт   100 А

Среди наиболее заметных на российском рынке марок электрокотлов можно назвать: РусНИТ и ЭВАН (Россия), ACV (Бельгия), Bosch (Германия), Dakon (Чехия), Eleko (Словакия), Kospel (Польша), Protherm (Словакия), Roca (Испания), Wattek (Чехия), Wespe Heizung (Германия).

Производители газовых котлов
МИЛеев Леонид[email protected]тел.: 8-926-22-760-99
Жидкотопливные котлы

Сколько киловатт выдержит СИП



   Просматривая простоты интернета на предмет электромонтажа, обнаружил на одном форуме тему с обсуждением «выдержит ли сип 4х16 15квт». Вопрос возникает потому что на подключение частного дома выделяют 15 кВт 380 вольт. Ну и народ интересуется не маловато ли заложить 16 квадрат на ответвление от воздушной линии? Заглянул я счанала в ПУЭ, но почему то на тему мощности СИПа ничего там не нашел.

  Вот есть только табличка 1.3.29 «Допустимый длительный ток для неизолированных проводов по ГОСТ 839-80». И по ней видно что максимальный допустимый ток для сечения 16кв. мм. провода типа АС, АСКС, АСК вне помещения составляет 111 ампер. Ну хоть что то для начала.

Сколько киловатт выдержит СИП 4х16?

  Но зато есть ГОСТ  31943-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи». В конце госта, в пункте 10 указания по эксплуатации, есть табличка

Сколько киловатт выдерживает СИП — таблица:

СИП 4х16 62 кВт 22 кВт
СИП 4х25 80 кВт 29 кВт
СИП 4х35 99 кВт 35 кВт
СИП 4х50 121 кВт 43 кВт
СИП 4х70 149 кВт 53 кВт
СИП 4х95 186 кВт 66 кВт
СИП 4х120 211 кВт 75 кВт
СИП 4х150 236 кВт 84 кВт
СИП 4х185 270 кВт 96 кВт
СИП 4х240 320 кВт 113 кВт

Методика расчета (update от 19.02.2018)

  Берем табличку 10 и по ней находим что одна жила сипа 16 кв.мм. выдерживает — 100 ампер. Далее берем следующие формулы расчета:

   для однофазной нагрузки 220В P=U*I

   для трехфазной нагрузки 380В P=(I1+I2+I3)\3*cos φ*1,732*0,38

  update от 19. 02.2018 Что касается расчета мощности для трехфазной нагрузки, необходимо понимать что многое зависит от типа потребителей (точнее какую нагрузку они предоставляют активную или реактивную, от этого зависит какой cos φ нужно подставлять в формулу, в данном случае для расчетов он равен 0.95)

  Дорогие посетители сайта и я возможно бы не заметил ваши колкие, но технически верные комментарии к статье если бы мне, как раз сегодня мне позвонил человек с вопросом : «какой сип мне нужен под 120 кВт?». По табличке ему отлично подойдет СИП сечением 50мм кв. Даже если опустить тот факт что длина линии влияет на падение напряжения (у него 150 метров), не стоит забывать что нагрузка по фазам может разниться, что видно из формулы — там берется средняя велечина по трем фазам. Тут просто надо понимать что ток по фазе может превысить  предельно допустимые значения для данного сечения провода.

  Поэтому если значение необходимой вам нагрузки лежит ближе 10% к табличному, следует выбирать более крупное сечения сипа по списку. Поясню на примере 120 квт. По таблице для этой трехфазной нагрузки подходит СИП сечением токопроводящих жил 50мм, однако это меньше 10%. То есть 121кВт*0.9=109 кВт. Соотвественно нужно выбирать СИП 3х70+1х54.6.

В начале темы поднимался вопрос «выдержит ли сип 4х16 15квт»? Поэтому для частного дома мы умножаем 220Вх100А=22кВт по фазе. Но не забываем что фазы то у нас три. А это уже 66 киловатт суммарно для жилого дома. Что представляет собой 4х кратный запас относительно выдаваемых техусловий.

Общие моменты

Чтобы в доме было тепло, система отопления должна восполнять все имеющиеся потери тепла в полном объеме. Тепло уходит через стены, окна, пол, крышу. То есть, при расчете мощности котла, необходимо учитывать степень утепления всех этих частей квартиры или дома. При серьезном подходе у специалистов заказывают расчет теплопотерь здания, а по результатам уже подбирают котел и все остальные параметры системы отопления. Задача эта не сказать что очень сложная, но требуется учесть из чего сделаны стены, пол, потолок, их толщину и степень утепления. Также учитывают какие стоят окна и двери, есть ли система приточной вентиляции и какова ее производительность. В общем, длительный процесс.

Есть второй способ определить теплопотери. Можно по факту определить количество тепла, которое теряет дом/помещение при помощи тепловизора. Это небольшой прибор, который на экране отображает фактическую картину теплопотерь. Заодно можно увидеть где отток тепла больше и принять меры по устранению утечек.

Определение фактических теплопотерь — более легкий способ

Теперь о том, стоит ли брать котел с запасом по мощности. Вообще, постоянная работа оборудования на грани возможностей негативно сказывается на сроке его службы. Потому желательно иметь запас по производительности. Небольшой, порядка 15-20% от расчетной величины. Его вполне достаточно для того, чтобы оборудование работало не на пределе своих возможностей.

Слишком большой запас невыгоден экономически: чем мощнее оборудование, тем дороже оно стоит. Причем разница в цене солидная. Так что, если вы не рассматриваете возможность увеличения отапливаемой площади, котел с большим запасом мощности брать не стоит.

50 КВТ СКОЛЬКО АМПЕР — Сколько ампер в 1 киловатте

То есть, 1 кВт=1000 Вт (один киловатт равен тысячи ваттам). Т.е. суммарная мощность всех потребителей, которые будут запитаны от автомата с номиналом 25А, не должна превышать 5,5кВт. Теперь представим, что на кухню поставили кофе машину (1,5 кВт) и подключили к этой же электропроводке. Для оптимального подбора кабеля нужно знать, как быстро перевести амперы в киловатты соответственно.

Ватт, согласно системе СИ – единица измерения мощности. В наши дни используется для измерения мощности всех электрических и не только приборов. Например, если требуется выбрать автоматический выключатель или предохранитель при известной суммарной мощности всех потребителей. Купил провод 3 на 2,5 и вилку с пределом до 16 ампер( стандартная вилка как на всех электрик. Приборах), но думаю что нужна отдельная розетка и специальная вилка? Что мне делать?

Сама постановка вопроса перевода ампер в киловатты, а киловатт в амперы несколько некорректна. Благодаря тому, что в России напряжение в электрической сети переменное, существует возможность самостоятельно рассчитать соотношение Ампер \ Ватт, используя нижеприведённую информацию. К примеру, в однофазной сети установлен автомат на 5 ампер. Значит, согласно формуле можно высчитать соотношение величин, т.е. какую потребляемую мощность он может выдержать. Мощность (ватты и киловатты) описывает скорость, с которой этот заряд был перенесен. Из этого следует – чем больше мощность, тем быстрее и больше переместилось носителей заряда через тело. В одном киловатте тысяча ватт, это нужно запомнить для быстрого расчета и перевода. Таким образом, чтобы получить амперы, нужно ватты разделить на вольты питания — мощность разделить на напряжение I = P/U (вольт в бытовой сети 220-230). Получается, что амперы вычисляются путем деления ватт на вольты.

3 фазы и ноль, в самом начале стоит счётчик на 50 ампер… 3 фазы – это и есть 380 (а фазы-то по 220) . Сколько у нас энергии выделено?

220 В достаточно 25 Ампер, для трансформаторов 380 В – 32 Ампера. Амперами меряют силу тока, а не электрическую мощность.

Для лучшего понимания, рассмотрим всем известную лампочку с мощностью в 60 ватт. Продолжительность ее работы – 2 часа, то есть для этого потребовалось 60Ватт*2 ч. = 120 киловатт*час. Как известно, в амперах (А) измеряют силу электрического тока, в ваттах (Вт) и киловаттах (кВт) – электрическую мощность, в вольтах (В) – напряжение. Для того чтобы полученное значение перевести в киловатты, 5500Вт делим на 1000 и получаем 5,5кВт (киловатт). Это совершенно разные характеристики, показывающие: первая – мощность устройства, вторая – потребленную им эл/энергию (или выполненную работу).

Установка агрегата

Для начала вам потребуется установить свой электрический котел в помещении. Этот процесс является наиболее простым. Агрегат можно устанавливать как на полу, так и на стене. Если его установка будет выполнена на полу, тогда вам обязательно нужно будет сделать специальную подставку.

Если электрический котел будет установлен на стене, тогда вам потребуются специальные анкера. Сначала необходимо произвести разметку на стене. Помните, что ваши отверстия обязательно должны ровно размещаться на стене. Далее нужно просверлить отверстия и вставить анкера. После того как анкер плотно разместится в стене можно подвешивать котел.

Подключение трехфазной розетки - твойдомстройсервис.рф

Подключение трехфазной розетки,если вы не электрик, то вам привычно видеть простые однофазные розетки, которые используются в быту. Их вполне хватает для повседневной работы. Напряжение однофазных розеток 220В. Но, электрики и более опытные пользователи знают, что существует и трехфазная розетка, напряжение которой 380В. Чаще всего трехфазные розетки и вилки используются на производстве, где повышенные нагрузки. Хотя, в быту такие розетки тоже нашли применение.

Все зависит от бытовых приборов, которые используются. Чаще всего они подключаются к стандартной розетке 220В. Но, иногда для плиты, для бытового станка, и подобных электрических приборов нужны трехфазные розетки с 380В напряжением.

  • В чем их особенность?
  • Какова схема подключения трехфазной розетки?
  • Как ее можно подключить?
  • Какие виды разъемов бывают?

Схема подключения

Подключение трехфазной розетки, не зря она называется трехфазной, ведь электропитание происходит через 3 фазы и нейтраль (N). Фазы обозначают L1, L2, L3. При всем этом, львиная доля потребления равномерно распространится по одной фазе. Специально для нагрузки на три фазы нужно создать выделенную группу. Фото, что находится ниже, показывает трехфазную схему в помещении, работающем от сети 380В.

Сначала входная часть оборудуется 40 амперным трехполюсным автоматом. Дальше к нему направляют три жилы: черную, красную и коричневую. Как видно на фото, справа вверху располагается счетчик. Понятно, что он тоже должен быть трехфазным. Синим проводом обозначен ноль. Он тоже подключается к счетчику, после чего идет от выхода из него на специальную шину (N) нуля. Дальше от шины ноль распределяется группе освещения, розеток и фазной нагрузки.

Система подключения имеет две группы розеток и группу освещения. Каждая эта группа имеет свою фазу. Цепочка трехфазная выделяется самостоятельной линией. Самая простая схема подключаемого оборудования включает в себя соединение цепи через автомат и выводом ее на группы розеток. А благодаря подходящим вилкам, розетка может передавать трехфазную нагрузку.

Сегодня доступно большое количество видов трёхфазных розеток, о которых мы поговорим позже. Если говорить о нагрузке, то на 1 киловатт нужно 2,5 А. В том случае, когда система подключения имеет УЗО, важно точно рассчитать нагрузку.

Устройство трехфазной розетки

Подключение трехфазной розетки, не зависит  от формы  и дизайна. Неизменным остается одно – разъемы имеют 4 и более контакта. Меньше – никогда. Три из них – это фазные, а четвертый является заземляющим. На фото ниже изображена вилка и разъем под нее ней. В совокупности образуется разъемный контакт. В такой разъем можно подключать бытовые приборы с идентичными вилками.

Существуют разъемы, которые имеют несколько гнезд для вилки. Вот их отличия:

  • Чтобы подключить так называемую треугольную схему, потребуется 4 разъема. А именно защитный ноль (РЕ), и три фазы (А, В, С).
  • Если схема подключения вилки сделана по принципу «звезды», то понятно, что потребуется пять гнезд. Это тот же защитный ноль (РЕ), ноль, и фазы А, В, С.
  • При необходимости надежной защиты от поражения электрическим током, используют целых 7 гнезда. Здесь будет три фазы А, В, С, три ноля и один защитный ноль (РЕ).

Разъем, имеющий четыре контакта, применяется исключительно в схеме подключения «треугольник». Использования пяти контактов допустимо при этом же «треугольнике» и при подключении «звездой». К определенным клеммам можно подключить электропитание. Вот и все, теперь разъем можно включать бытовые приборы.

Подключение трехфазной розетки, если говорить о проводах, что подключаются к разъему, то минимально допустимый диаметр – 2,5 мм2. Если же в помещении будут повышенные нагрузки, то диаметр выбирают до 6 мм2.

Ниже приводятся разновидности изделий по некоторым признакам:

  • Способ монтажа.
  • Устойчивость к окружающей среде.
  • Назначение.

Что касается способа установки, то можно отметить такие изделия:

  • открытого типа. Самый простой вид коробки, которые видны на стенах и фиксируются именно к ней через саморезы. Они используются для внешней проводки, которая не предполагает проход в стене. Их еще называют накладными. Эти силовые розетки можно монтировать как в самом помещении, так и снаружи его;
  • силовые розетки закрытого типа. Их используют при скрытой проводке. Особенность монтажа в том, что коробку утапливают в стену. Выполнить работы по монтажу немного сложнее, так как в стене приходится делать отверстие и устанавливать подрозетник. Зато изделия менее заметны и удобны в эксплуатации.

Теперь рассмотрим степень защиты и устойчивости перед внешней средой. Эти силовые розетки определяются значением IP и имеют дополнительные две цифры. Цифра, что стоит первой, говорит об уровне защиты от нежеланных частиц, таких как пыль, мусор, песок и т. д. Эти показатели определяются шкалой от 0 до 6. Чем меньше показатель, тем хуже защищенность изделия. Что касается второй цифры, то она говорит о ее степени защиты от влаги. Здесь шкала немного другая: она начинается с 0 и заканчивается 8. Уровень защиты тоже определяется от низкого к высокому. Если продукция имеет показатель второй цифры 8, то ее можно даже использовать в воде. Одной из практичных и популярных трехфазных розеток является модель IP44. Она качественно защищает розетку как от пыли, так и от влажности.

Теперь рассмотрим их назначение. Они могут делаться без заземления. Их подключают к прибору без контакта заземления. Если же прибор оснащен контактом, то подключать его можно посредством разъема СЕЕ 7/5 с упругими боковыми контактами СЕЕ 7/4. К тому же в продаже можно найти трехфазные розетки с пластиковыми защитными шторами. Они открываются только тогда, когда штырьки вилки направлены в розетку равномерно.



 Подключение трехфазной розетки

Если с подключением розетки на 220В сможет справиться каждый, то вот для работы с трехфазной розеткой нужно иметь подробную инструкцию. Ведь здесь уже не можно менять местами фазу и ноль. Подключение трехфазной розетки выполняется следующим образом:

  • Для начала потребуется отключить напряжение на щитке. Затем нужно проверить, нет ли в проводах напряжения, используя индикаторную отвертку.
  • Дальше на провод надевается сама розетка и фиксируется на стене.
  • Провода оголяются, чтобы можно было выполнить соединение.
  • На контакты розетки L1, L2 и L3 нужно подключить фазы А, В и С.
  • Дальше ноль подключается к N контакту (голубой провод).
  • Заземление подключается к РЕ (зелено-желтый провод).
  • Теперь можно подавать электропитание, протестировать фазу и измерить напряжение на клеммах.

Что касается вилки, то она подключается так:

  • Для начала ее нужно разобрать, направить туда гибкий кабель.
  • В ней есть соответствующие штырьки, к которым и подключается фаза, ноль и защита.
  • Кабель фиксируется, вилка собирается обратно.

Подведем итоги

Теперь вы знаете, как именно можно подключить трехфазную розетку и использовать ее. Эту работу должен выполнять квалифицированный электрик. Лучше не рисковать, чтобы не наделать ошибок. Но, все же, если вы уверены в своих силах и готовы самостоятельно сделать все с ноля, то, придерживаясь правил безопасности, вы сможете это сделать.

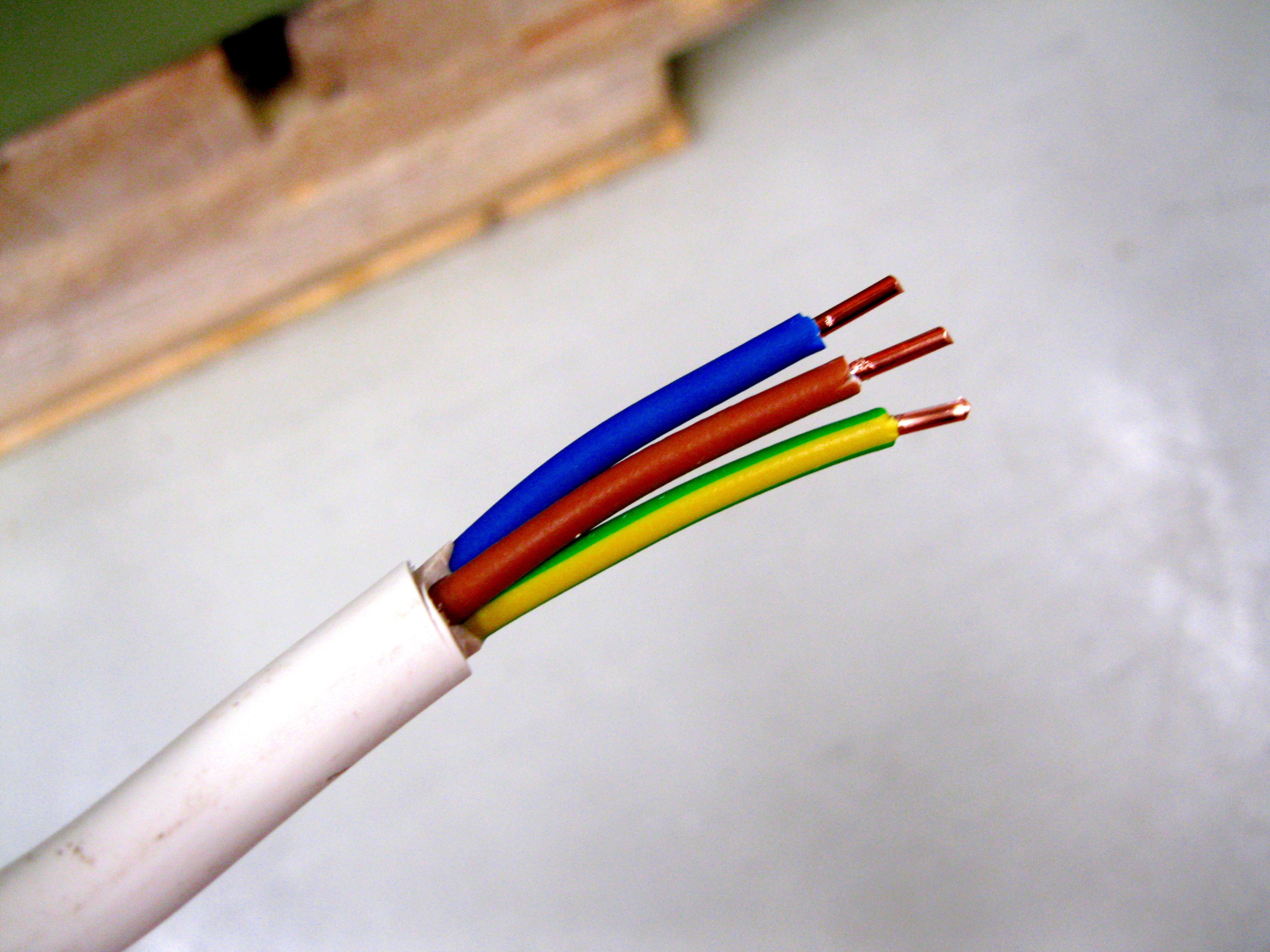

Расчёт сечения кабеля провода по мощности току 220

Ток Амп

220 Вольт

380 Вольт

Сечение mm2

1 А

0,22 кВт

0,66 кВт

0.5 mm2

2 А

0,44 кВт

1,3 кВт

0.5 mm2

3 А

0,66 кВт

1,97 кВт

0. 75 mm2

4 А

0,88 кВт

2,63 кВт

0.75 mm2

5 А

1,1 кВт

3,3 кВт

1.0 mm2

6 А

1,32 кВт

3,9 кВт

1.0 mm2

10 А

2,2 кВт

6,6 кВт

1.5 mm2

16 А

3,52 кВт

10,5 кВт

1.5 mm2

25 А

5,5 кВт

16,45 кВт

2.5 mm2

35 А

7,7 кВт

23,03 кВт

4.0 mm2

42 А

9,2 кВт

27,6 кВт

6.0 mm2

55 А

12.1 кВт

36.19 кВт

10 mm2

75 А

16,5 кВт

49,36 кВт

16 mm2

95 А

20,9 кВт

62. 52 кВт

25 mm2

120 А

26.4 кВт

78.98 кВт

35 mm2

145 А

31,9 кВт

95,43 кВт

50 mm2

180 А

39,6 кВт

118,4 кВт

70 mm2

220 А

48,4 кВт

144.7 кВт

95 mm2

260 А

57,2 кВт

171.1 кВт

120 mm2

305 А

67.1 кВт

200,7 кВт

150 mm2

350 А

77 кВт

230.3 кВт

185 mm2

***

Так как значения силы тока и напряжения постоянны и равны мгновенным значениям в любой момент времени, то мощность в однофазной сети можно вычислить по формуле: P = I * U.

Например рассчитать мощность: ток I - 16 Амп умножаем на напряжение U - 220 Вольт и получаем мощность P - 3.520 ватт или 3.52 кВт.

Например рассчитать силу тока по формуле I = P / U: Мощность P - 8800 Ватт или 8.8 кВт делим на напряжение U - 220 Вольт и получаем силу тока I - 40 Амп.

Значит в квартире в однофазной сети с напряжением 220 Вольт и сечением кабеля 6 mm2, на 40 Амперный автомат можно подключить электрооборудования не более 8.8 кВт.

Mощность в трехфазной сети можно вычислить по формуле: P = 1.732 * U * I

Например рассчитать мощность: Корень из 3 или 1.732 умножаем на напряжение U - 380 Вольт и умножаем на ток I - 25 Амп получаем мощность P - 16.45 кВт или 16450 ватт.

Например рассчитать силу тока в трёхфазной сети по формуле I = P / (1.732 * U): Мощность p - 16 кВт или 16000 ват делим на значение в скобках (Корень из 3 или 1. 732 умножить на U - 380 Вольт)

Ток I = Мощность P - 16000 делим на U - 658.1793 и получаем силу тока I - 24.3 Амп.

***
