Трехфазный ввод в частный дом: особенности подключения и преимущества

Каковы основные преимущества трехфазного ввода для частного дома. Как правильно организовать подключение трехфазной электросети мощностью 15 кВт. Какие документы необходимы для оформления трехфазного ввода. На что обратить внимание при планировании электроснабжения дома.

Особенности трехфазного электроснабжения частного дома

Трехфазный ввод электричества в частный дом имеет ряд существенных преимуществ по сравнению с однофазным подключением. Рассмотрим основные особенности организации трехфазной электросети:

• Возможность подключения более мощных потребителей электроэнергии
• Более равномерное распределение нагрузки между фазами
• Снижение потерь в проводах за счет меньших токов
• Возможность прямого подключения трехфазных электроприборов
• Повышенная надежность электроснабжения

При этом трехфазный ввод требует более сложного оборудования и имеет некоторые ограничения по сравнению с однофазным подключением. Поэтому важно тщательно оценить потребности в электроэнергии и целесообразность трехфазного ввода для конкретного дома.

Преимущества трехфазного ввода мощностью 15 кВт

Стандартная мощность трехфазного ввода для частного дома составляет 15 кВт. Такая мощность обеспечивает следующие преимущества:

• Возможность одновременной работы нескольких мощных электроприборов
• Подключение электрического отопления
• Использование трехфазных станков и инструментов
• Запас мощности для будущего увеличения энергопотребления

При грамотном распределении нагрузки трехфазный ввод 15 кВт позволяет обеспечить комфортное электроснабжение дома площадью 150-200 м2 и более.

Необходимые документы для оформления трехфазного ввода

Для подключения трехфазной электросети к частному дому потребуется собрать следующий пакет документов:

1. Заявление на технологическое присоединение
2. Паспорт собственника дома
3. Документы на земельный участок и дом
4. Ситуационный план расположения дома
5. Проект электроснабжения дома
6. Разрешение на мощность от энергоснабжающей организации

Важно заранее согласовать с электросетевой компанией технические условия на подключение трехфазного ввода мощностью 15 кВт. Это позволит избежать проблем при дальнейшем оформлении документов.

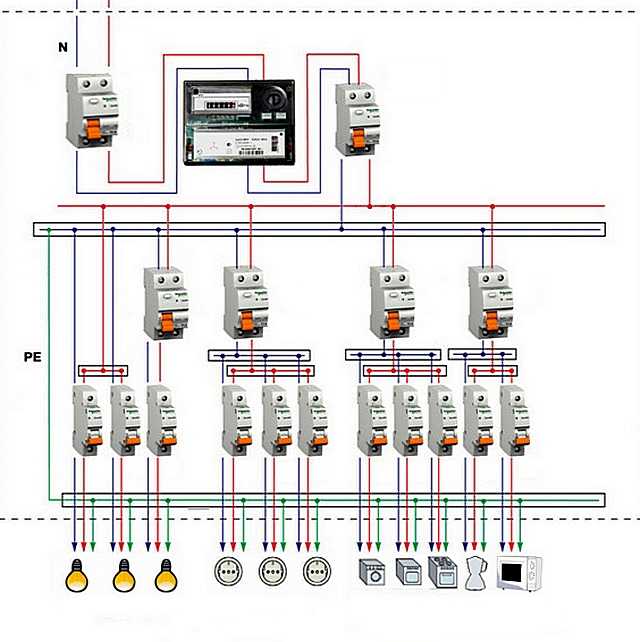

Схема подключения трехфазной электросети к частному дому

Типовая схема трехфазного ввода в частный дом включает следующие основные элементы:

• Вводно-распределительное устройство (ВРУ)
• Трехфазный счетчик электроэнергии
• Автоматические выключатели
• Устройство защитного отключения (УЗО)
• Шины заземления и зануления

От ВРУ отходят отдельные линии на основные группы потребителей — освещение, розетки, мощные электроприборы. Важно правильно рассчитать сечение вводного кабеля и внутренней проводки с учетом планируемых нагрузок.

Оборудование для организации трехфазного ввода

Для обустройства трехфазного ввода в частный дом потребуется следующее основное оборудование:

• Трехфазный электрощит
• Трехфазный счетчик класса точности не ниже 1.0
• Вводной автомат на 25-32 А
• УЗО на 30-100 мА
• Дифференциальные автоматы
• Шины N и PE
• Трехфазный стабилизатор напряжения (опционально)

При выборе оборудования важно учитывать его качество и надежность. Экономия на комплектующих может привести к проблемам в будущем.

Особенности монтажа трехфазной проводки в доме

При монтаже внутренней трехфазной проводки в частном доме следует учитывать ряд важных моментов:

• Использовать кабель с сечением не менее 6 мм2 для основных линий
• Равномерно распределять нагрузку по фазам
• Применять систему TN-C-S с разделением PEN-проводника
• Обеспечить качественное заземление
• Использовать специальные розетки для трехфазных потребителей

Монтаж трехфазной проводки рекомендуется доверить квалифицированным электрикам. Это обеспечит безопасность и надежность электроснабжения дома.

Меры безопасности при эксплуатации трехфазной сети

Трехфазная электросеть требует повышенного внимания к вопросам электробезопасности. Необходимо соблюдать следующие основные правила:

• Использовать качественные устройства защиты
• Регулярно проверять состояние проводки и оборудования
• Не допускать перегрузки сети
• Применять стабилизаторы напряжения
• Выполнять монтаж и ремонт только при отключенном питании

При соблюдении всех норм и правил трехфазная электросеть обеспечивает высокий уровень безопасности и комфорта для жителей частного дома.

Сравнение трехфазного и однофазного ввода электричества

Выбор между трехфазным и однофазным вводом зависит от конкретных потребностей. Сравним основные параметры:

Параметр	Трехфазный ввод	Однофазный ввод
Максимальная мощность	До 15 кВт и выше	Обычно до 5-7 кВт
Возможность подключения мощных потребителей	Есть	Ограничена
Равномерность нагрузки	Высокая	Низкая
Сложность монтажа	Выше	Ниже
Стоимость оборудования	Выше	Ниже

Для большинства современных частных домов оптимальным выбором является трехфазный ввод мощностью 15 кВт. Это обеспечивает необходимый запас по мощности и возможность подключения любых бытовых электроприборов.

Однофазный и трёхфазный ввод в частный дом.

Дата публикации: 10.12.2018 16:03

Вы наверное согласитесь со мной уважаемый читатель, что при постройке дома без электричества не обойтись. Ведь без электричества невозможно будет обеспечить работу бытовой техники, обогрева жилья, а также пожарную безопасность. Поэтому мы с вами должны понимать, что вопрос об подключении электричества должен возникать первоначально. Т.к до возведения вашей жилой постройки вы можете заниматься данным вопросом.

Первый вопрос который у вас возникнет это, а с чего мне начать ? Разберем все по порядку.

Для начала вы должны получить ТУ(технические условия). Для их получения вам необходимо предоставить список документов, который вы можете получить в электроснабжающей организации, либо же в организациях занимающихся электромонтажем. В данном документе описываются мероприятия, которые должен выполнить исполнитель и заявитель. Тех.условия дают право на получение мощности для вашего частного дома.    Также, если это новый частный дом, то вам понадобится проект, который в дальнейшем согласовывается с электроснабжающей организацией вашего города. Хочется отметить, что если у вас есть желание чтобы ваш учёт( электрический счетчик) был установлен в доме, то вам необходимо будет указать это в заявление на получение технических условий.

Итак тех.условия получили, проект согласован. Что дальше ?

А дальше вы должны выполнить оставшиеся мероприятия указанные в тех.уловие, под этим подразумевается подключение вашего участка к электрическим сетям.

Подключение мы можем выполнить двумя способами :

1. Воздушный -электропитания от опоры ВЛ. (счётчик вместе с  щитом учёта устанавливается на опоре, также можно выполнить подключение напрямую, а именно установить счётчик в доме, об этом я упоминал выше)

1. Подземным — является самым надежным вариантом прокладки кабеля, но также дорогой и трудоемкий.



Начнём с

воздушного ввода. Данный метод является наиболее распространенный среди подключений.   Для воздушного ввода обычно используется провод СИП(самонесущий изолированный провод).

Почему именно он ? Он более устойчив к перепаду температуры и воздействию осадков. Для ввода обычно используется двухжильный провод( по однофазной нагрузки 220в), или же четырехжильный, пятижильный провод( по трёхфазной нагрузке 380в) 16 мм2.

Монтаж электропитания производится только специалистами электросетей. Далее с помощью электромонтажников организации вашего города( не занимайтесь самодеятельностью и вызовите специалистов, это в первую очередь ваша безопасность!!!) нужно будет осуществить подключение кабеля проходом через крышу или стену до щита в вашем доме.

Теперь перейдём к подземному типу прокладки кабеля. Как мы же писали выше, данный вид прокладки является самым надежным.

Прежде чем произвести подземный электрический ввод нужно от опоры ВЛ до дома выкопать траншею глубиной 0. 8см.  Опуск осуществляется в трубке, которая будет не менее 2м, от уровня грунта.

Кабель лучше всего использовать не менее 16 мм2. Прокладывая кабелем бронированным тип ВбБШв,  трубка используется только на подъемах. Токопроводящая оболочка должна быть заземлена и на ВЛ и щитке дома.  Данный вид кабеля является бронированным. Но  не будем забывать про трубку для кабелей ВВГ и АВВГ. На протяжение всей трассы кабель прокладывается в металлической или пластиковой трубке. После укладки кабеля, осуществляется песчаная подсыпка, далее укладывается сигнальная лента, на случай, если будут проводится земляные работы.

Осталось теперь завести кабель в дом. Существует два способа, это либо поднять кабель на высоту 2 метра по стене(при прокладке по стене кабель находится в металлической трубке и выходит пряму к щитку), либо через фундамент( при заранее готовом отверстии кабель прокладывается через металлическую трубу и также внутри дома выходит к щиту).

Для трёхфазной нагрузки(380в) используется четырех или пятижильный кабель, для однофазной (220в) двухжильный.

Важно знать что для дома должен монтироваться контур заземления, которые соединяется с шиной PE ваше щита. О том как правильно делать заземление для участка мы расскажем вам в следующей статье.





Как провести 380 Вольт в частный дом и какие документы нужны — Ремонт и Строительство

02.11.2022 Ремонтостроитель Все статьи, Электрика

В наше время без качественной и продуманной системы электроснабжения не обойтись. Если при покупке квартиры эта проблема решается не хозяином жилья, а строительной компанией, то для снабжения электричеством частного дома существует выбор. В квартиру подведено уже однофазное питание, да и такого напряжения там вполне достаточно. Однако в частном секторе трехфазная сеть может быть вполне актуальной. В этой статье мы расскажем, какая электрическая сеть лучше: трёхфазная или же однофазная, а также как провести 380 Вольт в частный дом по закону.

Преимущества трехфазной системы электроснабжения

Не секрет, что трехфазное электроснабжение частного дома стает всё более актуально, и это связанно не только с величиной напряжения. Давайте разберёмся во всех преимуществах 380 Вольт и вот их перечень:

1. Подключение самых распространённых в быту и на производстве асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи теряется их мощность, крутящий момент, а также КПД. Ведь они первоначально были рассчитаны на три фазы. Применение таких электромашин в частном доме может понадобиться при обустройстве точильного, сверлильного или деревообрабатывающего станка и других видов техники. Владелец, который обладает навыками работы на таком оборудовании, всегда найдёт ему применение. На даче всегда пригодится мощный насос, поэтому провести 380 Вольт и тут не помешает.
2. Подключив три фазы, владелец частного дома получает, по большому счёту, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого того чтобы получить однофазное напряжение 220 Вольт, нужно подключить один провод к фазе, а другой к нулю. Оно будет называться фазным. Напряжение между двумя фазами равняется 380 Вольт и называется линейное.
3. Сети 380 Вольт наиболее стабильны, так как менее подвержены перекосам.
4. При поломке или аварийной ситуации на распределительной подстанции может отгореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами как минимум освещение и холодильник будет работать. При этом нужно помнить, что для трёхфазных двигателей работа на две фазы повлечёт за собой неминуемый выход его из строя.

Так как преимущества питания потребителя от сети 380 Вольт очевидны, стоит разобраться какие документы нужны для подключения трехфазной сети. Об этом мы сейчас и поговорим.

Как оформить подключение трех фаз

Конечно же, перед тем как перейти к технической стороне вопроса и непосредственно к подключению нужно обратиться в компанию, являющуюся поставщиком электроэнергии в данном конкретном регионе. Для этого заказчику необходимо чётко понимать и согласовать следующие моменты:

• Мощность сети.
• Тип счётчика и тариф. Это может быть многотарифный прибора учёта или однотарифный.
• Количество фаз (в данном случае 3).
• Схема подключения;
• Организация заземления, которое крайне необходимо для защиты людей от электрического тока при пробое или ухудшении сопротивления изоляции.

Важно! Самостоятельное подключение к энергосетям запрещено законом! Процедура подключения и организации энергоснабжения должна выполняться высококвалифицированным персоналом. Для того чтобы подключить частный дом к трехфазной сети, она должна быть полностью обесточена, а выполнять это без энергослужбы также запрещается.

Поставщики при этом придерживаются чётких требований и правил. Поэтому, если расстояние от частного дома до сетей 380 Вольт, проходящих чаще всего по столбам, будет больше 300 метров в черте города (500 за городом), то чтобы провести электричество придется оплачивать ещё и установку опоры.

Следующим ключевым вопросом по подключению дома к сети 380 Вольт будет мощность, которую потребитель будет брать из сети.

Есть три степени:

• первая — не больше 16 кВт;
• вторая — от 16 до 50 кВт.
• третья — от 50 до 160 кВт.

Конечно, лучше организовать электроснабжение с запасом по мощности, тем более что рост количества приборов, которые работают на этом виде энергии, пока очевиден. Однако стоимость данной системы будет выше.

В перечень документов, которые должны быть для подключения 380 Вольт (помимо самой заявки), входят:

1. Удостоверение личности.
2. Идентификационный номер законопослушного налогоплательщика.
3. Правоустанавливающая документация на жилое или нежилое помещение (в случае подключения гаража).
4. Утвержденный полный план жилого помещения (при наличии).

С указанных документов снимается копия, которая и подаётся в компанию поставщику электрической энергии. Однако сверка с оригиналами тоже обязательна.

Некоторые поставщики также могут запросить дополнительные документы, на всякий случай, их нужно тоже взять с собой:

• Информацию о мощности и список всего имеющегося электрооборудования в частном доме, в гараже или на даче. В зависимости от того, куда нужно провести трехфазное электричество. Если подключение выполняется на участок, не имеющий электрооборудования, то указать придется предположительные его виды и мощность.
• Сведения об их максимальной мощности.
• Приблизительное время ввода в эксплуатацию жилья, если это ещё не жилой объект.

Установка многотарифных счётчиков очень выгодна, так как если не использовать мощные приборы в часы пик, можно существенно сэкономить. Например, ночью стоимость электроэнергии в разы дешевле чем днём.

Порядок оформления многотарифного счётчика:

1. Подготовка заявления с просьбой установки электросчетчика.
2. Получение технические условий для данного счётчика, который нужно приобрести, если у поставляющей электроэнергию компании нет данного оборудования. Зачастую они и сами предоставляют услуги не только подключения, но и продажи приборов учета.
3. Приобретение, а также программирование электросчетчика.
4. Вызов представителя энергоснабжающей компании для проверки правильности подключения прибора учета, а также его опломбировки.
5. Внесение изменения в соглашение или же составление нового, при организации нового подключения трёх фаз.
6. Получение разрешения на подключение 380 Вольт.

Кстати, существует еще такой вариант, как преобразование однофазного напряжения в трехфазное. О том, как сделать 380 Вольт из 220 можете узнать, перейдя по ссылке.

Номинальные характеристики автоматических выключателей должны полностью соответствовать нагрузке, подключаемой к ним. На автоматах нет указанной мощности, на корпусе указаны только напряжение и ток, на который он рассчитан. О том, как выбрать автоматический выключатель, мы рассказали в отдельной статье.

Что касается технической части, а именно подключения трехфазного напряжения к частному дому, это дело лучше доверить специалистам, т.к. при отсутствии опыта и навыков самостоятельно провести три фазы будет практически невозможно.

Чтобы вы понимали, насколько все серьезно, ниже предоставлена примерная схема подключения 380 Вольт в частном доме, с разводкой на автоматы:

Для ознакомления с технологией проведения трех фаз рекомендуем изучить следующий блок статей:

Конечно же, для того чтобы получить в частный дом, на дачный участок или в гараж выгодное, довольно мощное и универсальное трёхфазное напряжение, придется потратить некоторые усилия, время и средства, но поверьте — это того стоит.

Напоследок рекомендуем просмотреть полезные видео, на которых рассказывается целесообразность подключения трех фаз, а также нюансы подготовки документов:

Теперь вы знаете, как провести 380 Вольт в частный дом и какие документы нужны для этого. Надеемся, наша пошаговая инструкция была для вас полезной и помогла самостоятельно подключить дом к трехфазной сети!

C уважением, Источник: http://samelectrik.ru

выключательзаземлениеосвещениеСам себе электрик

Что лучше для частного дома

Потребление электроэнергии в жилых домах постоянно растет. Каждый житель нашей страны, в пересчете на душу населения, потребляет в сутки количество энергии, во много раз превышающее данные, например, пятидесятилетней давности.

В середине ХХ века в каждом частном доме были только электроприборы, электрическая плита, несколько лампочек и, в лучшем случае, телевизор или радио. Сегодня бытовые электропотребители в любом жилом доме просто темные, а в частных домах все большее распространение получили трехфазные кабельные вводы. Многие отказываются от традиционной однофазной сети.

Но в чем преимущества трехфазной сети ? И стоит ли однозначно отдавать ей предпочтение?

Многие считают, что трехфазная сеть позволит потреблять больше энергии, то есть включать больше устройств. Это не совсем правда. Максимально допустимая мощность указана в технических условиях на подключение. Как правило, для трехфазной сети это 15 кВт на домохозяйство, а для однофазной сети – 10 или те же 15 кВт. Очевидно, что выигрыш по мощности невелик, а может и вовсе отсутствовать.

Однако не следует забывать, что при той же мощности для трехфазной сети можно использовать вводной кабель значительно меньшего сечения. Причина лежит буквально на поверхности: мощность, а, следовательно, и ток распределяется по трем фазам, в меньшей степени нагружая фазный провод отдельно. Входной номинал автоматического выключателя в трехфазной сети соответственно тоже будет меньше.

Но эти преимущества незначительны. Неужели так важно, какое сечение вводного кабеля и номинал вводного автомата? Гораздо важнее тот факт, что вводной распределительный щит для трехфазной сети будет иметь большие габариты.

Последнее связано с тем, что трехфазный счетчик явно больше любого однофазного. Кроме того, размыкающий выключатель займет три-четыре модуля (если нулевой провод тоже оборван). Трехфазные УЗО также отличаются увеличенными габаритами, так что вводно-распределительный щит на несколько ярусов для «трехфазки» — обычная картина.

Это дефект трехфазного ввода в частный дом . А вот возможность прямого подключения к сети трехфазных электропотребителей – электрокотлов, асинхронных электроприводов – это несомненное преимущество. Любой счастливый обладатель частного дома с трехфазным вводом охотно пользуется этим «недостатком». Действительно, асинхронные двигатели, включенные в трехфазную сеть, работают с лучшими энергетическими и механическими параметрами. А мощные электроприемники — котлы, электроплиты, обогреватели — не вызывают перекоса фаз.

«Перекос фаз» в этом вопросе очень больная тема. Поскольку сеть электросети всегда трехфазная, и обеспечить одинаковую нагрузку во всех трех фазах практически невозможно, фазное напряжение никогда не будет одинаковым. Выполнение трехфазного ввода не поможет изменить ситуацию в лучшую сторону – ведь кроме вас в этой сети очень много разных потребителей. Но в вашей сети после прибора учета нужно как можно более равномерно распределить нагрузку. Это накладывает дополнительную ответственность на электрика, выполняющего установку.

В однофазной электрической сети «перекос фаз» часто заставляет потребителей, подключенных к неудачной фазе, мириться со слишком низким напряжением питания. Владельцы трехфазного ввода не знают о таких проблемах, так как могут подключить важные, ответственные однофазные электроприемники к фазе, не подвергшейся просадке из-за «перекоса».

Рабочее напряжение трехфазной сети 380 вольт. Это значительно выше обычных 220 вольт. Поэтому при работе и эксплуатации трехфазной сети нужно больше внимания уделять электробезопасности.

С точки зрения норм пожарной безопасности трехфазный ввод также более опасен, так как ток короткого замыкания при напряжении 380 вольт будет намного выше.

Таким образом, к недостаткам трехфазного ввода в частный дом относятся :

1. Необходимость получения разрешения и технических условий на подключение от местной энергосбытовой компании. Это дело достаточно хлопотное и может потрепать нервы, а то и вовсе провалить.

2. Повышенный риск поражения электрическим током и возгорания из-за более высокого напряжения. Это увеличение опасности не очень велико и заметно. Однако не лишним будет установить непосредственно перед вводом в здание дополнительный трехполюсный силовой выключатель, особенно если дом деревянный. Это убережет от короткого замыкания на вводе.

3. Крупногабаритный распределительный щит. Для владельцев больших загородных резиденций этот недостаток не критичен – места им всегда хватает. Остальным следует учитывать этот фактор.

4. Необходимость установки модульных разрядников в проеме щита. На самом деле такая мера для однофазного ввода лишней не будет, а вот в «трехфазке» она даже более актуальна. Ведь ваш индивидуальный рабочий ноль скорее всего оборвется, а это будет чревато перенапряжением как минимум в одной, наименее нагруженной фазе.

Преимущества трехфазного ввода:

1. Возможность перераспределения нагрузки между фазами, избегая эффекта «перекоса фаз».

2. Возможность прямого подключения к сети трехфазных мощных электропотребителей. Это наиболее важное преимущество трехфазного ввода.

3. Уменьшение номиналов тока вводных средств защиты и сечения вводного кабеля.

4. В отдельных случаях при лояльном отношении со стороны энергосбытовой компании возможность увеличения максимально допустимой мощности потребления электроэнергии.

Таким образом, на практике реализация трехфазного ввода становится целесообразной для частных домов жилой площадью от 100 кв. метров и более. Тогда однофазных электропотребителей много, и нагрузку можно распределить максимально симметрично. Также трехфазный ввод подойдет тем, кто планирует включать в сеть мощные трехфазные электропотребители.

Для остальных переход на «трехфазку» вовсе не является обязательной мерой, он может стать лишь причиной лишней головной боли.

Александр Молоков

Читайте также:Как ввести электричество в частный дом

Что учитывать при выполнении трехфазного подключения частного дома

При принятии решения по электроснабжению строящегося дома его собственником является сталкивается с многочисленными задачами, которые необходимо решать техническими и организационными методами.

В этом случае следует изначально определиться с необходимым количеством фаз, необходимых для питания электроприборов. Обычно людей устраивает однофазное питание, а определенная категория выбирает трехфазное, руководствуясь стоящими перед ними задачами.

Сравнение преимуществ и недостатков однофазного и трехфазного домашнего подключения

При выборе схемы следует учитывать ее влияние на конструкцию проводки и условия эксплуатации, создаваемые различными системами.

Потребляемая мощность

У частных домовладельцев есть надежда, что переход на трехфазное питание может увеличить разрешенную потребляемую мощность и более интенсивно использовать электроэнергию. Однако этот вопрос необходимо решать в сбытовой организации, у которой, скорее всего, уже нет лишних резервов. Поэтому вряд ли можно значительно увеличить потребление электроэнергии таким образом.

Количество разрешенной мощности, которое будет вам предоставлено, станет основой для создания проекта электропроводки. Из-за его распределения по двум проводам в однофазной цепи толщина сечения жилы кабеля всегда требуется больше, чем в трехфазной цепи, где нагрузка распределяется равномерно по трем симметричным цепям.

При одинаковой мощности в каждой жиле трехфазной цепи будут протекать меньшие номинальные токи. Под них потребуются пониженные номиналы автоматических выключателей. Несмотря на это, их габариты, как и других защит и электросчетчиков, все же будут больше за счет применения тройной конструкции. Потребуется более емкий распределительный щит. Его габариты могут существенно ограничить свободное пространство внутри небольших комнат.

Трехфазные потребители

Асинхронные электродвигатели механических приводов, электрокотлы отопления, другие электроприборы, предназначенные для работы в трехфазной сети, более эффективно, оптимально работают в ней. Для их питания от однофазного источника необходимо создать преобразователи напряжения, которые будут потреблять дополнительную энергию. При этом в большинстве случаев наблюдается снижение КПД таких механизмов и энергопотребления на преобразователе.

Применение трехфазных потребителей основано на равномерном распределении нагрузки в каждой фазе, а подключение мощных однофазных устройств может создавать пофазное смещение токов, когда некоторые из них начинают протекать по рабочему нулевому сердечнику.

При большом искажении токов в перегруженной фазе напряжение снижается: лампы накаливания начинают светиться тускло, наблюдаются отказы электронных устройств, хуже работают электродвигатели. В этой ситуации владельцы трехфазной проводки могут переключить часть нагрузки на ненагруженную фазу, а потребителям двухпроводной схемы необходимо задействовать стабилизаторы напряжения или резервные источники.

Условия электропроводки

Владельцам трехфазной цепи следует учитывать влияние линейного напряжения 380, а не фазного напряжения 220 вольт. Его рейтинг представляет большую опасность для человека и изоляции электропроводки или приборов.

Размеры оборудования

Однофазная проводка и все входящие в нее компоненты более компактны, требуют меньше места для установки.

На основании сравнения этих характеристик можно сделать вывод, что трехфазное подключение частного дома часто может оказаться нецелесообразным в современных условиях. Имеет смысл применять, если есть необходимость эксплуатации мощных трехфазных потребителей, таких как электрические котлы или станки для непрерывной работы в определенные сезоны.

Большинство бытовых нужд в электричестве вполне может быть обеспечено однофазной проводкой.

Как сделать трехфазное подключение частного дома

Когда остро стоит вопрос трехфазного подключения частного дома, Вам придется:

1. заниматься подготовкой технической документации;

2. решить технические вопросы.

Какие документы необходимо подготовить

Только следующие сертификаты и паспорта могут гарантировать законность трехфазного подключения:

1. технические условия от энергоснабжающей организации;

2. Проект производства электроснабжения здания;

3. акт составления бухгалтерского баланса;

4. акты замеров основных электрических параметров собранной схемы подключения дома электролабораторией (монтаж допускается производить после получения первых трех документов) и акт освидетельствования электрооборудования;

5. Заключение договора с энергосбытовой организацией на право получения наряда на включение.

Технические характеристики

Для их получения необходимо предварительно подать заявление в энергоснабжающую организацию, где должны быть отражены требования к абоненту и электроустановке с указанием:

• способа подключения;

• использование защиты;

• места размещения электроприборов и распределительных щитов;

• ограничение доступа посторонних лиц;

• нагрузочные характеристики.

Проект электроснабжения

Разрабатывается проектной организацией на основании действующих норм и правил эксплуатации электроустановок с целью обеспечения бригады электромонтеров подробной информацией о технологии монтажа электрической цепи.

В состав проекта входят:

1. пояснительная записка с отчетом;

2. исполнительные электрические схемы и электрические схемы;

3. заявления;

4. требования нормативных документов и правил.

Бухгалтерский баланс

Определяются границы ответственности между энергоснабжающей организацией и потребителем, указываются разрешенная мощность, категория надежности энергоприемника, схема электроснабжения и некоторые другие сведения.

Протоколы электрических измерений

Проводятся электроизмерительной лабораторией после окончания монтажных работ. В случае получения положительных результатов измерений, отраженных в протоколах, оформляется акт осмотра оборудования с заключением, дающим право на обращение в электротехническую организацию.

Договор купли-продажи электроэнергии

После его заключения на основании документов электролаборатории можно обратиться в энергоснабжающую организацию для включения установленной электроустановки в работу по спецнаряду.

Технические вопросы трехфазного подключения частного дома

Принцип снабжения электроэнергией отдельно стоящего жилого дома осуществляется по следующему принципу: напряжение подается от трансформаторной подстанции по линии электропередачи по четырем провода, включающие три фазы (L1, L2, L3) и одну общую нулевую жилу PEN. Подобная система осуществляется по стандартам схемы TN-C, которая пока наиболее распространена в нашей стране.

Линия электропередач чаще всего может быть воздушной или реже кабельной. На обеих конструкциях могут возникать неисправности, которые быстро устраняются в воздушных линиях электропередач.

Особенности разделения PEN проводников

Старые ЛЭП постепенно начинают модернизировать, переходить на новый стандарт TN-C-S, а строящиеся сразу же создавать стандарты TN-S. В ней четвертый PEN-проводник от питающей подстанции питается не одной, а двумя разветвленными жилами: PE и N. В результате в этих схемах используется уже пять жил для проводников.

Трехфазное подключение частного дома основано на том, что все эти жилы подключаются к вводному устройству здания, а от него электроэнергия поступает на электросчетчик и далее на распределительный щит для внутренней разводки к помещений и потребителей здания.

Практически все бытовые приборы работают от фазного напряжения 220 вольт, которое присутствует между рабочим нулем N и одним из потенциальных проводников L1, L2 или L3. А между линейными проводами образуется напряжение 380 вольт.

Внутри вводного устройства по стандарту TN-C-S рабочий нуль N и защитный PE извлекаются из PEN-проводника, который подключается здесь к ГЗШ — основной заземляющей шине. Он подключается к контуру заземления здания.

Все соединения проводников на ГЗШ выполняются болтовым соединением с шайбами ​​и гайками, плотно стягивающими резьбовое соединение. Этим достигается минимальное значение переходного электрического сопротивления в месте соединения контактов. Каждый кабель подключается к отдельному монтажному отверстию для удобного размыкания цепи с целью проведения различных измерений.

Основным материалом для гипсокартона является медь, в ряде случаев допускается использование стальных сплавов. Использование алюминия для главной шины запрещено. На подключаемые к нему провода нельзя монтировать наконечники из алюминиевых сплавов.

От вводного устройства рабочий и защитный нули идут изолированными цепочками, которые запрещается объединять в любой другой точке схемы подключения.

По старым правилам, действовавшим в схеме заземления TN-C, PEN-проводник не разделялся, а фазное напряжение бралось непосредственно между ним и одним из линейных потенциалов.

Окончательный разрыв линии между ее опорами перед вводом в дом прокладывается по воздуху или под землей. Он называется ветвью. Он находится на балансе энергоснабжающей организации, а не собственника жилого дома. Поэтому все работы по подключению дома на этом участке должны проводиться с ведома и по решению владельца ЛЭП. Соответственно, они потребуют законодательного одобрения и оплаты.

На подземной кабельной линии ответвление монтируется в металлическом шкафу, который ставится вплотную к трассе, а на воздушной линии электропередачи — непосредственно на опоре. В обоих случаях важно обеспечить безопасность их эксплуатации, перекрыть доступ посторонних лиц и обеспечить надежную защиту от повреждений вандалами.

Разделка PEN-проводника

Может производиться:

1. на ближайшей опоре;

2. или на вводной доске, расположенной на стене или внутри дома.

В первом случае ответственность за безопасную эксплуатацию возлагается на энергоснабжающую организацию, а во втором — на собственника здания. Доступ жильцов к работе на конце PEN-проводника, расположенном на опоре, запрещен правилами.

Следует учитывать, что провода на ВЛ могут обрываться по разным причинам и на них могут возникать неисправности. При аварии на ЛЭП с разомкнутым PEN-проводником ее ток будет протекать по проводу, подключенному к дополнительному контуру заземления. Его материал и сечение должны надежно выдерживать такую ​​повышенную мощность. Поэтому их выбирают не тоньше основной жилы ЛЭП.

При выполнении расщепления непосредственно на опоре к ней и контуру прокладывается линия, называемая повторным заземлением. Его удобно делать из металлической полосы, закопанной в землю на 0,3÷1 м.

Поскольку через него в грозу создается путь молнии в землю, его необходимо отвести от путей и мест, где могут разместиться люди. Его рационально прокладывать под ограждением здания и в подобных труднодоступных местах, а все соединения выполнять сваркой.

При выполнении расщепления в гидрощите здания по ответвлению с присоединенными проводами будут протекать аварийные токи, которые выдерживают только жилы с сечением фазных жил ЛЭП.

Распределительное устройство ввода электроэнергии

Отличается от простого вводного устройства тем, что в его конструкции предусмотрены элементы, распределяющие электроэнергию по группам потребителей внутри здания. Монтируется на вводе электрического кабеля в пристройку или в какое-либо отдельное помещение.

Распределительное устройство устанавливается внутри металлического шкафа, куда выведены все три фазы, PEN-проводник и шина цепи повторного заземления в схеме электропроводки здания по системе TN-C-S.

Для TN-S в вводно-распределительный шкаф выводятся пять жил — три фазы и два нуля: рабочая и защитная, как показано на картинке ниже.

Внутри шкафа ВРУ фазные жилы подключаются к зажимам вводного выключателя или силовых предохранителей, а PEN-проводник подключается к его шине. Через него он разделяется на PE и N с образованием основной заземляющей шины и подключением ее к вторичному контуру заземления.

Ограничители перенапряжения работают в импульсном режиме, защищают цепь фазы и цепь рабочего нуля от воздействия возможного проникновения посторонних внешних разрядов, отводят их через РЕ-проводник и главную защитную шину с замыканием на землю на потенциал земли.

При возникновении в питающей сети высоковольтных импульсных разрядов большой мощности и прохождении их по последовательной цепи от автоматического выключателя и УЗИП, выходе из строя силовых контактов автомата из-за обгорания и даже приваривания их вполне возможно.

Поэтому защита этой цепи мощными предохранителями, выполняемая простым запалом плавкой вставки, остается актуальной и широко применяется на практике.

Трехфазный электросчетчик с учетом потребляемой мощности. После него подключаемые нагрузки распределяются по группам потребления через правильно подобранные автоматические выключатели и устройства защитного отключения. Также на вводе может быть установлено дополнительное УЗО, выполняющее противопожарные функции для всей электропроводки здания.

После каждой группы УЗО может производиться дополнительное разделение потребителей по степени защиты отдельными автоматами или без них, как показано разными участками на схеме.

На выводных клеммах щита и защиты кабели подключаются к группам конечных потребителей.

Особенности конструкции отвода

Чаще всего трехфазное подключение частного дома к ЛЭП осуществляется воздушной линией, что может стать причиной короткого замыкания или обрыва. Для их предотвращения следует обратить внимание на:

• общая механическая прочность создаваемой конструкции;

• качество изоляции внешнего слоя;

• материал токоведущих жил.
