Три фазы на 220в подключение. Подключение трехфазного электродвигателя к однофазной сети 220 В: полное руководство

Как правильно подключить трехфазный электродвигатель к однофазной сети 220 В. Какие схемы подключения существуют. Какие компоненты потребуются для подключения. На что обратить внимание при подключении.

Принцип работы трехфазного асинхронного электродвигателя

Трехфазный асинхронный электродвигатель состоит из двух основных частей:

• Статор — неподвижная часть с обмотками
• Ротор — вращающаяся часть

Статор имеет три обмотки, расположенные под углом 120° друг к другу. При подаче трехфазного напряжения в обмотках создается вращающееся магнитное поле, которое взаимодействует с ротором и приводит его во вращение.

Особенности подключения трехфазного двигателя к однофазной сети

При подключении трехфазного двигателя напрямую к однофазной сети 220 В возникают следующие проблемы:

• Недостаточный пусковой момент для запуска двигателя
• Нестабильная работа из-за отсутствия вращающегося магнитного поля
• Повышенный нагрев обмоток
• Снижение мощности и КПД двигателя

Для корректной работы трехфазного двигателя от однофазной сети необходимо использовать специальные схемы подключения с дополнительными компонентами.

Схемы подключения трехфазного двигателя к сети 220 В

Схема с рабочим и пусковым конденсаторами

Это наиболее распространенная схема, обеспечивающая хорошие пусковые характеристики и стабильную работу двигателя:

• Рабочий конденсатор обеспечивает сдвиг фаз во время работы
• Пусковой конденсатор создает дополнительный момент при запуске
• После запуска пусковой конденсатор отключается

Схема с одним рабочим конденсатором

Более простая схема, подходящая для маломощных двигателей:

• Используется только один рабочий конденсатор
• Пусковой момент ниже, чем в схеме с двумя конденсаторами
• Подходит для двигателей мощностью до 1 кВт

Схема с реактивным сопротивлением

Альтернативная схема без использования конденсаторов:

• Вместо конденсатора используется катушка индуктивности
• Более надежная, но менее эффективная схема
• Подходит для тяжелых условий эксплуатации

Необходимые компоненты для подключения

Для подключения трехфазного двигателя к сети 220 В потребуются:

• Рабочий конденсатор (10-60 мкФ)
• Пусковой конденсатор (150-300 мкФ)
• Пусковое реле
• Автоматический выключатель
• Провода соответствующего сечения
• Клеммные колодки

Расчет емкости конденсаторов

Емкость рабочего конденсатора рассчитывается по формуле:

C = (2800 * I) / U

где:

• C — емкость конденсатора в мкФ
• I — номинальный ток двигателя в А
• U — напряжение сети (220 В)

Емкость пускового конденсатора обычно в 3-4 раза больше рабочего.

Пошаговая инструкция по подключению

1. Определите схему соединения обмоток двигателя (звезда или треугольник)
2. Рассчитайте необходимую емкость конденсаторов
3. Подключите рабочий конденсатор между двумя фазами двигателя
4. Подключите пусковой конденсатор и пусковое реле
5. Соедините третью фазу двигателя с нулевым проводом
6. Установите автоматический выключатель в цепь питания
7. Проверьте правильность всех соединений
8. Выполните пробный запуск двигателя

Меры безопасности при подключении

При работе с электрооборудованием необходимо соблюдать следующие меры безопасности:

• Отключите питание перед началом работ
• Используйте инструменты с изолированными ручками
• Проверяйте отсутствие напряжения мультиметром
• Не работайте в одиночку
• При сомнениях обратитесь к квалифицированному электрику

Возможные проблемы и их решение

При подключении трехфазного двигателя к однофазной сети могут возникнуть следующие проблемы:

• Двигатель не запускается: проверьте емкость пускового конденсатора
• Повышенный шум: проверьте правильность подключения обмоток
• Перегрев двигателя: увеличьте емкость рабочего конденсатора
• Низкая мощность: проверьте соответствие схемы подключения мощности двигателя

Преимущества и недостатки подключения к однофазной сети

Подключение трехфазного двигателя к однофазной сети имеет свои плюсы и минусы:

Преимущества:

• Возможность использования трехфазных двигателей в бытовых условиях
• Экономия на покупке специального оборудования
• Простота переделки имеющегося оборудования

Недостатки:

• Снижение мощности и КПД двигателя
• Необходимость дополнительных компонентов
• Повышенный нагрев двигателя при длительной работе

Альтернативные способы использования трехфазных двигателей

Кроме подключения к однофазной сети существуют и другие способы использования трехфазных двигателей:

• Установка частотного преобразователя
• Использование электронного фазорасщепителя
• Замена двигателя на однофазный аналог

Выбор оптимального способа зависит от конкретной ситуации и требований к оборудованию.

Как подключить трехфазный электродвигатель в сеть 220

Нередко в домашнем хозяйстве либо при проведении ремонтных работ возникает необходимость подключения трехфазного электродвигателя в сеть 220 вольт. Наиболее часто в руках пользователей оказываются самые распространенные на сегодняшний день асинхронные устройства, обладающие отличными техническими характеристиками и высокой мощностью. Как подключить трехфазный двигатель к сети 220 вольт и на что обратить внимание при сборке работоспособной схемы, рассмотрим в данной статье.

Принцип работы трехфазного двигателя асинхронного типа

Асинхронный электродвигатель является техническим устройством, работающим с использованием принципа преобразования электрической энергии переменного тока в механическую. Понятие «асинхронный» можно расшифровать как «не одновременный». У асинхронного двигателя частота вращения магнитного поля статора всегда выше частоты вращения ротора. Питанием данное устройство обеспечивает сеть переменного тока 220 или 380 В.

Устройство асинхронного электродвигателя

Основными составляющими асинхронного электрического двигателя являются неподвижный статор и вращающийся ротор.

Статор имеет цилиндрическое исполнение, его сборка осуществляется с использованием стальных листов. В пазы сердечника укладываются обмотки, выполненные из специального провода. Оси последних сдвинуты относительно друг друга на 120 градусов. Концы обмоток могут соединяться разными способами.

Ротор асинхронного электродвигателя может быть либо короткозамкнутым, либо фазным:

• Первый вариант представляет собой сердечник, изготовленный из листов стали. Его пазы заливаются расплавленным алюминием или медью (в мощных устройствах). Собранный узел конструктивно представляет собой набор стержней с короткозамкнутыми торцевыми кольцами. Такая конструкция носит название «беличья клетка» и является замкнутой накоротко системой обмоток.
• Фазный ротор оснащается трехфазной обмоткой, аналогичной по исполнению обмотке статора. Как правило, выводы в фазных роторах соединяются так называемой «звездой».

Что такое трехфазный ток

Трехфазная система переменного тока в настоящее время получила наиболее широкое распространение. Данная система представляет собой три электрических цепи, в которых действуют переменные электродвижущие силы одинаковой частоты. Их значения сдвинуты по фазе относительно друг друга на 1/3 периода.

В отдельности каждая цепь носит название фазы, система из трех сдвинутых по фазе переменных токов считается системой трехфазного тока.

Как работает трехфазный двигатель асинхронного типа

При подаче на обмотку статора напряжения в каждой фазе формируется магнитный поток, меняющийся с частотой подаваемого тока. Эти движущиеся магнитные поля сдвинуты относительно друг друга на 120 градусов. Результирующий (общий) поток магнитного поля является вращающимся.

При подаче напряжения на обмотки в проводниках мотора возникает электродвижущая сила, на двигателе создается пусковой момент, который поворачивает ротор в направлении движения магнитного поля статора. В процессе работы возникает так называемое скольжение, способствующее стабильному функционированию устройства.

Варианты подключения обмоток асинхронных моторов

Трехфазная обмотка статора электрического двигателя может соединяться «звездой» или «треугольником». В случае с однофазным питанием используется второй вариант. Концы обмоток могут быть соединены как внутри мотора с выводом трех контактных проводов, так и снаружи с выводом шести проводов на распределительную коробку для их соединения в разных вариантах.

Как подключить трехфазный электромотор в сеть 220 В

Трехфазный асинхронный электродвигатель может быть подключен к бытовой электрической сети с напряжением 220 вольт с использованием специальных фазосдвигающих элементов — резисторов, дросселей или конденсаторов. При этом мотор может работать как в однофазном режиме с пусковой обмоткой либо как конденсаторное устройство с постоянно включенным в цепь рабочим конденсатором.

Сдвиг фаз с помощью конденсаторов

Прямое подключение трехфазного двигателя в электросеть 220 вольт не даст ожидаемого эффекта ввиду отсутствия возникновения в моторе необходимого пускового вращающего момента. Правильным решением является применение специальных пусковых устройств, создающих сдвиг фаз. Без данного условия электромотор не сможет запуститься и не будет способен в течение длительного времени стабильно функционировать под нагрузкой.

Одним из наиболее эффективных и доступных фазосдвигающих элементов является конденсатор. Данная радиотехническая деталь обеспечивает существенное снижение времени входа двигателя в рабочий режим (пусковой конденсатор) и оптимальную нагрузочную способность мотора (рабочий конденсатор).

Схемотехника подключения трехфазных двигателей к однофазной сети

Подключение «звездой» выполняется в соответствии с распространенной схемой соединения обмоток с использованием всех трех цепей. Фазы имеют общую точку (нейтраль).

Схема собирается после проверки полярности подключения обмоток статора внутри электромотора. Напряжение 220 вольт через автоматический выключатель подается на начала двух разных обмоток. К одной из них в разрыв врезаются конденсаторы — пусковой и рабочий. Ноль электросети подводится к третьему выводу.

Подключение «треугольником» повторяет алгоритм предыдущей схемы в части запуска, но отличается способом соединения обмоток статора. Данный вариант генерирует более высокие токи, поэтому рабочие конденсаторы здесь должны иметь большие номиналы.

Рекомендуемые товары

Артикул: 054-1426

Кабель ВВГ нг LS 4х4 мм

Уточняйте наличие

Наименование: Кабель

Запрос цены

Артикул: 055-pvc-10×38-32

Плавкая вставка цилиндрическая ПВЦ (10х38) 32А EKF PROxima

Уточняйте наличие

Бренд: EKF

Наименование: Плавкая вставка цилиндрическая

Запрос цены

Артикул: 049-9118

Вилка с/з прямая (каучук) 2Р+E 16А, Т-Пласт (31. 01.301.0300)

Уточняйте наличие

Бренд: Т-Пласт

Наименование: Вилка

Запросить товар

Артикул: 002-0204

Фильтр для пылесоса Galaxy GL 6260

Уточняйте наличие

Наименование: Фильтр для пылесоса

Запросить товар

При подключении «звездой» емкость рабочего конденсатора подбирается по формуле — С = (2800·I)/U (С — емкость конденсатора, I — ток в амперах, U —- напряжение сети в вольтах). В случае с пусковым конденсатором величина увеличивается в 2/3 раза.

Для первого и второго варианта ток рассчитывается следующим образом — I = P/(1,73•U•n•cosф) (Р — мощность двигателя в киловаттах, n — КПД электромотора, cosф — коэффициент мощности). Значения обычно указываются в технической спецификации, паспорте и/или на самом агрегате.

Рабочий и пусковой конденсаторы подбирают, начиная с малой емкости, постепенно увеличивая параметр до оптимальных значений. Для удобства подбора рекомендуется применять несколько элементов с одинаковой емкостью. Необходимое количество микрофарад набирается параллельным или последовательным соединением конденсаторов.

В первом случае суммарная емкость складывается в соответствии со значением — C1 + C2 + C3 … + Cx. При последовательном соединении общая емкость представляет собой — C1 — C2 — C3 … — Cx (рабочее напряжение при этом увеличивается).

Неполярные конденсаторы с соответствующими для применения в двигателях номиналами стоят недешево. По этой причине имеет смысл воспользоваться более доступными электролитическими элементами.

Допустимо только парное включение электролитов в цепь переменного тока. Плюс или минус одного элемента соединяется с плюсом или минусом другого соответственно. В иных случаях с огромной долей вероятности произойдет разогрев и взрыв емкостей.

Электролитические конденсаторы следует выбирать с напряжением не менее 300-350 вольт. Для безопасности собранную батарею следует поместить в надежную (металлическую) коробку. Параллельно конденсаторам в цепь врезаются ограничители — выпрямительные диоды.

Для подключения трехфазного электродвигателя к сети 220 вольт потребуются следующие комплектующие и инструменты:

Прежде, чем приступать к сборке схемы, следует прозвонить обмотки двигателя на предмет целостности и отсутствия электрических связей между ними, а также проверить диоды и конденсаторы. Делается это с помощью мультиметра.

По окончании сборки на вход подается напряжение и делается пробный запуск электродвигателя. Далее рекомендуется выполнить проверку функционирования мотора на холостом ходу и лишь только затем — под нагрузкой. Необходимо быть предельно осторожным при выполнении работ с подачей питания — электричество небезопасно!

Как преобразовать 380 в 220 В: три фазы в одну

Существует два различных способа подключения приборов к такой сети, оба отличаются напряжением, которое они подают.

Содержание

Как преобразовать 220 В в 380?

Все бытовые приборы питаются четырьмя проводами от трехфазной сети – три фазных (линейных) провода L1, L2 и L3 и один нулевой (нейтральный) провод N, в то время как жилые дома питаются однофазным напряжением, для которого требуется только два провода – нейтральный и фазный.

Переменные напряжения в каждой фазе смещены на 120° для создания вращающегося магнитного поля в электродвигателях и уменьшения тока в нейтральном проводе.

Помимо количества проводников, трехфазная сеть имеет и другие особенности:

• Напряжение сети. В однофазной системе существует только одно напряжение между фазой L и нейтральной точкой N, в то время как в трехфазной сети существует два напряжения с разными значениями. Это фаза L-N, равная 220 вольт, и линия, между любыми двумя фазными проводами L1-L2, L2-L3 или L1-L3, равная 380 вольт. Поэтому один из способов сделать 220 вольт из 380 – это просто подключить электрический прибор к нулю и фазе.
• Различное сечение проводов. В однофазной проводке все проводники имеют одинаковое сечение и рассчитаны на полный ток нагрузки, тогда как в трехфазных сетях компенсирующий ток идет только по нейтральному проводнику. По этой причине нейтральный проводник имеет меньшее сечение, чем фазные провода, но нагрузка на фазы должна быть распределена как можно более равномерно.
• Различное количество полюсов в автоматических выключателях. В однофазной системе необходимо отсоединить только фазный провод, поэтому можно установить однополюсный выключатель (кроме выключателя питания). В трехфазных сетях все фазы должны отключаться одновременно, поэтому требуется трехполюсный выключатель.

Вес и объем инвертора позволяют перевозить его, но он не дешев. Это делает приобретение инвертора нецелесообразным, если трехфазное электрооборудование используется нечасто.

Особенности конструкции

Инвертор имеет схему защиты для предотвращения возможных сверхтоков и перенапряжений, а также для защиты от перегрева. Разработанные модели инверторов 220 – 380 обеспечивают плавный пуск двигателя, гарантируя постоянное повышение напряжения при пуске в зависимости от фазного тока.

Вес и объем инвертора позволяют транспортировать его, но это не дешевое решение. Поэтому покупка инвертора нерентабельна, если трехфазное электрооборудование используется редко.

Усовершенствованные модели предлагают ряд дополнительных опций, таких как

1. Удлинительный кабель и комплект петель;
2. Панели дистанционного управления;
3. датчики параметров процесса;
4. резисторы и тормозные прерыватели;
5. входные и выходные фильтры; интерфейсные платы и модули и т.д.

Из объяснений трендстартера совершенно не ясно, какая схема и электропроводка у него “за стеной”.
Вполне возможно, что там есть только 380 В без каких-либо “нулей”.

Как правильно извлечь 220 из 380В.

Нет, ну есть лечение по снимкам, а здесь даже снимка нет.

Честно говоря, не знаю, где и что у вас там.
Если у вас только 380, то из него вы получите 220 с помощью трансформатора

Я не понимаю, что тут не очень умного?

самый простой способ преобразовать 380 В в 220 В – это трансформатор :-:

Из объяснений тредстартера совершенно не ясно, какая схема и электропроводка находится у него “за стеной”.
Вполне возможно, что имеется только 380 В без каких-либо “нулей”.

100 кВт и 380 В – это не дополнительная розетка в доме.

Необходимо посмотреть, какой это тип установки. Откуда он берется и как его можно подключить. Вызовите электрика.

Вам нужно искать, но в целом:

Внимательно прочитайте проблему, и вы все поймете,

380 на панель
1.Возьмите автоматический выключатель (16-25A) может быть 1пол. или 2пол.
2 полюса лучше.
2.Возьмите УЗО, 2 полюса, подключите их.
Все
Автомат не может поставить УЗО, замененный автоматическим выключателем DIF, имеет тот же принцип работы, что и УЗО + автомат.
Вам не нужно беспокоиться о таких вещах.
Если где-то сгорел ноль, и вы не боитесь, поищите статистику сгорания 0, или пройдитесь по всем цепям и сделайте обзор.
Выполните заземление снаружи.
Получите чертеж для своих домиков и лицензированного подрядчика по электрике.
Убедитесь, что нет риска поражения электрическим током.

Другими словами, существует сила, которая вращает ротор в разное время.

Особенности конструкции

Перед началом работы ознакомьтесь с конструкцией двигателя AD (асинхронный двигатель).

Устройство состоит из двух компонентов – ротора (подвижная часть) и статора (неподвижная часть).

Статор имеет специальные пазы (углубления), в которые помещаются обмотки, расположенные таким образом, что угловое расстояние составляет 120 градусов.

Эти обмотки образуют одну или несколько пар полюсов, количество которых определяет частоту, с которой может вращаться ротор, а также другие параметры электродвигателя – КПД, мощность и другие.

Когда асинхронный двигатель подключен к трехфазной сети, ток протекает через обмотки с разными интервалами.

Это создает магнитное поле, которое воздействует на обмотки ротора и заставляет их вращаться.

Другими словами, создается сила, которая вращает ротор с различными интервалами.

Если АД подключен к сети с одной фазой (без каких-либо подготовительных работ), ток появится только в одной обмотке.

Создаваемый крутящий момент будет недостаточен для перемещения ротора и поддержания его в движении.

Поэтому в большинстве случаев для поддержания работы трехфазного двигателя требуются пусковой и рабочий конденсаторы. Но есть и другие возможности.

Как упоминалось выше, конденсатор чаще всего используется для запуска двигателя с короткозамкнутым ротором от однофазной сети.

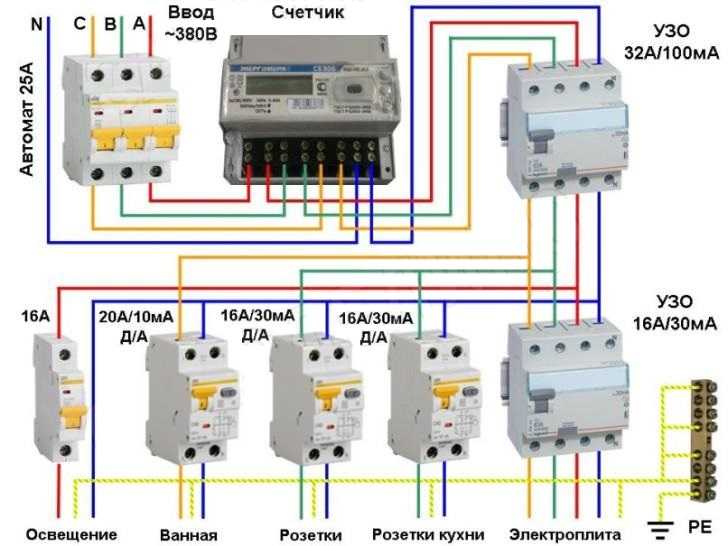

Использование трехфазного напряжения 380 вольт для питания частного дома имеет ряд отличий от однофазного 220 вольт, поэтому при принятии решения о подключении к такой сети важно проанализировать все преимущества и недостатки такой схемы электроснабжения.

Трехфазная сеть имеет много преимуществ перед однофазной:

• Меньшее сечение соответствующего кабеля. Когда нагрузка равномерно распределяется по отдельным фазам, можно увеличить общую мощность оборудования.
• Подключение трехфазных электродвигателей без дополнительного оборудования и потерь электроэнергии. Обычные асинхронные двигатели теряют большой крутящий момент при подключении к однофазной сети или необходимо приобретать специальный инвертор.
• Дополнительные возможности для модернизации и ремонта электрооборудования. Зная, как перевести 380 в 220, вы сможете изменять подключение электроприборов в зависимости от ситуации.

Кроме того, в некоторых случаях снабжение здания трехфазным электричеством позволяет получить разрешение от коммунальной компании на увеличение энергопотребления.

Наряду с преимуществами, трехфазное электроснабжение имеет и недостатки:

• Для изменения схемы необходимо получить разрешение от электросетевой компании;
• Дополнительные расходы, связанные с заменой питающего кабеля;
• Увеличение размеров и стоимости оборудования в главном распределительном щите.

Переменные напряжения в разных фазах смещены на 120° для создания вращающегося магнитного поля в двигателях и уменьшения тока в нейтральном проводнике.

Где подключить заземление

Помимо нулевого и фазного проводников, в современных электроустановках используется еще один проводник – защитное заземление. Здесь соединяются корпуса электроприборов и светильников.

Если изоляция между этими деталями и токопроводящими частями нарушается, возникает короткое замыкание или ток утечки. Это явление вызывает срабатывание автоматического выключателя или дифференциальной защиты соответственно.

В современных системах электроснабжения жилых домов используются три типа систем заземления:

• TN-C. Старая система заземления, при которой заземление линий электропередач осуществляется только на подстанции, на нейтраль вторичной обмотки трансформатора, а затем к потребителю подводится комбинированный PEN провод, который выполняет функцию и заземления, и нейтрали. В этом случае защитное заземление заменяет защитное заземление, а подключение корпуса прибора запрещено ПУЭ 1.7.132. При таком расположении для защиты людей от поражения электрическим током необходимо использовать устройство защитного тока или устройство защитного тока (УЗО).
• TN-C-S. Это более современная система, в которой подключенный провод PEN в главном распределительном щите разделен на нейтраль N и заземление PE. Распределительный пункт подключается к контуру заземления здания. В соответствии с DSE п. 1.7.135 соединение этих проводников после разделения запрещено. Заземляющий проводник при плоской прокладке в этой системе должен быть подключен к заземляющему проводнику.
• TN-S. Самая современная схема, в которой питание осуществляется по пяти проводникам – трем фазным проводникам L1, L2 и L3, нейтральному проводнику N и заземляющему проводнику PE. В этом случае заземление подключается только к заземляющему проводнику.

В крайнем случае, допускается подключение защитного заземления к отдельному контуру, выполненному в соответствии с положениями ПУЭ п. 1.7.100-118. В этом случае получается система заземления CT.

Читайте далее:

• Шаговые двигатели: свойства и практические схемы управления. Часть 2.
• Классифицируются ли помещения как влажные в соответствии с ESM?.
• Глава 2. 7. Заземляющие устройства Приказ Минэнерго России от N 6 (издан от ) об утверждении Правил технического обслуживания электроустановок потребителей (зарегистрирован в Минюсте России N 4145).
• Рабочие характеристики асинхронного двигателя; Школа для электриков: электротехника и электроника.
• Асинхронный электродвигатель – конструкция, принцип работы, типы асинхронных двигателей.
• Векторное и скалярное управление преобразователями частоты – принцип работы, система управления.
• Самый возмутительный вопрос – заземление; Школа электриков: электротехника и электроника.

Как преобразовать 3 фазы в одну фазу 220 В

Вы хотите преобразовать трехфазное питание в однофазное? Независимо от того, модернизируете ли вы старую фазу или просто хотите сэкономить энергию в своем доме, это руководство покажет вам, как преобразовать трехфазную сеть в однофазную, используя правильную формулу и правильный метод. Попутно вы также узнаете, что такое однофазное питание, а также трехфазное питание. Прочитав эту статью, вы сможете легко и эффективно преобразовать свой блок питания!

Трехфазная сеть переменного тока используется во многих случаях, и большая часть оборудования переменного тока в промышленности использует трехфазную сеть переменного тока (трехфазный четырехпроводный источник питания). А в повседневной жизни большинство используют однофазное питание.

Что такое однофазное питание?

Однофазная электрическая энергия относится к фазному проводу (обычно известному как противопожарный провод или провод под напряжением) и нейтральному проводу в форме передачи электрической энергии, при необходимости будет третий провод (заземление), используемый для предотвращения поражения электрическим током. шок.

Если речь идет о бытовом электроснабжении, то лучше всего использовать однофазный тип. Он известен как однофазный, потому что использует один электрический ток во всем диапазоне — от напряжения до частоты. Это означает, что техника работает более эффективно и с меньшей вероятностью выйдет из строя. Чтобы преобразовать вашу трехфазную систему в однофазную, выполните следующие действия: проконсультируйтесь с профессиональным электриком. Они смогут посоветовать вам лучший способ преобразования вашей системы и убедиться, что вы получаете максимальную отдачу от своей однофазной системы.

Что такое трехфазное питание?

Если вы похожи на большинство домовладельцев, вам, вероятно, в тот или иной момент было интересно узнать о трехфазном питании. Ну, не удивляйтесь больше! Трехфазная мощность — это тип электричества, в котором используются три переменных тока для создания вращающегося магнитного поля. Это создает электричество, которое можно использовать по-разному, в том числе для питания домов и предприятий.

Трехфазное питание в основном используется в качестве источника питания для фазного двигателя, т. е. нагрузки, которую необходимо вращать, поскольку все три фазы трехфазного питания разнесены на 120 градусов и ротор не заклинит. Ротор двигателя состоит из трех наборов катушек, расположенных под углом 120 градусов друг к другу. Генератор вырабатывает энергию переменного тока, поэтому три набора катушек производят переменный ток с разностью фаз 120 градусов. Трехфазное питание означает, что эти три набора токов подключены к разным приборам как провод под напряжением, и они подключены к общему нулевому проводу.

Формула преобразования трехфазной системы в однофазную 220 В

Если вы хотите преобразовать трехфазную систему в однофазную, вам необходимо использовать формулу преобразования.

Используется следующая формула: (3–1) x (240–110) = 260 В.

Итак, если у вас есть трехфазная система, которая в настоящее время работает на 220 В, вам нужно будет преобразовать ее в однофазную, используя приведенную выше формулу.

Имейте в виду, что напряжение будет ниже, чем было раньше, поэтому обязательно учитывайте это при принятии решения. Если вы не знаете, как выполнить фазовое преобразование, не беспокойтесь — существует множество онлайн-калькуляторов преобразования, которые могут вам помочь.

Как преобразовать 3 фазы в одну фазу 220 В

Когда дело доходит до преобразования 3 фаз в одну фазу 220 В, первый способ, который вы можете сделать, это использовать инвертор (фазовый преобразователь). Инверторы бывают двух типов – непрерывные и импульсные. С непрерывными инверторами питание будет оставаться включенным все время; при переключении инверторов питание отключается через определенные промежутки времени (обычно каждые полчаса).

Убедитесь, что вы выбрали правильный инвертор для ваших нужд – импульсные инверторы часто дешевле и хороши для быстрой и простой установки, в то время как инверторы непрерывного действия лучше подходят для долгосрочного использования и более надежны.

Чтобы преобразовать эту мощность в однофазную, вам понадобится блок выключателя и частотно-регулируемый инвертор. Инвертор преобразует трехфазный электрический ток в однофазный, что упрощает его использование в домах и коммерческих зданиях. Обязательно проконсультируйтесь с местными властями о правилах безопасности, прежде чем преобразовывать электроэнергию в вашем доме!

Следующим является Метод подключения : 3-фазное питание состоит из двух фаз — трансформатор с фазной обмоткой будет иметь три провода — по одному на каждую фазу — подключенных к клеммам ввода питания на вашей электрической панели или распределительной коробке. Далее определяют количество фаз, присутствующих в электрической цепи. Это делается путем деления количества фаз на два — в результате получается количество проводов в каждой фазе.

Затем найдите, какой провод куда идет на трансформаторе, и подсоедините его к входной клемме питания на электрической панели или блоке выключателя. Наконец, выключите все другие цепи в вашем доме, прежде чем подключать новый бытовой прибор (или свет) к только что преобразованной однофазной цепи!

Второй способ заключается в использовании переключателя для преобразования, то есть в использовании каждой из трех фаз для получения однофазной проводки.

Пример преобразования трехфазного источника питания в однофазный

При преобразовании трехфазного источника питания в однофазный важно сначала определить количество проводных соединений на источнике питания. Это можно узнать, посчитав количество проводов в каждой розетке или вилке на блоке питания.

Затем определите, какое соединение проводов соответствует каждой розетке или вилке в электрической цепи вашего дома. Наконец, используйте амперметр и вольтметр, чтобы проверить, какой провод подключен к какой клемме на блоке питания. Если у вас все еще есть проблемы, не стесняйтесь обращаться к электрику за помощью. Когда у вас есть вся необходимая информация, пора начинать!

Часто задаваемые вопросы

Каковы преимущества использования однофазного 220В вместо трехфазного 220В?

Использование однофазной сети 220 В вместо трехфазной сети 220 В для дома или бизнеса дает много преимуществ. Вот некоторые из преимуществ: – Одно из самых больших преимуществ заключается в том, что одна фаза позволяет сэкономить на счетах за электроэнергию. Поскольку одна фаза потребляет меньше энергии, она может снизить общий счет за электроэнергию на 50%. – Еще одним преимуществом является то, что однофазный источник работает тише, чем трехфазный. Поскольку в однофазном распределении электроэнергии не используются трехфазные трансформаторы, вы, скорее всего, будете испытывать меньше шума дома или в офисе. – Наконец, преобразовав вашу текущую трехфазную систему в однофазную, вы также получите преимущества в плане безопасности, поскольку при таком типе распределения питания отсутствует опасность споткнуться.

В чем разница между однофазным и трехфазным электричеством?

В чем разница между однофазным и трехфазным электричеством? Однофазное электричество создается, когда ток течет по одному проводу за раз, а трехфазное электричество создается переменным током по трем проводам.

Основное различие между однофазным и трехфазным электричеством заключается в том, что однофазное электричество имеет более высокое напряжение и меньшую длину, чем трехфазное. Кроме того, однофазный сигнал имеет меньший уровень шума, но может быть нестабильным, в то время как трехфазный обеспечивает большую стабильность при меньшем уровне шума.

Как я могу преобразовать 3 фазы в одну фазу 220 В для моего электроинструмента?

Чтобы преобразовать 3 фазы в однофазные 220 В для вашего электроинструмента, вам понадобится инвертор мощности. Мощность, необходимая для этого преобразования, рассчитывается по следующей формуле: W = (p*F) / (I*R).

где W — мощность в ваттах, p — номинальное напряжение вашего инструмента, F — частота генератора (генераторов) вашего инструмента, а I и R — номинальные значения входного и выходного тока инвертора мощности соответственно.

Как лучше всего преобразовать 3 фазы 220 В в одну фазу 220 В?

На этот вопрос нет универсального ответа, так как лучший способ преобразовать 3-фазное напряжение 220 В в однофазное напряжение 220 В может варьироваться в зависимости от ваших конкретных потребностей и обстоятельств.

Однако один из вариантов, который может вам подойти, — использование преобразователя переменного/постоянного тока. Чтобы убедиться, что ваш преобразователь имеет рейтинг эффективности не менее 85%, важно приобрести его из авторитетного и надежного источника. Кроме того, не забудьте приобрести шнур питания, вилки и инвертор, необходимые для вашей конкретной установки.

Заключение

Если вы хотите преобразовать трехфазное питание в однофазное, то этот блог для вас! В этом посте мы описали шаги, необходимые для преобразования трехфазной мощности в однофазную с использованием формулы преобразования.

Мы также включили пример преобразования и объяснили, что такое однофазное питание. Наконец, мы ответили на вопрос, что такое трехфазное питание и как его преобразовать в однофазное. Итак, если вы хотите преобразовать свой трехфазный источник питания в однофазный, обязательно ознакомьтесь с этим блогом!

Полезные темы:

Как правильно использовать инвертор мощности в 2023 году?

Насколько большая ветряная турбина вам нужна для питания дома?

Сколько стоит ветряная турбина?

Преимущества и недостатки энергии ветра

Могу ли я использовать энергию ветра и солнца вместе?

Могу ли я подключить солнечную панель ветряной турбины к тому же контроллеру заряда?

Могу ли я подключить ветряную турбину к моему солнечному инвертору?

Схема подключения контроллера заряда ветровой турбины

Как выбрать контроллер заряда для ветряной турбины

Как работает ветряная турбина?

Контроллер заряда ветровой турбины против солнечного контроллера заряда

Что такое зарядное устройство постоянного тока в постоянный?

Лучший контроллер заряда ветряных турбин в 2023 году

Как подключить контроллеры заряда ветряных турбин

Руководство по поиску и устранению неисправностей ветряных турбин

Как преобразовать 3 фазы в одну фазу 220 В? [Пошагово]

Ключевые моменты:

• Часто требуется преобразовать трехфазный источник питания в однофазный из-за требования соответствия.
• Существует несколько методов преобразования трехфазного напряжения в однофазное.
• Выбор метода зависит от варианта использования источника питания.

Двухпроводная цепь переменного тока используется в однофазном электричестве, которое обычно встречается в жилых домах по всей территории Соединенных Штатов. Один из этих проводов активный, а другой нейтральный. Между ними энергия движется вперед и назад.

Но в трехфазном электричестве, которое чаще встречается в коммерческих зданиях, также используется цепь переменного тока, но с тремя-четырьмя проводами. Когда вам не требуется более мощный источник питания, выгоднее преобразовать трехфазное электричество в однофазное. Если вы задаетесь вопросом: «Можете ли вы заменить 3-фазное на однофазное?», это довольно простая задача.

Чтобы узнать, как преобразовать 3 фазы в одну фазу 220В, необходимо выполнить определенные шаги. Например, отключение питания, выбор соответствующего метода преобразования, подключение проводов и т. д.

В этой статье я подробно рассмотрю каждый из этих шагов. Итак, приступим к этому уроку.

Что такое однофазное питание?

Однофазное электричество аналогично езде на велосипеде, когда пользователь использует только одну ногу для вращения педали вокруг оси коленчатого вала.

Двухпроводная цепь переменного тока используется для однофазного электричества. Однофазная проводка делится на две категории: 120 вольт и 240 вольт.

Проводка между фазой и нейтралью 120-вольтовой однофазной системы называется проводкой между фазой и нейтралью.

Горячий провод и нейтральный провод используются для передачи тока в этих цепях. Если вы хотите знать «как подключить трансформатор 480В к 120В», вы должны знать цвет проводов.

Ток от автоматического выключателя проходит по горячему проводу, а ток возвращается по нейтральному проводу.

Горячий провод обычно любого цвета, кроме зеленого или белого, а нейтральный провод обычно белого цвета. Также необходимо знать цвета проводов, чтобы узнать, как преобразовать 3 фазы в одну фазу 220В.

Два провода под напряжением используются в однофазной электропроводке 240 вольт. Оба этих кабеля подают питание на устройство и возвращают его на сервисную панель.

Этот тип проводки также известен как межфазная проводка и чаще всего используется для обогревателей и кондиционеров.

В цепь можно добавить нейтральный провод, чтобы некоторые части прибора могли работать при напряжении 120 вольт, а другие — при напряжении 240 вольт.

Рис. 1: Однофазное напряжение

Что такое трехфазное питание?

Три провода используются для трехфазного электричества, в отличие от одного провода для однофазного электричества. Трехфазное электричество требуется большинству коммерческих организаций, производств и некоторых фермерских хозяйств. Три линии электропередач и один нейтральный обратный канал образуют трехфазную цепь.

Хотя трехфазная проводка обычно используется в промышленности, ее также можно использовать в коммерческих целях. Для высотных сооружений в густонаселенных районах может потребоваться трехфазное питание.

Трехфазный с нейтралью — термин, используемый для описания такого типа проводки. Только две из трех фаз — 208 вольт — подаются к отдельным потребителям. Электромонтаж является необходимым знанием, чтобы также знать, как подключить регулятор вентилятора к распределительному щиту.

В этой конструкции маломощные нагрузки могут использовать линии 120 В, как и в однофазной энергосистеме. Однако в целях безопасности для более тяжелых нагрузок может потребоваться напряжение в диапазоне 208 В.

Рис. 2: Трехфазное напряжение

Как преобразовать трехфазное напряжение в однофазное 220 В

Вот полная процедура преобразования 3-фазного напряжения в однофазное 220 В:

1. Отключение питания

Всегда первым и наиболее важным шагом является отключение питания перед выполнением любых операций, связанных с электричеством.

Даже если вы пытаетесь понять , как подключить вилку 220 В с помощью 3 проводов . Питание может быть отключено либо от местного автоматического выключателя, либо от главной печатной платы.

Отключение питания

1. Если в соответствии есть локальный автоматический выключатель, необходимо правильно определить, какой именно из них подает питание на розетку или соответствие.
2. Отключение питания с главной панели является более безопасной альтернативой.
3. Переключите выключатель определенного выключателя.
4. Проверьте светодиодную индикацию, чтобы убедиться, что в розетке нет электричества.
5. При отсутствии индикаторов можно проверить цепь вольтметром или амперметром.

2. Выбор подходящего метода преобразования

Существует несколько методов преобразования трехфазной энергии в однофазную. Прежде чем начать, обязательно учтите текущие потребности в балансе, а также несколько мер предосторожности. Давайте рассмотрим несколько способов.

• Использование нейтрального провода: Этот выбор является оптимальным, если источник питания не является деликатным или не требует высокой точности.
• Использование фазового преобразователя: Фазовый преобразователь может быть подключен непосредственно к соответствию для преобразования системы.
• Использование Open-Delta Transformer: Если у вас есть более мощная машина, вы можете легко преобразовать ее с помощью Open-Delta Transfer.

Пользователь должен правильно выбрать необходимый вариант использования, потому что именно от этого зависит, какой метод будет подходящим для соответствия и системы.

3. Использование нейтрального провода

Самый простой способ преобразования трехфазного тока в однофазный в тех случаях, когда не требуется высокая точность, этот метод настоятельно рекомендуется. Никаких специальных действий не требуется.

Действия по использованию нейтрального провода

1. Выберите только один провод из трех фаз.
2. Выберите нейтральный провод, который вы хотите использовать.
3. Просто подключите выбранный фазный провод вместе с нулевым проводом к соответствующей клемме.

4. Использование блока фазового преобразователя

Вместо нейтрального провода эксперт, скорее всего, предложит вам использовать фазовый преобразователь. Эта стратегия более эффективна, чем метод нейтрального провода, для создания подлинного обсуждения.

Действия по использованию преобразователя фазы

1. Проложите два провода от соответствия к преобразователю.
2. Снова протяните два провода от преобразователя к блоку питания.
3. Зачистите концы двух проводов с помощью соответствующих инструментов.
4. Соедините входы с выходами, чтобы преобразовать систему.

Однако этот метод применим только при мощности менее 5 кВА. Для большей мощности лучше использовать другую методику.

5. Использование трансформатора с открытым треугольником

Этот метод следует использовать, только если преобразуемая система имеет мощность более 5 кВА.
