TRRS разъем: особенности, применение и распространенные проблемы

Что такое TRRS разъем. Чем он отличается от TRS. Где используются TRRS разъемы. Какие проблемы могут возникнуть при использовании TRRS. Как правильно подключать TRRS устройства.

Что такое TRRS разъем и чем он отличается от других аудиоразъемов

TRRS расшифровывается как Tip, Ring, Ring, Sleeve (наконечник, кольцо, кольцо, гильза). Это аудиоразъем, который имеет 4 контакта вместо 3, как у стандартного TRS (Tip, Ring, Sleeve) разъема. Дополнительный контакт позволяет передавать дополнительный сигнал, например, от микрофона.

Основные отличия TRRS от TRS:

• 4 контакта вместо 3
• Возможность передачи дополнительного сигнала (обычно микрофона)
• Чаще всего используется в мобильных устройствах
• Может быть несовместим с обычными TRS устройствами

Где применяются TRRS разъемы

TRRS разъемы получили широкое распространение благодаря развитию мобильных устройств. Основные области применения:

• Смартфоны и планшеты — для подключения гарнитур с микрофоном
• Ноутбуки — комбинированные аудиоразъемы для наушников и микрофона
• Портативные аудиоплееры — для подключения наушников с пультом управления
• Профессиональная аудиотехника — для передачи стереосигнала и дополнительных данных

Удобство TRRS заключается в возможности передачи нескольких сигналов через один компактный разъем. Это позволяет уменьшить количество портов в устройствах.

Распространенные проблемы совместимости TRRS и TRS

Несмотря на схожесть, TRRS и TRS разъемы не всегда совместимы между собой. Какие проблемы могут возникнуть?

• Отсутствие звука в одном канале при подключении TRS наушников к TRRS разъему
• Не работает микрофон при подключении TRRS гарнитуры к TRS разъему
• Посторонние шумы и помехи из-за неправильного контакта
• Полное отсутствие звука при несовместимости распиновки

Как избежать проблем несовместимости? Внимательно изучите спецификации вашего устройства и аксессуаров. При необходимости используйте специальные переходники с TRRS на TRS.

Стандарты распиновки TRRS разъемов

Существует несколько стандартов распиновки TRRS разъемов, что создает дополнительные сложности при подключении. Основные варианты:

• CTIA/AHJ — используется в большинстве современных смартфонов
• OMTP — старый стандарт, применявшийся в ранних моделях Nokia, Sony Ericsson
• Apple — проприетарный стандарт для устройств Apple

Чем отличаются эти стандарты? Главное отличие — в назначении контактов. Например, в CTIA микрофон подключен к последнему кольцу, а в OMTP — ко второму. Это может привести к неработоспособности микрофона при подключении несовместимых устройств.

Как правильно подключать TRRS устройства

Чтобы избежать проблем при подключении TRRS аксессуаров, следуйте этим рекомендациям:

1. Уточните тип разъема вашего устройства (TRRS или TRS)
2. Проверьте совместимость стандартов распиновки
3. При подключении TRS наушников к TRRS разъему используйте переходник

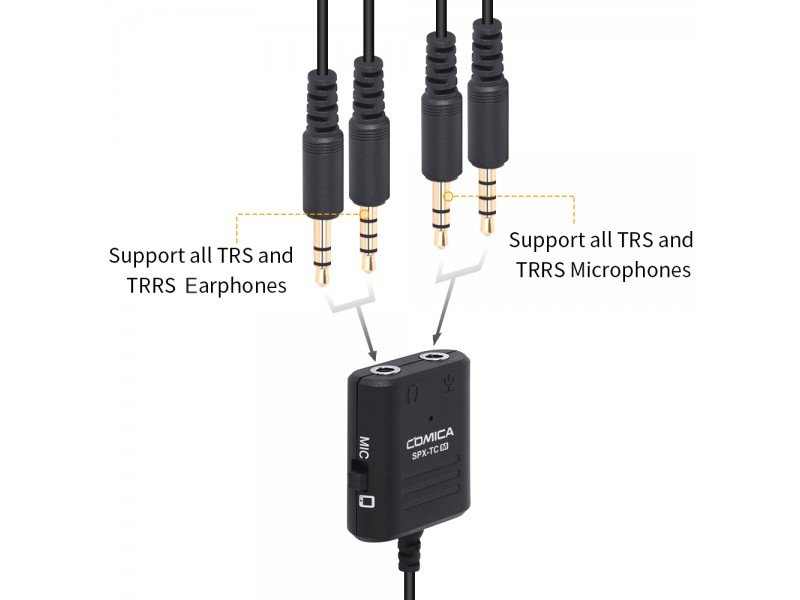

4. Для подключения TRRS гарнитуры к раздельным разъемам используйте сплиттер
5. При возникновении проблем попробуйте очистить разъемы

Соблюдение этих простых правил поможет избежать большинства проблем совместимости и обеспечит корректную работу вашей аудиотехники.

Преимущества использования TRRS разъемов

Несмотря на возможные проблемы совместимости, TRRS разъемы имеют ряд важных преимуществ:

• Компактность — один разъем вместо двух отдельных для наушников и микрофона
• Универсальность — возможность подключения различных аксессуаров
• Поддержка дополнительных функций — управление воспроизведением, регулировка громкости
• Широкая распространенность — большой выбор совместимых устройств

Благодаря этим преимуществам TRRS остается популярным стандартом для мобильных устройств и портативной аудиотехники. При правильном использовании TRRS обеспечивает удобное и функциональное подключение аксессуаров.

Будущее TRRS разъемов

Какие перспективы у TRRS разъемов? Сохранят ли они свою популярность в ближайшие годы?

С одной стороны, наблюдается тенденция к отказу от проводных разъемов в пользу беспроводных технологий. Некоторые производители смартфонов уже убрали 3.5 мм разъем из своих устройств.

Однако полный отказ от TRRS в ближайшее время маловероятен по нескольким причинам:

• Простота и надежность проводного подключения
• Отсутствие необходимости в дополнительном питании
• Широкая распространенность и совместимость
• Использование в профессиональной аудиотехнике

Вероятнее всего, TRRS разъемы продолжат использоваться параллельно с развитием беспроводных технологий, особенно в бюджетных устройствах и профессиональном оборудовании.

Альтернативы TRRS разъемам

Какие альтернативы существуют для TRRS разъемов? Рассмотрим основные варианты:

• USB-C — универсальный разъем, способный передавать аудио
• Lightning — проприетарный разъем Apple
• Bluetooth — беспроводное подключение аудиоустройств
• Wi-Fi — для передачи аудио в домашних сетях

Каждая из этих технологий имеет свои преимущества и недостатки. Например, USB-C обеспечивает высокое качество звука, но менее распространен. Bluetooth удобен, но может иметь проблемы с задержкой сигнала.

Выбор оптимального решения зависит от конкретных потребностей и используемых устройств. В обозримом будущем TRRS разъемы продолжат сосуществовать с альтернативными технологиями, обеспечивая совместимость с широким спектром оборудования.

Аренда Аксессуары для звука Rode SC7 mini Jack 3.5мм TRS — TRRS (для смартфонов)

Главный офис | Санкт-Петербург, ул. Рентгена, 5А

Город:

Санкт-Петербург

1. Каталог
   • Камеры
   • Объективы
   • Предметная съёмка
   • Свет
   • Звуковое оборудование
   • Операторское оборудование
   • Трансляционное оборудование
   • Специальное оборудование
   • Аксессуары
   • Транспорт
2. Звуковое оборудование
   • Рекордеры
   • Микрофоны
   • Рации и интеркомы
   • Колонки и усилители
   • Микшерные пульты
   • Аксессуары для звука
3. Аксессуары для звука
4. Rode SC7 mini Jack 3. 5мм TRS — TRRS (для смартфонов)

Прокат Rode SC7 mini Jack 3.5мм TRS — TRRS (для смартфонов)

• Высококачественный, экранированный соединительный шнур RODE SC7 для подключения VideoMic GO и VideoMicro микрофонов к TRRS совместимым устройствам, таким как iPhone или iPad

Начало аренды: 00:0001:0002:0003:0004:0005:0006:0007:0008:0009:0010:0011:0012:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:00

Конец аренды: 00:0001:0002:0003:0004:0005:0006:0007:0008:0009:0010:0011:0012:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:00

---

* выбрано более 60 смен, скидки обсуждаются индивидуально.

* 31.12.2021 — выходной день. В 2022 начинаем работу с 3 января!

* Заказ этого товара доступен только на срок от 4-х смен!

Тариф(цена):

50i

---

SC7 mini Jack 3.5мм TRS — TRRS (для смартфонов):

50i

Итого:

Гарантия лучшей цены!

Арендовать технику в Киноаренде не только легко и приятно, но и выгодно. Мы гарантируем самые низкие цены в городе. Нашли цену ниже в другом рентале Петербурга? Делайте скриншот страницы официального сайта, присылайте на почту [email protected] или в соц.сети, и мы снизим стоимость аренды.

ВАША ЗАЯВКА УСПЕШНО ОТПРАВЛЕНА. МЫ СВЯЖЕМСЯ С ВАМИ В ТЕЧЕНИЕ 10 МИНУТ.

Ваше обращение успешно отправлено. Мы обязательно рассмотрим его, при необходимости свяжемся с вами. Спасибо!

К сожалению что-то пошло не так. Пожалуйста, сообщите об этом на почту [email protected]. (Желательно с описанием заполненных полей формы.)

TRRS (разъем) | это… Что такое TRRS (разъем)?

Толкование

TRRS (разъем)

Разъём TRS

Разъём TRS (англ. Tip, Ring, Sleeve) — распространённый разъём для передачи аудиосигнала. Обычно имеет три контакта, но есть и модификации с двумя (TS) и четырьмя (TRRS) контактами. Существует три стандартых диаметра разъема — 1/4« (6,35 мм), 3,5 мм и 2,5 мм. Часто 1/4» TRS называют «джек» (англ. jack), а 3,5 мм TRS «

мини-джек» (англ. mini-jack).

Содержание 1 История 2 Название 3 Применение 3.1 1/4″ TRS 3.2 3,5 мм TRS 3.3 2,5 мм TRS 4 Ссылки

История

Первые разъёмы 1/4″ TRS были разработаны в 19 веке для использования в телефонных коммутаторах.

Название

TRS — аббревиатура от англ. Tip, Ring, Sleeve, что переводится как Кончик, Кольцо, Гильза; подразумевается форма контактов на штекере. Иногда модификации без центрального контакта (кольца) и с двумя центральными контактами называют TS (англ. Tip, Sleeve) и TRRS (англ. Tip, Ring, Ring, Sleeve) соответственно.^[1]

Разъём TRS часто называют «джек» (англ. jack). «

Jack» с английского переводится как «гнездо», поэтому иногда разделяют гнездо «джек» и штекер «плаг» (англ. plug). 1/4″ TRS называют «четвертьдюймовый джек», а 3,5 мм TRS «мини-джек» (англ. mini-jack).^[2]

Применение

1/4″ TRS

• Профессиональное музыкальное оборудование
  • Микшерные пульты^[1][2]
  • Подавляющее число электрогитар и гитарных усилителей
  • Педальные переключатели (англ. footswitch)
  • Электронные ударные установки

• Наушники профессионального и аудиофильского уровня
• Микрофоны любительского уровня (например, для использования с караоке)

3,5 мм TRS

Minijack

• Наушники
• Микрофоны для записи речи
• Акустические системы
• Портативная техника
  • Плееры. На
  • Мобильные телефоны

• Звуковые платы персонального компьютера

2,5 мм TRS

• Портативная техника
  • Мобильные телефоны, в том числе для подключения хэндсфри (TRRS)
• Некоторые фотоаппараты используют данный разъем для подключения вспышки (TS)

Ссылки

1. ↑ ^{1 2} http://www. pcmag.ru/library/detail.php?ID=11608
2. ↑ ^{1 2} http://www.muzoborudovanie.ru/equip/studio/comm/comm/comm2.php

Wikimedia Foundation. 2010.

Игры ⚽ Нужно сделать НИР?

• TPS
• TRLE

Полезное

Аудиоразъем TRRS — 3,5 мм (металлический) — COM-15337

Этот продукт имеет ограничения на доставку, поэтому его варианты доставки могут быть ограничены или не могут быть отправлены в следующие страны:

Избранное Любимый 7

Список желаний

В наличии COM-15337 RoHS

В наличии 231 шт. в наличии.

1,05 1,00 0,95

1+ шт. 25+ шт. 100+ шт.

• Описание
• Включает
• Документы

Разъемы TRRS — это аудиоразъемы, которые можно увидеть на некоторых телефонах, MP3-плеерах и макетных платах. TRRS расшифровывается как «Tip, Ring, Ring, Sleeve», что отражает тот факт, что, в отличие от стандартного стереоразъема, он фактически имеет три проводника и землю. Некоторые устройства используют дополнительный проводник для микрофона (например, гарнитуры громкой связи) или для передачи видеосигнала (например, в некоторых проигрывателях MP3/MP4). Если вы взламываете что-то с 4-проводным аудиоразъемом, возможность прямого подключения сделает вашу сборку чистой и простой.

Примечание: Этот штекер позволяет добавить к разъему провод произвольной длины или отремонтировать сломанный кожух на существующем кабеле, без которого вы просто не можете жить. К сожалению, поставщик не предоставил спецификацию или габаритный чертеж. См. аналогичные документы, предоставленные другими продуктами SparkFun, на вкладке «Документы».

• Штекер с соединениями под пайку
• Кожух для защиты соединений под пайку

Аудиоразъем TRRS — 3,5 мм (металл) Справка и ресурсы по продукту

• Учебники
• Необходимые навыки

Основные сведения о разъемах

18 января 2013 г.



Разъемы — основной источник путаницы для людей, только начинающих заниматься электроникой. Количество различных вариантов, терминов и названий соединителей может затруднить выбор одного или поиск нужного. Эта статья поможет вам совершить прыжок в мир соединителей.

Избранное Любимый 62

Основной навык:

Пайка

Этот навык определяет сложность пайки конкретного изделия. Это может быть пара простых паяных соединений или потребуются специальные инструменты для оплавления.

1 Пайка

Уровень навыка: Нуб — Требуется некоторая базовая пайка, но она ограничена всего несколькими контактами, базовой пайкой через отверстие и парой (если есть) поляризованных компонентов. Обычный паяльник — это все, что вам нужно.
Просмотреть все уровни навыков

---

Основной навык:

Сделай сам

Будь то сборка комплекта, взлом корпуса или создание собственных деталей; Навык «сделай сам» заключается в знании того, как использовать инструменты и методы, связанные с ними.

1 сделай сам

Уровень навыка: Нуб — Требуется базовая сборка. Возможно, вам придется предоставить свои собственные основные инструменты, такие как отвертка, молоток или ножницы. Электроинструменты или специальные детали не требуются. Инструкции будут включены и легко следовать. Может потребоваться шитье, но только с включенными выкройками.
Просмотреть все уровни навыков

---

• Комментарии 0
• Отзывы 0

Отзывов пока нет.

TRS и TRRS, да и TRRRS

Содержание

Что означают эти буквы?

Существует как минимум четыре различных типа вилок и разъемов 3,5 мм, каждый из которых имеет свое назначение и область применения.

Буква T означает Tip, а R означает Ring (как кольцо на пальце, а не как звонок по телефону).

TR, TRS и TRRS означают количество металлических колец на аудиокабеле. Это расшифровывается как Tip Ring Ring Sleeve, но «Кольцо» относится к металлическим кольцам, а не к пластиковым кольцам.

Хотя использование этих букв для образования таких терминов, как TRS , TRRS и TRRS восходит к 1/4-дюймовому штекеру телефона, который использовался телефонными операторами в коммутаторах до того, как многие из нас родились, эта статья в основном фокусируется на их использовании с новыми штекерами 3,5 мм.

Путаница

С годами широкая публика стала называть и самца, и самку этого вида «аудио-джеком», хотя технически это неверно.

Для простоты мы будем использовать термин штекер для мужского пола и гнездо для женского, когда нам нужно быть конкретным, и мы будем притворяться, что гнездо не имеет пола.

Наиболее распространенная путаница возникает при неправильном подсчете количества проводников на штекере наушников вместо подсчета металлических секций (проводников). Обычно пользователи ошибочно считают участки темного цвета (изоляторы). См. схему ниже:

ТС

Вилка TS или Tip Sleeve имеет два проводника и может иметь сечение не менее 1/4″ и 3,5 мм и может использоваться с монофоническими несимметричными соединениями, на уровне микрофона, линейного уровня или уровня динамика.

ТРС

Вилка TRS или Tip Ring Sleeve имеет три проводника и может иметь размеры 1/4 дюйма и 3,5 мм и может использоваться с моносимметричными соединениями, хотя гораздо чаще используется для несимметричного стереозвука, на уровне микрофона, линейного уровня или динамика. уровень.

ТРРС

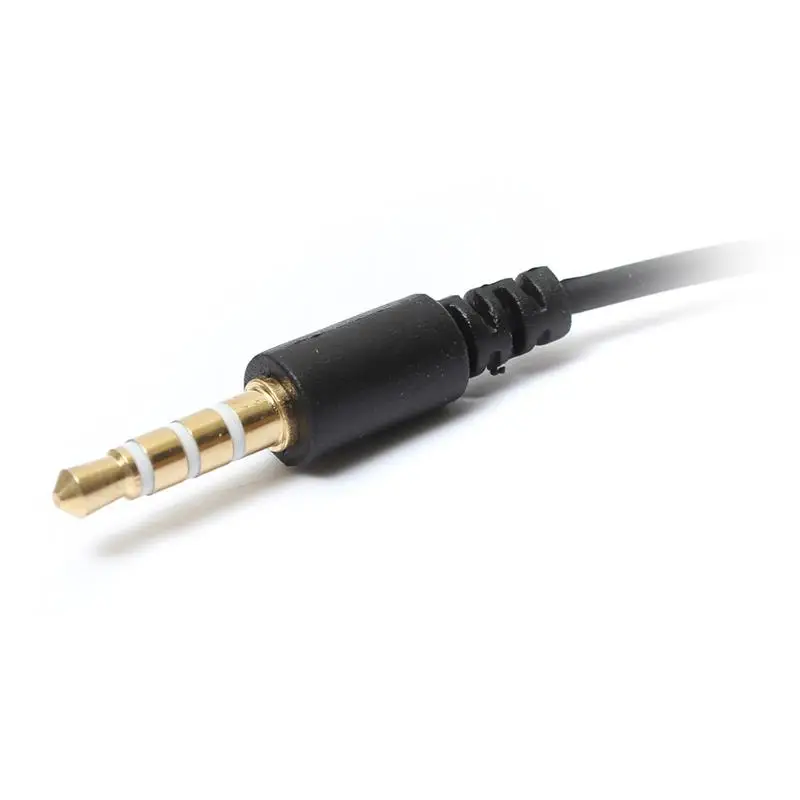

Штекер TRRS или Tip Ring Ring Sleeve имеет четыре проводника и очень популярен с диаметром 3,5 мм и может использоваться со стереофоническим несбалансированным звуком или со стереофоническим несбалансированным звуком плюс проводник монофонического микрофона. Именно здесь возникает большая часть путаницы, поскольку они являются популярным штекером, входящим в комплект поставки телефонов и мобильных устройств.

Удобство использования

Вообще говоря, совершенно нормально подключить стереонаушники TRS — без микрофона — к смартфону или планшету, оснащенному разъемом TRRS. TRS идеально подходит к соответствующим разъемам во внешней части гнезда. Во многих смартфонах обнаружение TRS автоматически отключает внутренний динамик, при этом микрофон телефона остается активным, поэтому вы можете разговаривать по телефону, слушая стереогарнитуру и продолжая говорить в телефон.

ЭТО НЕ РАБОТАЕТ НА ПК — на ПК используется разъем TRS и отдельный разъем для микрофона. Все эти порты имеют одинаковый размер 3,5 мм, но ПРИНИМАЮТ ТОЛЬКО разъем TRS.

Кабели TRS поддерживают стереозвук. (Если вы попадаете на территорию аудиофилов, вы действительно можете получить кабели TRS, которые имеют ширину кабеля TR, я не знаю, почему.) В аудио кабели TRRS используют четвертое кольцо для сигнала микрофона. Самое приятное в этом стандарте то, что все кабели взаимозаменяемы. Если вы подключите кабель TRRS к порту TRS, четвертое соединение просто не будет использоваться.

Устранение неполадок

Мы регулярно получаем сообщения от клиентов, у которых возникают проблемы с микрофонным входом. Наиболее распространенной причиной этого является неправильный кабель, такой как TRRS (тот, что с микрофоном). Они работают только с сокетами TRRS, а ПК имеют ТОЛЬКО сокеты TRS.

Когда проблемы со звуком не связаны с наличием микрофона, первым признаком того, что что-то не так, будет потеря одного стереоканала или сильный шум. Как правило, это верный признак того, что штифты находятся не в том месте.

Заключение

К сожалению, универсального одноразового продукта, который может работать со всеми устройствами, не существует, и почти невозможно заглянуть внутрь розетки, чтобы узнать, куда идут провода. В некоторых случаях адаптер, подобный приведенным выше, избавит вас от проблем. В других случаях вам нужно будет купить новый аксессуар, который соответствует потребностям и распиновке вашего оборудования.
