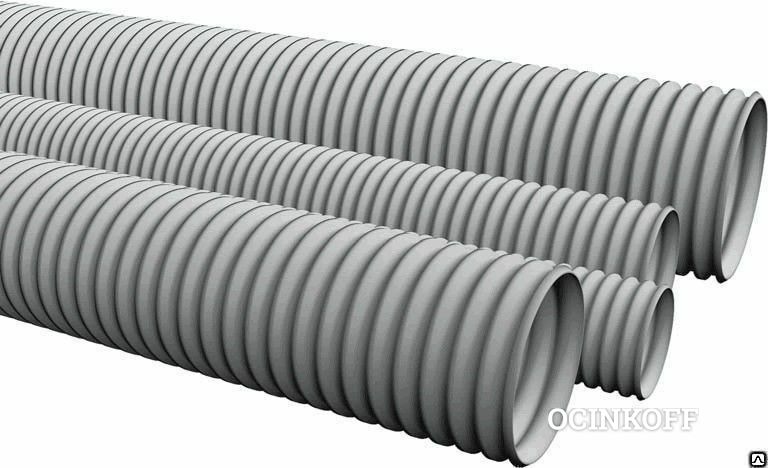

Труба гофрированная из ПВХ (поливинилхлорида)

Испытания проводятся по ГОСТ Р МЭК 61386. 1-2014 (п. 10.2)

Для всех труб, кроме типа «Строительная».

Технические условияТУ 22.21.29-001-52715257-2017
ТУ 22.21.29-010-52715257-2018 (тип «Строительная»)
Типы по степени сопротивления сжатию*не менее 200 Н - Тип «Строительная»
не менее 350 Н - Тип «Легкая»
не менее 750 Н - Тип «Тяжелая»
не менее 1100 Н - Тип «Сверхтяжелая»
Ассортимент диаметров (мм)16, 20, 25, 32, 40, 50, 63
ЦветRAL 7035 (серый)
RAL 9005 (чёрный)
RAL 8001 (под цвет дерева «Бук»)
RAL 1001 (под цвет дерева «Сосна»)
Степень защиты от воздействия окружающей среды по ГОСТ 14254-2015IP66 - Тип «Легкая», «Тяжелая», «Сверхтяжелая»
IP55 - Тип «Строительная»
Степень защиты от вредных механических воздействий по ГОСТ IEC 62262-2015IК05 - Тип «Легкая»
IК06 - Тип «Тяжелая», «Сверхтяжелая»
Энергия удара по ГОСТ IEC 62262-2015до 0,7 Дж - Тип «Легкая»
до 1 Дж - Тип «Тяжелая», «Сверхтяжелая»
Прочность при растяжении до разрыва, не менееØ 16 — 100 Н
Ø 20 — 100 Н
Ø 25 — 300 Н
Ø 32 — 300 Н
Ø 40 — 500 Н
Ø 50 — 800 Н
Ø 63 — 800 Н
Климатическое исполнениеУХЛ2 по ГОСТ 15150-69
Температура монтажа-5 ˚С до +60 ˚С
Температура эксплуатации-40 ˚С до +60 ˚С
Электрическая прочность изоляции по ГОСТ Р МЭК 61386. 22 (п.11), ГОСТ Р МЭК 61386.1 (п.11.3)**не менее 2000 В (50 Гц, в течение 15 мин.)
Сопротивление изоляции по ГОСТ Р МЭК 61386.22 (п.11), ГОСТ Р МЭК 61386.1 (п.11.3)**не менее 100 МОм (500 В, в течение 1 мин.)
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0**«0»
МатериалКомпозиция ПВХ (поливинилхлорид)
Протяжка (зонд)Стальная проволока
Радиус изгиба под углом 360˚3 диаметра трубы
УпаковкаБухты в стретч-плёнке по 10, 15, 25, 50, 100 метров
Гарантийный срок эксплуатации2 года с даты продажи, при сохранении этикетки
Гарантийный срок эксплуатации для продукции на экспорт 24 месяца со дня его ввода в эксплуатацию, но не более 36 месяцев с момента их проследования через Государственную границу России
Срок храненияВ упаковке предприятия-изготовителя 2 года с даты производства

Гофрированная труба для электропроводки(Гофра).Виды, применения

Гофрированная труба является защитой электропроводов от факторов повреждений. Она не дает распространиться огню при возгорании проводов. Гофра обеспечивает вспомогательную изоляцию кабеля. Это защищает человека от удара током при неисправной изоляции кабеля.

Гофрированная труба это труба с поперечным сечением переменного значения. Участки небольшой длины малым диаметром с тонкими стенками чередуются участками с большим диаметром и толстыми стенками. Участки с толстыми стенками придают жесткость в направлении поперечного усилия. Тонкие участки дают гибкость и растяжимость.

Гофрированная труба производится пластмассовой, хотя бывают и металлические варианты трубы. Она используется в вентиляции, воздуховодах, вытяжках, сантехнике, кондиционерах. Для установочных работ по прокладке кабелей применяется электротехническая гофра из ПВХ.

Материал гофры

  • Полиамид – надежно защищает от влаги.
  • Полиэтилен повышенного давления – для 2-слойной гофры.
  • Поливинилхлорид – негорючее вещество.
  • Полипропилен – для монолитного строительства.
  • Полиэтилен пониженного давления – высокая гибкость.

Существуют и металлические гофры. Она устойчива к низким температурам, прочнее на излом. Негативными сторонами являются склонность к окислению, к проникновению влаги, токопроводимость. Трубы из нержавейки для кабелей редко применяются из-за высокой цены.

Виды гофры

Шланг из гофры выполнен из пустой трубки оригинальной формы сечения, защищающей провода от влаги и переломов. В продаже товар появился недавно.

Гофрированная труба выглядит в виде чередования колец разной толщины и диаметра. В продольном разрезе трубка похожа на гребенку. Такая конструкция придает ей жесткость в поперечном направлении. Внешние кольца имеют плотную структуру. Гибкость обеспечивают тонкие внутренние кольца.

Гофры различаются по особенностям конструкции:
  • 1-слойные, стенка внутри является основой.

  • 2-слойные, гофра и гибкая трубка.

Двухслойная гофрированная труба производится для нескольких проводов или для одного. В варианте для нескольких проводов внутренняя трубка разделена на ячейки.

По исполнению гофра делится на классы:
  • Легкие, тонкостенные, гибкие. Для установки кабелей под обшивкой.
  • Усиленные – толстостенные, тяжелые, прочные. Для уличной проводки, под землей, в бетоне.
Гофрированная труба электротехническая

Разрез электротехнической гофры показывает нам прямоугольный профиль. Она сделана из поливинилхлорида – жесткого материала. Электрогофра слаборастяжимая, но с повышенной гибкостью, особенно тонкоразмерная.

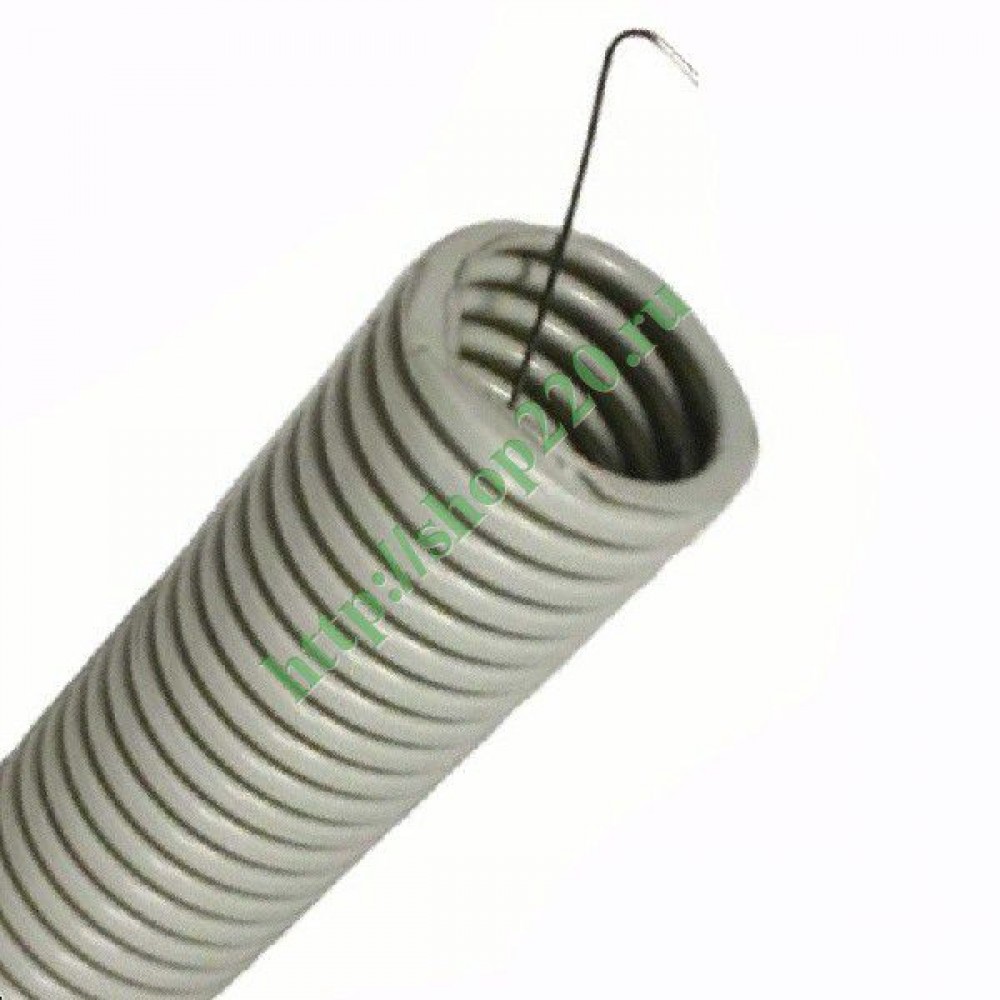

Особенностью гофры для электропроводки является наличие стальной проволоки внутри трубки по всей длине. Проволока нужна для удобства протягивания проводов и жгутов в трубку.

Цветовая гамма электротехнической гофры очень широка. Зарубежные производители выпускают ее в самых различных цветах.

При выборе в магазине гофры для проводов необходимо знать, что размер диаметра указывается наружный. Он различается с внутренним диаметром, можно легко перепутать типоразмер трубки. Предварительно лучше сделать расчет, чтобы не обмануться. Рассчитать нужный диаметр гофры легко. В куске трубки располагают провода так, чтобы внутренний объем был наполовину свободен, такой диаметр и нужен. Наиболее распространены диаметры 16-50 мм, но есть и другие. Длина гофры в бухте зависит от диаметра трубки. Чем больше диаметр, тем меньше длина бухты.

Свойства гофры
Независимо от конструкции, модификации и материала гофры она должна обладать свойствами:
  • Защита от влаги и воды.
  • Стойкость на деформацию и разрыв.
  • Материал из диэлектрика.
  • Малый вес.
  • Легко вскрывается для замены проводов.
  • Химическая стойкость.
  • Защищает от перепадов температур.
  • Простой монтаж.
  • Экологическая безопасность.
  • Защита от внешней среды.
  • Защищенность от повреждений.
  • Долговечность, более 50 лет.
  • Негорючесть.
  • Стойкость к коррозии и гниению.

Цвет гофры различается. Основные цвета: серый, черный и красный. Для внутренней установки кабелей изоляцию делают с помощью электрогофры. Стоимость ее доступна.

Проведение монтажа

Гофрированная труба для электропроводки получила большое применение при установке электрической сети снаружи и внутри помещений. Существует два варианта протяжки проводов: закрытым и открытым способом. Закрытый способ – прокладка под землей, в бетоне, за гипсокартонном, под навесным потолком.

Во время открытого метода гофрированная труба прикрепляется к основанию на специальные хомуты. Гофроматериал легко изгибается, что дает возможность уменьшить число крепежных элементов для соединения. При закрытом методе труба крепится раствором цемента или бетона.

Монтаж можно легко и просто выполнить любому новичку. Нужна лишь осторожность и сноровка для протяжки проводов внутри трубки.

Протяжка кабеля в гофре – недолгая операция. После установки трубы начинают сборку электрической сети. Если работа ведется на полу, то провода протягивают только после полного затвердевания раствора, крепящего гофру.

Протяжка провода в гофре

В трубе выполнено простое приспособление в виде стальной тонкой проволоки. Конец кабеля закрепляют с проволокой и аккуратно плавно протягивают через трубу весь кабель.

При случайном обрыве крепления трубу разрезают и соединяют провод с протяжкой. Процедуру повторяют. При работах на полу необходимо точно рассчитать необходимый диаметр гофры для свободного прохождения проводов. Это не даст проводам застрять в трубе. При необходимости установки нескольких жил проводов в трубку, они протягиваются вместе.

Гофрированная труба универсальна по своему назначению. Ее можно использовать где угодно.

В бытовых условиях она помогает защитить от неприятностей: пожара, замыкания сети питания, удара током из-за обрыва. Особенно важны такие свойства гофры для частного сектора с деревянными домами. Подобранные нужные цвета гофры украсят внешний вид здания, и создаст защиту сети.

Материал электротехнической гофры (поливинилхлорид) не горит и не выделяет дым. Поэтому устанавливать проводку можно даже на деревянных поверхностях. Гофру применяют для монтажа кабелей под обшивкой в деревянных зданиях. Но по правилам рекомендуется для такого монтажа применять жесткие гладкие трубы.

Установка проводов в гофре выполняется с определения нужной длины куска трубы. Необходимый кусок гофры отрезается ножом. Протяжка из проволоки откусывается кусачками. Важным является удержать и не упустить конец проволоки, чтобы он не ушел внутрь гофры из-за того, что проволока имеет предварительную натяжку. Если она уйдет внутрь трубы, то ее будет трудно достать, так как она упрется концом в складку гофры, опять придется разрезать трубу. Перед откусыванием проволоки ее нужно удерживать руками, затем немного подтянуть наружу и загнуть.

Перед протяжкой жгут проводов подлежит подготовке. Для этого его скрепляют изолентой через некоторые промежутки по длине. Изоляционную ленту нужно применять из ПВХ, так как она гладкая, и не мешает внутри гофры. Конец жгута надежно скрепляется с проволокой. Это делают разными методами. Некоторые обматывают проволокой жгут, стягивают и обжимают его плоскогубцами. Можно проколоть проволокой наружную изоляцию проводов жгута для лучшего соединения. Во всех случаях этот крепеж обматывается изоляционной лентой для того, чтобы провода не мешали и не упирались в гофру.

Чем длиннее получится скрепленное место проводов с проволокой, тем соединение будет надежнее, лучше на этом не экономить. После того, как жгут подготовлен с протяжкой, нужно приступать к ответственному моменту: протягиванию проводов в гофру. Такую процедуру лучше проводить вдвоем. Один держит крепко проволоку, другой тянет гофру на жгут сверху. Можно сделать монтаж и одному, при условии надежной фиксации проволоки. Можно закрепить ее к надежному предмету на стройке. Необходимо, чтобы было свободное пространство для растяжения трубы из гофры. Нужно медленно плавно тянуть гофру с большой силой.

Если провода и проволока были соединены ненадежно, или по пути протяжки был крутой угол загиба, то протяжка может отцепиться от проводов и вылезти из трубы. Тогда придется разрезать гофру и делать из нее составную трубу, закрепляя ее изолентой. Чтобы этого избежать, нужно проводить эту работу аккуратно и осторожно на всей длине гофры.

После затяжки жгута в гофротрубу, она закрепляется на потолке или стене. Для этого применяют специальную монтажную полосу из алюминия или клипсы из пластмассы. Клипсы выбирают по размеру диаметра гофротрубы, они поступают в продажу поштучно. Места крепления гофротрубы размещают на конструкции через одинаковые расстояния, чтобы не было провисания гофры, так как она под своим весом и весом внутренних протянутых проводов стала тяжелее.

При подключении проводки к выключателям и розеткам, при подводе проводов в гофре в распредкоробку конец гофротрубы нужно заводить внутрь выключателя или розетки, чтобы не было видно незащищенного участка провода. Для этого на современных корпусах выключателей и розеток имеются устройства уплотнения с резиновым отверстием, которые вырезаются под диаметр гофротрубы. На наружной проводке это особенно заметно.

Внешний дизайн проводов в гофре для электропроводки считается не особенно привлекательным. Но если иметь достаточный опыт и сноровку, то установку проводов можно сделать аккуратно, с неплохим видом. На загородных домах или садовых домиках такой монтаж электропроводов является практичным вариантом, который экономит средства.

Похожие темы:

Обзор видов электротехнических защитных труб

График работы вначале мая 2021 г.: 1 - 3 мая – выходные, 4 - 7 мая - работаем, 8 - 10 мая – выходные


Гофрированные ПНД/ПВД трубы в зависимости от назначения могут быть красного и синего цветов:

Синие — для систем связи и телекоммуникаций Красные — для электрических кабелей

Кроме того, бывают и чёрные, предназначенные для кабельных линий общего назначения.

Электротехнические трубы устанавливаются для защиты электропроводки от повреждения в результате внешних воздействий. Эта система труб также служит в качестве маршрутизатора проводов, поскольку она обеспечивает определенную форму и направление проводов.

Схематический профиль ПНД/ПВД гофрированной трубы



Чтобы обеспечить механическую защиту внутренней проводки, для производства электротехнических труб используют различные материалы. В зависимости от условий, в которых используется электротехническая труба, ее верхний слой может быть изготовлен из волокна, металла или пластика. Разная степень гибкости и прочности этих материалов соответствует различным требованиям проводки. Например, жесткая металлическая или пластиковая труба идеально подходит для максимальной защиты, но эти негибкие трубы под кабель могут вызвать затруднение при установке в определенных местах. Гибкая электротехническая труба, с другой стороны, используется в тех местах, где жесткими трубами трудно маневрировать.

Рассмотрим подробнее основные виды труб, их преимущества и недостатки, а также особенности их использования.

Пластиковая армированная электротехническая труба

Эта защитная пластиковая труба чаще всего используется для создания внешних кабельных линий, для подводки кабелей к подвижным механизмам и машинам. Также она хорошо подходит для защиты кабелей в условиях вибрации. Армированная пластиковая труба не горит, отлично гнется и имеет хорошие диэлектрические свойства, обеспечивает высокую степень защиты.



Пластиковая гофрированная электротехническая труба

Пластиковая гофрированная труба является еще одним видом электротехнических труб для кабеля. Неметаллические трубы изготовлены из тонкостенного гофрированного материала - ПВХ, ПНД или ПВД, они влагостойкие и огнестойкие. Такая труба может быть согнута вручную и легко установлена благодаря ее гибким стенкам. Тем не менее, фитинги, которые используются для соединения гофрированных пластиковых труб, являются жесткими и не гнутся.

Преимущества пластиковых гофрированных труб:

Кроме того, пластик является самым легким материалом для производства труб и обычно стоит меньше других материалов. Трубы из пластика могут различаться по толщине, в зависимости от использования и места установки. Труба из пластика противостоит влаге и коррозии, имеет более высокий коэффициент теплового расширения, позволяющий трубе расширяться и сжиматься.

Двустенная пластиковая гофрированная труба

Двустенные пластиковые трубы – это оптимальный вариант практически для всех видов коммуникаций, даже для кабелей из оптоволокна. Двустенные гибкие пластиковые трубы чаще всего используются при прокладке кабелей в бетонных стенах, потолках, фальшь полах, телевизионных и телефонных проводов и для внешней установки в складских и производственных помещениях.

Двухслойная конструкция из ПВД и ПНД обеспечивает максимальную прочность и удобство в использовании. Преимущества таких труб – гладкий внутренний слой, который позволяет без проблем укладывать кабеля в трубу, дополнительная защита кабеля от повреждений механического характера, защита от удара током при поврежденной изоляции кабеля и невозможность распространения горения при коротких замыканиях. Высокая экологичность, легкость и долговечность сделали эти трубы одними из самых популярных среди профессионалов. Вы можете заказать двустенные пластиковые трубы высокого качества у нас в магазине.

Жесткая металлическая электротехническая труба

Жесткий трубопровод из металлических труб обычно устанавливают в помещениях, где высока степень риска возгорания или взрывов. Такие трубы обеспечивают максимальную защиту проводки, но крайне неудобны для прокладки. Толщина металлической жесткой трубы защищает электропроводку от ударов и негативного воздействия окружающей среды. Электротехнические металлические трубы могут быть изготовлены из алюминия или стали. Жесткая металлическая труба может также рассматриваться как защита проводки от коррозии. Жесткая стальная труба имеет максимальный вес, по сравнению с остальными видами труб и имеет самые толстые стенки. Алюминиевые электротехнические трубы используются для предотвращения коррозии и являются предпочтительными для установки в местах, где есть большое количество воды. Алюминиевые трубы не заливают бетоном, так как металл вступает в реакцию со щелочами в растворе и портится. Однако, алюминиевые трубы могут быть покрыты дополнительными защитными веществами для предотвращения реакции с бетоном при использовании в бетонных плитах или стенах.

Гибкая металлическая электротехническая труба

Гибкая металлическая труба представляет собой гнущуюся полую трубку, в которую прячутся электрические провода. Этот вид труб настоятельно рекомендуется к применению в засушливых районах. Гибкая металлическая труба не выдерживает постоянного изгиба, поэтому такие трубы не используются в бетонных конструкциях.

Пластиковая жесткая электротехническая труба

Жесткая и гладкая труба из пластика довольно часто используется для электропроводки. Чаще всего такие трубы используют при проводке кабелей по стенам зданий и потолкам из мало-горючих материалов и в скрытых в бетоне электропроводках.

  • - прочность - наиболее широко используемым материалом для производства ПВХ трубявляется пластик высокой плотности
  • - пластичность – жесткая полиэтиленовая или поливинилхлоридная труба практически не подвержена природной коррозии.
  • - высокая стойкость к воздействию температуры. Пластиковые трубы отлично себя ведут как при высокой, так и при низкой температуре. Также они не портятся при частых перепадах температуры.
  • - высокая стойкость к постоянным изгибам. Гибкие пластиковые трубы могут часто сгибаться и разгибаться без нарушения прочности. Поэтому их целесообразно использовать там, где есть частые колебания и сдвиги.
  • - возможность установки при любой температуре окружающей среды.

Цены на гофрированные двустенные трубы

Синие — для систем связи и телекоммуникаций Красные — для электрических кабелей



Приобрести гибкие защитные пластиковые двустенные гофрированные электротехнические трубы ПНД ПВД для электропроводки и прокладки кабелей Вы можете сделав заказ в нашем интернет-магазине или позвонив по телефонам указанным в контактах.

Смотрите также по этой теме

ГОСТ 50827-95: трубы электротехнические гофрированные поливинилхлоридные

В строительстве для защиты кабеля от механических повреждений применяют электротехнические гофрированные трубы из ПВХ согласно ГОСТ 50827-95. Технические и эксплуатационные характеристики, преимущества применения.
С 2014 года в РФ действует новый документ - ГОСТ 32126.1-2013

Статьи по теме:

с 2014 года ГОСТ 50827-95 не действует в РФ. Новый документ - ГОСТ 32126.1-2013

Для защиты кабеля от повреждений в строительстве применяют гофрированные электротехнические трубы из ПВХ. Они служат надёжной изоляцией и отвечают строгим требованиям пожаробезопасности. В случае возникновения короткого замыкания такие изделия не поддерживают распространение пламени и не выделяют токсичные соединения. Используются для открытой и закрытой прокладки силовых электрических, телефонных и информационных изолированных проводов.

Общие характеристики электротехнических труб

Трубы электротехнические гофрированные поливинилхлоридные ГОСТ 50827-95 выпускаются на основе негорючего полимерного композита. Имеют переменное поперечное сечение: тонкостенные участки меньшего диаметра чередуются с толстостенными участками большего диаметра. Последние придают трубе поперечную жёсткость и ударопрочность, а участки с тонкими стенками обеспечивают гибкость и позволяют укладывать изделие под любым углом.

Функционально схожи с кабельными каналами и коробами при монтаже электро- и информационных сетей. Эластичность материала позволяет применять гофрированные трубы при прокладке изолированного слабогорючего или негорючего кабеля в помещениях сложной геометрии. Допустимое напряжение сети, монтируемой с помощью гофротрубы, не должно превышать 1000 В.

Гофротрубы из ПВХ, за исключением усиленных модификаций, подвержены воздействию УФ. Не рекомендуется прокладывать их снаружи помещения в условиях прямого солнечного воздействия.

Влад Житин, эксперт

Типы гофротруб

В зависимости от требуемых условий монтажа варьируется степень максимально допустимой нагрузки на данный вид изделия, различают:

  • лёгкие, серия FL. Предельная нагрузка 350 H на 5 см. Применяются для открытой прокладки по полу, потолку, стенам внутри зданий любого типа. Оптимальны для фальш-потолков;
  • тяжёлые, серия FH. Предельно допустимая нагрузка 750 H на 5 см. Используются для укладки и защиты под слоем бетона в монолитном строительстве;
  • сверхтяжёлые. Допускают нагрузку 1250 H. Применяются для подземной прокладки и в местах с высокими требованиями безопасности к проводке: детских учреждениях, больницах, кинотеатрах.

Каждая серия может выполняться с протяжкой внутри трубчатого канала или без неё. Протяжкой – металлической проволокой диаметром 0.9 мм, оснащают трубы для ускорения процесса сборки.

Достаточно соединить конец проволоки с окончанием кабеля и вытянуть его с обратной стороны. Такое решение позволяет сократить сроки монтажа в три раза.

Применение гофрированных электротехнических труб

Лёгкая серия труб ГОСТ 50827-95 обладает небольшим весом и создаёт минимальную нагрузку на опору. Применяется для организации проводки в подвесных потолках, в пустотах фальш-конструкций.

Тяжёлая и сверхтяжёлая серии за счёт более толстых стенок обладают большим весом и выдерживают большие механические нагрузки. Применяются для подземных работ и в монолитном строительстве для скрытой прокладки, заливаемой раствором бетона.

Сети, организованные с помощью труб ГОСТ 50827-95, рассчитаны на большой эксплуатационный срок. Электротехнические гофры используются в жилых, офисных и промышленных помещениях, позволяют проложить кабель в здании любой геометрии.

Технические характеристики изделий согласно ГОСТ 50827-95 (МЭК 670-89)

Электротехнические гофротрубы, как и любой другой материал, обладают определенными характеристиками. Технические характеристики данного вида профиля прописаны в таблице 1.

Таблица 1 Технические характеристики электротехнических гофротруб согласно ГОСТ 50827-95 (МЭК 670-89)
Материал Самозатухающий полимерный композит
Цвет RAL 7035, серый
Степень защиты IP 55 ГОСТ 14254 (МЭК 529-89)
Температура монтажа от -5°C до +60°С
Эксплуатационный интервал от -25°С до +60°С
Механическая прочность трубы лёгкой серии 350 H на 5 см при +20°С
Механическая прочность трубы тяжелой серии 720 H на 5 см при +20°С
Диэлектрическая прочность 2000 B
Сопротивление изоляции 100 МОм
Огнестойкость до +650°С

Преимущества гофротруб из ПВХ

Гофрированные трубы из поливинилхлорида обладают рядом положительных качеств:

  • не являясь проводниками электрического тока, исключают вероятность поражения при повреждении собственной изоляции кабеля.
  • Устойчивость к коррозии и воздействию влаги.
  • Негорючесть, не требуют заземления.
  • Химическая инертность.
  • Водонепроницаемость.
  • Защищают кабель от повреждений различного характера.
  • Широкий диапазон рабочих температур.
  • Срок службы с сохранением эксплуатационных качеств не менее 50 лет.
  • Применяются при реконструкции старых здании и возведении новых.
  • Экологически безопасный материал.
  • Неполадки в проводке, расположенной в полости гофры, можно быстро устранить.

Изделия ГОСТ 50827-95 поставляются в удобных для транспортировки бухтах по 100, 50, 25 и 15 метров. В течение длительного времени не изменяют свои рабочие свойства при хранении в пыльных, влажных помещениях.

Диаметр гофрированных труб из поливинилхлорида

Гофра состоит из колец разного диаметра. Как правило, разница между ними находится в интервале от 5 до 12 мм. Отличие в диаметрах необходимо принять во внимание при выборе гофротрубы.

В таблице 2 прописаны внешний и внутренний диаметры гофротруб из поливинилхлорида.
Таблица 2 Размеры электротехнических гофрированных труб
Внешний диаметр, мм Внутренний диаметр, мм Длина в бухте, м
16 10.7 100 или 50
20 14,1 100 или 50
25 18,3 50 или 25
32 24,3 50 или 25
40 32,5 15
50 39,6 15
63 50,6 15

Для определения нужного диаметра профиля, требуется знать точное количество и диаметр проводов, которые будут в ней размещаться. Пустое пространство должно составлять примерно половину внутреннего объёма, иначе протяжка кабелей будет затруднена или невозможна.

Необходимый диаметр электротехнических гофротруб из ПВХ определяют исходя из следующих требований:

  • 16 мм используют для подводки к приборам освещения, для прокладки сигнализационных и телефонных сетей.
  • 20 мм – к выключателям и розеткам.
  • 20–25 мм – для организации коаксиальной сети.
  • 25 мм – соединение распределительных коробок между собой и с центральным распределительным щитом. Рекомендуется резервная магистраль.
  • 32 мм – соединение между электрощитами. Дополнительно закладывают резервную магистраль.
  • 40, 50, 60 мм – для соединения между этажами.

Монтаж электротехнических гофротруб

Благодаря гибкости электротехническую гофру из ПВХ можно прокладывать, выполняя практически любые повороты и изгибы, с применением минимального количества дополнительных крепёжных элементов.

В местах соединения прямых участков материала используют специальные муфты. Трубы крепят к различным поверхностям с помощью клипс или скоб, рассчитанных на разный диаметр гофры. Для изделия диаметром 16 мм крепёж размещают на расстоянии 35–40 см, труба, диаметр которой больше 32 мм, требует более частого крепления, не менее чем в 25 см друг от друга. Разветвление магистрали происходит в монтажных коробках.

Перед началом работ отмечают расположение окончаний труб возле электрощитов. Затем намечают маршрут проводки, места установки распределительных коробок, точки крепления.

Для проведения монтажа таких изделий не требуется специальных навыков. Достаточно соблюдать следующие правила:

  • Электротехническую трубу продувают сжатым воздухом.
  • Отрезают точно отмерянную длину. Протяжку, если она есть, перекусывают и фиксируют так, чтобы она не ушла в полость трубы.
  • Прикрепляют кабель к выступающему окончанию металлической проволоки и вытягивают его с противоположного конца гофры. Если кабелей несколько, они фиксируются и затем протягиваются вместе.
  • Чтобы не допустить скопления конденсата, рекомендуют укладывать гофротрубы с небольшим уклоном.

Монтажные работы выполняют в интервале от -5°С до 60°С. Применение гофрированных труб из ПВХ для организации электротехнических сетей значительно ускоряет их монтаж, облегчает обслуживание и ремонт.

Общие требования к укладке

  • Не рекомендуется прокладывать сети разного назначения в полости одной трубы.
  • При монтаже гофры в стену, её сначала фиксируют, затем заливают раствором, после окончательного формирования поверхности выполняют протяжку кабеля.
  • Удлинить отрезок трубы можно с помощью транзитной коробки, устанавливаемой по центру кабельного канала.
  • Углы при прокладке не должны быть слишком острыми и следовать друг за другом во избежание образования заломов.
  • Рабочая длина трубы не должна превышать 25 метров.
  • Для прокладки на открытом воздухе используется модификация гофротрубы чёрного цвета, устойчивая к воздействию УФ.

Современные технологии строительства всё чаще требуют использования электротехнических гофротруб из ПВХ для защиты кабеля.

Обладаете ли вы опытом применения подобных изделий? Поделитесь своими впечатлениями в комментариях.

рекомендации по выбору и применению / Статьи и обзоры / Элек.ру

При монтаже электропроводки в жилищном и гражданском строительстве часто возникает вопрос: как защитить кабель от повреждений и внешнего воздействия, обеспечив при этом доступ к нему в случае аварийных ситуаций. Помогут в этом гофрированные трубы из пластика, способные выдерживать требуемые механические нагрузки. По своему составу и особенностям конструкции, гофротрубы делятся на несколько разновидностей, рассчитанных на различные условия эксплуатации.

Классификация по условиям эксплуатации

Гофротруба ПВХ IEK®

Гофротрубы производятся из разных материалов: ПВХ (поливинилхлорид) и ПНД (полиэтилен низкого давления). В отличие от гладких труб, гофрированные обладают гибкостью — прокладка кабеля с их помощью осуществляется с минимальными трудозатратами и практически не требует дополнительных аксессуаров.

Гофротрубы ПВХ используются для прокладки силовых и слаботочных линий внутри зданий и сооружений. Рекомендуются для открытого монтажа кабеля по потолку. Большим преимуществом гофротруб из ПВХ является их пожаробезопасность (соответствует ГОСТ Р 53313-2009).

Они изготавливаются из самозатухающего пластика, не поддерживающего горение, что исключает возникновение пожара при коротком замыкании.

Гофрированные трубы из ПВХ обладают достаточно высокой прочностью на сжатие, но при этом низкой ударной прочностью. Поэтому их не рекомендуется использовать в таких условиях, где возможно возникновение ударных нагрузок, например, при монтаже гофротрубы ПВХ по полу есть риск, что на нее могут наступить или уронить груз. При нарушении целостности трубы придется перекладывать всю трассу, что очень трудоёмко и дорого.

Гофротруба ПНД IEK®

В отличие от гофротруб ПВХ, гофрированные трубы ПНД являются горючими и в соответствии с ПУЭ применяются для прокладки кабеля внутри несгораемых конструкций: в штробах стен, стяжках пола, для заливки в монолит или под землей. Гофротрубы из ПНД обладают высокой эластичностью и ударной прочностью по сравнению с ПВХ, не боятся механического воздействия в условиях строительной площадки. Гибкость гофрированных труб ПНД позволяет осуществлять изгибы до минимального радиуса, выполнять переход от пола к стенам без дополнительных аксессуаров.

Общие требования к трубным системам для прокладки кабеля определяет ГОСТ Р МЭК 61386.1-2014. Для их надёжной и безопасной эксплуатации особое значение имеют механическая прочность труб и их устойчивость к влиянию агрессивных факторов внешней среды. В таблице приведены технические характеристики гофрированных труб различных типов.

Характеристики

Труба гофрированная (ПВХ)

Труба гофрированная (ПНД)

Двустенная гофрированная труба (ПНД)

Материал

Самозатухающая композиция (ПВХ)

Полиэтилен низкого давления (ПНД)

Полиэтилен низкого давления (ПНД)

Степень пылевлагозащиты

IP40, при условии применения специальных аксессуаров — IP55

Диапазон температур эксплуатации

От −15 до +60 °С

От −40 до +90 °С

От −40 до +90 °С

Прочность на сжатие

Свыше 350 Н на 5 см при 20 °С — стандартный тип

Свыше 125 Н на 5 см при 20 °С — лёгкий тип

Свыше 450 Н на 20 см при 20 °С

Свыше 350 Н на 5 см при 20 °С — стандартный тип

Свыше 750 Н на 5 см при 20 °С — тяжёлый тип

Свыше 750 Н на 5 см при 20 °С — тяжелый тип

Электрическое сопротивление

Не менее 100 МОм (500 В, в течение 1 мин)

О чём говорит цвет гофрированной трубы

По цвету гофрированной трубы из ПНД можно понять ее предназначение. Как правило, черные трубы используются для прокладки силовых линий, а оранжевые — для выделения слаботочных коммуникаций. При этом чёрный ПНД содержит специальный пигмент, обеспечивающий защиту от УФ-излучения.

Гофрированные трубы из ПВХ окрашивают в серый цвет. Они не поддерживают горение, но менее устойчивы к УФ-излучению, поэтому применяются внутри зданий.

В последнее время некоторые производители начали менять цветовую маркировку, например, трубы ПНД выпускать серыми, а ПВХ — черными, гофротрубы делают красными, синими, под цвет дерева... Чтобы не запутаться в разнообразии такой продукции, следует обращать внимание на информацию на этикетке.

Устойчивость к агрессивным воздействиям внешней среды

Использование гофрированных труб из ПВХ, а также аксессуаров к ним, недопустимо в местах присутствия агрессивных жидкостей: ацетона, ацетальдегида, дихлорметана, нефтепродуктов (включая моторное масло) и т.д. Перечисленные химические соединения практически всегда присутствуют в грунте, особенно в крупных городах.

Невысока стойкость ПВХ и ко многим другим веществам, которые встречаются в промышленных и бытовых отходах, не допускается воздействие на них острых и тяжелых предметов. Поэтому для защиты подземных электрических коммуникаций рекомендуется применять трубы из ПНД.

  • Диаметр гофрированных труб ПВХ и ПНД — от 16 до 63 мм, двустенные гофротрубы всегда выполняются из ПНД и имеют диаметр от 40 до 200 мм.
  • Внутри всех гофрированных труб имеется металлическая протяжка (проволока диаметром 0,8 мм), которая ускоряет и облегчает процесс монтажа электропроводки.
  • Если вы собираетесь крепить гофротрубу ПВХ к потолку, не забудьте приобрести дополнительные аксессуары.

Правила монтажа подземных электрических коммуникаций

При прокладке подземных коммуникаций используются двустенные трубы из ПНД

Нормативные требования к размещению подземных инженерных сетей, включая электрические и информационные, приведены в СП 42.13330.2011 «Градостроительство. Планировка и застройка городских и сельских поселений». Этот документ закрепляет приоритет подземных сетей над воздушными. При прокладке подземных коммуникаций применяют двустенные гофрированные трубы из ПНД с усилием на сжатие более 450 Н на 20 см при температуре 20 °С.

Глубина укладки магистральных коммуникаций в защитных гофрированных трубах должна быть не менее 1,2 м от поверхности, а внутризоновых — не менее 0,9 м. Для соблюдения этих норм глубину траншеи необходимо увеличить на диаметр трубы и добавить еще 15-20 см для песчаной подушки.

Если в траншее укладываются сразу две (или более) трубы, запрещаются их перекрещивание и монтаж друг на друга. Также нельзя сбрасывать грунт непосредственно на гофрированные трубы. Соединения муфт и заглушек с трубой должны быть водонепроницаемыми. Для разделения трасс используется многопостовой кластер, куда вкладывают трубы.

Засыпка грунта осуществляется послойно. Чтобы не нарушить геометрию трубы и тем самым не снизить ее кольцевую жёсткость, первый насыпной слой должен иметь толщину, равную половине наружного диаметра трубы. После этого необходимо произвести его уплотнение одновременно с двух сторон.

Затем насыпаются второй и последующие слои, каждый толщиной 0,3 м. Уплотнение первого и второго слоёв лучше производить ногами, третьего и последующих — с использованием средств механизации. Засорение гофрированных труб даже небольшим количеством земли или мусора недопустимо.

При прокладке подземных коммуникаций необходимо привлекать проектные организации, которые должны проводить все технические расчеты в соответствии с нормативной документацией.

Как выбрать надежные гофрированные трубы

На российском рынке представлены гофрированные трубы из ПВХ и ПНД разных производителей, нередко встречается и продукция неизвестных торговых марок. К использованию подобного оборудования нужно относиться крайне осторожно: соответствие его ключевых параметров (степени горючести, кольцевой жёсткости, прочности на сжатие и изгиб, устойчивости к воздействию окружающей среды) требованиям стандартов и нормативов всегда вызывает вопросы.

Линия по производству гофротруб IEK® на предприятии IEK GROUP

Выбирая гофрированные трубы для монтажа электропроводки, лучше остановиться на предложении проверенного производителя, который дорожит своей репутацией, использует новейшие технологии. Примером качественной и надежной продукции являются гофрированные трубы IEK®, которые выпускаются на предприятии IEK GROUP в Ясногорске (Тульская область).

Гофрированные трубы IEK® производятся на высокотехнологичной, полностью автоматизированной линии, при их изготовлении используется только качественное сырье. Гофротрубы и аксессуары IEK® проходят многоступенчатый контроль качества, поэтому срок их службы составляет не менее 25 лет. Гарантийный срок эксплуатации — три года со дня продажи при условии соблюдения потребителем правил эксплуатации, транспортировки и хранения.

Трубы гофрированные ПВХ, ПНД, гладкие строительные ПВХ, муфты для труб.


Гофрированные трубы ПВХ легкого типа с зондом применяются для одиночной прокладки кабелей и проводов, а так же их защиту.  Внутри гофрированной трубы вложена стальная проволока, которая упрощает закладку проводов через гофру.





Трубы ПВХ гофрированные
Номенклатура Наружный диаметр (мм) Внутренний диаметр (мм)
Труба гофрированная ПВХ d16 легкого типа, с зондом  16 10,5
Труба гофрированная ПВХ d20 легкого типа, с зондом 20 13,5
Труба гофрированная ПВХ d25 легкого типа, с зондом 25 18
Труба гофрированная ПВХ d32 легкого типа, с зондом  32 24,5
Труба гофрированная ПВХ d40 легкого типа, с зондом 40 30,5
Труба гофрированная ПВХ d50 легкого типа, с зондом 50 40
Труба гофрированная ПВХ d63 легкого типа, с зондом 63 52

Гофрированные трубы ПНД легкого типа с зондом применяются для одиночной прокладки кабелей и проводов, а так же их защиту.  Внутри гофрированной трубы вложена стальная проволока, которая упрощает закладку проводов через гофру.

• Диапазон рабочих температур - от -40° C до +45° C
• Монтаж при температуре окружающей среды - от -40° C до +90° C
• Степень защиты от воздействия окружающей среды по ГОСТ 14254 - IP55
• Изгиб под углом 360 - радиус изгиба равен трем наружным диаметрам трубы
• Механическая прочность - 350 Н на 5 см
• Сопротивление изоляции (500 В в течение одной минуты) - не менее 100 МОм
• Протяжка (в трубах с зондом): стальная проволока класса 2 диаметром 0,9 мм
• Выступ зонда с обоих концов гофрированной трубы - на 100-150 мм
• Нагревостойкость и огнестойкость - по ГОСТ Р 50827.1
• Стойкость к воздействию механических факторов внешней среды - группа М1 по ГОСТ 17516.1



Трубы ПНД гофрированные
Номенклатура Наружный диаметр (мм) Внутренний диаметр (мм)
Труба гофрированная ПНД d16 легкого типа, с зондом 16 10,5
Труба гофрированная ПНД d20 легкого типа, с зондом 20 13,5
Труба гофрированная ПНД d25 легкого типа, с зондом 25 18
Труба гофрированная ПНД d32 легкого типа, с зондом 32 24,5
Труба гофрированная ПНД d40 легкого типа, с зондом 40 30,5
Труба гофрированная ПНД d50 легкого типа, с зондом 50 40
Труба гофрированная ПНД d63 легкого типа, с зондом 63 52

Гладкие жесткие трубы из самозатухающего ПВХ применяются для открытой проводки по потолкам, стенам из негорючих и слабогорючих материалов. Осуществляют дополнительную изоляцию и механическую защиту от повреждений кабеля. Монтаж гладких труб производится отрезками по 3 или 2 м. Используя крепёж и аксессуары, эффективно и быстро решается проблема обхода углов и выступов внутри помещений.





Жесткие трубы ПВХ
Номенклатура Наружный диаметр (мм) Толщина стенки (мм)
Труба жесткая d16 ПВХ (3 м) 16 1,1+0,3
Труба жесткая d20 ПВХ (3 м) 20 1,2+0,3
Труба жесткая d25 ПВХ (3 м) 25 1,4+0,3
Труба жесткая d32 ПВХ (3 м) 32 1,4+0,3
Труба жесткая d40 ПВХ (3 м) 40 1,8+0,3
Труба жесткая d50 ПВХ (3 м) 50 2,0+0,3
Труба жесткая d63 ПВХ (3 м) 63 2,0+0,3

Муфты соединительные ПВХ со степенью защиты IP40 применяют при монтаже жёстких или гофрированных труб, что позволяет выполнить более эстетичный и качественный монтаж.



Соединительные муфты для труб ПВХ
Наименование Диаметр трубы (мм) Внешний вид
Муфта труба-труба d16 мм IP40 с ограничителем 16
Муфта труба-труба d20 мм IP40 с ограничителем 20
Муфта труба-труба d25 мм IP40 с ограничителем 25
Муфта труба-труба d32 мм IP40 с ограничителем 32
Угол соединительный на 90 градусов открывающийся d16 мм IP40 16
Угол соединительный на 90 градусов открывающийся d20 мм IP40 18
Угол соединительный на 90 градусов открывающийся d25 мм IP40 19
Угол соединительный на 90 градусов открывающийся d32 мм IP40 20
Тройник открывающийся d16 мм IP40 22
Тройник открывающийся d20 мм IP40 25
Тройник открывающийся d25 мм IP40 30
Тройник открывающийся d32 мм IP40 32

Клипсы и хомуты для труб применяются для крепления как гофрированных, так и гладких труб к поверхности.


Наименование Диаметр трубы (мм) Внешний вид
Хомут для труб d16 быстрый монтаж 16
Хомут для труб d20 быстрый монтаж 20
Хомут для труб d25 быстрый монтаж 25
Хомут для труб d32 быстрый монтаж 32
Клипса-крепеж d16 с замком 16

Клипса-крепеж d20 с замком 20
Клипса-крепеж d25 с замком 25
Клипса-крепеж d16 16
Клипса-крепеж d20 20
Клипса-крепеж d25 25
Клипса-крепеж d32 32
Клипса-крепеж d40 40
Клипса-крепеж d50 с фиксатором 50
Клипса-крепеж d63 с фиксатором 63

Труба гофрированная ППЛ из полипропилена синяя (гофра)

Сортировать по:
  • умолчанию
  • цене
  • по наличию
Сортировать по:
  • умолчанию
  • цене
  • по наличию

ДКС - электротехническая гофрированная труба ППЛ

Гофрированные трубы используемые для того, чтобы осуществить монтаж практически любых систем кабелей представляют собой пустые внутри трубчатые каналы, которые изготовлены на основе специального вида пластика. Они обладают чрезвычайной гибкостью, вследствие этого им не требуется приобретение какой-либо монтажной фурнитуры.

Обычно гофрированные пластиковые трубы применяются для прокладки и монтажа электрических и телевизионных кабелей, а также линий телефонной связи. Гофротрубы рассчитаны на очень длительную эксплуатацию и могут быть установлены для монтажа кабельных систем как в заводских помещениях и офисах, так и в жилых домах. Они прекрасно могут применяться и при модернизации уже давно существующих систем кабелей.

Гофрированные пластиковые трубы призваны защищать любую сеть от возможных механических повреждений. Подобные трубы могут прокладываться даже под землёй, они способны легко выдержать сильные нагрузки проезжающего по ним транспорта. Поверхность внутри подобной трубы гладкая, что позволяет легко протянуть кабели, а наружная, гофрированная, обеспечивает возможность противостоять ей достаточно большим нагрузкам.

Гофрированные пластиковые трубы выпускаются рабочим сечением от 16 до 32 мм предназначены для монтажа кабельных сетей в зданиях. Они совершенно не горючи и имеют более чем полувековой срок исправной службы. Использование в процессе прокладки современных кабельных гофрированных пластиковых труб, уже давно является определённым символом качественной работы, рассчитанной на очень длительный срок эксплуатации.

Гофрированные пластиковые трубы оказываются незаменимыми помощниками в объёмах фальшпотолков и полов, когда применение специальных коробов оказывается неуместным из-за их низкой гибкости. При укладывании в гофрированных трубах разрешается разумное сочетание различных типов кабелей – телефонных, электрических и компьютерных, а также кабелей систем сигнализации.

Наиболее востребованными пластиковыми гофрированными трубами являются изделия двух видов – негорючие и слабогорючие. Использование негорючей гофрированной пластиковой трубы для монтажа систем электропроводки даёт дополнительную изоляцию и механическую защиту прокладываемому в ней электрическому кабелю. Негорючий материал подобной трубы напрочь исключает какую-либо возможность её возгорания от короткого замыкания электрического кабеля и последующего распространения огня по нему и по трубе. Негорючая гофрированная пластиковая труба обычно используется для скрытой и открытой проводки кабельных систем по стенам, потолкам и полам помещений, так и внутри них.

Применение слабогорючей гофрированной пластиковой трубы самым наиболее неопасным с точки зрения экологии. Она изготавливается из полиэтилена низкого давления и в ней не содержится никаких вредных для жизни здоровья человека химических веществ. У трубы очень широкий диапазон температур, в котором их можно спокойно использовать – от -30 до 95 градусов. Поэтому её можно использовать для электромонтажных работ практически в любых климатических условиях. Подобная гофрированная труба надёжно защищает проложенные внутри неё электрические кабели от каких-либо механических повреждений и служит в качестве их дополнительной изоляции. Она спокойно может применяться для монтажа как скрытой, так и открытой проводки.

Следует отметить что оба вида гофрированных пластиковых труб выпускаются в двух дополнительных модификациях – тяжёлой и сверхтяжёлой, которые характеризуют их увеличенной прочностью. Первая из них изготавливается для монтажа различных кабельных систем внутри цементной стяжки, а вторая для заливки слоем бетона.

Таким образом, имея представление о гофрированных пластиковых трубах служащих для прокладки различных кабельных систем, можно подобрать самую необходимую для каких-то конкретных работ.

Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Три вида гофрированных труб с различными функциями.

Гофрированная труба где-то называется сильфонной трубой. Разновидности гибкой трубы, а не только гибкой трубы. И внешняя, и внутренняя поверхность как сильфон. Некоторые из них используются для защиты проводов и кабелей, некоторые из них закопаны под землей для перекачки мусора или сточных вод (сточных вод), а некоторые другие используются для воздуха, газа, почвы.

Вот три вида гофрированных труб из различных материалов и конструкций: гофрированная труба с одним замком, гофрированная труба с двойным замком и труба с металлическим сильфоном.Вот введение о них.

■ Гофрированный канал с одним замком

Основные материалы гофрированной трубы с одним замком: нейлон (полиамид), PP (полипропилен), PE (полиэтилен), PVC (поливинилхлорид). Они представляют собой одностенные трубы. В зависимости от материала разные свойства и цена. Но функции те же, для защиты проводов и кабелей. Они широко используются в строительстве, машиностроении, станках с ЧПУ, автоматизации, автомобилях, кораблях и так далее.

■ Гофрированная труба с двойным замком

Гофрированная труба с двойным замком изготавливается из ПНД или ПВХ. По своей конструкции он отличается от одинарного гофрированного трубопровода. Закапываем их под землю, чтобы перебросить мусор и сточные воды. Их общие размеры больше, чем у одностенных труб. Судя по структуре, они обладают большей прочностью. В нашей повседневной жизни легко спутать гофрированную трубу из ПНД (двустенная) и гофрированную трубу из ПНД общего назначения (одностенная).Поэтому, если вы хотите их купить, сообщите отделу продаж свои функции или структуру.

■ Металлическая сильфонная труба

Обычно металлические сильфонные трубы изготавливаются из нержавеющей стали (№ 202 или № 304). В частности, металлическая сильфонная труба используется не для защиты кабеля, а для газа с высоким давлением или высокотемпературного масла. Он широко используется в измерительных приборах, плитах, обогревателях. На рынке есть несколько металлических труб, используемых для защиты проводов и кабелей.Как металлическая гибкая труба, труба из нержавеющей стали и труба из оцинкованной стали с покрытием из ПВХ. Хотя есть снаружи и внутри похожи на сильфон, но им принадлежит металлический гибкий трубопровод , а не гофрированная труба.

Выше приведены краткие сведения о трех типах гофрированных труб с различными функциями. Если у вас есть какие-либо вопросы о гофрированных трубах, присылайте их по электронной почте для получения помощи.

Вернуться к Flex Conduit

CR СОЕДИНИТЕЛИ ДЛЯ ГИБКИХ ГИБКИХ ТРУБОПРОВОДОВ И ЖЕСТКИХ ТРУБОПРОВОДОВ

CR СОЕДИНИТЕЛИ ДЛЯ ГИБКИХ ГИФКИРОВАННЫХ ТРУБОПРОВОДОВ И ЖЕСТКИХ ТРУБ

Температурный диапазон (применение, установка):
от -25 ° C до + 125 ° C (кратковременный +180 ° C)
Гибкость: гибкий
Воспламеняемость: самозатухающий HB (Ul94)
Материал: самозатухающий полиамид 6 (Pa6)



Применение:
- соединительные кольца предназначены для гофрированных гибких трубопроводов и жестких труб,
- преимущество заключается в простом и быстром соединении,
- правильно спроектированное продольное сечение позволяет соединять как гофрированные гибкие трубопроводы, так и гофрированные трубопроводы с электрической трубой .

Характеристики материала:
Не содержит галогена, фосфора и кадмия, самозатухающий / огнестойкий, обладает высокой устойчивостью к изгибу и трещинам, хорошо сбалансированным удлинением и эластичностью, а также высокой стойкостью к истиранию, высокой прочностью на разрыв, жесткостью, высокая ударная вязкость, очень большая термическая стойкость, устойчивость к большинству химических соединений.


Стандартные диаметры

Номинальный диаметр
DN (мм)
Тип Внешний диаметр трубы (мм) Объем упаковки
16 IEC 16 15-16 50
20 IEC 20 19-20 50
25 IEC 25 24-25 40
32 IEC 32 31-32 20

Устойчивость к избранным химическим соединениям

Кислоты слабые отсутствие
сильный отсутствие
окисленное отсутствие
плавиковый отсутствие
Основания галогены сухие отсутствие
слабый высокий
прочный высокий
Растворители спирты высокий
сложные эфиры высокий
кетоны высокий
эфиры высокий
хлорированные углеводороды средние
Нефть и дизельное топливо бензол высокий
бензин высокий
дизельные смеси высокий
минеральные масла высокие
жирные масла высокие

Места применения

Настенный монтаж рекомендуется
Затонувшие установки рекомендуется
Монтаж на внешней стене допустимо
Гипсовые стены рекомендуется
Горючие поверхности (дерево и т. Д.) рекомендуется
Подземные сооружения допустимые
Наливной бетон, вибробетон допустимо
Пропаренный и вибробетон допустимо
Электротехническое оборудование, промышленная аппаратура рекомендуется
Управление и автоматика рекомендуется
Объекты пищевой и химической промышленности рекомендуемые
Автомобильная промышленность рекомендуется
Судостроительная промышленность рекомендуется
Авиационная промышленность допустимые
Стандартные технические условия

для гофрированных полиэтиленовых труб диаметром от 300 до 1500 мм (от 12 до 60 дюймов.

) Диаметр
AASHTO M 294, издание 2018 г., 2018 г. - Стандартные спецификации для гофрированных полиэтиленовых труб, диаметр от 300 до 1500 мм (от 12 до 60 дюймов)

Эта спецификация охватывает требования и методы испытаний для гофрированных полиэтиленовых (PE) труб. муфты и фитинги для использования в системах поверхностного и подземного дренажа.

Включены номинальные размеры от 300 до 1500 мм (от 12 до 60 дюймов).

Указаны материалы, качество изготовления, размеры, жесткость труб, устойчивость к медленному росту трещин, системы соединения, хрупкость, перфорация и форма маркировки.

Гофрированная полиэтиленовая труба предназначена для поверхностного и подземного дренажа, когда почва поддерживает гибкие стенки. Основное ее применение - сбор или транспортировка дренажных вод открытым самотечным потоком в качестве водопропускных труб, ливневых водостоков и т. Д.

Примечание 1 - Когда полиэтиленовая труба должна использоваться в местах, где могут быть обнажены концы, следует учитывать для защиты открытых частей из-за горючести полиэтилена и ухудшающих эффектов длительного воздействия ультрафиолетового излучения.

Единицы - Значения, указанные в единицах СИ, считаются стандартными. В тексте общепринятые единицы измерения США указаны в скобках и могут не быть точными эквивалентами.

Эта спецификация не включает требований к подстилке, засыпке или нагрузке земляного покрова. Успешная работа этого продукта зависит от правильного типа подстилки и засыпки, а также осторожности при установке. Конструкция гофрированной полиэтиленовой трубы и надлежащие процедуры установки приведены в AASHTO LRFD Bridge Design Specifications , Section 12, и LFRD Bridge Construction Specification , Section 30, соответственно.По запросу пользователя или инженера производитель должен предоставить детали профиля стены, необходимые для полной инженерной оценки.

Следующее предостережение относится только к части метода испытаний, Раздел 9.4, данной спецификации. Этот стандарт не претендует на полноту описания всех мер безопасности, если таковые имеются, связанных с его использованием. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил техники безопасности и охраны здоровья и определение применимости нормативных ограничений до его использования.

Гофрированная труба большого диаметра из пластика. Гофрированные трубы большого диаметра

Удобство, надежность и практичность - все это в полной мере можно отнести к простому, но без сомнения гениальному изобретению - гофрированной трубе. Не считая сферы его применения - вентиляция, кондиционирование и канализация, но, пожалуй, самая массовая гофрированная труба применяется при прокладке кабельных сетей и электропроводки. И вариантов здесь много - как с точки зрения материалов, сечения, условий прокладки, так и с точки зрения назначения гофрированной трубы.Далее мы рассмотрим основные, наиболее часто используемые виды этого недорогого, но столь полезного изделия - электротехнической гофрированной трубы.

Что такое гофрированная труба?

Гофрированная труба - это гибкая труба круглого сечения различного диаметра. Раздел здесь является переменной. Тонкостенные участки меньшего диаметра и толстостенные чередуются по всей длине трубы, где диаметр, соответственно, больше. Каждая секция отвечает за свое «качество»: толстые стенки гарантируют жесткость и защиту от сильнейших ударов и тяжелых нагрузок, а более «деликатные» секции обеспечивают гибкость и возможность растягиваться в длину на довольно приличное расстояние.При этом ПВХ, из которого делают современные трубы для электропроводки, абсолютно пожаробезопасен.

Электротрубки применяются в сетях различного типа - как силовых, так и слаботочных. Все они отличаются прямоугольным профилем - это видно, если разрезать трубу вдоль. Эта гофрированная труба отличается особой гибкостью, что позволяет выстраивать электрическую сеть самой разнообразной конфигурации.

Характеристики трубы гофрированной электротехнической

Труба гофрированная для электротехнических нужд Отличительные особенности.В первую очередь, это наличие протяжки - достаточно тонкой проволоки во внутренней полости трубы. Он предназначен для затягивания жгутов внутри.

Во-вторых, выбирая трубу для электропроводки, важно помнить, что в каталогах указан только наружный диаметр. Чтобы не ошибиться и уложить все необходимые провода, к значению, указанному в каталоге, нужно прибавить несколько миллиметров «запаса». В этом случае также можно исходить из назначения разводки, например:

  • Для организации разводки осветительных приборов или телефонной сети рекомендуется использовать гофру диаметром от 16 мм и более;
  • Для организации электромонтажа электромонтажных изделий диаметр должен быть не менее 20 мм;
  • Распределительные коробки и коаксиальный кабель рекомендуется подключать с помощью гофрированной трубы диаметром не менее 25 мм;
  • Электропроводку от удаленно расположенных электрощитов рекомендуется соединять гофрированной трубой диаметром 32 мм;
  • Для организации межэтажных соединений лучше выбирать гофрированную трубу самого большого диаметра - до 50 мм.

Непосредственно прокладку гофрированной трубы можно производить любым удобным способом, благодаря ее невероятной гибкости - как под фальшполом, так и в пространстве над подвесным потолком. Более тяжелые модели предназначены для стационарной установки - в бетонной стяжке, в земле или просто на открытом воздухе. В этом случае можно не опасаться агрессивного воздействия окружающей среды.

Преимущества использования гофрированных труб

Если говорить об электробезопасности при организации кабельных трасс и удобстве их ремонта и модернизации, то гофрированная труба просто незаменима.Вот лишь несколько его явных преимуществ:

  • Защита кабеля и провода от механических воздействий, как следствие - длительная бесперебойная работа сети.
  • Защита обслуживающего сеть персонала от поражения электрическим током даже при нарушении изоляции кабеля - гофрированная труба выполняет роль «второй» изоляции.
  • Повышение уровня пожарной безопасности - материал труб не поддерживает горение и предотвращает распространение огня по трассе.
  • Исключительная простота монтажа и других действий, выполняемых с трубой - не требуется специальных условий для хранения, транспортировки и эксплуатации.
  • Оптимальное соотношение стоимости и долговечности - при относительно невысокой стоимости срок службы может достигать 50 лет! При этом использование гофрированной трубы позволяет дополнительно сэкономить на устройстве трассы - поскольку она надежно защищает кабель, он может быть не бронированным, а более легкой конструкцией. Другими словами - намного дешевле без потери надежности и безопасности.

Отличительные особенности дренажных гофрированных труб

Помимо электротехнического назначения, гофрированные трубы широко и успешно применяются в сфере обслуживания домашнего хозяйства.Особенно актуальны они при организации водоотвода. деревенский дом. Без пластиковой гофрированной трубы сейчас сложно представить водоотвод из подвала и фундамента дома из грунтовых вод, отвод заболоченных территорий, ландшафтный дизайн с искусственными холмами. Для этих целей сегодня успешно используются дренажные гофрированные трубы с уже нанесенной на них специальной перфорацией - отверстиями для входа воды. Помимо неоспоримого удобства и длительного срока службы до 50 лет, дренажные трубы из ПВХ, пластика или полиэтилена имеют ряд преимуществ:

  • Материалы современных дренажных труб прочные и долговечные, а значит, трубы можно проложен достаточно глубоко под землей, до 10 метров;
  • Сливные трубы легко монтировать и соединять друг с другом - для этой цели сегодня на рынке широко доступны муфты;
  • Разрезать трубу тоже несложно, для этого не нужен специальный инструмент - только обычный монтажный нож.

Достоинства гофрированных труб этим списком, конечно же, не исчерпываются. Сегодня можно с уверенностью сказать - гофрированные электрические или канализационные трубы стали неотъемлемой частью строительства и строительства жилых домов, промышленных и инфраструктурных объектов любого уровня и масштаба.

Купить гофротрубу можно в городах Самара, Новосибирск, Тула, Коломна, Казань, Екатеринбург, Белгород, Альметьевск, Киров, Оренбург, Стерлитамак, Чебоксары, Ульяновск, Орск, Набережные Челны, Уфа, Саратов, Москва. , Г.Петербург и другие города России.

Ознакомиться с особенностями организации водоотведения на территории возле загородного дома с помощью гофрированной трубы вы можете, просмотрев видеоматериал:

Фото Имя Цена,
руб / м
SN 16 диаметр 1110/1000 мм 17230
Труба многослойная армированная гофрированная ARM SN 16 диаметр 1325/1200 мм 19390
Труба многослойная армированная гофрированная ARM SN 16 диаметр 1525/1400 мм 22590
Труба многослойная армированная гофрированная ARM SN 16 диаметр 1640/1500 мм 25380
Труба многослойная армированная гофрированная ARM SN 16 диаметр 1740/1600 мм 29480
Труба многослойная армированная гофрированная ARM SN 16 Диаметр 1960/1800 мм 39990
Труба многослойная армированная гофрированная ARM SN 16 диаметр 2185/2000 мм 45280
Труба многослойная армированная гофрированная ARM SN 16 диаметр 2385/2200 мм 52380
Труба многослойная армированная гофрированная ARM SN 16 диаметр 2585/2400 мм 57190

Гофрированные трубы большого диаметра широко используются в строительстве и ремонте, а также при организации линий связи.Они предназначены для использования на открытом воздухе и отвечают самым высоким требованиям к прочности, надежности и долговечности.

Преимущества гофрированной трубы большого диаметра

Пластиковые гофрированные трубы большого диаметра имеют несколько классов жесткости - от 2 до 16 кН на квадратный метр. м. Они выдерживают довольно большое давление (около 3,5 кг на кубический метр) и могут использоваться в работах при изменении глубины (максимум до 15 м). Кроме того, пластиковые трубы большого диаметра устойчивы к деформации.

Не боятся химических растворов, не образуют солевых отложений, не подвержены коррозии. На них практически отсутствует бактериальный налет, поэтому они широко используются для канализационных линий. Гофрированные трубы для канализации большого диаметра (цены вполне доступные) представлены в большом ассортименте на нашем сайте.

Эти изделия устойчивы к перепадам температур, могут использоваться в различных климатических условиях. Они обладают высокой ударной вязкостью. Большой плюс в том, что с ним довольно легко работать.Есть возможность розеточного и муфтового подключения. Пластиковые трубы большого диаметра имеют небольшой вес, их легко монтировать и перемещать.

Внутренняя поверхность гофрированной трубы белого цвета, что позволяет легко локализовать повреждения и дефекты с помощью видеоинспекции.

Закупка гофрированной трубы

При покупке вы должны четко понимать, в каких условиях будет эксплуатироваться товар. От этого зависит материал, потребуются трубы большого диаметра, стальные или пластиковые.Рассчитайте давление грунта, если изделие будет укладывать в траншеях, чтобы приобрести модель соответствующего класса жесткости. Например, гофрированная труба под дорогу и для канализации на частной территории будет существенно отличаться по своим характеристикам.

Купить пластиковые гофрированные трубы большого диаметра вы можете на нашем сайте. У нас большой ассортимент качественной продукции по отличным ценам. Существуют гофрированные трубы диаметром от 1110 до 2585 мм. При необходимости наши консультанты помогут с выбором.Обращаем ваше внимание, что гофрированные пластиковые трубы большого диаметра имеют на нашем сайте достаточно конкурентоспособную цену. Продаем гофрированные трубы СН 16 армированные, многослойные.

Если вы решили купить гофрированную трубу, то также определитесь с материалом изготовления. Чаще всего выбирают пластиковые, чтобы с ними проще было работать, да и служат они очень долго. Отдавая предпочтение пластиковым трубам большого диаметра, вы заплатите относительно небольшую цену.

Монтажные характеристики

Для организации коммуникации роют траншеи, тщательно готовят их дно - очищают от крупных камней, присыпают песком, при необходимости уплотняют бетоном.При приобретении пластиковых труб большого диаметра также необходимо покупать элементы для их соединения - муфты, прокладки и т. Д. При установке всей конструкции ее засыпают песком, уплотняя его в местах расположения патрубков, сверху они засыпать землей без камней. Правильно уложенная двухслойная гофрированная труба прослужит десятилетия. Они мало подвержены гниению и коррозии, однако особое внимание следует уделить герметичности стыковочных конструкций. Даже самая маленькая утечка в будущем может значительно сократить срок службы трубы.Ответственно приобретайте все комплектующие.

Гофрированные трубы имеют вид полых трубчатых каналов из пластика. Эти продукты обладают большой гибкостью. Поэтому для их установки обычно не требуются дополнительные аксессуары. Такие изделия отлично подходят для различных коммуникаций. Для прокладки наружной канализации, систем отвода грунтовых вод и осадков, как правило, используют двухслойные варианты из гофрированного пластика. По своим техническим характеристикам они являются наиболее подходящим материалом для решения подобных задач.

Группа компаний «ORIS» реализует трубы полипропиленовые гофрированные ГОСТ Р54475-2011. Этот материал отлично выдерживает высокие температуры бытовых и промышленных стоков в течение непродолжительного времени (до 95 ° C). Кроме того, полипропилен устойчив к агрессивному воздействию щелочей, минеральных солей и агрессивных газов, присутствующих в жидких отходах.

Наша компания предлагает двухслойные гофрированные трубы и фасонные части из полипропилена марок Pragma, Magnum, Corsis, Polytron, FD, Corex и др.Это качественная продукция с отличными характеристиками:

Простота установки;

Устойчив к коррозии;

Механически прочный;

Устойчив к гидроабразивному износу;

Морозостойкость;

Запечатанный;

Высокая пропускная способность;

Подходит для ремонта;

Гофрированные пластиковые трубы используются практически во всех сферах жизнедеятельности человека. Отличные функциональные характеристики и экономическая выгода позволили продвинуть аналогичные изделия из металла и стать лидером на потребительском рынке соответствующей отрасли.Почти четверть мировой трубной продукции приходится на пластиковые трубы.

Плюсы и минусы гофрированных изделий

Хорошая гибкость и относительно небольшая масса изделий из гофрированных труб значительно облегчают сборку любых систем на их основе, в том числе систем отопления, водоснабжения и канализации, а также оболочки для электрических проводов. Использование гофрированных труб значительно снижает затраты, связанные с приобретением соединительной арматуры. Отсутствие необходимости в сварочном оборудовании также снижает соответствующую статью расходов.

К другим преимуществам гофрированных пластиковых труб можно отнести следующие:

  • Безупречное функционирование на 50-90 лет.
  • Устойчивость к биологическим факторам. Это особенно важно для фекальных канализационных систем, где используются гофрированные трубы большого диаметра.
  • Устойчивость к агрессивным средам различного происхождения и образованию коррозионных процессов.
  • Отсутствие необходимости устройства сложных несущих конструкций (из-за небольшого веса) приводит к снижению эксплуатационных расходов.
  • Доступная стоимость для большинства потребителей.



Недостатки пластиковых гофрированных труб также имеются:

  • Плохая устойчивость к высоким температурам. Если заданный параметр рабочей среды достигает +90 0 С, материал становится мягким и начинает деформироваться. Однако в канализационных системах очень редко бывает повышение температуры. Поэтому в этой области этот недостаток становится неактуальным.
  • Отличная слышимость шума.Этот недостаток особенно актуален в домах панельного типа, где стены отлично пропускают шум и звуки. Решение проблемы - дополнительное утепление любыми подручными материалами.

Разновидности трубы гофрированной пластиковой

Сантехническая продукция данного типа представлена ​​в большом ассортименте и разнообразии. Основное разделение на виды осуществляется в соответствии с назначением изделий и материалом изготовления. Кроме того, готовое изделие может иметь определенную форму, толщину стенок и размеры углублений.Сырьем для изготовления пластиковых гофрированных труб является полипропилен (PP), поливинилхлорид (PVC) и полиэтилен высокого давления (LDPE).

Наибольшая прочность присуща пластиковым трубам. Однако при использовании таких изделий следует избегать резких изгибов, в результате которых труба может лопнуть.



Современные производители выпускают гофрированные пластиковые трубы следующих видов:

  • Трубы гофрированные однослойные. Изделия легкие и обладают хорошей гибкостью.Основное применение - защитная оболочка газопроводов и кабельных сетей.
  • Рукава гофрированные двухслойные. Используется при устройстве кабельных каналов в качестве защитного электрического кабеля в зонах повышенного риска повреждения.
  • Трубы гофрированные двухслойные. Продукция отличается высокой прочностью и устойчивостью к химическим и механическим воздействиям. В большинстве случаев его используют для прокладки канализационных трубопроводов (читай: «»).
  • Электропроводка из гофрированных труб. Гибкость, прочность и механическая устойчивость характеризуются средними значениями.Чтобы обеспечить более удобную прокладку кабеля или проводов внутри трубы, на одном из этапов производства такие трубы комплектуются металлическим тросом.



Кроме того, выделяют следующие группы гофрированных труб:

  • Светотрубные изделия. Низкая механическая устойчивость не позволяет использовать такой материал для подземной прокладки, поэтому в траншеях их не кладут.
  • Тяжелая пластиковая гофрированная труба. Изделия отличаются средней механической устойчивостью, поэтому используются при прокладке подземных коммуникаций.
  • Гофрированная труба сверхтяжелая. Материал отличается высокой механической прочностью, что позволяет использовать его при прокладке трубопроводов в особых условиях. Такая ситуация возникает при работе под полотном железной дороги или на машине.

Конструктивные особенности и технические параметры

Полипропилен, поливинилхлорид и полиэтилен высокого давления, используемые в качестве сырья, считаются сложными полимерными соединениями. Этим объясняется высокая надежность пластиковых гофрированных труб.Различия в молекулярной структуре сырья позволяют готовой продукции иметь разные свойства.

Углубления на внешней стороне трубы расположены на одинаковом расстоянии друг от друга. Это обеспечивает гибкость изделий и их высокую механическую стабильность. Кроме того, по сравнению с гладкими полимерными трубами, гофрированные изделия обладают большей прочностью.

Увеличивая толщину трубных колец, производители добиваются определенной жесткости изделий, чтобы трубы можно было использовать для подземной прокладки.Углубления для создания гофрированной конструкции канализационных труб, полученные в процессе экструзии из полимера с двойными стенками.

Результатом этого метода производства является гофрированная пластиковая труба с гладкой внутренней поверхностью. Это обеспечивает беспрепятственное перемещение отходов без образования осадка и отложений.



Другие особо важные характеристики включают вес продукта, диаметральное сечение, толщину стенки и ширину профиля.Наиболее распространены гофрированные пластиковые трубы со следующими параметрами:

  • Размер наружного диаметра 120 см, условный проход 103 см, вес 1 метра от 56 до 66,9 кг, толщина стенки 5 мм.
  • Диаметр наружный 80 см, условный проход 67,8 см, масса погонный метр 24,5-33,1 кг, толщина стенки не менее 4,1 мм.
  • Диаметр 40 см, условный проход 34,3 см, масса 7-8,7 кг, толщина стенок 2,3 мм.
  • С минимальным внешним диаметром 160 мм, номинальным внутренним диаметром 138 мм и толщиной стенки трубы 1.2 мм, вес изделия должен быть от 1,5 до 2,1 кг.

Правильно определив необходимые параметры, можно обеспечить качественный монтаж канализационной системы и ее безупречную работу.

Правила укладки пластиковой гофрированной трубы в траншею

Обустраивая въезд в приусадебный участок, не забываем об оборудовании котлованов. Они не допускают заболачивания дорог, но служат препятствием на пути. автомобиль, въезжающий на приусадебный участок.Решение проблемы - специальные гофрированные дренажные трубы большого диаметра, проложенные в канаве. Выполнение работ по установленным правилам позволяет этим продуктам выдерживать большие нагрузки, возникающие при движении большегрузных автомобилей.

Укладка трубных элементов в вырытые пазы выполняется по схеме:

  • Боковые поверхности котлована выровнены с небольшим уклоном откосов.
  • Подготовить дно к укладке дренажной трубы.Для этого насыпают песок, обустраивая своеобразную подушку, или формируют фундамент из железобетона толщиной не более 15 см.
  • На подготовленное основание уложите трубчатые изделия и насыпьте слой щебня толщиной до 30 см.
  • Территория въезда засыпана гидроизоляционным грунтом, например, глиной, и тщательно упакована.
  • Укладывается слой плотной геологической ткани для равномерного распределения нагрузки по территории входа.



Выбирая пластиковую гофрированную трубу для прокладки в канаве, необходимо обращать внимание на ее сечение.Пластиковые гофрированные трубы большого диаметра обеспечивают беспрепятственное движение дождевых и грунтовых вод, в том числе в периоды повышенной интенсивности. По краям трубы должны быть установлены декоративные решетки, чтобы предотвратить засорение канала мусором, который в большинстве случаев несет утечку воды. Лучше всего отдавать предпочтение изделиям из металла, которые отличаются повышенной прочностью.

Пластиковая гофрированная труба стала альтернативой обычным трубным элементам. Основная часть выпускаемой продукции нового образца отличается высоким качеством, надежностью и долговечностью.Это дает возможность использовать гофрированные трубчатые изделия из пластика при устройстве канализационной системы любого типа.

Практически во всех крупных строительных проектах используются трубы большого диаметра. И сейчас, когда на рынке появляются трубопроводные системы из различных материалов, зачастую выбор делается в пользу пластиковых конструкций.

ООО «Технопайп» поставляет пластиковые трубы большого диаметра из термопластов и композитных материалов. Наряду с оптовой продажей в Московской области, мы поставляем частным клиентам пластиковые трубы большого диаметра для колодцев в розницу.

Трубы КОРСИС СН8 номинальным наружным диаметром (OD) - минимальный заказ 30 тыс. Руб.
Трубы Муфты Кольца
OD ID Цена 6 или 12 м с НДС 1 труба (R) 6 м с НДС 1 труба (R) 12 м с НДС Цена с НДС Цена с НДС
500 427 4265.70 4555,98 4410,84 2577,12 1149,32
630 535 5941,30 6477.02 6210,34 4399,04 2179,46
800 687 11069,58 11653,68 11362,22 7362.02 3470,38
1000 851 15761,26 16786.68 16274,56 12919,82 6237,48
1200 1030 21727,34 23487,90 22607,62 22182,82 9804,62
Трубы КОРСИС СН8 номинальным внутренним диаметром (ВД) - минимальный заказ 30 тыс. Руб.
Трубы Для труб с приварным штуцером Муфты Кольца
500 624 4913.52 5321,80 5117,66 5143,62 2381,24
600 746 6853,44 7518,96 7195,64 8165,60 4059.20
800 992 11962,84 13354,06 12659,04 17526,54 9517,88
1030 1200 21727,34 23487.90 22607,62 22182,82 9804,62
Трубы канализационные PERFOCOR - II (двухслойные) по номинальному наружному диаметру (OD) ТУ 2248-004-73011750-2011 - минимальный заказ 30 тыс. Руб.
СН 8 ПР-2 (отрезки по 6 м)
Диаметр наружный мм Цена 1 п.м., руб. С НДС Тип перфорации
500 427 - -
630 535 - -
SN 8 (сегменты 6 м)
Наружный диаметр мм Средний внутренний диаметр (справочный) Цена 1 р.м., руб. С НДС Тип перфорации
500 427 4789,62
630 535 6465,22
SN 16 (сегменты 6 м)
Наружный диаметр мм Средний внутренний диаметр (справочный) Цена 1 п.м., руб. С НДС Тип перфорации
500 427 6460.50
630 535 8638,78
SN 24 (сегменты 6 м)
Наружный диаметр мм Средний внутренний диаметр (справочный) Цена 1 п.м., руб. С НДС Тип перфорации
500 427 8144,36
630 535 10982.26 год
Трубы PERFOCOR-II (двухслойные) по номиналу. внутренний диаметр (ID) - минимальный заказ 30 тыс. руб.
SN 8 (сегменты 6 м)
Диаметр наружный мм Диаметр внутренний (справочный) Цена 1 п.м., руб. С НДС Тип перфорации
500 603 5438,62
600 722 7377.36
SN 16 (сегменты 6 м)
SN 16 (сегменты 6 м)
Внутренний диаметр мм Средний внутренний диаметр (справочный) Цена 1 п.м., руб. С НДС Тип перфорации
500 603 6698,86
600 722 9163.88
SN 24 (сегменты 6 м)
Внутренний диаметр мм Средний внутренний диаметр (справочный) Цена 1 п.м., руб. С НДС Тип перфорации
500 603 8536,12
600 722 11763,42
Возможна поставка труб с защитным фильтрующим покрытием (HFP)
ТРУБЫ ВОДОПОЛЬЗОВАТЕЛЬСКИЕ ПЭ100 SDR26 - минимальный заказ 30 тыс. Руб.
Диаметр мм, d Толщина стенки мм Цена 1 м с НДС, розница
PN 6.3
500 19,10 4640
560 21,40 5808
630 24,10 7360
710 27,20 9360
800 30,60 11856
900 34.40 15008
1000 38,20 18560
1200 45,90 26720
ТРУБЫ ВОДОПОЛЬЗОВАТЕЛЬСКИЕ ПЭ100 SDR21 - минимальный заказ 30 тыс. Руб.
Диаметр мм, d Толщина стенки мм Цена 1 м с НДС, розница
PN 8,0
500 23.90 5728
560 26,70 7168
630 30 9040
710 33,90 11536
800 38,10 14624
900 42,90 18560
1000 47.70 22880
1200 57,20 32960
ТРУБЫ ВОДОПОЛЬЗОВАТЕЛЬСКИЕ ПЭ100 SDR13,6 - минимальный заказ 30 тыс. Руб.
Диаметр мм, d Толщина стенки мм Цена 1 м с НДС, розница
PN 12,5
500 36,80 8560
560 41.20 10736
630 46,30 13568
710 52,20 17280
800 58,80 21920
900 66,10 27680
1000 73,50 34240
1200 88.20 -

Применение труб большого диаметра

При реконструкции старых отводов общей городской канализации, реконструкции производственной канализации в результате расширения любого производства, создания магистрального водопровода или котлована при строительстве коттеджных поселков и других объектов с подключением к водопроводу или канализации. система обязательна (см. фото), используются пластиковые трубы большого диаметра. Цена товара, стоимость монтажа, полезное время эксплуатации - основные критерии выбора этого материала.К другим преимуществам можно отнести:

  • относительно легкий вес;
  • инертность к агрессивности окружающей среды и перекачиваемой жидкости;
  • отсутствие коррозии;
  • отличные гидравлические характеристики;
  • сейсмостойкость и устойчивость к механическим повреждениям;
  • возможность обработки.

Сколько стоит этот материал? С ответом на вопрос поможет наш прайс-лист на пластиковые трубы большого диаметра. Цены в нем указаны с учетом технических характеристик продукции.

Конечно, в целях экономии можно недорого купить б / у пластиковую трубу большого диаметра. Однако использование такого материала по назначению связано с определенными рисками. Используемые трубы большого диаметра, которые уже отработали определенный срок, имеют меньший запас механической прочности и химической стойкости даже с учетом соответствия технических показателей нормативным значениям.

Производство пластиковых труб большого диаметра

Производство труб большого диаметра не имеет принципиальных отличий от производства изделий малого диаметра.Трубопровод из термопластичных материалов полиэтилена и полипропилена изготавливается методом экструзии. Стеклопластиковая труба производится путем непрерывной намотки стекловолоконной пряжи с использованием полиэфирных смол. Независимо от используемой технологии заводы по производству труб большого диаметра оснащены современным технологическим оборудованием. Благодаря чему, а также качественному сырью и постоянному контролю производственного процесса можно добиться высоких показателей качества и соответствия ГОСТу продукции.

Где купить трубу большого диаметра в Москве? ООО «Технопайп» для Вашего строительного объекта в срок доставит гладкие и крупногабаритные пластиковые гофрированные трубы с требуемыми эксплуатационными характеристиками.

Особенности труб большого диаметра для скважин

В нашем ассортименте труб большого диаметра (более 500 мм): трубы из ПЭ100 для водопроводных труб диаметром до 1200 мм; двустенная гофрированная труба из полипропилена или блок-сополимера до 1000 мм и ПЭ100 до 1200 мм, а также стеклопластиковые композитные трубы размером до 2000 мм.

Недорого заказать полимерные трубы большого диаметра для напорного водоснабжения, возможно с соотношением размеров SDR11-26. Этот материал рассчитан на давление жидкости в пределах 10 бар. Монтаж систем осуществляется стыковой сваркой.

Для создания дренажных и канализационных систем доступны под заказ. полипропиленовые трубы большого диаметра. Возможна покупка пластикового трубопровода с показателем кольцевой жесткости СН8-16 и гибкостью более 30%. Материал рассчитан на безнапорное прохождение жидкости, герметичность муфтового соединения гарантируется при давлении до 0.5 бар. Он имеет гладкую внутреннюю поверхность, что за счет быстрого прохождения стоков снижает вероятность разрастания, засорения и роста бактерий.

В качестве альтернативы предлагаем полиэтилен. Также гофрированную, из этого материала можно купить пластиковую трубу большого диаметра. Цена и характеристики полиэтиленового гофрированного изделия сопоставимы с полипропиленом. Этот материал соединяется с помощью муфт или колоколообразного соединения. Герметичность конструкции обеспечивает эластомерный герметик.

Наиболее универсальными среди представленных материалов являются композитные трубы большого диаметра. Цена на пластиковую трубу 500 мм из этого материала также будет самой большой. Однако его можно использовать для транспортировки газообразных, жидких и даже твердых веществ. Материал отличается относительно небольшим весом и прочностью металлической трубы.

Хранение и транспортировка

Трубопровод такого размера не упаковывается производителями. При длительном хранении в открытом виде материал необходимо накрывать, чтобы не подвергаться воздействию ультрафиолетовых лучей.

Транспортировка труб большого диаметра может осуществляться любым видом транспорта. При транспортировке автотранспорта могут использоваться тралы или длинномерные полуприцепы, оборудованные ложементами, прокладками и другими специальными приспособлениями для транспортировки труб большого диаметра.

PC - Фитинги для трубопроводов: полиамидная система

Состояние* AfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCôte D'IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинских) островах Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Island И острова Макдональд, Священное море (Ватикан), Гонду. rasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsle Мэн IsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика OfKosovoKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussian FederationRwandaSaint HelenaSaint Китс и НевисСент-ЛюсияСент-Пьер и МикелонСент-Винсент и Гренади nesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика OfThailandTimor-LesteTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос IslandsTuvaluUgandaUkraineUnited Арабских EmiratesUnited KingdomUnited StatesUnited Внешний Малые IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin остров, BritishVirgin остров, U.С.Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

.

РАЗДЕЛ 1

В этих спецификациях, если контекст не требует иного, слова мужского рода включают женский и средний род, и, если это указывает смысл, слова среднего рода могут относиться к любому полу.

ПРИЛОЖЕНИЕ: Изменения в контракте разрабатываются и включаются в контракт после объявления тендерных предложений и до вскрытия тендерных предложений.

ЗОНА ВОЗДУШНЫХ ОПЕРАЦИЙ: Любая асфальтированная или немощеная зона аэропорта, используемая или предназначенная для беспрепятственного движения воздушных судов.Эти движения включают посадки, взлеты и маневры на поверхности.

НАГРАДА: Принятие Департаментом в письменной форме предложения самого низшего ответственного участника торгов на выполнение работ при условии подписания и утверждения Департаментом контракта на выполнение работ, а также предоставления участником торгов гарантийных и платежных обязательств для обеспечения их выполнения. которые приемлемы для Уполномоченного, и на такие другие условия, которые могут быть определены Департаментом или требуются законом.

ПРЕДЛОЖЕНИЕ О ЗАЯВКЕ: Публичное объявление о подаче заявок на заключение контракта на выполнение работ или предоставление материалов.

РУКОВОДСТВО ПО ПРЕДЛОЖЕНИЯМ ПРЕДЛОЖЕНИЯ: «Руководство по торгам и заключению контрактов на строительство Департамента транспорта штата Коннектикут», копии которого можно получить в Отделе контрактов Департамента.

КАЛЕНДАРЬ ДЕНЬ: Каждый день, указанный в календаре, включая воскресенье и праздничные дни.

СВИДЕТЕЛЬСТВО О СООТВЕТСТВИИ: Официальный документ, выданный по завершении проекта представителем Государственной строительной инспекции.Этот документ часто неофициально называют «Свидетельством о занятости», «C.O.C.» или "C.O."

КАНАЛ: Канал должен интерпретироваться как означающий естественный или искусственный водоток со средней шириной у дна после выемки грунта 4 фута (1,2 метра) или более.

КОМИССАР: Уполномоченный по транспорту штата Коннектикут, действующий напрямую или через должным образом уполномоченного представителя.

ЗАКАЗ НА СТРОИТЕЛЬСТВО: Письменный заказ, подписанный Инженером, для подрядчика на выполнение работ или обеспечение поставок, предусмотренных в нем, по цене или на основе оплаты, указанной в нем.

КОНТРАКТ: Соглашение, охватывающее выполнение работ и предоставление материалов, необходимых для строительства Проекта. Считается, что Контракт включает «Планы», «Спецификации» (, т. Е. , издание «Стандартных спецификаций Департамента для дорог, мостов и вспомогательного строительства», которое действует на дату объявления тендерного предложения) », Строительные заказы »и другие положения, которые могут быть включены в соглашение, в дополнение к содержанию связанного контракта, содержащему перечень цен, подписной лист, дополнения, специальные положения, требуемые федеральные и государственные положения, дополнительные спецификации, труд и графики заработной платы и другие подобные материалы.

ПОДРЯДЧИК: Когда слово написано с заглавной буквы, это сторона второй части Контракта, действующая напрямую или через своих агентов или сотрудников. Когда это слово не пишется с большой буквы, его следует понимать в более общем смысле.

ОТДЕЛ: Департамент транспорта штата Коннектикут.

ПРОЕКТИРОВЩИК: Должным образом уполномоченный представитель Инженера, ответственный за разработку Проекта.

ДРЕНАЖНЫЙ КАНАЛ: немощеная, искусственно построенная открытая впадина, средняя ширина которой менее 4 футов (1.2 метра) на дне, после раскопок, построенный с целью отвода поверхностных вод.

ИНЖЕНЕР: Комиссар или заместитель Комиссара по транспорту, действующий напрямую или через должным образом уполномоченного представителя.

ВЫПОЛНЕНИЕ КОНТРАКТА: Датой подписания Контракта Департаментом является дата, когда уполномоченное лицо Департамента подписывает Контракт от имени Департамента.

РАВНО: Материал, устройство, тип оборудования или метод, отличный от того, что указано в Контракте, который является признанным эквивалентом по существу и функциям для этой указанной вещи, принимая во внимание качество, качество изготовления, экономичность эксплуатации, долговечность. , а также пригодность для предполагаемых целей при условии, что предлагаемый эквивалент не потребует и не будет представлять собой изменение работы по контракту.

ФИКСИРОВАННЫЕ РАСХОДЫ: любые затраты на рабочую силу, материалы и оборудование, непосредственно понесенные для рассматриваемого предмета или предметов, которые необходимы для выполнения требований Контракта и которые остаются неизменными независимо от количества проделанной работы.

ШОССЕ: Общий термин, обозначающий общественный путь, используемый для передвижения на автомобиле. Когда упоминается в Контракте, это означает полное право проезда, зарезервированное или обеспеченное Департаментом для использования при строительстве или обслуживании проезжей части и ее пристроек.

ИНСПЕКТОР: Должным образом уполномоченный представитель Инженера, назначенный для проверки выполненных работ и материалов, предоставленных Подрядчиком.

ЛАБОРАТОРИЯ: Официальная испытательная лаборатория Департамента, если не указана другая лаборатория или тип лаборатории.

ОСНОВНЫЕ И НЕЗАВИСИМЫЕ ПРЕДМЕТЫ: Исходная позиция Контракта с наибольшей стоимостью, рассчитанная по исходной цене и количеству Контракта, и такие другие исходные позиции Контракта, следующие в последовательности с более низкой стоимостью, вычисленные по исходной цене Контракта и количеству, необходимому для равной общей Стоимость по первоначальным ценам и в количествах, составляющих не менее 60 процентов от первоначальной совокупной стоимости Контракта, должна рассматриваться как основная статья или основные статьи.Все остальные оригинальные предметы считаются второстепенными.

МЕНЕДЖЕР ПО КОНТРАКТАМ: Транспортный менеджер по контрактам, который является главой отдела контрактов Департамента и чей офис находится в штаб-квартире Департамента по адресу 2800 Berlin Turnpike, Newington, CT.

МАТЕРИАЛ: Любое вещество, указанное в Контракте для использования при строительстве Проекта, включая принадлежности продуктов, которые существенно сформированы, разрезаны, обработаны, смешаны, обработаны, очищены или иным образом изготовлены, обработаны или установлены для формирования части работа.

КОНСТРУКЦИЯ Дорожного покрытия: Комбинация основания, основного слоя и поверхностного слоя, размещенного на земляном полотне для поддержки и распределения транспортной нагрузки.

ПЛАНЫ: Все чертежи или репродукции чертежей, предоставленных Департаментом Подрядчику, касающихся строительства или деталей Проекта.

A. Стандартные листы - Стандартные планы, содержащие детали, одобренные Департаментом и FHWA, для строительства определенного типа по любому проекту, включенные в контракты по мере необходимости.

ПРОЕКТ: Все работы включены в один контракт Департамента, несмотря на то, что Департамент время от времени использует несколько номеров проектов для работ, включенных в один контракт.

ПЛОЩАДКА ПРОЕКТА: Площадь, доступная Подрядчику по Контракту для выполнения строительных работ. Площадь участка Проекта указана на планах или в другом месте Контракта.

ЗАПОЛНИТЕЛЬНЫЙ БЕТОН: Восстановленные отходы, состоящие из дробленого и гранулированного бетона, снятого с тротуаров, конструкций или зданий.Металл может быть приемлемым только в том случае, если он содержится в качестве арматуры в небольших фрагментах бетона; например, металл , выступающий из бетонных фрагментов, недопустим. Все такие материалы, перевозимые автотранспортом из-за пределов Проекта, должны сопровождаться сертификатом материалов и сертифицированным протоколом испытаний, указывающим, что материал является экологически приемлемым и структурно безупречным в соответствии с Разделом 1.06.07, если только источником материала не является Проект Департамента. и этот источник приемлем для Инженера.

УТИЛИЗИРОВАННЫЙ РАЗЛИЧНЫЙ ЗАПОЛНИТЕЛЬ: Утилизированные отходы, не содержащие стекла и клинкера, которые были измельчены, отсортированы и смешаны, как указано в Контракте, с природным щебнем или гравием. Металл может быть приемлемым только в том случае, если он содержится в качестве арматуры в небольших фрагментах бетона; например , выступание металла из бетонных фрагментов недопустимо. Все такие материалы, перевозимые автотранспортом из-за пределов Проекта, должны сопровождаться сертификатом материалов и сертифицированным протоколом испытаний, указывающим, что материал является экологически приемлемым и структурно безупречным в соответствии с Разделом 1.06.07, если источник материалов не является проектом отдела и этот источник приемлем для инженера.

ПЕРЕРАБОТАННЫЕ ОТХОДЫ: Обломки сноса зданий, сооружений и тротуаров; остатки от сжигания и переработанное стекло. Приемлемый материал должен включать бетон, битумный бетон, стекло, керамику, кирпич, основание дорожного покрытия и слои основания, а также клинкер с заводов по восстановлению ресурсов. Металл может быть приемлемым только тогда, когда он содержится в больших фрагментах бетона.Утилизированные отходы, вывозимые автотранспортом из-за пределов Проекта, должны сопровождаться сертификатом материалов и сертифицированным протоколом испытаний, указывающим, что отходы являются экологически приемлемыми и структурно безопасными в соответствии с Разделом 1.06.07, если источником материала не является Проект Департамента и этот источник приемлем для Инженера.

ДОРОЖНАЯ ПОЛОСА: Участок дороги с уклоном, включая участки в пределах верхних и боковых откосов, которые были подготовлены в качестве основы для конструкции дорожного покрытия и обочин.

ДОРОГА: Участок автодороги, включая обочины, который может быть использован для проезда автотранспортом в пределах Проекта.

ЧЕРТЕЖИ ЦЕХА: Чертежи, включая предлагаемые детали, схемы, графики, процедуры и другие подтверждающие данные, подготовленные Подрядчиком для дополнения документов Контракта, показывающие всю информацию, необходимую для изготовления предметов, для которых в Контракте фигурирует конкретный проект или детали. .

ПЛЕЧО: Часть проезжей части, примыкающая к пройденному пути, которая может принимать остановленные транспортные средства для аварийного использования, и которая обеспечивает боковую поддержку базовых и наземных курсов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: письменные положения и требования Департамента для выполнения Контракта, содержащиеся в Контракте или включенные в него.

A. Стандартные спецификации - Книга спецификаций, опубликованная и утвержденная Департаментом для общего применения и многократного использования, доступная у Менеджера по контрактам и озаглавленная «Стандартные спецификации для дорог, мостов и вспомогательного строительства».

B. Дополнительные спецификации - Утвержденные дополнения и изменения Стандартных спецификаций.

C. Особые положения - Прочие спецификации отдела, применимые к индивидуальному проекту.

СОСТОЯНИЕ: Штат Коннектикут.

СУБПОДРЯДЧИК: Любое физическое лицо, фирма, товарищество или корпорация, которым Подрядчик с согласия Уполномоченного передает в субаренду любую часть или части Проекта, охватываемые Контрактом.

ЗАМЕНА: Замена указанного материала, устройства, типа оборудования или метода, которые существенно отличаются по содержанию и функциям, качеству или изготовлению, чтобы представлять собой изменение работы по Контракту.

ПОДСТРОЙКА: Вся эта часть моста ниже опор простых и непрерывных пролетов, перекосов арок и вершин опор жестких рам, включая задние стенки, боковые стенки и любые защитные перила, установленные на боковых стенках.

СУБПОДРЯДЧИК: Любое физическое лицо, фирма, товарищество или корпорация, которой субподрядчик с согласия Уполномоченного передает в субаренду любую часть или части Проекта, охватываемые Контрактом.

НАДСТРОЙКА: Весь мост, кроме подконструкции.

КОММУНАЛЬНОЕ ОБОРУДОВАНИЕ: Любая коммунальная компания и завод такой компании или аналогичные объекты. Такие компании могут состоять, помимо прочего, из компаний, продающих или контролирующих продажу, распределение или использование воды, газа, электроэнергии, систем связи, канализации и железнодорожных линий. Такие сооружения могут состоять, помимо прочего, из проводов, кабелей, каналов, труб, люков, трансформаторов, столбов, башен и путей.

РАБОЧИЕ ЧЕРТЕЖИ: Чертежи, расчеты, процедуры и другие подтверждающие данные, подготовленные Подрядчиком, документирующие предлагаемый Подрядчиком проект, детали, материалы, методы строительства и оборудование для любого строительства, для которого в Контракте нет конкретного проекта или деталей.

1.01.02 - Сокращения, публикации и стандарты: всякий раз, когда в Контракте используется одно из следующих сокращений, его значение следует интерпретировать следующим образом:

AA — Aluminium Association, Inc. (The)

Совет по воздушному балансу, связанный с AABC

AAMA - Американская ассоциация производителей архитектуры

AAPA - Американская ассоциация портовых властей

AASHTO - Американская ассоциация государственных служащих автомобильных дорог и транспорта: везде, где делается ссылка на стандартный метод испытаний AASHTO или стандартную спецификацию, буквой и номером указывается метод или спецификация, опубликованная AASHTO в «Стандартных спецификациях для транспортных материалов и материалов». Методы отбора проб и испытаний ».Редакция, регулирующая работу, будет действовать на дату объявления Контракта для запроса предложений.

ABMA - Американская ассоциация производителей подшипников

ACGIH - Американский совет правительственных специалистов по промышленной гигиене

ACI — ACI International (Американский институт бетона)

ADAAG - Закон об американцах с ограниченными возможностями (ADA)

AF & PA — AmericanForest & Paper Association

AGA - Американская газовая ассоциация

AGC — Associated General Contractors of America (The)

AHA - Американская ассоциация древесноволокнистых плит

AHAM — Ассоциация производителей бытовой техники

AI-Институт асфальта

AIA - Американский институт архитекторов (The)

AISC - Американский институт стальных конструкций

AISI - Американский институт черной металлургии

AITC - Американский институт деревянного строительства

А.L.I. - Институт автомобильных лифтов

ALSC - Американский комитет по стандартизации древесины, Incorporated

AMCA - Международная ассоциация воздушного движения и контроля, Inc.

ANLA - Американская ассоциация питомников и ландшафтов

ANSI - Американский национальный институт стандартов

AOAC — AOAC International

AOSA — Association of Official Seed Analysts, Inc.

APA — APA-The Engineered Wood Association

API - Американский институт нефти

AREMA - Американская ассоциация инженеров железнодорожного транспорта и технического обслуживания путей

ARI - Институт кондиционирования воздуха и охлаждения

ARTBA—

Американская ассоциация дорожных
и транспортных строителей

ASA - Американское акустическое общество

ASC - Совет по клеям и герметикам

ASCE - Американское общество инженеров-строителей

ASHRAE - Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха

ASME — ASME International (Международное американское общество инженеров-механиков)

ASSE - Американское общество инженеров сантехники

ASTM - Американское общество испытаний и материалов (ASTM International): везде, где делается ссылка на спецификацию ASTM, метод испытаний или практику, они обозначают буквой, числом или обоими стандартами, опубликованными ASTM International в «Источнике стандартов ASTM. TM База данных ».Редакция, регулирующая работу, будет действовать на дату объявления Контракта для запроса предложений.

ATSSA - Американская ассоциация служб безопасности дорожного движения

AWI — Институт архитектурных изделий из дерева

AWPA - Американская ассоциация лесорубов

AWPI - Американский институт консервантов древесины

AWS - Американское сварочное общество: везде, где делается ссылка на спецификацию материалов, методы контроля или процедуры сварки AWS , по номеру раздела указываются стандарты Американского общества сварки, опубликованные в соответствующих нормах по сварке стали или алюминия.Редакция, регулирующая работу, будет действовать на дату объявления Контракта для запроса предложений.

AWWA - Американская ассоциация водопроводных сооружений

BHMA - Ассоциация производителей оборудования для строителей

BIA - Ассоциация производителей кирпича (The)

CBM - Ассоциация сертифицированных производителей балласта

CDA _ Copper Development Association Inc.

CCRL - Справочная лаборатория цемента и бетона

CGA - Ассоциация сжатого газа

CISCA - Ассоциация производителей потолочных и внутренних систем

CLFMI — Институт производителей ограждений звеньев цепи

ConnDOT - Департамент транспорта Коннектикута

CFR - Свод федеральных правил

CGS — Общий статут Коннектикута

CISPI - Институт чугунных грунтовых труб

CRI - Институт ковров и ковровых покрытий (The)

CRSI - Институт железобетонной арматуры

CSI - Институт строительных спецификаций (The)

CSSB — Cedar Shake & Shingle Bureau

CTI - Институт технологий охлаждения

DASMA - Международная ассоциация производителей дверей и систем доступа

DEP — Департамент охраны окружающей среды Коннектикута

DHI - Институт дверей и фурнитуры

DOD - Военные спецификации и стандарты Министерства обороны

DPUC - Департамент контроля над коммунальными услугами

EIA — Electronic Industries Alliance

EPA - Агентство по охране окружающей среды

FAA - Федеральное управление гражданской авиации

FCC - Федеральная комиссия связи

FCICA - Ассоциация подрядчиков по установке напольных покрытий

FHWA—

Федеральное шоссе
Администрация

FMG-FM Глобальный

FRA - Федеральное управление железных дорог

FS - везде, где в контракте делается ссылка на FS, это означает номер, букву или и то, и другое, к последнему стандарту или предварительному стандарту Федерального отдела технических условий, Управления общих служб, Федеральной службы снабжения в отношении материалов, спецификаций или методы тестирования, в зависимости от случая.

FTA - Федеральное управление транзита

HI - Гидравлический институт

Ассоциация фанеры и шпона из твердой древесины HPVA

GA — Гипсовая ассоциация

GANA - Стекольная ассоциация Северной Америки

GSA - Управление общих служб

Совет ICC-International Code

ICC-ES - Служба оценки ICC, Inc.

ICEA - Ассоциация инженеров по изолированному кабелю, Inc.

IEC - Международная электротехническая комиссия

IEEE — Институт инженеров по электротехнике и электронике, Inc. (The)

IESNA - Общество инженеров освещения Северной Америки

IGCC - Совет по сертификации стеклопакетов

IGMA - Альянс производителей стеклопакетов

IMSA - Международная ассоциация муниципальных служб связи

IRI — HSB Промышленные страховщики рисков

ISO - Международная организация по стандартизации

ITE - Институт инженеров дорожного движения

KCMA - Ассоциация производителей кухонных шкафов

LMA - Ассоциация материалов для ламинирования

ФИАН - Институт молниезащиты

MBMA — Ассоциация производителей металлообрабатывающего оборудования

MILSPEC - Военные спецификации и стандарты

MMA - Ассоциация производителей монорельсовой дороги

MSHA - Управление по безопасности и охране здоровья в шахтах

MSS - Общество стандартизации производителей клапанов и фитингов Valve Industry, Inc.

MUTCD — Руководство по унифицированным устройствам управления движением

NAAMM - Национальная ассоциация производителей архитектурного металла

NADCA-Национальная ассоциация очистителей воздуховодов

NAIMA - Североамериканская ассоциация производителей изоляционных материалов (The)

NBFU - Национальный совет страховщиков пожаров

NCHRP—

Национальная кооперативная автомагистраль
Исследовательская программа

NCMA - Национальная ассоциация бетонщиков

NCPI - Национальный институт глиняных труб

NEBB - Бюро по балансированию окружающей среды

NEC - Национальный электротехнический кодекс

NECA - Национальная ассоциация подрядчиков по электротехнике

NEMA - Национальная ассоциация производителей электрооборудования

NEPCOAT - Северо-Восточный комитет по защитным покрытиям

NESC - Национальный кодекс электробезопасности

NETA - Международная ассоциация тестирования

NFPA - Национальная ассоциация противопожарной защиты

NFRC - Национальный совет по рейтингу окон

Национальная ассоциация производителей пиломатериалов лиственных пород NHLA

NICET - Национальный институт сертификации инженерных технологий

NIOSH - Национальный институт охраны труда

NIST - Национальный институт стандартов и технологий

Национальное агентство по сортам пиломатериалов NLGA

NOAA - Национальное управление океанических и атмосферных исследований

NRCA - Национальная ассоциация кровельных подрядчиков

NSF-NSF International (Международный национальный фонд санитарии)

NTMA - Национальная ассоциация терраццо и мозаики, Inc.(В)

OEO - Управление равных возможностей

OSHA - Управление по охране труда

PCA — Portland Cement Association

PCI - Институт сборного / предварительно напряженного бетона

PDI - Институт сантехники и водоотведения

PTI - Институт пост-напряжений

RMA - Ассоциация производителей каучука

Институт стальных дверей S.D.I.

SAE — SAE International

SDI - Steel Deck Institute или

Институт стальных дверей

SFPA - Южная ассоциация лесных товаров

Институт стальных балок SJI

Национальная ассоциация подрядчиков по производству листового металла и кондиционирования воздуха SMACNA

SPIB - Южное инспекционное бюро сосен (The)

SPRI - Промышленность однослойной кровли

SSPC - там, где в Контракте делается ссылка на SSPC, это означает номер, букву или и то, и другое, на последний стандарт или предварительную стандартную спецификацию Общества защитных покрытий, бывшего Советом по окраске стальных конструкций, в отношении спецификаций материалов, методы испытаний, системы, процедуры, проверки или другие спецификации, относящиеся к любой или всем фазам очистки или окраски, в зависимости от того, что может применяться.

SWRI - Институт герметиков, гидроизоляции и реставрации

TCA - Совет Америки по плитке, Inc.

TIA-Telecommunications Industry Association

TIA / EIA - Ассоциация телекоммуникационной промышленности / Альянс электронной промышленности

TPI-Truss Plate Institute, Inc.

TRB - Транспортный исследовательский совет

UFAS - Единые федеральные стандарты доступности

UL — Underwriters Laboratories Inc.

USDA - Министерство сельского хозяйства США

USGBC-U.S. GreenBuildingCouncil

WCLIB — Бюро инспекции пиломатериалов Западного побережья

WCSC-Совет по безопасности оконных покрытий

WDMA - Ассоциация производителей окон и дверей

WWPA - Western Wood Products Association

1.01.03 - Сокращения и термины: Сокращения и термины, используемые в Контракте, заменяют и должны толковаться таким же образом, как соответствующие представленные выражения.Некоторые из этих сокращений и терминов, но не обязательно все:

ABS - акрилонитрилбутадиенстирол

AC - переменный ток

Труба ACCM или ACCMP - гофрированная металлическая труба с асфальтовым покрытием

AOEC-Зона экологической озабоченности

AWG-Американский калибр проводов

B & B - пакетированный и упакованный в мешковину

баррелей - баррель

BCPC — Bituminous ConcreteParkCurbing

бит.—Битуминозный

бит. Конц. - асфальтобетон

CB - водосборный бассейн

Труба CCM или гофрированная металлическая труба CCMP

CICU - блок связи интерфейса контроллера

CLLCU - блок местной координации с обратной связью

CLMU - ведущий блок с обратной связью

Концентрация - бетон

CPE Pipe или CPEP - гофрированная пластмассовая или полиэтиленовая труба

CPS - сантипуаз секунда

центнер - центнер или 100 фунтов

DC - постоянный ток

расст.—Дистилляция

EW - торцевая стенка

отл - выемка

fi - натяжение домкрата

f c - указанная минимальная прочность на сжатие для указанного возраста

f 'ci - необходимая прочность на момент передачи

г — грамм

ga - калибр

План HASP по охране здоровья и безопасности

HMA - горячая смесь асфальта или битумного бетона

JMF - формула смешивания должностей

кип - 1000 фунтов

тысячи фунтов на квадратный фут -

тысяч фунтов на квадратный фут

LED - светодиод

Л.С. - единовременное пособие

mbf - 1000-футовая мера доски

МБР - рельс металлический балочный

Мгал - 1000 галлонов

MH - люк

MPT — Поддержание и защита трафика

Павт. - тротуар

PCBC - бордюрный барьер из сборного железобетона

PCC-Портландцементный бетон

PE - полиэтилен

перф. ACCM Pipe или Perf. ACCMP - Перфорированная гофрированная металлическая труба с асфальтовым покрытием

перф.CCM Pipe или Perf. CCMP - Перфорированная гофрированная металлическая труба

перф. CPE Pipe или Perf. CPEP - перфорированная гофрированная пластиковая или полиэтиленовая труба

п.ф.м. - готовая

PROM - программируемая постоянная память для чтения

фунтов на квадратный фут - фунты на квадратный фут

psi - фунты на квадратный дюйм

п / с - предварительное напряжение

ПВХ - поливинилхлорид

РАП - восстановленное асфальтовое покрытие

RC - железобетон

RCCE - конец железобетонного водопропускного трубопровода

RC-труба или RCP - железобетонная труба

SD - системный детектор

сек.—Второй

раствор - растворимый

sp. гр - удельный вес

sp. вязкость - удельная вязкость

std. - стандартный

приб. - поверхность

THHN - Термостойкий термопласт, изоляционная нейлоновая куртка, 90 градусов Цельсия, строительный провод на 600 вольт

THWN — Влаго- и термостойкий термопласт, изоляционная нейлоновая куртка, 75 градусов Цельсия, строительный провод на 600 вольт

tsf — тонн на квадратный фут

U'drain — Underdrain

UTCS - система управления городским движением

UV - ультрафиолетовый или ультрафиолетовый свет

Летучие органические соединения VOC

VT - керамическая плитка

Вт — ватт

WSA - Зона временного хранения отходов

Гибкие гофрированные трубы.Трубы электрически гибкие гибкие гофрированные

Электропроводка

E - необходимая часть коммуникаций, проходящих через здание. Чтобы скрыть электрические провода, кабели и их надежную защиту, необходимо подбирать трубы необходимого диаметра. Это обеспечивает долговечность электрических проводов и безопасность использования. Довольно часто для этого используют изделия из гофрированного картона. В разных сферах строительства используются разные виды гофров. Они отвечают всем требованиям и обеспечивают хорошую защиту от пыли и грязи.Благодаря широкому температурному диапазону эксплуатации такие конструкции пользуются большой популярностью.

Преимущества гофрированных труб ПВХ

Основными преимуществами гофрированных труб ПВХ являются:

  • механическая прочность;
  • высокое качество;
  • простота укладки;
  • большая гибкость;
  • универсальность применения;
  • надежная защита кабелей;
  • легкий вес;
  • устойчивость к низким температурам;
  • устойчивость к ультрафиолетовому излучению;
  • экологичность;
  • возможность изготовления труб разной длины;
  • водонепроницаемость;
  • наличие протяжки из стальной проволоки;
  • устойчивость к влаге и коррозии;
  • цена доступная.

Применение трубы для монтажа электропроводки

Гофрированная труба ПВХ имеет хорошие диэлектрические свойства. Это исключает возможность повреждения в случае нарушения целостности изоляции кабеля. Поскольку материал самозатухающий, негорючий, воспламенить короткое замыкание и распространить огонь по трубе невозможно.

Электротехнические гофры удобно хранить и транспортировать, так как изготавливаются в небольших бухтах.При заливке в бетон используются специальные виды изделий. Плюс еще и в том, что такие конструкции можно сгибать под прямым углом.

Используется для прокладки кабеля

Гофрированная труба ПВХ применяется при открытом и скрытом монтаже электропроводки, то есть в стенах, потолке, полу. Они отлично защищают телевизионные, компьютерные, телефонные сети, систему защиты от различных внешних воздействий, что служит гарантией долгой и надежной работы.

Технические характеристики:

Степень защиты: IP 55 - Некоторая пыль может проникнуть внутрь.
Защита от водяных струй с любого направления.
Температура монтажа: от -5 ° C до + 60 ° C, монтажные работы разрешены при температуре 90 ° C
Диапазон рабочих температур: При наличии внешней деформации - от: - 5 ° С до + 60 ° С.
При отсутствии внешних деформаций трубы выдерживают диапазон температур от -40 ° С до + 60 ° С.
Межаническая прочность: 350 Н на 5 см при + 20 ° C (трубы ПВХ легкого типа)
750 Н на 5 см при + 20 ° C (трубы ПВХ тяжелые)
Сопротивление изоляции: 100 мОм в течение 1 мин. (500 В)
Электрическая прочность: 2000 В в течение 15 мин. (50 Гц)
Огнестойкость: не поддерживает горение до t = 650 ° C

Схема расположения гофрированных труб:

* - в бухтах по 50 м., гофрированные трубы ПВХ легкого типа в упаковке

/ Системы гофрированных и гладких труб /

Труба предназначена для внутренних работ (только для жилых помещений).

ГОСТ 50827-95 (МЭК 670-89)
Цвет: серый RAL 7035
Диапазон рабочих температур: -40 ° С до +45 ° С
Степень защиты: IP 55 ГОСТ 14254 (МЭК 529)
Температура монтажа: от -5 ° С до + 90 ° С
Механическая прочность трубы легкого типа: 350 H на 5 см при + 20 ° C
Механическая прочность трубы тяжелого типа: 720 H на 5 см при + 20 ° C
Сопротивление ионизации: 100 МОм в течение 1 мин (500 В)
Диэлектрическая прочность: 2000 В в течение 15 минут (50 Гц)
Огнестойкость: не поддерживает горение до 650 ° С

Открытая и скрытая проводка на стенах и потолке (в стенах и потолке) из горючих или негорючих материалов.Материалы ПВХ исключают возможность возгорания, от которого может произойти закрытие и распространение пламени в трубе.

Гофра тяжелая серия успешно применяется при бетонировании. Он имеет стенки повышенной жесткости и хорошо противостоит внешним механическим воздействиям. Для удобства прокладки кабеля электрические трубы снабжены протяжно-стальной проволокой, по которой кабель пропускается через полость гофры. В отличие от металлической гильзы гофрированная ПВХ не подвержена коррозии и может штабелироваться в местах с повышенной влажностью.Кроме того, он отличается высокой устойчивостью к атмосферным воздействиям и перепадам температур. Их диапазон составляет от -25 ° С до +90 ° С. В среднем эксплуатация электротрубопроводов возможна до 50 лет.

Гофрированная труба без протяжки

код поставщика

Внешний

диаметр, мм

Интерьер

диаметр, мм

Длина

пролет, м

010010016/010005016 16 10,7 100/50
010010020/010005020 20 14,1 100/50
010005020/010002525 25 18,3 50/25
010005032/010002532 32 24,3 50/25
010001540 40 32,5 15
010001550 50 39,6 15
010001563 63 50,6 15

Гофрированная труба с протяжкой

В Бурятии участок капитального ремонта трассы А-340 Улан-Удэ-Кяхта-граница с Монголией

Подведомственное Росавтодору ФКУ Упрдор «Южный Байкал» завершило капитальный ремонт 4-километрового участка автомобильной дороги А-340 Улан-Удэ-Кяхта - граница с Монголией (км 157 + 000 - км 161 + 000).

Восстановление пострадавших от селя участков автодороги А-158 продолжается в штатном режиме

За прошедшие сутки в результате проливных дождей в Кабардино-Балкарии уровень воды в пойме реки Баксан вырос втрое. Во избежание размыва участка федеральной трассы А-158 «Прохладный-Азау» на 84 км ФКУ Упрдор «Кавказ» ведет активную работу по уклону

.

Краткое описание

Трубы гофрированные электротехнические (ТУ 3464-001-427-99) предназначены для прокладки электрических, телефонных и телевизионных проводов и кабелей.Обеспечивают дополнительную защиту кабеля от механических повреждений, защиту от поражения электрическим током при повреждении изоляции кабеля.

Труба изготовлена ​​из негорючего ПВХ и ПНД легкой и тяжелой серий, как с зондом, так и без зонда. Зонд разработан для легкой установки. Сначала в стену помещается трубка с зондом, и при установке кабеля нужно только соединить концы кабеля и кабеля и протянуть кабель с противоположного конца трубы.При этом временные затраты на прокладку кабеля снижаются в 3 раза.

Труба тяжелого типа отличается повышенной прочностью (толщиной стенки) и предназначена для установки в цементную стяжку или для заливки в бетон. В отличие от гибких металлических шлангов, гофрированная трубка легка и удобна для транспортировки, погрузки и хранения, будучи диэлектриком, не требует заземления и не подвержена коррозии.

Структура условного обозначения трубы ПВХ гофрированной по ТУ 3464-001-427-99

Вся труба упакована в небольшие герметично целлофановые бухты по 100, 50, 25, 20 и 15 м.Трубу можно долго хранить в загрязненных, пыльных или влажных помещениях.

Срок годности труб в заводской упаковке - 2 года.

Гофрированная труба поставляется в бухтах, общая длина которых указана в таблице.

Наружный диаметр D (мм)

Внутренний диаметр d (мм)

Количество метров в бухте

Характеристики

Материал

Самозатухающий ПВХ-пластик

Условия монтажа

Для скрытой проводки в стенах, потолках, полах

Степень защиты

IP 55 исполнение УХЛ2 по ГОСТ 15150

Установка при температуре

от -5 ° С до + 60 ° С

Прочность

Более 350 Н на 5 см при + 20 ° C (легкая серия)

Диэлектрическая прочность

Не менее 2000 В (50 Гц, в течение 15 минут)

Сопротивление изоляции

Не менее 100 МОм (500 В, в течение 1 минуты)

Огнестойкость горения

Не поддерживает запись

Краткое описание

Трубы жесткие электротехнические предназначены для прокладки электрических, телефонных и телевизионных проводов и кабелей.Обеспечивают дополнительную защиту кабеля от механических повреждений, защиту от поражения электрическим током с повреждением изоляции кабеля. Труба изготавливается из негорючего ПВХ легкой и тяжелой серий. Труба тяжелого типа отличается повышенной прочностью (толщиной стенки) и предназначена для установки в цементную стяжку или для заливки в бетон.

Отличительные качества жесткой трубы от гофрированной:
а) Благодаря гладкости трубы прокладка кабеля не очень сложна, что сокращает время, необходимое для прокладки кабеля;
б) Широкий ассортимент комплектующих позволяет выполнить монтаж электропроводки любой сложности;
в) При правильном монтаже обеспечивает гидроизоляцию.

Основные технические параметры

Труба выпускается диаметром 16, 20, 25, 32, 40, 50, 63 и длиной 2 и 3 м.

Наружный диаметр D (мм)

Внутренний диаметр d (мм)

Длина секции (м)

Упаковка (м)

16

13,3

2/3

60/90

20

17,2

2/3

50/75

25

21,7

2/3

40/60

32

28,3

2/3

20/30

40

35,9

2/3

20/30

50

45,3

2/3

10/15

63

56,5

2/3

10/15

Материал

Самозатухающий ПВХ-пластик

Условия монтажа

Для скрытой проводки в стенах, потолках, полах

Степень защиты

IP 55 исполнение УХЛ2 по ГОСТ 15150

Установка при температуре

от -5 ° С до + 60 ° С

Прочность

Более 350 Н на 5 см при + 20 ° C (легкая серия)
Более 750 Н на 5 см при + 20 ° C (тяжелая серия)

Цвет

Серый

Диэлектрическая прочность

Не менее 2000 В (50 Гц, в течение 15 минут)

Сопротивление изоляции

Не менее 100 МОм (500 В, в течение 1 минуты)

Огнестойкость горения

Не поддерживает запись

Трубка ПВХ мягкая (кембрик) тип 305 ТВ-40

Краткое описание

Трубка из поливинилхлоридного пластика (ГОСТ 19034-82) предназначена для защиты и дополнительной изоляции токоведущих элементов в различных электрических устройствах, работающих при напряжении до 1000 В постоянного и переменного тока.

Технические характеристики

Марка трубки: ТВ40; марка пластика: ПВХ п.

По внешнему виду наличие металлических включений не допускается. На внешней поверхности трубы допускаются мелкие инородные включения, неоднородность материала, небольшие шероховатости и следы от формовочного инструмента.
Предназначен для герметичного соединения жестких труб с открытой разводкой во влажных, пыльных помещениях или вне здания.

Муфта трубная коробчатая, цвет серый.
Предназначен для герметизации трубы и распределительной коробки / клапана с открытой проводкой во влажных, пыльных помещениях или вне здания.

Повернуть на 90 градусов труба-труба с малым радиусом, цвет серый.
Предназначен для соединения жестких труб под углом 90 градусов с небольшим радиусом, рекомендуется для использования в сухих помещениях.

Колено, 90 градусов, цвет серый.
Предназначен для соединения жестких труб под углом 90 градусов с малым радиусом, рекомендуется для использования в сухих помещениях.

Тройник, цвет серый.
Предназначен для тройника трех жестких труб, рекомендуется для использования в сухих помещениях.

Муфта трубная, цвет серый.
Предназначен для соединения жестких труб, рекомендуется для использования в сухих помещениях.

Муфта для гофрированных труб прозрачная полиэтиленовая.
Предназначен для соединения гофрированных труб.

Держатель с зажимом, нейлон, цвет серый.
Предназначен для крепления трубы диаметром от 16 до 32 мм с помощью специального зажима на держателе.

Держатель с защелкой, цвет серый.
Предназначен для крепления жесткой и гофрированной трубы.

Скоба пластиковая с гвоздем, полиэтилен, цвет серый.
Предназначен для крепления жесткой и гофрированной трубы.

Гибкая гофрированная труба предназначена для защиты от механических повреждений и дополнительной изоляции проводов и кабелей различных электроустановок промышленного, бытового и аналогичного назначения, работающих при напряжении до 1000 В постоянного или переменного тока, частотой до 50 Гц.Трубы изготовлены из поливинилхлорида. В основном они используются для скрытой проводки, например, в потолках, стенах, в полу, но также могут использоваться для открытой проводки в тех случаях, когда нет опасности их механического повреждения во время эксплуатации. Для облегчения протяжки проволоки или кабеля в трубах в них вставляется протяжная проволока - стальная проволока диаметром 0,8-0,9 мм.

  • дополнительная изоляция кабеля - возможность поражения электрическим током может быть исключена при повреждении изоляции кабеля;
  • механическая защита от повреждения кабеля - гарантия безопасности и качества сети;
  • вся гофрированная труба набита небольшими запаянными целлофановыми бухтами
  • труба может храниться длительное время в загрязненных, пыльных или влажных помещениях без потери товарных и рабочих свойств;
  • Гофрированная труба
  • , в отличие от металлического рукава, а также металлической трубки, легка и удобна при транспортировке, погрузке и хранении, не требует заземления, утомительной резки и сварки, не подвержена коррозии;
  • применяется для скрытой проводки внутри потолков, стен из негорючих и трудногорючих материалов, а также в полу;

В гофротрубе на заводе проложен стальной трос (протяжка).Сначала труба втягивается в стену с натяжкой, а при установке кабеля нужно только соединить концы кабеля и кабеля, затем протянуть кабель с противоположного конца гофрированной трубы. Снижены временные затраты на прокладку кабеля в 3 раза.

Имя Труба гофрированная ПВХ 20 мм
Стандартный ГОСТ Р 50827-95 (МЭК 670-89)
Материал состав самозатухающий из поливинилхлорида (ПВХ)
Цвет серый RAL 7035
Внешний диаметр 20 мм
Внутренний диаметр 14.1 мм
Длина в отсеке 100 метров
Вес отсека 4,6 кг
Степень защиты до IP 55 по ГОСТ 14254 (МЭК 529) при использовании соответствующих принадлежностей
Температура монтажа от -5 ° С до + 60 ° С
Сопротивление сжатию более 350 Н на 5 см при + 23 ± 2 ° C (светлый)
Ударопрочность 2 кг с высоты 100 мм при -5 ° С
Сопротивление изоляции e менее 100 МОм (Ом x м), 500 В в течение 1 мин.
Электрическая прочность не менее 2000 В, 50 Гц в течение 15 минут
Огнестойкость не поддерживают горение, ГОСТ 27483-87 (испытание накаливанием проволокой 650 ° С)

Статьи по теме:

с 2014 года ГОСТ 50827-95 в РФ не действует.Новый документ - ГОСТ 32126.1-2013

.

Для защиты кабеля от повреждений в строительстве используются гофрированные электрические трубы из ПВХ. Они служат надежной изоляцией и соответствуют строгим требованиям пожарной безопасности. В случае короткого замыкания такие изделия не способствуют распространению пламени и не выделяют токсичных соединений. Применяется для открытой и закрытой прокладки силовых электрических, телефонных и информационных изолированных проводов.

Общие характеристики труб электротехнических

Трубы электротехнические гофрированные поливинилхлоридные ГОСТ 50827-95 изготавливаются на основе негорючего полимерного композита.У них переменное сечение: тонкостенные участки меньшего диаметра чередуются с толстостенными участками большего диаметра. Последний придает трубе поперечную жесткость и ударопрочность, а секции с тонкими стенками обеспечивают гибкость и позволяют укладывать изделие под любым углом.

Функционально аналогичен кабельным каналам и каналам для прокладки электрических и информационных сетей. Эластичность материала дает возможность использовать гофрированные трубы при прокладке изолированного негорючего или негорючего кабеля в помещениях сложной геометрии.Допустимое напряжение сети, смонтированной с помощью гофрированной трубы, не должно превышать 1000 В.

Гофрированные трубы ПВХ, за исключением армированных, подвергаются УФ-облучению. Не рекомендуется раскладывать их вне помещения под прямыми солнечными лучами.

Влад Житин, эксперт

Виды гофрированной трубы

В зависимости от требуемых условий установки степень предельно допустимой нагрузки для данного типа изделий различается, различают:

  • свет, серия FL.Предельная нагрузка 350 Н на 5 см. Применяются для открытой укладки на пол, потолок, стены внутри зданий любого типа. Оптимален для подвесных потолков;
  • тяжелый, серия FH. Максимально допустимая нагрузка 750 H на 5 см. Используются для прокладки и защиты под слоем бетона в монолитном строительстве;
  • сверхтяжелый. Допускается нагрузка 1250 Н. Применяются для подземной прокладки и в местах с повышенными требованиями к безопасности электропроводки: детские учреждения, больницы, кинотеатры.

Каждая серия может выполняться с протяжкой внутри трубчатого канала или без нее. Растяжка - металлическая проволока диаметром 0,9 мм, снабженная трубами для ускорения процесса сборки.

Достаточно соединить конец провода с концом кабеля и протянуть его с тыльной стороны. Такое решение позволяет сократить время монтажа в три раза.

Применение гофрированных электротехнических труб

Облегченная серия труб ГОСТ 50827-95 имеет небольшой вес и создает минимальную нагрузку на опору.Применяется для организации электропроводки в натяжных потолках, в пустотах фальш-конструкций.

Тяжелые и сверхтяжелые серии за счет более толстых стенок имеют большой вес и выдерживают большие механические нагрузки. Применяются для подземных работ и в монолитном строительстве для скрытой кладки, залитой бетонным раствором.

Сети, организованные из труб ГОСТ 50827-95, рассчитаны на длительный срок эксплуатации. Электротехнические гофры применяются в жилых, офисных и производственных помещениях, позволяют прокладывать кабель в здании любой геометрии.

Технические характеристики продукции по ГОСТ 50827-95 (МЭК 670-89)

Гофротрубки электротехнические, как и любой другой материал, обладают определенными характеристиками. Технические характеристики этого типа профиля указаны в таблице 1.

Преимущества гофрированной трубы ПВХ

Гофрированные трубы из поливинилхлорида обладают рядом положительных качеств:

  • , не являющиеся проводниками электрического тока, исключают вероятность поражения при повреждении собственной изоляции кабеля.
  • Устойчивость к коррозии и влаге.
  • Негорючесть, не требует заземления.
  • Химическая инертность.
  • Водонепроницаемость.
  • Защищайте кабель от повреждений различного характера.
  • Широкий диапазон рабочих температур.
  • Срок службы с сохранением эксплуатационных качеств не менее 50 лет.
  • Применяются при реконструкции старых зданий и возведении новых.
  • Экологически безопасный материал.
  • Неисправности в проводке, находящейся в полости гофры, можно быстро устранить.

Продукция ГОСТ 50827-95 поставляется в удобных для транспортировки бухтах по 100, 50, 25 и 15 метров. Длительное время не меняют своих рабочих свойств при хранении в пыльных, сырых помещениях.

Диаметр гофрированных труб из поливинилхлорида

Гофра состоит из колец разного диаметра. Как правило, разница между ними находится в пределах от 5 до 12 мм.Разницу диаметров следует учитывать при выборе гофрированной трубы.

В таблице 2 указаны внешний и внутренний диаметры гофрированной трубки из поливинилхлорида.

Для определения желаемого диаметра профиля необходимо знать точное количество и диаметр проводов, которые будут в него помещены. Пустое пространство должно составлять примерно половину внутреннего объема, иначе протянуть кабели будет сложно или невозможно.

Требуемый диаметр гофрированной электротехнической трубы из ПВХ определяется исходя из следующих требований:

  • 16 мм используются для подключения к осветительным приборам, для сигнальных и телефонных сетей.
  • 20 мм - к выключателям и розеткам.
  • 20-25 мм - для организации коаксиальной сети.
  • 25 мм - соединение распределительных коробок между собой и с центральным распределительным щитом. Рекомендуется резервная линия.
  • 32 мм - соединение между электрическими панелями. Кроме того, проложена резервная линия.
  • 40, 50, 60 мм - для межэтажного соединения.

Монтаж гофрированных гофрированных трубок

Благодаря своей гибкости, гофру из ПВХ можно укладывать, выполняя практически любые повороты и изгибы, используя минимальное количество дополнительных креплений.

В местах соединения прямых участков материала используются специальные муфты. Трубы крепятся к различным поверхностям с помощью зажимов или скоб, рассчитанных на разный диаметр гофры. Для изделия диаметром 16 мм крепеж размещают на расстоянии 35-40 см, труба диаметром более 32 мм требует более частого крепления, не менее 25 см друг от друга. Разветвление ствола происходит в монтажных коробках.

Перед началом работы отметьте расположение концов труб рядом с электрическими панелями.Затем наметьте маршрут проводки, расположение распределительных коробок, точки крепления.

Для проведения монтажа таких изделий не требуется специальных навыков. Достаточно соблюдать следующие правила:

  • Электротрубка продувается сжатым воздухом.
  • Отрежьте точно отмеренной длины. Растяните, если он есть, перекусите и закрепите, чтобы он не заходил в полость трубы.
  • Присоедините кабель к выступающему концу металлической проволоки и вытяните его с противоположного конца гофры.Если кабелей несколько, их фиксируют, а затем стягивают.
  • Для предотвращения скопления конденсата рекомендуется укладывать гофрированные трубы с небольшим уклоном.

Монтажные работы выполняются в диапазоне от -5 ° С до 60 ° С. Использование гофрированных труб ПВХ для организации электрических сетей значительно ускоряет их монтаж, облегчает обслуживание и ремонт.

Общие требования к размещению

  • Не рекомендуется прокладывать сети разного назначения в полости одной трубы.
  • При монтаже гофры в стене ее сначала фиксируют, затем заливают раствором, после окончательного формирования поверхности протягивают кабель.
  • Увеличить длину трубы можно с помощью переходной коробки, которая устанавливается в центре кабельного канала.
  • Углы при укладке не должны быть слишком острыми и следовать друг за другом во избежание образования трещин.
  • Рабочая длина трубы не должна превышать 25 метров.
  • Для прокладки на открытом воздухе используется модификация гофрированной трубки черного цвета, стойкая к УФ-излучению.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
