Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж
Главная » Электрика » Гофрированная труба для прокладки кабелей и проводов
При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.
Содержание статьи
Зачем нужна гофра
Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:
При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности.
Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.
Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение
При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.
При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
При подземной прокладке важна водонепроницаемость, а также жесткость.
При прокладке жесткой гофры на поворотах лучше использовать специальные муфты
Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.
Виды гофры для прокладки кабелей
Гофра для кабеля есть разная по прочности:
Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.
Это двустенная гофра — снаружи ребристая, внутри гладкая. С ней повторно затянуть кабель не проблема
Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.
Как видите, классификация идет по прочностным свойствам, что определяет область использования.
Разновидности
Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.
Кабельная гофра может быть с протяжкой (правильное название «зонд») и без
Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.
Металлическая и метало-полимерная гофра
Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.
Из каких материалов
Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.
Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях. Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)
ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.
Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.
Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.
Гофра для кабеля, размеры, цены
Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.
Цена на гофрированные электротехнические трубы зависит от многих факторов
Выбор размера
Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:
к осветительным приборам — 16 мм;
к розеткам и включателям — не менее 20 мм;
Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников
от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.
Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.
Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов
Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.
Цены
Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.
Разные материалы, цвета, толщина стенки и разные цены
Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.
п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.
Название
Тип
Внешний диаметр
Внутренний диаметр
Протяжка
Цена за метр
IP
Назначение
Гофра ПВХ
легкая
16 мм
11,4 мм
да
2,4 руб
Труба гофрированная ПНД черная
ДКС
15,7 мм
11,3 мм
да
от 7,5 руб/м
55
для скрытой прокладки
Труба гофрированная ПНД черная
ДКС
19,5 мм
14,5 мм
да
от 8,9 руб/м
55
для скрытой проводки
Труба ПНД красная двустенная
жесткая
50 мм
41,5 мм
да
78,5 руб/м
44
для скрытой прокладки
Труба ПНД тяжелая
тяжелая
31 мм
23,4 мм
да
от 9,7 руб/м
55
скрытая прокладка
Труба ППЛ (полипропилен) гофрированная
легкая
19,7 мм
14,8 мм
да
от 28 руб/м
55
открыта, Скрытая прокладка
Гофротруба полиамид
черная
21,2 мм
16,8 мм
нет
от 52 руб/м
68
открытая, скрытая прокладка, стойкость к ультрафиолету
При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.
При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:
Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.
Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.
Монтаж проводки в гофре
При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.
Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.
Как протягивать кабель в гофру
При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:
Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
Сначала протянуть кабель, потом монтировать.
Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.
Особенности открытой прокладки на улице
При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.
Это хоть и дешевый способ, но не лучший, так как стяжки лопаются
При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.
Гофра для электропроводки — назначение, виды и монтаж электропроводки в гофре
Тот, кто занимался реконструкцией свое домашней электросети в старых домах или квартирах, сталкивался с тем, что проводка когда-то вмуровывалась в стены «как есть», то есть непосредственно по изолированным кабелям наносился слой штукатурки или бетонного раствора. Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для нешуточной аварии.
Гофра для электропроводки
В наше время, при реконструкции старой сети или прокладке новой, кабели и провода часто рекомендуют заключать в дополнительное защитное покрытие. Для этой цели была разработана удобная гофра для электропроводки. Такая защитная оболочка представлена множеством типов, но всегда представляет собой трубу с ребристыми стенками, за счет чего она становится и более прочной, и очень гибкой.
Чтобы правильно выбрать подобную дополнительную изоляцию для электрического кабеля, не совершив ошибок, необходимо знать, чем отличаются различные типы гофры между собой.
Предназначение гофрированной изоляции
Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:
Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.
При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.
Подготовка скрытой электропроводки по полу к последующей укладке стяжки
Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:
— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;
— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.
Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.
При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.
Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.
Разновидности гофрированных изоляционных труб
Гофра разделяется на несколько типов по разным критериям. Это также следует учитывать, определяясь с выбором материала.
Прочность трубы
По прочности изоляционная труба подразделяется на следующие варианты:
Легкая гофра имеет тонкие стенки и обладает хорошей гибкостью, поэтому ее используют для прокладки кабеля, который не испытывает высоких нагрузок, за отделочным материалом стен и потолков. Изделие не отличается устойчивостью к механическим воздействиям и способно выдержать нагрузку до 320 Н / 5 см.
Тяжелая в прочностной категории гофрированная труба имеет более прочные стенки и выдерживает нагрузку до 750 Н / 5 см. Она может быть применена для скрытого монтажа проводки в стенах, а также в стяжке. Широко применяется в монолитном строительстве.
Сверхтяжелая гофра имеет толстые стенки, поэтому способна выдержать нагрузки до 1250 Н / 5 см, но обладает не столь хорошей гибкостью. Такие изделия используются для укладки в стяжку или же для подземного прокладывания кабеля. Из-за повышенной жесткости для поворотных зон трубы рекомендуется использовать специальные уголки, так как минимальный радиус изгиба получается довольно большой.
Армированная гофротруба способна выдерживать очень серьёзные механические нагрузки без деформации или разрыва.
Армированная гофрированная труба. В этой разновидности изделий внутри пластиковой оболочки расположена проволочная спираль, что делает трубу более прочной и позволяет ее использовать при подземной проводке или при монтаже кабеля по улице. Этот вариант изоляции, благодаря наличию армирования, выдерживает нагрузку до 4000 Н / 5 см.
Приспособление для укладки кабеля в гофру
В продаже можно найти гофрированные трубы с проволочной протяжкой или без нее. Протяжка – это токая прочная стальная струна, проходящая по всей длине трубы внутри Удобство гофры с протяжкой заключается в простоте укладывания кабеля в защитную оболочку.

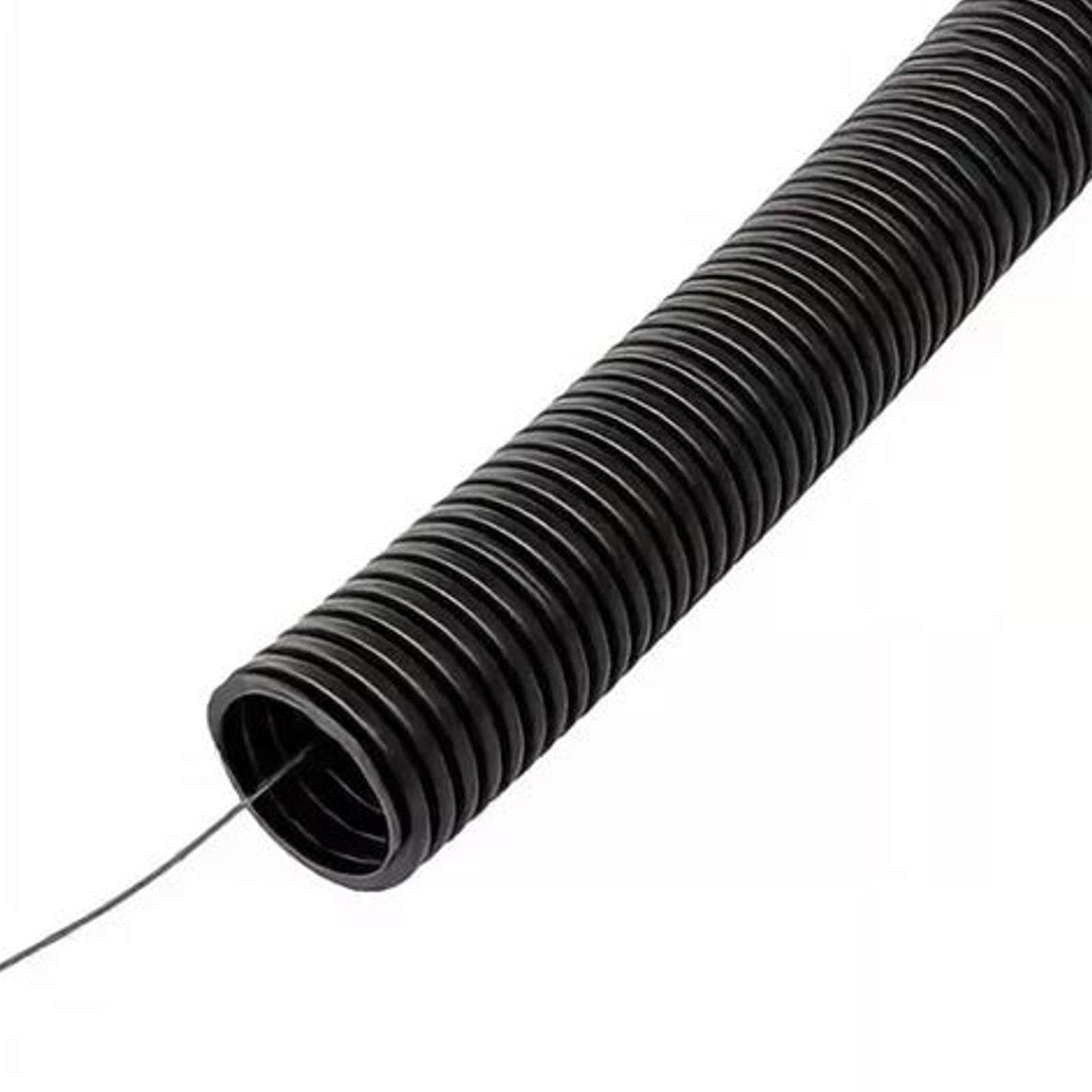

Гофрированная трубка с установленной внутри нее струной-протяжкой.
Если труба не имеет протяжки, то уложить гибкий кабель внутрь нее, особенно в том случае, если он имеет большую длину, будет весьма проблематично.
Материал изготовления гофрированных труб
Гофрированные защитно-изоляционные трубы производятся из нескольких материалов — это поливинилхлорид (ПВХ), полипропилен (ППР), полиэтилен низкого давления (ПНД), полиамид (ПА), металл. Иногда применяются и комбинации нескольких материалов.
Сложилось так, что каждому из материалов (преимущественно) соответствует свой цвет, поэтому на этот фактор также необходимо обратить внимание.
Материалы имеют разные характеристики, поэтому изделия должны соответствовать поставленным задачам.
Цвет и внешний вид гофры
Краткие характеристики гофрированных труб и область их применения
ППР — полипропилен. Трубы из него производятся чаще всего в синем оттенке. Этот материал нельзя назвать негорючим, поэтому используется такая гофра обычно для протяжки проводки, на которой не предполагается высокой нагрузки. Пример – сигнальные линии. ППР отличается хорошей устойчивостью к влажности и ультрафиолету. Изделия обладают повышенной эластичностью, поэтому их легко монтировать. Диапазон эксплуатационных температур полипропилена достаточно широк и составляет от -40 до +45 градусов. Благодаря своим качествам гофрированные трубы могут использоваться, как внутри помещений, так и в условиях улицы. Из ППР производятся как обычные, так и армированные гофрированные трубы.
ПВХ — поливинилхлорид. Гофрированные трубы из ПВХ чаще всего имеют серый цвет. Материал является самозатухающим, то есть не распространяет пламя, поэтому при коротком замыкании предотвращается распространения очага горения. Поливинилхлорид устойчив к воздействию влаги, поэтому может быть использован как в сухих, так и во влажных помещениях. К слову – это наиболее часто используемый в строительстве тип гофры.
ПНД — полиэтилен низкого давления. Трубы из него могут быть черного или оранжевого цвета. Материал горючий, но обладает высокой влагостойкостью, а также устойчив к химическим воздействиям. Полиэтиленовая гофра обладает высокой эластичностью, что значительно упрощает проведение монтажных работ. Эксплуатационные температуры варьируются от -40 до +90 градусов. Изделия могут быть использованы для защиты кабелей, прокладываемых в стяжке, в штробах, проложенных в стенах, выстроенных из негорючего материала, а также в условиях улицы.
Металл. Эта разновидность гофрированной изоляции производится из оцинкованной или нержавеющей стали, поэтому обладает влагостойкостью. Материал не горюч, устойчив к химическим и механическим воздействием, а также к высокому давлению и динамическим нагрузкам, ультрафиолету и внешним температурам — диапазон очень широк, от -60 до + 400 градусов. Кроме этого, металл обладает биологической инертностью, то есть не является благоприятной средой для грибковых образований, не привлекает насекомых и грызунов. Материал н за счет полимерного внутреннего покрытия — обладает диэлектрическими качествами. Однако, в силу высокой теплопроводности существует вероятность скопления конденсата внутри трубы, что может привести к снижению сопротивления изоляционного слоя кабелей. Металлические трубы применяются для изоляции проводки в деревянных строениях, а также в условиях улицы. Соединений кабеля внутри металлической гофры, используемой на улице, быть не должно.
ПА — полиамид, трубы темно-серого цвета. Изоляция обладающая отличными характеристиками — это высокая устойчивость к химическим и атмосферным воздействиям, широкий диапазон эксплуатационных температур: от — 60 до +157 градусов. Материал обладает высокой гибкостью, превосходящую эластичность других полимеров. Изоляция не поддерживает горение, соответствует всем требованиям противопожарной безопасности, устойчива к влаге. Простота монтажа и протяжки кабеля внутри гофры значительно ускоряет работу. Используются изделия из этого материала для монтажа проводки внутри и снаружи зданий.
При приобретении гофры из любого из вышеназванных материалов, чтобы удостовериться в ее качестве, следует запросить у продавца копии сертификатов противопожарной безопасности и соответствия, а также гигиенического заключения.
Уже говорилось, что наиболее массовой в использовании является гофра из ПВХ. У нее вполне подходящие характеристики по основным параметрам практически для любых участков строительства дома. Поэтому ее параметры можно выделить особо.
Труба гибкая гофрированная ПВХ серии FL (легкая) и FH (тяжелая)
Наименование параметров
Показатели
Материал изготовления
Самозатухающая полимерная композиция на основе ПВХ
Стандарт изготовления
ГОСТ 50827-95
Степень защищенности оболочки
IP55
Прочность:
— для серии FL
350 Н / 5 см при t 20 °C
— для серии FH
750 Н / 5 см при t 20 °C
Диапазон температур проведения монтажа проводки
от -5 до +60 °C
Диапазон температур эксплуатации
от -25 до +60 °C
Диэлектрическая прочность
2000 В (50 Гц) в течение 15 мин.
Сопротивление изоляции гофротрубы
не менее 100 МОм (500 В) в течение 1 мин.
Огнестойкость
Самозатухающие, не поддерживающие горения
Цвет
стандартно — серый , RAL7035
Цены на гофру
гофра
Конструктивные особенности гофры
Изоляционная труба подразделяется также по своему конструктивному строению на однослойный и двухслойный вариант.
Двухслойный и однослойный вариант гофрированной трубы ПНД.
Полимерные трубы могут состоять из одного или двух слоев. К двухслойным изделиям относится армированная изоляция, так между двумя слоями полимера, внутренним и наружным расположена спиральное армирование металлической пружиной. Однако, двухслойными могут быть и не армированные трубы — в одних внутренний слой повторяет рельеф гофры, в других имеет гладкие стенки. Гофра с гладкими внутренними стенками наиболее удобна для укладки в нее кабеля, так как он не встретит препятствий на своем пути. Недостаток лишь в том, что подобные гладкостенные трубы имеют довольно-таки высокую стоимость.
Металло-полимерные трубы иногда состоят из трех слоев — полимерное покрытие, помимо внутренней тонкой оболочки, наносится и снаружи. Этот вариант, пожалуй, самый качественный в плане защиты проложенных кабелей от механической нагрузки и от проникновения влаги и пыли. Металло-полимерные изоляционные трубы способны обеспечить пожаробезопасность даже при высоких нагрузках. Не по зубам изделия из этого материала и грызунам, равно, как и другие металлические гофры.
Размерные параметры гофрированных труб для электрической проводки
Гофрированные трубы для обустройства электрической проводки производятся в довольно широком диапазоне диаметров — от 16 до 65 мм. При выборе подходящего варианта изделия необходимо учитывать, что оценивать придется внутренний и наружный диаметр.
В случае если планируется в одну гофру поместить несколько кабелей, ее диаметр необходимо подобрать так, чтобы незанятым оставалось не менее 65% площади поперечного сечения трубы. Это связано с тем, что слишком «плотное соседство» нескольких кабелей способно привести к их перегреванию, поэтому оставленный пустое пространство необходимо для лучшего отвода тепла.
Кабели, пропущенные в гофру, не должны укладываться плотно – существуют определенные ограничения по заполнению полости трубы
Таблица ниже показывает стандартные размерные параметры большинства гофрированных труб:
Внешний диаметр гофрированной трубы, мм
Внутренний диаметр, мм
Длина в стандартной заводской бухте, м
16
10.7
50 или 100
20
14.1
50 или 100
25
18.3
25 или 50
32
24.3
25 или 50
40
32.5
15
50
39.6
15
63
50.6
15
А размещенный ниже калькулятор позволит очень быстро рассчитать, какое допустимое количество тех или иных проводов (кабелей) допускается разместить в гофротрубе. Необходимо будет только указать стандартный внешний диаметр выбранной гофры, а также внешний диаметр планируемого к укладке кабеля (провода) круглого сечения, или толщину и ширину — для плоских разновидностей. Эти размеры могут указываться в паспортных характеристиках кабельной продукции, но их несложно измерить и самому – штангенциркулем или даже просто линейкой.
Калькулятор расчета допустимого количества кабелей (проводов) в гофре
Перейти к расчётам
Выбор диаметра гофрированной трубы зависит также от конкретной области ее применения:
Проводка, идущая к осветительным приборам, как правило, укладывается в гофру диаметром 16 мм.
К выключателям и розеткам используется трубка диаметром не менее 20 мм.
От центрального распределительного узла до промежуточной коробки, а также от щитка — не менее 25 мм.
Соединение силовой линией двух электрических щитков — гофра не менее 32 мм.
Кабели, проходящие через межэтажные перекрытия, должны быть заключены в жесткую гофру диаметром не менее 40 мм.
Монтаж кабелей с невысокой нагрузкой (сигнальные кабели, антенна, интернет, стационарный телефон и т.п.) — не менее 25 мм.
Стоимость гофрированной трубы
Точную стоимость гофрированных труб лучше узнавать в регионе, где они будут приобретаться. Причем, стоимость на одно и то же изделие может варьироваться, поэтому, уточнив необходимые характеристики гофры и определившись с выбором, цену на конкретное изделие лучше всего узнать по месту приобретения.
В целом же можно сказать, что самой доступной по стоимости является гофрированная труба, изготовленная из поливинилхлорида (ПВХ), далее идут ПНД и ПП, самым дорогим вариантом остается металлическая гофра.
Трубы, в которые установлена проволочная протяжка, стоят несколько дороже, но ее наличие значительно сократить время монтажных работ. Так что эта назначительная переплата пойдёт только на пользу, не стоит от нее отказываться.
Приобретая гофру, необходимо обратить внимание на толщину стенок — она должна быть одинаковой по все длине, а также на однородность окраса изделия. Эти факторы говорят о качестве изделий.

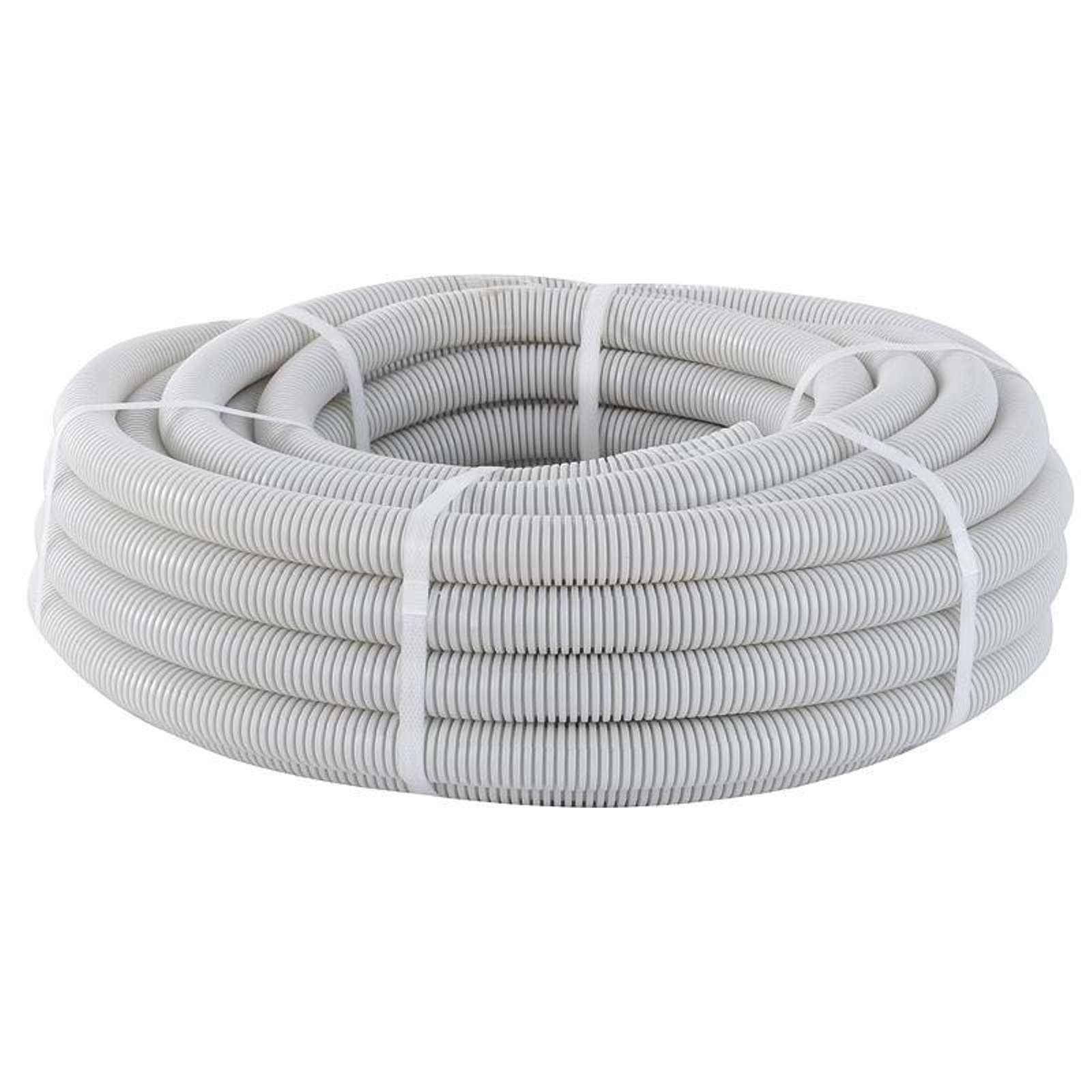

Бухта гофрированной трубы ПВХ с протяжкой.
Поставляется гофра в продажу в бухтах по 100, 50, 25 или 15 метров, в зависимости от материала изготовления, класса жёсткости и наружного диаметра трубы. Можно приобрести и метражом, но цена в этом случае зачастую становится несколько выше.
Необходимо подчеркнуть, что все без исключения изделия, предназначенные для электротехнического монтажа, рекомендуется приобретать только в специализированных магазинах. Изделия в них могут быть и дороже, но зато и качество — намного выше, поэтому такие цены вполне обоснованы. Следует постоянно иметь в виду, что в этом сегменте рынка, увы, гуляет очень много недоброкачественных подделок.
Рекомендации по проведению монтажных работ
В этом разделе будут рассмотрены некоторые нюансы, связанные с прокладкой проводки с заключением ее в гофрированную трубу. Это необходимо знать, чтобы упростить выполнение монтажных работ.
Укладка кабеля в гофру
Не возникнет особых проблем при размещении кабеля в трубе, оснащенной струной-протяжкой. Конец провода (связанного пучка проводов) просто надежно скручивается с одним из концов протяжки. Затем этот соединительный узел плотно обматывается изолентой, получился «обтекатель», который не станет цепляться за неровности канала гофры. После этого, желательно – на прямом участке, необходимо аккуратно, без рывков, вытягивать проволоку протяжки с другой стороны трубы до тех пор, пока из отверстия не покажется кабель. И далее останется только закрепить провода к гофре изолентой как с одного, так и с другого конца трубки, чтобы они снова не «нырнули» внутрь при проведении монтажных работ.
Закрепив кабель к протяжке, рекомендуется этот соединительный узел «облагородить» изолентой, чтобы он не зацеплялся о внутреннюю гофрированную поверхность трубы.
Если же приобретена гофра без протяжки, то укладку в нее кабеля лучше всего осуществлять с помощником, при этом соблюдая следующие нюансы:
В случае протягивания в гофрированную изоляцию нескольких кабелей, их необходимо по всей длине сложить вместе и скрепить кольцами изоленты через каждые 400÷500 мм. Если кабели недостаточно жесткие, то их фиксацию следует производить даже с шагом в 300 мм.
Конец одного или нескольких кабелей, которым они будут просовываться в трубу, необходимо обмотать примерно на 100÷120 мм изолентой. Так проще будет преодолевать препятствия внутри гофры.
Если кабель очень гибкий, то сначала в трубу на всю ее длину протягивается жесткая проволока, то есть, по сути, делается та же протяжка. Затем к ее концу закрепляется кабель, и далее – по уже рассмотренной схеме.
На этой иллюстрации представлены варианты протягивания кабеля через гофрированную трубку в одиночку и с привлечением помощника.
Некоторые мастера протягивают кабель в гофре уже после ее закрепления на поверхности стены или потолка, или же в штрабе. При обустройстве электрической проводки в квартире или доме участки между распределительными коробками, выключателями, розеточными группами, светильниками — небольшие, и, как правило, прямые, максимум, имеющие один-два плавных поворота. Поэтому проблем с протяжкой кабеля в гофре возникнуть не должно. Кстати, такой подход может применяться и при замене вышедшего из строя кабеля на новый, без вскрытия отделки, закрывающей проводку.
Если же производится монтаж значительных по длине участков проводки, например, в условиях улицы, то такой способ вряд ли применим. То есть лучшим вариантом будет сначала уложить кабель в гофру, а затем уже закреплять ее, например, на растянутом тросе.
Как крепятся гофрированные трубы с проводкой?
В различных условиях монтаж гофрированной трубы производится различными способами.
Если проводка-«воздушка» проходит по улице, то гофра подвешивается на натянутый металлический трос.
При обустройстве внешней проводки, протянутой «по воздуху» в отдельное строение, гофра чаще всего закрепляется на растянутом между зданиями тросе с помощью пластиковых хомутов-зятяжек. Ими очень удобно пользоваться, и они на первых порах надежно удерживают гофротрубку вместе с кабелем. Однако, под влиянием внешних факторов (влага, ультрафиолет, изменение температур) пластиковые хомуты ослабевают и трескаются, теряя свои удерживающие способности. Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.
Несмотря на то что на иллюстрации представлена серая гофра ПВХ, лучшим вариантом для улицы будет использование трубки из полиамида (темно-серая), полипропиленовой (синяя), металлической или металло-полимерной гофры. Эти варианты изделий показывают более высокую устойчивость к агрессивному атмосферному воздействию и перепадам температур.
Цены на гофрированную трубу
труба гофрированная
Пластиковые клипсы, которые традиционно используются для фиксации полипропиленовых или металлопластиковых водопроводных труб, отлично подходят и для крепления гофры.
Если проводку предполагается проложить наружным способом, закрепив на стене или потолке, то для этой цели часто используются специальные клипсы, изготовленные из пластика. Такие крепежные элементы подбираются под диаметр гофрированной трубы. Клипсы могут быть закреплены к поверхности саморезами или же дюбелями. Вид крепления зависит от материала стены или потока. Клипсы устанавливаются с шагом 400÷500 мм.
Когда клипсы будут закреплены на поверхности, в них поочередно заводится гофрированная трубка и прижимается до щелчка.
Дюбель-хомут и дюбель-шпилька для крепления гофры в штрабе.
Если проводку планируется вмуровать в стены, то под прокладку гофры в поверхности вырезаются УШМ («болгаркой») или (и) перфоратором каналы-штрабы. Крепление гофрированной трубки в штрабах осуществляется специальными пластиковыми дюбель-шпильками или дюбель-хомутами.
Закрепление гофры в штрабе с помощью дюбель-шпильки.
Если таких креплений найти не удалось, то можно применить и самодельный крепеж — металлические полоски или даже отрезки жесткой проволоки, которые крепятся обычными дюбелями. еще один вариант — уложенная в трабы гофра просто фиксируется «ляпами» быстрозастывающего гипсового растора или алебастра. Однако, готовые фиксаторы более удобны, стоят они недорого, и здорово облегчают работу.
Если используется хомут, то по центру штрабы в нужном месте сверлится отверстие, в которое вбивается дюбель. Затем устанавливается труба и фиксируется хомутом-затяжкой.
В другом варианте — после сверления отверстий укладывается гофра, на нее надеваются шпильки, концы которых самопроизвольно соединяются. И остается только аккуратно вставить (подбить) эти сложенные концы в отверстие. Понятно, что дюбель-шпильки, в отличие от более универсального хомута-затяжки, необходимо подбирать по диаметру гофрированной трубы.
Вариант закрепление проводки над подвесным потолком – затяжками по подвесам
В случае если проводка будет скрываться подвесным потолком, то гофру фиксируют на подвесах, удерживающих металлические профили.
Разрабатывая схему прокладки электрической проводки, необходимо учитывать некоторые рекомендации, которые упростят работу:
Электрическая проводка должна иметь только плавные повороты, особенно в тех случаях, когда планируется кабель монтировать в уже закрепленную гофрированную трубу. Если же трубу устанавливают вместе с кабелем, наличие плавных поворотов позволит, в случае необходимости, произвести замену поврежденной проводки. Для этого поврежденный кабель обесточивается и вытягивается из гофры, с одновременным заводом нового.
Длина участков между подключаемыми точками или коробками не должна превышать 20÷25 метров, при этом в трассе может быть не более четырех поворотов.
Если предусмотрена прокладка нескольких кабелей, расположенных в разных изоляционных трубках, то их монтируют параллельно друг другу, делая минимальное количество плавных поворотов. Монтаж в несколько ярусов – категорически запрещен.
Между двумя поворотами должно быть расстояние не менее 3÷5 метров. Если существует необходимость сократить этот отрезок между поворотами, то рекомендуется установить распределительную коробку и изменить направление кабеля с помощью нее.
Поворот кабеля может быть осуществлен через распределительную коробку.
Угол поворота гофры вместе с кабелем не должен быть меньше 90 градусов, но лучше, если он будет больше.
В случае если предполагается проложить электропроводку с высокой нагрузкой рядом с кабелями с небольшим напряжением, то их располагают в разных гофротрубах, которые монтируются на расстоянии не менее 20 мм друг от друга. Их пересечение может проходить только под прямым углом.
Эти рекомендации касаются прокладывания электрической проводки внутри помещений, в уличных условиях путем подвешивания ее на тросе, а также подземного варианта. Прокладывая длинную трассу, следует предусматривать возможность замены кабеля, проходящего в гофре, а для этого следует соблюдать перечисленные выше правила.
Сложности при использовании гофры
Решив использовать в качестве изоляции гофрированную трубу, придется столкнуться с некоторыми трудностями, которые следует учитывать, приступая к работе:
Штрабы, прорезанные в бетонной стене под гофрированные трубы электропроводки.
Штрабление стен. Этот процесс придется осуществить в тех случаях, когда необходимо сделать скрытую проводку. Именно с ним могут быть связаны основные сложности. Во-первых, если этот процесс будет доверен для выполнения мастеру, то это приведет к значительному удорожанию работы. Кстати сказать, собственники жилья должны знать, что штрабление несущих внешних стен вообще запрещено. При прокладывании каналов во внутренних стенах, важно следить, чтобы не была нарушена целостность арматуры.
Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.
Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры. Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат. Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.
Неизбежно удорожание работ по проведению проводки из-за приобретения:
— самих гофрированных труб;
— крепежных элементов;
— распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.
Как уже говорилось, количество проводов (кабелей) в гофре – ограничено. При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.
То есть этот вопрос при проектировании проводки требует тщательного продумывания.
Кабель NYM с надежной тройной изоляцией.
Необходимо отметить, что многие электрики и собственники жилья, отказываясь от гофрированной трубки, отдают предпочтение надежным, оснащенным высококачественной изоляцией кабелям NYM или ВВГнг. Такие линии, действительно, вполне могут прокладываться и без гофры. Правда, стоимость подобной кабельной продукции – тоже весьма немалая.
Так что повсеместное использование гофры для электропроводки все же остается весьма спорным вопросом. Некоторые ее защитные качества многие специалисты считают явно преувеличенными. Яростные дебаты по этим вопросам – не редкость на страницах интернет-форумов. Для примера – предлагаем посмотреть весьма содержательный видеосюжет, у котором его автор высказывает и обосновывает свое мнение по поводу гофрированных оболочек для домашней электропроводки.
Видео: Как же будет правильнее – электропроводка в гофре, или без нее?
Трубы гофрированные — цены
Трубы гофрированные
Труба гофрированная из ПА безгалогенная (HF) стойкая к ультрафиолету черная Промрукав
Артикул
Труба гофрированная ПА безгалогенная (HF) стойкая к ультрафиолету черная с/з д16 (100м/5500м уп/пал) Промрукав
PR02. 0067
Труба гофрированная ПА безгалогенная (HF) стойкая к ультрафиолету черная с/з д20 (100м/4800м уп/пал) Промрукав
PR02.0068
Труба гофрированная ПА безгалогенная (HF) стойкая к ультрафиолету черная с/з д25 (50м/2600м уп/пал) Промрукав
PR02.0069
Труба гофрированная ПА безгалогенная (HF) стойкая к ультрафиолету черная с/з д32 (25м/1375м уп/пал) Промрукав
PR02.0070
Труба гофрированная ПА безгалогенная (HF) стойкая к ультрафиолету черная с/з д16 (10м/уп) Промрукав
PR02.0257
Труба гофрированная ПА безгалогенная (HF) стойкая к ультрафиолету черная с/з д16 (25м/уп) Промрукав
PR02.0258
Труба гофрированная ПА безгалогенная (HF) стойкая к ультрафиолету черная с/з д20 (10м/уп) Промрукав
PR02. 0259
Труба гофрированная ПА безгалогенная (HF) стойкая к ультрафиолету черная с/з д20 (25м/уп) Промрукав
PR02.0260
Труба гофрированная ПА безгалогенная (HF) стойкая к ультрафиолету черная с/з д25 (10м/уп) Промрукав
PR02.0261
Труба гофрированная ПА безгалогенная (HF) стойкая к ультрафиолету черная с/з д25 (25м/уп) Промрукав
PR02.0262
Труба гофрированная ПА безгалогенная (HF) стойкая к ультрафиолету черная с/з д32 (10м/уп) Промрукав
PR02.0263
Труба гофрированная ПА безгалогенная (HF) стойкая к ультрафиолету черная с/з д40 (15м/960м уп/пал) Промрукав
PR02.0205
Труба гофрированная ПА безгалогенная (HF) стойкая к ультрафиолету черная с/з д50 (15м/660м уп/пал) Промрукав
PR02. 0206
Труба гофрированная ПА безгалогенная (HF) стойкая к ультрафиолету черная с/з д63 (15м/360м уп/пал) Промрукав
PR02.0207
Труба гофрированная из ПА негорючая (НГ) стойкая к ультрафиолету (УФ) черная Промрукав
Артикул
Труба гофрированная ПА негорючая (НГ) стойкая к ультрафиолету (УФ) черная с/з д16 (100м/5500м уп/пал) Промрукав
PR02.0101
Труба гофрированная ПА негорючая (НГ) стойкая к ультрафиолету (УФ) черная с/з д16 (10м/уп) Промрукав
PR02.0264
Труба гофрированная ПА негорючая (НГ) стойкая к ультрафиолету (УФ) черная с/з д16 (25м/уп) Промрукав
PR02.0265
Труба гофрированная ПА негорючая (НГ) стойкая к ультрафиолету (УФ) черная с/з д20 (100м/4800м уп/пал) Промрукав
PR02. 0102
Труба гофрированная ПА негорючая (НГ) стойкая к ультрафиолету (УФ) черная с/з д20 (10м/уп) Промрукав
PR02.0266
Труба гофрированная ПА негорючая (НГ) стойкая к ультрафиолету (УФ) черная с/з д20 (25м/уп) Промрукав
PR02.0267
Труба гофрированная ПА негорючая (НГ) стойкая к ультрафиолету (УФ) черная с/з д25 (10м/уп) Промрукав
PR02.0268
Труба гофрированная ПА негорючая (НГ) стойкая к ультрафиолету (УФ) черная с/з д25 (25м/уп) Промрукав
PR02.0269
Труба гофрированная ПА негорючая (НГ) стойкая к ультрафиолету (УФ) черная с/з д25 (50м/2600м уп/пал) Промрукав
PR02.0103
Труба гофрированная ПА негорючая (НГ) стойкая к ультрафиолету (УФ) черная с/з д32 (10м/уп) Промрукав
PR02. 0270
Труба гофрированная ПА негорючая (НГ) стойкая к ультрафиолету (УФ) черная с/з д32 (25м/1375м уп/пал) Промрукав
PR02.0104
Труба гофрированная ПА негорючая (НГ) стойкая к ультрафиолету (УФ) черная с/з д40 (15м/960м уп/пал) Промрукав
PR02.0208
Труба гофрированная ПА негорючая (НГ) стойкая к ультрафиолету (УФ) черная с/з д50 (15м/660м уп/пал) Промрукав
PR02.0209
Труба гофрированная ПА негорючая (НГ) стойкая к ультрафиолету (УФ) черная с/з д63 (15м/360м уп/пал) Промрукав
PR02.0210
Труба гофрированная из ПВХ легкая бук Промрукав
Артикул
Труба гофрированная ПВХ легкая 350 Н бук с/з д16 (10 м/уп) Промрукав
PR01. 0036
Труба гофрированная ПВХ легкая 350 Н бук с/з д16 (100 м/уп) Промрукав
PR01.0031
Труба гофрированная ПВХ легкая 350 Н бук с/з д16 (25 м/уп) Промрукав
PR01.0035
Труба гофрированная ПВХ легкая 350 Н бук с/з д16 (50 м/уп) Промрукав
PR01.0032
Труба гофрированная ПВХ легкая 350 Н бук с/з д20 (10 м/уп) Промрукав
PR01.0038
Труба гофрированная ПВХ легкая 350 Н бук с/з д20 (100 м/уп) Промрукав
PR01.0033
Труба гофрированная ПВХ легкая 350 Н бук с/з д20 (25 м/уп) Промрукав
PR01.0037
Труба гофрированная ПВХ легкая 350 Н бук с/з д20 (50 м/уп) Промрукав
PR01. 0034
Труба гофрированная ПВХ легкая 350 Н бук с/з д25 (10 м/уп) Промрукав
PR01.0041
Труба гофрированная ПВХ легкая 350 Н бук с/з д25 (25 м/уп) Промрукав
PR01.0040
Труба гофрированная ПВХ легкая 350 Н бук с/з д25 (50 м/уп) Промрукав
PR01.0039
Труба гофрированная ПВХ легкая 350 Н бук с/з д32 (25 м/уп) Промрукав
PR01.0100
Труба гофрированная ПВХ легкая 350 Н бук с/з д40 (15 м/уп) Промрукав
PR01.0101
Труба гофрированная ПВХ легкая 350 Н бук с/з д50 (15 м/уп) Промрукав
PR01.0102
Труба гофрированная ПВХ легкая 350 Н бук с/з д63 (15 м/уп) Промрукав
PR01. 0103
Труба гофрированная из ПВХ легкая серая Промрукав
Артикул
Труба гофрированная ПВХ легкая 350 Н серая с/з д16 (100м/5500м уп/пал) Промрукав
PR.011631
Труба гофрированная ПВХ легкая 350 Н серая с/з д16 (10м/уп) Промрукав
PR.011631М10
Труба гофрированная ПВХ легкая 350 Н серая с/з д16 (25м/уп) Промрукав
PR.011631М25
Труба гофрированная ПВХ легкая 350 Н серая с/з д16 (50м/уп) Промрукав
PR.011631м
Труба гофрированная ПВХ легкая 350 Н серая с/з д20 (100м/4800м уп/пал) Промрукав
PR.012031
Труба гофрированная ПВХ легкая 350 Н серая с/з д20 (10м/уп) Промрукав
PR. 012032М10
Труба гофрированная ПВХ легкая 350 Н серая с/з д20 (25м/уп) Промрукав
PR.012032М25
Труба гофрированная ПВХ легкая 350 Н серая с/з д20 (50м/уп) Промрукав
PR.012031м
Труба гофрированная ПВХ легкая 350 Н серая с/з д25 (10м/уп) Промрукав
PR.012531М10
Труба гофрированная ПВХ легкая 350 Н серая с/з д25 (25м/уп) Промрукав
PR.012531М25
Труба гофрированная ПВХ легкая 350 Н серая с/з д25 (50м/2600м уп/пал) Промрукав
PR.012531
Труба гофрированная ПВХ легкая 350 Н серая с/з д32 (10м/уп) Промрукав
PR.013231М10
Труба гофрированная ПВХ легкая 350 Н серая с/з д32 (25м/1375м уп/пал) Промрукав
PR. 013231
Труба гофрированная ПВХ легкая 350 Н серая с/з д40 (15м/960м уп/пал) Промрукав
PR.014231
Труба гофрированная ПВХ легкая 350 Н серая с/з д50 (15м/660м уп/пал) Промрукав
PR.015031
Труба гофрированная ПВХ легкая 350 Н серая с/з д63 (15м/360м уп/пал) Промрукав
PR.016331
Труба гофрированная из ПВХ легкая сосна Промрукав
Артикул
Труба гофрированная ПВХ легкая 350 Н сосна с/з д16 (10 м/уп) Промрукав
PR01.0045
Труба гофрированная ПВХ легкая 350 Н сосна с/з д16 (100 м/уп) Промрукав
PR01.0042
Труба гофрированная ПВХ легкая 350 Н сосна с/з д16 (25 м/уп) Промрукав
PR01. 0044
Труба гофрированная ПВХ легкая 350 Н сосна с/з д16 (50 м/уп) Промрукав
PR01.0043
Труба гофрированная ПВХ легкая 350 Н сосна с/з д20 (10 м/уп) Промрукав
PR01.0049
Труба гофрированная ПВХ легкая 350 Н сосна с/з д20 (100 м/уп) Промрукав
PR01.0046
Труба гофрированная ПВХ легкая 350 Н сосна с/з д20 (25 м/уп) Промрукав
PR01.0048
Труба гофрированная ПВХ легкая 350 Н сосна с/з д20 (50 м/уп) Промрукав
PR01.0047
Труба гофрированная ПВХ легкая 350 Н сосна с/з д25 (10 м/уп) Промрукав
PR01.0052
Труба гофрированная ПВХ легкая 350 Н сосна с/з д25 (25 м/уп) Промрукав
PR01. 0051
Труба гофрированная ПВХ легкая 350 Н сосна с/з д25 (50 м/уп) Промрукав
PR01.0050
Труба гофрированная ПВХ легкая 350 Н сосна с/з д32 (25 м/уп) Промрукав
PR01.0096
Труба гофрированная ПВХ легкая 350 Н сосна с/з д40 (15 м/уп) Промрукав
PR01.0097
Труба гофрированная ПВХ легкая 350 Н сосна с/з д50 (15 м/уп) Промрукав
PR01.0098
Труба гофрированная ПВХ легкая 350 Н сосна с/з д63 (15 м/уп) Промрукав
PR01.0099
Труба гофрированная из ПВХ легкая черная Промрукав
Артикул
Труба гофрированная ПВХ легкая 350 Н черная с/з д16 (100 м/5500 м уп/пал) Промрукав
PR01. 0053
Труба гофрированная ПВХ легкая 350 Н черная с/з д16 (50 м/3000 м уп/пал) Промрукав
PR01.0054
Труба гофрированная ПВХ легкая 350 Н черная с/з д20 (100 м/4800 м уп/пал) Промрукав
PR01.0055
Труба гофрированная ПВХ легкая 350 Н черная с/з д20 (50 м/3000 м уп/пал) Промрукав
PR01.0056
Труба гофрированная ПВХ легкая 350 Н черная с/з д25 (50 м/2600 м уп/пал) Промрукав
PR01.0057
Труба гофрированная ПВХ легкая 350 Н черная с/з д32 (25 м/1375 м уп/пал) Промрукав
PR01.0088
Труба гофрированная ПВХ легкая 350 Н черная с/з д40 (15 м/960 м уп/пал) Промрукав
PR01.0089
Труба гофрированная ПВХ легкая 350 Н черная с/з д50 (15 м/660 м уп/пал) Промрукав
PR01.0090
Труба гофрированная ПВХ легкая 350 Н черная с/з д63 (15 м/360 м уп/пал) Промрукав
PR01.0091
Труба гофрированная из ПВХ сверхтяжёлая серая Промрукав
Труба гофрированная из полипропилена (ПП) тяжёлая не распространяющая горение синяя Промрукав
Артикул
Труба гофрированная ПП тяжёлая 750 Н не распространяющая горение синяя с/з д16 (100м/5500м/ уп/пал) Промрукав
PR02.0079
Труба гофрированная ПП тяжёлая 750 Н не распространяющая горение синяя с/з д20 (100м/4800м/ уп/пал) Промрукав
PR02.0080
Труба гофрированная ПП тяжёлая 750 Н не распространяющая горение синяя с/з д25 (50м/2600м/ уп/пал) Промрукав
PR02.0081
Труба гофрированная ПП тяжёлая 750 Н не распространяющая горение синяя с/з д32 (25м/1375м/ уп/пал) Промрукав
PR02.0082
Гофрированные трубки
Гофрированные трубки
Гофрированные трубки
Гофрированные трубки из фторопласта FEP или PFA
Tex-Flex®
Гофрированная труба FEP способна поворачивать острые углы с очень маленьким диаметром изгиба без уменьшения внутреннего диаметра трубы. Эти трубки также имеют низкий показатель преломления, что позволяет операторам наблюдать и контролировать любой материал, проходящий через трубку, а антипригарная поверхность позволяет легко чистить.Гофрированные трубы
Tex-Flex FEP будут работать там, где требуются высокие температуры и другие материалы не подходят. Максимальная непрерывная рабочая температура составляет до 200F / 93C при нулевом давлении. Трубки также могут быть изготовлены из оплетки из нержавеющей стали для более высоких давлений или могут быть специально заказаны с гофрировкой из PFA для максимальной продолжительной рабочей температуры до 300F / 148C при 0 давлении.
Гофрированный материал Tex-Flex FEP является отличным электроизоляционным материалом и противостоит большинству сильных коррозионных жидкостей, таких как горячие кислоты.Он часто используется в качестве электрического или жидкостного трубопровода с роботами, имеющими гибкие руки, для подачи электропроводки, воздуха или агрессивных жидкостей.
Tex-Flex производится из первичного FEP или PFA и не загрязняет.
Ключевые преимущества:
Химически инертный
Чрезвычайно гибкий
Устойчивость к перегибам
Низкий показатель преломления
Соответствует FDA
Доступные смолы: FEP, PFA и PFA высокой чистоты
A
* В
С
D
** E
МИНИМАЛЬНЫЙ ИЗгиб ДИАМЕТР
РАЗМЕР I.Д.
МАНЖЕТА MAX I.D.
МАНЖЕТА ДЛИНА
СТЕНКА ТОЛЩИНА
O.D. ДИАМЕТР (ССЫЛКА)
ДЮЙМ
ДЮЙМ
ММ
ДЮЙМ
ММ
ДЮЙМ
ММ
ДЮЙМ
ММ
ДЮЙМ
ММ
1/4 3/8
. 250 .375
6.35 9,53
3/4 1
19,1 25,4
.015 .020
.381 .508
.375 .625
9,53 15,9
.125 .187
3,18 4,76
1/2 5/8
.500 .625
12,7 15,9
1 1
25,4 25,4
.025 .025
.635 .635
.750 .938
19,1 23,8
,250 .312
6,35 7,94
3/4 7/8
. 750 .875
19,1 22,2
1-1 / 2 1-1 / 2
38,1 38,1
.030 .030
.762 .762
1.063 1.250
27,0 31,8
,375 .438
9.53 11,1
1 1-1 / 4
1.000 1.250
24,8 31,8
2 2
50,8 50,8
.035 .035
.889 .889
1,438 1,625
36,5 41,3
.500 .625
12,7 15,9
1-1 / 2 2
1.500 2.000
38,1 50,8
2 2
50.8 50,8
.035 .040
.889 1.02
1.813 2.625
46,0 66,7
. 750 1
19,1 25,4
2-1 / 2
2,500
63,5
2-1 / 2
63,5
0,070
1,78
3,360
85,3
2,50
63,5
* Гофрированная трубка
поставляется с подробными размерами манжеты «B».Индивидуальная длина и объем манжеты
трубки также доступны.
** Уточняется при заказе.
Максимальная длина 12 футов / 3,5 метра
гофрированная труба — перевод на японский — примеры английский
Эти примеры могут содержать грубые слова на основании вашего поиска.
Эти примеры могут содержать разговорные слова, основанные на вашем поиске.
Количество объектов, охватываемых гофротрубкой C:
蛇 管 C で カ バ ー さ れ て い る オ ブ ジ ェ ク ト の 数。
Название анализируемого компонента, в нашем случае гофрированная труба C
解析 さ れ た 構成 要素 の 名 前 （こ の 例 の 場合 は 、 蛇 管 C）。
Кольцевые выступы и кольцевые выемки попеременно образованы в продольном направлении гофрированной трубы .
В открывающую направляющую часть подается гофрированная труба , в то время как щель остается открытой.
Этот протектор жгута проводов состоит из пары разъемных элементов, которые образуют цилиндрическую форму в результате зажатия с обеих сторон гофрированной трубки для объединения.
ワ イ ヤ ー ハ ー ネ 具 コ ゲ ー ト.
В зависимости от прохождения гофрированной трубы , прямо на объекте в отверстиях для бревен.
Целью настоящего изобретения является обеспечение возможности простой установки элемента с прорезью в прорези гофрированной трубы .
Предусмотрен протектор, который можно использовать с гофрированными трубками разного диаметра, при этом гофрированная труба вставляется в протектор и удерживается на месте.
Втулка сконфигурирована таким образом, что даже если передний конец гофрированной трубки , установленной над жгутом проводов, выходящим из втулки, ударяется о втулку, деформации, такой как наклон, в втулке не происходит.
Толщина стенки, по меньшей мере, концевой части загнутой части (51) в направлении (X) вставки гофрированной трубы (C) сформирована более тонкой, чем толщина других частей.
Жгут проводов, например, хранится в гофрированной трубке (10) через прорезь (12), образованную вдоль шины цилиндрического корпуса трубки (11), образованную путем попеременного расположения частей большого диаметра (20) и частей малого диаметра. (30) на одной оси.
Приспособление для монтажа элемента с прорезью — это приспособление для монтажа элемента с прорезью (например,g., элемент, поддерживающий проход) в прорези гофрированной трубы .
гофрированных трубок от Arh Tubes. Поставщик из Индии. Идентификатор продукта 232373.
Особенности гофрированной трубы птфэ
1. эффективно поглощать вибрацию, шум, тепловое расширение от трубопроводной системы;
2. Устранить незначительное отклонение из-за соединения труб и устранить
Остаточное напряжение трубопровода;
3.Применяется для повторяющихся движений в высокотемпературных областях, имеет хорошие характеристики против усталости;
4. Хорошая гибкость, устойчивость к высоким температурам, устойчивость к коррозии.
5. применяется в нефтяной, химической, аэрокосмической, металлургической, электроэнергетической отраслях.
Газ, строительство, механика, строительство, производство чугуна и стали, производство бумаги, ткани, медицина,
Еда и сосуды и т. Д.
Технические характеристики гофрированной трубы птфэ
1. надежное качество
2. Низкое количество минимального заказа с конкурентоспособными ценами.3. хорошее послепродажное обслуживание.
4. 100% первичная смола ptfe и переработанные материалы доступны
5. Наша трубка из ПТФЭ имеет ровную и аккуратную поверхность без дефектов и щелей.
6. Мы также можем производить продукцию по чертежам, предоставленным заказчиками.
Характеристики гофрированных труб из тефлона и PTFE
Одним из важных преимуществ тефлоновой гофрированной трубки является ее рабочая температура.
Диапазон, он может легко превзойти другие инженерные пластмассы, будучи способным выполнять
Постоянно при -250 ° C, вплоть до удивительных 250 ° C.Еще одно важное преимущество
ПТФЭ — это его выдающийся коэффициент трения, гофрированная тефлоновая трубка находится в
Книги рекордов имеют один из самых низких значений трения, известных человеку. Гофрированная трубка из тефлона также обладает отличной кислотостойкостью и химической стойкостью. Еще одна особенность
У тефлоновой гофрированной трубки есть ее способность схватываться или за счет сжатия. Тефлоновая гофрированная трубка имеет отличное электрическое сопротивление. Гофрированная тефлоновая трубка также
Водоотталкивающий и часто используется при изготовлении современных высокоэффективных,
Водоотталкивающая и дышащая одежда.
Гофрированная кабельная труба / гофрированная трубка от китайского производителя, завода, завода и поставщика на ECVV.com
Экспортные рынки:
Северная Америка, Южная Америка, Восточная Европа, Юго-Восточная Азия, Африка, Океания, Средний Восток, Восточная Азия, Западная Европа
Место происхождения:
Гуандун в Китае
Краткие сведения
Толщина:
1 мм
Длина:
100 метров
Спецификация:
Рукав / трубка
Материал:
ПА / ПЭ / ПП
Название бренда:
НЕТ
Технические характеристики
Технические характеристики
Гофрированная труба PA: 1.Хорошие характеристики изгиба 2.
Хорошая гибкость 3. Высокое качество
Пластиковый полипропиленовый сильфонный электрический провод
Характеристики гибкого шланга
1. Сильфон внутри и снаружи, блеск на поверхности,
Исключительная гибкость, изоляция, огнестойкость , истирание / износ
Стойкость и химическая стойкость. 2. высокая прочность, ударопрочность
Сопротивление, хорошие характеристики изгиба, устойчивость к высоким температурам, кислота Сопротивление, смазочное масло, охлаждающая жидкость, устойчивость к химической коррозии, пламя
Негорючие, не огнестойкие 3.Имеют хорошую гибкость, коррозию
Сопротивление, термостойкость, сопротивление истиранию, сопротивление растяжению, Водонепроницаемый, устойчивый к ультрафиолетовому излучению UV 4. Может выдерживать вес стопы, а не
Разрушение, а не деформация, можно быстро восстановить, и без каких-либо
Повреждение 5. Цвет: обычно черный, другие цвета можно настроить (как
Необходимые).
Пластиковый полипропиленовый гибкий шланг с сильфоном
Спецификация
Арт. № (ID)
Тип
ID * OD (MM)
Радиус полимеризации (мм)
Упаковка (M / R)
PP-5.0
Многоцветный Без пламени
Огнестойкий и Огнестойкий
5,2 * 7,5
10
200M / R
PP-7.0
7,4 * 10,2
16
100M / R
PP-10.0
10,0 * 13,3
20
100M / R
PP-11.0
11,3 * 14,5
25
100М / Р
ПП-12.0
11,8 * 15,8
25
100M / R
PP-13.0
12,8 * 16,8
35
100M / R
PP-14.0
14,0 * 18,0
40
100M / R
PP-16.0
16,0 * 21,0
45
100M / R
PP-19.0
19,5 * 24,8
45
50М / Р
ПП-20.0
21,2 * 25,8
45
50M / R
PP-23.0
23,0 * 28,0
50
50M / R
PP-25.0
24,8 * 31,8
55
50M / R
PP-29.0
29,0 * 34,5
60
50M / R
PP-34.0
34,2 * 39,5
65
50М / Р
ПП-48.0
48,2 * 54,5
85
50M / R
Пластиковый полипропиленовый сильфон
Применение гибкого шланга для электрического провода
В основном применяется в автомобильной промышленности
Электромонтаж, Электрооборудование, производство педалей, автоматические инструменты,
Электродвигатель, производство электрошкафов, Защита кабелей и проводов от
Наружное истирание и изоляция.
гофрированная труба
Контур
Гофрированная трубка имеет множество спиральных выступов на внутренней и внешней поверхности трубки.Коэффициент общей теплопередачи был значительно улучшен из-за эффекта турбулентного потока на внутренней и внешней поверхности трубы, вызванного гофрировкой, по сравнению с таковым для гладких труб.
Характеристики
Коэффициент внутренней теплопередачи и общий коэффициент теплопередачи были улучшены более чем в два раза и более чем на 1.Соответственно в 5 раз по сравнению с гладкими трубками.
Предлагается широкий ассортимент продукции.
Использование
Холодильники абсорбционного типа, турбохолодильники и винтовые холодильники; ректификационная установка с множеством эффектов.
% PDF-1.2
%
132 0 объект
>
endobj
xref
132 82
0000000016 00000 н.
0000001991 00000 н.
0000002732 00000 н.
0000003136 00000 п.
0000003203 00000 н.
0000003303 00000 п.
0000003401 00000 п.
0000003515 00000 н.
0000003638 00000 н.
0000003759 00000 н.
0000003880 00000 н.
0000004049 00000 н.
0000004181 00000 п.
0000004313 00000 н.
0000004435 00000 н.
0000004570 00000 н.
0000004743 00000 н.
0000004861 00000 н.
0000004974 00000 н.
0000005138 00000 п.
0000005299 00000 н.
0000005459 00000 н.
0000005624 00000 н.
0000005791 00000 н.
0000005952 00000 п.
0000006114 00000 п.
0000006279 00000 н.
0000006318 00000 н.
0000006356 00000 п.
0000006395 00000 н.
0000006602 00000 п.
0000007773 00000 н.
0000007839 00000 п.
0000009009 00000 н.
0000010198 00000 п.
0000011362 00000 п.
0000011500 00000 н.
0000012675 00000 п.
0000013865 00000 п.
0000015040 00000 п.
0000016229 00000 п.
0000016410 00000 п.
0000016480 00000 п.
0000016503 00000 п.
Их надо выбирать исходя из тех задач которые они должны выполнять.
.png)
Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.
Данные для медных жил приведены в таблице.
youtube.com/embed/8Idn8A0iaXw?feature=oembed&wmode=opaque» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.
Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для нешуточной аварии.
Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.
Этот вариант изоляции, благодаря наличию армирования, выдерживает нагрузку до 4000 Н / 5 см.
Гофрированные трубы из ПВХ чаще всего имеют серый цвет.
Эта разновидность гофрированной изоляции производится из оцинкованной или нержавеющей стали, поэтому обладает влагостойкостью.
Поэтому ее параметры можно выделить особо.
Это связано с тем, что слишком «плотное соседство» нескольких кабелей способно привести к их перегреванию, поэтому оставленный пустое пространство необходимо для лучшего отвода тепла.
Необходимо будет только указать стандартный внешний диаметр выбранной гофры, а также внешний диаметр планируемого к укладке кабеля (провода) круглого сечения, или толщину и ширину — для плоских разновидностей. Эти размеры могут указываться в паспортных характеристиках кабельной продукции, но их несложно измерить и самому – штангенциркулем или даже просто линейкой.
Эти факторы говорят о качестве изделий.
Конец провода (связанного пучка проводов) просто надежно скручивается с одним из концов протяжки. Затем этот соединительный узел плотно обматывается изолентой, получился «обтекатель», который не станет цепляться за неровности канала гофры. После этого, желательно – на прямом участке, необходимо аккуратно, без рывков, вытягивать проволоку протяжки с другой стороны трубы до тех пор, пока из отверстия не покажется кабель. И далее останется только закрепить провода к гофре изолентой как с одного, так и с другого конца трубки, чтобы они снова не «нырнули» внутрь при проведении монтажных работ.
Если кабели недостаточно жесткие, то их фиксацию следует производить даже с шагом в 300 мм.
Поэтому проблем с протяжкой кабеля в гофре возникнуть не должно. Кстати, такой подход может применяться и при замене вышедшего из строя кабеля на новый, без вскрытия отделки, закрывающей проводку.
Однако, под влиянием внешних факторов (влага, ультрафиолет, изменение температур) пластиковые хомуты ослабевают и трескаются, теряя свои удерживающие способности. Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.
Такие крепежные элементы подбираются под диаметр гофрированной трубы. Клипсы могут быть закреплены к поверхности саморезами или же дюбелями. Вид крепления зависит от материала стены или потока. Клипсы устанавливаются с шагом 400÷500 мм.
Однако, готовые фиксаторы более удобны, стоят они недорого, и здорово облегчают работу.
Если же трубу устанавливают вместе с кабелем, наличие плавных поворотов позволит, в случае необходимости, произвести замену поврежденной проводки. Для этого поврежденный кабель обесточивается и вытягивается из гофры, с одновременным заводом нового.
Именно с ним могут быть связаны основные сложности. Во-первых, если этот процесс будет доверен для выполнения мастеру, то это приведет к значительному удорожанию работы. Кстати сказать, собственники жилья должны знать, что штрабление несущих внешних стен вообще запрещено. При прокладывании каналов во внутренних стенах, важно следить, чтобы не была нарушена целостность арматуры.
Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат. Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.
0067
0259
0206
0102
0270
0036
0034
0103
012032М10
013231
0044
0051
0053
