Что такое USB-UART TTL преобразователь CP2102. Как использовать CP2102 для программирования Arduino и других микроконтроллеров. Какие преимущества дает применение CP2102 по сравнению с другими конвертерами. Какие существуют особенности подключения и настройки CP2102.
Что такое USB-UART TTL преобразователь CP2102
USB-UART TTL преобразователь на базе микросхемы CP2102 — это устройство, которое позволяет подключать микроконтроллеры и другие устройства с UART-интерфейсом к компьютеру через порт USB. Основные характеристики CP2102:
- Преобразование интерфейсов USB 2.0 и UART (TTL)
- Напряжение питания: 5В (от USB)
- Выходное напряжение: 3.3В или 5В
- Скорость передачи данных: до 1 Мбит/с
- Встроенная память EEPROM: 1 кБ
- Рабочая температура: от -40°C до +85°C
CP2102 широко применяется для программирования и отладки Arduino, а также других микроконтроллеров и устройств с UART-интерфейсом. Он позволяет легко подключить такие устройства к современным компьютерам, не имеющим аппаратного COM-порта.
Преимущества использования CP2102
Преобразователь на базе CP2102 имеет ряд преимуществ по сравнению с другими подобными устройствами:
- Низкая стоимость при хорошей функциональности
- Высокая скорость передачи данных — до 1 Мбит/с
- Встроенная память EEPROM для хранения параметров
- Поддержка различных операционных систем (Windows, Linux, macOS)
- Компактные размеры модуля
- Возможность выбора выходного напряжения 3.3В или 5В
Благодаря этим особенностям CP2102 стал одним из самых популярных решений для USB-UART преобразования в любительских и полупрофессиональных проектах.
Подключение CP2102 к микроконтроллеру
Для подключения преобразователя CP2102 к микроконтроллеру необходимо соединить следующие контакты:
- GND — общий провод (земля)
- VCC — питание микроконтроллера (3.3В или 5В)
- TXD — передача данных от CP2102 к микроконтроллеру
- RXD — прием данных от микроконтроллера
Дополнительно могут использоваться линии RTS и DTR для аппаратного сброса микроконтроллера. При подключении важно соблюдать уровни напряжений — они должны соответствовать рабочему напряжению микроконтроллера (3.3В или 5В).
Настройка и использование CP2102 для программирования Arduino
Для использования CP2102 с Arduino необходимо выполнить следующие шаги:
- Подключить преобразователь к компьютеру через USB
- Установить драйверы CP2102 (если не установились автоматически)
- Подключить Arduino к преобразователю согласно схеме
- В Arduino IDE выбрать соответствующий COM-порт
- Выбрать нужную плату Arduino в настройках
- Загрузить скетч в обычном режиме
После этого можно использовать CP2102 для программирования и отладки Arduino через виртуальный COM-порт. Это удобно для плат Arduino без встроенного USB-преобразователя.
Особенности работы с CP2102 в различных операционных системах
Преобразователь CP2102 поддерживается в большинстве современных операционных систем, но есть некоторые особенности:
Windows
В Windows драйверы CP2102 обычно устанавливаются автоматически при первом подключении. Если этого не произошло, их можно скачать с сайта производителя Silicon Labs. После установки устройство появится в диспетчере устройств как виртуальный COM-порт.
Linux
В большинстве современных дистрибутивов Linux драйверы CP2102 уже включены в ядро. При подключении устройство должно определиться автоматически. Его можно найти в списке устройств как /dev/ttyUSB0 (или с другим номером).
macOS
Для macOS также может потребоваться установка драйверов от Silicon Labs. После установки устройство появится в системе как /dev/tty.SLAB_USBtoUART. В некоторых случаях может потребоваться перезагрузка после установки драйверов.
Применение CP2102 в проектах Интернета вещей (IoT)
USB-UART преобразователь CP2102 часто используется в проектах Интернета вещей (IoT) для подключения различных устройств к компьютеру или шлюзу. Вот несколько примеров применения:
- Программирование и отладка микроконтроллеров в IoT-устройствах
- Передача данных от датчиков к компьютеру или шлюзу
- Подключение модулей беспроводной связи (Wi-Fi, Bluetooth, LoRa) к управляющему компьютеру
- Организация связи между различными устройствами в IoT-системе
Благодаря своей надежности и простоте использования, CP2102 стал популярным выбором для многих разработчиков IoT-решений.
Альтернативы CP2102 и их сравнение
FT232RL
Микросхема от FTDI, одна из самых распространенных. Преимущества:
- Высокая надежность и стабильность работы
- Широкая поддержка в различных системах
- Наличие дополнительных функций (битбэнг-режим)
Недостатки: более высокая цена по сравнению с CP2102.
CH340G
Дешевая альтернатива от китайского производителя. Преимущества:
- Очень низкая цена
- Простота использования
Недостатки: меньшая функциональность, возможны проблемы с драйверами в некоторых системах.
PL2303HX
Еще одно популярное решение. Преимущества:
- Хорошая совместимость с различными устройствами
- Стабильная работа
Недостатки: несколько выше цена, чем у CP2102.
В целом, CP2102 представляет собой оптимальный баланс между ценой, функциональностью и надежностью, что и обусловило его широкое распространение.

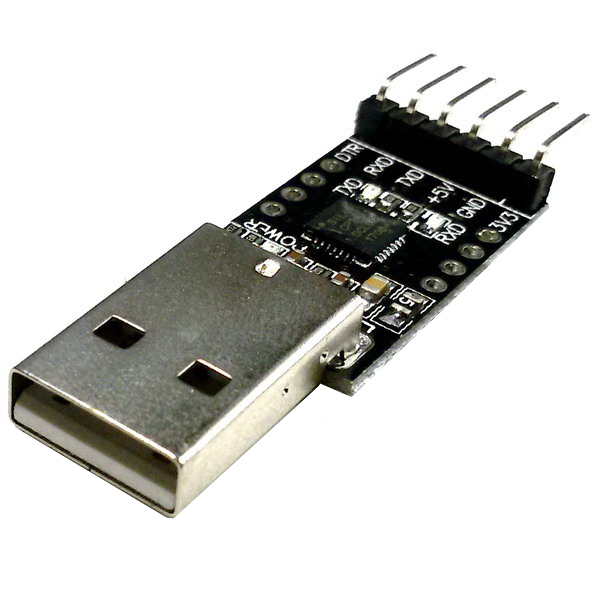

USB – UART TTL преобразователь на CP2102 (6 контактов)
1 550 тг
Нет в наличии
Уведомить о поступлении
Артикул: 1701006 Категория: Программаторы и преобразователи
- Описание
- Характеристики
- Габариты
Модуль последовательного преобразователя USB to UART на CP2102 применяется для подключения UART устройств к любому компьютеру или ноутбуку, который не имеет стандартного СОМ порта. Данный модуль может использоваться в качестве программатора для платформ Arduino.
Конвертер спроектирован на основе чипа CP2102 (аналог чипа FT232). Данная микросхема состоит из встроенного генератора номиналом 48 МГц, контроллера UART, EEPROM, буфера чтения (576 байт) и записи (640 байт).
Программатор может использоваться для программирования жёстких дисков, роутеров, Arduino, мобильных телефонов и смартфонов, тюнеров, а также любых устройств с TTL-логикой.
Контакты
- DTR – Data Terminal Ready / Reset
- 3V3 – питание преобразователя 3.3 В
- TXD – передача данных
- RXD – приём данных
- GND – общий
- +5V – питание преобразователя 5 В
Драйвер CP2102
Документация CP2102
Характеристики
| Страна-производитель | Китай |
|---|---|
| Микросхема преобразователя | CP2102 |
| Напряжение питания | 5 В |
| Выходное напряжения | 3. 3 В / 5 В |
| Преобразование | USB 2.0 в UART (TTL) |
| Скорость передачи данных | 300 бит/сек – 1 Мбит/сек |
| Объём EEPROM | 1 кБ |
| Рабочая температура | -40…+85 °C |
| Вес | 10 г |
|---|---|
| Размеры | 26 x 16 мм |
