Что такое тумблер и его основные характеристики

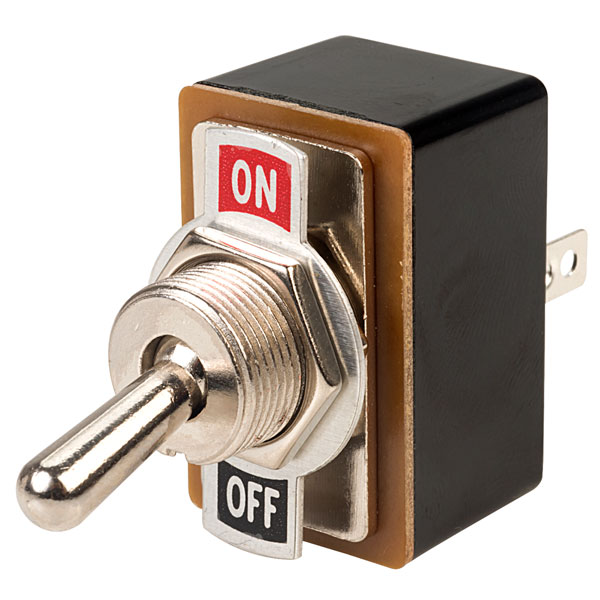

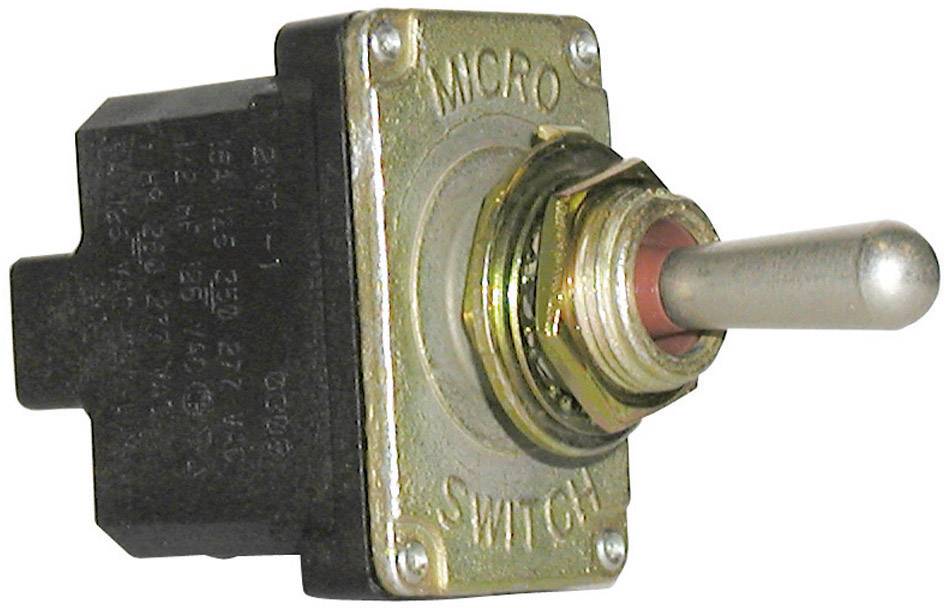

Тумблер — это разновидность электрического переключателя с рычажком, который может находиться в двух или трех фиксированных положениях. Основные характеристики тумблеров:
- Количество положений (обычно 2 или 3)
- Количество контактных групп (от 1 до 4 и более)
- Максимальный коммутируемый ток
- Рабочее напряжение
- Тип монтажа (панельный, печатный и др.)
- Степень защиты от внешних воздействий
В отличие от кнопочных переключателей, тумблеры обеспечивают надежную фиксацию в выбранном положении. Это делает их удобными для управления различными режимами работы устройств.
Виды тумблеров по количеству положений и контактных групп
Тумблеры различаются по количеству стабильных положений рычажка и числу коммутируемых цепей:
По количеству положений:
- Двухпозиционные (вкл/выкл)
- Трехпозиционные (вкл/выкл/вкл)
По числу контактных групп:
- Однополюсные (SPST, SPDT)
- Двухполюсные (DPST, DPDT)
- Трехполюсные (3PST, 3PDT)
- Четырехполюсные (4PST, 4PDT)
Наиболее распространены двухпозиционные однополюсные (SPST) и двухполюсные (DPST) тумблеры для простого включения/выключения. Трехпозиционные модели позволяют выбирать между двумя активными режимами.
Особенности конструкции и принцип работы тумблера
Основные элементы конструкции тумблера:
- Корпус
- Подвижный рычажок
- Неподвижные контакты
- Подвижные контакты на рычажке
- Пружинный механизм фиксации
При переключении рычажка происходит замыкание или размыкание контактов. Пружинный механизм обеспечивает четкую фиксацию в крайних положениях. Как работает тумблер:
- Усилие прикладывается к рычажку
- Рычажок поворачивается вокруг оси
- Подвижные контакты перемещаются
- Происходит коммутация цепи
- Пружина фиксирует новое положение
Такая конструкция обеспечивает надежное переключение и длительный срок службы тумблера.
Области применения тумблеров в электронике и технике
Благодаря простоте и надежности тумблеры широко используются:
- В бытовой технике (чайники, утюги, обогреватели)
- В автомобильной электронике
- В промышленном оборудовании
- В измерительных приборах
- В осветительных приборах
- В компьютерной технике
- В системах безопасности
Тумблеры позволяют легко переключать режимы работы, включать/выключать питание, выбирать источники сигнала и выполнять другие функции управления. Их наглядность и тактильная обратная связь удобны для пользователей.
Как правильно выбрать тумблер для конкретной задачи
При выборе тумблера следует учитывать несколько важных параметров:
- Коммутируемый ток и напряжение
- Количество необходимых положений
- Число коммутируемых цепей
- Способ монтажа
- Требуемая степень защиты
- Размеры и форма корпуса
Для правильного выбора необходимо:
- Определить электрические параметры коммутируемой цепи
- Выбрать тип тумблера по числу положений и контактов
- Учесть особенности монтажа в конкретном устройстве
- Проверить соответствие условиям эксплуатации
Правильно подобранный тумблер обеспечит надежную работу и долгий срок службы.
Отличия тумблеров от других типов переключателей
Тумблеры имеют ряд особенностей по сравнению с другими переключателями:
| Характеристика | Тумблер | Кнопочный переключатель | Ползунковый переключатель |
|---|---|---|---|
| Способ переключения | Поворот рычажка | Нажатие кнопки | Линейное перемещение |
| Фиксация положения | Есть | Обычно нет | Есть |
| Наглядность положения | Высокая | Низкая | Средняя |
| Скорость переключения | Средняя | Высокая | Низкая |
Тумблеры сочетают надежную фиксацию, наглядность и удобство переключения, что делает их оптимальными для многих применений.
Рекомендации по монтажу и подключению тумблеров
При монтаже и подключении тумблеров следует соблюдать несколько важных правил:
- Выбирать способ монтажа в соответствии с конструкцией устройства (панельный, печатный и т.д.)
- Соблюдать полярность подключения для полярных тумблеров
- Использовать провода соответствующего сечения
- Обеспечить надежную фиксацию тумблера в посадочном отверстии
- Защитить выводы от механических воздействий
- При необходимости применять дополнительную герметизацию
Правильный монтаж обеспечит надежную работу тумблера и безопасность устройства в целом. Всегда следуйте инструкциям производителя по установке конкретной модели.
Меры безопасности при работе с тумблерами
При использовании тумблеров необходимо соблюдать следующие меры безопасности:
- Не превышать максимально допустимые токи и напряжения
- Использовать тумблеры соответствующей степени защиты
- Не допускать попадания влаги и посторонних предметов внутрь
- Регулярно проверять целостность изоляции и контактов
- При необходимости применять дополнительные средства защиты
- Соблюдать правила электробезопасности при монтаже
Особое внимание следует уделять тумблерам, используемым в силовых цепях и устройствах с повышенными требованиями к безопасности. При возникновении сомнений лучше обратиться к специалисту.
Руководство по тумблерам-переключателям (Toggle switches)
Тумблеры (Toggle switches) – это цифровые переключатели вкл. / выкл. Они предлагают пользователям выбирать между двумя взаимоисключающими параметрами и всегда имеют значение по умолчанию. Переключатели должны обеспечивать немедленные результаты, предоставляя пользователям возможность контролировать свои предпочтения по мере необходимости.
Каждое утро я просыпаюсь, наливаю воду в чайник и поворачиваю выключатель. Как только вода закипит, я выключу чайник и налью кипяток в чашку. Переключатель на моем чайнике – пример тумблера. Если вы посмотрите внимательнее, вы заметите, что тумблеры-переключатели повсюду вокруг нас. Потому что у многих вещей есть два простых состояния: они либо включены, либо выключены. От переключателей света, до включения мобильной точки доступа на странице настроек нашего любимого мобильного приложения, мы каждый день взаимодействуем с тумблерами.
Тумблер – это цифровой переключатель включения / выключения.
Тумблеры лучше всего использовать для изменения состояния системных функций и предпочтений. Тумблер может заменить две радиокнопки (radio buttons) или один флажок (checkbox), чтобы позволить пользователям выбирать между двумя противоположными состояниями.
Иногда бывает трудно решить, какой элемент интерфейса использовать – radio buttons, флажки или тумблеры. Когда вы решаете какой вариант будет соответствовать вашему случаю использования, рассмотрите количество и тип параметров, и определите есть ли какое-либо значение по умолчанию. В приведенной ниже таблице приведены вопросы и ответы по этим часто используемым элементам интерфейса.
Радиокнопки
Флажки
Отдельный флажок
Тумблер-переключатели
Сколько параметров доступно?
Несколько
Несколько
1
1
Сколько вариантов может выбрать пользователь?
1
0 – все
2 (вкл.
/выкл.)
2 (вкл./выкл.)
Это вариант по умолчанию?
Да
Нет
Да
Да
Как бы вы описали варианты?
Взаимо -исключающие
Независимые друг от друга
Взаимо -исключающие
Взаимо -исключающие
Когда выбор будет иметь эффект?
После того, как пользователь нажмет на кнопку подтверждения изменений
После того, как пользователь нажмет на кнопку подтверждения изменений
После того, как пользователь нажмет на кнопку подтверждения изменений
Немедленно
Когда дизайнеры используют соответствующий элемент пользовательского интерфейса для определенного сценария, это помогает пользователям предсказать, что элемент интерфейса будет делать и как им управлять. Чтобы избежать неудовлетворенности пользователя и обеспечить понимание, следуйте рекомендациям по тумблерам приведённым ниже.
Тумблеры-переключатели должны оказывать немедленный эффект и не должны требовать от пользователя нажатия кнопки «Сохранить» или «Подтвердить», чтобы применить новое состояние.
Как всегда, мы должны стремиться сопоставлять систему с реальным миром. Подумайте о моем чайнике: мне не нужно поворачивать выключатель и отсоединять шнур, чтобы ощутить изменение состояния. Следовательно, пользователи ожидают такой же немедленный результат от цифрового тумблера, как и от его реального аналога (например, выключатель освещения). Немедленные результаты – это аспект тумблеров, которые предоставляют пользователям свободу и контроль обновления своих предпочтений по мере необходимости.
Если немедленные результаты не достижимы или кажутся некорректными, вместо этого следует использовать альтернативу (например, радиокнопки или один флажок — см. таблицу выше). Если вы рассматриваете возможность включения тумблеров в длинные формы, где присутствуют другие виды полей формы, и пользователям необходимо нажать кнопку «Отправить», чтобы другие изменения вступили в силу, не делайте этого. Этот сценарий смущает пользователей, потому что они не уверены, сработает ли переключение тумблера немедленно.
Избегайте путаницы любой ценой. Отделите элементы управления, которые дают мгновенные результаты от тех, которые требуют нажатия кнопки подтверждения.
В приложении United Airlines для iOS ничего не происходит, когда пользователи переключают тумблер. Как пользователь узнает, работает ли переключатель или нет? Результаты не были предоставлены. В этом случае лучше было использовать один флажок.
Рекомендуется:
Делайте сжатые подписиПри включении режима полета в iOS Apple дает немедленные результаты, изменяя иконку состояния мобильной сети в верхнем левом углу на значок самолета.
Делайте подписи к тумблерам короткими и понятными. Рассмотрим один из принципов дизайна взаимодействия Tog, который гласит: «Подписи меню и кнопок должны иметь ключевое слово(а), образуя уникальные ярлыки». Например, при разработке страницы настроек, где пользователь может обновлять настройки уведомлений: пишите Email уведомления или Текстовые уведомления, но не пишите «Хотите ли вы получать от нас уведомления по электронной почте?» Мы знаем, что пользователи читают ровно столько, сколько считают нужным, поэтому используйте для подписей ключевые слова и удалите лишние фразы.
Избегайте задавать вопросы и пишите понятно.
Подписи тумблера должны описывать, что элемент управления будет делать при включении. Они не должны быть нейтральными или двусмысленными. Если вы сомневаетесь, произнесите ярлык вслух и добавьте «вкл / выкл» в конце. Если это не имеет смысла, перепишите подпись.
Не рекомендуется:
Подпись Include non-maternity items? Для тумблера на сайте Le Tote нейтральная и заставляет гадать добавляет она или убирает товары указанной категории.
Рекомендуется:
Следуйте стандартам визуального дизайнаПодписи тумблеров-переключателей, используемые в приложении Google Календарь, являются прямыми и однозначными; они описывают состояние системы, когда переключатель включен и имеет смысл добавление слов «вкл / выкл».
Убедитесь, что тумблеры выглядят как ползунки и используют визуальные сигналы (т.
е. движение и цвет), чтобы избежать путаницы. Прежде всего, когда пользователь изменяет состояние тумблера, переключатель должен менять позицию – как это было бы в реальном мире.
Цвет – важное визуальное обозначение для переключателей, и есть две вещи, которые нужно иметь в виду: контраст и культурные различия. Когда дизайнеры используют низкоконтрастные цвета, пользователям становится трудно узнать, включен или выключен переключатель. Поэтому всегда используйте высококонтрастный цвет, чтобы сигнализировать об изменении состояния. Кроме того, не забудьте оценить общественные и культурные последствия для вашей аудитории. Например, красный цвет для положения «включено» алогичен, поскольку люди связывают его со знаками остановки или стоп-сигналами.
Кроме того, дескрипторы состояния – слова On и Off рядом с переключателем могут обеспечить четкую наглядность состояния системы.
Включен или выключен этот переключатель? В Windows 10 дескриптор состояния (слово Off) используется для определения текущего состояния тумблера (выкл.
). К сожалению, этот дескриптор неоднозначен: поскольку слово «Выкл» появляется справа от переключателя, а точка переключения слева, пользователи также могут интерпретировать состояние переключателя как включенное (то есть вдали от метки «Выкл.»).
). К сожалению, этот дескриптор неоднозначен: поскольку слово «Выкл» появляется справа от переключателя, а точка переключения слева, пользователи также могут интерпретировать состояние переключателя как включенное (то есть вдали от метки «Выкл.»).При добавлении дескрипторов состояний придерживайтесь слов вкл/выкл (on/off ), чтобы соответствовать правилам реального мира, и разместите оба слова off и on слева и справа, соответственно, чтобы избежать путаницы. Если только один дескриптор присутствует рядом с переключателем, его можно использовать в качестве подписи тумблера.
Если вы не знаете, как найти баланс между цветом и дескриптором состояния, проверьте, какая комбинация лучше всего подходит для ваших пользователей.
Рекомендуется:
Соблюдайте последовательностьAndroid-приложение Daylio использует контрастный цвет (фиолетовый) и дескрипторы состояния, чтобы четко указывать состояние переключателя (выключен на скриншоте слева и включен справа).
Следуйте правилам платформы и убедитесь, что тумблеры последовательно применяются в вашем приложении. Непоследовательность заставляет пользователей замедляться и тратить больше времени на размышления о том, как взаимодействовать с компонентами. Не заставляйте пользователей задаваться вопросом, работает ли форма с двумя переключателями так же, как тумблер.
Не рекомендуется:
ВыводПриложение iOS Chase Bank использует тумблеры и радиокнопки непоследовательно. За исключением типа элемента и количества контента эти три страницы почти идентичны. Когда я взаимодействовал с этими страницами, я ожидал, что они будут работать одинаково. Вместо этого я потратил время на то, чтобы выяснить, почему применённые мной маркетинговые настройки не сработали.
Тумблеры помогают пользователям обновлять настройки и другие типы информации.
При использовании переключателей, давайте понятные подписи, используйте стандартный визуальный дизайн и предоставляйте немедленные результаты. Имейте в виду, что тумблеры должны использоваться только тогда, когда пользователю необходимо выбрать между двумя противоположными состояниями. Когда вы рассматриваете использование переключателей на своем сайте или в приложении, оцените контекст и убедитесь, что они реализованы последовательно. Помните, что этот простой компонент пользовательского интерфейса может существенно повлиять на опыт пользователя.
Перевод статьи Alita Joyce
ПЕРЕКЛЮЧАТЕЛИ, ТУМБЛЕРЫ, КНОПКИ
Самый простой метод управления электричеством – это включение и отключение электрических цепей их замыканием-размыканием. Вот почему все радиоэлементы которые это делают, так важны в электронных схемах. Широкая категория переключателей включает в себя все электромеханические компоненты для подключения и отключения электрических цепей, в частности тумблеры, переключатели, кнопки и клавиатуры.
У каждого производителя электронных компонентов можно найти множество моделей этого типа. Но какой именно выбрать для конкретных целей?
Давайте рассмотрим на типах механических переключателей управляемых вручную, а также на их параметрах и применении в электронных схемах.
Что такое переключатель
Переключатели – элементы, которые контролируют поток электрического тока в цепи, они играют ключевую роль там, где требуется взаимодействие с пользователем. Эти элементы могут находиться только в одном из двух состояний: открытом или закрытом. В разомкнутом (выключенном) состоянии переключатель представляет собой просто разомкнутую цепь. В результате цепь разорвана, препятствуя протеканию тока. Когда он замкнут (включен), переключатель действует как нормальный проводник (имеет сопротивление, индуктивность), по которому может течь электрический ток и который замыкает цепь.
Есть много типов переключателей: тумблеры, кнопки, клавиши, клавиатуры, мембраны.
Каждый тип переключателя имеет набор уникальных функций, которые отличают его от других. К характерным особенностям относятся их механические параметры (способ переключения, количество управляемых цепей) и электрические (сопротивление, максимально допустимый ток, индуктивность, паразитная емкость и другие).Метод переключения
Чтобы перейти из одного состояния переключателя в другое, необходимо выполнить какое-то физическое действие, которое заставит физическое состояние компонента измениться. Способ активации переключателя – одна из его самых отличительных особенностей. Простейшее разделение может быть выполнено на границе переключателей, активируемых человеком, и переключателей, которые используют другие силы или явления для изменения своего положения. Активация переключателя может осуществляться путем скольжения, нажатия, вытягивания, вращения или любого другого действия, чаще всего с помощью руки / пальцев. Но на рынке также есть кнопки, активируемые ногой, или специальные элементы, активируемые, например, локтем – даже для нажатия языком, предназначенный для людей с ограниченными возможностями.
Переключающие элементы, использующие физические явления отличающиеся от движения человека, могут активироваться, допустим, температурой (термостаты), давлением (реле давления), магнитным полем (герконы) и так далее. Они чаще всего используются в качестве элементов безопасности или управления в системах регулирования. Хотя механические характеристики этих типов компонентов полностью отличаются от переключателей, активируемых человеком, они описываются теми же электрическими параметрами, что и другие переключатели.
Стабильная и нестабильная кнопка
Все переключатели попадают в одну из двух категорий: мгновенные (моностабильные) или фиксированные (бистабильные). Кнопка мгновенного действия (моностабильная) – это переключатель, который не имеет стабильного положения замыкания (хотя есть также переключатели, которые замкнуты по умолчанию). Это означает, что цепь замыкается только на мгновение, пока оператор каким-то образом воздействует на переключатель, затем тот переключатель возвращается в состояние по умолчанию.
Большинство переключателей называемых кнопками, относятся к категории переключателей мгновенного действия.
Есть переключатели защелкивающиеся (стабильные) кнопки, но они, по сути, представляют собой узкую группу этих элементов, поэтому, когда мы обычно говорим о кнопках, то имеем в виду именно кнопку мгновенного действия.
С другой стороны, тумблеры ведут себя так же, как выключатели света на стене – они остаются в одном состоянии, пока не переключатся в другое, в котором они затем остаются, пока действие не будет выполнено снова.
Полюса и позиции переключателей
Коммутатор должен иметь как минимум два контакта – один работает как обычный вход, другой как обычный выход, но это относится только к простейшей версии переключателя. Чаще всего у переключателя больше двух контактов. Есть вообще много различных конфигураций переключателей, которые описываются количеством цепей и положением.
- Количество полюсов в переключателе определяет количество отдельных цепей которыми он может управлять. Однополюсный переключатель может управлять только одной цепью, а четырехполюсный может управлять четырьмя разными цепями одновременно.
- Количество положений переключателя определяет, к скольким контактам может быть подключен каждый полюс переключателя. Например, если переключатель имеет два положения, каждая цепь (полюс) в переключателе может быть подключена к одному из двух контактов.
Однополюсный переключатель может управлять только одной цепью, а четырехполюсный может управлять четырьмя разными цепями одновременно.Зная сколько полюсов и положений у переключателя, можно более точно классифицировать его и представить его принципиальную схему (и наоборот). Обычно переключатели относятся к одной из категорий:
- однополюсные одноконтурные – SPST,
- однополюсные двухконтурные – SPDT,
- двухполюсные двухконтурные – DPDT.
Конечно есть переключатели и с большим количеством полюсов и коммутируемых цепей.
Переключатели SPST
Однополюсный, одноконтурный SPST переключатель имеет один вход и один выход, по умолчанию он может быть замкнут или разомкнут.
Он используется в качестве переключателей или кнопок мгновенного действия на клавиатуре. Кулисный переключатель SPST и его принципиальная схема показаны на рисунке далее.
Переключатели SPDT
Другой распространенный тип переключателя – SPDT, который представляет собой элемент с одним полюсом, но с двумя цепями. Он имеет три контакта: один общий и два, между которыми переключается сигнал с общего контакта. SPDT идеально подходит для выбора, например, между двумя источниками питания или двумя источниками сигналов. Он позволяет легко подключить одну из двух цепей к общему элементу.
Самые простые SPDT выполнены в виде ползунковых переключателей. На рисунке показан пример ползункового переключателя со схематической диаграммой этого элемента.
Переключатели DPDT
Двухполюсный переключатель с двумя цепями – DPDT, похож на два переключателя SPDT, которые могут управлять двумя отдельными цепями, но механически связаны друг с другом и переключаются вместе.
Переключатель DPDT имеет шесть контактов. На рисунке показан кулисный переключатель с такой конструкцией и его принципиальная схема.
Переключатели DPDT идеально подходят для переключения, например, симметричных сигналов или любых других, где необходимо коммутировать сразу две линии. Кроме того, такие выключатели часто используются для отключения электропитания от устройств 220 В – отключаются обе линии одновременно (фазный и нейтральный провод), поскольку обычно неизвестно на какой линии находится фаза.
Многополюсные переключатели
Переключатели с большим количеством полюсов не очень распространены, но доступны во многих удивительных конфигурациях. Они описываются аналогично однополюсным или двухполюсным выключателям / переключателям цепи, с заменой первой буквы (S или D) числовым обозначением. Так можно представить, например, переключатель 4PDT, который может управлять четырьмя отдельными цепями с двумя положениями на цепь. Пример такого переключателя вместе со схемой показан на рисунке далее.
Аналогичная ситуация и с переключателями с большим количеством позиций. Если четырехконтурный переключатель можно установить, например, в одно из четырех положений, он будет обозначен как 4P4T. Как будет выглядеть переключатель SP12T? Это может быть поворотный переключатель (типа галетный), у которого 1 полюс 12 положений.
Монтаж и механические параметры
Коммутатор можно встроить в схему разными способами. Основным делением в этом отношении является разделение на элементы для панельного монтажа и на печатной плате. Это не строгая классификация, так как есть много переключателей припаянных к печатным платам, но предназначенных для применения в панелях.
Как и большинство электронных компонентов, их можно разделить на компоненты для поверхностного монтажа (SMD) или компоненты для сквозного монтажа (THT). Элементы для сквозной сборки обычно больше, THT позволяет передавать более высокие механические нагрузки. Переключатели SMD меньше чем их аналоги THT, обычно намного ниже по высоте, занимают меньше места на печатной плате и требуют небольшого усилия для переключения.
Выключатели панельного монтажа снабжены элементами, позволяющими монтировать их в корпусе. Обычно они имеют резьбовые корпуса, которые позволяют затягивать их гайкой, но производители также используют и другие решения. Выводы адаптированы для THT, SMD или кабельной сборки.
Устойчивость к условиям окружающей среды
Панельные переключатели часто подвергаются воздействию окружающей среды. Основные угрозы для этих элементов: пыль и влага. Класс IP, присвоенный переключателю, указывает на устойчивость его к этим факторам. Степень защиты и классы IP определены в стандарте IEC 60529.
Класс IP описывается двумя числами, записанными в формате IPxy, где x – первая характеристическая цифра, обозначающая защиту от доступа внутрь корпуса, а также защиту от проникновения пыли внутрь. А y – вторая характеристическая цифра, указывающая на водонепроницаемость переключателя.
Самый низкий класс защиты IP00 означает устройство без защиты от доступа внутрь, в данном случае кнопки.
Класс защиты указывает например размер тел, которые могут попасть внутрь кнопки, или защиту от пыли. В случае защиты от проникновения воды уровни защиты меняются начиная от капель воды (степень 1) до защиты от затопления мощной струей воды под давлением (100 бар при температуре 80 ° C). в соответствии с DIN 40050 (класс 9). Самый высокий класс защиты – IP69.
Так же как класс IP определяет устойчивость к пыли и влаге, класс IK определяет устойчивость элементов к механическим повреждениям, так называемую антивандальную стойкость. Стандарт IEC 62262 определяют механическое сопротивление элементов как количество энергии механического удара, которое данный элемент может выдержать без повреждений. Стандарт также определяет высоту, с которой элемент может упасть без повреждений и других механических испытаний. Деление идёт на классы от IK00 – элемент совершенно не устойчивый к механическим повреждениям, до IK10, где элемент может выдерживать удар с энергией до 20 Дж (стальной шарик весом 5 кг и радиусом 50 мм, падающий с высоты 40 см).
Электрические параметры переключателей
Основные электрические параметры переключателей это номинальное напряжение и ток, сопротивление контактов и максимально допустимое количество перемещений переключателя (операций переключения).
- Номинальное напряжение – максимальное напряжение которое может выдержать выключатель. Это определяется многими факторами, включая изоляционные материалы, расстояние открытых контактов, скорость разъединения и соображения безопасности.
- Номинальный прямой ток – максимальный постоянный ток (или переменный), который переключатель может пропускать через замкнутые контакты. Этот ток ограничивается в основном нагревом переключателя из-за потери контактного сопротивления.
- Контактное сопротивление – электрическое сопротивление через которое протекает ток в замкнутом переключателе. Поскольку контакты переключателя не являются непрерывным проводником, контактное сопротивление больше, чем у сопоставимого непрерывного проводника. Из-за этого могут возникать падения напряжения, особенно при более высоких токах.
- Количество срабатываний – расчетное максимальное количество замыканий переключателя, после которого электрические и другие параметры могут ухудшиться. Поскольку переключатель является механическим элементом, каждое его движение вызывает определенную степень износа механизмов внутри этого элемента, что приводит к ухудшению параметров переключателя.
Из-за этого могут возникать падения напряжения, особенно при более высоких токах.Клавиатуры
Клавиатура – это матрица кнопок, которая чаще всего используется для ввода данных в устройство. Типичным примером является буквенно-цифровая клавиатура компьютера, которая вместе с мышью используется для управления ПК. Есть много типов клавиатур и множество технологий, по которым производят для них кнопки. Одним из наиболее распространенных типов клавиатур является мембранная клавиатура.
Она состоит из склеенных между собой тонких диэлектрических и проводящих слоев. Нажатие на поле заставляет два слоя укорачиваться соединяясь вместе, тем самым замыкая цепь кнопки.
Эти типы клавиатур, помимо компактности, отличаются невысокой ценой. Но это связано с пониженным комфортом пользователя – малый ход и как правило отсутствие тактильной связи ухудшают комфорт использования. С другой стороны, механические клавиатуры, обеспечивающие заметный ход, обеспечивают гораздо больший комфорт, но они дороже и сложнее в изготовлении.
Клавиатуры можно найти на многих устройствах, особенно там где требуется ввод данных. Наиболее распространены цифровые клавиатуры, которые можно найти в электронных замках, домофонах или банкоматах. В последних часто устанавливают клавиатуры с повышенной устойчивостью к повреждениям, так называемая антивандальная защита.
Выключатели безопасности
Системы безопасности – очень важное применение переключателей или кнопок. Тут есть два основных применения – аварийные выключатели и выключатели безопасности. Они различаются способом работы и, следовательно, требованиями к механическим и электрическим параметрам. Кроме того они подчиняются ряду стандартов надежности, например, IEC 61508 или IEC 61511.
Аварийный выключатель – это предохранительный механизм, используемый для выключения устройства в аварийной ситуации, например в случае угрозы жизни или здоровью, когда его нельзя выключить обычным способом. В отличие от простого переключателя, который выключает все схемы в правильном порядке и безопасно для техники, переключатель аварийной остановки спроектирован и настроен таким образом, чтобы остановить работу как можно скорее (даже если он повредит прибор).
Кроме того, такой элемент должен эксплуатироваться просто и быстро, чтобы даже в стрессовой ситуации оператор с нарушенными исполнительными функциями или посторонний человек мог активировать его без проблем. Защитные выключатели обычно проектируются так, чтобы их легко заметил даже неподготовленный оператор или посторонний.
Большинство выключателей аварийной остановки имеют съемный защитный барьер для предотвращения случайного срабатывания (например крышка, которую необходимо поднять, или стеклянная пластина которую необходимо разбить перед выключением оборудования).
Выключатели безопасности используются для контроля положения устройств безопасности (например, дверей и створок машины). Когда дверь, защищенная таким образом, открывается, предохранительный выключатель передает сигнал на блок управления, связанный с безопасностью, который немедленно останавливает опасные функции машины. Такие переключатели используются в различных сферах, где существует опасность для человека – в станках с числовым программным управлением, заводских роботах и так далее.
Итого, переключатели и кнопки отвечают за самую основную деятельность в схеме – управление потоком электричества, они являются ключевыми элементами многих электронных устройств. Выбор подходящих моделей является ключевым аспектом обеспечения их эргономичности и эксплуатационной надежности, а также соответствующего класса безопасности для пользователей.
Форум по справочной информации
как выбрать и подключить самостоятельно по инструкции
Обновлена: 25 Мая 2022 349 0
Поделиться с друзьями
Содержание статьи
Тумблер – устройство, предназначенное для переключения низковольтных цепей постоянного и переменного тока небольшой мощности. Конструктивные особенности тумблеровТумблером называют устройство с короткой ручкой и положительным щелчком. В его состав входят рычаги, соединенные локтевым шарнирным механизмом. Модели небольших размеров и массы называют микротумблерами. Все элементы изготавливаются из металла или прочных полимерных материалов. Если тумблер планируется использовать в условиях высокой влажности и/или контакта с агрессивными средами, в его конструкцию входят резиновые или силиконовые уплотнители. В комплекте поставки могут присутствовать декоративные гайки.
Популярность тумблерам обеспечивают простая и надежная конструкция, бесперебойность, понятная схема подключения и функционирования, долговечность. Какие характеристики учитывают при выборе подходящего вида тумблера
Типы тумблеров и принцип их работыПроизводители предлагают тумблерные переключатели с разным количеством полюсов и положений. Число полюсов равно количеству цепей, которыми может управлять устройство. Число положений характеризует количество контактов, к которым может подключаться каждый полюс. По количеству полюсов и положений тумблеры классифицируются следующим образом:
Это наиболее популярные варианты, но производители предлагают и устройства с большим количеством полюсов. Как правильно подключить тумблерПри необходимости установки тумблера или замены вышедшего из строя устройства необходимо осуществить следующие шаги:
При замене или подключении тумблера необходимо соблюдать правила электрической безопасности. Была ли статья полезна?Да Нет Оцените статью Что вам не понравилось? Другие материалы по темеАнатолий Мельник Специалист в области радиоэлектроники и электронных компонентов. |
Производители предлагают несколько видов таких коммутаторов. Подходящую модель выбирают в соответствии с характеристиками электрооборудования и условиями эксплуатации. Тумблеры, которые нужны для комфортного управления комплексом приборов, размещают на общей панели. Эти устройства востребованы в условиях, не требующих частых переключений.
Имеют по одному входу и выходу. При переводе рычага в позицию «Включено» электроцепь замыкается, питание поступает от источника к потребителю. В позиции «Выключено» переключатель размыкает цепь и прекращает питание приборов, инструментов, оборудования. Мгновенную реакцию устройства на изменение положения рычага обеспечивает пружина, входящая в конструкцию.
Консультант по подбору деталей в компании РадиоЭлемент.Инструкции по работе с тумблером
Каждое утро я просыпаюсь, наливаю воду в чайник и включаю его. Как только вода закипит, я выключаю чайник и наливаю себе чашку. Переключатель на моем чайнике является примером переключателя. Если вы обратите пристальное внимание, вы заметите, что тумблеры окружают нас повсюду, потому что у многих вещей есть два простых состояния: они либо включены, либо выключены (но не «чуть-чуть включены»). От выключателей света до включения мобильной точки доступа и страницы настроек в нашем любимом мобильном приложении — мы взаимодействуем с переключателями каждый день.
Определение: Тумблер представляет собой цифровой переключатель включения/выключения.
Переключатели лучше всего использовать для изменения состояния системных функций и предпочтений. Переключатели могут заменить два переключателя или один флажок, чтобы пользователи могли выбирать между двумя противоположными состояниями.
Иногда бывает непросто решить, какой элемент пользовательского интерфейса использовать — переключатели, флажки или переключатели. Когда вам интересно, какой вариант подойдет для вашего варианта использования, подумайте о количестве и типе параметров, а также о том, есть ли какое-либо четкое значение по умолчанию. В таблице ниже приведены вопросы и ответы об этих часто используемых элементах пользовательского интерфейса.
| Радиокнопки | Флажки | Один флажок | Тумблеры | |
|---|---|---|---|---|
Сколько опций доступно? | Несколько | Несколько | 1 | 1 |
| Сколько вариантов может сделать пользователь? | 1 | 0 – все | 2 (вкл/выкл) | 2 (вкл/выкл) |
| Есть ли опция по умолчанию? | Да | № | Да | Да |
| Как бы вы описали выбор? | Взаимоисключающий | Независимо друг от друга | Взаимоисключающие | Взаимоисключающий |
| Когда выбор вступает в силу? | После того, как пользователь нажмет кнопку отправки | После того, как пользователь нажмет кнопку отправки | После того, как пользователь нажмет кнопку отправки | Немедленно |
Когда дизайнеры используют соответствующий элемент пользовательского интерфейса для определенного сценария, это помогает пользователям прогнозировать, что будет делать элемент пользовательского интерфейса и как им управлять.
Чтобы избежать разочарования пользователя и обеспечить понимание, следуйте этим рекомендациям по переключателям.
Немедленные результаты
Тумблеры должны вступить в силу немедленно и не должны требовать от пользователя нажатия кнопки Сохранить или Отправить для применения нового состояния. Как всегда, мы должны стремиться привести систему в соответствие с реальным миром. Возьмем, к примеру, мой чайник: мне не нужно щелкать выключателем и отсоединять шнур, чтобы ощутить изменение состояния. Следовательно, пользователи ожидают от цифрового переключателя таких же немедленных результатов, как и от их аналогов в реальном мире (например, выключателей света). Немедленные результаты — это аспект тумблеров, который предоставляет пользователям свободу и контроль для обновления их предпочтений по мере необходимости.
Если немедленные результаты недостижимы или кажутся неподходящими, следует использовать альтернативу (например, переключатели или один флажок — см.
таблицу выше). Если вы планируете включить переключатели в длинные формы, где присутствуют другие типы полей формы, и пользователям нужно будет нажать кнопку Отправить , чтобы другие изменения вступили в силу, не делайте этого. Этот сценарий сбивает пользователей с толку, потому что они не могут быть уверены, что их выбор переключателя вступит в силу немедленно. Избегайте путаницы любой ценой. Отделите элементы управления, которые дают мгновенные результаты, от тех, которые требуют нажатия командной кнопки.
Не делать:
В приложении United Airlines для iOS, кроме визуального изменения, ничего не происходит, когда пользователи нажимают тумблер. Как пользователь узнает, сработало переключение или нет? Результаты не были предоставлены. В этом случае один флажок был бы лучшим выбором.Сделать:
При включении режима полета для iOS Apple обеспечивает немедленные результаты, заменяя полоски сотовой связи в верхнем левом углу на значок самолета.
Предоставьте лаконичные ненейтральные этикетки
Наклейки на тумблеры должны быть короткими и прямыми . Рассмотрим один из Принципов дизайна взаимодействия Тога, который гласит: «Названия меню и кнопок должны иметь ключевое слово (слова) в первую очередь, образуя уникальные ярлыки». Например, при разработке страницы настроек, где пользователь может обновить настройки уведомлений: скажите Уведомления по электронной почте или Текст уведомления и не говорите Вы хотите получать уведомления по электронной почте от нас? Мы знаем, что пользователи читают ровно столько, сколько, по их мнению, им нужно, поэтому загрузите ярлыки ключевыми словами и удалите лишние фразы. Избегайте задавать вопросы и пишите для удобства сканирования.
Метки переключателей должны описывать, что будет делать элемент управления, когда переключатель включен; они не должны быть нейтральными или двусмысленными. Если вы сомневаетесь, произнесите метку вслух и добавьте «вкл/выкл» в конце.
Если это не имеет смысла, то перепишите этикетку.
Не делать:
На этикетке есть товары, не предназначенные для беременных? для этого тумблера Le Tote является нейтральным и заставляет пользователей сомневаться, включают они или исключают продукты.До:
Для сравнения, метки тумблеров, используемые в приложении Google Calendar, являются прямыми и однозначными; они описывают состояние системы, когда переключатель включен, и имеют смысл с придатком «вкл/выкл».Следуйте стандартному визуальному дизайну
Убедитесь, что тумблеры выглядят как ползунки, а используют визуальные подсказки (т. е. движение и цвет), чтобы избежать путаницы. Прежде всего, когда пользователь меняет состояние переключателя, переключатель должен изменить положение — как это было бы в реальном мире.
Цвет является важным визуальным обозначением для переключателей, и нужно помнить о двух вещах: контрасте и культурных различиях.
Когда дизайнеры используют низкоконтрастные цвета, пользователям становится трудно понять, является ли переключатель на или на . Поэтому всегда используйте высококонтрастный цвет , чтобы сигнализировать об изменении состояния. Кроме того, обязательно оцените социальные и культурные последствия для вашей аудитории. Например, красный цвет для позиции на позиции нелогичен тем, которые ассоциируют его со знаками остановки или стоп-сигналами.
Кроме того, дескрипторы состояния — слова On и Off рядом с переключателем — могут обеспечить четкое представление о состоянии системы.
Этот переключатель включен или выключен? В Windows 10 дескриптор состояния (слово Off) используется для определения текущего состояния переключателя (off). К сожалению, этот дескриптор неоднозначен: поскольку слово «Выкл.» появляется справа от переключателя, а точка переключателя — слева, пользователи также могут интерпретировать состояние переключателя как «включено» (то есть вне метки «Выкл.
»). При добавлении дескрипторов состояния придерживайтесь на / на , чтобы соответствовать принятым в реальном мире соглашениям, и включите как на , так и на соответственно слева и справа от переключателя, чтобы избежать путаницы. Если рядом с переключателем присутствует только один дескриптор, его можно принять за метку переключателя.
Если вы не знаете, как сбалансировать цвет и дескрипторы состояния, оцените и протестируйте, чтобы определить, какая комбинация лучше всего подходит для ваших пользователей.
Сделать:
Приложение Daylio для Android использует контрастный цвет (фиолетовый) и не содержит дескрипторов состояния, чтобы четко указать состояние переключателя (выключено на левом снимке экрана и включено на правом).Внедрять последовательно
Следуйте соглашениям о платформе, и убедитесь, что тумблеры последовательно реализованы в вашем приложении.
Несогласованность заставляет пользователей замедляться и тратить больше времени на размышления о том, как взаимодействовать с компонентами. Не заставляйте пользователей задаваться вопросом, работает ли вопрос или утверждение с двумя переключателями так же, как тумблер.
Не делать:
Приложение Chase Bank для iOS использует переключатели и переключатели непоследовательно. За исключением типа элемента и количества контента, эти три страницы практически идентичны. Когда я взаимодействовал с этими страницами, я ожидал, что они будут работать одинаково. Вместо этого я провел время, задаваясь вопросом, почему мои маркетинговые предпочтения не сработали.Заключение
Переключатели помогают пользователям обновлять предпочтения, настройки и другие типы информации. При использовании переключателей предоставляйте прямые метки, используйте стандартный визуальный дизайн и получайте немедленные результаты. Имейте в виду, что тумблеры следует использовать только тогда, когда пользователю необходимо выбрать между двумя противоположными состояниями.
Когда вы просматриваете использование переключателей на своем сайте или в приложении, оценивайте контекст и убедитесь, что они реализованы последовательно. Помните, что этот простой компонент пользовательского интерфейса может оказать большое влияние на пользовательский опыт.
Типы переключателей — Переключатели — Основы электроники
Переключатели
Обычным переключателем, который используется для замыкания и разрыва электрических соединений, является тумблер «вкл-выкл» .
Такой переключатель можно использовать в простой схеме для включения или выключения лампочки (рисунок ниже).
В этом типе есть два контакта, и переключатель либо подключается
их вместе ( замкнутые контакты ) или разъединяет их ( разомкнутые контакты ), в зависимости
в какую сторону брошена ручка.
Ни корпус переключателя, ни рукоятка не связаны электрически ни с одним из двух контактов.
Любой переключатель, который замыкает или размыкает одну пару контактов, называется 9.0250 однополюсный , однополюсный (или SPST) переключатель.
Схема, использующая тумблер для включения и выключения лампочки.
Количество полюсов и количество бросков
Выключатели обычно классифицируются по количеству полюсов и количеству бросков . Поляки показаны на схемах как те контакты, через которые ток поступает в переключатель; они связаны к подвижным контактам. Каждый полюс может быть соединен с другой частью цепи через переключатель, «перекинув» переключатель (подвижные контакты) в другое положение. Это действие обеспечивает индивидуальный путь проводимости через переключатель для каждого полюсного соединения. Число из бросает указывает количество различных цепей, которыми можно управлять каждый полюс. Подсчитав количество точек, в которых ток входит в переключатель (из схемы символ или сам выключатель) можно определить количество полюсов. Подсчитав количество различных точек, с которыми может соединяться каждый полюс, вы можете определить количество бросков.
Рисунок ниже поможет вам понять эту концепцию, показывая схематические обозначения различных переключателей.
Схематические обозначения переключателей.
На рисунке выше (вид А) показано условное обозначение однополюсного двухпозиционного переключателя. Левое соединение схематического символа представляет собой точку, в которой ток входит в выключатель. Правильные соединения представляют собой две разные точки, к которым может быть подведен этот ток. переключился. По условному обозначению легко определить, что это однополюсный, двухпозиционный (SPDT) выключатель.
Теперь посмотрите на рисунок выше (вид B). Схема символ имеет две точки, в которых ток может войти в переключатель, поэтому это двухполюсный переключатель. Каждый из полюсов механически связан (все еще электрически разделен) с одной точкой, так что это является однопозиционным переключателем. Для прокладки двух отдельных цепей требуется только один бросок через коммутатор.
На рисунке выше (вид С) показано условное обозначение двухполюсного переключателя на два направления.
Вам может помочь представление о переключателях с более чем одним полюсом как о нескольких соединенных переключателях.
вместе механически. Например, переключатель, показанный на рисунке выше (вид C), может быть
можно представить как два однополюсных переключателя на два направления, механически соединенных вместе.
Тип привода
Помимо уже описанного тумблера, выключатели могут иметь и другие исполнительные механизмы (подвижные части). Есть рубильники, кнопки, кулисные переключатели, подрулевые переключатели, клавишные переключатели и поворотные переключатели.
Количество позиций
Выключатели также классифицируются по количеству положений исполнительного устройства.
На рисунке ниже показаны три тумблера, положения тумблеров и принципиальные схемы.
переключателя. На рисунке ниже (вид А) показан однополюсный, однопозиционный, двухпозиционный переключатель.
Переключатель имеет маркировку, указывающую на положение ON (когда переключатель замкнут) и
Положение OFF (когда переключатель разомкнут). На рисунке ниже (вид B) однополюсный,
двухпозиционный, трехпозиционный переключатель.
Маркировка переключателя показывает два положения ON и
положение ВЫКЛ. Когда этот переключатель находится в положении OFF, соединение между любыми клеммами не устанавливается.
В любом из положений ВКЛ центральный контакт (2) соединяется с одним из внешних
терминалы. (Внешние клеммы не соединены вместе ни в каком положении переключателя.)
На рисунке ниже (вид С) показан однополюсный, двухпозиционный, двухпозиционный переключатель.
Положения ВЫКЛ нет. В любом положении этого переключателя центральная клемма (2)
подключен к одному из внешних терминалов.
Двух- и трехпозиционные переключатели.
Мгновенные и фиксированные выключатели положения
В некоторых переключателях одно или несколько положений переключателя являются мгновенными . Это означает, что
переключатель будет оставаться в мгновенном положении только до тех пор, пока привод удерживается в этом положении.
должность. Как только вы отпустите привод, переключатель вернется в немгновенное положение.
должность. Выключатель стартера в автомобиле является примером переключателя мгновенного действия.
Как только вы отпускаете переключатель, он больше не подает питание на стартер.
Другой тип переключателя может быть заблокирован в или вне какого-либо переключателя. позиции. Эта блокировка предотвращает случайное перемещение переключателя. Если переключатель имеет заблокированные положения, переключатель не может быть перемещен из этих положений случайно (из-за того, что переключатель был сбит или ошибочно принят за разблокированный переключатель). Если переключатель имеет заблокированных положениях, переключатель не может быть случайно переведен в эти положения.
Как заменить тумблер освещения кулисным переключателем
По
Bob Formisano
Bob Formisano
Bob Formisano — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов.
Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, в том числе оцинкованных водопроводных труб, трубчатой электропроводки и многого другого. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 09/27/22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Джиллиан Дара
Факт проверен Джиллиан Дара
Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл.
Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.
Узнайте больше о The Spruce’s Редакционный процесс
Ель / Марго Кавин
Обзор проекта
Однополюсные выключатели света используются для управления питанием осветительных приборов или розеток из одного места и являются наиболее распространенным типом выключателей в доме. Наиболее распространенный тип однополюсного переключателя — хорошо известный тумблер, но со временем он может выглядеть устаревшим. Переход на новый кулисный переключатель занимает всего несколько минут и не требует дополнительной проводки или специальных соединений.
Что такое кулисный переключатель?
Клавишный переключатель значительно шире и более плоский, чем традиционный тумблер. Он работает таким же образом, чтобы включать и выключать питание, но для его работы требуется меньшее усилие рук.
Если накладка нового выключателя меньше оригинальной, вы можете облегчить себе задачу и покрыть контур старой накладки новой накладкой большего размера — ремонт стены или подкрашивание не потребуется.
Нужна дополнительная помощь? Поговорите с электриком рядом с вами
Наши партнеры могут помочь вам сравнить расценки лучших специалистов рядом с вами
Узнать цену
Раскрытие информации рекламодателя
Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.
Оборудование/инструменты
- Универсальный нож
- Отвертки
- Бесконтактный тестер напряжения
- Кусачки/инструменты для зачистки проводов
- Плоскогубцы с тонкими губками
Материалы
- Черная изолента (по необходимости)
- Однополюсный кулисный переключатель с накладкой
Отключите питание и подготовьте крышку
Отключите питание цепи, питающей выключатель, отключив соответствующий выключатель в сервисной панели вашего дома (коробка выключателя). Если старая крышка была окрашена, аккуратно надрежьте по периметру крышки канцелярским ножом краску.
Ель / Марго КэвинСнимите старую крышку
Снимите винты крышки, затем подденьте пластину тонкой плоской отверткой. Будьте осторожны, чтобы не коснуться каких-либо проводов внутри электрической коробки.
Убедитесь, что питание отключено, прикоснувшись к винтовым клеммам переключателя бесконтактным тестером напряжения. Если тестер показывает напряжение, вернитесь к сервисной панели и отключите правильный автоматический выключатель, затем повторно проверьте провода. Если вы не можете определить правильный выключатель, который нужно выключить, вам нужно выключить главный выключатель, который обесточит весь ваш дом.
Ель / Марго КэвинСнимите винты переключателя
Удалите крепежные винты в верхней и нижней части монтажной планки переключателя, которыми переключатель крепится к распределительной коробке. Аккуратно потяните корпус переключателя в сторону от электрической коробки, чтобы получить доступ к проводным соединениям, которые могут находиться на задней части корпуса переключателя.
Ель / Марго КэвинПроверьте проводку
Проверьте состояние проводки и правильность маркировки. Вы также можете сделать снимок на свой смартфон в этот момент, чтобы помочь вам вспомнить, куда все идет.
Однополюсные выключатели всегда подключаются к двум горячим проводам. Один провод почти наверняка будет черным. Другой горячий провод может быть красным или белым. Если он белый, на его конце должна быть полоса черной или красной изоленты, указывающая на то, что он служит проводом под напряжением. В других случаях белый провод может быть подключен к выключателю без маркировки, указывающей на то, что он горячий. Если это так, предыдущий электрик неправильно пометил провод, и вы должны пометить его как горячий провод, обмотав его полосой черной изоленты после отсоединения.
Выключатель также должен иметь оголенный медный или зеленый изолированный провод заземления, подключенный к его заземляющему винту (старые системы электропроводки могут не иметь заземляющего провода).
Электрическая коробка может также содержать соединенные вместе белые нейтральные провода.
Стандартные однополюсные выключатели не подключаются к нулевым проводам. Однако некоторые «умные переключатели», которыми можно управлять с помощью телефона или другого устройства, включают нейтральное соединение для обеспечения небольшого тока, чтобы переключатель мог принимать беспроводной сигнал.
Ель / Марго КэвинУдаление старого переключателя
Отсоедините старый переключатель, удалив два провода, которые к нему подключаются. Обычно для этого необходимо ослабить винтовые клеммы и снять переключатель. В качестве альтернативы провода можно соединить с помощью вставных фитингов. Для вставных фитингов обычно имеется прорезь или отверстие, в которое можно вставить маленькое лезвие отвертки или гвоздь, чтобы ослабить соединение и вытащить провод. В этом случае вы также можете удалить старый выключатель, перерезав старые провода рядом с выключателем с помощью кусачек.
Просто не забудьте оставить достаточную длину, чтобы прикрепить новый переключатель. Как правило, у вас должно быть не менее шести дюймов дополнительного провода.Ель / Кевин Норрис
Зачистите концы проводов (при необходимости)
Зачистите около 3/4 дюйма изоляции от двух проводов под напряжением и провода заземления, используя при необходимости инструменты для зачистки проводов. Если имеющиеся концы проводов надрезаны или иным образом повреждены, отрежьте их и снимите 3/4 изоляции, оставив чистые провода. Согните открытый медный конец каждого провода (при необходимости) в С-образные петли, используя острогубцы.
Наконечник
Если провода горячего контура настолько короткие, что с ними трудно работать, вы можете удлинить соединения, добавив косички (соединенные с проводом цепи с помощью разъемов), а затем подключите косички к выключателю.
Ель / Кевин Норрис
Ориентация нового переключателя
Обратите внимание, что переключатель будет либо иметь маркировку «ВЕРХ», либо он будет иметь латунную пластину или какой-либо другой отличительный знак, обозначающий верхний конец.
Ель / Марго Кэвин Эта правильная ориентация важна. Хотя переключатель по-прежнему будет работать в перевернутом положении, это приводит к запутанной и непрофессиональной установке.Подключить новый коммутатор
Наденьте заземляющий провод на винтовую клемму заземления на коммутаторе так, чтобы крючок обернулся вокруг винта по часовой стрелке. Это приведет к затягиванию петли при затягивании винта. Затяните винт отверткой.
Подсоедините каждый из двух горячих проводов к одной из двух основных винтовых клемм на переключателе и затяните клемму, как с заземляющим винтом. Две клеммы взаимозаменяемы, и любой провод может подходить к любой клемме, но только один провод может быть под каждой клеммой. Потяните за провода, чтобы убедиться, что они надежно закреплены.
Совет
Хотя ваш выключатель может иметь вставные фитинги, большинство электриков избегают их, так как винтовые клеммы более надежны и с меньшей вероятностью ослабевают со временем.
Ель / Марго КэвинУстановка коммутатора в коробку
Аккуратно вставьте новый переключатель в коробку, аккуратно сложив провода в коробку за переключателем. Закрепите коммутатор в коробке двумя длинными крепежными винтами вверху и внизу монтажной планки коммутатора.
Ель / Марго КэвинПроверьте размер крышки
Проверьте установку крышки, поместив ее на выключатель. если новая пластина не полностью закрывает контур старой пластины, купите накладку большего размера, которая подходит для модели переключателя.
Ель / Марго КэвинУстановите крышку и проверьте коммутатор
Установите накладку с помощью прилагаемых винтов (некоторые кулисные переключатели имеют нижнюю крышку, которая привинчивается, и верхнюю крышку, которая защелкивается на основании). Будьте осторожны, чтобы не перетянуть винты, которые могут погнуть или треснуть накладку. Включите питание, включив автоматический выключатель, затем проверьте правильность работы выключателя.
Просто не забудьте оставить достаточную длину, чтобы прикрепить новый переключатель. Как правило, у вас должно быть не менее шести дюймов дополнительного провода.
Эта правильная ориентация важна. Хотя переключатель по-прежнему будет работать в перевернутом положении, это приводит к запутанной и непрофессиональной установке.
