Электрические схемы с твс 110. Простое устройство получения высокого напряжения

Собрать генератор высокого напряжения в домашних условиях несложно, в этой статье рассмотрим простую автогенераторную схему, отличительными особенностями которой является простота и большая выходная мощность.

Автогенератор представляет собой самовозбуждающуюся систему с обратной связью, которая в свою очередь обеспечивает поддержание колебаний. В такой системе частота и форма колебаний определяются свойствами самой системы, а не задаются внешними параметрами.

Схема устройства представлена ниже:

Устройство представляет собой двухтактный автогенераторный преобразователь. Полевые транзисторы VT1, VT2 включаются поочередно, например, если включен транзистор VT1, напряжение на его стоке уменьшается, открывается диод VD4, тем самым напряжение на затворе транзистора VT2 уменьшается, не давая ему открыться. Защитные диоды VD2, VD3 предохраняют затворы транзисторов от перенапряжения. Форма импульсов на трансформаторе T1 близка к синусоидальной.

Основным элементом схемы является высоковольтный трансформатор T1. Лучше всего подходят строчные трансформаторы (ТВС) от ламповых черно-белых телевизоров советского производства. Магнитопровод у таких трансформаторов ферритовый, состоит из двух П-образных частей. Высоковольтная вторичная обмотка выполнена в виде цельной пластмассовой катушки, как правило, расположена отдельно от блока первичных обмоток. Я использовал магнитопровод от строчного трансформатора марки ТВС-110Л4 (магнитная проницаемость 3000НМ), высоковольтную обмотку снял от трансформатора ТВС-110ЛА. Родную первичную обмотку необходимо демонтировать, и намотать новую, из эмалированного медного провода диаметром 2мм, всего 12 витков с отводом от середины (6+6). Во время сборки между П-образными частями магнитопровода, в месте стыка, необходимо проложить картонные прокладки, толщиной примерно в 0,5мм, для уменьшения насыщения магнитопровода.

Дроссель L1 намотан на феритовом Ш-образном магнитопроводе, 40-60 витков эмалированного медного провода диаметром 1,5мм, между стыками магнитопровода проложена прокладка толщиной 0,5мм. В качестве сердечника можно использовать ферритовые кольца или П-образную часть магнитопровода строчного трансформатора.

Конденсатор C3 состоит из 6-ти параллельно соединенных конденсаторов марки К78-2 0,1мк х 1000В, они хорошо подходят для работы в высокочастотных контурах. Резисторы R1,R2 лучше ставить мощностью не менее 2Вт. Высокочастотные диоды VD4, VD5 можно заменить на HER202, HER303 (FR202,303).

Для питания устройства подойдет нестабилизированный блок питания с напряжением 24-36В, и мощностью 400-600Вт. Я использую трансформатор ОСМ-1 (габаритная мощность 1кВт) с перемотанной вторичной обмоткой на 36В.

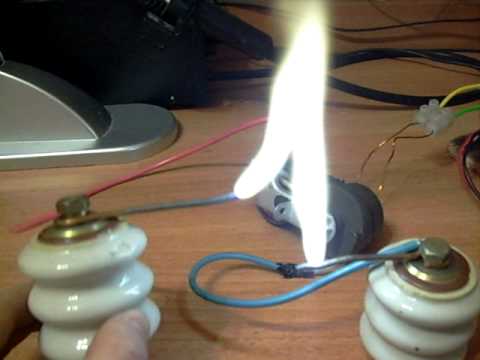

Электрическая дуга зажигается с расстояния 2-3мм между выводами высоковольтной обмотки, что примерно соответствует напряжению 6-9кВ. Дуга получается горячей, толстой и тянется до 10см. Чем длиннее дуга, тем больше потребляемый ток от источника питания. В моем случае максимальный ток достигал значения 12-13А при напряжении питания 36В. Чтобы получить такие результаты, нужен мощный источник питания, в данном случае это имеет основное значение.

Для наглядности я сделал лестницу “Иакова” из двух толстых медных проводов, в нижней части расстояние между проводниками составляет 2мм, это необходимо для возникновения электрического пробоя, выше проводники расходятся, получается буква “V”, дуга, зажигается внизу, нагревается и поднимается вверх, где обрывается. Я дополнительно установил небольшую свечу под местом максимального сближения проводников, для облегчения возникновения пробоя. Ниже на видеоролике продемонстрирован процесс движения дуги по проводникам.

С помощью устройства можно пронаблюдать коронный разряд, возникающий в сильно неоднородном поле. Для этого я вырезал из фольги буквы и составил фразу Radiolaba, поместив их между двумя стеклянными пластинами, дополнительно проложил тонкий медный провод для электрического контакта всех букв. Далее пластины кладутся на лист фольги, который подключён к одному из выводов высоковольтной обмотки, второй вывод подключаем к буквам, в результате вокруг букв возникает голубовато-фиолетовое свечение и появляется сильный запах озона. Срез фольги получается острым, что способствует образованию резко неоднородного поля, в результате возникает коронный разряд.

При поднесении одного из выводов обмотки к энергосберегающей лампе, можно увидеть неравномерное свечение лампы, здесь электрическое поле вокруг вывода вызывает движение электронов в газонаполненной колбе лампы. Электроны в свою очередь бомбардируют атомы и переводят их в возбужденные состояния, при переходе в нормальное состояние происходит излучение света.

Единственным недостатком устройства является насыщение магнитопровода строчного трансформатора и его сильный нагрев. Остальные элементы нагреваются незначительно, даже транзисторы греются слабо, что является важным достоинством, тем не менее, их лучше установить на теплоотвод. Я думаю, даже начинающий радиолюбитель при желании сможет собрать данный автогенератор и устроить эксперименты с высоким напряжением.







Сейчас очень часто можно найти на помойке устаревшие кинескопные телевизоры, с развитием технологий они стаи не актуальны, поэтому теперь от них в основном избавляются. Пожалуй, каждый видел на задней стенке такого телевизора надпись в духе «Высокое напряжение. Не открывать». И висит она там не с проста, ведь в каждом телевизоре с кинескопом имеется весьма занятная вещица, называемая ТДКС. Аббревиатура расшифровывается как «трансформатор диодно-каскадный строчный», в телевизоре он служит, в первую очередь, для формирования высокого напряжения для питания кинескопа. На выходе такого трансформатора можно получить постоянное напряжение величиной аж 15-20 кВ. Переменное напряжение с высоковольтной катушки в таком трансформаторе увеличивается и выпрямляется с помощью встроенного диодно-конденсаторного умножителя.

Выглядят трансформаторы ТДКС вот так:


Толстый красный провод, отходящий от верхушки трансформатора, как не трудно догадаться, и предназначен для снятия с него высокого напряжения. Для того, чтобы запустить такой трансформатор, необходимо намотать на него свою первичную обмотку и собрать не сложную схему, которая зовётся ZVS-драйвером.

Схема

Схема представлена ниже:


Эта же схема в другом графическом представлении:


Несколько слов о схеме. Ключевое её звено – полевые транзисторы IRF250, сюда хорошо подойдут так же IRF260. Вместо них можно ставить и другие аналогичные полевые транзисторы, но лучше всего в этой схеме себя зарекомендовали именно эти. Между затвором каждого из транзисторов и минусом схемы устанавливаются стабилитроны на напряжение 12-18 вольт, я поставил стабилитроны BZV85-C15, на 15 вольт. Также к каждому из затворов подключаются ультрабыстрые диоды, например, UF4007 или HER108. Между стоками транзисторов подключается конденсатор 0,68 мкФ на напряжение не меньше 250 вольт. Его ёмкость не так критична, можно спокойно ставить конденсаторы в диапазоне 0,5-1 мкФ. Через этот конденсатор протекают довольно значительные токи, поэтому возможен его нагрев. Желательно поставить несколько конденсаторов параллельно, либо же взять конденсатор на большее напряжение, 400-600 вольт. На схеме присутствует дроссель, номинал которого также не сильно критичен и может находиться в пределах 47 – 200 мкГн.
Можно намотать 30-40 витков провода на ферритовом колечке, работать будет в любом случае.

Изготовление


Если дроссель сильно нагревается, значит следует убавить количество витков, либо взять провод сечением потолще. Главное преимущество схемы – большой КПД, ведь транзисторы в ней почти не нагреваются, но, тем не менее, их стоит установить на небольшой радиатор, для надёжности. При установке обоих транзисторов на общий радиатор обязательно нужно использовать теплопроводящую изолирующую прокладку, т.к. металлическая спинка транзистора соединена с его стоком. Напряжение питания схемы лежит в пределах 12 – 36 вольт, при напряжении в 12 вольт на холостом ходе схема потребляет примерно 300 мА, при горящей дуге ток повышается до 3-4 ампер. Чем больше напряжение питания, тем большее напряжение будет на выходе трансформатора.
Если внимательно присмотреться к трансформатору, то можно увидеть зазор между его корпусом и ферритовым сердечником примерно 2-5 мм. На сам сердечник нужно намотать 10-12 витков провода, желательно медного. Наматывать провод можно в любую сторону. Чем больше сечение провода, тем лучше, однако провод слишком большого сечения может не пройти в зазор. Также можно использовать эмалированную медную проволоку, она пролезет даже в самый узкий зазор. Затем необходимо сделать отвод от середины этой обмотки, оголив проводов в нужном месте, как показано на фото:


Можно намотать в одну сторону две обмотки по 5-6 витков и соединить их, в этом случае также получается отвод от середины.

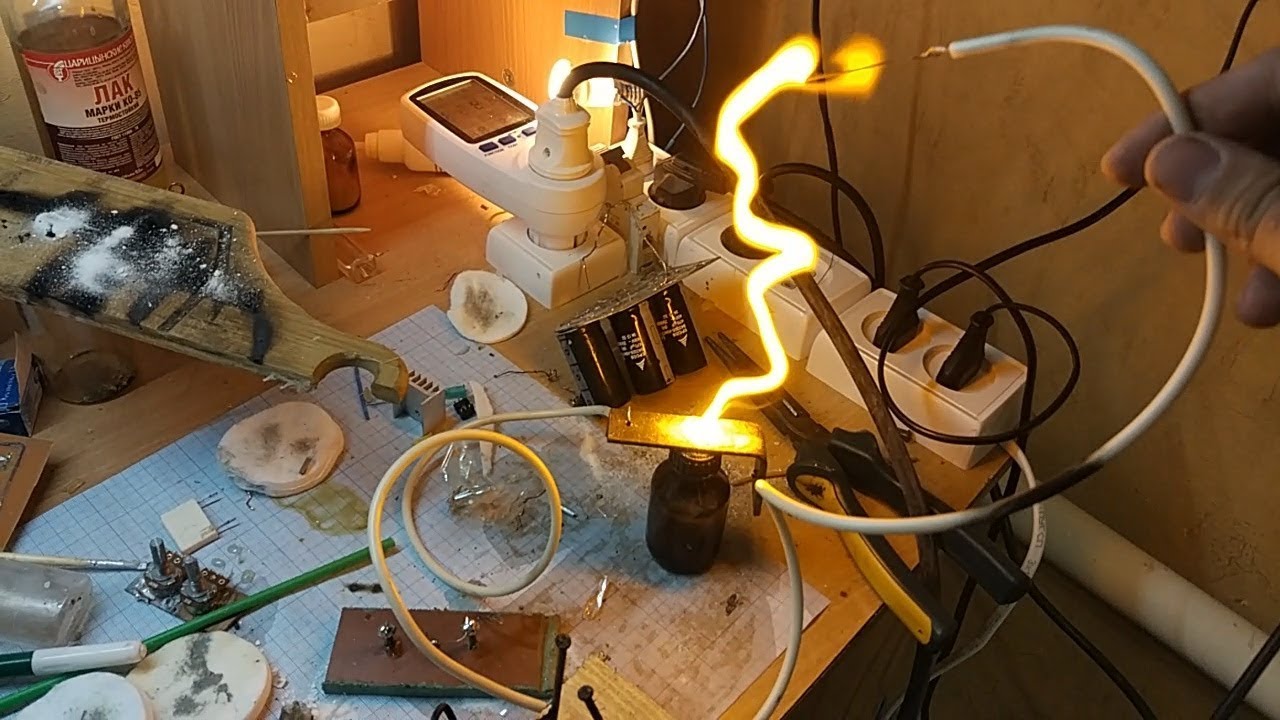

При включении схемы электрическая дуга будет возникать между высоковольтным выводом трансформатора (толстый красный провод наверху) и его минусом. Минус – это одна из ножек. Определить нужную минусовую ножку можно достаточно просто, если поочерёдно подносить «+» к каждой ножке. Воздух пробивается на расстоянии 1 – 2.5 см, поэтому между нужной ножкой и плюсом сразу возникнет плазменная дуга.
Можно использовать такой высоковольтный трансформатор для создания другого интересного устройства – лестницы Иакова. Достаточно расположить два прямых электрода буквой «V», к одному подключить плюс, к другому минус. Разряд возникнет внизу, начнёт ползти вверх, наверху разорвётся и цикл повторится.
Скачать плату можно тут:

(cкачиваний: 582)

Рассматриваемое устройство вырабатывает электрические разряды с напряжением порядка 30кВ, поэтому просим соблюдать предельную осторожность во время сборки, монтажа и дальнейшего использования. Даже после отключения схемы, в умножителе напряжения остается часть напряжения.

Конечно, это напряжение не смертельно, но вот включенный умножитель может представлять опасность для вашей жизни. Соблюдайте все меры по безопасности.

А теперь ближе к делу. Для получения разрядов высокого потенциала использованы компоненты из строчной развертки советского телевизора. Хотелось создать простой и мощный высоковольтный генератор с питанием от сети 220 вольт. Такой генератор был нужен для опытов, которые я ставлю регулярно. Мощность генератора достаточно высокая, на выходе умножителя разряды достигаю-т до 5-7см,

Для питания строчного трансформатора был использован балласт ЛДС, который продавался отдельно и стоил 2$.

Такой балласт предназначен для питания двух ламп дневного освещения, каждая на 40 ватт. Для каждого канала из платы выходят 4 провода, два из которых назовем "горячими", поскольку именно по ним течет высокое напряжение для питания лампы. Остальные два провода подключены между собой конденсатором, это нужно для пуска лампы. На выходе балласта образуется высокое напряжение с большой частотой, которое нужно подать на строчный трансформатор. Напряжение подается последовательно через конденсатор, иначе балласт сгорит за несколько секунд.

Конденсатор подбираем с напряжением 100-1500 вольт, емкость от 1000 до 6800пФ.
Не советуется включать генератор на долгое время или же следует установить транзисторы на теплоотводы, поскольку после 5 секундной работы уже наблюдается повышение температуры.

Строчный трансформатор использовался типа ТВС-110ПЦ15, умножитель напряжения УН9/27-1 3.

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
Схема подготовленного балласта.
VT1, VT2 Биполярный транзистор

FJP13007

2 В блокнот
VDS1, VD1, VD2 Выпрямительный диод

1N4007

6 В блокнот
С1, С2 10 мкФ 400 В 2 В блокнот
С3, С4 Электролитический конденсатор 2.2 мкФ 50 В 2 В блокнот
С5, С6 Конденсатор 3300 пФ 1000 В 2 В блокнот
R1, R6 Резистор

10 Ом

2 В блокнот
R2, R4 Резистор

510 кОм

2 В блокнот
R3, R5 Резистор

18 Ом

2 В блокнот
Катушка индуктивности 4 В блокнот
F1 Предохранитель 1 А 1 В блокнот
Дополнительные элементы.
С1 Конденсатор 1000-6800 пФ 1 В блокнот
Трансформатор строчной развертки ТВС-110ПЦ15 1 В блокнот
Умножитель напряжения УН 9/27-13 1

Внимание! Умножитель дает очень большое ПОСТОЯННОЕ напряжение! Это реально опасно, поэтому если решите повторить - будь предельно аккуратны и соблюдайте технику безопасности. После опытов выход умножителя обязательно разряжать! Установка запросто может убить технику, цифрой снимать только из далека, а опыты проводить подальше от компьютера и прочих бытовых приборов.

Это устройство является логическим завершением темы, по использованию строчного трансформатора ТВС-110ЛА, и обобщением статьи и темы форума .

Полученное в итоге устройство нашло применение в различных экспериментах, где требуется высокое напряжение. Окончательная схема устройства приведена на рис.1

Схема очень проста, и представляет собой обычный блокинг-генератор. Без высоковольтной катушки и умножителя может использоваться там, где нужно переменное высокое напряжение с частотой в десятки Гц, например ее можно использовать для питания ЛДС или для проверки подобных ламп. Более высокое переменное напряжение получается с использованием высоковольтной обмотки. Для получения высокого постоянного напряжения использован умножитель УН9-27.

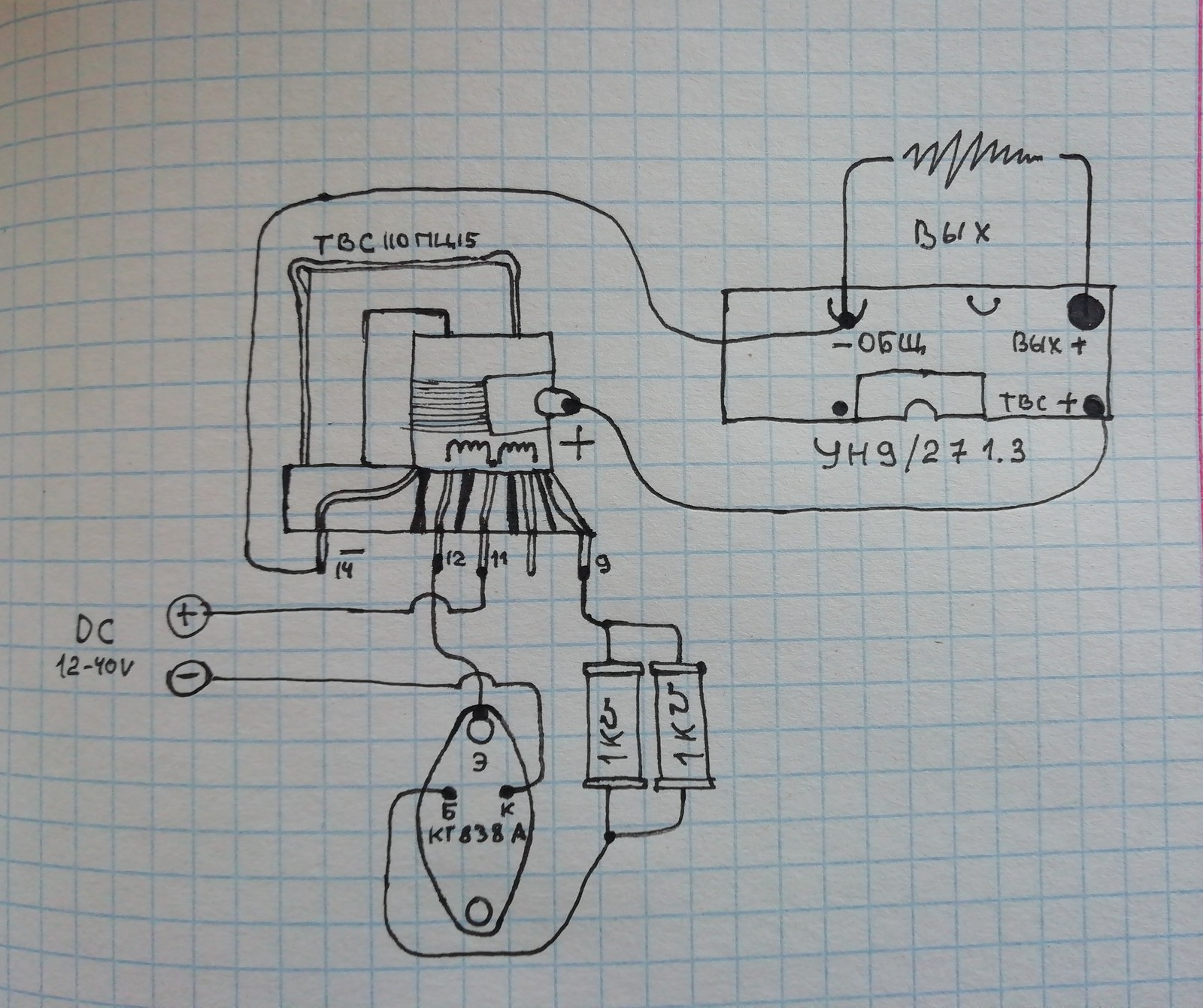

Рис.1 Принципиальная схема.


Фото 1. Внешний вид источника питания на ТВС-110


Фото 2. Внешний вид источника питания на ТВС-110


Фото 3. Внешний вид источника питания на ТВС-110


Фото 4. Внешний вид источника питания на ТВС-110

Основные данные трансформаторов строчной развертки (ТВС) для телевизоров черно-белого изображения

Справочник

Основные данные трансформаторов строчной развертки (ТВС) для телевизоров черно-белого изображения.

Тип трансформатора

Обмотка

(выводы)

Число

витков

Провод

Сопротивление

обмотки, Ом

1

2

3

4

5

ТВС-А, ТВС-Б

1—2

30

ПЭВ-2 0,23

1,5



2—3

105

ПЭВ-2 0,23

3,6



3—4

135

ПЭВ-2 0,23

5,5



4—5

270

ПЭВ-2 0,23

12



5—6 6— колпачок анода

270

ПЭВ-2 0,23

12,5



1Ц1С

720

ПЭЛШ0 0,1

152



7—8

60

ПЭВ-2 0. 23

1,5



  —

1

2* или 4**

ТВС-70П1

1—3

25

ПЭВ-2 0,15

0,8



3—2

5

ПЭВ-2 0,35

0,1



2—6

10

ПЭВ-2 0,35

0,1



6—4

36

ПЭВ-2 0,35

0,2



4—5

600

ПЭВ-2 0,05

150



5—7

2700

ПЭВ-2 0,05

1400

ТВС-70П2

1—3

26

ПЭМ-2 0,15

1



3—1

5

ПЭМ-2 0,23

0,1



2—6

10,5

ПЭМ-2 0,23

0,2



6—4

38

ПЭМ-2 0,23

0,6



4—5

450

ПЭВ-2 0,05

200



5—7

1800

ПЭВ-2 0,05

800

ТВС-70АМ

7—8

60

ПЭВ- 2 0,23

2



1—2

30

ПЭВ-2 0,23

1



2—3

105

ПЭВ 2 0. 23

3.5



3—-4

135

ПЭВ 2 0.23

5



4—5

270

ПЭВ. 2 0.23

10



5—6 6— колпачок анода

270

ПЭВ-2 0.23

10



1Ц11П

720

ПЭЛШО 0.1

250

ТВС-110

3—4

280

ПЭВ-2 0. 23

8.5

ТВС-110М

4—5

273

ПЭВ-2 0.23

7,5



5— 6

427

ПЭВ - 2 0,23

14,8



6—7

7—    колпачок анода

320

ПЭВ-2 0,23

12,5



ЗЦ18П

940

ПЭЛШ0-0.1

240



1—-2

90

ПЭВ-2 0,23

2,2



2

ПЭВНХ 0,22

5***



4—5

80

ПЭВ-2 0,41

2,5

ТВС-110А

5—6

80

ПЭВ-2 0,41

2,5



6—7

120

ПЭВ-2 0,23

5,5



7—8

650

ПЭВ-2 0. 23

22



8—9

190

ПЭВ 2 0.23

10



1

2

3

4

5

ТВС-110А

9— колпачок анода

1Ц21П

1—2

2—3



1000

48

48

1



ПЭВ-2 0,1

ПЭВ-2 0,23

ПЭВ-2 0,23



250

1,2

1,2

0,1

ТВС-110Л1

3—2

35

ПЭМ-2 0,33

0,8

2—4

35

ПЭМ-2 0,33

0,8



5—6

70

ПЭМ-2 0,33

1,5



6—7

70

ПЭМ-2 0,33

1,5



7—8

100

ПЭМ-2 0,33

2,2



8—9

450

ПЭМ-2 0,33

9,1



9—12

140

ПЭМ-2 0,33

3



1300

ПЭМ-2 0,09

430



2

РМПВ

0,2



1—2

45

ПЭВ-2 0,23

1,2

ТВС-110Л2

2—3

45

ПЭВ-2 0,23

1,2



4—5

70

ПЭВ-2 0,41

0,6

ТВС-70ПЗ

3—4

110

ПЭВ-2 0,23

3,1



4—10

36

ПЭВ-2 0,33

0,8



10—6

3

ПЭВ-2 0,51

0,1



2—8

3

ПЭВ-2 0,33

0,1



10—9

536

ПЭВ-2 0,12

170

ТВС-110Л2

5—6

70

ПЭВ-2 0,29

1,6



6—7

150

ПЭВ-2 0,29

3,2



7—8

435

ПЭВ-2 0,29

9



8—9

186

ПЭВ-2 0,1

48



900

ПЭВ-2 0,08

310

ТВС-110Л3

3—1

90

ПЭВ-2 0,41

0,9



1—2

90

ПЭВ-2 0,41

0,9



4—5

130

ПЭВ-2 0,23

3,2



5—6

270

ПЭВ-2 0,23

6,3



6—7

7—    колпачок анода

255

ПЭВ-2 0,23

6,1



ЗЦ18П

940

ПЭЛШО 0,1

240



1

0,1

ТВС-110ЛА

1—2

48

ПЭВ-2 0,23

1,2



2—3

48

ПЭВ-2 0,23

1,2



4—5

80

ПЭВ-2 0,41

0,7



5—6

80

ПЭВ-2 0. 23

2



7—8

610

ПЭВ-2 0,23

15,1



8—9

190

ПЭВ-2 0,23

4,2



Н—К

1200

ПЭВ-2 0,1

380

TBC-110AM

1—2

38

ПЭВ-2 0,23

1,1



2—3

38

ПЭВ-2 0,23

1,1



4—5

70

ПЭВ-2 0,41

0,5



1

2

3

4

5

ТВС-110АМ

6—6

70

ПЭВ-2 0,23

2,1



6—7

123

ПЭВ-2 0,23

4



7—8

456

ПЭВ-2 0,23

16



8—9

185

ПЭВ-2 0,23

8



9— колпачок анода

1Ц21П

900

ПЭВ-2 0,08

280





1

РМПВ

1,1

ТВС-110Л4

2—3

20

ПЭВ-2 0,33

0,4



3—4

8

ПЭВ-2 0,41

0,1



5—6

75

ПЭВ-2 0,41

0,6



6—7

75

ПЭВ-2 0,41

0,6



8—9

125

ПЭВ-2 0,23

3,1



9—11

450

ПЭВ-2 0,23

9



11—13

186

ПЭВ-2 0,23

4,3



13—14

1290

ПЭМ-2 0,1

410

ТВС-110П2

1—7

45

ПЭМ-2 0,69

0,1



7—8

1

ПЭМ-2 0,69

0,1



8—9

1

ПЭМ-2 0,69

0,1



3—7

45

ПЭМ-2 0,33

0,8



4—6

127

ПЭМ-2 0,15

40



1—10

1650

ПЭМ-2 0,12

500



6—2

7

ПЭМ-2 0,15

3

ТВС-110ПЗ

2—5

0,2



5—12

0,3



3—14

343



4—11

154



6—7

0,8



8—9

0,4



10—13

0,1

* С гасящим резистором в ТВ

** С гасящим резистором в ТВС-Б.

*** С гасящим резистором.

В последнее время разработаны и применяются в телевизорах диодно-каскадные трансформаторы строчной развертки ТДКС, которые в отличие от ТВС дополнительно выполняют функции высоковольтного выпрямителя-умножителя.

Сокращенные обозначения трансформаторов состоят из следующих элементов и записываются в последовательности:

три буквы «ТВС»—трансформатор сигнальный выходной строчной развертки;

цифры 70 или 90 или 110—значения углов отклонения луча кинескопа, в градусах.

буквы «Л» или «П»—ламповая или полупроводниковая схема выходного каскада строчной развертки;

буква «Ц»—применение в телевизорах цветного изображения; цифры 1...4 и т.д.—порядковый номер последовательности разработки.

Основные моточные данные выходных трансформаторов, применяемых в телевизорах, приведены в таблице.



Габаритный чертеж и электрическая схема трансформаторов строчной развертки (ТВС)


Подставки Стойка под TV ТВС-110 3/4 тонированный никель

Характеристики Описание Оплата и доставка Отзывы Наличие в магазинах

  • Доставка осуществляется за порог квартиры или частного домовладения. Это подразумевает услуги грузчиков по перемещению доставленного товара от транспорта до места удобного для осмотра товара или его временного хранения, включая подъем на любой этаж. Работы по демонтажу дверей и т.п. не производятся.
  • В случае если товар по габаритам не проходит в дверные проёмы подъезда, квартиры или лифта, допускается его распаковка в присутствии покупателя.
  • Товар доставляется как в заводской упаковке, так и в специальной транспортировочной пленке.
  • В случае невозможности доставки - либо нет подъезда на грузовой машине, качество дорожного покрытия не соответствует безопасному проезду (провозу товара), а также невозможности осуществить доставку по другим причинам, не зависящим от исполнителя, покупатель обязан самостоятельно забрать оплаченный товар в трехдневный срок с момента уведомления о невозможности доставки.

Отзывы и оценки покупателей

Наличие в магазинах

г. Ростов-на-Дону, ул. 50-лет Ростсельмаша, д.1/52 09:00-19:00 Под заказ На карте
г. Ростов-на-Дону, ул. Красноармейская, д.157 10:00-22:00 Под заказ На карте
г. Ростов-на-Дону, пр. М.Нагибина, д.32Ж в ТЦ «Горизонт» 11:00-22:00 Под заказ На карте
г. Ростов-на-Дону, ул. Малиновского, д.27а 10:00-21:00 Под заказ На карте
г. Ростов-на-Дону, пр. Космонавтов, д. 19А/28Ж в ТРЦ «ПАРК» магазин техники и мебельный салон 10:00-22:00 Под заказ На карте
г. Ростов-на-Дону, пр. Космонавтов, д. 19А/28Ж в ТРЦ «ПАРК» "Посудная лавка" 10:00-22:00 Под заказ На карте
г. Ростов-на-Дону, пр. Космонавтов, д. 19А/28Ж в ТРЦ «ПАРК» магазин посуды и декора 10:00-22:00 Под заказ На карте
г. Ростов-на-Дону, пр. Космонавтов, д. 19А/28Ж в ТРЦ «ПАРК» магазин текстиля 10:00-22:00 Под заказ На карте

Покупаем на выгодных условиях: платы, радиодетали, микросхемы, АТС, приборы, лом электроники, катализаторы

Мы гарантируем Вам честные цены! Серьезный подход и добропорядочность - наше главное кредо.

Компания ООО «РадиоСкупка» (скупка радиодеталей) закупает и продает радиодетали , а также любое радиотехническое оборудование и приборы. У нас Вы сможете найти не только наиболее востребованные радиодетали, но и редкие производства СССР и стран СЭВ. Мы являемся партнером  «ФГУП НИИ Радиотехники» и накопили огромный опыт  за наши годы работы. Также многих радиолюбителей заинтересует наш уникальный справочник по содержанию драгметаллов в радиодеталях. В левом нижнем углу нашего сайта Вы сможете узнать актуальные цены на драгметаллы такие, как золото, серебро, платина, палладий (цены указаны в $ за унцию) а также текущие курсы основных валют. Работаем со всеми  городами России и география нашей работы простирается от Пскова и до Владивостока. Наш квалифицированный персонал произведет грамотную и выгодную для Вас оценку вашего оборудования, даст профессиональную консультацию любым удобным Вам способом – по почте или телефону.  Наш клиент всегда доволен!

Покупаем платы, радиодетали, приборы, АТС, катализаторы. Заинтересованы в выкупе складов с неликвидными остатками радиодеталей а также цехов под ликвидацию с оборудованием КИПиА.

Приобретаем:

  • платы от приборов, компьютеров
  • платы от телевизионной и бытовой техники
  • микросхемы любые
  • транзисторы
  • конденсаторы
  • разъёмы
  • реле
  • переключатели
  • катализаторы автомобильные и промышленные
  • приборы (самописцы, осциллографы, генераторы, измерители и др. )

Купим Ваши радиодетали и приборы в любом состоянии, а не только новые. Цены на сайте указаны на новые детали. Расчет стоимости б/у деталей осуществляется индивидуально в зависимости от года выпуска, состоянии, а также текущих цен Лондонской биржи металлов. Работаем почтой России, а также транспортными компаниями. Наша курьерская служба встретит и заберет Ваш груз с попутного автобуса или поезда.

Честные цены, наличный и безналичный расчет, порядочность и клиентоориентированность наше главное преимущество!

Остались вопросы – звоните 8-961-629-5257, наши менеджеры с удовольствием ответят на все Ваши вопросы. Для вопросов по посылкам: 8-900-491-6775. Почта [email protected]

С уважением, директор Александр Михайлов.

SMBJ110CA-E3/52, TVS-диод, TVS, Серия Transil SMBJ, Двунаправленный, 110 В, 177 В, DO-214AA, 2 вывод(-ов)

Импульсная Рассеиваемая Мощность 600Вт
Количество Выводов 2вывод(-ов)
Линейка Продукции Серия Transil SMBJ
Максимальное Напряжение Пробоя 135В
Максимальное Фиксированное Напряжение 177В
Минимальное Значение Напряжения Пробоя 122В
Пиковое Обратное Напряжение 110В
Полярность Ограничителя Бросков Напряжения Двунаправленный
Стиль Корпуса Диода DO-214AA
Diode Configuration Одинарный
Maximum Operating Temperature +150 °C
Number of Elements per Chip 1
Length 4. 57мм
Maximum Clamping Voltage 177V
Minimum Breakdown Voltage 122V
Brand Vishay
Maximum Peak Pulse Current 3.4A
Package Type DO-214AA (SMB)
Mounting Type Поверхностный монтаж
Minimum Operating Temperature -55 °C
Width 3.94мм
Test Current 1mA
Maximum Reverse Stand-off Voltage 110V
Maximum Reverse Leakage Current 1мкА
Высота 2.24мм
Pin Count 2
Dimensions 4.57 x 3.94 x 2.24mm
Direction Type Двунаправленный
Peak Pulse Power Dissipation 600W
Конфигурация диода Одинарный
Maximum Operating Temperature +150 °C
Количество элементов на ИС 1
Length 4. 57мм
Maximum Clamping Voltage 177V
Минимальное пробивное напряжение 122V
Brand Vishay
Maximum Peak Pulse Current 3.4A
Тип корпуса DO-214AA (SMB)
Тип монтажа Поверхностный монтаж
Минимальная рабочая температура -55 °C
Ширина 3.94мм
Test Current 1mA
Максимальное обратное напряжение стабилизации 110V
Максимальный обратный ток утечки 1мкА
Высота 2.24мм
Число контактов 2
Dimensions 4.57 x 3.94 x 2.24мм
Direction Type Двунаправленный
Peak Pulse Power Dissipation 600W
Вес, г 0. 5

Трансформатор ТВС-110ЛА

Перечень и количество драгметаллов которые можно извлечь из трансформатора ТВС-110ЛА.

Информация из справочников производителей. Справочник содержания драгметаллов (золота, серебра, платины и МПГ) в трансформаторе с указанием его веса которые используются (или использовались) при производстве в радиотехнике.

Содержание драгоценных металлов в трансформаторе ТВС-110ЛА.
Золото: 0 грамм.
Серебро: 0,04042 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
На основании информации: Из Справочника СвязьИнвест, 2001 г., Ч.4.

Еще источник данных:

Трансформатор (от лат. transformo — преобразовывать) — это статическое электромагнитное устройство, имеющее две или более индуктивно связанные обмотки на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты.

Трансформатор осуществляет преобразование переменного напряжения и/или гальваническую развязку в самых различных областях применения — электроэнергетике, электронике и радиотехнике.

Конструктивно трансформатор может состоять из одной (автотрансформатор) или нескольких изолированных проволочных, либо ленточных обмоток (катушек), охватываемых общим магнитным потоком, намотанных, как правило, на магнитопровод (сердечник) из ферромагнитного магнито-мягкого материала.

Работа трансформатора основана на двух базовых принципах:

Изменяющийся во времени электрический ток создаёт изменяющееся во времени магнитное поле (электромагнетизм)
Изменение магнитного потока, проходящего через обмотку, создаёт ЭДС в этой обмотке (электромагнитная индукция)

На одну из обмоток, называемую первичной обмоткой, подаётся напряжение от внешнего источника. Протекающий по первичной обмотке переменный ток намагничивания создаёт переменный магнитный поток в магнитопроводе. В результате электромагнитной индукции, переменный магнитный поток в магнитопроводе создаёт во всех обмотках, в том числе и в первичной, ЭДС индукции, пропорциональную первой производной магнитного потока, при синусоидальном токе сдвинутой на 90° в обратную сторону по отношению к магнитному потоку.

Трансформатор внешний вид и принципы работы

В некоторых трансформаторах, работающих на высоких или сверхвысоких частотах, магнитопровод может отсутствовать.

Форма напряжения во вторичной обмотке связана с формой напряжения в первичной обмотке довольно сложным образом. Благодаря этой сложности удалось создать целый ряд специальных трансформаторов, которые могут выполнять роль усилителей тока, умножителей частоты, генераторов сигналов и т. д. Исключение — силовой трансформатор. Он преобразует синусоиду входного напряжения в такое же синусоидальное напряжение на выходе вторичной обмотки. Отклонение от синусоиды порождает искажения, которые могут нарастать в последующих трансформаторах.

Если у вас есть больше информации о трансформаторе ТВС-110ЛА сообщите ее нам мы бесплатно разместим ее на сайте.

Фото трансформатор ТВС-110ЛА:

Характеристики трансформатор ТВС-110ЛА:

Купить или продать а также цены на трансформатор ТВС-110ЛА:

Оставьте отзыв или бесплатное объявление о покупке или продаже

Строчные трансформаторы твс 110 - Клуб строителей

Рассматриваемое устройство вырабатывает электрические разряды с напряжением порядка 30кВ, поэтому просим соблюдать предельную осторожность во время сборки, монтажа и дальнейшего использования. Даже после отключения схемы, в умножителе напряжения остается часть напряжения.

Конечно, это напряжение не смертельно, но вот включенный умножитель может представлять опасность для вашей жизни. Соблюдайте все меры по безопасности.

А теперь ближе к делу. Для получения разрядов высокого потенциала использованы компоненты из строчной развертки советского телевизора. Хотелось создать простой и мощный высоковольтный генератор с питанием от сети 220 вольт. Такой генератор был нужен для опытов, которые я ставлю регулярно. Мощность генератора достаточно высокая, на выходе умножителя разряды достигаю-т до 5-7см,

Для питания строчного трансформатора был использован балласт ЛДС, который продавался отдельно и стоил 2$.

Такой балласт предназначен для питания двух ламп дневного освещения, каждая на 40 ватт. Для каждого канала из платы выходят 4 провода, два из которых назовем "горячими", поскольку именно по ним течет высокое напряжение для питания лампы. Остальные два провода подключены между собой конденсатором, это нужно для пуска лампы. На выходе балласта образуется высокое напряжение с большой частотой, которое нужно подать на строчный трансформатор. Напряжение подается последовательно через конденсатор, иначе балласт сгорит за несколько секунд.

Конденсатор подбираем с напряжением 100-1500 вольт, емкость от 1000 до 6800пФ.
Не советуется включать генератор на долгое время или же следует установить транзисторы на теплоотводы, поскольку после 5 секундной работы уже наблюдается повышение температуры.

Строчный трансформатор использовался типа ТВС-110ПЦ15, умножитель напряжения УН9/27-1 3.

Начну с того, что схема эта очень распространенная, собирается легко и работает сразу.

– Пункты 1. 2. 3. объединим в один – питание.

– Резистор R1 очень! сильно греется, хотя бы5 Вт, меньше ставить нет смысла – за секунды накаляется до красного (если мощных не найдется как у меня, дальше будет решение). R2 по возможности >2 Вт.

– Т2 собственно сам ТВС-110ла.

Итак, нам нужен транзистор структуры n-p-n который будет колебатьнапряжение. Это ключевая деталь в паре с блоком питания от которых зависит мощность дуги на выходе, у меня кт808а работает отлично. Если не найдется – гуглим "Аналоги транзистора КТ808А" и да. Он сильно греется. Пассивного радиатора мне показалось недостаточно и я взял кулер от старого компа 12v. Но можно и радиатор – подключать не придется.

Мощных резисторов не было зато я нашел много МЛТ-1, 2. Не стоит сильно парится если опора не такие как на схеме. R1 у меня получился 30 Ом, а R2 приблизительно 300 Ом и все работает. Следует помнить что объединять таким образом можно только Одинаковые! резисторы, иначе правило работает по другому. В интернете много всего на тему как рассчитать мощность резисторов.

Строчник нужно разобрать и вместо стандартной обмотки намотать свою на шар изоленты.

На схеме точки означают направление обмоток (в одну сторону), вроде не сложно.

Толщина проводов не критична! Но 3-4 должен быть хотя бы 1мм. Кто ищет тот найдет, но провод нужного диаметра – никогда.

Питание. Года 2 назад использовал понижающий трансформатор + диодный мост + конденсаторы. Результат мне не понравился – транс много ампер не давал, вольтаж был 6, 12 и сразу 50 (так и работало от 12). Потом лепи диоды, ищи конденсаторы. ужас. Другое дело компьютерный блок питания)

Включается просто. Замыканием PS_ON и GND (распиновка может отличатся важно все проверить). Одни пишут что не желательно запускать без нагрузки, другие что новые бп уже можно. Я так и не понял кому верить. Подключил к разъёму Molex жесткий диск, включил – работает.

– Кулер 12v подключаем к желтому и черному (соблюдая полярность).

– Питание. Дальше очень странно. почему то от 12v трансформатор отказался колебать напряжение, причины я так и не понял, 12v/9A вполне для такой схемы.

1. От 5v/10A все заработало, ничего не грелось, но транзистор позволял большего да и дуга была как от старого трансформатора.

2. С таблицы видим что +5 и -5 дают 10. Подключил – заработало, не критично начал греться R1 но длина дуги стала адская как для строчника, а что было дальше я уже рассказывал.

Прошивки, ремонт, лайфхаки. Все что касается техники и ПО.

Всем доброй ночи)

Давно уже ничего не писал, и вот наконец-то появилась свободная минутка, для того, чтобы поделится с Вами очередной наработкой=))

  • Сегодня мы будем учится получать довольно высокое напряжение в домашних условиях.
  • Начнем, примерно, с 10 000В.
  • При этом наше устройство будет максимально безопасным – от него может прилично обжечь, но убить искрой этот флайбек Вас врят ли сумеет!
  • Но, если Вы прикоснетесь к искре пальцем или же железным предметом – то несмотря на то, что высокочастотное напряжение идет по поверхности кожи – МАЛО НЕ ПОКАЖЕТСЯ!
  • А еще это устройство будет простым – и Вы его соберете с “0”, за, максимум, пару часов)
  • Автор не несет отвественности за возможные последствия любых экспериментов.
А зачем нам это? Что же мы получим:
  • Можем просто полюбоваться высоковольтными разрядами на 3-4 см. А если у Вас есть реактивы (да хотя бы обычная соль), можно покрасить нашу искру в другой цвет)
  • Сделать лестницу Иакова
  • Расплавить иголку или тонкий гвоздь)
  • Зажечь люминисцентную лампу (любого типа) просто держа ее в руке) И никуда не подключая проводами! Магия=)
  • И, конечно же, сделать плазменный шарик из обычной лампочки на 220В.
Лучше один раз увидеть:

Кстати видео полностью отснято на HTC Mozart, вот Вам общее представление о качестве съемки видео смартфонами среднего класса.

А теперь за работу. Нам понадобятся:
  1. Строчный трансформатор из советского (!) телевизора (любой, у которого есть доступ к катушке – ТВС90, ТВС-110…). Можно купить за 5-10 грн. на радиорынке)
  2. Толстый эмалированный медный провод (1 метр длинной, 1-2 мм толщиной), можно смотать с трансформатора от того же советского телевизора или купить на РР. Еще, как вариант – провод для внутренней проводки по квартире (но именно медный)
  3. Изолента – для того чтобы закрепить нашу катушку.
  4. Лак цапон – если вдруг будет пробой внутри строчника, можно залить его лаком. У меня такое произошло когда оставил всего 4 витка 2 мм. провода. Насыщение, нагрев и пробой. После заливки и просушки работает, как до пробоя)
  5. Макетная плата (2х4мм или больше)
  6. Радиатор для транзистора (лучше с кулером, размер можно подсмотреть на видео). А если поставить транзистор без радиатора – перегрев за 5 сек. и взрыв.
  7. Детали согласно схеме (ниже). Транзисторы можно брать и другие (IRF820, IRF710, IRF260 и т.п.), но результат (длина искры, цвет, толщина) будет отличаться.
  8. Блок питания на 12-15 вольт 5А+ (отлично подходит БП от ПК на 300+ Вт).
Сборка:

Собраем по схеме:

  • Осталось спаять провода БП (желтый +12, черный – земля), схему и сам строчник.
  • Ну что, проверили?! Включаем))

“Плазменная” лампа накаливания:

Нюансы по сборке:
  • От толщины провода первичной обмотки зависит МАКСИМАЛЬНЫЙ ТОК и, соответственно, ТОЛЩИНА искры.
  • От количества витков зависит КОЕФФИЦИЕНТ ТРАНСФОРМАЦИИ, и, как следствие, НАПРЯЖЕНИЕ на выходе и ДЛИНА искры.
  • При очень низком их количестве (1-3 витка) – возрастает ТОК, и, соответственно, НАГРЕВ. Минимально можно использовать 4 витка, оптимально 5-8.
  • При слишком низкой частоте (меньше 20кГц) – может вообще ничего не работать. А если и будет – перегрев, скорее всего спалит транзистор (за несколько минут, при радиаторе, как на видео).
  • При слишком высокой частоте (90+ кГц) – возможен резонанс (если попасть) и пробой строчника.
  • Оптимальная частота подбирается экспериментально (но, у меня на практике 40 #diy #asys #hv #plasma

Может вам будет интересно почитать:

49 комментариев “ Получаем 10 000 Вольт из строчника) Или самодельный плазменный шарик из обычной лампочки на 220В! ”

Спасибо за то что интересно пишите! Прочитал с удовольствием! Буду теперь посещать ваш сайт чаше, так как закинул его в закладки.

Спасибо за схемку! Для новичков самое то ))

А что если к выходу вот этой вот схемки подключить УН-9/27? Не сгорит?

собрал но неработает . питание твк110лм и диодный мост . остальное по схеме .

возможно мало первички или намотана неправильно. генерация есть на входе?

На строчнмке намотано 6 витков проводом 1,5 мм . А как проверить есть ли генерация ? Осцилографа нет .

Витков может быть и больше, до 12-15, от этого зависти длина дуги. У меня при 5 – генерация срывается. При 6 самая длинная дуга + стабильная генерация.
А проверить можно по звуку.

можно ли просто подключить питание к строчнику без всякой схемы будет ити духа,и вопрос что ето за схема к строчнику и что она ему дает

без генератора не будет работать. вообще!

а если конденсатор на 15 нф 50в пойдёт?

как подключит. питание от компьютерного блока питания? какие провода надо брать? (21pin 300w)

желтый – +12
черный – GND

для запуска БП нужно закоротить зеленый на черный.

можно ли просто подключть умножитель к петанию бес схемы? будет ли он работать?

умножитель работать просто так не будет, на входе то 12 вольт.

и нужно ли замыкать зелёный и чёрный провода на вилке материнки?

а как подключать питание к строчнику он у меня из новых

c импортными может не выйти, у них умножитель встроенный.)

но попробовать стоит) ищи распиновку конкретного строчника, по наклейке, которая на нем.

ты когда нибуть пробивал потключать к строчнику гинератор маркса

нет, но должно работать!

а если сторочник твс-110 то как его подключть и конденсаторы 10нф сколько вольт?

конденсаторы на 15+ вольт, т.е. любая керамика.

а если строчник твс-90пц11 то как его подключить и конденсаторы 10нф сколько вольт?

перемотать первичку как у меня на фото. (5-12 витков медного провода 1 мм., подбирается экспериментально по длине искры, лучше начать с 10)

можно ли подключить питание к строчнику без схемы будет ли он работать и вопрос что ето за схема которую ты подключал к строчнику и что она дает

работать не будет, строчнику нужен генератор (схема), на постоянке ни один трансформатор не будет работать.

народ если можете скинте схему простого но убойного електрошока

народ у меня твс-110 он тоже будет работать если ево подключить.

трансформатор тот что стоит в телеку первый он большой у него первая обмотка толстая медная проволка она подойдет

к тебе хочет добавится тип Виктор Станиславчук ето я добавь пожалуста

а все спасибо ты же меня добавил

Скажите сколько ампер потребляет схема ? Можно ли заменить резисторы на переменные для регулировки частоты ?

До 15 ампер, переменные – можно, только есть нюанс что при регулировке может пробить строчник или транзистор.

Доброе время суток.
Подскажите, куда подключить второй вывод вторички, на фотке красный кабель, выходящий из под строчника. Есть в наличии ТВС -110ПЦ15 и ТВС -110ПЦ16, только вот проводов много с катушки выходит. Один провод отличается изоляцией, и с показанного вывода вторички, мультитестер в режиме прозвона показывает значения, другие выводы не показывают. Тот ли это вывод?
И еще вопрос, куда подключать заземление? С первой ножки микросхемы, с двух конденсаторов, с минусового полюса источника питания и с транзистора указаны символы заземления, выводы с них спаял, как быть дальше?
Спасибо.

Все сделал, сам разобрался, спасибо большое.

Аренда на отпуск Редингтон-Бич

| 110 Ла Контесса | Редингтон-Шорс

Спальные места
Мастер король
2-я спальня король
3-я спальня Королева

Совершенно потрясающий вид на залив с огромного балкона этого великолепного кондоминиума на нетронутых и спокойных пляжах Редингтон-Шорс.Идеально подходит для больших семей или нескольких пар, с 3 спальнями и 3 ванными комнатами, эта квартира площадью 2100 квадратных футов создана для развлечений и семейного отдыха!

*** В ответ на COVID-19 были введены усовершенствованные процедуры очистки, соответствующие руководящим принципам и рекомендациям CDC.

ПРИМЕЧАНИЕ. Для сдачи в аренду этой собственности требуется заявление, которое необходимо подать за 30 дней и получить одобрение, чтобы проживать в этой собственности. Минимальное пребывание 30 ночей!

КУХНЯ

- Плита / Духовка

-Холодильник

-Посудомоечная машина

-Микроволновая печь

-Тостер

-Кофеварка

-Посуда / Посуда

-Посуда

-Бар для завтрака с местами для 3 человек

-Гранитные столешницы

-Большой кухонный остров

ОБЕДЕННАЯ

-Обеденный стол на 6 персон

-Бар для завтрака с местами для 3 человек

- Ужин на свежем воздухе на собственном балконе

ГОСТИНАЯ

-2 Диваны

-2 Кресла с оттоманками

-Телевизор с плоским экраном

- Доступ к частному балкону

ГЛАВНАЯ СПАЛЬНЯ

-Кровать королевского размера

-Телевизор с плоским экраном

-Главная ванная комната с двойным умывальником, душевой кабиной и ванной

- Доступ к частному балкону

ВТОРАЯ ГЛАВНАЯ СПАЛЬНЯ

-Кровать королевского размера

-Главная ванная комната с душевой кабиной

-Телевизор с плоским экраном

3-я СПАЛЬНЯ

- Кровать королевского размера

-Умный телевизор с плоским экраном

- Доступ к частной террасе, балкон

ВАННАЯ КОМНАТА ПРИХОРОДА

- Комбинированный душ / ванна

БЕСПЛАТНАЯ ПАРКОВКА

-2 выделенных крытых парковочных места

- Запрещается оставлять трейлеры, U-образные траки, лодки и дома на колесах на территории!

ОБЩЕЕ

-БЕСПЛАТНЫЙ Wi-Fi и кабель

-DVD-плеер

-Полноразмерная стиральная машина и сушилка в блоке

- Постельное белье и банные полотенца (пляжные полотенца не предоставляются)

-Пляжные стулья и зонтики для гостей

-2 Коммунальные бассейны с подогревом

-Частный рыболовный пирс

-Площадка для пикника с грилями для барбекю

-Горячая ванна

-Большой частный балкон

-Мокрый бар

РЕГИСТРАЦИЯ

-Бесключевой доступ

- Самостоятельная регистрация заезда

ПРИМЕЧАНИЕ: минимальная аренда на 30 ночей и подача заявки на эту собственность требуется от ассоциации кондоминиумов.

ИЗВИНИТЕ, НИКОГДА НЕ КУРИТЬ! БЛАГОДАРЮ ВАС!

Наслаждайтесь повседневными местными ресторанами, такими как Conch Republic и Sweet Sage and the Frog Pond, возьмите гамбургер и пиво в The Friendly Tavern или отправляйтесь в нескольких милях к северу от Indian Rocks Beach, чтобы отведать свежие местные морепродукты в отмеченном наградами Salt Rock Grill , всего в нескольких минутах от вашего загородного дома.Редингтон-Бич находится всего в 10 минутах езды на пляжной троллейбусе от деревни Джонс-Пасс, большой пристани для яхт, магазинов и ресторанов, где можно взять напрокат разнообразные водные виды спорта, лодки-казино и круизы для наблюдения за дельфинами или заката. В десяти минутах езды к северу вы найдете еще одну пристань для яхт и множество магазинов и ресторанов в Клируотер-Бич, где также находится Аквариум Клируотера, резиденция кинозвезды о дельфинах Зимы из «Сказания о дельфинах». Чтобы почувствовать вкус городской жизни, неподалеку от центра Санкт-Петербурга, в 20 минутах езды от пляжа, находится несколько художественных музеев мирового класса, в том числе знаменитый музей Сальвадора Дали, а менее чем в часе езды находятся популярные достопримечательности, в том числе Буш. Сады, остров приключений и аквариум Флориды.

Электрические цепи с топливным откликом 110. Простое высоковольтное устройство

Собрать генератор высокого напряжения в домашних условиях несложно, в этой статье мы рассмотрим простую автогенераторную схему, отличительными особенностями которой являются простота и большая выходная мощность.

Автогенератор - это самовозбуждающаяся система с обратной связью, которая, в свою очередь, обеспечивает поддержание колебаний. В такой системе частота и форма колебаний определяются свойствами самой системы, а не внешними параметрами.

Схема устройства представлена ​​ниже:

Устройство представляет собой двухтактный автогенераторный преобразователь. Полевые транзисторы VT1, VT2 включаются поочередно, например, при включении транзистора VT1 уменьшается напряжение на его стоке, открывается диод VD4, тем самым снижается напряжение на затворе транзистора VT2, не давая ему открыться. Защитные диоды VD2, VD3 Защищают шторки транзисторов от перенапряжения. Форма импульсов на трансформаторе Т1 близка к синусоидальной.

Основным элементом схемы является высоковольтный трансформатор Т1. Линейные трансформаторы (ТВС) лучше всего подходят от ламповых черно-белых советских телевизоров. Магнитопровод в таких ферритовых трансформаторах состоит из двух П-образных частей. Вторичная обмотка высокого напряжения выполнена в виде сплошной пластиковой катушки, как правило, располагается отдельно от блока первичной обмотки. Я использовал магнитопровод с линейным трансформатором ПВС-110Л4 (магнитная проницаемость 3000нм), высоковольтная обмотка снята с трансформатора ТВС-110Л.Родную первичную обмотку надо разобрать, а намотать новую, из эмалированного медного провода диаметром 2мм всего 12 витков с отводом от середины (6 + 6). При сборке между П-образными частями магнитопровода в месте стыка следует уложить картонные прокладки толщиной около 0,5 мм, чтобы снизить насыщение магнитопровода.

Дроссель L1 намотан на магнитопроводе Ферита W-образной формы, 40-60 витков эмалированного медного провода диаметром 1. 5мм между домкратами магнитопровода прокладывается прокладка толщиной 0,5мм. В качестве сердечника можно использовать ферритовые кольца или П-образную часть магнитопровода трансформатора-лизунга.

Конденсатор С3

состоит из 6 параллельно соединенных конденсаторов марки К78-2 0,1МК х 1000В, они хорошо подходят для работы в высокочастотных контурах. Резисторы R1, R2 лучше ставить мощностью не менее 2Вт. Высокочастотные диоды VD4, VD5 можно заменить на HER202, HER303 (FR202,303).

Для питания устройства подойдет нестабилизированный блок питания напряжением 24-36В, мощностью 400-600Вт.Я использую трансформатор ОСМ-1 (1 кВтч) с раскрытой вторичной обмоткой на 36В.

Электрическая дуга зажигается на расстоянии 2-3 мм между выводами высоковольтной обмотки, что примерно соответствует напряжению 6-9кВ. Дуга горячая, толстая, тянется до 10 см. Чем длиннее дуга, тем больше ток, потребляемый от источника питания. В моем случае максимальный ток достиг значения 12-13а при напряжении питания 36В. Для получения таких результатов нужен мощный источник питания, в данном случае он имеет основное значение.

Для наглядности сделал лестницу «Иакова» из двух толстых медных проводов, внизу расстояние между проводниками 2мм, необходимо для возникновения электрического пробоя, выше проводники расходятся, получается буква «В», дуга вонзится внизу, нагревается и поднимается, где и рвется. Дополнительно установил небольшую свечу в месте максимального сближения проводников, чтобы облегчить возникновение пробоя. Ниже на видео продемонстрирован процесс движения дуги по проводникам.

Используя прибор, можно обвинить коронный разряд, возникающий в сильно неоднородном поле. Для этого я вырезал из фольги букву и сделал фразу Radiolaba, зажав их между двумя стеклянными пластинами, дополнительно проложил тонкую медную проволоку для электрического контакта всех букв. Далее пластины кладут на лист фольги, который подключают к одному из заголовков обмотки высокого напряжения, второй вывод подключают к буквам, в результате у букв появляется цветочно-пурпурное свечение и сильное появляется запах озона.Срез фольги получается острым, что способствует образованию резко неоднородного поля, в результате возникает коронный разряд.

При подаче одного из выводов обмотки на энергосберегающую лампу можно увидеть неравномерное зажигание лампы, здесь электрическое поле вокруг вывода вызывает движение электронов в газонаполненной колбе колбы . Электроны в свою очередь бомбардируют атомы и переводят их в возбужденные состояния, при переходе в нормальное состояние происходит излучение света.

Единственным недостатком устройства является насыщение магнитопровода линейного трансформатора и его сильный нагрев. Остальные элементы слегка греются, даже транзисторы слабо греются, что является немаловажным достоинством, однако их лучше установить на радиатор. Думаю, даже начинающий радиолюбитель при желании сможет собрать этот автогенератор и устроить эксперименты с высоким напряжением.







Сейчас очень часто можно найти на помойке устаревшие кинескопические телевизоры, с развитием технологий они не актуальны, поэтому сейчас в основном от них избавляются.Пожалуй, каждый видел на задней стенке такого телевизора надпись в духе «Высокое напряжение. Не открывать». И она там виснет не с простой, потому что у каждого телевизора с кинескопом есть очень занятая штука, называется ТДКС. Аббревиатура расшифровывается как «трансформаторный диодно-каскадный строчный», в телевизоре он служит, в первую очередь, для формирования высокого напряжения для питания кинескопа. На выходе такого трансформатора можно получить постоянное напряжение величиной 15-20 кВ. Напряжение переменного тока из высоковольтной катушки в таком трансформаторе увеличивается и выпрямляется с помощью встроенного диодно-конденсаторного умножителя.Трансформаторы

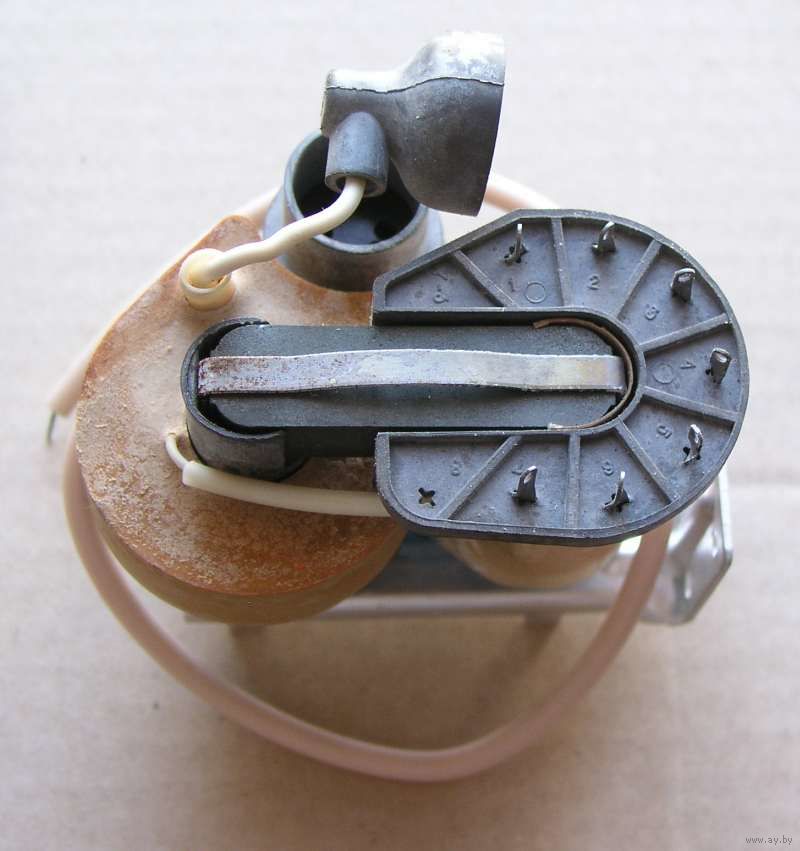

TDCS выглядят так:


Толстый красный провод, выходящий из верхней части трансформатора, как нетрудно догадаться, предназначен для вывода с него высокого напряжения. Чтобы запустить такой трансформатор, необходимо намотать на него его первичную обмотку и собрать не сложную схему, вызывающую драйвер ZVS.

Схема

Схема представлена ​​ниже:


Та же схема в другом графическом представлении:


Несколько слов о схеме.Ключевое звено - полевые транзисторы IRF250, здесь хорошо подходят IrF260. Вместо них можно поставить другие подобные полевые транзисторы, но лучше всего иметь в этой схеме сами, что эти. Между шторкой каждого из транзисторов и минусовой схемой установлены стабилизаторы на напряжение 12-18 вольт, я поставил стабилизаторы BZV85-C15, 15 вольт. Также к каждой из шторок подключаются сверхсвободные диоды, например UF4007 или HER108. Между драмами транзисторов подключается конденсатор 0,68 ICF на напряжение не менее 250 вольт.Емкость его не так критична, можно смело ставить конденсаторы в пределах 0,5-1 мкФ. Через этот конденсатор протекают довольно значительные токи, поэтому он греется. Желательно поставить несколько конденсаторов параллельно, либо взять конденсатор на большое напряжение, 400-600 вольт. На схеме представлен дроссель, номинал которого также не очень критичен и может находиться в пределах 47-200 мкГн. На ферритовые кольца можно спрятать 30-40 витков провода, сработает в любом случае.

Производство


Если дроссельная заслонка сильно нагревается, значит количество витков нужно уменьшить, либо взять провод с поперечным сечением.Главное достоинство схемы - большой КПД, ведь транзисторы в ней почти не греются, но, тем не менее, для надежности их стоит устанавливать на небольшой радиатор. При установке обоих транзисторов на общий радиатор необходимо использовать теплопроводящую изолирующую прокладку, т.к. металлическая задняя часть транзистора соединена с его стоком. Напряжение питания схемы лежит в пределах 12 - 36 вольт, при напряжении 12 вольт на холостом ходу схема потребляет примерно 300 мА, при горящей дуге ток увеличивается до 3-4 ампер.Чем больше напряжение питания, тем больше будет напряжение на выходе трансформатора.
Если внимательно посмотреть на трансформатор, можно увидеть зазор между его корпусом и ферритовым сердечником около 2-5 мм. У самой жилы нужно намотать 10-12 витков провода, желательно медного. Протирать провод можно в любом направлении. Чем больше сечение провода, тем лучше, но провод слишком сильно не может войти в разрыв. Также можно использовать эмалированную медную проволоку, она войдет даже в самый узкий зазор.Затем нужно произвести снятие с середины этой обмотки, спилуля проводов в нужном месте, как показано на фото:


Можно намотать одну сторону обмотки на 5-6 витков и соединить их, в этом случае тоже есть отвод от середины.

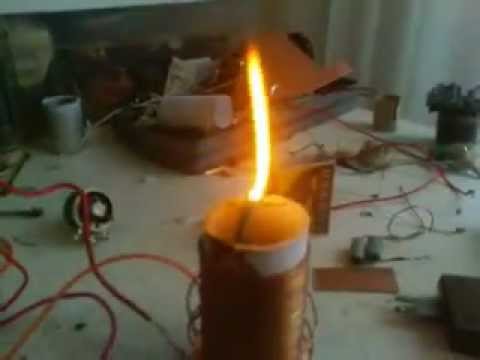

При включении цепи между высоковольтным выходом трансформатора (толстый красный провод вверху) и его минусом возникает электрическая дуга.Минус - одна из ног. Можно просто определить нужную минусовую ножку, если поочередно подвести «+» к каждой ножке. Воздух прорывается на расстояние 1 - 2,5 см, поэтому между нужной ногой и плюсом возникает плазменная дуга.
Из такого высоковольтного трансформатора можно создать еще одно интересное устройство - лестницу Якова. Достаточно расположить два прямых электрода буквой «V», к одному подключить плюс, к другому - минус. Разряд будет внизу, начнет поползать вверх, наверх разойдется и цикл повторится.
Скачать плату можно здесь:

(Выпадение: 582)

Рассматриваемое устройство производит электрические разряды с напряжением порядка 30 кВ, поэтому соблюдайте максимальную осторожность при сборке, установке и дальнейшей эксплуатации. Даже после отключения схемы часть напряжения остается в умножителе напряжения.

Конечно, это напряжение не смертельно, но включенный множитель может быть опасен для жизни. Соблюдайте все меры безопасности.

А теперь ближе к делу. Для получения высокопотенциальных разрядов использовались комплектующие от струнной развертки советского ТВ. Я хотел создать простой и мощный высоковольтный генератор с питанием 220 вольт. Такой генератор понадобился для экспериментов, которые я ставил регулярно. Мощность генератора довольно высокая, на выходе умножителя разряда достигает, t до 5-7см,

.

Для питания нижнего трансформатора использовался балласт LDS, который продавался отдельно и стоил 2 доллара.

Такой балласт предназначен для питания двух ламп. дневное освещение, каждые 40 ватт. На каждый канал от платы идет 4 провода, два из которых называются «горячими», так как именно высокое напряжение питает лампу. Остальные два провода между собой соединены конденсатором, необходимо запустить лампу. На выходе из балласта высокое напряжение большой частоты, которое необходимо подать на струнный трансформатор. Напряжение подается последовательно через конденсатор, иначе балласт сгорит за несколько секунд.

Конденсатор

Подбираем с напряжением 100-1500 вольт, емкость от 1000 до 6800пф.
Не рекомендуется включать генератор на длительное время или стоит установить транзисторы для радиаторов, так как через 5 секунд работы уже наблюдается повышение температуры.

Применен строчный трансформатор типа ТВС-110ПЦ15, умножитель напряжения УН9 / 27-1 3.

Перечень радиоэлементов
Обозначение Тип Номинал номер Примечание Оценка Мой ноутбук
Схема подготовленного балласта.
VT1, VT2. Транзистор биполярный

FJP13007.

2 В записной книжке
VDS1, VD1, VD2 Выпрямительный диод

1N4007.

6 В записной книжке
C1, C2. 10 мкФ 400 В 2 В записной книжке
C3, C4. Электролитический конденсатор 2.2 MKF 50 В 2 В записной книжке
C5, C6. Конденсатор 3300 PF 1000 В 2 В записной книжке
R1, R6. Резистор

10 Ом.

2 В записной книжке
R2, R4. Резистор

510 ком

2 В записной книжке
R3, R5 Резистор

18 Ом.

2 В записной книжке
Индуктор 4 В записной книжке
F1 Предохранитель 1 А. 1 В записной книжке
Элементы дополнительные.
C1 Конденсатор 1000-6800 PF 1 В записной книжке
Трансформатор скорости ТВС-110ПЦ15 1 В записной книжке
Умножитель напряжения UN 9 / 27-13 1

Внимание! Умножитель дает очень большое постоянное напряжение! Это действительно опасно, поэтому если вы решили повторить - будьте предельно точны и соблюдайте технику безопасности.После экспериментов выход умножителя должен разрядиться! Установка запросто убивает технику, цифру стрелять только издалека, а эксперименты уносить от компьютера и другой бытовой техники.

Данный прибор является логическим завершением темы, использующей лингарный преобразователь TWS-110, и обобщением статьи и темы форума.

Полученное в результате устройство применялось в различных экспериментах, где требовалось высокое напряжение.Окончательная схема устройства представлена ​​на рис. 1

Схема очень простая и представляет собой обычный блок-генератор. Без высоковольтной катушки и умножителя можно использовать там, где требуется переменное высокое напряжение в десятки Гц, например, его можно использовать для питания LDS или для проверки таких ламп. Более высокое переменное напряжение получается при использовании высоковольтной обмотки. Для получения высокого постоянного напряжения используется умножитель УН9-27.

Рис.1. Концепция.


Фото 1. Внешний вид Источник питания на ТВС-110


Фото 2.Внешний вид блока питания на ТВС-110


Фото 3. Внешний вид блока питания на телевизорах-110


Фото 4. Внешний вид блока питания на ТВС-110

отелей Coliseo Eduardo Dibos

896 отелей Coliseo Eduardo Dibos

FilterMapPlaces

Habitaciones en Buena Vista

Avenida Angamos Este 2505 Frente al parque reducto, dpto 401, San borjaLima

км. SW от Coliseo Eduardo Dibos

Расположен в Лиме, ​​4.Апартаменты Habitaciones en Buena Vista с видом на сад и бесплатным Wi-Fi расположены в 3 км от Музея нации и в 5 км от торгового центра Larcomar. В доме с проживанием в семье есть телевизор с плоским экраном и собственная ванная комната с феном, бесплатными туалетно-косметическими принадлежностями и душем. Для…

Xia

Сикейрос 110 Ла Калера Сикейрос 110 Ла КалераЛимаКровать и завтрак

0,4 км. SE от Coliseo Eduardo Dibos

Отель Xia расположен в Лиме, ​​всего в 5 км от Музея нации. К услугам гостей номера с бесплатным прокатом велосипедов, террасой и бесплатным Wi-Fi.Гости этого отеля типа «постель и завтрак» могут отдыхать в патио. Этот отель типа «постель и завтрак» состоит из 1 спальни и 1 ванной…

BTH Hotel - Boutique Concept

Avenida Guardia Civil, 727 - San BorjaLimaHotels

1.9 км. NW от Coliseo Eduardo Dibos

Отель BTH предлагает стильные современные номера в Сан-Борха. Все номера оборудованы кроватями размера "queen-size" или "king-size", 55-дюймовыми телевизорами Smart TV и гидромассажным душем. Отель находится недалеко от торговых центров и развлекательных заведений.BTH H…

Уютный номер - Марго Аримборго

Хорхе Муэль № 433 Торре 21 (Dpto № 804) LimaHomestays

0.2 км. NW от Coliseo Eduardo Dibos

Гостевой дом Cozy Room - Margot Arimborgo с общим лаунджем и видом на сад расположен в Лиме, ​​в 2,7 км от Музея нации и в 3,3 км от ипподрома Монтеррико. Он расположен в 3,9 км от торгового центра Larcomar. К услугам гостей общая кухня. Этот дом с проживанием в семье…

Apartamento Independiente 1 dormitorio cama Queen

Green 166 - 301, La Calera de la MercedLimaApartments

0.6 км. SE от Coliseo Eduardo Dibos

Апартаменты Independiente 1 dormitorio cama Queen расположены в 4,1 км от Музея нации и в 5 км от торгового центра Larcomar, на 4 этаже здания с отдельным входом по лестнице. Номер с бесплатным Wi-Fi и общим лаунджем. К услугам гостей внутренний дворик и…

Отделение Excelente и расположение

Calle Carlyle 122 - Surquillo Dpto 601LimaApartments

0.8 км. SW от Coliseo Eduardo Dibos

Около 5 км от торгового центра Larcomar к услугам гостей Excelente depamento a tu Disición номера с балконом и кофемашиной. Из окон открывается вид на сад.Апартаменты с бесплатной частной парковкой, круглосуточной стойкой регистрации и бесплатным Wi-Fi. В квартире есть…

Hotel Vila Santa

Av.Benavides 2957LimaHotels

1.9 км. SW от Coliseo Eduardo Dibos

Отель Vila Santa расположен в современном здании в престижном районе Мирафлорес. К услугам гостей номера с бесплатным Wi-Fi и кабельным телевидением. Предоставляются завтрак и бесплатная парковка. Гоночная трасса Beach Circuit находится в 3 км. В номерах отеля Vila Santa есть собственная ванная комната с горячей водой.…

Hotel Las Lomas

Av.Сан-Борха-Сур 585LimaHotels

1.2 км. NW от Coliseo Eduardo Dibos

Отель Las Lomas предлагает комфортабельные номера с кондиционером и бесплатным Wi-Fi в Сан-Борха, всего в 1 квартале от железнодорожного вокзала города. В ресторане на территории отеля гости могут попробовать традиционные напитки Pisco Sour. В отеле Las Lomas есть номера со ст…

Hilton Garden Inn Lima Surco, Перу

Calle Monte Rosa 287 Urb Chacarilla SurcoLimaHotels

1.2 км. SE от Coliseo Eduardo Dibos

Отель Hilton Garden Inn Lima Surco, Peru расположен в Лиме, ​​в 5 км от ипподрома Монтеррико. К услугам гостей ресторан, бесплатная частная парковка и бар.К услугам гостей бизнес-центр и услуги консьержа, а также…

Дом Ули

Педро Вентуро 450 Педро Вентуро 450LimaBed and breakfast

2 km. SW от Coliseo Eduardo Dibos

Дом Uli´s расположен в 2,2 км от пляжа Ла-Эстрелья. К услугам гостей номера с общим лаунджем, садом и круглосуточной стойкой регистрации. На всей территории действует бесплатный Wi-Fi. Ежедневно в отеле…

Плавкие предохранители Fluke Series 77 110 Herramientas

Плавкие предохранители Fluke Series 77 110 Herramientas | MercadoLibre.com.uy
  1. Antes: 749 dólaresU $ S749

    699 dólaresU $ S6996% Скидка

    en

    18x sin interés
  2. 698 dólares con 99 centavos U $ S698,99

    en

    6 18x sin 906
  3. и

    18x

    28 песо с 33 сентаво $ 28,33

    sin interés
  4. 878 dólares con 99 сентаво U $ 878,99

    en

    18x sin interés
  5. en

    18x

    28 песо с 33 сентаво 28 долларов США , 33

    sin interés
  6. en

    18x

    44 pesos con 44 centavos $ 44,44

    sin interés
  7. antes: 749 dólaresU $ S749

    699 dólaresU $ S6996% OFF

  8. en

    186 sin638 Анте: 659 долларов США 659

    629 долларов США 6294% СКИДКА

    и

    18x sin interés
  9. en

    18x

    431 песо с 53 сентавами $ 431,53

    sin interés 906 26 85 песо с 77 сентаво $ 85,77

    sin interés
  10. en

    18x

    809 песо с 71 сентаво $ 809,71

    sin interés
  11. en

    18x

    131 песо с 06 сентаво $ 131,06

    sin interés
  12. и

    18x

    88 песо с 17 сентаво 88,17 долларов США

    sin interés
  13. en

    18x

    130 песо с 50 сентаво 130,50 долларов США

    sin interés
  14. en

    18x

    87 песо с 61 сентаво 87,61

    sin interés
  15. Анте: 4599 доларов S4.599

    4399 долларов США 4.3994% Скидка

    и

    18x sin interés
  16. en

    18x

    440 песо с 54 сентаво $ 440,54

    sin interés
  17. en

    18x

    172 песо с 28 сентаво 28

    sin interés
  18. en

    18x

    214 песо с 12 сентаво $ 214,12

    sin interés
  19. en

    18x

    132 песо с 17 сентаво $ 132,17

    sin interés
  20. en

    18x

    89 песо con 28 сентаво $ 89,28

    sin interés
  21. en

    18x

    167 pesos con 11 сентаво $ 167,11

    sin interés
  22. en

    18x

    160 песо con 50 сентаво $ 160,50

    sin interés
  23. en

    18x

    131 песо с 33 сентаво 131,33 долл. США

    сентаво
  24. на

    18x

    88 песо с 44 сентаво 88,44 долл. США

    долл. США
  25. 698 долл. США с 99 сентаво 9698,99 долларов США

    на

    18x sin interés
  26. en

    18x

    130 песо с 78 сентаво 130,78 долларов США

    sin interés
  27. en

    18x

    87 песо с 89 сентаво 87,89 долларов США

    sin interés
  28. Antes: 659 dólares640 S659 долларов США 629 долларов США6294% СКИДКА

    и

    18x грехов
  29. Анте: 4599 долларов США4.599

    4399 долларов США4.3994% СКИДКА

    и

    18x sin interés
  30. 698 долларов США 698,99

    en

    18x sin interés
  31. и

    18x

    809 песо с 71 сентаво 809,71 долл. США

    sin interés
  32. en

    18x 900 con26 908 pesos

    18x 900 con26 908 pesos
  33. Анте: 329 долларов США 329

    315 долларов США 3154% Скидка

    на

    18x

    775 песо с 25 сентаво 775,25 долларов

    с интерэсом
  34. на 9001 27 18x

    809 сентав27 с конусом sin interés

  35. en

    18x

    861 песо с 39 сентаво $ 861,39

    sin interés

    Usado

Al navegar en este sitio aceptas las cookies que utilizamos para m ejorar tu experiencecia.Más información.

Entendido

Fehlerseite - TV SPIELFILM

фото: Wild Bunch, Warner Bros. Entertainment Inc., Constantin Film, Warner Bros. Pictures, Walt Disney Studios Motion Pictures Germany, Twentieth Century FOX, farbfilm-verleih, Walt Disney Pictures, Sony Pictures Releasing GmbH (2), Ascot Elite Home Entertainment, Netflix, Amazon, Sky, Magenta TV, Maxdome, NDR, Das Erste, RTL, CBS, CBS / Netflix, Imago Images / xim.gs, H.Schmidt/C. Charisius / dpa-Zentralbild / dpa / dpa, Jordan Strauss / Invision / AP / dpa (2), Netflix, Монтаж: TV Spielfilm (2), Getty Images / Verleih / Montage TVS, Leonine / dpa, Eon Productions Ltd / Danjaq LLC , Монтаж: TV Spielfilm, Steven Senne / AP / dpa, Sonia Moskowitz / ZUMA Wire / dpa, IMAGO / ZUMA Wire, IMAGO / Rust, Verleih (2), IMAGO / Eventpress, Уильям Конран / PA / epa / dpa, Mathis Wienand / Getty Images, IMAGO / Everett Collection, TV NOW, Джейсон Мерритт / Getty Images, Мик Цикас / AAP / dpa, Netflix, Warner / Montage: TV SPIELFILM, Amazon Studios / Montage TVS, 123RF, TVNOW / Стефан Грегоровиус, ARD / Николь Манти / Montage / Кристоф Арнольд / Montage TVSpielfilm, Sender, imago, Montage TV SPIELFILM: Netflix, Alive Vertrieb und Marketing, Andrea Piacquadio / Pexels, Sender / Montage

Die TV SPIELFILM Verlag GmbH weist darauf hin, dass Agentur-Meldungen sowie -Fotos weder replicziert noch wiederverwendet werden dürfen.

Полиция 110: Ла Палома - zxc.wiki

Эпизод из сериала Polizeiruf 110
Оригинальное название Ла Палома
Страна производства Германия
оригинальный язык Немецкий
Производство
Компания
Bavaria Film
от имени WDR
длина 90 минут
классификация Эпизод 218 (Список)
Первая передача 7 мая 2000 г. на Дас Эрсте
Штанга
Директор Ульрих Старк
скрипт Майкл Фенглер,
Марго Роткирх
производство Вейт фон Фюрстенберг
музыка Биргер Хейманн
камера Вольф Зигельманн
разрез Felicitas Lainer
род занятий

Ла Палома - немецкий криминальный фильм 2000 года режиссера Ульриха Старка.Телевизионный фильм вышел как 218-й эпизод в серии фильмов Polizeiruf 110 .

действие

После зарегистрированной жалобы об угоне автомобиля патрульные Сиги Мёллер и Калле Кюпперс заметили так называемого «бомбардировщика поезда» между их местом работы в Вольпе и Зюльце, который распиливал столб для электропередач и обрушивал его на поезд. треки. Оба полицейских могут предотвратить худшее. Вскоре после этого специальная комиссия Федерального управления уголовной полиции заняла часть комнат в главном управлении полиции Вольпена, желая отсюда поймать преступника.Тем временем Сиги и Калле занимаются обычными делами: они ловят своего «старого друга» Рикко, друга владельца ночного бара Алексиса, как угонщика. Пенсионер Франц Плоннер, в свою очередь, сообщает о своем соседе Вильгельме Грибнице в убийстве голубей. Когда следователи приходят в дом Грибница, они находят мужчину мертвым. Судя по всему, его убили лопатой. Плоннер подозревается в разрушении теплицы Грибница в припадке гнева с лопатой в день преступления.

Сиги и Калле только на середине расследования.Сиги поссорился со своей девушкой Габи из криминальной полиции Кельна с тех пор, как она изменила ему некоторое время назад. С тех пор он флиртует со своим неизвестным почтовым партнером «Ла Паломой» по электронной почте под именем «Трясогузка». Калле, в свою очередь, уверен, что офицер BKA доктор Улла Мюллер-Бертрам рано или поздно больше не сможет противостоять его обаянию.

Подрывник поезда требует от следователей несколько миллионов марок в различных валютах, а также фиксированное количество алмазов, чтобы остановить его действия.Рикко, который находится с Плоннером на участке для допроса, также видит алмазы, которые уже были организованы. Он заставляет отчаявшегося Плоннера, который не может вовремя накормить своих голубей из-за допроса, бежать вместе с ним. Сиги и Габи запирают их обоих в камере, пока они берут Калле в заложники. Плоннер возвращается в полицейский участок после того, как покормил голубей, а Рикко пропал без вести. Чуть позже бомбардировщик поезда снова докладывает и дает инструкции, как передать алмазы. Хотя голосовой профиль не соответствует настоящему шантажисту, Dr.Улла Мюллер-Бертрам передает алмаз. Рикко, который является безбилетником, ведет Уллу к голубятне. Наконец, бриллианты упаковываются в небольшие мешочки и уносятся голубями. Рикко, на чердаке которого обитают голуби, может сбежать. В свою очередь, убийца чуть позже узнает, что «его» алмазы уже были подобраны кем-то другим.

Богатый Карл-Август Беверсдорф, друг Каллеса и Вольпе по детскому саду, только что профинансировал восстановление рыночного фонтана, посещает Алексис, который приносит ему бриллиант для осмотра и предполагает, что у нее есть еще драгоценные камни.Тем временем прибыли все голуби. Сиги и Калле следили за Алексис, чтобы найти Рикко. Теперь Сиги не только становится свидетелем встречи с Алексисом, но также присутствует, когда вскоре после этого компания по взысканию долгов появляется перед виллой Карла-Августа и конфисковывает его машину, потому что последний взнос по лизингу не был уплачен. Проверка показывает, что у Карла-Августа большая задолженность. Тем временем BKA удалось выделить фоновый шум, который был слышен во время шантажистских звонков убийцы и который звучал как царапанье и дребезжание.

Сиги и Калле узнают о местонахождении Алексис. Здесь они находят женщину и Рикко мертвыми. Обоим, по-видимому, сделали анестезию шампанским, а затем задушили. От бриллиантов не осталось и следа. Становится ясно, что убийца двоих тоже должен быть наемным убийцей, поскольку только он знал о краже алмазов. Оба подозревают, что виноват Карл-Август. Ловушка - Сиги делает вид, что Алексис и Рикко были ранены и доставлены в больницу - не срабатывает, потому что Карл-Август узнает от мэра Хаффера, что пара мертва.У Сиги и Калле до сих пор есть подозрения, поэтому звук от телефонного звонка напоминает царапанье овчарки Карла-Августа с дребезжанием ошейника. Они записывают царапающий звук собаки и, наконец, понимают, что Карл-Август спрятал украденные бриллианты в ошейник собаки. В конце концов, они могут передать Карла-Августа BKA как преступнику, а также закупить алмазы. С другой стороны, сосед Франца Плоннера Вильгельм Грибниц нанес Плоннеру свои лопатные ранения, и в возбуждении он забыл принять лекарство, так что он умер в результате сердечного приступа.Все дела решены, и Сиги и Габи спешат, они хотят встретиться со своим почтовым партнером «Трясогузкой» или «Ла Паломой». В конце концов, они понимают, что двое из них писали друг другу и помирились.

производство

Рыночная площадь Брилона с Петрусбрунненом, местом съемок фильма

Ла Палома снималась с 19 января по 23 февраля 2000 г. «при арктических температурах» в Брилоне и особенно в Мюнхене. Место действия Вольпе - вымышленный городок с фонетическими намёками на районный город Ольпе.В фильме показаны поезда Австрийских федеральных железных дорог, которые были преобразованы в поезда Deutsche Reichsbahn. На момент съемок Рейхсбан несколько лет входил в состав Deutsche Bahn и имел новый логотип. Deutsche Bahn, с другой стороны, отказала в разрешении на съемку своих поездов, «обеспокоенная своим имиджем, который уже пострадал в результате аварий, задержек и реальных шантажистов». В финальных титрах фильма выражается благодарность городу Брилон и Австрийским федеральным железным дорогам.Частично сцены с поездами снимались ночью в общине Мундерфинг - на железнодорожном переезде Визенхам, а также в Ахе и Кацтале. Розмари Хеттманн создавала костюмы для фильма.

Премьера фильма состоялась 7 мая 2000 года на канале Das Erste. Участие аудитории составило 19,19% (= 5,49 миллиона зрителей) и, таким образом, была самой просматриваемой программой дня после Formula 1 и Tagesschau . 21 августа 2008 года фильм был выпущен на DVD в серии Wir в Северном Рейне-Вестфалии - Наше собрание сочинений от WDR.Это был 218-й эпизод в серии фильмов Polizeiruf 110 . Сиги Мёллер и Калле Кюпперс вели расследование по своему пятому делу.

критика

В La Paloma, основное внимание уделяется «не столько сложной криминальной истории, сколько игре причудливых персонажей», - говорится в Stuttgarter Zeitung , и говорится, что в этом фильме Андреас Кунце «[стреляет] в птицу», потому что он «вырвать веселую фигуру из фигуры стоящего деревенского горца даже без каких-либо значительных лицевых усилий.«Сюжет многослойный, ироничный, местами почти гротескно преувеличенный, полный юмора и ситуативной комедии. Этот криминальный триллер никогда не воспринимает себя так серьезно, он забавен и очень интересен », - похвалил Trierische Volksfreund и обнаружил, что Сиджи Мёллер и Калле Кюпперс« нисколько не потеряли живости »даже через шесть лет после того, как начали работать следователями». «Странные птицы и абсурдные сцены вскоре делают дело второстепенным», - говорится в телешоу TV Spielfilm и Leipziger Volkszeitung : «Странные типы, абсурдные ситуации, остроумные диалоги и остроумные кадры создают криминальный триллер Ульриха Старка« Вызов полиции » приятная свежесть.Все это действительно безумие и все еще - а может быть, благодаря этому - приятно нормальное. "

Для Mitteldeutsche Zeitung , Ла Палома была «запутанным, но также занимательным случаем. [...] Но было слишком много закулисных сцен, которые немного разбавляли историю. «Сюжет похож на лабиринт, который Сиги и Калле могут узнать только потому, что они знают человеческую природу больше, чем все криминальные профили BKA вместе взятые», - пишет Ostthüringer Zeitung .Кристиан Керн: Superbullen . In: Leipziger Volkszeitung , 9 мая 2000 г., стр. 12.

  • ↑ Уве Дик: провинциальные преступления . В: Mitteldeutsche Zeitung , 8 мая 2000 г.
  • ↑ Анжелика Бон: Ландеи выигрывает . В: Ostthüringer Zeitung , 9 мая 2000 г.
  • ↑ Эльке Цёллер: Странная одежда . В: Sächsische Zeitung , 9 мая 2000 г., стр. 17.
  • Polizeiruf 110 La Paloma - Kritik zum Film

    Rainer Tittelbach
    Stoisch gelassen mssen die beiden Streifenpolizisten Siggi und Kalle mal wieder mit ansehen, wie ihre kleine Welt aus den Angeln bricht.Mord und Totschlag im beschaulichen Bergischen Land: erst ist eine Taube, dann ein Taubenmrder das Opfer ... "La Paloma" war wie immer eine willkommene Krimi-Abwechslung. Nicht die Flle sind die Triebfeder fr die Filme, die Figuren sind das Herzstck des WDR - «Polizeirufs». Humorvoll sprengen sie die Rollen-Klischees der ernsthaften Kommissare und unterlaufen die Konventionen des Genres.

    Mord und Totschlag mal wieder im Bergischen Land. Und die beiden Dorfpolizisten aus Volpe, Kalle und Siggi, mittendrin.Zunchst muss eine weie Taube dran glauben, danach liegt auch der feige Taubenmrder tot im Blumenbeet. Doch das ist lngst nicht alles. Die beiden Land-Eier mssen sich в Ульрихе Старксе «Polizeiruf 110 - La Paloma» auch noch mit einem Bahnerpresser nebst Trittbrettfahrer herumschlagen.

    Фото: WDR / Jo Bischoff

    Die beiden Streifenpolizisten aus Volpe mssen das Ding mal wieder wuppen ...

    „Schrge Typen, absurde Situationen, witzige Dialoge und pointierte Schnitte geben Ulrich Starks‚ Polizeiruf ’-Krimi eine wohltuende Frische.Das Ganze ist reichlich abgedreht und trotzdem - oder gerade deswegen - erfreulich normal. »( Leipziger Volkszeitung )

    Die Kriminalflle, auf den ersten Blick eine Nummer zu gro fr die beiden, kommen dennoch erst an zweiter Stelle. Das Zentrum der humorvollen WDR- «Polizeiruf» -Reihe ist das Duo mit Dame (сущ.). Stoisch gelassen schauen die "grnen Jungs" mal wieder zu, wie ihre kleine Welt aus den Angeln bricht. Alte Kumpels werden Meister im Entwickeln krimineller Energien, aber auch die Frauen werden immer komplizierter.Siggi mailt unablssig поэтический Ergsse, und Kalle, der Sheriff fr eine Nacht, kommt nach wie vor auf die direkte Tour, mit immer weniger Erfolg. Bei BKA-Chefin Ulla beit er auf Granit, die Klner Kommissarin Gabi, die mal wieder den Kollegen unter die Arme greifen muss, hat mit Ex Siggi so ihre Probleme.

    Die "Polizeiruf" -Kritik im Vorbericht aus dem Jahre 2000:
    Инге Мейзель, Дитер Кребс и Баллерманн Хаттен Гроу Auftritte beim "Polizeiruf 110" из WDR.Krimis aus der Provinz am Rande zur Parodie. «Ла Палома» reihte sich da augenzwinkernd ein. Wieder konnte der Zuschauer viel Spa haben mit Siggi, Kalle und Gabi, den beiden Land-Eiern und der Haupt-commissarin aus der Stadt. Es ging um einen Bahnerpresser, einen Trittbrettfahrer и um einen vermeintlichen Mord am Gartenzaun. Provinz-Stdtchen Volpe mal wieder so richtig im Mittelpunkt des kriminellen Geschehens. Das allein schon reizte zum Dauerschmunzeln. Ein briges tat das Personal: ein Brieftaubenzchter unter Mordverdacht, ein kleiner Gauner mit Anflug von Selbstberschtzung.Aber auch dem ermittelnden Trio wurde eine etwas seltsame BKA-Dame zur Seite gestellt: Ulla, hochqualifiziert, aber gegen Siggis graue Zellen & Kalles Bauch- Ermittlungen blieb sie chancenlos. Война «Ла Палома» будет погружена в Комиссию Abwechslung im Krimi-Einerlei. Denn nicht die Flle sind die Triebfeder fr die Filme, die Figuren sind das Herzstck des WDR - «Polizeirufs». Humorvoll sprengen sie die Rollen-Klischees der ernsthaften Kommissare und unterlaufen, so mitunter die Konventionen des Genres.Am Ende aber werden sie dann doch wieder als die Helden des Dorfes gefeiert. Ironie ist das Handwerkszeug der Autoren und von Regisseur Ulrich Stark. Auch ein solches Ironie-Gebot kann sich mit der Zeit abnutzen. Doch nach sechs Jahren und sechs Fllen scheint das Team noch fast so frisch wie beim Grimme-Preis-gekrnten Erstling. (тит.)

    Фото: WDR / Jo Bischoff

    Bar jeder Vernunft. Сигги (Мартин Линдоу) и Калле (Оливер Стритцель) с Эйнзацем в «Etablissement» Алексиса - und der Brgermeister mittendrin.Мллер, Гренковиц, Май

    Ein solcher Krimi, der die «Beziehungsarbeit» augenzwinkernd ins Zentrum stellt und der sich mit den Konventionen des Genres nicht begin, steht and fllt mit dem Team. Beim WDR und der Bavaria Verfuhr man nach dem Grimme-Preis fr die erste Folge «1A Landeier» nach der Devise «никогда не меняет команду-победителя». Und das mittlerweile schon seit ber sechs Jahren. Мартин Линдоу, Оливер Стритцель и Андреа Савацки geben das Trio provinzial. «Dieser‘ Polizeiruf ’pro Jahr gehrt mittlerweile einfach dazu», Сагт Стритцель.Ein bisschen Bindung im sonst so unverbindlichen Film- und Fernsehgewerbe. Angst vor der Krimi-Schublade hat der 35-Jhrige nicht: «Am Theater frchtet man doch auch nicht, festgelegt zu werden, weil man in Komdien von Shakespeare und Ayckbourn spielt». (Text-Stand: 2000)

    Райнер Титтельбах arbeitet als TV-Kritiker & Medienjournalist. Er war 25 Jahre Grimme-Juror, ist FSF-Prfer und Betreibt seit 2009 tittelbach.tv . Mehr


    Sie knnen den fernsehfilm-beobachter untersttzen: Werden Sie Fan & Freund oder spenden Sie oder kaufen Sie bei amazon , indem Sie von hier, vom amazon-Button oder von jedem trustigen DVD-Cover.

    tittelbach.tv ist mir was wert

    Dieser Artikel hat Ihnen gefallen?
    Sie knnen dafr bezahlen! (und damit dafr sorgen, dass ttv frei zugnglich bleibt)

    »Paypal »Berweisung


    «Polizeiruf 110 - La Paloma»
    WDR / Reihe / Kriminalkomdie
    EA: 4.8.2000, 20.15 Uhr (ARD)
    Мит Мартин Линдоу, Оливер Стритцель, Андреа Савацки, Астрид Фндерих, Андреас Кунце, Дитер Брандекер
    Дрехбух: Марго Роткирх, Майкл Фенглер
    Реги: Ульрих Старк
    Камера: Wolf Siegelmann
    Produktionsfirma: Bavaria Film GmbH
    Цитата: 5,49 млн.Цушауэр (19,19% MA)

    Bewertung: 4,5 von 6


    Drucken Senden Kommentieren

    Tittelbach.tv empfiehlt: Filme und Serien auf DVD

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
