Основные данные трансформаторов строчной развертки (ТВС) для телевизоров цветного изображения

Справочник

Основные моточные данные унифицированных трансформаторов строчной развертки (ТВС) для телевизоров цветного изображения

Тип трансформатора

Обмотка

(выводы)

Число

витков

Провод

Сопротив

ление,

Ом

1

2

3

4

6

ТВС-90ЛЦ2,

2—3

214

ПЭВ-2 0,41

3

ТВС-90ЛЦ2-1

3—4

291

ПЭВ-2 0,41

3,5



4—5

75

ПЭВ-2 0,41

0,8



5—6

112

ПЭВ-2 0,41

0,7



7—8

75

ПЭВ-2 0,41

0,7



9—10

75

ПЭВ-2 0,41

0,6



11—12

17

ПЭВ-2 0,23

0,5



12—14

11

ПЭВ-2 0,23

0,3



14—13

15—    колпачок анода

28

ПЭВ-2 0,23

0,8



ЗЦ22С

1900

ПЭВ-2 0,08

800

ТВС-90ЛЦ4

2—6

665

ПЭМ-2 0,41

5,5



7—8

75

ПЭМ-2 0,41

0,8



9—10

75

ПЭМ-2 0,41

0,8



13—14

15

ПЭМ-2 0,23

0,8



14—11

15—    колпачок анода

13

ПЭМ-2 0,23

0,8



ЗЦ22С

1904

ПЭМ-2 0,08

800

ТВС-90ЛЦ5

5—2

285

ПЭВ-2 0,29

0,6

3—2

285

ПЭВ-2 0,29

0,6



4—2

10,5

ПЭВ-2 0,29

0,2



2—6

77

ПЭВ-2 0,29

0,8



8—7

77

ПЭВ-2 0,29

0,8



11—12

170

ПЭВ-2 0,35

2,6



12—13

230

ПЭВ-2 0,35

11

ТВС-90ПЦ4

2—4

4

ПЭМ 0,41

0,1



2—5

4

ПЭМ-0,41

0,1



3—5

32

ПЭМ 0,51

0,6



4—6

15

ПЭМ 0,41

0,4



6—8

13

ПЭМ 0,41

0,3



7—9

200

ПЭМ 0,15

10



9—14

730

ПЭМ 0,15

28



10—11

68

ПЭМ 0,51

0,4



11—12

7

ПЭМ 0,51

0,1

ТВС-90ПЦ10

9—3



1



4—13

5



4—14

240

ТВС-90ПЦ11

12—11

7

ПЭВ-2 0,5

0,1

0,5



11—10

68

ПЭВ-2 0,5



12—9

13

ПЭВ-2 0,23

0,2



8—6

10

ПЭВ-2 0,4

0,2



Основные моточные данные унифицированных трансформаторов строчной развертки (ТВС) для телевизоров цветного изображения

1

2

3

4

5

ТВС-90ПЦ11

8—4

18

ПЭВ-2 0. 4

0,3



4—2

5

ПЭВ-2 0,4

0,1



2—5

5

ПЭВ-2 0,4

0,1



2—3

32

ПЭВ-2 0.4

0,3



7—14

900

ПЭВ-2 0,14

1

ТВС-90ПЦ12

30—2

715

ПЭМ-2 0.15

27



14—15

3

ПЭМ-2 0,15

0,3



29—28

61

ПЭМ-2 0.

5

0,8



27—26

61

ПЭМ-2 0.5

0,8



23—19

22

ПЭМ-2 0.22

0,5



233—21

4

ПЭМ-2 0.22

0,3



23—20

4

ПЭМ-2 0.22

0,3



23—22

29

ПЭМ-2 0.22

0,5



16-18

3

ПЭМ-2 0. 5

0,3



9—10

15

ПЭМ-2 0.5

0,3



12—13

15

ПЭМ-2 0.5

0,3



6-6

50

ПЭМ-2 0.75

0,5



7—8

50

ПЭМ-2 0,75

0,5

ТВС-110ПЦ15

11 — 12

100

ПЭВ-2 0. 4

1,2



9—11

45

ПЭВ-2 0.4

0,4



9-10

16

ПЭВ-2 0,31

0,2



4—3

4

ПЭВ-2 0,31

0,1



4—6

8

ПЭВ-2 0,31

0,1



14—16

1080

ПЭВ-2 0,14

112

ТВС-110ПЦ16

11 — 12

100

ПЭВ-2 0,4

1. 2



9—11

45

ПЭВ-2 0,4

0,4



9—10

17

ПЭВ-2 0.31

0,3



7—8

4

ПЭВ-2 0.4

0.1



4—3

3

ПЭВ-2 0.31

0,1



4-5

8

ПЭВ-2 0.31

0,1



4—3

3

ПЭВ-2 0,31

0,1



3—2

24

ПЭВ-2 0,31

0,3



14—15

1050

ПЭВ-2 0,14

102

ТВС-110ПЦ18

12—11

108

ПЭВ-2 0,4

1. 3



11—9

45

ПЭВ-2 0.4

0,4



8—7

3

ПЭВ-2 0.4

0,1



10—9

15

ПЭВ-2 0.31

0.2



6—4

7

ПЭВ-2 0,31

0,1



4—3

7

ПЭВ-2 0.31

0,1



14—15

1050

ПЭВ-2 0,14

102



Габаритный чертеж и электрическая схема трансформаторов строчной развертки (ТВС)

Ферриты для телевизионной техники | «ЛЭПКОС», ИЦ «Северо-Западная Лаборатория»



К ферритам для телевизионной техники (группа IV) относятся марки 2500НМС1 и 3000НМС, изготавливаемые на основе марганец-цинковых ферритов. Ферриты этой группы обладают малыми значениями магнитных потерь в сильных магнитных полях в диапазоне частот, принятых в телевизионной технике, повышенным значением магнитной индукции при высоких температурах окружающей среды и подмагничивании. Эти ферриты применяют в основном в виде сердечников для выходных строчных трансформаторов (ТВС) и сердечников специальных узлов для цветных телевизоров. Сердечники ТВС предназначены для работы в полях при магнитной индукции 0,1…0,2 Тл на частоте 16 кГц. Ферриты этой группы могут быть использованы также для изготовления сердечников трансформаторов преобразователей постоянного напряжения, импульсных трансформаторов и т.д., работающих в режиме периодического перемагничивания.

В узлах цветных телевизионных приемников применяются помимо сердечников ТВС сердечники системы динамического сведения лучей (ССЛ) и трансформаторов коррекции геометрических искажений. Для сердечников системы сведения лучей применяют феррит марки 2000НМ. Для трансформаторов коррекции геометрических искажений применяют сердечники, которые должны изменять магнитную проницаемость в широких пределах в зависимости от намагничивающего поля по определенному закону. Для этих сердечников применяют ферриты марок 2500НМС1 и 3000НМС.

Изделия из ферритов для телевизионной техники выпускаются в виде Ш- и П-образных деталей, которые используются в основном в качестве сердечников строчных, корректирующих и силовых трансформаторов для черно-белых и цветных телеприемников. Сердечники строчных трансформаторов должны обладать максимальным значением проницаемости при индукции 0,1…0,2 Тл, чтобы обеспечить необходимое напряжение на электронно-лучевой трубке при меньшей затрате мощности, и минимальным значением потерь при этих индукциях на рабочей частоте пилообразного тока, равной 16 кГц. Условия работы сердечников в строчных трансформаторах обусловили нормирование удельных объемных потерь при индукции Bm = 0,2 Тл и Tt = 100°С на частоте 16кГц.

Основная кривая намагничивания и размагничивающая ветвь петли гистерезиса ферритов марок 2500НМС1, 3000НМС приведены на рис.1.4.1, а зависимость относительной магнитной проницаемости и удельных объемных магнитных потерь на частоте f = 16 кГц от магнитной индукции для ферритов марок 2500НМС1 и 3000НМС — 1. 4.7.

В табл.1.4.1 приведены основные электромагнитные параметры ферритов этой группы, а в табл.1.4.2 — вспомогательные, например параметры петли гистерезиса, критическая частота и т.п. Значения относительного температурного коэффициента начальной магнитной проницаемости в различных интервалах температур окружающей среды приведены в табл.1.4.3.

Основные электромагнитные параметры ферритов IV группы.

Марка феррита P, мкВт/(см³×Гц), на частоте 0,01…0,02МГц, не более При B, Тл B, Тл, при H_=240 A/м и Tt, °C, не менее
Tt, °C +100±3 +120±3
+25±10 +100±3 +120±3
2500НМС1
3000НМС
10,5
2,5
8,7
-
-
2,5
0,2
0,1
0,29
-
-
0,25

Вспомогательные параметры ферритов IV группы.

Марка феррита fкр, МГц, при tgδ Параметры петли гистерезиса в статическом режиме hH²)×109 ρ, Ом×м Θ, °С, не менее Конфигурация сердечников
0,1 0,02 μmax H_, A/м, при μmax B, Тл Br, Тл Hc, A/м
H_= 800 A/м
2500НМС1
3000НМС
0,40
0,36
0,16
0,10
4800
4800
40
32
0,45
0,45
0,10
0,10
16,0
12,0
3,1
3,8
1,0
1,0
200
200
П-образные, Ш-образные
То же

Относительный температурный коэффициент начальной магнитной проницаемости для ферритов IV группы.

Марка феррита αμ×106, 1/°C, в интервале температур, °C
-60…+20 -10…+20 +20…+50 +20…+155
2500НМС1
3000НМС
+2,0…+3,6
+3,5…+5,0
+3,5…+5,0
+3,0…+6,0
+2,0…+7,5
+2,0…+7,0
+1,6…+7,5
+2,0…+7,0



ФЕРРИТ-ХОЛДИНГ: Новости



30.12 20

Уважаемые коллеги, обращаем Ваше внимание, что 31. 12.2020 склад и офис компании Лэпкос будут работать до 13.00. 01.01.2021-10.01.2021 - выходные дни. С 11 января интернет-магазин, офис и склад продолжат работу в обычном режиме.


30.12 20

Уважаемые коллеги! Коллектив компании Лэпкос поздравляет Вас с наступающими праздниками Новым годом и Рождеством!
Желаем Вам крепкого здоровья и благополучия! Пусть Новый год принесет множество новых достижений, интересных проектов, радостных событий и счастливых моментов!


24.11 20

27.10 20

Уважаемые клиенты! С 6 октября 2020 года сумма минимального заказа составляет 2000 руб + НДС (20%)


01.10 20

С 1 октября 2020 года компания ЛЭПКОС расширяет статус официального дистрибьютора TDK (Epcos) по ферритовым сердечникам и аксессуарам с территории России и СНГ до стран Европы.





«Северо-Западная Лаборатория» © 1999—2021

Поддержка — Кутузова Марина

Перейти к странице:
– Главная страница– О компании– Продукция– – Изготовление трансформаторов– – –  Трансформаторы развязывающие сигнальные– – – – ТРС1-1– – – – ТРС2-1– – – – ТРС3-1– – Ферриты и каркасы Epcos– – – Сердечники E, EF– – – – Номенклатура– – – – Таблица соответствия типоразмеров– – – – Количество в заводской упаковке– – – – Каркасы и скобы– – – Сердечники EFD– – – – Номенклатура– – – – Каркасы и скобы– – – – Количество в заводской упаковке– – – Сердечники ELP– – – – Номенклатура (без зазора)– – – – Количество в заводской упаковке– – – – Номенклатура (с зазором)– – – Сердечники ETD– – – – Номенклатура– – – – Каркасы и скобы– – – – Количество в заводской упаковке– – – Сердечники EP, EPX, EPO– – – – Номенклатура– – – – Каркасы и скобы– – – Сердечники ER– – – – Номенклатура (без зазора)– – – – Номенклатура (с зазором)– – – – Каркасы и скобы– – – – Количество в заводской упаковке– – – Сердечники RM– – – – Номенклатура (без зазора)– – – – Номенклатура (с зазором)– – – – История RM (КВ)– – – – Каркасы и скобы– – – Сердечники POT– – – – Количество в заводской упаковке– – – Сердечники PS, PCH– – – Сердечники PQ– – – – Количество в заводской упаковке– – – – Каркасы PQ– – – Сердечники PM– – – – Количество в заводской упаковке– – – Сердечники UU, UI, UR– – – Ферритовые кольца R– – – – Характеристики диэлектрического покрытия– – – – Номенклатура– – – – Основания и футляры для кольцевых сердечников– – – – Основания и футляры для кольцевых сердечников Epcos– – – Сердечники DL– – – Таблица рекомендуемых замен– – – Ферритовые материалы Epcos– – Сердечники Magnetics– – – Порошковые– – – – Кольцевые– – – – – Маркировка– – – – – Масса– – – – – Наборы для ОКР– – – – Тонкие кольцевые– – – – Сердечники конфигурации E (Kool Mµ)– – – – Сердечники U и B– – – – Мощные составные магнитопроводы– – – Ленточные сердечники– – – Сердечники Magnetics для конструирования новых конфигураций составных магнитопроводов– – – Сердечники конфигурации EQ из порошковых материалов Magnetics– – Сердечники на основе распыленного железа– – – Кольцевые– – – Конфигурации гантель– – Сердечники Magnetec– – – Характеристики NANOPERM– – – Сравнение с ферритами– – – Серия CT– – – Серия LC– – – Серия EMC– – – Сердечники COOL BLUE– – – Серия LM– – – Двухобмоточные синфазные дроссели для подавления радиопомех– – – Трехобмоточные синфазные дроссели – – Сердечники TDK и готовые импедеры USM– – – Процесс высокочастотной сварки труб– – – Ферритовые сердечники TDK– – – – Конфигурации ZR– – – – Конфигурации ZRH– – – – Конфигурации ZRS– – – – Конфигурации ZRSH– – – – Конфигурация ZRSH-SQ– – – Импедеры TF– – – Импедеры RF– – – Фиберглассовые трубы из стекловолокна– – – Сварочные обжимные ролики– – – Системы фильтрации эмульсии– – – Медные индукционные катушки– – – Твердосплавные режущие пластины и держатели– – – – Номенклатура– – – – Держатели инструмента– – – Циркулярные пилы и лезвия гильотин для резки труб– – – Внутренняя зачистка труб– – Сердечники для EMC– – – Серия CF– – – Конфигурация гантель– – – – Ферритовые сердечники серии DR2W– – – – Ферритовые сердечники серии AIRD– – – Серия RP– – – Серия FH– – – Серия FP– – – Пластины FAT100– – – Поглотители серии WPA– – Магнитотвёрдые магнитные материалы– – – Магниты NdFeB– – – – Кривые размагничивания NdFeBr– – – Магниты ALNICO– – – Редкоземельные магниты SmCo– – – – Кривые размагничивания SmCo– – – Бариевые и стронциевые магнитотвердые ферриты – – – Магнитотвердые ферриты TDK– – Пассивные компоненты Epcos– – – Трансформаторы и индуктивности– – – – SMT индуктивности серии SIMID– – – – – Тип B82442T– – – – – Тип B82496C– – – – – Тип B82498B– – – – – Тип B82498F– – – – – Тип B82412A– – – – – Тип B82422A*100– – – – – Тип B82422H– – – – – Тип B82422T– – – – – Тип B82432A– – – – – Тип B82432C– – – – – Тип B82432T– – – – – Тип B82442A– – – – – Тип B82442H– – – – Силовые индуктивности EPCOS AG– – – – – Индуктивности серии ERU– – – – Радиочастотные дроссели (RF chokes)– – – – Высокочастотные дроссели (VHF chokes)– – – – Дроссели EPCOS AG для линий передачи сигналов и данных– – – – Мощные силовые дроссели EPCOS AG– – – – Тококомпенсированные силовые дроссели EPCOS AG– – – – Телекоммуникационные трансформаторы EPCOS AG для линий xDSL– – – – Силовые индуктивности TDK– – – – Измерительные трансформаторы тока– – – – Дроссели TDK в схемах коррекции коэффициента мощности– – – Конденсаторы TDK-EPC– – – – Пленочные конденсаторы Epcos– – – Электролитические конденсаторы– – – – Серия B41231– – – – Серия B43644– – – – Серия B41505– – – – Серия B43305– – – – Серия B43501– – – – Серия B43504– – – – Серия B43508– – – – Серия B43541– – – – Серия B43540– – – – Серия B43544– – – – Серия B43601– – – – Серия B43640– – – – Серия B43510/B43520– – – – Серия B43515/B43525– – – – Серия B43511/B43521– – – – Серия B41605– – – – Серия B41607– – – – Серия B41689/B41789– – – – Серия B41690/B41790– – – – Серия B41691/B41791– – – – Серия B41692/B41792– – – – Серия B41693/B41793– – – – Серия B41696/B41796– – – – Серия B43693/B43793– – – – Серия B41695/B41795– – – – Серия B41554– – – – Серия B41550/B41570– – – – Серия B41560/B41580– – – – Серия B41456/B41458– – – – Серия B43464/B43484– – – – Серия B43740/B43760– – – – Серия B43750/B43770– – – – Серия B43564/B43584– – – – Серия B43456/B43458– – – – Серия B43455/B43457– – – – Серия B43700/B43720– – – – Серия B43560/43580– – – – Серия B43703/B43723– – – – Серия B43704/B43724– – – – Серия B43705/B43725– – – – Серия B43545– – – – Серия B43642– – – – Серия B41851/B43851– – – – Серия B41856– – – – Серия B41858– – – – Серия B41890– – – – Серия B43888– – – – Серия B43890– – – – Серия B41863– – – – Серия B41859– – – – Серия B41888– – – – Серия B41866– – – – Серия B41895– – – – Серия B41896– – – – Серия B43896– – – – Серия B43624– – – Варисторы Epcos– – – Катушки-антенны для RFID-меток– – – NTC термисторы Epcos– – – Чип-индуктивности TDK– – – Газонаполненные разрядники Epcos– – – Трансформаторы TDK для DC/DC преобразователей – – – Двухтактные трансформаторы (Push-Pull) серии B82805A– – – Датчики влажности TDK– – – Угловые датчики TMR (TDK)– – Ферритовые сердечники больших размеров– – – Сердечники UU– – – Сердечники UY– – – Сердечники EE– – – Сердечники EC– – – Сердечники I– – – Сердечники R– – Продукция фирмы TDK (Япония)– – – Ферритовые фильтры серии ZCAT на круглые и плоские кабели– – – Многослойные керамические конденсаторы– – – – Температурная характеристика C0G– – – – Температурная характеристика CH– – – – Температурная характеристика: X5R– – – – Температурная характеристика X7R– – – – Температурная характеристика Y5V– – – – Температурная характеристика X7S– – – Керамические конденсаторы с выводами– – – Высоковольтные керамические конденсаторы– – – Индуктивности TDK– – Трансформаторы и индуктивности– – – Синфазные дроссели– – Сердечники фирмы Ferroxcube– – – Материалы Ferroxcube– – – – Обзор по материалам производства Ferroxcube– – – – Таблица новых и старых материалов Ferroxcube, рекомендуемая замена устаревших материалов. – – – Стержневые сердечники– – – Сердечники PQ– – – – Каркасы к сердечникам PQ– – – Сегментное кольцо– – – Ферритовые сердечники UR– – – Кольцевые сердечники с зазором– – – Помехоподавляющие сердечники конфигурации CST– – – Специальные ферриты– – – – Большие ферритовые кольца для ускорителей частиц– – – – Изготовление штучных экспериментальных образцов ферритовых сердечников по документации заказчика– – – – Пластины для безэховых камер– – – Ферритовые помехоподавляющие бусины на провод– – – Кольцевые сердечники Ferroxcube на основе распыленного железа– – – Ферритовые трубки конфигурации TUB– – СВЧ ферриты Temex-Ceramics– – Конденсаторы Epcos и TDK– – элементы защиты и фильтры Epcos и TDK– – – PTC термисторы– – – Кера-диоды– – ЭМС-фильтры TDK-EPCOS– – Подстроечные конденсаторы – – Изоляционные материалы для намотки трансформаторов– – фильтры на ПАВ– – датчики давления Epcos– – Сердечники Российского производства– – – Намоточные каркасы для Ш-образных сердечников отечественного производства– – – Ферритовые сердечники конфигурации "Ч"– – – Кольцевые ферритовые сердечники– – – Сердечники конфигурации "Ш"– – – порошковые сердечники отечественного производства– – – Отечественные ферритовые материалы– – – П-образные сердечники конфигурации ПК– – Сердечники из аморфных и нанокристаллических сплавов– – –  материалы на основе аморфных и нанокристаллических сплавов– – – Характеристики аморфных и нанокристаллических сплавов серии АМАГ (МСТАТОР)– – – Тороидальные аморфные и нанокристаллические магнитопроводы Мстатор– – – – Магнитопроводы МСТАТОР серии MSP с линейной петлёй для трансформаторов и дросселей сетей isdn– – – – Магнитопроводы для аудио систем серии MSTAN– – – – Аморфные магнитопроводы с прямоугольной петлёй гистерезиса серии MSSA– – – – Помехоподавляющие магнитопроводы для многовитковых дросселей серии MSK– – – – Магнитопроводы МСТАТОР серии MSTN для силовых трансформаторов ИИП – – – – Низкопрофильные дроссельные магнитопроводы с распределённым зазором– – диэлектрические резонаторы Temex-Ceramics– – Беспроводные технологии TDK: чип-антенны, Bluetooth и WLAN модули – – Гибкие поглотители– – Trimmer capacitors Temex-Ceramics– – Конденсаторы Cera Link– Новости компании– – Неделя Московского района (20-23 октября 2015 года)– Статьи и публикации– – Наиболее часто задаваемые вопросы (FAQ)– – Магнитомягкие материалы для современной силовой электроники– – Современные магнитомягкие материалы для силовой электроники– – Сердечники катушек индуктивности - выбор материала и формы– – Epcos - компоненты защиты– – Ferrite Magnetic Design Tool 7. 0– – Список патентов– – Список литературы– – Нанокристаллические материалы сердечников– – Технологические особенности магнитотвердых материалов и области их применения– – Классификация магнитомягких материалов по химическому составу– – Термины и определения параметров магнитных материалов– – Классификация магнитных материалов по магнитным свойствам– – Классификация отечественных магнитомягких ферритов– – – Ферриты общего применения– – – Термостабильные ферриты– – – Высокопроницаемые ферриты– – – Ферриты для телевизионной техники– – – Ферриты для импульсных трансформаторов– – – Ферриты для перестраиваемых контуров мощных радиотехнических устройств– – – Ферриты для широкополосных трансформаторов– – – Ферриты для магнитных головок– – – Ферриты для датчиков температуры с заданной точкой Кюри– – – Ферриты для магнитного экранирования– – Новый ферритовый материал Epcos N95– – Новые порошковые материалы Magnetics– – Высоконадежные подстроечные конденсаторы Temex-Ceramics– – Перспективы применения новой серии импульсных трансформаторов Epcos B82804A в схемах управления затвором MOSFET– – Ферритовые материалы TDK– – Особенности применения порошковых Е-образных сердечников Magnetics в сварочном оборудовании– – Исследование частотных характеристик дросселей в широком диапазоне частот– – Импульсные трансформаторы серии ALT (TDK) для LAN коннекторов– – Материал Kool Mµ® MAX– – Разработка устройств на основе порошковых сердечников Magnetics при повышенных температурах– – Синфазные дроссели TDK для схем связи Ethernet автомобильного назначения – – Меры для поддержания EMC в схемах LVDC– – Особенности применения силовых индуктивностей– – Применение компонентов TDK (Epcos) в медицинском оборудовании– – Часто задаваемые вопросы (FAQ) по синфазным фильтрам (дросселям) TDK (Epcos)– Наши каталоги– Контакты– Сертификаты и дипломы– Карта сайта– Подбор аналогов EPCOS - TDK– Фильтры синфазных помех TDK– МСТАТОР

Электрические схемы с твс 110.

Простое устройство получения высокого напряжения

Собрать генератор высокого напряжения в домашних условиях несложно, в этой статье рассмотрим простую автогенераторную схему, отличительными особенностями которой является простота и большая выходная мощность.

Автогенератор представляет собой самовозбуждающуюся систему с обратной связью, которая в свою очередь обеспечивает поддержание колебаний. В такой системе частота и форма колебаний определяются свойствами самой системы, а не задаются внешними параметрами.

Схема устройства представлена ниже:

Устройство представляет собой двухтактный автогенераторный преобразователь. Полевые транзисторы VT1, VT2 включаются поочередно, например, если включен транзистор VT1, напряжение на его стоке уменьшается, открывается диод VD4, тем самым напряжение на затворе транзистора VT2 уменьшается, не давая ему открыться. Защитные диоды VD2, VD3 предохраняют затворы транзисторов от перенапряжения. Форма импульсов на трансформаторе T1 близка к синусоидальной.

Основным элементом схемы является высоковольтный трансформатор T1. Лучше всего подходят строчные трансформаторы (ТВС) от ламповых черно-белых телевизоров советского производства. Магнитопровод у таких трансформаторов ферритовый, состоит из двух П-образных частей. Высоковольтная вторичная обмотка выполнена в виде цельной пластмассовой катушки, как правило, расположена отдельно от блока первичных обмоток. Я использовал магнитопровод от строчного трансформатора марки ТВС-110Л4 (магнитная проницаемость 3000НМ), высоковольтную обмотку снял от трансформатора ТВС-110ЛА. Родную первичную обмотку необходимо демонтировать, и намотать новую, из эмалированного медного провода диаметром 2мм, всего 12 витков с отводом от середины (6+6). Во время сборки между П-образными частями магнитопровода, в месте стыка, необходимо проложить картонные прокладки, толщиной примерно в 0,5мм, для уменьшения насыщения магнитопровода.

Дроссель L1 намотан на феритовом Ш-образном магнитопроводе, 40-60 витков эмалированного медного провода диаметром 1,5мм, между стыками магнитопровода проложена прокладка толщиной 0,5мм. В качестве сердечника можно использовать ферритовые кольца или П-образную часть магнитопровода строчного трансформатора.

Конденсатор C3 состоит из 6-ти параллельно соединенных конденсаторов марки К78-2 0,1мк х 1000В, они хорошо подходят для работы в высокочастотных контурах. Резисторы R1,R2 лучше ставить мощностью не менее 2Вт. Высокочастотные диоды VD4, VD5 можно заменить на HER202, HER303 (FR202,303).

Для питания устройства подойдет нестабилизированный блок питания с напряжением 24-36В, и мощностью 400-600Вт. Я использую трансформатор ОСМ-1 (габаритная мощность 1кВт) с перемотанной вторичной обмоткой на 36В.

Электрическая дуга зажигается с расстояния 2-3мм между выводами высоковольтной обмотки, что примерно соответствует напряжению 6-9кВ. Дуга получается горячей, толстой и тянется до 10см. Чем длиннее дуга, тем больше потребляемый ток от источника питания. В моем случае максимальный ток достигал значения 12-13А при напряжении питания 36В. Чтобы получить такие результаты, нужен мощный источник питания, в данном случае это имеет основное значение.

Для наглядности я сделал лестницу “Иакова” из двух толстых медных проводов, в нижней части расстояние между проводниками составляет 2мм, это необходимо для возникновения электрического пробоя, выше проводники расходятся, получается буква “V”, дуга, зажигается внизу, нагревается и поднимается вверх, где обрывается. Я дополнительно установил небольшую свечу под местом максимального сближения проводников, для облегчения возникновения пробоя. Ниже на видеоролике продемонстрирован процесс движения дуги по проводникам.

С помощью устройства можно пронаблюдать коронный разряд, возникающий в сильно неоднородном поле. Для этого я вырезал из фольги буквы и составил фразу Radiolaba, поместив их между двумя стеклянными пластинами, дополнительно проложил тонкий медный провод для электрического контакта всех букв. Далее пластины кладутся на лист фольги, который подключён к одному из выводов высоковольтной обмотки, второй вывод подключаем к буквам, в результате вокруг букв возникает голубовато-фиолетовое свечение и появляется сильный запах озона. Срез фольги получается острым, что способствует образованию резко неоднородного поля, в результате возникает коронный разряд.

При поднесении одного из выводов обмотки к энергосберегающей лампе, можно увидеть неравномерное свечение лампы, здесь электрическое поле вокруг вывода вызывает движение электронов в газонаполненной колбе лампы. Электроны в свою очередь бомбардируют атомы и переводят их в возбужденные состояния, при переходе в нормальное состояние происходит излучение света.

Единственным недостатком устройства является насыщение магнитопровода строчного трансформатора и его сильный нагрев. Остальные элементы нагреваются незначительно, даже транзисторы греются слабо, что является важным достоинством, тем не менее, их лучше установить на теплоотвод. Я думаю, даже начинающий радиолюбитель при желании сможет собрать данный автогенератор и устроить эксперименты с высоким напряжением.







Сейчас очень часто можно найти на помойке устаревшие кинескопные телевизоры, с развитием технологий они стаи не актуальны, поэтому теперь от них в основном избавляются. Пожалуй, каждый видел на задней стенке такого телевизора надпись в духе «Высокое напряжение. Не открывать». И висит она там не с проста, ведь в каждом телевизоре с кинескопом имеется весьма занятная вещица, называемая ТДКС. Аббревиатура расшифровывается как «трансформатор диодно-каскадный строчный», в телевизоре он служит, в первую очередь, для формирования высокого напряжения для питания кинескопа. На выходе такого трансформатора можно получить постоянное напряжение величиной аж 15-20 кВ. Переменное напряжение с высоковольтной катушки в таком трансформаторе увеличивается и выпрямляется с помощью встроенного диодно-конденсаторного умножителя.
Выглядят трансформаторы ТДКС вот так:


Толстый красный провод, отходящий от верхушки трансформатора, как не трудно догадаться, и предназначен для снятия с него высокого напряжения. Для того, чтобы запустить такой трансформатор, необходимо намотать на него свою первичную обмотку и собрать не сложную схему, которая зовётся ZVS-драйвером.

Схема

Схема представлена ниже:


Эта же схема в другом графическом представлении:


Несколько слов о схеме. Ключевое её звено – полевые транзисторы IRF250, сюда хорошо подойдут так же IRF260. Вместо них можно ставить и другие аналогичные полевые транзисторы, но лучше всего в этой схеме себя зарекомендовали именно эти. Между затвором каждого из транзисторов и минусом схемы устанавливаются стабилитроны на напряжение 12-18 вольт, я поставил стабилитроны BZV85-C15, на 15 вольт. Также к каждому из затворов подключаются ультрабыстрые диоды, например, UF4007 или HER108. Между стоками транзисторов подключается конденсатор 0,68 мкФ на напряжение не меньше 250 вольт. Его ёмкость не так критична, можно спокойно ставить конденсаторы в диапазоне 0,5-1 мкФ. Через этот конденсатор протекают довольно значительные токи, поэтому возможен его нагрев. Желательно поставить несколько конденсаторов параллельно, либо же взять конденсатор на большее напряжение, 400-600 вольт. На схеме присутствует дроссель, номинал которого также не сильно критичен и может находиться в пределах 47 – 200 мкГн. Можно намотать 30-40 витков провода на ферритовом колечке, работать будет в любом случае.

Изготовление


Если дроссель сильно нагревается, значит следует убавить количество витков, либо взять провод сечением потолще. Главное преимущество схемы – большой КПД, ведь транзисторы в ней почти не нагреваются, но, тем не менее, их стоит установить на небольшой радиатор, для надёжности. При установке обоих транзисторов на общий радиатор обязательно нужно использовать теплопроводящую изолирующую прокладку, т.к. металлическая спинка транзистора соединена с его стоком. Напряжение питания схемы лежит в пределах 12 – 36 вольт, при напряжении в 12 вольт на холостом ходе схема потребляет примерно 300 мА, при горящей дуге ток повышается до 3-4 ампер. Чем больше напряжение питания, тем большее напряжение будет на выходе трансформатора.
Если внимательно присмотреться к трансформатору, то можно увидеть зазор между его корпусом и ферритовым сердечником примерно 2-5 мм. На сам сердечник нужно намотать 10-12 витков провода, желательно медного. Наматывать провод можно в любую сторону. Чем больше сечение провода, тем лучше, однако провод слишком большого сечения может не пройти в зазор. Также можно использовать эмалированную медную проволоку, она пролезет даже в самый узкий зазор. Затем необходимо сделать отвод от середины этой обмотки, оголив проводов в нужном месте, как показано на фото:


Можно намотать в одну сторону две обмотки по 5-6 витков и соединить их, в этом случае также получается отвод от середины.
При включении схемы электрическая дуга будет возникать между высоковольтным выводом трансформатора (толстый красный провод наверху) и его минусом. Минус – это одна из ножек. Определить нужную минусовую ножку можно достаточно просто, если поочерёдно подносить «+» к каждой ножке. Воздух пробивается на расстоянии 1 – 2.5 см, поэтому между нужной ножкой и плюсом сразу возникнет плазменная дуга.
Можно использовать такой высоковольтный трансформатор для создания другого интересного устройства – лестницы Иакова. Достаточно расположить два прямых электрода буквой «V», к одному подключить плюс, к другому минус. Разряд возникнет внизу, начнёт ползти вверх, наверху разорвётся и цикл повторится.
Скачать плату можно тут:

(cкачиваний: 582)

Рассматриваемое устройство вырабатывает электрические разряды с напряжением порядка 30кВ, поэтому просим соблюдать предельную осторожность во время сборки, монтажа и дальнейшего использования. Даже после отключения схемы, в умножителе напряжения остается часть напряжения.

Конечно, это напряжение не смертельно, но вот включенный умножитель может представлять опасность для вашей жизни. Соблюдайте все меры по безопасности.

А теперь ближе к делу. Для получения разрядов высокого потенциала использованы компоненты из строчной развертки советского телевизора. Хотелось создать простой и мощный высоковольтный генератор с питанием от сети 220 вольт. Такой генератор был нужен для опытов, которые я ставлю регулярно. Мощность генератора достаточно высокая, на выходе умножителя разряды достигаю-т до 5-7см,

Для питания строчного трансформатора был использован балласт ЛДС, который продавался отдельно и стоил 2$.

Такой балласт предназначен для питания двух ламп дневного освещения, каждая на 40 ватт. Для каждого канала из платы выходят 4 провода, два из которых назовем "горячими", поскольку именно по ним течет высокое напряжение для питания лампы. Остальные два провода подключены между собой конденсатором, это нужно для пуска лампы. На выходе балласта образуется высокое напряжение с большой частотой, которое нужно подать на строчный трансформатор. Напряжение подается последовательно через конденсатор, иначе балласт сгорит за несколько секунд.

Конденсатор подбираем с напряжением 100-1500 вольт, емкость от 1000 до 6800пФ.
Не советуется включать генератор на долгое время или же следует установить транзисторы на теплоотводы, поскольку после 5 секундной работы уже наблюдается повышение температуры.

Строчный трансформатор использовался типа ТВС-110ПЦ15, умножитель напряжения УН9/27-1 3.

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
Схема подготовленного балласта.
VT1, VT2 Биполярный транзистор

FJP13007

2 В блокнот
VDS1, VD1, VD2 Выпрямительный диод

1N4007

6 В блокнот
С1, С2 10 мкФ 400 В 2 В блокнот
С3, С4 Электролитический конденсатор 2.2 мкФ 50 В 2 В блокнот
С5, С6 Конденсатор 3300 пФ 1000 В 2 В блокнот
R1, R6 Резистор

10 Ом

2 В блокнот
R2, R4 Резистор

510 кОм

2 В блокнот
R3, R5 Резистор

18 Ом

2 В блокнот
Катушка индуктивности 4 В блокнот
F1 Предохранитель 1 А 1 В блокнот
Дополнительные элементы.
С1 Конденсатор 1000-6800 пФ 1 В блокнот
Трансформатор строчной развертки ТВС-110ПЦ15 1 В блокнот
Умножитель напряжения УН 9/27-13 1

Внимание! Умножитель дает очень большое ПОСТОЯННОЕ напряжение! Это реально опасно, поэтому если решите повторить - будь предельно аккуратны и соблюдайте технику безопасности. После опытов выход умножителя обязательно разряжать! Установка запросто может убить технику, цифрой снимать только из далека, а опыты проводить подальше от компьютера и прочих бытовых приборов.

Это устройство является логическим завершением темы, по использованию строчного трансформатора ТВС-110ЛА, и обобщением статьи и темы форума .

Полученное в итоге устройство нашло применение в различных экспериментах, где требуется высокое напряжение. Окончательная схема устройства приведена на рис.1

Схема очень проста, и представляет собой обычный блокинг-генератор. Без высоковольтной катушки и умножителя может использоваться там, где нужно переменное высокое напряжение с частотой в десятки Гц, например ее можно использовать для питания ЛДС или для проверки подобных ламп. Более высокое переменное напряжение получается с использованием высоковольтной обмотки. Для получения высокого постоянного напряжения использован умножитель УН9-27.

Рис.1 Принципиальная схема.


Фото 1. Внешний вид источника питания на ТВС-110


Фото 2. Внешний вид источника питания на ТВС-110


Фото 3. Внешний вид источника питания на ТВС-110


Фото 4. Внешний вид источника питания на ТВС-110

Что такое тдкс. Источник высокого напряжения из тдкс Электрические схемы с твс 110

Устройство входит в число высоковольтных игрушек с применением интегрального таймера 555. Достаточно интересная работа девайса может вызвать особый интерес не только среди радиолюбителей. Такой высоковольтный генератор очень прост в изготовлении и не нуждается в дополнительной настройке.
Основа - генератор прямоугольных импульсов построенный на микросхеме 555. В схеме также применен силовой ключ, в роли которого N-канальный полевой транзистор IRL3705.

В этой статье будет рассмотрена детальная конструкция с подробным описанием всех используемых компонентов.
Активных компонентов в схеме всего два - таймер и транзистор, ниже распиновка выводов таймера.

Думаю, никаких затруднений с выводами не будет.

Силовой транзистор имеет следующую цоколевку.

Схема не новинка, ее давно используют в самодельных конструкциях где есть необходимость получения повышенного напряжения (электрошоковые устройства, гаусс-пушки и т.п.).

Аудио-сигнал подается на вывод контроля микросхемы через пленочный конденсатор (можно и керамический), емкость которого желательно подобрать опытным путем.

Хочу сказать, что устройство работает и достаточно хорошо, но не советуется включать на долгое время поскольку схема не имеет дополнительного драйвера для усиления выходного сигнала микросхемы, поэтому последняя может перегреться.


Если уж решили сделать такое устройство в качестве сувенира, то стоит использовать схему ниже.

Такая схема уже может работать в течении долгого времени.

В ней таймер питается от пониженного напряжения, этим обеспечивается долговременная работа без перегревов, а драйвер снимает перегруз с микросхемы. Этот преобразователь отличный вариант, хотя компонентов на порядок больше. В драйвере можно использовать буквально любые комплементарные пары малой и средней мощности, начиная от КТ316/361 заканчивая КТ814/815 или КТ816/817.

Схема может работать и от пониженного напряжения 6-9 вольт. В моем случае установка питается от аккумулятора бесперебойника (12 Вольт 7А/ч).

Трансформатор - использован готовый. Если установка собирается для показов, то стоит мотать высоковольтный трансформатор самому. Это резко уменьшит размеры установки. В нашем случае был использован строчный трансформатор типаТВС-110ПЦ15. Ниже представляю намоточные данные используемого строчного трансформатора.

Обмотка 3-4 4витка (сопротивление обмотки 0,1 Ом)
Обмотка 4-5 8витков (сопротивление обмотки 0,1 Ом
Обмотка 9-10 16витков (сопротивление обмотки 0,2 Ом)
Обмотка 9-11 45витков (сопротивление обмотки 0,4 Ом)
Обмотка 11-12 100витков (сопротивление обмотки 1,2 Ом)
Обмотка 14-15 1080витков (сопротивление обмотки 110-112 Ом)

Без подачи сигнала на вывод контроля таймера, схема будет работать как повышающий преобразователь напряжения.
Штатные обмотки строчного трансформатора не позволяют получать длинную дугу на выходе, именно в связи с этим можно мотать свою обмотку. Она мотается на свободной стороне сердечника и содержит 5-10 витков провода 0,8-1,2мм. Ниже смотрим расположение выводов строчного трансформатора.

Самый оптимальный вариант - использование обмоток 9 и 10, хотя проводились опыты и с другими обмотками, но с этими результат очевидно лучше.
В ролике, к сожалению не хорошо слышны слова, но в реале их можно четко слышать. Такой "дуговый" громкоговоритель имеет ничтожный КПД, который не превышает 1-3%, поэтому такой метод воспроизведения звука не нашел широкого применения и демонстрируется в пределах школьных лабораторий.

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
Программируемый таймер и осциллятор

NE555

1 В блокнот
Линейный регулятор

UA7808

1 В блокнот
T1 MOSFET-транзистор

AUIRL3705N

1 В блокнот
VT1 Биполярный транзистор

КТ3102

1 В блокнот
VT2 Биполярный транзистор

КТ3107А

1 В блокнот
С1 Конденсатор 2. 2 нФ х 50В 1 Керамический В блокнот
С2 Конденсатор 100 нФ х 63В 1 Пленочный В блокнот
R1 Резистор

1 кОм

1 0.25 Вт В блокнот
R2 Резистор

Печать

ТДКС, что это такое? Проще сказать — это трансформатор, спрятанный в герметичный корпус, так как напряжения в нем значительные и корпус защищает от высокого напряжения расположенные рядом элементы. ТДКС используется в строчной развертке современных телевизоров.

Раньше в отечественных телевизорах цветных и черно-белых напряжение второго анода кинескопа, ускоряющее и фокусировки, вырабатывалось в два этапа. С помощью ТВС (трансформатор высоковольтный строчный) получалось ускоряющее напряжение, а дальше с помощью умножителя получали напряжение фокусировки и напряжение для второго анода катода.

У ТДКС расшифровка такая — трансформатор диодно-каскадный строчный, вырабатывает напряжение питания второго анода кинескопа 25 — 30 кВ, а так же формирует ускоряющее напряжение 300 — 800 В, напряжение на фокусировки 4 — 7 кВ, подает напряжение на видеоусилители — 200 В, тюнера — 27 31 В и на нити накала кинескопа. В зависимости от ТДКС и схемы построения, формирует дополнительные вторичные напряжения для кадровой развёртки. С ТДКС снимаются сигналы ограничения тока луча кинескопа и автоподстройки частоты строчной развёртки.

Устройство ТДКС рассмотрим на примере тдкс 32-02. Как и положено трансформаторам он имеет первичную обмотку, на которую подается напряжение питания строчной развертки, а также снимается питание для видеоусидителей и вторичные обмотки, для питания уже указанных выше цепей. Количество их может быть различным. Питание второго анода, фокусировки и ускоряющего напряжения происходит в диодно-конденсаторном каскаде с возможностью их регулировки потенциометрами. Еще, что следует отметить это расположение выводов, в большинстве своем трансформаторы бывают U — образные и O — образные.

В таблице ниже приведена распиновка ТДКС 32 02 и его схема.

Характеристика трансформатора, назначение выводов

Тип

колич

вывод

Uанода

видео

накал

26/40В

15В

ОТЛ

фокус-

корпус

заземл.

анод-

фокус

питания

развертки

ТДКС-32-02

27кВ

1-10

есть

нет

115 В

Нумерация начинается если смотреть снизу, слева на право, по часовой стрелке.

Замена

Подобрать для нужного ТДКС аналоги трудно, но возможно. Просто необходимо сравнить характеристики имеющихся трансформаторов с нужным, по выходным и входным напряжениям, а так же по совпадению выводов. Например, для ТДКС 32 02 аналог — РЕТ-19-03. Однако хотя они идентичны по напряжению, у РЕТ-19-03 отсутствует отдельный вывод заземления, но проблем это не создаст, так как он просто соединен внутри корпуса на другой вывод. Прилагаю для некоторых тдкс аналоги

Иногда не получается найти полный аналог ТДКС, но есть схожий по напряжениям с различием в выводах. В этом случае нужно после установки трансформатора в шасси телевизора, разрезать не совпадающие дорожки и соединить в нужной последовательности кусочками изолированного провода. Будьте внимательны при проведении данной операции.

Поломки

Как и всякая радиодеталь, строчные трансформаторы тоже ломаются. Так как цены на некоторые модели достаточно велики, необходимо сделать точную диагностику поломки, чтобы не выкинуть деньги на ветер. Основные неисправности ТДКС это:

  • пробой корпуса;
  • обрыв обмоток;
  • межвитковые замыкания;
  • обрыв потенциометра screen.

С пробоем изоляции корпуса и обрывом более менее все понятно, а вот межвитковое замыкание выявить достаточно трудно. Например, пищит ТДКС, это может быть вызвано как нагрузкой во вторичных цепях трансформатора, так и межвитковым замыканием. Самое лучшее использовать прибор для проверки ТДКС, ну а если такового нет искать альтернативные варианты. О том, как проверить ТДКС телевизора, можно почитать в статье на сайте «Как проверить трансформатор «.

Восстановление

Пробой — это обычно трещина в корпусе, в этом случае ремонт ТДКС будет достаточно прост. Зачищаем крупной наждачной бумагой трещину, очищаем его, обезжириваем и заливаем эпоксидной смолой. Слой делаем достаточно толстый, не менее 2 мм, для исключения повторного пробоя.

Восстановление ТДКС при обрыве и замыкании витков крайне проблематично. Помочь может только перемотка трансформатора. Никогда не выполнял такую операцию, так как она очень трудоемка, но при желании, конечно, все возможно.

При обрыве обмотки накала лучше ее не восстанавливать, а сформировать из другого места. Для этого наматываем пару витков изолированным проводом вокруг сердечника ТДКС. Направление намотки не важно, но если нить накала не засветилась, поменяйте местами провода. После намотки нужно установить напряжения накала при помощи ограничительного резистора.

Если не регулируется ускоряющее напряжение (screen), то в данном случае можно сформировать его. Для этого надо создать постоянное напряжение около 1kV с возможностью его регулировки. Такое напряжение есть на коллекторе строчного транзистора, импульсы на нем могут быть до 1,5 кВ.

Схема проста, напряжение выпрямляется высоковольтным диодом и регулируется потенциометром, который можно взять с платы кинескопа старого отечественного телевизора 2 или 3УСЦТ.

Внимание! Умножитель дает очень большое ПОСТОЯННОЕ напряжение! Это реально опасно, поэтому если решите повторить - будь предельно аккуратны и соблюдайте технику безопасности. После опытов выход умножителя обязательно разряжать! Установка запросто может убить технику, цифрой снимать только из далека, а опыты проводить подальше от компьютера и прочих бытовых приборов.

Это устройство является логическим завершением темы, по использованию строчного трансформатора ТВС-110ЛА, и обобщением статьи и темы форума .

Полученное в итоге устройство нашло применение в различных экспериментах, где требуется высокое напряжение. Окончательная схема устройства приведена на рис.1

Схема очень проста, и представляет собой обычный блокинг-генератор. Без высоковольтной катушки и умножителя может использоваться там, где нужно переменное высокое напряжение с частотой в десятки Гц, например ее можно использовать для питания ЛДС или для проверки подобных ламп. Более высокое переменное напряжение получается с использованием высоковольтной обмотки. Для получения высокого постоянного напряжения использован умножитель УН9-27.

Рис.1 Принципиальная схема.


Фото 1. Внешний вид источника питания на ТВС-110


Фото 2. Внешний вид источника питания на ТВС-110


Фото 3. Внешний вид источника питания на ТВС-110


Фото 4. Внешний вид источника питания на ТВС-110

Рассматриваемое устройство вырабатывает электрические разряды с напряжением порядка 30кВ, поэтому просим соблюдать предельную осторожность во время сборки, монтажа и дальнейшего использования. Даже после отключения схемы, в умножителе напряжения остается часть напряжения.

Конечно, это напряжение не смертельно, но вот включенный умножитель может представлять опасность для вашей жизни. Соблюдайте все меры по безопасности.

А теперь ближе к делу. Для получения разрядов высокого потенциала использованы компоненты из строчной развертки советского телевизора. Хотелось создать простой и мощный высоковольтный генератор с питанием от сети 220 вольт. Такой генератор был нужен для опытов, которые я ставлю регулярно. Мощность генератора достаточно высокая, на выходе умножителя разряды достигаю-т до 5-7см,

Для питания строчного трансформатора был использован балласт ЛДС, который продавался отдельно и стоил 2$.

Такой балласт предназначен для питания двух ламп дневного освещения, каждая на 40 ватт. Для каждого канала из платы выходят 4 провода, два из которых назовем "горячими", поскольку именно по ним течет высокое напряжение для питания лампы. Остальные два провода подключены между собой конденсатором, это нужно для пуска лампы. На выходе балласта образуется высокое напряжение с большой частотой, которое нужно подать на строчный трансформатор. Напряжение подается последовательно через конденсатор, иначе балласт сгорит за несколько секунд.

Конденсатор подбираем с напряжением 100-1500 вольт, емкость от 1000 до 6800пФ.
Не советуется включать генератор на долгое время или же следует установить транзисторы на теплоотводы, поскольку после 5 секундной работы уже наблюдается повышение температуры.

Строчный трансформатор использовался типа ТВС-110ПЦ15, умножитель напряжения УН9/27-1 3.

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
Схема подготовленного балласта.
VT1, VT2 Биполярный транзистор

FJP13007

2 В блокнот
VDS1, VD1, VD2 Выпрямительный диод

1N4007

6 В блокнот
С1, С2 10 мкФ 400 В 2 В блокнот
С3, С4 Электролитический конденсатор 2.2 мкФ 50 В 2 В блокнот
С5, С6 Конденсатор 3300 пФ 1000 В 2 В блокнот
R1, R6 Резистор

10 Ом

2 В блокнот
R2, R4 Резистор

510 кОм

2 В блокнот
R3, R5 Резистор

18 Ом

2 В блокнот
Катушка индуктивности 4 В блокнот
F1 Предохранитель 1 А 1 В блокнот
Дополнительные элементы.
С1 Конденсатор 1000-6800 пФ 1 В блокнот
Трансформатор строчной развертки ТВС-110ПЦ15 1 В блокнот
Умножитель напряжения УН 9/27-13 1

Замена строчного трансформатора в телемониторе МС6105 с кинескопом 31ЛК - это, разумеется, не капитальный ремонт. Более того: если в мониторе старый штатный «строчник» с работой справляется, то и менять этот (весьма дорогостоящий, «капризный» и гигроскопичный) узел на новый вряд ли целесообразно.

Нужно также учитывать, что раздобытый ТДКС-8 может оказаться ничуть не лучше предыдущего, преждевременно «забарахлившего» строчного трансформатора. Потому и замену стоит подыскивать более достойную. Таковой является, как свидетельствуют сравнительные данные (см. рис), строчный трансформатор ТВС-90П4 с двухкратным умножителем напряжения УН9/18-0,3 или еще более дешевый «строчник» ТВС-90ПЦ8. Последний, правда, имеет дополнительно вынесенную катушку, но она никакого практического воздействия на изображение не оказывает. Более того, упомянутые трансформаторы имеют одинаковые феррито-вые сердечники, потому вышедший из строя ТДКС-8 можно не выбрасывать, а изготовить из него ТВС-90П4, предварительно устроив ему обжиг для уничтожения пластмассовой заливки и обмоток на электроплитке (на открытом воздухе!) или в пламени костра.

Следует отметить, что в случае применения умножителя напряжения УН9/27 (трехкратного действия) намоточные данные для ТВС-90П4 (табл. 1) остаются неизменными, за исключением обмотки с выводами 9-10. Она содержит 1266 витков провода ПЭВШО диаметром 0,08 мм. Может, поэтому УН9/27 дешевле умножителя УН9/18 и менее дефицитен?

К достоинствам самодельного ТВС-90П4 можно отнести и то, что высоковольтную катушку можно разместить на второй ножке П-образного ферритового сердечника. То есть она будет сменной, что немаловажно для последующих ремонтов.

Существенные хлопоты при изготовлении самодельного ТВС-90П4 привносит разве что эпоксидная пропитка обмоток. И особенно высоковольтной. Каждый слой такой обмотки надо изолировать с предельной тщательностью.

Каркас катушки - не из термопластика, а из гетинакса или, в крайнем случае, из картона. Термополимеризация - только в духовке при температуре от 70 до 100 °С (в течение примерно часа), а остывание - вместе с выключенной духовкой.

Не стоит надеяться, что за несколько дней или даже недель отверждение пройдет и при комнатной температуре. И все потому, что отвердитель обладает проводящими свойствами; последующий пробой неизбежен, если процесс полимеризации проводить не в духовке.

Остальные данные по замене трансформаторов приведены на рисунке и во второй таблице. Пользуясь этими сведениями, следует помнить: несмотря на схожесть размещения выводов, далеко не все «строчники» одинаково пригодны для эквивалентной замены одного трансформатора другим. Не стоит забывать и о том, что, закрепляя строчный трансформатор на некотором расстоянии от платы, необходимо остальной монтаж развести дополнительными проводниками.

И последнее напоминание. Перед началом всех работ, связанных с высоким напряжением, следует отключить плюсовой подвод питания от микросхемы кадровой развертки К174ГЛ1А. Подключать же его можно лишь после того, как окончательно выяснится, что высокое напряжение появилось и, самое главное, - оно подведено к кинескопу. Любые несанкционированные разряды (даже на корпус!) практически мгновенно выведут указанную микросхему из строя.

По той же причине нельзя подключать умножитель трехкратного действия вместо УН9/18-0,3 на неподготовленный для этих целей ТВС ради эксперимента. Свечение экрана хотя и появится, но пробои избыточного напряжения сделают, как говорится, свое черное дело.

В. СИЛЬЧЕНКО, с. Викулово, Тюменская обл.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter , чтобы сообщить нам.

Генератор высокого напряжения на строчнике - 26 Февраля 2013



   Наверное самый первый и самый простой девайс всех радиолюбителей со школьной скамьи является Блокинг Генератор.

 HV блокинг-генератор (высоковольтный блок питания) для опытов-его можно купить в интернете или сделать самому. Для этого нам понадобится не очень много деталей и умение работать паяльником.



Для того чтобы его собрать нужно:

1. Трансформатор строчной развертки ТВС-110Л, ТВС-110ПЦ15 от ламповых ч/б и цветных телевизоров (любой строчник)

2. 1 или 2 конденсатора 16-50в - 2000-2200пФ

3. 2 резистора 27Ом и 270-240Ом

4. 1-Транзистор 2Т808А КТ808 КТ808А или схожие по характеристикам. + хороший радиатор для охлаждения

5. Провода

6. Паяльник

7. Прямые руки





И так берем строчник разбираем его аккуратно, оставляем вторичную высоковольтную обмотку, состоящую из множества витков тонкой проволоки, ферритовый сердечник. Наматываем свои обмотки эмалированной медной проволокой на вторую свободную сторону феритового сердечника предварительно сделав из плотного картона трубку вокруг ферита.





Первая: 5 витков примерно 1.5- 1.7 мм диаметром

Вторая: 3 витка примерно 1.1мм диаметром

Вообще, толщина и количество витков можно варьироваться. Что было под рукой – из того и сделал.

В кладовке были найдены резисторы и пара мощных биполярных n-p-n транзисторов – КТ808а и 2т808a. Радиатор делать не захотел – ввиду больших размеров транзистора, хотя в последствии опыт показал – что большой радиатор обязательно нужен.





Для питания всего этого я выбрал 12В трансформатор, можно запитать и от обычного 12 вольтового 7А акк. от UPS-а.(чтобы увеличить напругу на выходе, можно подать не 12 вольт а например 40 вольт но тут уже надо думать о хорошем охлаждении транса, и витков первичной обмотки можно сделать не 5-3 а 7-5 например).

Если собираетесь использовать трансформатор то понадобится диодный мост чтобы выпрямить ток с переменного в постоянный, диодный мост можно найти в блоке питания от компьютера, там же можно найти конденсаторы и резисторы + провода.

в итоге мы получаем 9-10кВ на выходе.





Всю конструкцию я разместил в корпусе от БП. получилось довольно таки компактно.

Итак, мы имеем HV Блокинг генератор который дает нам возможность ставить опыты и запускать Трансформатор Тесла.





Можно сразу испытать блокинг генератор на любой лампочке или приблизить контакты выходов HV друг к другу получить жгучую дугу на выходе.

К лампочке и разряднику подключаем только 1 провод, второй провод от HV блокинга землим на батарею.





Такой блок питания способен зажигать любые газонаполненные лампы и т.д.





Блокинг генератор для жизни не опасен, но неприятные ощущения при касании контактов вам обеспечены.

продолжение следует...



Обсудить на Форуме

Трансформатор ТВС-110Л

Перечень и количество драгметаллов которые можно извлечь из трансформатора ТВС-110Л.

Информация из справочников производителей. Справочник содержания драгметаллов (золота, серебра, платины и МПГ) в трансформаторе с указанием его веса которые используются (или использовались) при производстве в радиотехнике.

Содержание драгоценных металлов в трансформаторе ТВС-110Л.
Золото: 0 грамм.
Серебро: 0,02365 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
На основании информации: Из Справочника СвязьИнвест, 2001 г., Ч.4.

Еще источник данных:

Трансформатор (от лат. transformo — преобразовывать) — это статическое электромагнитное устройство, имеющее две или более индуктивно связанные обмотки на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты.

Трансформатор осуществляет преобразование переменного напряжения и/или гальваническую развязку в самых различных областях применения — электроэнергетике, электронике и радиотехнике.

Конструктивно трансформатор может состоять из одной (автотрансформатор) или нескольких изолированных проволочных, либо ленточных обмоток (катушек), охватываемых общим магнитным потоком, намотанных, как правило, на магнитопровод (сердечник) из ферромагнитного магнито-мягкого материала.

Работа трансформатора основана на двух базовых принципах:

Изменяющийся во времени электрический ток создаёт изменяющееся во времени магнитное поле (электромагнетизм)
Изменение магнитного потока, проходящего через обмотку, создаёт ЭДС в этой обмотке (электромагнитная индукция)

На одну из обмоток, называемую первичной обмоткой, подаётся напряжение от внешнего источника. Протекающий по первичной обмотке переменный ток намагничивания создаёт переменный магнитный поток в магнитопроводе. В результате электромагнитной индукции, переменный магнитный поток в магнитопроводе создаёт во всех обмотках, в том числе и в первичной, ЭДС индукции, пропорциональную первой производной магнитного потока, при синусоидальном токе сдвинутой на 90° в обратную сторону по отношению к магнитному потоку.

Трансформатор внешний вид и принципы работы

В некоторых трансформаторах, работающих на высоких или сверхвысоких частотах, магнитопровод может отсутствовать.

Форма напряжения во вторичной обмотке связана с формой напряжения в первичной обмотке довольно сложным образом. Благодаря этой сложности удалось создать целый ряд специальных трансформаторов, которые могут выполнять роль усилителей тока, умножителей частоты, генераторов сигналов и т. д. Исключение — силовой трансформатор. Он преобразует синусоиду входного напряжения в такое же синусоидальное напряжение на выходе вторичной обмотки. Отклонение от синусоиды порождает искажения, которые могут нарастать в последующих трансформаторах.

Если у вас есть больше информации о трансформаторе ТВС-110Л сообщите ее нам мы бесплатно разместим ее на сайте.

Фото трансформатор ТВС-110Л:

Характеристики трансформатор ТВС-110Л:

Купить или продать а также цены на трансформатор ТВС-110Л:

Оставьте отзыв или бесплатное объявление о покупке или продаже

Источник высокого напряжения из тдкс.

Высокое напряжение и не только

Собрать генератор высокого напряжения в домашних условиях несложно, в этой статье рассмотрим простую автогенераторную схему, отличительными особенностями которой является простота и большая выходная мощность.

Автогенератор представляет собой самовозбуждающуюся систему с обратной связью, которая в свою очередь обеспечивает поддержание колебаний. В такой системе частота и форма колебаний определяются свойствами самой системы, а не задаются внешними параметрами.

Схема устройства представлена ниже:

Устройство представляет собой двухтактный автогенераторный преобразователь. Полевые транзисторы VT1, VT2 включаются поочередно, например, если включен транзистор VT1, напряжение на его стоке уменьшается, открывается диод VD4, тем самым напряжение на затворе транзистора VT2 уменьшается, не давая ему открыться. Защитные диоды VD2, VD3 предохраняют затворы транзисторов от перенапряжения. Форма импульсов на трансформаторе T1 близка к синусоидальной.

Основным элементом схемы является высоковольтный трансформатор T1. Лучше всего подходят строчные трансформаторы (ТВС) от ламповых черно-белых телевизоров советского производства. Магнитопровод у таких трансформаторов ферритовый, состоит из двух П-образных частей. Высоковольтная вторичная обмотка выполнена в виде цельной пластмассовой катушки, как правило, расположена отдельно от блока первичных обмоток. Я использовал магнитопровод от строчного трансформатора марки ТВС-110Л4 (магнитная проницаемость 3000НМ), высоковольтную обмотку снял от трансформатора ТВС-110ЛА. Родную первичную обмотку необходимо демонтировать, и намотать новую, из эмалированного медного провода диаметром 2мм, всего 12 витков с отводом от середины (6+6). Во время сборки между П-образными частями магнитопровода, в месте стыка, необходимо проложить картонные прокладки, толщиной примерно в 0,5мм, для уменьшения насыщения магнитопровода.

Дроссель L1 намотан на феритовом Ш-образном магнитопроводе, 40-60 витков эмалированного медного провода диаметром 1,5мм, между стыками магнитопровода проложена прокладка толщиной 0,5мм. В качестве сердечника можно использовать ферритовые кольца или П-образную часть магнитопровода строчного трансформатора.

Конденсатор C3 состоит из 6-ти параллельно соединенных конденсаторов марки К78-2 0,1мк х 1000В, они хорошо подходят для работы в высокочастотных контурах. Резисторы R1,R2 лучше ставить мощностью не менее 2Вт. Высокочастотные диоды VD4, VD5 можно заменить на HER202, HER303 (FR202,303).

Для питания устройства подойдет нестабилизированный блок питания с напряжением 24-36В, и мощностью 400-600Вт. Я использую трансформатор ОСМ-1 (габаритная мощность 1кВт) с перемотанной вторичной обмоткой на 36В.

Электрическая дуга зажигается с расстояния 2-3мм между выводами высоковольтной обмотки, что примерно соответствует напряжению 6-9кВ. Дуга получается горячей, толстой и тянется до 10см. Чем длиннее дуга, тем больше потребляемый ток от источника питания. В моем случае максимальный ток достигал значения 12-13А при напряжении питания 36В. Чтобы получить такие результаты, нужен мощный источник питания, в данном случае это имеет основное значение.

Для наглядности я сделал лестницу “Иакова” из двух толстых медных проводов, в нижней части расстояние между проводниками составляет 2мм, это необходимо для возникновения электрического пробоя, выше проводники расходятся, получается буква “V”, дуга, зажигается внизу, нагревается и поднимается вверх, где обрывается. Я дополнительно установил небольшую свечу под местом максимального сближения проводников, для облегчения возникновения пробоя. Ниже на видеоролике продемонстрирован процесс движения дуги по проводникам.

С помощью устройства можно пронаблюдать коронный разряд, возникающий в сильно неоднородном поле. Для этого я вырезал из фольги буквы и составил фразу Radiolaba, поместив их между двумя стеклянными пластинами, дополнительно проложил тонкий медный провод для электрического контакта всех букв. Далее пластины кладутся на лист фольги, который подключён к одному из выводов высоковольтной обмотки, второй вывод подключаем к буквам, в результате вокруг букв возникает голубовато-фиолетовое свечение и появляется сильный запах озона. Срез фольги получается острым, что способствует образованию резко неоднородного поля, в результате возникает коронный разряд.

При поднесении одного из выводов обмотки к энергосберегающей лампе, можно увидеть неравномерное свечение лампы, здесь электрическое поле вокруг вывода вызывает движение электронов в газонаполненной колбе лампы. Электроны в свою очередь бомбардируют атомы и переводят их в возбужденные состояния, при переходе в нормальное состояние происходит излучение света.

Единственным недостатком устройства является насыщение магнитопровода строчного трансформатора и его сильный нагрев. Остальные элементы нагреваются незначительно, даже транзисторы греются слабо, что является важным достоинством, тем не менее, их лучше установить на теплоотвод. Я думаю, даже начинающий радиолюбитель при желании сможет собрать данный автогенератор и устроить эксперименты с высоким напряжением.







Схема собрана на блокинг-генераторе. Транзистор n-p-n можно ставить любой: КТ805, КТ809А. Строчный трансформатор ТВС-110ЛА или ТВС-110Л6. Также стоит умножитель. Можно спаять свой умножитель по схеме а можно поставить готовый умножитель УН9/27 . Напряжение питания 12-30 вольт. Потребление 80 - 300 мА.
Перечень радиодеталь схемы:
27 Ом 2 Вт
220 - 240 Ом 5-7 Вт
VT КТ809А

Трансформатор ТВС-110ЛА или ТВС-110Л6
Первичная обмотка снята полностью с феритого сердечника и намотана другая на картоном каркасе с изолирующей изолентой катушка первая и вторая виток к квитку через слой изоленты.
Обмотка L1 является обмоткой обратной связи и мотается проводом, небольшого диаметра, он может быть любым, к примеру, 0,2-0,3мм. Количество витков обмотки связи может подбираться, но должно быть не более 5 витков, т.к. при большем количестве есть риск спалить транзистор из-за относительно большого индуцируемого напряжения на обмотке связи.
Обмотка L2 является рабочей и выполняется, как правило, толстым проводом (0,5-1,5мм). Количество витков - чем меньше, тем больше выходное напряжение. Но при меньшем количестве витков этой обмотки есть риск спалить транзистор. Оптимальное количество 3-4 витка. Эти обмотки расположены на сердечнике и должны быть надёжно изолированы от него, т.к. при пробое со вторички на сердечник и попадании высокого напряжения высокой частоты на любую из обмоток, можно с 99%-гарантией убить транзистор.

Наткнулся в интернете на очень прикольную штуку - плазменный шар из лампы накаливания. Суть в том, что высокое напряжение от высоковольтного генератора ионизирует газ в колбе обычной стеклянной лампочки (можно даже сгоревшей).

Несмотря на обилие сложных преобразователей, решил придумать схему попроще - для начинающих радиолюбителей. Придумать особо ничего не получилось, но получилось упростить процесс сборки до предела. За основу взял балласт от энергосберегающей лампы. Структурная схема самодельной плазменной лампы:


Лучше всего взять лампу КЛЛ на 40 ватт - она работает достаточно стабильно, включал даже на час, работает без проблем. В качестве повышающего высоковольтного трансформатора применил готовый трансформатор строчной развёртки ТВС 110ПЦ15. Подключал его к выводам номер 10 и 12. Такие строчные трансформаторы можно найти в старых советских телевизорах, хотя можно взять и новый, только они выпускаются со встроенным умножителем.


С трансформатора идут два вывода: один фаза, другой ноль, фаза идет с катушки, а ноль - самая последняя ножка на трансформаторе (она под номером 14).

Фазу мы подключаем к лампе накаливания, а другой провод, выходящий с нулевой ножки, следует заземлить. В общем на следующем фото всё подробно расписано и нарисовано.


Если вам всё равно что-то непонятно - посмотрите это обучающее видео в HD качестве:

Также если вы подключите умножитель напряжения к выходам ТВС, то вы сможете наблюдать свечение люминисцентной лампы, от создаваемого ВВ поля.

HV блокинг-генератор (высоковольтный блок питания) для опытов-его можно купить в интернете или сделать самому. Для этого нам понадобится не очень много деталей и умение работать паяльником.

Для того чтобы его собрать нужно:

1. Трансформатор строчной развертки ТВС-110Л, ТВС-110ПЦ15 от ламповых ч/б и цветных телевизоров (любой строчник)

2. 1 или 2 конденсатора 16-50в - 2000-2200пФ

3. 2 резистора 27Ом и 270-240Ом

4. 1-Транзистор 2Т808А КТ808 КТ808А или схожие по характеристикам. + хороший радиатор для охлаждения

5. Провода

6. Паяльник

7. Прямые руки


И так берем строчник разбираем его аккуратно, оставляем вторичную высоковольтную обмотку, состоящую из множества витков тонкой проволоки, ферритовый сердечник. Наматываем свои обмотки эмалированной медной проволокой на вторую свободную сторону феритового сердечника предварительно сделав из плотного картона трубку вокруг ферита.


Первая: 5 витков примерно 1.5- 1.7 мм диаметром

Вторая: 3 витка примерно 1.1мм диаметром

Вообще, толщина и количество витков можно варьироваться. Что было под рукой - из того и сделал.

В кладовке были найдены резисторы и пара мощных биполярных n-p-n транзисторов - КТ808а и 2т808a. Радиатор делать не захотел - ввиду больших размеров транзистора, хотя в последствии опыт показал - что большой радиатор обязательно нужен.


Для питания всего этого я выбрал 12В трансформатор, можно запитать и от обычного 12 вольтового 7А акк. от UPS-а.(чтобы увеличить напругу на выходе, можно подать не 12 вольт а например 40 вольт но тут уже надо думать о хорошем охлаждении транса, и витков первичной обмотки можно сделать не 5-3 а 7-5 например).

Если собираетесь использовать трансформатор то понадобится диодный мост чтобы выпрямить ток с переменного в постоянный, диодный мост можно найти в блоке питания от компьютера, там же можно найти конденсаторы и резисторы + провода.

в итоге мы получаем 9-10кВ на выходе.


Всю конструкцию я разместил в корпусе от БП. получилось довольно таки компактно.

Итак, мы имеем HV Блокинг генератор который дает нам возможность ставить опыты и запускать Трансформатор Тесла.

Рассматриваемое устройство вырабатывает электрические разряды с напряжением порядка 30кВ, поэтому просим соблюдать предельную осторожность во время сборки, монтажа и дальнейшего использования. Даже после отключения схемы, в умножителе напряжения остается часть напряжения.

Конечно, это напряжение не смертельно, но вот включенный умножитель может представлять опасность для вашей жизни. Соблюдайте все меры по безопасности.

А теперь ближе к делу. Для получения разрядов высокого потенциала использованы компоненты из строчной развертки советского телевизора. Хотелось создать простой и мощный высоковольтный генератор с питанием от сети 220 вольт. Такой генератор был нужен для опытов, которые я ставлю регулярно. Мощность генератора достаточно высокая, на выходе умножителя разряды достигаю-т до 5-7см,

Для питания строчного трансформатора был использован балласт ЛДС, который продавался отдельно и стоил 2$.

Такой балласт предназначен для питания двух ламп дневного освещения, каждая на 40 ватт. Для каждого канала из платы выходят 4 провода, два из которых назовем "горячими", поскольку именно по ним течет высокое напряжение для питания лампы. Остальные два провода подключены между собой конденсатором, это нужно для пуска лампы. На выходе балласта образуется высокое напряжение с большой частотой, которое нужно подать на строчный трансформатор. Напряжение подается последовательно через конденсатор, иначе балласт сгорит за несколько секунд.

Конденсатор подбираем с напряжением 100-1500 вольт, емкость от 1000 до 6800пФ.
Не советуется включать генератор на долгое время или же следует установить транзисторы на теплоотводы, поскольку после 5 секундной работы уже наблюдается повышение температуры.

Строчный трансформатор использовался типа ТВС-110ПЦ15, умножитель напряжения УН9/27-1 3.

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
Схема подготовленного балласта.
VT1, VT2 Биполярный транзистор

FJP13007

2 В блокнот
VDS1, VD1, VD2 Выпрямительный диод

1N4007

6 В блокнот
С1, С2 10 мкФ 400 В 2 В блокнот
С3, С4 Электролитический конденсатор 2.2 мкФ 50 В 2 В блокнот
С5, С6 Конденсатор 3300 пФ 1000 В 2 В блокнот
R1, R6 Резистор

10 Ом

2 В блокнот
R2, R4 Резистор

510 кОм

2 В блокнот
R3, R5 Резистор

18 Ом

2 В блокнот
Катушка индуктивности 4 В блокнот
F1 Предохранитель 1 А 1 В блокнот
Дополнительные элементы.
С1 Конденсатор 1000-6800 пФ 1 В блокнот
Трансформатор строчной развертки ТВС-110ПЦ15 1 В блокнот
Умножитель напряжения УН 9/27-13 1

Источник высокого напряжения для ТВС. Генераторы высокого напряжения с емкостным накопителем энергии

Собрать генератор высокого напряжения в домашних условиях несложно, в этой статье мы рассмотрим простую автогенеральную схему, отличительными особенностями которой являются простота и большая выходная мощность.

Автогенератор - это самовозбуждающаяся система с обратной связью, которая, в свою очередь, обеспечивает поддержание колебаний. В такой системе частота и форма колебаний определяются свойствами самой системы, а не внешними параметрами.

Схема устройства представлена ​​ниже:

Устройство представляет собой двухтактный автогенераторный преобразователь. Полевые транзисторы VT1, VT2 включаются поочередно, например, при включении транзистора VT1 уменьшается напряжение на его стоке, открывается диод VD4, тем самым снижается напряжение на затворе транзистора VT2, не давая ему открыться. Защитные диоды VD2, VD3 Защищают шторки транзисторов от перенапряжения. Форма импульсов на трансформаторе Т1 близка к синусоидальной.

Основным элементом схемы является высоковольтный трансформатор Т1. Линейные трансформаторы (ТВС) лучше всего подходят от ламповых черно-белых советских телевизоров. Магнитопровод в таких ферритовых трансформаторах состоит из двух П-образных частей. Вторичная обмотка высокого напряжения выполнена в виде сплошной пластиковой катушки, как правило, располагается отдельно от блока первичной обмотки. Я использовал магнитопровод с линейным трансформатором ПВС-110Л4 (магнитная проницаемость 3000нм), высоковольтная обмотка снята с трансформатора ТВС-110Л.Родную первичную обмотку надо разобрать, а намотать новую, из эмалированного медного провода диаметром 2мм всего 12 витков с отводом от середины (6 + 6). При сборке между П-образными частями магнитопровода в месте стыка следует уложить картонные прокладки толщиной около 0,5 мм, чтобы снизить насыщение магнитопровода.

Дроссель L1 намотан на магнитопроводе Ферита W-образной формы, 40-60 витков эмалированного медного провода диаметром 1 мм.5мм между домкратами магнитопровода прокладывается прокладка толщиной 0,5мм. В качестве сердечника можно использовать ферритовые кольца или П-образную часть магнитопровода трансформатора-лизунга. Конденсатор

С3 состоит из 6 параллельно соединенных конденсаторов марки К78-2 0,1МК х 1000В, они хорошо подходят для работы в высокочастотных контурах. Резисторы R1, R2 лучше ставить мощностью не менее 2Вт. Высокочастотные диоды VD4, VD5 можно заменить на HER202, HER303 (FR202,303).

Для питания устройств подойдет нестабилизированный источник питания напряжением 24-36В и мощностью 400-600Вт.Я использую трансформатор ОСМ-1 (1 кВтч) с раскрытой вторичной обмоткой на 36В.

Электрическая дуга зажигается на расстоянии 2-3 мм между выводами высоковольтной обмотки, что примерно соответствует напряжению 6-9кВ. Дуга горячая, толстая, тянется до 10 см. Чем длиннее дуга, тем больше ток, потребляемый от источника питания. В моем случае максимальный ток достиг значения 12-13а при напряжении питания 36В. Для получения таких результатов нужен мощный источник питания, в данном случае он имеет базовое значение.

Для наглядности я сделал лестницу «Иакова» из двух толстых медных проводов В нижней части расстояние между проводниками 2мм, необходимо для возникновения электрического пробоя, над проводниками расходятся буква «В» получается, дуга укореняется внизу, нагревается и поднимается вверх. Дополнительно установил небольшую свечу в месте максимального сближения проводников, чтобы облегчить возникновение пробоя. Ниже на видео продемонстрирован процесс движения дуги по проводникам.

Используя прибор, можно обвинить коронный разряд, возникающий в сильно неоднородном поле. Для этого я вырезал букву из фольги и составил фразу Radiolaba, поместив их между двумя стеклянными пластинами, дополнительно проложил тонкий медный провод для электрического контакта всех букв. Далее пластины надевают на лист фольги, который подключают к одному из заголовков обмотки высокого напряжения, второй вывод подключают к буквам, в результате у букв появляется цветочно-фиолетовое свечение и сильное появляется запах озона.Срез фольги получается острым, что способствует образованию резко неоднородного поля, в результате возникает коронный разряд.

При подаче одного из выводов обмотки на энергосберегающую лампу можно увидеть неравномерное зажигание лампы, здесь электрическое поле вокруг вывода вызывает движение электронов в газонаполненной колбе колбы. . Электроны в свою очередь бомбардируют атомы и переводят их в возбужденные состояния, при переходе в нормальное состояние происходит излучение света.

Единственным недостатком устройства является насыщение магнитопровода линейного трансформатора и его сильный нагрев. Остальные элементы слегка греются, даже транзисторы слабо греются, что является немаловажным достоинством, однако их лучше установить на радиатор. Думаю, даже начинающий радиолюбитель при желании сможет собрать этот автогенератор и устроить эксперименты с высоким напряжением.






Внимание! Умножитель дает очень большое постоянное напряжение! Это действительно опасно, поэтому если вы решили повторить - будьте предельно точны и соблюдайте технику безопасности.После экспериментов выход умножителя должен разрядиться! Установка запросто убивает технику, цифру стрелять только издалека, а эксперименты уносить от компьютера и другой бытовой техники.

Данный прибор является логическим завершением темы, по использованию лингарного трансформера TWS-110, и обобщением статьи и темы форума.

Полученное в результате устройство применялось в различных экспериментах, где требовалось высокое напряжение.Окончательная схема устройства представлена ​​на рис. 1

Схема очень простая и представляет собой обычный блок-генератор. Без высоковольтной катушки и умножителя можно использовать там, где требуется переменное высокое напряжение в десятки Гц, например, его можно использовать для питания LDS или для проверки таких ламп. Более высокое напряжение переменного тока получается при использовании высоковольтной обмотки. Для получения высокого постоянного напряжения используется умножитель УН9-27.

Рис.1. Концепция.


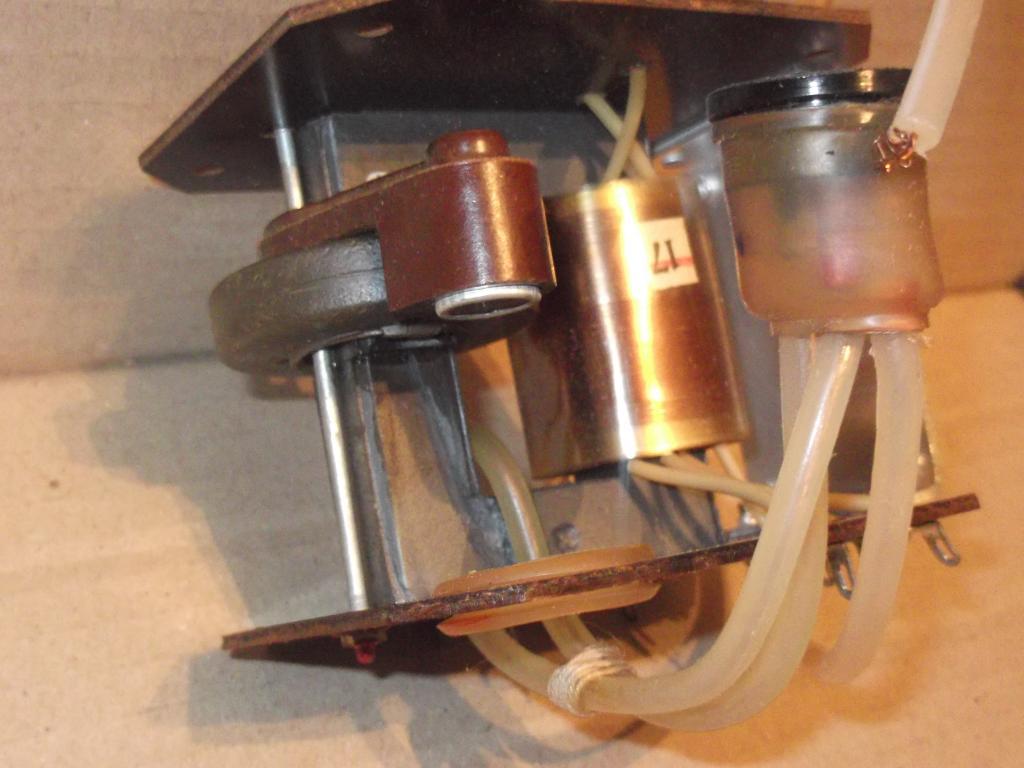

Фото 1. Внешний вид Источник питания на ТВС-110


Фото 2.Внешний вид блока питания на ТВС-110


Фото 3. Внешний вид блока питания на телевизорах-110


Фото 4. Внешний вид блока питания на ТВС-110

Генератор

HV Blank (высоковольтный блок питания) для экспериментов, можно купить в интернете или сделать самому. Для этого нам понадобится не много деталей и умение работать паяльником.

Чтобы забрать:

1. Трансформаторный сканер SWS-110L, ТВС-110ПЦ15 из ламповых б / б и цветных телевизоров (любой точечный)

2.1 или 2 конденсатора 16-50В - 2000-2200пф

3. 2 резистора 27 и 270-240

4. 1-транзисторный 2Т808А КТ808 КТ808А или аналогичный по характеристикам. + хороший радиатор охлаждения

5. Провода

6. Припой

7. Прямые руки


И так берем шахматку, берем осторожно, оставляем вторичную обмотку высокого напряжения, состоящую из множества витков тонкой проволоки, ферритового сердечника. Намотаем ваши обмотки эмалированным медным проводом на вторую свободную сторону сердечника Ферита, предварительно взяв трубку вокруг Ферита из плотного картона.


Первый: 5 витков диаметром примерно 1,5–1,7 мм

Секунда: 3 витка диаметром примерно 1,1 мм

Обычно толщина и количество витков могут быть разными. Что было под рукой - от того и сделал.

В кладовке n-P-N транзисторов были обнаружены

резисторов и пара мощных биполярных резисторов - CT808A и 2T808A. Радиатор делать не хотелось - ввиду больших размеров транзистора, хотя более поздний опыт показал, что большой радиатор обязательно нужен.


Для питания всего этого выбрал трансформатор 12В, можно от обычного 12 вольт 7а соотв. От UPS-a. (Для увеличения шума на выходе можно подать не 12 вольт, а например 40 вольт, но тут уже надо думать о хорошем охлаждении транса, а витки первичной обмотки можно сделать не 5-3 а. 7-5 например).

Если вы собираетесь использовать трансформатор, то вам понадобится диодный мост для выпрямления тока от переменного постоянного, диодный мост можно найти в блоке питания от компьютера, также можно найти конденсаторы и резисторы + провода .

в итоге получаем на выходе 9-10кв.


Всю конструкцию поместил в корпус от БП. Получилось довольно компактно.

Итак, у нас есть блокирующий генератор высокого напряжения, который дает нам возможность проводить опыты и запускать трансформатор Тесла.

Из этой статьи вы узнаете, как получить высокое напряжение с высокой частотой своими руками. Стоимость всей конструкции не превышает 500 рублей, при минимальных трудозатратах.

Для изготовления потребуются всего 2 вещи: - энергосберегающая лампа (главное, чтобы была рабочая схема балласта) и струнный трансформатор от телевизора, монитора и другой электротехнической техники.

Энергосберегающие лампы

(правильное название: компактная люминесцентная лампа ) уже прочно вошли в наш обиход, поэтому найти лампу с нерабочей колбой, но с исправной схемой балласта думаю не составит труда.
Электронный балласт CLL генерирует высокочастотные импульсы напряжения (обычно 20–120 кГц), которые питают небольшой повышающий трансформатор и т.д.Лампа загорается. Современные ПРА очень компактны и легко помещаются в подушку с патроном Е27.

Балластные лампы выдают напряжение до 1000 вольт. Если вместо колбы лампы подключить строчный трансформатор, то можно добиться потрясающих эффектов.

Немного о компактных люминесцентных лампах

Блоки на схеме:
1 - выпрямитель. В нем переменное напряжение преобразуется в постоянное.
2 - транзисторы, включенные по схеме Push-Pull (pull-pusher).
3 - тороидальный трансформатор
4 - резонансная цепь из конденсатора и дросселя для создания высокого напряжения
5 - люминесцентная лампа которую заменяем на строгую

CLL выпускаются самой разной мощности, габаритов, форм-факторов. Чем больше мощность лампы, тем большее напряжение нужно приложить к колбе лампы. В этой статье я использовал твиты мощностью 65 Вт.

Большинство Cls имеют аналогичную схему разработки. И у каждого по 4 коннекта коннект. люминесцентная лампа. Потребуется подключить выход балласта к первичной обмотке линейного трансформатора.

Немного о строчных трансформаторах

Штрикеры

также бывают разных размеров и форм.

Основная проблема при подключении линии состоит в том, чтобы найти 3 нужных вам выхода из 10-20, обычно присутствующих из них. Один вывод - общий, а пара других выводов - первичная обмотка, которая будет цепляться за балласт Kl.
Если вы найдете документацию к шапке или схеме приборов, где он раньше был, то ваша задача значительно упростит.

Внимание! Штифт может содержать остаточное напряжение, поэтому перед работой с ним обязательно разрядите его.

Окончательное строительство

На фото выше видно устройство в действии.

И помните, что это постоянное давление. Толстый красный вывод - плюс. Если нужно переменное напряжение, то нужно снять диод с линии, либо найти старый без диода.

Возможные проблемы

Когда я собрал свою первую схему с высоким напряжением, она сразу заработала.Тогда я использовал балласт от лампочки на 26 ватт.
Сразу захотелось большего.

Я взял более мощный балласт от Cll и просто повторил первую схему. Но схема не заработала. Думал, что сгорел балласт. Снова подключил колбы лампы и включил сеть. Лампа загорелась. Так что в Балласте не было - он рабочий.

Немного сделал вывод, что решил, что балластная электроника должна определять нить накала лампы. А я использовал только 2 внешних выхода на лампе колбы, а внутренний левый «в воздухе».Поэтому между внешним и внутренним выводом балласта я поставил резистор. Включил - схема заработала, но резистор быстро сгорел.

Решил использовать конденсатор вместо резистора. Дело в том, что конденсатор пропускает только переменный ток, а резистор и переменный и постоянный. Также конденсатор не нагревался, т.к. давал небольшое сопротивление на пути переменного тока.

Конденсатор отлично поработал! Дуга была очень большой и толстой!

Итак, если вы не заработали схему, то скорее всего 2 причины:
1.Что-то так не подключалось, ни на стороне балласта, ни на стороне сетевого трансформатора.
2. Балластная электроника завязана на работе с нитью накала тепла, а то Ей нет, то конденсатор поможет заменить.

Совет 1: So erhalten Sie Hochspannung

Die an der Last freigesetzte Kraft istdas Produkt der Spannung an ihm und des durch ihn fließenden Stromes. Daraus folgt, dass ein und dieselbe Leistung mit einer unendlichen Anzahl von Kombinationen von Strömen und Spannungen erhalten werden kann - die Hauptsache ist, dass das Produkt immer gleich ist.Zum Beispiel kann eine Leistung von 100 Вт при 1 В и 100 А или 50 В и 2 А или при 200 В и 0,5 А и так далее. На главную - macht Last mit Beständigkeit bei einer gewünschten Spannung durch diese hindurchgeführt Strom erforderlich (entsprechend dem Ohmschen Gesetz) .no Leistung zugeordnet ist, nicht nur die Last, sondern auch auf den Leitungsdrähten. Dies ist ein schädliches Phänomen, da diese Kraft verloren ist nutzlos. Stellen Sie sich jetzt vor, dass zur Versorgung einer Last von 100 Watt Leiter mit einer Gesamtimpedanz von 1 Ohm verwendet werden.Wenn die Last bei 10 aktiviert wird, zu erhalten, ein solche Kraft wird durch diesen Strom von 10 A. verpassen Das heißt, die Last selbst einen Widerstand von 1 Ohm haben, vergleichbar mit dem Widerstandsleiter. Sie verlieren также genau die Hälfte der Versorgungsspannung und damit auch die Leistung. Zu liefern, ein solches System entwickelt 100W Last, ist es erforderlich, die Spannung von 10 до 20 V, und auf Heizleiter zu erhöhen wäre nutzlos und verbraucht weitere 10 B * 10 A = 100 Вт. 200 В и сила тока 0,5 на расстоянии 1 Ом при падении напряжения 0,5 В унд die Kraft auf sie abgeführt werden nur 0,5 0,5 * a = 0,25 Вт перед.Einverstanden, dieser Verlust kann völlig ignoriert werden, bei einer 12-Volt-Stromversorgung ist es auch möglich, Verluste durch dickere Leiter mit geringerem Widerstand zu reduzieren. Aber sie werden sehr teuer werden. Deshalb wird Niederspannungsenergie nur dort verwendet, wo die Leiter sehr kurz sind, was bedeutet, dass sie dick sein können. Zum Beispiel wird in Computern solcher Leiter zwischen der Stromversorgung und der Motherboard Einheit in Fahrzeugen angeordnet - zwischen der Batterie und электрооборудование.A was, wenn, im Gegenteil passieren würde, zu sehr hohe Spannungsnetz im Hause anwenden? Schließlich können die Leiter sehr dünn gemacht werden. Es zeigt sich, dass eine solche Lösung auch für die praktische Anwendung ungeeignet ist. Hochspannung kann die Isolierung durchdringen. In diesem Fall wäre es gefährlich, nicht nur freiliegende, sondern auch isolierte Drähte zu berühren. Daher werden Hochspannungsleitungen nur zur Stromübertragung hergestellt, wodurch eine große Menge an Metall eingespart wird.Vor dem Eintritt in das Haus Spannung bis 220 unter Verwendung von transformatorov.Napryazhenie in 240 abgesenkt wird, als Kompromiß (auf der einen Seite nicht bricht die Isolierung, und auf der anderen Seite die Verwendung von relativ fürrnnen) , эм die Verwendung von Nicola Tesla. Aber in den Vereinigten Staaten, wo er lebte und arbeitete, hörten sie diesen Vorschlag nicht. Es gibt immer noch eine Spannung von 110 V - auch gefährlich, aber in geringerem Maße.В Westeuropa beträgt die Spannung im Netzwerk 240 V, genau so viel wie Tesla vorschlägt. В СССР wurden zunächst zwei Stämme verwendet: 220 В в ländlichen Gebieten und 127 в Städten, dann wurde beschlossen, auf die erste dieser Stämme und Städte zu übertragen. Es ist heute in Russland und den GUS-Staaten weit verbreitet. Die niedrigste Spannung ist das japanische Stromnetz. Die Spannung in ihm beträgt nur 100 V.


Схема современной люстры Чижевского. Генератор высокого напряжения.Ионизатор. Люстра Чижевского. Некоторые тонкости эксплуатации

Ежедневно человек потребляет до 3 килограммов воды и еды. Кроме того, через легкие человека прокачивается до 20 кг воздуха. Люди привыкли к необходимости постоянного контроля за состоянием воды и пищи. Между тем, воздух вокруг нас тоже должен быть под контролем. Человек умеет регулировать температуру вокруг себя, он научился регулировать влажность и содержание пыли вокруг себя.Люстра Чижевского, собранная своими руками, призвана помочь сохранить естественный состав воздуха.

Для этого используются различные технические устройства - вентиляторы, системы кондиционирования, различные фильтры. Эти блага цивилизации давно и прочно вошли в нашу повседневную жизнь. Но, мы должны помнить, что вокруг нас есть электрические заряды, а точнее, без их наличия нет возможности создать полноценный, экологически чистый воздух.

Наш отечественный ученый А.Л. Чижевский всю свою жизнь посвятил изучению электрической составляющей атмосферы вокруг нас. Результатом его исследований стало появление устройств, получивших название люстра Чижевского. Итак, что же такое люстра Чижевского - устройство, восстанавливающее необходимое количество заряженных частиц в воздухе.

Люстра Чижевского позволит обогатить свою квартиру отрицательно заряженными ионами кислорода

Как сделать люстру Чижевского своими руками?

Описываемое устройство достаточно простое и собрать его своими руками не составит труда.Как уже было отмечено, устройство состоит из люстры и блока питания.

Эффективность устройства обеспечивается прежде всего дизайном люстры. Для изготовления самого простого вам понадобится обычный гимнастический круг. Его диаметра вполне достаточно. На него необходимо протянуть сеть из медных проводов диаметром от 0,6 до 1 мм, размер ячейки должен быть в пределах 35-45 мм. Сеть должна быть установлена ​​с небольшим провисом. Иглы длиной около 50 мм и диаметром до 0.В узлы сетки впаять 5 мм. Для этого можно использовать обычные швейные иглы или булавки с кольцом.

При установке люстры должны быть соблюдены следующие условия. Его можно подвесить к потолку, но расстояние между кольцом и поверхностью потолка должно быть не менее 800 мм. Такое же расстояние необходимо выдерживать и по отношению к стенам. Имеет смысл разместить его над причалом.

Источник питания необходим для создания высокого напряжения отрицательной полярности.Величина этого напряжения должна быть не менее 25 кВ. Только в этом случае можно обеспечить необходимую живучесть аэроионов.

Если подобное устройство будет использоваться в больших помещениях, например, в классе или спортзале, напряжение должно быть не менее 40-50 кВ. Обеспечить такое значение несложно, для этого необходимо увеличить количество повышающих каскадов в схеме. Но увлекаться получением более высокого напряжения не стоит. Это может привести к коронному разряду и ухудшению общих характеристик прибора.Блок питания можно установить на шкаф или другую мебель.

При подключении имеющегося в продаже устройства необходимо строго соблюдать все инструкции по эксплуатации, которые прилагаются к эксплуатационной документации.

Как работает люстра (лампа) Чижевского

Люстра Чижевского - электроэфувиальный ионизатор. Называются они так от греческого слова - эффлювий. Другими словами, разряды попадают в воздух, двигаясь от электрода, имеющего небольшой радиус.На этот электрод подается высокое напряжение - около 20 - 30 кВ. Имеет отрицательную полярность. Ионизация осуществляется под действием поля высокого напряжения. Он генерируется в системе, состоящей из двух электродов. Они имеют разные размеры, рядом с одним из них, с меньшим радиусом, установлена ​​игла.

Роль второго электрода выполняет провод, по которому подается электричество. Кроме того, в процессе приема платежей участвует сама электросеть, радиаторы отопления и мебель, установленная в помещении.Кстати, сам человек тоже принимает участие в этом процессе. Чтобы сформировать электрическое поле, достаточно приложить отрицательное напряжение на кончике первого электрода.

В результате с поверхности иглы отрываются электроны, которые при движении сталкиваются с кислородом. В результате получается отрицательно заряженный ион. По сути, это молекула кислорода, в структуру которой входит освобожденный электрон.

Этот электрон будет играть положительную роль в тканях человеческого тела, в частности, в его крови.Во время работы можно увидеть поперечное сечение. Это вызвано теми же электронами, которые, двигаясь по поверхности электрода, отрываются от него и направляются по силовым линиям ко второму электроду.

Электрон, покинувший наконечник, разгоняется до скорости, позволяющей ему выбить из него другой электрон при столкновении с молекулой кислорода; он, в свою очередь, также ускоряет и выбивает электрон из другой молекулы. Это создает пучок электронов, движущихся в направлении положительно заряженного электрода.Молекулы, оставшиеся без электронов, начинают движение к игле. Во время движения они развивают высокие скорости и при столкновении с поверхностью иглы продолжают терять электроны.

В результате возникают два процесса, результатом взаимодействия между которыми является возникновение электрического разряда. Такой разряд называется тлеющим. Это сопровождается легким свечением, которое можно увидеть рядом с кончиком. Он возникает из-за того, что при столкновении атома и электрона выделяется определенное количество энергии.При этом для ионизации этого недостаточно, но достаточно для перевода вращающихся электронов на другие орбиты. Возвращаясь обратно в состояние равновесия, атом выделяет ранее полученную энергию в виде кванта. Обеспечивает свечение. Кстати, с увеличением количества электронов уровень свечения увеличивается. Кроме того, если поднести руку к игле на расстоянии 1 - 3 см, можно почувствовать движение воздуха - это называется ионным ветром. тот же процесс происходит в естественных условиях с участием различных природных сил.

Устройство ионизации воздуха

Оборудование этого класса может иметь разные конструкции, но в любой из них входит излучатель и источник питания люстры Чижевского. Производители выпускают на рынок модели по следующим схемам:

  • гидравлические;
  • термоэмиссионный;
  • ультрафиолет;
  • радиоизотоп.

Одно из самых распространенных устройств - электрические речные люстры. Как они работают, описано выше.

В позапрошлом веке русский ученый А.Л. Чижевскому удалось доказать, что ионы с отрицательным зарядом благотворно влияют на организм. А положительно заряженные частицы оказывают негативное влияние.

Давно замечено, что на свежем воздухе человек чувствует себя намного лучше, чем в помещении. Действительно, количество отрицательно заряженных частиц в открытом космосе достигает 10 000 ионов на 1 кубический сантиметр, в то время как в помещении их концентрация составляет всего до 100 ионов.

Преимущества ионообразующих устройств

Почему человек может плохо себя чувствовать в людных местах? Во время дыхания образуются частицы с положительным зарядом.Причем, в системах кондиционирования, установленных в таких местах, другие устройства тоже выделяют положительные ионы. Это приводит к ухудшению самочувствия.

Человек будет хорошо себя чувствовать в хвойном лесу, потому что во время фотосинтеза происходит массовый выброс отрицательно заряженных частиц. Самочувствие значительно улучшается при прогулке по берегу моря. Морская вода, разбрызгиваясь при попадании на береговую линию, образует бесчисленное количество брызг, которые в этот момент получают отрицательный заряд и через некоторое время передают его окружающему воздуху.

Кроме того, в горах постоянно циркулирует насыщенный отрицательными ионами воздух. Там он образуется в результате активного воздействия ультрафиолета.

Не последнюю роль играют дома, в которых живет человек. Итак, стены из бетона или кирпича нейтрализуют отрицательно заряженные частицы.

Современный человек много времени проводит в замкнутом пространстве - квартире, офисе, производственном цехе. Из вышесказанного следует, что концентрация отрицательных аэроионов в помещениях намного ниже, чем на открытом воздухе.Для восстановления баланса используется искусственная ионизация воздуха. Сделать это можно с помощью специальных устройств - ионизаторов.

Аэроионотерапия и аэроионопрофилактика

Все эти устройства используются с одной целью - обеспечить необходимую концентрацию отрицательно заряженных частиц в помещении, необходимую для нормального функционирования человека. Помимо человека отрицательно заряженные частицы положительно влияют на другие биологические организмы.

Сделав свое открытие, А.Л. Чижевский начал применять свои результаты на практике, продолжая изучать их влияние на биологические организмы и окружающий мир.

Введены в оборот два термина - аэроионотерапия и аэроионопрофилактика. Во время терапии ионизаторами в комнате создается такая концентрация отрицательных ионов, которая может быть на определенных курортах, а иногда даже превышает ее в несколько раз.

При проведении профилактических мероприятий использование ионизаторов позволяет создать в помещении концентрацию ионов, которая существует на открытом воздухе, то есть около 10 000 ионов на 1 кубический сантиметр.

Области применения ионизаторов - общая информация

Электроэфлювиальный ионизатор воздуха способен очищать воздух от различных загрязнений. Кроме того, его использование поможет нейтрализовать вредное воздействие электронных устройств, в том числе мониторов и дисплеев.

Много раз было доказано, что ионизация положительно влияет на все биологические организмы, включая растения. Это позволяет использовать ионизацию воздуха в сельскохозяйственном секторе. С помощью этого оборудования они стимулируют рост и поддерживают здоровье животных и растений на должном уровне.

Люстра Чижевского - это благо, использование которого признано в нашей стране и во многих странах мира. Предложенные им идеи были приняты и успешно используются не только в повседневной жизни, но и в офисах, и на производстве.

Помимо насыщения воздуха отрицательными ионами, эти устройства могут использоваться для фильтрации воздуха от пыли. В частности, они нашли свое применение при удалении из воздуха кварцевой или цементной пыли, что соответственно снижает вероятность силикоза и других профессиональных заболеваний.

Этот продукт и его модификации, например, лампа Чижевского, используются в отраслях, производящих высокоточные приборы, электронные схемы, лекарства и многие другие изделия, требующие особой чистоты воздуха.

Еще одно применение этого продукта - борьба за чистоту воздуха в промышленных городах. В каждом крупном городе есть несколько предприятий, загрязняющих воздух своими выбросами. Среди них можно найти и сажу, и соли редкоземельных металлов, и органические соединения.

Люстра Чижевского устанавливается в зданиях атомных электростанций и других объектах, где используется радиация. Таким образом, пыль, подвергшаяся воздействию радиации, удаляется из воздуха.

Для нужд авиации, космонавтики и подводного флота разработаны и изготовлены устройства, позволяющие предотвратить ионное голодание. Таким образом, он будет устанавливаться в кислородных подушках и в системах подачи воздуха для авиационной и подводной техники.

Не обошли вниманием аэроионификацию и медицину и смежные отрасли.Так, устройства, разработанные А.Л.Чижевским, стерилизуют воздух в операционных, лабораториях, изоляторах. Аппараты этого типа используются в родильных домах.

Некоторые тонкости эксплуатации

Польза и вред этого устройства во многом зависят от того, как и где его использовать. При использовании данного продукта необходимо соблюдать определенные меры безопасности, которые обязательно должны быть указаны в описании готового устройства. Кроме того, еще на заре его использования медицинские работники выявили ряд заболеваний, при наличии которых использование ионизации воздуха может навредить человеку.

Так что не стоит использовать люстру Чижевского при астме и сердечной недостаточности. С особой осторожностью следует использовать такое устройство в помещениях, где могут находиться люди с повышенным давлением. Если в доме есть люди с подобными заболеваниями, есть смысл проконсультироваться с врачом.

При установке люстры Чижевского, собранной своими руками, в помещении домовладельцу следует помнить, что громоздкие изделия из металла, электронные устройства, в том числе компьютер, телевизор, начинают накапливать заряд на своей поверхности.Во избежание этого имеет смысл их заземлить. При заземлении желательно использовать резистор на несколько МОм. Если не принять этих мер, то компьютер в комнате может перестать работать.

Еще одна тонкость. Люстра Чижевского может использоваться для сбора пыли, что может иметь последствия в виде пыльных пятен на стенах вокруг конструкции. Поэтому на некоторые серийные модели производители устанавливают пылесборники.

Простой самодельный ионизатор воздуха | Техника и программы

В.Д. Лебедев, Д. В. Лебедев, Киев

Известно, что чем больше в воздухе отрицательных ионов, тем он полезнее для здоровья. Воздух в лесу, у водопадов, горных рек содержит 700-3000 отрицательных ионов в 1 см3. В современных городских квартирах телевизоры и компьютеры значительно увеличивают количество положительных ионов в воздухе. Положительные ионы вызывают усталость и негативно сказываются на здоровье. Ионизатор насыщает воздух в помещении отрицательными ионами, тем самым улучшая самочувствие, улучшая кровообращение, регулируя дыхание и повышая интенсивность обмена веществ в организме.

Ионизатор состоит из сферической люстры (рис. 1), транзисторного преобразователя тока в переменный с частотой 8-10 кГц (рис. 2). Преобразователь содержит задающий генератор (DD1, DD2), усилитель мощности (VT1), предпоследний усилитель (VT2) и выходной каскад (VT3), который генерирует переменное напряжение 10-12 кВ. В умножителе (C6-C10 и VD2-VD6) это напряжение умножается генератором отрицательных ионов, которые высвобождаются на его иглах под действием высокого напряжения.

Трансформатор Т1 намотан на тороидальном ферритовом сердечнике 28 × 8. Обмотка I - 300 витков ПЭЛ 00,15 мм, II-25 витков ПЭЛ 00,33 мм; Т2 - на ферритовом сердечнике от линейного трансформатора СДКС-208. Обмотка I - 45 гр. PEL 00,53 мм, II -2500 дюймов PEL 00,1 мм. Ширина намотки Т210 мм, через каждый слой необходимо прокладывать прокладку из фторопластовой ленты толщиной 50 мкм. Трансформатор Т2 и умножитель помещены в текстолитовый кожух с толщиной стенки 2 мм и залиты парафином (свечной стеарин).

Транзистор КТ812А (VT3) устанавливается на радиатор, преобразователь и его корпус заземляются (на батареях отопления или на водопроводах). Источник питания преобразователя должен обеспечивать два напряжения: +30 В, 280 мА и +5 В, N40 мА.

Люстра ионизатора (рис. 1) представляет собой сферическую поверхность размером 0400 мм, образованную полукольцами (6 шт.) Из алюминиевых труб 08-10 мм. На полюсах полукольца крепятся специальными шайбами ​​(рис. 3). В полукольцах просверливаются сквозные отверстия 03 мм с шагом 35-40 мм.Алюминиевая проволока диаметром 02,5 мм пропущена через отверстия сверху вниз, образуя параллельные компоненты рамы шара. Алюминиевые иглы 01 мм, заостренные на концах, длиной 40-50 мм, припаиваются к проволокам с шагом 35-40 мм. Люстра с ионизатором подвешивается к потолку на изоляторах. Высокое напряжение подается от умножителя к люстре по высоковольтному кабелю.

научебе.net

Автомобильный ионизатор воздуха своими руками

Сегодня, как никогда ранее, ионизаторы воздуха востребованы и используются в самых разных отраслях промышленности.Их использование стало настолько распространенным, что ионизаторы для комнаты и даже автомобиля можно найти на полках магазинов.

Интегральный таймер 555, стоит всего 20-30 центов, представляет собой уникальное оборудование, которое идеально подходит для вашего ионизатора. Схема устройства может работать как таймер и как генератор прямоугольных импульсов.

Выбирая компоненты RC цепочки, вы можете очень точно и оптимально настроить устройство. Что касается трансформатора, то вы можете заменить его на любой другой, подходящий для работы ионизатора.

Сердечник намотан заранее подготовленной обмоткой. Делая обмотку сердечника, используйте сразу четыре сердечника. Вашему сердечнику будет достаточно семи-восьми витков. Затем следует намотка изоляции, которая может состоять из десяти мотков ленты. Вторичная изоляция наматывается каждые семьдесят или восемьдесят витков. Для всех работ понадобится медный провод 0,1 миллиметра, длиной около 7-8 сотен витков.

Устанавливаем на выходной части схемы умножитель выходного напряжения.Для него, как правило, используются отечественные диоды КЦ106. Конденсаторы 3кВ и выше идеально подходят для вашего устройства. Желательно использовать с объемом более 1000 мкФ. Умножитель следует залить смолой, чтобы избежать коротких замыканий и токовых пробоев.

Вся схема легко поместится в пластиковую трубку размером со спичечный коробок. Что касается контактов умножителя, то они должны быть расположены на расстоянии не менее пяти миллиметров, иначе они создадут разряд.В отсутствие света эта ионизация воздуха напоминает своего рода фырканье, поскольку используются цепи высокого напряжения.


Стоит отметить, что эти ионизаторы намного мощнее промышленных, поэтому при их использовании следует быть осторожнее и соблюдать повышенные меры безопасности. Также стоит отметить, что напряжение тоже очень высокое, поэтому выходные контакты лучше использовать с умом и ограничить это место устройства какой-то защитой, иначе может произойти электрошок.

В случаях, когда эти два контакта замкнуты, устройство обычно перестает работать. По этой причине перед началом работ следует еще раз осмотреть все устройство на предмет дефектов, устранить которые гораздо проще, чем ремонтировать все устройство.

И еще хочу отметить один момент, если вы решили поменять лобовое стекло, избавиться от трещины или скола и поставить новое, то хочу порекомендовать отличное авто ателье. Доверьте эту непростую задачу профессионалам, которые этим занимаются не один год.

avto-pudel.ru

Ионизатор воздуха своими руками в домашних условиях

Свежий воздух - важнейший компонент в обеспечении нормального самочувствия и общего здоровья людей. Качество воздуха сильно зависит от количества положительных и отрицательных ионов в воздушном пространстве. Особое значение имеют отрицательные ионы, которые попадают в организм и образуют в нем полезные биологически активные компоненты. В городе существует множество негативных факторов, снижающих уровень этих газовых частиц. Эту проблему решает ионизатор воздуха, который можно сделать своими руками в домашних условиях.

Исследования показали, что полезное для человека количество ионизированного содержимого в воздушном пространстве городских квартир примерно в 10-15 раз меньше требуемой нормы. В естественных условиях, в зависимости от конкретной площади, их количество составляет 600-50 000 единиц на 1 см 3.

Стандартный домашний очиститель воздуха увеличивает уровень полезных ионов, благотворно влияющих на организм. Укрепляется иммунитет, нормализуется сон и работа сердечно-сосудистой системы, человек намного меньше устает, снижается риск инфекционных и других заболеваний.Работа ионизатора для квартиры способствует удалению из воздуха аллергенов и пыли, бактерий и вирусов, а сам воздух становится намного чище.

Основная функция ионизатора - придавать отрицательный заряд частицам воздуха, после чего они становятся так называемыми аэроионами, благотворно влияющими на людей. За счет наэлектризованных молекул кислорода оздоровляется воздушная среда, улучшается общее самочувствие человека. Чтобы обычные частицы стали отрицательными ионами, воздушная масса должна пройти через коронный электрический разряд.Аллергены, пыль, болезнетворные микроорганизмы проходят через ионизатор и получают электрический заряд.

После этого часть из них падает на пластину с противоположным зарядом и притягивается к ней. Другие вредные вещества и частицы быстро оседают на поверхностях возле ионизатора, а затем удаляются при влажной уборке.

Коронный разряд внутри ионизатора создается электрическим током высокого напряжения, не менее 15 кВ. Его питание осуществляется от повышающего трансформатора в виде импульсов на заостренные металлические электроды, образующие единую систему... Одновременно происходит образование молекул О3 - озона, вредного для организма в количестве, превышающем норму. Следовательно, изготовленный вручную ионизатор воздуха должен обеспечивать желаемую концентрацию, регулируя разряд до определенной частоты и силы.

Следует учитывать, что не рекомендуется ионизировать воздух с помощью данных устройств в помещениях, где находятся люди со злокачественными опухолями, с высокими температурами, а также дети до 1 года. Самодельный ионизатор нежелательно использовать в пыльных или задымленных помещениях.

Самодельный очиститель воздуха необходимо собрать в соответствии со схемой, соблюдая все рекомендации и процедуры. Неправильно собранный прибор может существенно навредить здоровью, вызвать травмы в виде ожогов или поражения электрическим током. В любом случае перед тем, как сделать ионизатор воздуха своими руками, следует подготовить необходимые материалы и детали.

Самодельное устройство может быть основано на корпусе от блока питания от старого компьютера. В качестве вентилятора подойдет кулер от того же компьютера.Можно взять любой повышающий трансформатор в пределах 220 / 18-20 В, например ТВС 90П4. Из материалов необходимо подготовить текстолитовую плату толщиной 2,5-3,0 мм, крепеж и соединительные провода.

Все радиодетали приобретаются в соответствии со схемой ниже:

Транзисторы КТ315 или аналогичные элементы такой же мощности подходят. Стабилитроны схемы D815 также можно заменить на аналогичные. В качестве стабилитрона VD4 подходят элементы КС512А или Д815Д.

Готовые диодные мосты можно заменить отдельными диодами, собранными в единый комплект. Их расчетное напряжение - 400 вольт, а сила тока - не менее 0,5 А. Остальные части схемы заменены аналогами с такими же техническими характеристиками.

Готовый очиститель воздуха, представляющий данную схему, будет работать по следующему алгоритму:

  • Генерация начальных импульсов осуществляется с помощью мультивибратора, собранного на базе транзисторов малой мощности VT1 ​​и VT2 марки КТ315. .
  • Частота таких импульсов регулируется резистором R7 в диапазоне от 30 до 60 кГц.
  • Далее схема предполагает усиление генерируемых импульсов транзисторами VT3 и VT4 марки КТ816, после чего они поступают на повышающий трансформатор Т2 на обмотки I и II.
  • Напряжение снимается с третьей обмотки в пределах 2,5 кВ, которое, проходя через умножитель, повышается до 15 кВ, после чего поступает на рабочие электроды этой самоделки.

Медный многожильный провод используется для изготовления ионизирующих электродов. Сначала его очищают от утеплителя, а затем все жилы загибают в разные стороны на 90 градусов в виде зонтика. Он устанавливается от тела на расстоянии, подобранном опытным путем, чтобы генерировалось необходимое количество ионов.

Представленная схема ионизатора воздуха, помимо основных элементов, содержит разрядник SG1, срабатывающий при повышенном напряжении в обмотке трансформатора.Очень важно продуть воздухом электроды многожильного провода - зонта. Для этого внутри корпуса блока питания установлен кулер. Он питается от силового трансформатора и стабилизированного выпрямительного блока.

Если самодельный ионизатор воздуха сделан по всем правилам, он должен заработать практически сразу. После этого остается только внести необходимые коррективы.

Салон автомобиля представляет собой замкнутое пространство без притока свежего воздуха. Относительно чистый воздух можно получить только с помощью кондиционера, но ни о каком качестве.Поэтому многие автолюбители приобретают или изготавливают очиститель воздуха самостоятельно.

Изготовление устройства начинается с трансформатора. Для этого понадобится сердечник, который можно снимать со старых устройств и проводов. Затем наматывается обмотка: первичная состоит из 14 витков, вторичная - из 600. После намотки первичной обмотки ее необходимо изолировать, например, 2-3 слоями ленты. Вторичная обмотка также изолируется каждые 100 витков.

В качестве умножителя напряжения можно использовать диоды КЦ106 и конденсаторы 10кВт емкостью 3300 пФ.Расстояние между электродами умножителя 3 см. После этого готовый очиститель воздуха подключается к бортовой сети.

Одним из самых эффективных вариантов очистки воздуха в помещении является люстра Чижевского. Он состоит из двух частей - самой люстры и высоковольтного преобразователя. Конструктивно устройство представляет собой алюминиевый обруч диаметром до 1 метра, на котором закреплены луженые медные провода диаметром 1 мм. Шаг сетки в среднем 35-45 мм. Сама сетка провисает относительно обруча примерно на 6-9 см.В каждой точке пересечения припаивается металлическая игла длиной до 4 см.

Рекомендуется иглы как можно точнее заточить, от этого конструкция будет работать намного эффективнее. К обручу прикреплены три медных провода, равномерно распределенных через каждые 120 градусов. Их концы соединяются через обруч с помощью пайки. Далее к этой точке подключается высоковольтный генератор.

Для нормальной эксплуатации люстра Чижевского должна быть обеспечена высоковольтным напряжением не менее 25 кВ.Этот показатель может меняться в зависимости от площади помещения. Для этого в схему очистителя добавляется необходимое количество ступеней умножителя, которым является высоковольтный генератор.

самостоятельный ремонт:

Реле напряжения: какие бывают, как выбрать и подключить? Реле напряжения ...

Почему мигают энергосберегающие лампочки? Почему мигает выключенный индикатор энергосбережения? Почему мигает ...

Нормы электрического монтажа - Глава 1.7. Просто ...

Зачем регистрировать электролабораторию в Ростехнадзоре, Записки электрика? Зачем нужна регистрация ...

Подключение проводов в распределительной коробке: видео, схемы, фото ...

Подключение звездой и треугольником - схема и отличие трехфазного подключения Питание асинхронное ...

Подключение проводов скручиванием, пайкой, резьбой, заклепками, клеммной колодкой электропроводки ...

Воздействие электрического тока на организм человека очень опасно...

Реверс однофазного двигателя, Примечания электрика Реверс однофазного двигателя ...

Как прозвонить конденсатор мультиметром: инструкции и советы Как ...

Как правильно собрать электрическую панель: схемы, что купить для панели, установка, подключение Как правильно с ...

Почему мигает индикатор энергосбережения при выключенном выключателе? Почему у ТВ розетки е ...

: как выбрать и установить, схемы подключения ТВ розеток Из чего делают розетки...

Электрический теплый пол своими руками: расчет, схема, установка Монтаж электр ...

Подключение люстры на сдвоенный или одинарный выключатель Установка люстры ...

Полы с подогревом электрические: отзывы, цены, фото и видео монтажа своими руками Создать в ...

Муфты, концепция, виды, классификация муфт - на индустриальном портале ...

Подключение розетки rj 45 В этой статье ...

Заземление в квартире Обычно ...

Встраиваемые розетки в столешницу: советы, плюсы, как выбрать выдвижные розетки для кухни Встраивание ...

Электромонтаж своими руками: правила проведения электромонтажных работ

Выключатель света с дистанционным управлениемДанный вид освещения ...

Как установить светодиодную ленту своими руками, видео Когда я первый ...

5 ошибок в расположении розеток на кухне - схема, расстояния, высота размещения над столешницей, в цоколе. .. Схема расположения...

Какие точечные светильники для натяжных потолков Какие бывают ...

vizada.ru

Простые способы сделать автомобильный ионизатор воздуха

В последнее время автомобильный рынок предлагает нашим соотечественникам множество различных устройств и устройств, выполняющих различные функции. Одним из таких продуктов является ионизатор, предназначенный для очистки воздуха в автомобиле. Подробнее о том, как сделать ионизатор воздуха своими руками, мы расскажем ниже.

[Раскрыть]

Особенности и принцип работы ионизатора воздуха в автомобиле

Прежде чем делать автомобильный очиститель воздуха для своего автомобиля, давайте разберемся, как это устройство работает.Суть его действия заключается в передаче отрицательного заряда частицам воздуха, что делает их воздушными. Считается, что, используя очиститель воздуха для автомобиля, водитель тем самым положительно влияет на свое здоровье. Электрифицированные молекулы кислорода снижают утомляемость тела, избавляют человека от головной боли и в целом делают воздух в салоне чище и здоровее.

Простые частицы превращаются в отрицательные аэрионы в результате прохождения воздуха через коронный разряд.Благодаря этому автомобильный ионизатор воздуха позволяет очистить кислород от вредных и болезнетворных частиц, аллергенов и пыли. Сам принцип работы прост - все вредные организмы проходят через ионизирующее устройство, установленное в прикуривателе, и получают электрический разряд. В результате одна часть этих частиц притягивается к устройству, а вторая - просто оседает на поверхности рядом с устройством.


Непосредственно сам коронный разряд создается внутри устройства под действием тока, который подается импульсами от трансформаторного блока на заостренные электроды специальной системы.Последний должен быть металлическим. Однако следует учитывать, что этот принцип действия также способствует выработке молекул озона, а их концентрация, в свою очередь, только вредит водителю. Поэтому, если вы решили сделать ионизатор воздуха для автомобиля, то учтите, что делать это устройство нужно с учетом всех правил. Только так вы сможете убедиться, что разряд соответствует определенной силе и частоте.

Инструкция по производству

Со здоровьем не шутят.Если самодельный ионизатор воздуха не работает должным образом, он может нанести только вред человеческому организму. Поэтому, чтобы изготовленное устройство работало максимально эффективно, необходимо в первую очередь правильно подобрать все комплектующие. Для изготовления устройства понадобится трансформаторное устройство, а также преобразователь-генератор. Само устройство нужно будет установить в соответствующий футляр, для этого, например, можно использовать кусок пластиковой водопроводной трубы или две половинки из «Киндер-сюрприза» (автор видео о сборке ионизирующего автомобильного устройства - Владимир Воронов).

Алгоритм действий

Итак, как сделать ионизатор воздуха для автомобиля своими руками:

  1. Для начала вам потребуется сделать трансформатор. За основу можно взять готовый трансформаторный блок из любого блока, например компьютерного. Для начала вам потребуется снять с него преобразователь, для этого понадобится паяльник. Сама процедура вывода может занять некоторое время, но мы можем предложить вам более простой способ. В частности, необходимо будет прогреть феррит; для этого потребуется зажигалка или плита.После того, как этот элемент разогреется, его можно разделить на две части с помощью обычной иглы. На этом этапе нужно действовать максимально осторожно, иначе есть риск повредить детали феррита.
  2. Сам сердечник элемента нужно освободить от проводов, это обязательное условие. После этого на сердечник нужно будет намотать новые обмотки - первичную и вторичную. Пожалуйста, проявите терпение, так как этот шаг также займет определенное время ... Первичная обмотка должна включать только четырнадцать витков провода, а вторичная обмотка - шестьсот витков.
  3. Когда вы наматываете провод на обе обмотки, вам нужно подумать об изоляционном слое между ними. Как вариант, можно использовать для этого обычный канцелярский скотч, только его следует уложить в несколько слоев, чтобы утеплитель был более эффективным. Помните, что такой слой утеплителя необходимо устанавливать каждый раз после ста витков обмотки. Если изоляции нет, устройство быстро выйдет из строя.
  4. Далее к получившемуся трансформатору нужно будет подключить таймер.
  5. Следующим этапом будет сборка так называемого умножителя напряжения. Для оснащения этого элемента потребуются конденсаторы, а также диоды, а также нужно использовать диоды КЦ 106. Итак, с помощью диодных элементов КЦ 106 и нескольких конденсаторов собран умножитель. При этом помните, что параметры конденсаторных элементов должны быть до 10 кВт и 3300 пФ. Для соединения компонентов используется цепь ионизатора воздуха.
  6. Когда умножитель будет собран, к нему потребуется подключить ранее изготовленную сборку трансформаторного блока и таймера.
  7. Завершающим этапом станет установка выходных электродов умножающей составляющей. Устанавливать их нужно на расстоянии не более 3 и не менее 2,5 сантиметров друг от друга. После выполнения этих действий можно считать, что сборка устройства завершена. Теперь все, что вам нужно сделать, это установить устройство в автомобильный прикуриватель и проверить его работоспособность.
Цена вопроса

Видео "Тест автомобильного ионизатора, купленного в Китае"

На видео ниже показан процесс тестирования китайского автомобильного ионизатора (автор ролика - китайский канал в МАГАЗИНЕ).

avtozam.com

Ионизатор воздуха (люстра Чижевского) | Электрик в доме

Из статьи вы узнаете, как сделать ионизатор воздуха (люстру Чижевского) своими руками.

Ионизатор еще называют люстрой Чижевского в честь изобретателя искусственной аэроионизации - Александра Леонидовича Чижевского. Немного истории: Чижевский А.Л. (1897-1964) советский ученый, изобретатель, биофизик, художник, философ, поэт, профессор, обладатель многих титулов, впервые выявил факт положительного биологического действия отрицательно заряженных ионов.

И он был первым, кто построил установку для ионизации воздуха (в 1927 году), которая использовалась и до сих пор используется в животноводстве, растениеводстве, медицине, промышленности, сельском хозяйстве ...

Он назвал эту установку электро -флювиальная люстра, но название люстра Чижевского прижилось больше. Теперь есть ионизирующие устройства, которые массово производятся промышленностью для использования в домашних условиях. Есть даже устройства, сочетающие в себе несколько функций. Но, к сожалению, не все из них сделаны правильно, дело в том, что у некоторых ионизаторов недостаточно высокого напряжения на электроде (люстре), ионизаторы с напряжением менее 25 кВ (25000 В) бесполезны.Также во время работы ионизатора не должно появляться запахов - это говорит о неправильной работе, если есть запах, значит, это образование озона и / или оксидов азота, это вредно, не приобретайте такие ионизаторы.

Итак, рассмотрим классическую, правильную схему люстры Чижевского.

Схема устройства

Ионизатор воздуха

На схеме указано:

  • R1 - резистор С5-35В, 1 кОм;
  • R2 - резистор МЛТ-2, 20 кОм;
  • R3 - резистор С5-35В, 10 МОм;
  • Д1, Д2 - диод Д226;
  • D3 - D6 - выпрямительный столб D1008;
  • ВС1 - тиристор КУ201К;
  • С1 - конденсатор МБМ 1 мкФ, 400 В;
  • С2-С5 - конденсатор ПОВ 390 пФ, 10 кВ;
  • T1 - катушка зажигания B2B (6V, мотоцикл).
Работа схемы

При положительной полуволне сетевого напряжения D1 разомкнут, конденсатор C1 заряжается через первичную обмотку T1. Во время отрицательной полуволны напряжения D1 и D2 замыкаются, тиристор VS1 открывается и конденсатор C1 разряжается через первичную обмотку T1.

Таким образом, в первичной обмотке Т1 появляется пульсирующее напряжение, которое нарастает катушкой и поступает на выпрямитель-умножитель напряжения, собранный на D3-D6, C2-C5.

Выпрямленное высоковольтное отрицательное напряжение подается на люстру через резистор R3. Резистор R3 служит для ограничения тока.

Описание схемы

Резистор R1 может состоять из трех или четырех параллельно включенных МЛТ-2, R3 может состоять из четырех или пяти последовательно соединенных резисторов МЛТ-2. R2 - любого типа, на мощность рассеяния не менее 2Вт.

Диоды D1, D2 можно заменить на D205, KD109V (G) или другие на ток не менее 300 мА и обратное напряжение не менее 400 В.Выпрямительные стойки Д3-Д6 можно заменить на КЦ201Г (Д, Э), КЦ105Г, 2Ц202Г (Д, Э), 2Ц203Б (В), 7ГЕ350АФ.

Конденсатор С1 можно взять любой неполярный, на напряжение не менее 250В. Конденсаторы С2-С5, кроме указанных, могут быть любые другие высоковольтные на напряжение не менее 15 кВ.

Тиристор VS1 можно заменить на КУ201Л, КУ202К (L, M, N). NCM700C, 1N4202.

Вместо Т1 можно взять другую катушку зажигания или повышающий трансформатор, например, от старого телевизора - TVS110L6, TVS110LA, TVS110AM... Вы также можете намотать трансформатор самостоятельно, как описано здесь.

Настройка схемы

В принципе, правильно собранная схема не требует настройки и работает сразу после подключения к сети. Но при использовании других деталей могут возникнуть проблемы ... Например, может потребоваться регулировка открытия тиристора - подбором значения R2. Вы можете изменить выходное напряжение, выбрав номиналы R1 и C1.

При установке высоковольтной части схемы старайтесь разводить выводы деталей как можно дальше друг от друга, во избежание разрядов между ними и точками пайки, лучше залить расплавленным парафином. .

Альтернативный вариант высоковольтной части схемы

Высоковольтная часть схемы может быть собрана на базе готового умножителя напряжения от цветного телевизора типа UN 8.5 / 25 - 1.2.

Поскольку этот умножитель предназначен для получения положительного напряжения, его необходимо немного изменить. Для этого нужно расположить множитель так, чтобы было видно не перевернутое название бренда (см. Рисунок выше). В полукруглых выступах вверху и внизу находятся конденсаторы, нам нужно добраться до верхней левой точки 1, для этого придется аккуратно отрезать часть составной заливки умножителя.

На схеме указано:

  • Множитель - множитель UN8.5 / 25-1.2;
  • С2, С5, D6, R3 - аналогичны элементам контура ионизатора воздуха (см. Выше).

В схему добавлен еще один каскад умножения на C5, D6 для увеличения выходного напряжения, так как на выходе умножителя напряжение будет всего около 25 кВ.

Люстра Чижевского дизайн

С электрической частью схемы разобрались, теперь давайте разберемся, как сделать ту самую люстру с ионным излучением.

Может быть изготовлен из неизолированной медной проволоки: кольцо из проволоки диаметром 4-5 мм, перпендикулярно натянутые жилы проволоки диаметром 0,7-1,0 мм.

Люстра Чижевского дизайн

В качестве кольца можно использовать и металлическое гимнастическое кольцо. Проволока натягивается на кольцо так, что оно провисает и образует часть сферы, примерные размеры показаны на рисунке.

Проволока растягивается в двух взаимно перпендикулярных направлениях, в точках пересечения припаиваются обычные стальные штыри с кольцом (иглами) длиной 30-40 мм; такие булавки можно приобрести в любом магазине канцелярских товаров.

Затем люстра подвешивается на трех отрезках проволоки диаметром 0,7-1,0 мм, закрепленных на бортике люстры под углом 120 градусов. В месте соединения сегментов делаем кольцо и подвешиваем люстру к потолку с помощью продетой в кольцо лески.

На это же кольцо подается высокое напряжение. Кстати, его можно подключить любым высоковольтным проводом или даже антенным кабелем диаметром 8-10 мм, но с антенного кабеля нужно будет снять верхнюю изоляцию и «экран».

Будьте осторожны! Работающая люстра должна находиться на расстоянии не менее 1,5 м от человека.

К люстре приложено высокое напряжение, не трогайте люстру даже после выключения, так как в конденсаторах некоторое время остается остаточный заряд.

Проверка работоспособности

Для проверки работоспособности люстры достаточно взять небольшой кусочек ваты и поднести его к люстре на расстоянии 0,6 м - вата должна притягиваться люстрой.На некоторых сайтах предлагается поднести руку на расстояние 6-10 см и почувствовать «холодок» ... на самом деле, вы можете почувствовать, помимо «холода», коронный разряд между люстрой и вашей рука, что крайне неприятно, хотя и не смертельно. В соответствии с правилами ПОТ РМ допустимое расстояние от людей до токоведущих частей (напряжение от 1 до 35 кВ) составляет 0,6 м.

Уровень напряжения при отсутствии киловольтметра может приблизительно соответствовать расстоянию между общим проводом и проводом до люстры, при котором между проводами начинает проскакивать искра, это расстояние (h) в миллиметрах будет примерно соответствуют уровню напряжения в киловольтах.

Удобнее сделать для проверки конструкции из изоляционного материала, например, текстолита, оргстекла, гетинакса ... в которую вкручиваются два заточенных винта М3-М6, как показано на рисунке ниже.

Нормальное напряжение для люстры 30-40 кВ (минимум 25 кВ).

Будьте осторожны при регулировке люстры, после выключения необходимо коротко замкнуть провод к люстре (R3) и общий провод (D2, T1, D3, C3) для разряда конденсаторов перед любой регулировкой или пайкой. .

Конечно, сила тока менее опасна для человека (30 мА) при прикосновении к работающей люстре, но все равно ощущения будут неприятными.

elektricvdome.ru

ИОНИЗАТОР ДЛЯ АВТО

Автомобильный ионизатор воздуха - это высоковольтное устройство, которое заряжает воздух отрицательными ионами кислорода, очищая его от вредных микробов и вирусов. Ионизаторы воздуха широко используются на заводах и в больших закрытых помещениях, где может скапливаться воздух. Чистый воздух особенно необходим детям и пожилым людям, страдающим сердечно-сосудистыми заболеваниями.Автомобиль может собирать грязный воздух с дорог, что наносит вред вашему здоровью. На рынке уже можно найти довольно компактные автомобильные ионизаторы воздуха. Всегда можно купить, но давайте попробуем сделать аналогичную схему ионизатора своими руками.

Конструкция ионизатора воздуха довольно проста. Состоит из преобразователя напряжения высокого напряжения. На выходе устройства вырабатывается высокое напряжение номиналом несколько десятков тысяч вольт. Выходное напряжение достаточно высокое, поэтому при работе с высоким напряжением необходимо соблюдать все правила безопасности.Любой преобразователь напряжения должен иметь генератор, который является движущей частью схемы. В нашем случае используется простой однотактный генератор, который построен на широко распространенном таймере серии 555.

Таймер 555 - один из первых встроенных таймеров, который может работать в двух режимах. В нашем случае микросхема подключается по схеме генератора прямоугольных импульсов, рабочую частоту которого можно регулировать подбором компонентов схемы задания частоты.

На затвор мощного полевого транзистора подаются прямоугольные импульсы определенной частоты ... Вся основная нагрузка ложится на полевой переключатель, поэтому он нуждается в охлаждении.

Импульсный трансформатор - намотан на W-образный сердечник, который был снят с питания старого компьютерного блока. Сначала нужно вынуть трансформатор из блока питания, затем аккуратно его разобрать. Желательно нагреть половинки феррита и аккуратно отделить их друг от друга.Будьте предельно осторожны, поскольку феррит - хрупкий материал. После этого нужно снять все заводские обмотки и намотать новые. У нашего трансформатора две обмотки. Первичная обмотка состоит из 14 витков медной проволоки диаметром 0,7-0,9 мм. Затем нужно положить несколько слоев утеплителя и намотать вторичную обмотку. Обмотка состоит из 600 витков проволоки диаметром 0,05-0,15 мм (уже не имеет смысла). На выходе конденсатора образуется напряжение более 1000 Вольт (в некоторых случаях до 3500 Вольт), поэтому наматывать высоковольтную обмотку навалом не допустимо! Утеплитель следует устанавливать каждые 80-100 витков.В качестве изоляционного материала удобно использовать по 3-4 слоя прозрачного скотча на каждый ряд.

Умножитель напряжения увеличивает выходное напряжение в несколько раз. Умножитель состоит из конденсаторов 5 кВ 2200 пФ и диодов КЦ106. Выбор конденсаторов не критичен, можно использовать с напряжением 3-10 кВ, емкостью от 470 до 3300 пФ. Устройство может потреблять до 2 ампер. Схема начинает работать от 8 Вольт и будет продолжать работать, даже когда входное напряжение достигнет 20 Вольт.На выходе умножителя образуются высоковольтные разряды длиной до 2,5 см, поэтому, если выходные провода раздвинуть на 3 см, образуется корона. При этом чувствуется запах озона и свежести, если все так, то можно радоваться - у вас все работает.

самодельные.ру

Самодельная люстра Чижевского. Делаем ионизатор воздуха для дома своими руками

Домашний комфорт 25 марта 2014 г.

Сегодня только ленивый не говорит о здоровье и здоровом образе жизни.Люди также много делают для улучшения своей среды обитания, стараясь выбирать только те продукты питания, которые не могут нанести вред их организму.

Вполне естественно, что все стали вспоминать те методы исцеления, которые были широко распространены во времена наших родителей. Например, сегодня люстра Чижевского снова стала актуальной. Сделать его своими руками не так-то просто, но затраченные усилия того стоят!

Что это за люстра?

Здесь следует сделать небольшое отступление, рассказав, что это за люстра.В чем его преимущества? Что ж, давайте рассмотрим этот вопрос подробнее.

Профессор А.Л. Чижевский, произведения которого сейчас практически забыты, в свое время говорил о человеческой глупости в той ее части, в которой речь шла о совершенно беспорядочном отношении людей к воздуху. К воздуху, которым каждый из нас дышит в любую секунду своего существования.

Он особо подчеркнул роль отрицательно заряженных ионов в формировании здоровья органов дыхательной системы человека.Ученый привел в пример тот факт, что в воздухе среднего лесного луга или поляны содержится до 15 000 отрицательно заряженных ионов в кубическом сантиметре! Для сравнения, такой же объем воздуха в средней городской квартире содержит не более 15-50 ионов!

Для чего, практический эффект

Разница видна невооруженным глазом. К сожалению, человек склонен недооценивать сухие факты, поэтому мы дадим более конкретную информацию. Дело в том, что низкое содержание ионов в воздухе способствует развитию заболеваний дыхательной системы, приводит к быстрой утомляемости и низкой работоспособности.

Вы когда-нибудь замечали, что, работая на открытом воздухе, вы гораздо меньше устаете? В частности, работая в квартире, иногда достаточно сделать пару небольших дел по дому, чтобы почувствовать себя полностью разбитым. Это негативные последствия низкого содержания в воздухе отрицательных ионов.

Люстра Чижевского помогает с этим справиться. Постараемся сделать своими руками. Этому посвящена данная статья.

Видео по теме

Основные узлы

Самым важным элементом устройства является электрическая речная «люстра», а также трансформатор, преобразующий напряжение.Собственно «люстрой» в этом случае называют генератором отрицательных ионов. От его лопастей стекают отрицательно заряженные ионы, которые затем просто прилипают к молекулам кислорода. Благодаря этому последние получают не только отрицательный заряд, но и высокую скорость передвижения.

Механическое основание

За основу берется металлический обод, диаметр которого должен быть не менее метра. Через каждые четыре сантиметра на него натягиваются медные провода (голые) диаметром около 1 мм. Они должны образовать своеобразное полушарие, которое будет несколько прогибаться вниз.

По углам этой сферы следует припаять иголки, длина которых пять сантиметров, а толщина не превышает 0,5 мм. Важный! Иглы следует затачивать как можно эффективнее, так как в этом случае снижается вероятность образования озона, что крайне вредно в домашних условиях.

Кстати, именно поэтому люстру Чижевского своими руками нужно делать максимально ответственно, с четким соблюдением всех схем сборки.В противном случае вы можете получить оборудование, которое никак не улучшит ваше здоровье.

Примечания по установке

К ободу прикреплены три медных провода, разнесенных на 120 °. Диаметр не менее 1 мм, ровно по центру люстры спаяны. Именно к этому моменту следует подавать высокое напряжение.

Важно! К этой же точке необходимо прикрепить крепление, которое будет на расстоянии не менее полутора метров от потолка или балки перекрытия.Напряжение должно быть не менее 25 кВ. Только при таком значении обеспечивается достаточная жизнеспособность ионов, позволяющая им выполнять свои оздоровительные функции.

Электрические схемы и принцип работы

Но самое главное в нашем рассказе - это схема люстры Чижевского, без которой вряд ли получится собрать что-то полезное. Сразу отметим, что в обычной квартире вы вряд ли найдете все необходимое для сборки, поэтому придется заглядывать в радиомагазин.

Когда есть положительный полупериод, благодаря резистору R1, диоду VD1 и трансформатору T1 конденсатор C1 полностью заряжен. Тринистор VS1 в этом случае обязательно блокируется, так как ток в этот момент не проходит через его управляющий электрод.

Если полупериод отрицательный, диоды VD1 и VD2 блокируются. На катоде тринистора напряжение резко падает по сравнению с контрольным электродом. Таким образом, на катоде образуется минус, а на управляющем электроде получается плюс.Соответственно генерируется ток, в результате чего тринистор открывается. При этом полностью разряжается конденсатор С1, который проходит через первичную обмотку трансформатора.

Поскольку используется повышающий трансформатор, во вторичной обмотке появляется импульс высокого напряжения. Вышеупомянутый процесс происходит в течение каждого периода напряжения. Обратите внимание, что импульсы высокого напряжения необходимо выпрямлять, поскольку при разрядке через первичную обмотку возникают затухающие колебания.

Для этого используется выпрямитель, собранный на диодах VD3-VD6.Именно с его выхода поступает напряжение (не забудьте поставить резистор R3) на саму «люстру».

Описанную нами схему люстры Чижевского тоже можно найти в любом советском журнале для радиолюбителей, но в любом случае полезно описать принцип ее действия. Без этого разобраться в некоторых нюансах сборки будет сложнее.

Важная информация

Резистор R1 может состоять из трех параллельно включенных MLT-2.Сопротивление каждого не менее 3 кОм. Также из них составляем резистор R3, но здесь МЛТ-2 уже можно взять четыре штуки, а их общее сопротивление должно быть порядка 10 ... 20 МОм.

Возьмите один МЛТ-2 на R2. Не стоит брать дешевые разновидности всех вышеперечисленных комплектующих: такой блок питания для люстры Чижевского вполне может спровоцировать возгорание, просто не выдержав напряжения.

Можно брать практически любые диоды VD1 и VD2, но ток должен быть не менее 300 мА, а обратное напряжение должно быть не менее 400 В (на диоде VD1) и 100 В (VD2).Если говорить о VD3 - VD6, то для них можно взять KC201G - KC201E.

Берем конденсатор С1 МБМ, выдерживающий напряжение не менее 250 В, С2 и С5 взяты ПОВ, рассчитанные на напряжение не менее 10 кВ. Кроме того, С2 должен выдерживать не менее 15 кВ. конечно, вполне допустимо брать любые другие конденсаторы, выдерживающие ток 15 кВ и более. В этом случае люстра Чижевского ручной работы обойдется дешевле. Как правило, многие необходимые компоненты можно снять со старого радиооборудования.

SCR и трансформатор

SCR VS1 можно выбрать из KU201K, KU201L или KU202K - KU202N. Трансформатор Т1 вполне можно сделать из классической катушки зажигания В2В (6 В) от любого советского мотоцикла.

Однако никто не запрещает брать для этой цели аналогичную деталь с автомобиля. Если у вас есть старый ТВ-трансформатор строчной развертки ТВС-110Л6, то это очень хорошо. Его третий вывод нужно подключить к конденсатору С1, второй и четвертый выводы соединить с общим проводом. Высоковольтный провод необходимо подключить к конденсатору С3 и диоду VD3.

Примерно так делается люстра Чижевского своими руками. Как видите, вы должны обладать хотя бы базовыми знаниями в области электроники. Не верьте тем шарлатанам в Интернете, которые говорят о возможности собрать такую ​​«люстру» из подручных материалов, поскольку это практически нереально.

Как проверить работоспособность конструкции

Как убедиться, что конструкция, собранная с таким трудом, работает нормально? Предлагаем использовать для этого самый надежный и примитивный инструмент - небольшой кусочек ваты.Даже самая простая люстра Чижевского, фото которой есть в статье, обязательно отреагирует на нее.

Известно, что даже небольшой пучок хлопковых волокон начнет притягиваться к люстре с расстояния около полуметра. Если просто поднести руку к иголкам люстры, то уже на расстоянии 10-15 см вы почувствуете отчетливый озноб, что будет свидетельствовать о полной исправности техники.

Кстати, если вы решили сделать компактный вариант ионизатора, то иглы можно заменить одной металлической пластиной с зубьями.Конечно, эффективность такого устройства будет намного ниже, но для улучшения воздуха возле рабочего места он вполне подойдет.

Немного информации о правильном проведении сеансов ионной терапии

Помните, что люстра Чижевского, отзывы о которой в большинстве случаев указывают на ее благотворное влияние на организм, должна находиться на расстоянии не менее полутора метров от человека. Сеансы должны проводиться максимум 45-50 минут. Лучше делать это перед сном, когда свежий ионизированный воздух поможет снять напряжение и зарядиться энергией на следующий рабочий день.

Во-вторых, следует помнить, что душный и застоявшийся воздух ионизировать бесполезно. Если в комнате будет только углекислый газ, то пользы от этого мероприятия не будет абсолютно никакой.

Кстати, ионизатор можно эффективно использовать в южных регионах, где запыленный воздух - большая проблема. В связи с этим люстра Чижевского, отзывы о которой это подтверждают, способна оседать пыль даже в условиях низкой влажности.

Где это можно применить?

Конечно, мы рассказали вам только об одной конструкции ионизатора, которая вполне пригодна для использования не только в домашних, но и в промышленных условиях.В принципе, схему можно доработать самостоятельно. Следует только учитывать, что выходное напряжение не должно быть менее 25 кВ. Кстати, еще раз напоминаем, что в Интернете часто встречается схема (люстра Чижевского своими руками), на которой выходное напряжение на выпрямителе даже меньше 5 кВ!

Уверяем, практической пользы такое устройство не приносит. Да, «бюджетная люстра» создаст определенную концентрацию отрицательно заряженных ионов, но по своей массе они будут слишком тяжелыми, а значит, неспособными циркулировать в воздушном потоке помещения.

Однако такие устройства можно успешно использовать в качестве очистителя помещения от пыли в воздухе, которая просто оседает. Ведь люстра Чижевского - это ионизатор воздуха, а не усовершенствованный очиститель воздуха. Для этого гораздо лучше использовать обычный кондиционер.

Но! Помните также, что любые кардинальные изменения конструкции, которые предложил сам Чижевский, категорически противопоказаны. Если вы не разбираетесь в электротехнике и физиологии, то эксперименты приведут только к снижению КПД устройства, а также к выработке недостаточного количества ионов.Вы только напрасно сжигаете электричество, ничего не получая взамен.

В целом, сделанная своими руками люстра Чижевского (фото которой есть в статье), даст отличную возможность сэкономить на дорогостоящем медицинском оборудовании, сделать свою жизнь более здоровой.

Наверняка каждый слышал о таком изобретении, как люстра Чижевского. Это устройство способно заряжать воздух отрицательными ионами, что очень полезно для здоровья. По некоторым данным, такое устройство способно излечить ряд заболеваний.В природе воздух с подобными качествами можно найти только в горах, но теперь можно создать горный воздух дома.


Люстра Чижевского была изобретена в 1927 году и по сей день активно используется в медицине, растениеводстве, животноводстве, сельском хозяйстве и так далее. Сегодня это чудо техники можно купить, но не все устройства способны правильно работать. Так, например, в покупном приборе напряжение на электроде редко превышает 25 кВ, а значит, на здоровье такой ионизированный воздух никак не влияет.И если ионизатор при работе образует запах озона или оксидов азота, то это все вредит здоровью. Рассмотрим несколько простых схем, с помощью которых можно собрать ионизатор воздуха своими руками.



Материалы и инструмент:
- паяльник с припоем;
- трансформатор высокого напряжения;
- транзисторы;
- стабилитроны;
- диодные мосты;
- резисторы;
- конденсаторы;
- и другие радиоэлементы.
Полный перечень материалов зависит от конкретно выбранного самодельного изделия.


Процесс изготовления ионизатора:

Самый безопасный ионизатор воздуха

Самый безопасный вариант ионизатора воздуха был представлен на популярном сайте электроники.

В первую очередь плюс устройства в том, что нет внешних элементов, на которых есть высокое напряжение, в связи с этим снижается вероятность получения электрошока при прикосновении.

Другая предложенная схема не создает такого уровня радиопомех и создает меньшее статическое напряжение, которое может сделать окружающее оборудование непригодным для использования.

И, наконец, промышленные ионизаторы часто очень сильно притягивают пыль; вот и этот недостаток постарались убрать.


Схема ионизатора от РАДИОСКОТ.РУ
Ионизатор построен на основе мультивибратора на транзисторах VT1 и VT2. Частота мультивибратора изменяется с помощью подстроечного резистора R7 в диапазоне от 30 до 60 кГц. С мультивибратора импульсы поступают на преобразователь напряжения, он построен на двух транзисторах VT3, VT4, а также трансформаторе Т1.При изменении частоты на преобразователе изменяется выходное напряжение на выходе преобразователя. Если вы уменьшите частоту, выходное напряжение возрастет.


Далее высокое напряжение (около 2,5 кВ) с вторичной обмотки трансформатора Т1 поступает на вход умножителя, он собран на конденсаторах С8-С13 и диодах VD5-VD10. Ну а потом напряжение подается прямо на саму люстру, она сделана из многожильного медного кабеля, жилы которого разветвляются зонтиком под прямым углом.Один вывод вторичной обмотки трансформатора Т1 подключается к корпусу (минусу) устройства. Расстояние между электродами подбирается индивидуально.


Защита
Чтобы система не создавала слишком большую разность потенциалов между электродами и другими элементами конструкции, используются резисторы R8-R10. Чтобы не пробить вторичную обмотку трансформатора, в системе предусмотрен разрядник SG1.

Питание
Схема питания основана на реактивном емкостном сопротивлении.Он состоит из стабилитрона VD2, конденсаторов C1, C2, диодного моста VD1 и резистора R2.

Корпус и вентилятор
Для безопасности устройство помещено в корпус от блока питания компьютера. Для обеспечения циркуляции ионизированного воздуха используется компьютерный кулер, который стоит на прежнем месте в блоке питания. Вентилятор питается от источника питания 12 В и имеет отдельную схему для него.


Что касается транзистора, то он должен быть мощным, для этих целей хорошо подходят IRF740 или IRF840.Что касается трансформатора, то он использует тот, который используется в лампах строчной развертки. На свободную сторону жилы нужно намотать десять витков медной проволоки диаметром один миллиметр. Вторичная обмотка брошюровщика - родная.
Высокое напряжение подается со вторичной обмотки на выпрямитель, а затем заряжает конденсатор. В качестве диода можно использовать КЦ106Г или КЦ123.


Еще парочка схем ионизаторов воздуха
На сайте размещена схема создания классического ионизатора воздуха, то есть в виде люстры.Основное кольцо выполнено из зачищенной медной проволоки диаметром 4,5 мм. Далее на это кольцо перпендикулярно натягивается более тонкая медная проволока диаметром 0,7-1 мм.

Для изготовления кольца можно также использовать металлическое гимнастическое кольцо.

Александр Леонидович Чижевский (1897-1964) разработал настолько совершенную конструкцию электрофлювиальной «люстры», что нет необходимости в ее модернизации. Но громоздкие и тяжелые высоковольтные блоки питания первых «люстр» были далеки от идеала.С появлением новых электронных компонентов размер и вес блоков питания уменьшились. В предложенной подборке описаны два таких блока питания.

Автор модифицировал блок питания, разработанный Б.С. Ивановым и описанный сначала в его книге в 1975 году, а затем в журнале «Радио». Цели доработки - повысить надежность устройства, ввести индикатор высокого напряжения и использовать детали меньшего размера. Отмечается, что резистор R2 (см. Схему на рис.2 c) рассеивает мощность больше номинальной (2 Вт), что снижает надежность агрегата.

Модифицированная блок-схема представлена ​​на рис. 1. Упомянутый выше резистор R2 заменен двумя последовательно включенными R1 и R2 с сопротивлением 10 кОм и мощностью 2 Вт. Диоды D205 и D203 - KD105G (VD1 и VD2) меньше. Трансформатор ТВС-110Л6 от лампового телевизора также был заменен на малогабаритный ТВС-90П4 (Т1) от полупроводникового телевизора. Его обмотки I и II включены так же, как и в исходном блоке питания.Импульсное напряжение с обмотки II поступает на выпрямитель умножителя напряжения, который включает в себя высоковольтный конденсатор C2 и умножитель U1, преобразуемое в выходное напряжение отрицательной полярности согласно способу, описанному в статье. Резистор R4 включен в разрыв общего провода умножителя, что, по мнению автора, увеличивает надежность пуска этого узла при разряжении всех его конденсаторов. Через токоограничивающий резистор R6 на «люстру Чижевского» подается высокое напряжение минусовой полярности.

Особенностью трансформатора ТВС-90П4 является наличие дополнительной вторичной обмотки III. Используется для питания светодиода HL1 - индикатора наличия высокого напряжения. Для этого ток в цепи обмотки, ограниченный резистором R5, выпрямляется диодным мостом VD3-VD6 и подается на светодиод HL1. Конденсатор С3 сглаживает импульсы напряжения на светодиоде и соответственно ток через него. Свечение индикатора HL1 свидетельствует о наличии импульсного напряжения на вторичных обмотках трансформатора Т1 и высокого напряжения на выходе блока питания, естественно, с рабочим умножителем напряжения.Нужная яркость индикатора HL1 устанавливается подбором резистора R5. Такая индикация высокого выходного напряжения очень удобна и совершенно безопасна по сравнению с другими методами, описанными в статье: с помощью ваты, разрядника или приближения руки к иголкам «люстры» на расстояние 7 ... 10 см.

В блоке питания используются резисторы R1, R2, R4 - МЛТ-2; Р3 - ПЭВ-10; R5 - МЛТ-0,125; R6 - КЭВ-2. Конденсаторы С1 - К73-17, С2 - К73-14, С3 - малогабаритные импортные оксидные.Блок питания заключен в корпус из прозрачного полистирола. Его внешний вид при снятой крышке корпуса показан на рис. 2.

После отключения питания от сети конденсаторы умножителя напряжения длительное время остаются заряженными, в результате чего на иглах «люстры» остается высокое напряжение. Для разряда этих конденсаторов автор использует разрядник, схема которого показана на рис. 3. Он содержит два последовательно включенных резистора R1 и R2 из серии КЭВ с общим сопротивлением около 1 ГОм.Внешний вид разрядника показан на рис. 4. Резисторы помещены в трубку из оргстекла длиной 17 см и толщиной 4 мм. Отрицательный электрод представляет собой медную пластину длиной 27 мм, шириной 6 мм и толщиной 0,5 мм. Допускается использование жала паяльника длиной около 3 см. Положительный электрод представляет собой зажим-крокодил, подключенный к левому выводу резистора R1 по схеме гибким многожильным проводом МГШВ длиной около метра. Чтобы разрядить конденсаторы умножителя напряжения, достаточно прикоснуться к 5... 7 с отрицательным электродом разрядника на иглы «люстры» или вывод блока питания. В этом случае положительный электрод разрядника необходимо подключить к общему проводу источника питания.

При необходимости ОПН можно легко преобразовать в киловольтметр. Для этого любой микроамперметр включают в разрыв гибкого провода на расстоянии 20,30 см от положительного электрода постоянного тока с пределом измерения 50 мкА.Поскольку полное сопротивление резисторов R1 и R2 близко к 1 ГОм, значение тока, показываемое микроамперметром, будет примерно равно значению напряжения в киловольтах.

Автор исследовал работу того же блока питания конструкции Б.С. Иванова и пришел к выводу, что недостатком устройства является наличие мощного тепловыделяющего резистора R1 (см. Схему на рис. 2в). Еще один недостаток - наличие диода VD2 в цепи цепи, образованной конденсатором С1 и обмоткой I трансформатора Т1.Любой «лишний» элемент снижает добротность схемы.

В описываемых в статьях источниках питания диод включен встречно параллельно тринистору, что позволяет отказаться от мощного резистора. В статье диод VD2 удален из схемы. Но, по мнению автора, тиристор не очень хорошо подходит для переключения колебательного контура.

При разработке блока питания была поставлена ​​задача заменить тиристор на более современный элемент - мощный высоковольтный ключевой полевой транзистор (при разработке блока питания таких транзисторов еще не было.- Ред.). Схема блока питания представлена ​​на рис. 5.

Устройство работает следующим образом. Когда полуволна сетевого напряжения положительной полярности действует на верхний сетевой провод по отношению к нижнему (общему проводу), конденсатор C3 заряжается через диод VD5 и первичную обмотку (I) трансформатора T1. Через диод VD2 - конденсатор С2 до напряжения, ограниченного стабилитроном VD1. Это напряжение используется для питания фототранзистора оптопары U1.1 и микросхемы DA1.При этом через диод VD3 проходит ограниченный резисторами R4 и R5 ток, на котором падает напряжение 0,7 В. В этом случае стабилитрон VD4 закрыт, ток через излучающий диод оптопары U1.1 закрыт, поэтому фототранзистор оптопары закрыт. Интегральный таймер DA1 включен как инвертор с характеристикой переключения с гистерезисом. Высокий уровень присутствует на выводах 2 и 6 микросхемы DA1. На его выходе (вывод 3) и соответственно на затворе транзистора VT1 будет низкий уровень, поэтому транзистор VT1 закрыт.Вывод 7 таймера - выход с открытым коллектором - подключен к затвору транзистора VT1, что обеспечивает быструю разрядку ёмкости затвора и принудительное закрытие этого транзистора.

Когда напряжение сети меняет полярность, диод VD3 закрывается. Стабилитрон VD4 будет закрыт до тех пор, пока напряжение в сети не возрастет до 9,6 В (сумма напряжения стабилизации стабилитрона VD4 (8 В) и падения напряжения на открытом излучающем диоде оптопары (около 1,6 В)). Это время паузы для завершения переходных процессов.По его окончании открывается стабилитрон VD4, включается излучающий диод оптопары, открывается фототранзистор оптопары. Напряжение на выводах 2 и 6 микросхемы DA1 падает до низкого уровня, высокий уровень напряжения на выходе (вывод 3) открывает полевой транзистор VT1. Открытый канал транзистора VT1 проводит ток при любой полярности напряжения и, в отличие от тринистора, не замыкается при прекращении тока через него, поэтому возникает колебательный процесс разряда конденсатора С3 на первичную обмотку трансформатора Т1.Внутренний диод полевого транзистора этому режиму не мешает, так как открытый канал его шунтирует. В результате удалось значительно снизить сопротивление токоограничивающего резистора R2 и емкость конденсатора С3. На вторичной обмотке трансформатора Т1 также возникают затухающие колебания, поступающие на умножитель напряжения, собранный на диодах VD6-VD11 и конденсаторах C4-C9. Постоянное напряжение с выхода умножителя через токоограничивающие резисторы R8 и R9 поступает на «люстру».

В блоке питания используются конденсаторы С1 - К73-17, С2 -К50-35, С3 - К78-2 (автор использовал три параллельно соединенных конденсатора общей емкостью 0,2 мкФ), С4-С9 может быть от К73. -13 или КВИ- серия 3, Т1 - трансформатор строчной развертки ТВС-110Л6 от черно-белого телевизора. Хорошие результаты получаются при использовании линейных трансформаторов ТВС-110ПЦ15 и ТВС-110ПЦ16 от цветных телевизоров. Можно использовать умножитель напряжения UN9 / 27-1.3, преобразованный в выходное напряжение отрицательной полярности, как описано в статьях.

Большинство деталей смонтировано на печатной плате из стекловолокна толщиной 1,5 мм, покрытой с одной стороны фольгой. Чертеж платы со стороны печатных проводников показан на рис. 6. Детали устанавливаются с другой стороны платы. Также установлены две перемычки: одна соединяет выводы 4 и 8 микросхемы DA1, другая - ее вывод 7 с затвором транзистора VT1. На корпусе этого транзистора закреплен радиатор - алюминиевая пластина толщиной 1 мм и площадью около 10 см2.Схема платы с деталями показана на рис. 7.

При правильной установке блок питания не требует регулировки. Вы можете отрегулировать значение высокого напряжения на выходе, выбрав конденсатор С3. При установке и эксплуатации необходимо соблюдать меры безопасности. При любой пайке деталей или проводов в обязательном порядке необходимо отключить прибор от сети и подключить высоковольтный вывод к общему проводу (для этого очень удобен описанный выше разрядник).

Литература

1. Иванов Б.С. Электроника в самоделках. - М .: ДОСААФ, 1975 (2-е изд. ДОСААФ, 1981).

2. Иванов Б. "Люстра Чижевского" - своими руками. - Радио, 1997, №1, с. 36, 37.

3. Алексеев А. «Горный воздух» на основе строчной развертки. - Радио, 2008, № 10, с. 35, 36.

4. Бирюков С. «Люстра Чижевского» - своими руками. - Радио, 1997, №2, с. 34, 35.

5. Мороз К. Усовершенствованный источник питания для "люстры Чижевского".- Радио, 2009, №1, с. тридцать

Дата публикации: 01.10.2013

Мнения читателей
  • Юрий / 13.09.2018 - 09:42
    Я давно изучаю проблему ионизации воздуха и ее благотворное влияние на здоровье. . Но до сих пор я не видел ни одного устройства, в том числе люстры Чижевского, который бы производил избыток отрицательных ионов, который наблюдается в естественных условиях в горах или на побережье, когда волна разбивается о камни.Что происходит на краю люстры? Создаются высокочастотные переменные колебания электрического поля, которые разбивают молекулы воздуха на положительные и такое же количество отрицательных ионов (закон сохранения заряда) и отсутствие избытка желаемых отрицательных ионов, и в результате мы получаем количество нежелательные дополнительные ионы озона и прочие неприятности. В естественных условиях есть генератор брызг воды Микулин, использующий эффект шара. Однако он не учел тот факт, что избыточный заряд получается за счет контакта с землей, как источник дополнительных электронов.Есть предложение заземлить общий электрод.
  • Сергей / 27.05.2014 - 02:53
    Первый преобразователь для ионизатора воздуха был собран, не дай бог, в 1966 году еще на лампе 6П13С. Сколько еще даже не вспомню ... Вещь отличная, хоть не вредная - это точно! Почему-то предпочел транзисторные варианты схем. Почему транзистор? Часто требовалось включить ионизатор воздуха в помещении, где были проблемы с сетью 220 В. Но тиристорный вариант конечно немного попроще.Многое зависит от грамотного изготовления иглы-эмиттера аэроионов. Сейчас некогда, тогда (если не забуду это сделать) оставлю в комментариях описание одной из своих версий эмиттера аэроионов.

Как известно, воздух в наших жилых и производственных помещениях отличается от естественной воздушной среды. Но не только загрязнение. Измерения показали, что если в воздухе лесов и лугов содержится от 700 до 1500 отрицательных аэронов на кубический сантиметр (иногда до 5000 ион / см 3), то в жилых помещениях их концентрация иногда снижается до 25 ион / см 3.Что, как оказывается, ему совсем не безразлично здоровье человека - с этим недостатком связан ряд наших недугов. В 1920-е годы Александр Леонидович Чижевский (1897-1964) обратил внимание на важность аэроионного состава воздуха, предложив также метод его нормирования. Автор этой работы Борис Сергеевич Иванов уже много лет внедряет аэро-ионные технологии в нашу повседневную жизнь. Мы знакомим читателя с «люстрой Чижевского» его дизайна.Основными узлами аэроионизатора являются электроэфлювиальная «люстра» и преобразователь напряжения. Название люстры отражает процесс образования аэроионов (effluvium - истечение): электроны с большой скоростью стекают из заостренных частей люстры из-за высокого напряжения. «Прилипая» к молекулам кислорода, они покидают место своего образования, тем самым оказывая влияние на аэроионный состав воздуха всего помещения. Эффективность аэроионизатора зависит от конструкции «люстры» и размеров отдельных ее частей.Сделать, конечно, «лучше» можно, но вряд ли удастся оценить результат - аэроионный состав испускаемого излучения, его энергию. Основа «люстры» - ободок из легкого металла (например, обычное гимнастическое кольцо «хула-хуп») диаметром 750 ... 1000 мм, на который наложены неизолированные или луженые медные провода диаметром 0,6. натянуты взаимно перпендикулярно с шагом 35 ... 45 мм ... 1,0 мм. Эта клетчатая сетка, провисая, образует часть сферической поверхности (см.рис.139). К узлам сетки припаивают иглы длиной не более 50 мм и толщиной 0,25 ... 0,5 мм, например шпильки с кольцом на конце. Остро заостренный кончик иглы увеличивает рабочий ток «люстры» и снижает выброс нежелательных озона и оксидов азота. Под углом 120 ° к ободку люстры прикрепляют три медных провода диаметром 0,8 ... 1,0 мм, которые припаяны между собой над центром обода. К этой точке будет приложено высокое напряжение; он, соединенный через изолятор с потолком или специальным кронштейном, также будет точкой подвеса «люстры».В качестве подвеса - изолятора можно взять леску диаметром 0,5 ... 0,8 мм. Его длина должна быть не менее 150 мм. К «люстре» подключите «-» источника питания напряжением не менее 25 кВ. Только при таком напряжении обеспечивается достаточная «живучесть» аэроионов, сохраняется их способность проникать в легкие человека. Для больших помещений, например спортзалов, напряжение на «люстре» может достигать 40 ... 50 кВ (обязательное условие - отсутствие коронного разряда, который легко обнаружить по запаху озона).

Во время положительного полупериода сетевого напряжения через резистор R 1, диод VD 1 и первичную обмотку трансформатора T 1, конденсатор C 1 заряжается. Тиристор VS 1 закрыт, так как через его управляющий электрод нет тока (падение напряжения на диоде VD 2 в этом режиме мало по сравнению с напряжением открытия тиристора).

При отрицательном полупериоде диоды VD1 и VD2 закрываются и между катодом и управляющим электродом тиристора появляется напряжение, достаточное для его открытия.Это приводит к тому, что конденсатор С1 разряжается через первичную обмотку трансформатора Т1 и на его повышающей обмотке появляется быстро убывающий по амплитуде «пучок» биполярных импульсов (колебательный процесс здесь вызван малыми потерями ). Этот процесс повторяется в каждом цикле напряжения сети. Умножитель напряжения - диоды VD3-VD6, конденсаторы C2-C5 - здесь выполнен по классической схеме. Резистор R1 может состоять из трех параллельно соединенных резисторов МЛТ-2 по 3 кОм, а R3 - из трех или четырех последовательно соединенных резисторов МЛТ-2 с общим сопротивлением 10... 20 МОм *. Резистор R2 - МЛТ-2. Диоды VD1, VD2 могут быть разными - с током не менее 300 мА и обратным напряжением не менее 400 В (VD1) и 100 В (VD2). Диоды ВД3-ВД6 можно «заменить на КЦ201Г (Д, Э). Конденсатор типа С1-МБМ на напряжение 250 В, СЗ-С5-ПОВ на напряжение не менее 10 кВ, С2-ПОВ на напряжение не менее 10 кВ». не менее 15 кВ. Тиристор ВС1 - КУ201К (Л), КУ202К (Н). Трансформатор Т1 - катушка зажигания В2В (6 В) от мотоцикла. Ионизатор воздуха монтируется, как это принято в высоковольтных устройствах - на изоляторах с хорошей поверхностью. , с достаточно большими расстояниями между полюсами, гладкими припоями и т. д.

Ионизатор воздуха не требует регулировки. Изменить напряжение на его выходе можно, подобрав резистор R1 или конденсатор С1. Самым простым индикатором нормальной работы ионизатора воздуха является вата: ее небольшой кусочек нужно притянуть к «люстре» с расстояния 50 ... 60 см. Для проверки напряжения на «люстре» можно, конечно, использовать электростатический вольтметр. В бытовых «люстрах» рекомендуется устанавливать напряжение в диапазоне 30 ... 35 кВ.Во время работы ионизатора воздуха не должно быть посторонних запахов (признаков появления озона и оксидов азота), это специально оговорил Чижевский.

О технике безопасности. Хотя ток, возникающий при случайном прикосновении к «люстре», очень мал и сам по себе опасности не представляет, особого удовольствия такой разряд, конечно, не доставит. А падение с высоты после их удара может иметь вполне реальные последствия. Поэтому при любых работах с «люстрой» необходимо не только отключить ее от сети (оба провода), но замкнув высоковольтный вывод преобразователя на общий провод, разрядить все конденсаторы.Автор рекомендует «принимать ионы»: расстояние от «люстры» -1 .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
